羊脂玉、小体积，均衡品质：航嘉20W PD充电器深度评测
----充电头网深度评测 第1176期----
将帅临于战场，风格各有不同，有的讲究先发制人，一击必杀；有的看清形势，后发先至。商场如战场，20W PD充电器市场凭空出世，各大品牌也是各自出招。近期，全球知名电源厂商企业航嘉正式推出小巧的20W PD充电器。
不同于苹果20W PD充电器延续18W PD充电器的外观，航嘉20W PD充电器走的是小巧风格，体积与苹果5W充电器相近，但性能丝毫不弱于20W，还支持部分安卓手机快充，下面我们一起来看看它的精彩表现吧！
一、开箱与外观展示
1、包装展示
春晚不再每年必看，以往的好节目仍不时让人回味，每次写作时遇到包装相关内容时总是想起赵丽蓉老师的《如此包装》，讽刺绝了！
虽然过度包装不可取，但俗话说得好，人靠衣装，佛靠金装，符合产品定位的包装是不可或许的，下面一起来看看航嘉20W PD充电器的包装吧。
纸盒包装，简约而不简单，中间为产品渲染图，上下为商标和卖点，右上角标有“20W”字样。一句话总结，该有的都有，花里胡哨的不要。

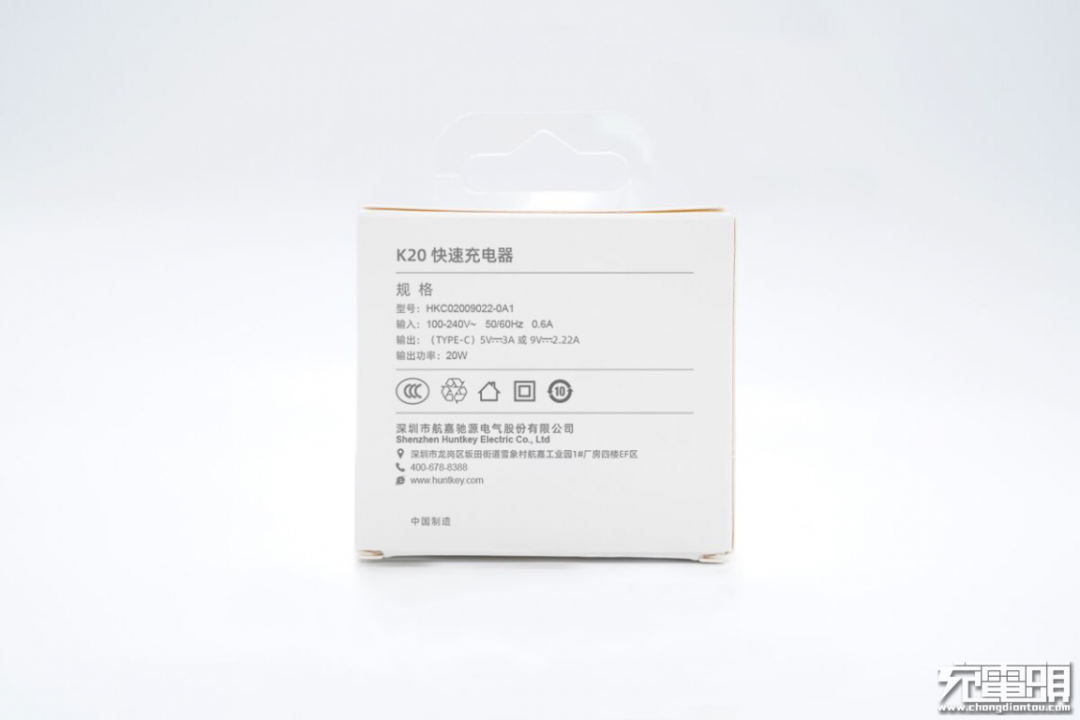

背部印有参数和信息，摘录如下：
K20快速充电器
型号：HKC02009022-0A1
输入：100-240V-，50/60Hz，0.6A
输出：（TYPE-C）5V⎓3A 或 9V⎓2.22A
输出功率：20W
深圳市航嘉驰源电气股份有限公司

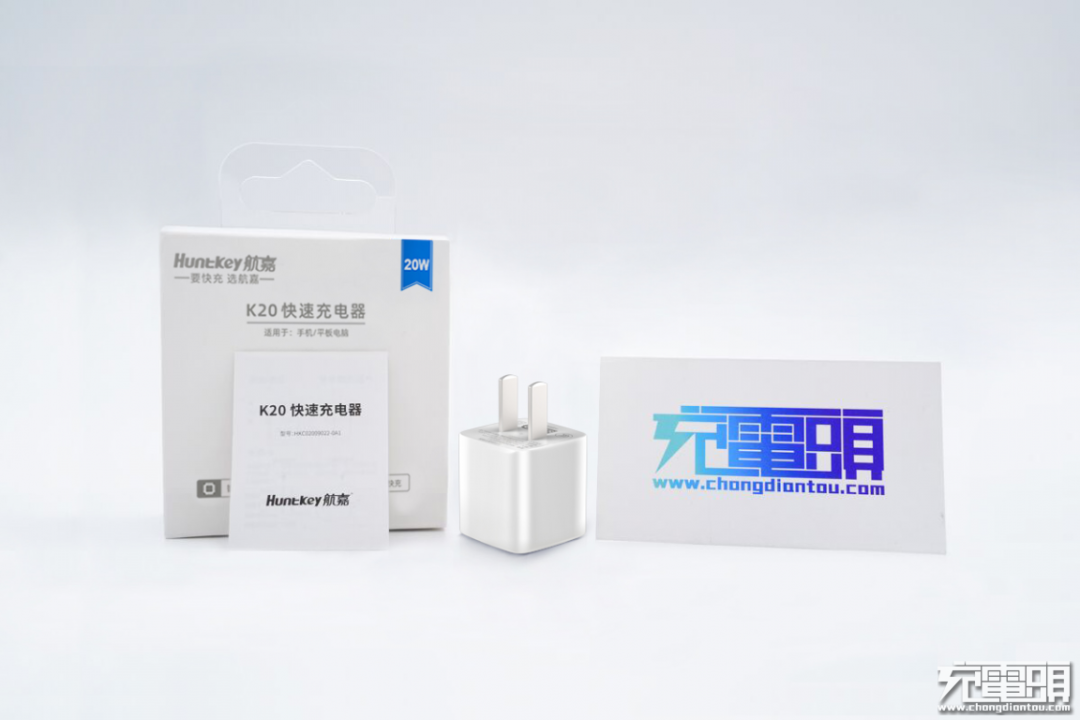

打开包装后，可以看到小巧的航嘉20w充电器，包含纸质产品使用说明书。
2、充电器外观

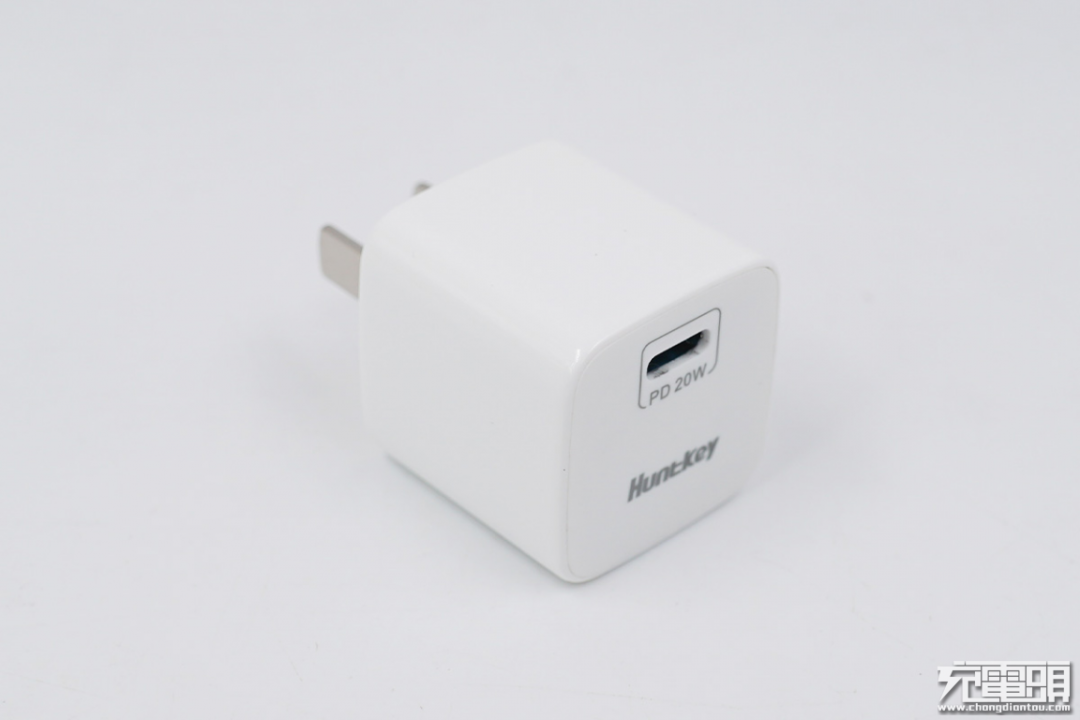

航嘉20W PD充电器以白色为主，PC外壳，亮面材质，放在阳光下有些羊脂玉的感觉，含蓄内敛，富有特色。
充电器整体方正，过渡处做了圆滑处理，手感确实不错。整体“着墨”不多，能不放标识的地方就空着，显得非常简洁，值得赞赏。

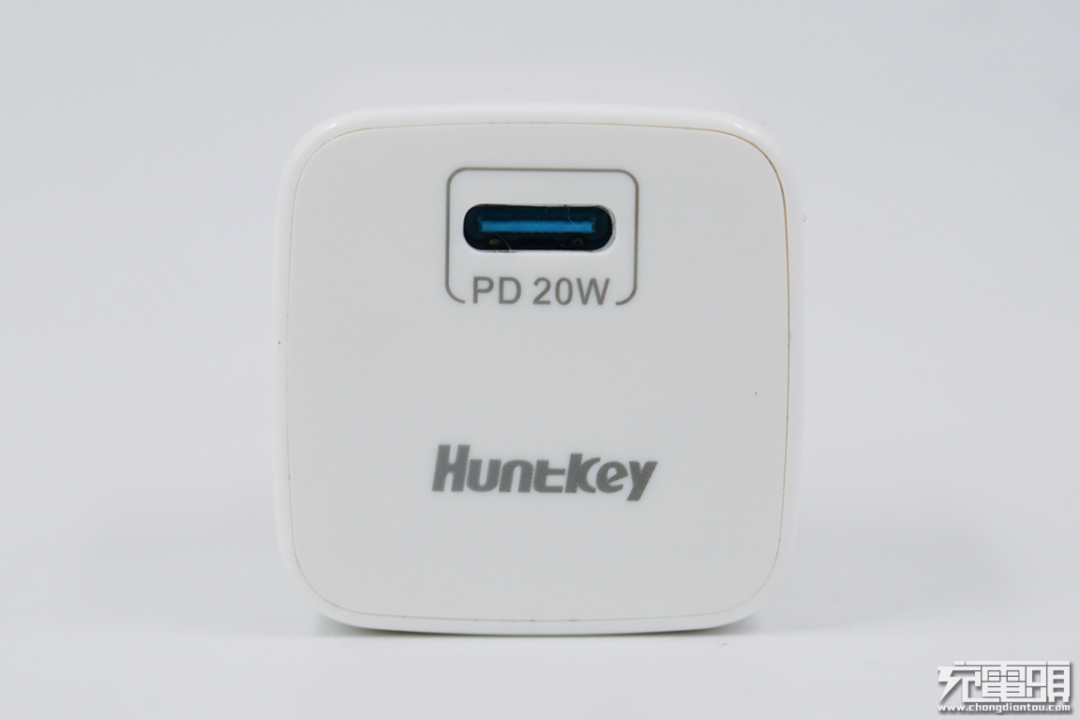

航嘉20W PD快速充电器采用单USB-C接口，有三个输出档位，最大支持20W 输出。接口面印有“HuntKey”的航嘉商标，质量保证。

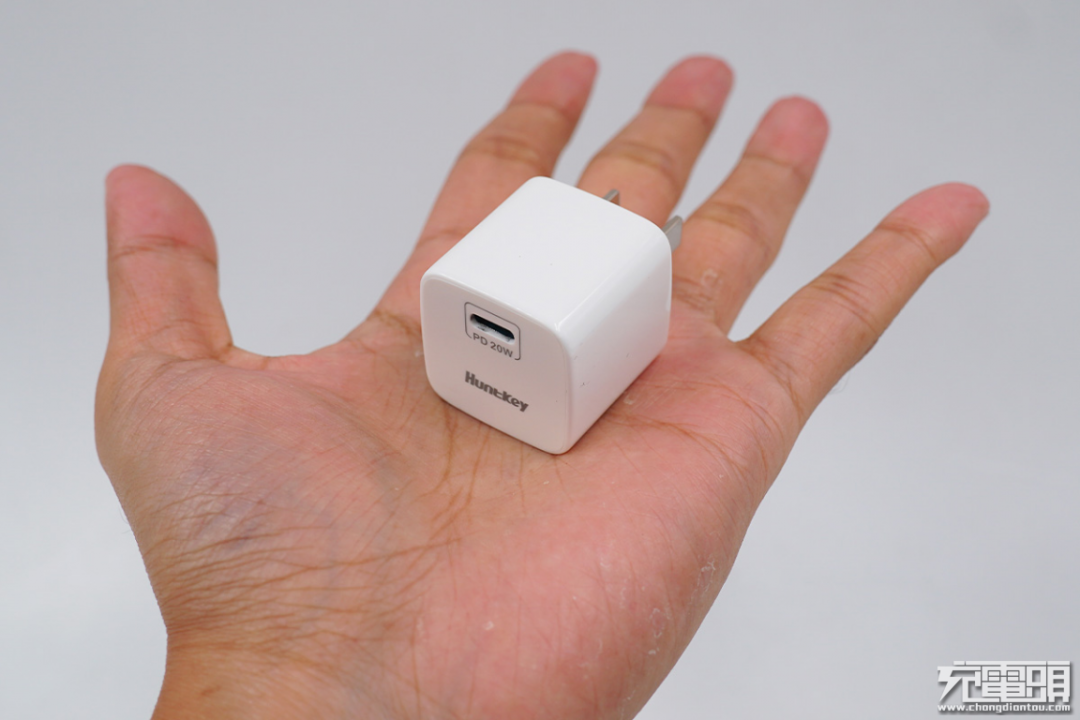

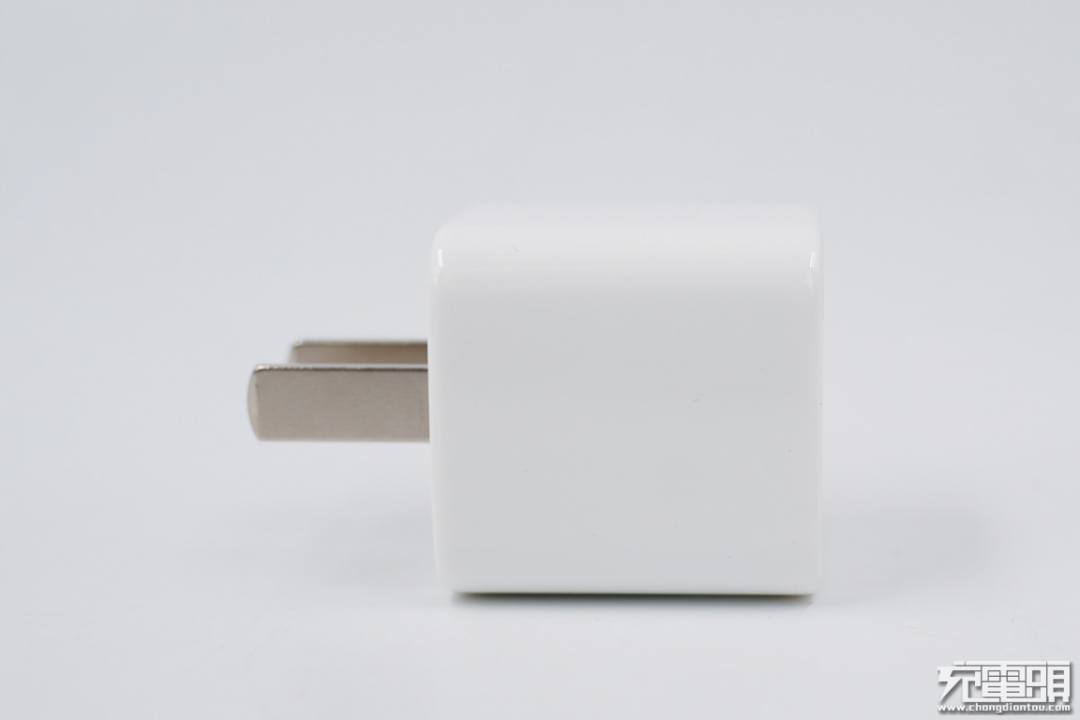

将充电器放在掌心，第一反应是小巧，整体不占什么位置；其次便是感觉到温润，质感十足。

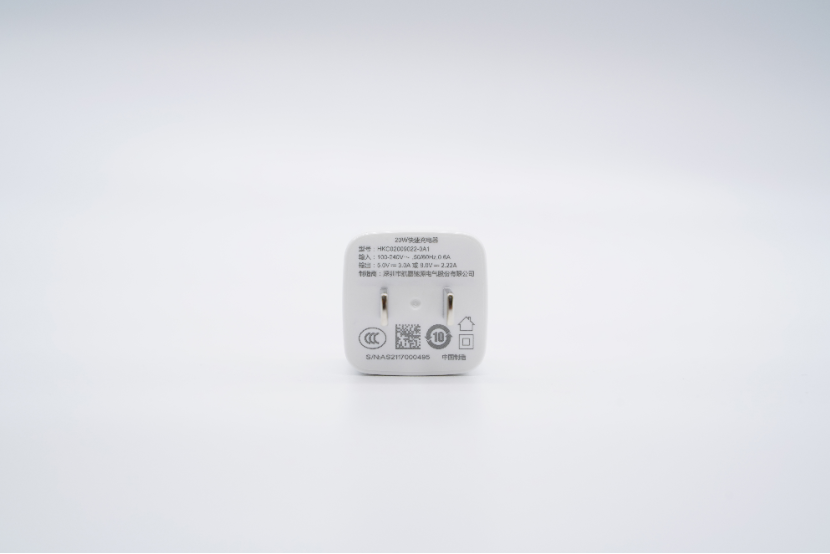

充电器采用固定插脚。插脚面印有产品参数，摘录如下：
20W 快速充电器
型号：HKC02009022-0A1
输入：100-240V-，50/60Hz，0.6A
输出：5V⎓3A 或 9V⎓2.22A
制造商：深圳市航嘉驰源电气股份有限公司
产品已经通过3C认证
3、大小对比
使用游标卡尺实测充电器机身不含插脚长度约为 30.12mm。

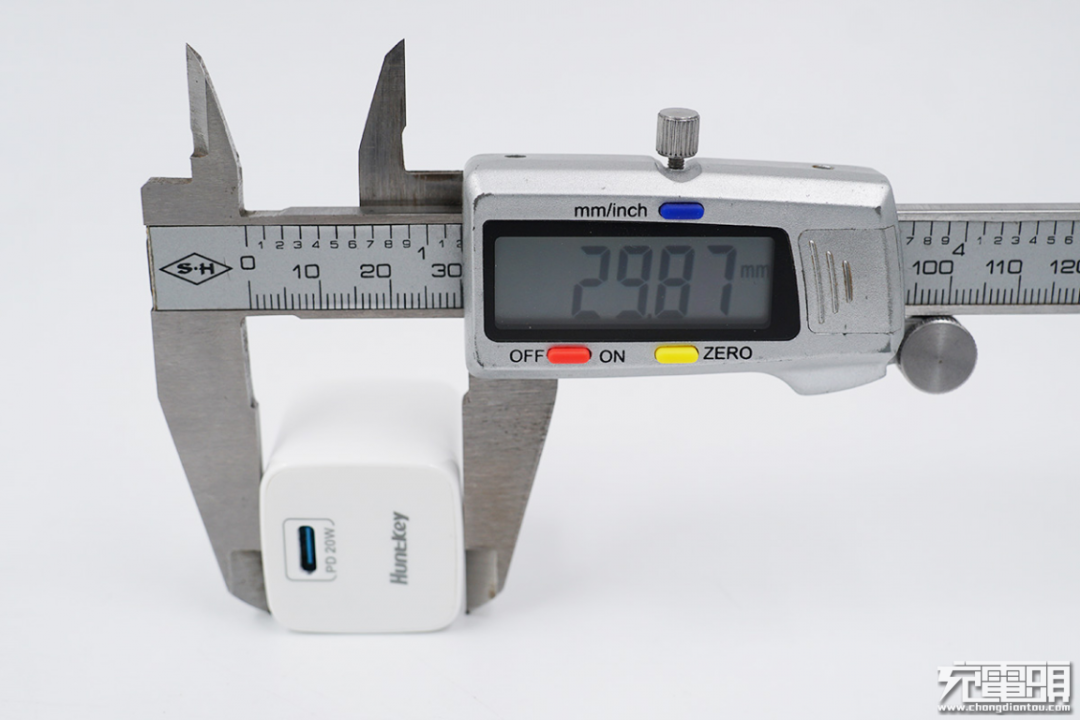

高度为29.87mm。

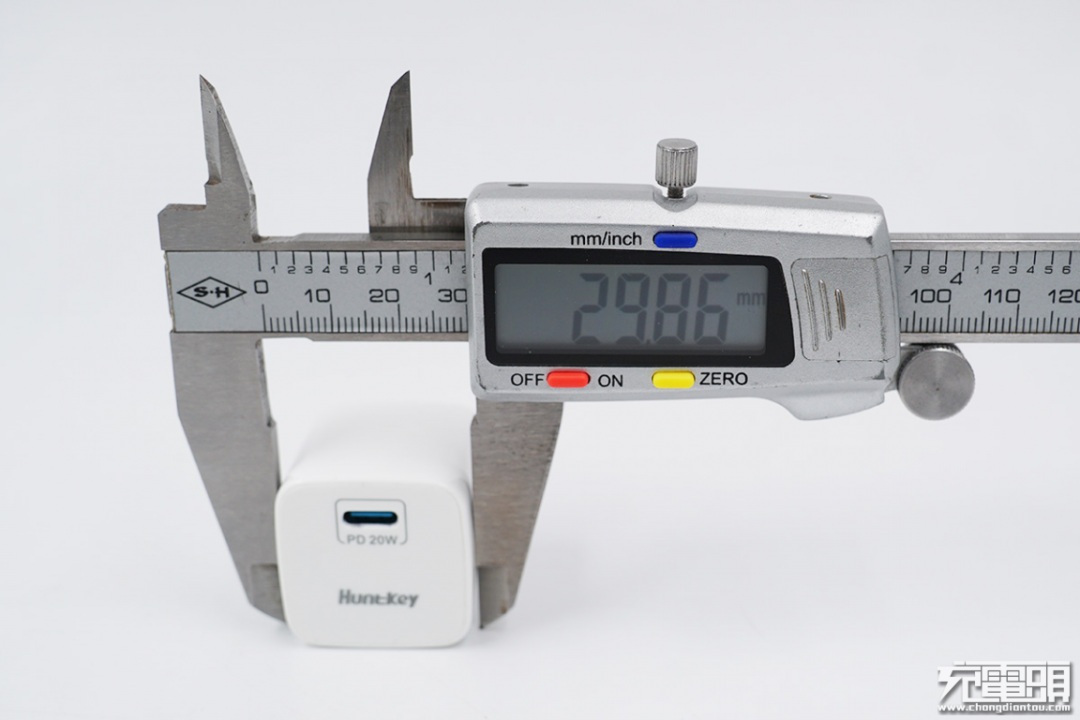

宽度为29.86mm。可以计算体积约为26.86cm³，功率密度约为 0.74W/cm³。
充电器净重约为44.3g。

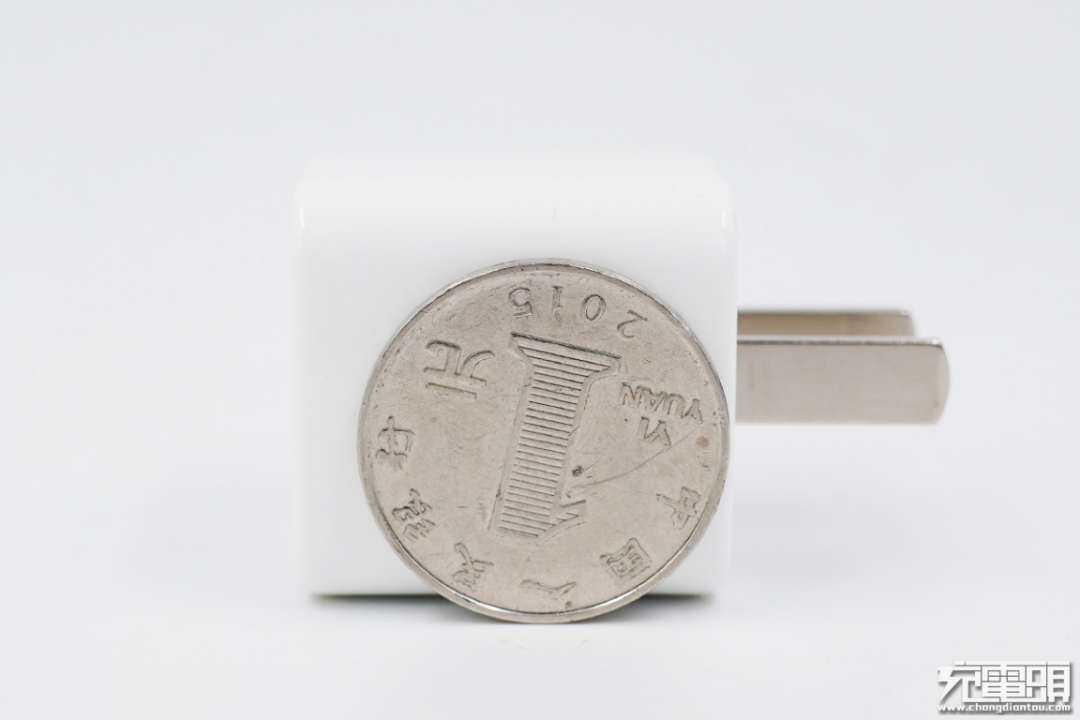

只看数据大家可能很难有直观的感受，我们将一枚硬币放在充电器侧面，可以看到两者基本重合。

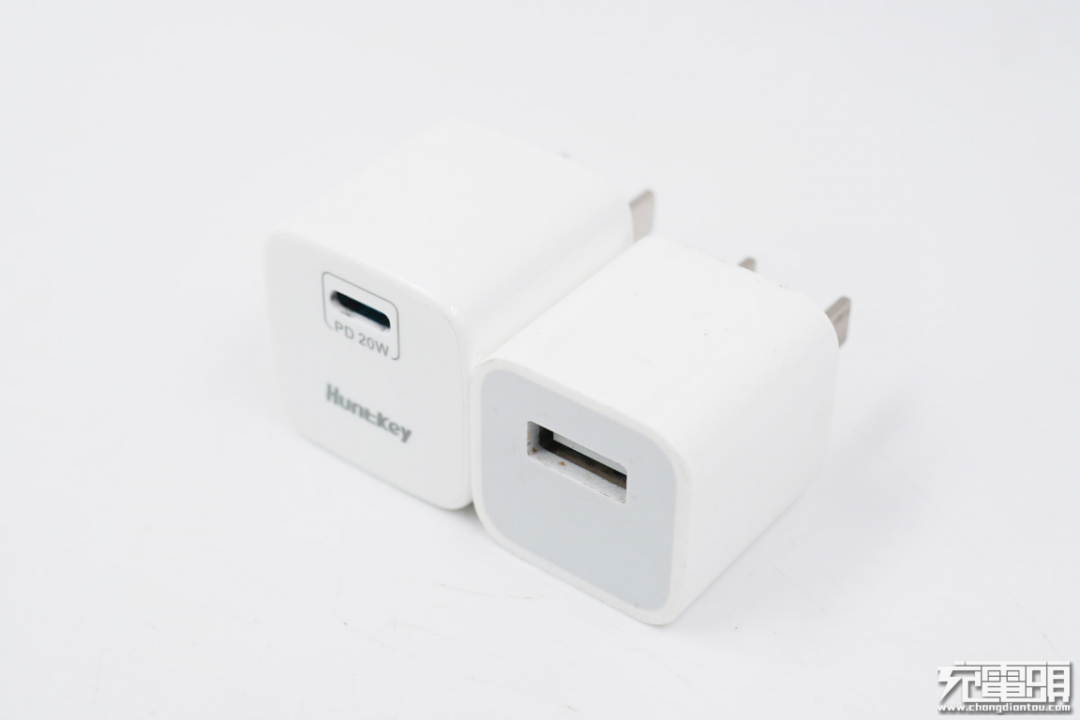

将航嘉20W PD充电器与苹果5W对比，可以看到两者的体积基本在一个数量级上。

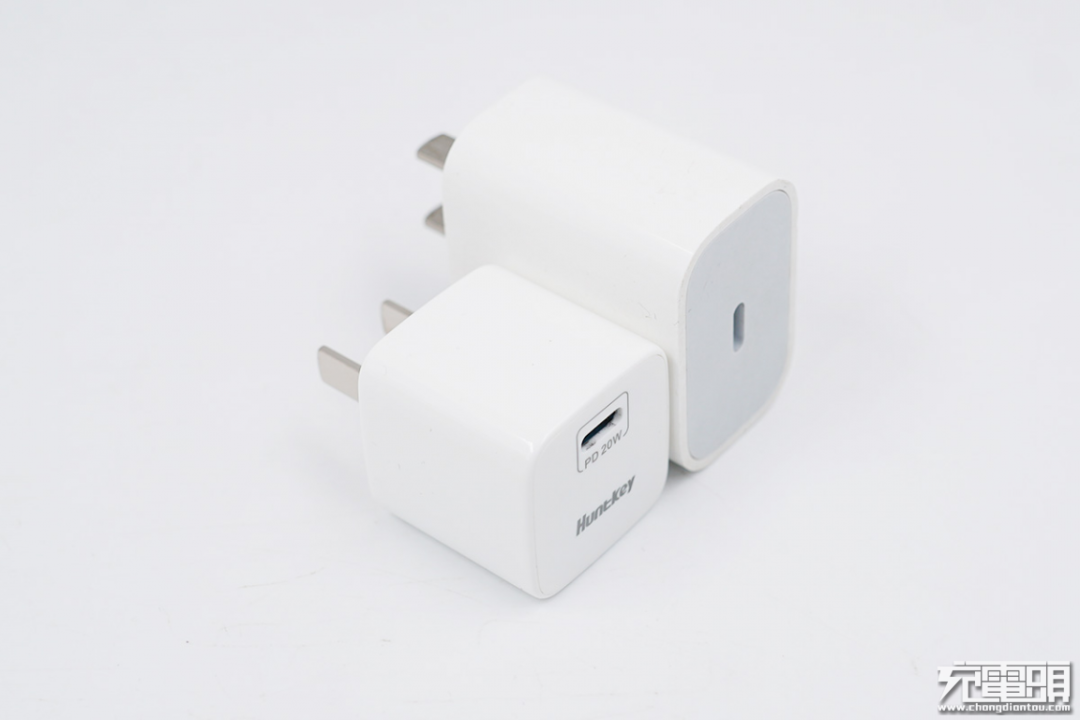

将航嘉20W与苹果20W进行对比，可以看到两者虽然风格完全不同，但航嘉的体积约为苹果的一半左右。
二、充电器性能测试
充电器兼容的快充协议以及对各种产品的兼容性非常重要，可以说是良好的产品体验的基石。打个比方就像手机的CPU处理能力一样，从根本上就决定了充电器的性能。
1、快充协议检测

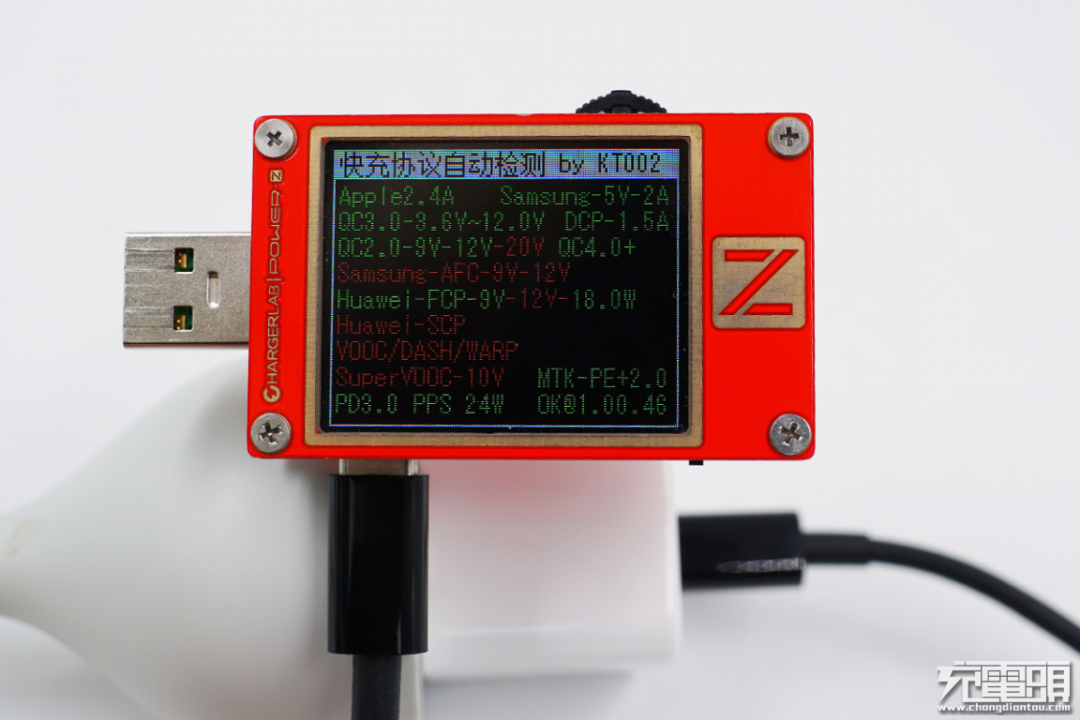

使用ChargerLAB Power-Z KT002读取充电器USB-C口的输出协议，显示支持Apple2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、QC4.0+、FCP、PE以及PD3.0和PPS等多个快充协议。

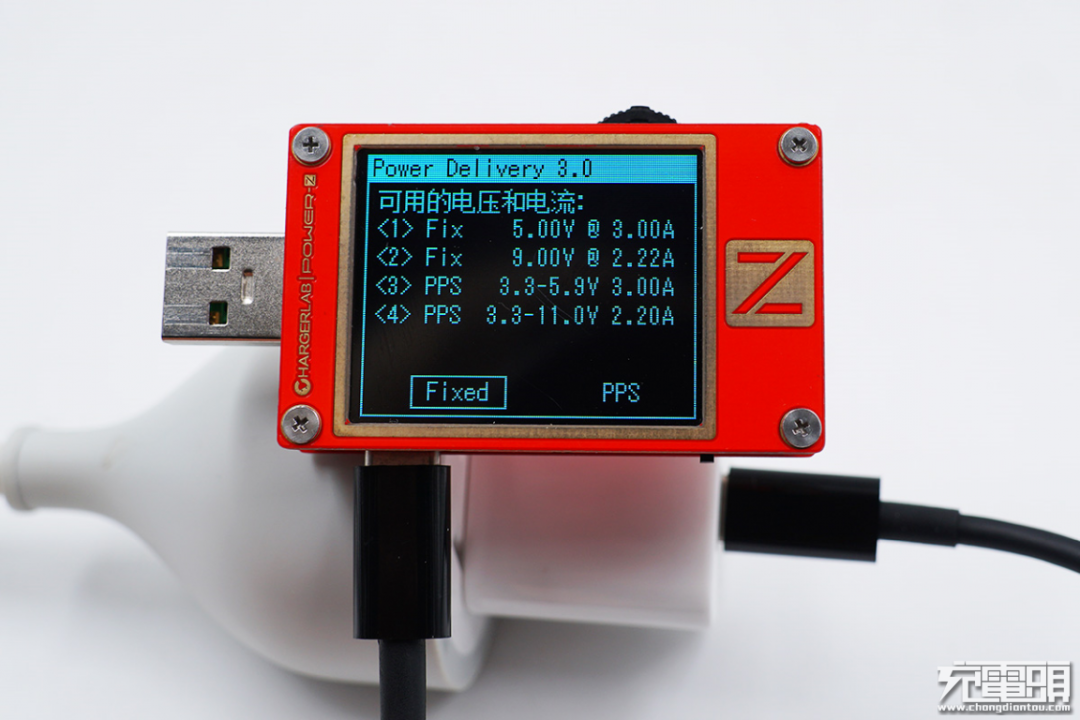

PDO报文显示USB-C口还具备5V⎓3A、9V⎓2.22A固定电压档位，3.3-5.9V 3A / 3.3-11V 2.2A两个PPS电压档位，可以对需求PPS充电的设备提供不错的快充服务。
2、充电兼容性测试
充电头网实验室的设备非常丰富，先看个代表，使用充电器对iPhone 12 Pro充电，握手20W档位的PD快充，功率约为20.12W。

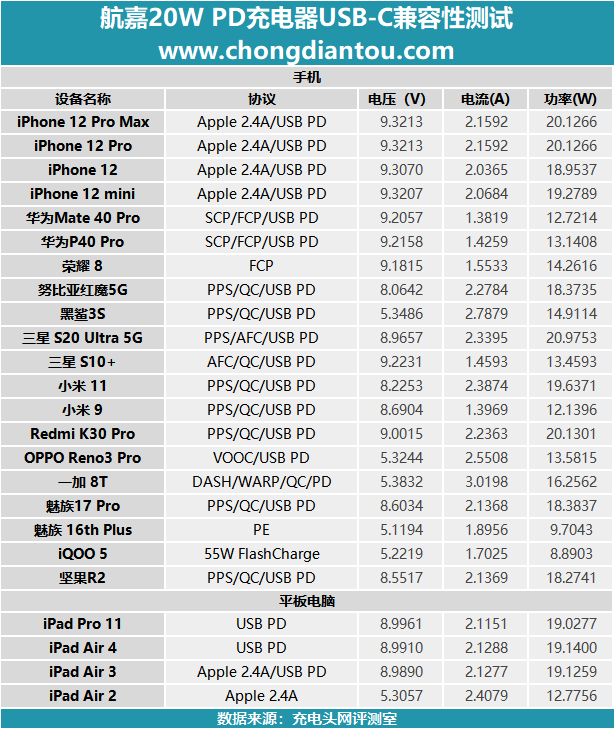

将所有测试数据放在表格中，可以看到iPhone12系列的四款机型表现都不错，甚至连mini都达到19W；除了iPad Air2，其它三款iPad的功率也都超过19W。
安卓机型中，三星S20 Ultra和Redmi K30 Pro表现最好，均超过20W，小米11也接近20W，魅族 17 Pro与坚果R2也有18W以上的表现。

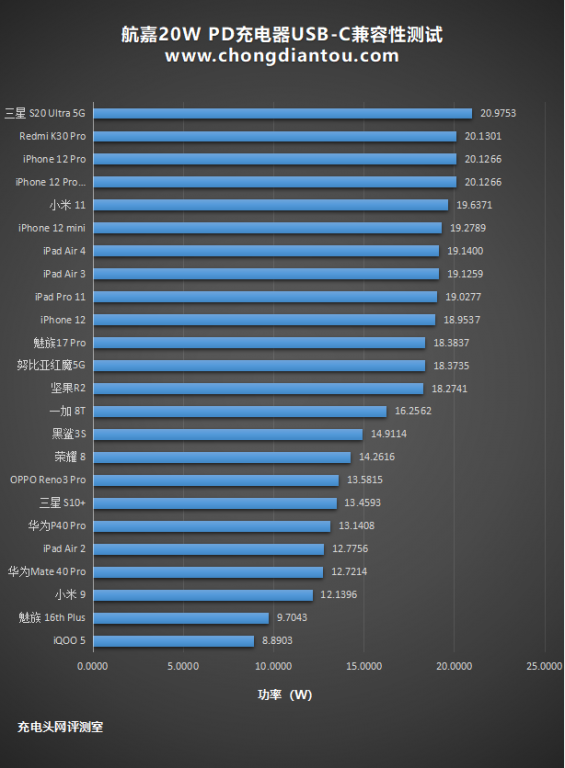

将测试数据放在柱状图中，三星S20 Ultra夺得头筹，第二名是Redmi K30 Pro，随后是三款iPhone12、小米11和iPad，然后就是安卓机型。从兼容性情况可以看出，充电器不仅对苹果家族友好，对部分安卓手机兼容性也不错。
三、充电实测
1、全程充电

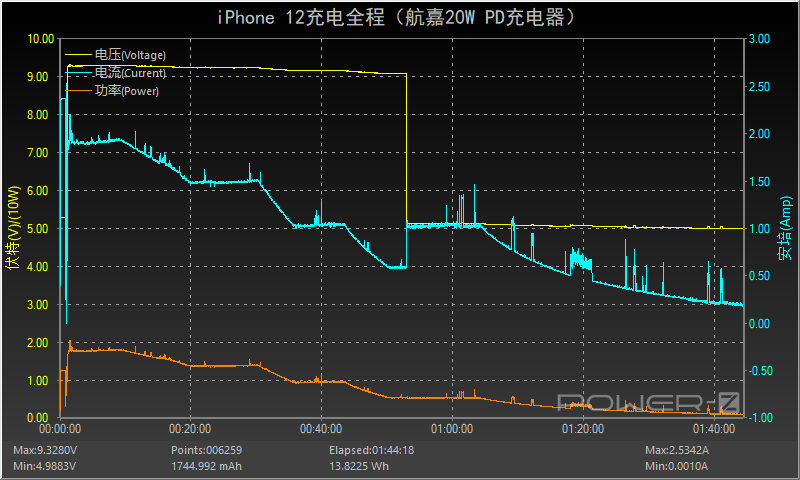

使用航嘉20W PD充电器为iPhone 12充电，手机开机后经过短暂震荡，功率到达了9V 2.22A 20W的功率档位，大功率输入持续了约10分钟，电流开始出现阶梯式下降；约52分钟后，电压降至5V，电流来到1A；持续到约1小时3分钟，随后电流和功率开始逐渐下降直至充电结束。期间最高功率为9.32V 2.2A 20.55W。
充电测试数据制作成柱状图，航嘉20W PD充电器半小时为iPhone 12充入56%电量；1小时充入86%电量；全程耗时约1小时44分。

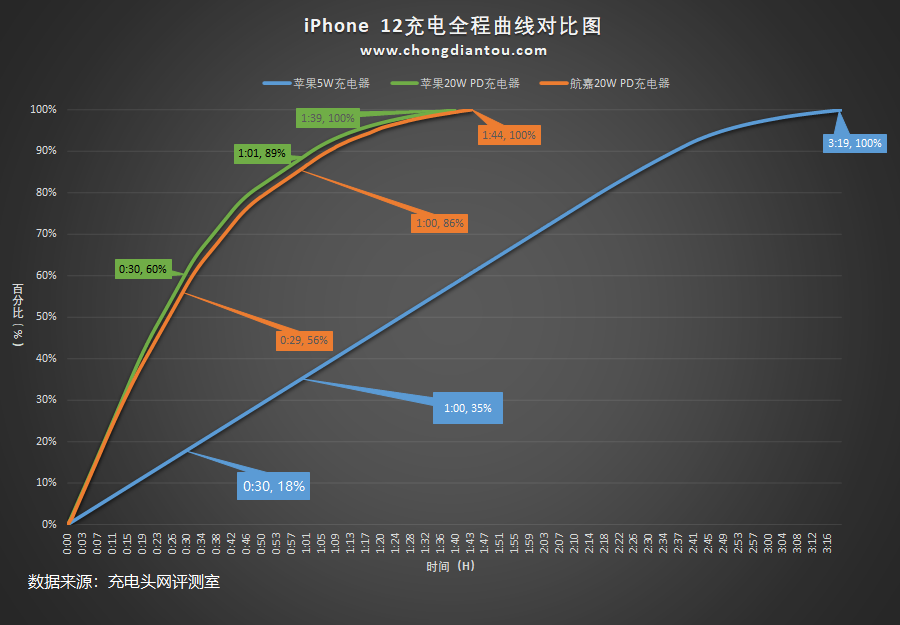

将其与苹果5W、20W充电器分别为iPhone 12全程充电的曲线进行对比，可以看到蓝色苹果5W的曲线自然是远远被甩开，橙色的航嘉曲线与绿色的苹果20W充电器基本一致。
2、最大输出功率
使用EB程控电子负载测试充电器的最大输出功率，以0.1A为电流步进幅度，10秒为时间间隔，最终录得充电器的最大输出为8.73V 2.5A 21.8W。
3、一小时满载稳定性

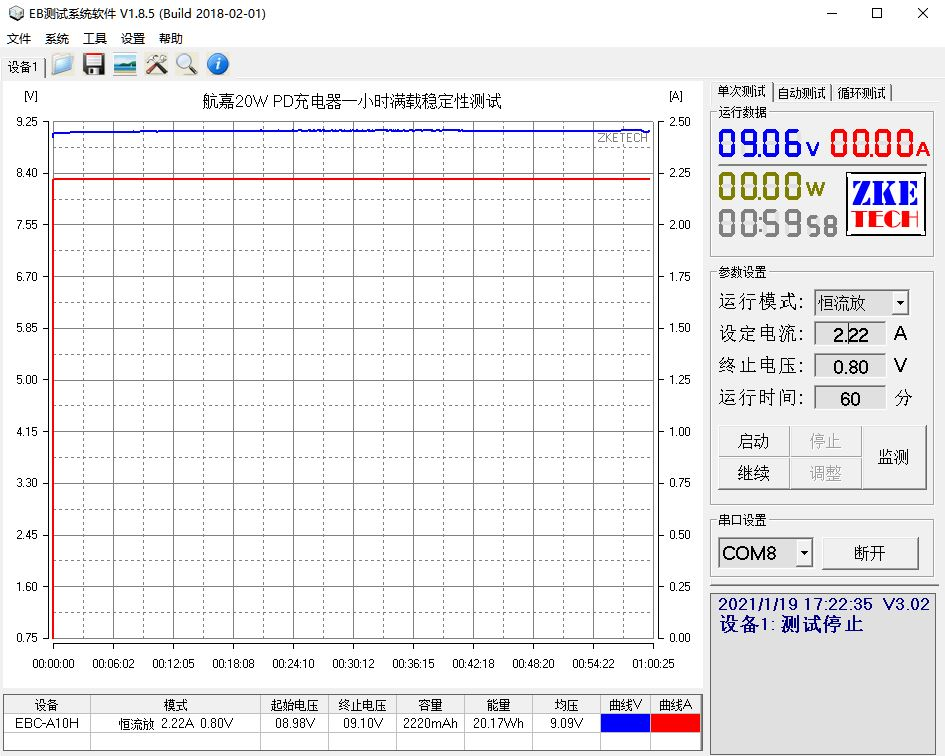

按照额定功率9V 2.22A满载对充电器进行稳定性测试，测试时间为一小时，测试过程中电压值呈水平直线，无明显波动情况，长时间满载也十分稳定。
4、温度测试
很多读者非常关心充电器发热量，所以我们加入了温升测试，但首先要明白几个温升测试小知识。
充电器热量跟功率密度、效率值、内部方案设计、环境温度等等有关，功率密度低的产品因为体积大有足够的空间让元件布局隔开，表面温度会较低，但体积往往十分巨大。
而功率密度高的产品，内部往往采用了立式插板元件堆叠等设计，尽可能地将充电器做小方便用户携带，理论上温度会比功率密度低的产品热。
另外单口充电器与多口充电器因为电路设计上不同的发热也有区别，单口充电器属于AC to DC直接输出方式，多口充电器则是AC to DC to DC，经过二次压降发热量相对单口充电器会高一点。

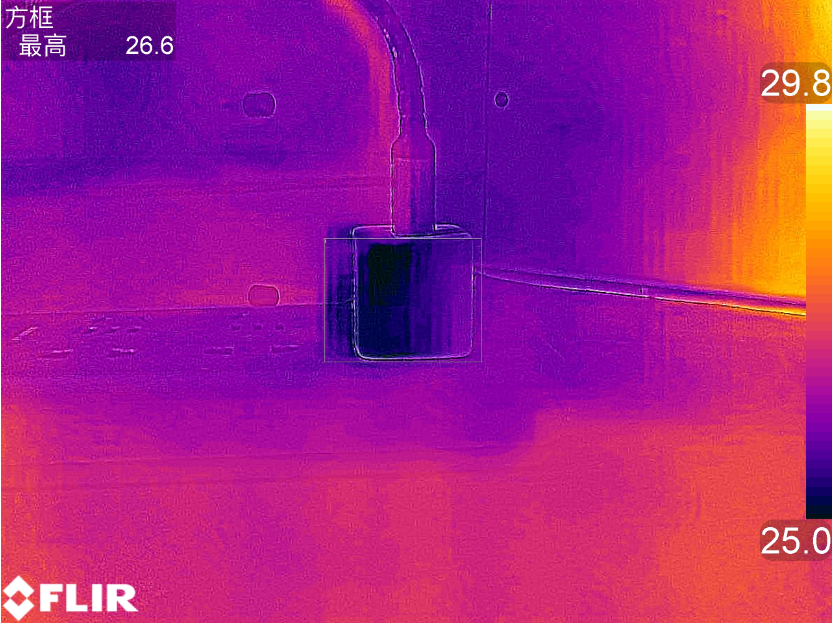

对充电器的温升进行测试，测试条件为在温度约为25℃的恒温箱内以20W的功率持续输出一小时进行测试。准备开始测试前，最高温度为26.6℃。

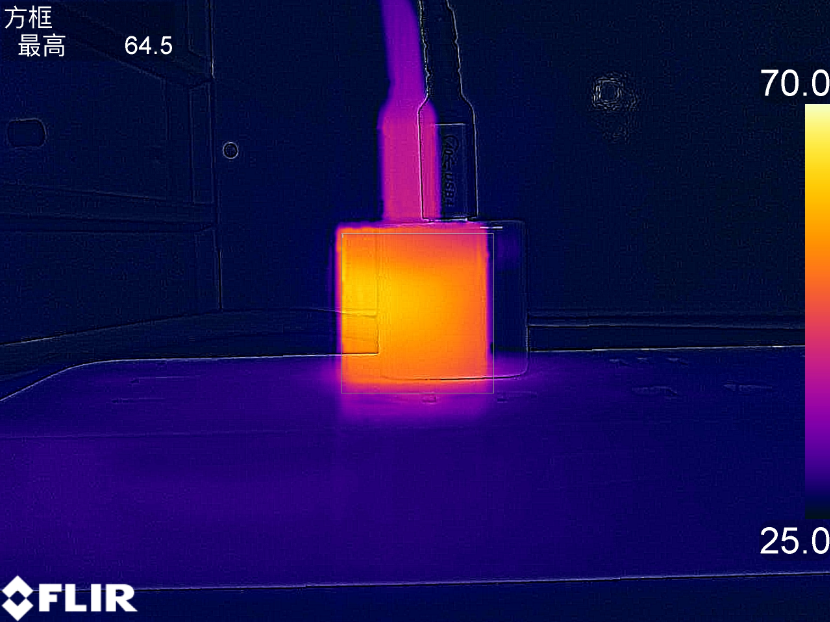

一小时后，当前最高温度为64.5℃，整体均匀，温度上升了37.9℃。

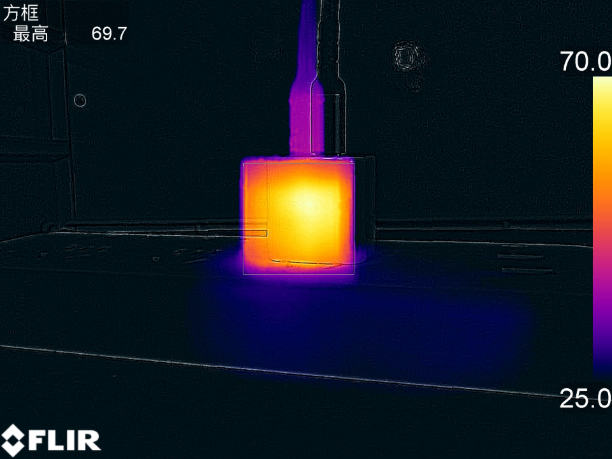

再来看另外一侧，当前最高温度为69.7℃，温度上升了约43.1℃。
温升测试小结
一小时满载温升环节是用来测试充电器在极限使用的情况下的发热情况，用户日常使用中很少会遇到这种长时间满载的情况。手机、平板、充电宝等数码设备功率不大，温升会较为缓和，而笔记本充电则会随着电量逐渐饱和而降低功率，发热也会同步降低。
目前国家标准中对充电器表面温度要求是，不高于95℃。航嘉20W PD充电器测试最高温度符合标准。
四、纹波、转换效率及待机功耗
前面的基础性能测试以及极限场景测试基本能够让我们了解一款充电器的优劣，很多朋友想“进阶”一下，了解充电器表面一些难以显现的细节数据，比如纹波和转换效率等。
1、纹波测试
航嘉20W PD充电器在 220V 50Hz 交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

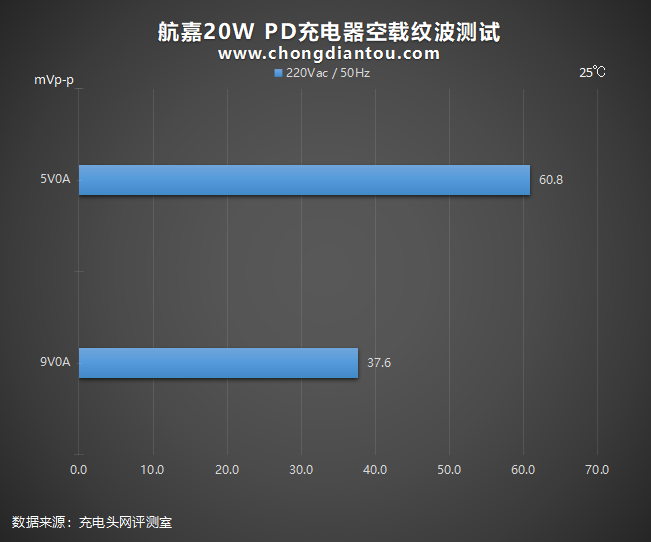

空载情况下：两个档位输出时纹波峰峰值从37.6mVp-p到60.8mVp-p不等。
重载情况下：四个档位输出时纹波峰峰值从80.8mVp-p到102mVp-p不等。
充电器在 110V 60Hz 交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

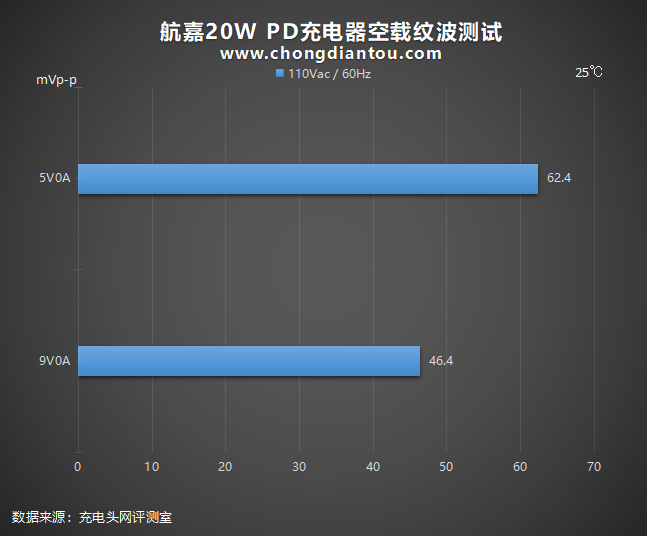

空载情况下：两个档位输出时纹波峰峰值从46.4mVp-p到62.4mVp-p不等。
重载情况下：四个档位输出时纹波峰峰值从82.4mVp-p到97.6mVp-p不等。
纹波测试小结
国家标准中充电器纹波要求是不高于 200mVp-p，航嘉充电器在 110V 60Hz、240V 50Hz 输入电压下，所有输出功率纹波峰峰值均低于 200mVp-p 这个标准。
2、转换效率测试

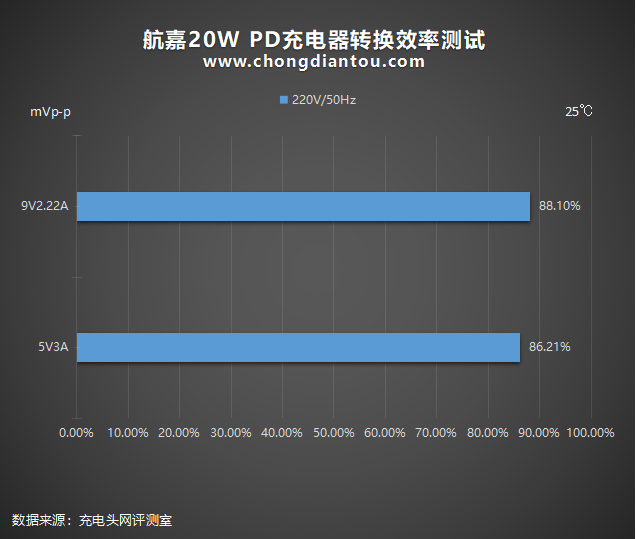

充电器在220V 50Hz交流输入的情况下进行转换效率测试：
将充电器在各个电压档位的输出功率拉满进行测试包括：9V⎓2.22A和5V⎓3A，测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从86.21%到88.1%不等。

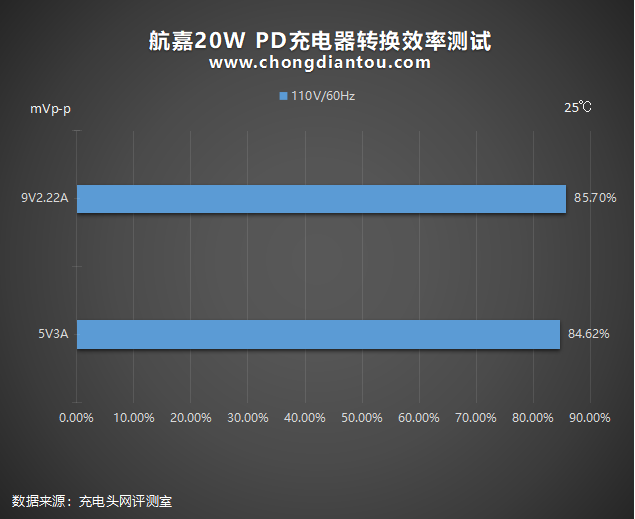

110V 60Hz交流输入的情况下，可得充电器的转换效率从84.62%到85.7%不等。
转换效率小结
充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。转换效率指的是充电器输出功率和输入功率的比值，也就是对电能的利用效率，转换效率越高越省电。
航嘉充电器在110V 60Hz和220V 50Hz交流输入的各个电压档位下共测试出四个数据，从84.62%到88.1%不等。
3、待机功耗测试

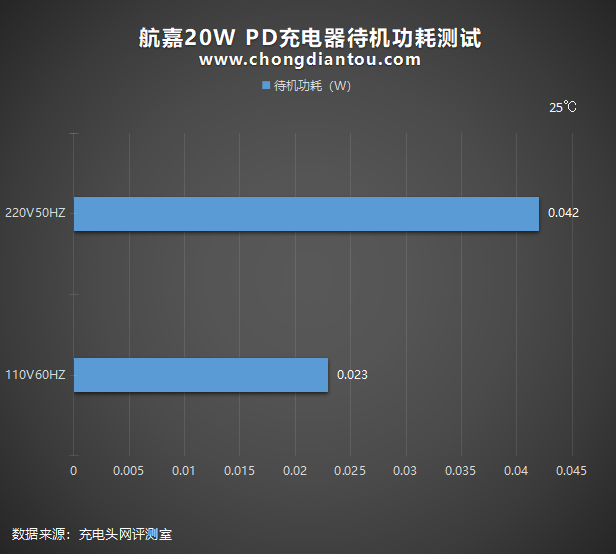

经过功率计测试，充电器在220V 50Hz的空载功耗为0.042W，换算下来，一年损耗的电能约为0.37KW·h，若市价电为0.6元/KW·h，则充电器一年的空载功耗约为0.22元左右。
充电器在110V 60Hz的空载功耗为0.023W，换算下来，则充电器一年的空载功耗约为0.18元左右。
充电头网总结
外观上，航嘉20W PD充电器以白色为主，PC外壳，亮面材质，羊脂玉质感，含蓄内敛，富有特色。充电器整体方正，过渡处做了圆滑处理，手感不错。
充电器的三围约为30*30*30mm，重量约35g，可以说以苹果5W充电器的体积做到了20W级别的快充体验。迷你体积，无负担的重量方便用户随身携带。
充电器采用单USB-C接口，支持Apple2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、QC4.0+、FCP、PE以及PD3.0和PPS等多个快充协议。有5V⎓3A、9V⎓2.22A固定电压档位，3.3-5.9V 3A / 3.3-11V 2.2A两个PPS电压档位，最大支持20W 输出。
充电器半小时为iPhone 12充入56%电量，全程充电约1小时40分，与苹果20W性能一致。充电器在各项测试均表现良好。
总而言之，航嘉20W PD充电器是航嘉精心打磨的良品，笔者经过一段时间的使用，总体体验相当不错，有兴趣的朋友可以尝试下大厂品质喔！
