青春就要跨界，插线板也要氮化镓：ON 65W 2C1A延长线插座评测
----充电头网深度评测 第1182期----
狄更斯的《双城记》这样开头：这是最好的时代，也是最坏的时代。借用下这个句式，笔者想说：这是分离的时代，也是融合的时代。随着工业化推进，很多行业消失，很多行业悄悄诞生，产品细分不断深化，每天都在诞生新的产品种类。
同样，很多行业之间的壁垒被打破，出现越来越多的“多功能产品”——手机就是最好的例子，而服务与手机这类智能设备的充电器行业也在发生着改变，甚至“消失”在别的产品中……
回顾插线板发展历史，可以发现，电子产品的极大丰富、用电功率的不断提升是推动插线板发展的重要因素。由此带来的，是倒逼着插线板在用料、设计甚至是功能上的革新——比如融入充电器。
看到这里，你应该知道我要说的是什么产品了，没错，今天要聊的就是融入了充电器的带USB接口的插线板——ON 65W 2C1A氮化镓插座。ON是一个全新的品牌，出生便带着与年轻人交朋友的使命，专注于做年轻人都喜欢用的一站式智能充电及配件。下面就一起来看看这款“跨界”插座到底如何吧
一、开箱上手
1、包装
产品的包装第一时间体现了整体气质，ON的包装就很有内味了。
ON 65W 2C1A氮化镓插座的包装非常有年轻范儿，各种抽象的或者具象的概念、产品、好物、logo都摆在一起，拼接的很好看。看起来是“花里胡哨”的，可不就是潮嘛！

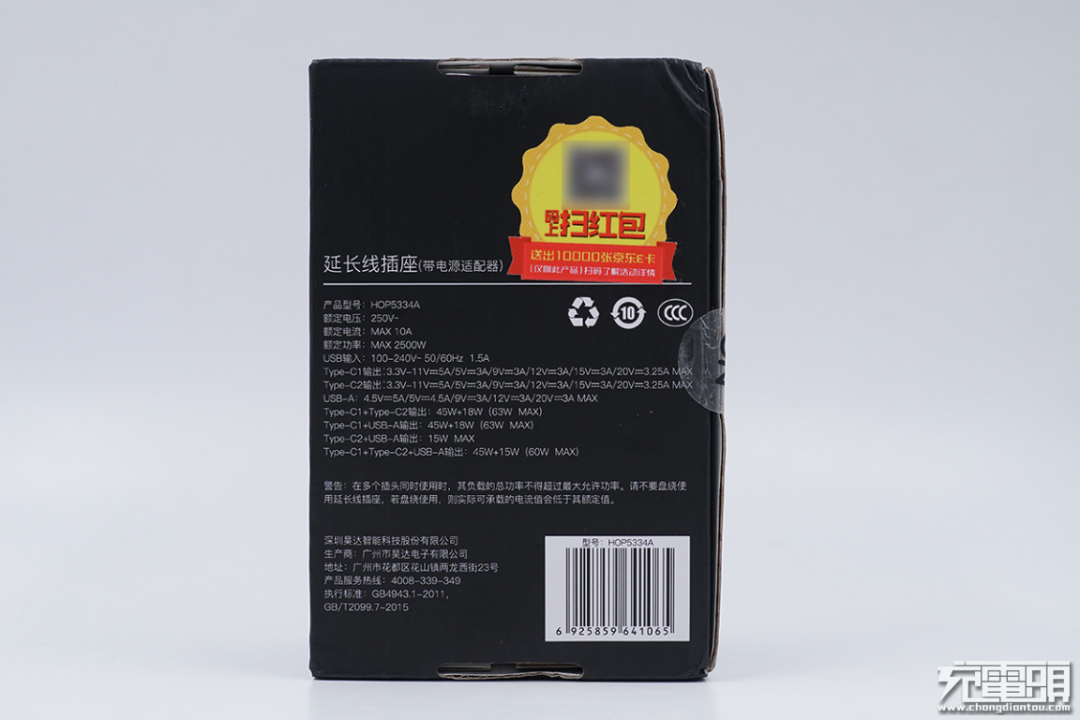

背部则正经一些，以产品参数为主，还有一个红包标签，新品牌发福利喽。
参数摘录如下：
延长线插座（带电源适配器）
产品型号：HOP5334A
额定电压：250V~
额定电流：MAX 10A
额定功率：MAX 2500W
USB输入：100-240V~ 50/60Hz 1.5A
TYPE-C1输出：3.3-11V 5A 5V3A 9V3A 12V3A 15V3A 20V3.25A Max
TYPE-C2输出：3.3-11V 5A 5V3A 9V3A 12V3A 15V3A 20V3.25A Max
USB-A输出：4.5V5A 5V4.5A 9V3A 12V3A 20V3A
TYPE-C1+TYPE-C2输出：45W+18W（63W Max）
TYPE-C1+USB-A输出：45W+18W（63W Max）
TYPE-C2+USB-A输出：15W Max
TYPE-C1+TYPE-C2+USB-A输出：45W+15W （60W Max）
警告：在多个插头同时使用时，其负载的总功率不得超过最大允许功率。请不要盘绕使用延长线插座，若盘绕使用，则实际可承载的电流值会低于其额定值
深圳昊达智能科技股份有限公司
生产商：广州市昊达电子有限公司
地址：广州市花都区花山镇两龙西街23号

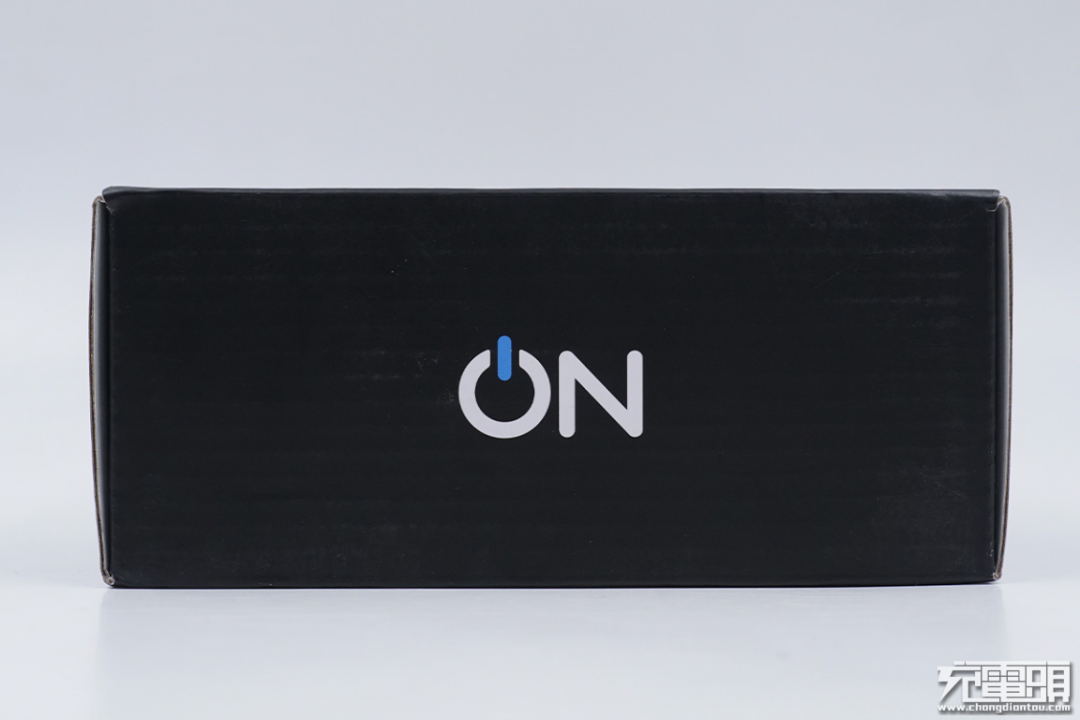

侧面印有“ON”的个性logo，很简洁。
打开后就可以看到插座本体了，还有一份使用说明书。
2、外观展示
插座拿到手第一印象就是非常有趣的Y字三角形设计，立体结构设计，相比起传统横置的插线板，立体设计可以大幅度节省占地面积，充分利用了插座空间。

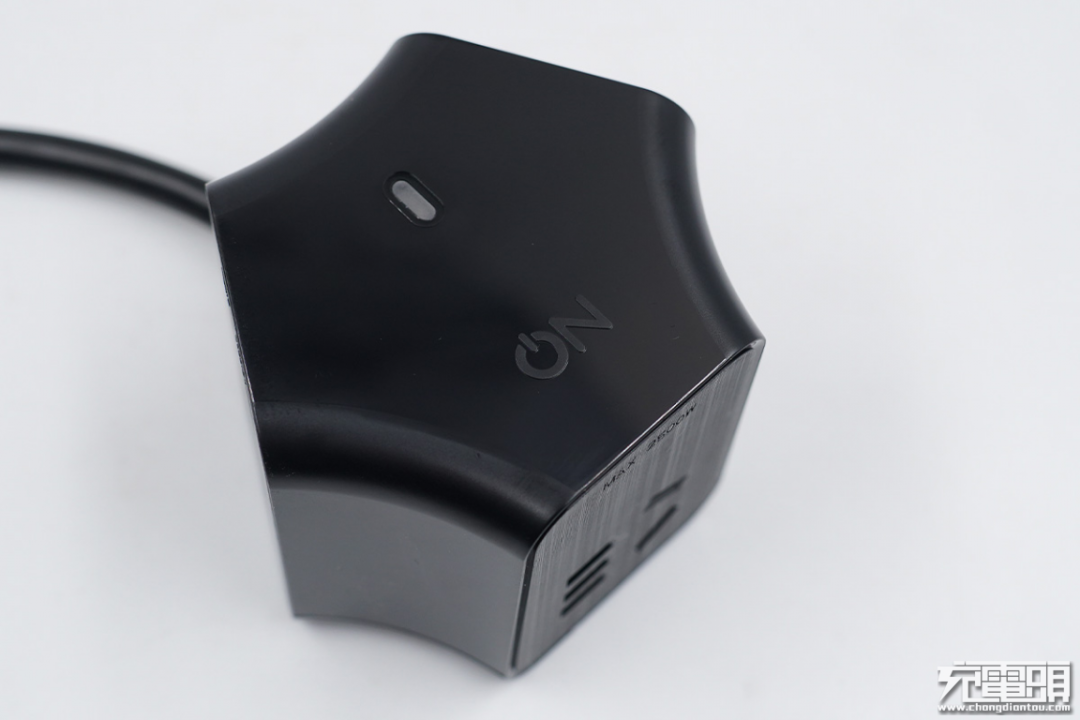

壳体顶部做了亮面处理，中间是“ON”的logo。

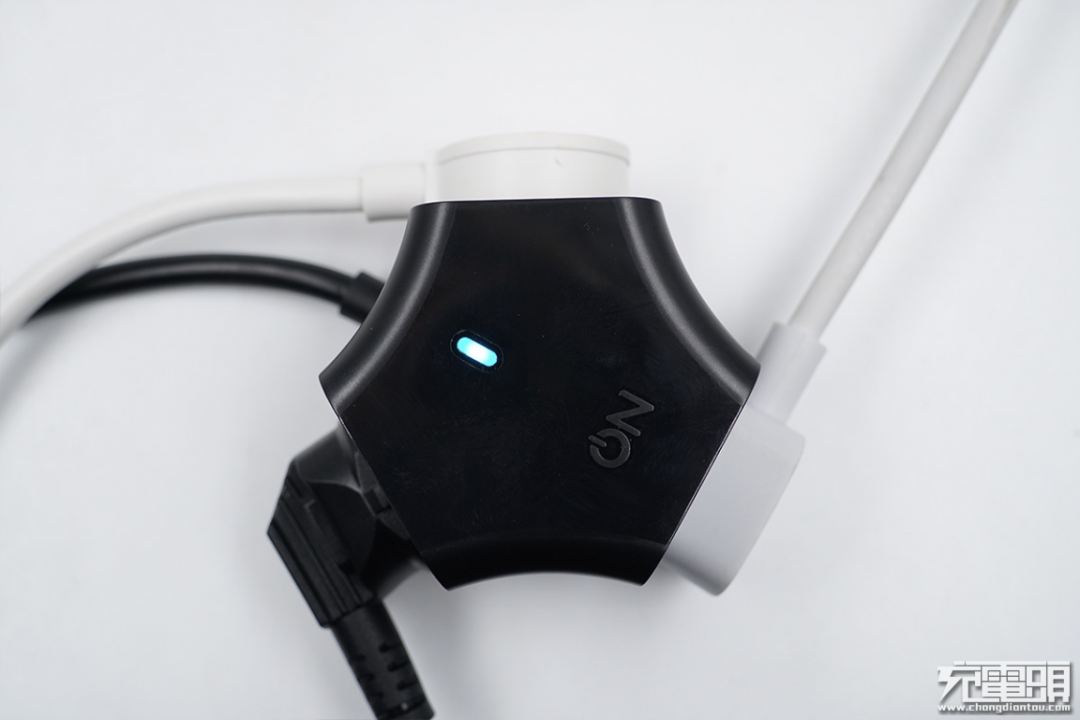

还有一个指示灯，通电后呈现淡淡的蓝色，非常好看。
插座总体以黑色为主，侧面有丝丝纹理，摸起来手感不错。

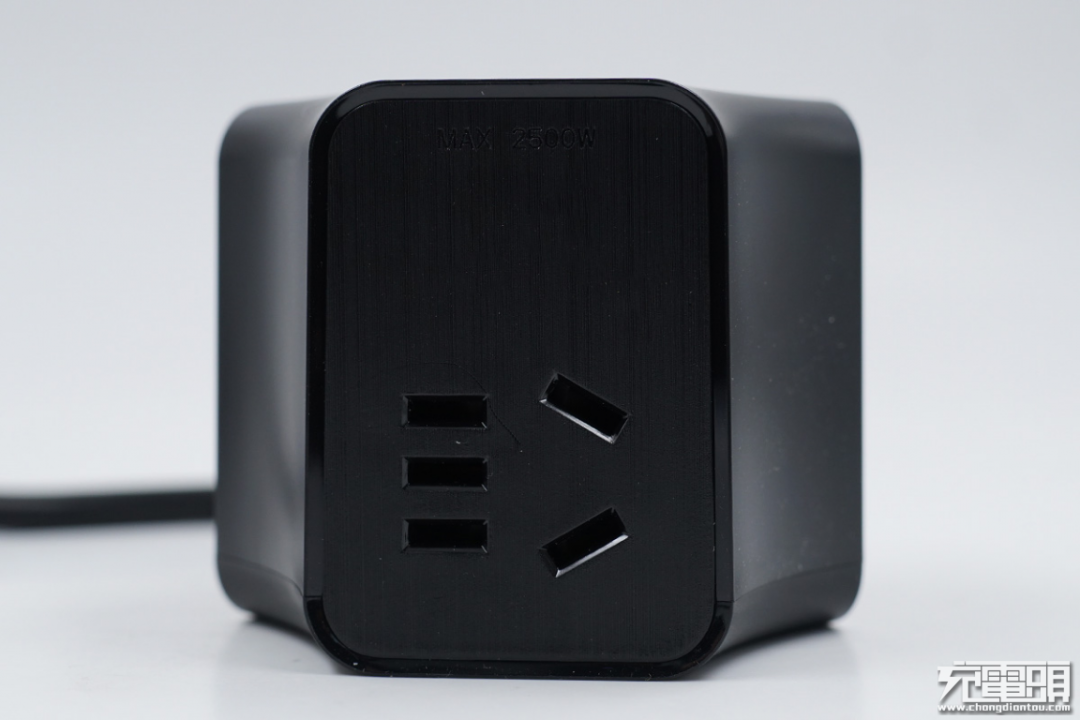

插座A面是一个3+2国标插孔，面板也有拉丝工艺，显得更加高档，
顶部是2500W功率标识，标识支持最大2500W使用。这个角度看纹理比较清晰。

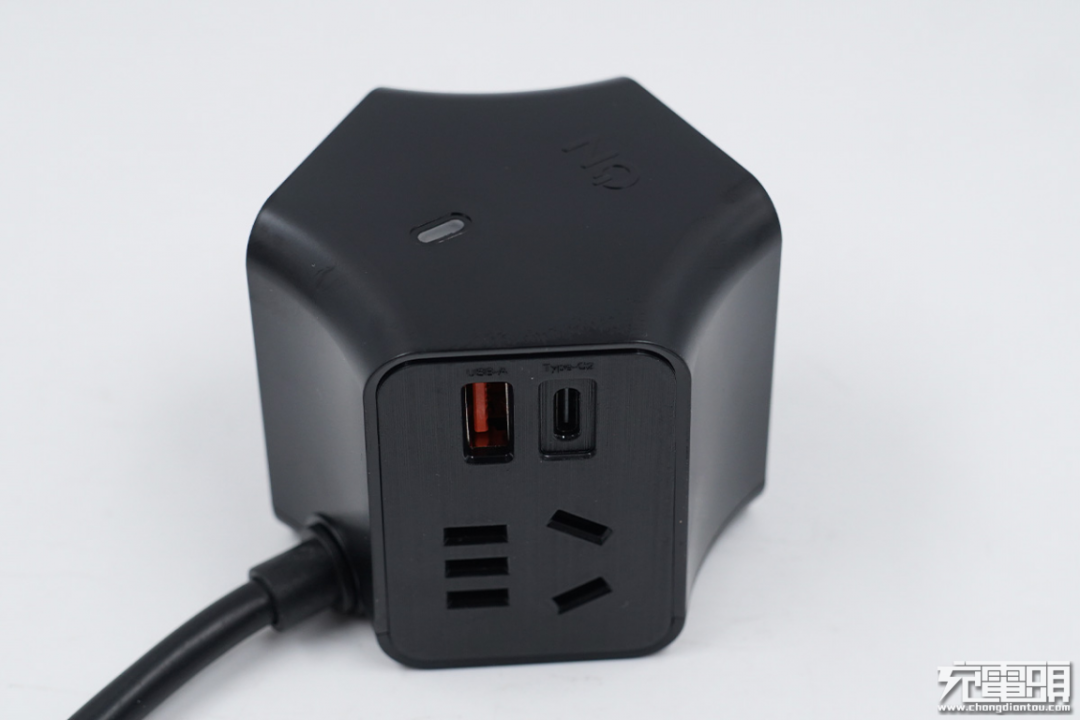

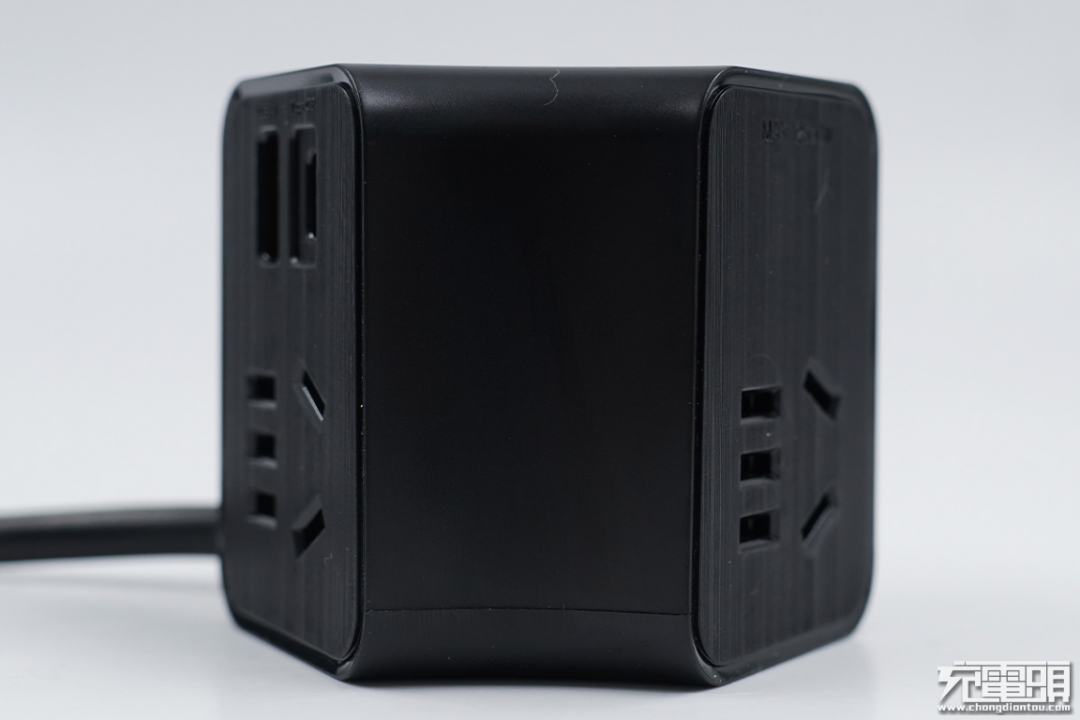

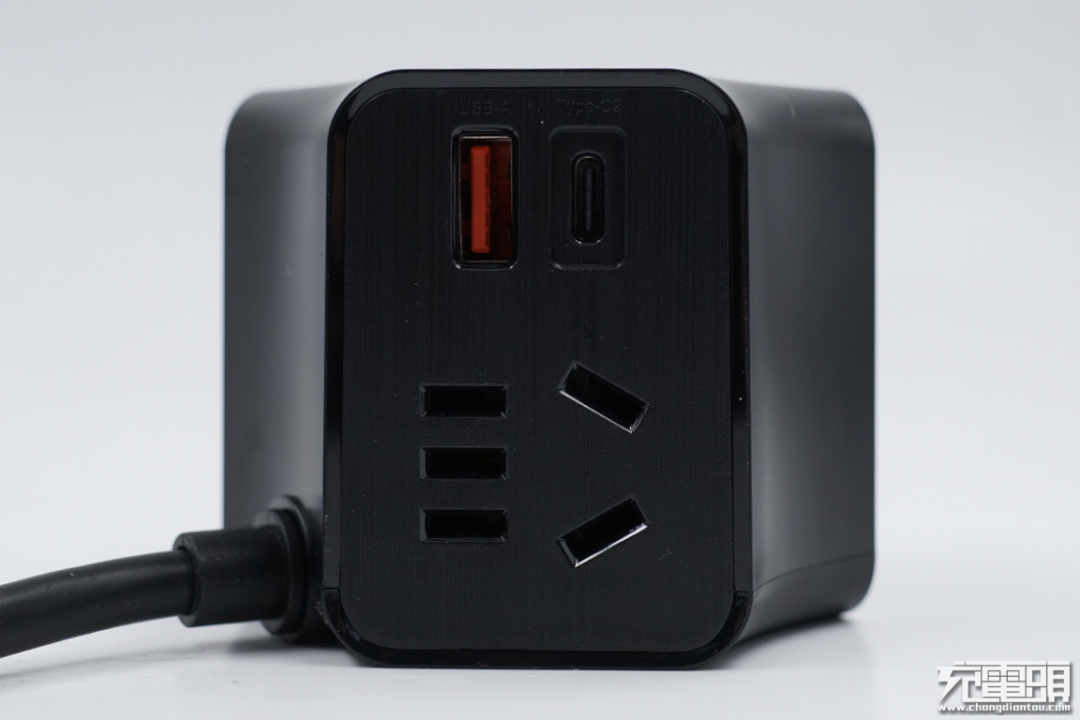

插座B面同样带有一个3+2国标插孔，

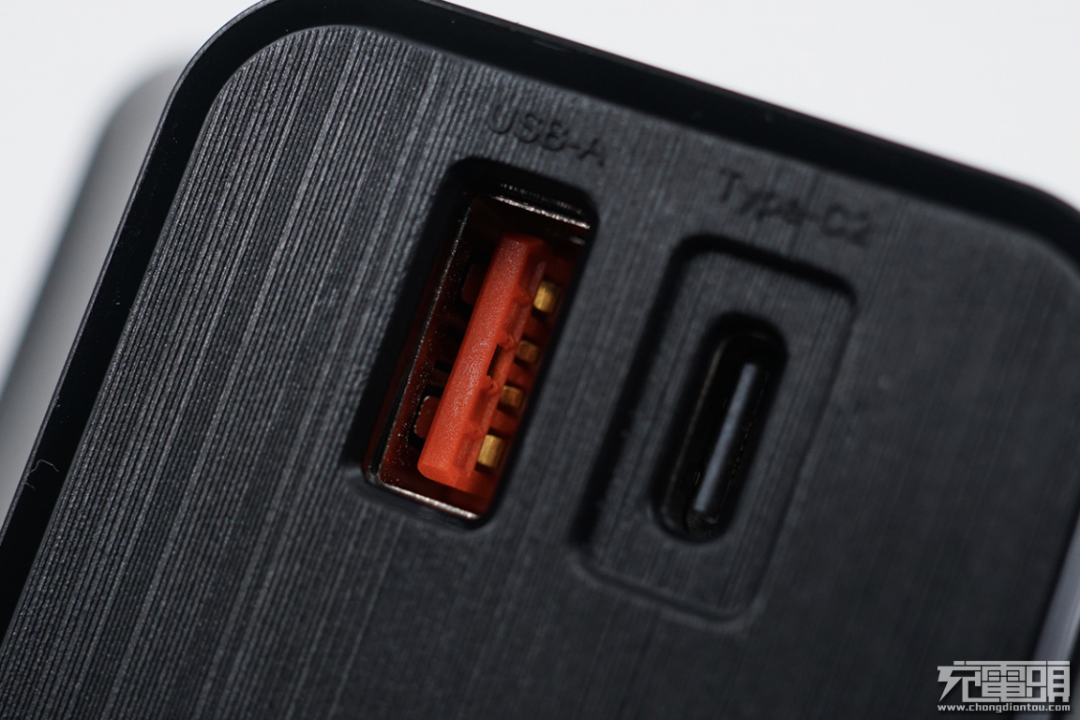

上边是USB输出模块，其中一个橘色的USB-A接口支持18W快充输出，黑色USB-C接口的支持65W PD快充输出。

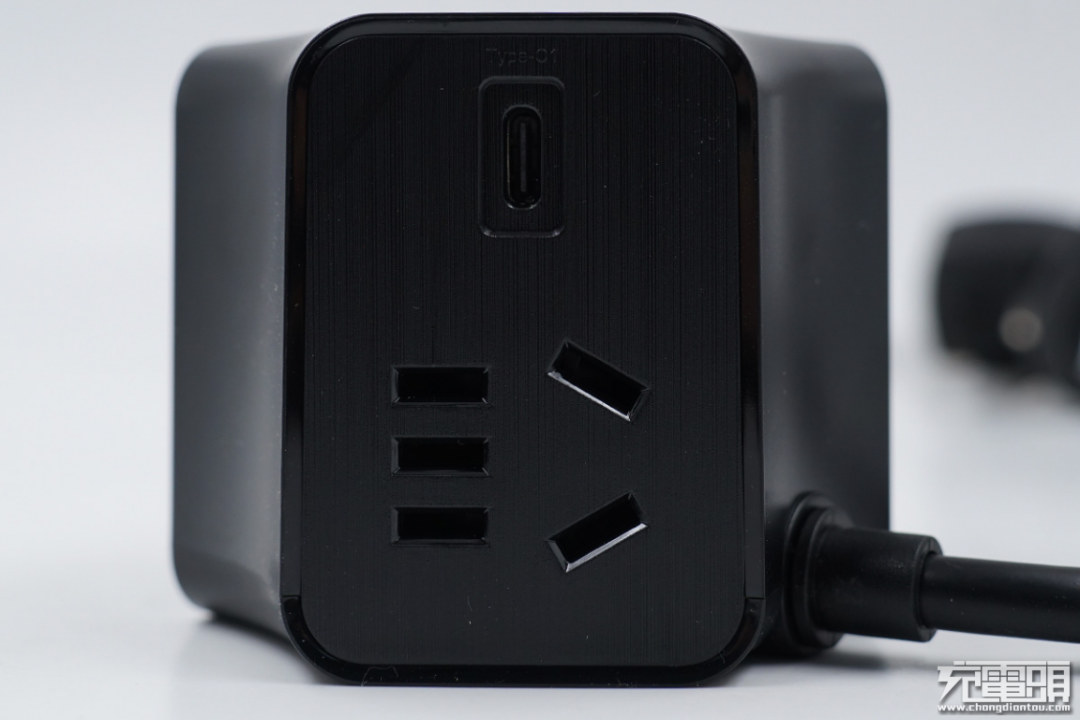

插座C面同样带有3+2国标插孔，上面是USB-C输出模块，同样支持65W PD快充输出。

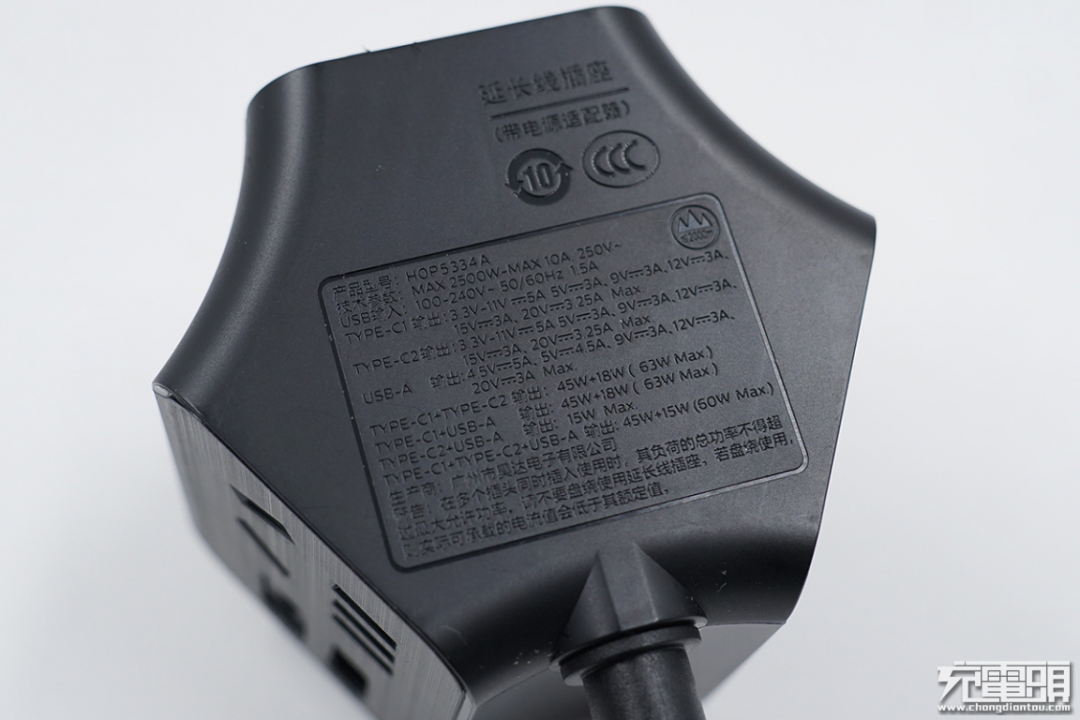

底部印有参数，摘录如下：
延长线插座（带电源适配器）
产品型号：HOP5334A
额定电压：250V~
额定电流：MAX 10A
额定功率：MAX 2500W
USB输入：100-240V~ 50/60Hz 1.5A
TYPE-C1输出：3.3-11V 5A 5V3A 9V3A 12V3A 15V3A 20V3.25A Max
TYPE-C2输出：3.3-11V 5A 5V3A 9V3A 12V3A 15V3A 20V3.25A Max
USB-A输出：4.5V5A 5V4.5A 9V3A 12V3A 20V3A
TYPE-C1+TYPE-C2输出：45W+18W（63W Max）
TYPE-C1+USB-A输出：45W+18W（63W Max）
TYPE-C2+USB-A输出：15W Max
TYPE-C1+TYPE-C2+USB-A输出：45W+15W （60W Max）
3、插头与线材

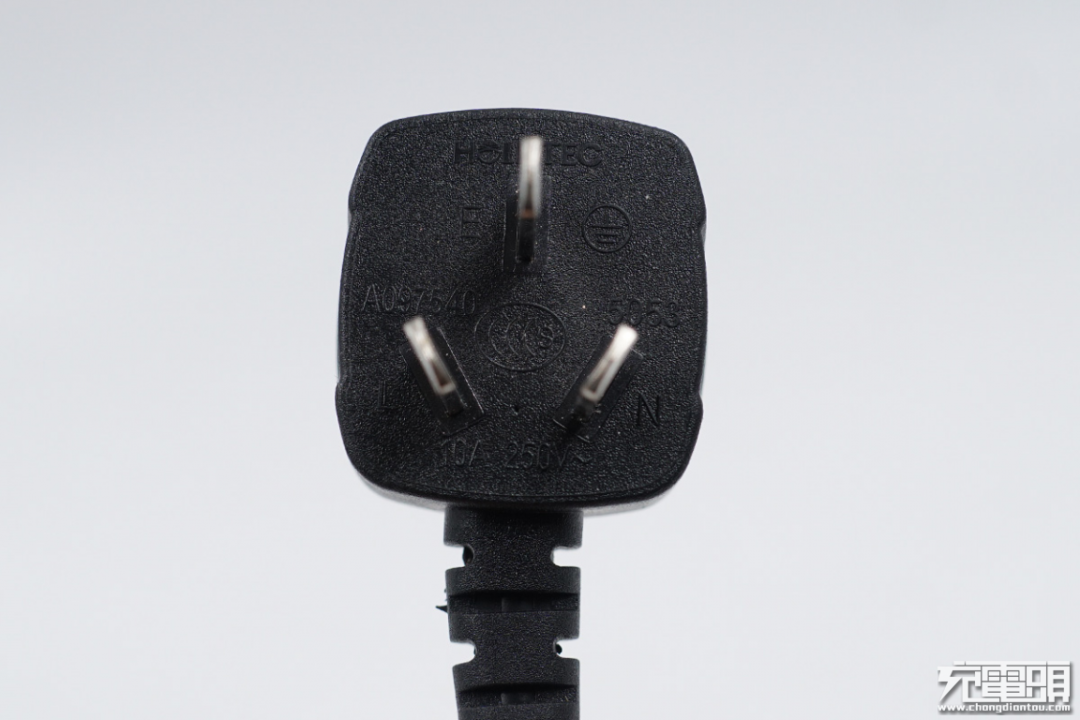

ON这款延长线插座的插头上带有3C认证LOGO，网尾出线口采用了开槽的防弯折包裹设计。

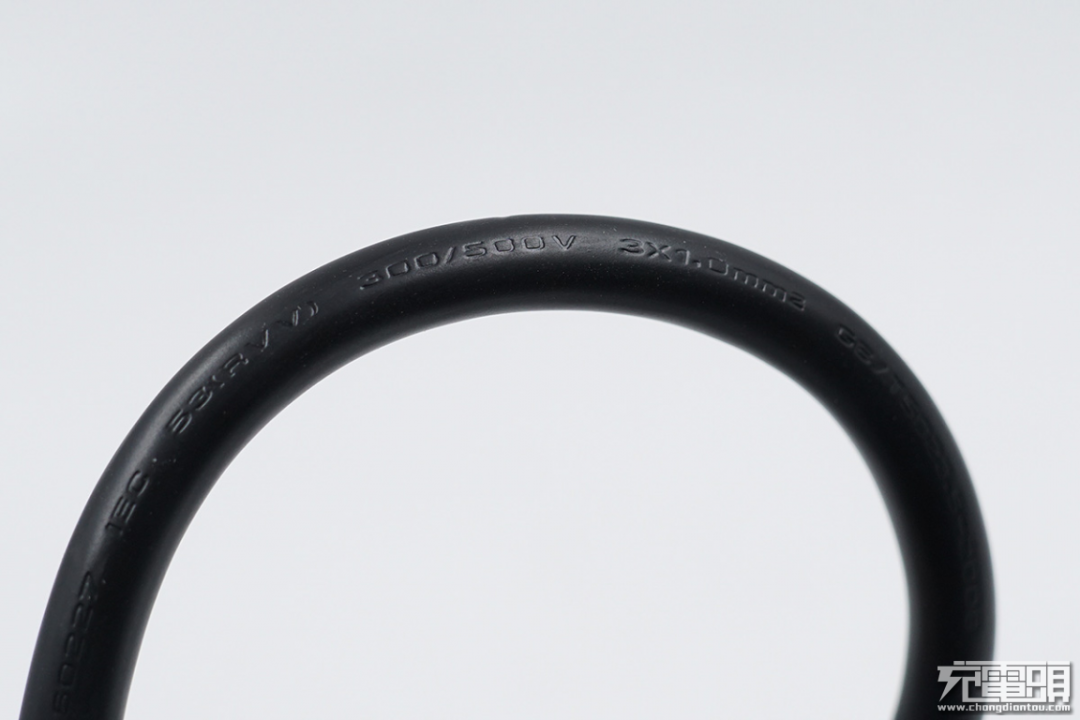

延长线采用了3×1.0mm²横截面线缆，符合新国标规范。1.0mm²线缆比起0.75mm²旧标准可承载的电流值更大，温升更低，大功率使用更加安全。

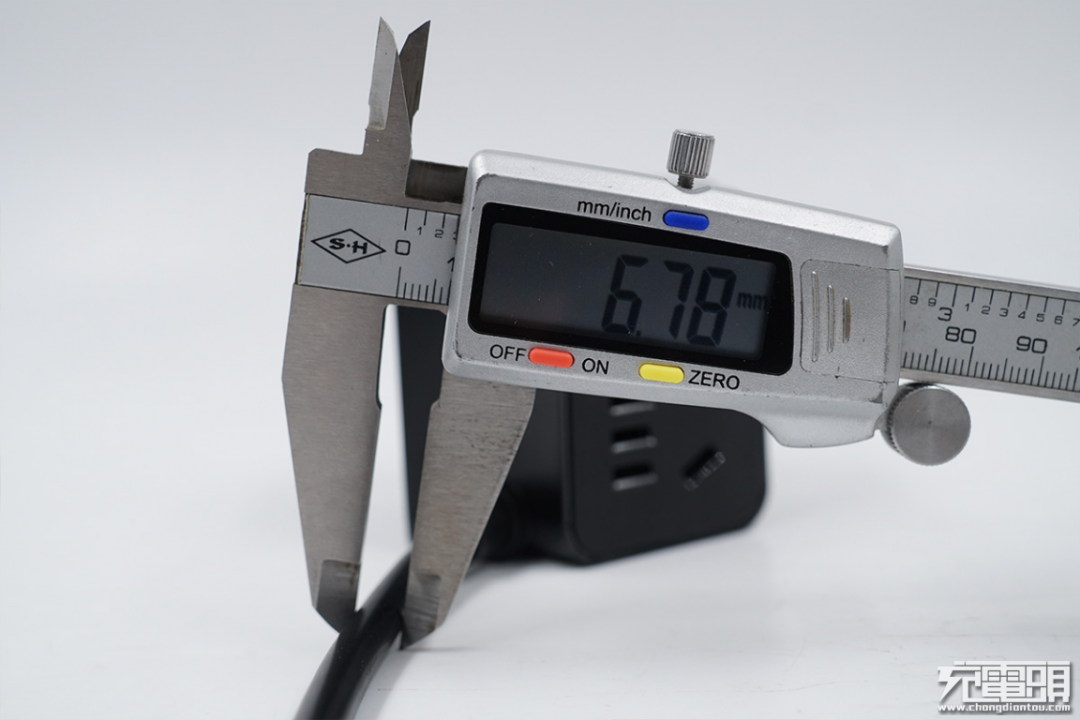

使用游标卡尺测得线材直径为6.78mm。

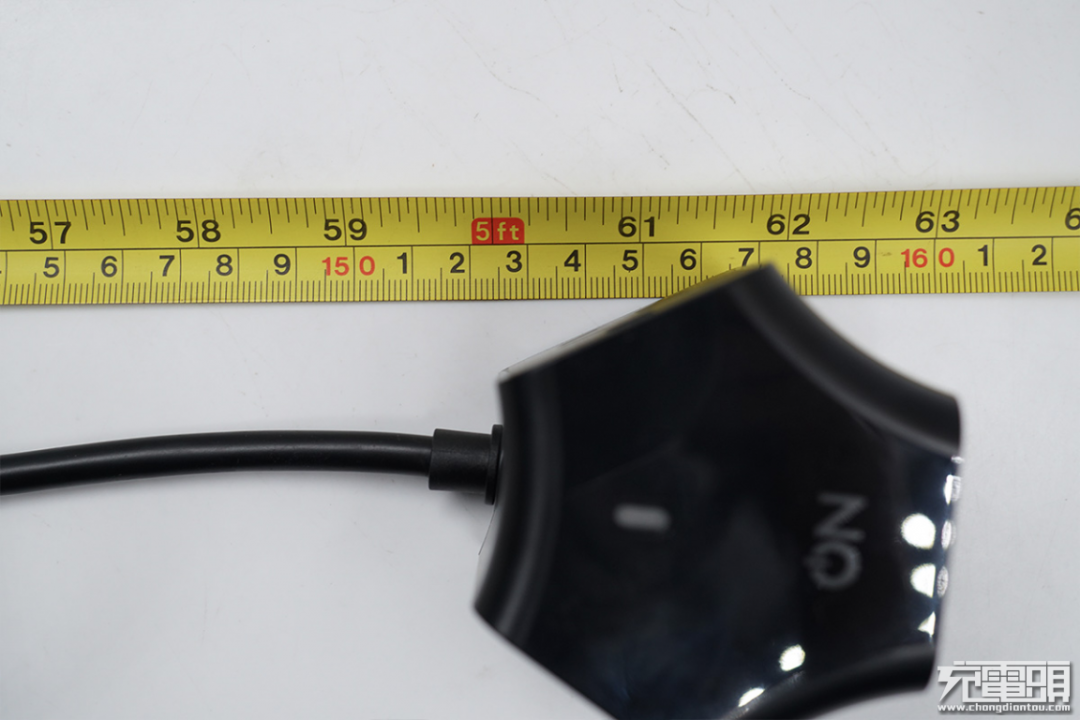

长度约为1.5m。
4、使用状态
ON 65W 2C1A氮化镓插座Y形三角设计让插孔分开三个面，没有传统插线板那种孔距的概念，插上三个插头完全不会干扰。
二、基础性能测试
1、USB-C快充协议检测

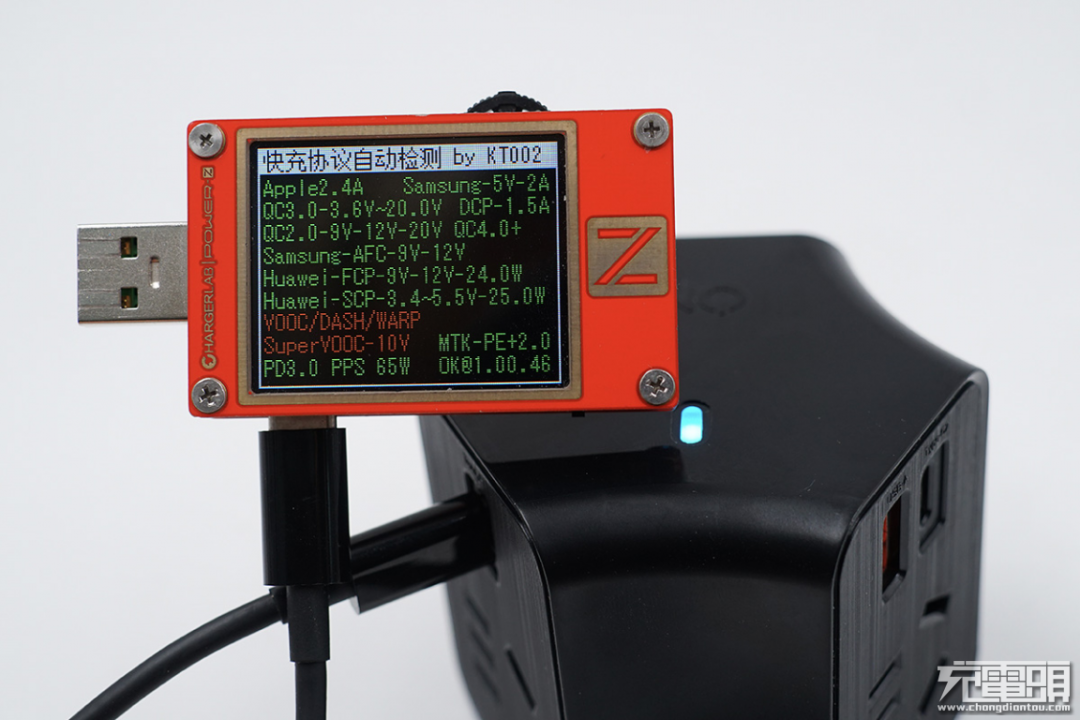

使用ChargerLAB POWER-Z KT002检测USB-C1口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP协议，以及QC2.0/3.0、QC4.0+、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS多个快充协议。

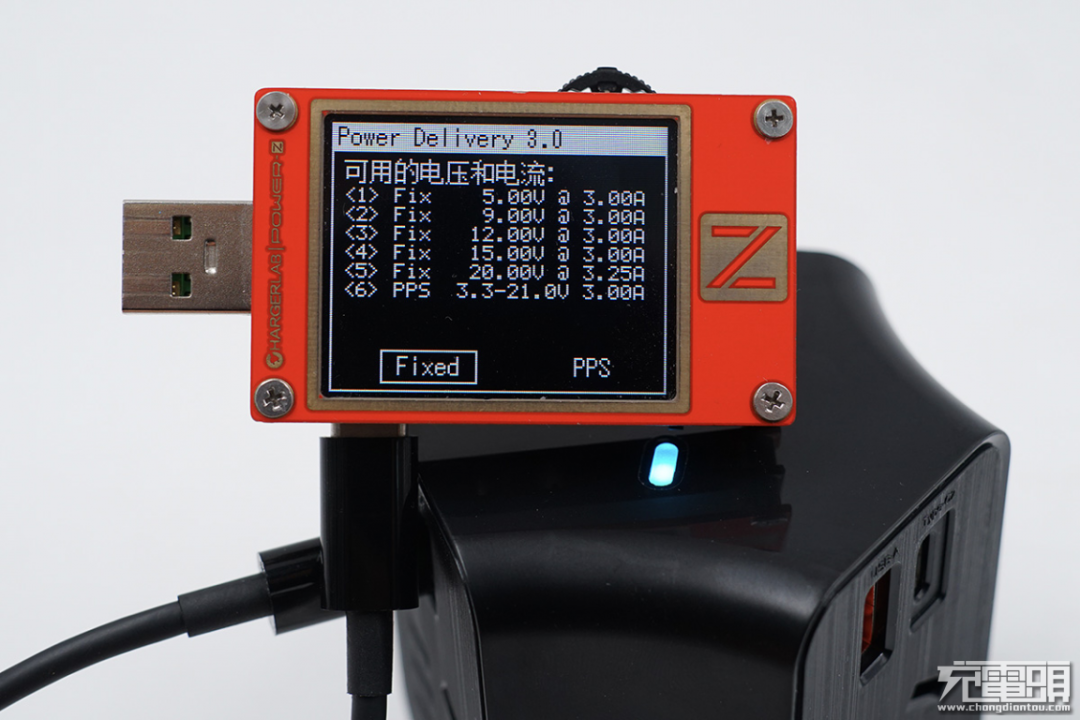

除此之外，PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V/3A一组PPS电压档位。
使用ChargerLAB POWER-Z KT002检测USB-C2口的输出协议，与USB-C1一致。

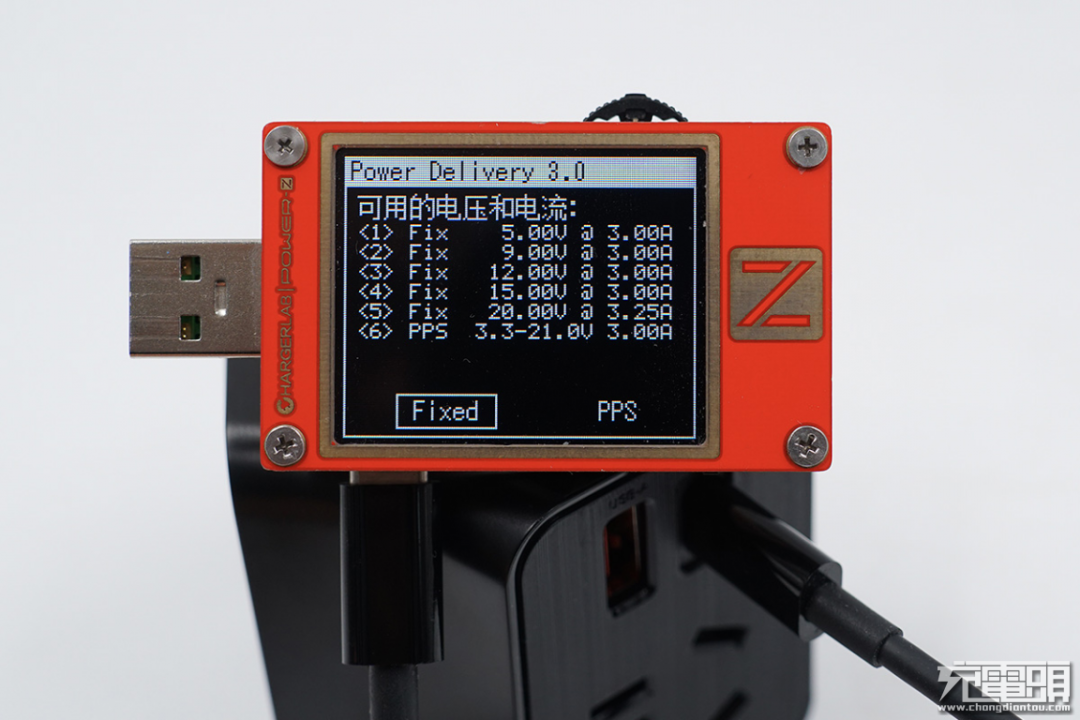

PDO报文显示USB-C2口也具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V/3A一组PPS电压档位。
2、USB-A快充协议检测

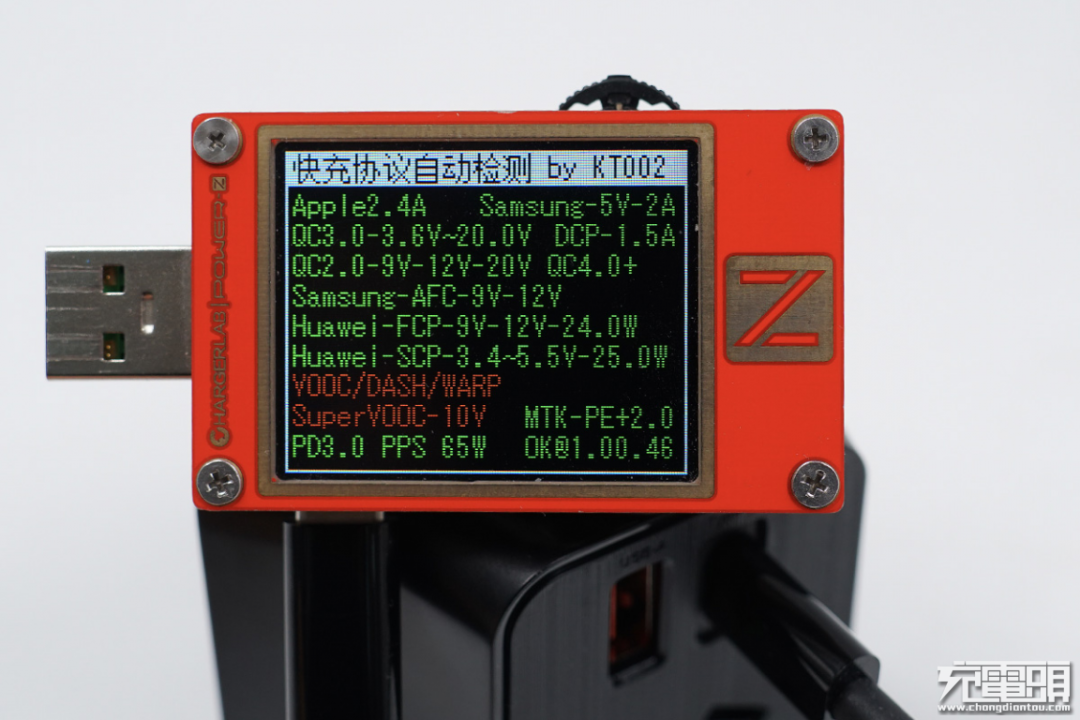

最后使用KT002检测发现USB-A口支持Apple 2.4A、Samsung 5V/2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0多个快充协议。
3、USB-C充电兼容性测试
充电兼容性非常重要，直接决定了一款充电器对某款手机能不能用，所以每个充电器在我们实验室都要经过一番“折腾”。

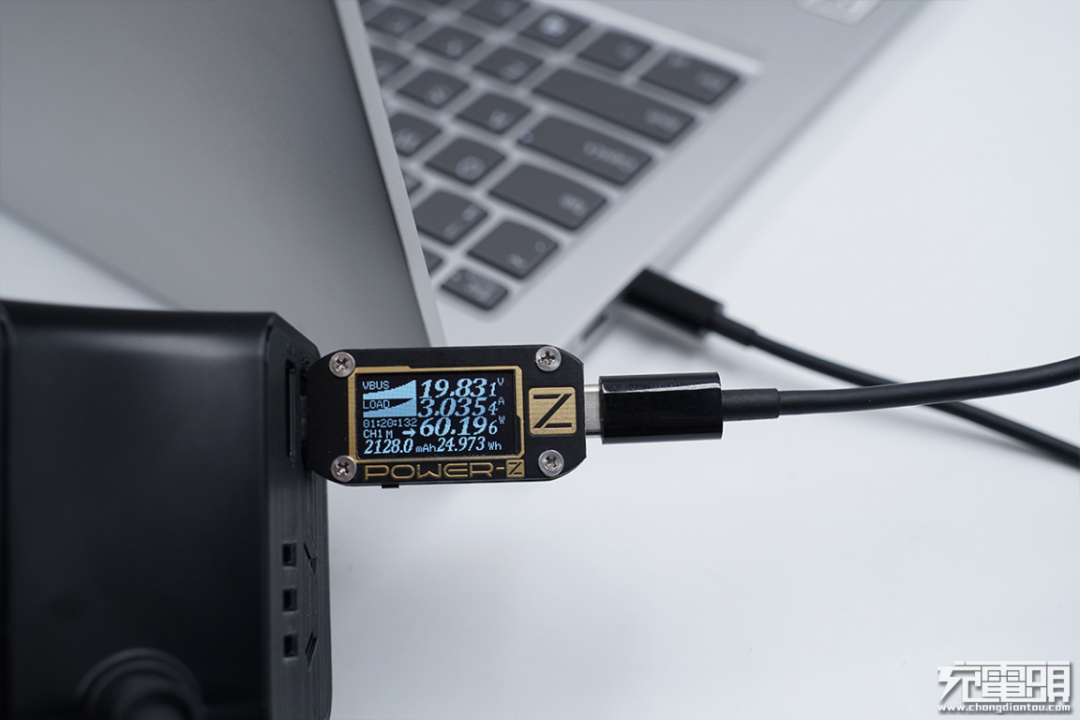

先看个代表，使用插座的USB-C接口为联想小新Pro 14充电，功率超过60W，确实不错。

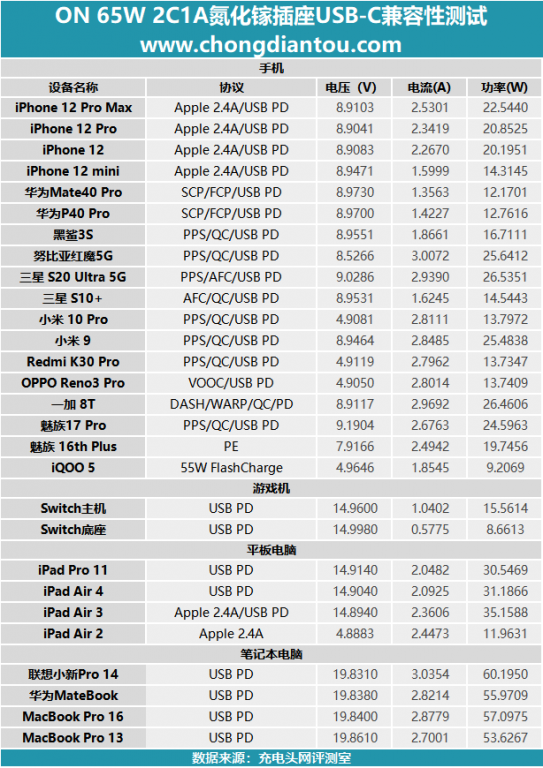

为了方便大家查阅，我们将USB-C接口的测试数据整理到表格中。可以看到如同快充协议测试结果一般，苹果家的设备都握手正常；联想和华为的两台笔记本各自在60W和55W左右，相当不错了。
安卓阵营中，三星S20U、一加8T、红魔、小米9、魅族17 Pro都超过20W，也很不错了。

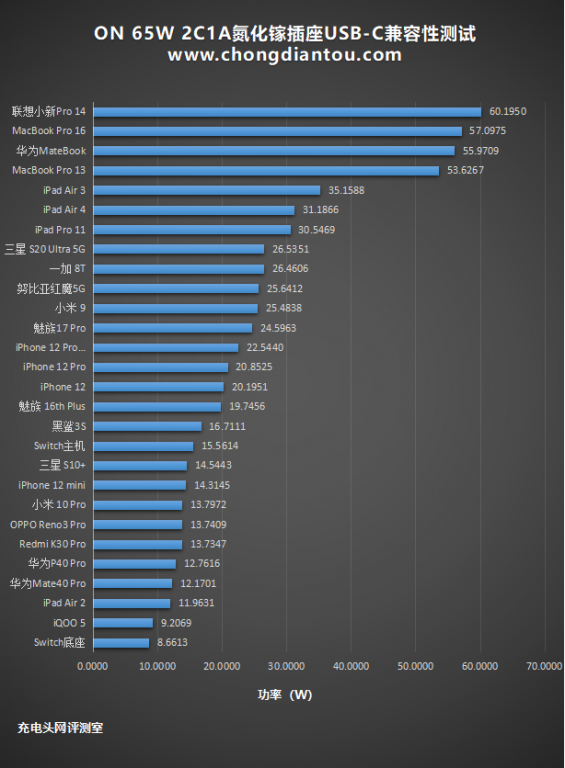

将数据整理到柱状图中，四台笔记本电脑一骑绝尘，紧随其后的是三台iPad，再往后就三星S20U、一加8T、红魔、小米9、魅族17 Pro，接着是iPhone 12系列。
4、USB-A兼容性测试

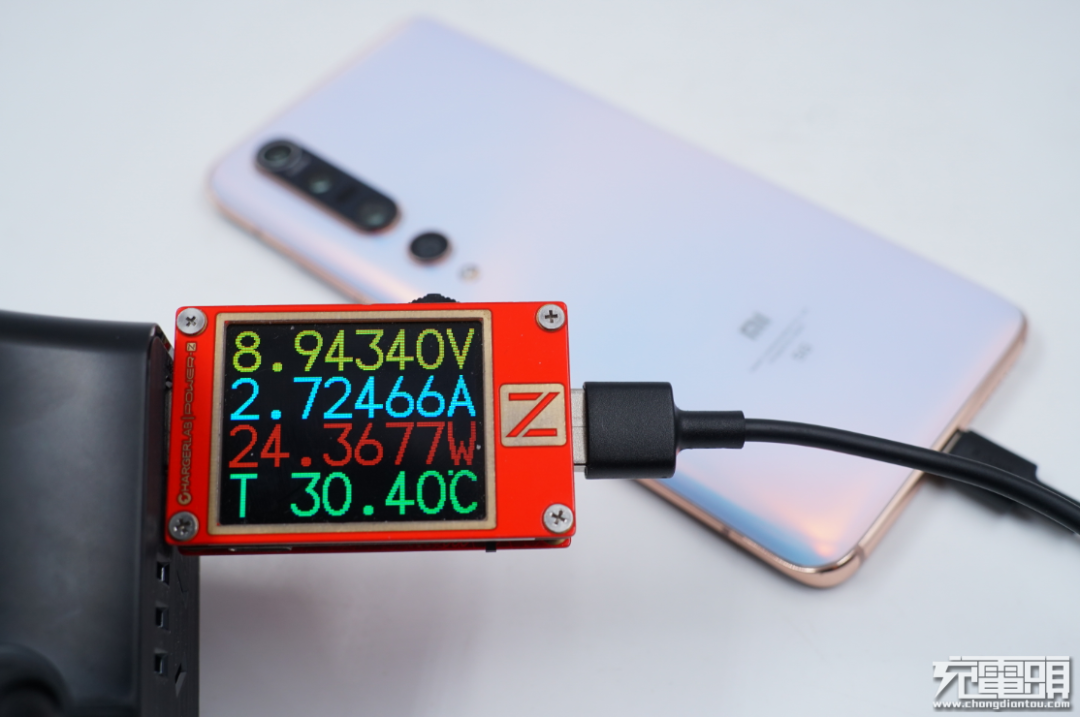

同样先看个代表，旗舰守门员小米10 Pro，功率超过24W，也可以说道说道了。

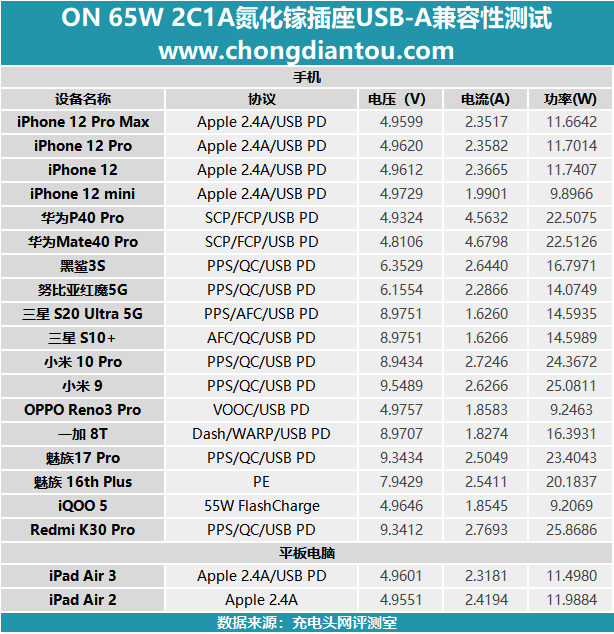

将USB-A的测试数据放在表格中，可以看到不管是安卓还是iOS设备的表现都符合快充协议检测的结果，这个USB-A接口对安卓设备支持更好一些。

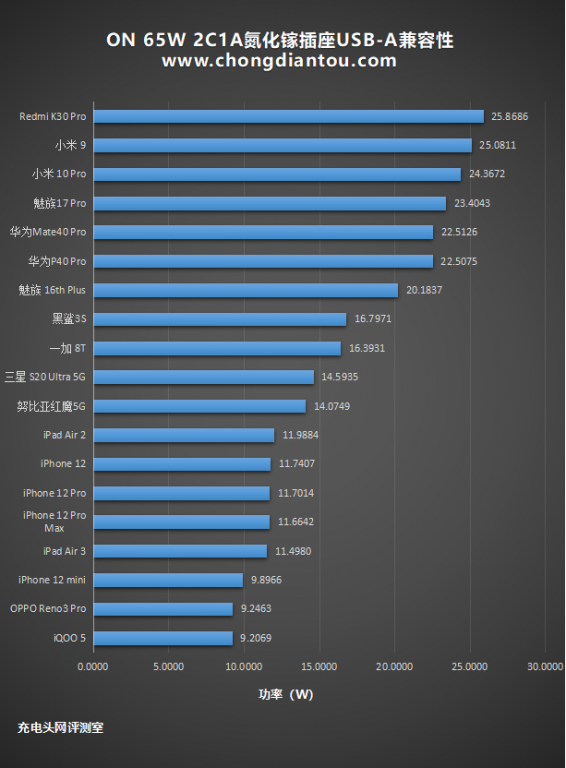

将数据放在柱状图中，前三名都是小米家族的手机，然后是魅族与华为的手机混杂。排名靠后的要么像iPhone 12 mini一样本身不行，要么像OV系的手机属于私有协议。
5、多口同时输出测试

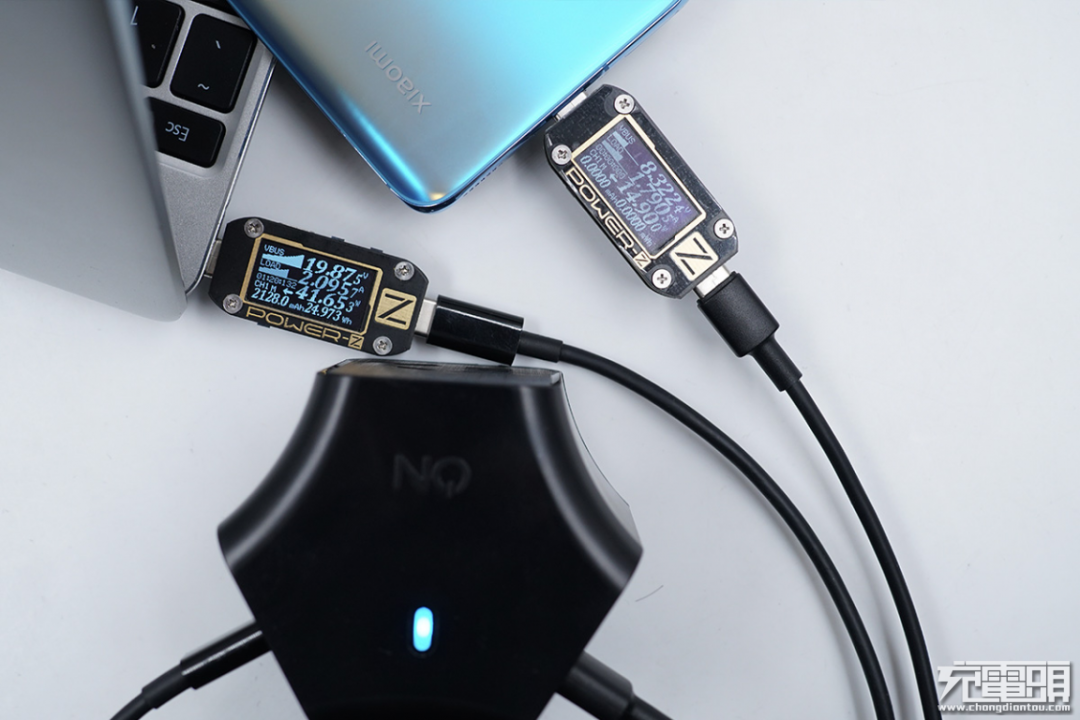

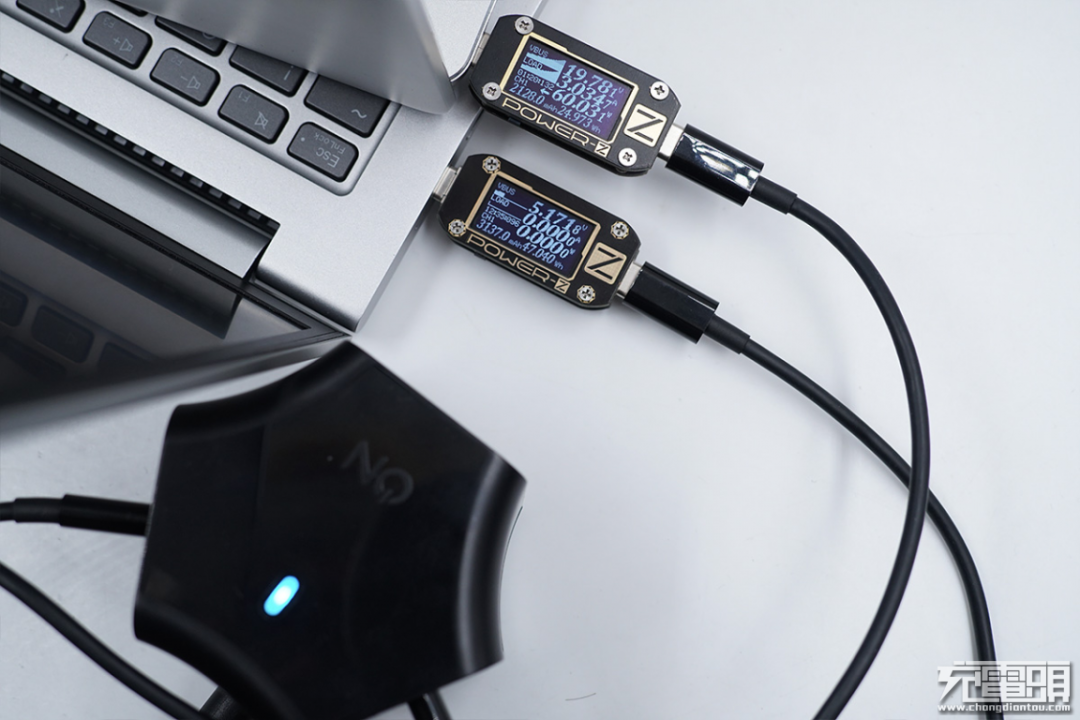

首先是USB-C1＋USB-A的搭配。使用USB-A为小米11充电，功率接近15W，同时使用USB-C1为华为MateBook充电，功率超过40W，充电器支持USB-C1和USB-A双口同时输出为设备快充。
然后是USB-C1＋USB-C2的搭配。使用USB-C1为华为MateBook充电，功率为60W，同时使用USB-C2为联想小新Pro 14充电，未充电。看来两部电脑中，联想“抢”电失败呀。

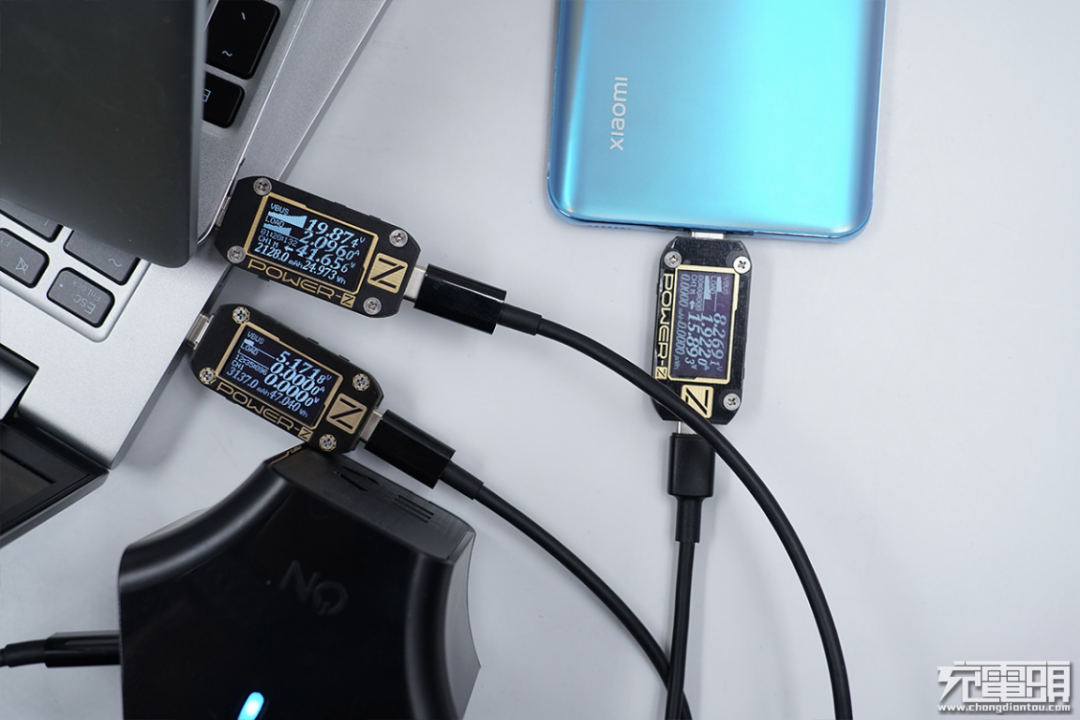

最后是三口同时输出USB-C1＋USB-C2＋USB-A这样的搭配。使用USB-A为小米11充电，功率接近15W；使用USB-C1为华为MateBook充电，功率超过40W，同时使用USB-C2为联想小新Pro 14充电，联想“抢”电再次失败。
三、充电实测
经过基础的兼容性和快充协议测试，相信大家对ON 65W 2C1A氮化镓插座的性能有了一定的了解，下面就在“实战”中检验吧。
1、全程充电测试
首先进行全程充电测试，模拟生活的使用场景，使用ON 65W 2C1A氮化镓插座的USB-C接口为联想小新Pro 14充电，来看一下充电全程的变化。
经过短暂开机时间，功率到达了20V 3A的功率档位；大功率输入持续了约40分钟，然后电流和功率开始下降直至1小时左右；随后功率随着电流的逐渐下降而下降直至结束。最高功率为20V 3.03A 60.76W。

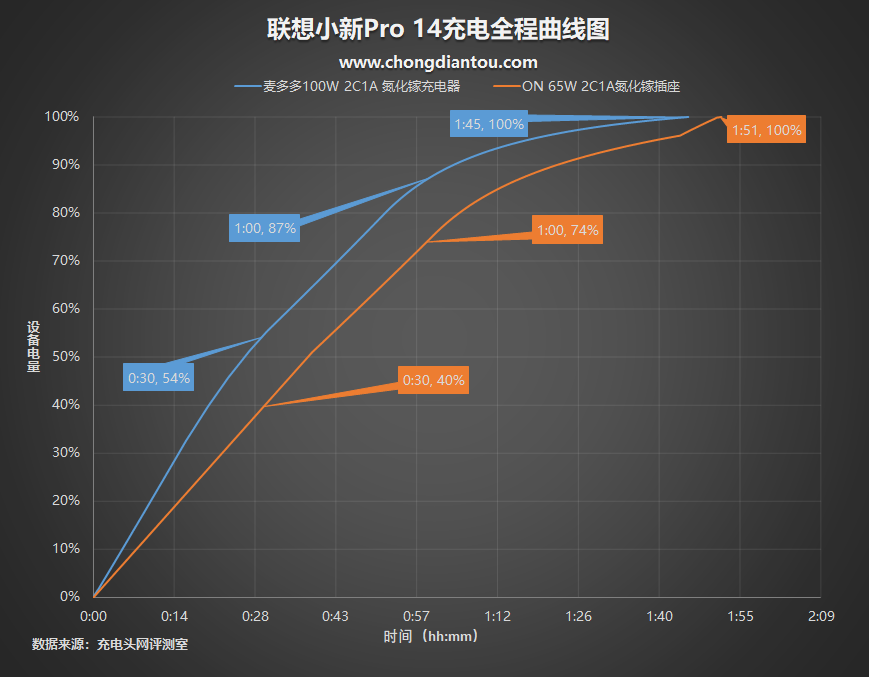

充电测试数据制作成曲线图，ON 65W 2C1A氮化镓插座（橙色曲线）半小时为联想小新Pro 14充入40%电量，1小时充入74%电量，全程耗时约1小时51分，相当不错。
作为对比，将我们之前评测的麦多多100W 2C1A氮化镓充电器数据放入表格（蓝色），实事求是的说，ON插座在前面速度略有落后，但充满的总时长也仅仅慢了6分钟。这里需要强调的是麦多多可是个100W的充电器，ON插座最高65W的输出已经接近麦多多的速度，确实不错了。
2、最大输出功率

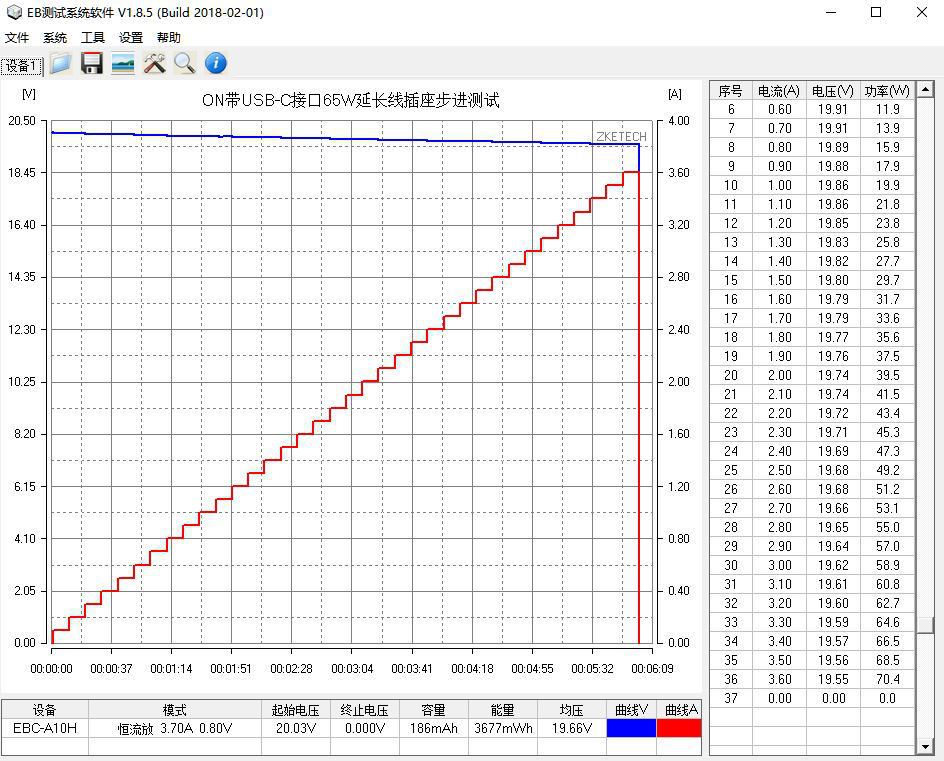

使用EB程控电子负载测试ON 65W 2C1A氮化镓插座的最大输出功率，以0.1A为电流步进幅度，10秒为时间间隔，最终录得最大输出为19.55V 3.6A 70.4W。

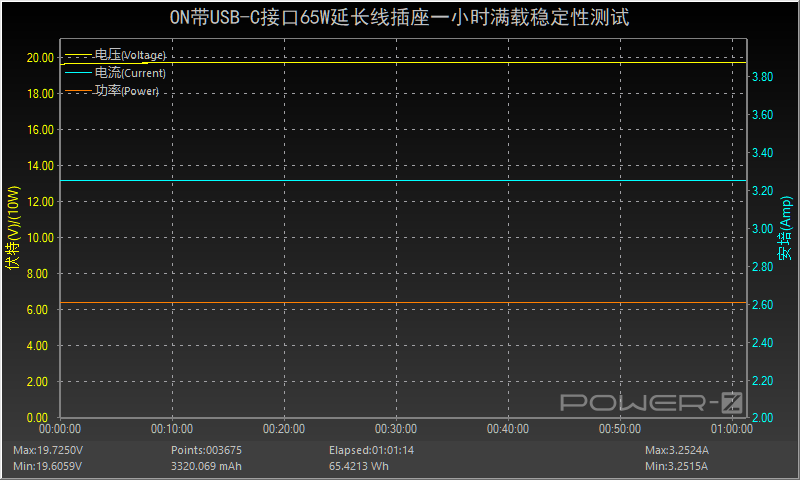

3、一小时满载稳定性测试
按照额定功率20V 3.25A 65W满载对充电器进行稳定性测试，测试时间为一小时，测试过程中电压值呈水平直线，无明显波动情况，长时间满载比较稳定。
4、温升测试
前面已经说了，ON 65W 2C1A氮化镓插座是将氮化镓充电器融入己身，所以我们几乎是将其当作充电器来进行全面测试。
充电器热量跟功率密度、效率值、内部方案设计、环境温度等等有关，功率密度低的产品因为体积大有足够的空间让元件布局隔开，表面温度会较低，但体积往往十分巨大。
而功率密度高的产品，内部往往采用了立式插板元件堆叠等设计，尽可能地将充电器做小方便用户携带，理论上温度会比功率密度低的产品热。
另外单口充电器与多口充电器因为电路设计上不同的发热也有区别，单口充电器属于AC to DC直接输出方式，多口充电器则是AC to DC to DC，经过二次压降发热量相对单口充电器会高一点。
作为参照，满载一小时测试中，低功率密度的氮化镓充电器满载温度一般在60-70度之间，而高功率密度的单口氮化镓充电器一般在70度左右，高功率密度的多口氮化镓充电器温度一般都会超过70度。

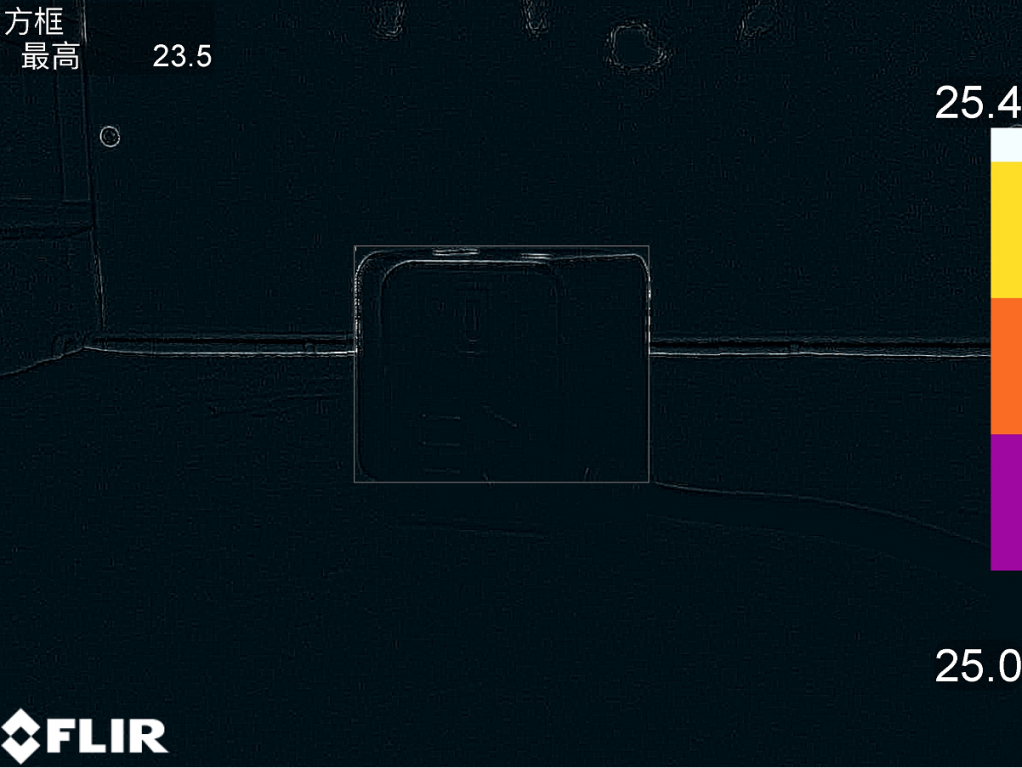

对ON 65W 2C1A氮化镓插座的温升进行测试，测试条件为在温度约为25℃的恒温箱中以20V 3.25A 65W的功率持续输出一小时的温升情况进行测试。准备开始前，当前最高温度为23.5。

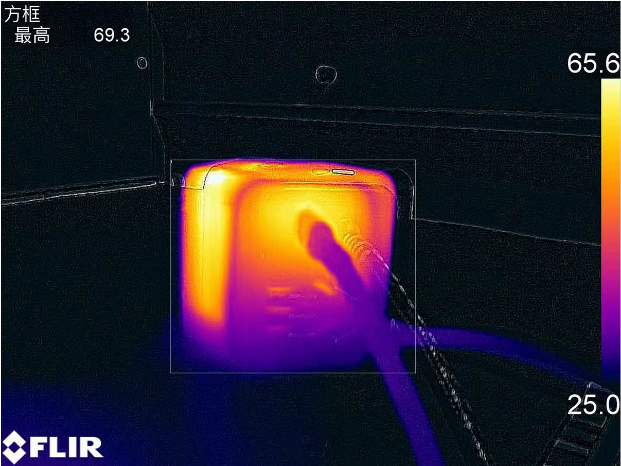

一小时后，当前最高温度为69.3℃，温度上升了45.8℃。

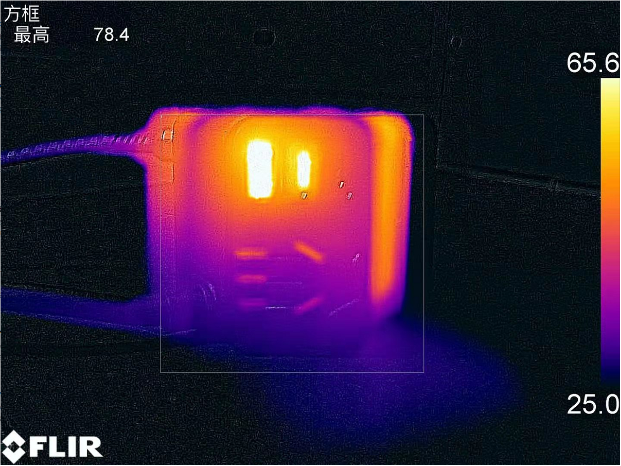

再来看另一面的温度，最高温度为78.4℃，温度提高了54.9℃。
温升测试小结
一小时满载温升环节是用来测试充电器在极限使用的情况下的发热情况，用户日常使用中很少会遇到这种长时间满载的情况。手机、平板、充电宝等数码设备功率不大，温升会较为缓和，而笔记本充电则会随着电量逐渐饱和而降低功率，发热也会同步降低。
目前国家标准中对充电器表面温度要求是，不高于95度。ON 65W 2C1A氮化镓插座温度控制不错，测试最高温度符合标准。
四、纹波、转换效率及待机功耗
前面的基础性能测试以及极限场景测试基本能够让我们了解一款充电器的优劣，很多朋友想“进阶”一下，了解充电器一些难以显现的细节数据，比如纹波和转换效率等。
1、纹波测试
ON 65W 2C1A氮化镓插座在110V 60Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：
空载情况下：五个档位输出时纹波峰峰值从10.4mVp-p到38.4mVp-p不等。

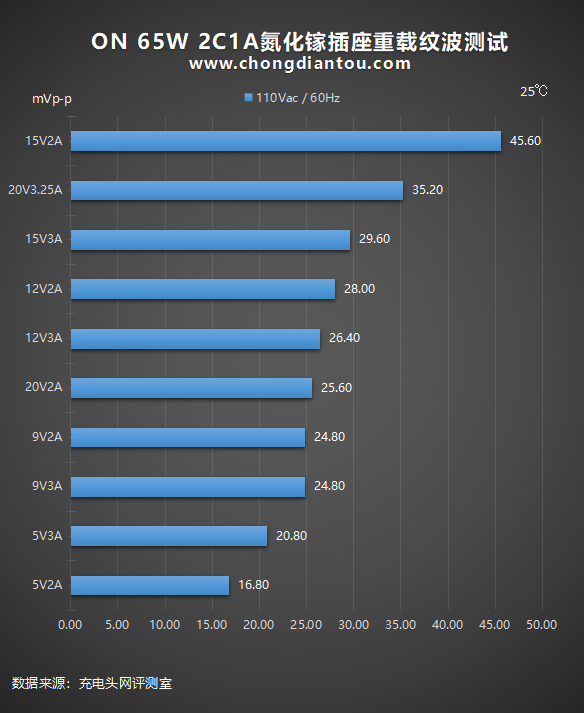

重载情况下：十个档位输出时纹波峰峰值从16.8mVp-p到34.3mVp-p不等。
ON 65W 2C1A氮化镓插座在220V 50Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

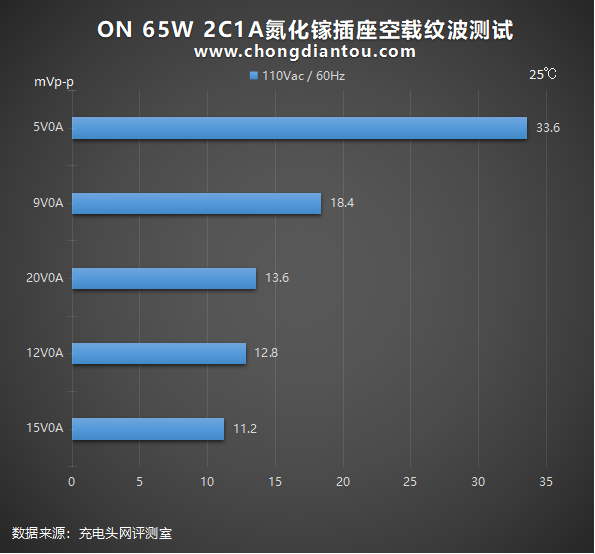

空载情况下：五个档位输出时纹波峰峰值从11.2mVp-p到33.6mVp-p不等。
重载情况下：十个档位输出时纹波峰峰值从16.8mVp-p到45.6mVp-p不等。
纹波测试小结
国家标准中充电器纹波要求是不高于200mVp-p，在110V 60Hz、220V 50Hz输入电压下，所有输出功率纹波峰峰值均低于200mVp-p这个标准很多，表现不错。
2、转换效率
ON 65W 2C1A氮化镓插座在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：

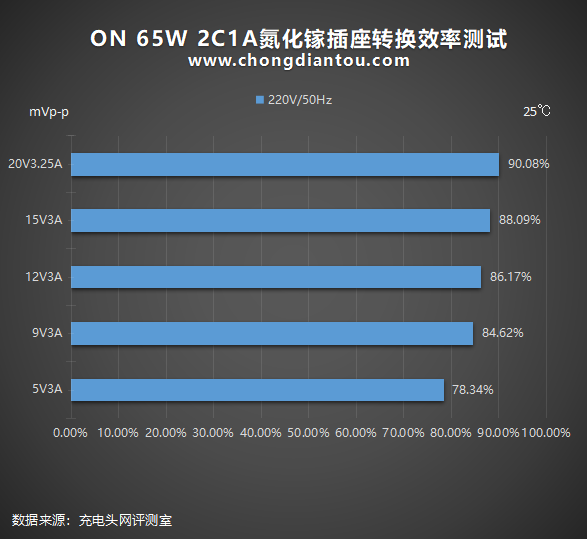

220V 50Hz下，将ON 65W 2C1A氮化镓插座在各个电压档位的输出功率拉满进行测试：五个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从78.34%到90.08%。
110V 60Hz下，充电器的转换效率从81%到89.3%。
转换效率测试小结
充电器(插座)本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。转换效率指的是充电器输出功率和输入功率的比值，也就是对电能的利用效率，转换效率越高越省电。
ON 65W 2C1A氮化镓插座将充电器“融入己身”，在110V 60Hz和220V 50Hz交流输入的各个电压档位下共测试出十个数据，从78.34%到90.08%不等。
3、待机功耗

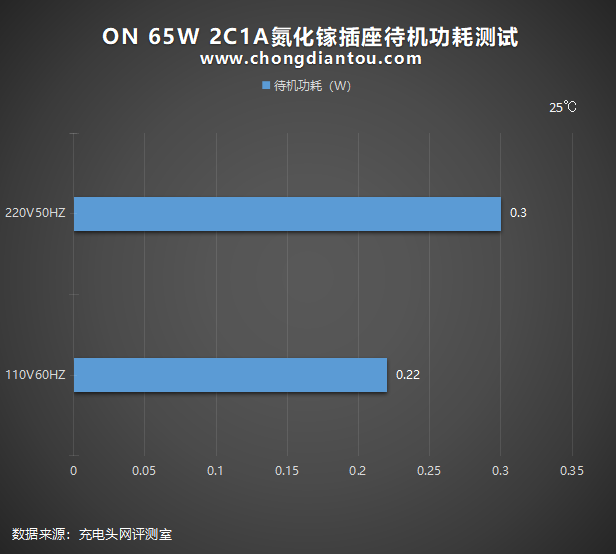

经过功率计测试，ON 65W 2C1A氮化镓插座在220V 50Hz的空载功耗为0.3W，换算下来一年损耗的电能约为2.6KW·h，若市价电为0.6元/KW·h，则充电器一年的空载功耗约为1.56元左右；
在110V 60Hz时的空载功耗为0.22W，换算下来，则充电器一年的空载功耗约为1.2元左右。
充电头网总结
ON 65W 2C1A氮化镓插座采用Y形三角立体设计，神似摩天轮，既大幅度浓缩了插座体积，也提高了各插孔利用率。插座整体以黑色为主，点缀指示灯，总体外观不俗。
插座集成了3个AC输出与3个USB输出，支持5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V/3A一组PPS电压档位。这也是其最大的亮点——支持65W PD输出，基本满足笔记本的需求，居家旅行必备。
快充协议方面USB-C与USB-A都支持Apple 2.4A、Samsung 5V/2A、DCP协议，以及QC2.0/3.0、QC4.0+、AFC、FCP、SCP、MTK PE+2.0快充输出，可以为三台数码设备充电的同时还能对三个220V设备供电，可搭配超大功率充电器、风扇、音箱、电视等设备使用，十分灵活。
安全方面更也是重要的一环，ON 65W 2C1A氮化镓插座采用阻燃材质制作，1.5米长的线缆采用了3 x 1.0mm²横截面线芯，支持2500W / 10A使用，在所有2+3插孔内都使用了安全门，实测可以阻挡异物误插避免触电危险，对儿童尤为重要。
从产品角度而言，ON 65W 2C1A氮化镓插座与紫米带65WUSB-C接口插线板这样的产品虽然形态不同，但本质思路是一致的，都是将插线板“融入己身”。一方面，插座的集成度非常高，用户基本省却了再买充电器的麻烦，另一方面这款插座对协议、功率段的支持都是数一数二的存在，代表了广泛的包容性。
