半小时为iPhone 12充电59%，品胜20W充电器评测
国内老牌3C配件品牌品胜于2003年在中国深圳成立，距今已在3C配件领域耕耘多年。在市场发展上品胜在线上与线下同步发力，相信很多用户都会在商场、商店等场所看到品胜的产品，就连笔者家的楼下便利店都可以看到品胜的产品，足见其在线下的普及程度了。
iPhone 12不再标配充电器彻底引爆了20W PD快充的市场，国内老牌3C配件品牌品胜自然也同步顺应趋势推出了数款20W PD充电器来满足iPhone 12用户的需求，近日充电头网了解到，品胜再度推出了新款20W PD充电器，来为iPhone 12用户提供更多选择，一起来看看。
一、品胜20W PD充电器介绍
1、产品包装
产品的包装盒整体呈现黑色的外观，与正中间白色的充电器形成了强烈的反差对比。顶部带有挂钩方便线下商家上架售卖，同时也注明了品胜是中国国家乒乓球队战略合作伙伴。
2、品胜20W PD充电器

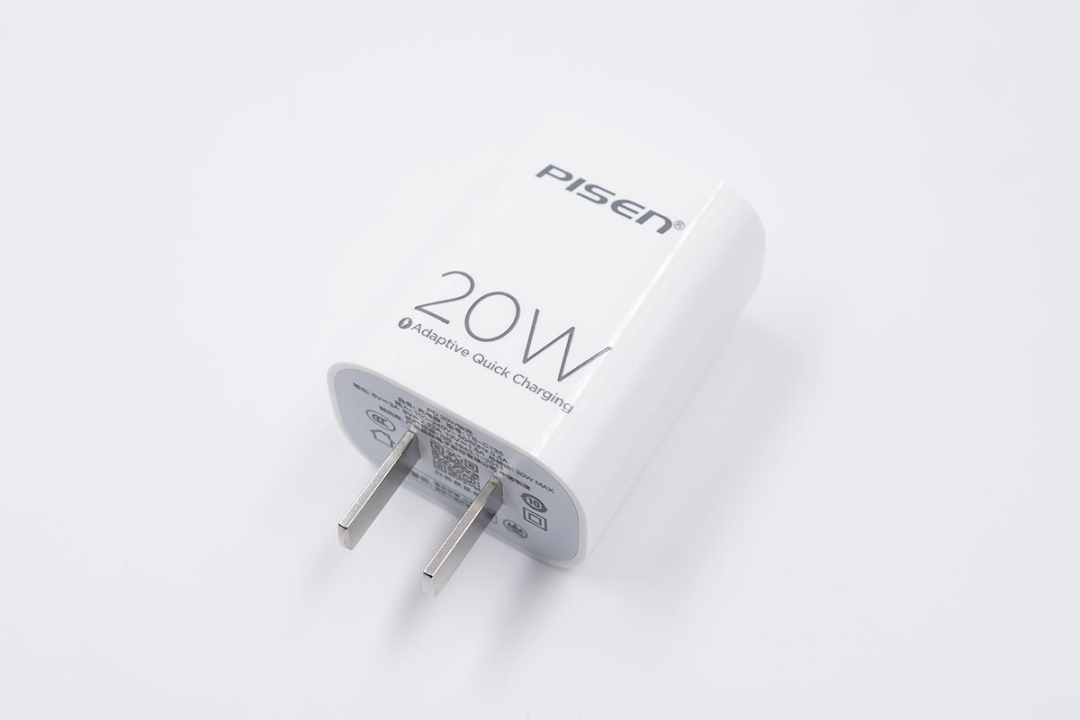

品胜20W充电器整体和苹果原装20W充电器造型差不多，白色的壳体上丝印了“PISEN”的品牌Logo以及20W的标识。
充电器采用单USB-C物理输出接口设计，且接口的位置在中间的位置，USB-C内部为黄色胶芯，下方的20W字样再一次的证明了产品的性能。

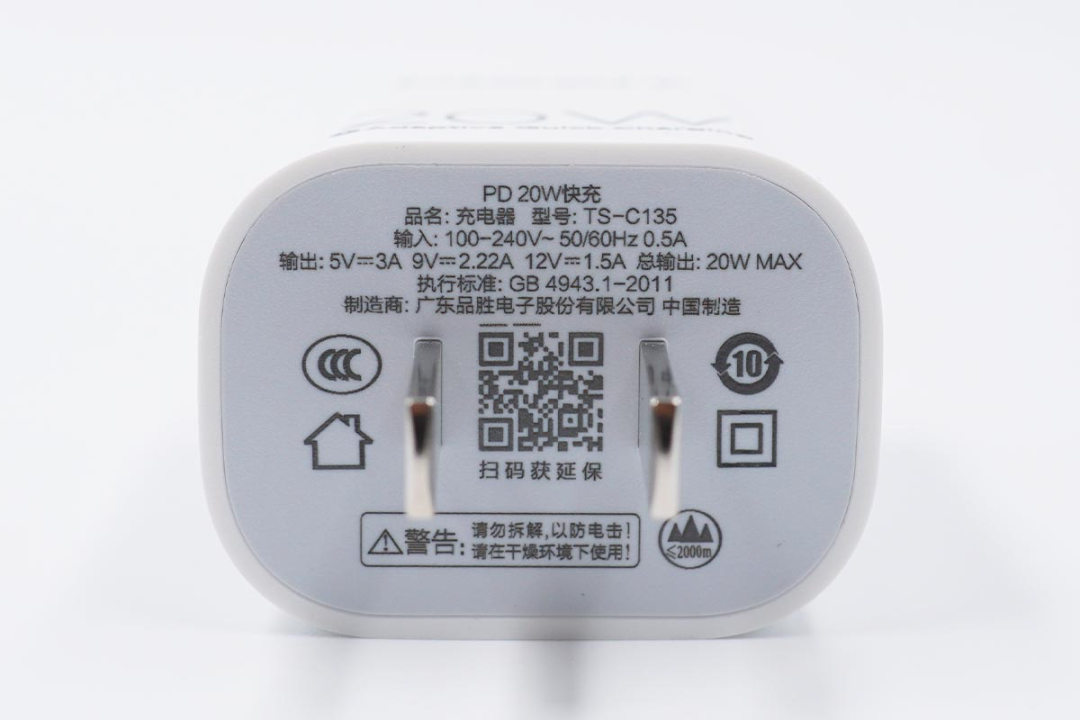

充电器的插脚为不可折叠的设计，同时在底部还丝印了产品的具体参数。
产品名称：PD 20W快充充电器
型号：TS-C135
输入：100-240V 50/60Hz 0.5A
输出：5V3A、9V2.22A、12V1.5A
总输出：20W
执行标准：GB4943.1-2011
制造商：广东品胜电子股份有限公司 中国制造
请勿拆解，以防电击！
请在干燥环境下使用！
3、体积重量参数

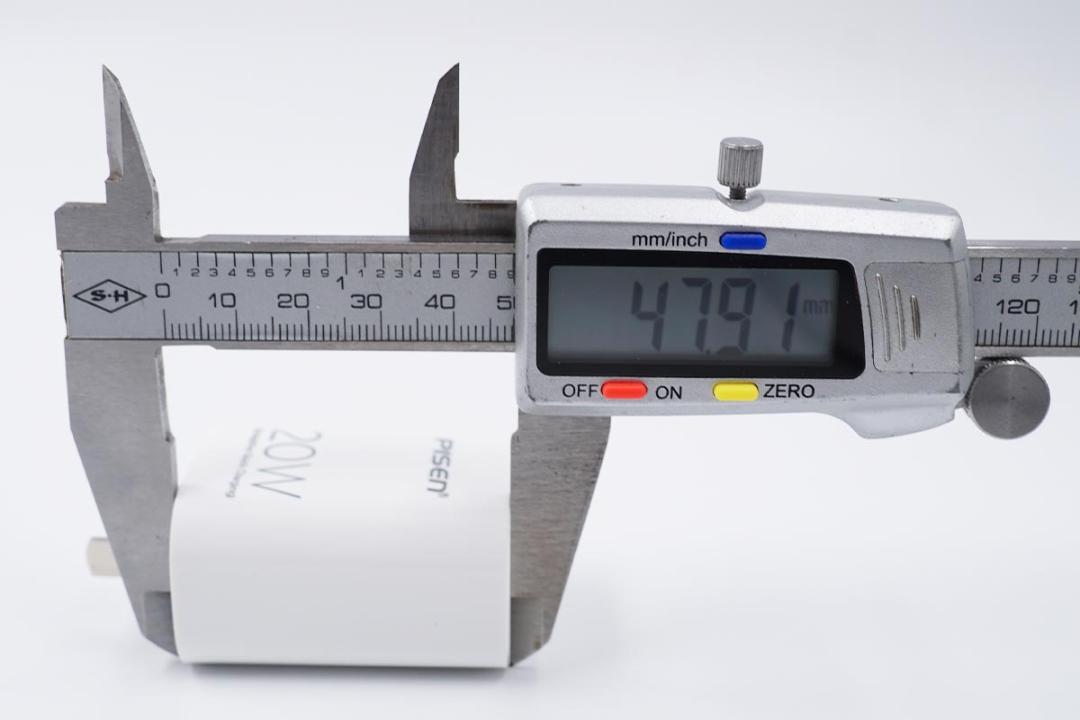

使用卡尺实测充电器不算插脚的长度约为47.91mm。

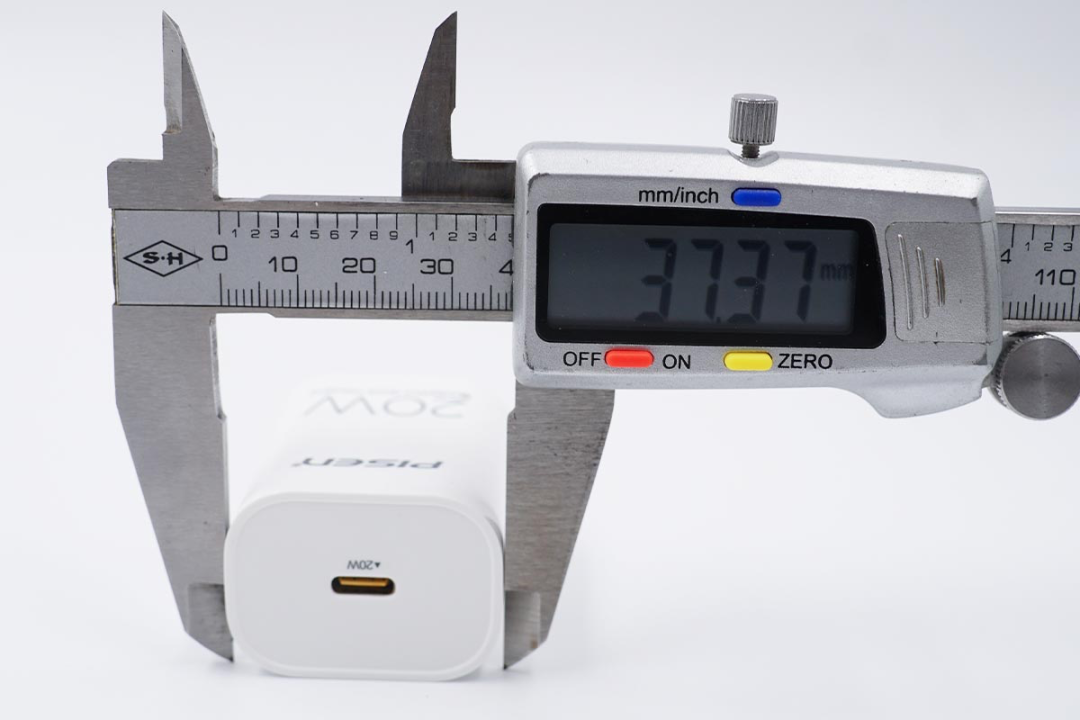

宽度约为37.37mm。

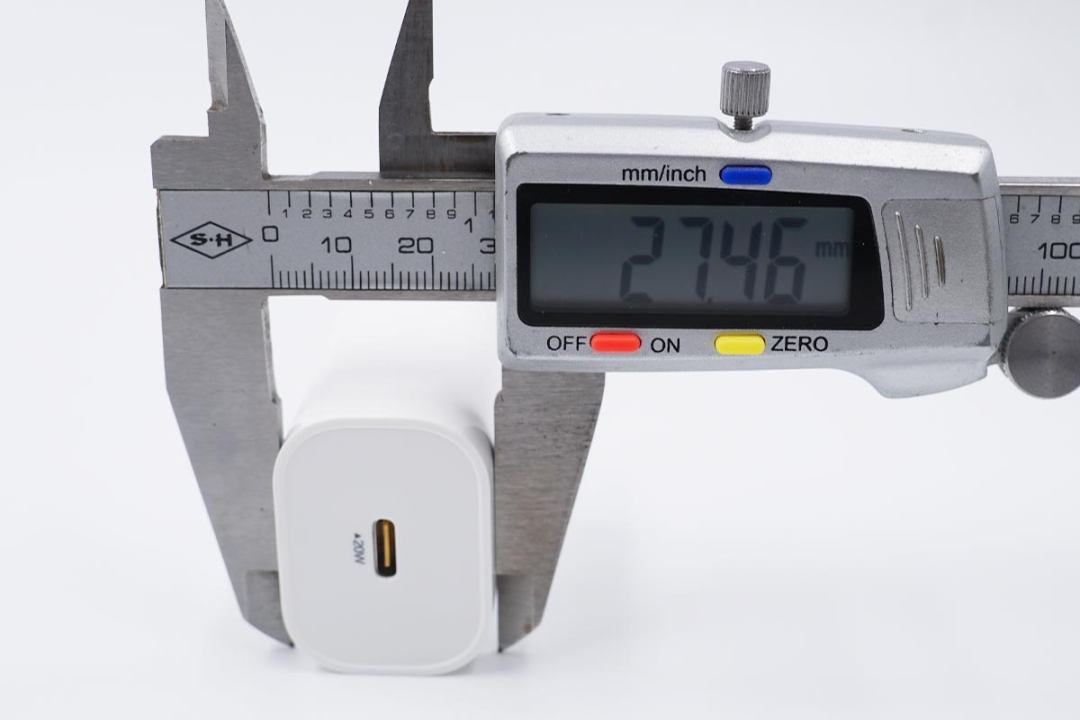

厚度约为27.46mm。
充电器的三维参数为47.91x37.37x27.46mm，充电器的体积约为49.164cm³ ，按照最大输出功率20W来计算，进而得出充电器的功率密度为0.4W/cm³ 。

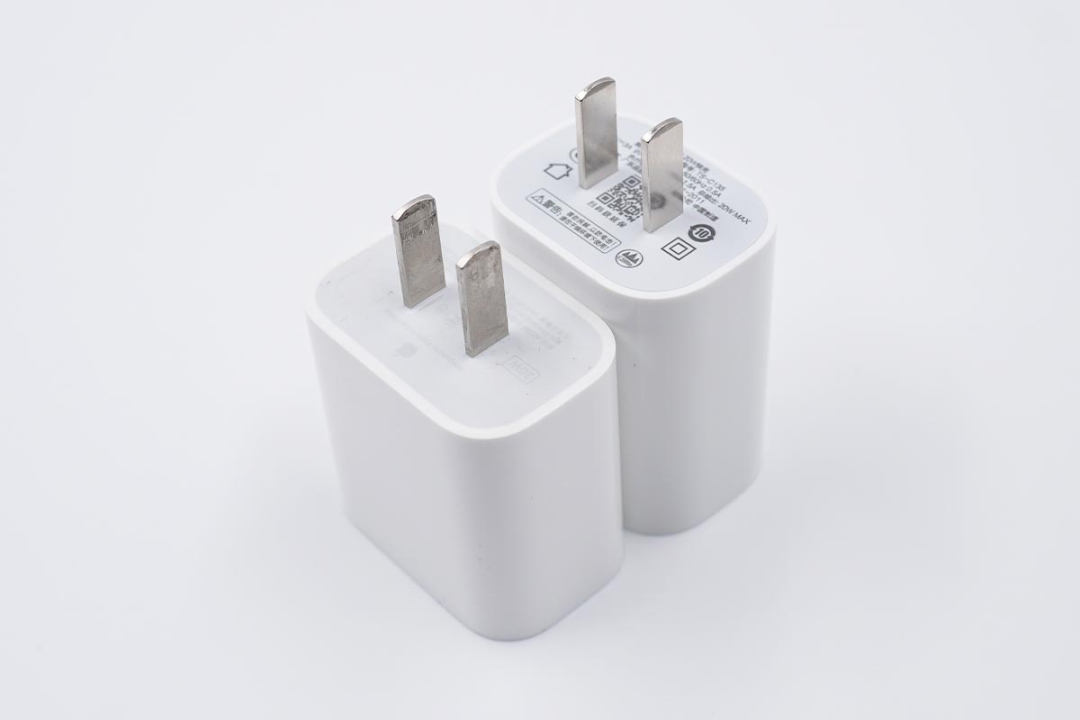

和苹果20W放在一起比较，相较于苹果20W充电器要更加细长一些。

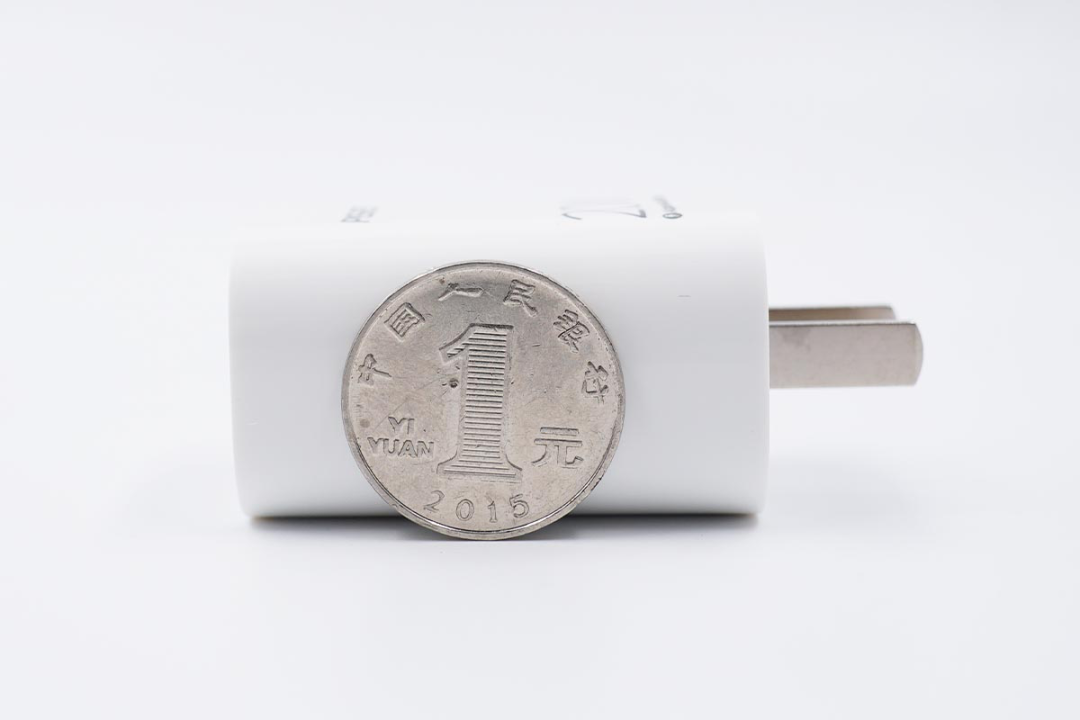

整个充电器的厚度大致和立着的一元硬币相当。

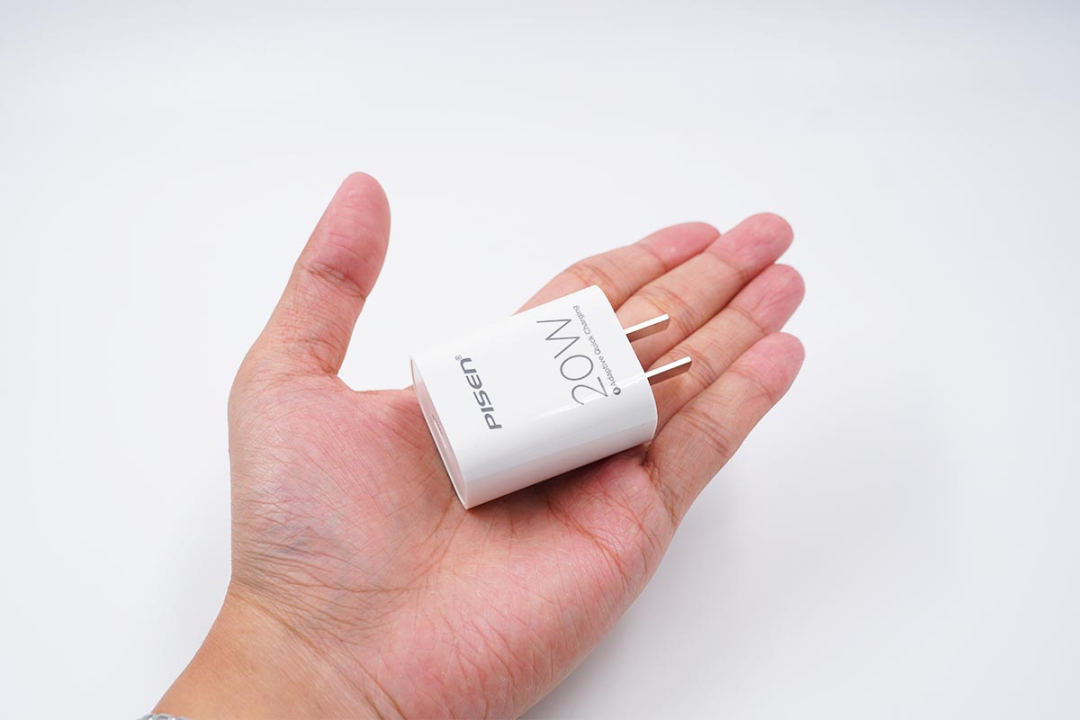

放在手上的直观感受，体积大小和苹果20W差距不大。
充电器的净重约为48.8g。
二、协议检测
下面来看看品胜的这款20W PD充电器都支持哪些快充协议。
使用POWER-Z KM001C读取充电器的快充协议，实测支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、PD快充协议。

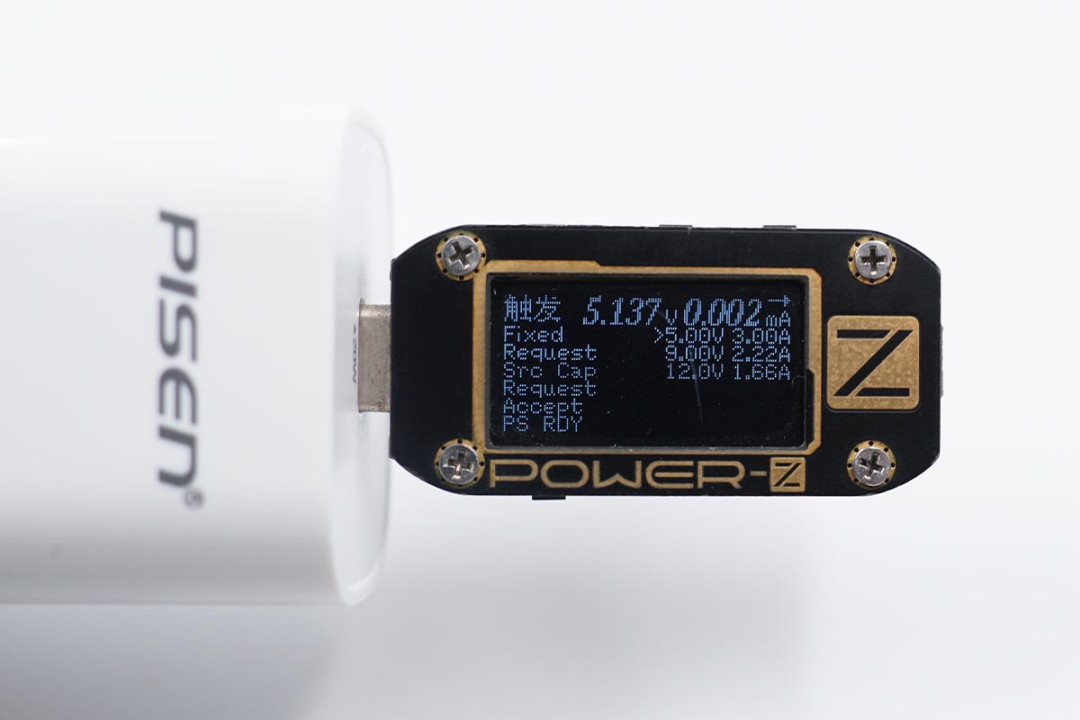

PD快充输出档位方面充电器支持5V3A、9V2.22A、12V1.66A三个固定电压档位，支持最高20W的输出功率。
三、充电兼容性测试
快充协议检测模块是测试充电器对于协议的支持情况，而充电兼容性测试模块是为了避免数据误差。
使用品胜20W PD充电器为iPhone 12 Pro Max充电，功率为9.07V 2.18A 19.77W，成功握手PD快充。

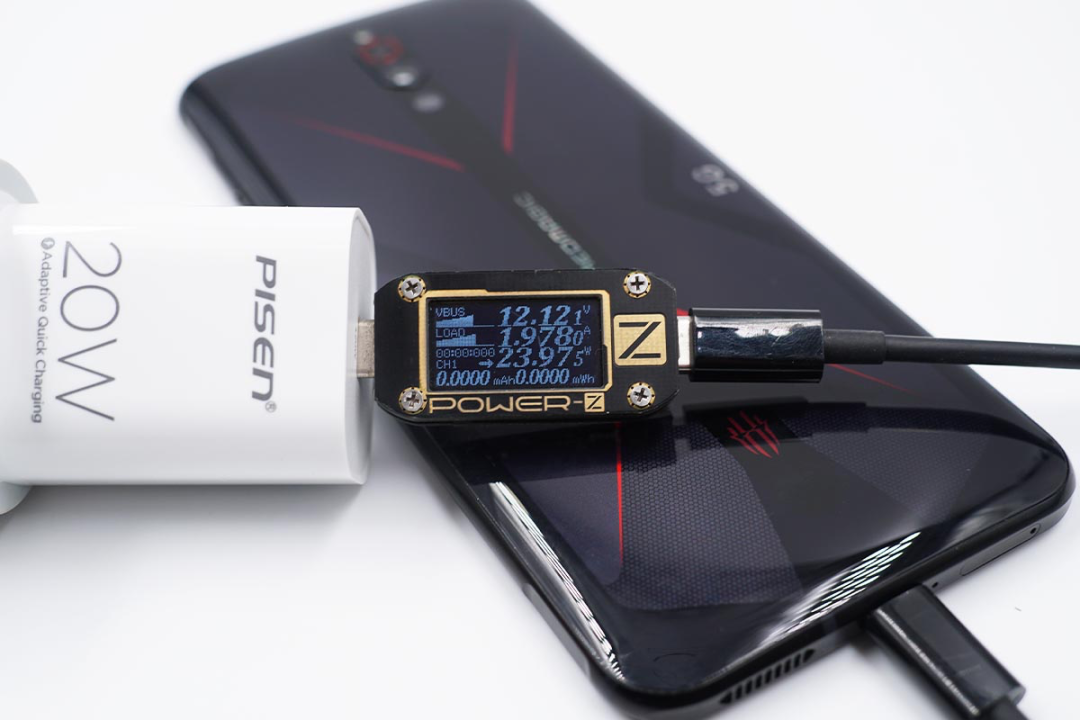

使用品胜20W PD充电器为努比亚红魔5G手机充电，功率为12.12V 1.97A 23.97W，功率已经超出了标称的最大值，看来充电器还是有一个功率盈余的。

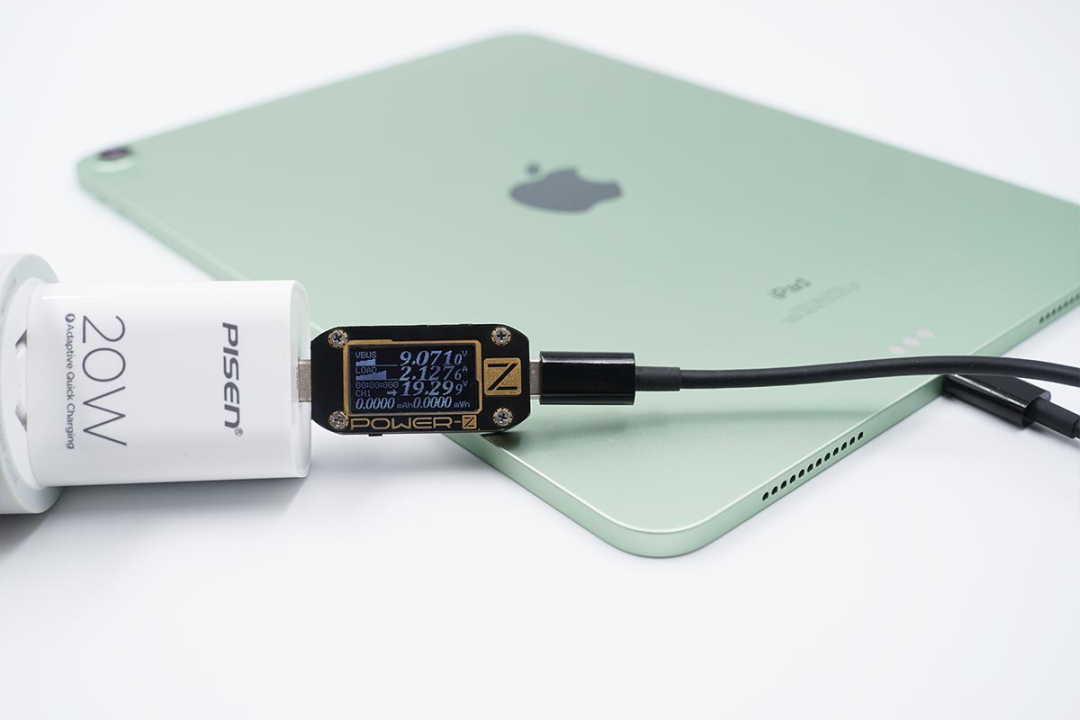

iPad Air 4仅支持USB PD快充协议，使用充电器为iPad Air 4充电，功率为9.07V 2.12A 19.29W。

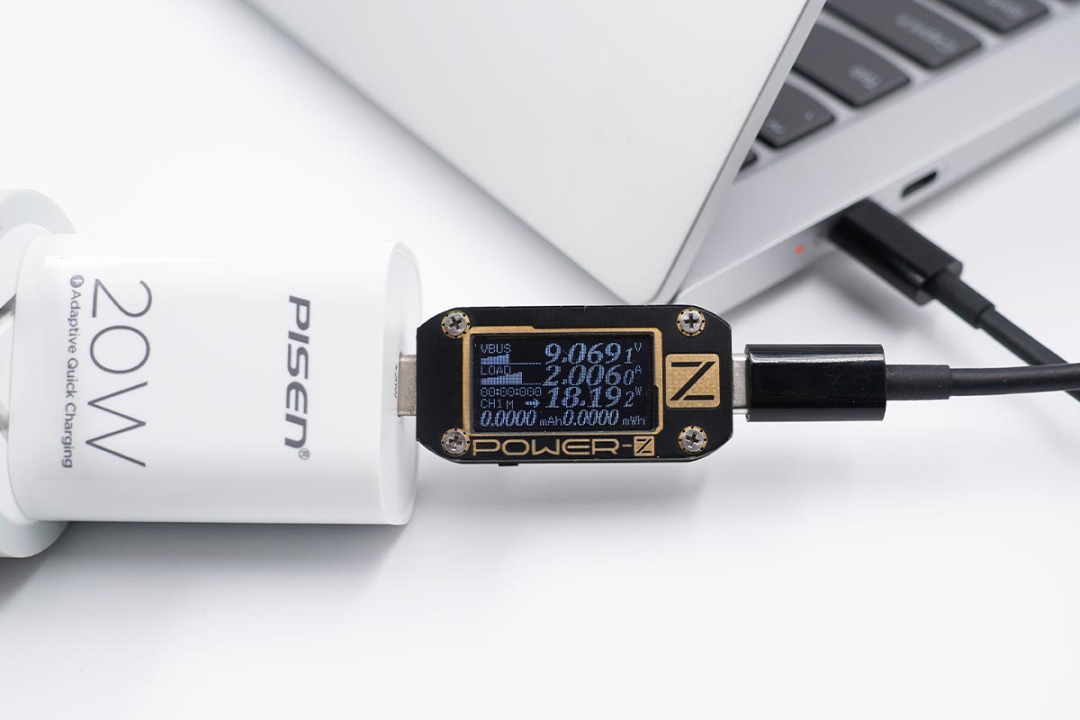

联想小新Pro 14仅支持USB PD快充协议，使用充电器为笔电充电，功率为9.06V 2.00A 18.19W。
当然，充电器也可以为小型用电设备提供支持，手环、蓝牙耳机等设备的充电问题也一并解决。

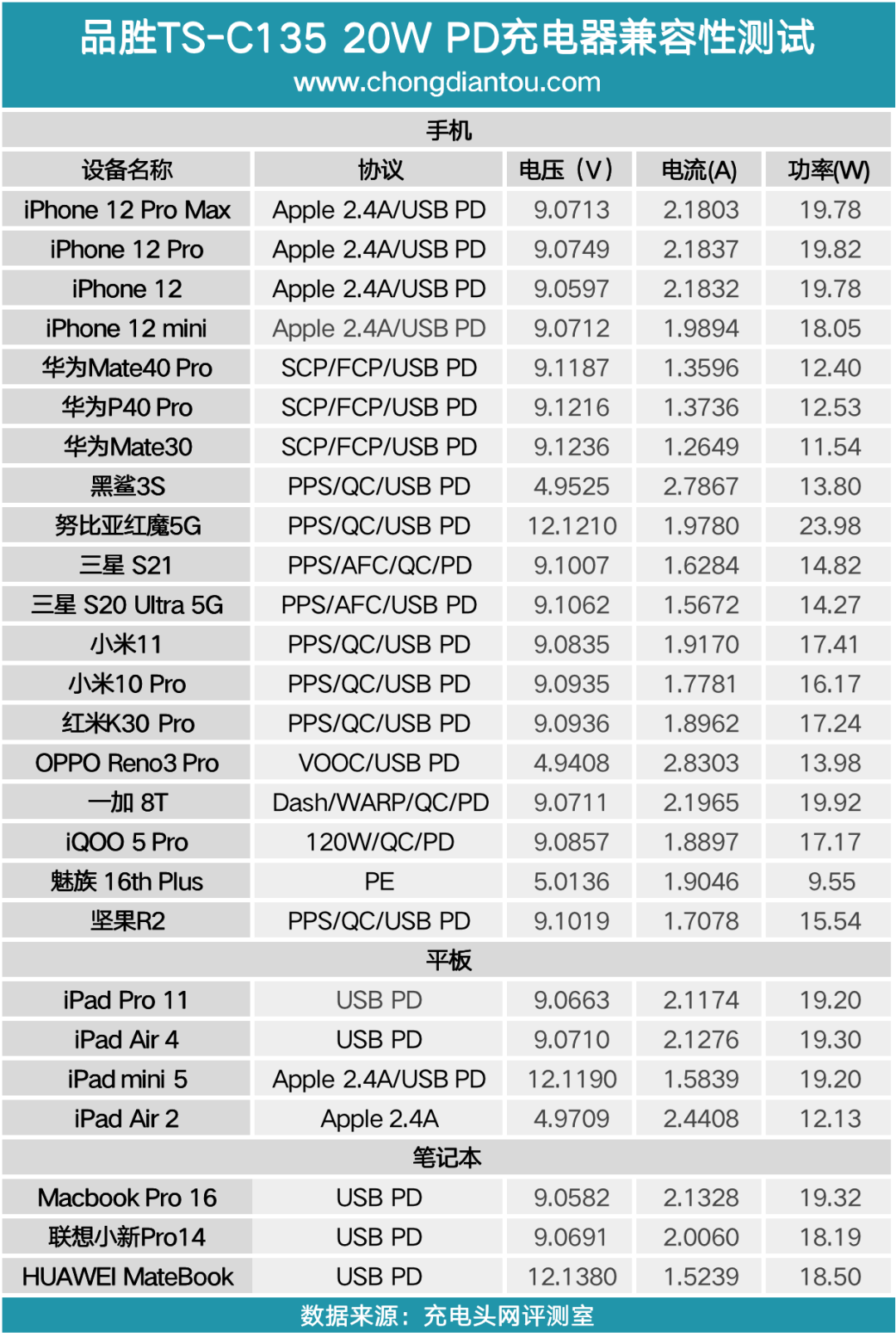

将所有测试数据汇总成表，对于大部分设备都可以触发相应的快充协议，只是在为黑鲨3S充电时功率为13.8W。

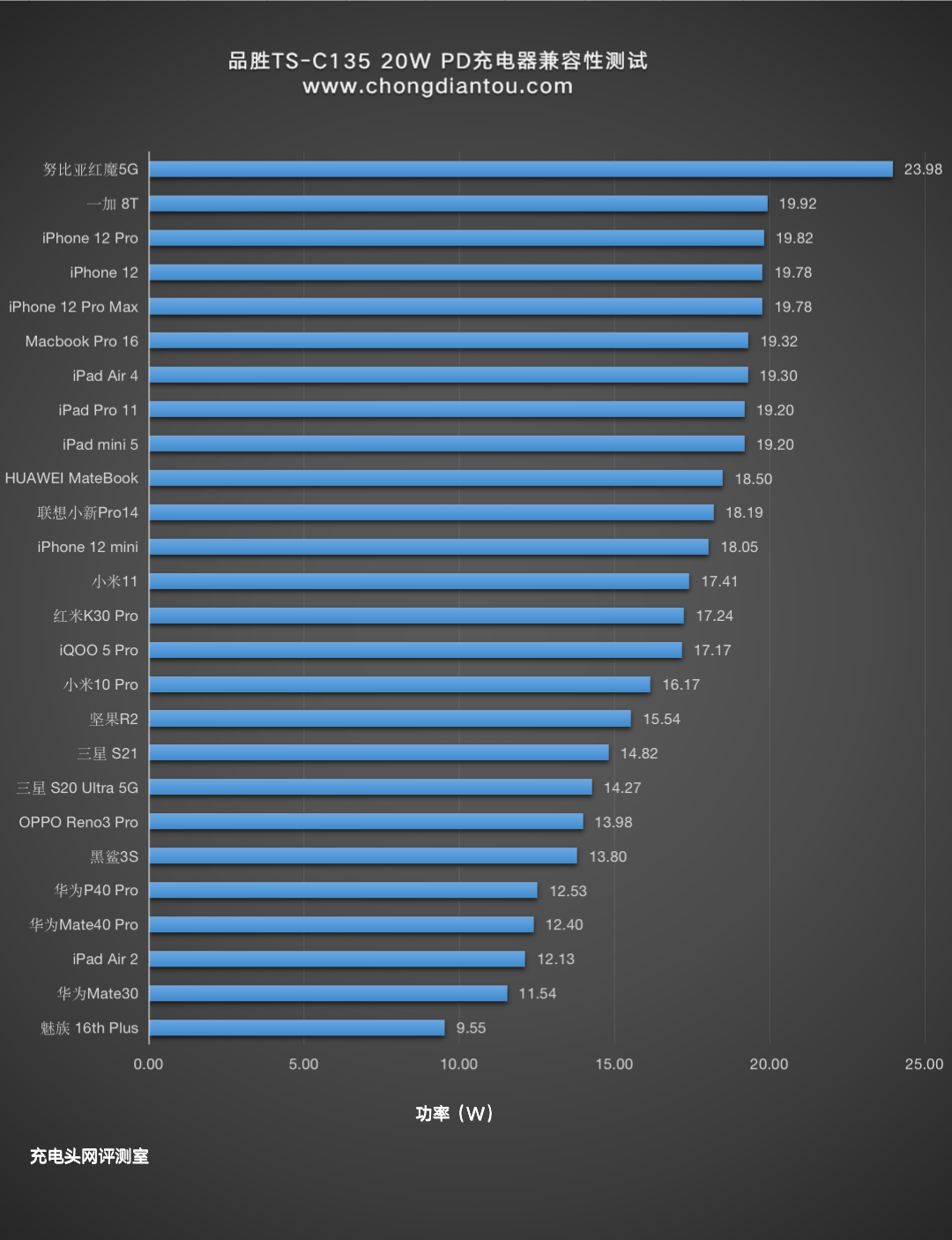

整个柱状图里努比亚红魔的充电功率最高，剩余其他设备的充电功率柱状图走向较为平缓，魅族16th Plus由于仅支持PE快充所以功率只有9.55W。
此外笔者还测试了充电器为iPhone 12充电的全程，在开始时便握手9V2.22A快充输入档位约14分前电压、电流以及功率平台相对稳定，功率在18W左右。随后功率和电流呈阶梯式的下降状态，功率在13W左右持续了约8分钟，在10W左右持续了约7分钟。
50分半时，电压从9V降至5V输入，功率在5W左右，1小时03分后功率和电流逐渐下降直至充电结束，全程耗时约1小时46分，最高功率为9.07V 2.18A 19.84W。

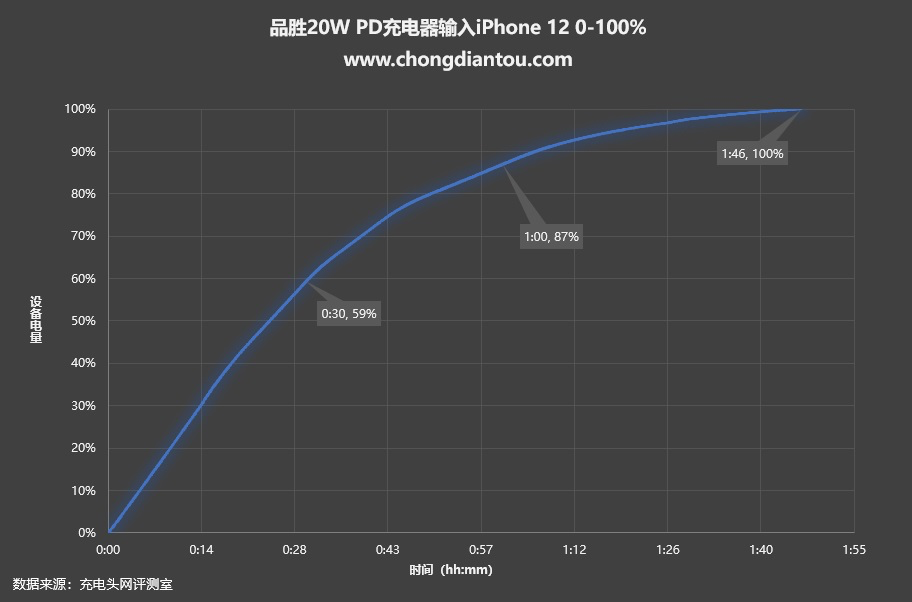

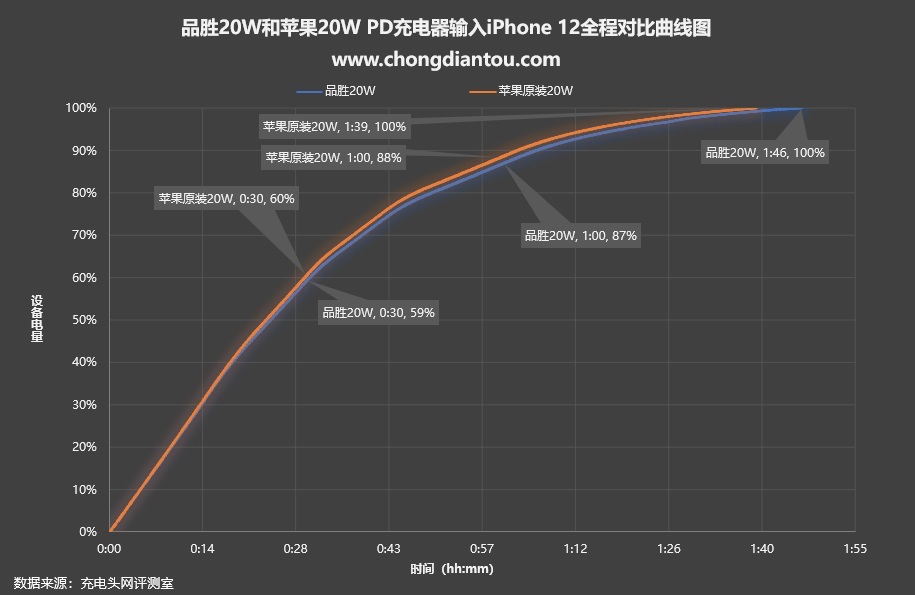

将整个充电过程绘制成曲线图，经实测，品胜20W PD充电器半小时为iPhone 12充入59%的电量，1小时充电87%，完全充满需要1小时46分。
除此之外笔者还将苹果原装20W PD充电器充电全程的曲线图放在一起做了对比，可以看到两条曲线几乎重合，整体区别不大。
四、其他性能测试
1、待机功耗
经过功率计测试，品胜20W充电器在220V 50Hz的空载功耗为0.067W，换算下来一年损耗的电能约为0.58KW·h，若市价电为0.6元/KW·h，则充电器一年的空载功耗约为0.34元左右。
110V 60Hz时的空载功耗为0.04W，换算下来，一年损耗的电能约为0.38KW·h，若市价为0.6元/KW·h，则充电器一年的空载功耗约为0.22元左右。
2、转换效率
加入转换效率的测试模块是想让读者了解到充电器的输入功率和输出功率差了多少，充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。
我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是品胜20W充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：
220V 50Hz下，将品胜20W充电器在各个电压档位的输出功率拉满进行测试：三个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从85.66%到87.89%不等。

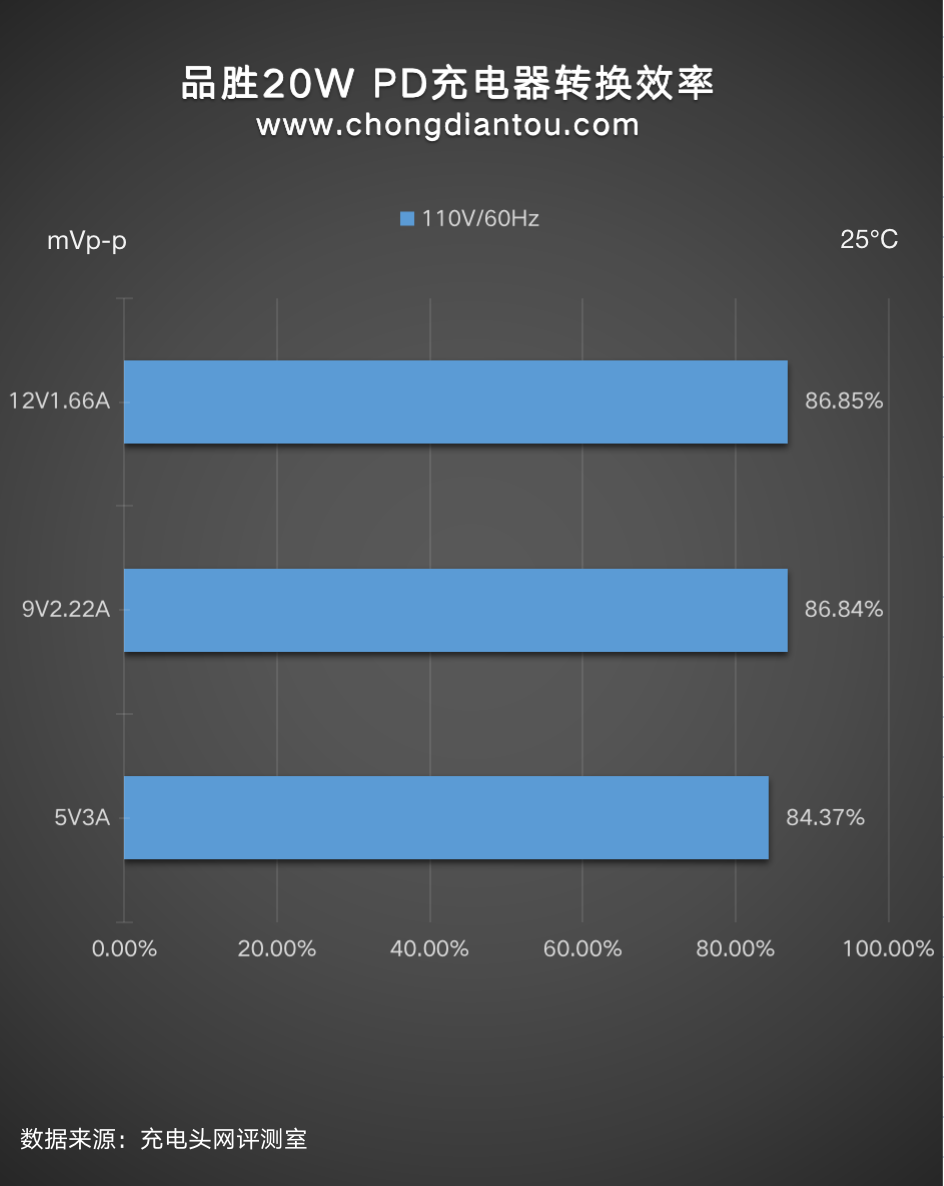

110V 60Hz下，充电器的转换效率从84.37%到86.84%不等。
3、纹波测试
品胜20W PD充电器在220V 50Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

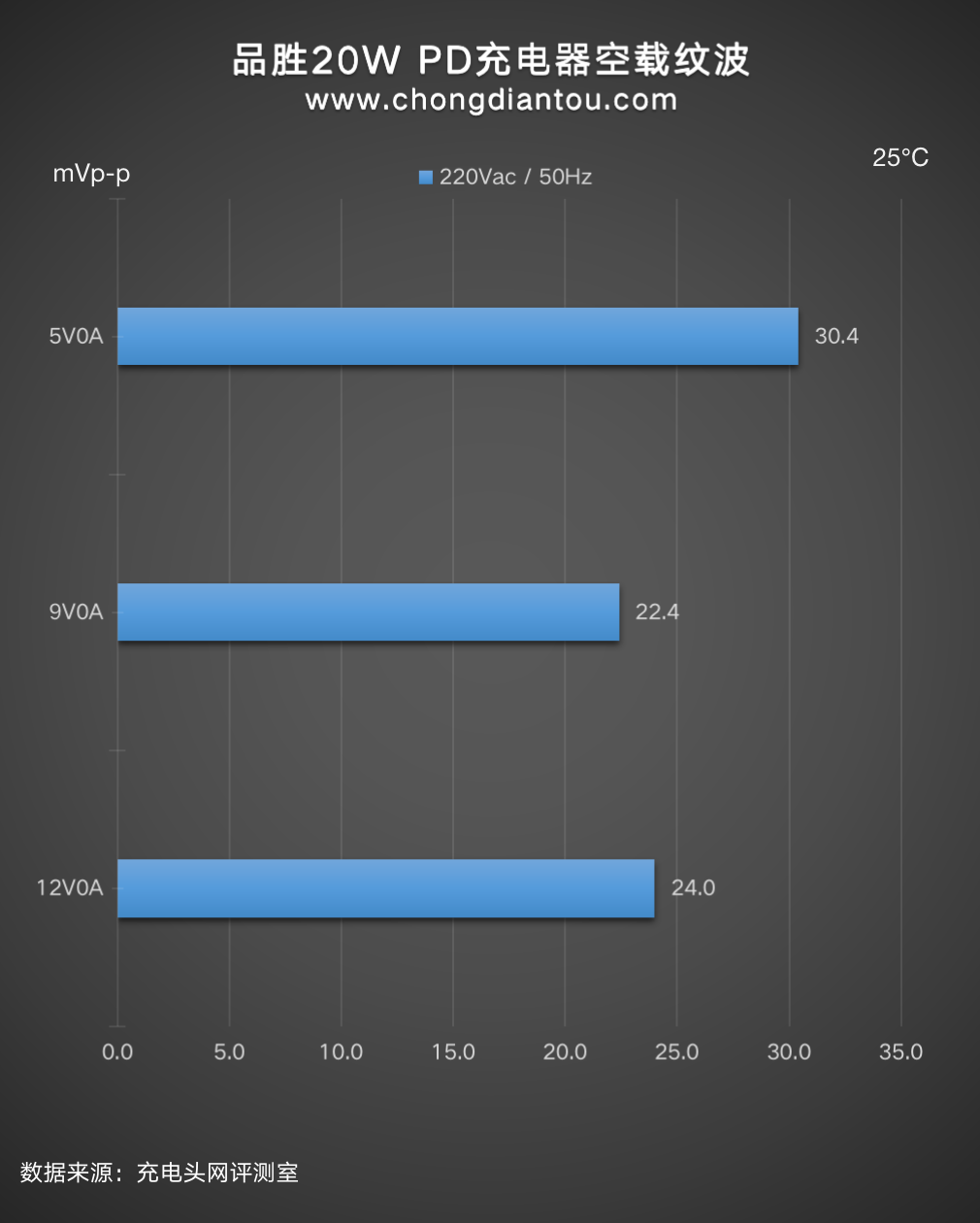

空载情况下：三个档位输出时纹波峰峰值从22.4mVp-p到30.4mVp-p不等。

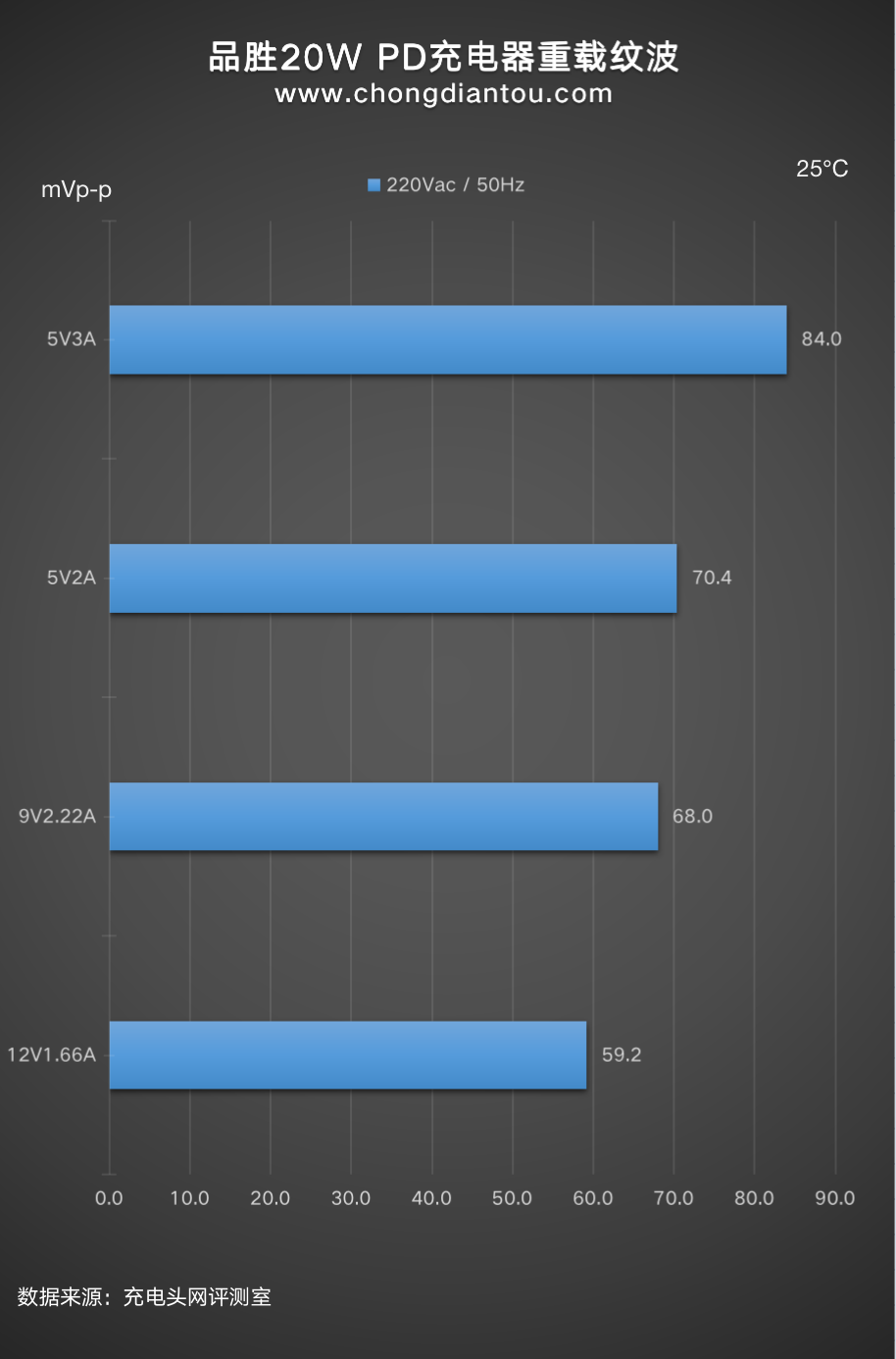

重载情况下：四个档位输出时纹波峰峰值从59.2mVp-p到70.4mVp-p不等。
充电器在110V 60Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

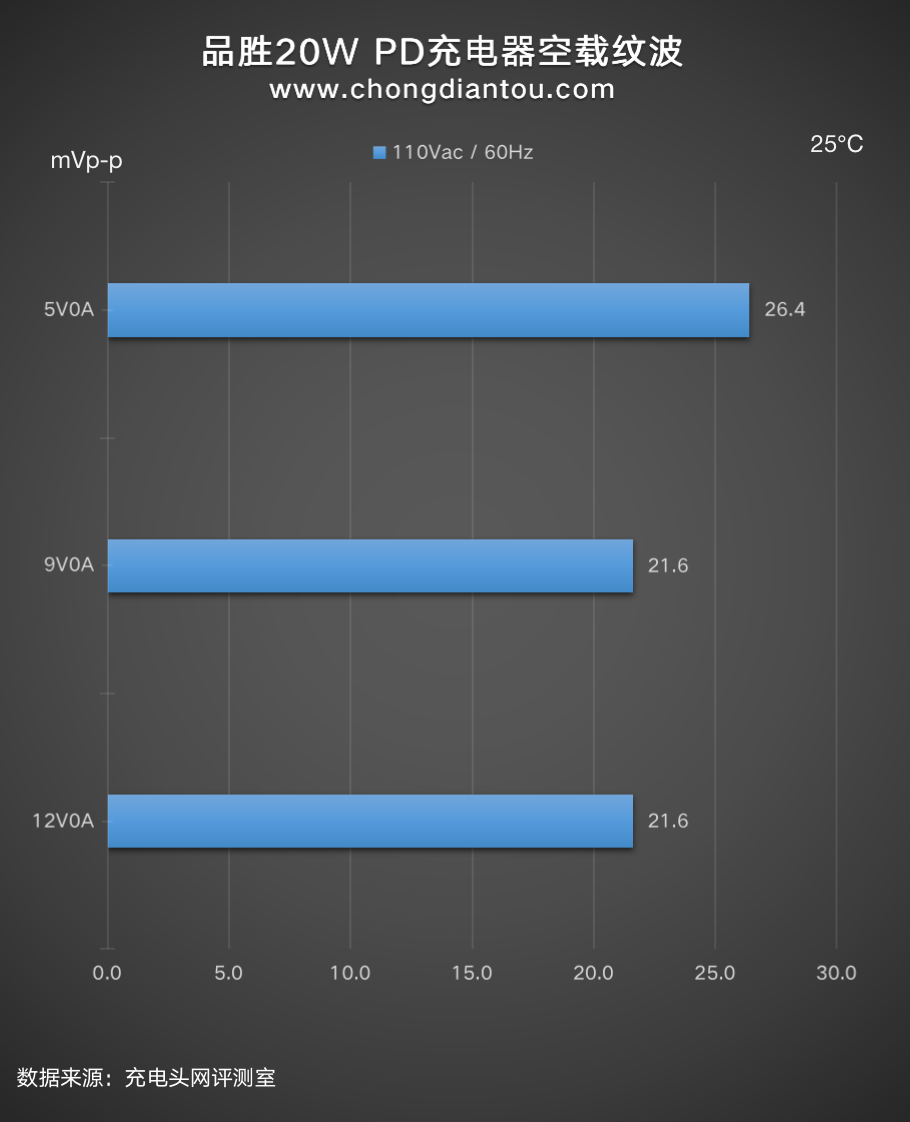

空载情况下：三个档位输出时纹波峰峰值从21.6mVp-p到26.4mVp-p不等。

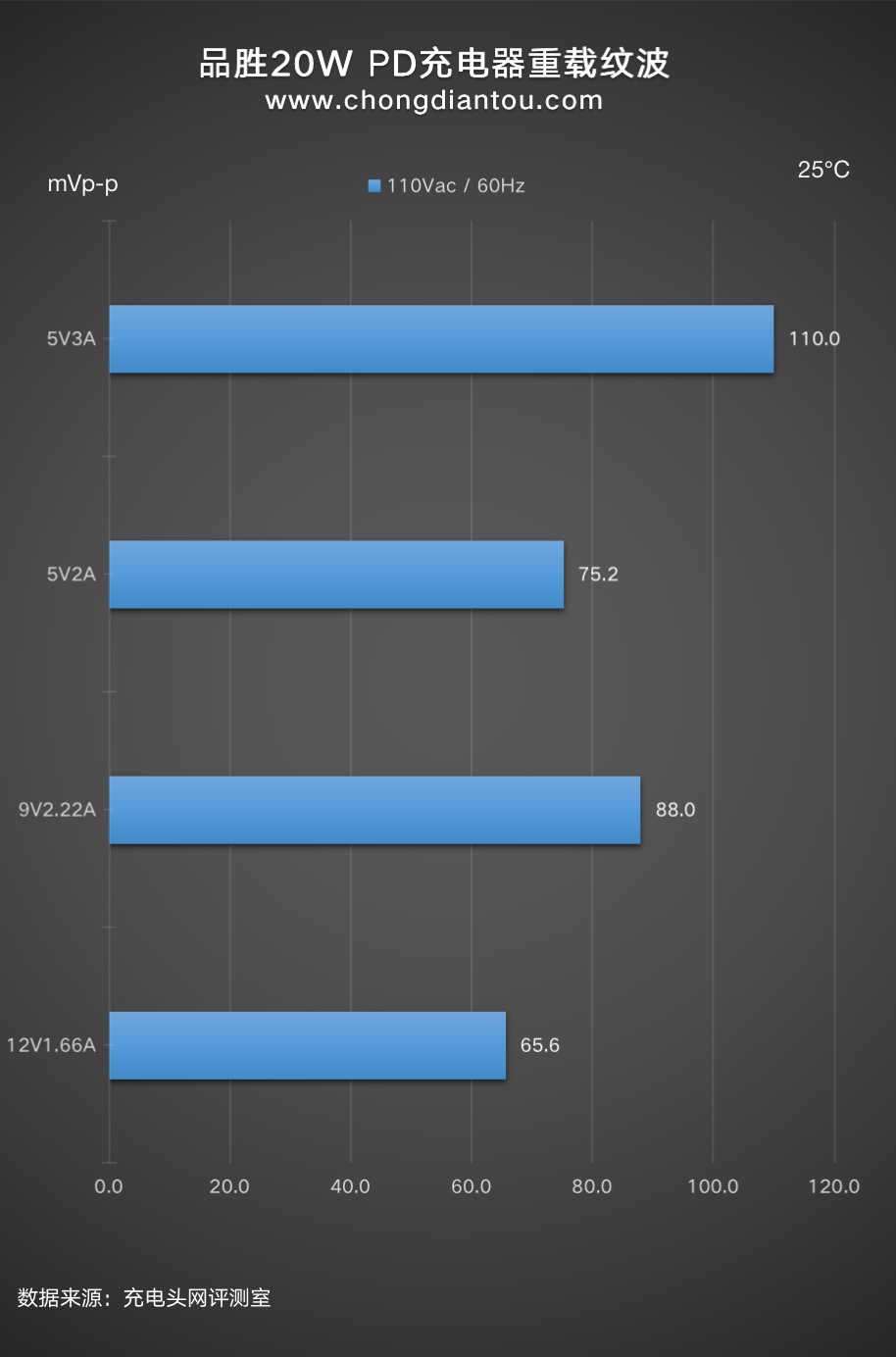

重载情况下：四个档位输出时纹波峰峰值从65.6mVp-p到110mVp-p不等。
纹波测试小结
国家标准中充电器纹波要求是不高于200mVp-p，品胜20W充电器在110V 60Hz、240V 50Hz输入电压下，所有输出功率纹波峰峰值均低于200mVp-p这个标准，表现不错。
4、温升测试
对品胜20W PD充电器的温控进行测试，测试条件为以9V2.22A 20W的输出功率持续输出1小时后进行温度采集，测试环境基于温度约为25℃的恒温箱内进行。

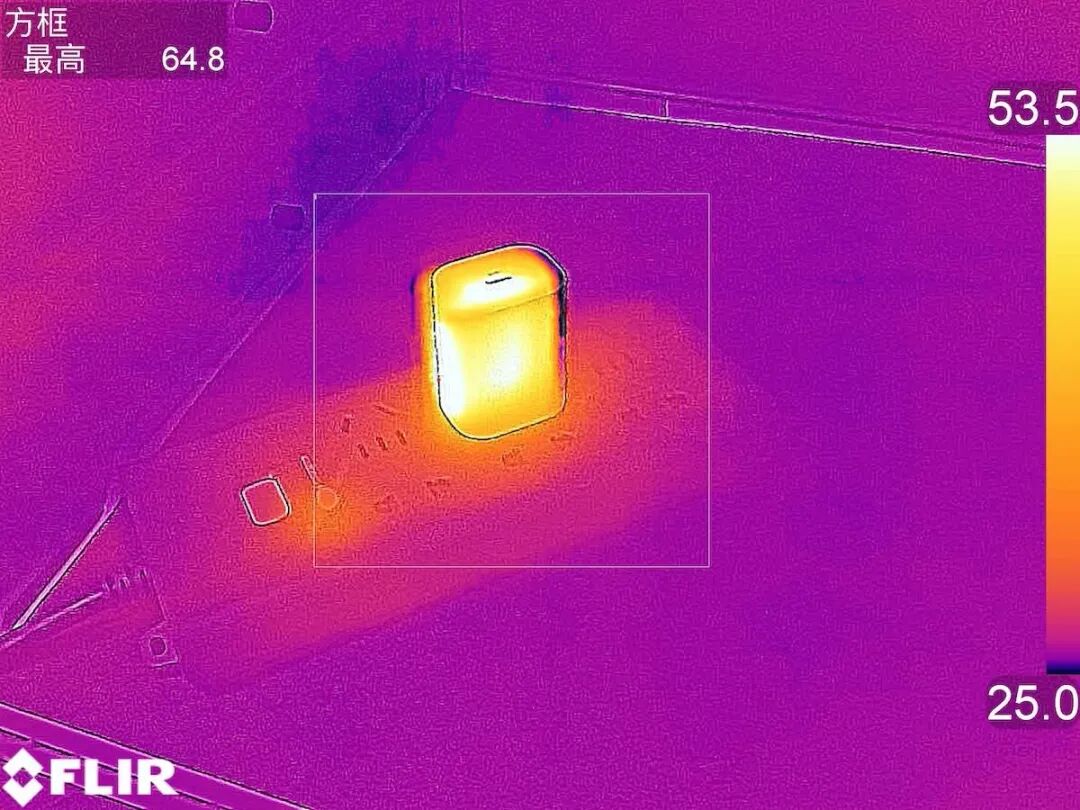

在以20W的功率持续输出1小时后充电器的最高温度为64.8℃。
翻转至另一侧，最高温度为64.5℃。
5、步进测试
使用EB程控电子负载测试品胜20W PD充电器的最大输出功率，以0.1A为电流步进幅度，10秒为时间间隔，最终录得充电器9V档位的最大输出为8.77V 2.7A 23.7W。
6、满载稳定性

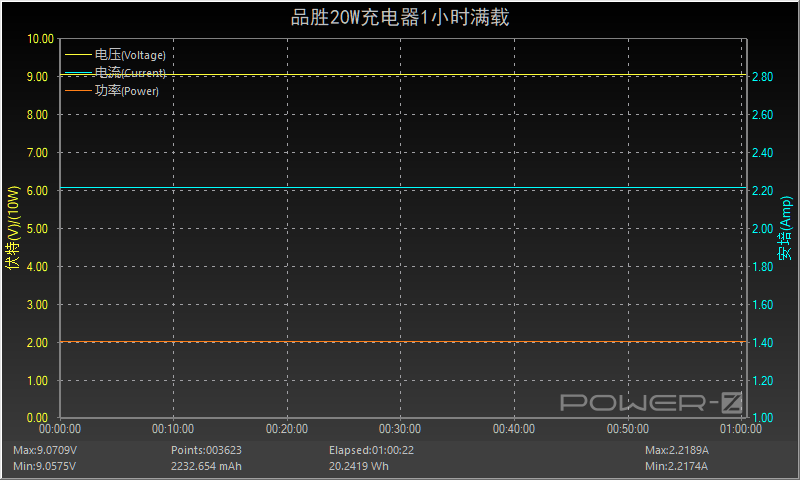

按照额定功率9V2.22A 20W满载对充电器进行稳定性测试，测试时间为一小时，测试过程中电压值呈水平直线，无明显波动情况，长时间满载比较稳定。
充电头网总结
品胜20W PD充电器外观造型和苹果原装20W充电器如出一辙，造型基本相同，插脚不可折叠，采用单USB-C物理输出接口设计。
性能方面充电器支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、PD快充协议，支持5V3A、9V2.22A、12V1.66A三个固定电压档位，在测试为设备充电时基本都可以握手PD快充只是在为黑鲨3S充电时功率为13.8W。
这里需要额外提及的一点是充电器支持最高20W的PD快充，经实测可以为联想小新Pro14、华为MateBook、MacBook Pro等笔电充电，但并不意味着可以为所有笔电充电。所以想要使用一个20W充电器解决手机和笔电的充电问题的朋友还是要考虑清楚。
iPhone 12不再标配充电器，品胜在这一时间节点上推出了这款20W PD充电器来为iPhone 12用户提供更多选择，不知道大家觉得怎么样。
