极致迷你折叠插脚，绿联20W迷你小金刚充电器评测
此前充电头网曾报道过绿联推出了一款小金刚20W PD充电器，不仅身材小巧，而且插脚可以折叠。
而很多用户对于绿联20W迷你小金刚充电器也是非常满意的，精致，迷你小巧。最近小编也拿到了这款20W PD充电器，下面为大家带来具体的评测。
一、绿联20W迷你小金刚充电器介绍
1、产品包装

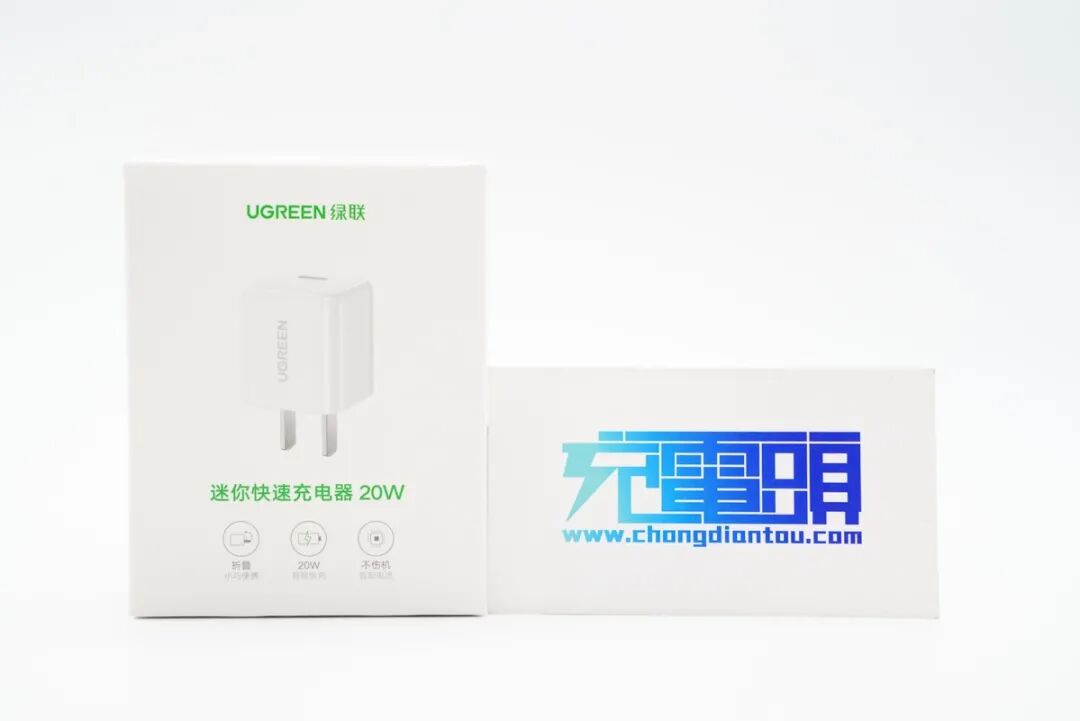

绿联20W迷你小金刚充电器的包装盒为白色，上面是熟悉的“UGREEN绿联”品牌Logo。

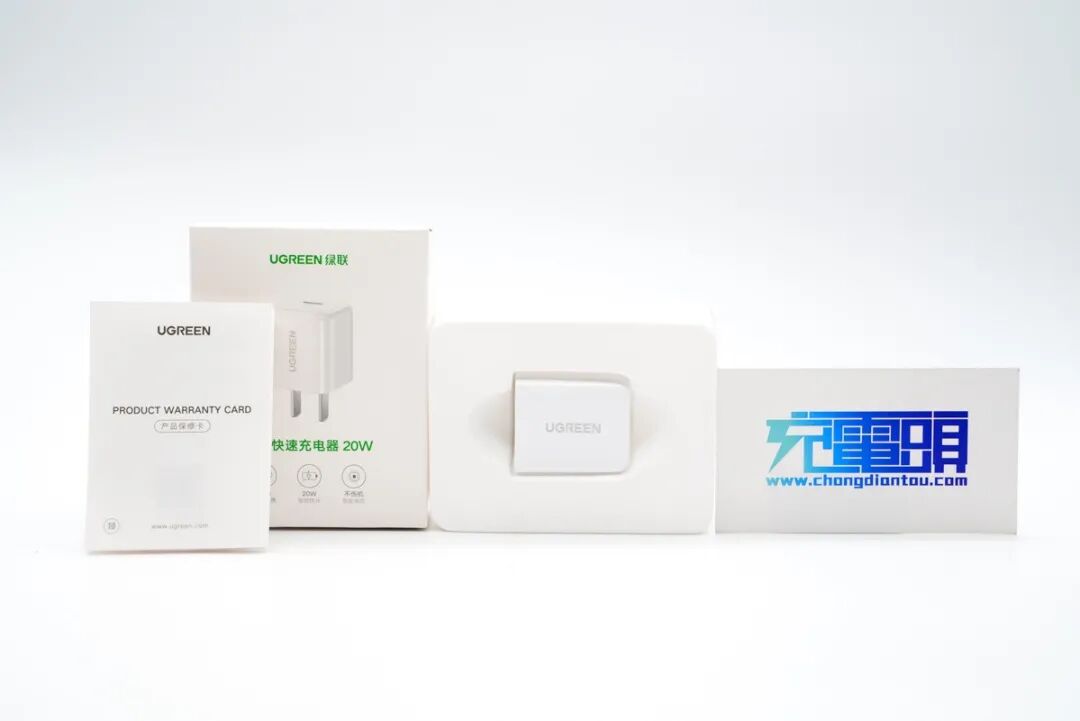

直接打开包装盒，包装盒内除了充电器还有说明书，充电器被四周厚厚的内胆包裹着，可以抵抗暴力运输。
2、绿联20W迷你小金刚充电器

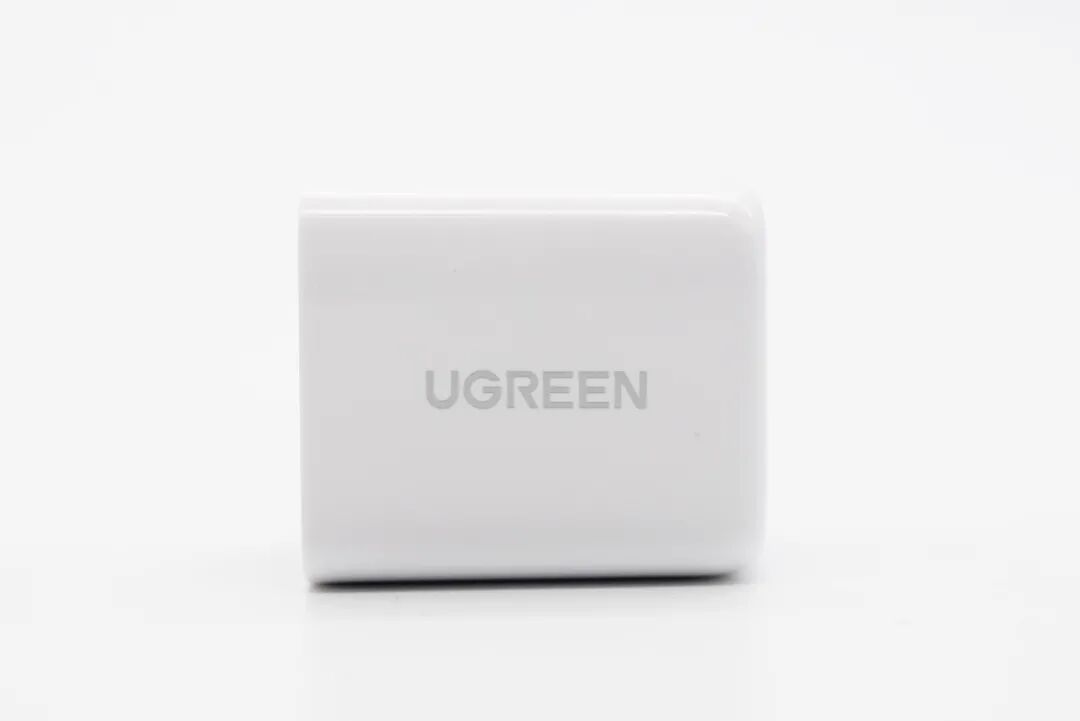

绿联20W迷你小金刚充电器的壳体表面采用烤漆的材质，造型较为方正，边角处圆润过渡，看上去不会过于突兀。壳体正面清晰可见UGREEN的品牌Logo。

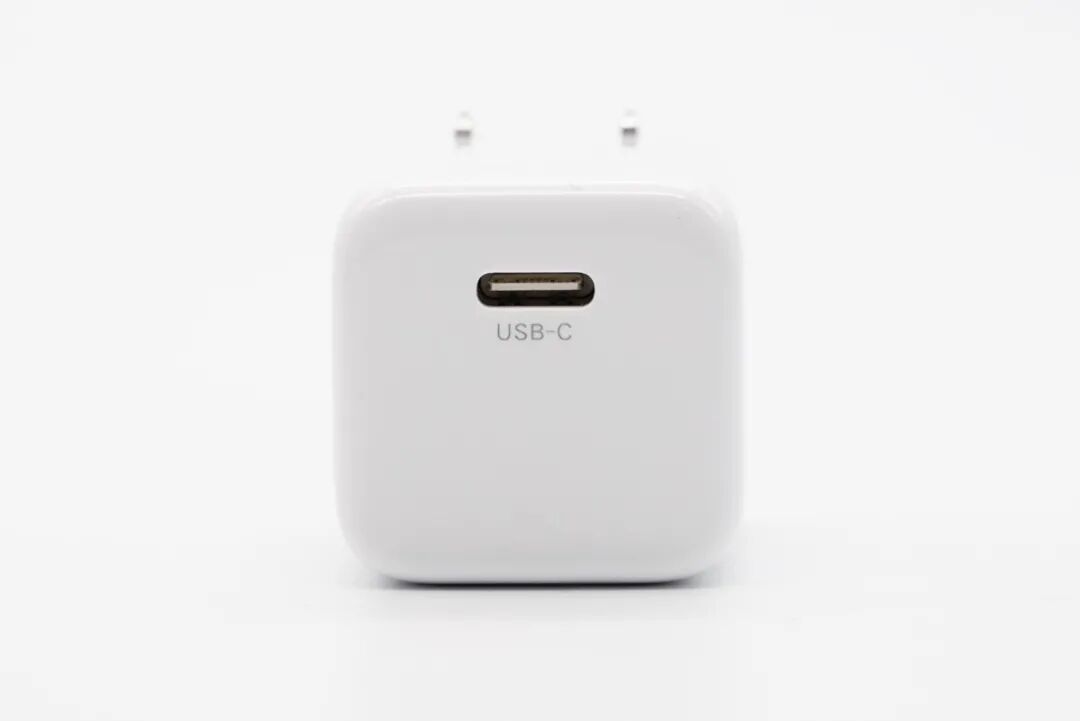

充电器采用单USB-C物理输出接口设计，支持正反盲插，日常使用无需刻意关注接口方向，使用极为方便。
最重要的是，插脚可以折叠，对于一款体积迷你小巧的20W充电器来说，折叠插脚是极为少见的。

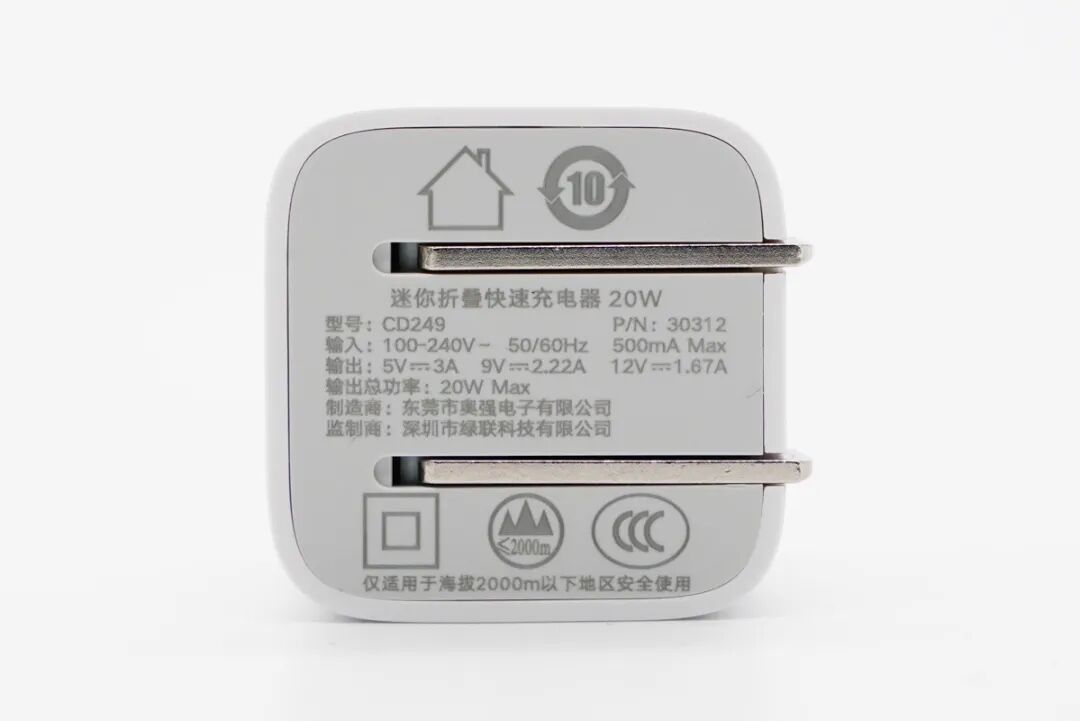

插脚所在面印着具体的参数信息，详情如下。
产品名称：迷你折叠快速充电器20W
型号：CD249
输入：100-240V 50/60Hz
输出：5V3A、9V2.22A、12V1.67A
输出总功率：20W Max
制造商：东莞市奥强电子有限公司
监制商：深圳市绿联科技有限公司
充电器仅适用于海拔2000m以下地区安全使用
3、体积重量参数

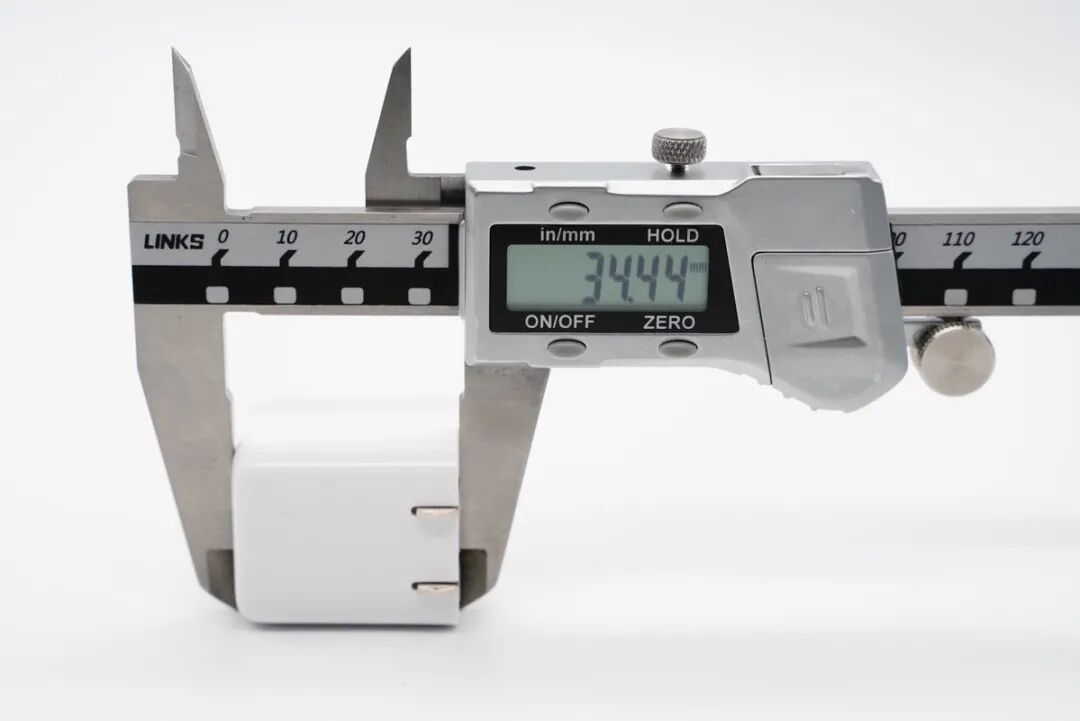

使用卡尺实测充电器不算插脚的长度约为34.44mm。

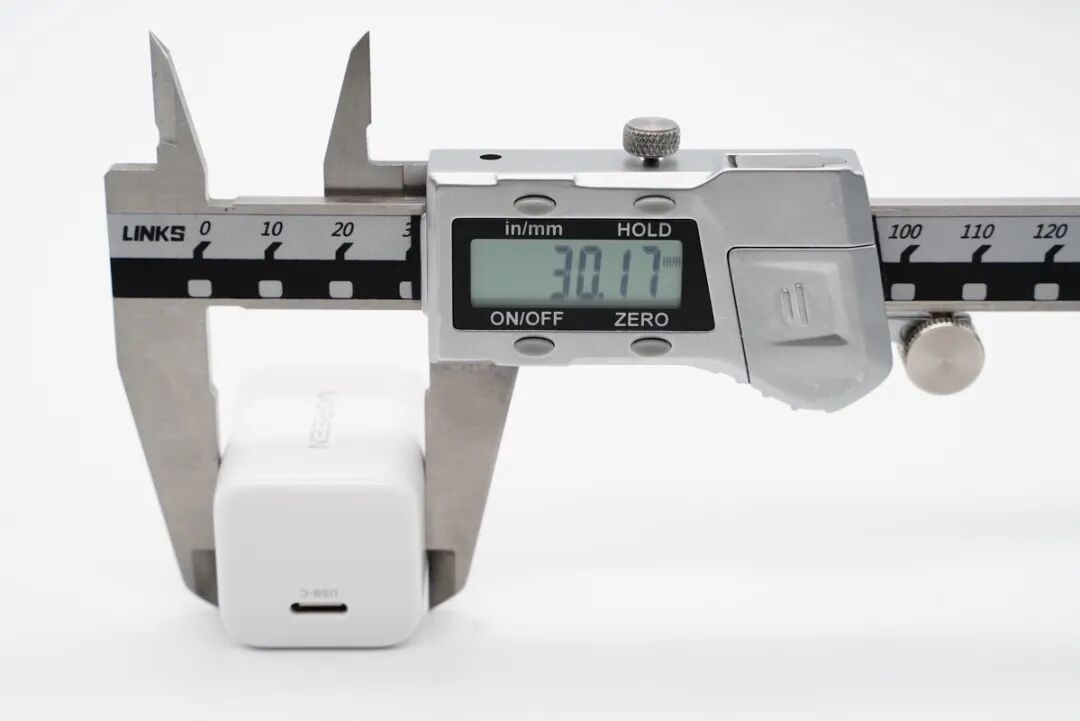

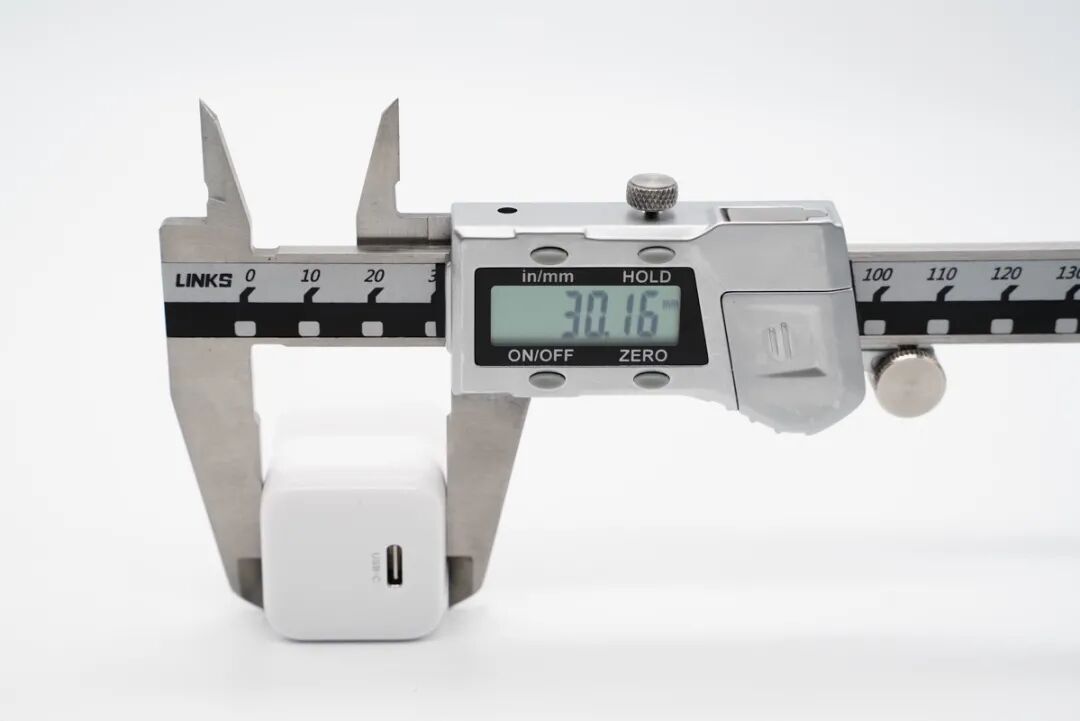

宽度约为30.17mm。
厚度约为30.14mm。
由此可以得出充电器的三围参数为34.44x30.17x30.14mm，充电器的体积约为31.31cm³，以最高输出20W计算，功率密度约为0.63W/cm³。
和苹果20W充电器对比一下，因为在20W这个功率阶段充电器已经十分小巧，在此基础上要想把充电器再度缩减体积是非常难的一件事情。从上图中可以看出绿联20W迷你小金刚充电器相较于苹果20W PD充电器在体积大小上小了一大圈。

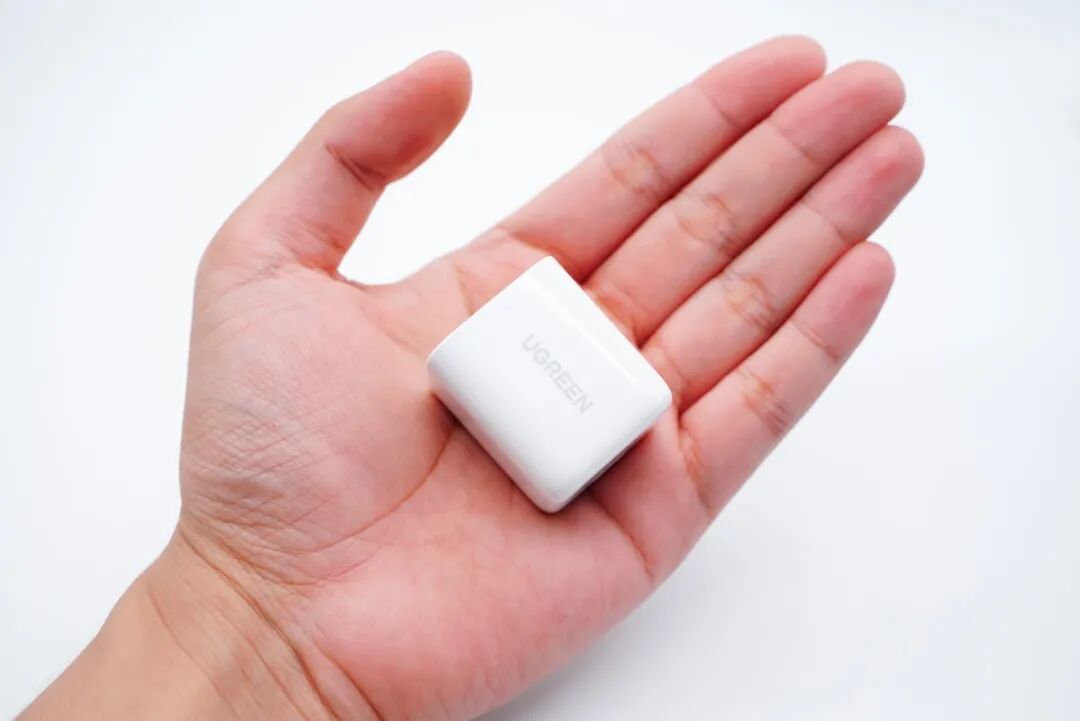

重量仅为37.1g。
二、协议检测
1、快充协议读取
使用ChargerLAB的POWER-Z KT002读取充电器的快充协议，实测充电器支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、MTK-PE等快充协议。
2、PDO报文

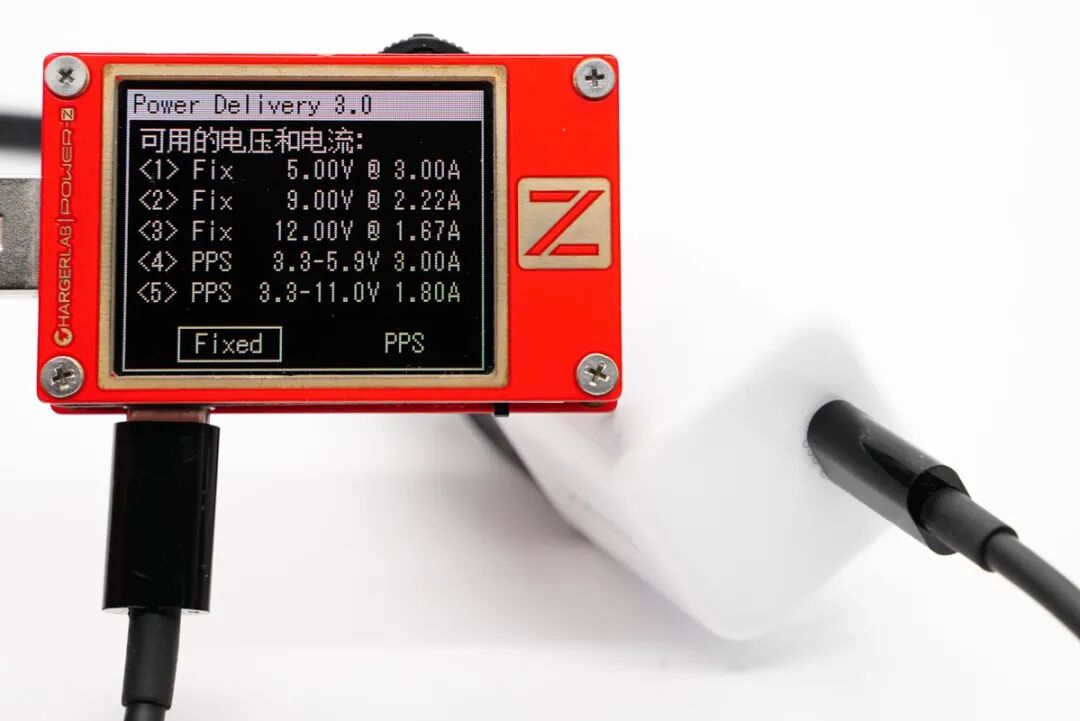

读取充电器的PDO报文，支持5V3A、9V2.22A、12V1.67A三个固定输出档位以及3.3-5.9V 3A 和3.3-11V 1.8A两组PPS快充档位。
三、充电兼容性测试
1、为设备充电

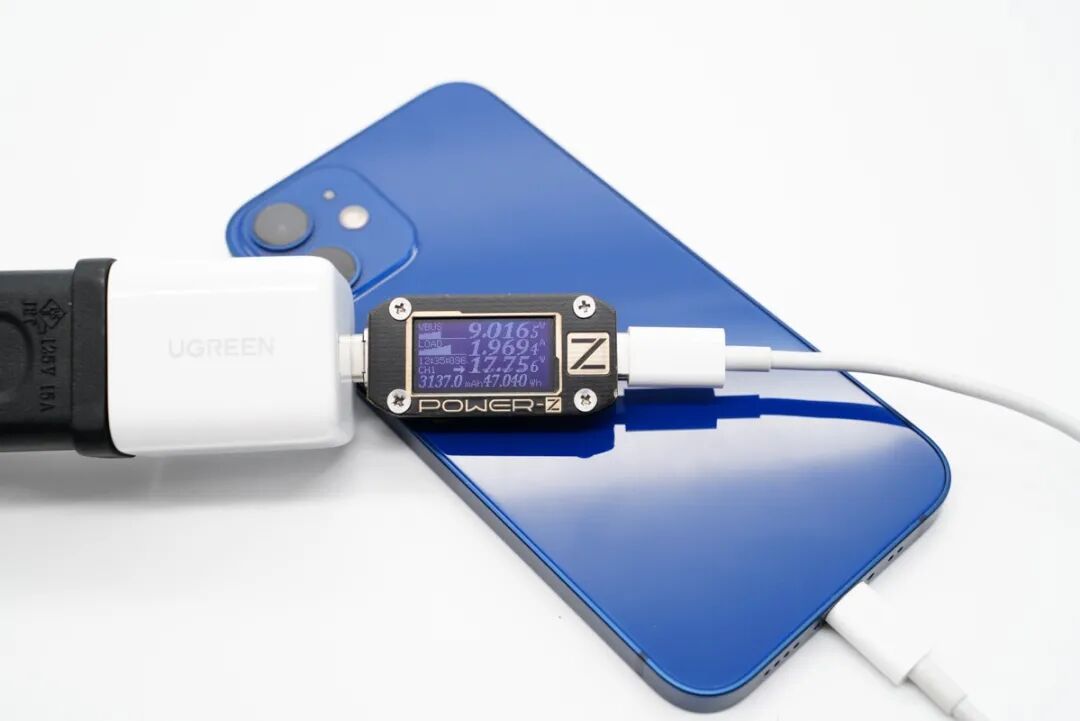

iPhone 12 mini支持PD/Apple2.4A快充协议，使用充电器为iPhone 12 mini充电，功率为9.01V 1.96A 17.75W。

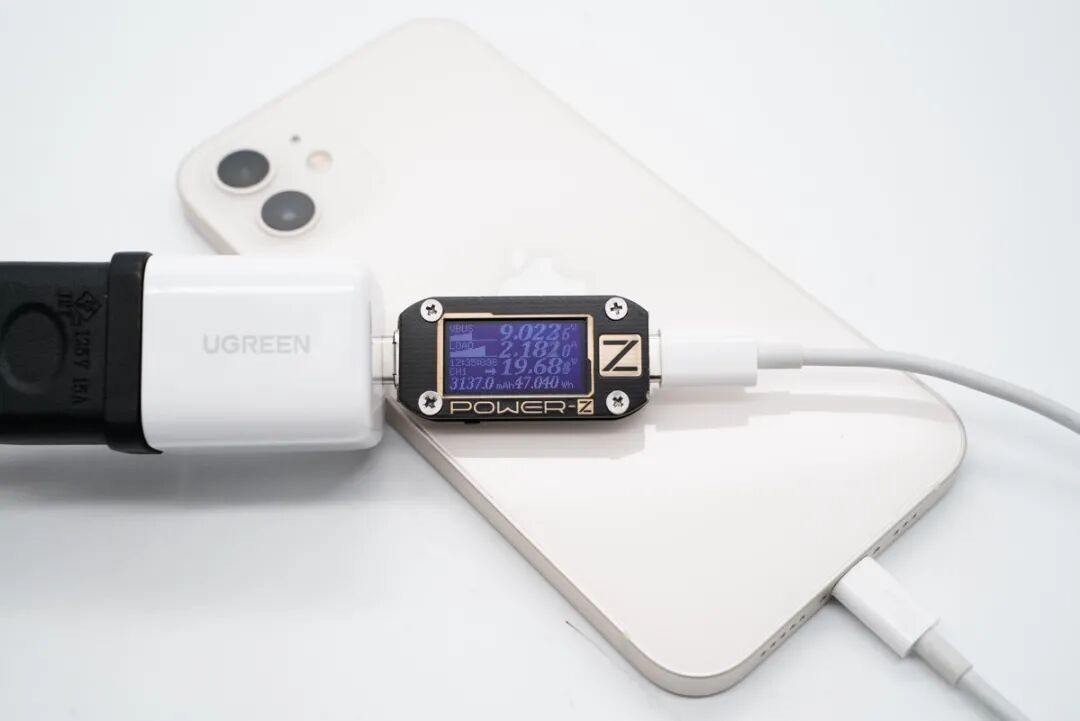

iPhone 12同样支持PD/Apple2.4A快充协议，使用充电器为iPhone 12充电，功率为9.02V 2.18A 19.68W。

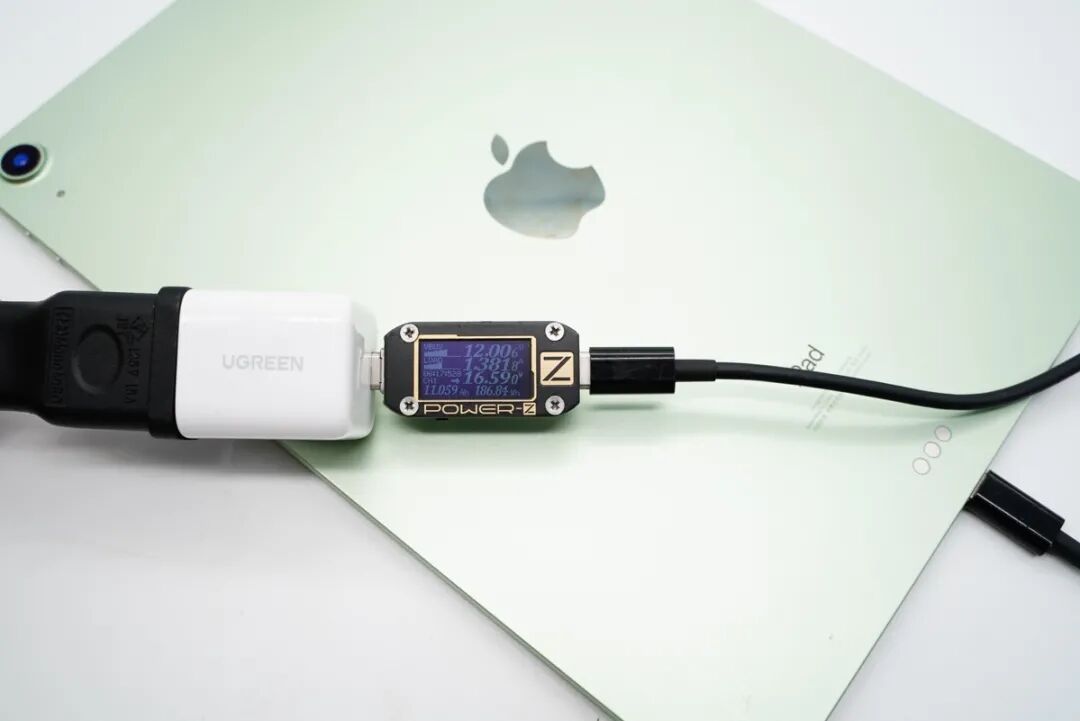

iPad Air 4是苹果最新推出的air系列平板电脑，其支持PD快充协议，使用充电器为iPad Air 4充电，功率为12.00V 1.38A 16.59W。

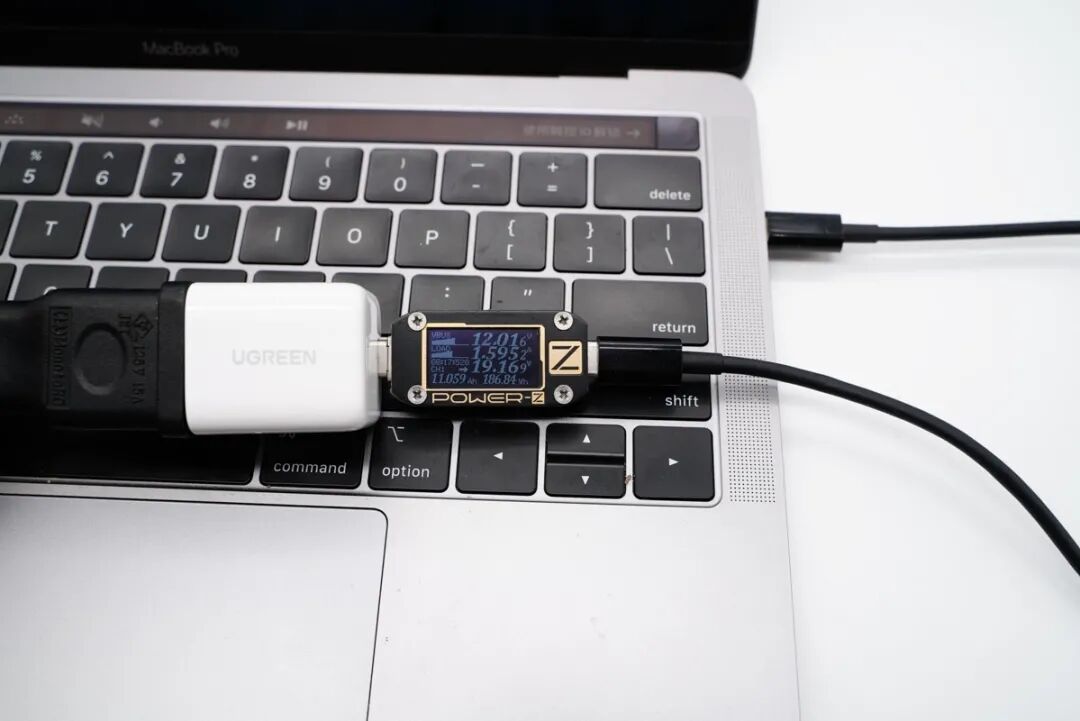

MacBook Pro支持USB PD快充协议，使用充电器为MacBook Pro充电，功率为12.01V 1.59A 19.16W。
在对充电头网目前现有的一部分电子设备进行充电实测后发现，对于大部分设备均可以提供快充服务，为华为的机型可以提供18W左右的快充功率，表现不错。只不过对于小米10 Pro和红米K30 Pro充电时功率在14W左右。

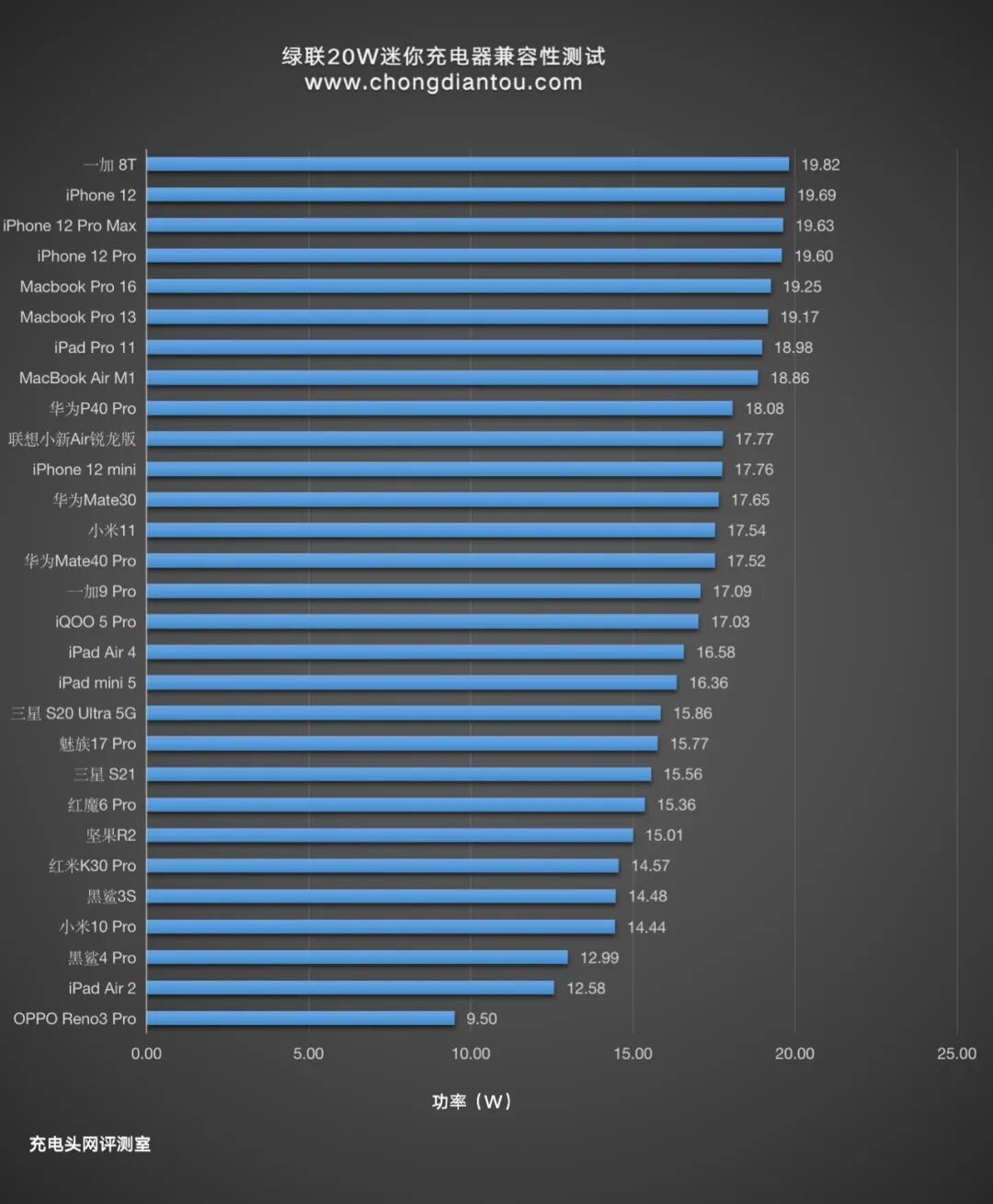

因为绿联20W迷你小金刚充电器支持最高20W的充电功率，所以整个柱状图的走向较为平缓，iPhone 12系列的几款机型和一加8T的功率最高，在19W左右，其他大部分设备均处于正常充电状态。
2、充电全程实测
因为绿联20W迷你小金刚充电器就是为不再标配充电器的iPhone 12用户提供快充选择的，所以这次小编加入了全程的实测数据，来看看整个充电过程的变化。

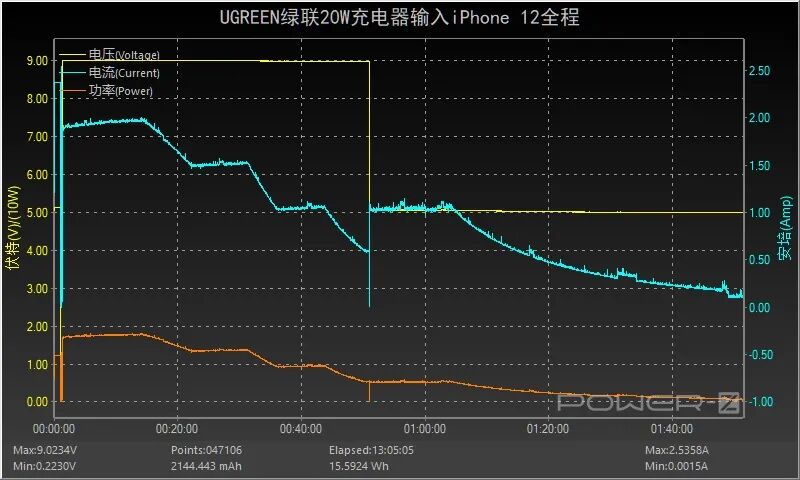

使用充电器为iPhone 12充电，前面经历了短暂的关机充电之后手机开始，功率开始上升，约14分钟前功率在17W左右，随后功率和电流开始呈阶梯式的下降状态。
22分钟到31分钟功率在13W左右；36分钟到43分钟功率在9W左右。51分钟时电压由9V降至5V输入，功率在5W左右持续了约13分钟，随后功率和电流逐渐下降直至充电结束，全程耗时约1小时49分，最高功率为9.01V 2.00A 18.10W。

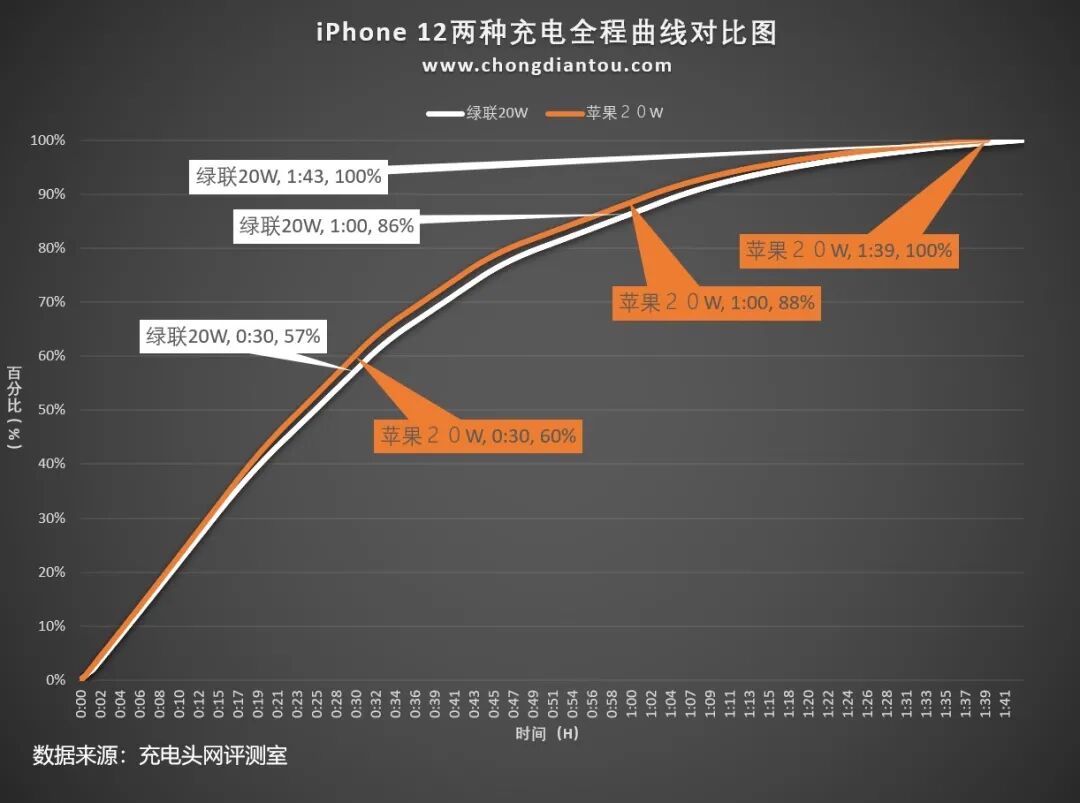

将绿联20W迷你小金刚充电器为iPhone 12充电全程绘制成曲线图并和苹果20W PD充电器的曲线做个对比，可以发现两条曲线几乎重合。使用绿联20W迷你小金刚充电器为iPhone 12充电可以获得和原装20W PD充电器相同的快充体验。绿联20W迷你小金刚充电器为iPhone 12充电可以半小时充入57%的电量。
四、其他性能测试
1、1小时满载稳定性

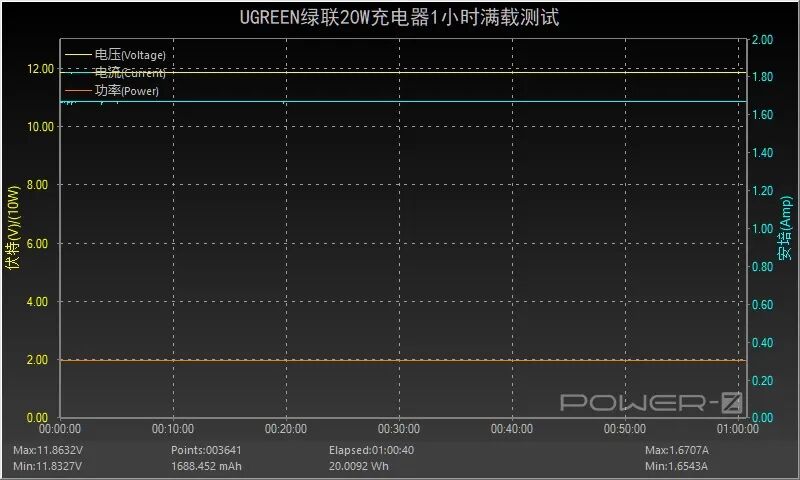

按照额定功率12V 1.67A 20W满载对充电器进行稳定性测试，测试时间为一小时，测试过程中电压值呈水平直线，无明显波动情况，长时间满载比较稳定。
2、温升测试
按照惯例，对绿联20W迷你小金刚充电器的温度方面进行测试。
测试环境：25℃的恒温箱内
测试条件：12V1.67A 20W功率持续输出1小时后进行温度采集

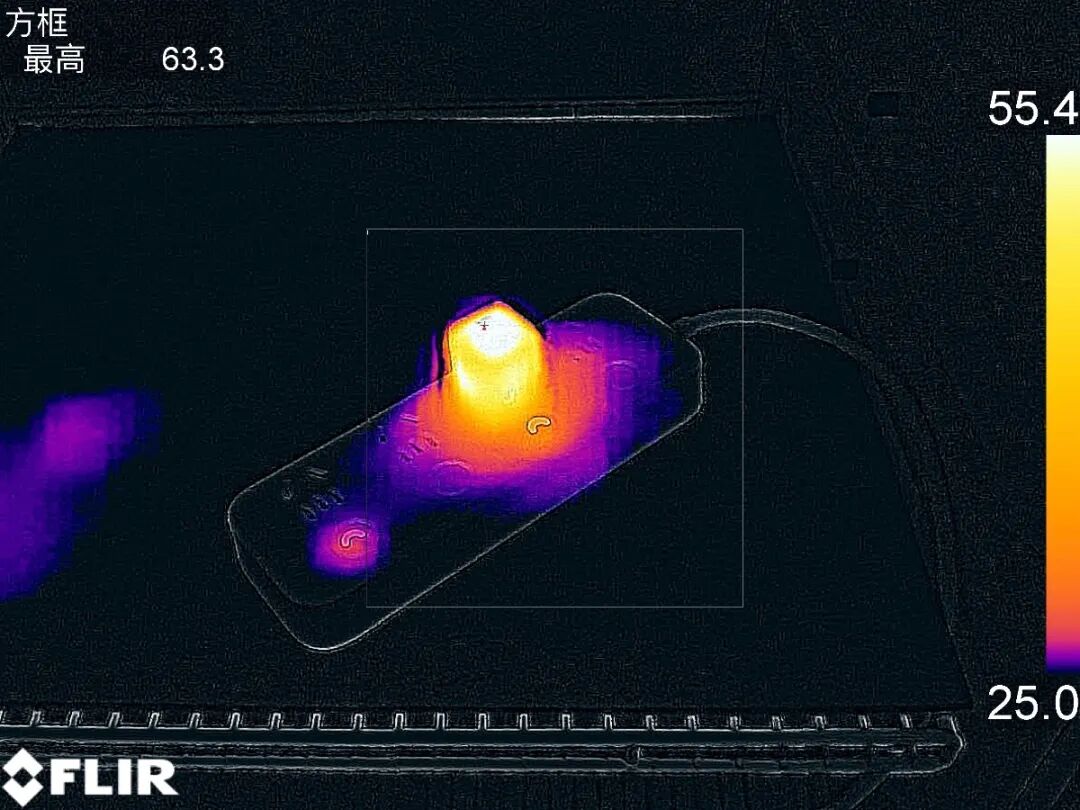

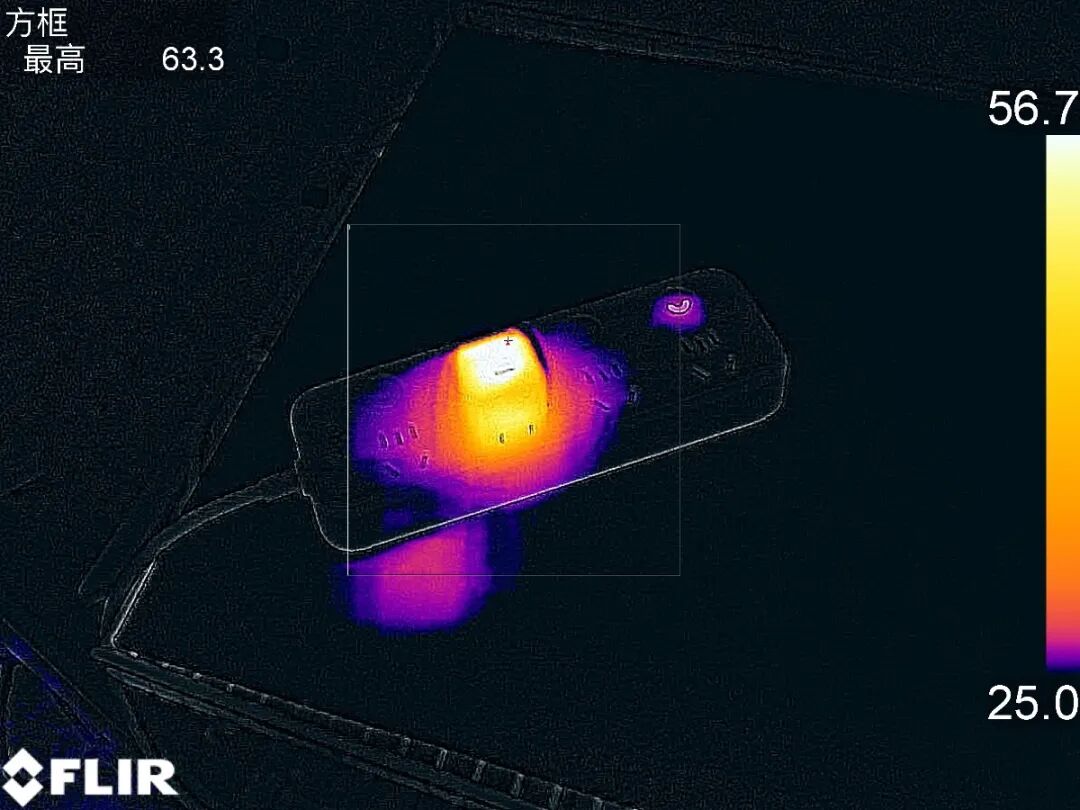

以20W的功率持续输出1小时后测得充电器表面最高温度为63.3℃。
翻转至另一侧，最高温度为63.3℃。
温升测试小结
充电头网评测室对于绿联20W迷你小金刚充电器的测试是让充电器以20W的最高功率持续输出1小时后进行的温度采集，而充电器则是以20W满载的功率持续输出，中间没有断开输出或者降功率，这是处于一种极限的角度测试充电器的温度。用户日常使用的话很少会遇到20W 1小时连续满载输出的情况，所以以上温升测试数据仅供参考，具体还是要以实际情况为准。
3、待机功耗

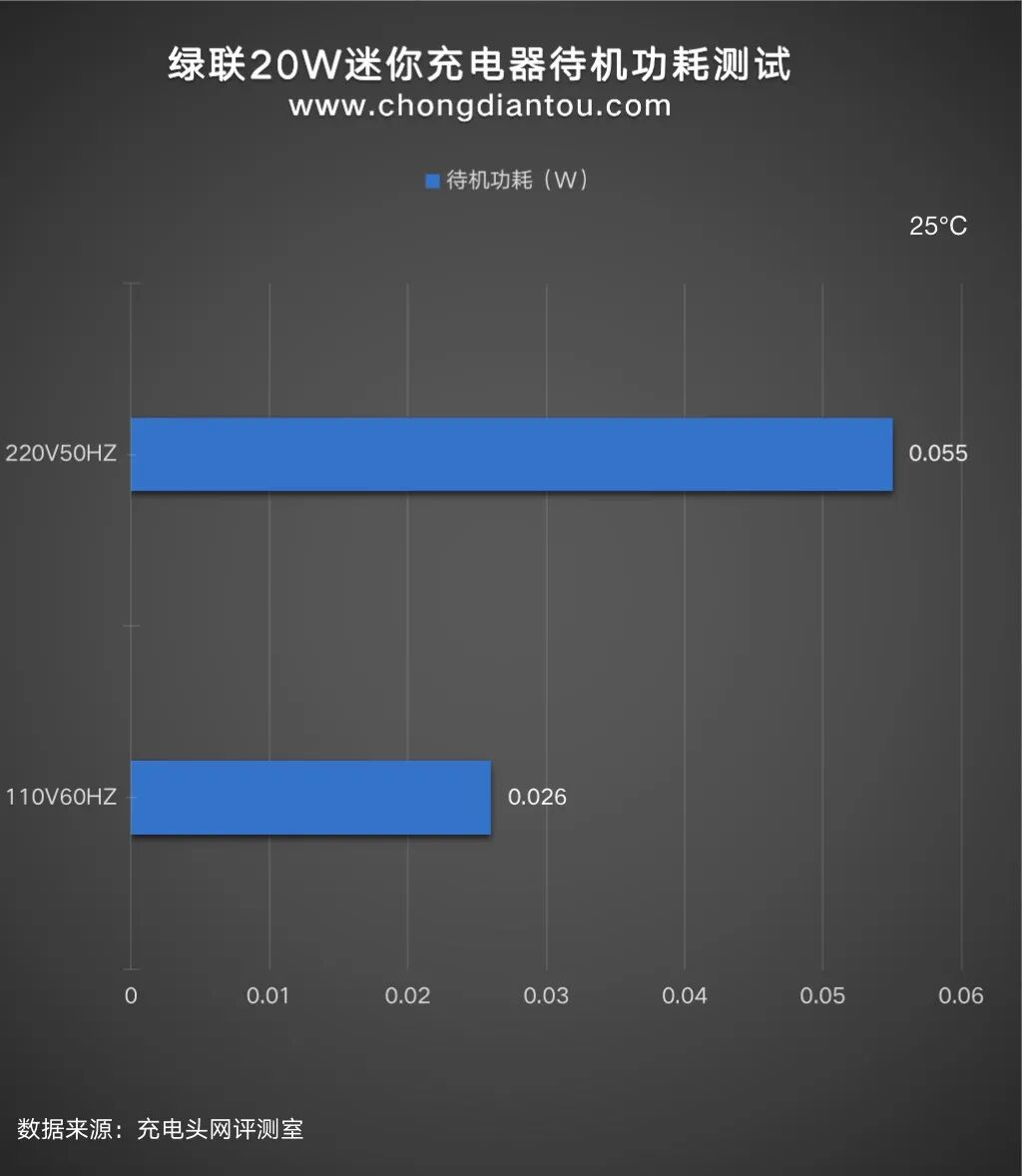

经过功率计测试，绿联20W迷你小金刚充电器在220V 50Hz的空载功耗为0.055W，换算下来一年损耗的电能约为0.48KW·h，若市价电为0.6元/KW·h，则充电器一年的空载功耗约为0.28元左右。
110V 60Hz时的空载功耗为0.026W，换算下来，一年损耗的电能约为0.22KW·h，若市价为0.6元/KW·h，则充电器一年的空载功耗约为0.13元左右。
4、转换效率
加入转换效率的测试模块是想让读者了解到充电器的输入功率和输出功率差了多少，充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。
我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是绿联20W迷你小金刚充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：

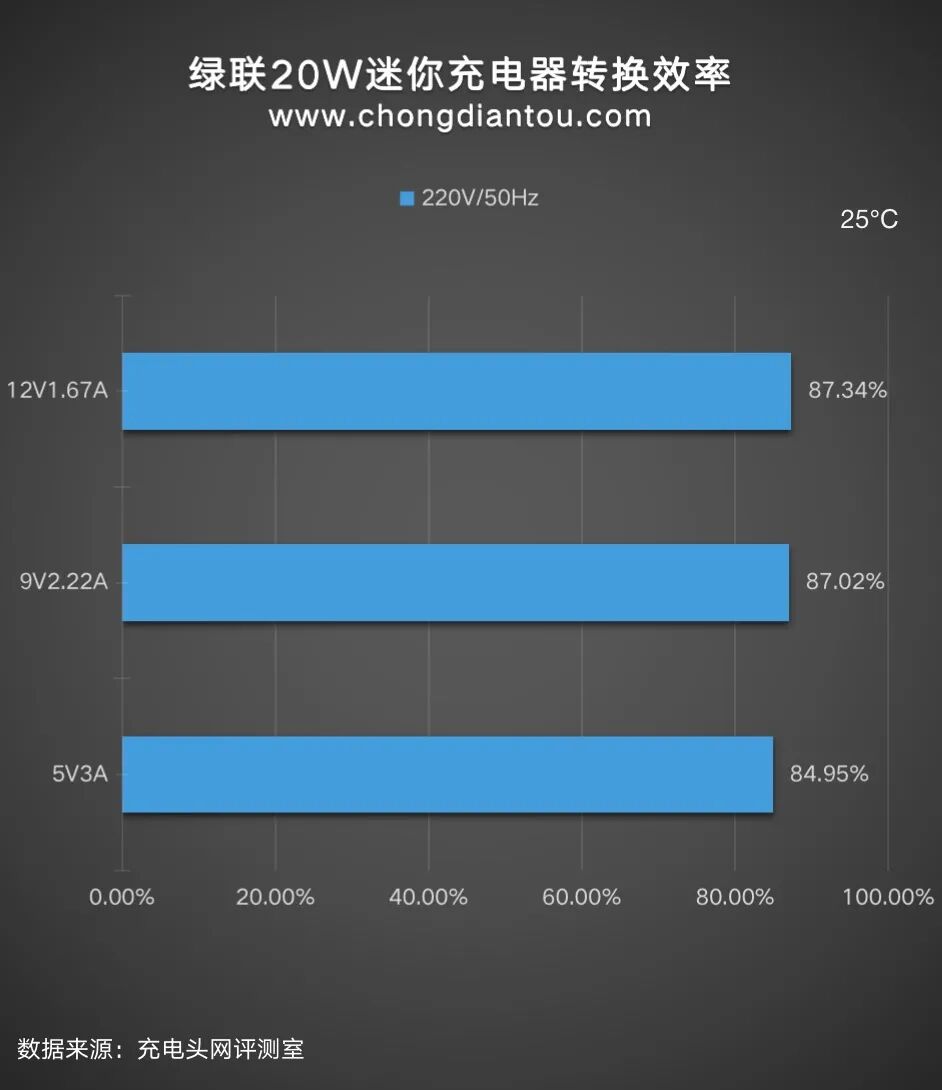

220V 50Hz下，将绿联20W迷你小金刚充电器在各个电压档位的输出功率拉满进行测试：三个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从84.95%到87.34%不等。

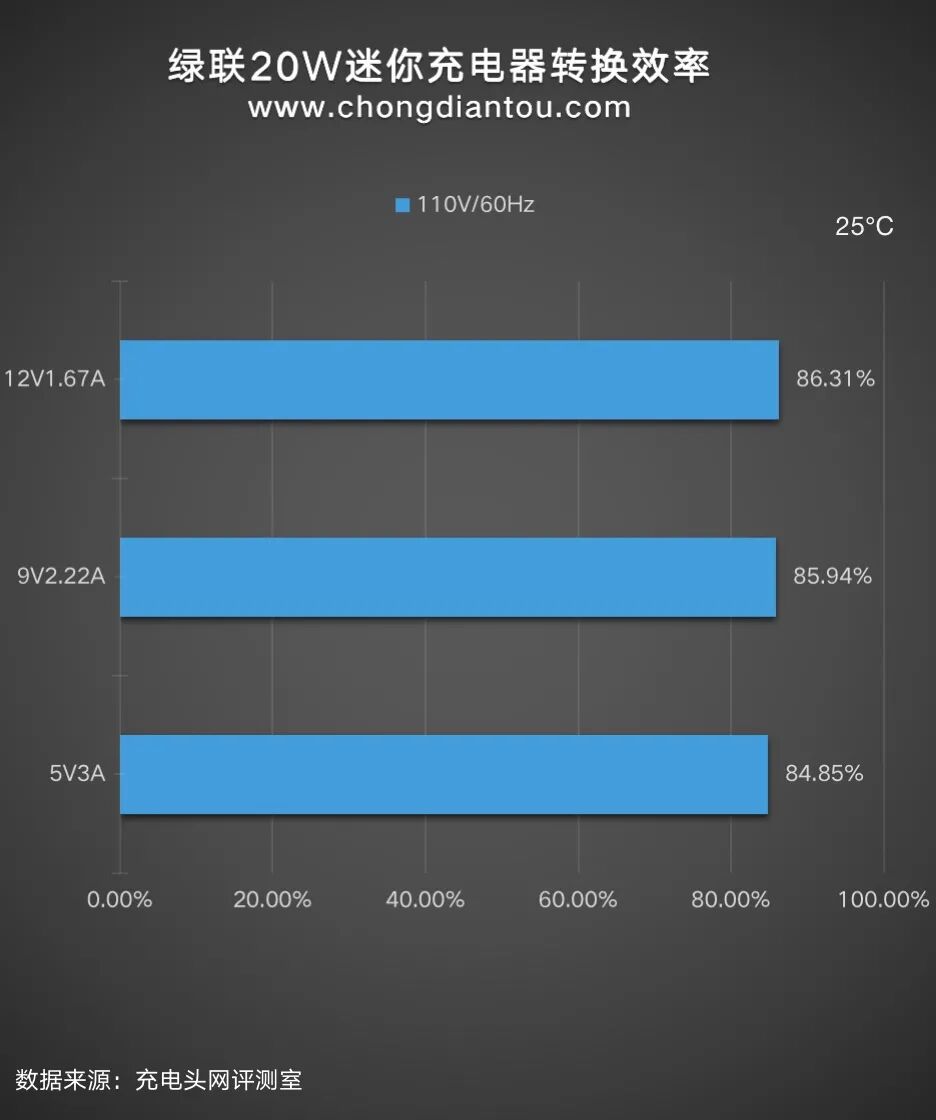

110V 60Hz下，充电器的转换效率从84.85%到86.31%不等。
5、纹波测试
绿联20W迷你小金刚充电器在220V 50Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

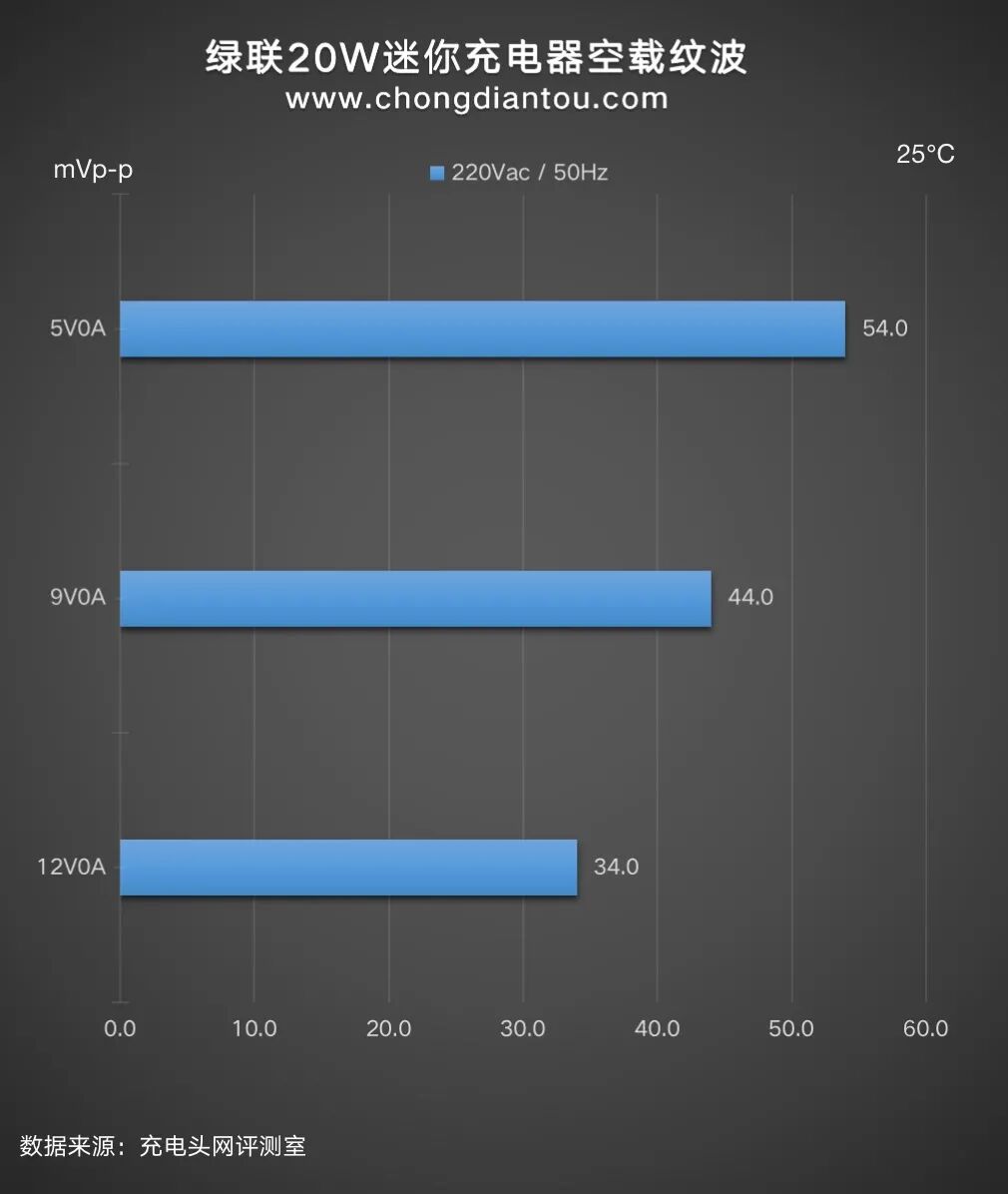

空载情况下：三个档位输出时纹波峰峰值从34mVp-p到54mVp-p不等。

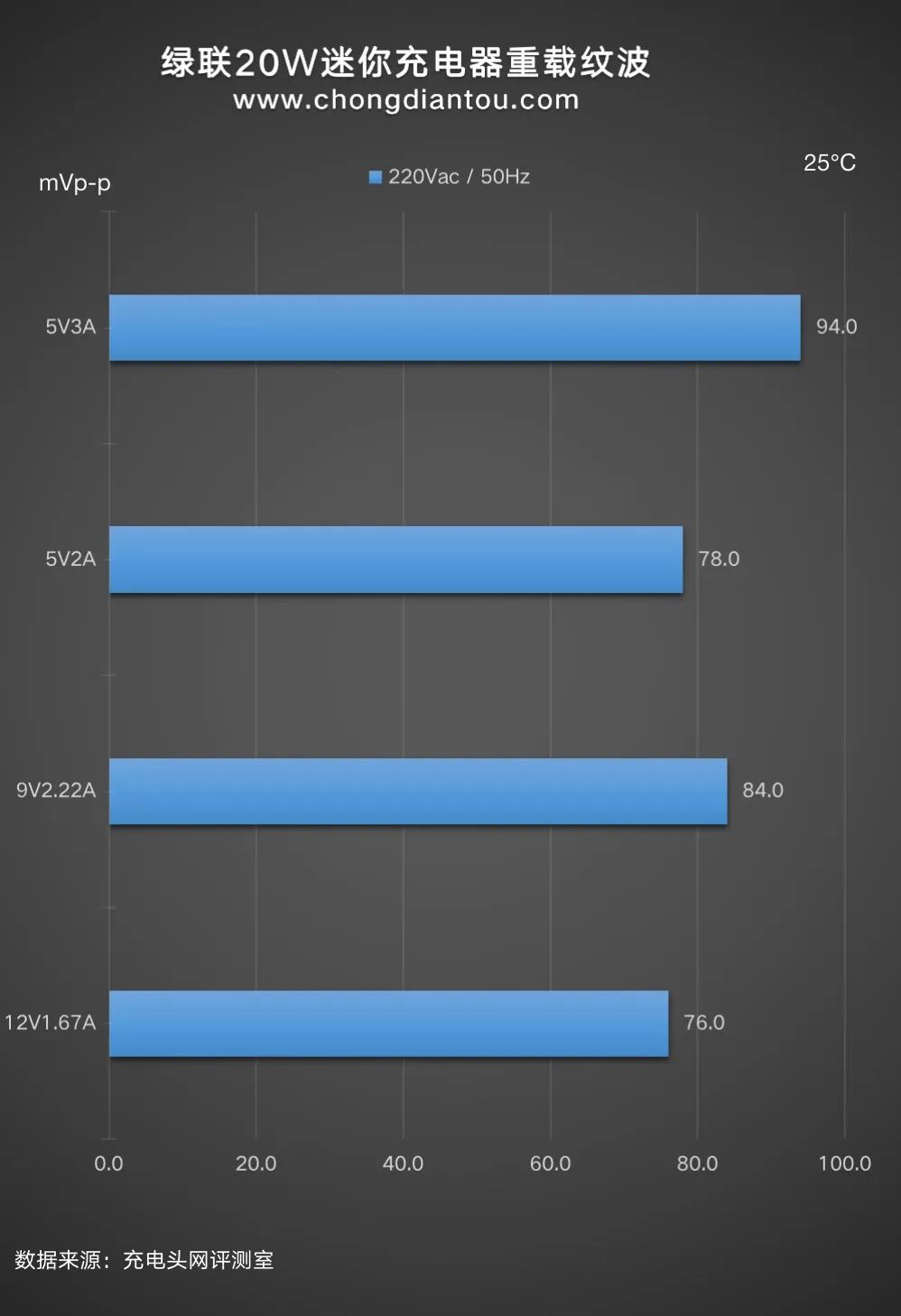

重载情况下：四个档位输出时纹波峰峰值从76mVp-p到94mVp-p不等。
充电器在110V 60Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

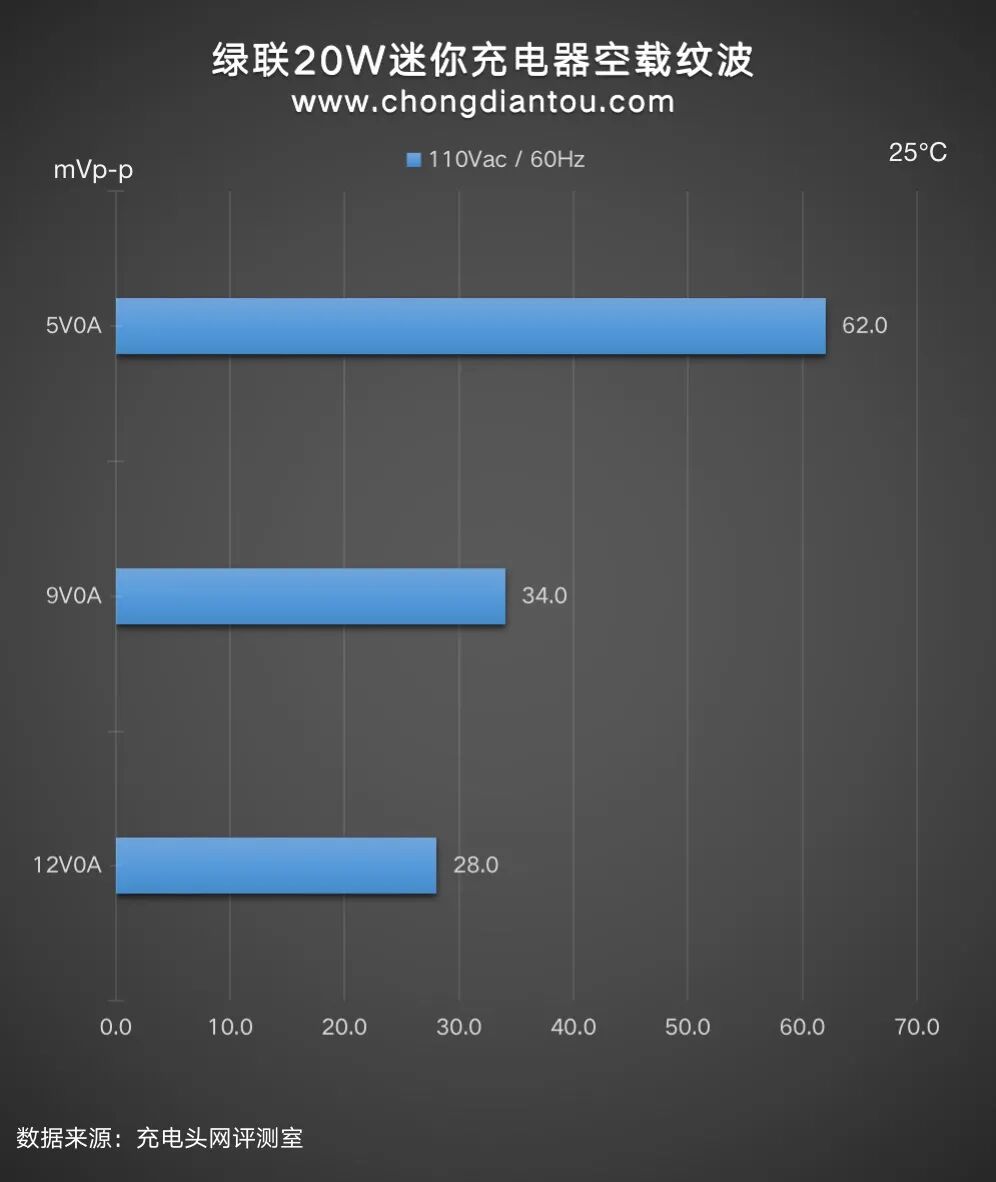

空载情况下：三个档位输出时纹波峰峰值从28mVp-p到62mVp-p不等。

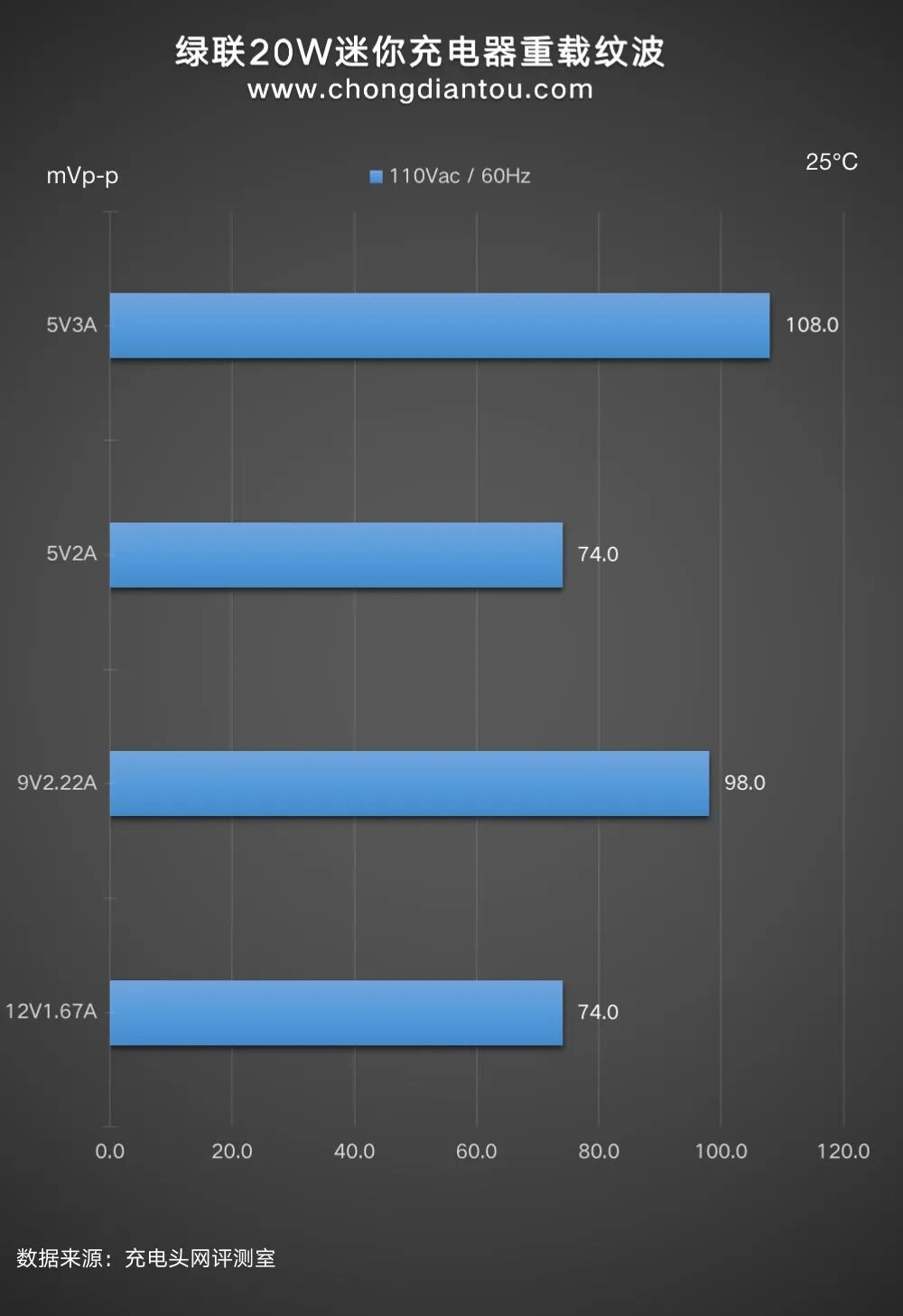

重载情况下：四个档位输出时纹波峰峰值从74mVp-p到108mVp-p不等。
纹波测试小结
国家标准中充电器纹波要求是不高于200mVp-p，绿联20W迷你小金刚充电器在110V 60Hz、240V 50Hz输入电压下，所有输出功率纹波峰峰值均低于200mVp-p这个标准，表现不错。
五、充电头网总结
伴随着iPhone 12升级到20W快充且不再标配充电器，这一举动为第三方PD充电器市场带来了新的市场机遇。而作为深耕3C配件领域的绿联顺势而上，推出了这款20W迷你充电器来应对市场需求。
和市面上其他迷你充电器的造型相差不大，绿联20W迷你小金刚充电器采用了方正的外形设计。由于20W充电器的体积小，所以目前小体积与折叠插脚二者很难兼得。但绿联20W迷你小金刚充电器在体积与折叠插脚上提供了不错的解决方案。
性能方面，绿联20W迷你小金刚充电器支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC、MTK-PE等快充协议。支持5V3A、9V2.22A、12V1.67A三个固定输出档位以及3.3-5.9V 3A 和3.3-11V 1.8A两组PPS快充档位，对于快充的兼容性整体表现不错。尤其是针对iPhone12充电表现最佳，30分钟可充满接近60%的电量。
绿联20W迷你小金刚充电器在体积迷你小巧的情况下还可以将插脚设计成可折叠的样式，对于用户外出携带要更加友好。小编在查询到了这款充电器目前官方旗舰店售价不到50元，而且还可以拥有和苹果20W PD充电器相同的性能，苹果5W充电器的体积大小，并且还是折叠插脚，这个很不错。
