通吃iPhone！CHOETECH立式快速无线充电器拆解评测

原创充电头网评测室充电头网评测室

得益于苹果搭载无线充电功能，整个无线充电市场迎来爆发性增长，无线充电终于可以快速普及开来。几乎所有品牌都推出了无线充电器，迪奥科CHOETECH也在近期推出了一款立式无线充，采用PCB与线圈分离式的设计，有效缓解高温对无线充效率的影响，双线圈结构，完美的兼容竖立摆放与横向摆放，最大功率10W，兼容三星10W/苹果7.5W/普通5W。为了进一步了解内部用料如何，小编第一时间拿到了产品，接下来为大家带来这款产品的拆解评测。

一、开箱篇

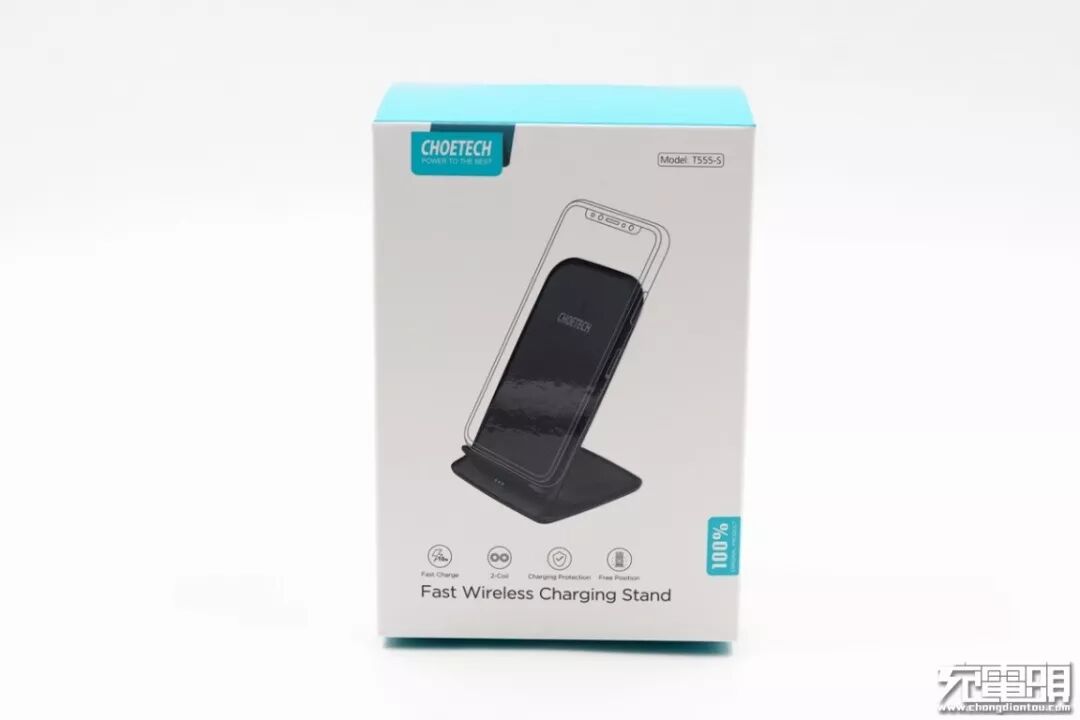

CHOETECH迪奥科立式快速无线充电器外包装走的是白青色简约风格，正面印有立式无线充外观图。

包装盒侧边产品特点：10W快速无线充电、双线圈设计、充电保护功能、自由位置摆放。

包装背面产品规格参数如下：型号T555-S、输入接口：Micro USB，输入：5V2A，9V1.8A、输出：10W（Max），产品通过了CE、RoHS、FCC、WEEE等各种认证。

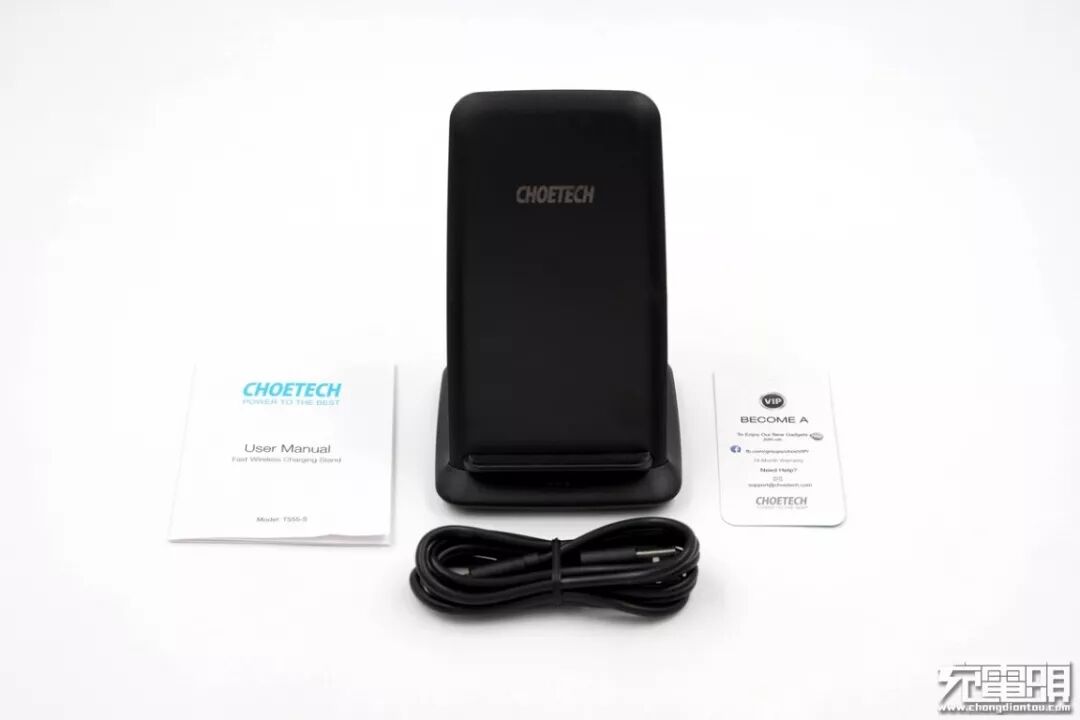

开箱物品一览：包含立式无线充、Micro USB数据线、说明书、信息卡。

CHOETECH迪奥科立式快速无线充电器使用黑色PC材质制作，结构上分为面板底座两部分，正面印有“CHOETECH”Logo。

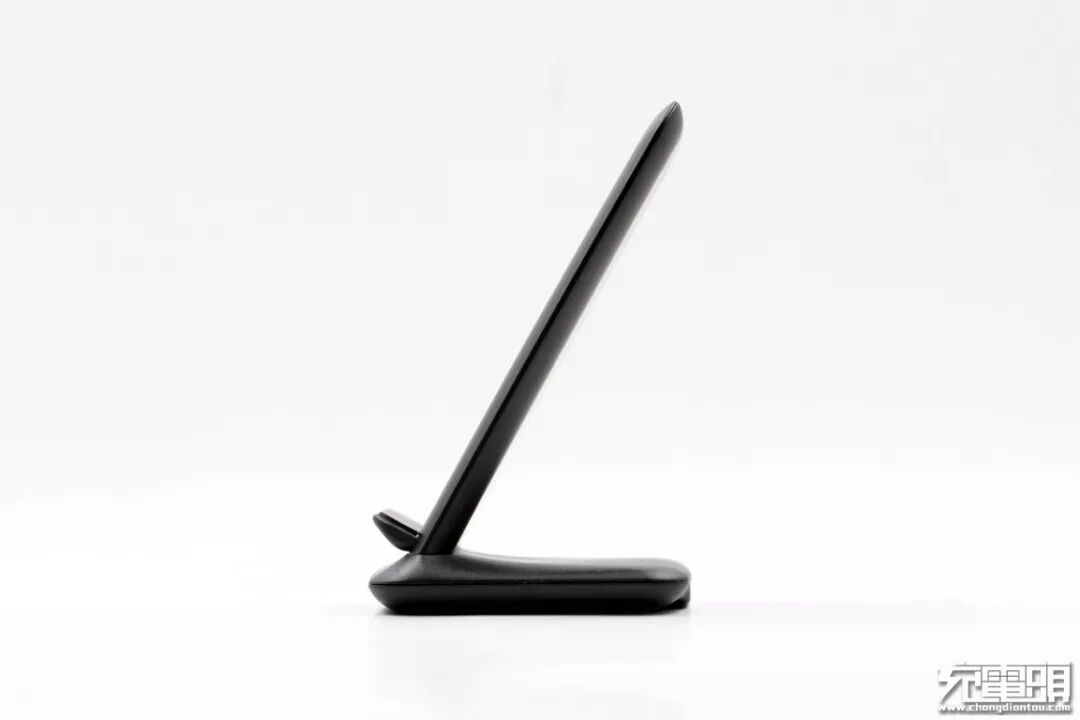

倾斜设置的无线充电器面板和水平面的底座之间呈60°立角，手机放上去后角度倾斜面向人眼，方便用户在享受无线充电过程时也能“边充边玩”。

背面非常简洁无任何印字，可以看到产品使用十字螺丝装配。

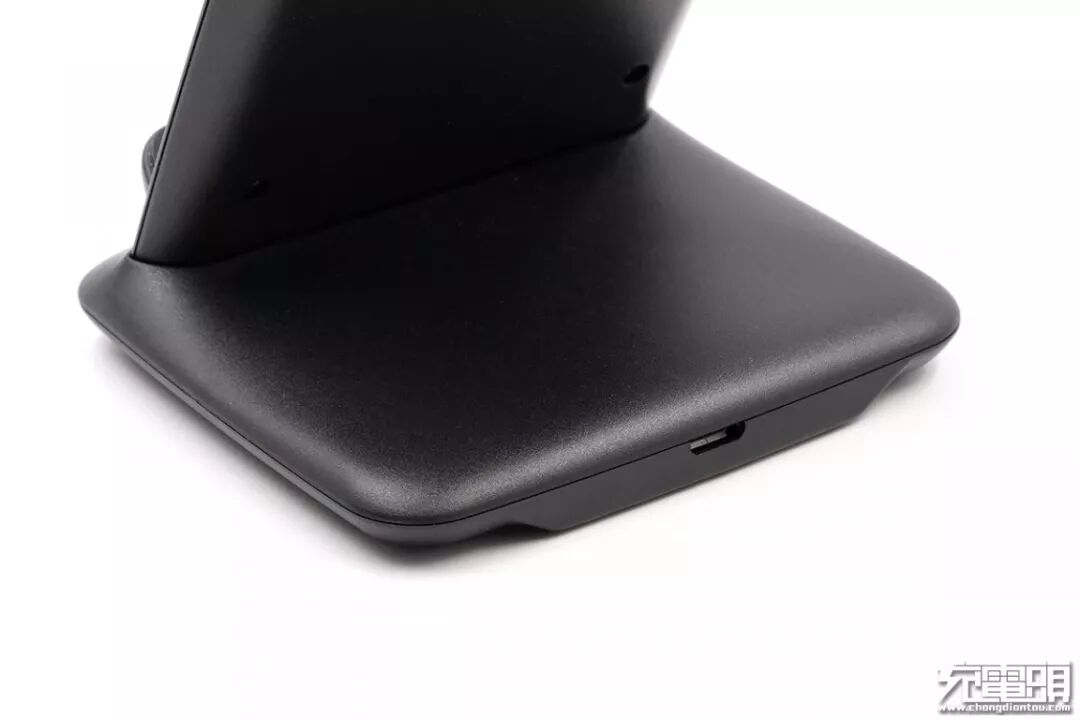

无线充电器底座后部是MicroUSB输入接口，从微距细节上可以看到壳体边缘圆润的过渡处理与磨砂表面工艺。

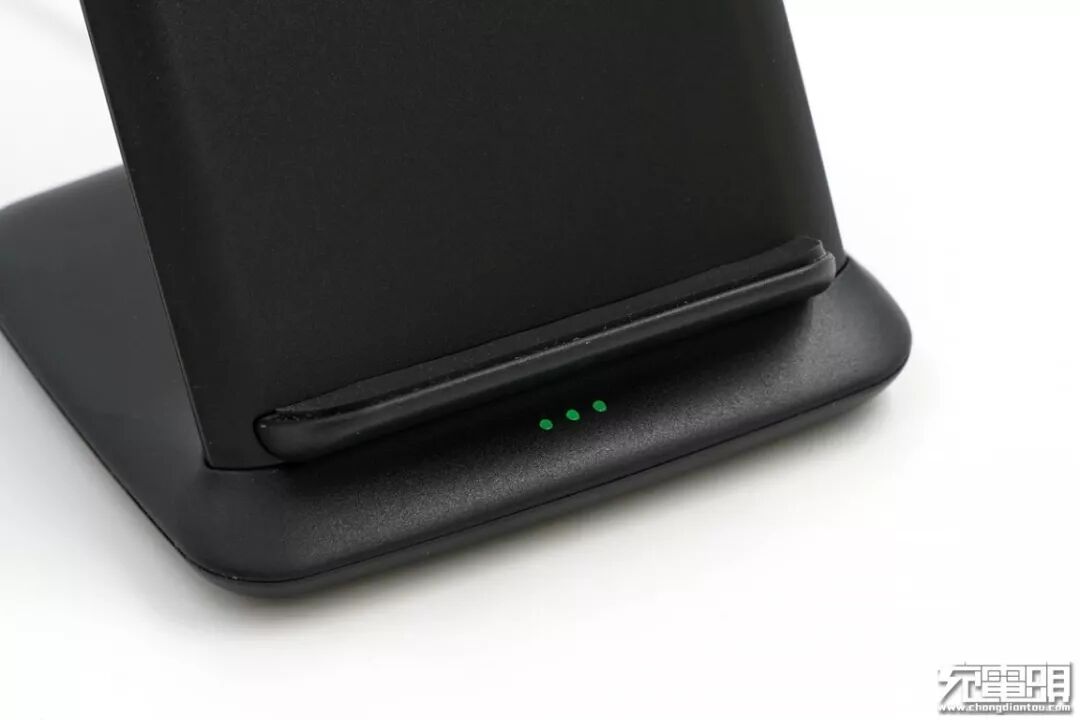

底座正面前方位置有“3”颗指示灯，其实是1个LED通过柔光块把光扩散到3个孔位上，正常工作时会亮起非常淡色的绿灯。

底座底部是四颗软垫，放置在桌面上可以起到防滑作用，产品参数也标注在底部，品名：Fast Wireless Charging Stand（立式快速无线充电器）、输入：5V2A，9V1.8A、输出：10W（MAX）。

二、测试篇

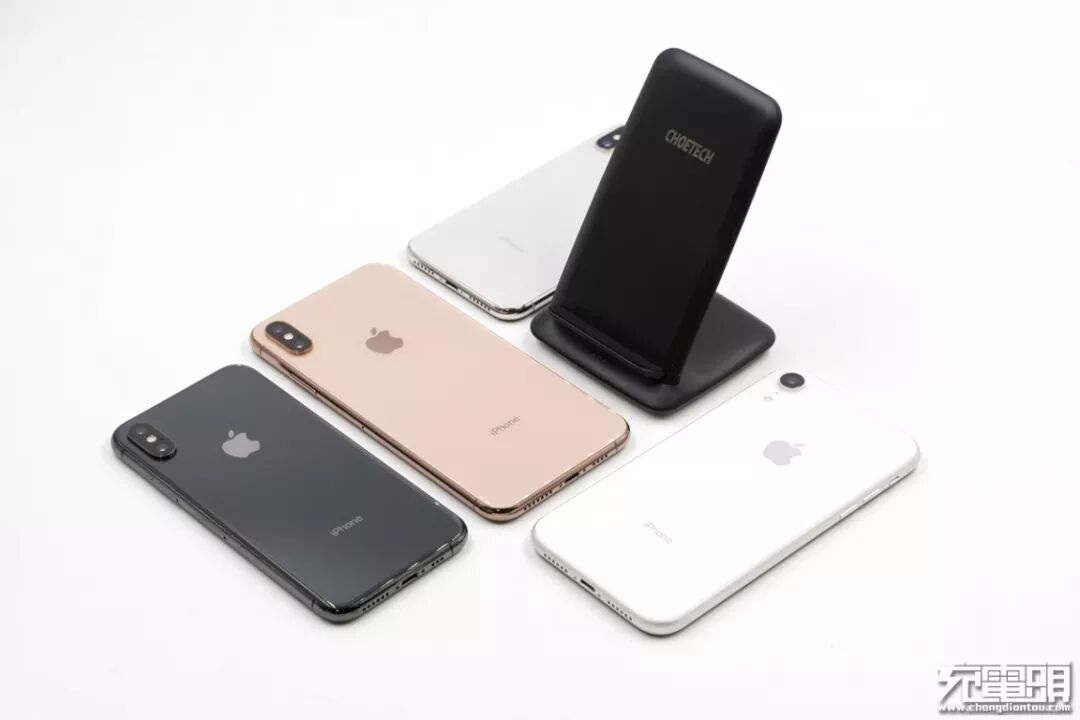

进入测试篇，我们找来四款全面屏iPhone，分别是去年发布的iPhone X与今年发布的iPhone XS、iPhone XS Max、iPhone XR，来看看CHOETECH迪奥科立式快速无线充电器对iPhone的兼容性如何。

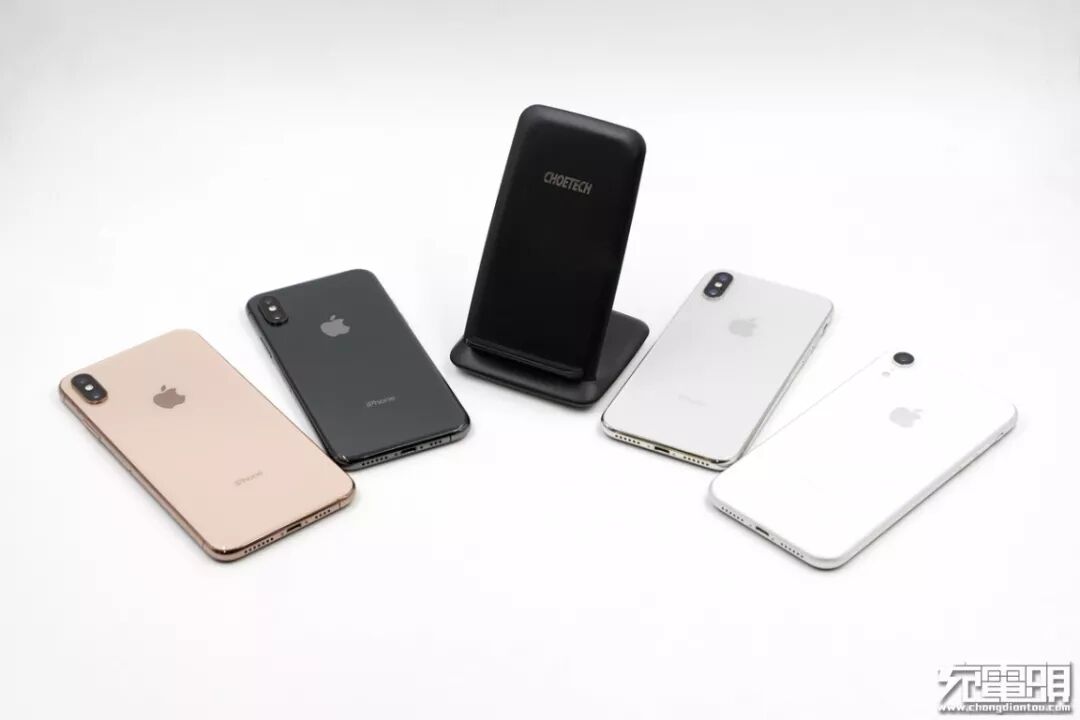

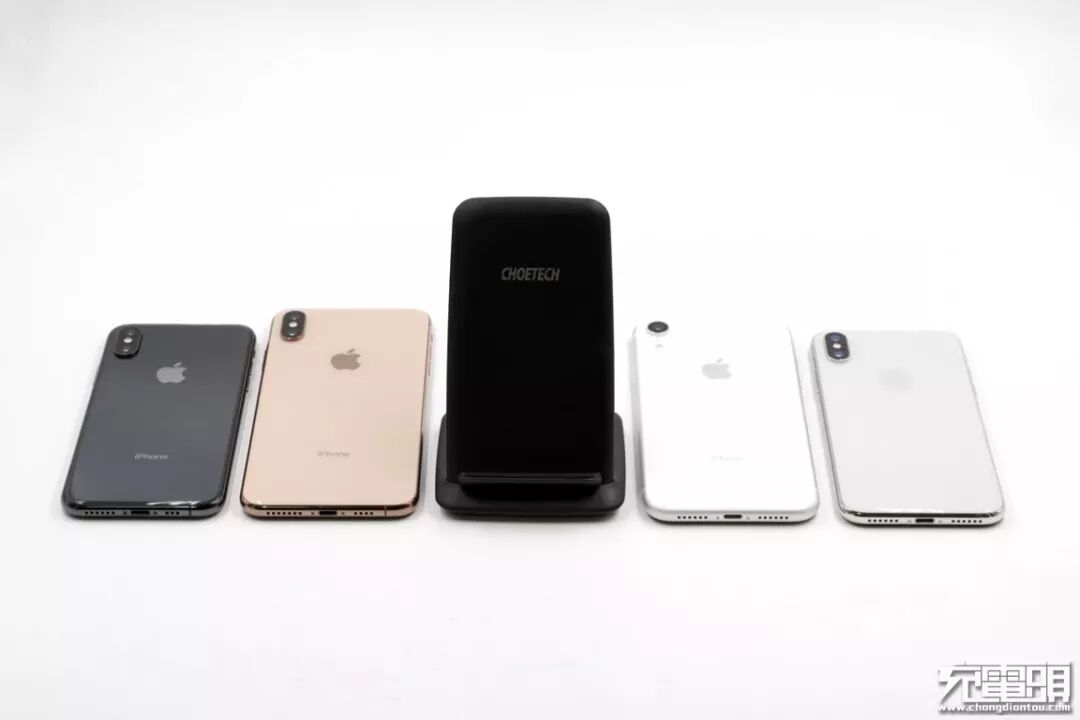

从左到右分别是深空灰的iPhone XS、金色的iPhone XS Max、CHOETECH迪奥科立式快速无线充电器、白色的iPhone XR、银色的iPhone X。

iPhone X横置摆放充电实测。

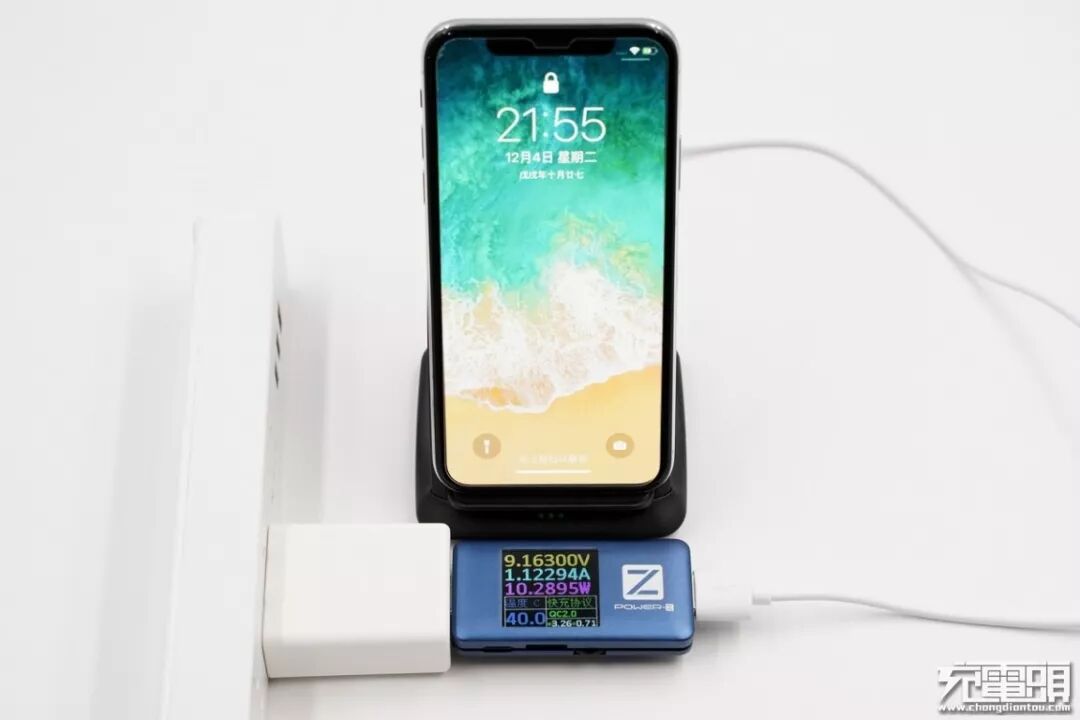

iPhone X立式摆放充电实测。

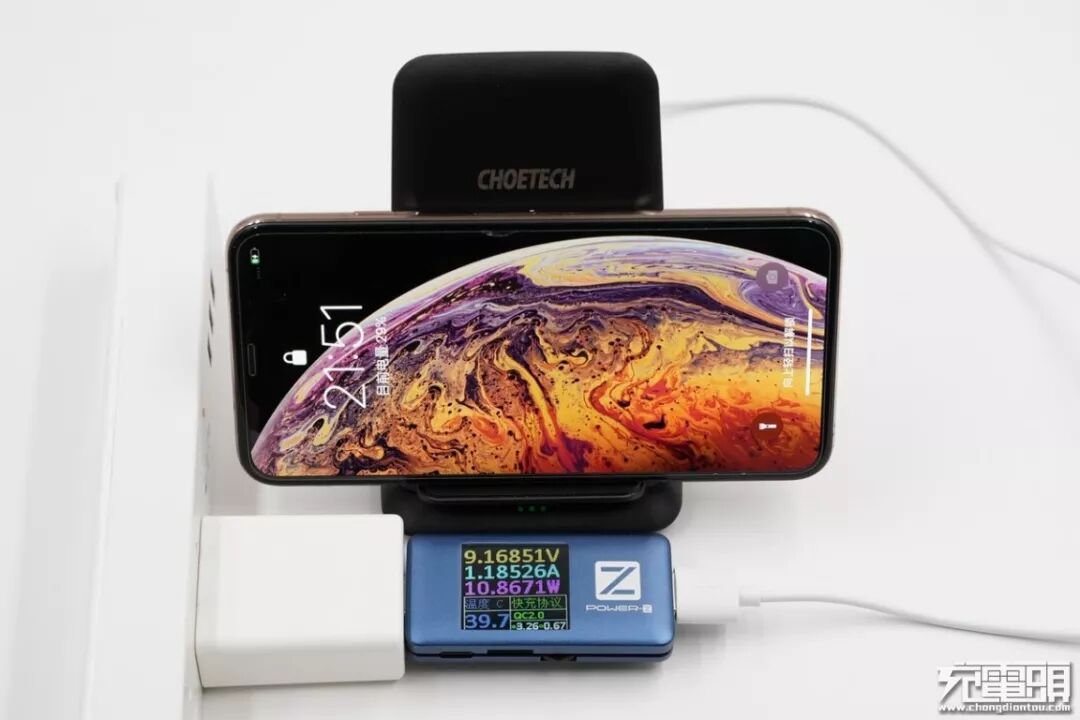

iPhone XS Max横竖摆放都可以充电，采用ChargerLAB POWER-Z FL001S对输入端进行监测，输入功率10W左右，经过功率换算，处于APPLE 7.5W无线快充模式。

iPhone XS横置摆放充电实测。

iPhone XS立式摆放充电实测。

iPhone XS横竖摆放都可以充电，采用ChargerLAB POWER-Z FL001S对输入端进行监测，输入功率10W左右，经过功率换算，处于APPLE 7.5W无线快充模式。

iPhone XS Max横置摆放充电实测。

iPhone XS Max立式摆放充电实测。

iPhone XS Max横竖摆放都可以充电，采用ChargerLAB POWER-Z FL001S对输入端进行监测，输入功率10W左右，经过功率换算，处于APPLE 7.5W无线快充模式。

iPhone XR横置摆放充电实测。

iPhone XR立式摆放充电实测。

iPhone XR横竖摆放都可以充电，采用ChargerLAB POWER-Z FL001S对输入端进行监测，输入功率10W左右，经过功率换算，处于APPLE 7.5W无线快充模式。

那么全程0%~100%充电速度如何呢？

小编使用了两台iPhone来进行这个测试，分别是电池容量最小的iPhone XS（2568mAh）与iPhone史上电池容量最大的iPhone XS Max（3174mAh）。

首先是电池容量最小的iPhone XS 0%~100%充电测试，使用ChargerLAB POWER-Z KM001监控整个充电过程，可以看到功率平台稳定维持时间长达一个半小时，表现出色，最终全程耗时3小时05秒充满iPhone XS。

接着就是iPhone XS Max，它是iPhone史上电池容量最大的苹果手机，功率平台稳定维持了50分钟，最终全程耗时也仅需3小时37分钟。

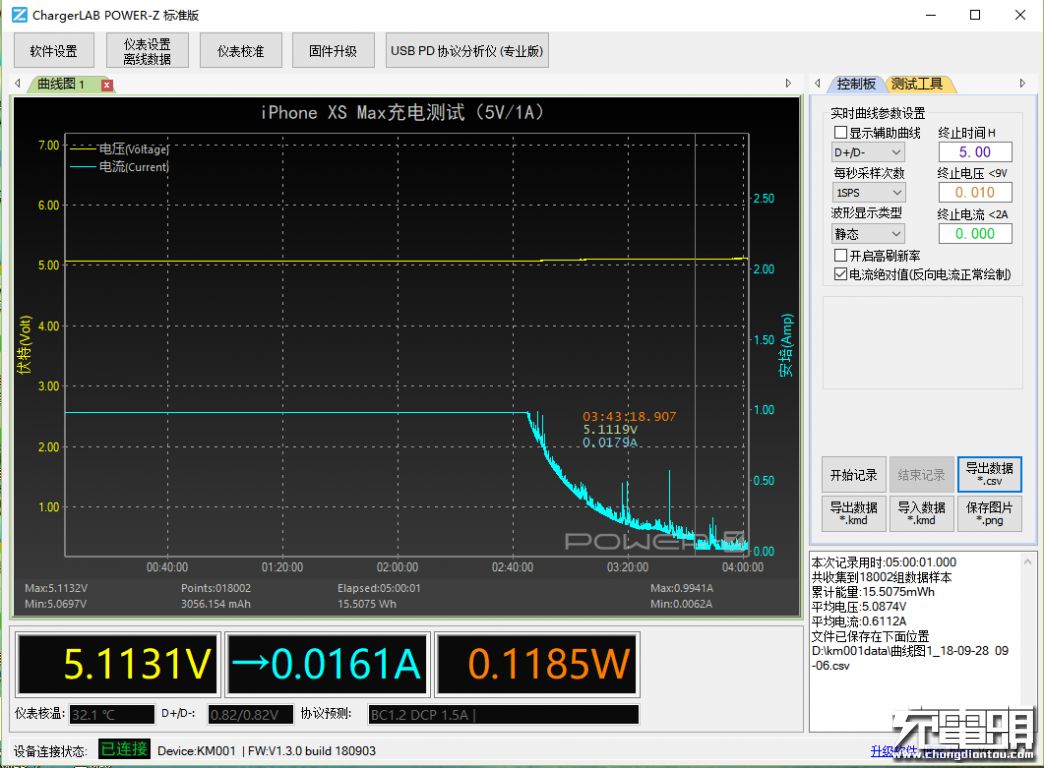

然后，我们使用iPhone XS Max原装标配5V1A充电器进行有线充电测试，结果显示耗时3小时42分钟左右才能充满。由此可见，iPhone使用CHOETECH迪奥科立式快速无线充电器充电，速度竟然比原装5V1A还快。

三、拆解篇

在上一篇测试环节里可以看到CHOETECH迪奥科立式快速无线充电器性能非常不错，不管是充电池容量小的iPhone XS还是容量最大的iPhone XS Max，都能在3个多小时左右充满，相信小伙伴们对这款产品内在肯定很感兴趣，废话不多说立刻进入拆解环节。

得益于这款产品使用了标准十字螺丝进行装配，非常简单就可以做到无损拆解，首先撕开底座上的4个垫片，再卸下4颗十字颗螺丝。

打开底座盖板，露出PCB部分，上面附有一块均热用的散热片。

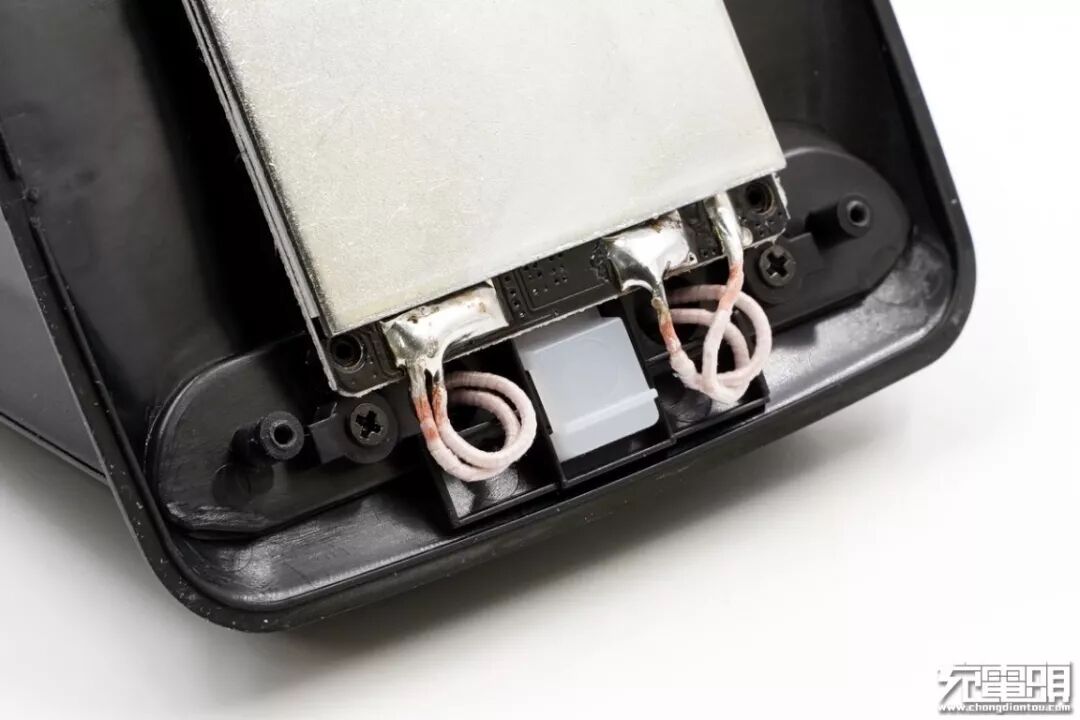

线圈与PCB分离设计，焊点饱满有光泽、浸润度高。

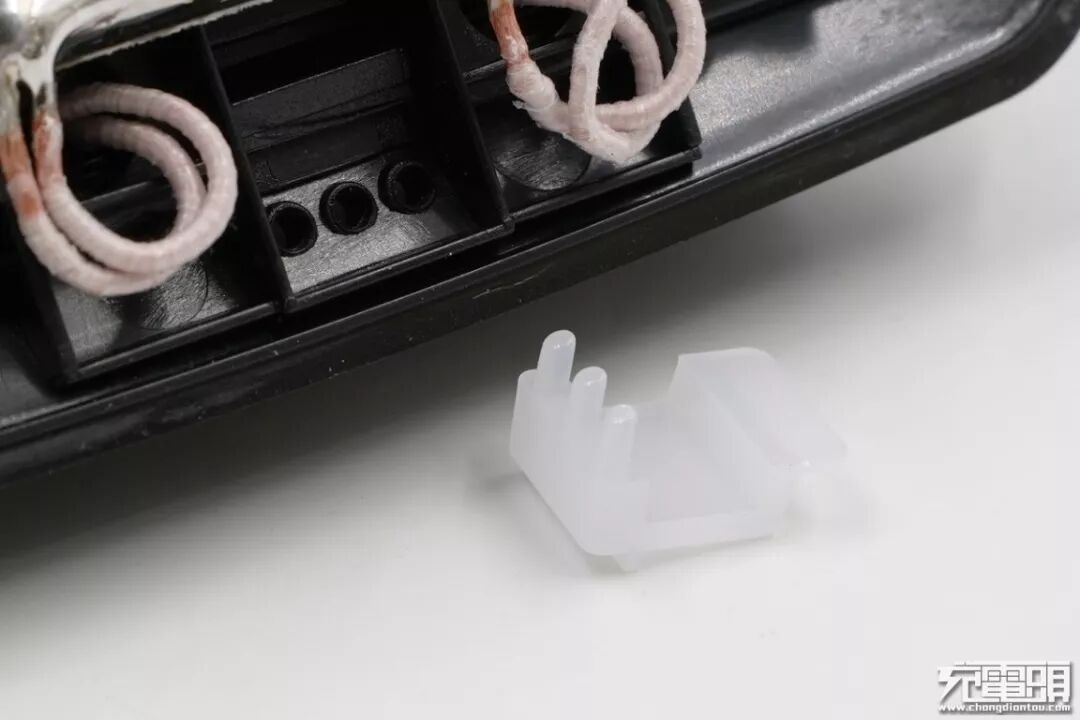

LED指示灯位置有是一块导光片，单颗LED通过导光片扩散成“3颗”指示灯。

卸下PCB上的固定螺丝。

进一步拆解需要使用烙铁熔化焊点，分离PCB与线圈。

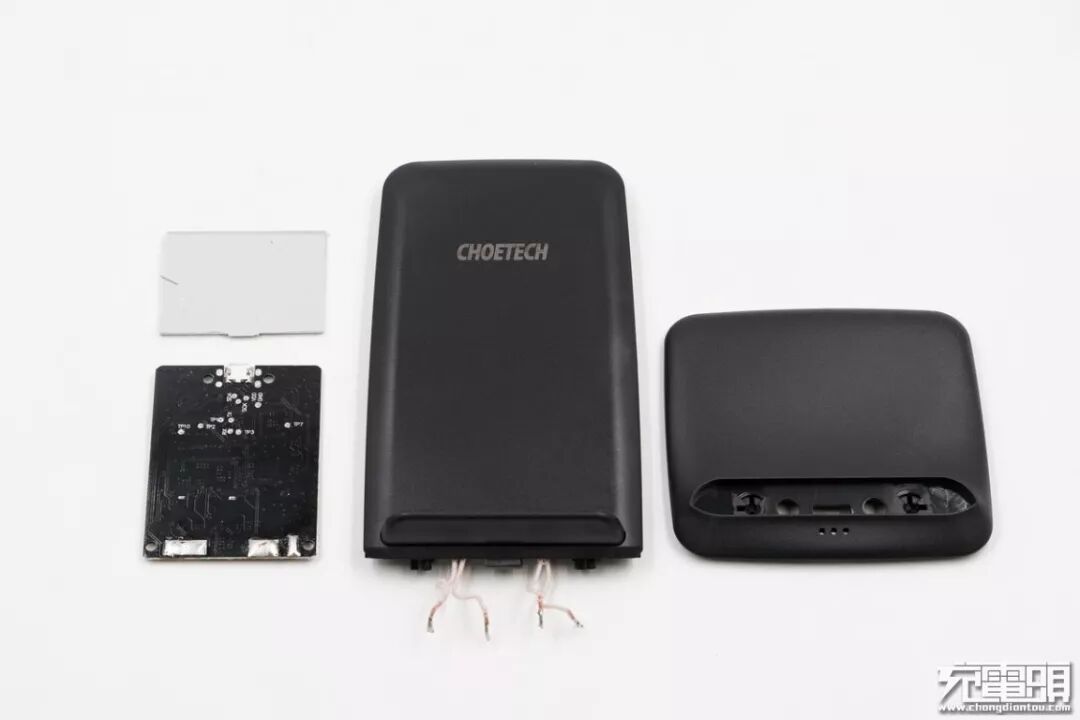

将底座和面板彻底分离开来。

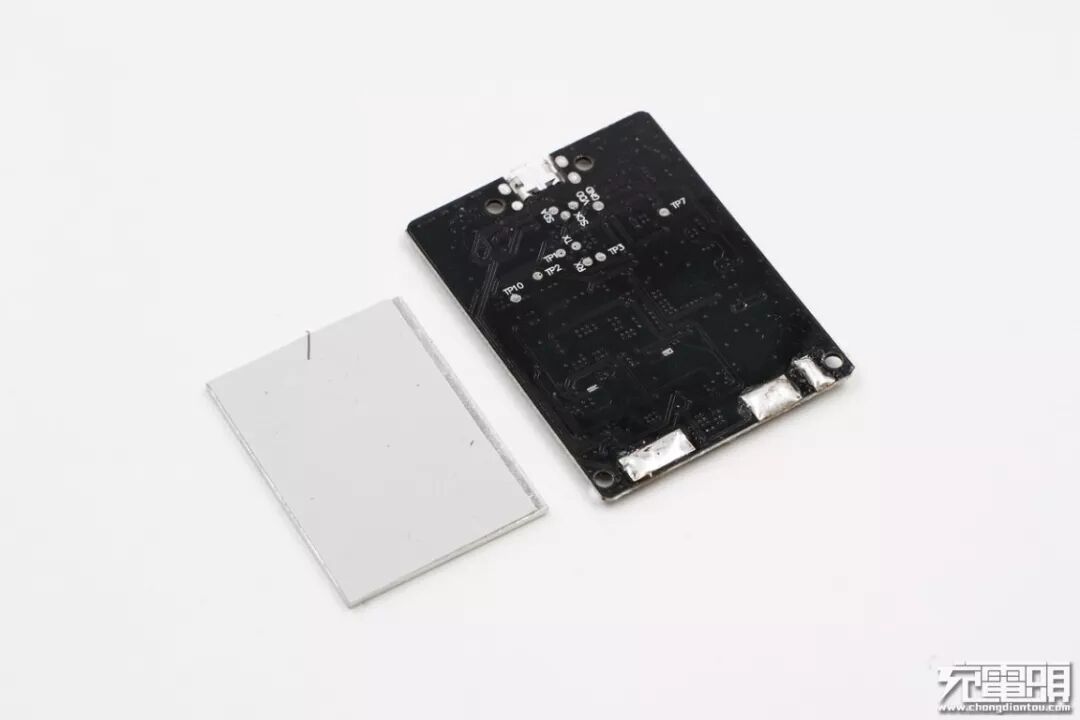

均热用的散热片为长方形，底部贴有导热硅胶垫，黑色PCB背面光滑没有任何元器件，与散热片紧密接触。

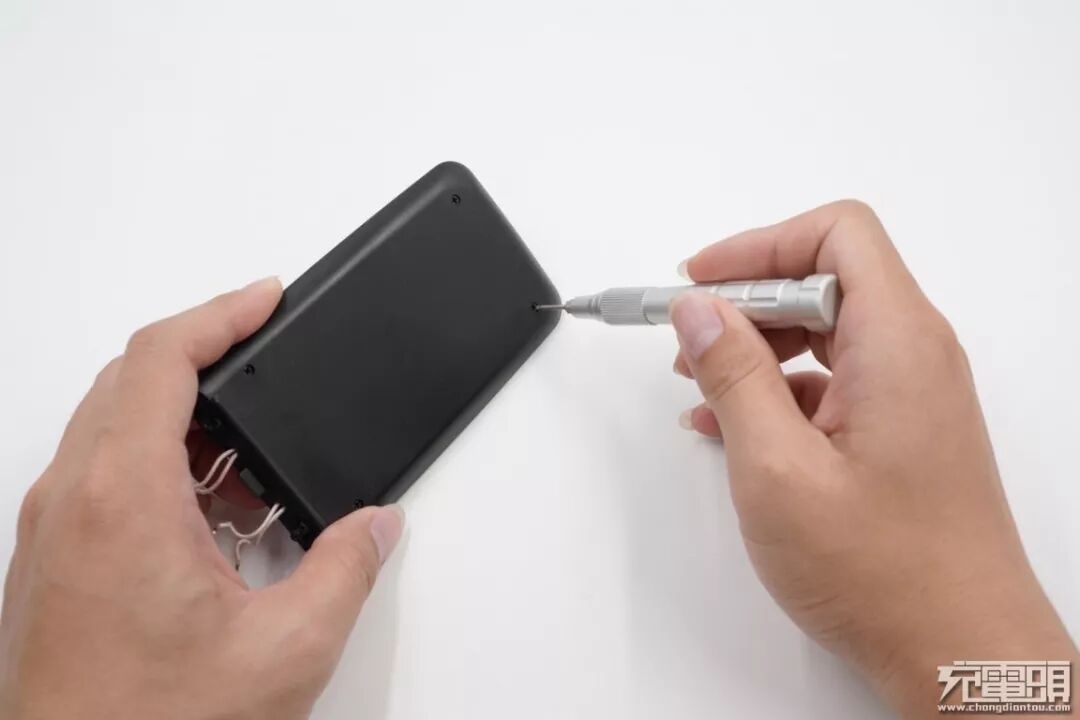

卸下面板背面的螺丝。

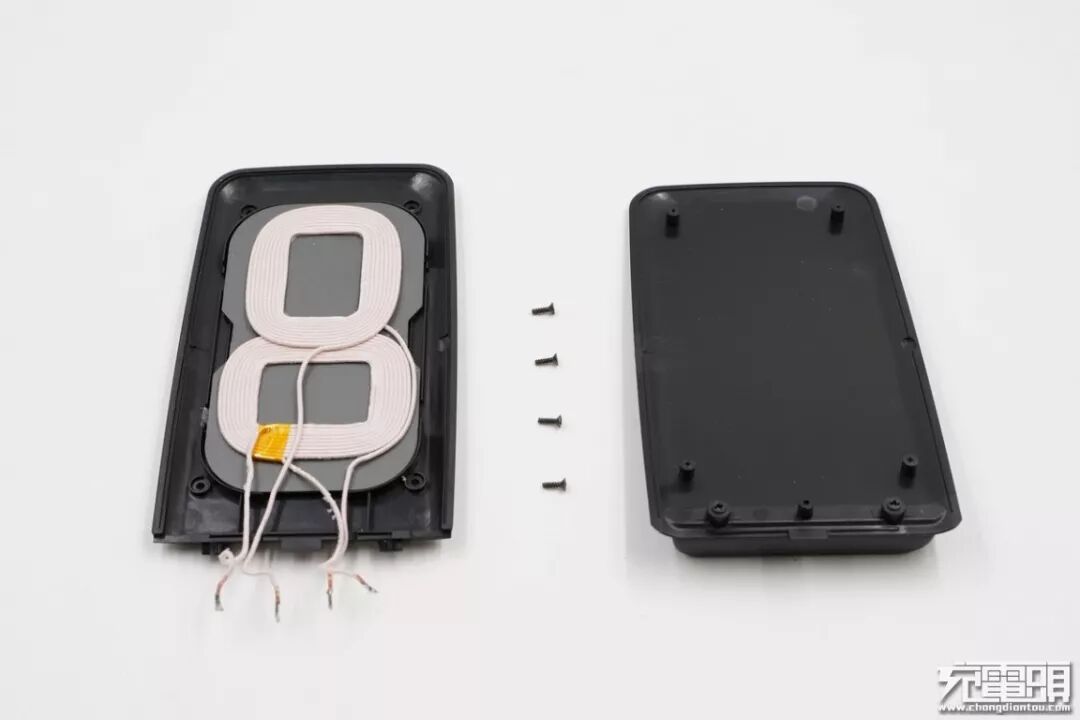

打开面板盖，露出双线圈和隔磁片。

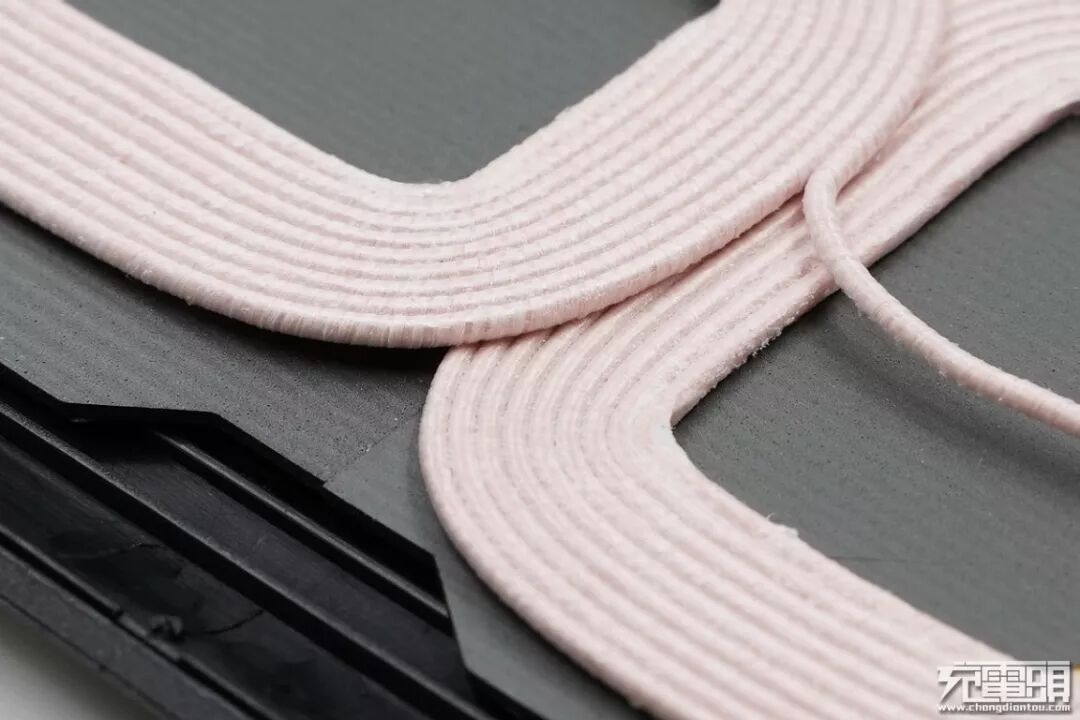

两片隔磁片与两个线圈，装配工艺不错。

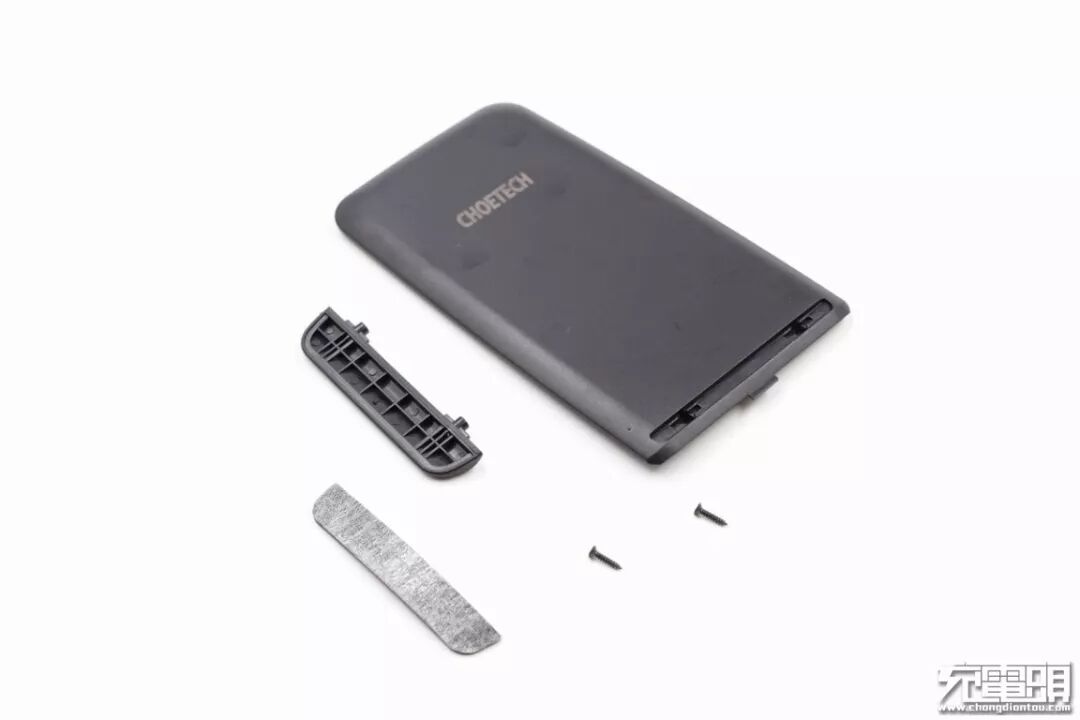

用来支撑手机的托板通过两颗螺丝装配到面板上，卸下固定螺丝。

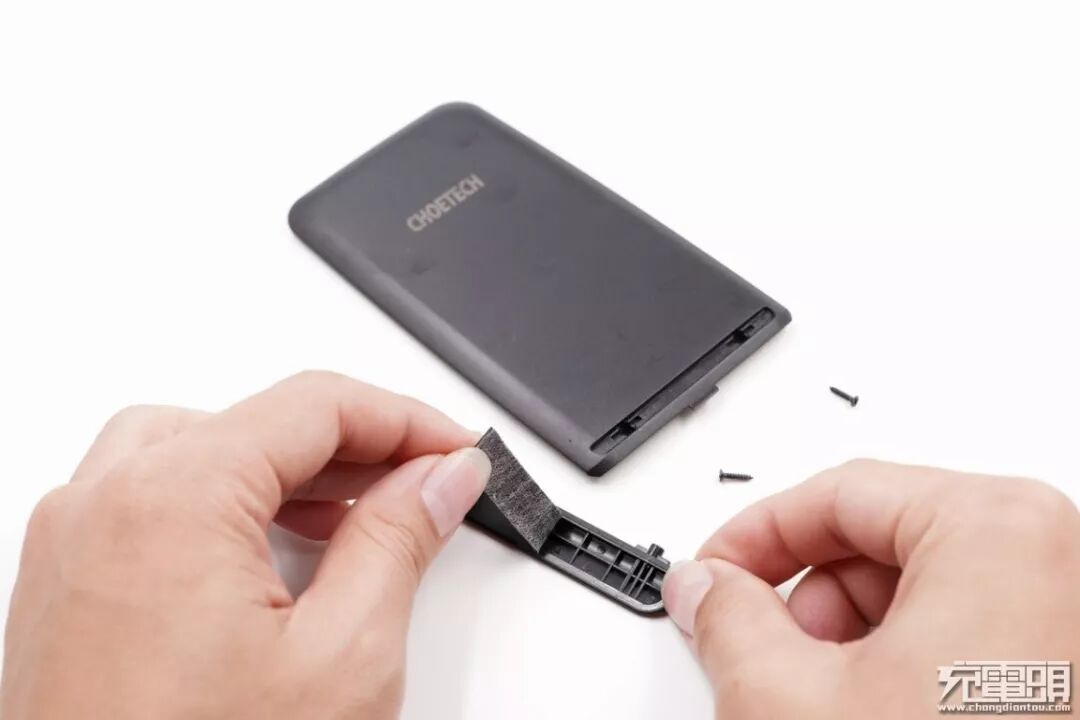

手机挡板上贴有防滑胶垫。

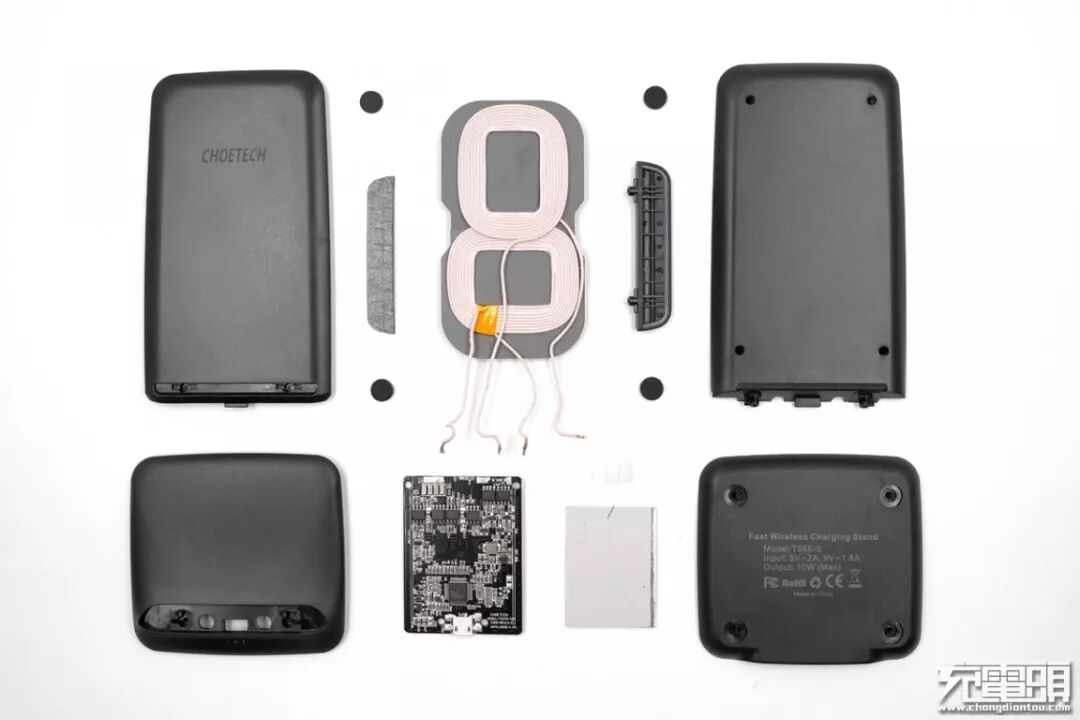

面板拆解一览。

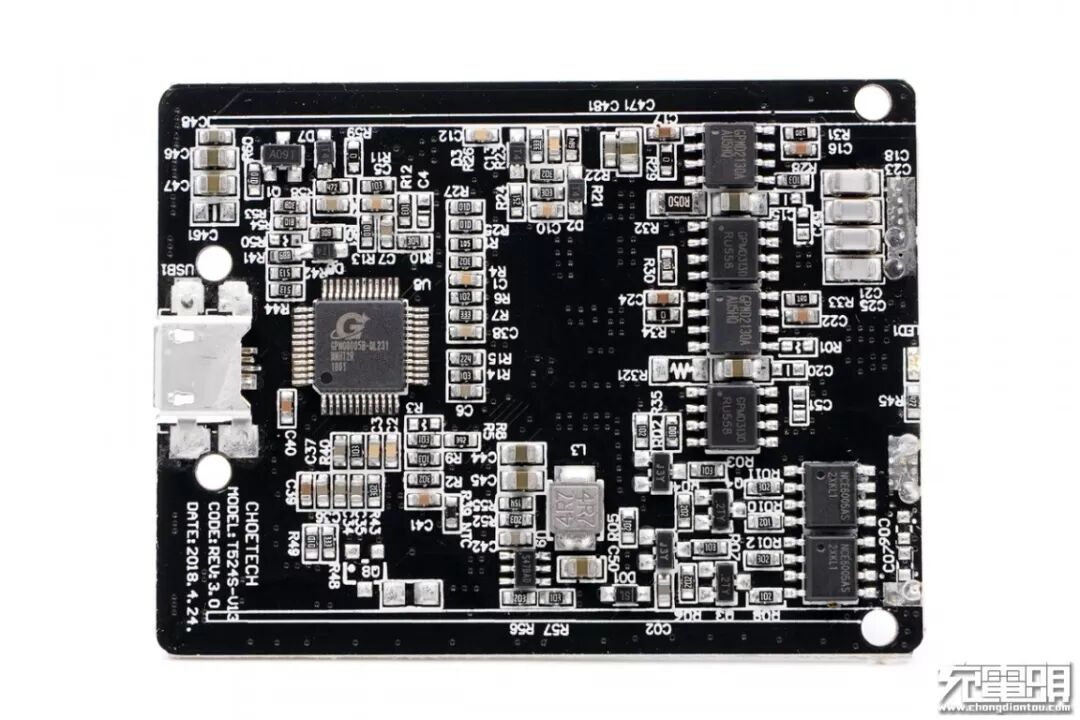

PCB俯视图。

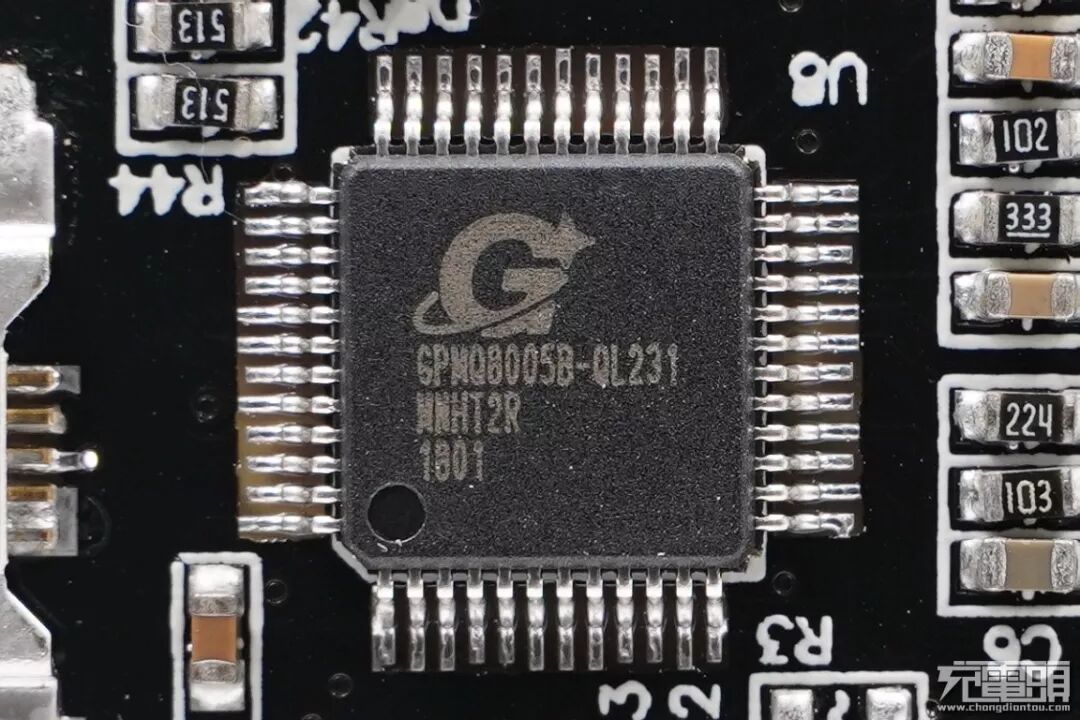

主控IC GPMQ8005B来自于台湾凌通科技，是一颗10W无线充电主控芯片，支持10W、7.5W、5W。

GPMQ8005B是兼容Qi标准发射端的高集成无线充解决方案，它符合WPC无线电力联盟Qi规范的V1.2.4版本，PACKET（信号）解调性能高。拥有几种保护方法，以避免系统出现异常情况，如过流保护、低电压保护、过热保护和偏置保护。GPMQ8005B为可穿戴应用提供了一个应用电路。对于可穿戴应用，PWM直接驱动MOSFET。解调电路和偏置保护的专利，在美国、中国大陆、台湾等地已注册成功。
