百瓦行业推动者？苹果96W USB-C PD充电器深度评测（A2166）
基于USB-C标准接口普及带来的USB PD充电技术的快速发展，苹果也在多年前推出了第一款USB PD充电器以来，逐渐推出18W、29W、30W、61W、87WUSB PD充电器，丰富的功率选择可以对应iPhone、ipad、MacBook等设备使用。
近期苹果发布了新的苹果MacBook Pro产品，新款的MacBook Pro为了满足用户极致的性能需求，采用了更加强大的处理器、显卡以及16寸的屏幕尺寸，当然为了让极致的性能发挥更加淋漓尽致，原来最大功率的87W PD充电器已无法满足MacBook Pro 16寸的供电需求，所以苹果给新款的MacBook Pro 16寸配备了一枚供能强悍的96W USB-C大功率电源适配器。今天一起来看看这枚96W电源适配器到底有多强大吧！
一、外观赏析
1、外包装

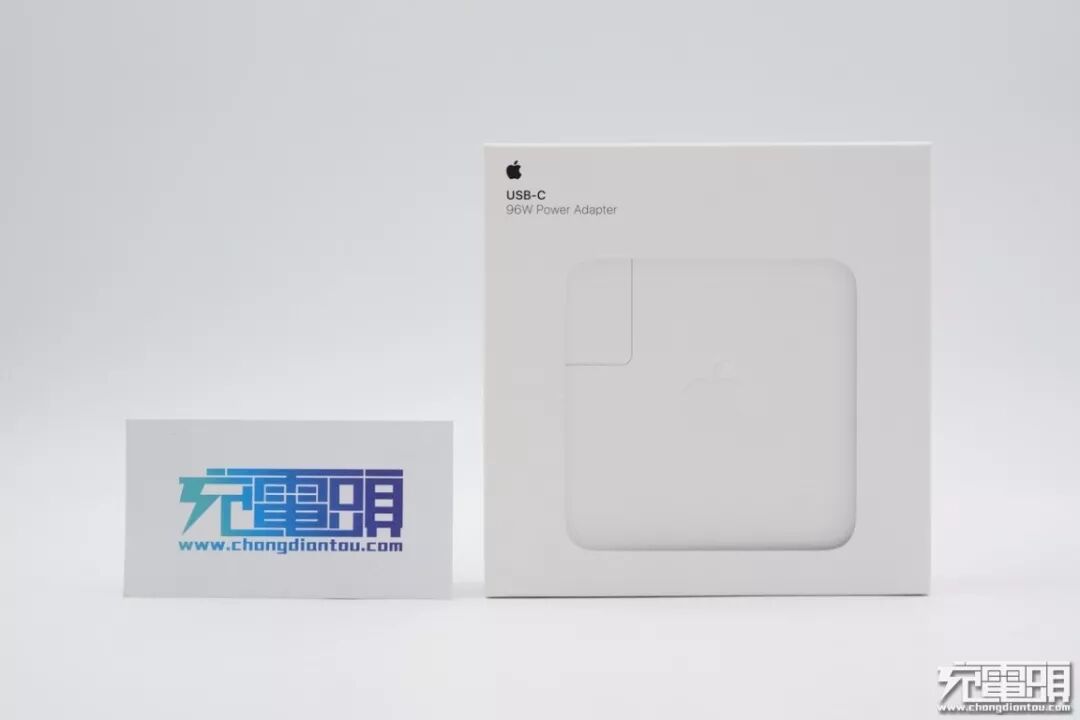

外包装非常简洁，正中间96W USB-C充电器的产品样图。

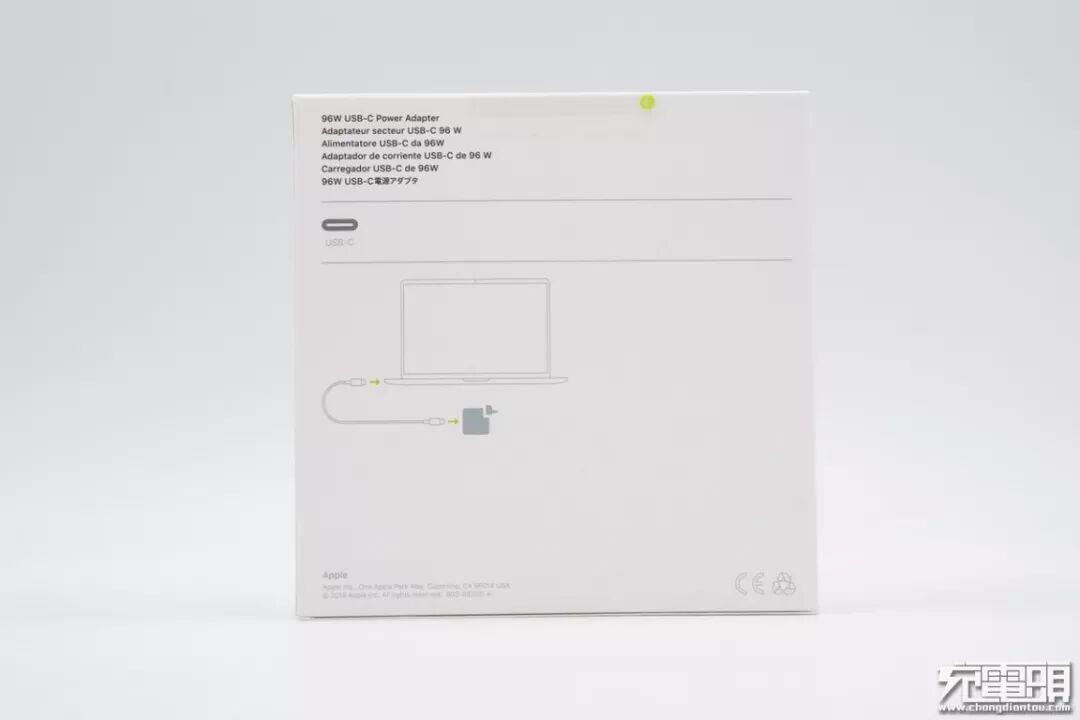

背面信息：充电器USB-C接口图，笔记本连接充电器图。
左上角苹果logo以及产品名称USB-C 96W Power Adapter。

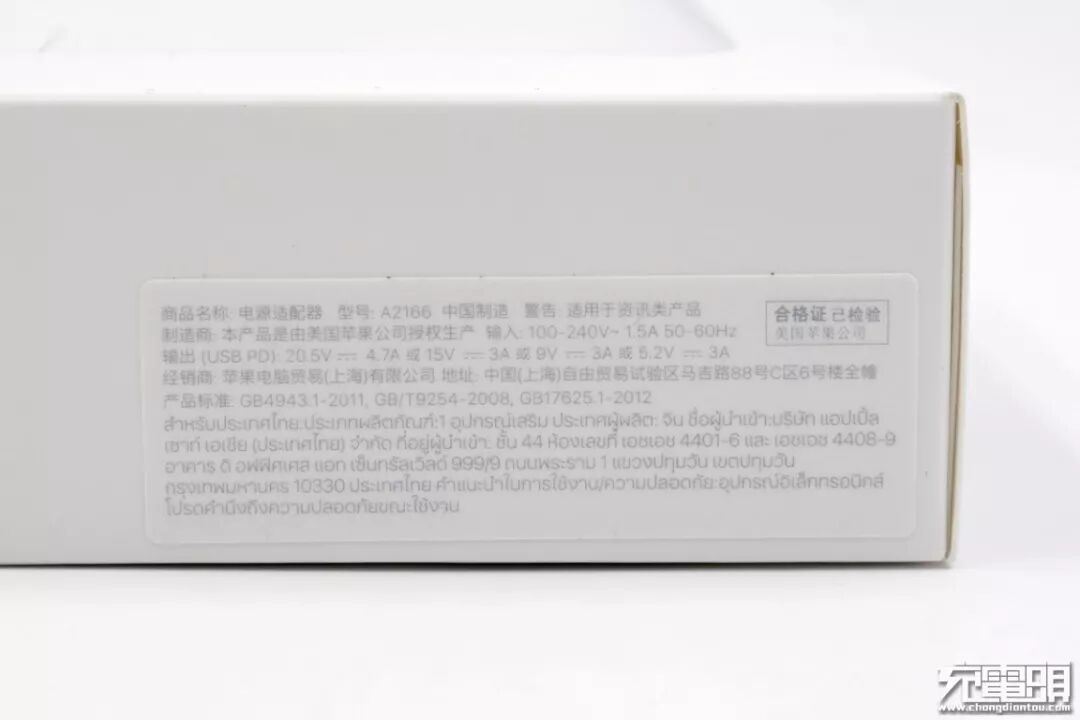

侧面产品规格参数贴纸
名称：电源适配器
型号：A2166
输入：100V-240V~50/60Hz 1.5A Max
输出（USB PD）：20.5V/4.7A、15V/3A、9V/3A、5.2V/3A

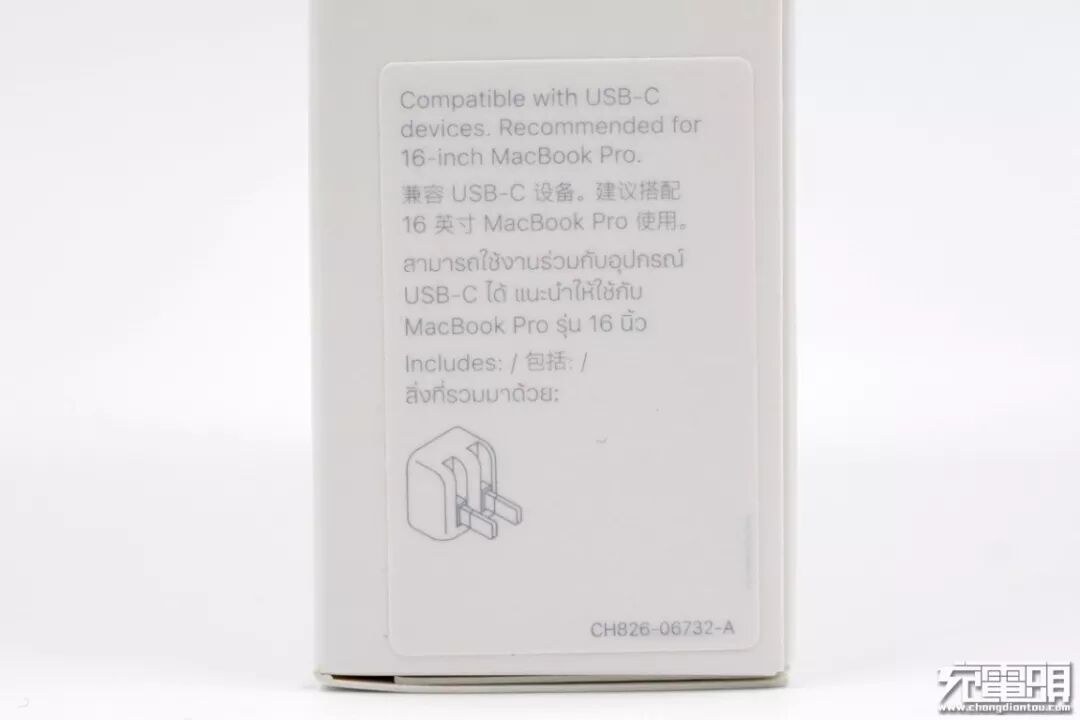

另一侧标签贴纸，电源适配器兼容支持USB-C的设备，搭配16 英寸 MacBook Pro使用时能发挥最佳充电效果。
包装盒标签上印有充电器的SN码：C4H946208ENL4YRAV，请记住这个SN码，正品的包装盒的SN码和充电器插槽的SN码以及连接笔记本后电源信息显示的SN码是一致的。
2、打开包装提拉

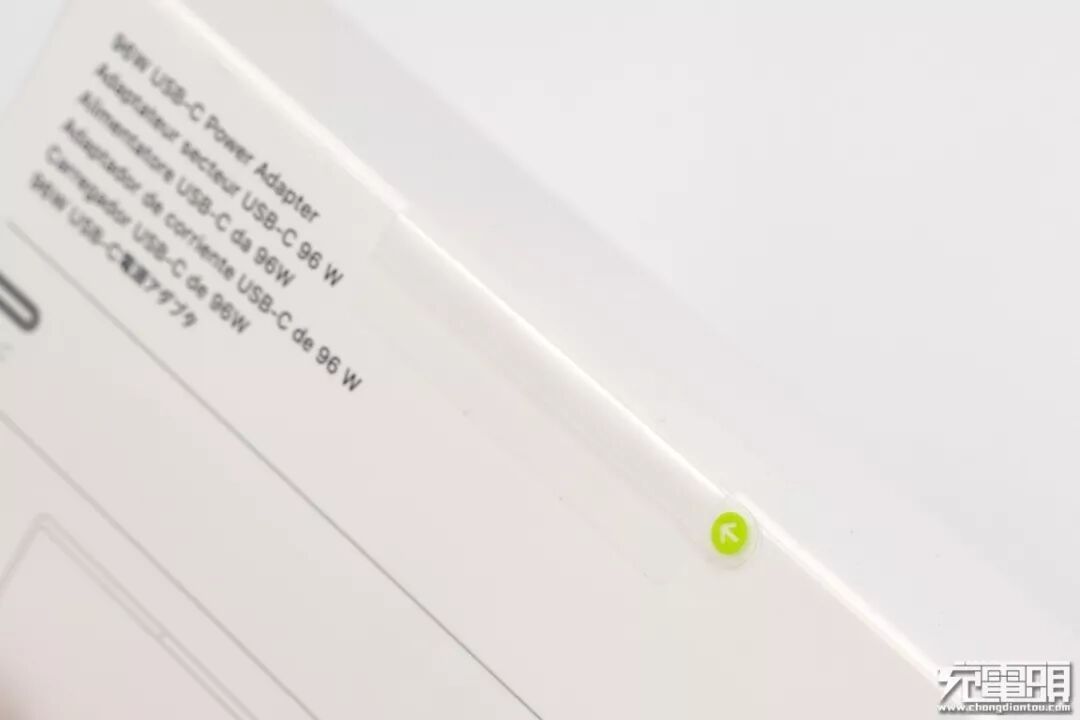

外包装一次性胶纸，绿色的箭头提示了撕拉方向。
往左侧拉撕开胶纸。

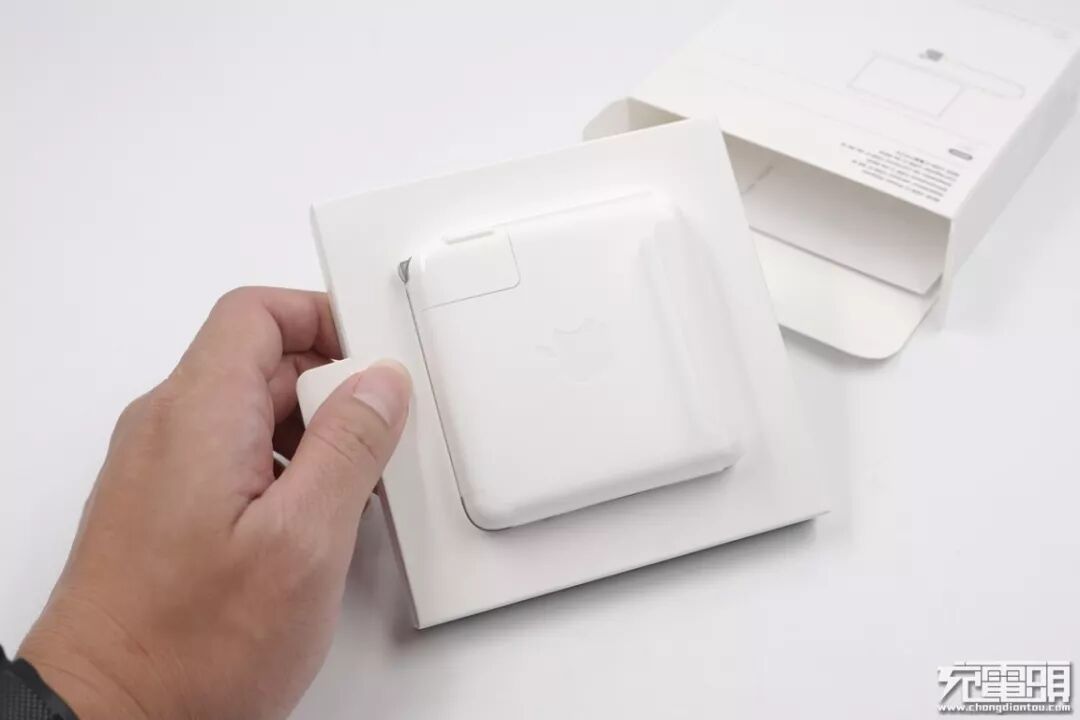

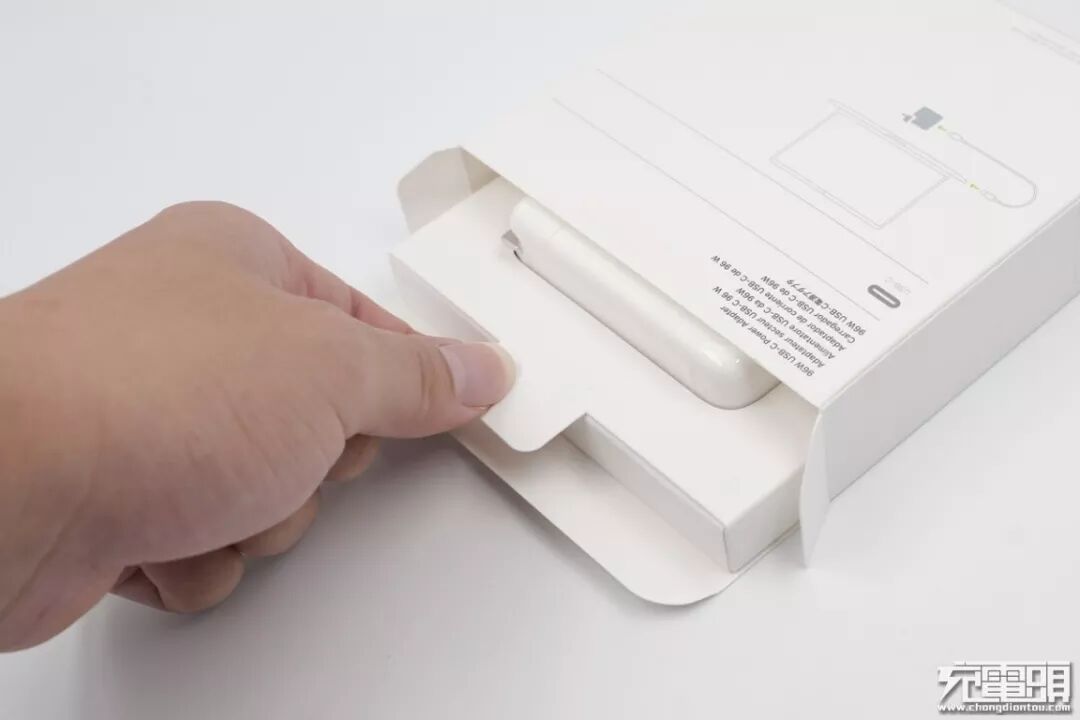

打来包装，包装内提拉设计，方便用户取出包装内的充电器。
3、包装内配件
固定的纸槽正放着一枚充电器。

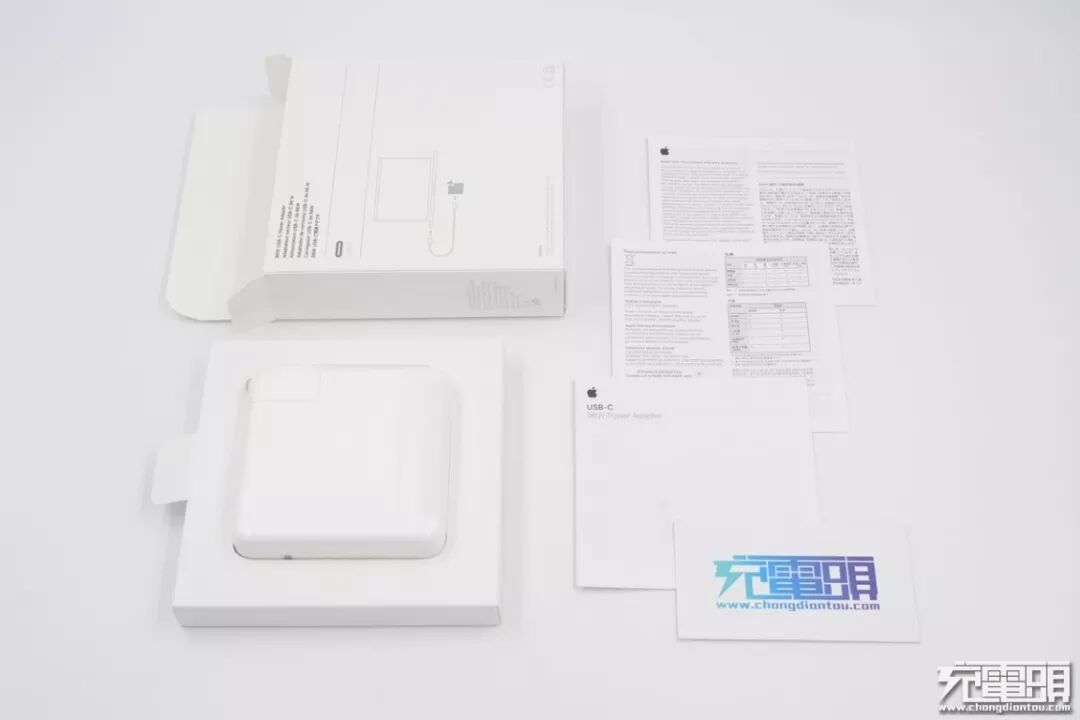

包装内含有：充电器、说明书、保修说明、认证手册。

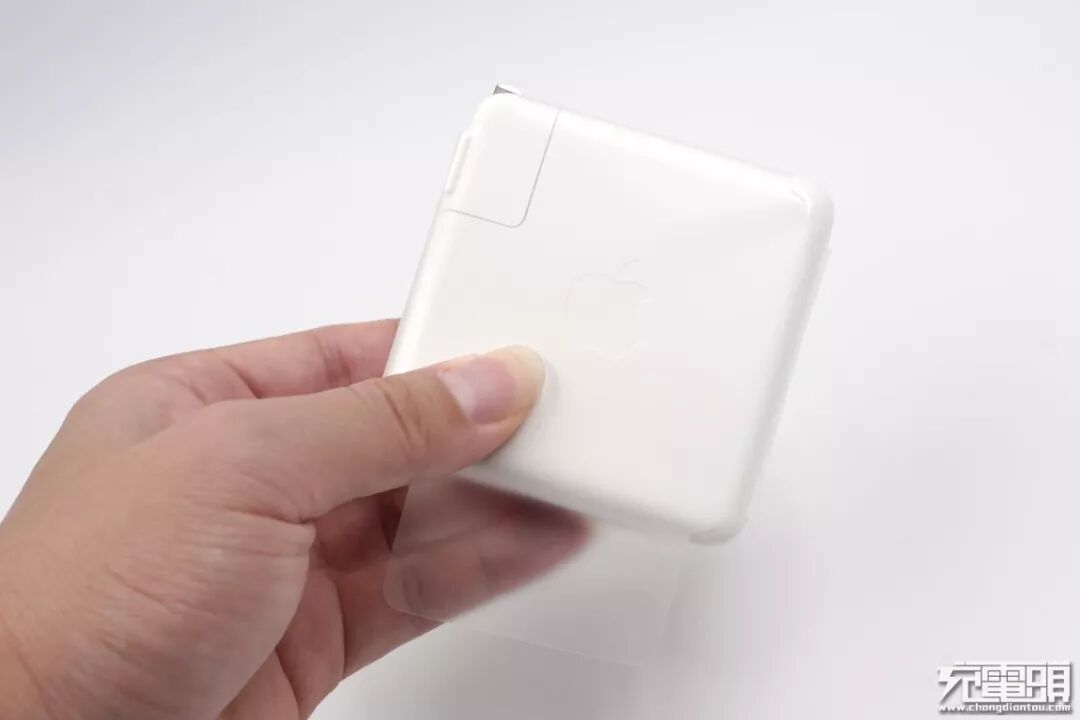

充电器表面有一层半透明保护膜。
充电器与表层保护膜展示。
4、充电器外观整体

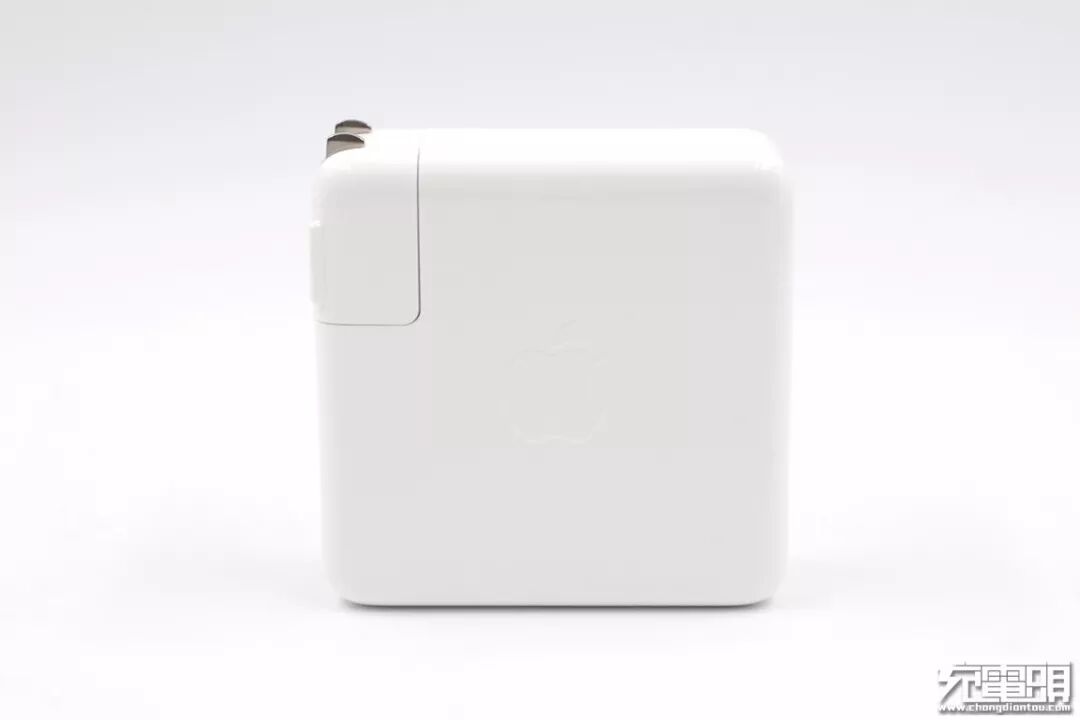

整体经典的苹果设计风格，机身壳表面采用亮面烤漆工艺，各棱边均为光滑弧面过渡，不会硌手，充电器正中位置凹印苹果logo。
5、可折叠插头

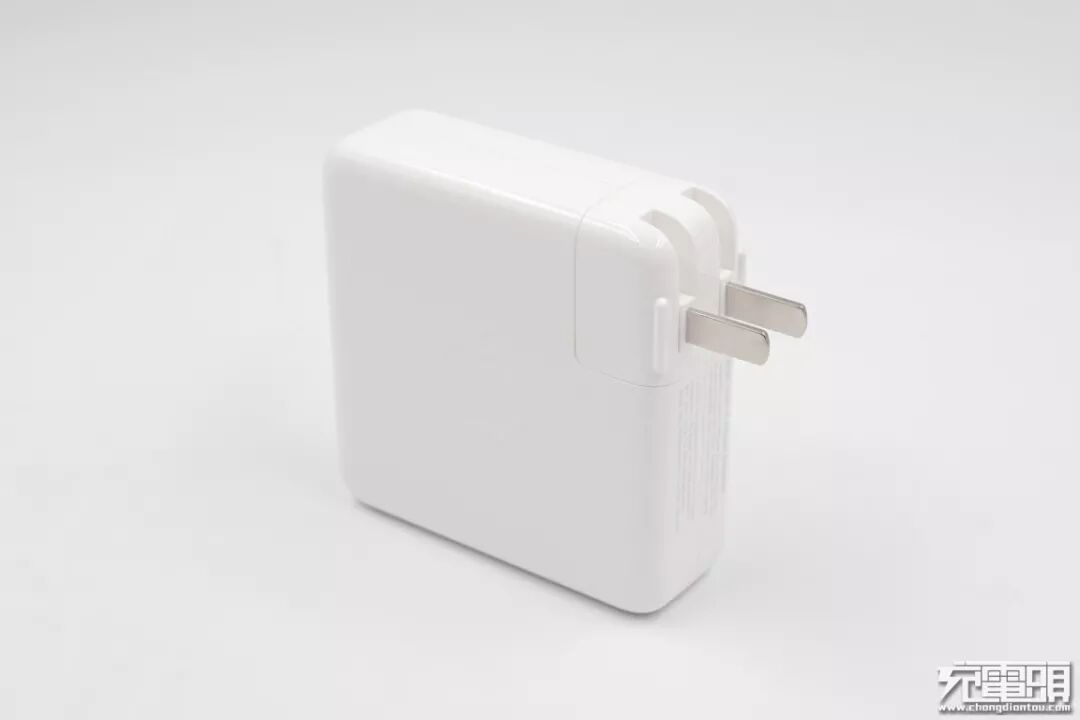

充电器插脚可折叠，方便旅行收纳。

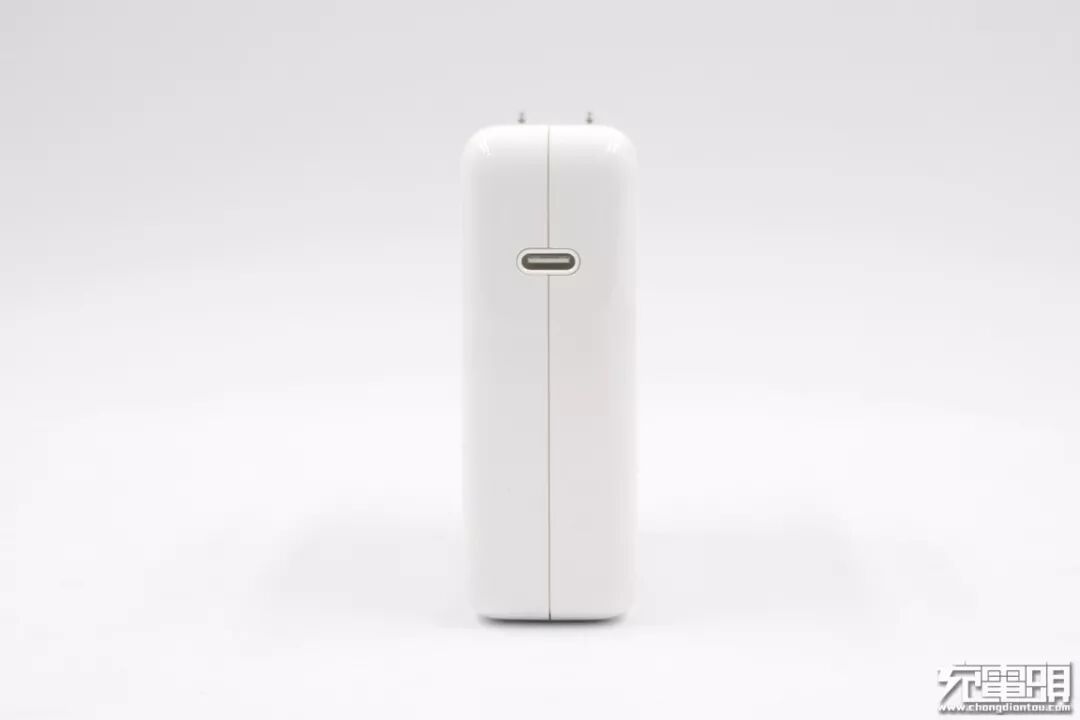

6、充电器接口
充电器为单输出接口设计，接口类型为USB-C母座。

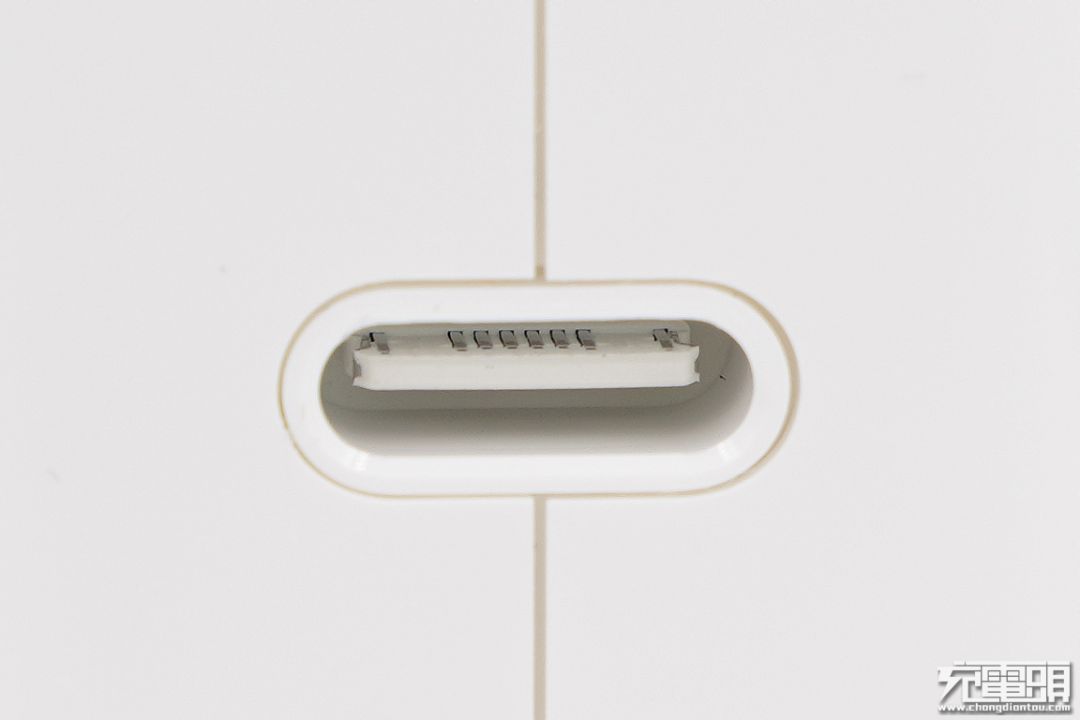

苹果96W充电器输出母座为全白设计，看上去很像塑料材质，小编在另一篇拆解文章里对接口进行了拆解，发现里面是塑料包裹着金属骨架设计，不是纯粹的塑料。内部白色舌片，触点非满PIN。
7、参数
充电器型号:A2166
制造商：伟创力电源（东莞）有限公司

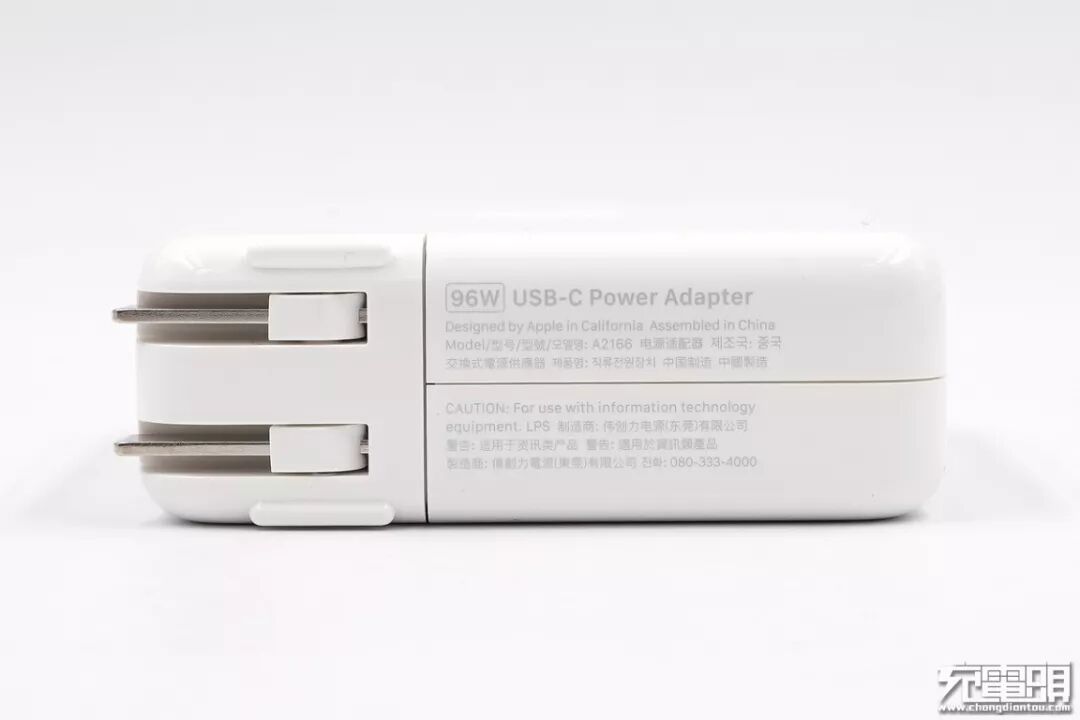

充电器底面标注产品规格参数信息
输入：100V-240V~50/60Hz 1.5A Max
输出（USB PD）：20.5V/4.7A、15V/3A、9V/3A、5.2V/3A
产品已经通过3C认证、KC认证以及VI级能效认证
二、可更换插头
1、苹果官网旅行套装

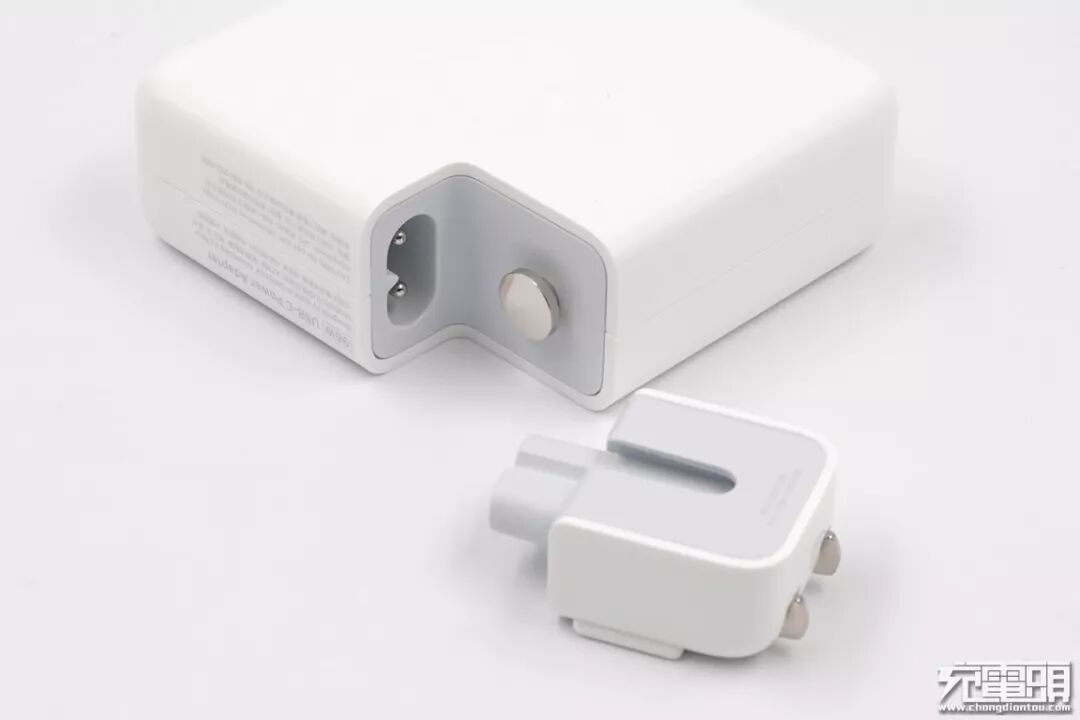

苹果96W USB-C电源适配器采用了可拆卸插脚设计，还支持更换全球旅行转换器，支持其它标准的插脚吗，出国旅行时可以带上相应国家的插脚。

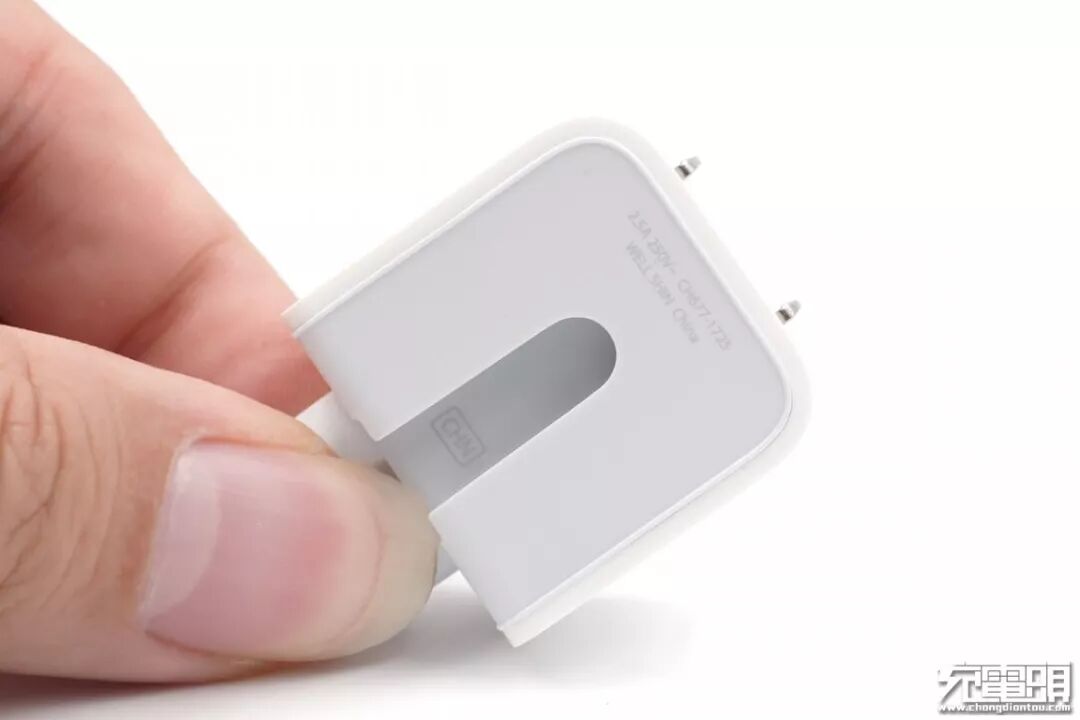

插脚端外壳上印有“2.5A 250V~CH677-1725”和“WELL SHIN China”字样，是维熹科技所制造，凹槽里印有英文“CHN”字样。

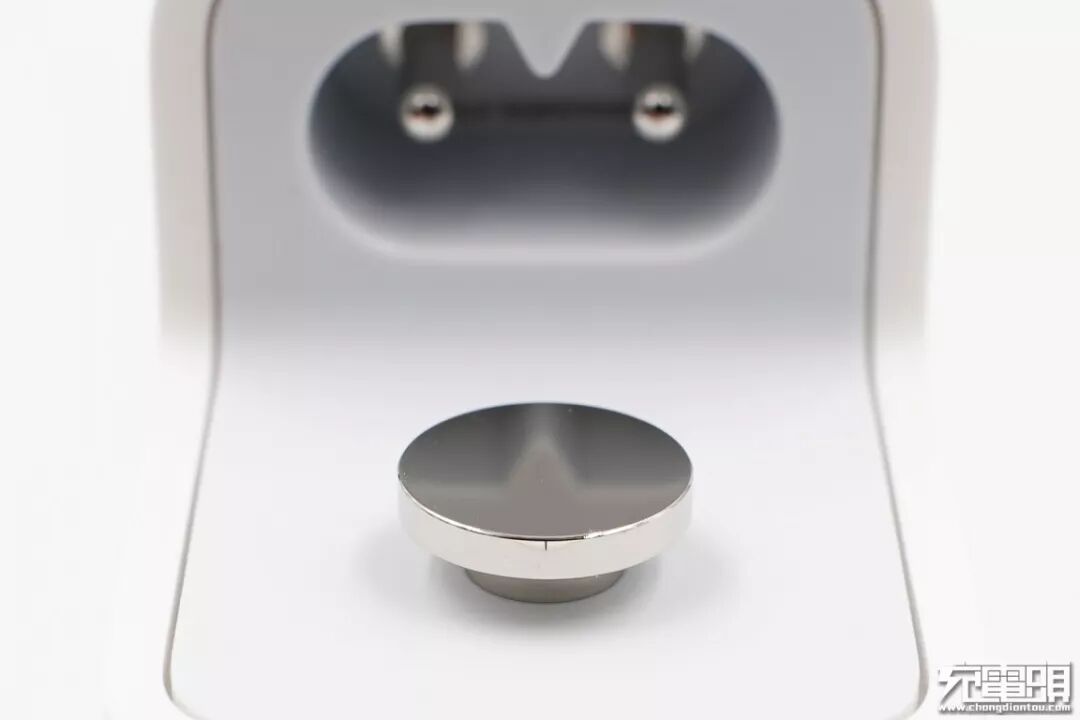

金属固定座特写，表面非常光滑，工艺精美。另外该固定座还是充电器的接地脚，替换成苹果三脚插头后接地功能生效。
三、SN码合一
1、充电器的SN码

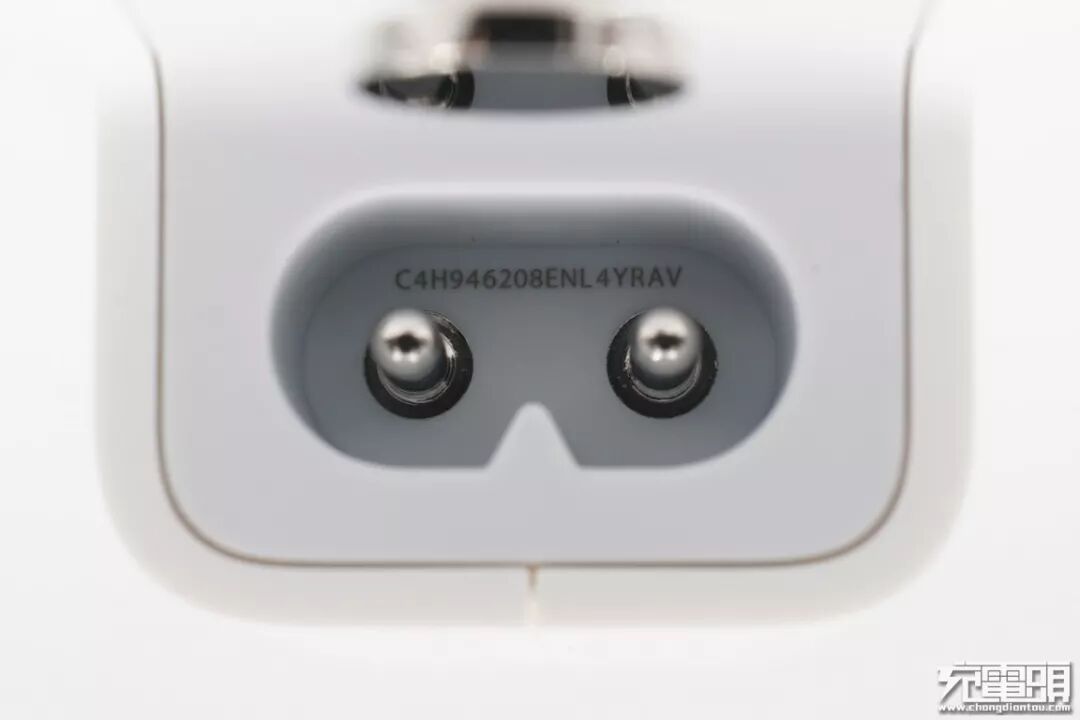

插槽内印有SN码：C4H946208ENL4YRAV。
2、包装盒的SN码
外包装标签SN码:C4H946208ENL4YRAV。
3、MacBook Pro里的SN码

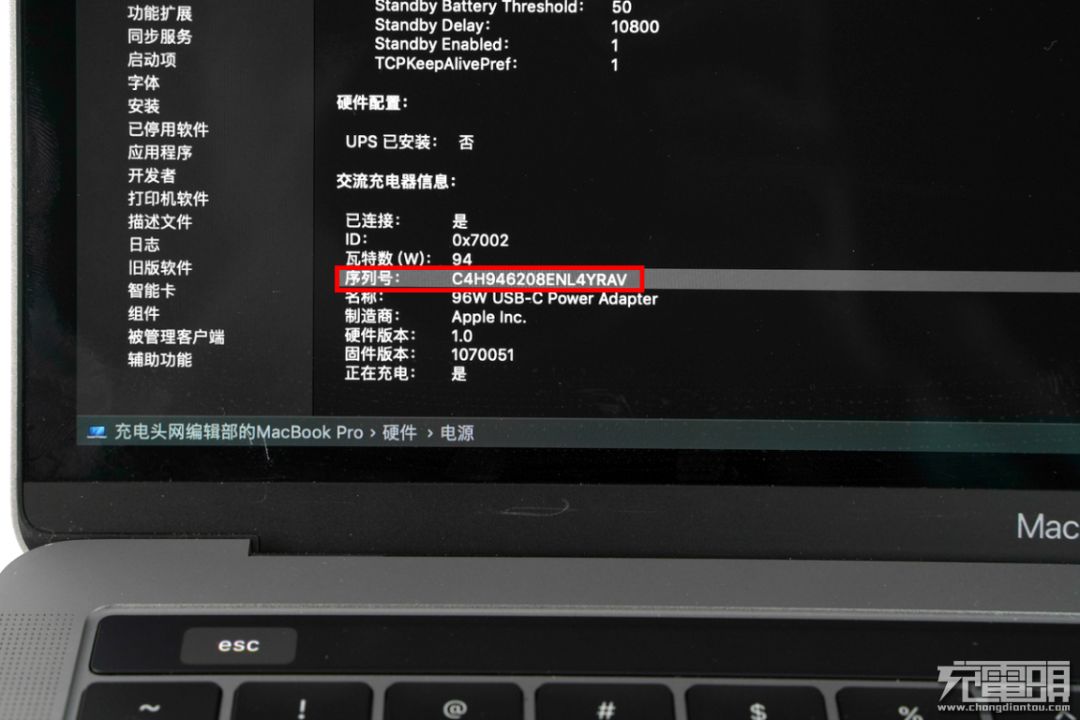

连接MacBook Pro，充电器信息显示SN码:C4H946208ENL4YRAV，可以看出充电器三码合一。
2、搭配延长线使用

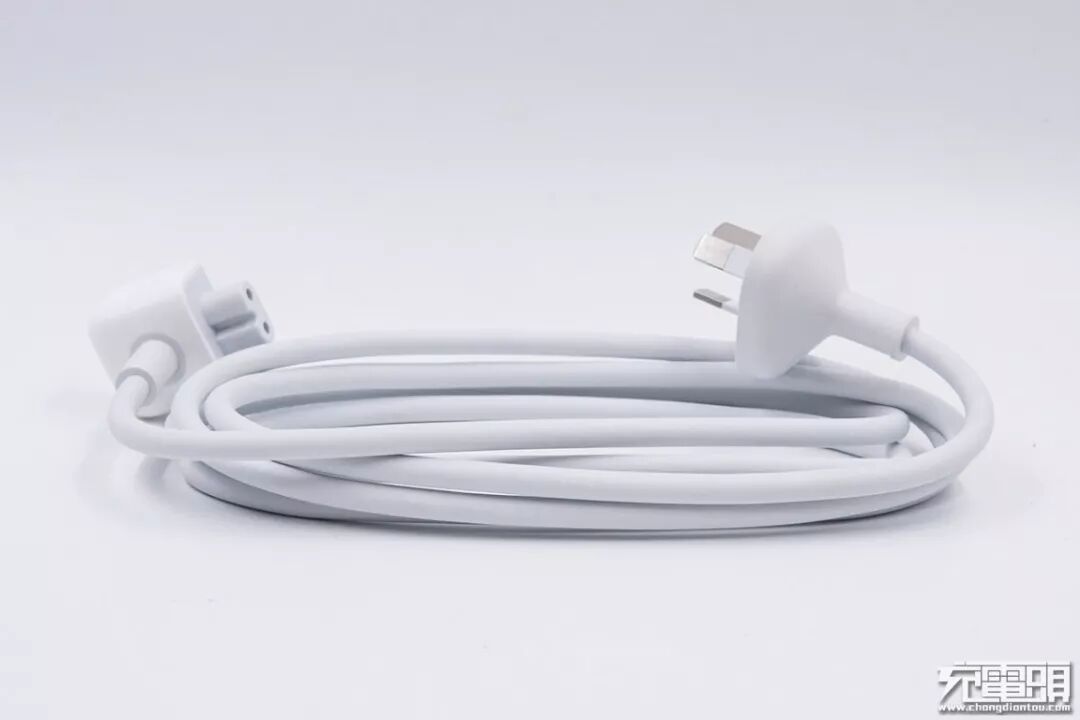

得益于可替换插头设计，当充电器线缆长度不足无法给设备充电时，可以另外购买延长线缆搭配使用，轻松解决笔记本电源线长不足的问题。

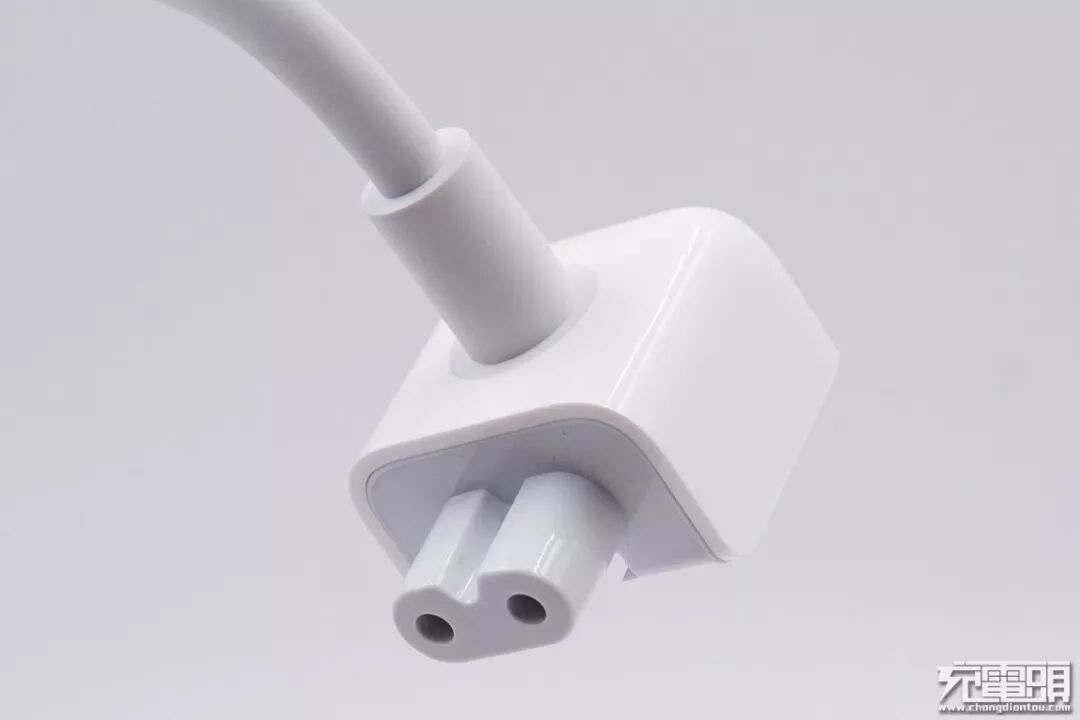

延长线插槽特写。

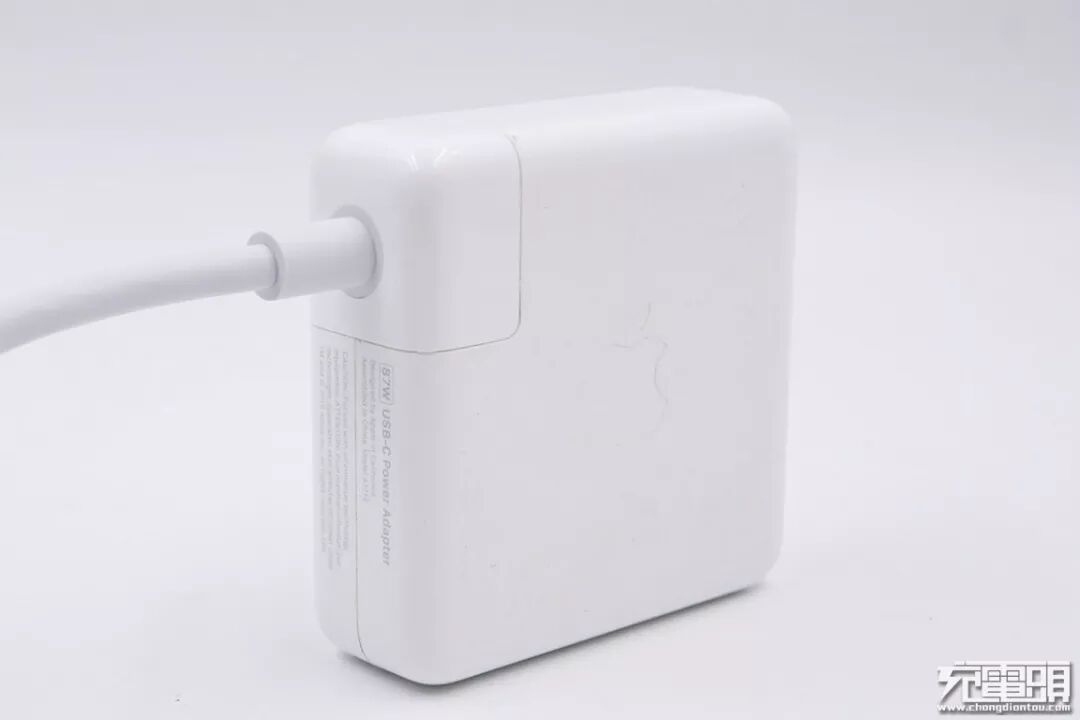

延长线连接充电器展示图。
四、可充手机和平板电脑

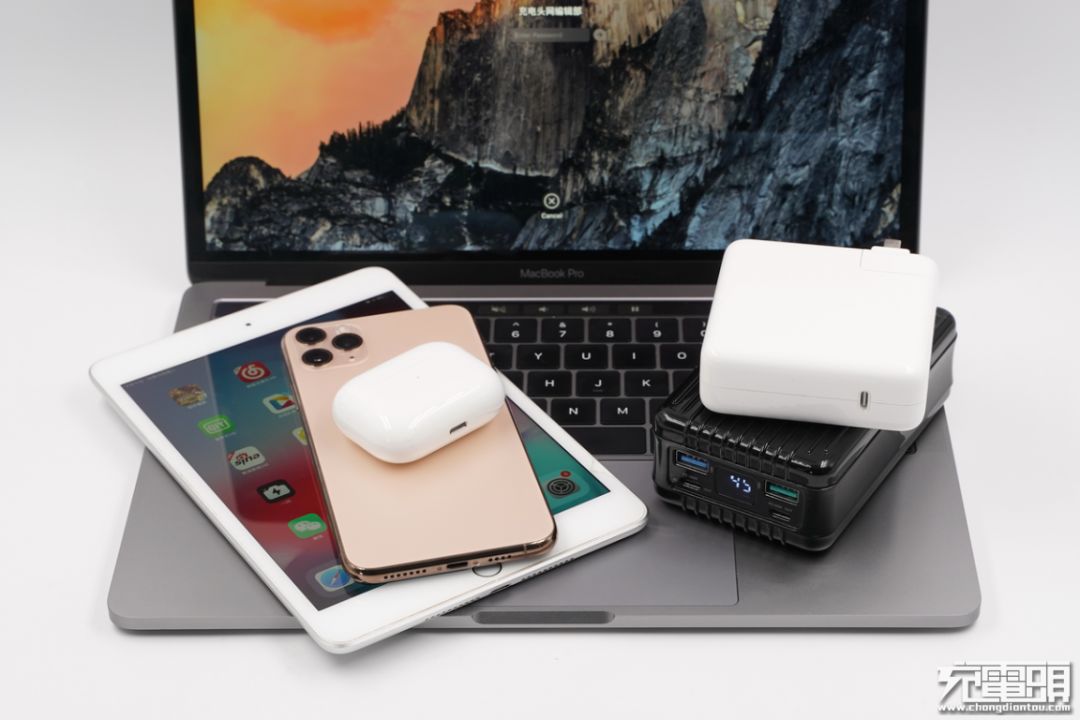

很多小伙伴会有疑问，苹果96W充电器这么大功率，是不是只能充笔记本？手机可以充吗？平板可以充吗？会不会充坏手机？其实这个不需要过分担心，苹果96W充电器支持96W最大输出功率，但设备需要多少功率是由设备自己说了算，索取多少提供多少。小编实测完全可以给手机、平板甚至耳机、移动电源等设备正常充电。
而且部分设备使用苹果96W充电器充电时，功率会比他们原装充电器大，充电速度也会有所加快。例如iPhone 11虽然支持USB PD快充，但只标配了5V1A功率只有5W的祖传充电器，使用苹果96W充电器后，iPhone 11握手了22W PD快充，半个小时可充满50%。iPad Air 3同样也支持USB PD快充，但只标配了5V2A 10W充电器，在使用苹果96W充电器后，iPad Air 3恢复满血30W快充。
五、 对比87W ，96W有什么不同

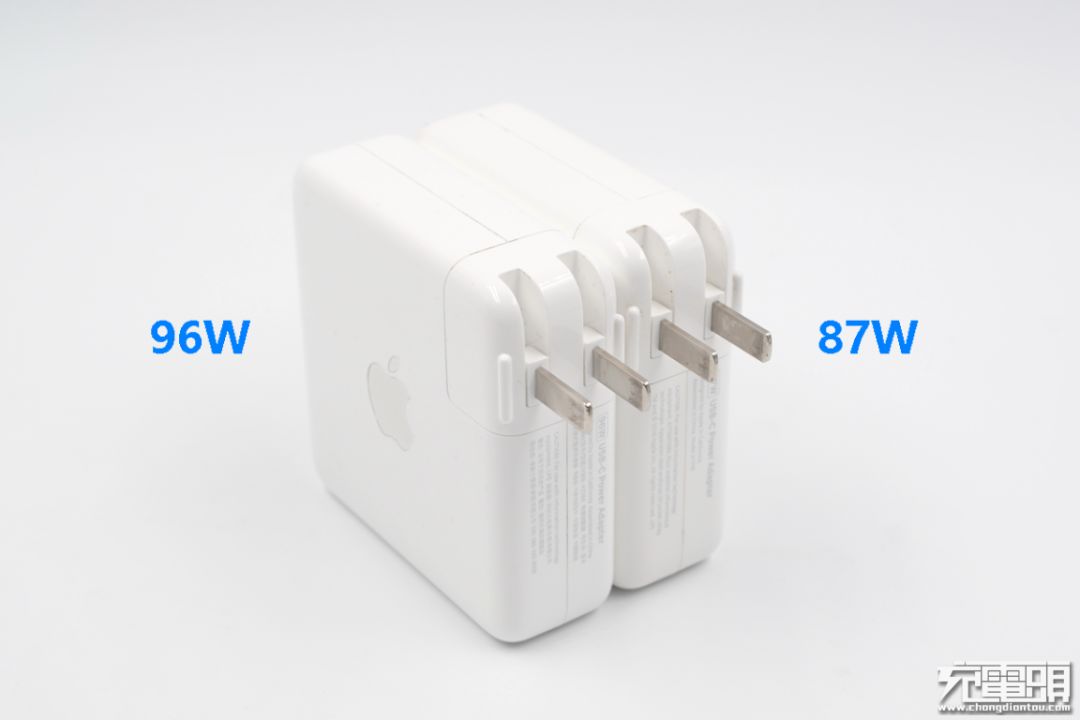

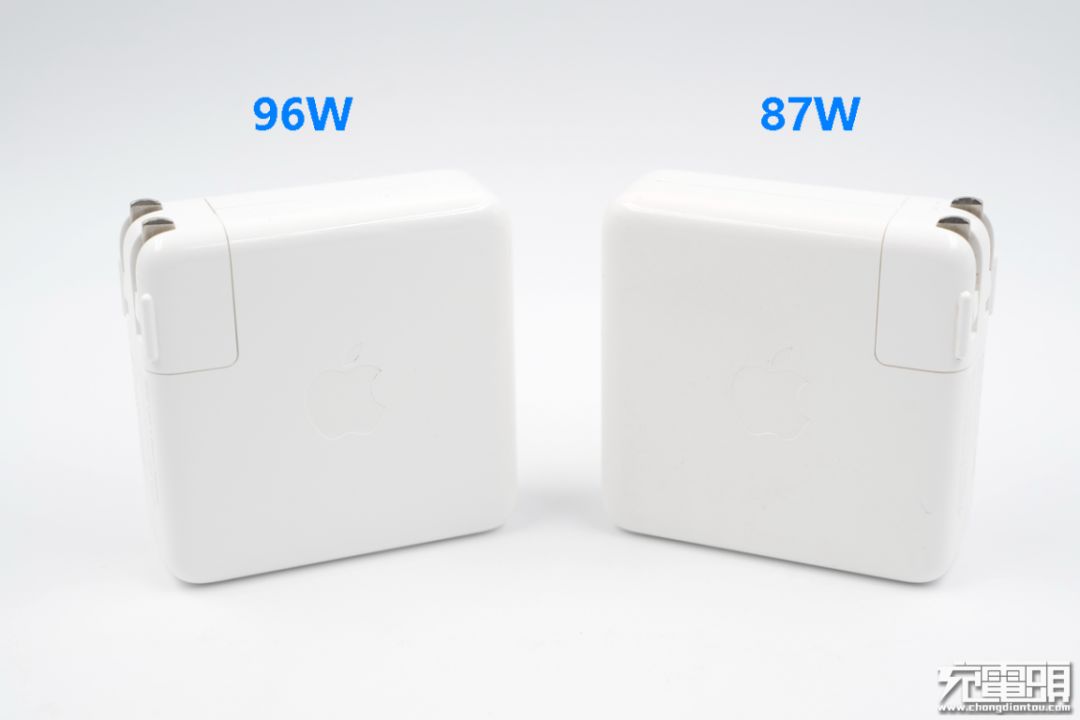

两个充电器的大小体积差不多，96W尺寸为：80.0*80.0*28.6，87W尺寸为：80.0*80.0*28.5。
两款充电器插脚都是可折叠设计，方便收纳携带。

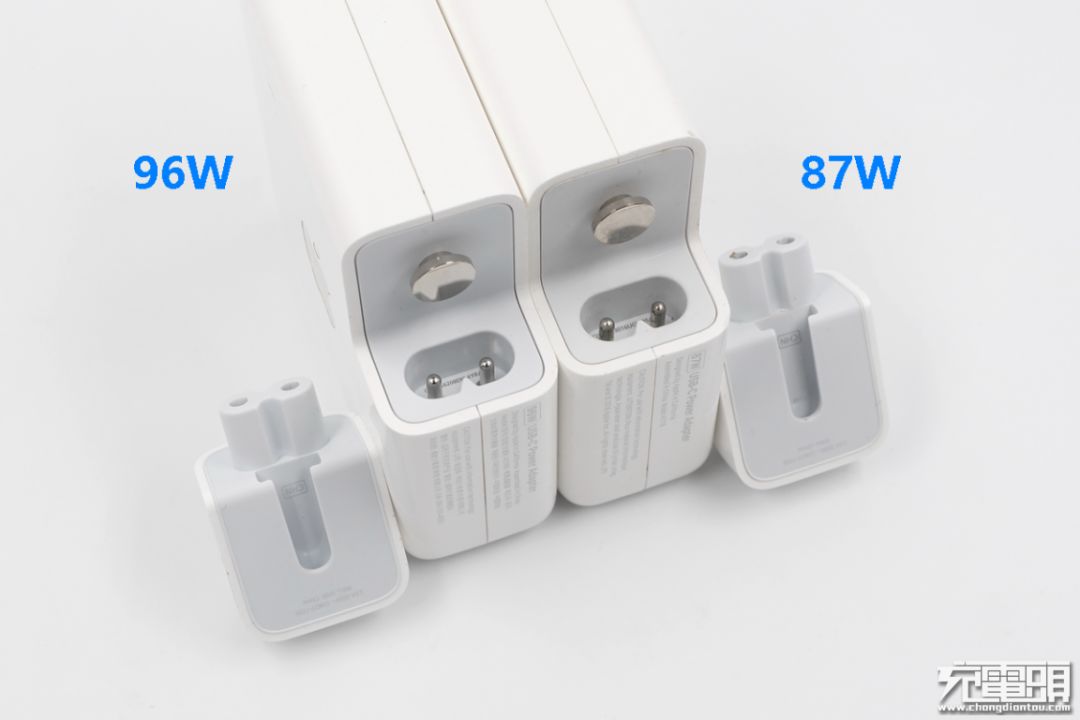

两款都是同样可拆卸的插脚，固定座位置相同。

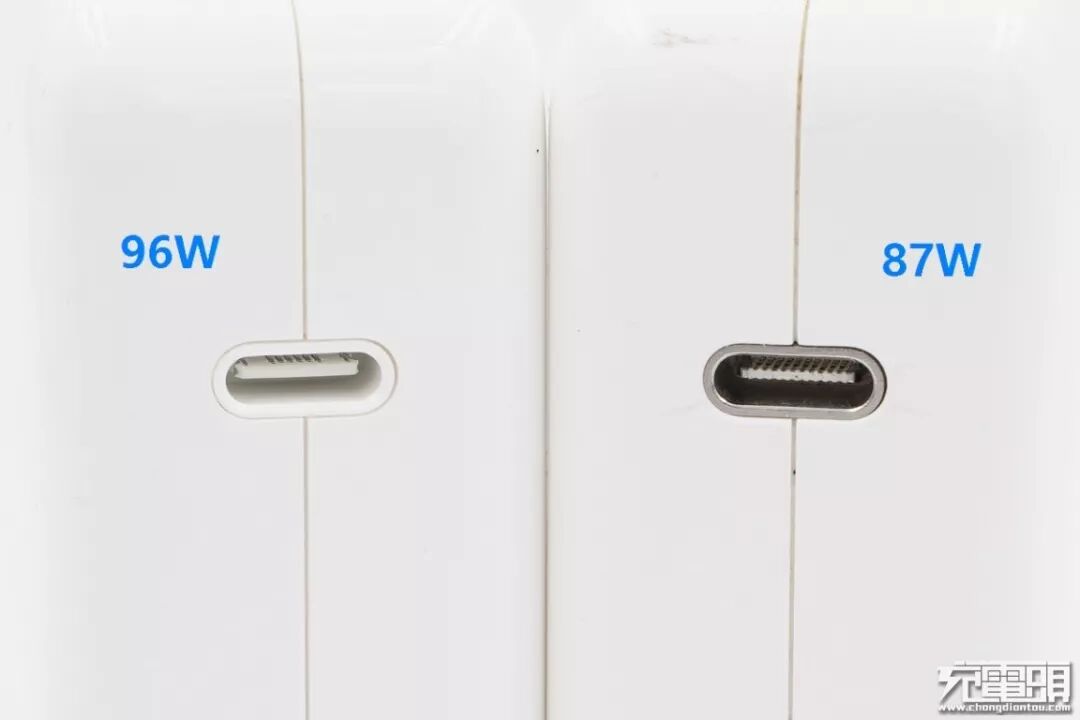

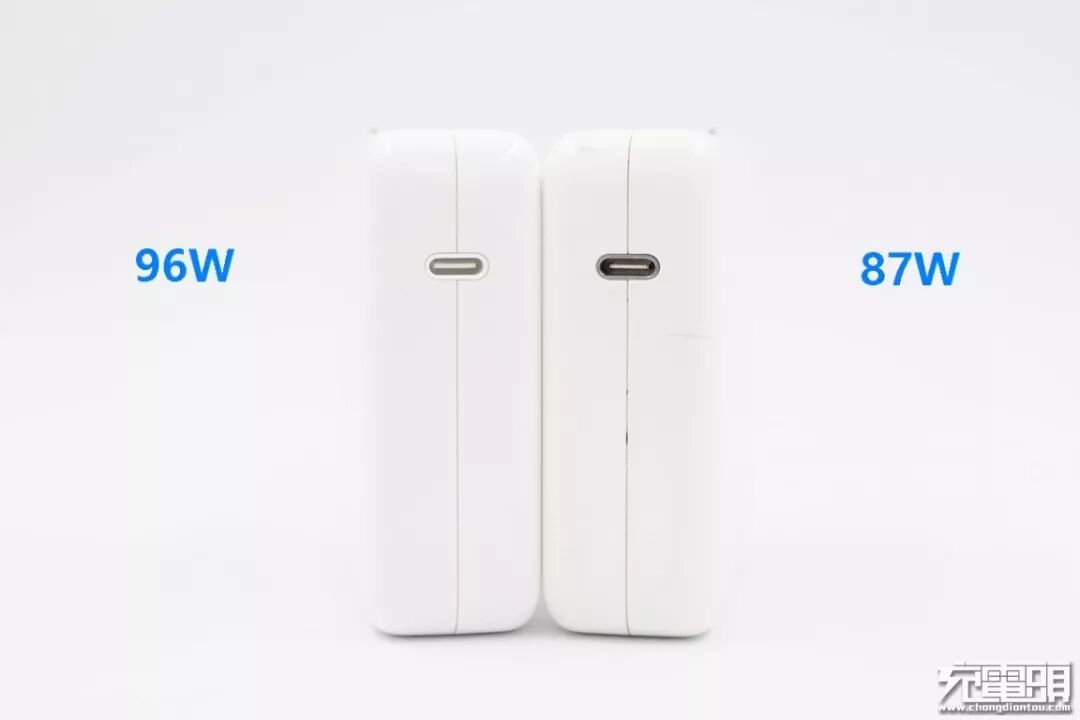

USB-C接口的颜色及材质不一样，下图放大看。
96W充电器的USB-C接口母座颜色全白，看上去像是塑料接口，在充电头网的拆解文章里面可以看到为塑料包裹金属骨架设计；87W充电器的母座材料为金属材质，96W充电器接口非满PIN脚，87W充电器接口为满PIN脚。

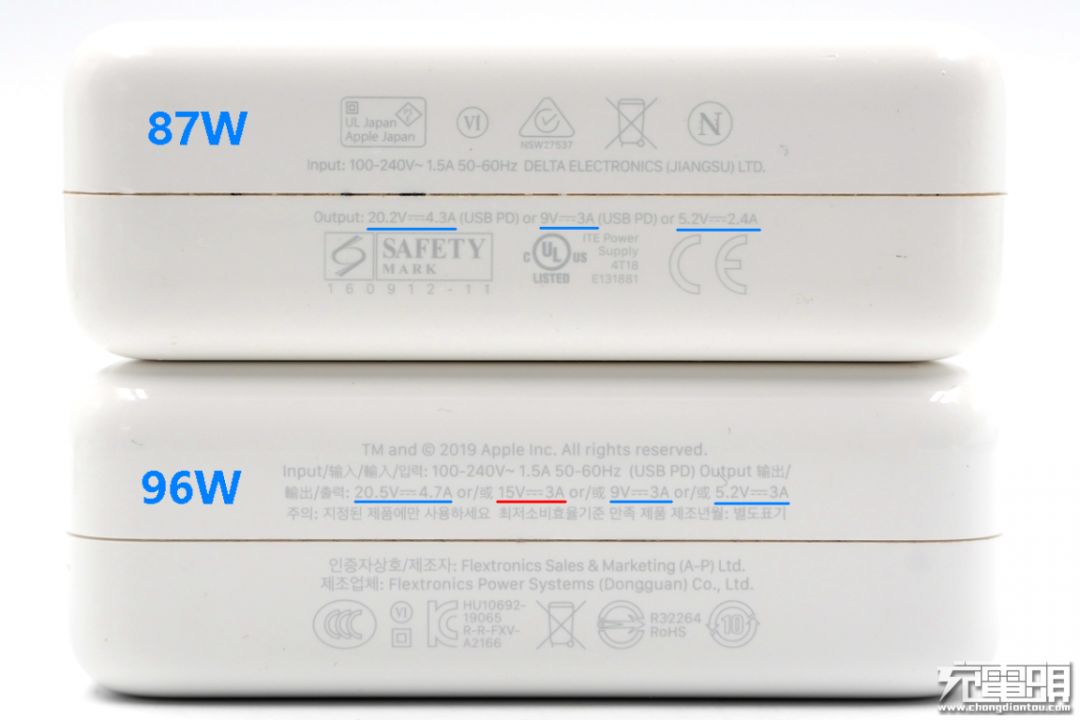

87W充电器支持20.2V/4.3A、9V/3A、5.2V/2.4A三个档位的输出，而96W充电器支持20.5V/4.7A、15V/3A、9V/3A、5.2V/3A四个档位的输出，96W充电器新增了一个15V/3A的档位，适应范围更广，能兼容更多不同需求的设备。

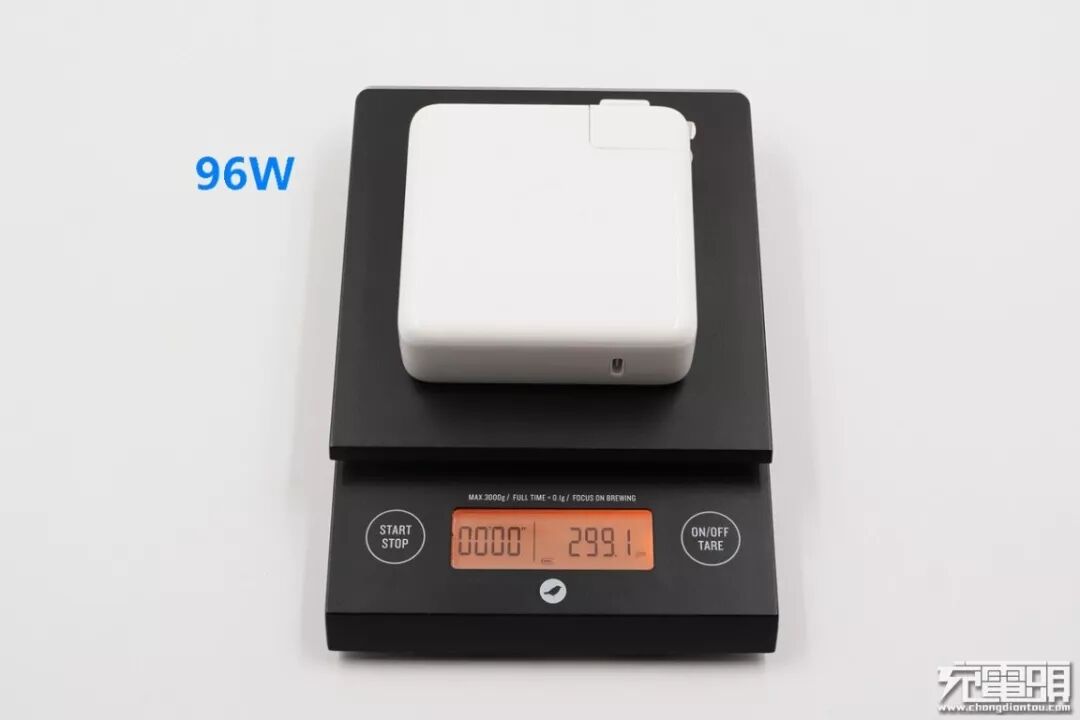

96W充电器重量为299.1克。

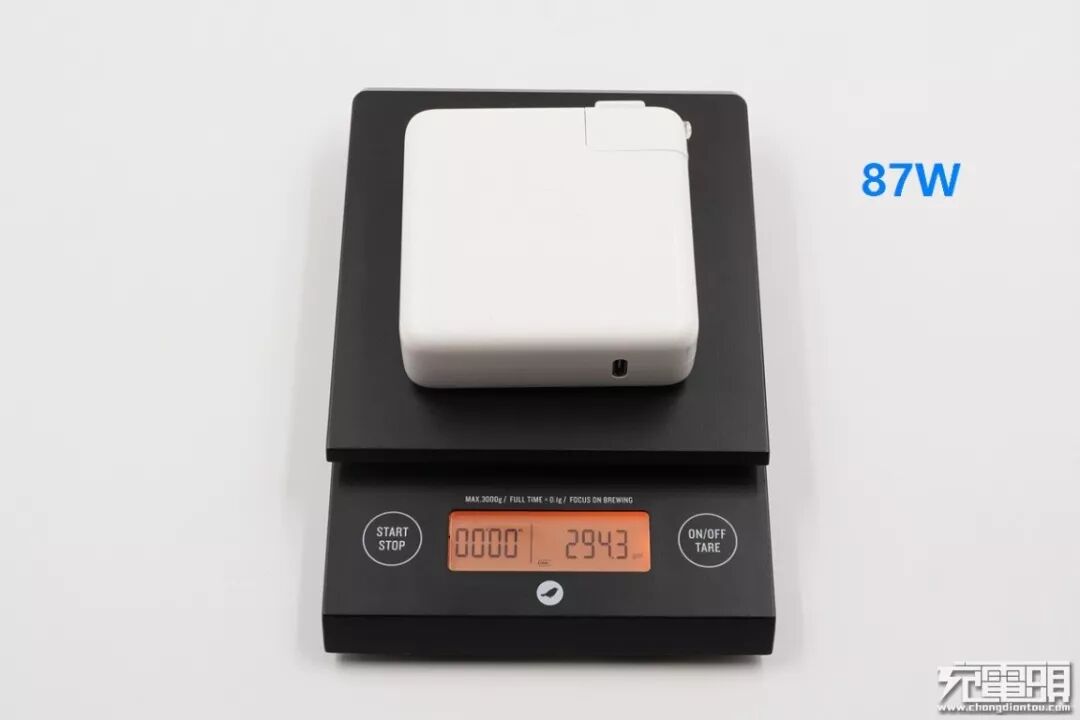

87W充电器重量为294.3克。
六、如何发挥出96W的性能
有留意充电头网文章的小伙伴一定知道，基于USB-C标准的设备，电力传输3A电流是一个分水岭，按照功率划分的话功率约为60W（20V3A）。为什么有这个“分水岭呢”？
这是因为3A或以下的电流，并不需要用特殊线材，普通的USB-C to USB-C线材就可以传输3A电流。但当设备需求电流或者充电器输出电流超过了3A，比如苹果96W，使用普通3A线的话苹果96W最大只能输出3A 60W功率。要满血输出，那就需要特殊线材了。
这种特殊线材外表跟普通USB-C to USB-C数据线看上去一样，区别在于他们内置了带有5A标识的E-Marker芯片，充电器与设备在检测到5A E-Marker标识后，才会提供超过3A电流的功率。
1、5A线

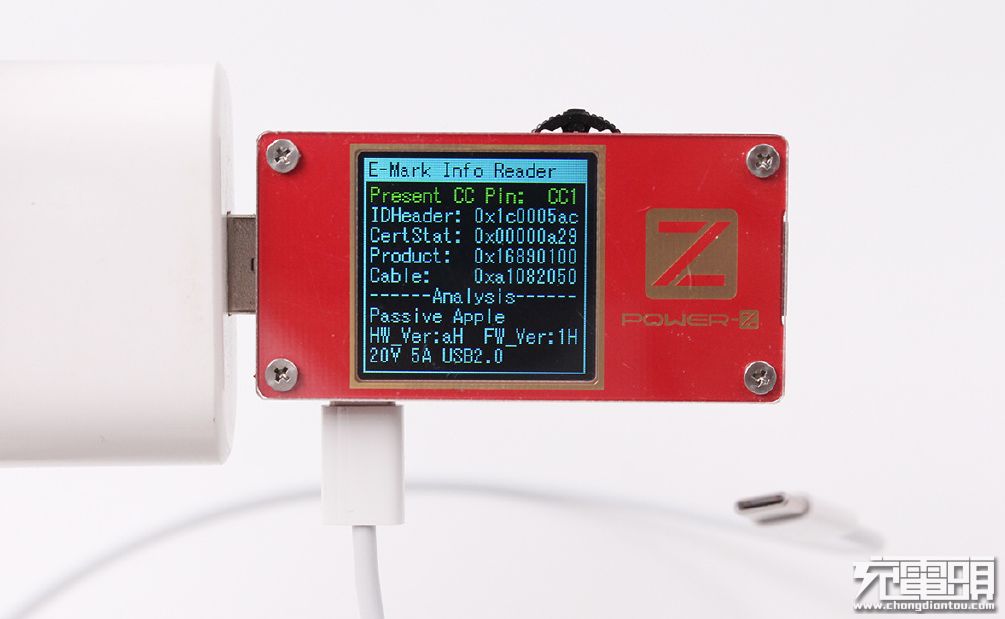

这是一根带有5A E-marker的数据线，从POWER-Z测试仪屏幕里可以看到，他支持20V/5A 100W电力传输能力，USB2.0 480Mbps传输速率，使用在苹果96W上可以发挥出96W电力传输上限。
2、雷电线
这是一根雷电线，从POWER-Z测试仪屏幕里可以看到他与上面的5A线的E-marker一样，都支持了20V/5A 100W电力传输能力，除此之外，数据传输能力还支持40Gbps传输速率，已经超出POWER-Z读取范围。不管是5A线还是雷电线，他们都可以让苹果96W充电器满功率输出。
七、兼容性测试
1、协议测试

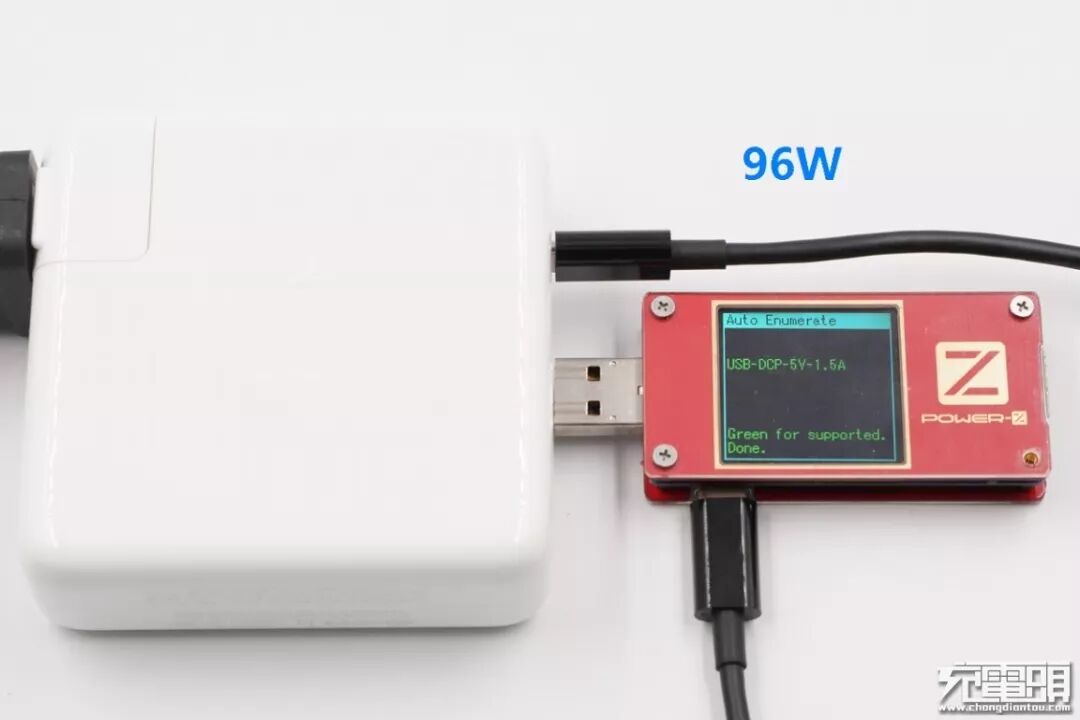

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，除了DCP协议（5V1.5A短接识别）外，并不支持其他常见的QC、FCP、AFC等快充协议，就连以前87W支持的APPLE2.4A协议也不包含了，可以看出苹果96W充电器为纯USB PD快速充电器。
2、功率测试
文章前面小编就介绍过苹果96W充电器除了可以给笔记本充电以外，对手机、平板灯也是没有任何问题的，下面就实测一下对各种设备的输出情况。
苹果手机

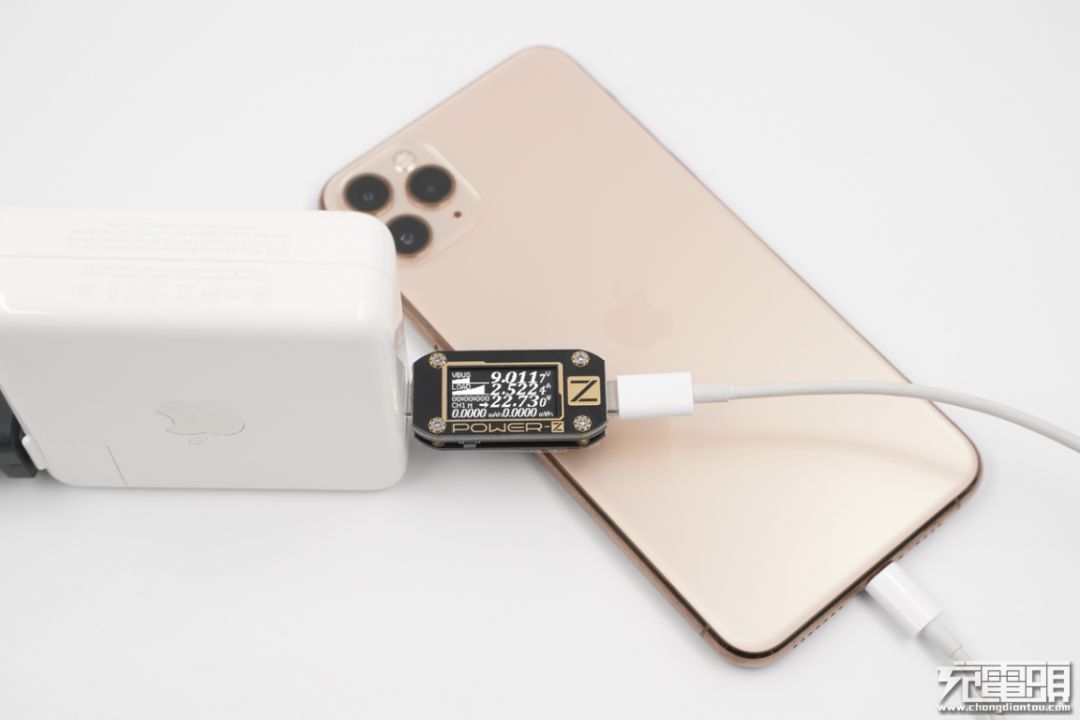

用96W充电器给iPhone Pro Max进行充电测试，实测电压9.01V，电流2.52A，功率22.73W，开启PD快充。
苹果平板

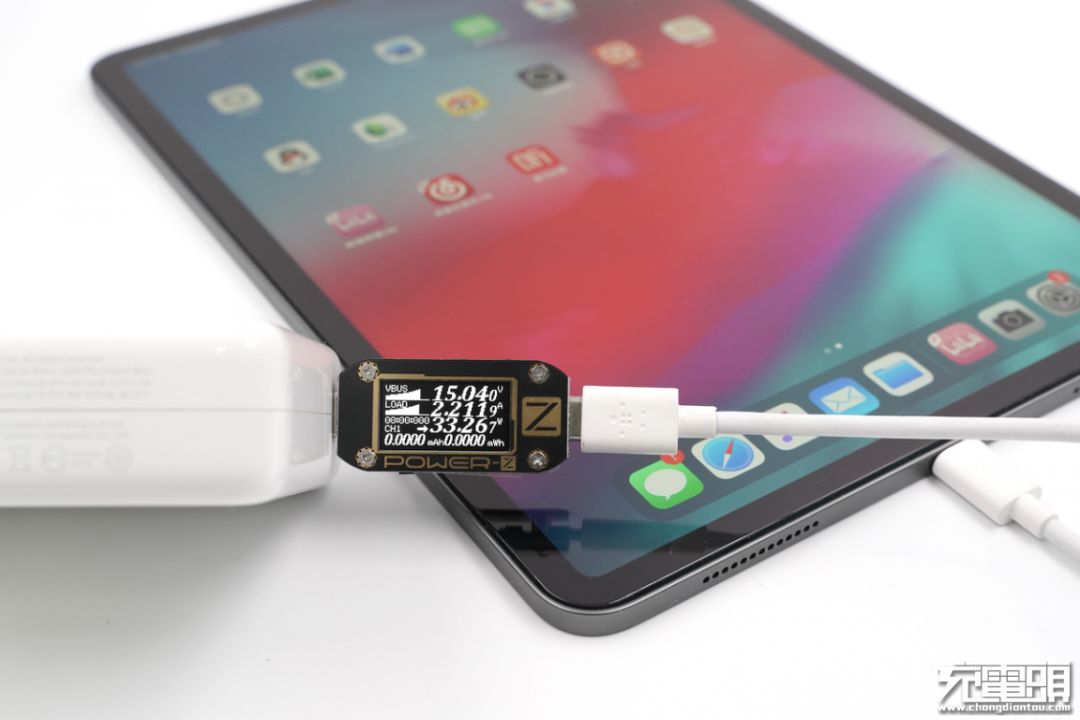

用96W充电器给iPad Pro 11进行充电测试，实测电压15.04V，电流2.21A，功率33.26W，开启PD快充。
苹果笔记本

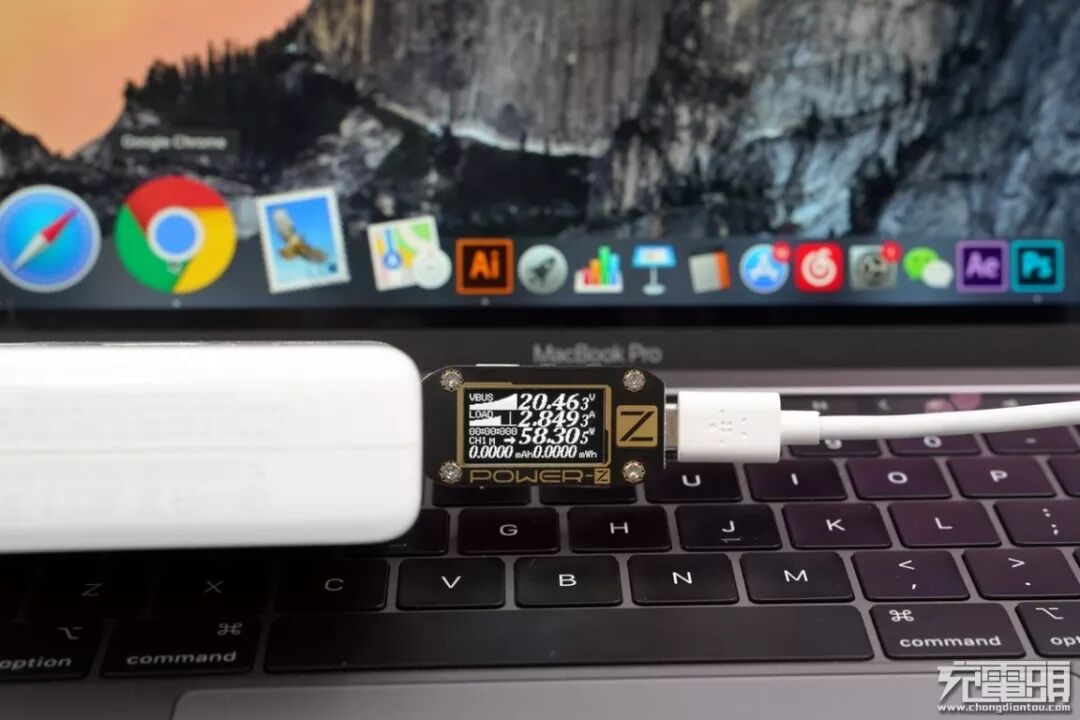

用96W充电器给MacBook Pro 13进行充电测试，实测电压20.46V，电流2.84A，功率58.30W，开启快充。
大功率移动电源 绿巨能
用96W充电器给绿巨能移动电源进行充电测试，实测电压19.91V，电流4.61A，功率91.98W，开启快充。
由于绿巨能移动电源最大充电功率达到了100W，刚好超过了苹果96W的上限，所以触发苹果96W充电器的输出保护机制，充电器重启进入保护状态。

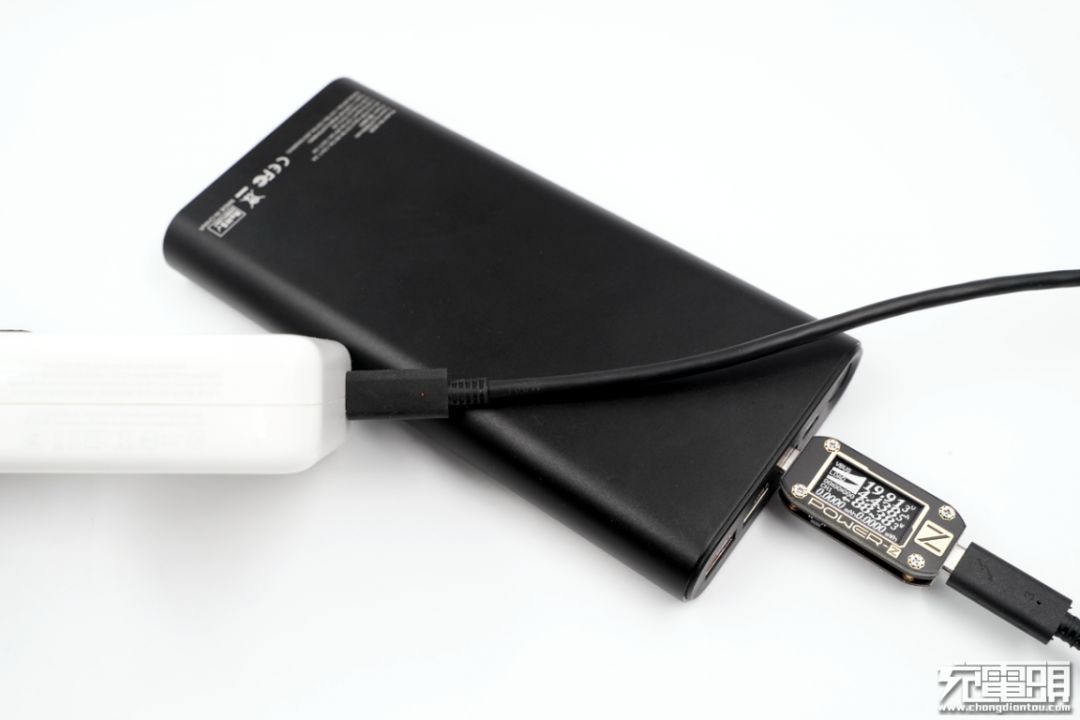

征拓电源

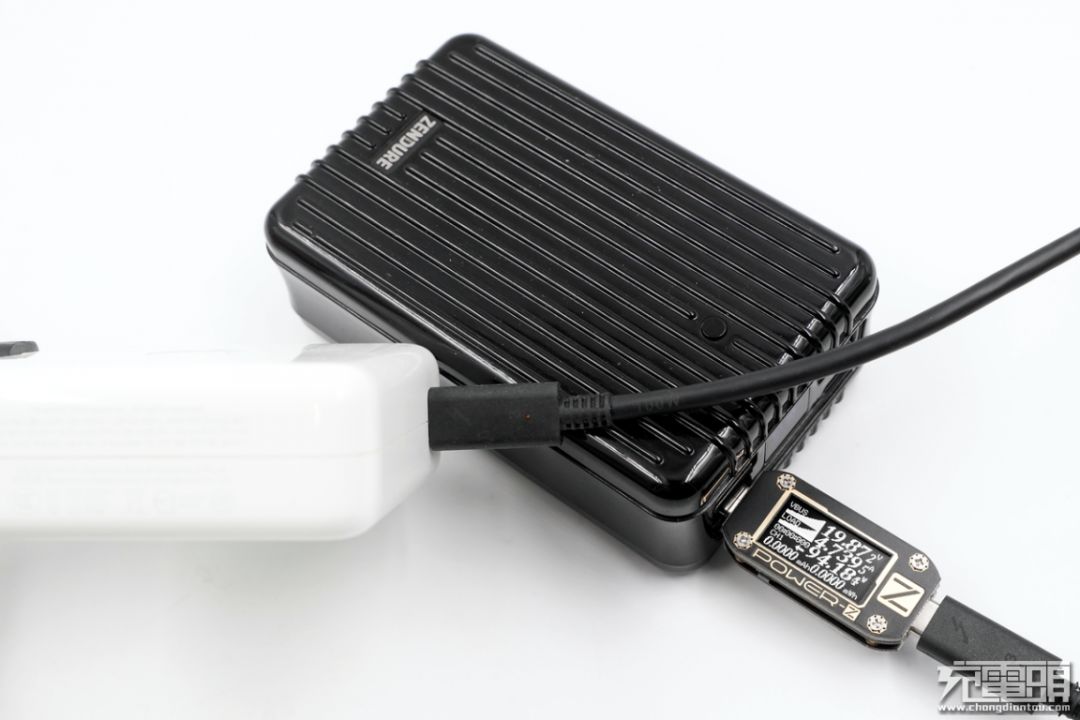

用96W充电器给征拓移动电源进行充电测试，实测电压19.87V，电流4.73A，功率94.18W，开启快充。

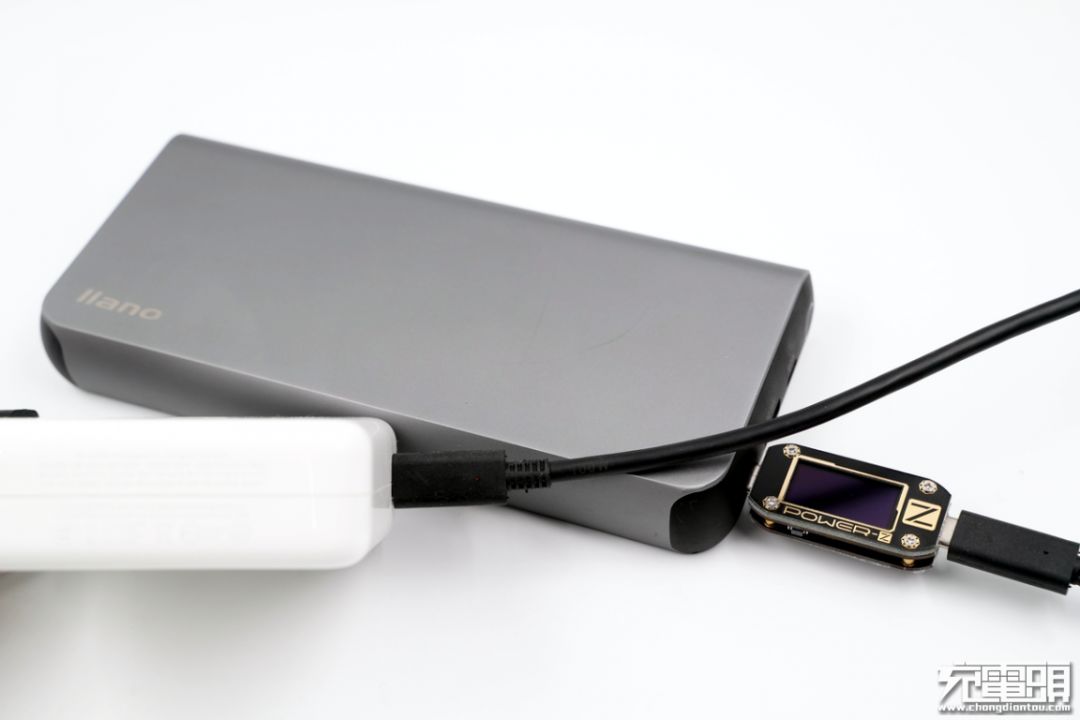

miruku电源
用96W充电器给miruku电源进行充电测试，实测电压19.91V，电流4.43A，功率88.39W，开启快充。
八、温度测试（30分钟）
小编使用电子负载仪器将苹果96W充电器，按照标称输出参数进行20.5V 4.7A带载测试，时间设定30分钟，室温22度，以FLIR热成像仪记录充电器四面热量。

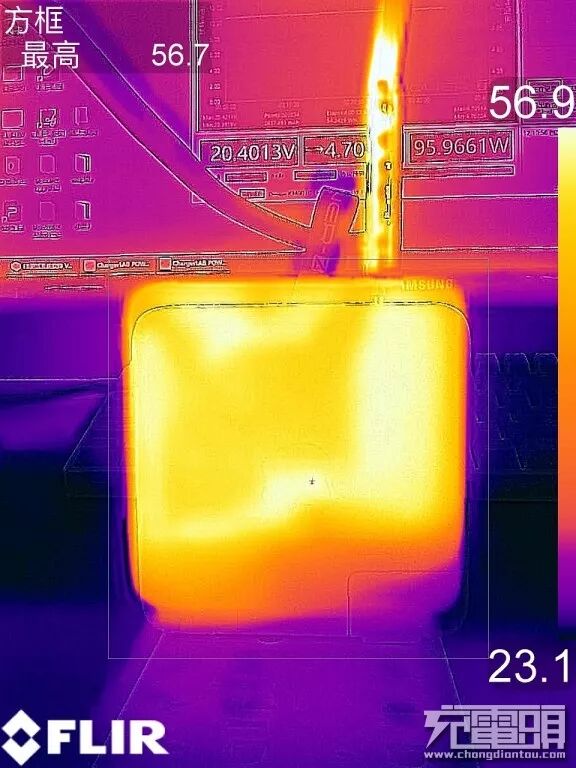

充电器带苹果logo一面，热量最高为56.7度，整体发热均匀，无热量积聚点。

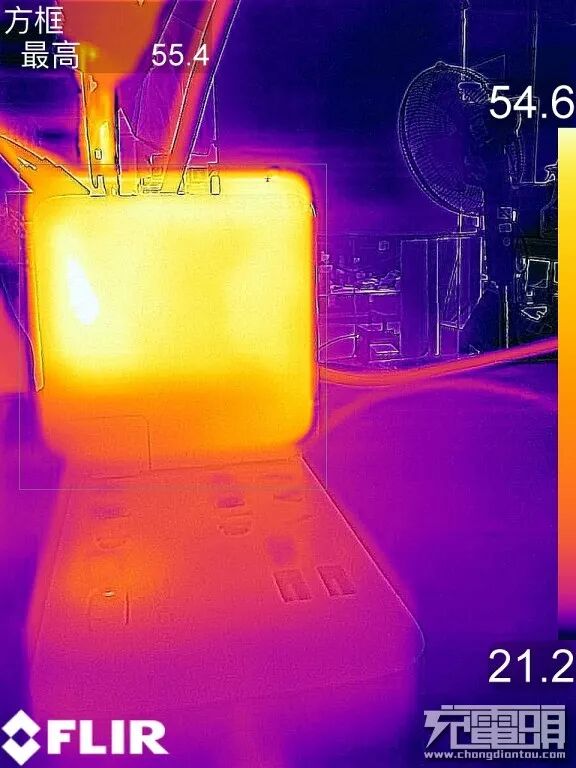

充电器logo反面热量最高为55.4度，整体发热均匀。

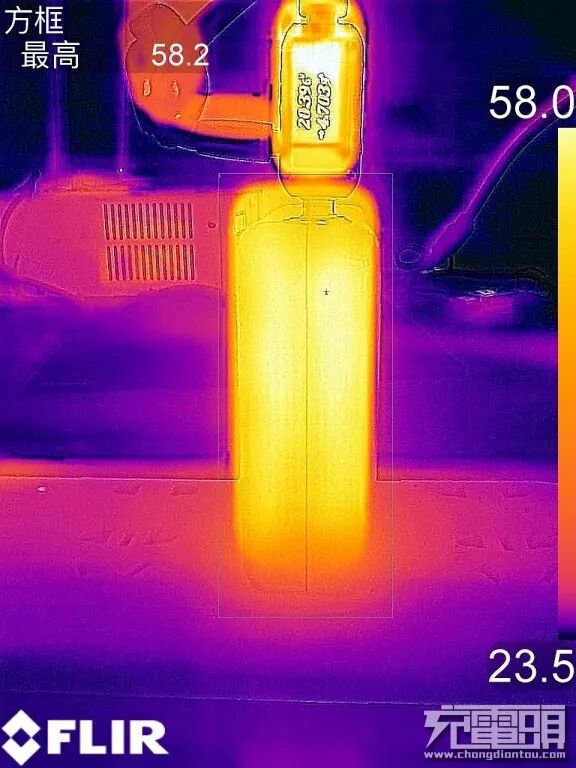

充电器侧面热量最高为58.2度，整体发热均匀。

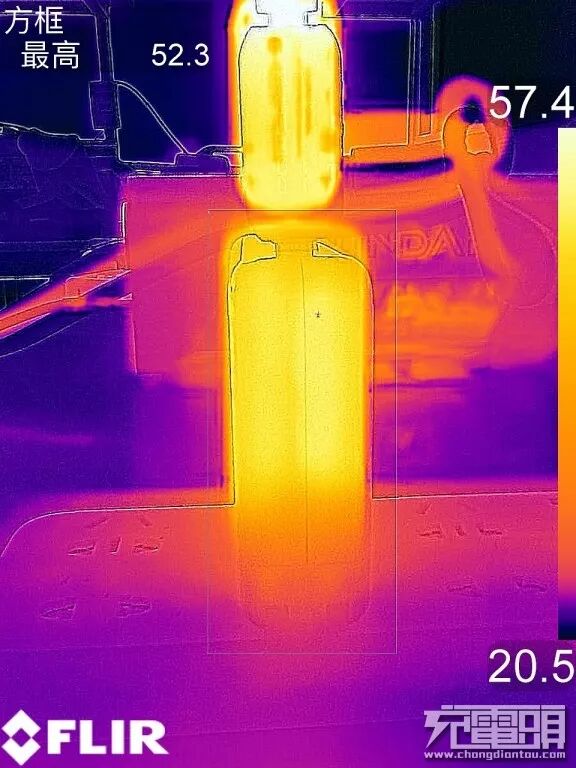

充电器另一个侧面热量最高为52.3度，整体发热均匀，无热量积聚点。苹果96W效率高，温升低，最高热量也只有58.2度、内部热量控制工艺优秀。
九、负载测试

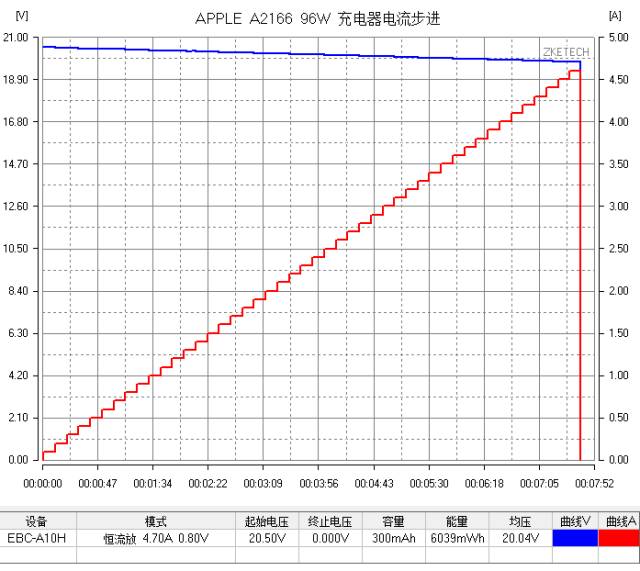

小编使用程控电子负载仪对苹果96W充电器进行电流步进测试，以10秒为时间长度0.1A为电流上涨幅度，一直持续增加输出功率直到充电器保护，测试充电器最大输出功率上限。
可以看到苹果96W最大输出电流值为4.7A，与标称参数完全一致。电流超过4.7A立马重启保护，严格按照标称参数控制输出功率。

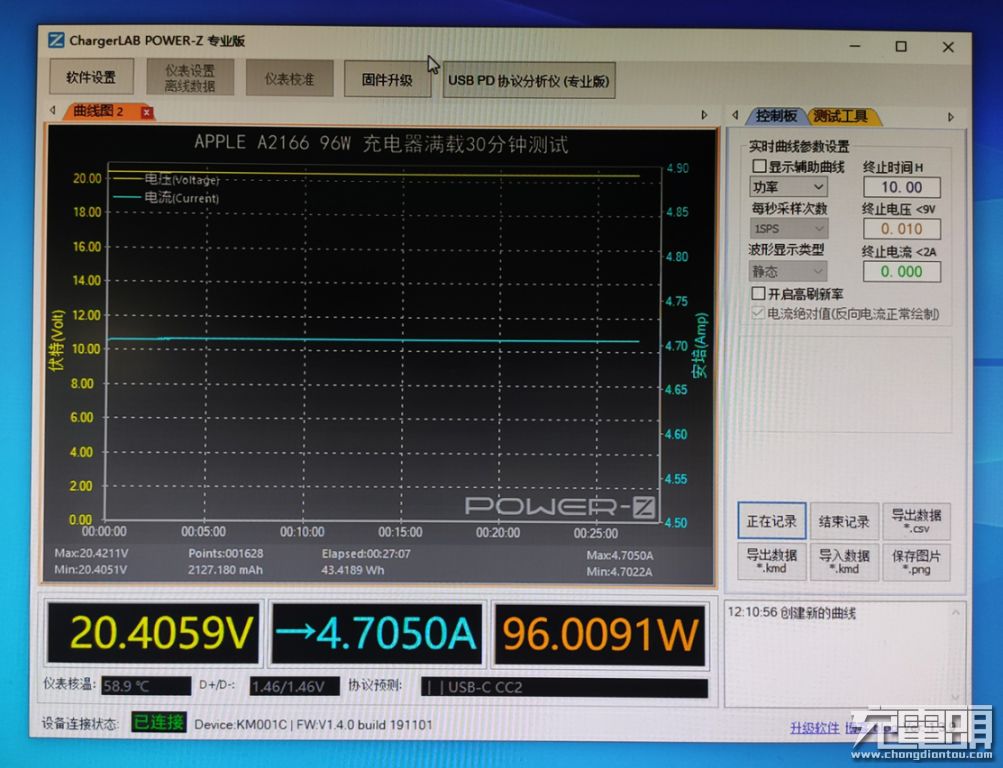

使用ChargerLAB POWER-Z上位机记录输出参数，按照苹果96W标称的20.5A 4.7A参数设定电子负载数值，以96W满载功率运行半个小时，电流电压值十分稳定，并且使用热成像仪记录温升热量。
十、充电器对比
从表格中可以看出，96W充电器的重量是最大的，为299.1克，体积最大和功率密度也是苹果现有充电器中最大的。
十一、充电头网总结
苹果96W充电器评测告一段落，这是苹果有史以来功率最大的USB PD充电器，设计方面，苹果的这枚96W USB-C充电器外形简洁与以往的家族产品同样的风格，USB-C接口从87W的金属母座改为塑料包裹金属设计。充电器插脚可折叠，方便收纳，支持更换插头，解决旅行时插头不匹配的麻烦，方便外出携带。
性能方面，这枚充电器最大支持96W的功率，相比老款87W充电器，96W充电器提升了输出功率，还新增了一个15V/3A的档位，能满足更多的设备需求，充电器功率密度也是苹果目前最大的。
虽然这是为新款MacBook Pro标配的电源适配器，对笔记本、大功率移动电源等使用场景才能发挥其最高的输出效果，但USB-C PD具备良好的兼容性，以及5.2V/3A、9V/3A、15V/3A、20.5V/4.7A四组固定的电压档位，实测也可以给手机、平板等电子产品进行快充充电。
这款充电器是苹果在满足旗舰笔记本供电需求的设计上，又一次拉伸了最大功率天花板的充电器产品，相信未来几年这款充电器都是苹果对应大功率充电需求的主力产品。另外，作为行业引领者，苹果推出96W大功率充电器，相信也也会推动100W充电器市场的发展与普及，2020年难道是百瓦普及元年？
