魔改A口PD，小米10Pro 65W原装充电器评测报告（MDY-11-EB）
2月13日小米带来了最新数字旗舰小米10系列，雷军把他定位为小米冲击高端之作，其中小米10Pro更是达到了4999元售价突破了小米常规手机的价格天花板。小米10Pro在充电方面同样是业界高端配置，手机支持10V5A 50W疾速闪充可在45分钟内充满4500mAh电量，标配了一枚型号为MDY-11-EB的65W魔改A口PD充电器，这个A口充电器搭配魔改线材可以让大功率充电器支持其他USB PD设备，为平板笔记本用户提供方便。这也是小米五款65W PD充电器里最后推出的一款，本文就来评测一下这款充电器，看看魔改A口PD是什么。
一、充电器介绍
1、外观

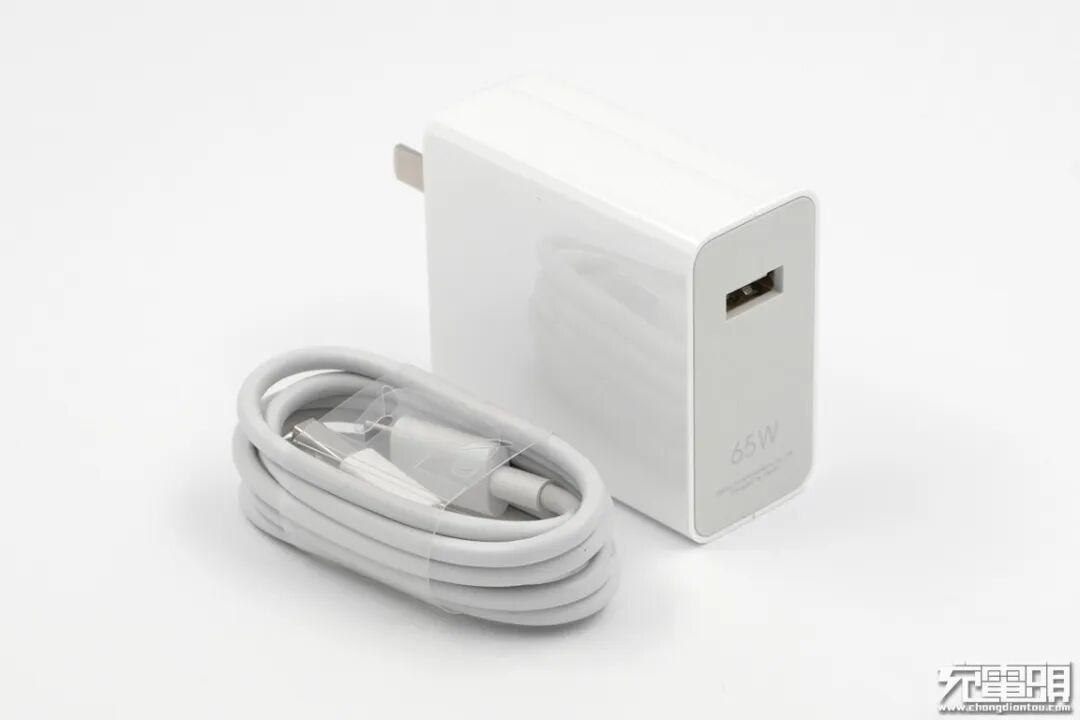

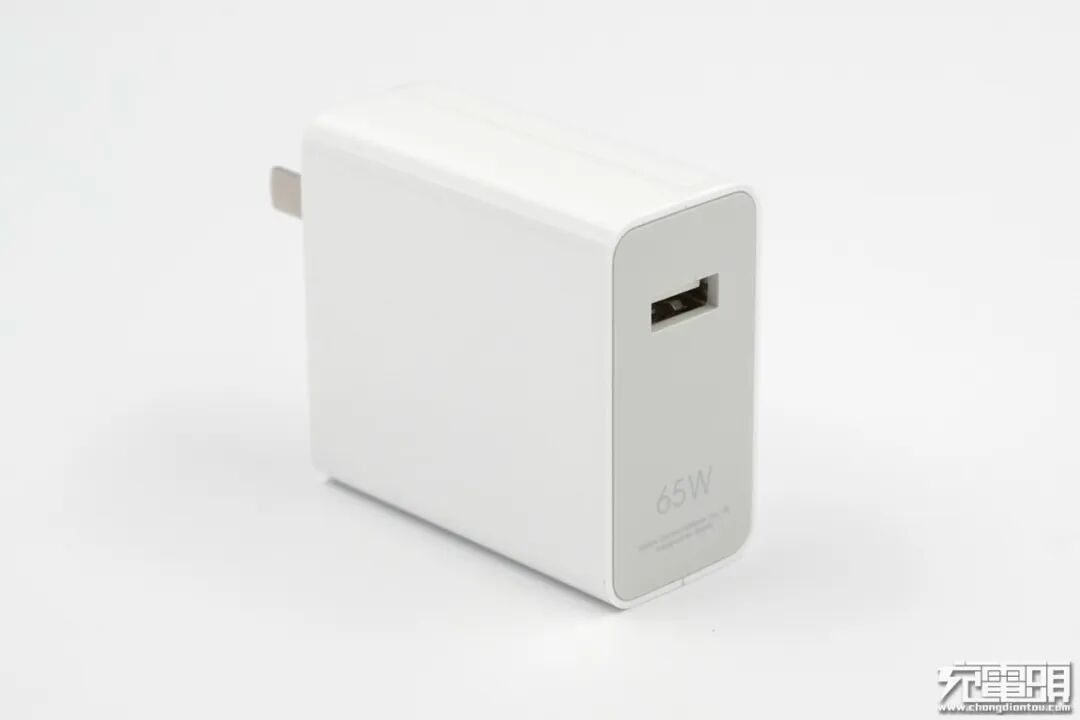

小米MDY-11-EB充电器采用白色亮面壳体设计，单USB-A输出口配置，正面灰色面板下方标注着65W字样表明功率，充电器壳体为左右合盖超声波焊接。
2、插脚
插脚方面使用了固定插脚。
3、特殊USB-A输出口

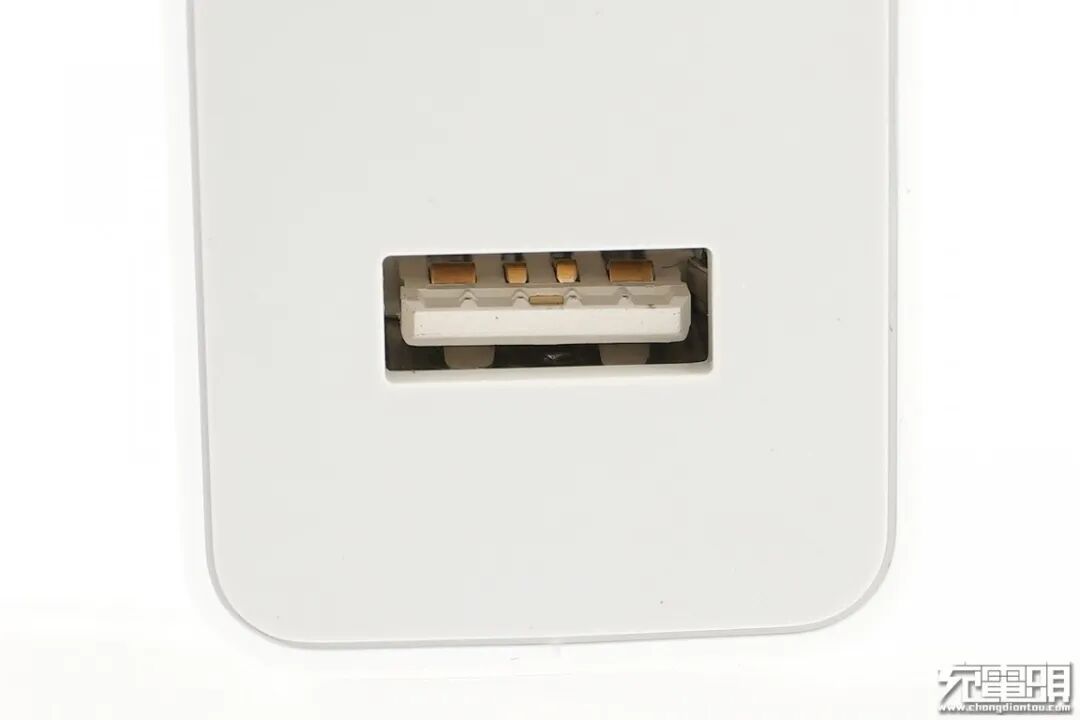

小米MDY-11-EB充电器表面上看是USB-A输出，其实这个接口是个特殊USB-A接口，两侧电流触点加宽处理，正前方中间是USB PD协议相互通讯的CC触点，搭配原装特殊USB-A to USB-C线材，可以为USB PD设备提供PD快速充电。
4、铭牌信息

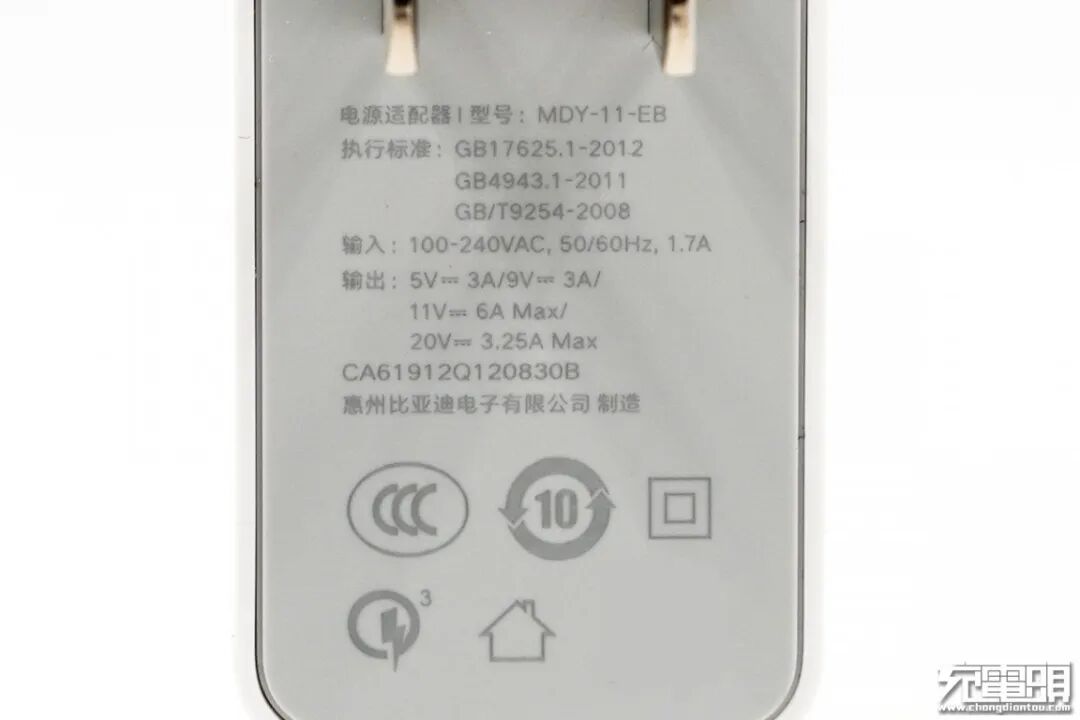

背后灰色挡板上镭雕着铭牌参数，型号：MDY-11-EB、输入：100-240VAC 50/60Hz 1.7A、输出：5V3A / 9V3A / 11V6A Max / 20V3.25A Max、惠州比亚迪电子有限公司制造。这款充电器支持全球电压，并且下面可以看到获得了高通官方认证QC3.0 LOGO，对高通QC设备兼容性更好。
二、数据线介绍
提到魔改A口PD充电器就不能不提配套的魔改数据线，他们必须搭配使用才能发挥PD快充作用。在网尾保护套上可以看到5A字眼表明其支持大电流通过，在后面实际测试中，电流甚至可以超过了5A标称最大值。

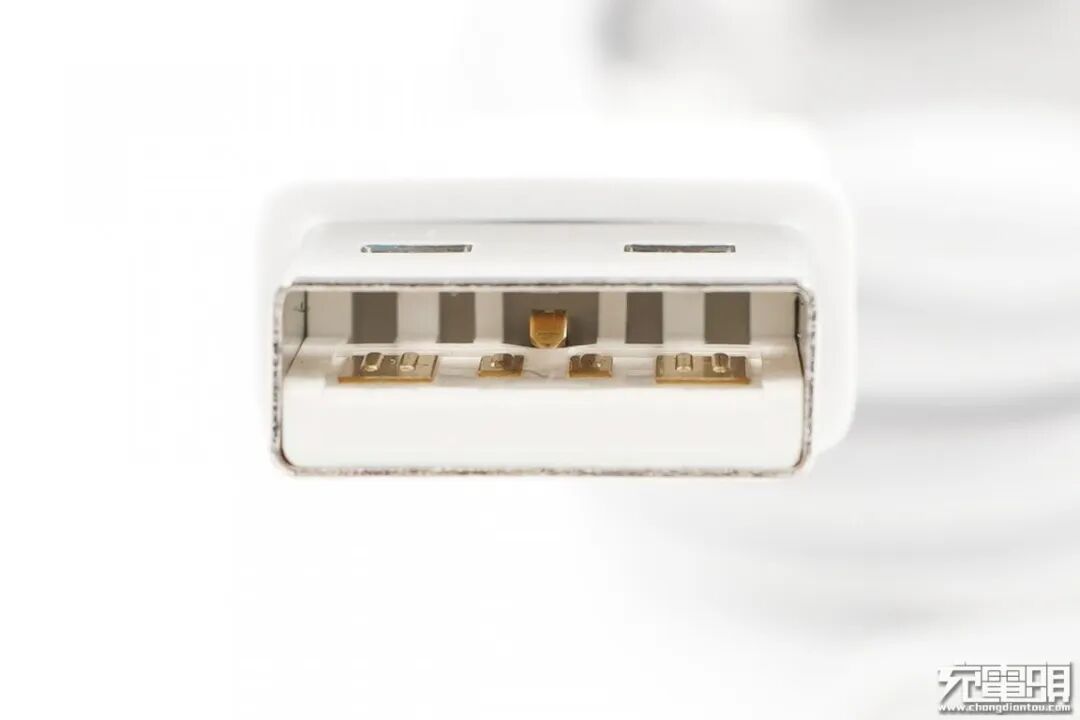

微距摄像头拍摄数据线USB-A公头内部，可以看到最边上的两个触点加宽处理并带有双排突起加强电流通过能力，最深处有一特殊弹片让充电器CC触点与被充电设备进行USB PD通讯，十分关键的一环，没有这个触点充电器就是普通USB-A充电器只能QC输出。

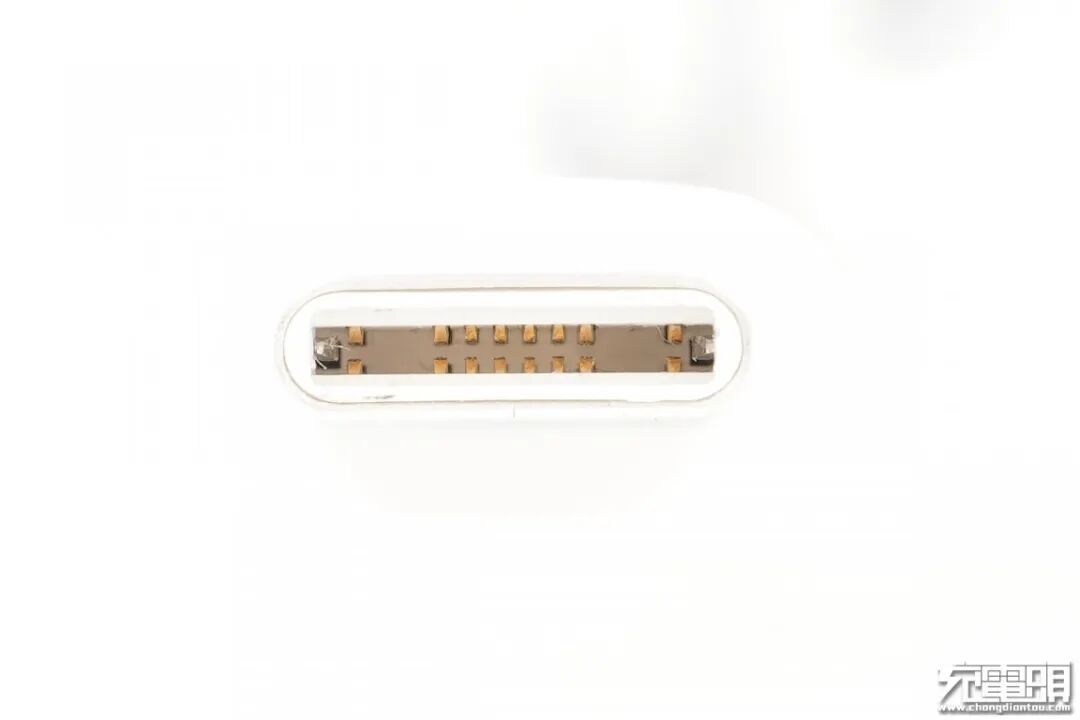

数据线USB-C公头弹片同样加宽处理，USB2.0针脚定义。

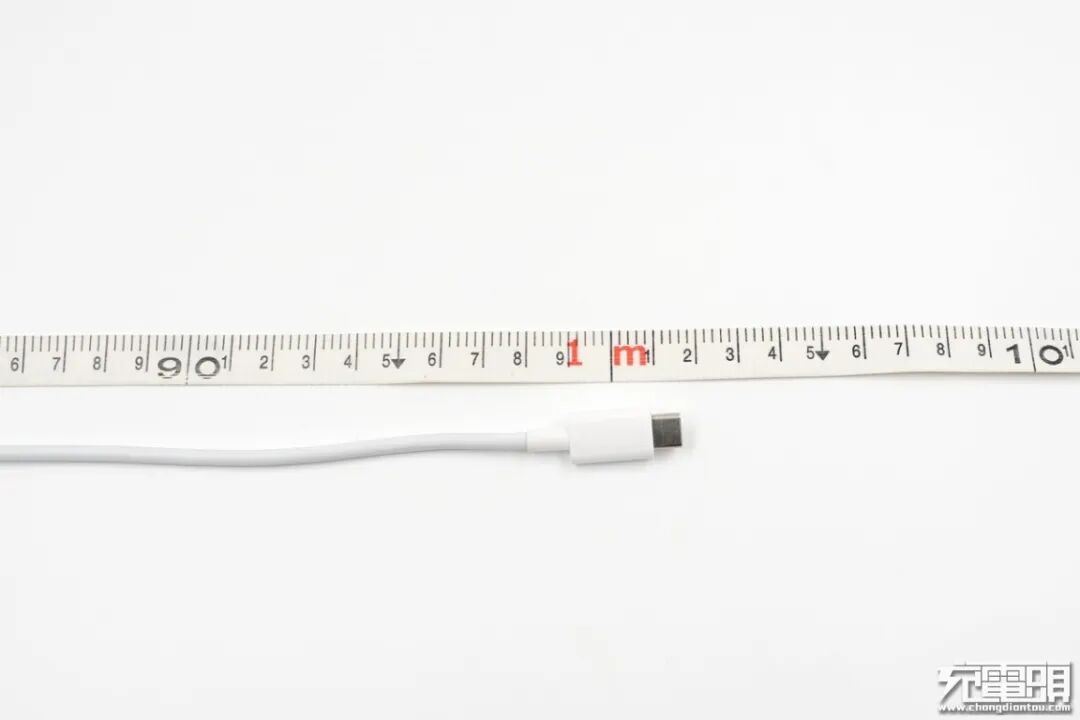

数据线端到端长度102cm。
三、基础参数测试：
1、三围重量

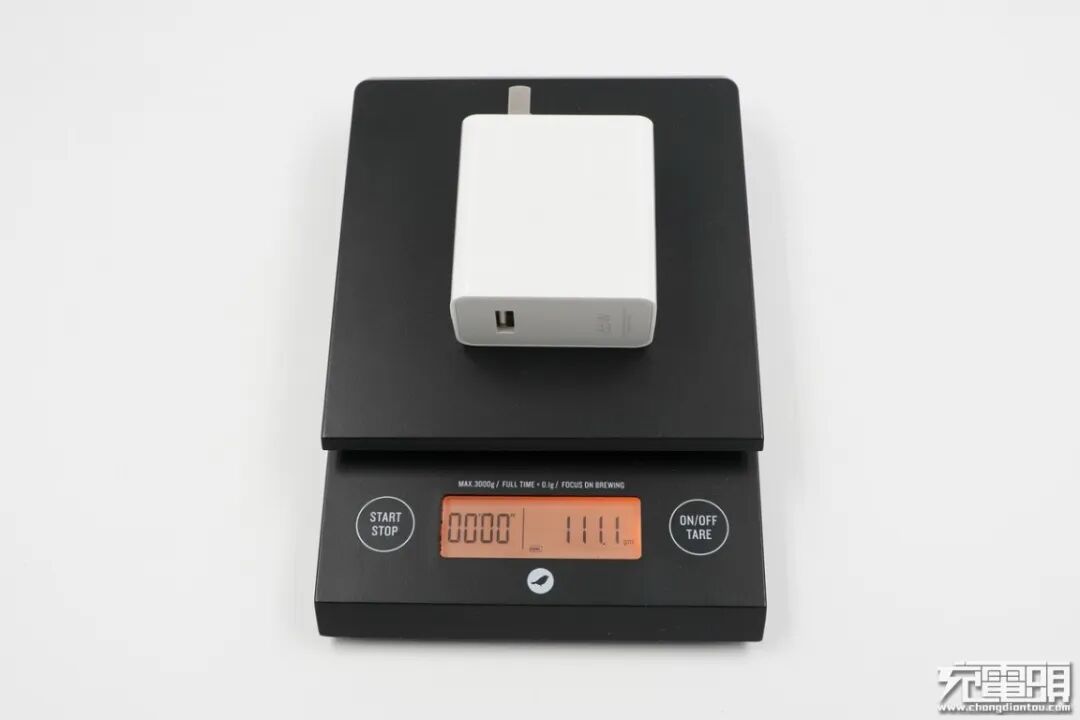

小米MDY-11-EB充电器三围54.5mm x 59mm x 28.5mm，功率密度为0.70W/cm³，重量111g。

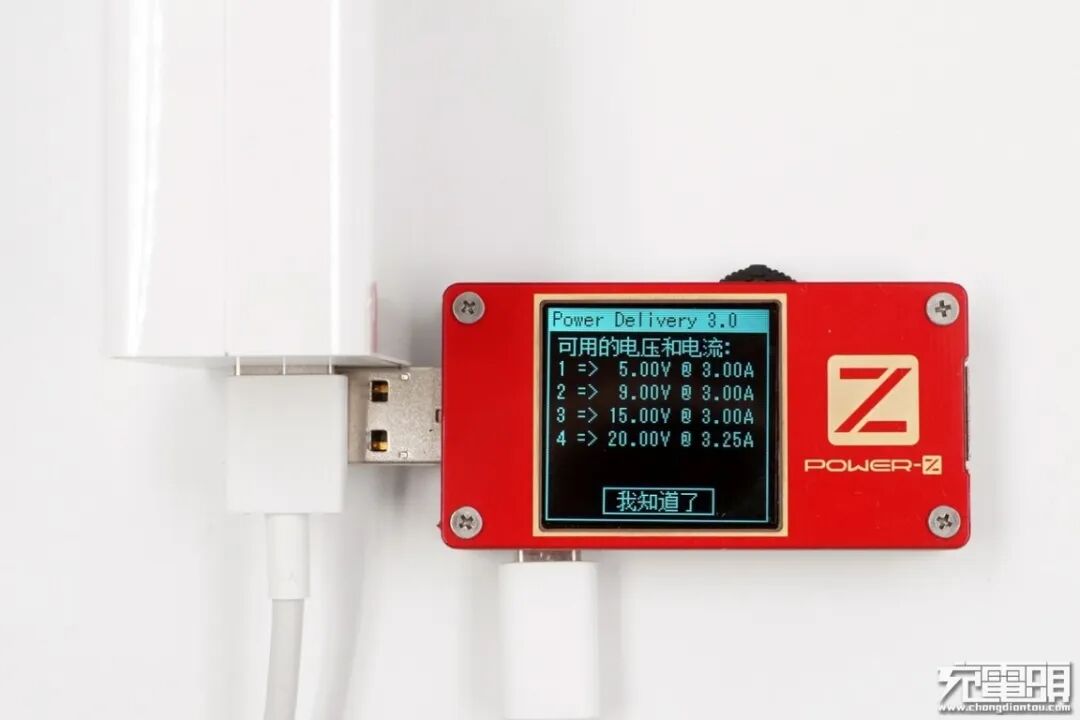

使用原装魔改线材读取充电器PDO报文，支持5V3A / 9V3A / 15V3A / 20V3.25A四个固定电压输出档，比标称参数多了一个15V3A电压档。另外包含了一个隐藏的11V6A电压，是小米30W、40W、50W、65W私有大功率快充专用电压档。
快充协议方面，常规协议检测仅支持QC3.0，另外还支持MI ChargeTurbo。
四、兼容性测试
1、USB-C设备
腾讯黑鲨游戏手机3Pro支持USB PD / QC / 65W SQC极速闪充，小米10Pro原装充电器对腾讯黑鲨游戏手机3Pro充电，功率为9.05V 5.99A 54.32W，成功握手65W SQC极速闪充，并达到65W SQC极速闪充功率最大阶段。

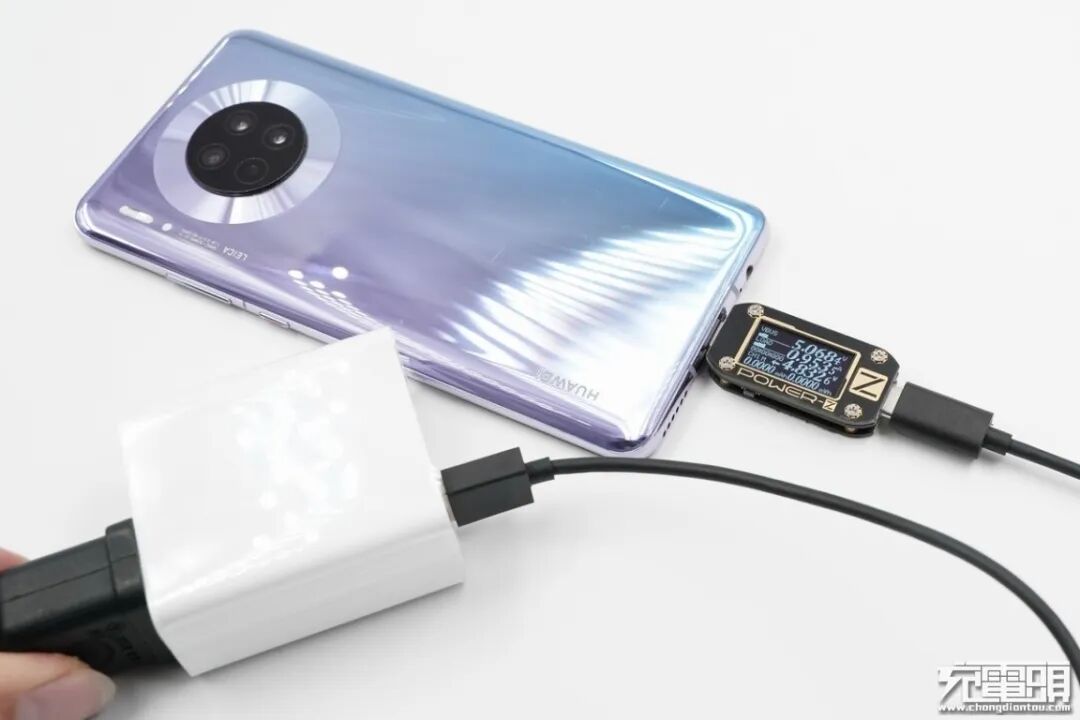

华为Mate30支持USB PD / FCP / SCP / 40WSCP快速充电协议，小米10Pro原装充电器对Mate30充电，功率为8.89V 1.37A 12.25W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

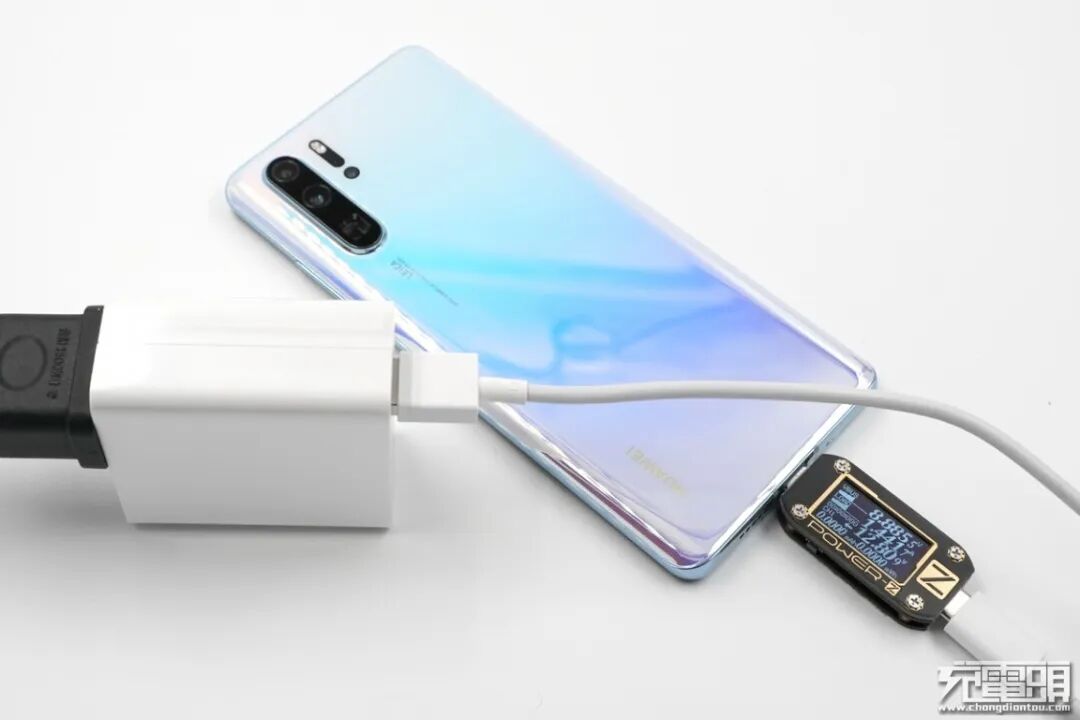

华为P30 Pro支持USB PD / FCP / SCP / 40WSCP快速充电协议，小米10Pro原装充电器对P30 Pro充电，功率为8.88V 1.44A 12.8W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

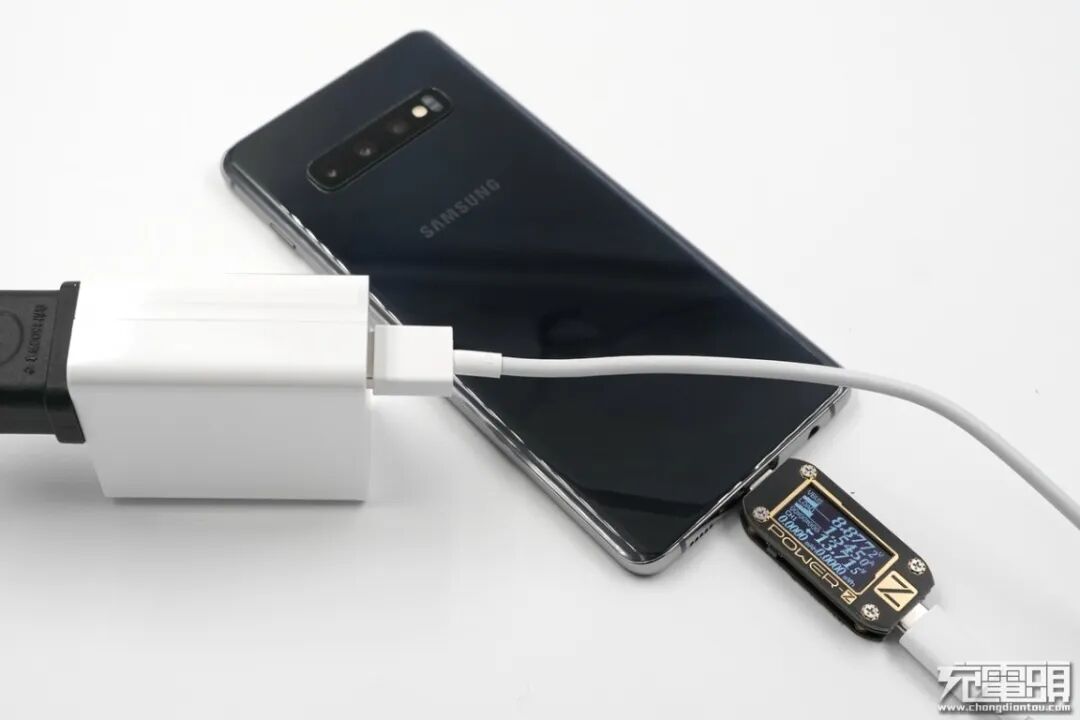

S10+支持USB PD / AFC / QC快速充电协议，小米10Pro原装充电器为S10+充电，功率为8.87V 1.54A 13.71W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

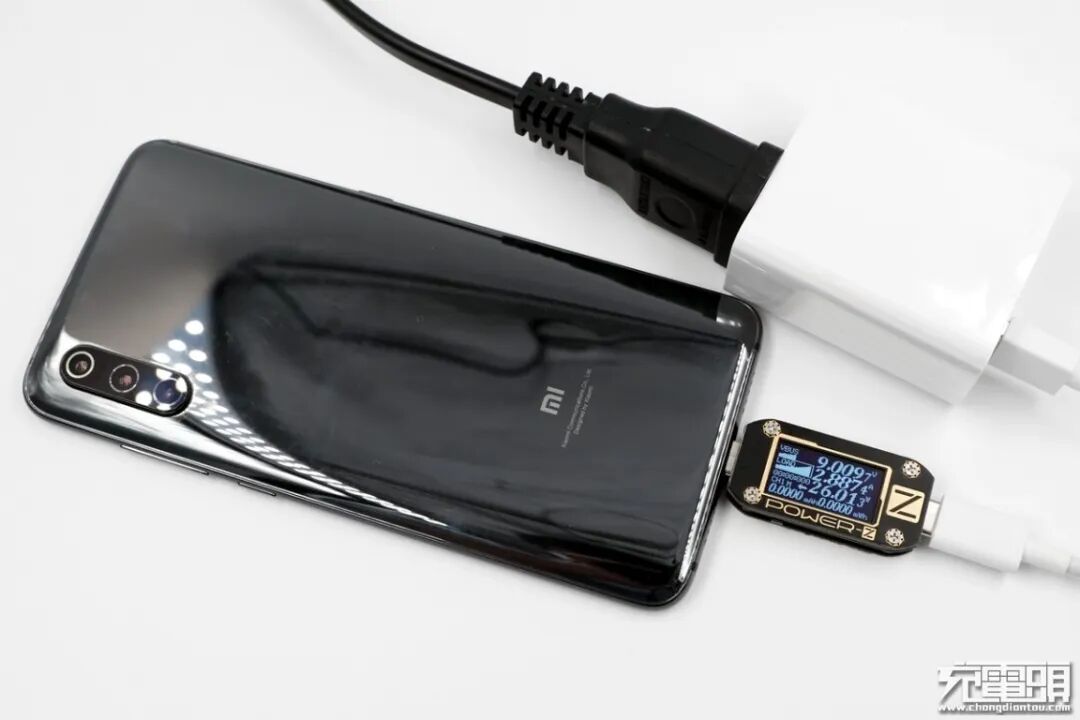

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议，小米10Pro原装充电器为小米9充电，功率为9.63V 2.61A 25.13W，成功握手ChargeTurbo快充，并达到ChargeTurbo快充功率最大阶段。

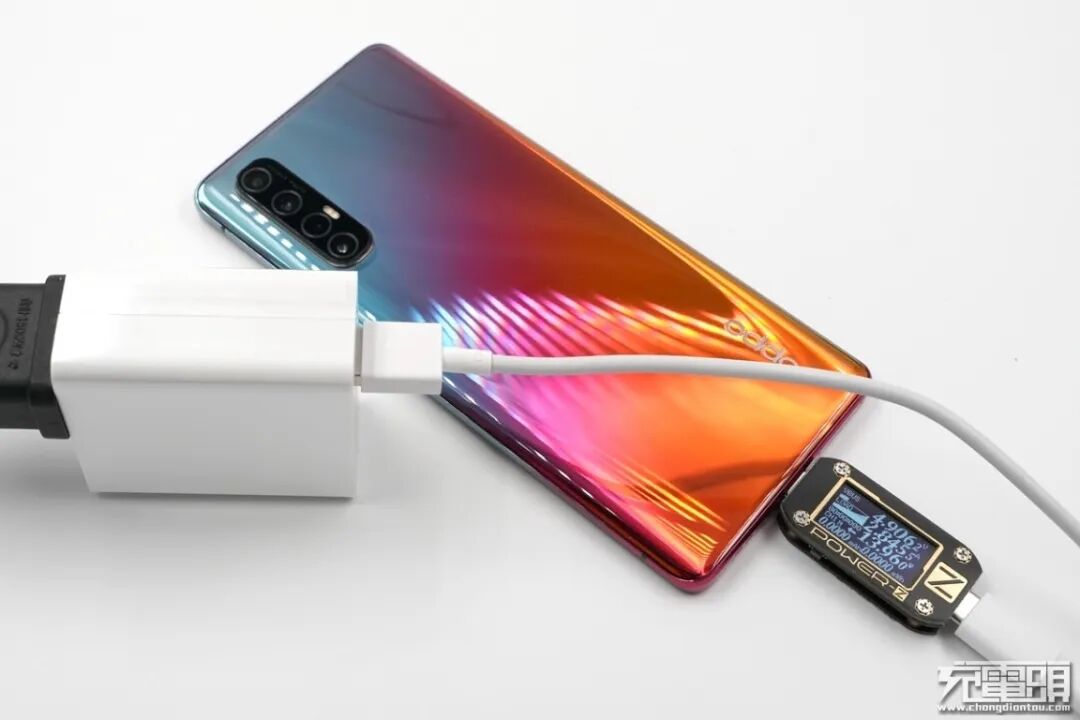

Reno3支持USB PD / VOOC4.0快速充电协议，小米10Pro原装充电器为Reno3充电，功率为4.90V 2.84A 13.96W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

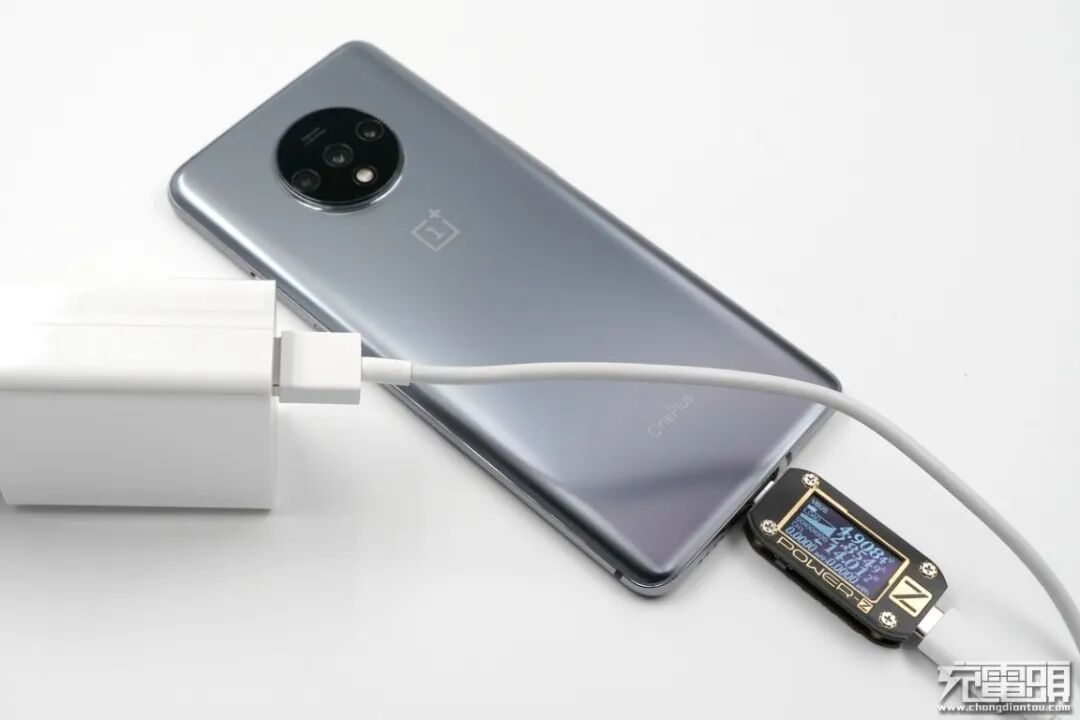

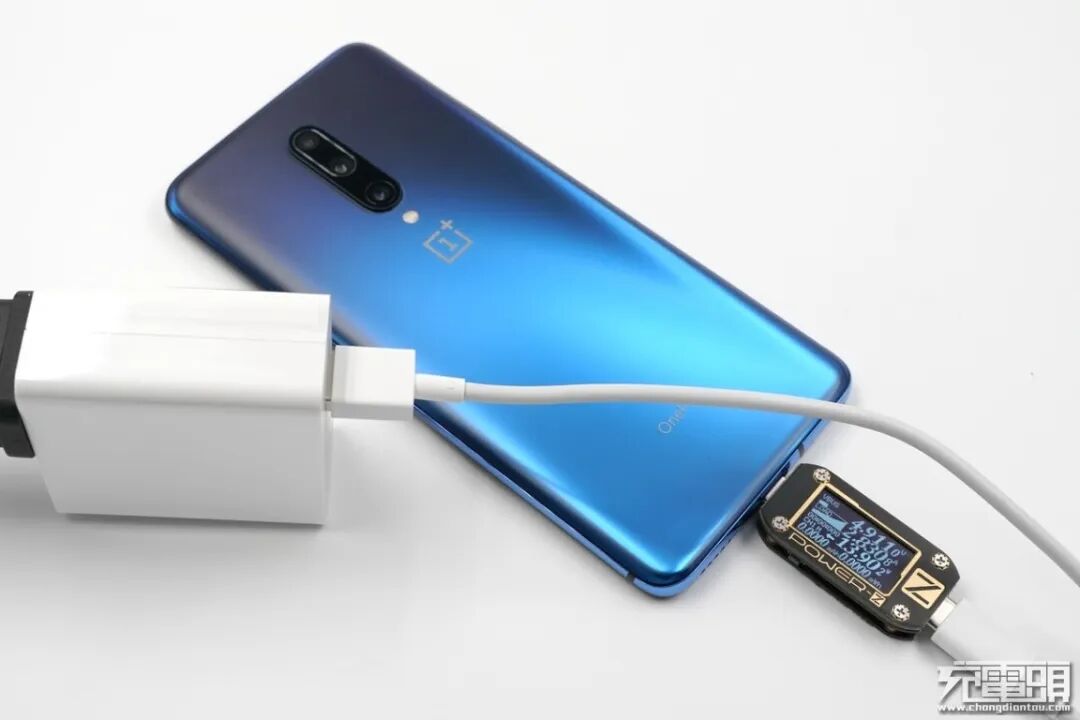

1+7T支持USB PD / WARP快速充电协议，小米10Pro原装充电器为1+7T充电，功率为4.90V 2.85A 14.01W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。
1+7 Pro支持USB PD / WARP快速充电协议，小米10Pro原装充电器为1+7 Pro充电，功率为4.91V 2.83A 13.9W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

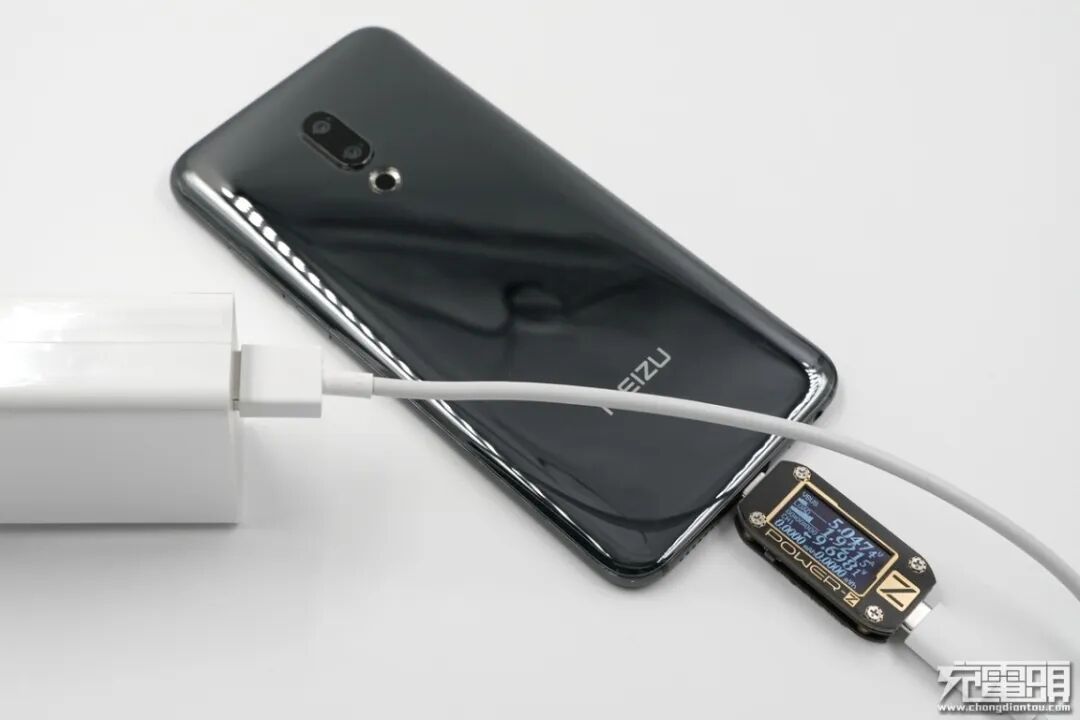

魅族16T支持USB PD / QC / PE快速充电协议，小米10Pro原装充电器为魅族16T充电，功率为8.87V 1.64A 14.57W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。
魅族16th Plus只支持PE快速充电协议，小米10Pro原装充电器为魅族16th Plus充电，功率为5.04V 1.92A 9.69W，运行在5V2A普通充电模式下。
小米5只支持QC快速充电协议，小米10Pro原装充电器为小米5充电，功率为8.92V 1.45A 12.97W，成功握手QC3.0快充，并达到QC快充功率最大阶段。

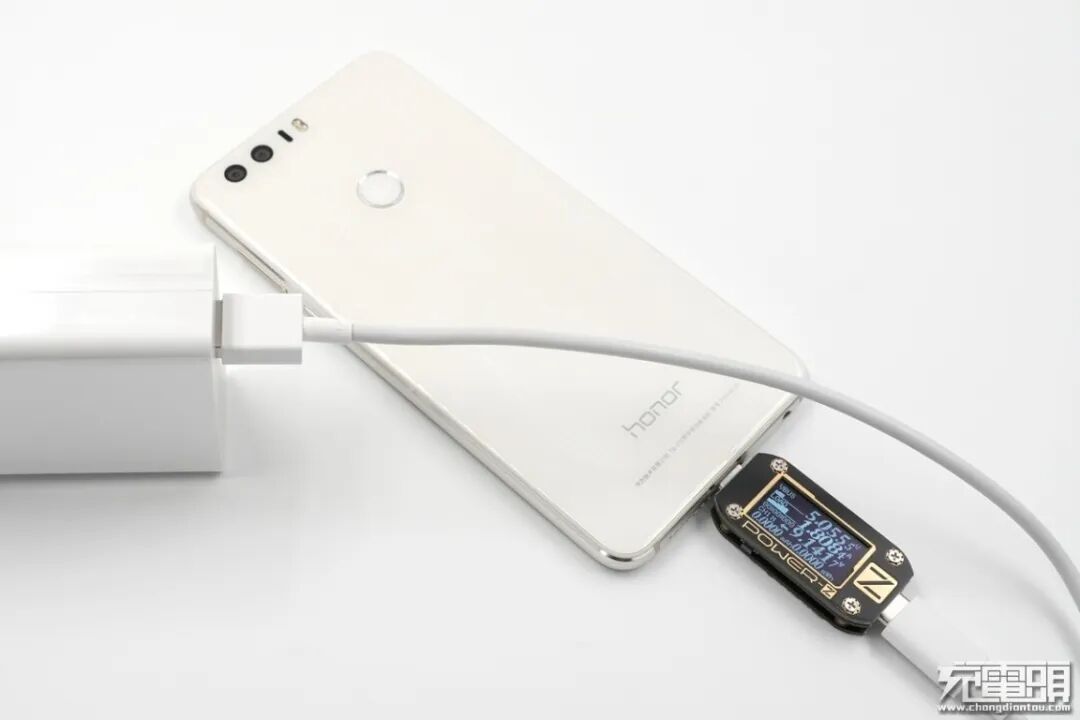

荣耀8只支持FCP快速充电协议，小米10Pro原装充电器为荣耀8充电，功率为5.05V 1.8A 9.14W，运行在5V2A普通充电模式下。

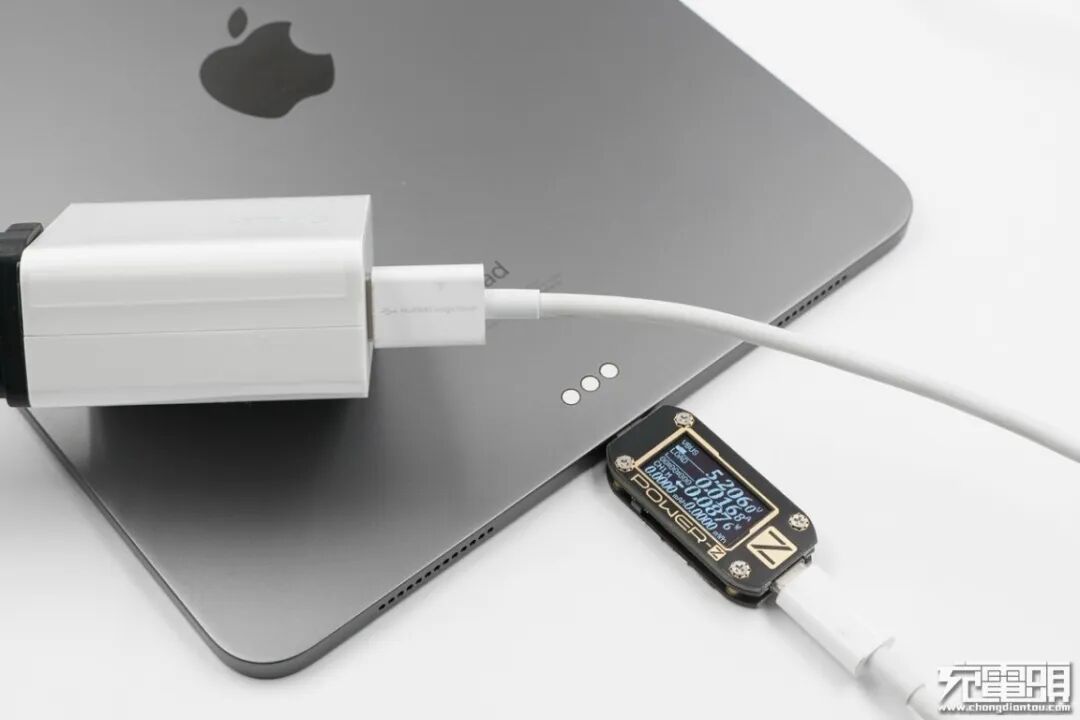

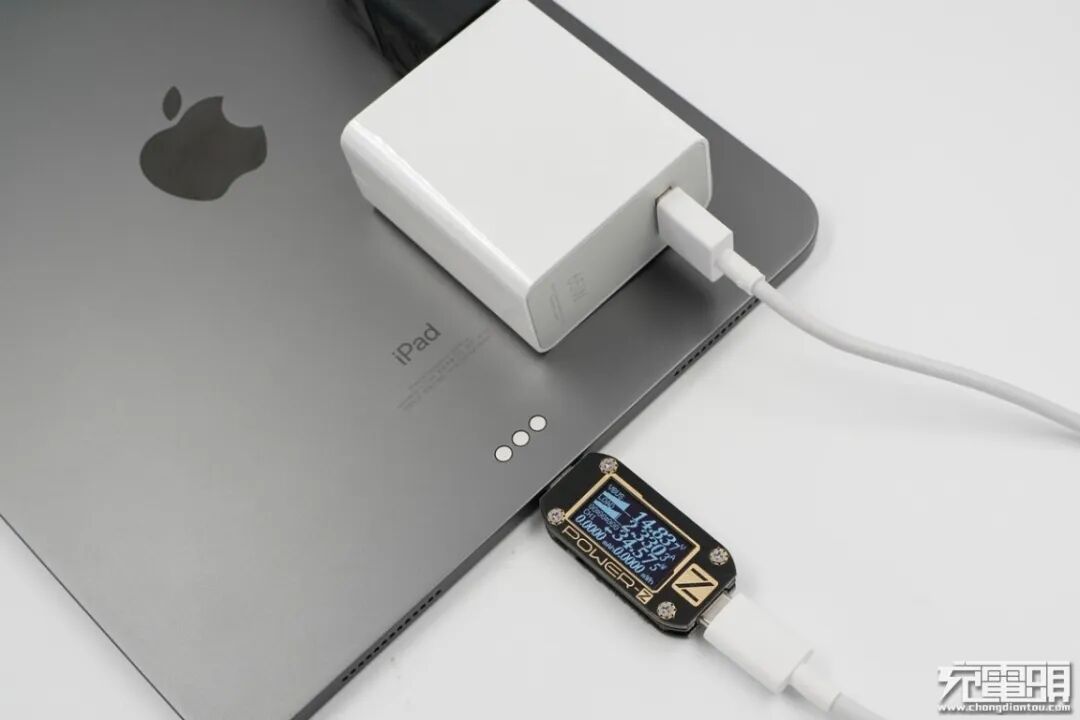

iPad Pro支持USB PD快速充电，小米10Pro原装充电器为iPad Pro充电，功率为14.83V 2.33A 34.57W， 成功握手USB PD快充，并达到USB PD快充功率最大阶段。

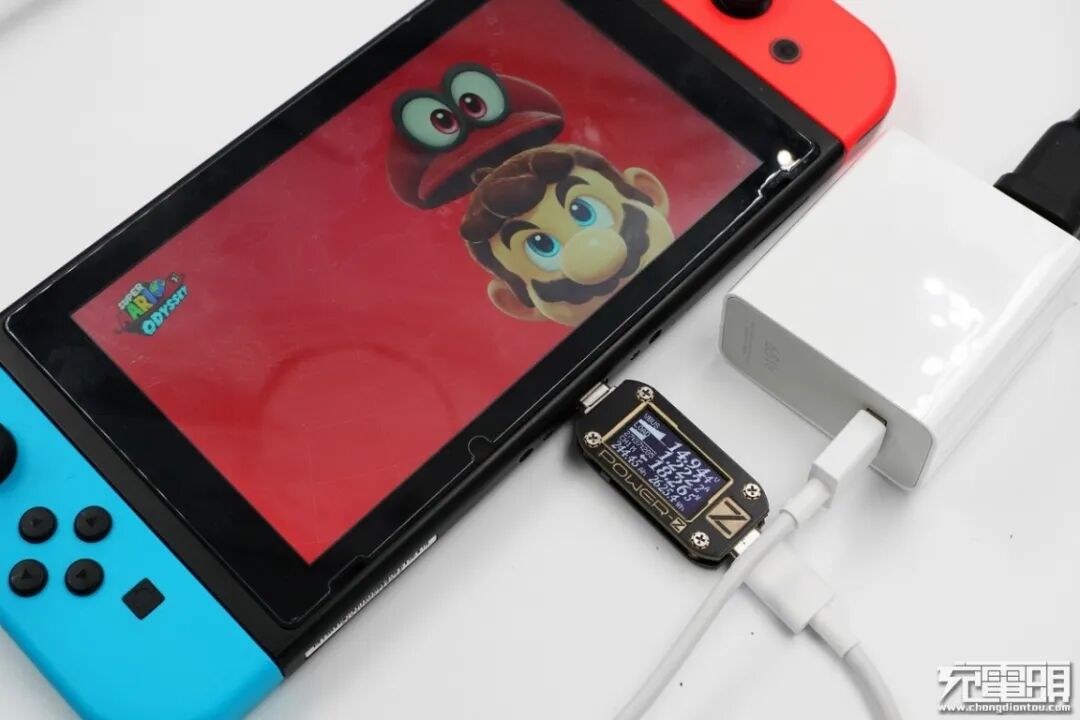

Switch支持USB PD快速充电，小米10Pro原装充电器为Switch充电，功率为14.94V 1.22A 18.26W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。
Switch底座TV模式需要15V特殊PDO启动，小米10Pro原装充电器测试Switch底座TV模式，功率为14.99V 0.78A 11.77W，成功开启Switch底座TV模式，底座可正常对外输出HDMI视频信号。

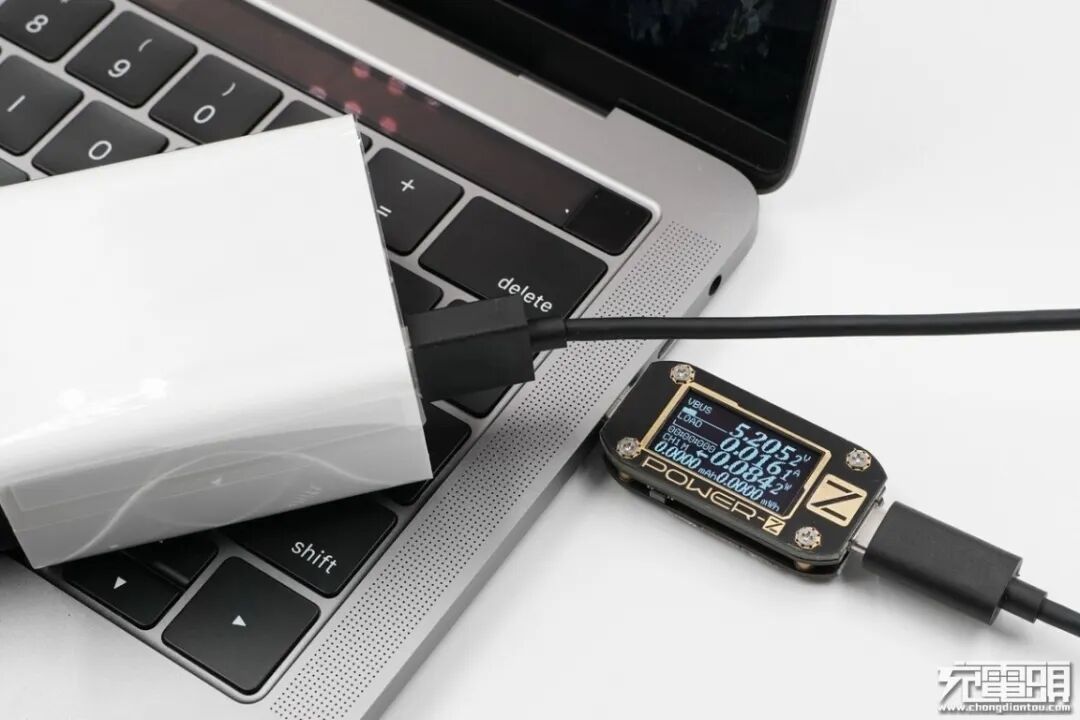

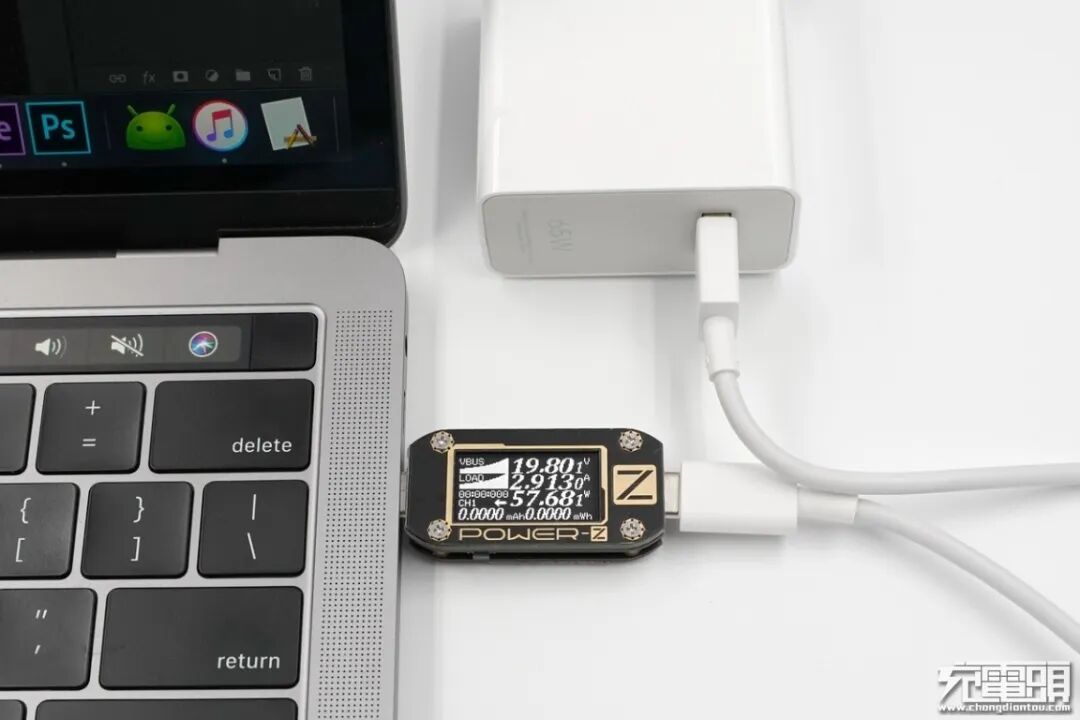

Macbook Pro 13支持USB PD快速充电，小米10Pro原装充电器为Macbook Pro 13充电，功率为19.8V 2.91A 57.68W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。
2、其他转接充电情况
以上为USB-C数码产品兼容性测试内容，除了USB-C设备，苹果Lightning设备可以通过POWER-Z转接方式使用USB-C to Lightning数据线进行充电，但这种情况一般人基本用不到，以下只作为一个测试参考。
iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，小米10Pro原装充电器通过转接方式为iPhone11 Pro Max充电，功率为8.80V 2.5A 22.02W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

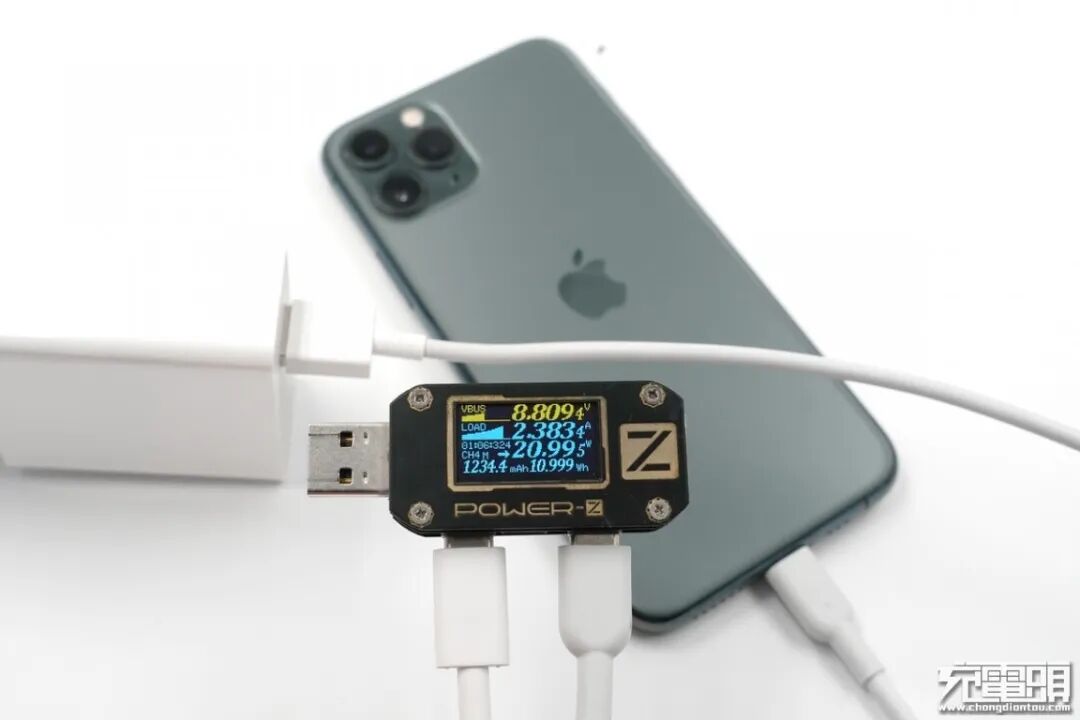

iPhone11 Pro 支持USB PD和Apple2.4A快速充电协议，小米10Pro原装充电器通过转接方式为iPhone11 Pro充电，功率为8.80V 2.38A 20.99W，成功握手USB PD快充协议，并达到USB PD快充功率最大阶段。

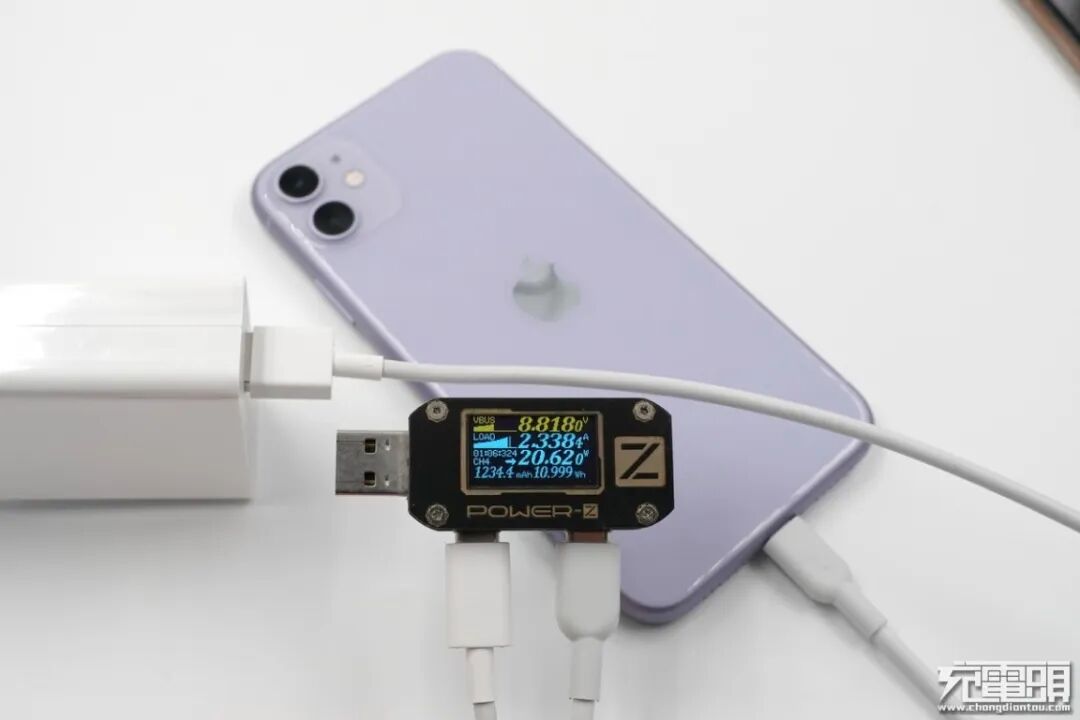

iPhone11 支持USB PD和Apple2.4A快速充电协议，小米10Pro原装充电器通过转接方式为iPhone11 充电，功率为8.81V 2.33A 20.62W，成功握手USB PD快充协议,并达到USB PD快充功率最大阶段。

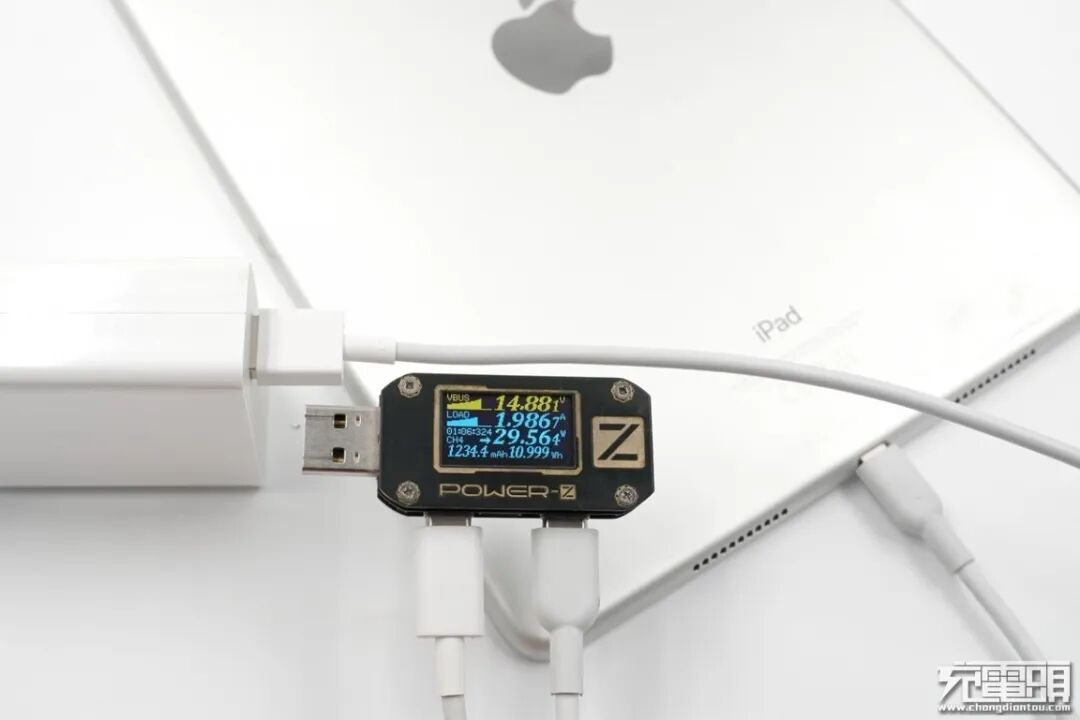

iPad Air3支持USB PD快速充电和Apple2.4A快速充电协议，小米10Pro原装充电器通过转接方式为iPad Air3充电，功率为14.88V 1.98A 29.56W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。
iPad mini5支持USB PD快速充电和Apple2.4A快速充电协议，小米10Pro原装充电器通过转接方式为iPad mini5充电，功率为14.91V 1.57A 23.49W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

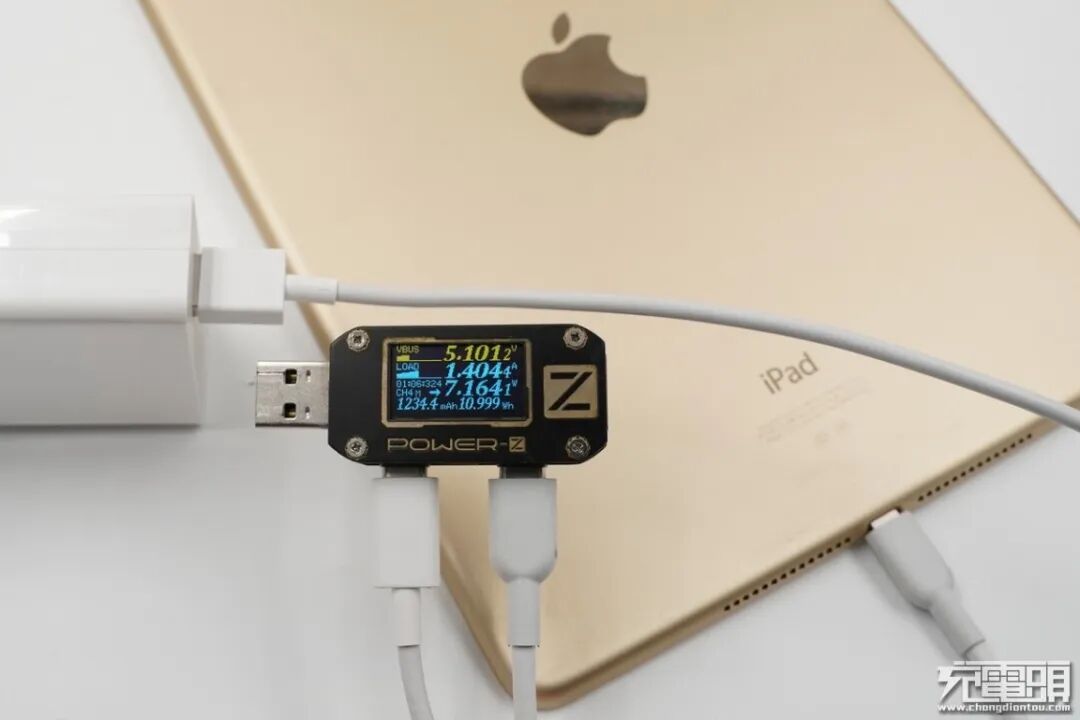

iPad Air2只支持Apple2.4A快速充电协议，小米10Pro原装充电器通过转接方式为iPad Air2充电，功率为5.10V 1.4A 7.16W，未握手Apple2.4A协议，运行在DCP状态。

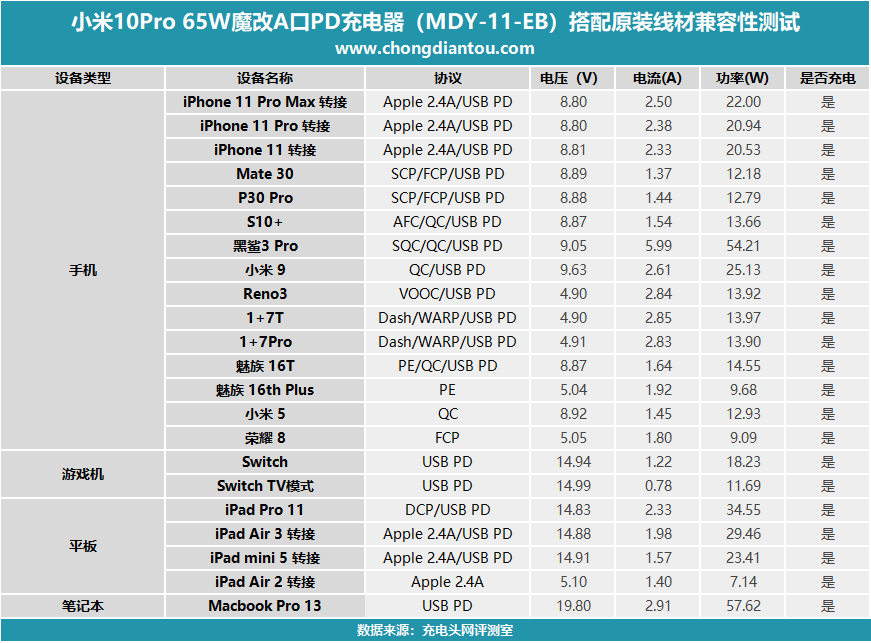

把测试数据制作成表格，可以看到小米MDY-11-EB充电器对于USB PD设备来说还是很友好的，都能正确握手并快充。

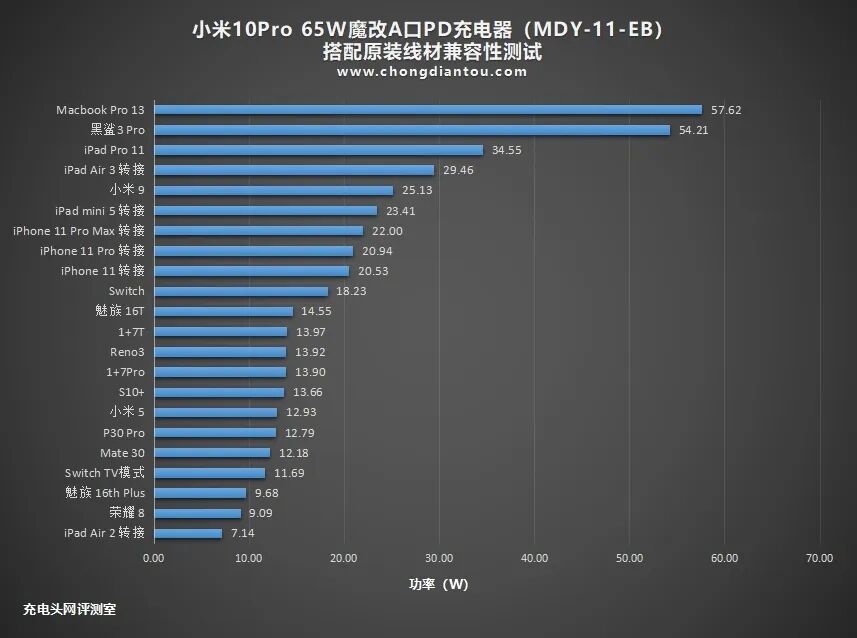

把测试设备功率制作成柱状图，Macbook Pro 13功率达到57.62W，黑鲨3 Pro功率达到54.21W，十分凶悍。握手MI ChargeTurbo的小米9功率也达到25.13W。
五、其他线材情况
1、USB-A to Lightning
小米10Pro原装充电器使用苹果原装USB-A to Lightning数据线对iPhone 11 Pro Max充电，因小米10Pro原装充电器不包含Apple2.4A协议，所以只能以五福一安（5V1A）的无识别安全模式进行充电。
2、其他特殊触点线
小米10Pro原装充电器用带有特殊触点的华为8A线材对iPad Pro充电，功率为0无法充电。
3、常规AtoC线材
小米10Pro原装充电器用标准的USB-A to USB-C数据线对Macbook Pro13充电，功率为0无法充电。
小米10Pro原装充电器用标准的USB-A to USB-C数据线对Mate30充电，因缺少FCP、SCP协议所以运行在5V1A充电模式下。
小米10Pro原装充电器用标准的USB-A to USB-C数据线对小米9充电，握手QC3.0快充，功率8.75V 1.86A 16.35W。

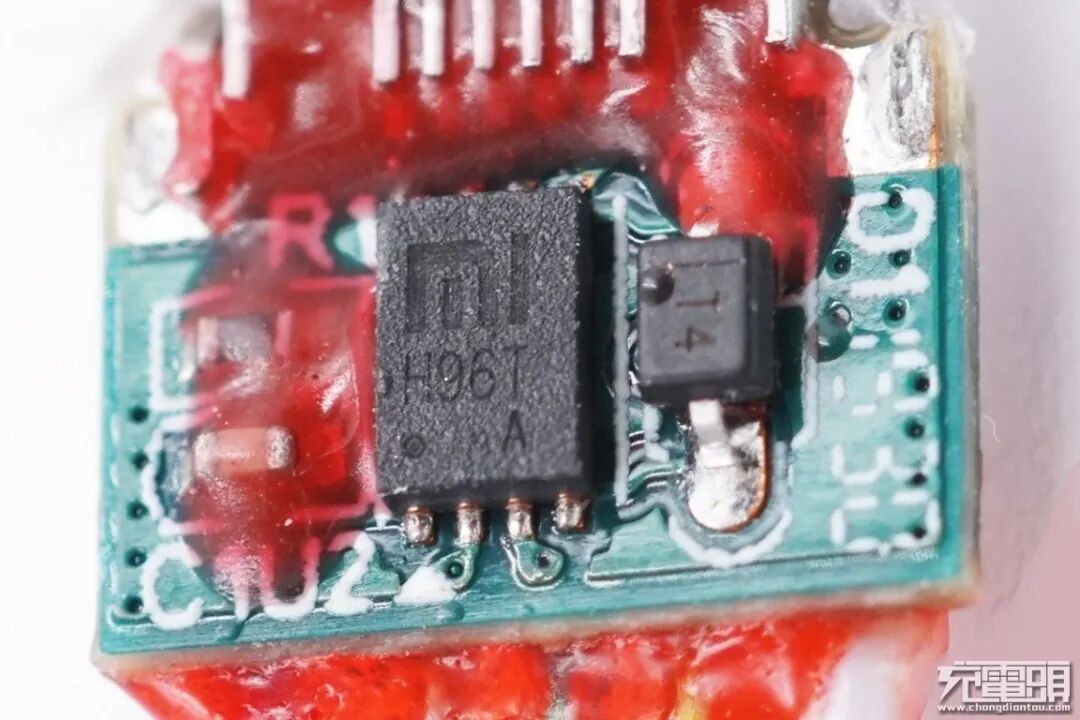

这种魔改数据线我们曾经做过拆解，在USB-C端子PCB上面有一颗芯片丝印 “MI” LOGO的加密通讯握手芯片，让这跟数据线能激活充电器的PD输出功能。也因为带有加密芯片，所以就算使用其他带特殊触点的线材也是不能激活充电器PD输出功能的。
充电器不带APPLE2.4A协议，充iPhone设备会当成无识别进行五福一安充电，而Macbook Pro笔记本与iPad Pro用普通线材直接就是拒冲0功率。对于安卓设备来说，充电器可以握手QC3.0快充协议，其他不匹配协议的设备运行在5V模式下。
六、其他小米魔改线

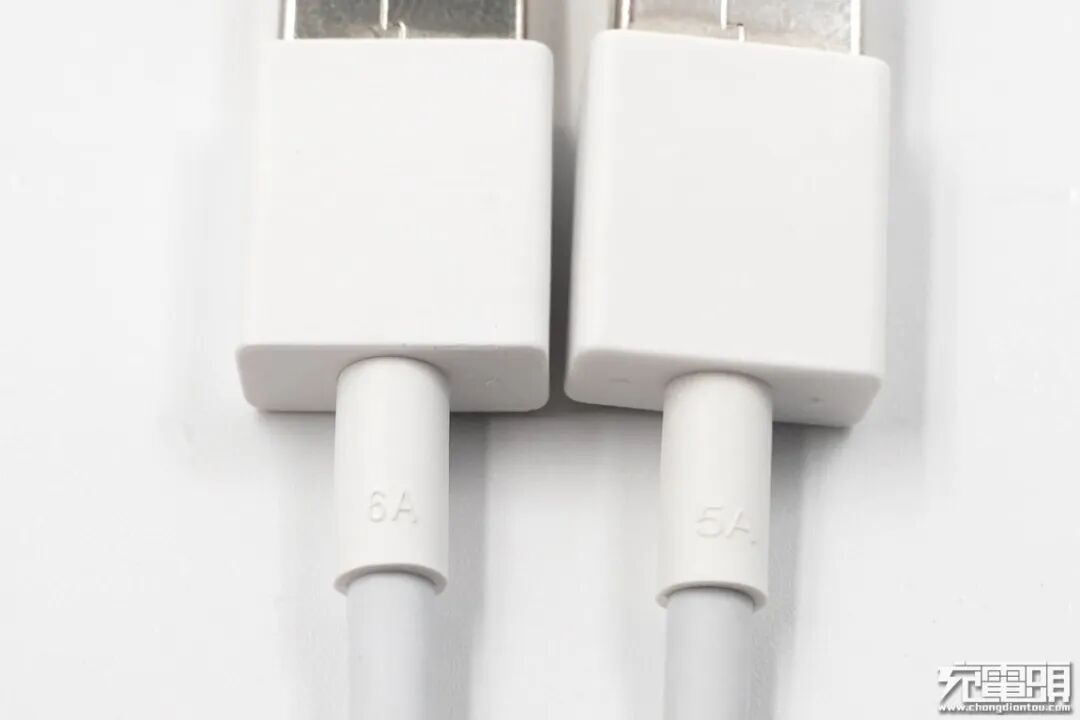

小米10V3A、10V4A、10V5A、11V6A所配套的线材能否通用？小编发现他们在USB-A网尾部分电流标识也有区别，黑鲨3 11V6A配套的魔改线材标注了6A，小米9 Pro 10V4A配套的魔改线材标注了5A。

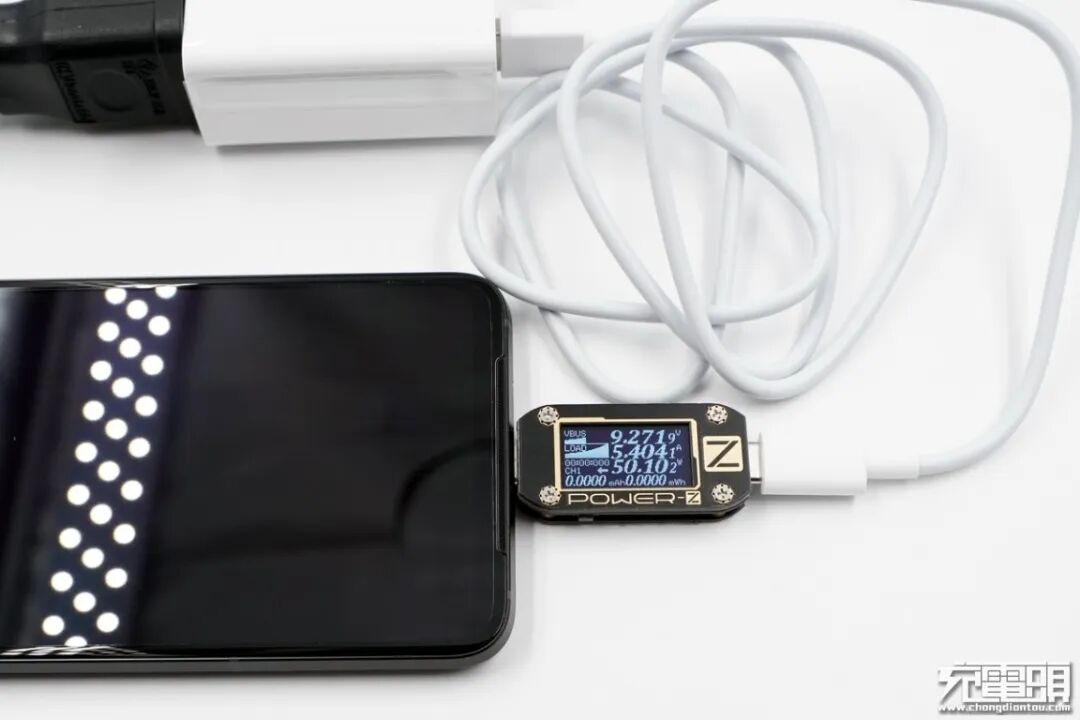

黑鲨3配套的6A魔改线材，黑鲨3充电功率9.27V 5.4A 50.1W，充电功率基本接近最大值，我们换一根其他规格的试试。

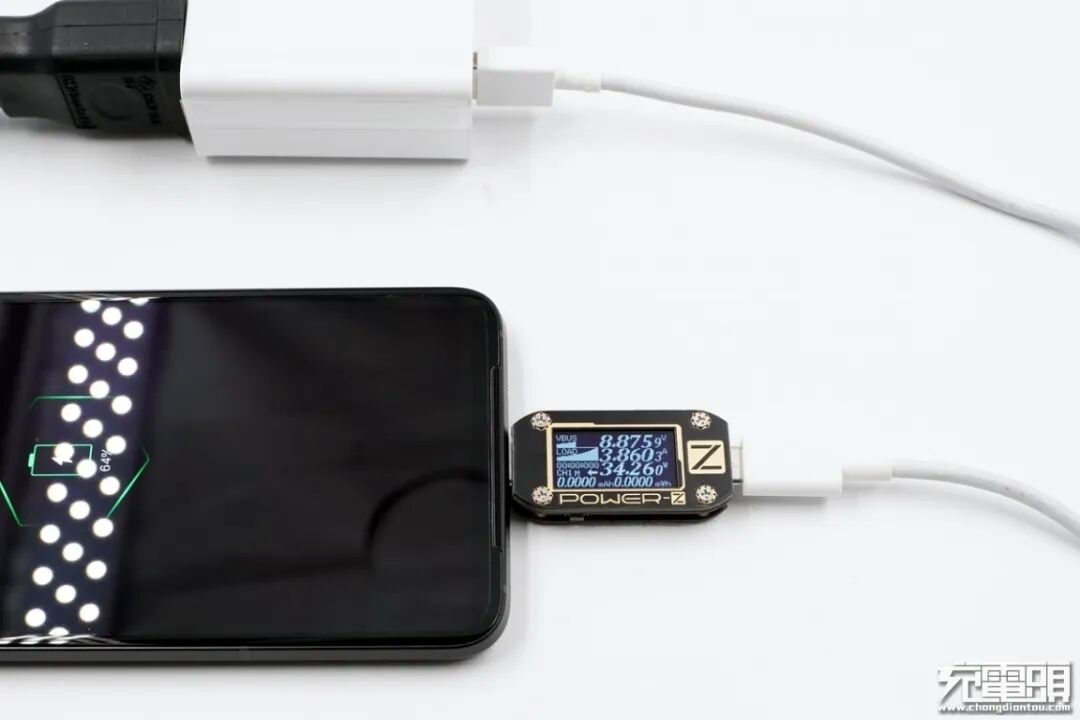

小米9 Pro 10V4A 40W配套的标称5A魔改线材，黑鲨3充电功率8.87V 3.86A 34.26W，可以看到电流受限功率上不去，实际限制应该是4A。
看来就算都是小米带加密芯片的魔改线，在规格上也有所不同，大功率线材可以向下兼容，但低规格的线材用到大功率设备上则会让充电功率受限。
七、最大输出功率测试

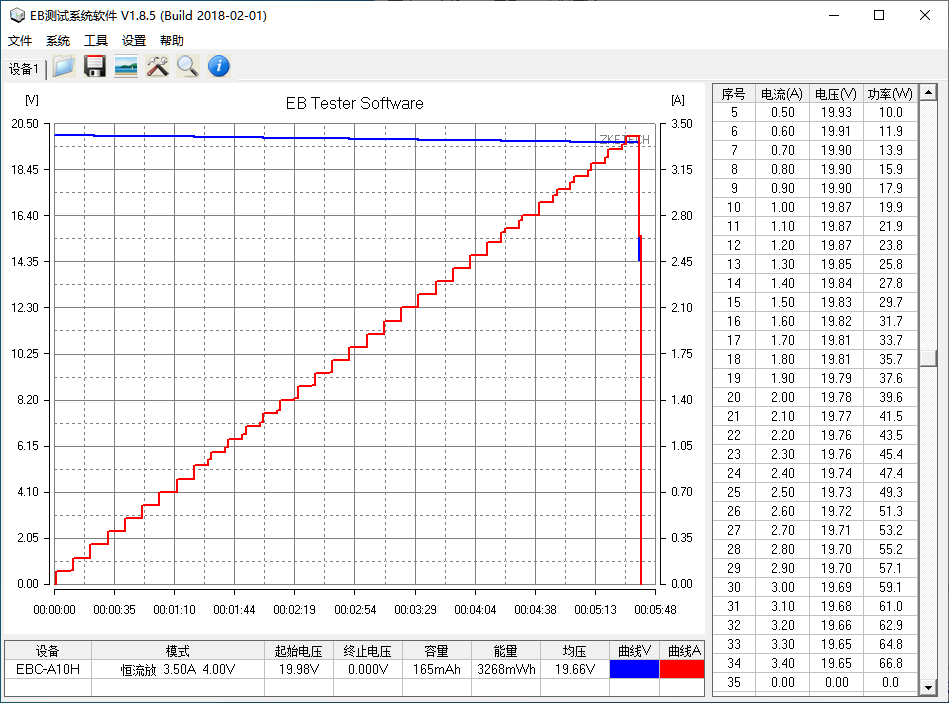

使用EB程控电子负载测试小米10Pro原装充电器最大输出能力，以0.1A为步进单位10秒为步进间隔，充电器最大输出功率为19.65V 3.40A 66.8W，比标称65W功率大1.8W，全程电压无异常波动情况。
八、温升

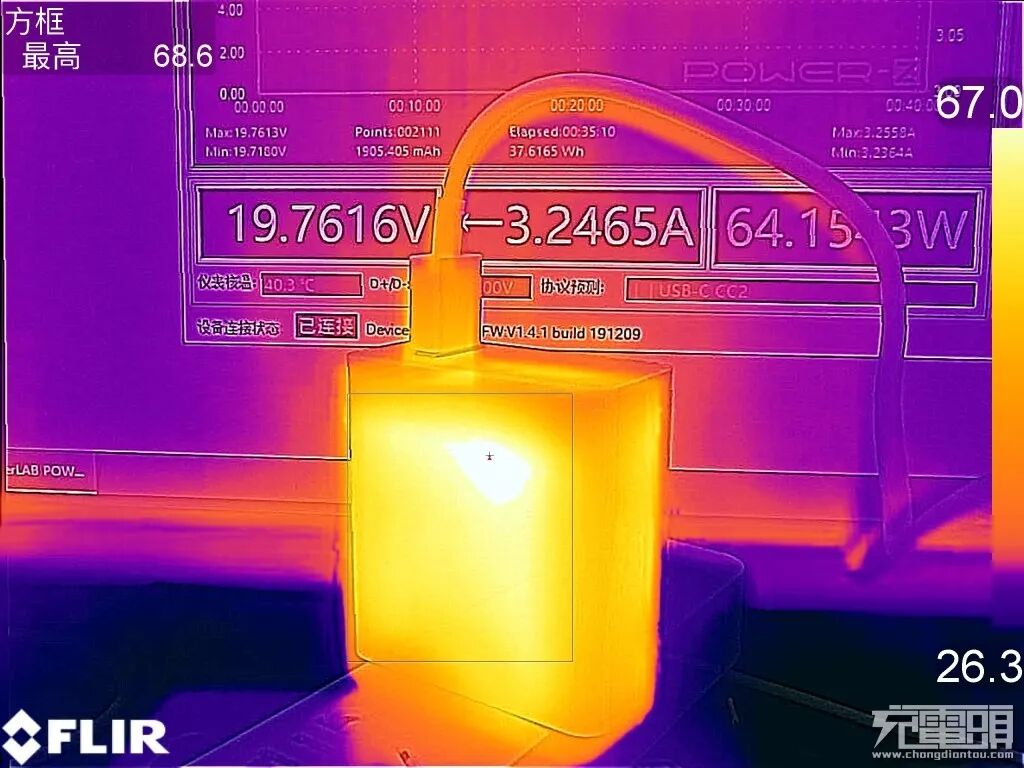

室温25度下按照标称65W输出带载30分钟，使用热成像仪拍摄充电器两面热像图，最热处温度为68.6度。

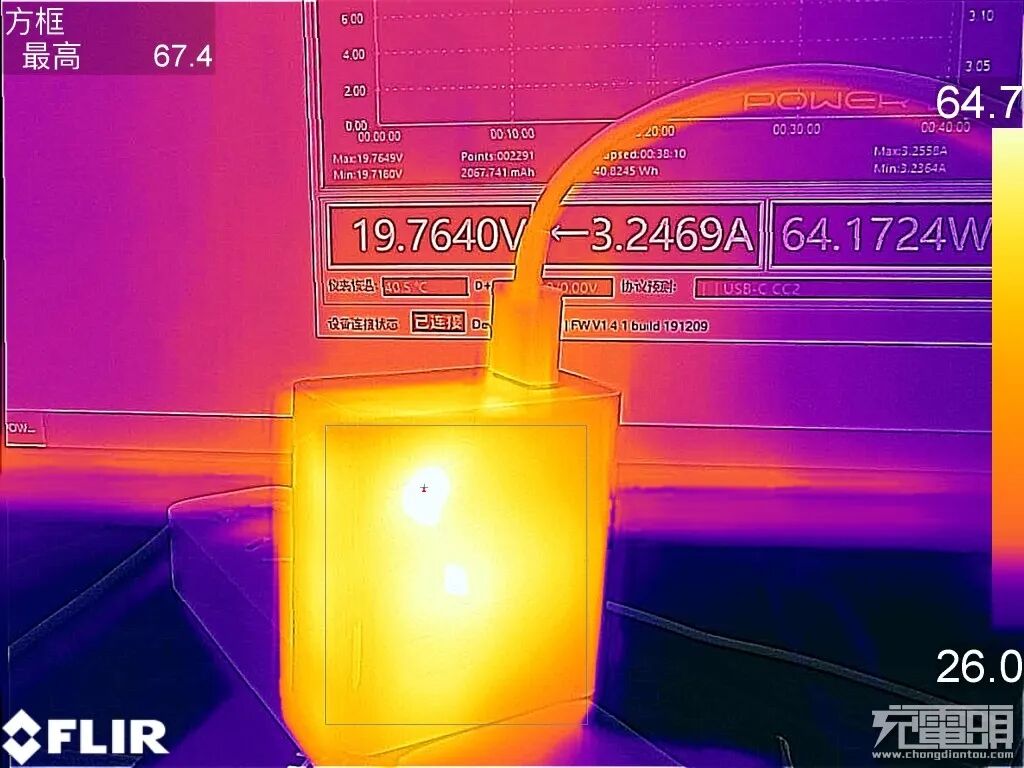

另一面最热处温度为67.4度。
充电头网小结：
小米从小米9最开始基于标准USB-A接口与标准AtoC线材推出27W MI ChargeTurbo半私有协议，基走的是PPS标准。后就开始制定适合自己的快充方案，敲定了基于电荷泵的魔改A口PD方案，并通过不同功率划分为旗舰级与主流级：小米CC9 Pro 30W（ 10V3A）、小米9 Pro 40W（10V4A）、小米10Pro 50W（10V5A）、黑鲨3 65W（11V6A），他们全都属于这套魔改PD快充系统，而今天评测的就是这套系统中功率最大的充电器MDY-11-EB。
小米10Pro原装充电器体积54.5mm x 59mm x 28.5mm，功率密度为0.70W/cm³，重量111g，使用固定插脚设计，充电器最大输出功率19.65V 3.40A 66.8W，半小时温升最高温度68.6度，作为inbox充电器来说数据这些数据没过分追求，属于中规中矩。
输出方面小米10Pro原装充电器MDY-11-EB支持 5V3A / 9V3A / 15V3A / 20V3.25A 四个固定电压PDO，还额外带有一个11V6A隐藏的电压档，可向下兼容30W/40W/50W小米快充。快充协议方面支持QC3.0、MI ChargeTurbo，未包含apple2.4A与其他安卓常见的快充协议。
与配套的加密线材组合后可以把他们当做是普通的65W USB PD充电器使用，iPad Pro充电功率14.83V 2.33A 34.57W，Macbook Pro充电功率19.8V 2.91A 57.68W，与其他PD充电器无区别。对于自家系统来说，黑鲨3Pro充电握手65W SQC快充，功率达到9.05V 5.99A 54.32W，而小米9也成功握手ChargeTurbo快充，功率9.63V 2.61A 25.13W。
这套魔改快充系统中线材是不可缺少的一部分，线材内含小米加密芯片，无法使用其他带触点线材触发充电器的PD输出，其他线材搭配充电器只是个普通QC充电器。另外小米加密魔改线材有不同的规格，大功率线材向下兼容，小功率的会让大功率设备功率受限。该加密线目前小米并无任何渠道销售，用户如果不小心丢失或损坏线材，充电器也如同自废武功，用户一定要小心爱惜。另外如果苹果用户使用USB-A to Lightning数据线充电，因充电器缺少Apple2.4A协议，所以功率只有五福一安（5V1A）。
雷军在发布会上表示该充电器会以99元售价单独销售，但目前渠道并未看到有上架，只有小米10Pro与黑鲨3用户拥有，别无其他方式入手。USB PD通用标准已无法满足各家快充协议需求，USB PD 5A电流上限亦限制了大电流方案的研发，另一方面私有系统对于技术沉淀与定制化设计都优于通用系统，所以各厂家都各自研发私有充电方案。而小米这套系统虽然魔改硬件私有化，但仍然保留了USB PD的支持，这个值得点赞。好了以上就是小米10Pro原装充电器评测报告的全部内容，最后还是希望线材早日可以单独销售，否则线弄丢了充电器就没用了。
