插线板也有水桶机？紫米65W 2A1C PD插线板评测（CXP01）

-----充电头网深度评测 第980期-----

插线板这个普通又不起眼的东西不管是家庭还是办公室都是必备配件，是室内墙插供电布线的“最后一米”，经过多年市场发展从传统单一的插线板到USB插线板，再到如今USB PD插线板，这演变过程经历了近十年时间。小米生态链旗下的紫米更是激进推动者，作为市场最早配备USB模块的插线板品牌之一，今年更是在插线板上集成了2A1C模块，可提供高达65W USB PD快充，刁钻用户的需求得到满足，上架瞬间就卖断货。小编好不容易抢到一款，接下来马上进行开箱评测，看看这款产品到底怎样。

一、开箱

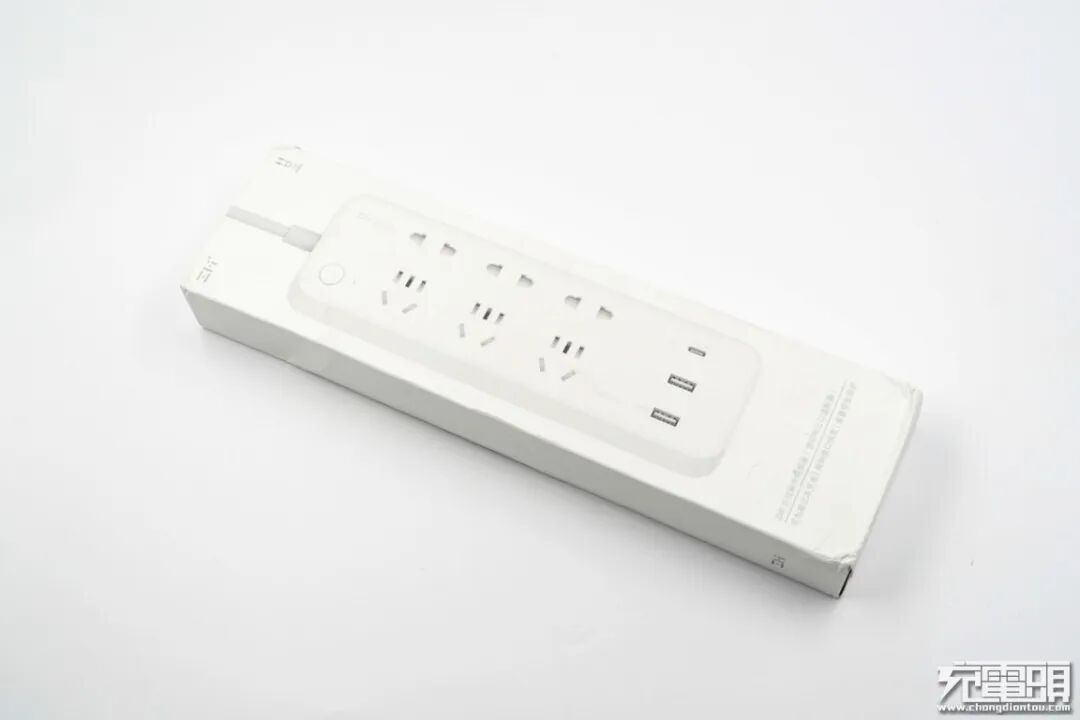

紫米2A1C插线板采用纸盒包装，正面直接印刷着插线板的外观图，全白色看上去貌似十分低调，但那个USB-C模块又透露出自己与众不同的功力。

外包装上方是“ZMI”LOGO，右边标注了里面含有数据线，作为USB插线板来说考虑的很周到。

包装盒底部印有插线板名称以及“可为笔记本充电”、“两种接口快充”、“多重安全保护”三个产品特性。

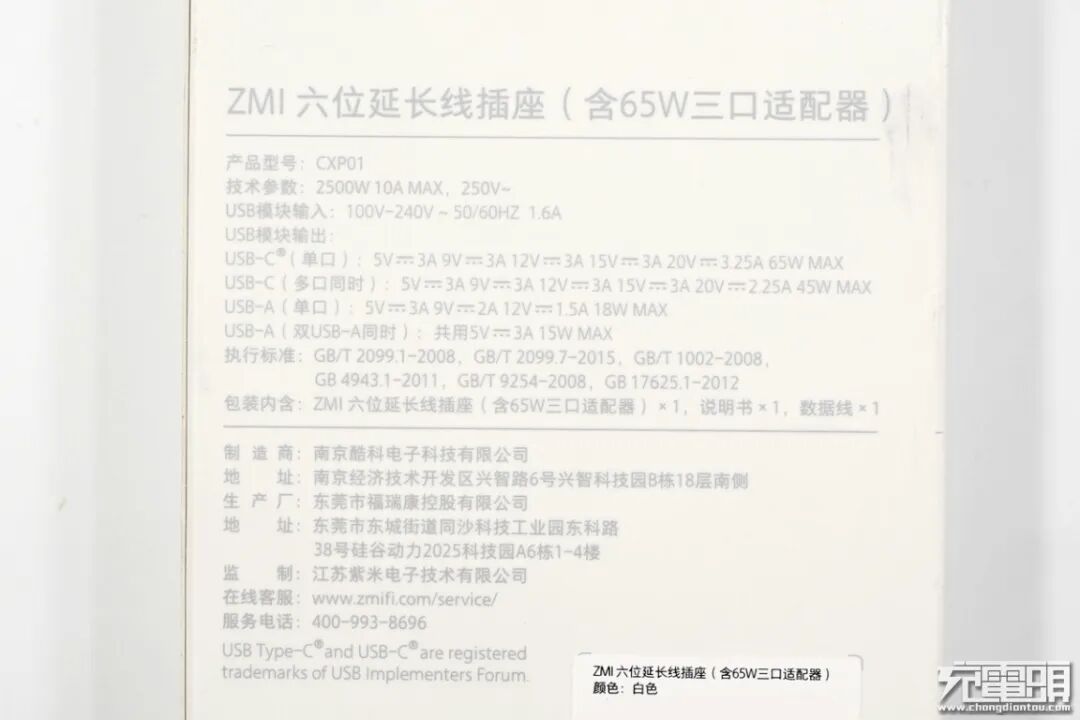

包装盒背面标注了产品相关信息
品名：ZMI六位延长线插座（含65W三口适配器）
产品型号：CXP01
技术参数：2500W 10A MAX，250V-
USB模块输入：100-240V~50/60Hz 1.6A
USB模块输出：
USB-C单口：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A 65W MAX
USB-C（多口同时）：5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A 45W MAX
USB-A单口：5V/3A、9V/2A、12V/1.5A 18W MAX
USB-A（双USB-A同时）：共用5V/3A 15W MAX
制造商：南京酷科电子有限公司
生产厂：东莞市福瑞康控股有限公司

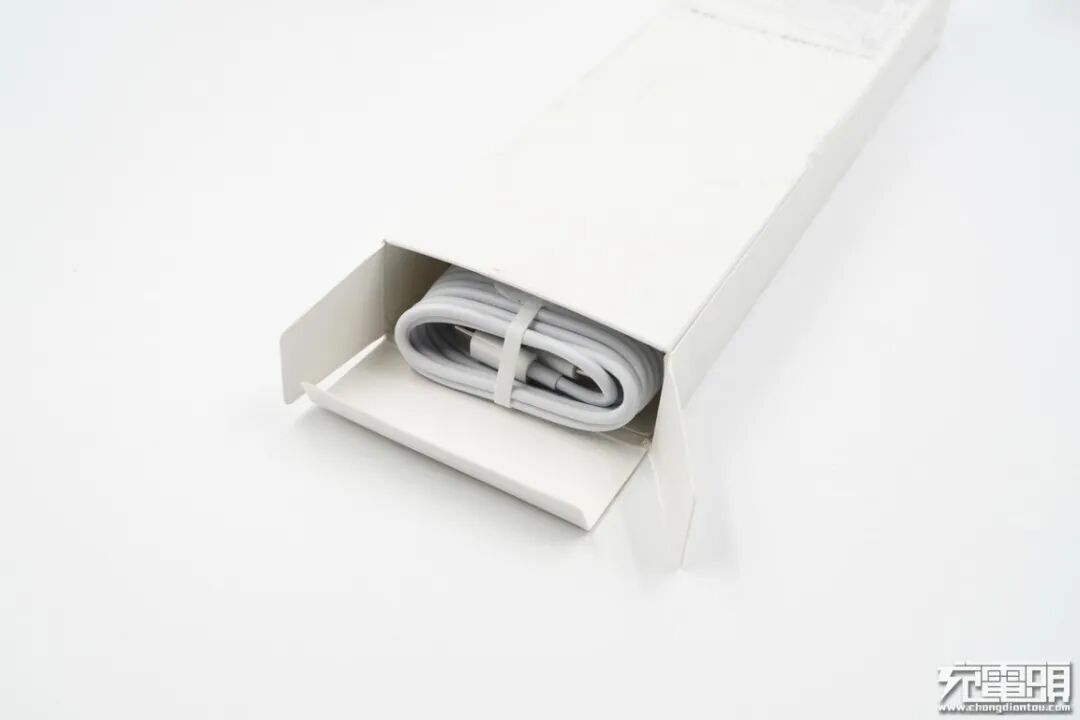

打开插线板第一眼看到的是赠送的数据线。

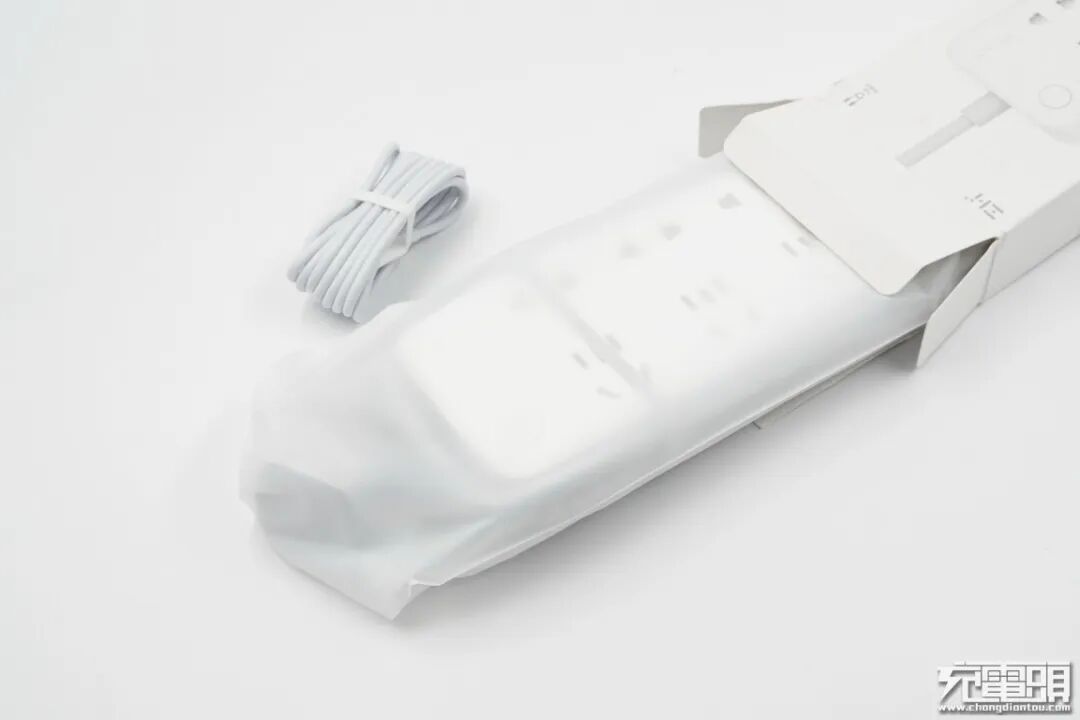

插线板本体装在cpe磨砂袋里面，防尘与避免运输途中震动刮花表面。

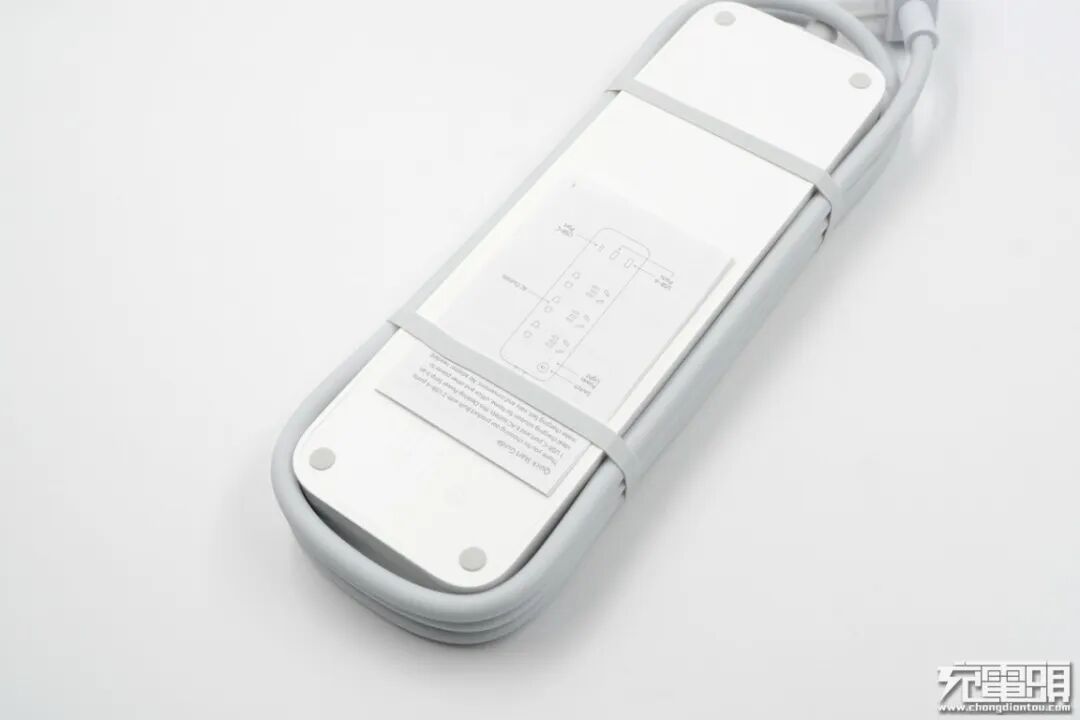

说明书被橡胶带夹在插线板底部。

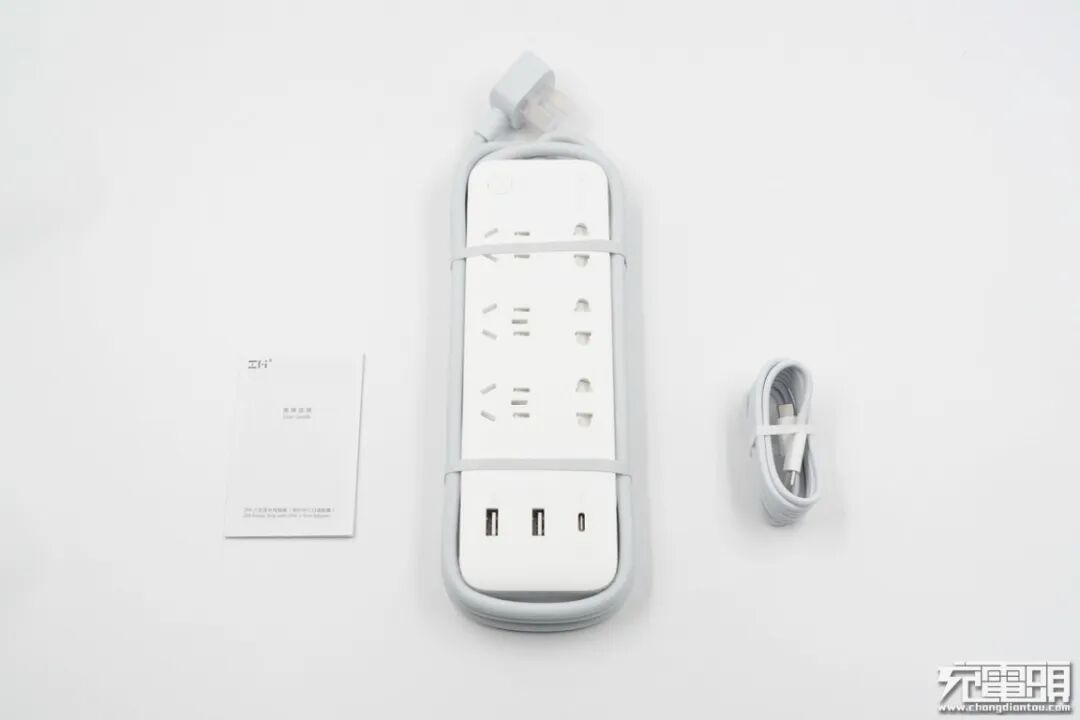

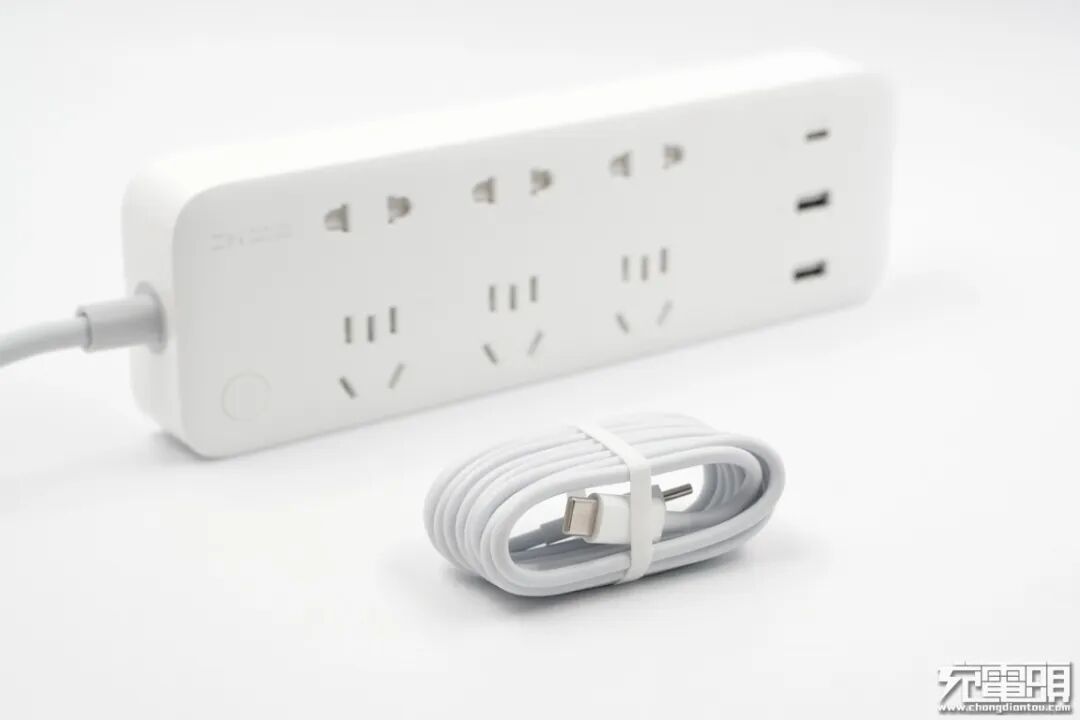

开箱物品一览，说明书x1、插线板本体x1、数据线x1。

二、插线板介绍
1、第一印象

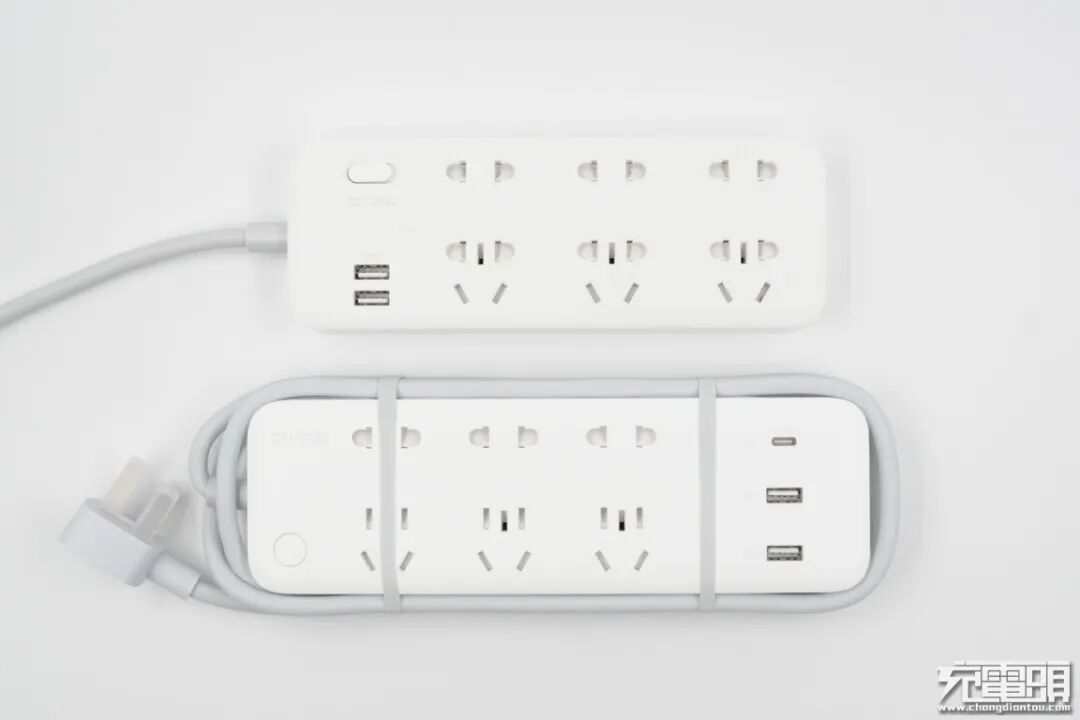

插线板全白色性冷淡设计风布局十分工整，主要分为AC插孔区域与USB输出区域。
2、橡胶带卷绕线缆

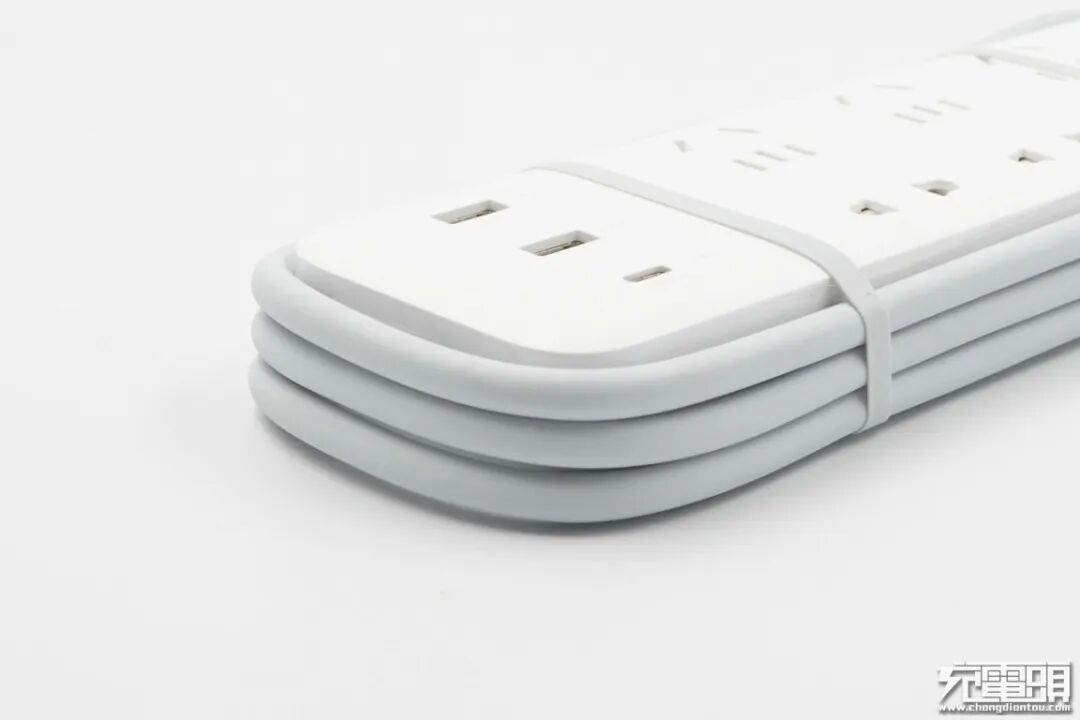

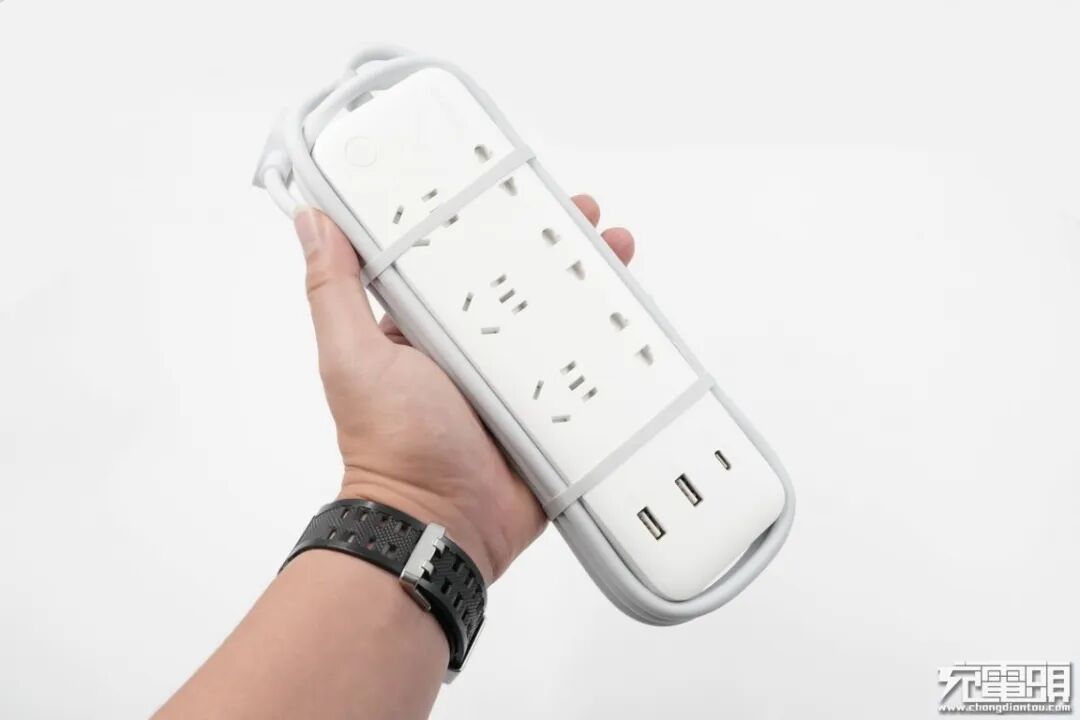

220V电源线缆绕着插线板卷了三层，再用橡胶带工整地捆扎起来，强迫症看了非常舒服。
3、接口布局

插线板配置了六个新国标交流插孔，分别是三个2孔插孔、三个2+3插孔。USB输出模块方面十分豪华，2A1C配置，USB-C接口支持65W PD快充输出。
4、表面工艺

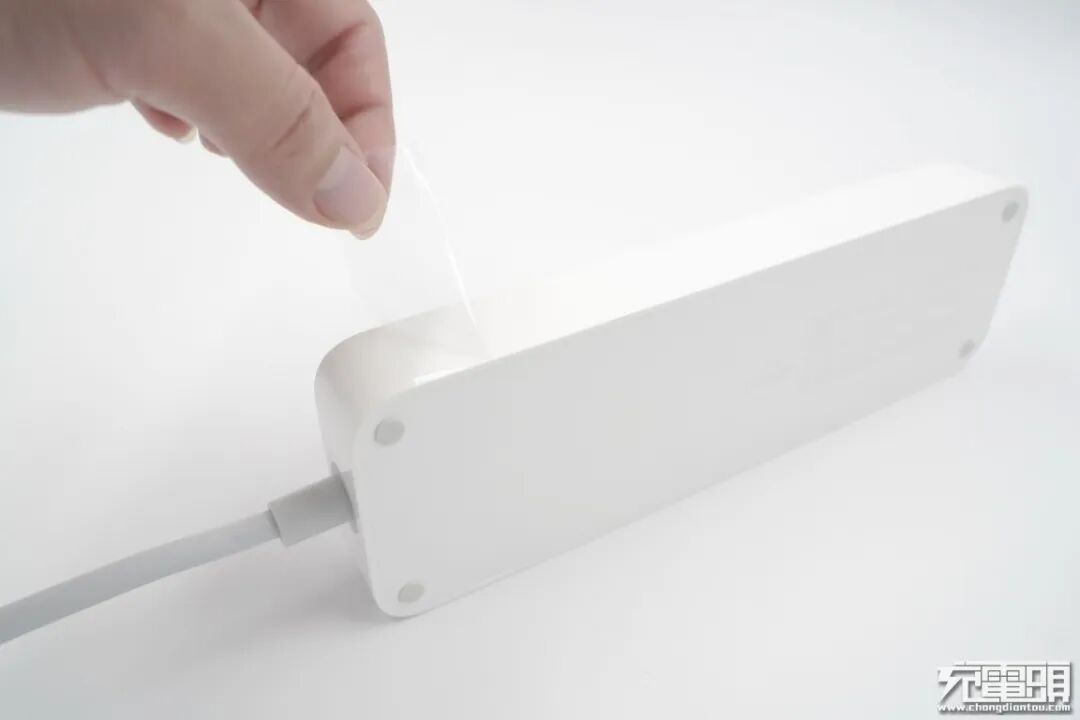

插线板侧面是亮面材质设计，带有一层防刮透明胶纸。

正面磨砂哑光处理，左上角标注了“ZMI”紫米商标，最大功率2500W。
5、三围尺寸

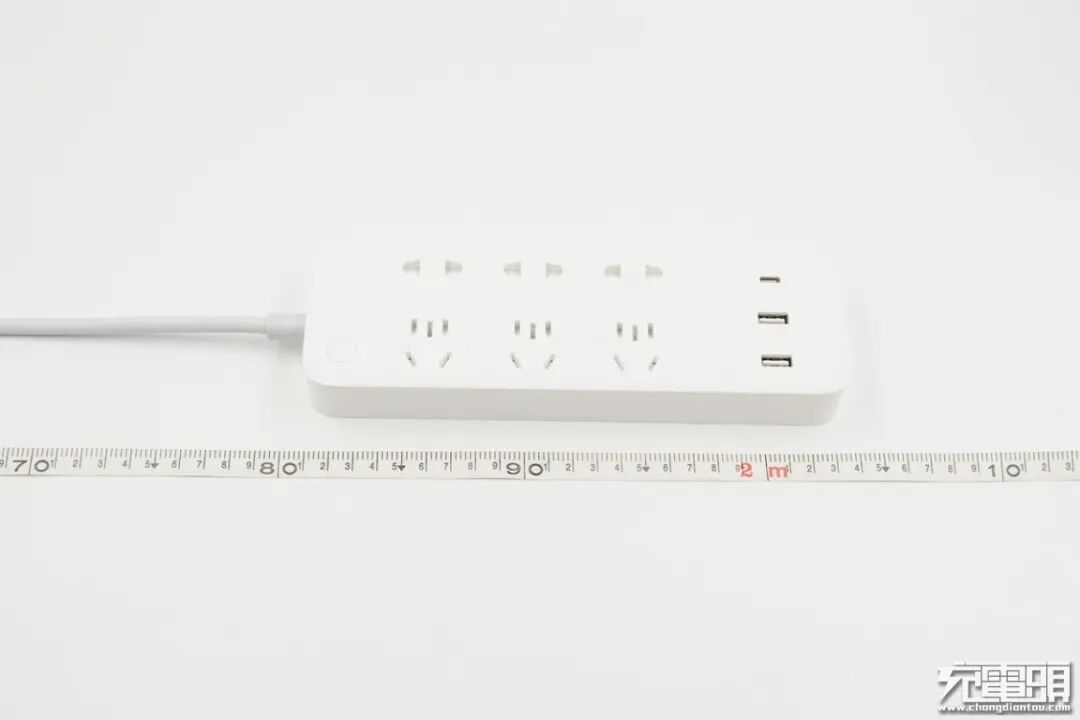

插线板三围尺寸为：225mm x 71mm x 28mm，线材长度180cm，端到端全长203cm，带线材重量：490g。

三、开关模块

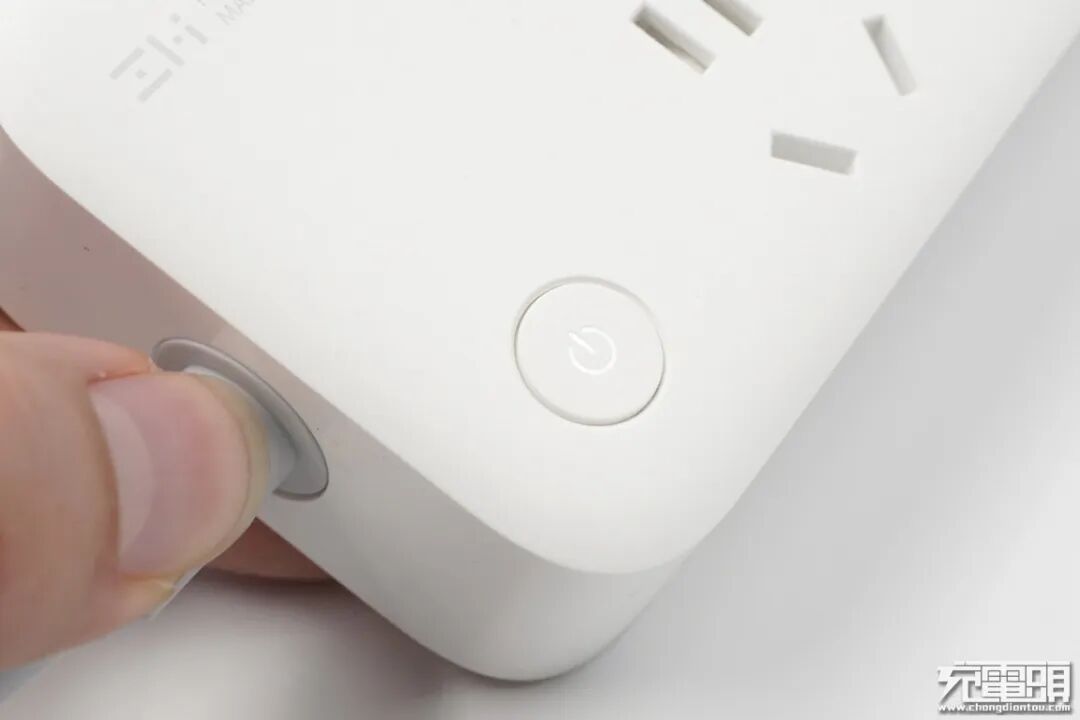

插线板使用了一个圆形轻触微动电子开关，在整个磨砂哑光面板上用亮面工艺做了一个“IO”图案，按压行程大概0.3mm手感清脆易触。

在开关旁边是隐藏在壳体内部的白色工作指示灯，通电后会从插线板内部通过壳体透射出微弱的亮度，就算夜晚长期使用也不会显得刺眼，避免光污染。

四、插孔
1、孔距

使用游标卡尺车辆两个相邻插孔之间的孔距，读数为42mm。市面上普通插线板孔距一般在38-44mm之间，紫米2A1C插线板孔距属于较大的范围。越大的孔距表示两个插孔距离更远，更不容易产生插头打架的情况。
2、大孔距的好处

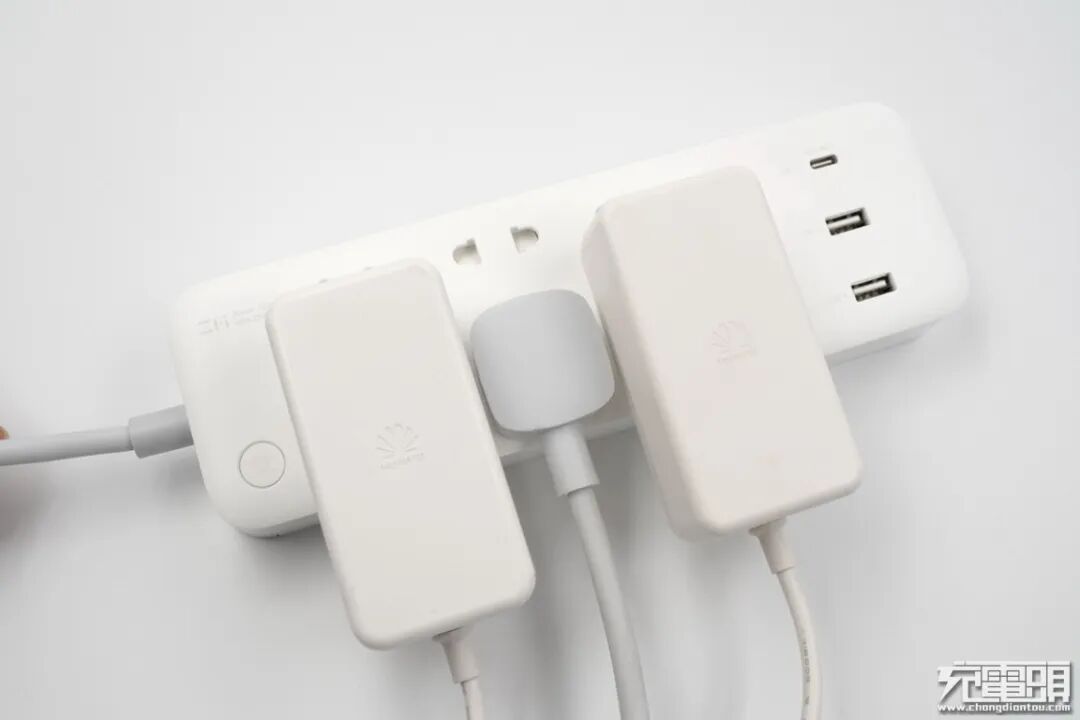

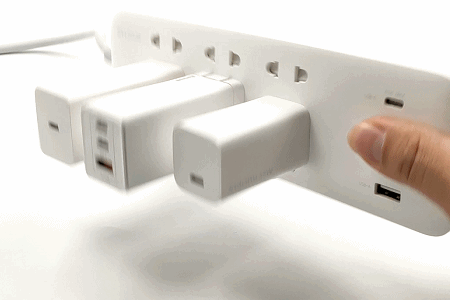

42mm孔距插入两个超大的路由器电源后中间仍然可以使用，小孔距插线板的话隔壁插孔很大可能没法使用。

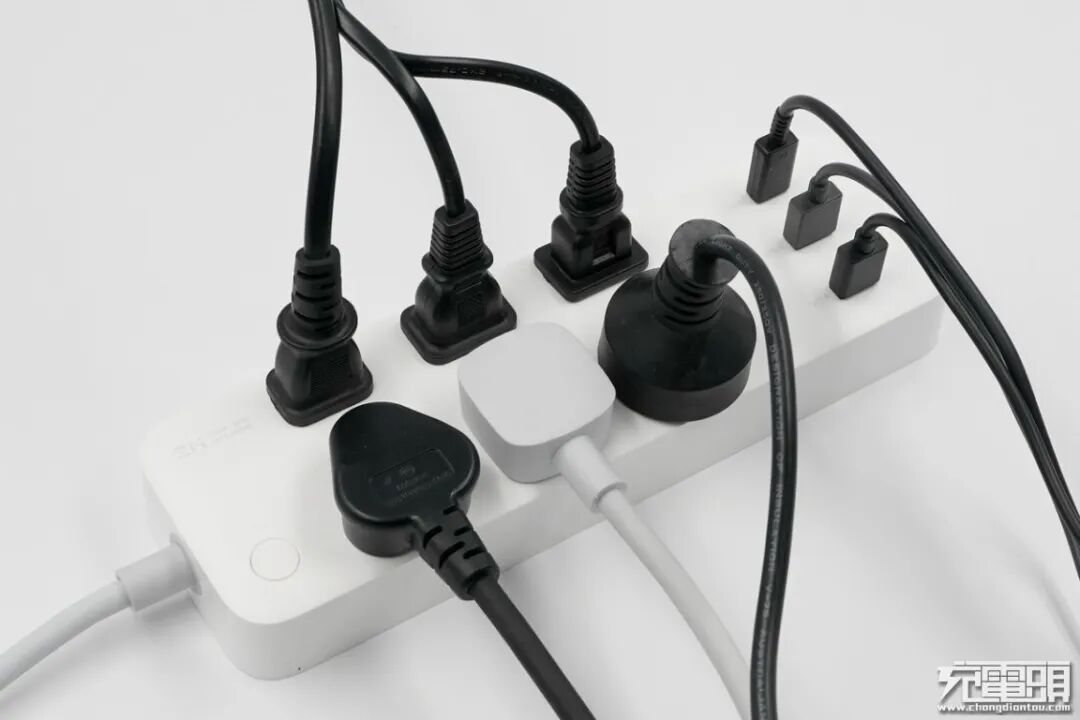

把所有插孔插满后火力全开状态，可以为六个220V设备供电、三个USB设备供电。

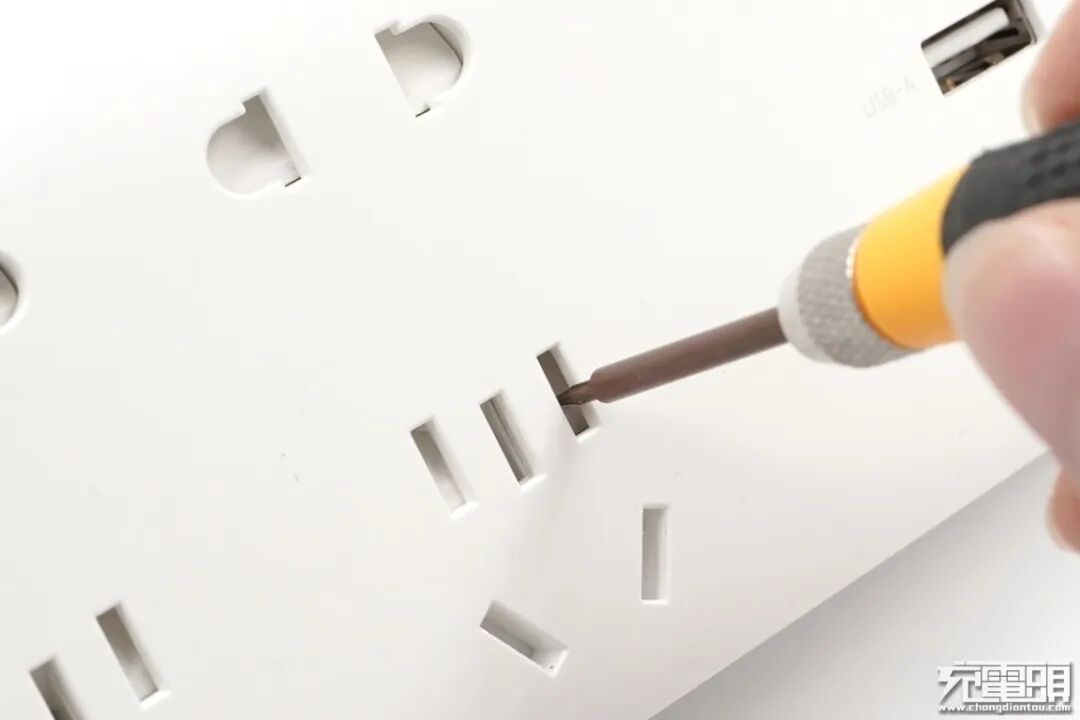

3、安全门

不管是2孔还是2+3插孔都配置了安全门，在遭遇单边异物插入时安全门锁止机构生效，锁死插孔挡板避免异物接触到内部带电金属插套，保障用户安全，这也是新国标插线板特色之一。
4、插套铜条夹持力

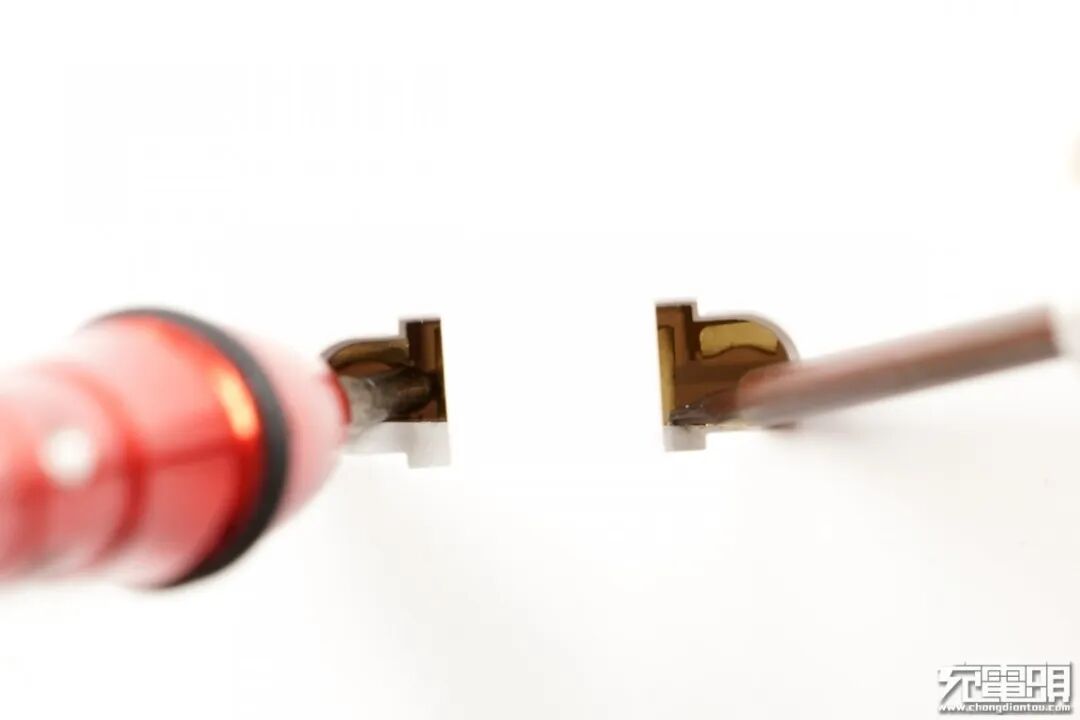

模拟插头双边插入即可让安全门顺利开启，挡板的锁止机构与跷跷板原理相似，单边插入后跷跷板一边翘起接触到限位柱锁死。安全门开启后里面插套铜色纯正，一体铜条设计，铜条的夹持力度不错。

很多用户遇过某些插线板的夹持力度松松垮垮甚至接触不良，这里小编使用了三款重心偏高的条形充电器来测试紫米2A1C插线板夹持力，分别是小米氮化镓充电器、倍思氮化镓充电器、联想口红充电器。三款条形充电器插入紫米插线板使劲晃动，未见任何松动情况，可见内部的一体铜条有一定厚度，设计合理夹持力度足够。
5、一体铜条

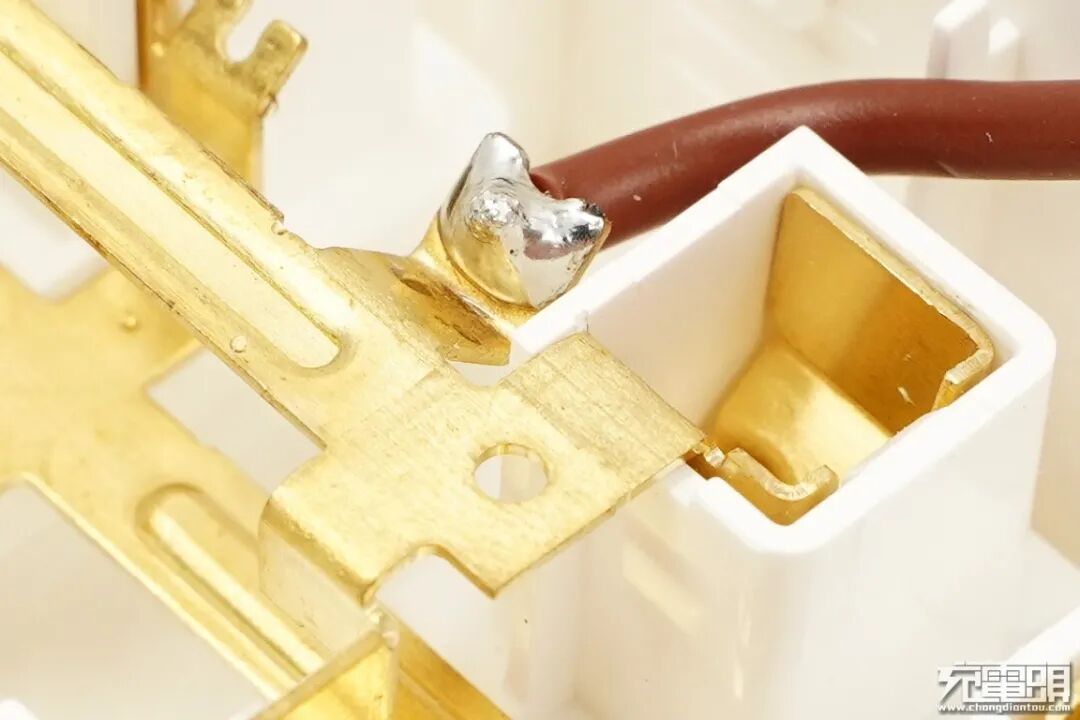

小编已对插线板进行拆解，内部使用了一体铜条设计，线材过孔焊接焊点光滑浸润度高，插套接触紧密不松动，具体拆解可以查看充电头网的拆解文章。

五、防滑垫

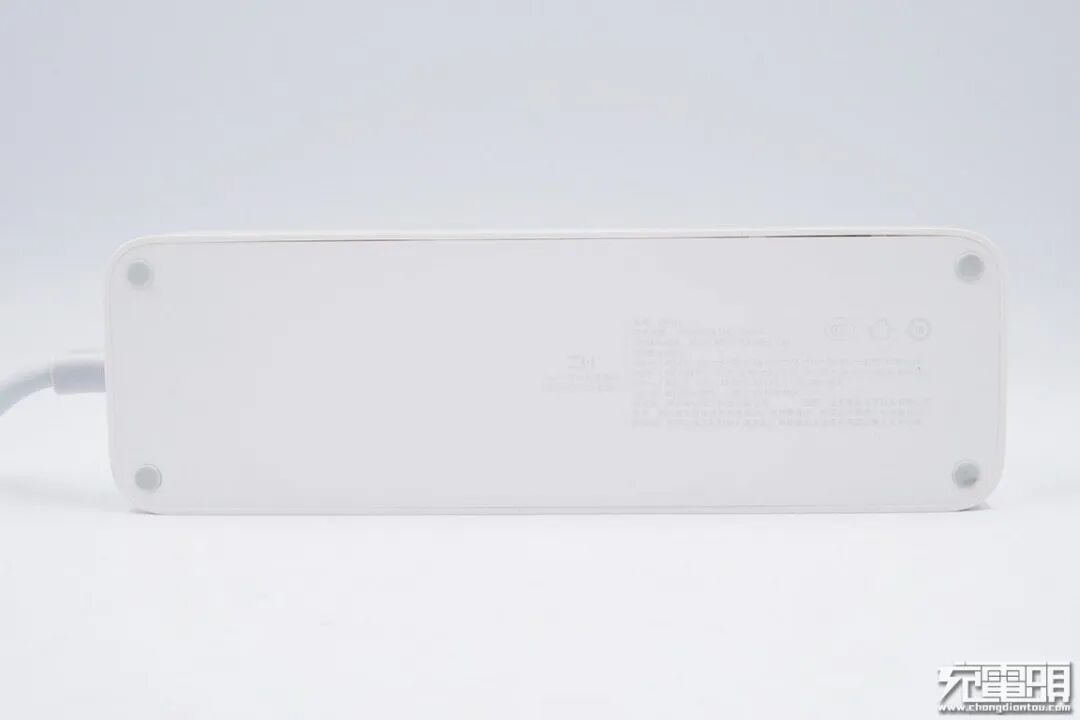

插线板底部4个角都使用了防滑胶垫，避免插线板在使用过程中滑动。

防滑垫类型是插入栓式牢固不松脱，内部可见三角形防拆螺丝，可避免好奇的用户私自拆开造成触电危险。

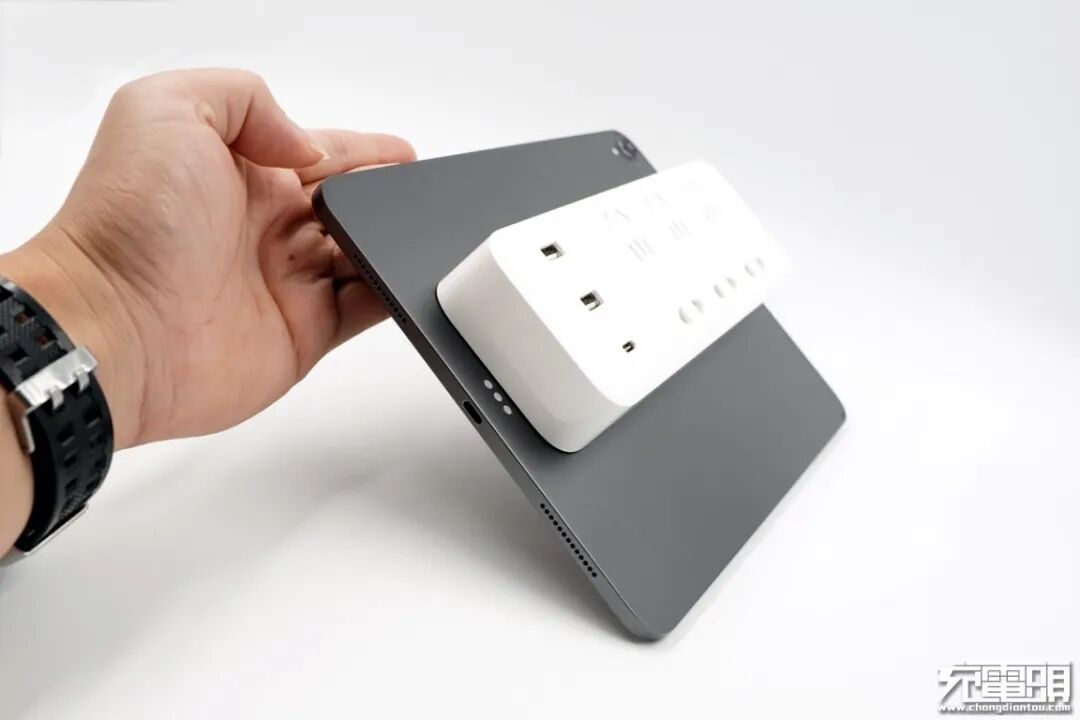

防滑垫防滑能力测试，使用iPad Pro背部作为测试面，逐渐提升坡度，紫米2A1C插线板最大可以达到100%坡度（45度）不下滑。

六、线缆

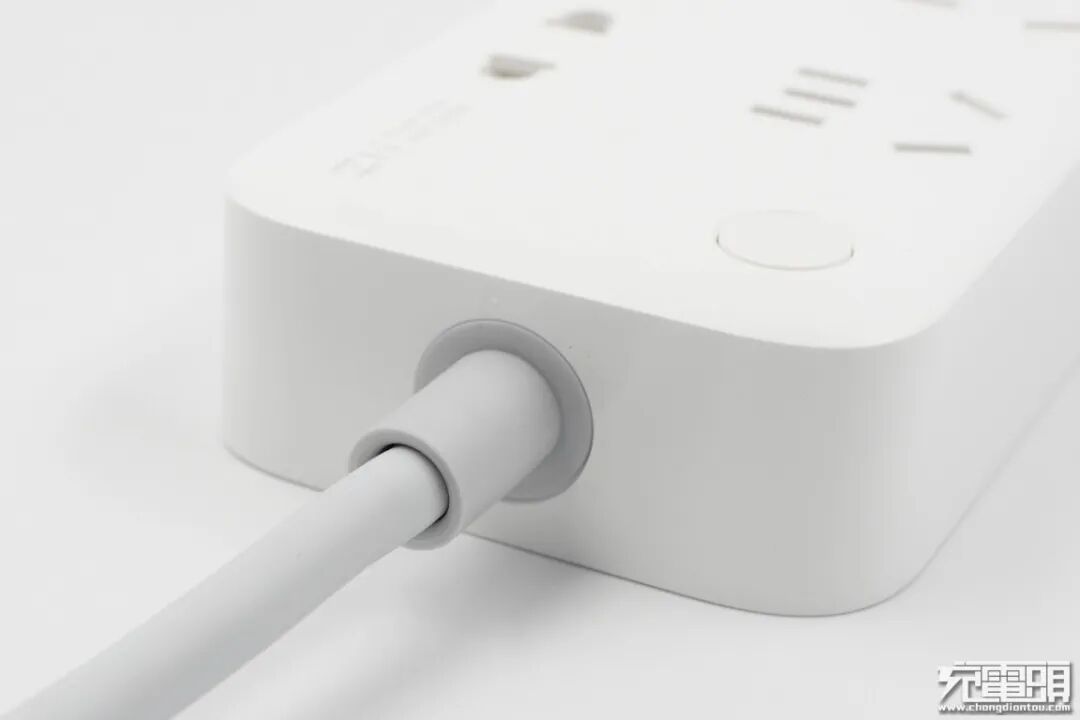

紫米插线板出线口使用了一个灰色加厚保护套，避免日常使用中拉扯造成线材外皮受损。

线缆上使用了浅色喷码标注着线芯横截面规格3x1.0cm²，符合新国标中对线缆线芯横截面从0.75cm²提升到1.0cm²的要求，拥有更高的电流传输能力与更低的温升。

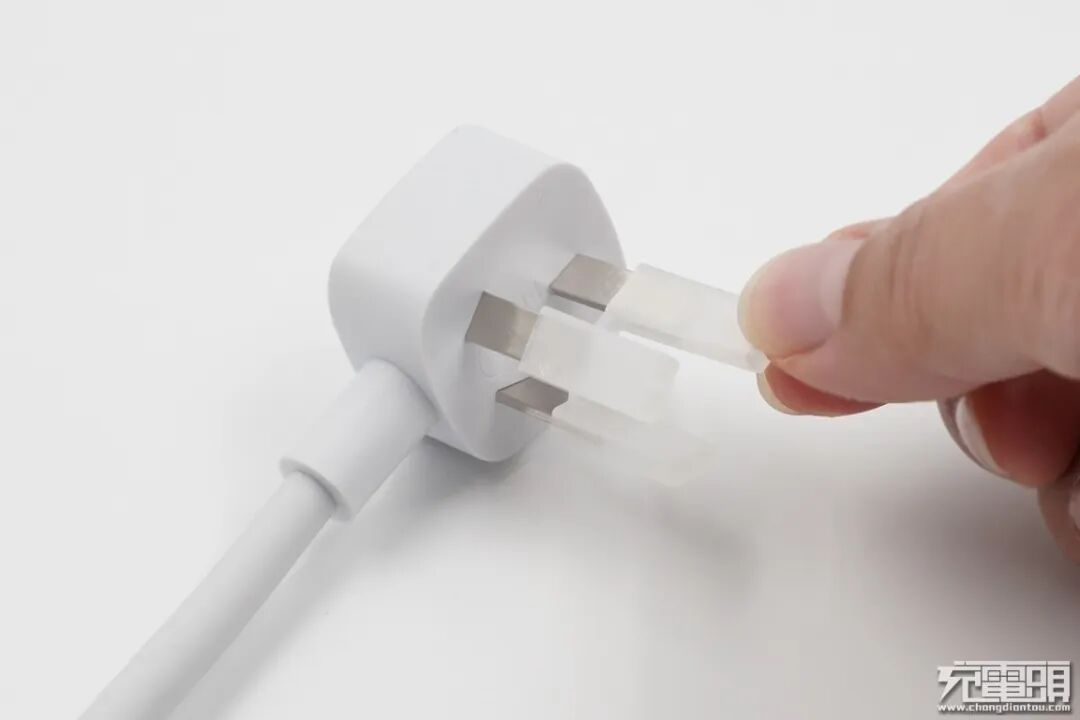

插脚带有保护胶套避免运输过程中刮花壳体。

与常见的三角插头、圆形插头不同，紫米插线板使用了占地面积较少的椭圆品字插头。网尾出线口加粗处理，可以抵抗弯折，在插头底部带有3C认证并印有ZMI LOGO，是紫米私模。

七、配套的USB-C数据线

紫米2A1C插线板赠送了一根数据线，接口类型为USB-C to USB-C。

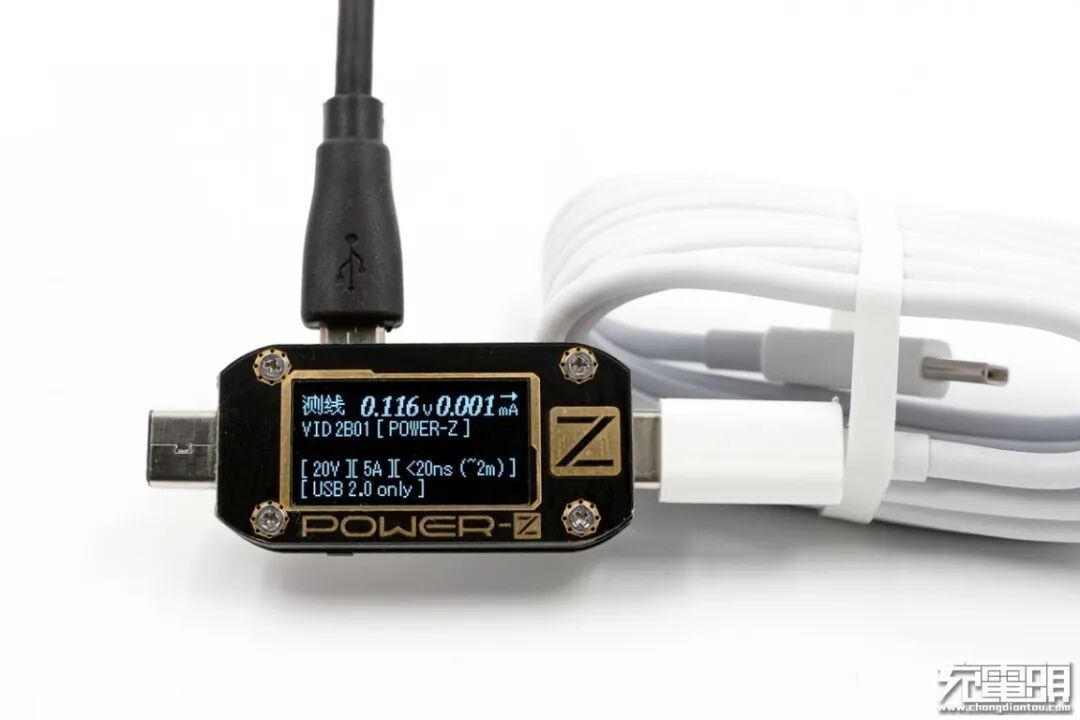

使用POWER-Z KM001C USB测试仪读取线材E-Marker信息，该线材支持20V5A电流传输能力，数据支持USB2.0传输速率。小知识：普通USB-C to USB-C线材不带5A E-Marker芯片的话，充电器输出性能会被限制到最大3A电流，最大承载功率也就是20V x 3A = 60W，基于标准USB PD系统超过3A输出的必须搭配5A E-Marker线材使用才可以输出最大功率。

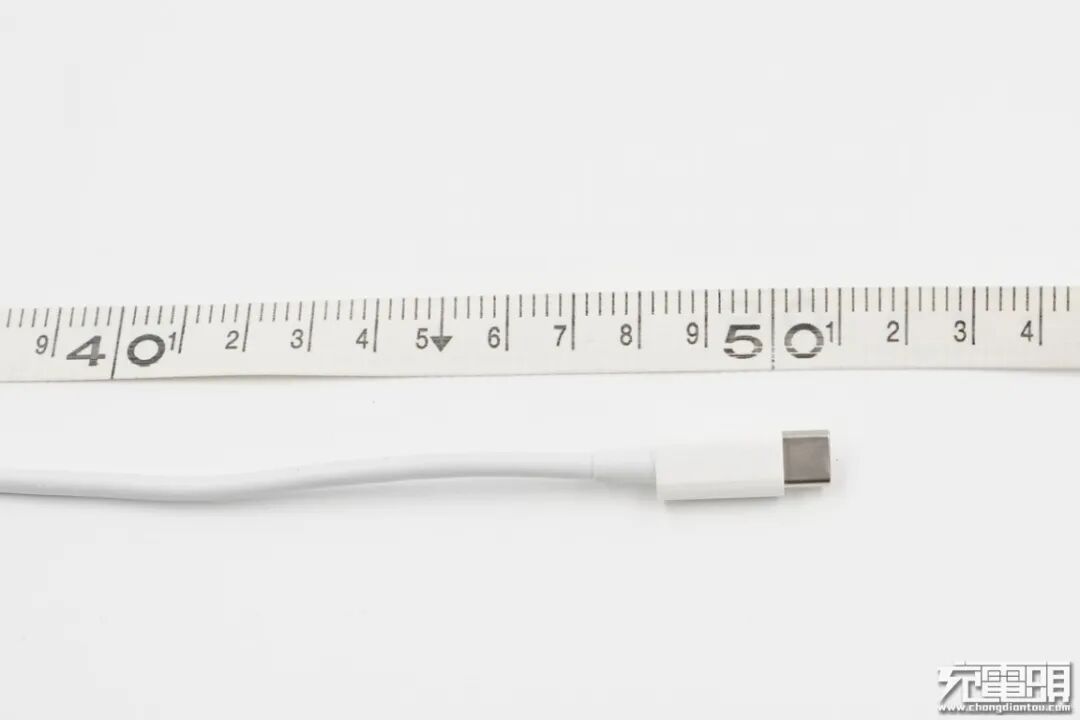

线材端到端长度1.5米，比起常见的1米线材“作战”活动半径大了不少。

八、USB输出模块
1、接口布局

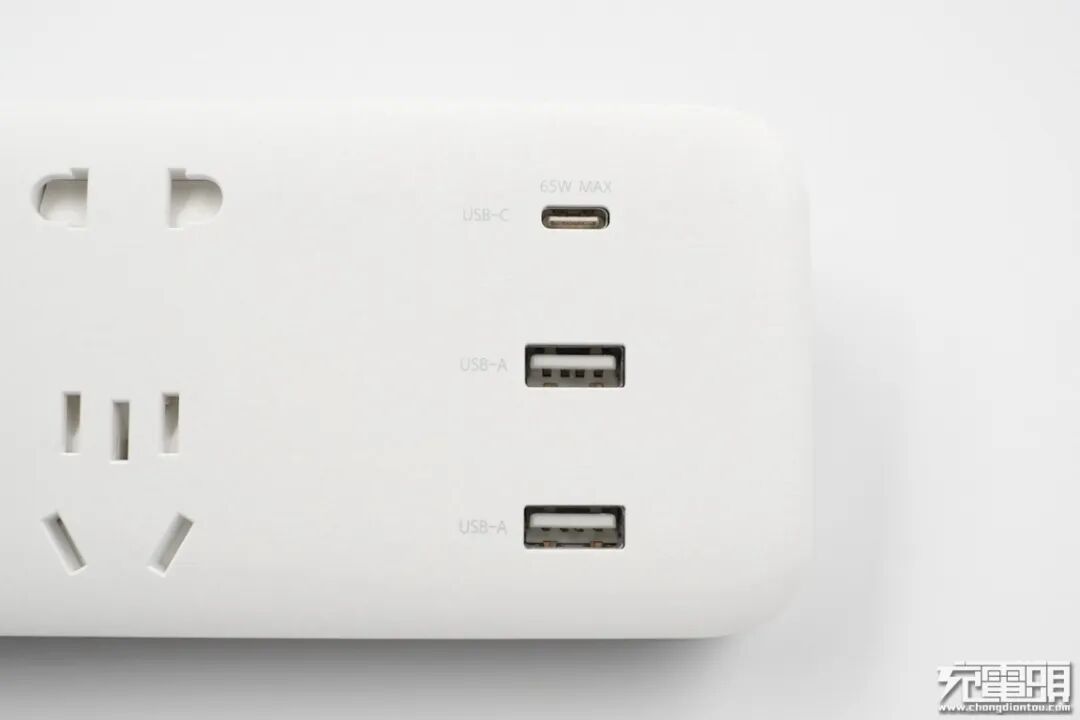

紫米65W 2A1C插线板右侧预留了一个巨大的区域摆放USB输出模块，USB模块最大输出功率65W。USB-C PD输出口单独使用时支持65W PD输出，两个USB-A输出口，单一USB-A输出时可提供18W快充输出，双USB-A口输出时锁定5V3A输出模式。
2、USB-C PDO报文

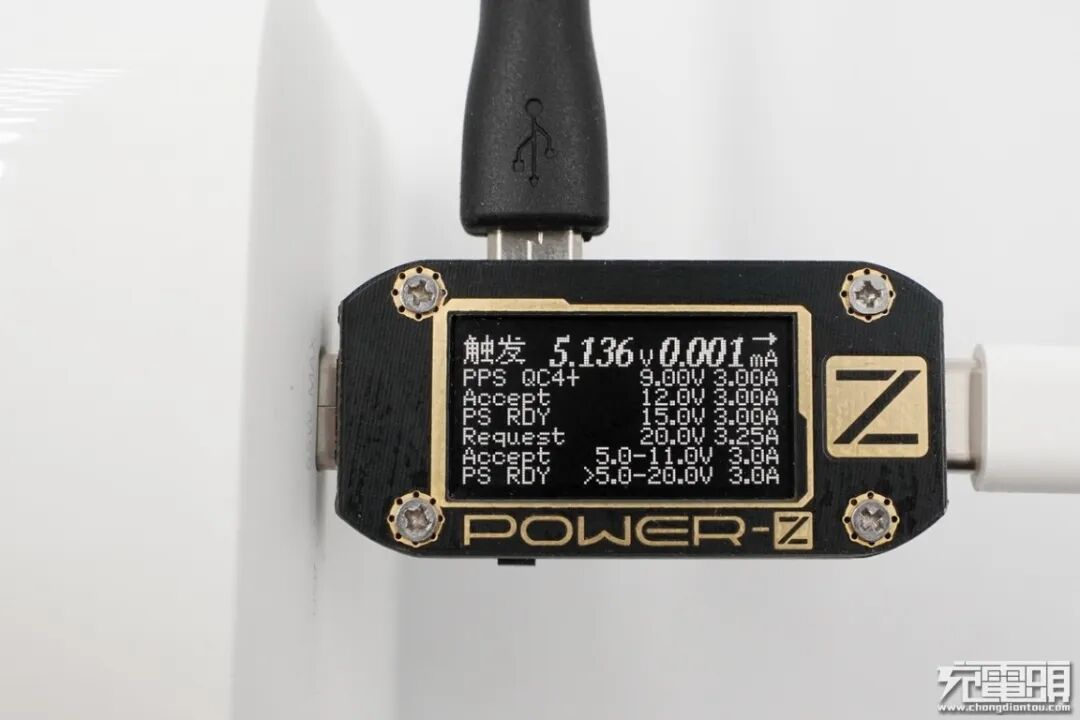

使用POWER-Z KM001C读取紫米2A1C插线板USB-C PDO报文信息，一共带有五个固定电压档，分别是：5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A，还带有两个PPS电压档：5-11V3A / 5-20V3A。
3、USB-C 快充协议

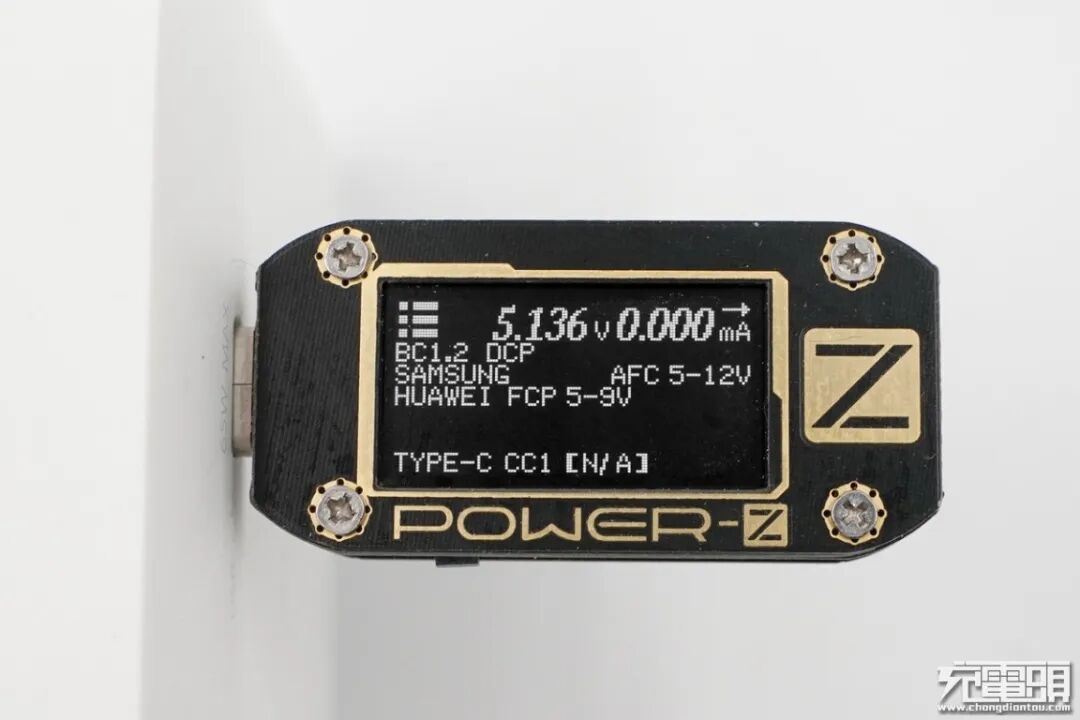

快充协议支持方面，支持AFC、FCP。

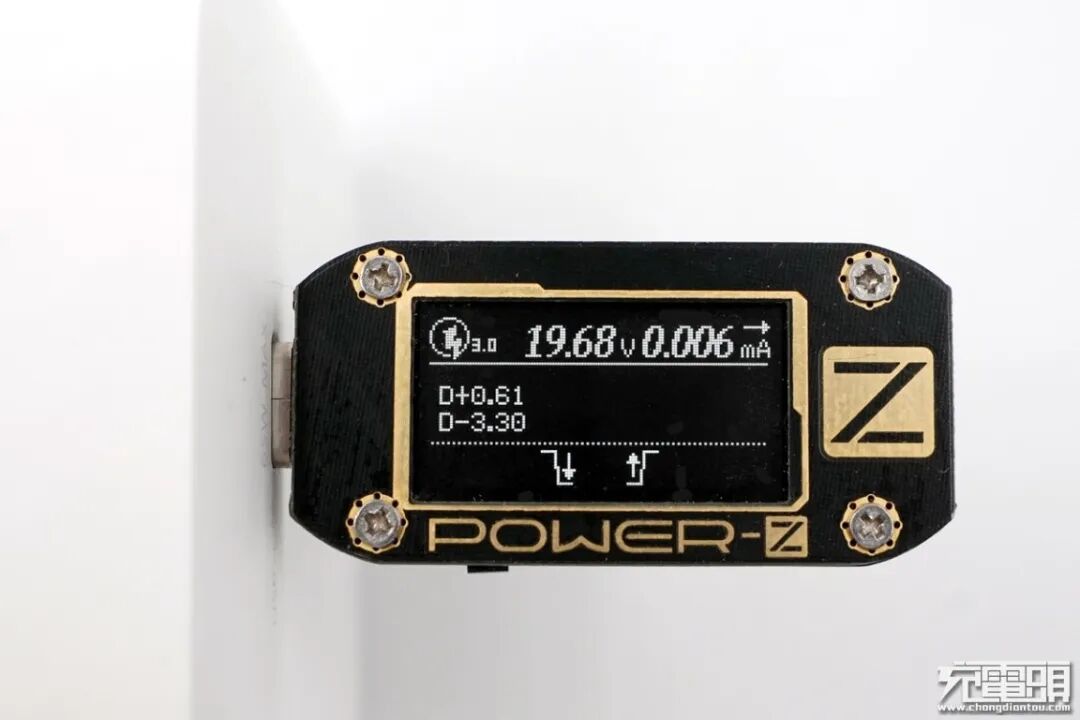

手动诱骗QC协议，可以看到带有QC3.0 ClassB 20V快充协议。
4、USB-A快充协议

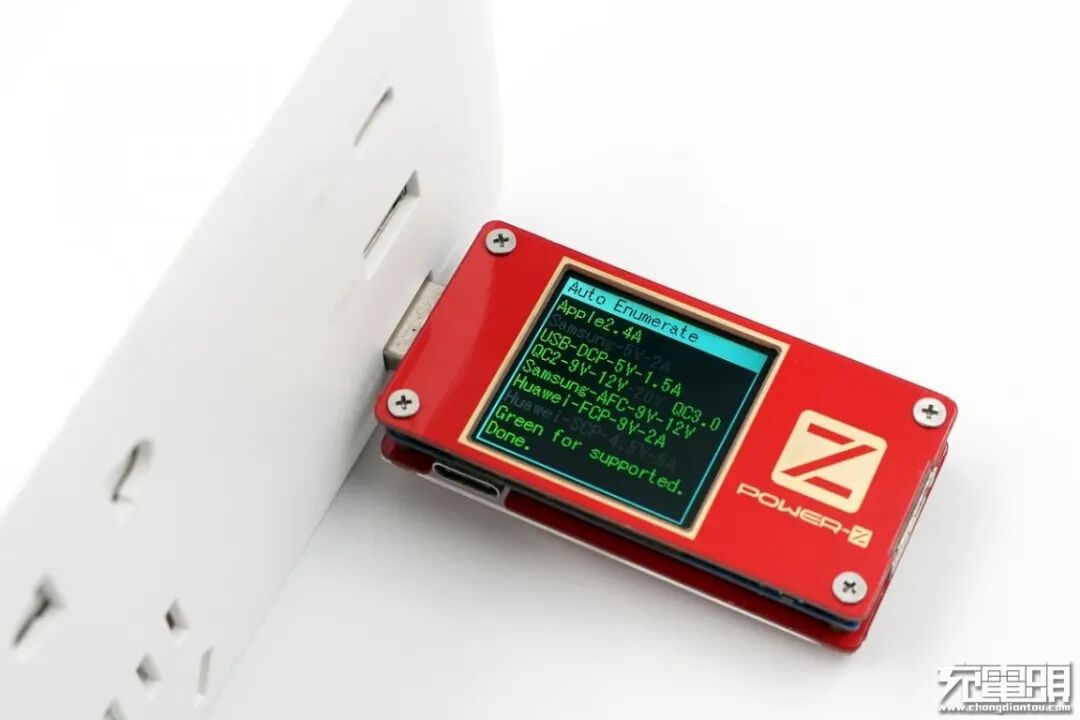

USB-A口支持APPLE2.4A、QC3.0、AFC、FCP快充协议。

八、兼容性简测：
1、USB-C接口

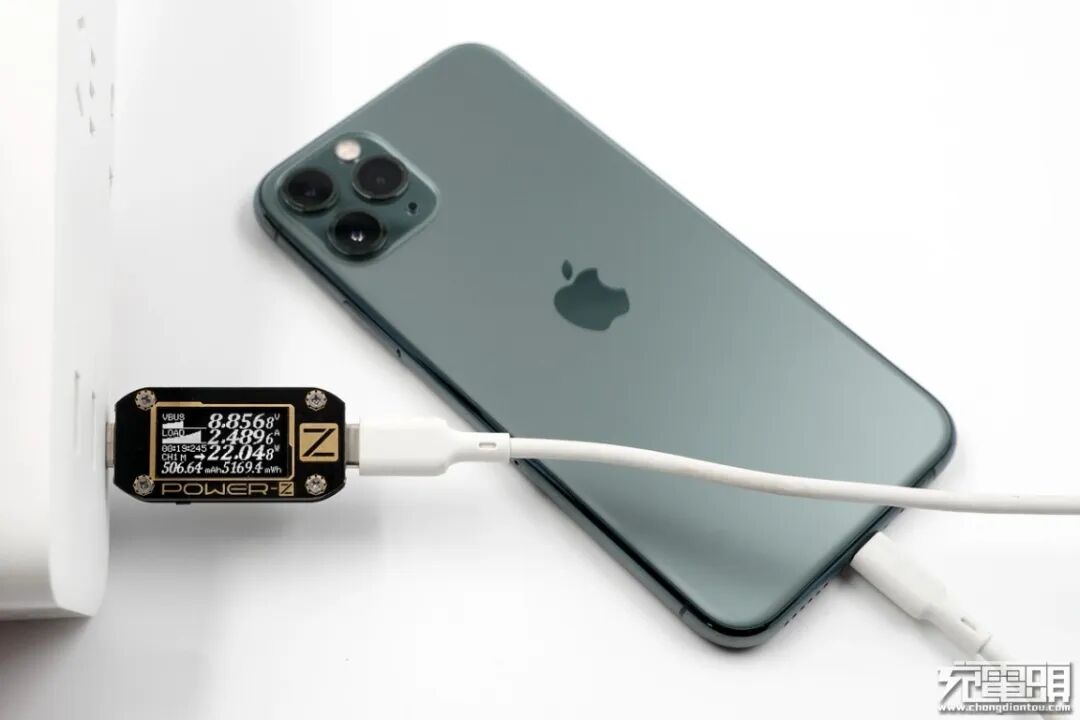

iPhone11 Pro 支持USB PD和Apple2.4A快速充电协议，为iPhone11 Pro充电，功率为8.85V 2.48A 22.04W，成功握手USB PD快充协议，并达到USB PD功率最大阶段。

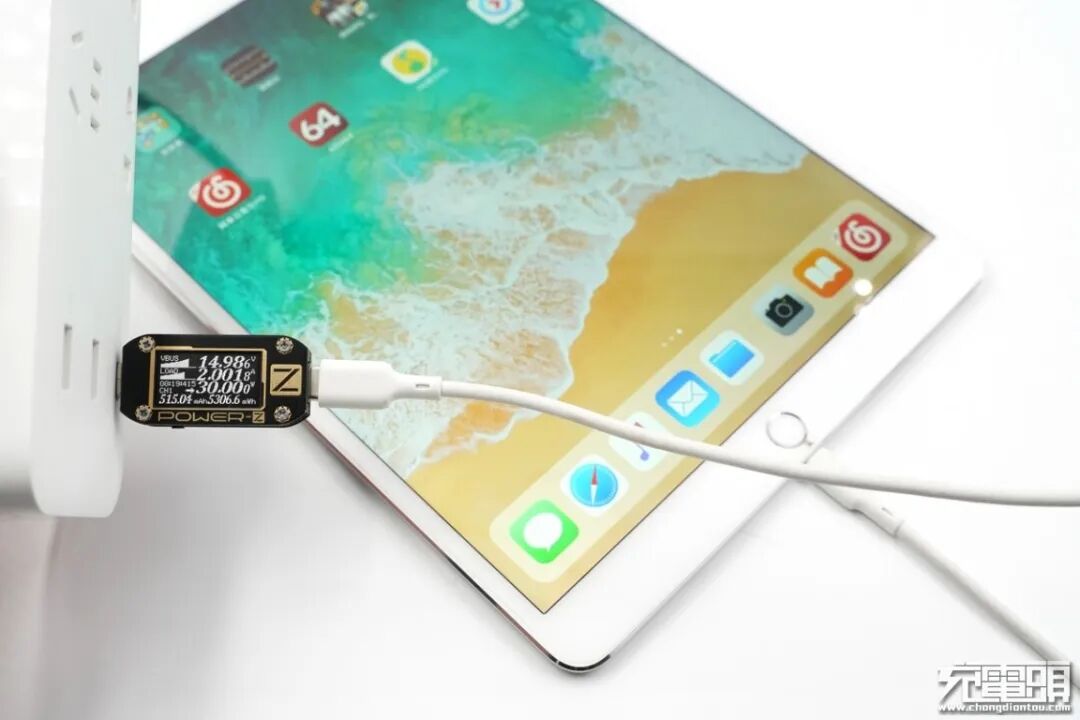

iPad Air3支持USB PD快速充电，为iPad Air3充电，功率为14.98V 2.0A 30W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

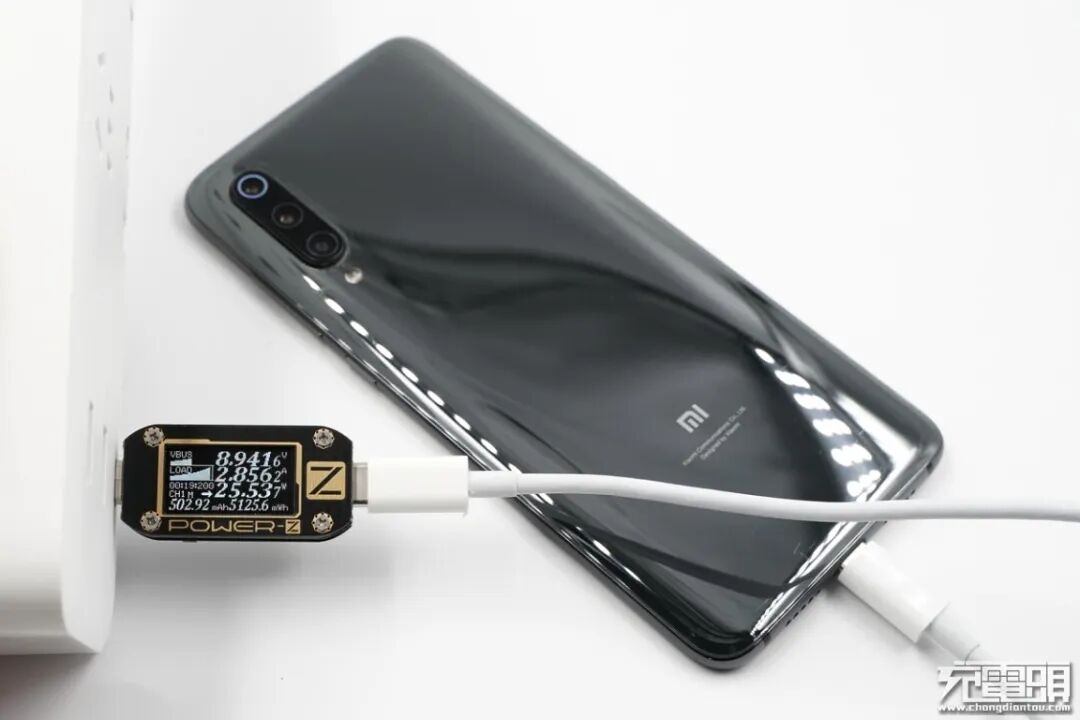

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议，为小米9充电，功率为8.94V 2.85A 25.53W，成功握手27W ChargeTurbo快充，并达到ChargeTurbo快充功率最大阶段。

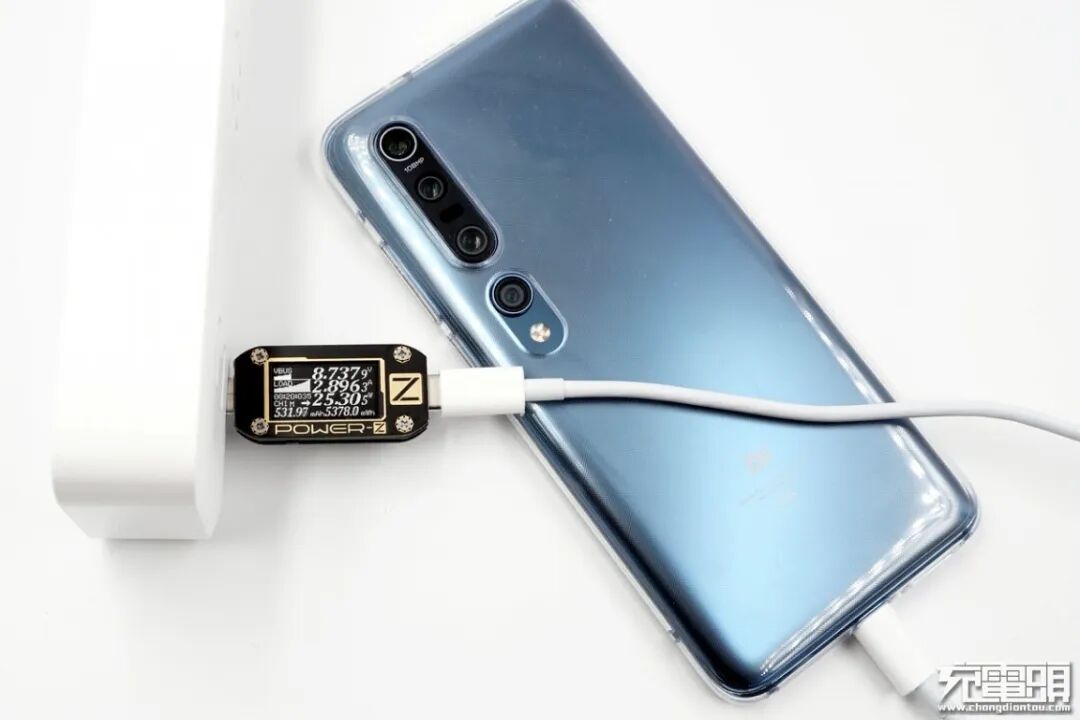

小米10 Pro支持USB PD / QC / 27W ChargeTurbo / 50W极速闪充快速充电协议，为小米10 Pro充电，功率为8.73V 2.89A 25.30W，成功握手27W ChargeTurbo快充，并达到ChargeTurbo快充功率最大阶段。

Macbook Pro 13支持USB PD快速充电，为Macbook Pro 13充电，功率为19.26V 2.92A 56.43W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

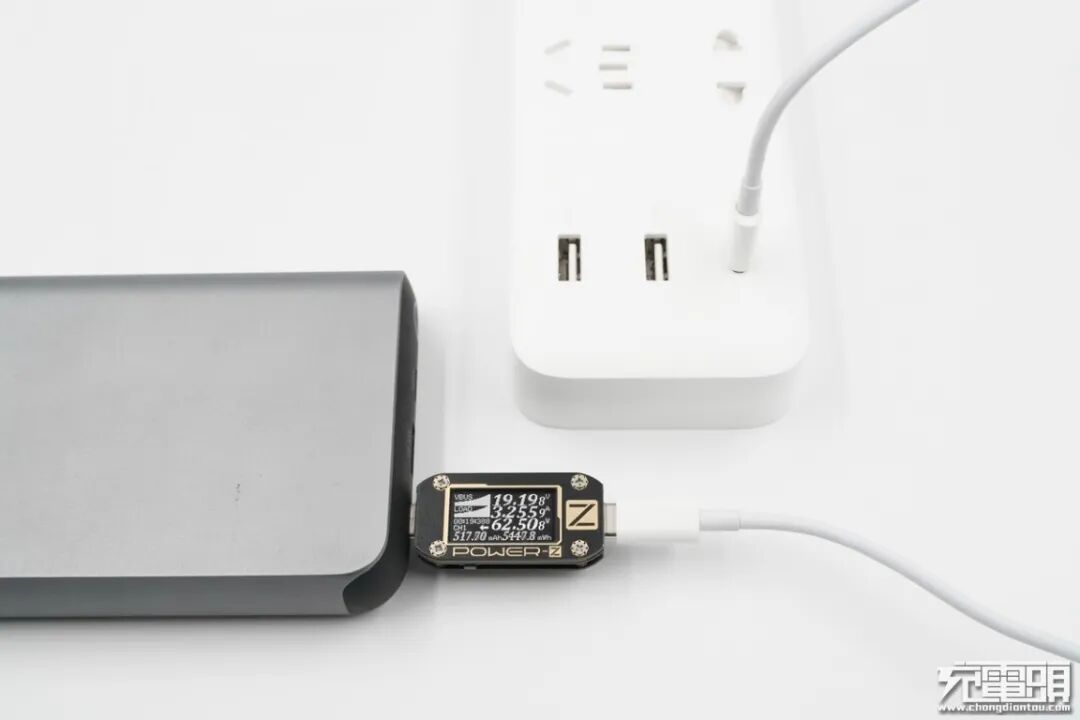

llano LJN-YDDY01移动电源支持100W USB PD快速充电，为llano LJN-YDDY01移动电源充电，功率为19.19V 3.25A 62.5W，成功握手USB PD快充。
2、USB-A接口

任意一个USB-A输出口对iPhone 11 Pro充电，功率为5.04V 2.33A 11.77W，成功握手APPLE2.4A快充，并达到APPLE2.4A协议功率最大值。

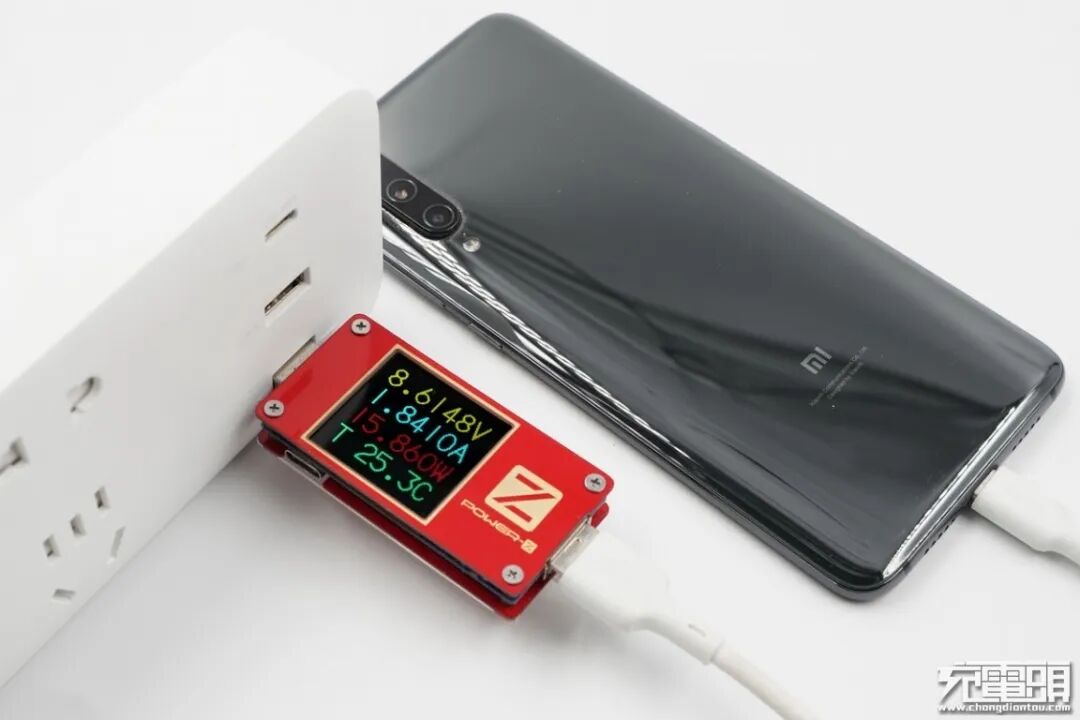

任意一个USB-A输出口对小米9充电，功率为8.61V 1.84A 15.86WW，成功握手QC快充，并达到QC协议功率最大值。
3、多口输出

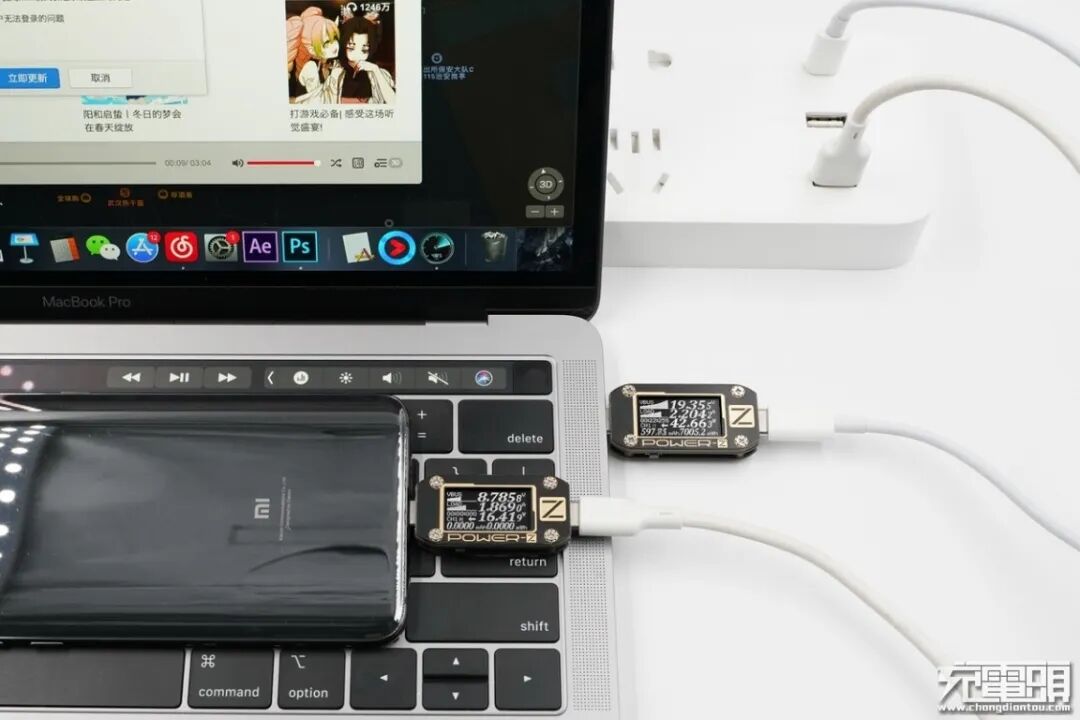

紫米65W 2A1C插线板在1A1C模式下同时对Macbook Pro13、小米9充电，USB-C对Macbook Pro13充电 功率19.35V 2.20A 42.66W，握手USB PD快充，USB-C输出口在多接口使用时最大功率从单口的65W调整为45W。USB-A为小米9充电功率8.78V 1.86A 16.41W，握手QC快充。2A1C充电模式下两个USB-A锁定5V，USB-C维持45W输出不变。

4、Switch支持

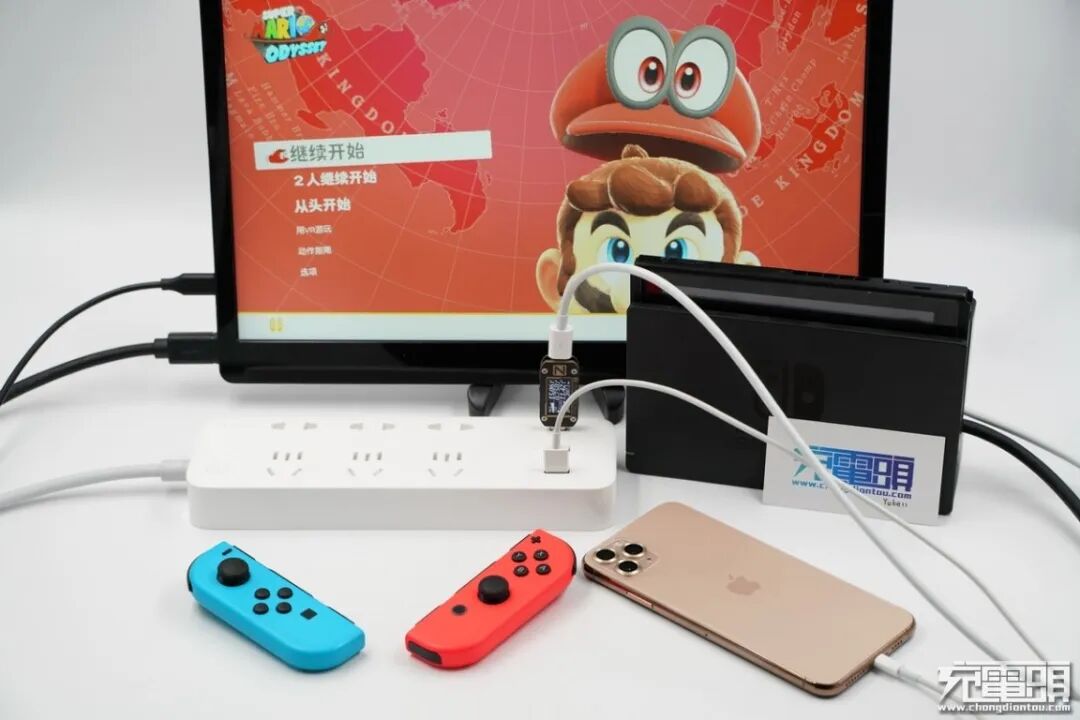

不管是单USB-C输出还是2A1C输出，紫米这款插线板都能激活Switch 底座TV模式，正常对外输出HDMI视频信号。

充电头网总结：
紫米65W 2A1C PD插线板评测结束，作为插线板来说他拥有三个2孔插脚三个2+3孔插脚，均带有防异物单边插入锁死的保护门设计，AC线缆1.8米长使用3x1.0cm²横截面线芯制作，符合新国标插线板规范，42mm大孔距也让它可以避免相邻插头之间出现打架情况。

而作为USB插线板来说，紫米65W 2A1C PD插线板拥有有一个最大支持65W USB-C PD输出的USB-C接口，带有5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A完整的PDO电压信息，还带有两个PPS电压档：5-11V3A / 5-20V3A。快充协议方面支持FCP、AFC、QC3.0 ClassB、27W MI ChargeTurbo。USB-A支持18W快充输出，支持APPLE2.4A、QC、AFC、FCP快充协议。1A1C输出时策略调整为USB-C 45W + USB-A 18W，2A1C输出时调整为USB-C 45W + USB-A 5V3A。

不管是基础的插线板表现还是USB性能，紫米2A1C插线板都交出了一份让人满意的答卷，桌面上的数码产品比如手机平板笔记本一个插线板就可以满足，剩下的6个插孔专心为白色家电供电。不过他并不适合所有用户，比如过大的占地面积桌面空间不足的用户会很尴尬，比如他虽然支持65W PD输出但并不包含大功率私有协议，但这并不会妨碍小编对他的评价，这的确是一款十分不错的USB插线板产品，至于是否值得购买请根据自身需求。
