氮化镓充电器市场从概念走向量产民用化，只用了不到两年时间，OPPO、小米、努比亚三家手机品牌厂商也推出了自己的氮化镓充电器，也有越来越多数码配件品牌加入氮化镓充电器的研发生产当中，ELECJET电友就是其中一家。

ELECJET电友是一家专为高端发烧友用户服务的充电品类配件公司，专注于大功率USB-PD产品，去年ELECJET电友推出了全球首款支持三星45W快充协议移动电源P20以及18分钟充满的A5，发布后就引起市场轰动，本次ELECJET加入氮化镓充电器战局，带来了一款2C1A 65W氮化镓充电器。并且继承之前多协议支持的优势，还加入了5A大电流PPS支持，对基于PPS开发私有协议的设备来说十分友好。下面小编为大家带来电友氮化镓充电器开箱评测，看看各方面表现如何。

一、包装

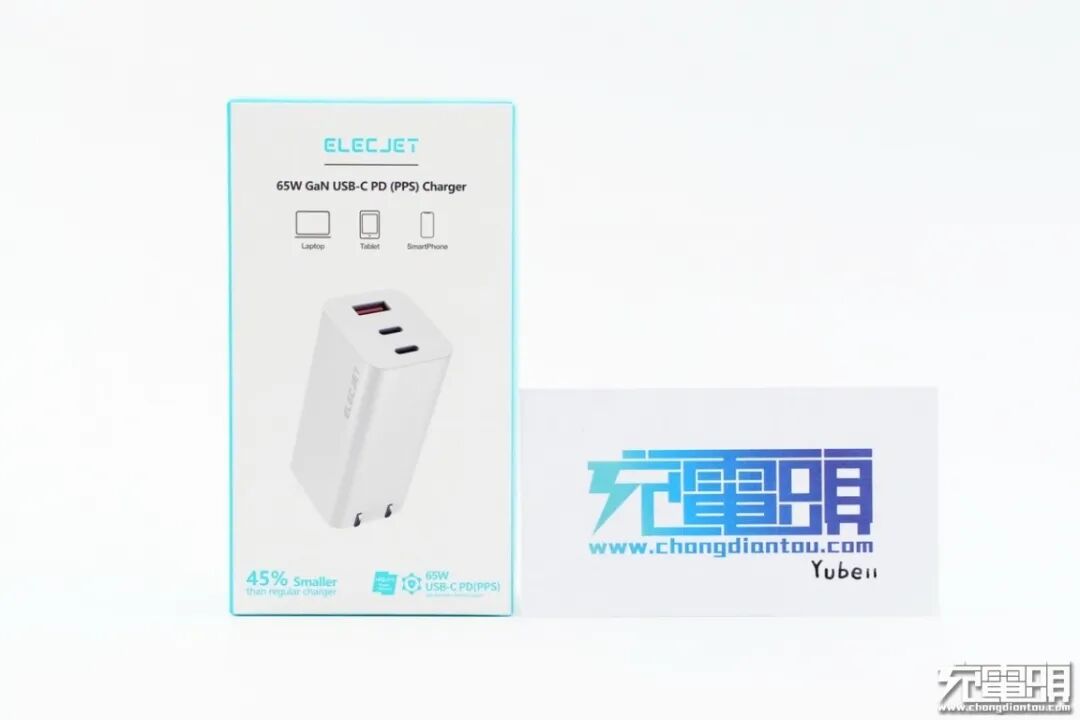

电友氮化镓充电器外包装采用了青白色调是电友品牌色，上面正中印刷有充电器的外观，下面标注了广告语：比常规充电器体积小45%、65W USB-C PD（PPS）充电器、支持笔记本、平板、手机充电。

包装侧面同样大字标注了65W USB-C PD（PPS）字样，主打PPS功能。右边是充电器支持设备列表，很贴心的标注了一些热门设备的充电功率。

包装背后铭牌参数部分。

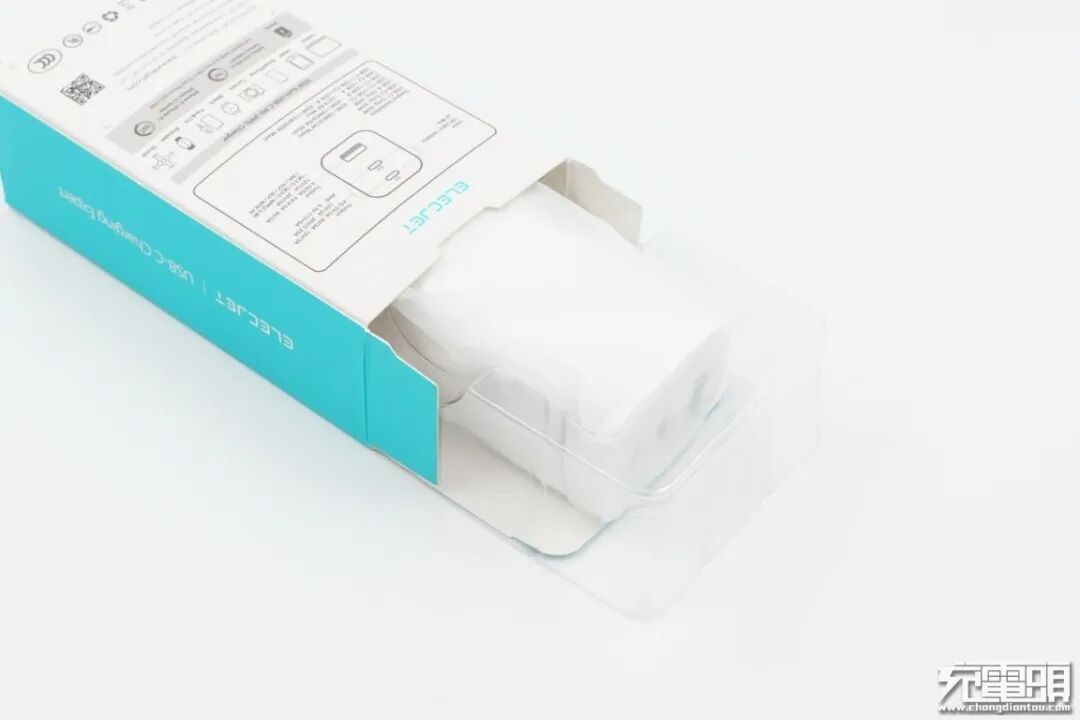

从侧面打开包装，内部采用了透明吸塑内盒用于抗冲击，产品用CPE防刮袋装着。

开箱物品一览，充电器x1。

二、充电器介绍

1、第一印象

电友氮化镓充电器与方形款式的传统充电器不同，采用了条形柱状设计，正白色的表面是哑光UV工艺，边角圆弧过渡走的是简约风格。

壳体侧面右下角是电友英文商标：“ELECJET”。

2、接口配置

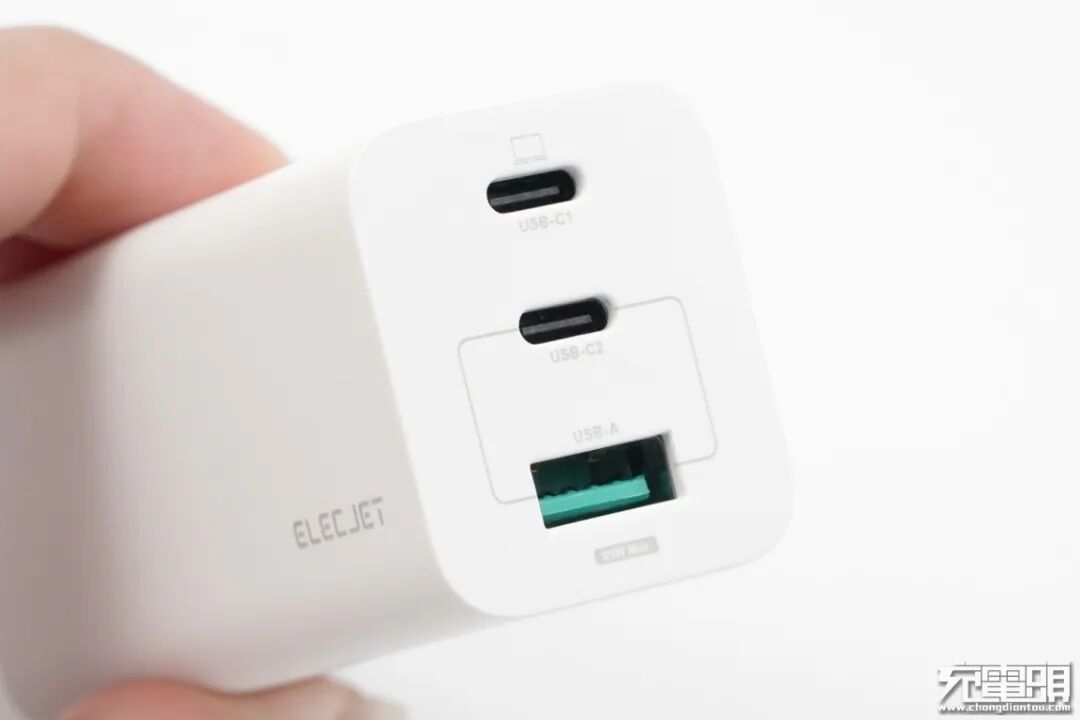

接口配置方面电友氮化镓一共带有三个输出接口，分别是两个USB-C PD快充输出口，一个USB-A快充输出口。接口面板上USB-C2跟USB-A有一个灰色丝印连接，底部印有MAX 65W字样。

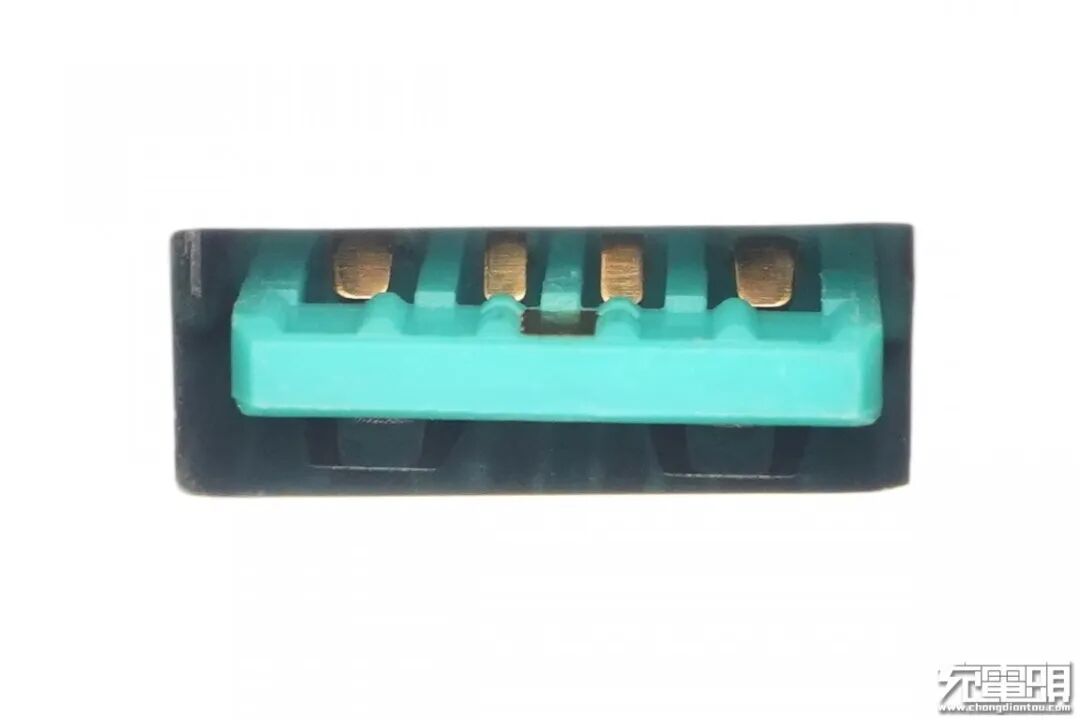

使用微距摄像头拍摄USB-A接口，电友采用了与品牌色接近的青绿色大电流USB-A母座，两侧电流触点加宽加厚处理，降低接触电阻以更好地对华为SCP低压大电流充电服务。

3、插脚

插脚方面电友氮化镓充电器采用了可折叠插脚设计，外出时可将插脚收纳避免与行李产生刮蹭。

4、铭牌参数

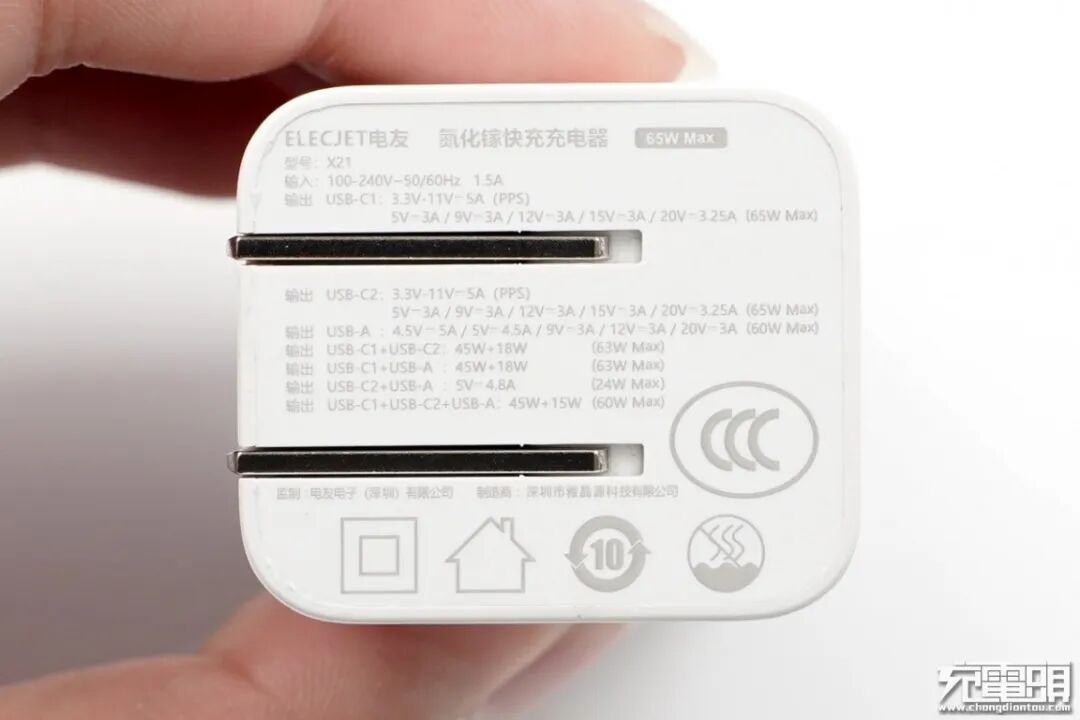

壳体底部是铭牌参数。
品名：ELECJET电友氮化镓快充充电器
型号：X21
输入：100-240V 50/60Hz 1.5A
输出：
USB-C1：3.3-11V5A（PPS）5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A（65W Max）
USB-C2：3.3-11V5A（PPS）5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A（65W Max）
USB-C：4.5V5A / 5V4.5A / 9V3A / 12V3A / 20V3A（60W）
USBC1 + USB-C2：45W + 18W （63W）
USBC1 + USB-A：45W + 18W （63W）
USBC2 + USB-A：5V4.8A （24W）
USBC1 + USB-C2 + USB-A：45W + 15W（60W）
监制：电友电子（深圳）有限公司
制造商：深圳市雅晶源科技有限公司

三、体积重量

1、重量

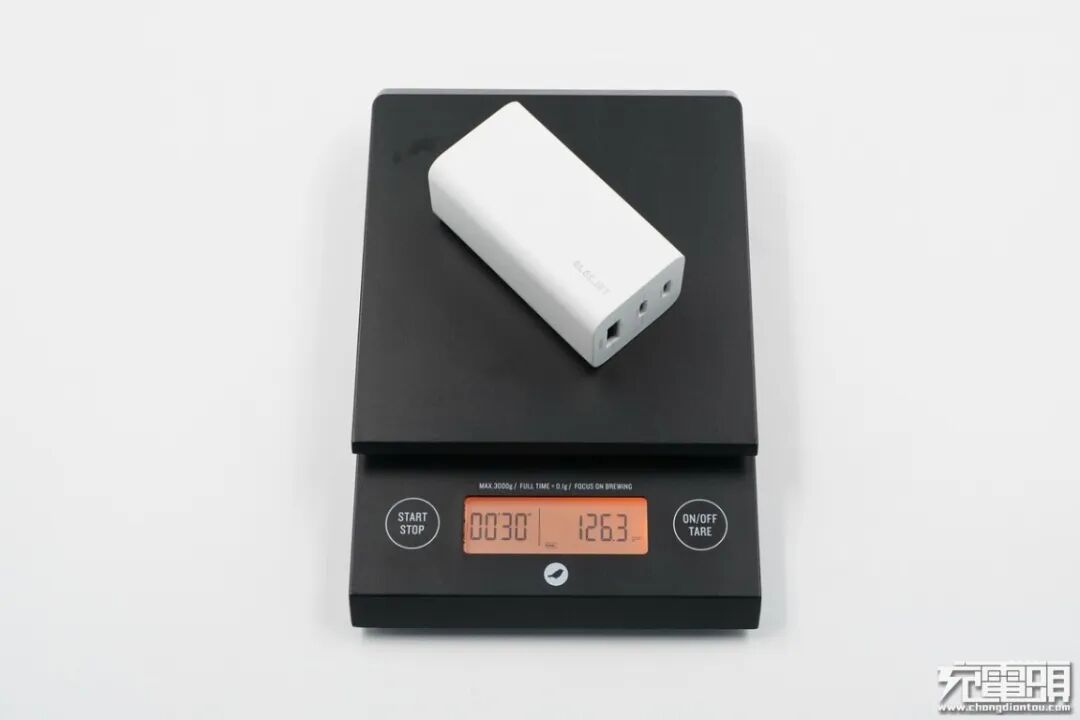

重量方面电友氮化镓充电器重126.3g，传统三口65W充电器大概在150g左右。

2、三围

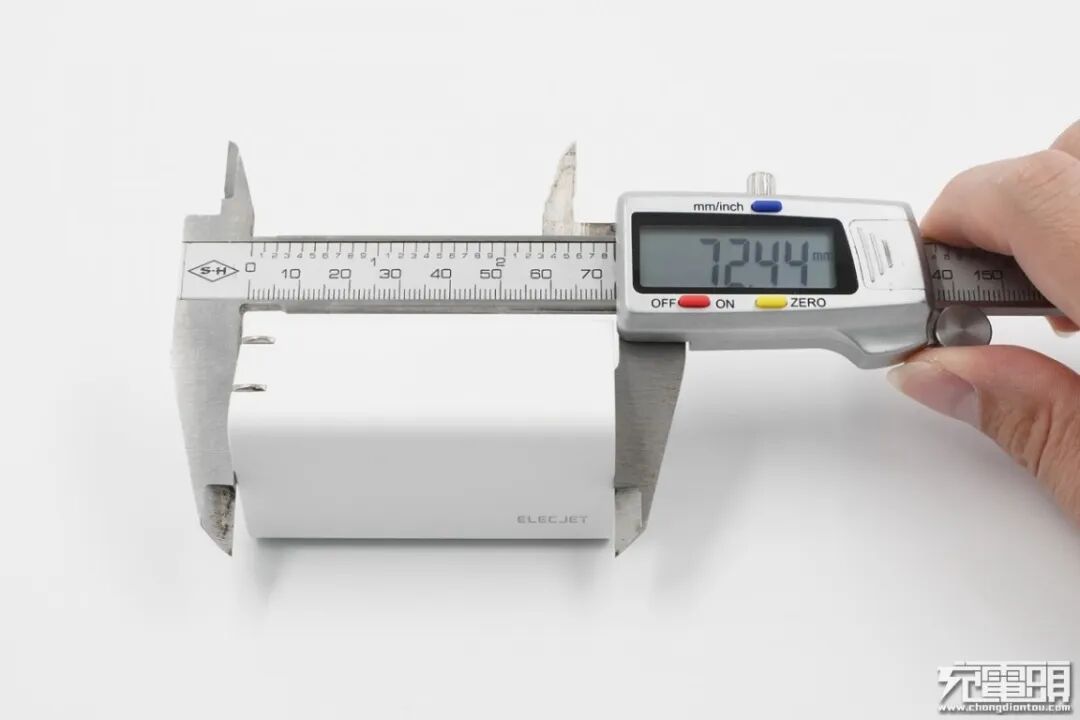

体积方面，电友氮化镓充电器长72.44mm。

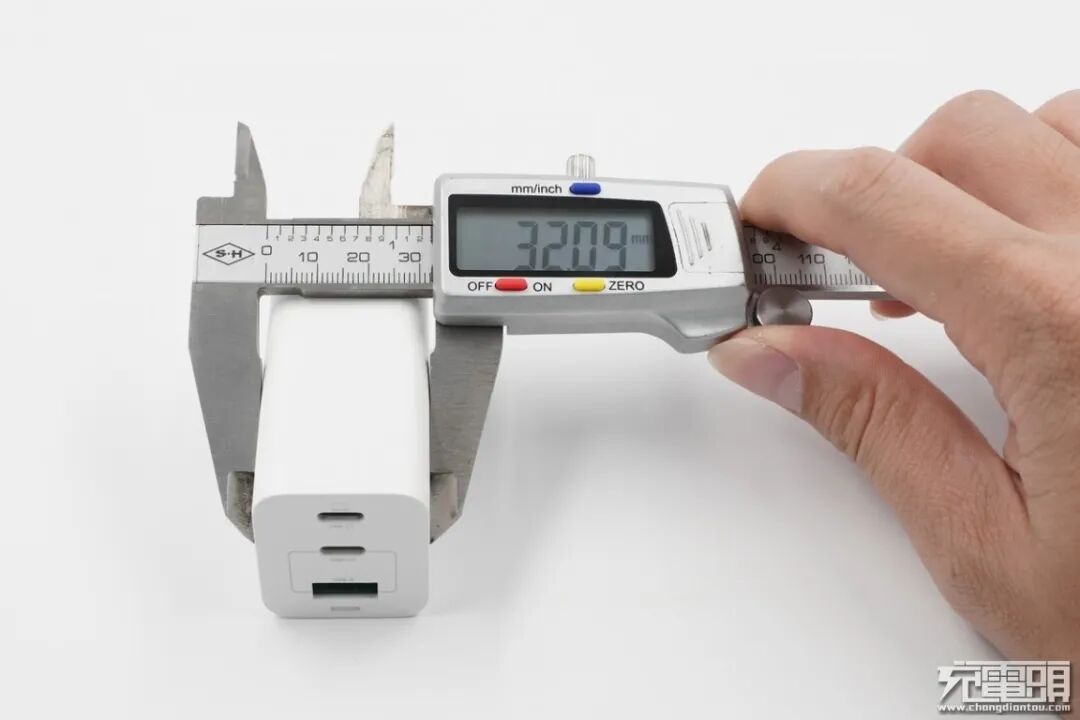

宽度为32.09mm。

高度为37.1mm，根据三围尺寸可以计算出电友氮化镓充电器功率密度为0.75W / cm³，在同级别这中属于中等密度多口氮化镓充电器，相比起传统充电器具有一定体积优势。

4、体积对比

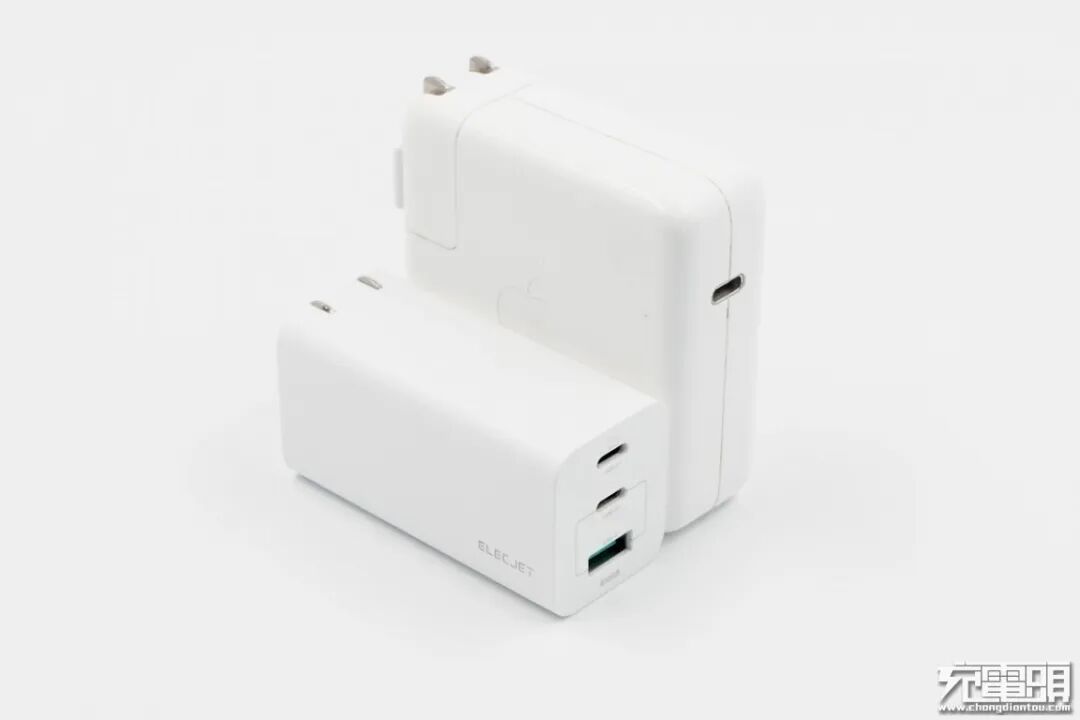

为了让读者了解高频高效的氮化镓功率器件应用到充电器后的体积优势，小编将电友65W氮化镓充电器与苹果61W充电器放在一起，氮化镓充电器可以保证大功率前提下让产品体积得到大幅度缩减。

并排放置后更加明显，电友65W氮化镓充电器体积约为苹果61W的一半左右，并且电友还是三口输出功率也更大，不管是携带压力或是插座上使用都更加方便。

四、USB基础性能测试

1、USB-C

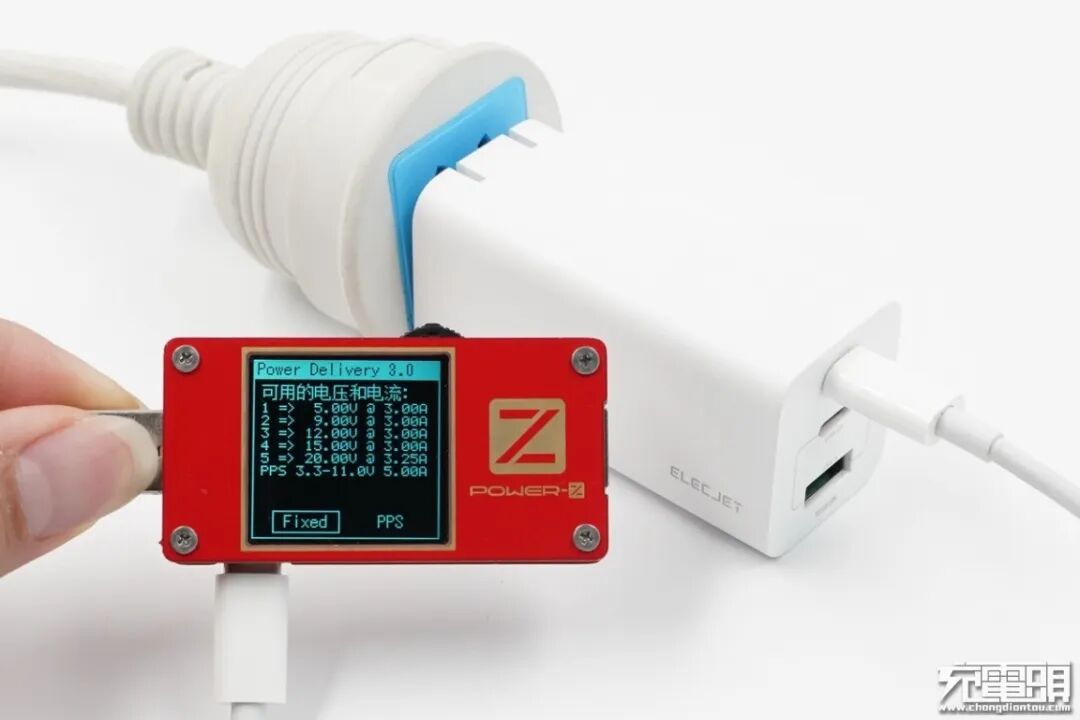

使用POWER-Z USB测试仪读取电友氮化镓充电器USB-C1 PDO报文，从屏幕上可以看到拥有完整的PDO电压，分别是：5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A，另外还包含一组PPS电压：3.3-11V 5A。5A的PPS比较少见，可以为某些基于PPS开发大功率私有协议的设备充电。

对USB-C1进行快充协议轮询，测试结果全绿，支持APPLE2.4A、QC2.0、QC3.0、AFC、FCP、SCP等快充协议。USB-C2 PDO报文与快充协议与USB-C1接口完全一致，所以只放出USB-C1数据。

2、USB-A

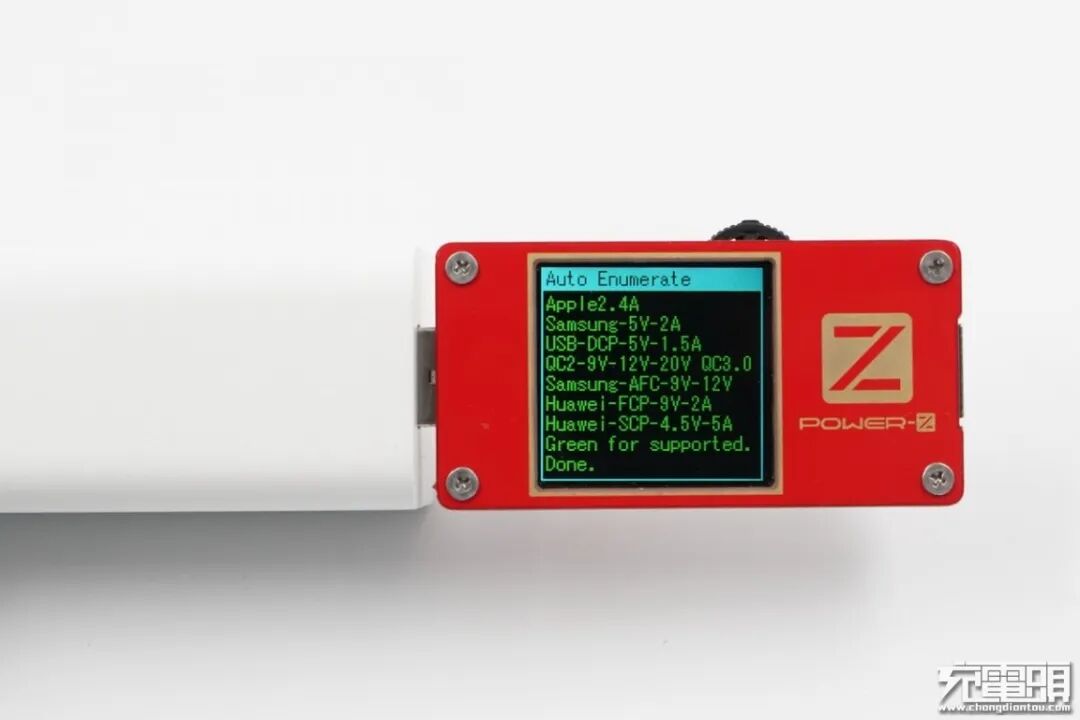

对USB-A进行快充协议轮询，测试结果全绿，支持APPLE2.4A、QC2.0、QC3.0、AFC、FCP、SCP等快充协议。

五、兼容性测试

1、USB-C

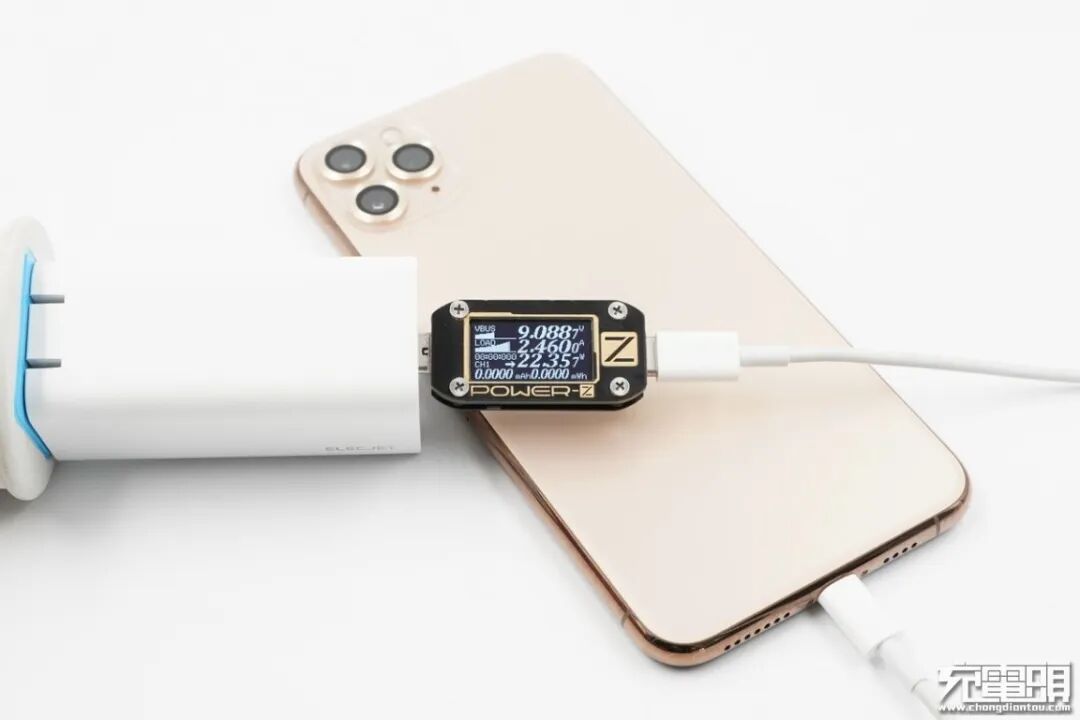

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone11 Pro Max充电，功率为9.08V 2.46A 22.35W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

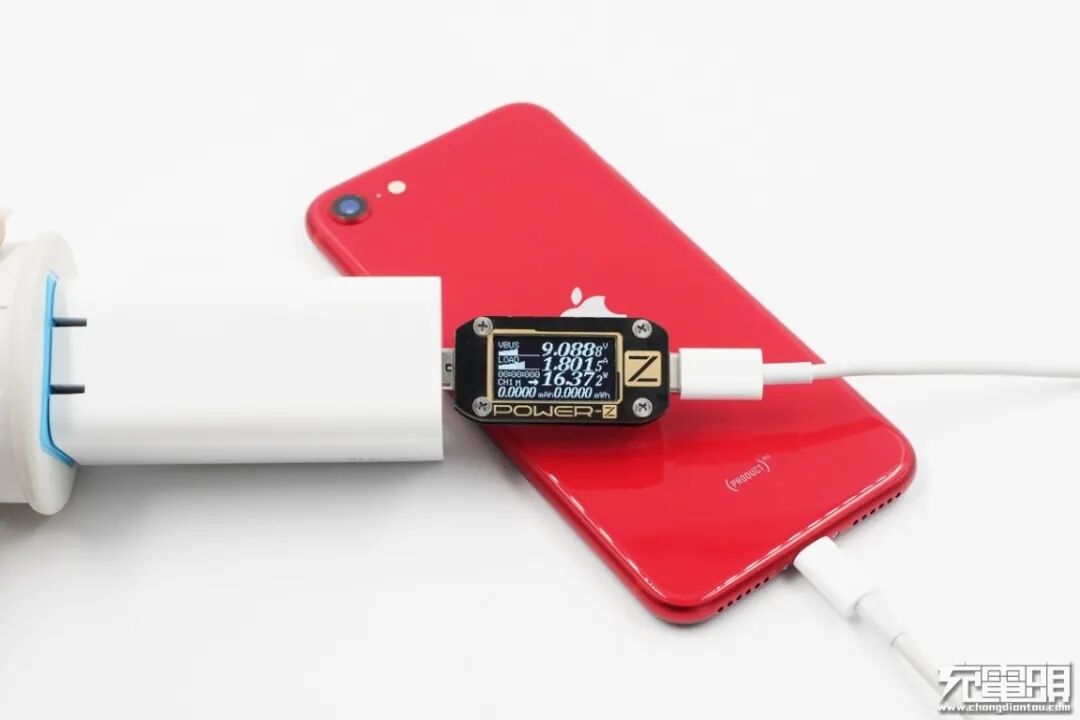

iPhone SE支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone11 Pro Max充电，功率为9.08V 1.8A 16.37W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

三星note10+支持45W AFC / AFC / QC / USB PD快充协议，使用USB-C为三星note10+充电，功率为9.32V 3.86A 36.01W，成功握手三星快充协议。

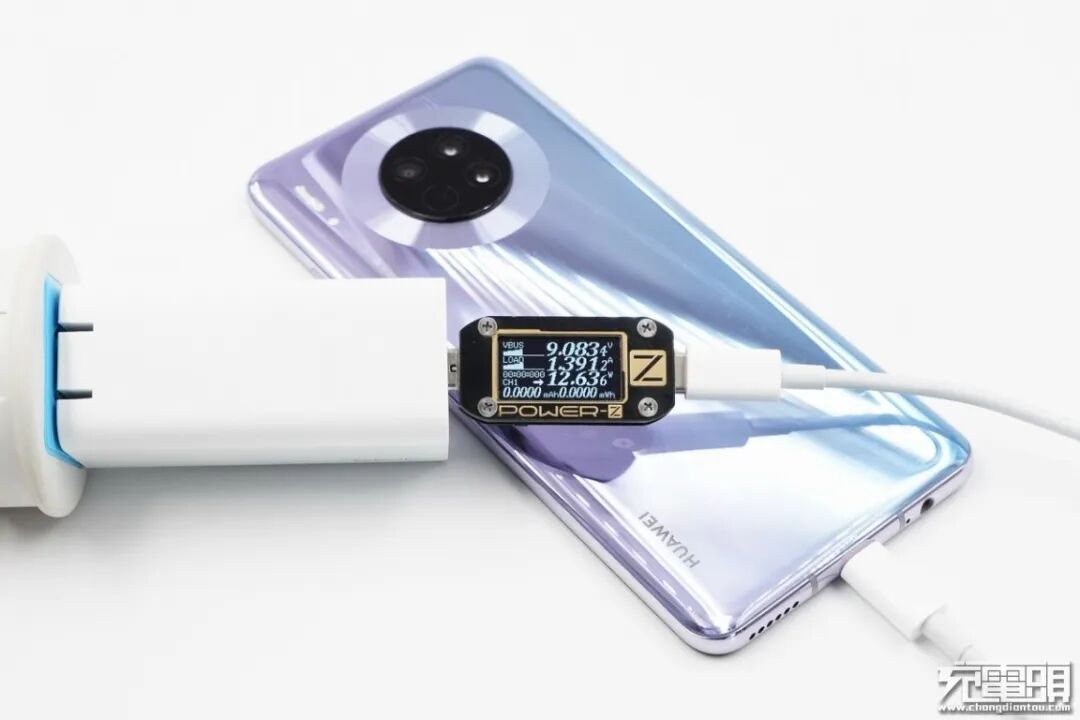

华为Mate30支持USB PD / FCP / SCP / 40WSCP快速充电协议，使用USB-C为对Mate30充电，功率为9.08V 1.39A 12.63W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议，使用USB-C为小米9充电，功率为9.75V 2.59A 25.36W，成功握手ChargeTurbo快充，并达到ChargeTurbo快充功率最大阶段。

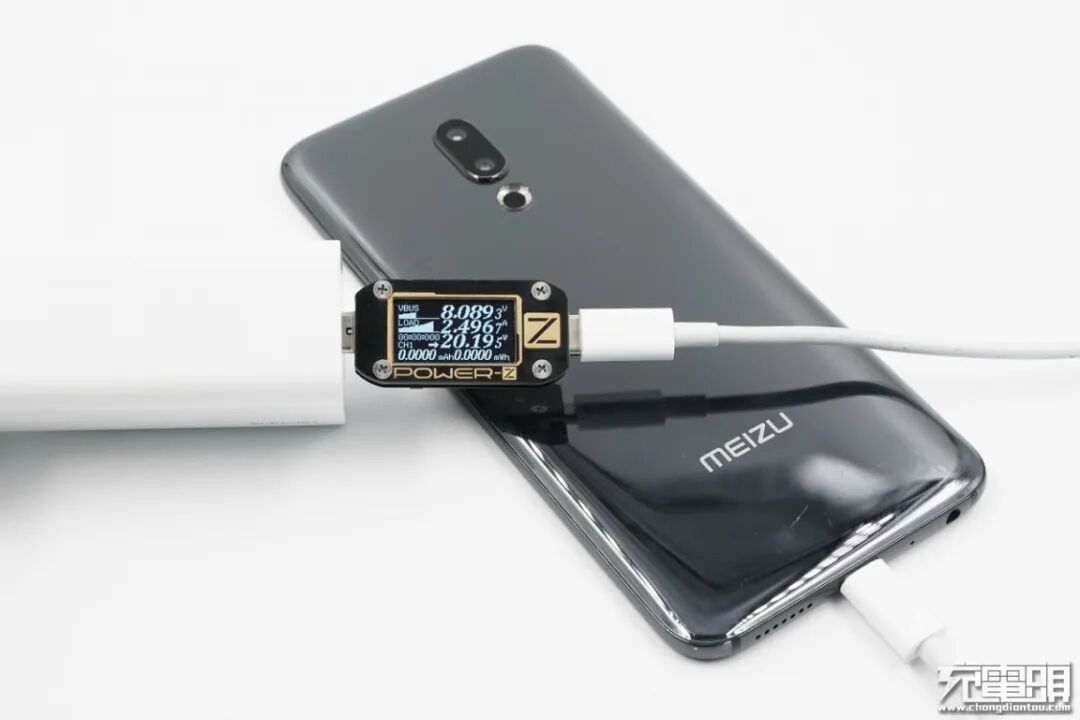

魅族16th Plus只支持PE快速充电协议，使用USB-C为魅族16th Plus充电，功率为8.08V 2.49A 20.19W，成功握手PE快充，并达到PE快充功率最大阶段。

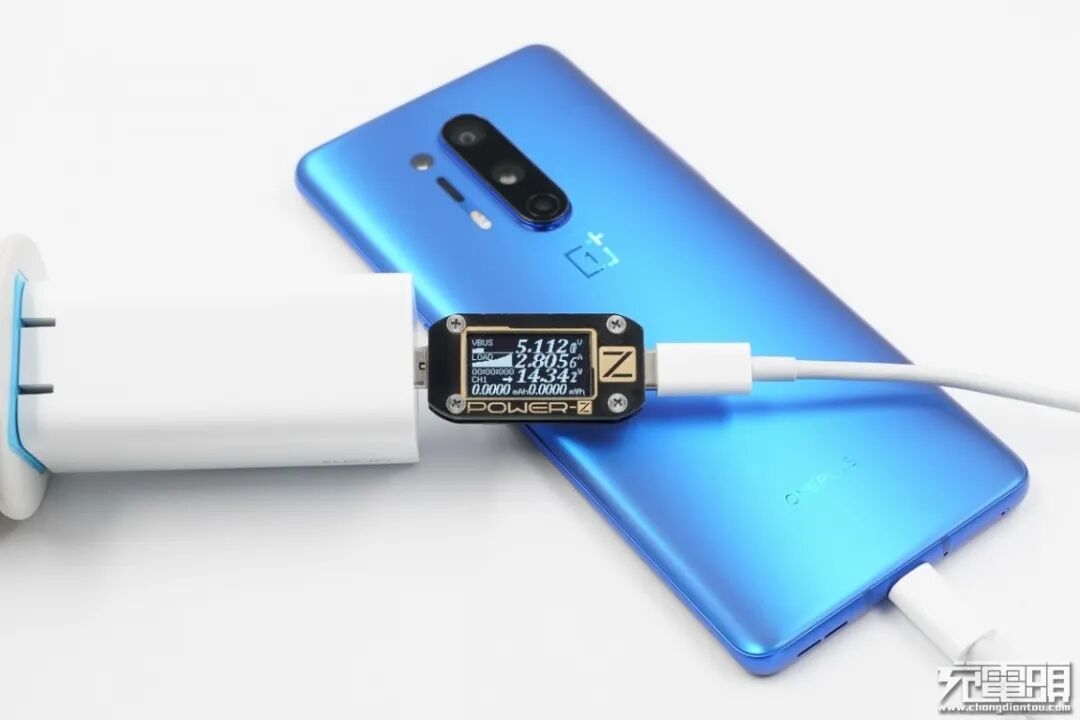

一加8Pro支持WARP / Dash / USB PD快速充电协议，使用USB-C为一加8Pro充电，功率为5.11V 2.8A 14.34W，成功握手PD快充，并达到PD快充功率最大阶段。

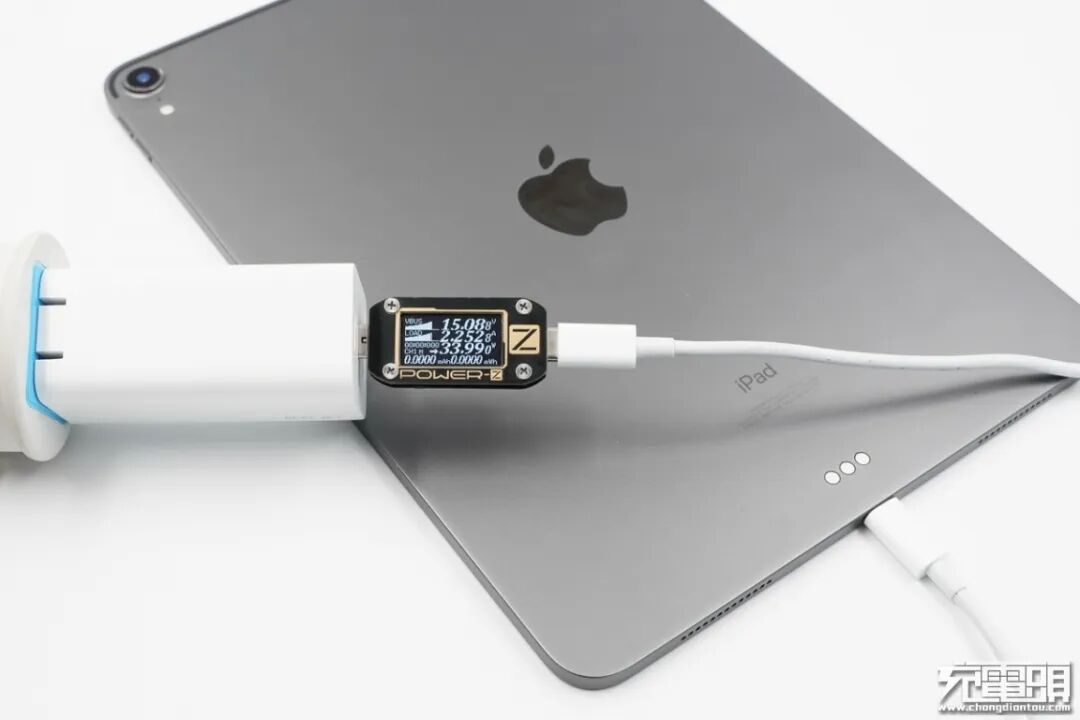

iPad Pro仅支持USB PD快速充电协议，使用USB-C为iPad Pro充电，功率为15.08V 2.25A 33.99W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

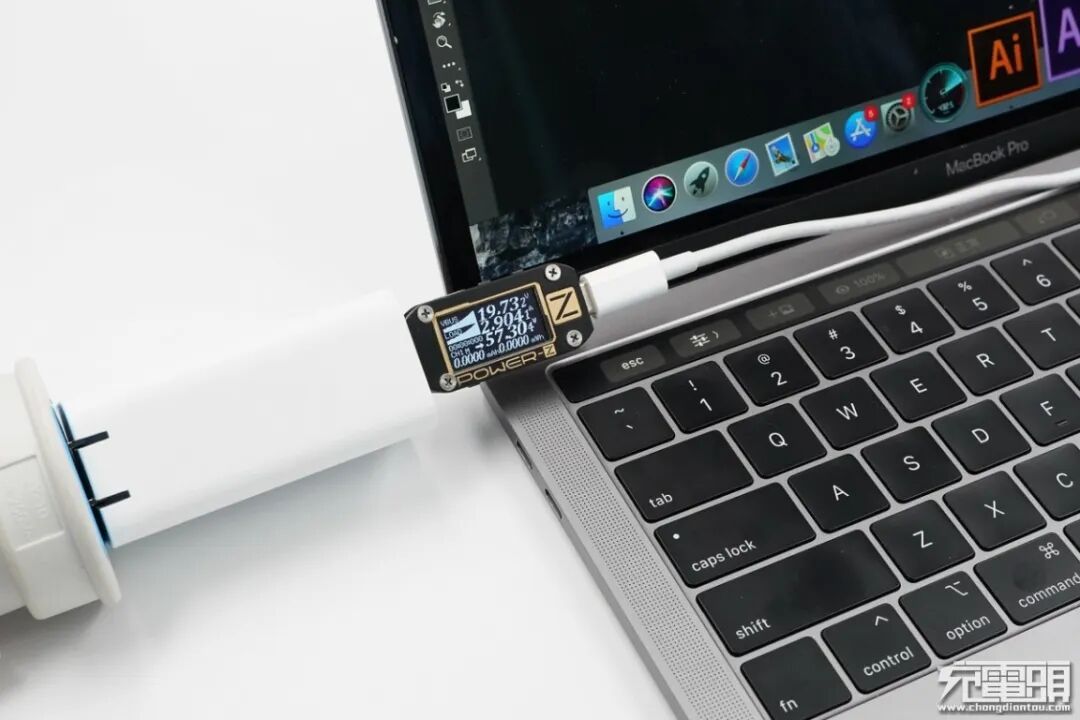

Macbook Pro 13支持60W USB PD快速充电，使用USB-C为Macbook Pro 13充电，功率为19.73V 2.9A 57.3W，成功握手USB PD快充，并达到USB PD快充功率最大阶段。

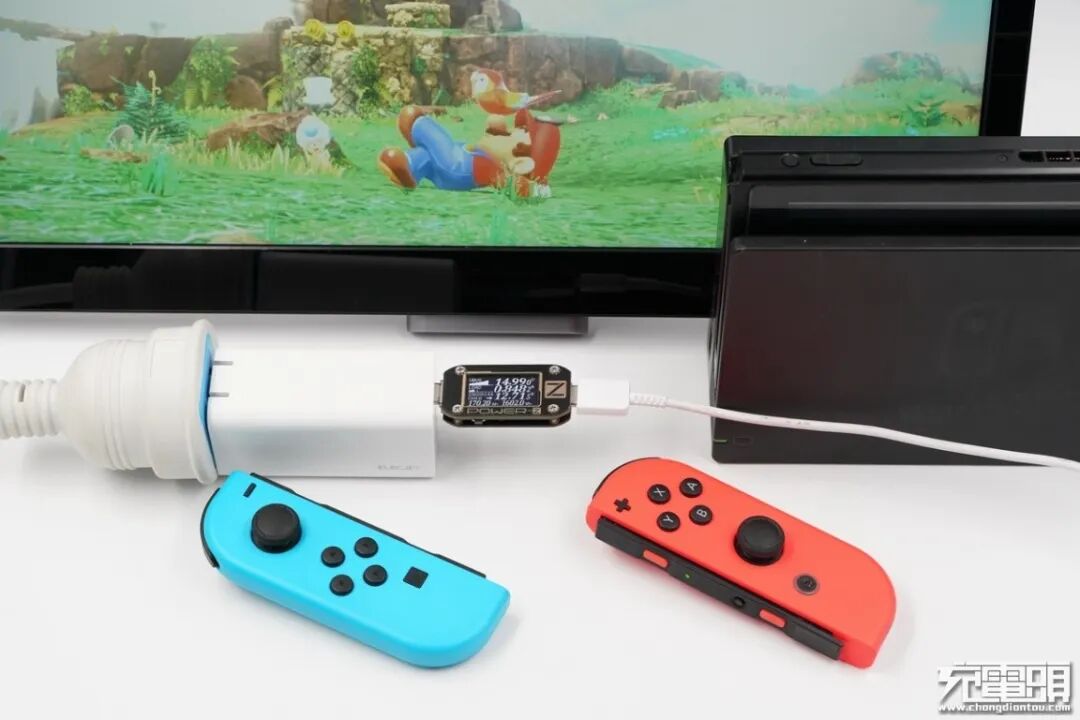

Switch带有特殊的底座TV模式，需要15V3A PDO才可以正常工作，非常挑充电器。使用USB-C1为Switch底座供电，功率为14.99V 0.84A 12.71W，成功握手底座TV模式，底座正常对显示屏输出HDMI信号。不管是双口、三口同时使用情况下，USB-C1都可以正常为Switch开启底座TV模式。

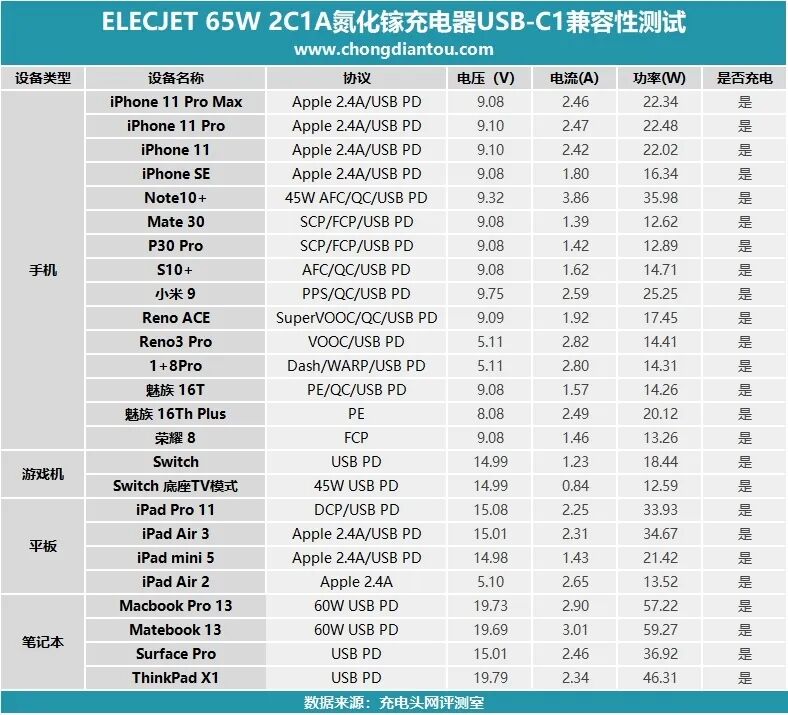

测试数据汇集成表格，可以看到电友氮化镓充电器USB-C输出口对APPLE2.4A、QC、FCP、AFC、PE、PD、PPS设备都能握手对应的快速协议。并且得益于5A PPS支持，小米9握手了27W ChargeTurbo，Switch底座模式也可以正常使用输出HDMI信号，对平板、笔记本充电也是可以握手快速充电。

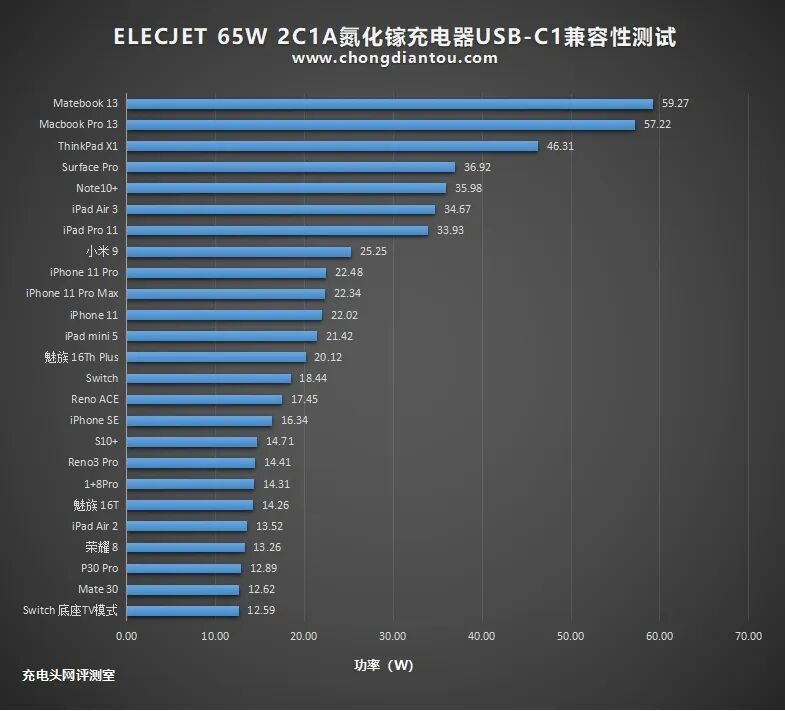

功率数据制作成柱状图，排在前两名的Matebook 13、Macbook Pro13笔记本功率都接近60W，第三名的ThinkPad X1功率也达到46W。之后是三款平板电脑在33W以上。之后是小米9、iPhone11系列、魅族16Th Plus，功率在20W以上。其他设备在12~18W之间。

2、USB-A

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPhone11 Pro Max充电，功率为5.13V 2.34A 12.01W，成功握手Apple2.4A快充，并达到Apple2.4A快充功率最大阶段。

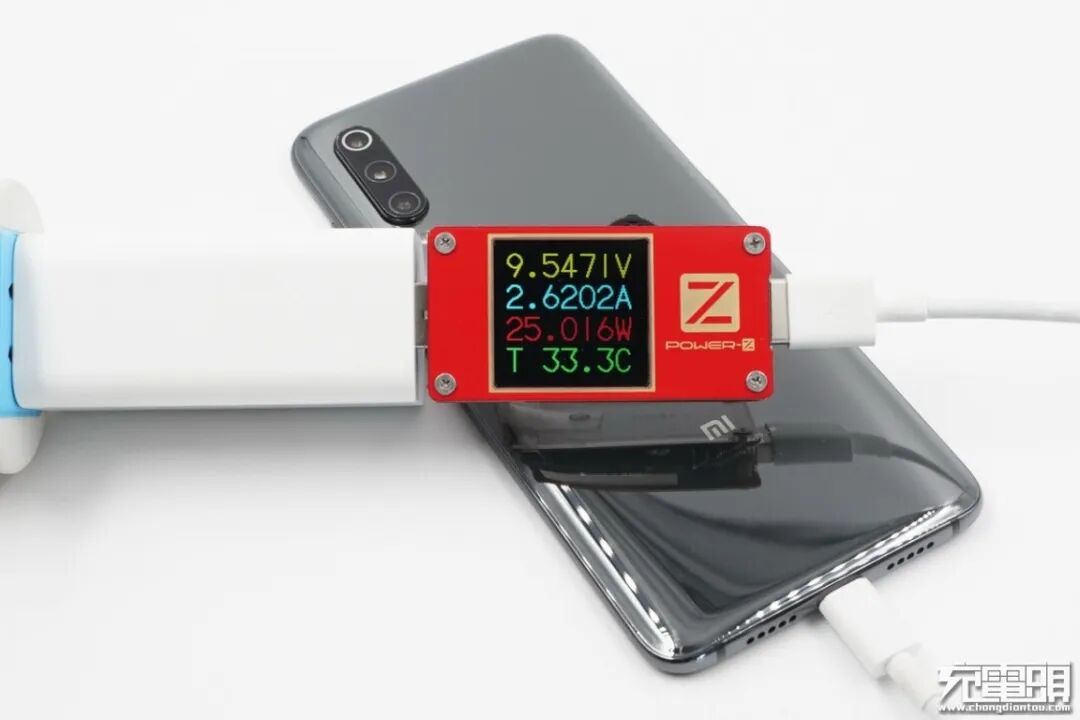

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议，使用USB-A为小米9充电，功率为9.54V 2.62A 25.01W，成功握手ChargeTurbo快充，并达到ChargeTurbo快充功率最大阶段。

魅族16th Plus只支持PE快速充电协议，使用USB-A为魅族16th Plus充电，功率为8.13V 2.46A 20.07W，成功握手PE快充，并达到PE快充功率最大阶段。

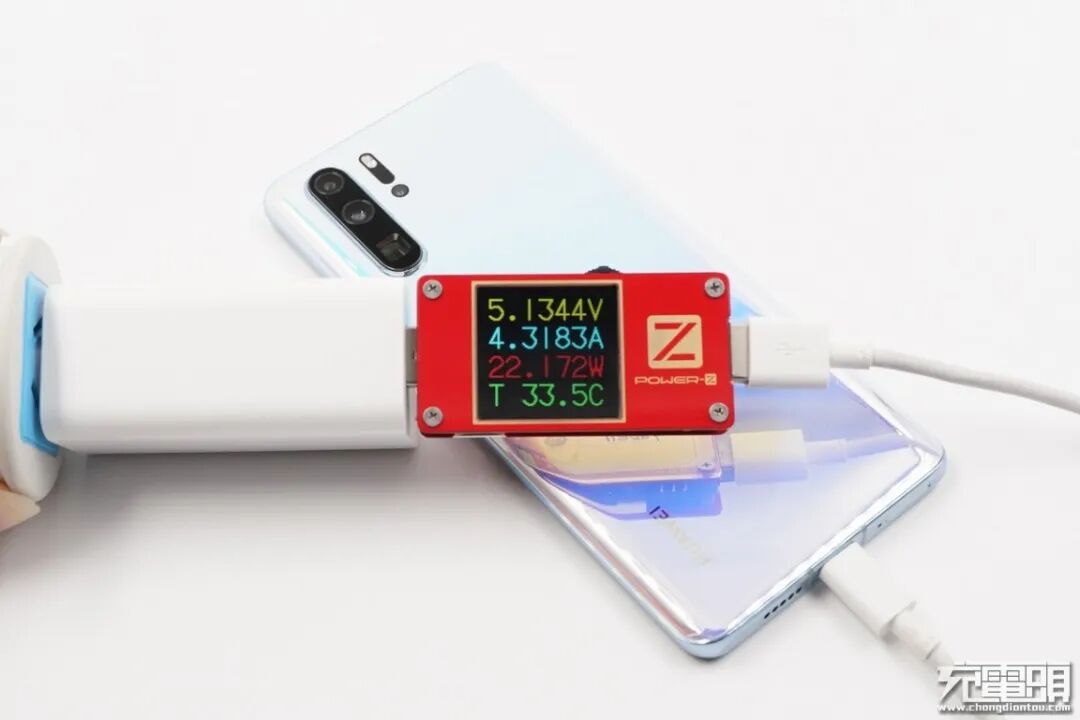

华为P30 Pro支持USB PD / FCP / SCP / 40WSCP 快速充电协议，使用USB-A为P30 Pro充电，功率为5.13V 4.31A 22.17W，成功握手SCP快充，并达到SCP快充功率最大阶段。

使用USB-A为一加8Pro充电，功率为4.21V 3.38A 14.26W。

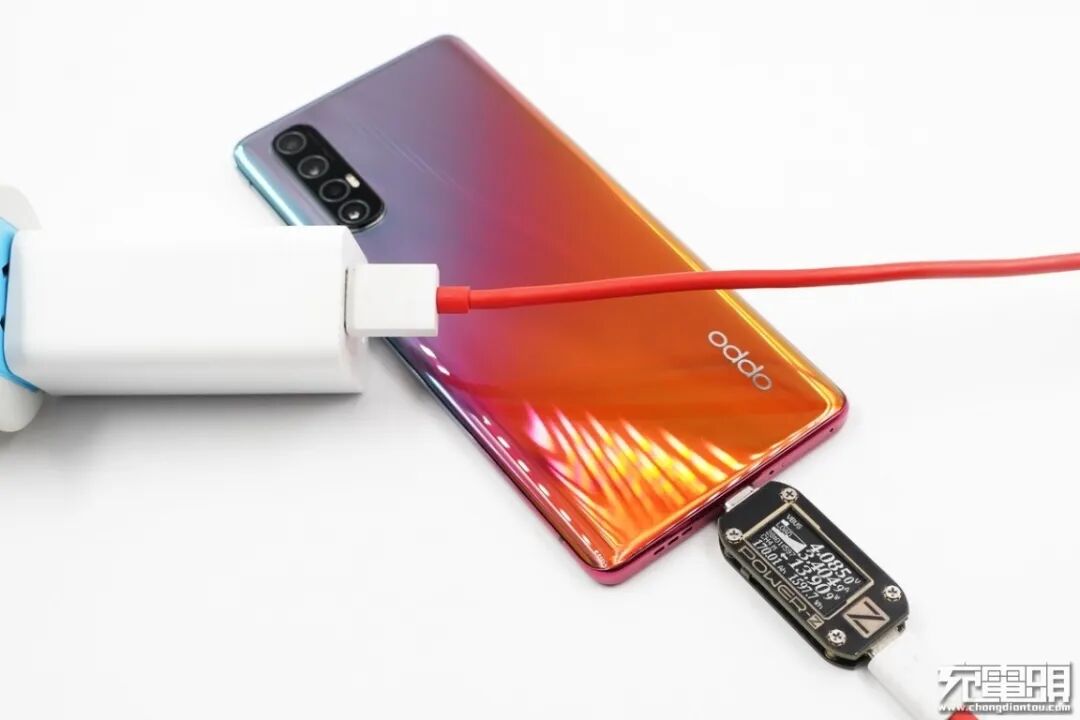

使用USB-A为Reno3 Pro充电，功率为4.08V 3.4A 13.9W。

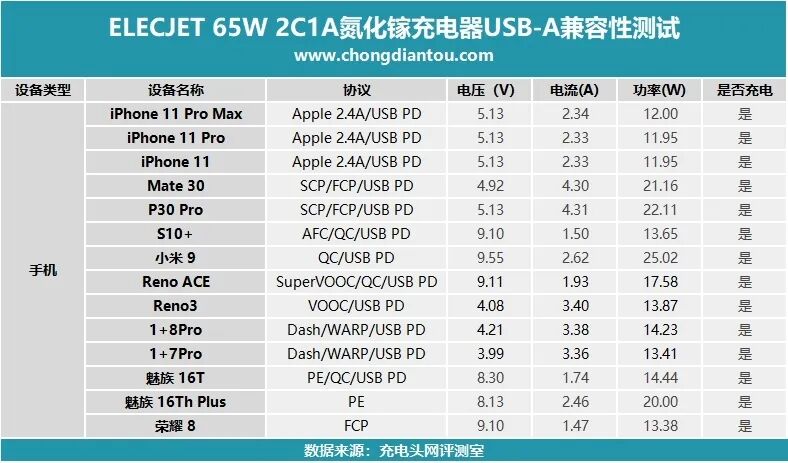

测试数据汇集成表格，可以看到电友氮化镓充电器USB-A输出口对APPLE2.4A、QC、FCP、AFC、PE、SCP等设备都能握手对应的快速协议。小米9握手了27W ChargeTurbo，两款华为手机都握手上了22.5W SCP低压直充协议。

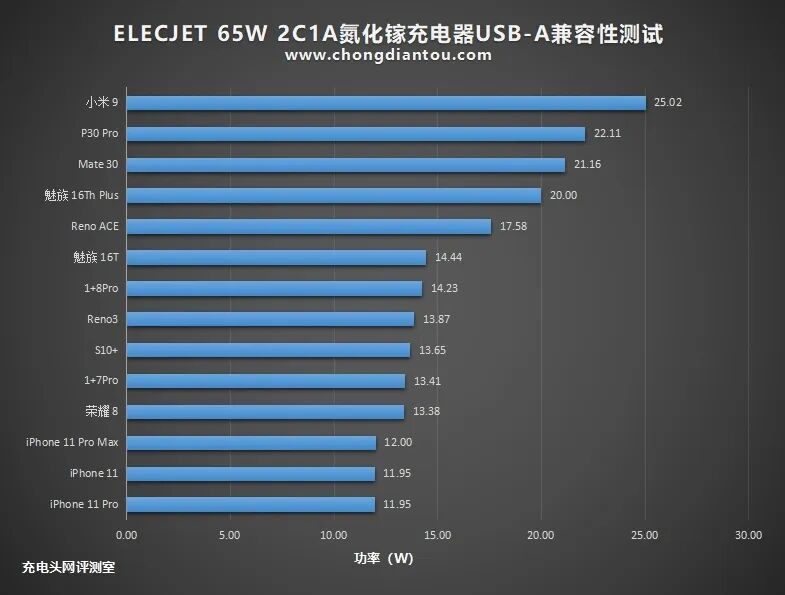

测试数据制作成柱状图，USB-A输出口功率最高的是握手了ChargeTurbo的小米9功率达到25W，后面是两台握手SCP的华为，功率21W以上，之后是握手PE的魅族16Th plus功率20W。

六、多口同时输出

1、双口同时快充

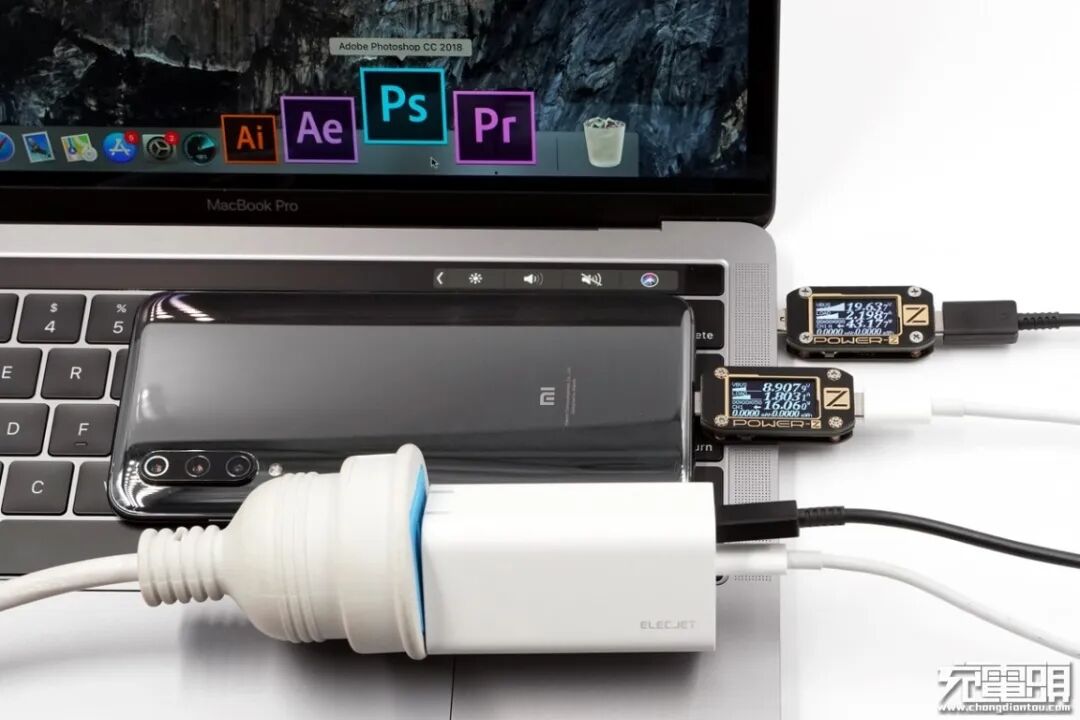

电友氮化镓充电器拥有三个输出口，USB-C1 + USB-C2（或USB-C1 + USB-A）可以为两台设备同时提供快充。实测USB-C1为Macbook Pro13充电功率达到19.63V 2.19A 43.17W，USB-C2为小米9充电功率达到8.9V 1.8A 16.06W，功率策略处于45W + 18W模式，两个设备都握手上PD快速充电。

2、三口同时输出

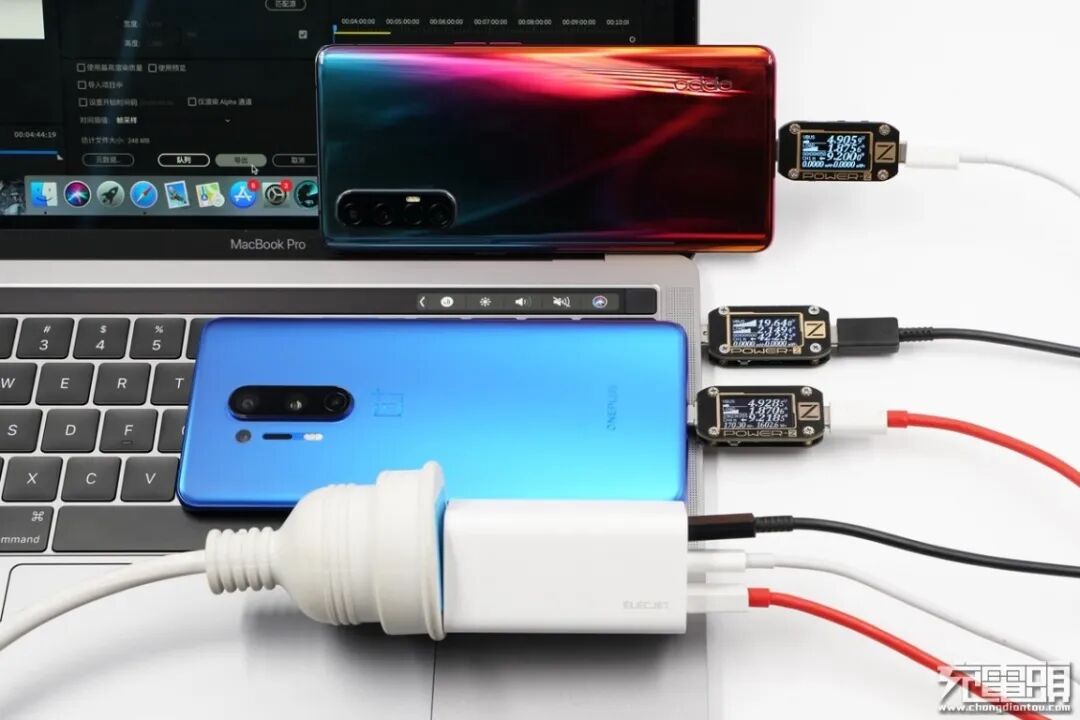

除了可以双口同时快充外，电友氮化镓充电器也支持三口同时输出，实测USB-C1对Macbook Pro13充电功率19.64V 2.14A 42.23W，USB-C2为OPPO Reno3充电功率4.9V 1.87A 9.2W，USB-A为一加8Pro充电功率4.92V 1.87W 9.21W。三口同时输出时USB-C1独享45W PD快充，为主要设备提供大功率供电保障，USB-C2、USB-A共享一路资源，运行在5V3A模式下。

七、带载测试

1、最大输出

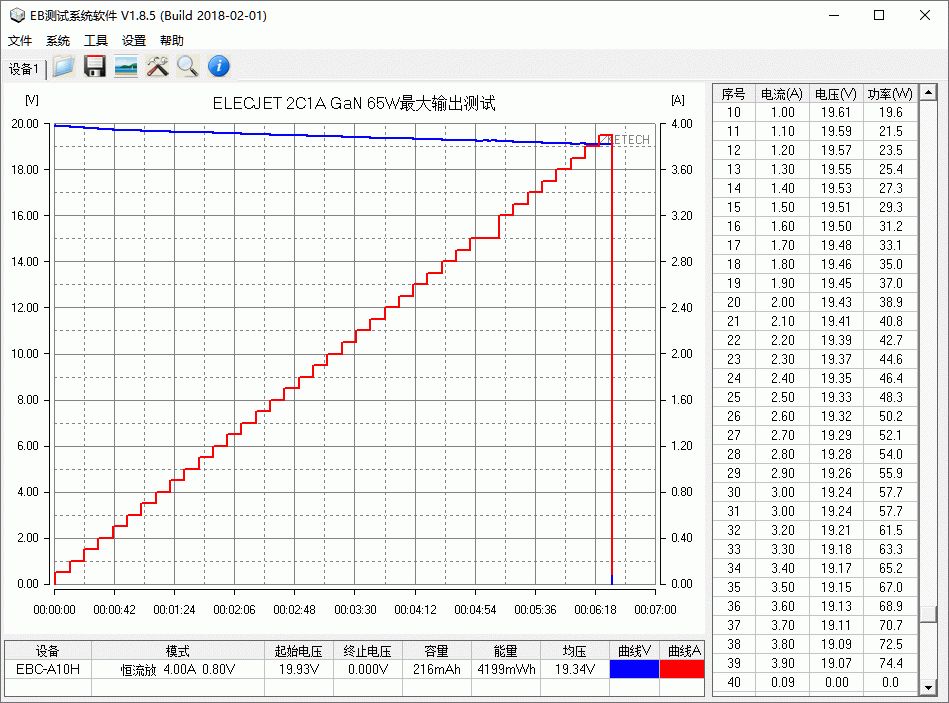

使用EB程控电子负载测试电友氮化镓充电器最大输出功率，连接USB-C1接口诱骗至20V输出电压，以0.1A为电流步进单位，10秒为步进时间幅度，录得最大输出功率为19.07V 3.9A 74.4W，比额定功率多了14.4%余量。

按照20V 3.25A标称额定功率对电友氮化镓充电器USB-C1进行满载测试，测试过程中电压值呈水平直线，无明显波动情况，长时间满载也十分稳定。

八、温升

得益于氮化镓功率器件成功量产商用，大功率充电器小型化得以实现，让消费者可以享受这种新世代科技，很多读者非常关心氮化镓充电器发热量，所以我们加入了温升测试，但首先要明白几个温升测试小知识。

充电器热量跟功率密度、效率值、内部方案设计、环境温度等等有关，功率密度低的产品因为体积大有足够的空间让元件布局隔开，表面温度会较低，但体积往往十分巨大。而功率密度高的产品，内部往往采用了立式插板元件堆叠等设计，尽可能地将充电器做小方便用户携带，理论上温度会比功率密度低的产品热。

另外单口充电器与多口充电器因为电路设计上不同的发热也有区别，单口充电器属于AC to DC直接输出方式，多口充电器则是AC to DC to DC，经过二次压降发热量相对单口充电器会高一点。

作为参照，满载一小时测试中，低功率密度的氮化镓充电器满载温度一般在60-70度之间，而超高功率密度的单口氮化镓充电器一般在70度左右，超高功率密度的多口氮化镓充电器温度一般都会超过70度。

我们找来了一款同属于超高功率密度的65W单口氮化镓充电器作为对比，两款充电器均按照标称额定功率20V3.25A 65W进行一小时满载测试，环境温度为24度。

先来看看左边电友氮化镓充电器A面的温度，最热处在商标附近，温度为73.0度，温升49.0度。右边是某单口氮化镓充电器，温度最高为73.1度，温升49.1度。多路降压设计的电友氮化镓充电器跟单路设计的氮化镓充电器温度相同，热量控制的不错。

一小时满载温升环节是用来测试充电器在极限使用的情况下的发热情况，用户日常使用中很少会遇到这种长时间满载的情况。手机、平板、充电宝等数码设备功率不大，温升会较为缓和，而笔记本充电则会随着电量逐渐饱和而降低功率，发热也会同步降低。

目前国家标准中对充电器表面温度要求是，不高于95度，电友氮化镓充电器测试最高温度仍比国家标准低22度，这些温度都是符合安全使用标准的。

充电头网总结：

电友氮化镓充电器小巧的身体却可以输出65W功率，2C1A三输出接口配置对新旧设备都能良好地支持，多输出接口遇到不同场合需求也能从容应对。功率策略单口最大65W，双口策略45W+18W，三口策略45W+5V3A，不管是手机、平板、笔记本都能很好地匹配使用。

条形柱状的外观占地面积更小，加上可折叠插脚设计，方便用户出门使用。重量为126.3g，三围72.44 x 32.09 x 37.1mm，功率密度为0.75W / cm³，属于中密度多口氮化镓充电器。

USB-C1、USB-C2支持功率盲插功能，并性能完全一致，任意单一插入都能获得65W满载输出。USB-C包含了完整的PDO电压，分别是5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A，另外还包含一组大电流PPS：3.3-11V 5A。5A PPS比较少见，可以为某些基于PPS开发大功率私有协议的设备充电。

快充协议支持方面，电友氮化镓充电器支持APPLE2.4A、QC2.0、QC3.0、AFC、FCP、SCP、PE、ChargeTurb等快充协议。

电友氮化镓充电器延续电友品牌一贯以来的定位，为高端玩家提供满意的产品，小巧大功率、5A大电流PPS、多协议支持等全都汇集到这款氮化镓充电器身上，虽然预售时间较长，但是电友还是根据订单先后顺序有序发出，好东西都是值得等待的，不是么。
