双口多协议：华为首款65W氮化镓快充评测
-----充电头网深度评测 第1130期-----
众所周知，Apple的生态几乎是无敌的，但近几年华为的布局让我们看到华为产品的生态也有追赶之力。华为手机、笔记本、电视、耳机等各类产品之间软硬件的联动也逐渐生动起来，智能设备多了天天充电也是麻烦事，最优方案便是大功率多口氮化镓快充。相对而言，兼容全部华为快充协议的氮化镓充电器并不算多，大家都期待华为自家的氮化镓快充，达到一个充电器解决所有华为设备充电的效果。
这一等就从四月到了九月。但俗话说得好：好饭不怕晚，这款充电器确实不错，我们进行全方位的测试、拆解，把这碗迟来的“好饭”研究的透透的。下面让我们一起来看看华为这款氮化镓充电器的评测吧。
一、开箱
包装盒整体以正面白色点缀两处红色，简洁生动，方正的造型设计，可以看到包装盒的正面带有产品的外观图。

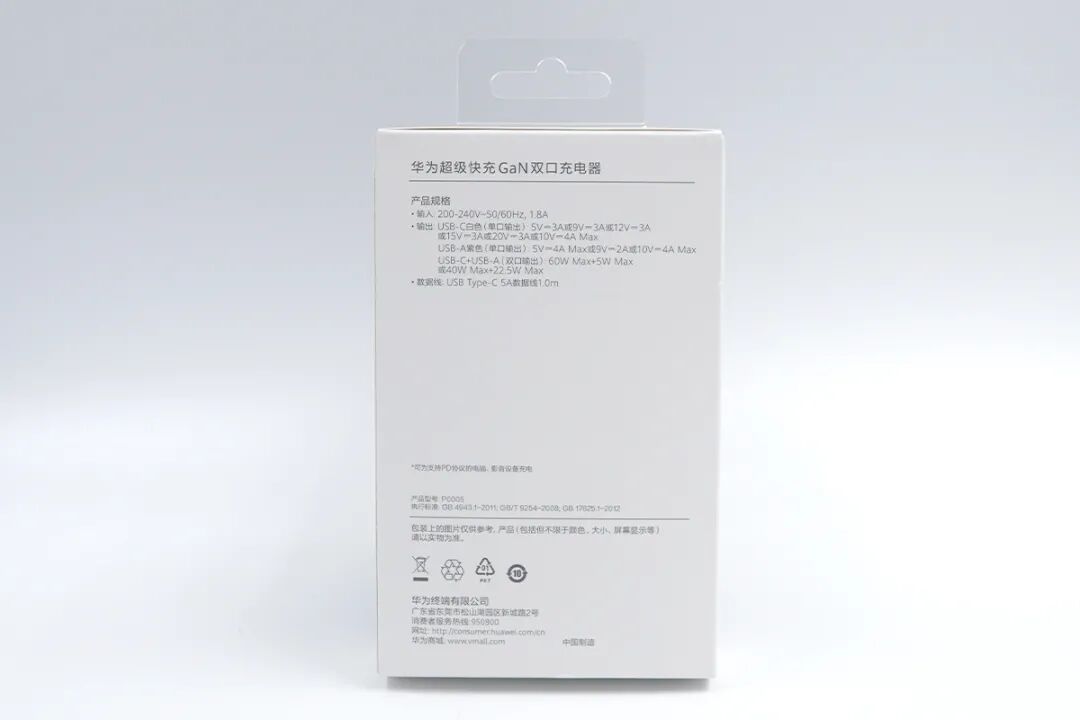

来到背面，可以看到上面是主要是产品参数，下面以公司信息为主。

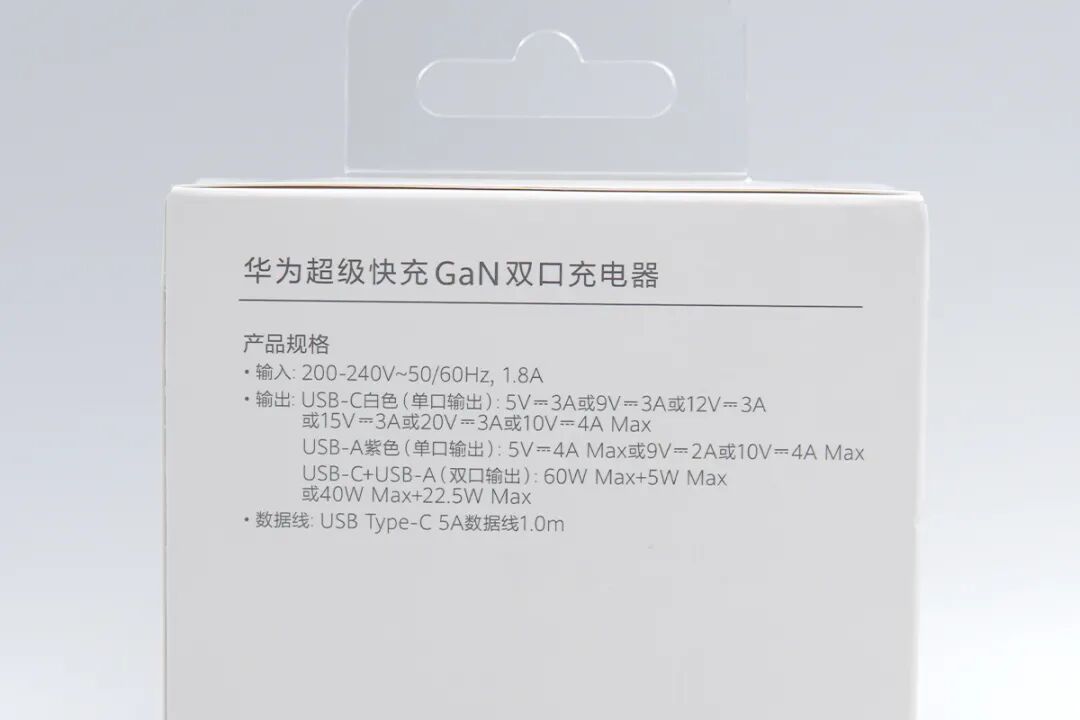

背面参数摘录如下：
输入：200-240V 50/60Hz，1.8A
输出：
USB-C白色（单口输出）：5V 3A或9V 3A或12V 3A或15V 3A或20V 3A或10V 4A Max
USB-A紫色（单口输出）：5V 4A Max或9V 2A或10V 4A Max
USB-C+USB-A（双口输出）：60W Max+5W Max 或 40W Max+22.5W Max
数据线：USB Type-C 5A数据线1.0m
打开外包装，可以看到充电器和数据线，可以看到四周被厚厚的内胆包裹，可以保证充电器不受损坏。
包装内物品一览，充电器、数据线。
二、充电器外观

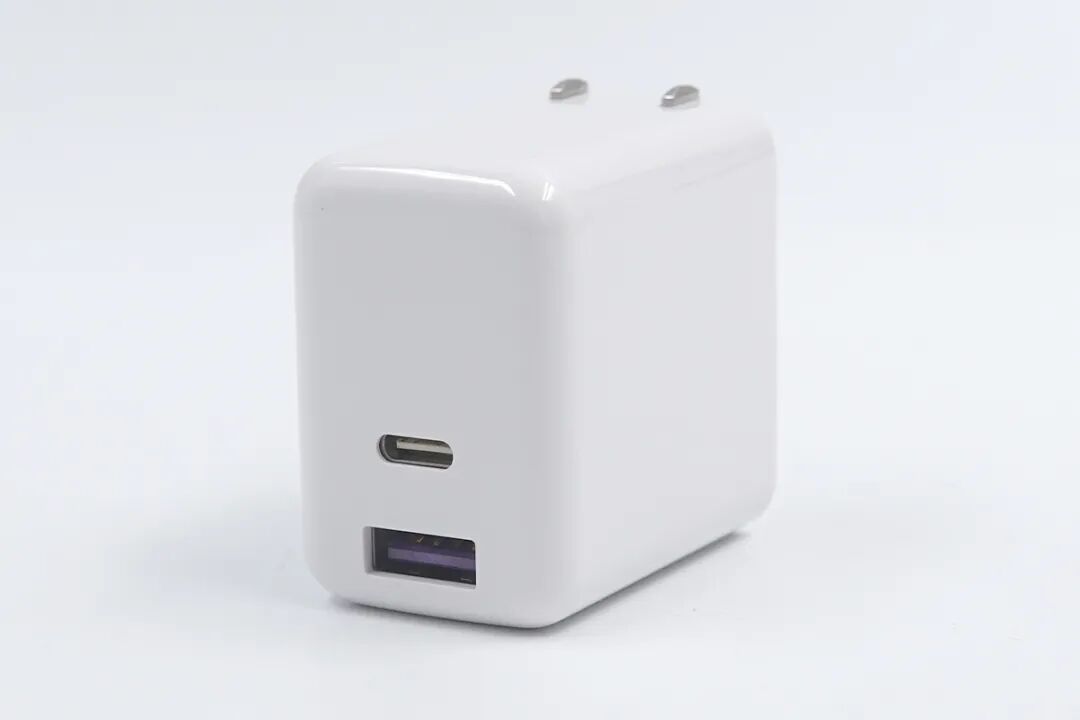

华为65W氮化镓双口超级快充充电器全白色亮面工艺，搭配边角处圆润的过渡处理，给整个充电器的外观加了不少分。

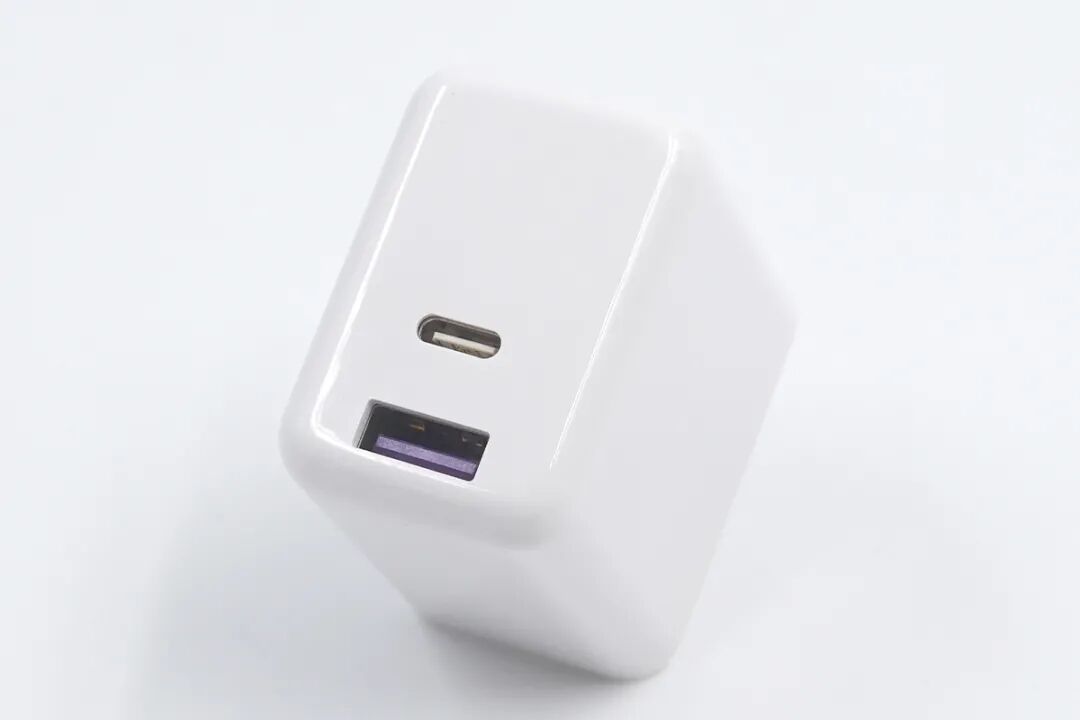

输出接口配置方面，拥有一个USB-C输出口和一个USB-A输出口。USB-A为紫色舌片，按照华为以往做法带有紫色舌片的充电器均支持SCP快速充电，后面我们会进行测试。

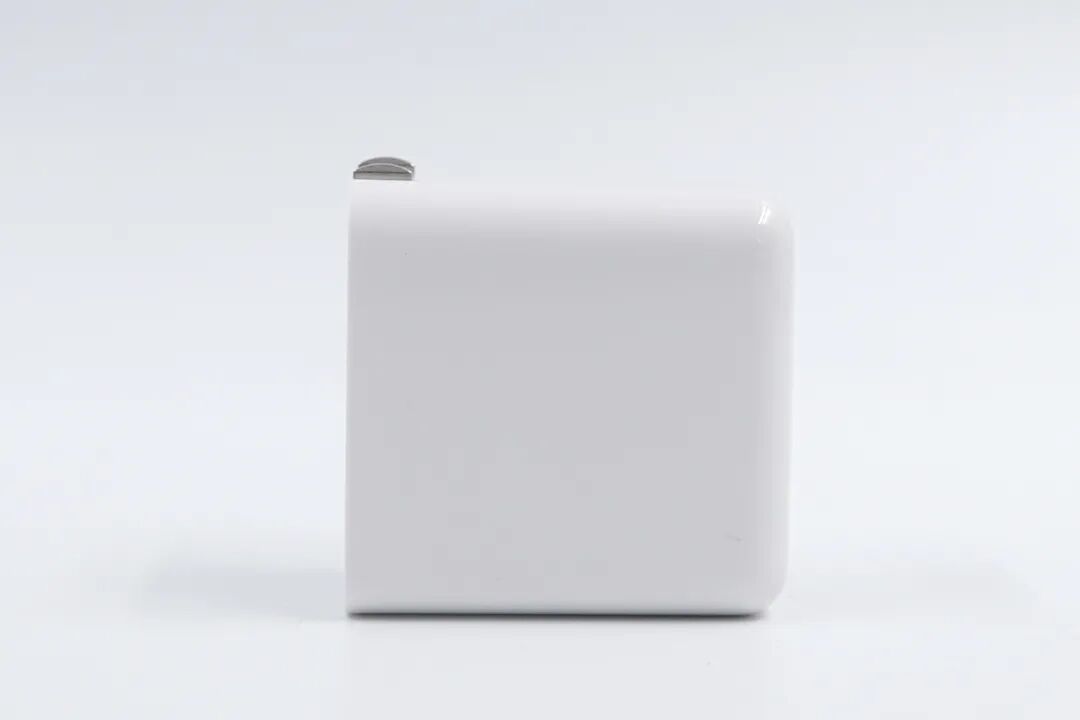

前端圆弧边角背部是直面设计，增加辨识度。

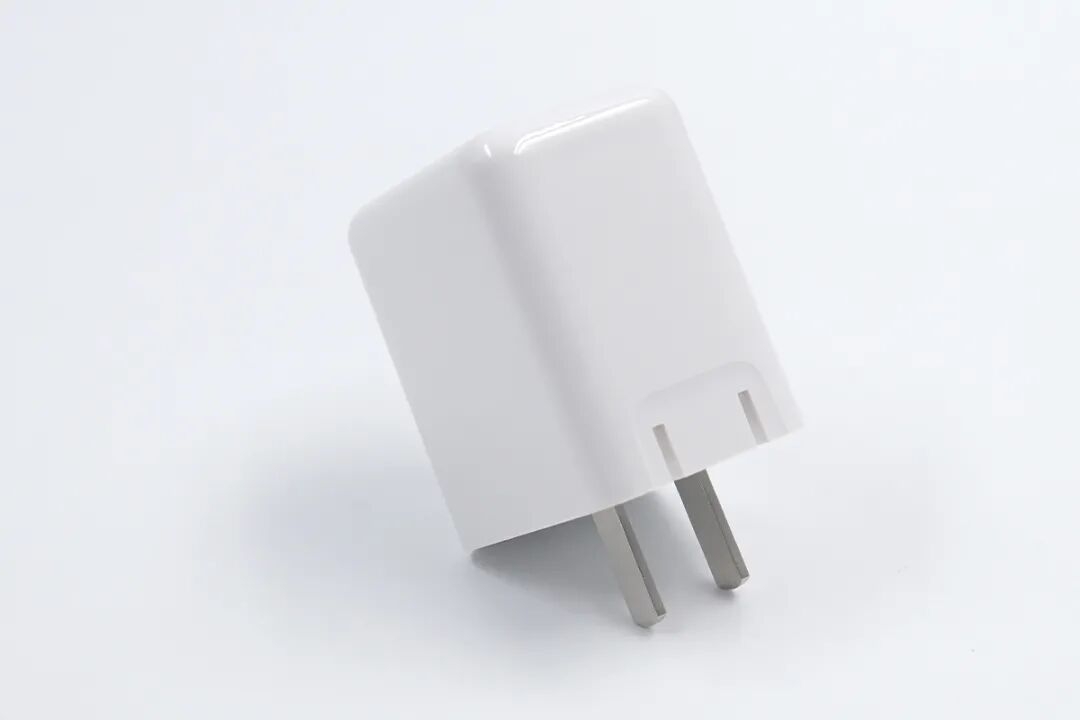

采用可折叠插脚设计，外出时可将插脚收纳避免与行李产生刮蹭，方便差旅用户使用。

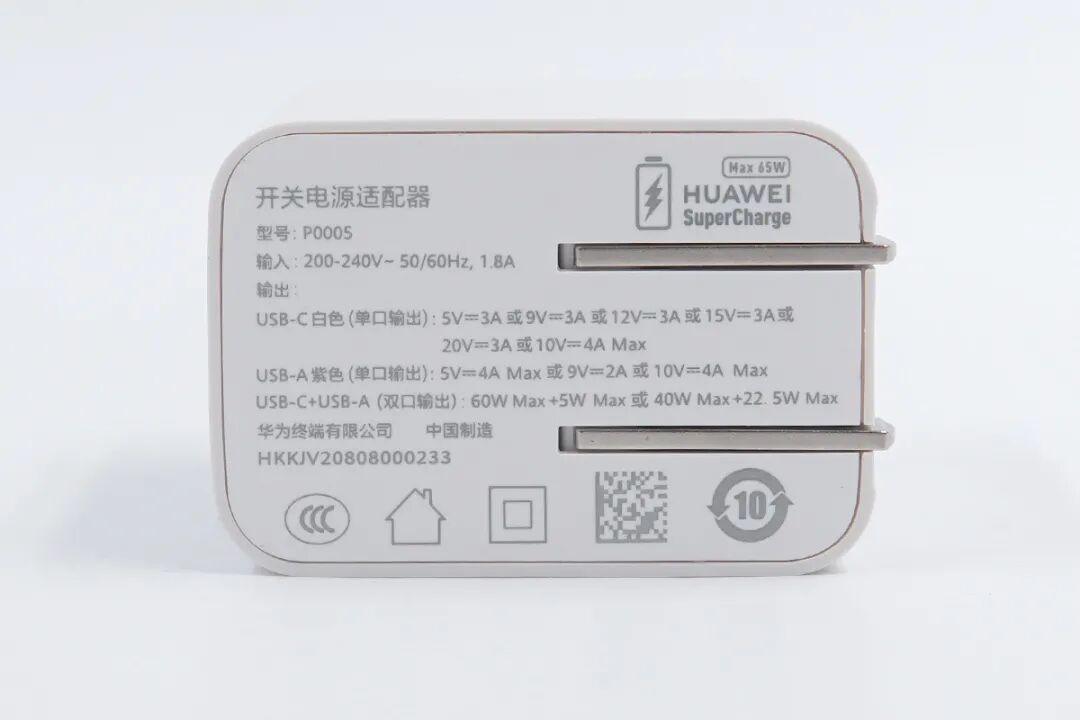

看一下充电器底部的参数，大部分与包装盒上一致，不再赘述。另外产品型号为P0005。
三、体积、重量及对比
使用卡尺测得充电器长度约为46.34mm。

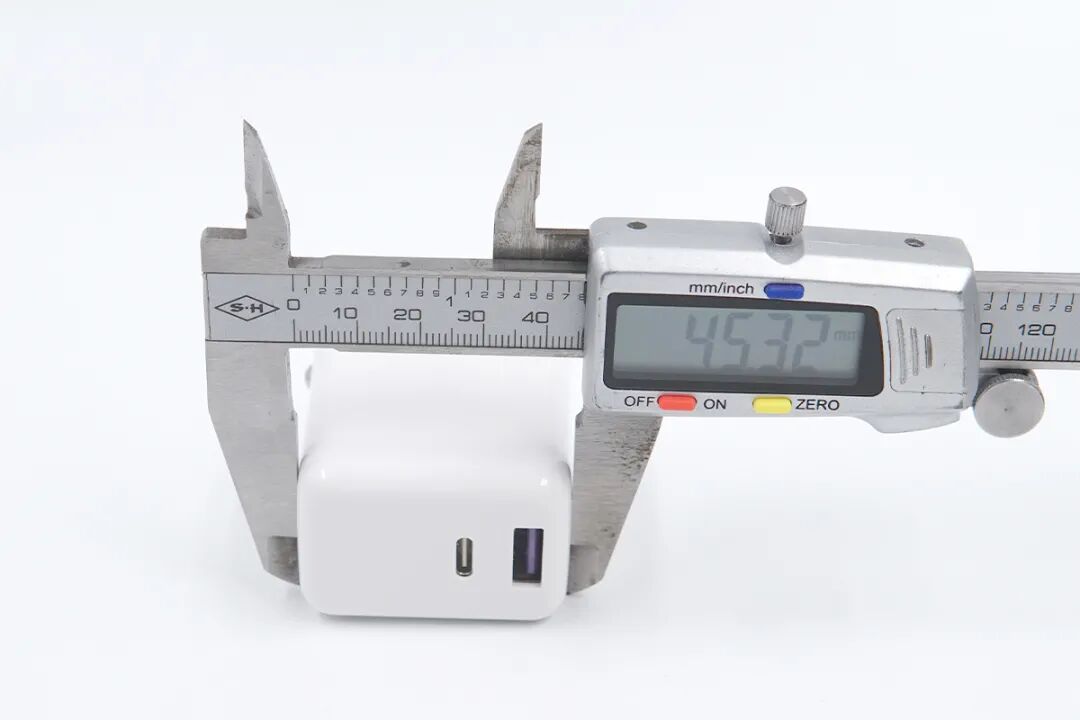

宽度约为45.32mm。

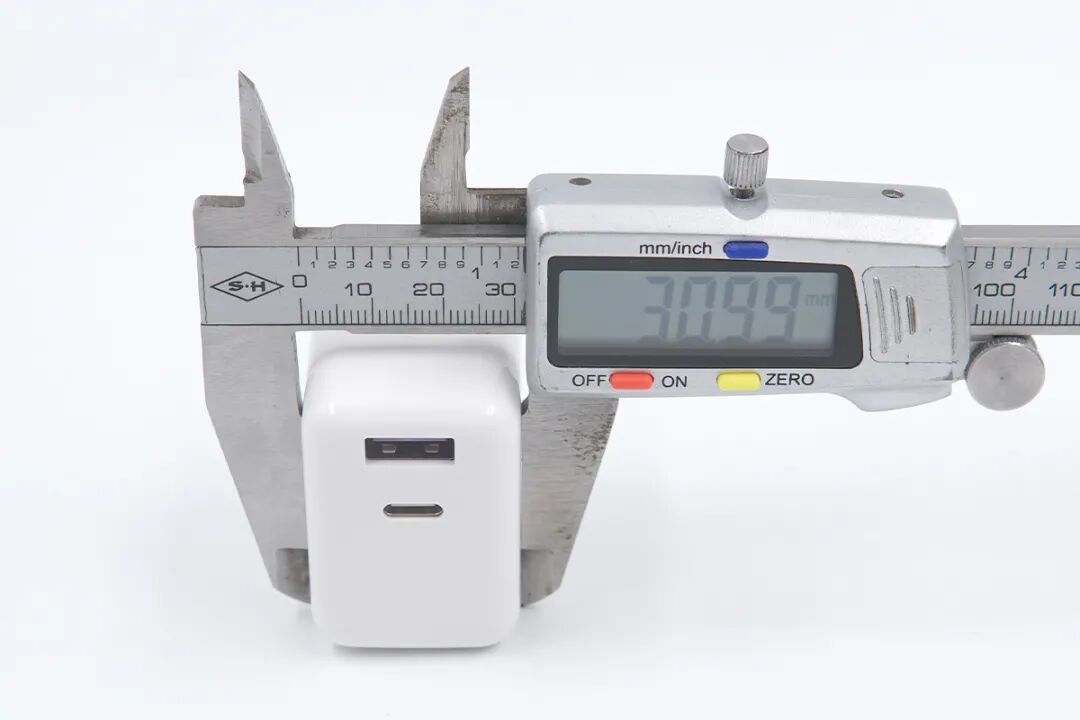

厚度约为30.99mm。已经有了充电器的三围尺寸，可以计算出充电器的体积约为65.0829cm³，继而可以得出功率密度约为1W/cm³。

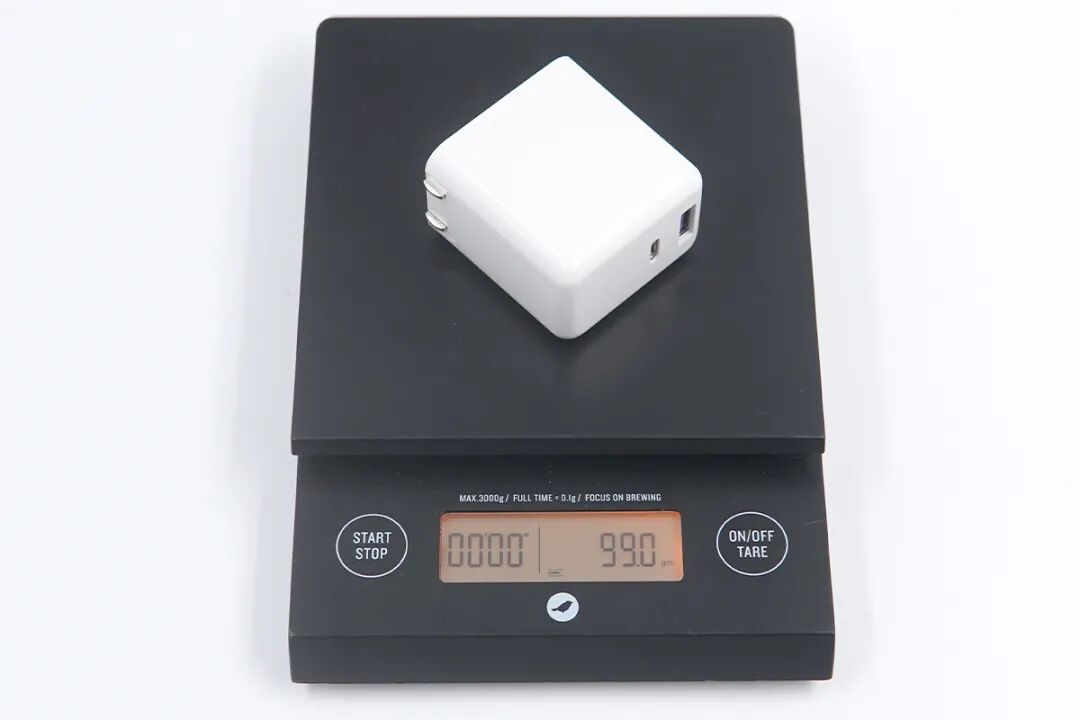

充电器的净重约为99g。

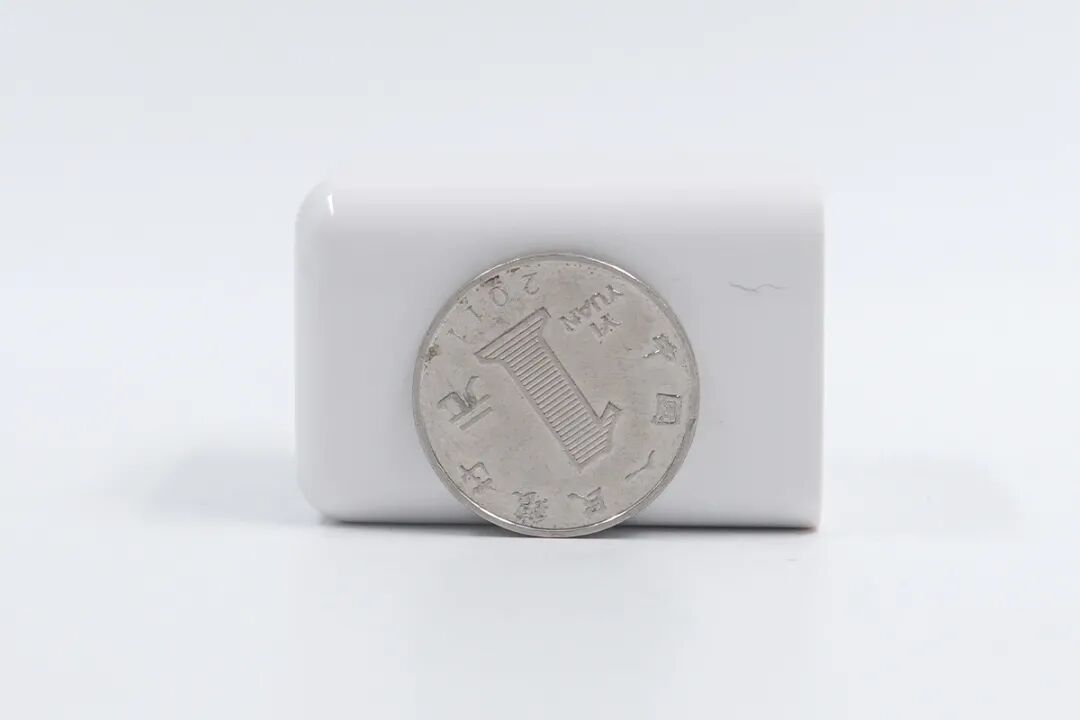

将一元硬币与华为65W氮化镓快充放在一起进行对比，充电器侧面面积略大于一元硬币。

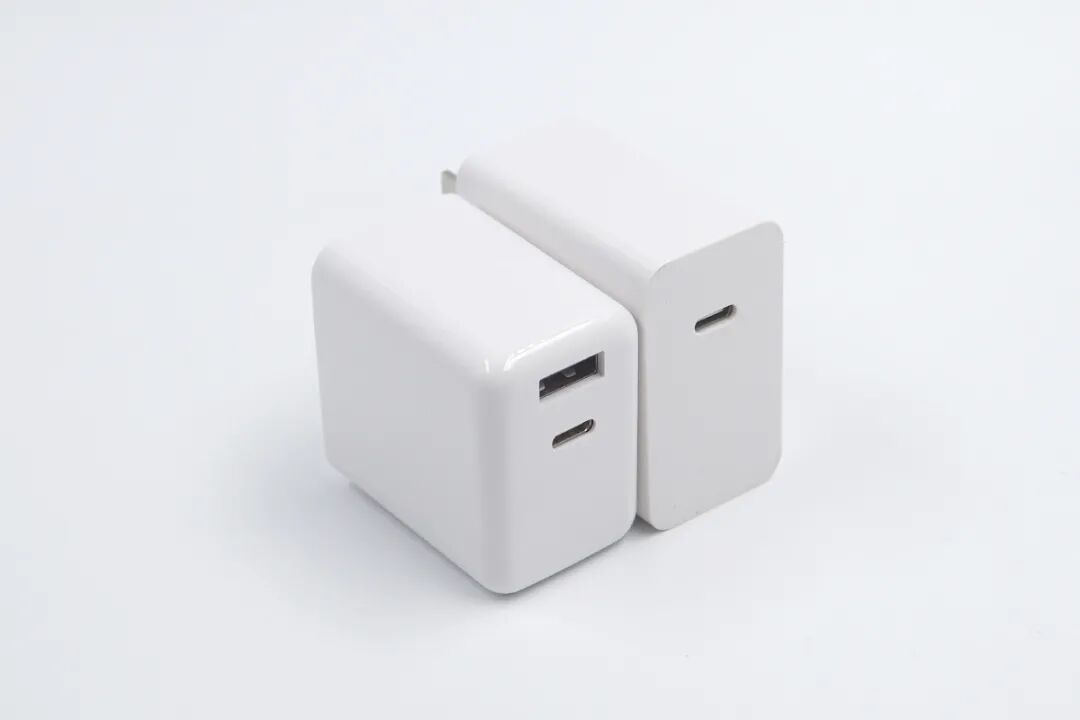

将华为65W氮化镓充电器和华为超级快充多协议充电器（Max 65W）放在一起对比一下大小，可以看出即使是多口充电器，前者仍然比后者要小一些。

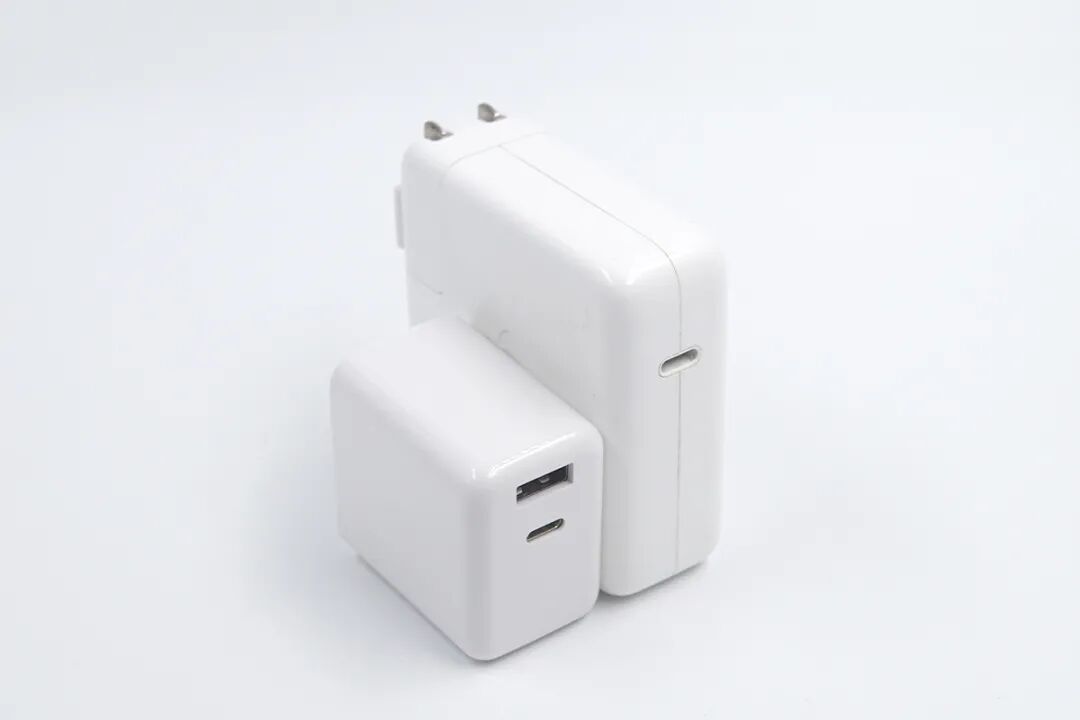

将华为65W氮化镓充电器和苹果61W充电器放在一起对比一下大小，可以看出整个充电器相较于苹果的61W充电器要小的多。

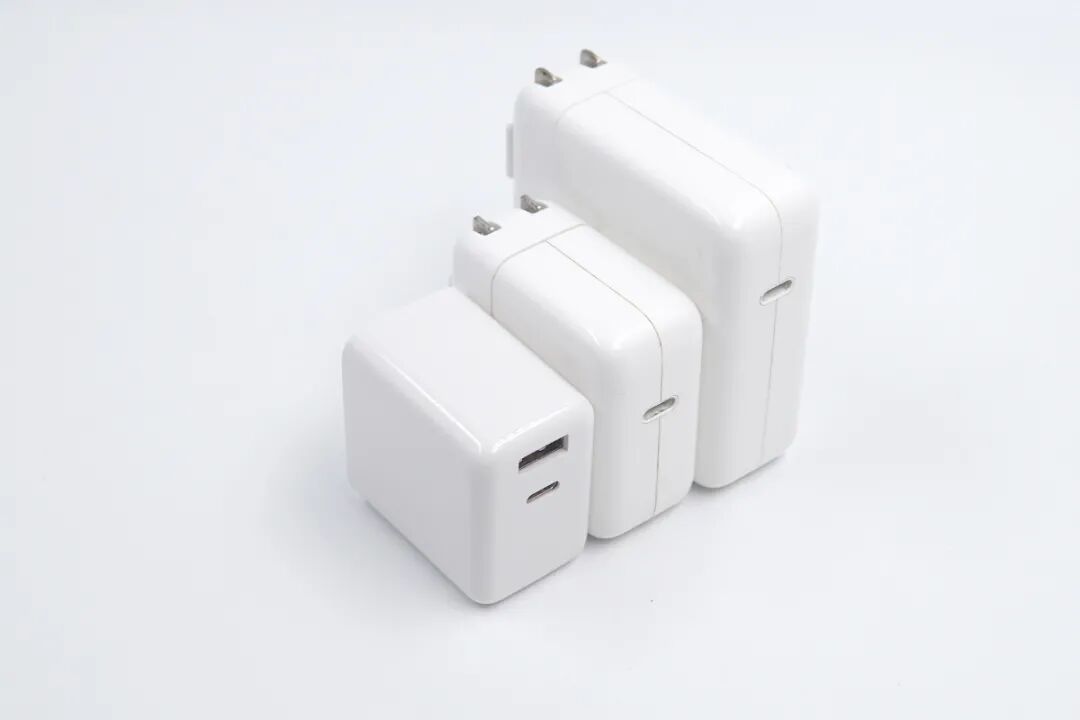

将苹果30W充电器也加入对比，发现三者按照体积从小到大排列分别是华为65W氮化镓充电器、苹果61W充电器、苹果61W充电器。
四、线材展示

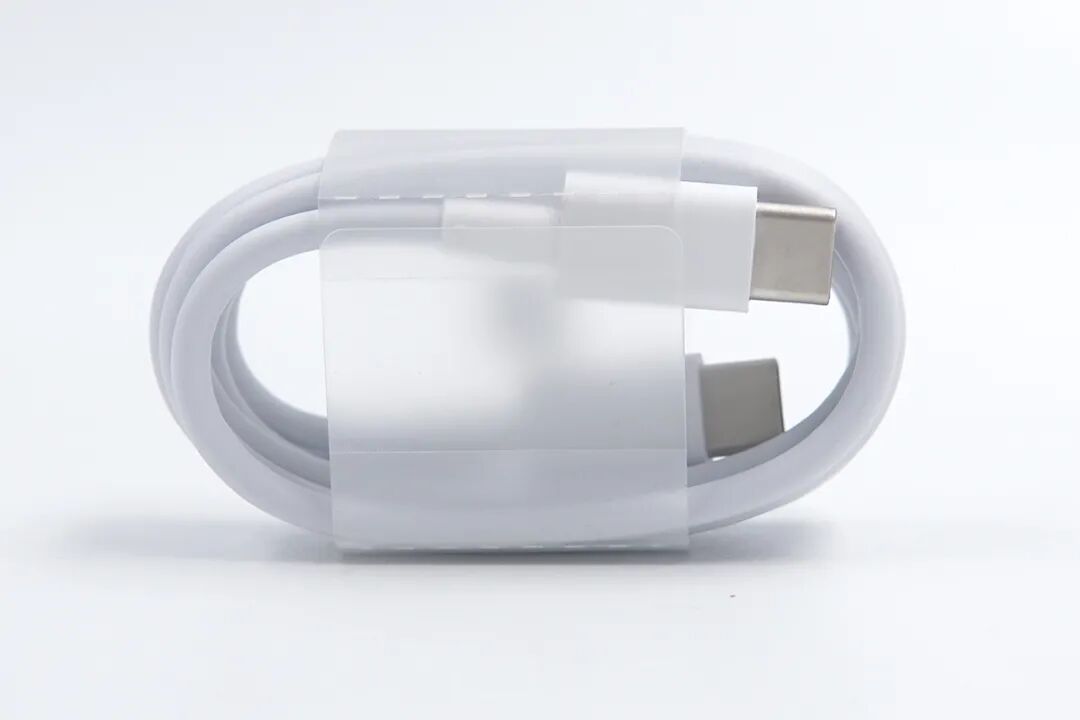

包装盒中还有充电线，线材使用半透明塑料薄膜捆扎，这样可以保证线材的整体性，不会乱，同时还有助于用户整体线材，方便使用。

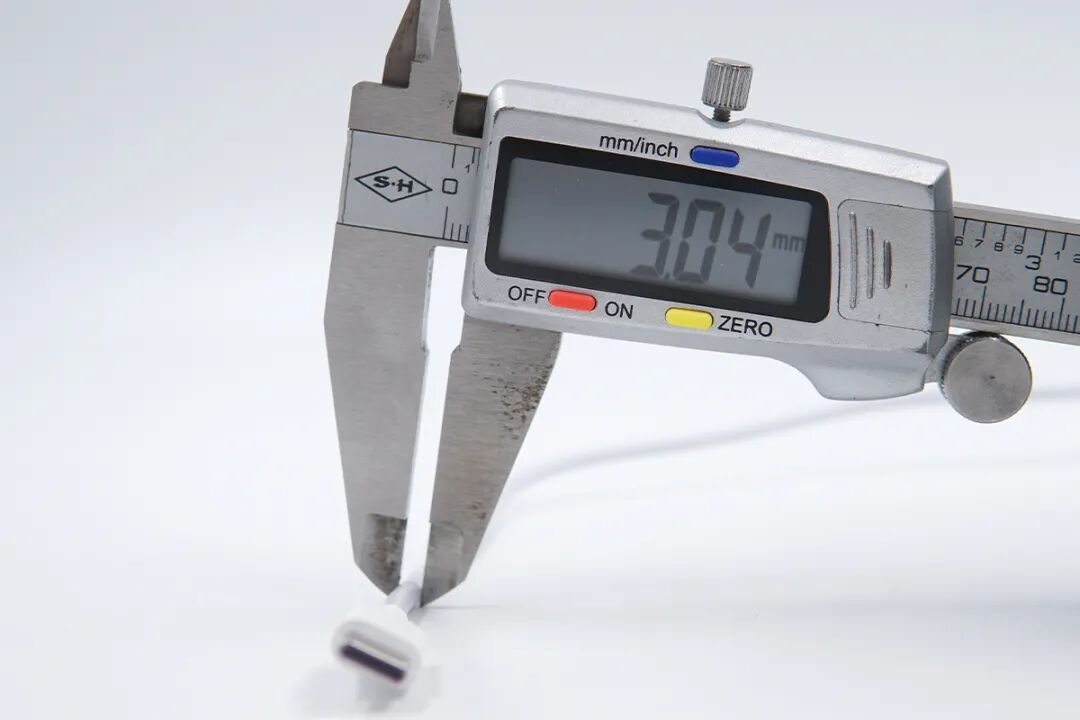

线材的线径为3.04mm。
线材端到端长度约为101cm。

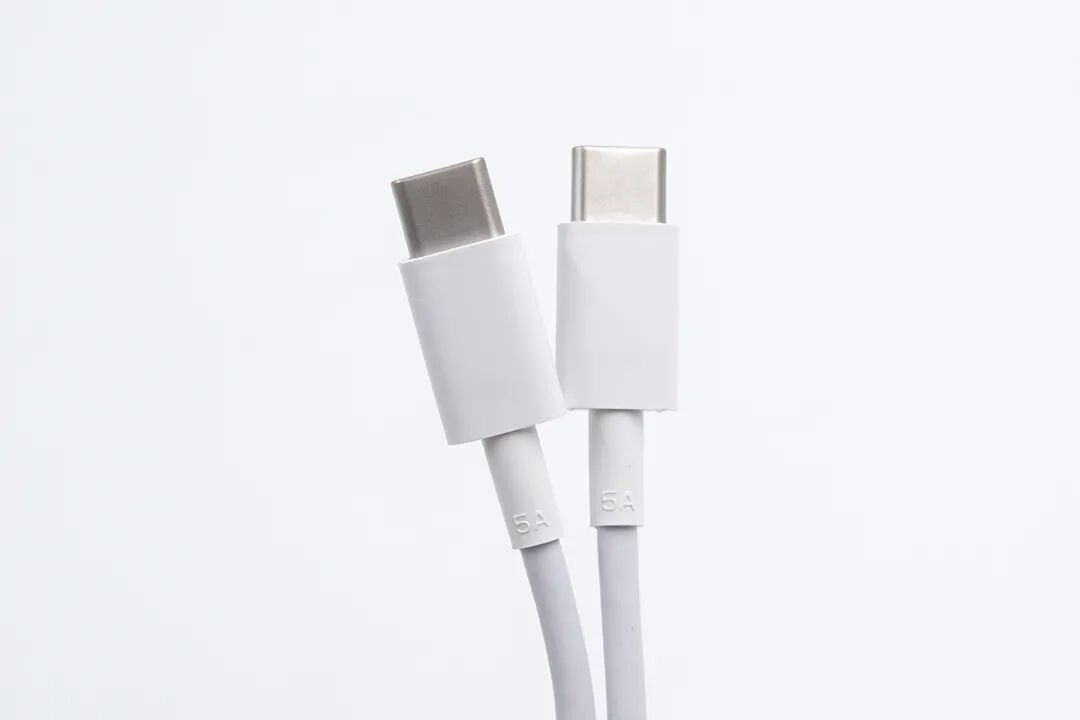

两个接头为均为USB-C，端子头的颜色均为白色，在网尾的连接处还带有5A的参数标识。

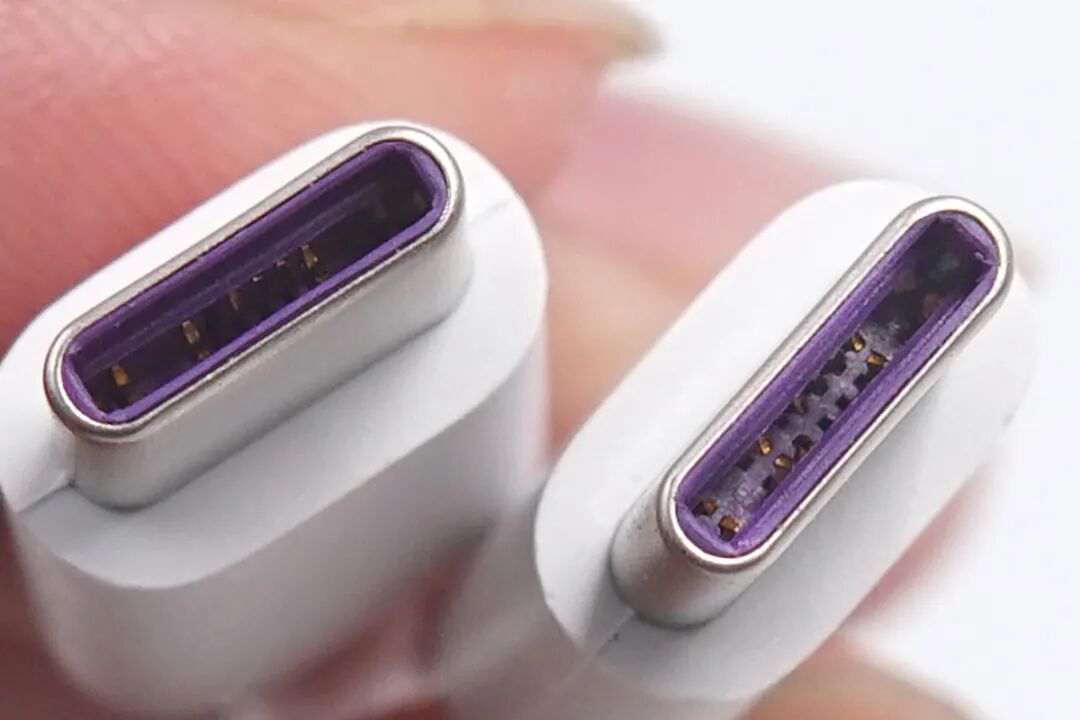

两个USB-C接口内部都是紫色，与USB-A的紫色舌片相呼应。使用微距镜头来看一下USB-C接头的内部设计，左右两侧各9个pin脚共18个针脚。

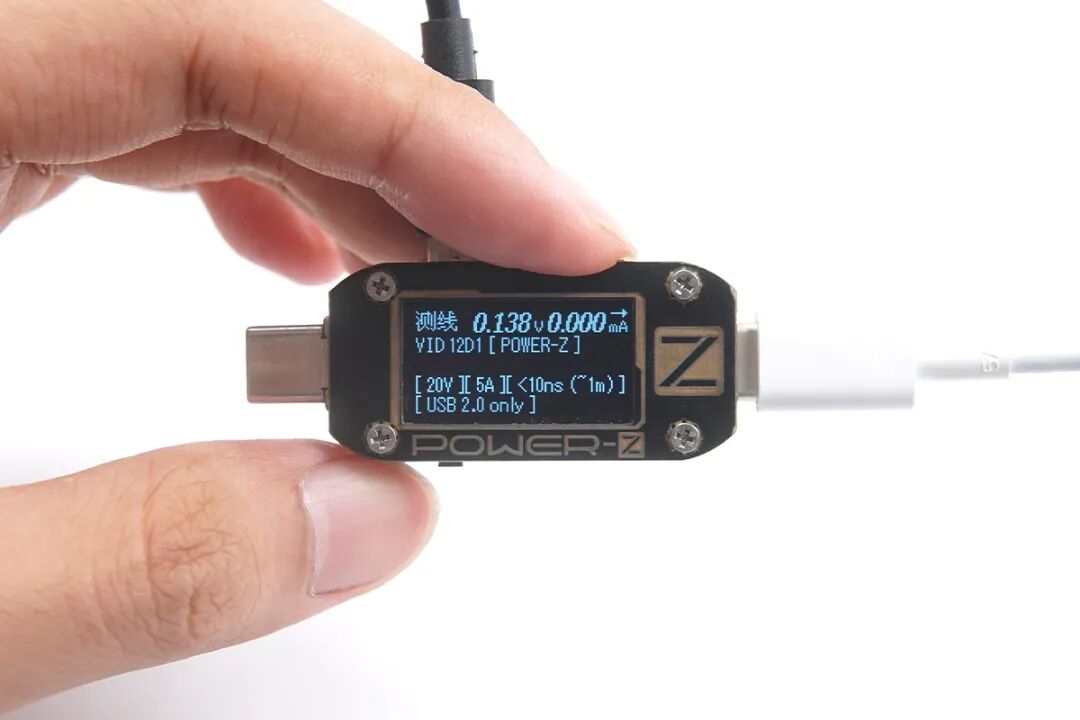

使用ChargerLAB POWER-Z KM001C对线材进行检测，实测支持20V 5A 100W的充电功率，传输标准为USB2.0。
五、快充协议检测
读取USB-C接口的快充协议，实测支持QC2.0、FCP、SCP、PD3.0快充协议。

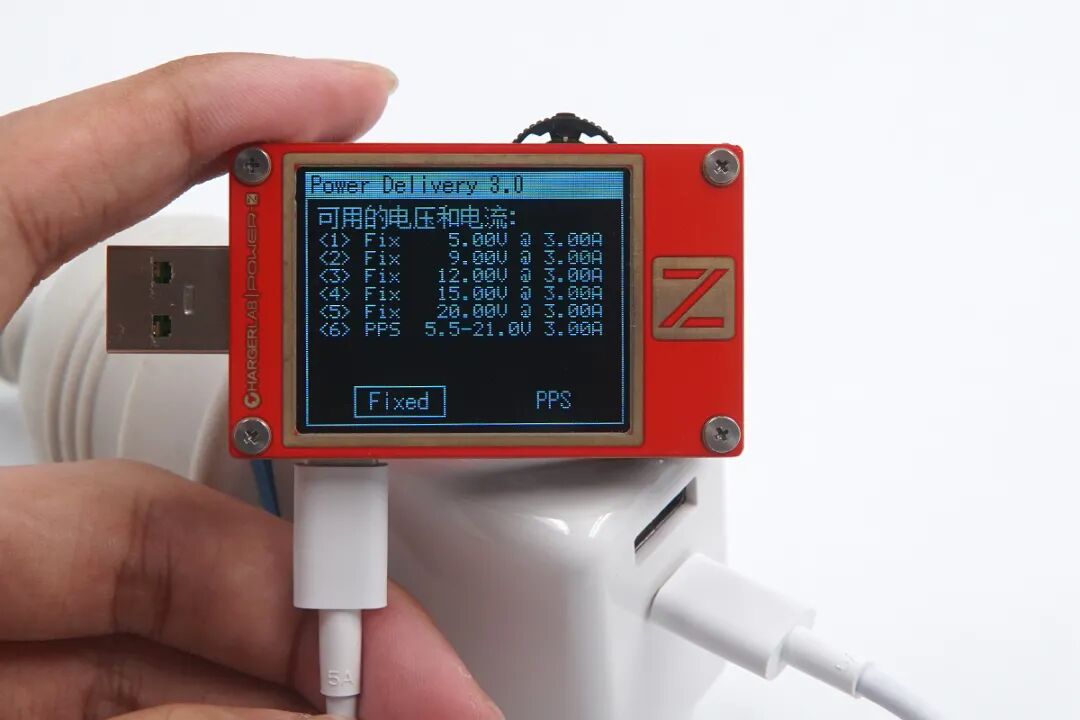

读取USB-C接口的PDO报文，支持5V 3A、9V 3A、12V 3A、15V 3A、20V 3A五个固定电压档位，还支持一组PPS档位：5.5-21V 3.00A。

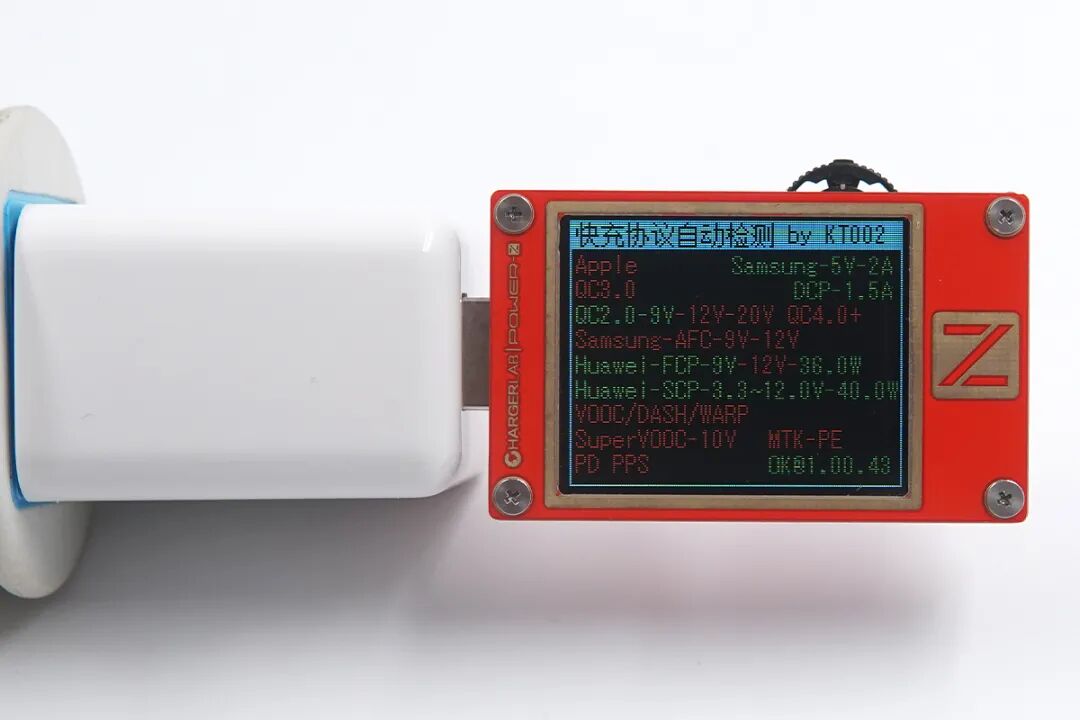

读取USB-A接口的快充协议，实测支持QC2.0、FCP、SCP快充协议。
六、兼容性测试
1、USB-C（白色）

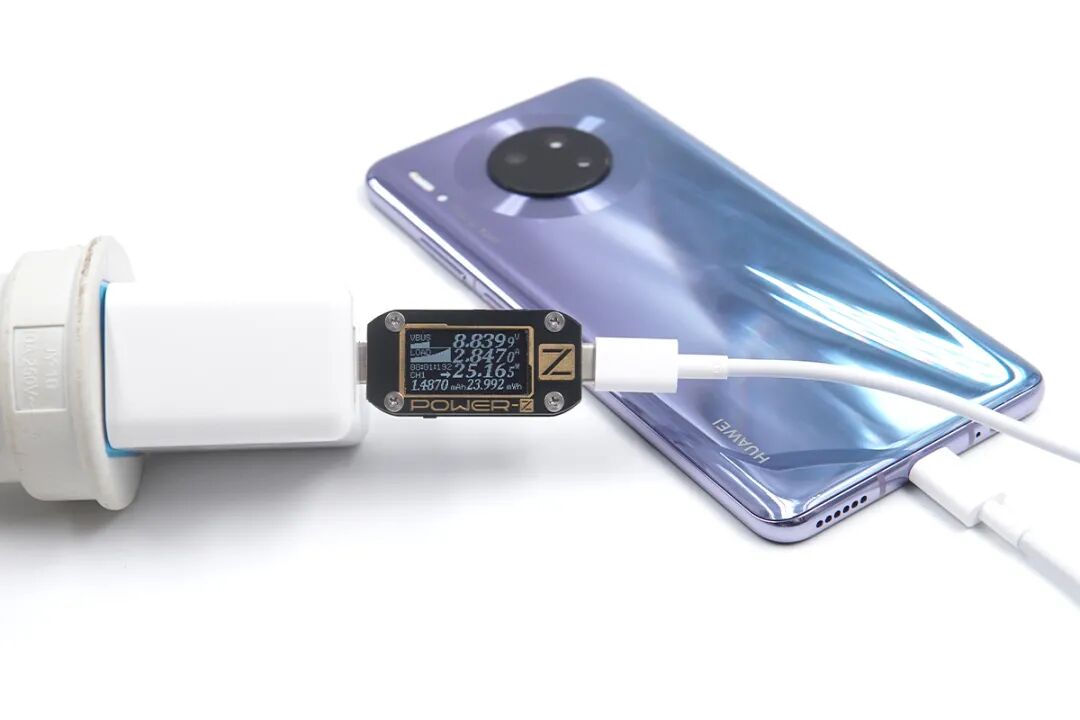

华为 Mate 30 支持SCP、FCP和 USB PD快速充电协议，使用USB-C为华为P30 Pro充电，功率为8.83V 2.84A 25.16W。
iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone11 Pro Max充电，功率为9.05V 2.51A 22.78W。

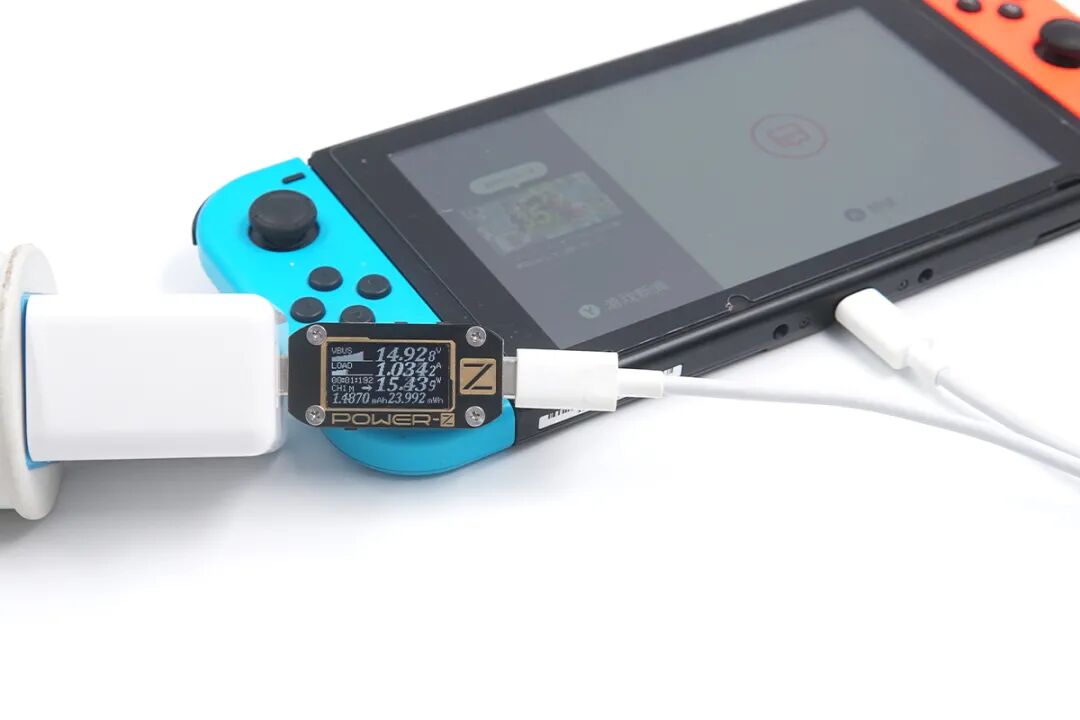

Switch主机支持USB PD快速充电协议，使用USB-C对Switch主机充电，功率为14.92V 1.03A 15.43W。
华为 MateBook 13支持USB PD快速充电协议，使用USB-C对华为 MateBook 13充电，功率为19.90V 2.82A 56.16W。
Macbook Pro 13支持USB PD快速充电协议，使用USB-C对Macbook Pro 13充电，功率为19.87 2.77A 55.18W。

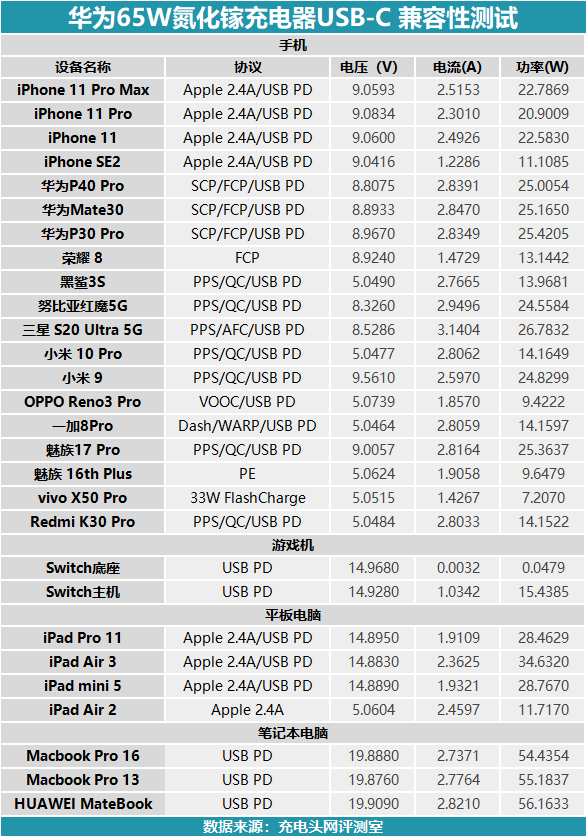

为了方便大家查阅，我们将USB-C接口所有测试数据整理到表格中。大部分设备都可以充电并实现快充，如华为 Mate 30 功率为25.16W，iPhone11 Pro Max 功率为22.78W，特别是华为 MateBook 13功率达到56.16W；OPPO以及vivo系的设备由于充电协议仅支持普通充电；个别设备无法充电，即Switch底座。

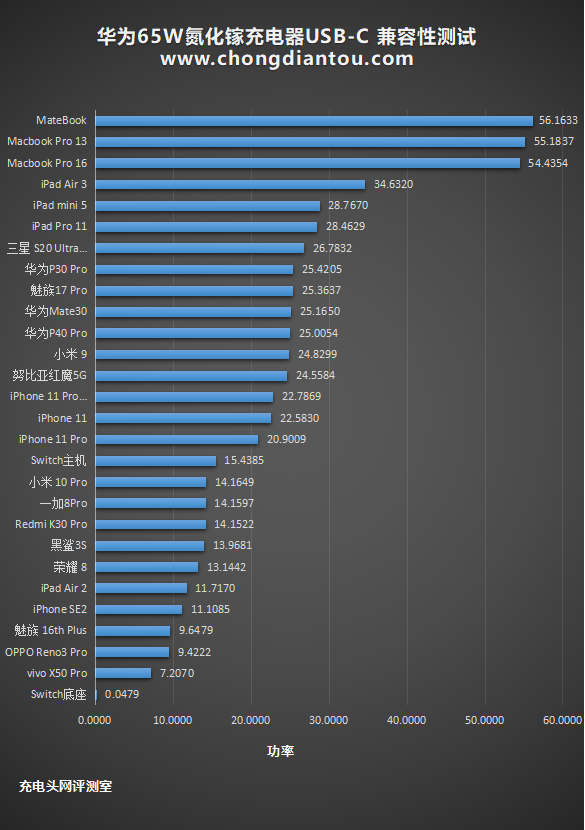

将数据整理为柱状体，排名最高的自然是华为 MateBook 13和两台MacBook，功率都在50W以上；除了Switch底座之外，排在最后的分别是vivo X50 Pro、OPPO Reno3 Pro和魅族 16th Plus，功率都在10W以下。
2、USB-A（紫色）

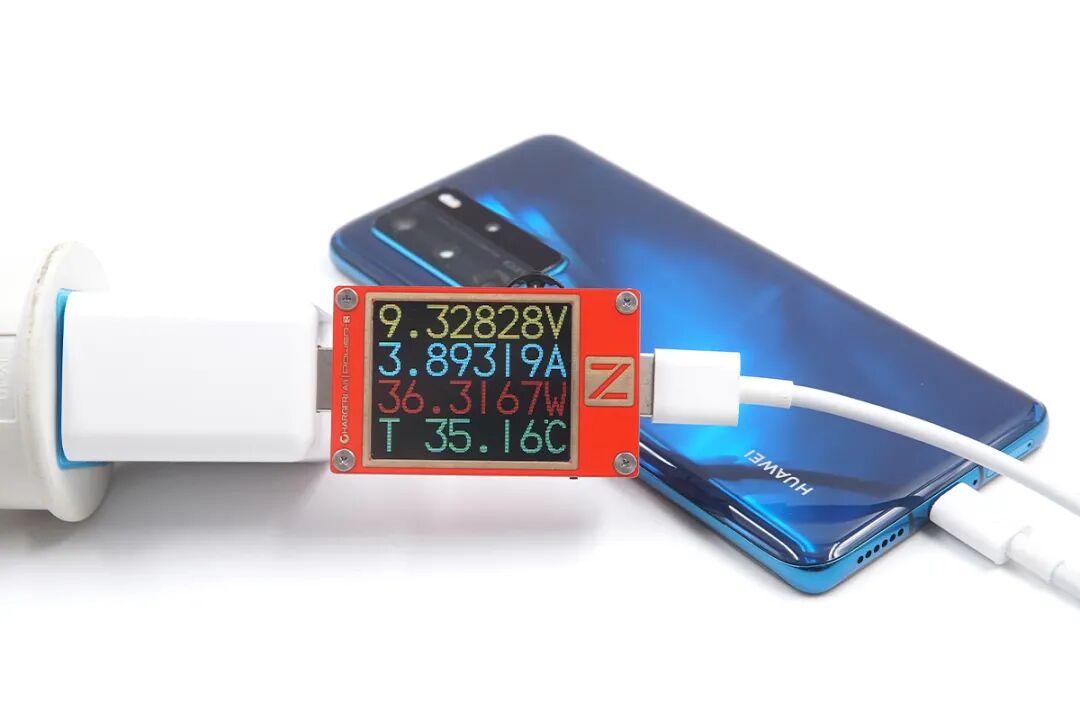

华为 P40 Pro 支持SCP、FCP和 USB PD快速充电协议，使用USB-A为华为P30 Pro充电，功率为9.32V 3.89A 36.31W。

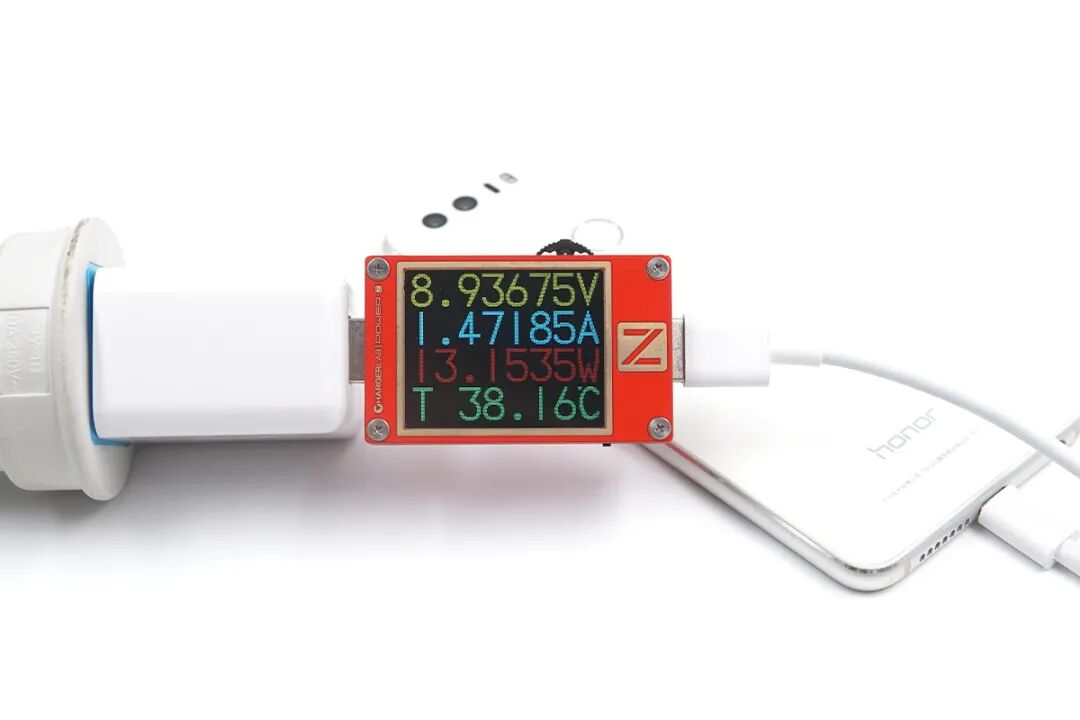

荣耀 8手机支持FCP快速充电协议，使用USB-A对荣耀 8手机充电，功率为8.93V 1.47A 13.15W。

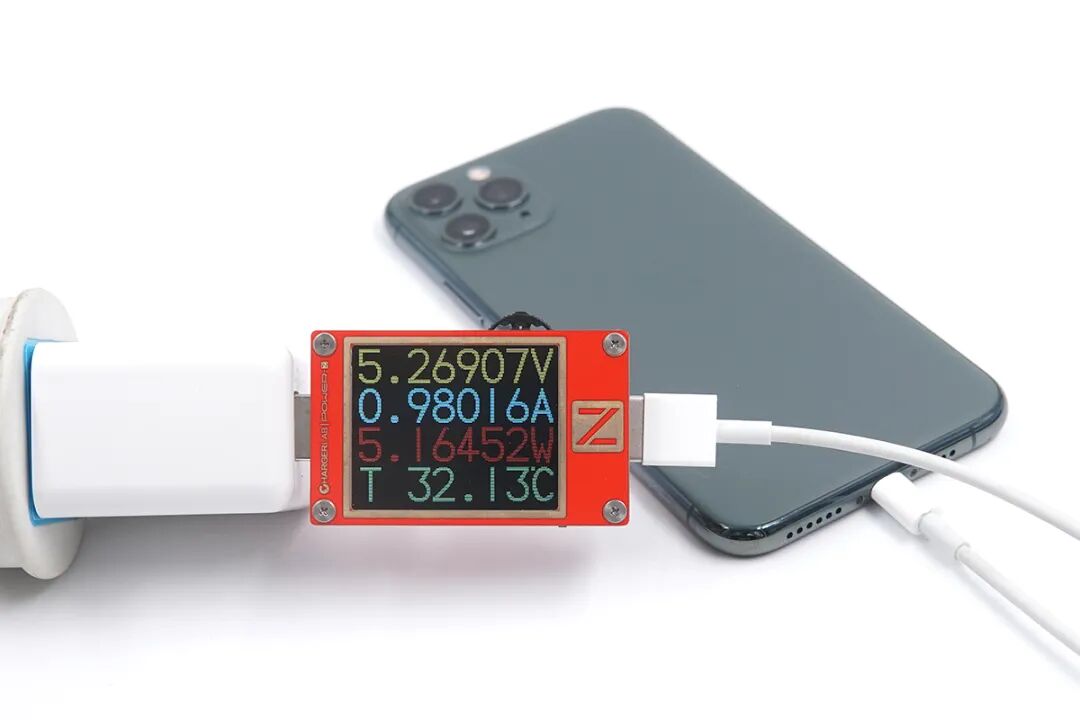

iPhone11 Pro 支持USB PD和Apple2.4A快速充电协议，使用USB-A为iPhone11 Pro充电，功率为5.26V 0.98A 5.16W。

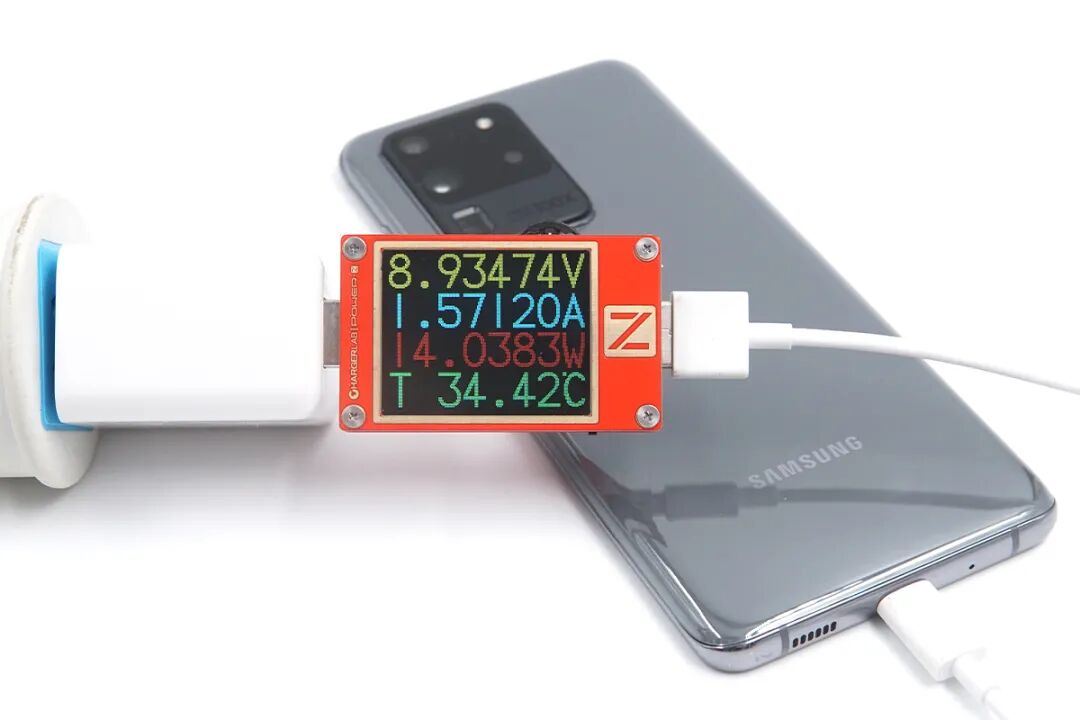

三星 S20 Ultra 5G手机支持PPS、AFC和USB PD快速充电协议，使用USB-A对三星 S20 Ultra 5G手机充电，功率为8.93V 1.57A 14.03W。

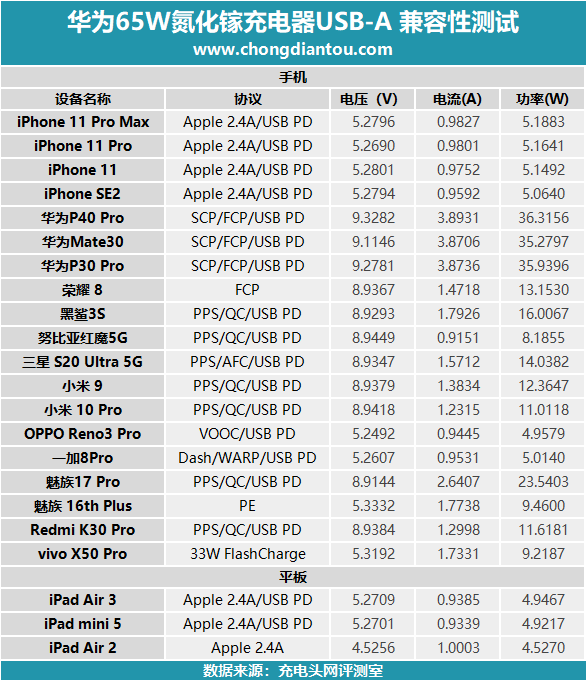

为了方便大家查阅，我们也将USB-A接口所有测试数据整理到表格中。大部分设备都可以充电。华为的三台旗舰手机功率都在30W以上，魅族17 Pro表现也不错，功率为23.54W，其他设备功率都在20W以下。

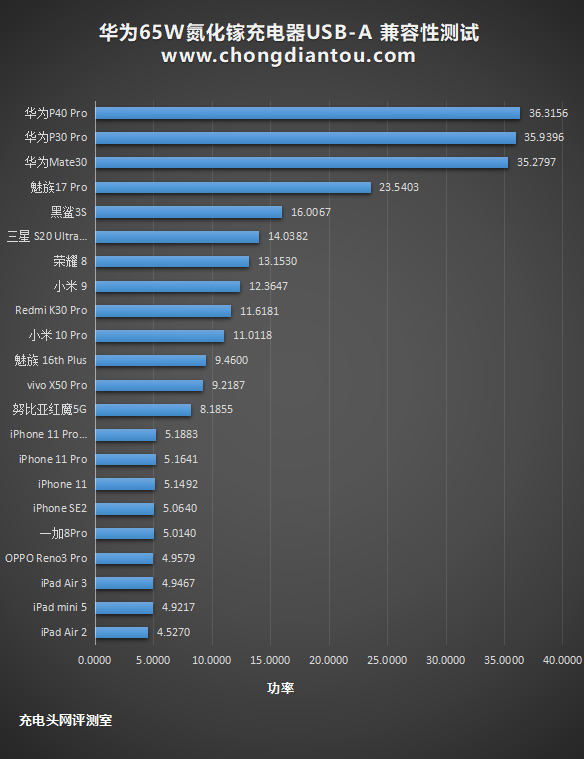

将数据整理为柱状图，排名最高的自然是华为的三部手机，排名靠后的九部手机功率都在5W左右。
七、双口同时输出测试
1、华为 MateBook+华为 P40 Pro

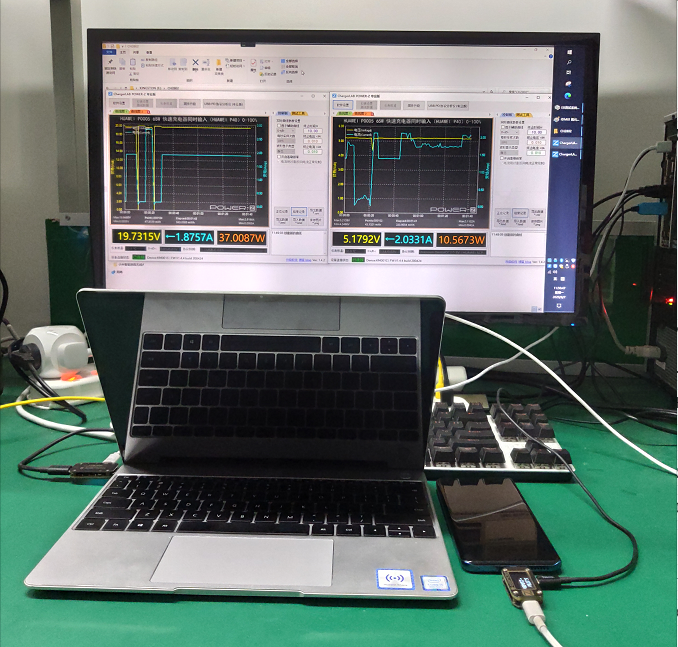

对充电器的多口同时输出进行测试，使用USB-C（白）为华为 MateBook充电，功率为19.72V 1.89A 37.44W，同时使用USB-A（紫）为华为 P40 Pro充电，功率为5.13V 1.87A 9.60W，充电器支持双口同时输出且均处于快速充电状态。

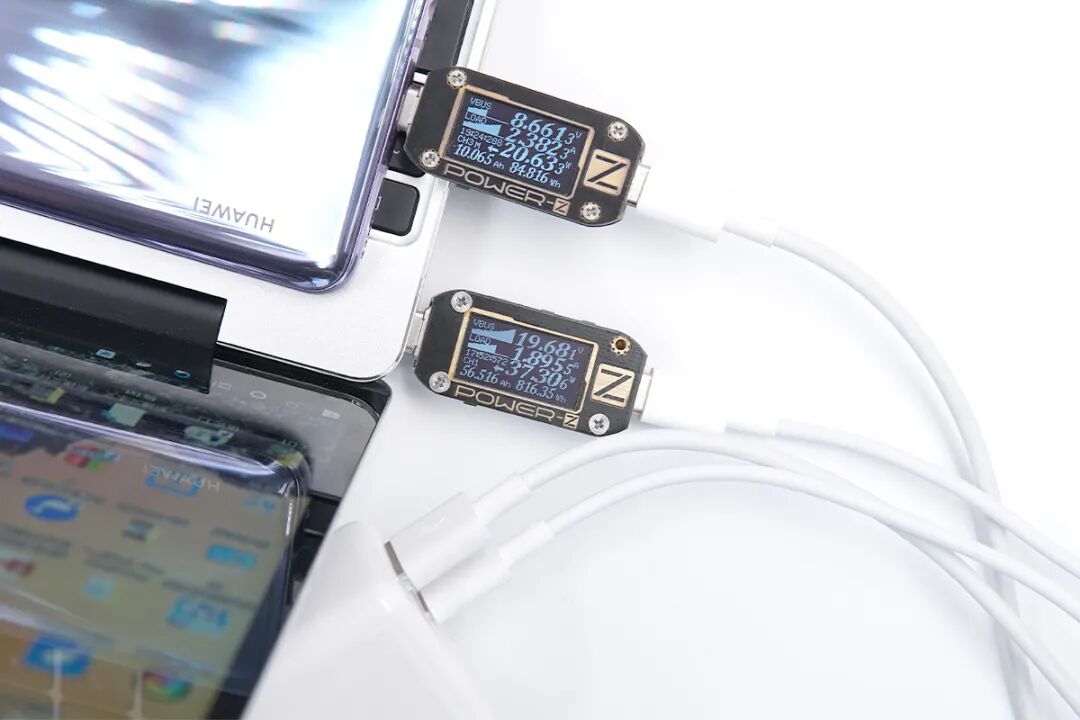

2、华为 MateBook+华为 Mate30
使用USB-C（白）为华为 MateBook充电，功率为19.68V 1.89A 37.30W，同时使用USB-A（紫）为华为 Mate30充电，功率为8.66V 2.38A 20.63W，充电器支持双口同时输出且均处于快速充电状态。

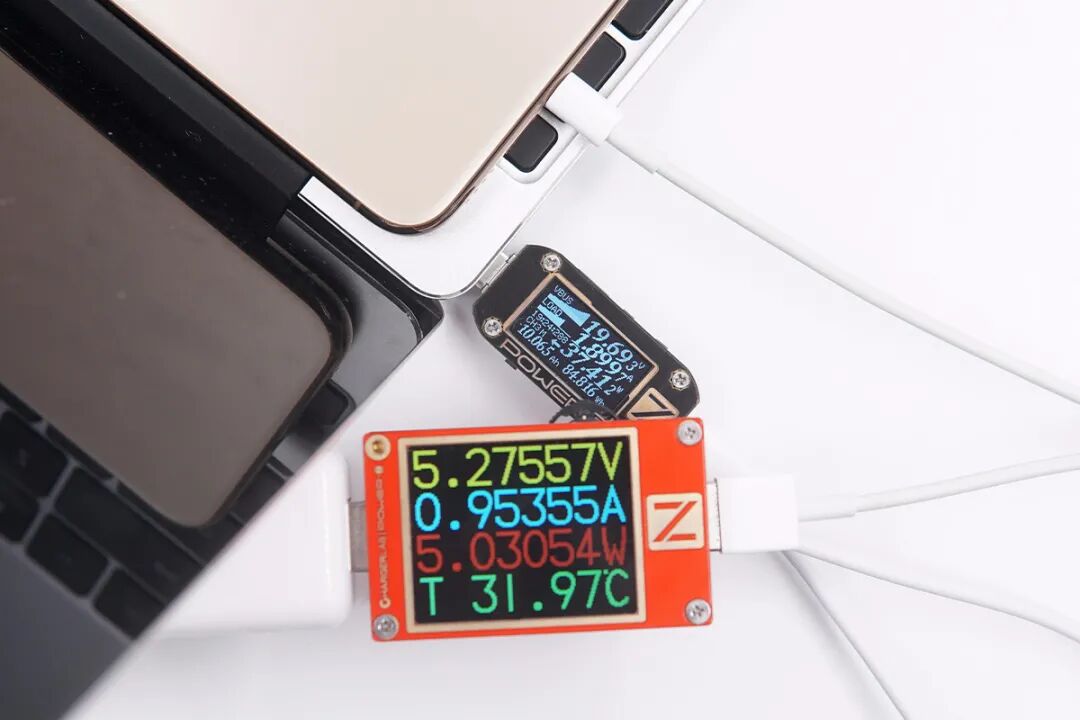

3、华为 MateBook+iPhone 11 Pro Max
使用USB-C（白）为华为 MateBook充电，功率为19.69V 1.89A 37.41W，同时使用USB-A（紫）为iPhone 11 Pro Max充电，功率为5.27V 0.95A 5.03W，充电器支持双口同时输出且均处于快速充电状态。
4、华为 Mate30+华为 P40 Pro

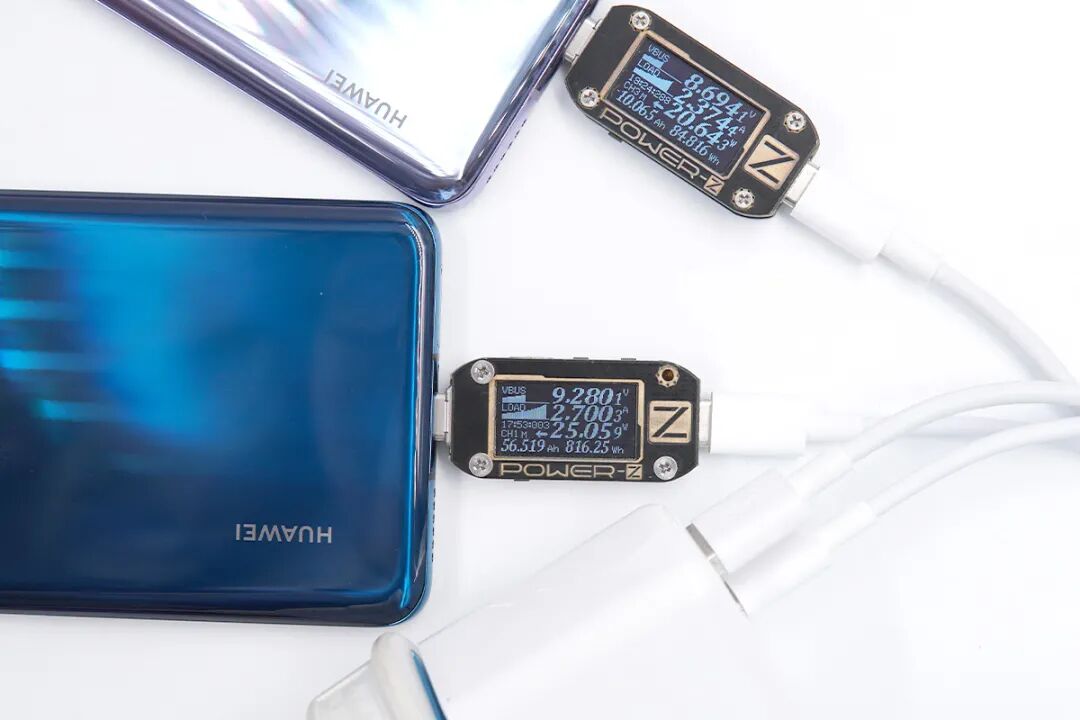

使用USB-C（白）为华为 P40 Pro充电，功率为9.28V 2.70A 25.05W，同时使用USB-A（紫）为华为 Mate30充电，功率为8.69V 2.37A 20.64W，充电器支持双口同时输出且均处于快速充电状态。

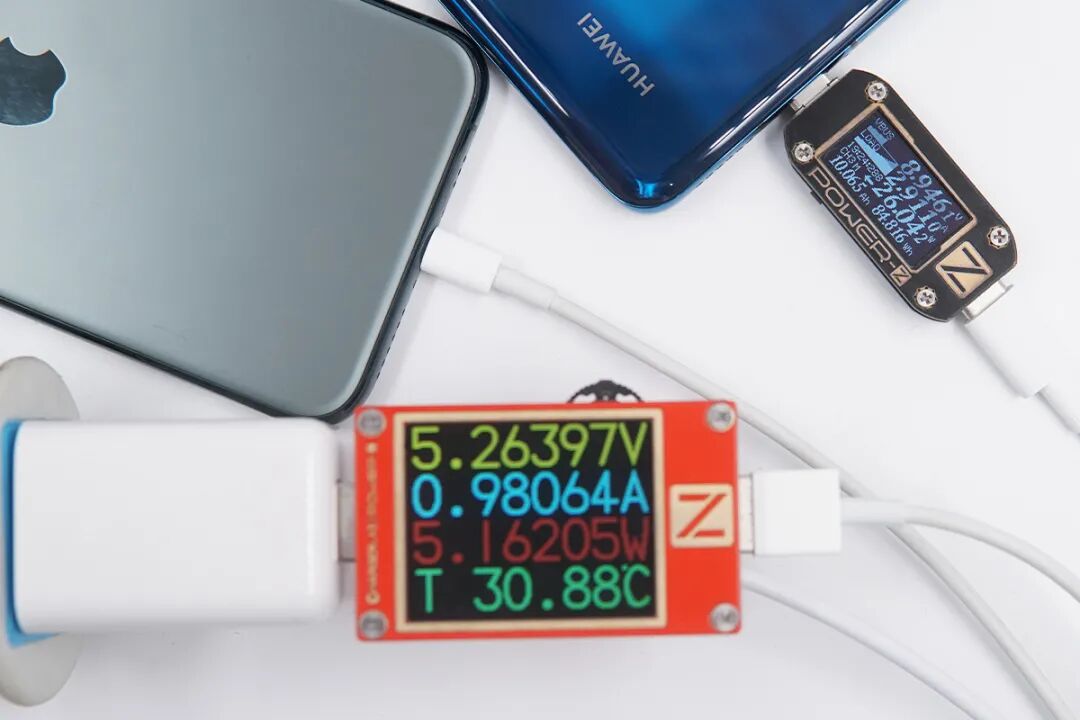

5、iPhone 11 Pro+华为 P40 Pro
使用USB-C（白）为华为 P40 Pro充电，功率为8.94V 2.91A 26.04W，同时使用USB-A（紫）为iPhone 11 Pro充电，功率为5.26V 0.98A 5.16W，充电器支持双口同时输出。
6、华为 P30 Pro+华为 Mate30
使用USB-C（白）为华为 P30 Pro充电，功率为8.88V 2.89A 25.75W，同时使用USB-A（紫）为华为 Mate30充电，功率为8.71V 2.29A 20.02W，充电器支持双口同时输出且均处于快速充电状态。
八、温升
得益于氮化镓功率器件成功量产商用，大功率充电器小型化得以实现，让消费者可以享受这种新时代科技，很多读者非常关心氮化镓充电器发热量，所以我们加入了温升测试，但首先要明白几个温升测试小知识。
充电器热量跟功率密度、效率值、内部方案设计、环境温度等等有关，功率密度低的产品因为体积大有足够的空间让元件布局隔开，表面温度会较低，但体积往往十分巨大。而功率密度高的产品，内部往往采用了立式插板元件堆叠等设计，尽可能地将充电器做小方便用户携带，理论上温度会比功率密度低的产品热。
另外单口充电器与多口充电器因为电路设计上不同的发热也有区别，单口充电器属于AC to DC直接输出方式，多口充电器则是AC to DC to DC，经过二次压降发热量相对单口充电器会高一点。
作为参照，满载一小时测试中，低功率密度的氮化镓充电器满载温度一般在60-70度之间，而高功率密度的单口氮化镓充电器一般在70度左右，高功率密度的多口氮化镓充电器温度一般都会超过70度。

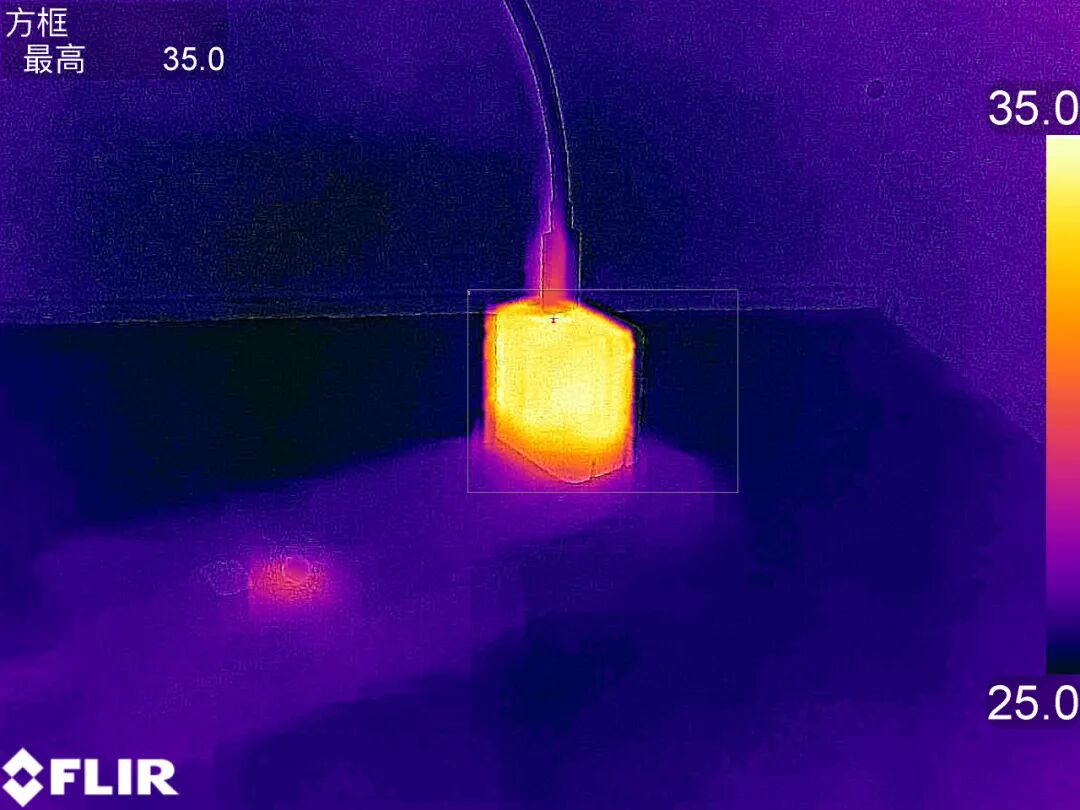

对华为65W 1A1C 氮化镓充电器的温升进行测试，测试条件为在温度约为25℃的恒温箱内以20V 3.25A 65W的功率持续输出一小时进行测试。开始充电前，充电器最高温度为35.0℃。

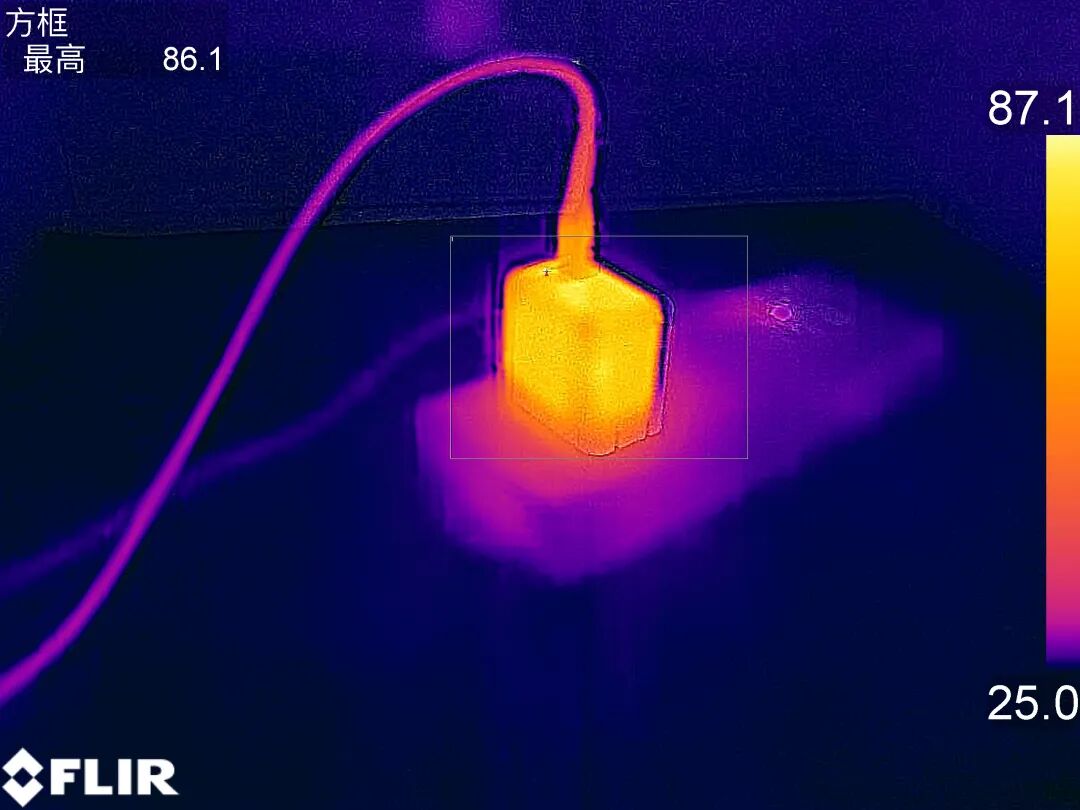

一小时后，当前最高温度为86.1℃，温度上升了61.1℃，高温集中在充电器上端，整体比较均匀。
再来看另外一侧，当前最高温度为90.3℃，温度上升了约65.3℃，高温集中在充电器上端，整体比较均匀。
温升测试小结
一小时满载温升环节是用来测试充电器在极限使用的情况下的发热情况，用户日常使用中很少会遇到这种长时间满载的情况。手机、平板、充电宝等数码设备功率不大，温升会较为缓和，而笔记本充电则会随着电量逐渐饱和而降低功率，发热也会同步降低。
目前国家标准中对充电器表面温度要求是，不高于95度，华为这款多口65W氮化镓充电器测试最高温度比国家标准低，符合安全使用标准。
九、带载测试
1、最大输出功率

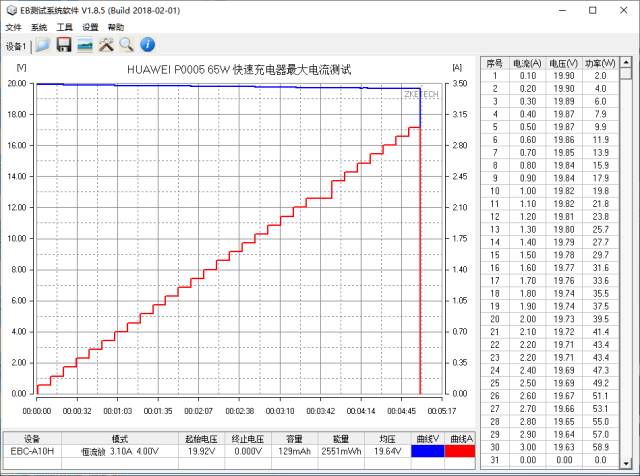

使用EB程控电子负载测试华为65W 1A1C 氮化镓充电器的最大输出功率，以0.1A为电流步进幅度，10秒为时间间隔，最终录得最大输出为19.63V 3.00A 58.9W。
2、持续输出稳定性

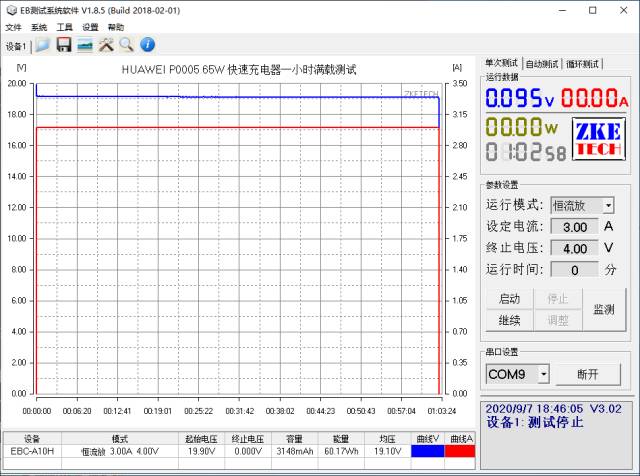

按照额定功率20V 3A满载进行稳定性测试，测试时间为一小时，测试过程中电压值呈水平直线，无明显波动情况，长时间满载也十分稳定。
十、充电实测
华为65W 1A1C 氮化镓充电器支持最高65W的功率输出，带有一个USB-C输出接口和一个USB-A输出接口，同时输出时均为快充输出，所以小编模拟日常的使用情况对充电器同时输出华为 MateBook和华为 P40 Pro的充电全程进行测试。

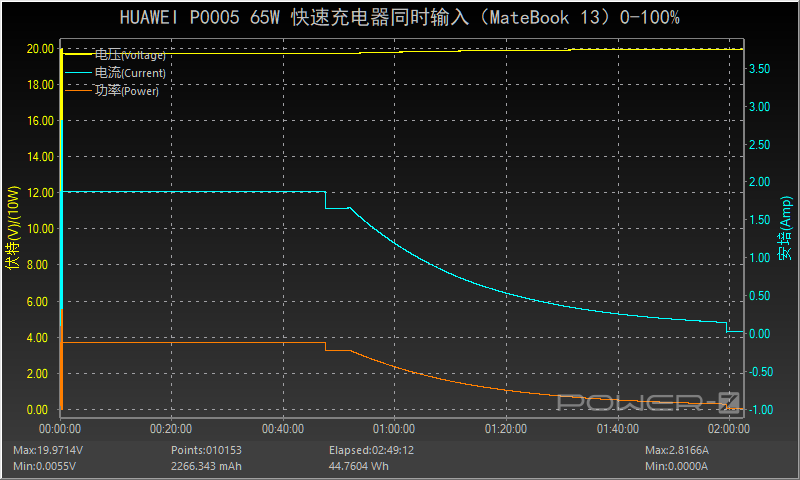

使用USB-C（白色）为华为 MateBook充电，开始时便握手了20V 2A充电档位，约47分前电压、电流以及功率平台均处于稳定输入状态；随后电流下降到2A以下，温度了约5分钟；52分后，功率随着电流的逐渐下降而下降直至充电结束，全程耗时约2小时，最高功率为19.61V 2.81A 55.25W。

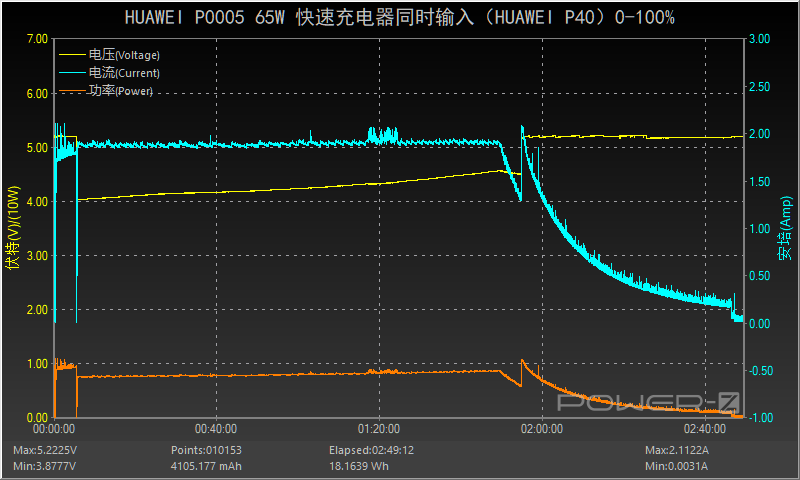

接下来再看看USB-A（紫色）为华为 P40 Pro充电的情况，7分钟前，电压稳定在5V，电流在2A上下震荡；7分钟后，电压下降到4V，并逐渐爬升，电流温度在2A左右；1小时50分，电流下降，最低到1.3A；1小时55分，电压上升至5V，电流上升至2A左右；随后功率和电流呈逐渐下降的趋势直至充电结束，全程耗时约2小时45分，最高功率为5.18V 2.1A 10.92W。
十一、纹波测试
市面上绝大部分数码产品的充电器（电源适配器）都是直流输出充电器，通过交流电整流、滤波、稳压等环节后取得，输出电压中带有的周期性与随机性杂波信号，电压值上下快速轻微波动就像水波纹，所以称为纹波。
对于不同设计不同用料的充电器滤波程度不同，纹波大小也存在区别，所以充电头网加入了纹波测试，方便用户获知测试产品的纹波测试参数。
1、100V 60Hz
华为65W 1A1C 氮化镓充电器在100V 60Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

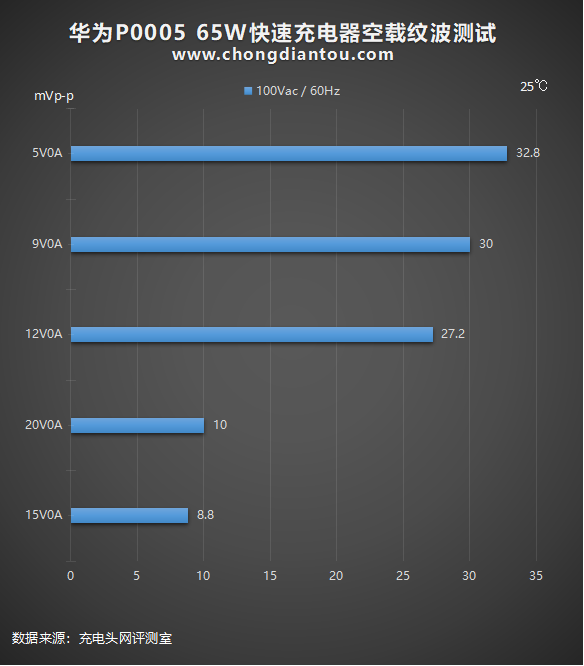

空载情况下：5V0A、9V0A、12V0A、20V0A、15V0A，输出时纹波峰峰值为：32.8mVp-p、30mVp-p、27.2mVp-p、10mVp-p、8.8mVp-p。
重载情况下：9V3A、12V2A、15V2A、12V3A、9V2A、5V2A、5V3A、20V2A、15V3A、20V3A，输出时纹波峰峰值为：32mVp-p、31.2mVp-p、30.8mVp-p、30mVp-p、29.2mVp-p、24.8mVp-p、22.8mVp-p、20.8mVp-p、0mVp-p、0mVp-p。
2、220V 50Hz
在220V 50Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

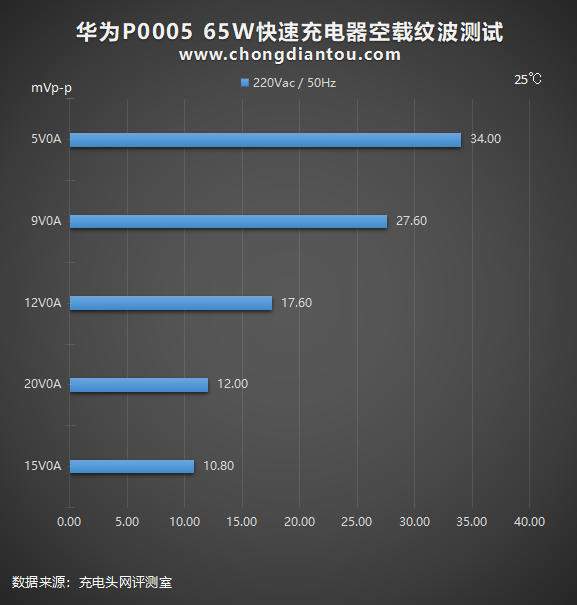

空载情况下：5V0A、9V0A、12V0A、20V0A、15V0A，输出时纹波峰峰值为：34mVp-p、27.6mVp-p、17.6mVp-p、12mVp-p、10.8mVp-p。

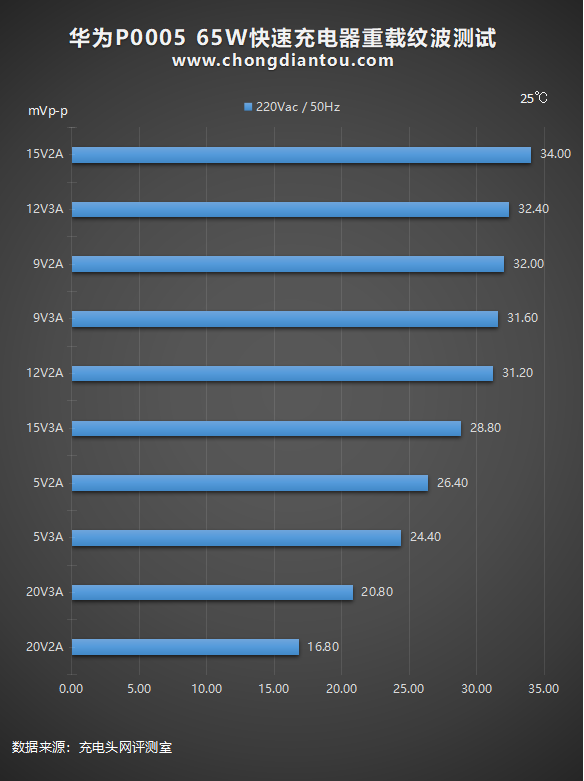

重载情况下：15V2A、12V3A、9V2A、9V3A、12V2A、15V3A、5V2A、5V3A、20V3A、20V2A，输出时纹波峰峰值为：34mVp-p、32.4mVp-p、32mVp-p、31.6mVp-p、31.2mVp-p、28.8mVp-p、26.4mVp-p、24.4mVp-p、20.8mVp-p、16.8mVp-p。
纹波测试小结
国家标准中充电器纹波要求是不高于200mV，华为65W 1A1C 氮化镓充电器在200V 50Hz、240V 60Hz输入电压下，所有输出功率纹波峰峰值均低于200mV这个标准很多，表现不错。
十二、空载测试

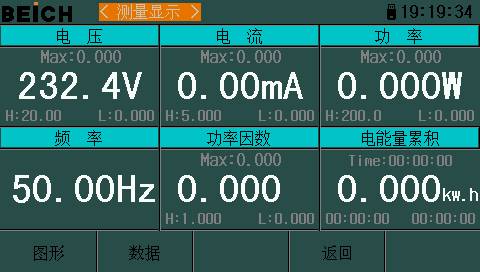

功率计测试显示，未插入充电器时电流和功率都是0。

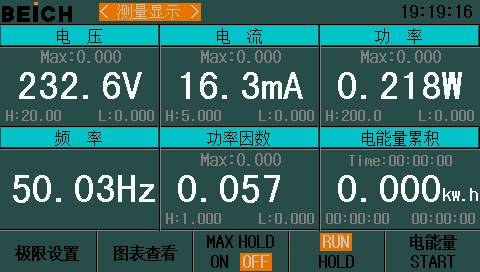

充电器插入插座后，经过功率计测试，华为65W 1A1C 氮化镓充电器的空载功率为0.218W。
充电头网总结
华为65W氮化镓双口超级快充充电器全白色亮面工艺，前端圆弧边角背部是直面设计，拥有一个USB-C PD输出口、一个USB-A输出口，采用可折叠插脚设计方便差旅用户使用。
输出接口配置方面，USB-C接口实测支持QC2.0、FCP、SCP、PD3.0快充协议，拥有5V 3A、9V 3A、12V 3A、15V 3A、20V 3A五个固定电压档位，还支持一组PPS档位：5.5-21V 3.00A；USB-A接口实测支持QC2.0、FCP、SCP快充协议。
在实际的兼容性测试中对于设备的快充支持情况表现的不错，为华为系旗舰设备如华为 P40 Pro充电表现优异，全部支持快充协议；得益于兼容PD3.0Apple家的设备充电表现也不错；多口输出方面，USB-C+USB-A同时输出有多种充电模式，满足用户需求。
总体上来看华为65W 1A1C 氮化镓充电器在性能方面的表现可圈可点，支持的快充协议广泛，尤其是华为自家的设备，支持同时为包括笔记本在内的两台台设备同时充电，非常适合心仪华为全家桶的用户。
