iPhone 12姗姗来迟，除了5G、A14，原本最高18W的PD快充也提升至20W，众多配件品牌也纷纷发布自家的20W充电器。在如今20W充电器性能外观都大同小异的情况下，JSAUX 20W PD Mini 充电器是市面上少见的采用折叠插脚设计的20W快充头，并拥有海蓝色配色，与今年的iPhone12主打色相呼应。

一、开箱展示

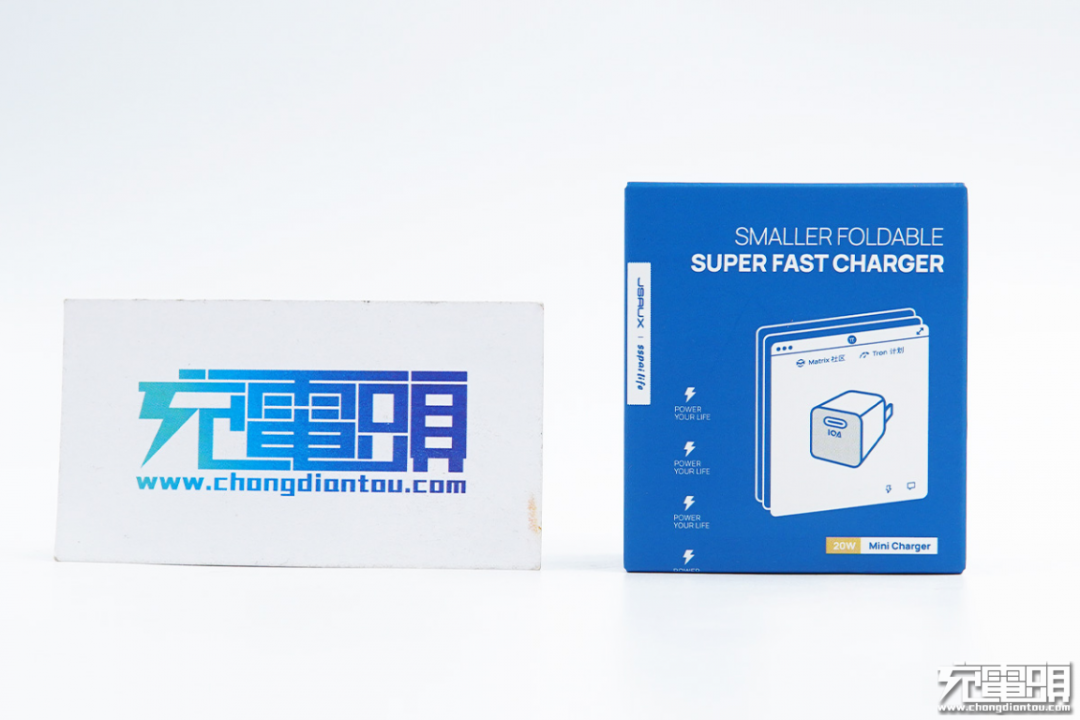

JSAUX 20W PD充电器的这个包装非常少见，整体以蓝色为主，文字图案都是白色，搭配起来非常和谐，在一众白色包装中非常吸睛。初看有些动漫风，但不是那么“幼稚”，受众应该不窄。正面中间为产品“漫画”，左侧是几大卖点。

顶部也很有意思，算是一幅画，左边是电量由少到多，右边是“Connect More Power More”，这句话实在是戳中了快充的痛点，就看后面的测试中JSAUX的20W PD充电器到底能不能做到。

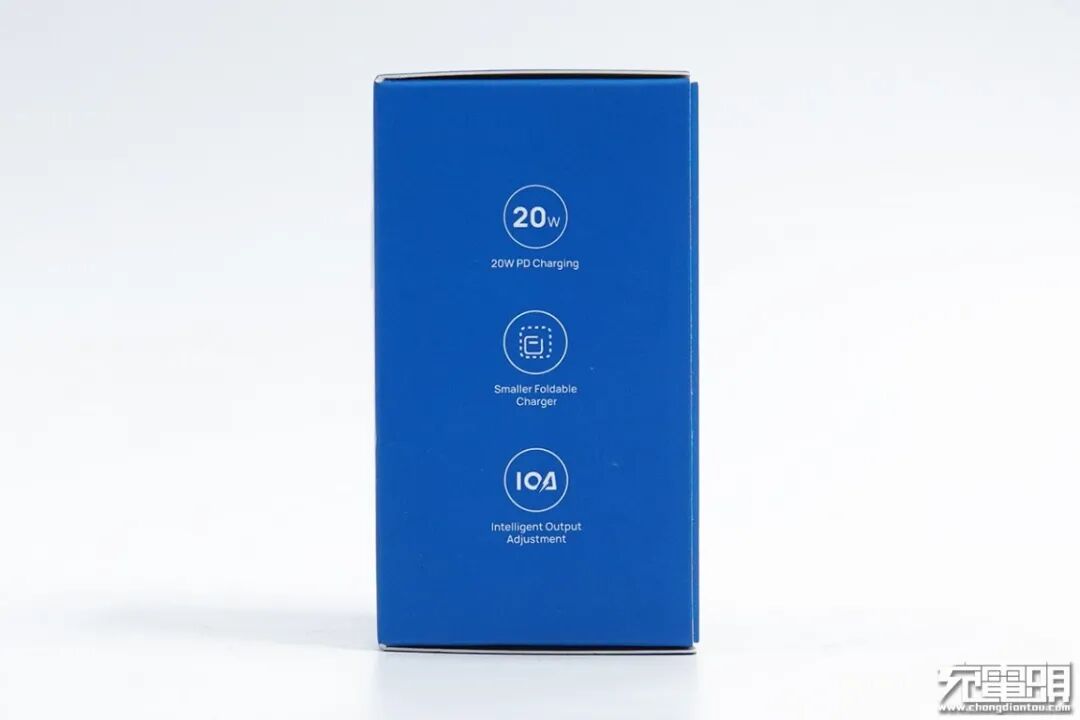

侧面印有三大卖点，大概意思是20W PD、体积更小，智能调节。

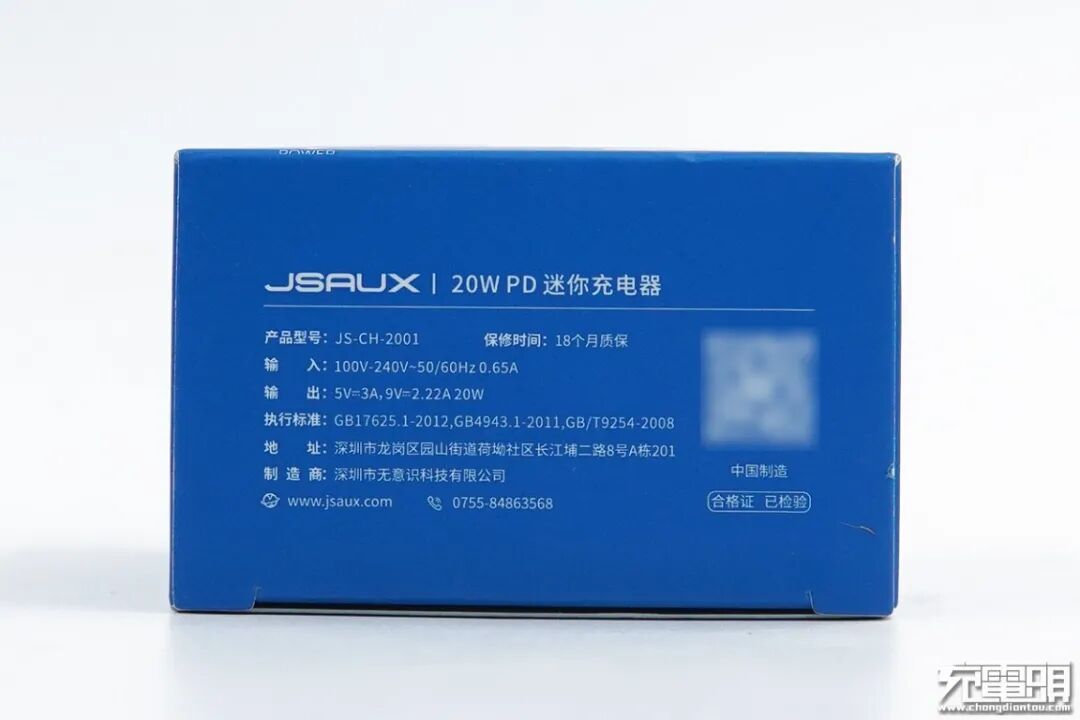

底部印有参数，摘录如下：
产品型号：JS-CH-2001
保修时间：18个月质保
输入：100V-240V 50/60Hz 0.65A
输出：5V3A 9V2.22A 20W
地址：深圳市龙岗区园山街道荷坳社区长江埔二路8号A栋201
制造商：深圳市无意识科技有限公司
www.jsaux.com

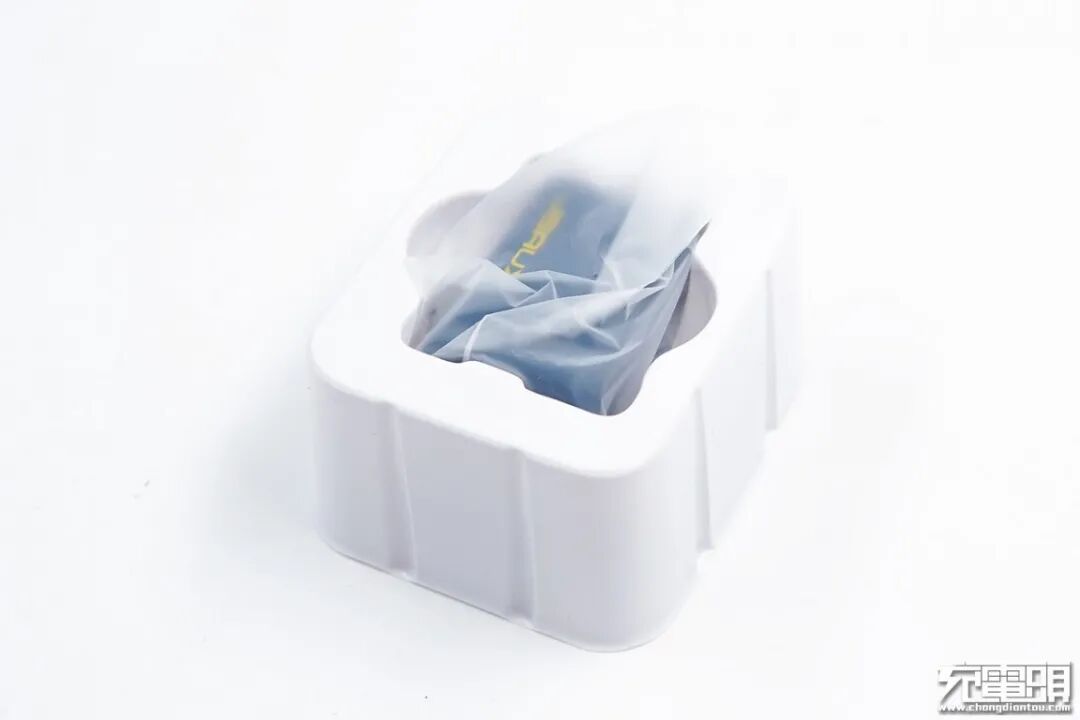

打开包装，充电器由塑料薄膜包裹放在托盘上，保护的很好。点缀着黄色的蓝色充电器若隐若现。

二、 JSAUX 20W PD Mini 充电器外观展示

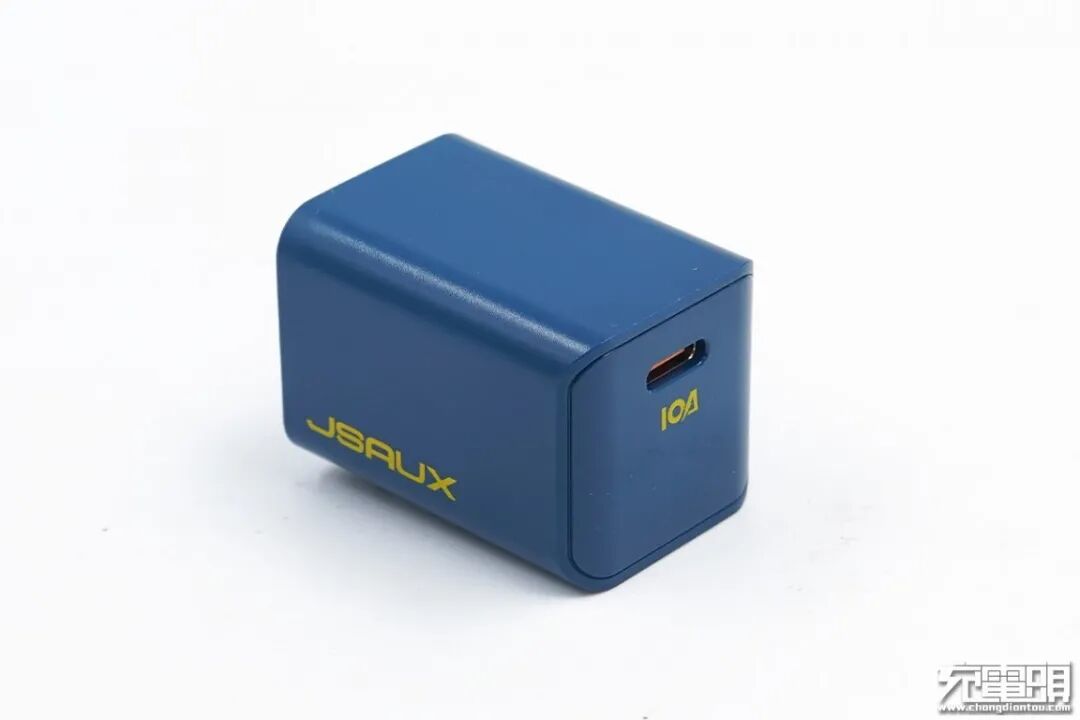

JSAUX 20W PD充电器外观独树一帜，整体以蓝色为主，偶有黄色字样点缀，优雅简洁；充电器曲线动人，令人想起手机宣传中的3D曲面手感。

外壳为塑料材质，采用流行的微磨砂质感，配合流动的曲线，手感相当不俗。侧面非常克制，除了延伸出的曲面外，别无他物。

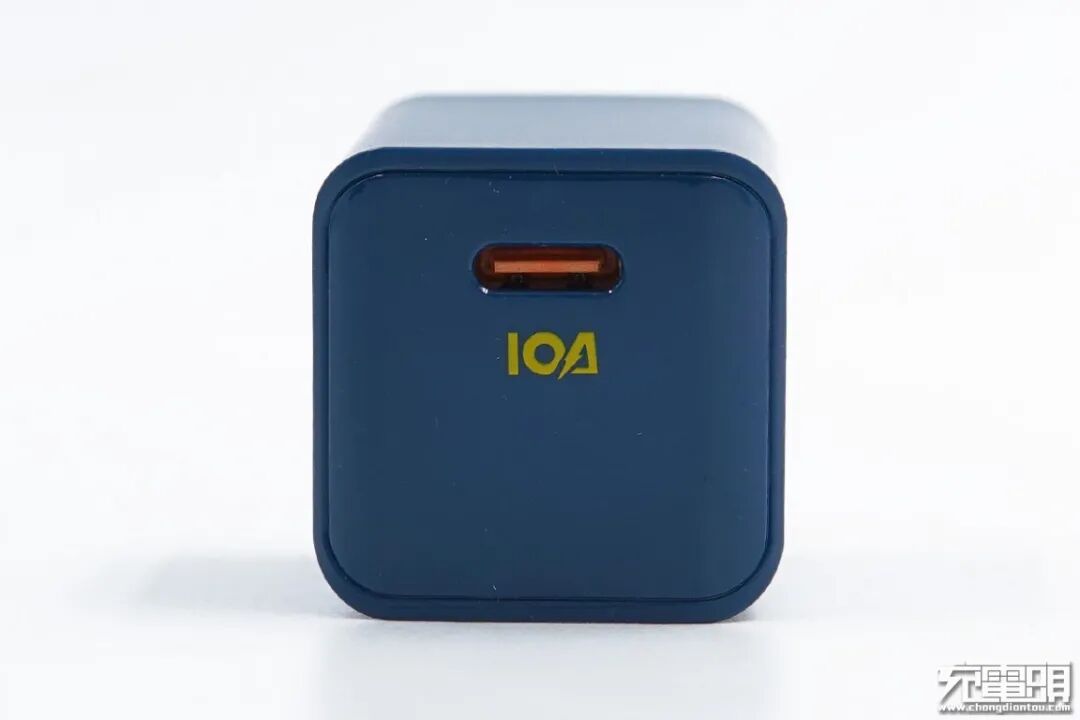

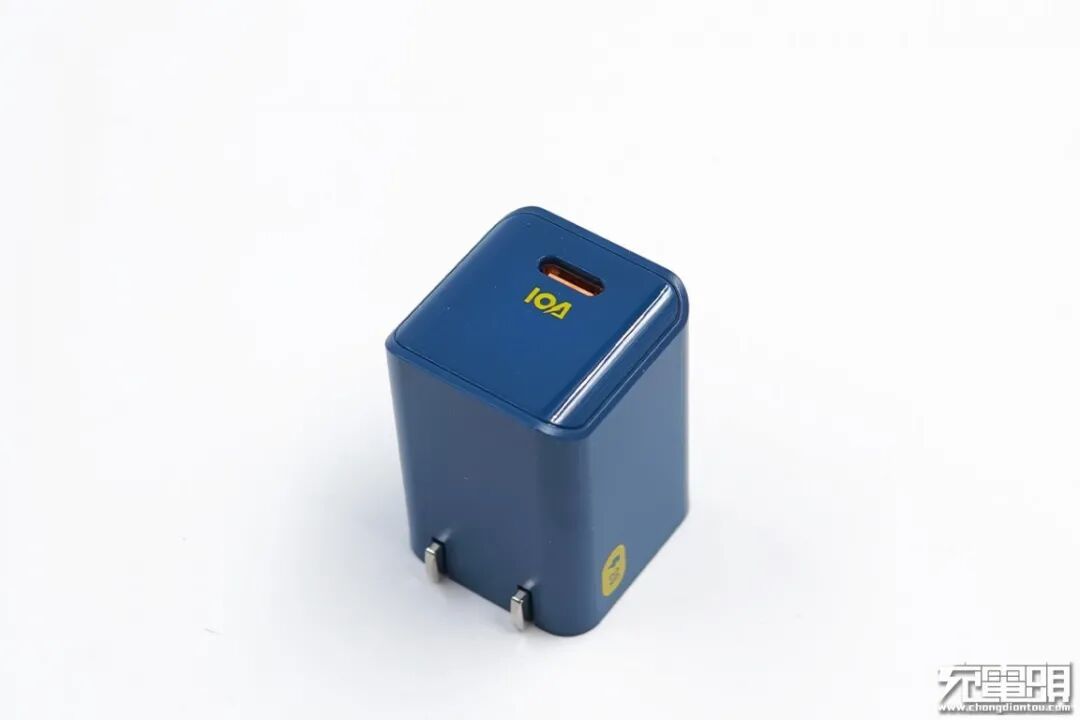

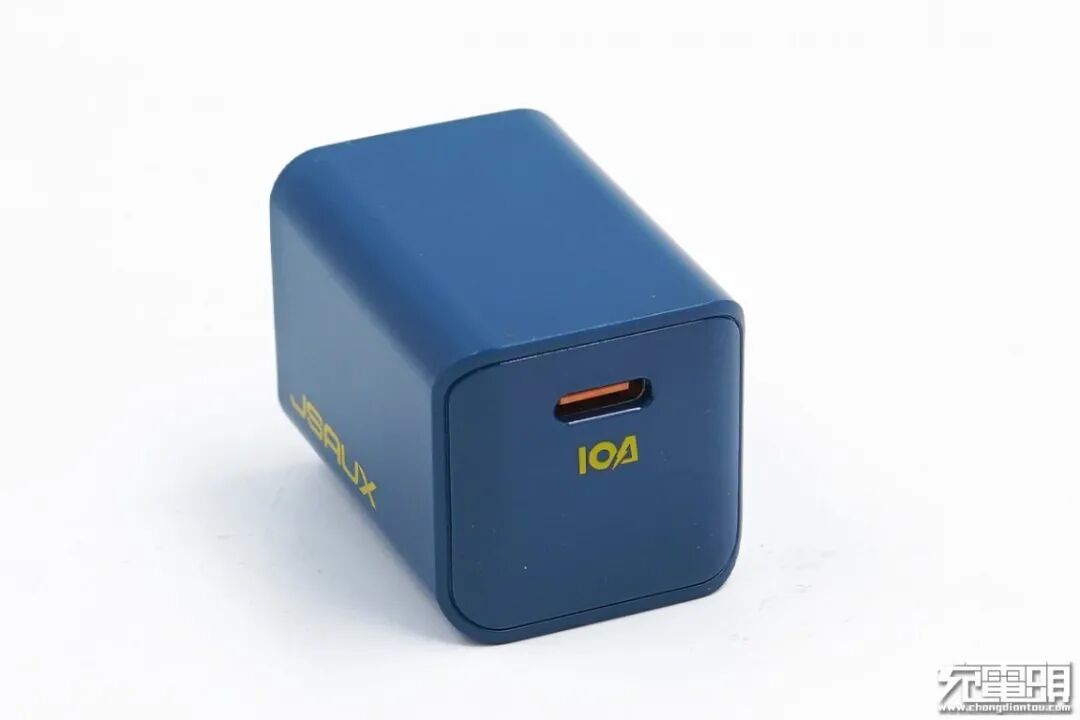

充电器采用单USB-C接口配置，接口位置偏上，舌片为橘黄色，下方印有灰色“IOA”字样，为“Intelligent Output Adjustment”之意，强调充电器智能调节功能。

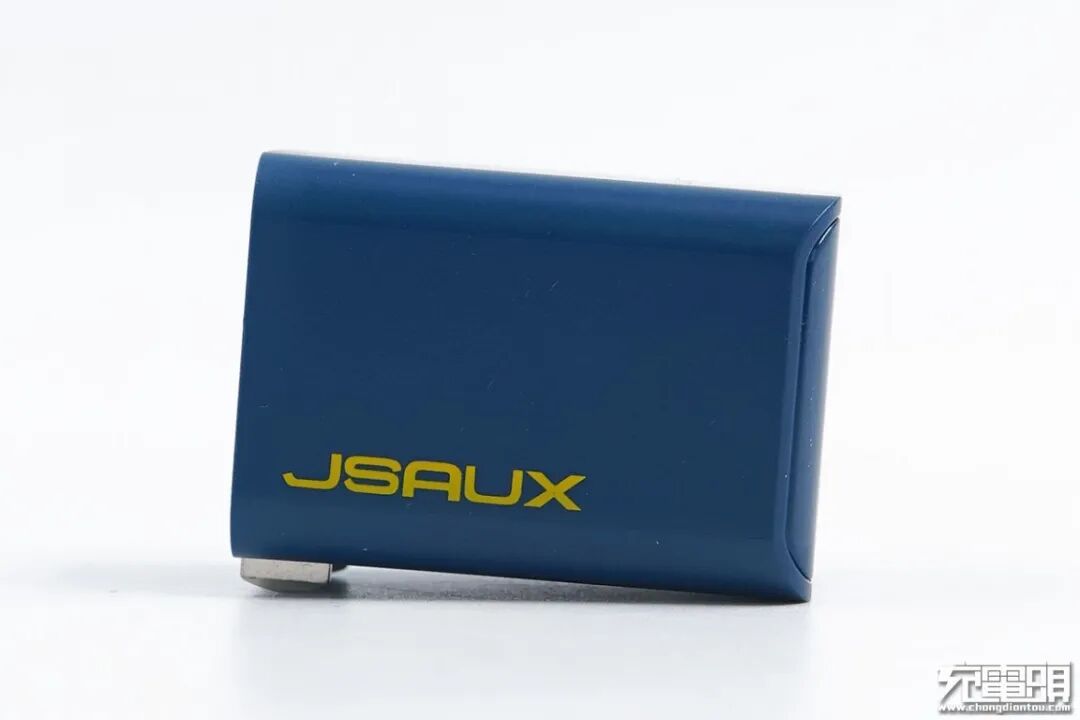

侧面有黄色“JSAUX”logo，印在角落，显得比较低调。

另一面则为黄色“20W”标志，表示支持20W PD快充。

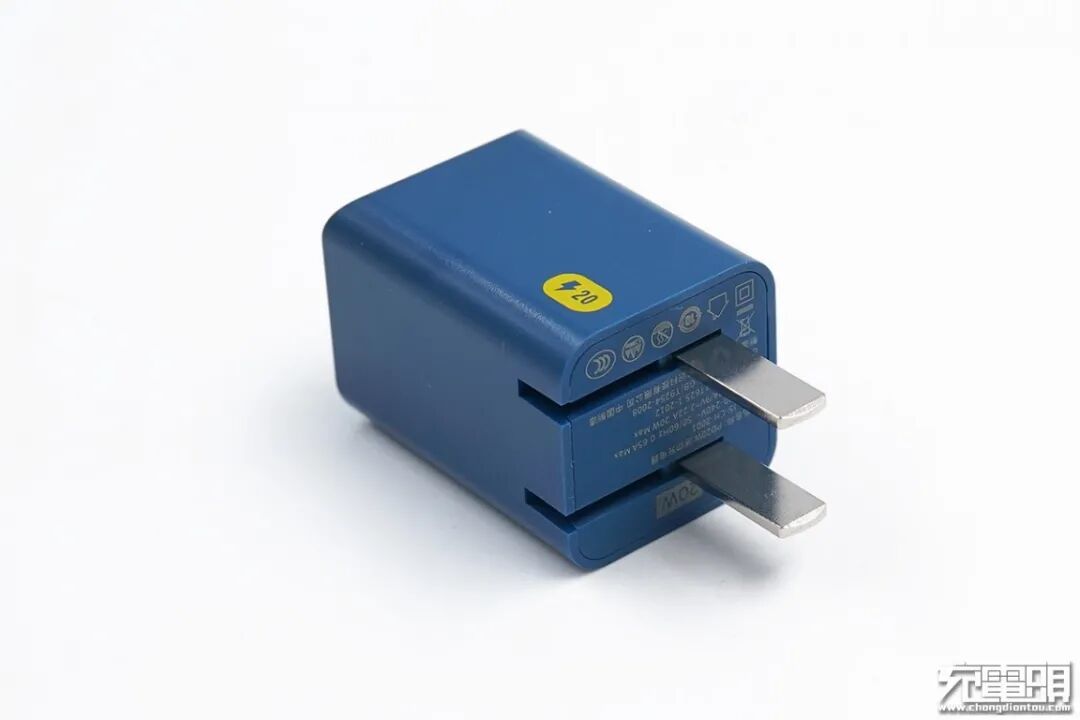

充电器采用可折叠设计容易收纳，插脚略长，折叠状态下更容易打开，外出时插脚收纳到壳体中方便用户旅行携带。

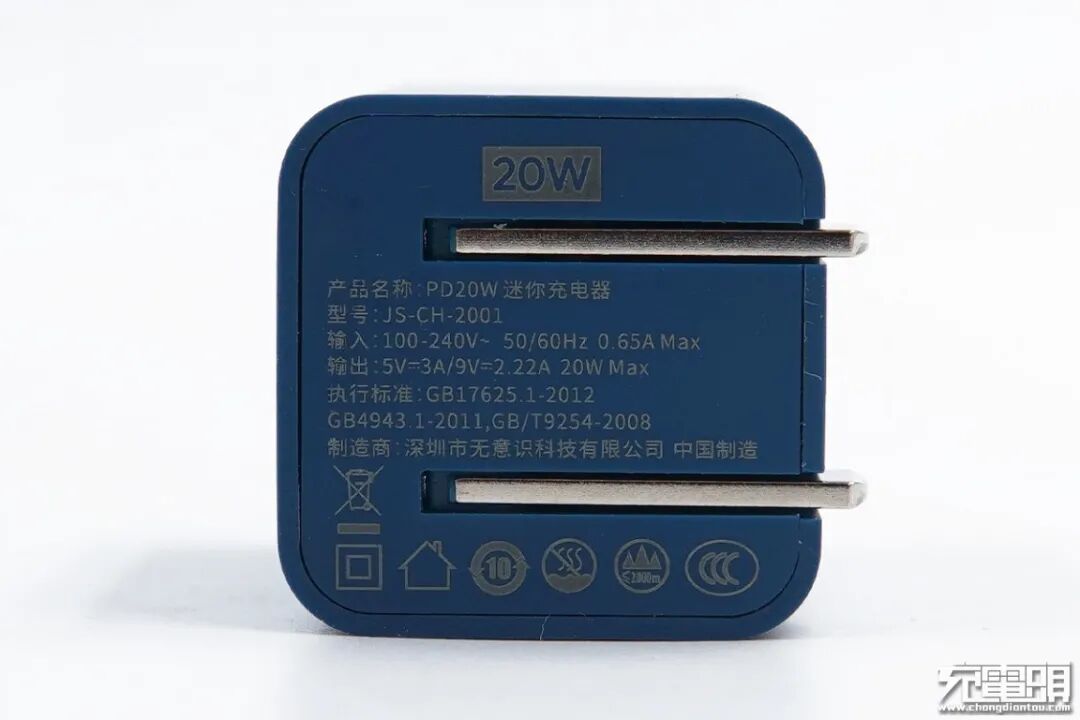

插脚面印有产品参数，与包装一致，不再赘述。

三、体积、重量及对比

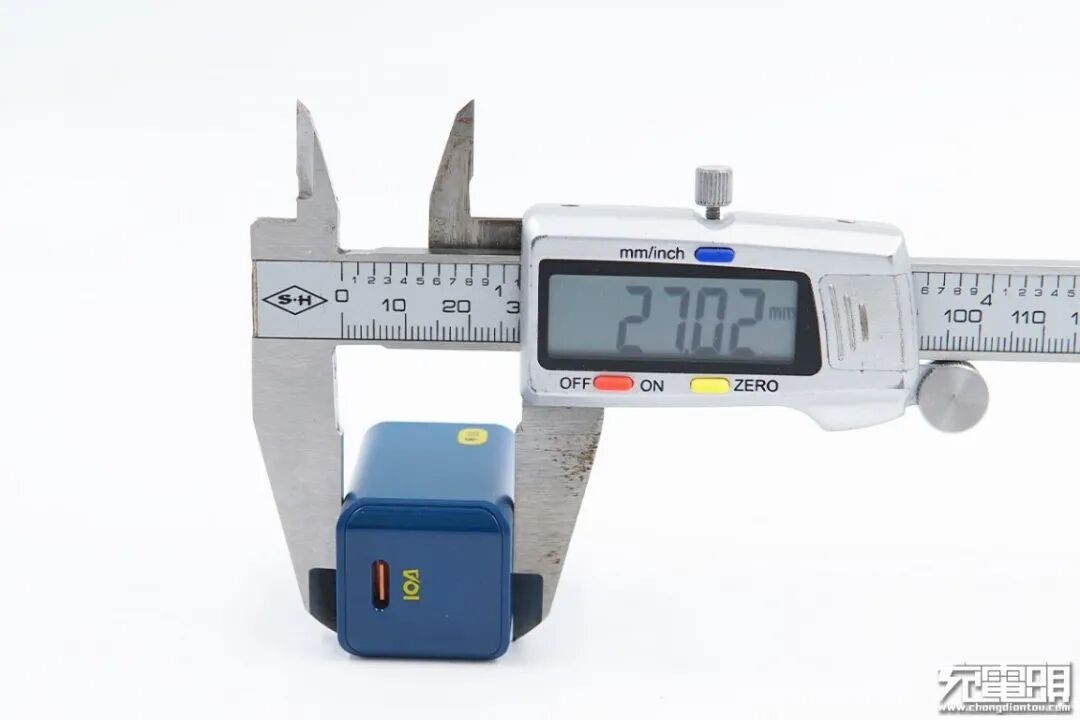

使用游标卡尺测量充电器长度为27.02mm，

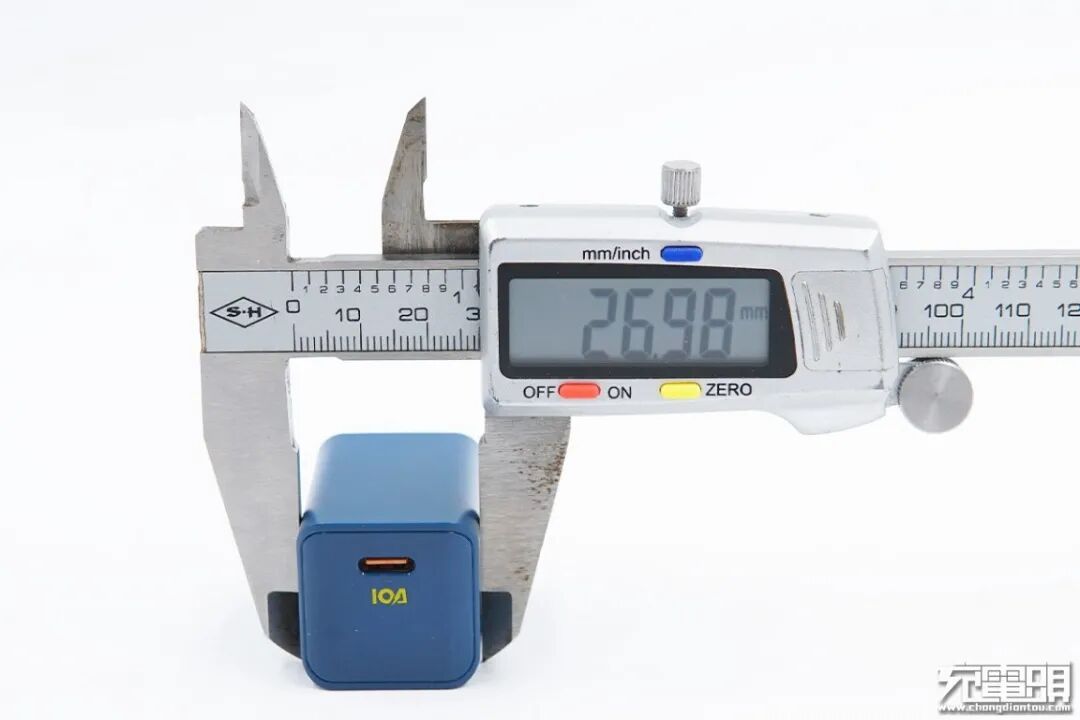

宽度为26.98mm，

不含插脚高度为38.84mm。
已经有了充电器的三围尺寸，可以计算出充电器的体积约为28.3143cm³，继而可以得出功率密度为0.7W/cm³。

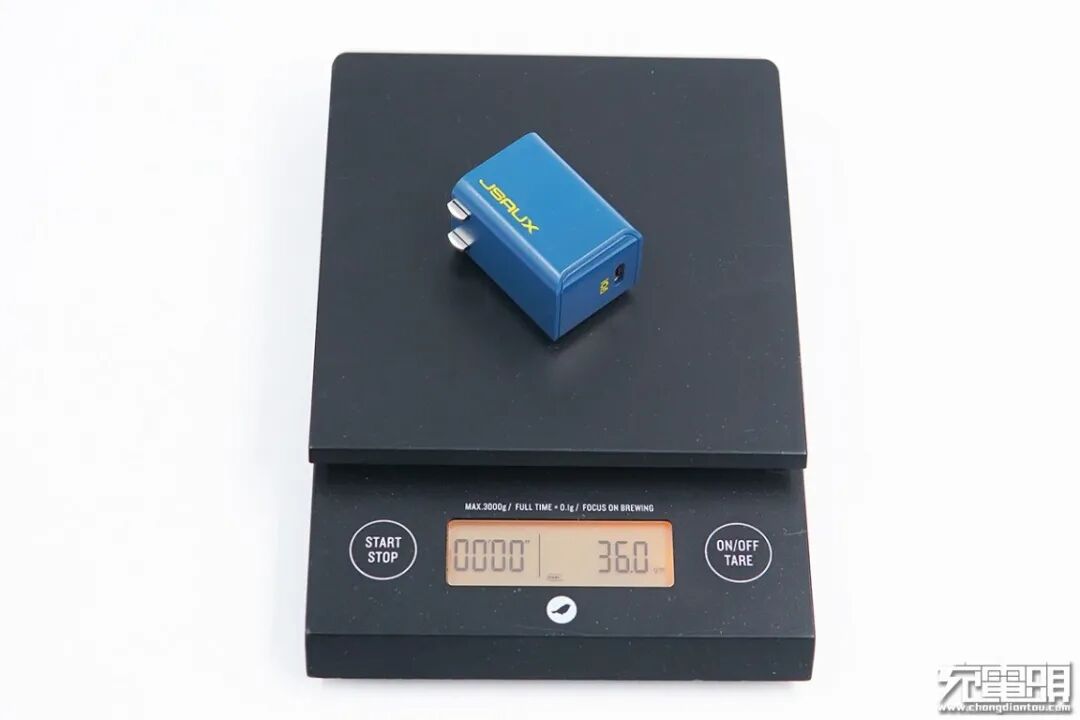

JSAUX 20W PD Mini 充电器净重约为36g。

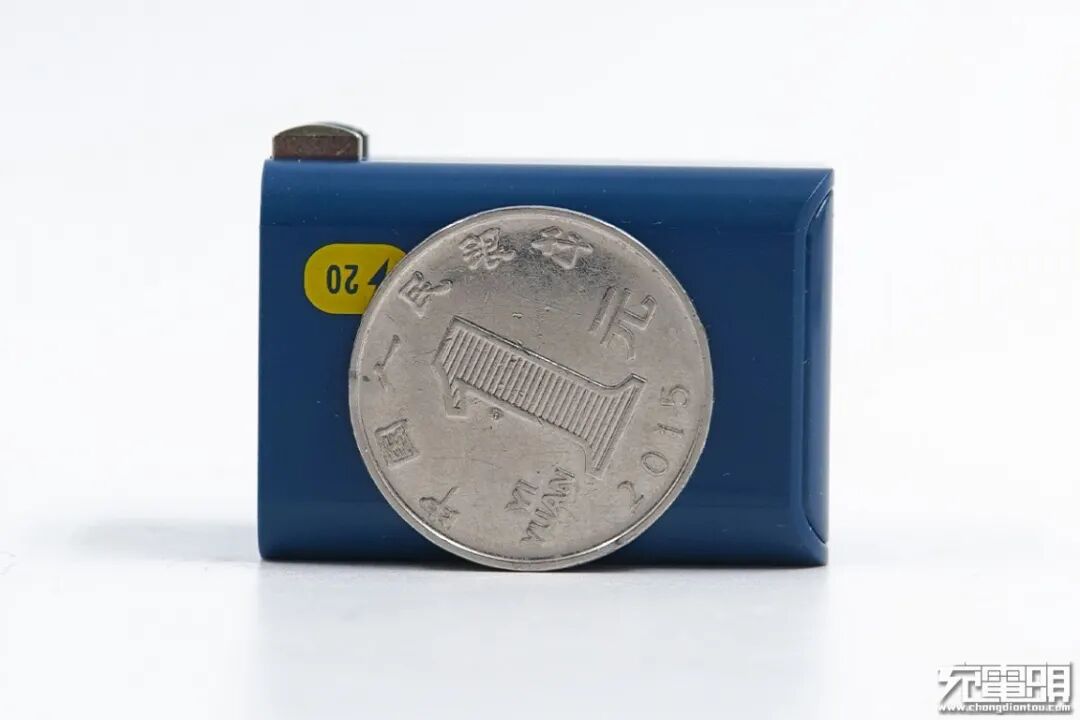

将祖传硬币靠在充电器侧面，可以看到硬币直径与充电器侧面相差无几。

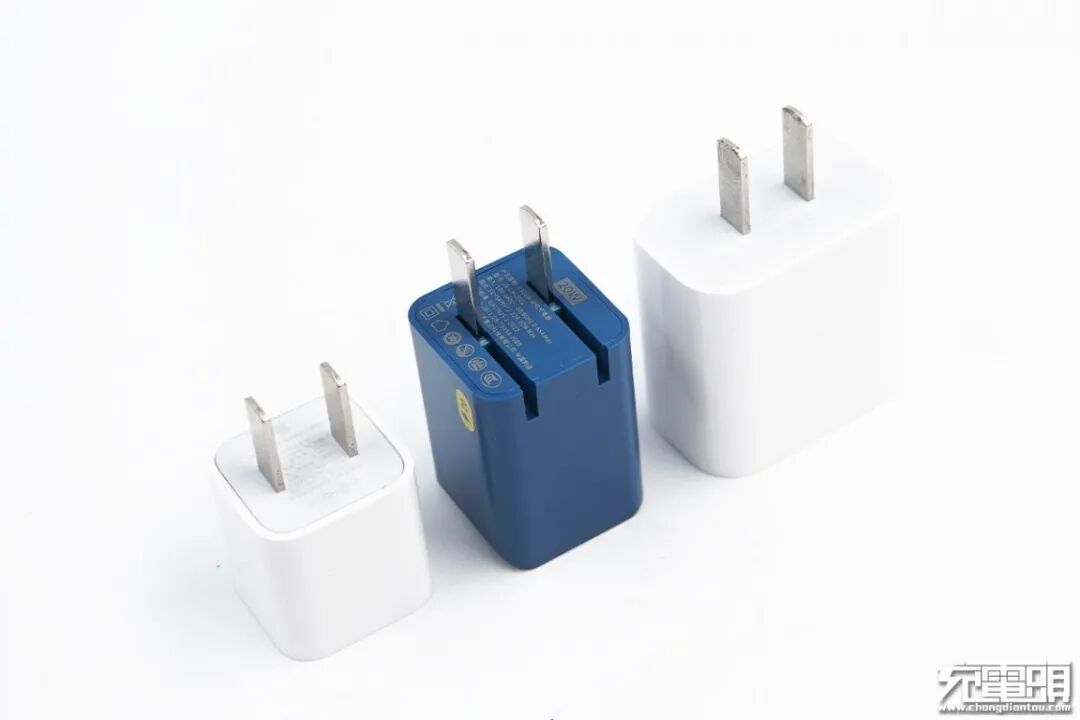

将苹果5W充电器、JSAUX 20W PD充电器、苹果18W充电器一字排开，可以看到三款充电器中JSAUX充电器体积略大于苹果5W，小于苹果18W。

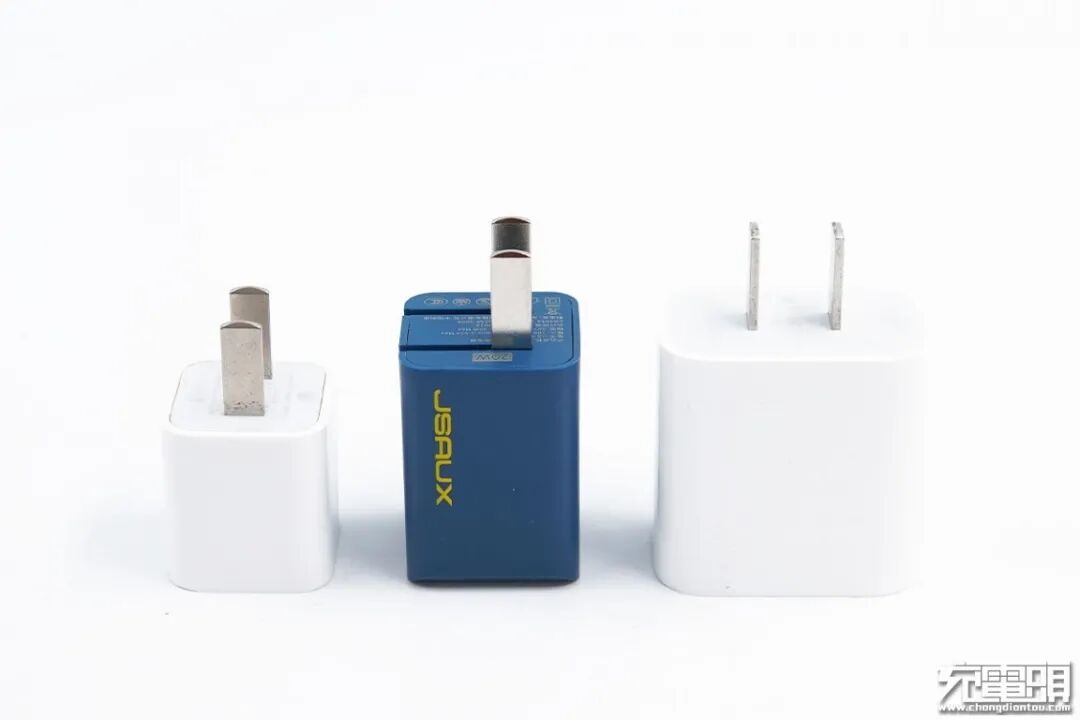

来看侧面，JSAUX 20W PD充电器的高度与苹果20W相差不大，需要注意的是JSAUX充电器为折叠插脚。

四、快充协议测试

使用ChargerLAB POWER-Z KT002检测苹果20W PD快充的输出协议，显示支持 Apple 2.4A、Samsung 5V/2A、DCP协议，以及USB PD3.0快充协议。

另外PDO报文显示USB-C口具备5V3A和9V2.22A两组固定电压档位。

五、充电兼容性测试

iPhone 12支持20W级别的USB PD快速充电协议，使用USB-C为iPhone12充电，功率为9.03V 2.19A 19.79W。

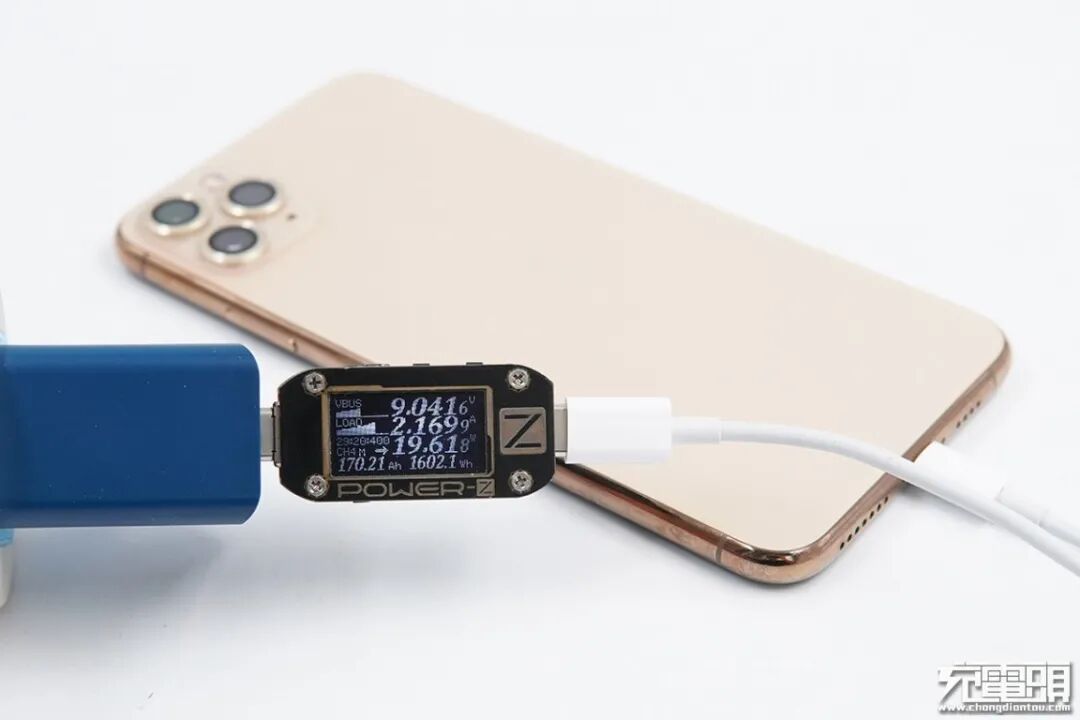

iPhone11 Pro Max 支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone11 Pro  Max充电，功率为9.04V 2.16A 19.61W。

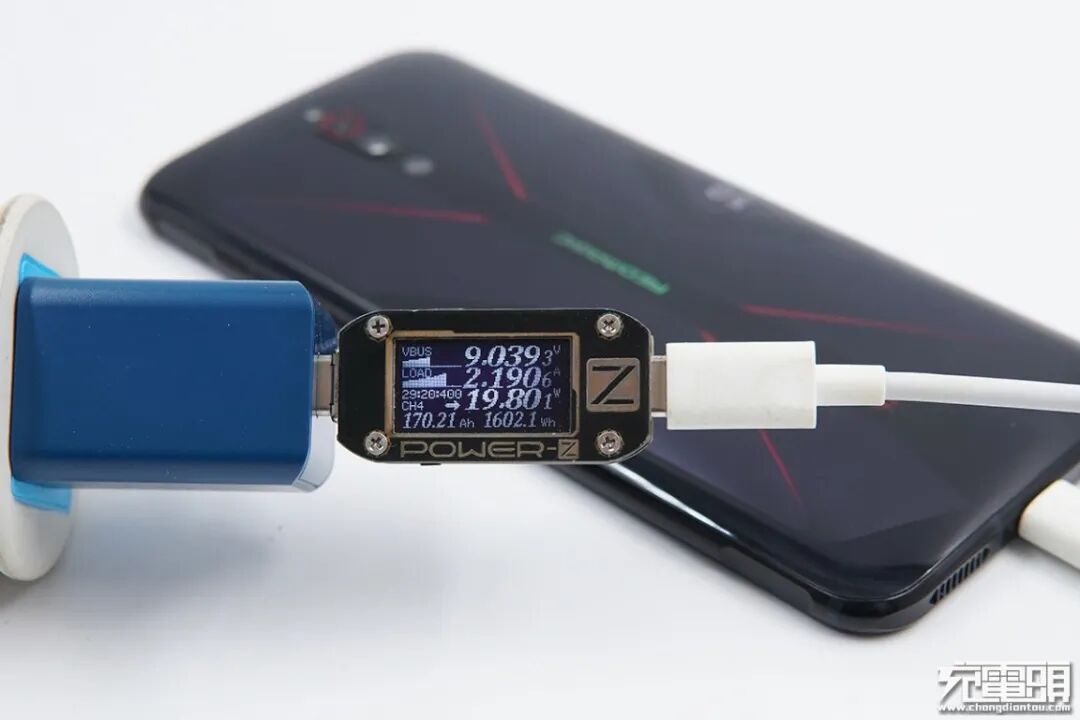

努比亚红魔5G手机支持PPS、QC和USB PD快速充电协议，使用USB-C对努比亚红魔5G手机充电，功率为9.03V 2.19A 19.80W。

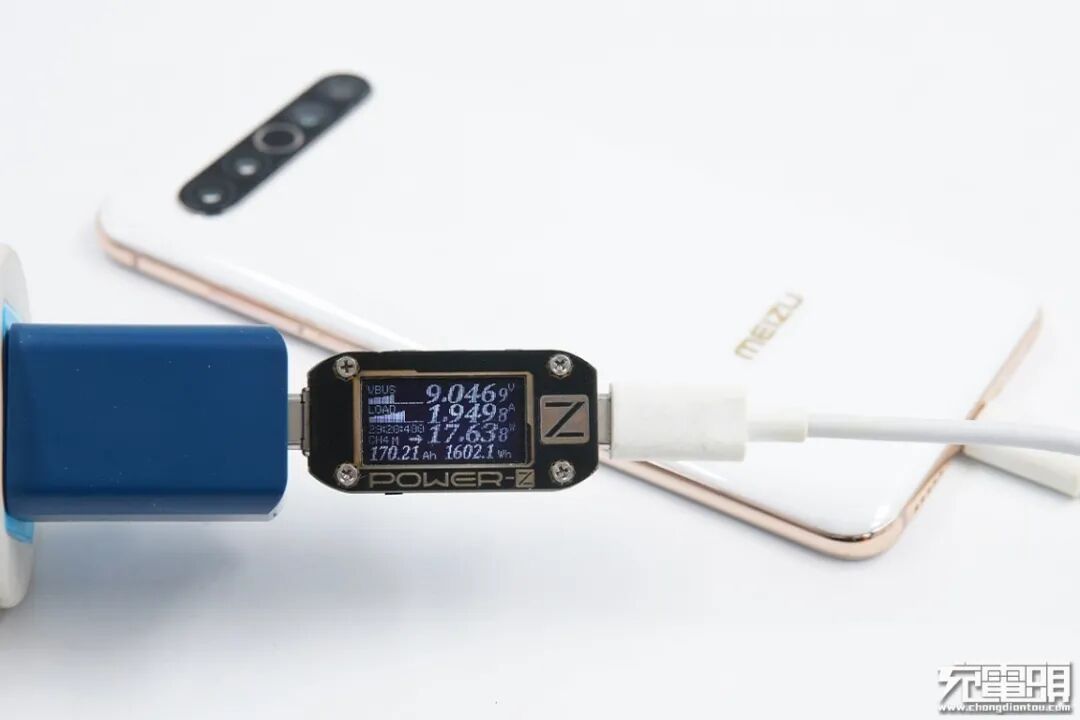

魅族17 Pro手机支持PPS、QC和USB PD快速充电协议，使用USB-C对魅族17 Pro手机充电，功率为9.04V 1.94A 17.63W。

Switch主机支持USB PD快速充电协议，使用USB-C对Switch主机充电，功率为9.04V 1.63A 14.74W。

iPad mini 5支持Apple 2.4A和USB PD快速充电协议，使用USB-C对iPad mini 5充电，功率为9.04V 2.14A 19.35W。

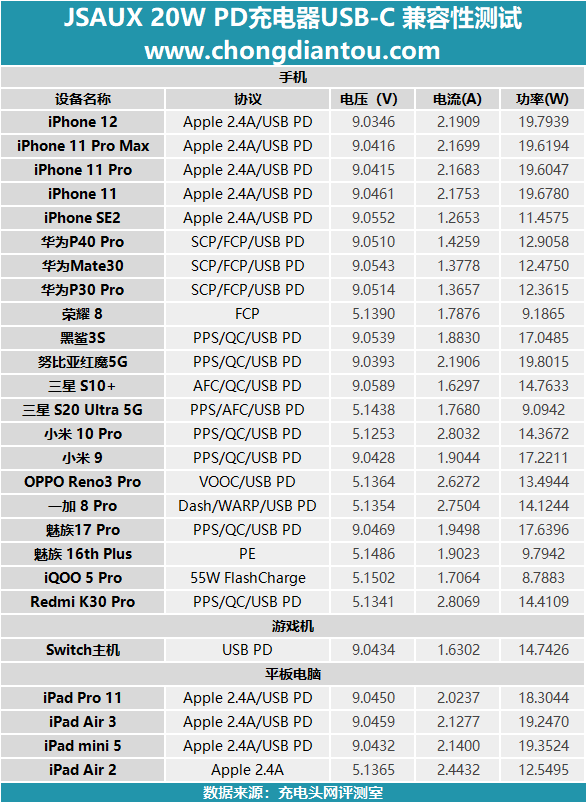

为了方便大家查阅，我们将所有测试数据整理到表格中。四款旗舰iPhone的功率都超过19W；iPhoneSE2的功率稍低，在12W左右；除了iPad Air2，其它三款iPad的功率也都在19W左右。安卓阵营中努比亚红魔5G手机功率达到20.54W，为全场最高；Switch主机的功率也有14.64W。

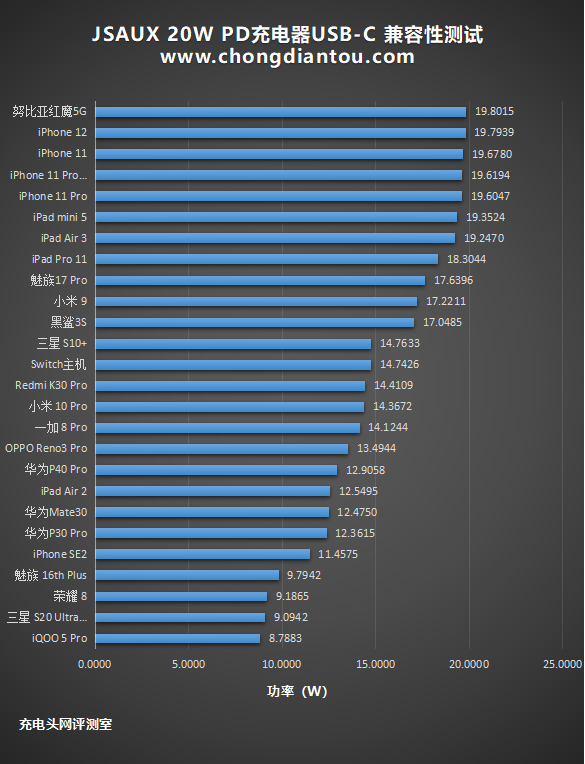

将USB-C输出兼容性的测试数据放在柱状图中，努比亚红魔5G勇夺状元，iPhone 12排名第二。其他三款款旗舰iPhone紧随其后，争的不亦乐乎。只有四款机型功率没有超过10W，分别是魅族16th Plus、荣耀8、三星 S20 Ultra、iQOO 5 Pro。

六、最大输出功率

使用EB程控电子负载测试JSAUX 20W PD充电器的最大输出功率，以0.1A为电流步进幅度，10秒为时间间隔，最终录得最大输出为8.86V 2.50A 22.2W。

七、满载稳定性

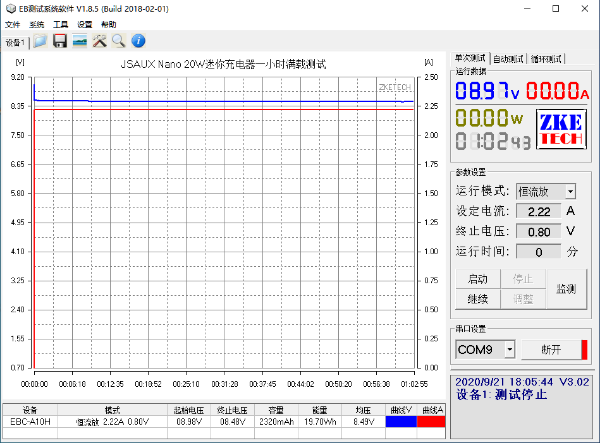

按照额定功率9V 2.22A满载进行稳定性测试，测试时间为一小时，测试过程中电压值呈水平直线，无明显波动情况，长时间满载也十分稳定。

八、充电实测

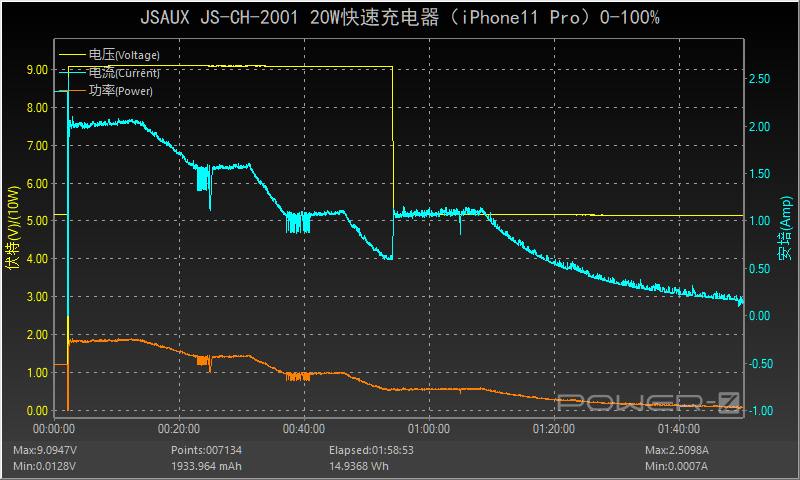

使用JSAUX 20W PD充电器为iPhone 11 Pro充电，开始充电时功率已经到达了9V 2.22A的功率档位，大功率输入持续了约16分钟，电流开始出现阶梯式下降；约53分时，电流电压降至5V，电流来到1A；持续到约1小时8分钟，随后电流和功率开始逐渐下降直至充电结束。期间最高功率为9.07V 2.10A 19.05W。

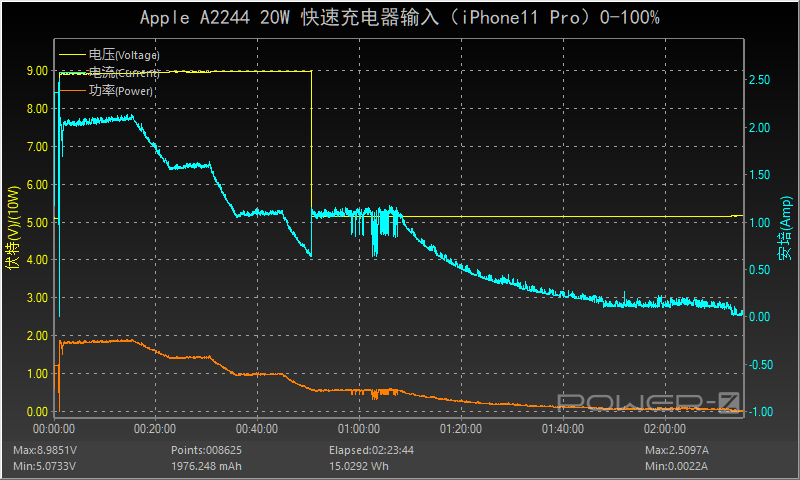

经常看我们评测的读者应该还记得，在苹果20W PD充电器的文章中，使用苹果自家的20W快充为iPhone 11 Pro充电，实测图如上。两两对比，会发现“走势”基本一致，甚至JSAUX 20W PD Mini 充电器还更稳定一些。可以说JSAUX充电器以远逊于苹果20W充电器的体积做到了几乎相同的效果。

九、全程充电测试

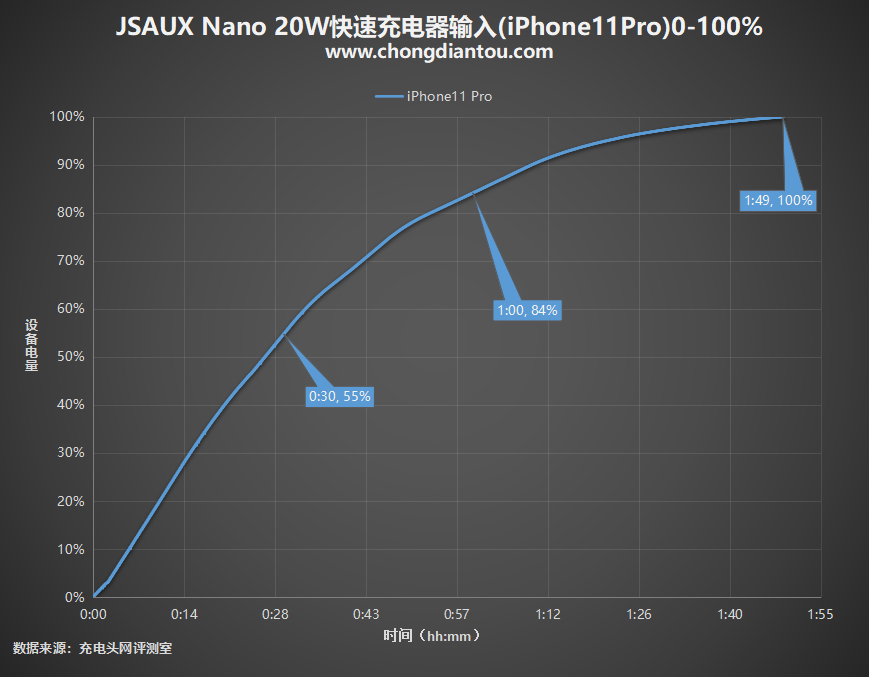

充电测试数据制作成表格，JSAUX 20W PD充电器半小时为iPhone 11 Pro充入55%电量；1小时充入84%电量；全程耗时方面，iPhone 11 Pro耗时1小时49分。

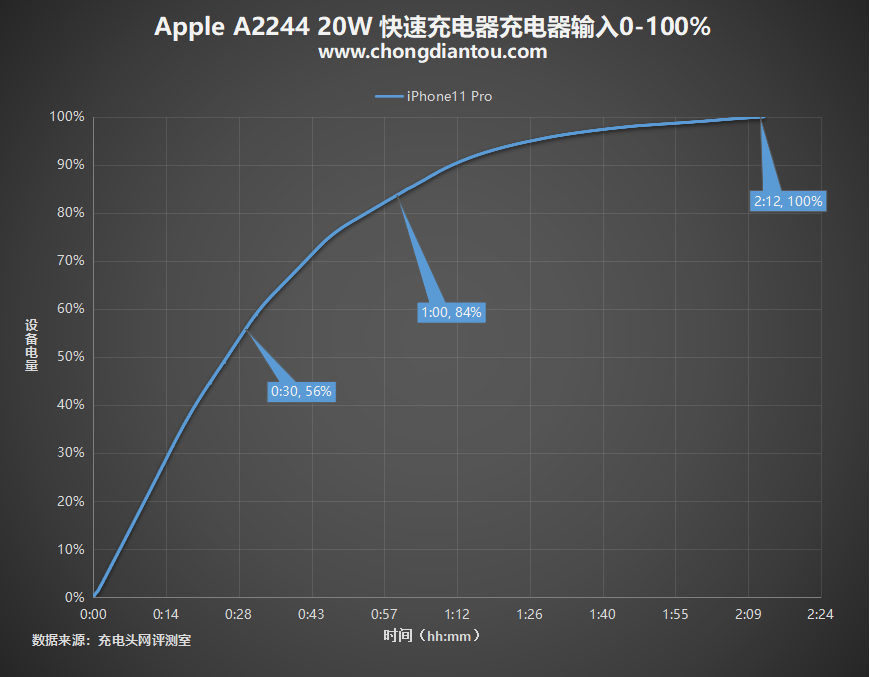

继续对比苹果20W PD充电器，我们发现全程充电的两条曲线也相差不大，甚至JSAUX 20W PD充电器的涓流充电还更快一些，使得JSAUX充电器给iPhone 11 Pro充满电的时间相比苹果原装还少了23分钟。

十、温升测试

很多读者非常关心充电器发热量，所以我们加入了温升测试，但首先要明白几个温升测试小知识。

充电器热量跟功率密度、效率值、内部方案设计、环境温度等等有关，功率密度低的产品因为体积大有足够的空间让元件布局隔开，表面温度会较低，但体积往往十分巨大。而功率密度高的产品，内部往往采用了立式插板元件堆叠等设计，尽可能地将充电器做小方便用户携带，理论上温度会比功率密度低的产品热。

另外单口充电器与多口充电器因为电路设计上不同的发热也有区别，单口充电器属于AC to DC直接输出方式，多口充电器则是AC to DC to DC，经过二次压降发热量相对单口充电器会高一点。

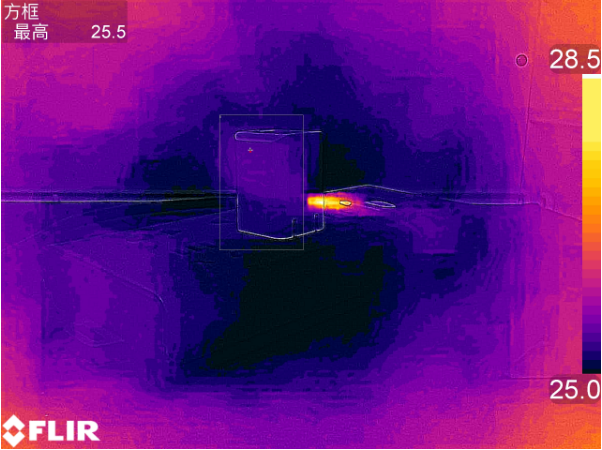

对充电器的温升进行测试，测试条件为在温度约为25℃的恒温箱内以9V 2.22A 20W的功率持续输出一小时进行测试。准备开始测试前，最高温度为25.5℃。

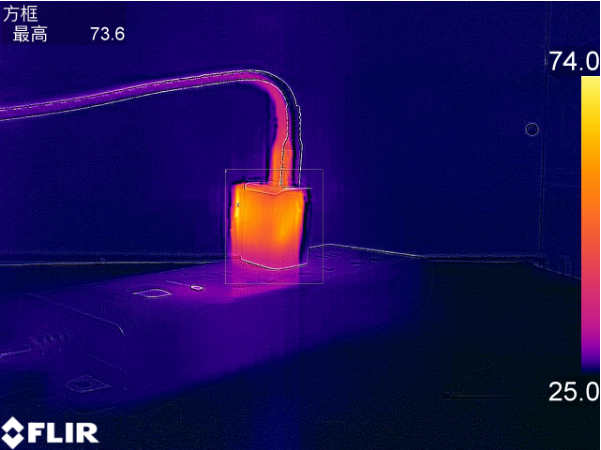

一小时后，当前最高温度为73.6℃，主要集中在充电器中上部，温度上升了48.1℃。

再来看另外一侧，当前最高温度为71.9℃，温度上升了约46.4℃。

温升测试小结

一小时满载温升环节是用来测试充电器在极限使用的情况下的发热情况，用户日常使用中很少会遇到这种长时间满载的情况。手机、平板、充电宝等数码设备功率不大，温升会较为缓和，而笔记本充电则会随着电量逐渐饱和而降低功率，发热也会同步降低。

目前国家标准中对充电器表面温度要求是，不高于95度，JSAUX 20W PD充电器测试最高温度仍比国家标准低不少，这些温度都是符合安全使用标准的。

十一、转换效率测试

1、110V 60Hz
JSAUX 20W PD充电器在110V 60Hz交流电的情况下进行了转换效率测试，测试结果如下：

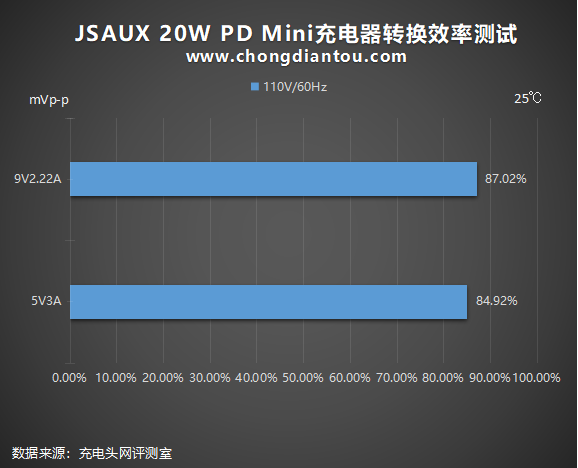

将充电器在各个电压档位的输出功率拉满进行测试包括：9V2.22A、5V3A，测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率分别为87.02%、84.92%。

2、220V 50Hz

JSAUX 20W PD充电器在220V 50Hz交流电的情况下进行了转换效率测试，测试结果如下：

将充电器在各个电压档位的输出功率拉满进行测试包括：9V2.22A、5V3A，测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率分别为88.00%、85.79%。

转换效率测试小结

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。转换效率指的是充电器输出功率和输入功率的比值，也就是对电能的利用效率，转换效率越高越省电。

JSAUX 20W PD充电器在110V 60Hz和220V 50Hz交流电的各个电压档位下共测试出四个数据，都在84%以上，在手机充电器中可以说是表现不错。

十二、纹波测试

1、110V 60Hz
JSAUX 20W PD充电器在110V 60Hz交流电的情况下进行了空载与重载的纹波测试，测试结果如下：

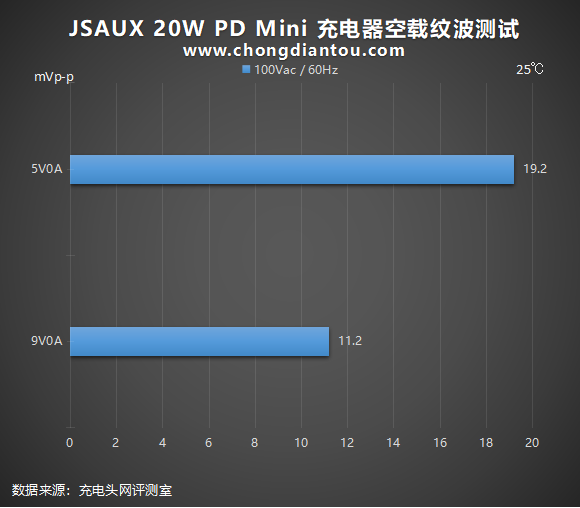

空载情况下：5V0A、9V0A输出时纹波峰峰值为：19.2mVp-p、11.2mVp-p。

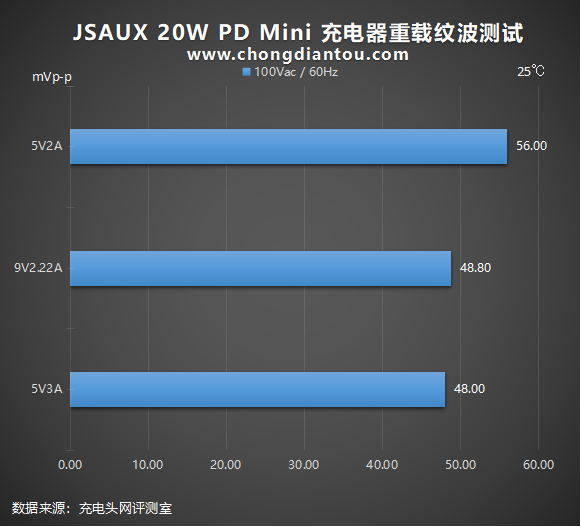

重载情况下：5V2A、9V2.22A、5V3A，输出时纹波峰峰值为：56mVp-p、48.8mVp-p、48mVp-p。

2、220V 50Hz
在220V 50Hz交流电的情况下进行了空载与重载的纹波测试，测试结果如下：

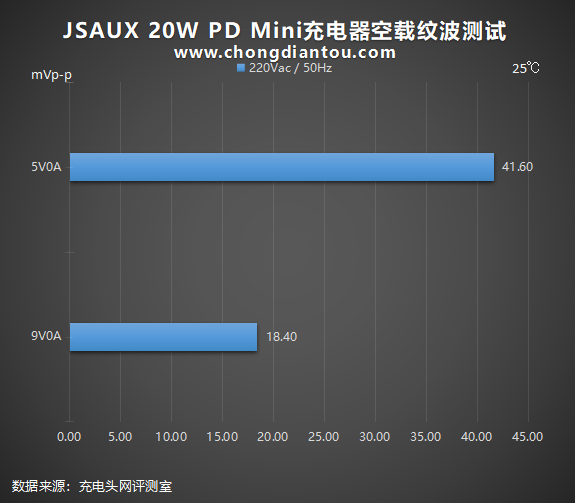

空载情况下：5V0A、9V0A输出时纹波峰峰值为：41.6mVp-p、18.4mVp-p。

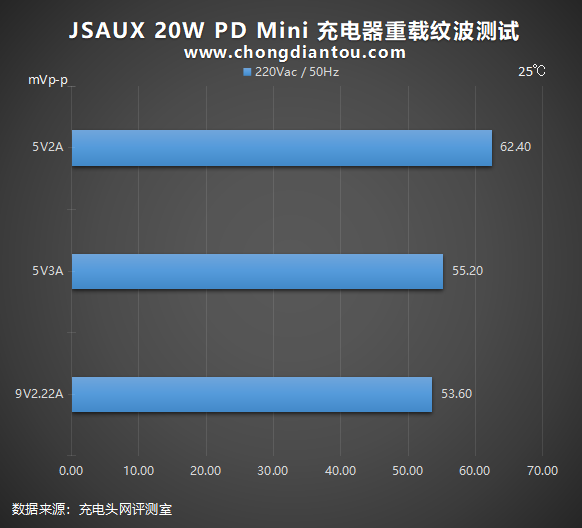

重载情况下：5V2A、5V3A、9V2.22A，输出时纹波峰峰值为：62.4mVp-p、55.2mVp-p、53.6mVp-p。

纹波测试小结

国家标准中充电器纹波要求是不高于200mVp-p，JSAUX 20W PD充电器在110V 60Hz、240V 50Hz交流电下，所有输出功率纹波峰峰值均低于200mV这个标准很多，表现不错。

十三、空载功耗测试

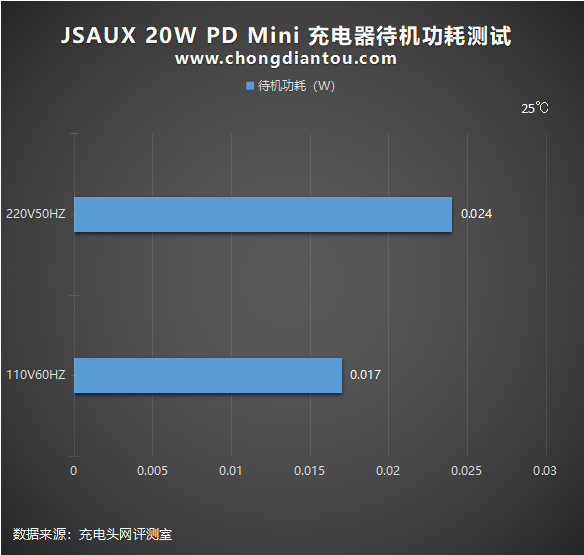

经过功率计测试，JSAUX 20W PD充电器在220V 50Hz的空载功耗为0.024W，换算下来，一天损耗的电能是：0.024W*24h=0.576W·h，一年损耗的电能是：0.576*365/1000=0.21024KW·h，若市价电为0.6元/KW·h，则充电器一年的空载功耗约为0.12元左右。
110V 60Hz时的空载功耗为0.017W。换算下来，一天损耗的电能是：0.017W*24h=0.408W·h，一年损耗的电能是：0.408*365/1000=0.14892KW·h，若市价电为0.6元/KW·h，则充电器一年的空载功耗约为0.08元左右。

充电头网总结

如今 20W PD 充电器的竞争进入白热化，各家都推出了极具竞争力的产品，体积有大有小，价格从高到低，让人琳琅满目。JSAUX 20W PD充电器采用便携折叠插脚和独特的的海蓝色配色，在一众充电器中非常吸睛。

性能方面，它以苹果5W左右的体积做到了苹果20W充电器一般的性能，却又远低于苹果原装充电器的价格，不得不承认 JSAUX 20W PD Mini 充电器是当下极具竞争力的产品。
