14英寸MacBook Pro标配，测评苹果67W PD充电器
----充电头网深度评测 第1310期----
伴随着此次新款MacBook Pro 16 M1系列的推出，苹果也顺势推出了两款PD快速充电器，其中之一就是具有非常重大意义的140W氮化镓充电器，并且支持MagSafe磁吸充电，这款充电器充电头网已经将其拆解并同步推出了图文版拆解报告，并将其制作成了视频。新款USB-C to MagSafe3的磁吸充电线充电头网也对其进行了拆解。
不过今天要聊的是苹果推出的另外一款充电器，苹果67W PD充电器，下面充电头网将对其性能方面进行详细的测评，看看它的性能表现。
说在前面
苹果此次共推出了14英寸和16英寸两款MacBook Pro，其标配的充电器也是不同的，其中16英寸MacBook Pro标配的是140W氮化镓充电器。

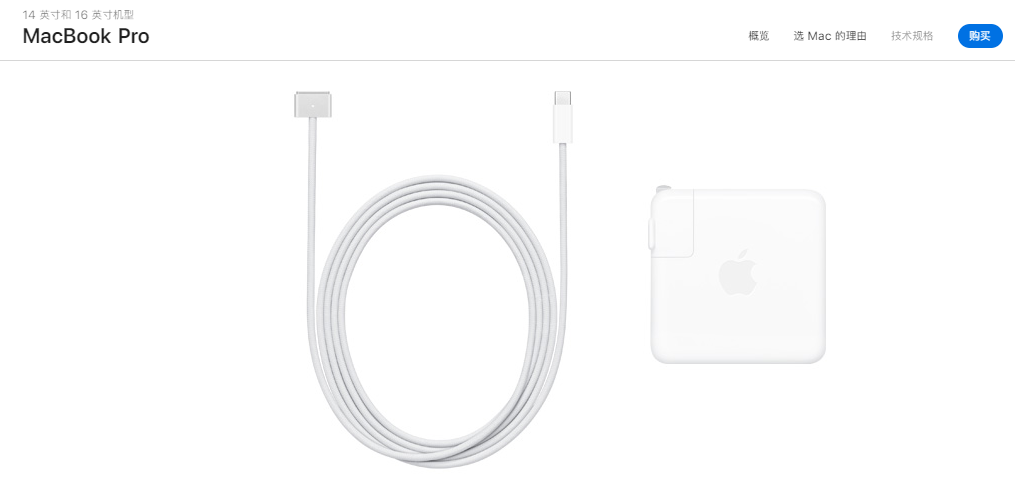

而新款14英寸MacBook Pro的基础款配置标配的则是苹果67W PD充电器，这两款充电器都是苹果PD快速充电器中的新面孔。加上此前苹果推出的18W、20W、30W、61W、87W、96W PD充电器，也进一步的补足了苹果PD快速充电器的产品线。

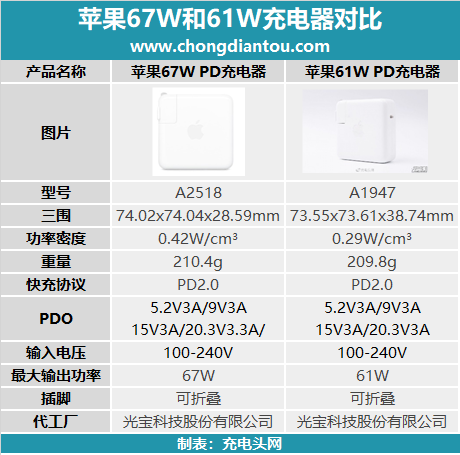

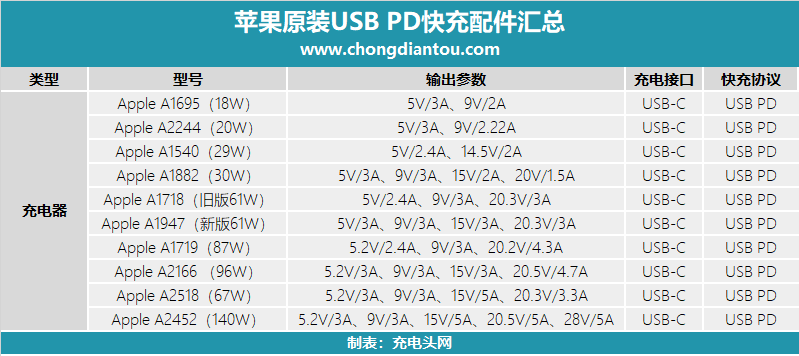

苹果最新推出的67W PD充电器和苹果61W PD充电器均为60W功率段的产品，充电头网将两款充电器的各项参数汇总，方便大家了解两款产品的不同，下面我们进入正题部分。
产品开箱
从产品的包装盒上就可以预先了解到产品的一些信息，下面就对苹果67W PD充电器开箱。

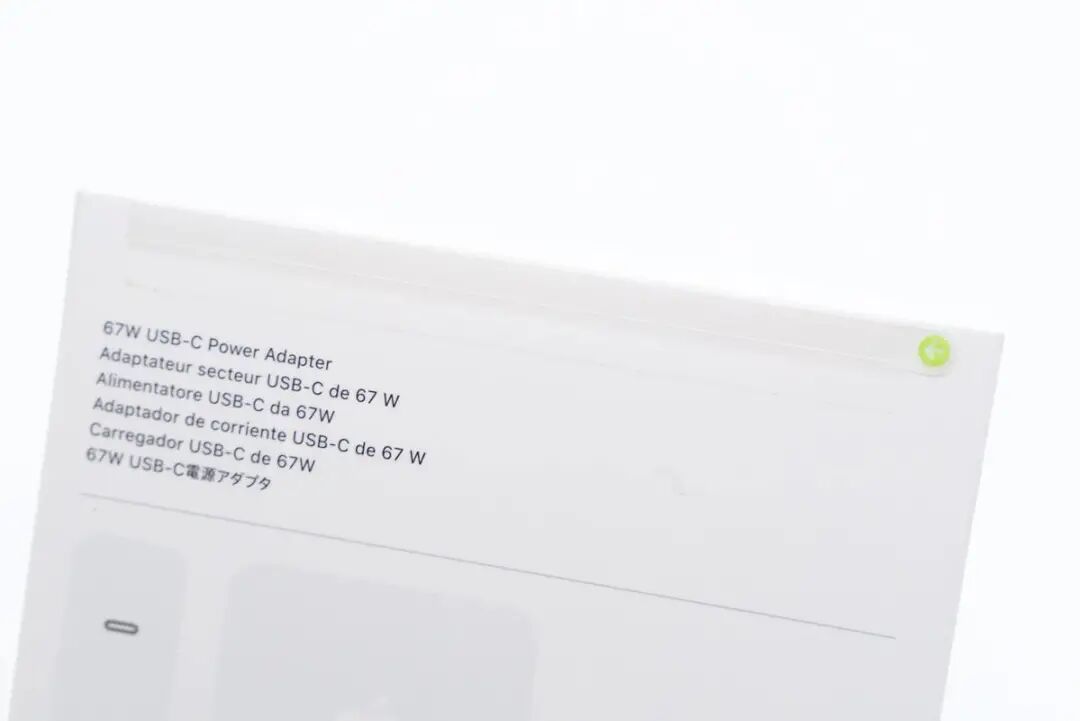

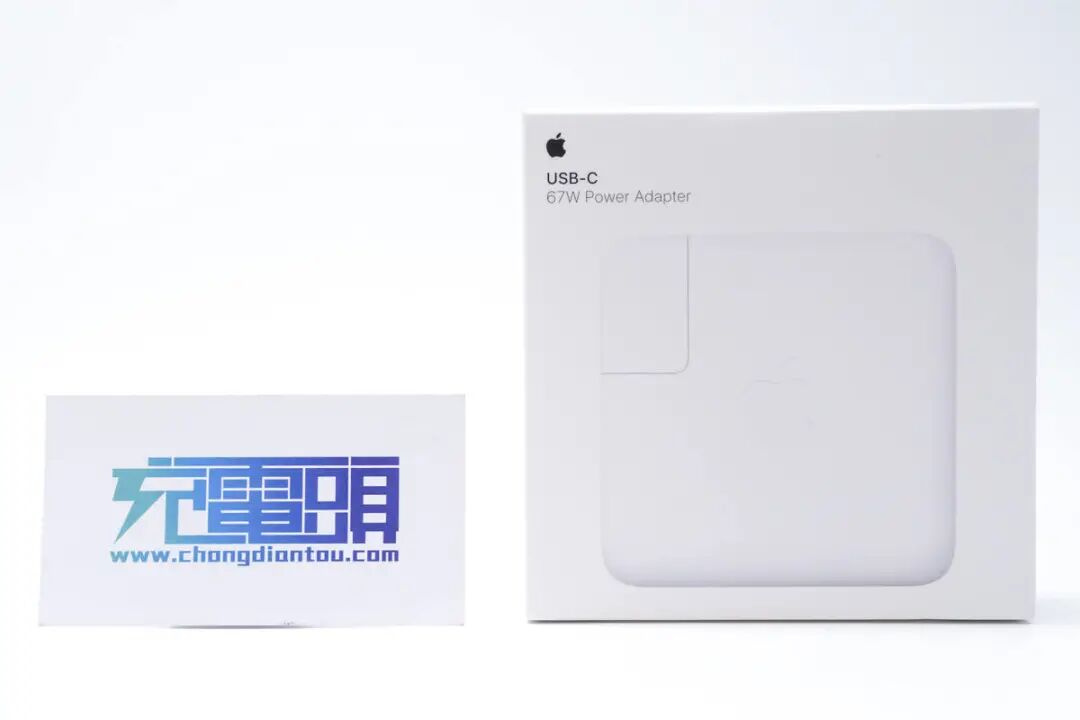

从包装盒的正面可以直接看出产品的外观，左上角是产品的名称以及苹果的品牌Logo。
绿色小箭头也是苹果产品的一贯包装风格了，只不过在iPhone手机的包装上被取消了。

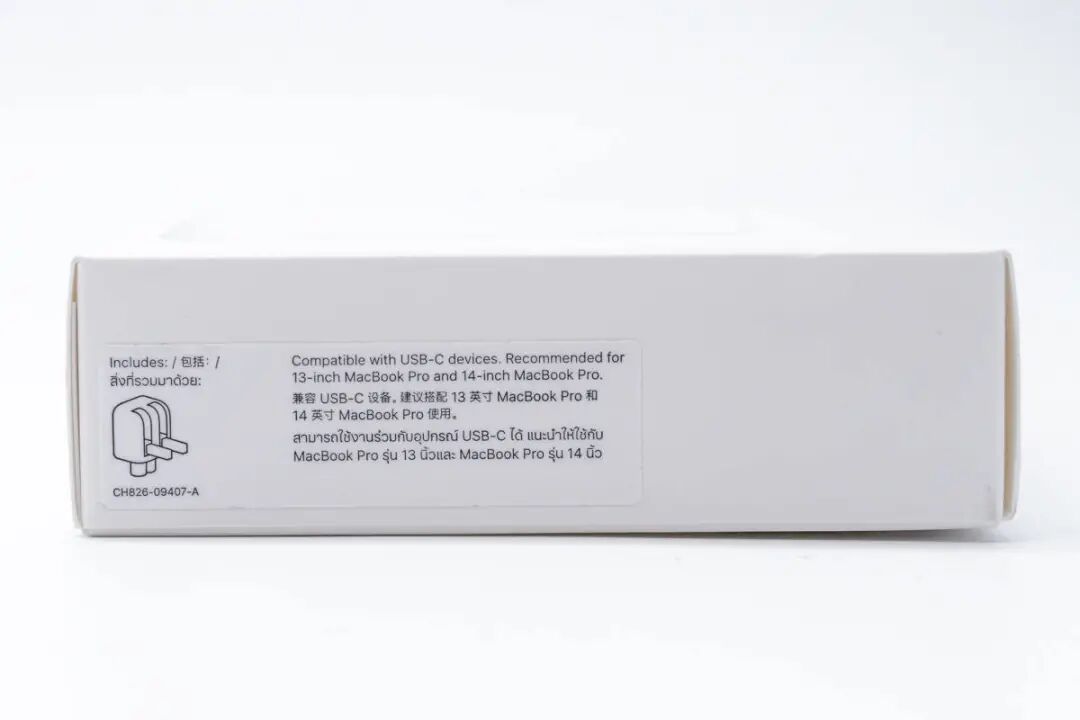

包装盒的侧面标注了充电器兼容USB-C设备，建议搭配13英寸MacBook Pro和14英寸MacBook Pro使用。
直接打开包装盒，内部充电器被固定在纸胆中间，附带一些纸质说明书。

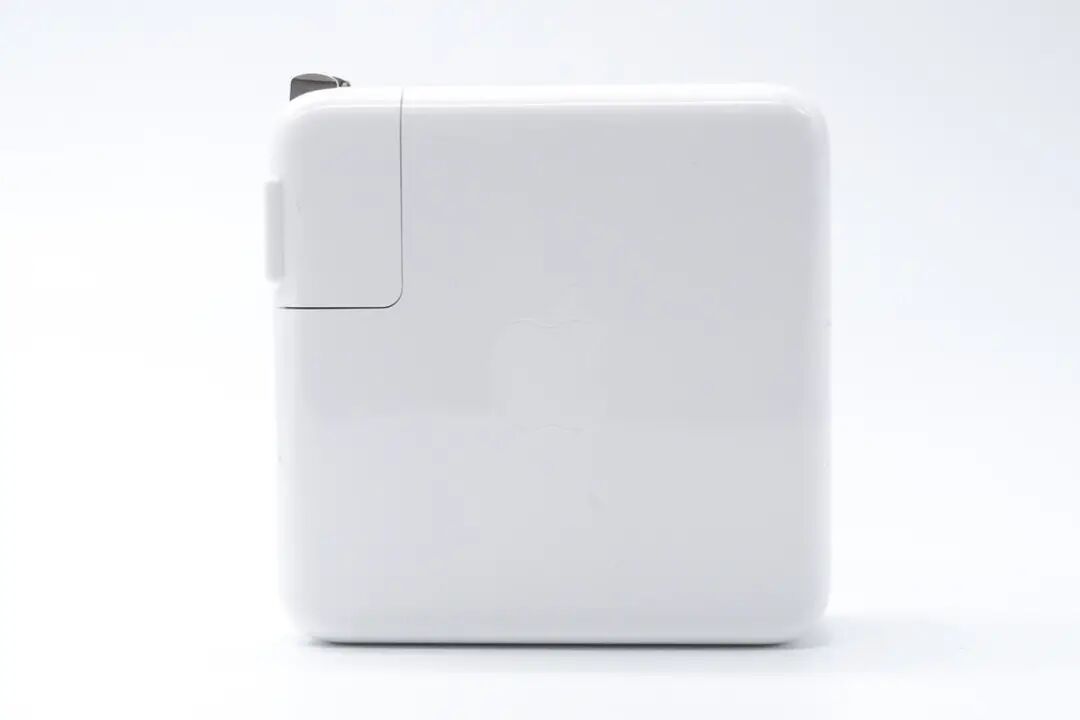

苹果67W PD充电器外观上采用了家族式ID设计，采用PC阻燃壳体包裹，白色的外壳配色。

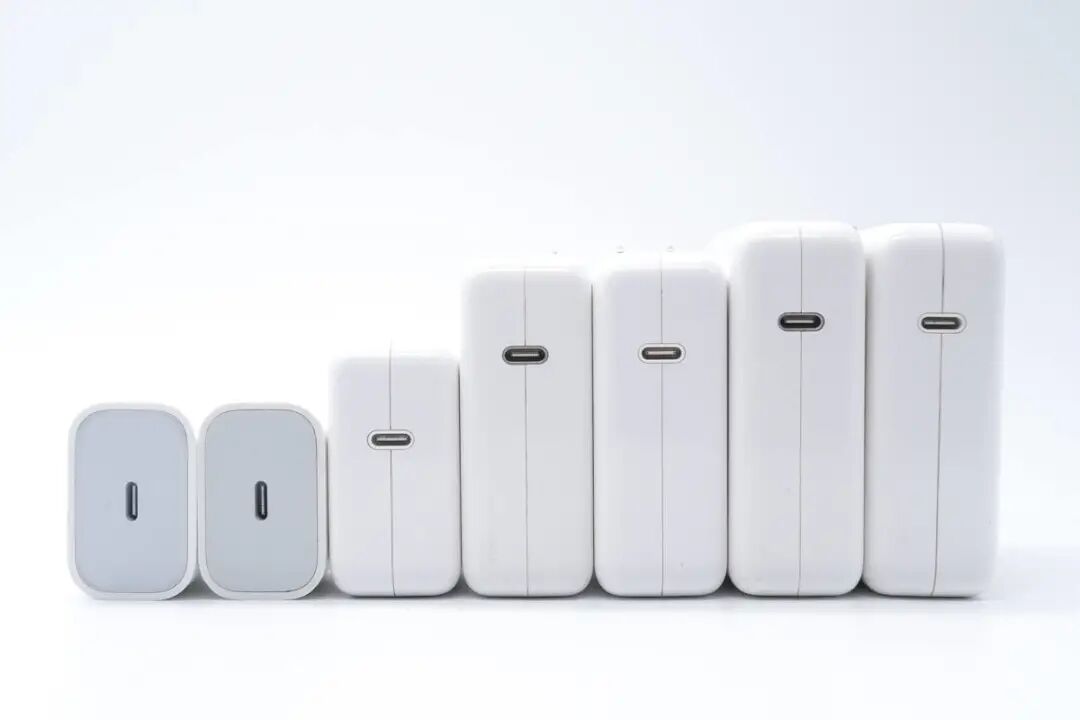

将苹果67W PD充电器放在苹果快充家族系列中，如果不看参数很难辨认出具体的款式，苹果自家的大功率充电器均采用了相同的ID设计。
正面凹印着苹果的品牌Logo。
机身配备可折叠插脚，插脚的两侧带有稳定设计。

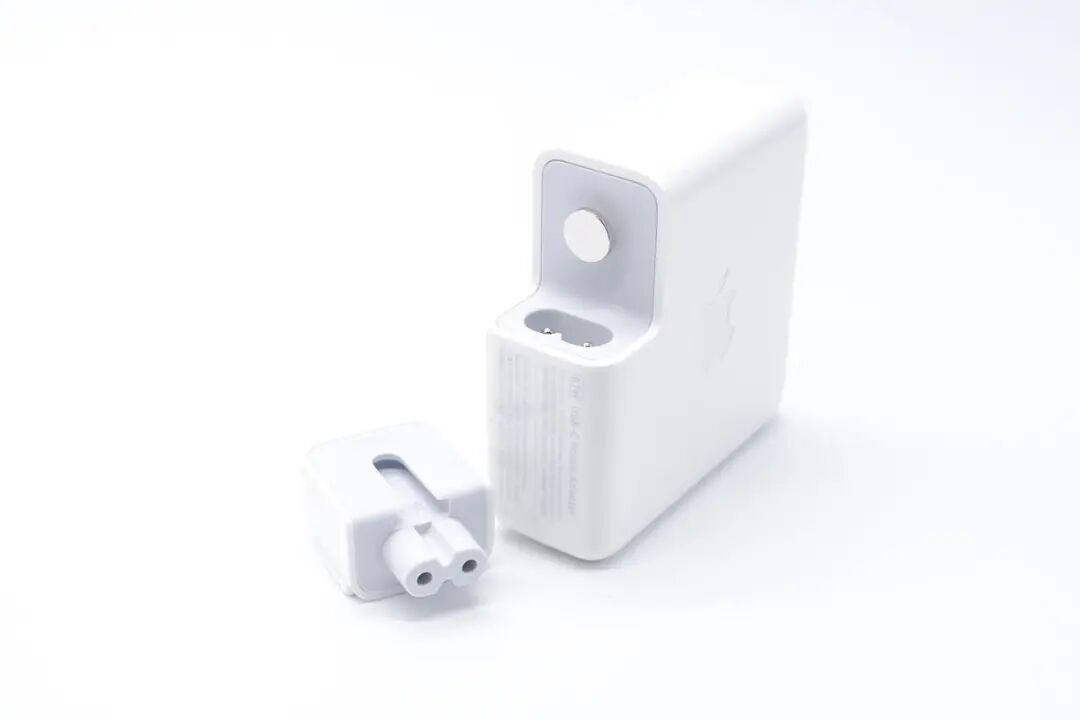

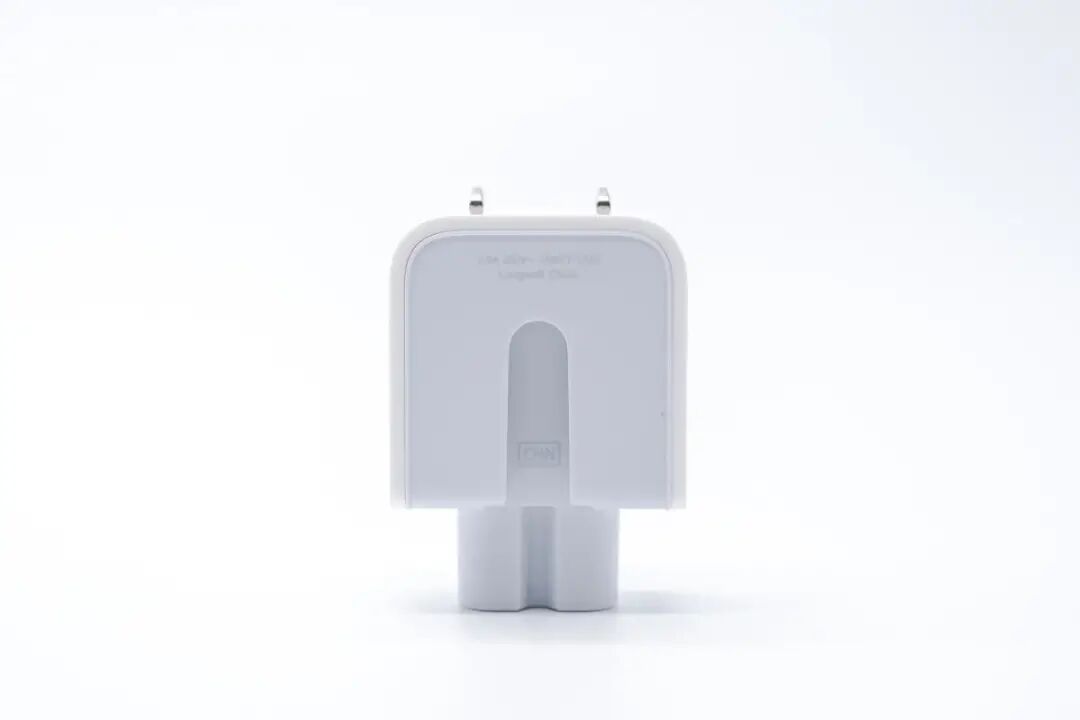

插头部分可以拆开，这也是苹果充电器的经典设计了，为的是方便用户外接电源延长线。
插头内部印有“CHN”的中国标识，支持250V输入电压。

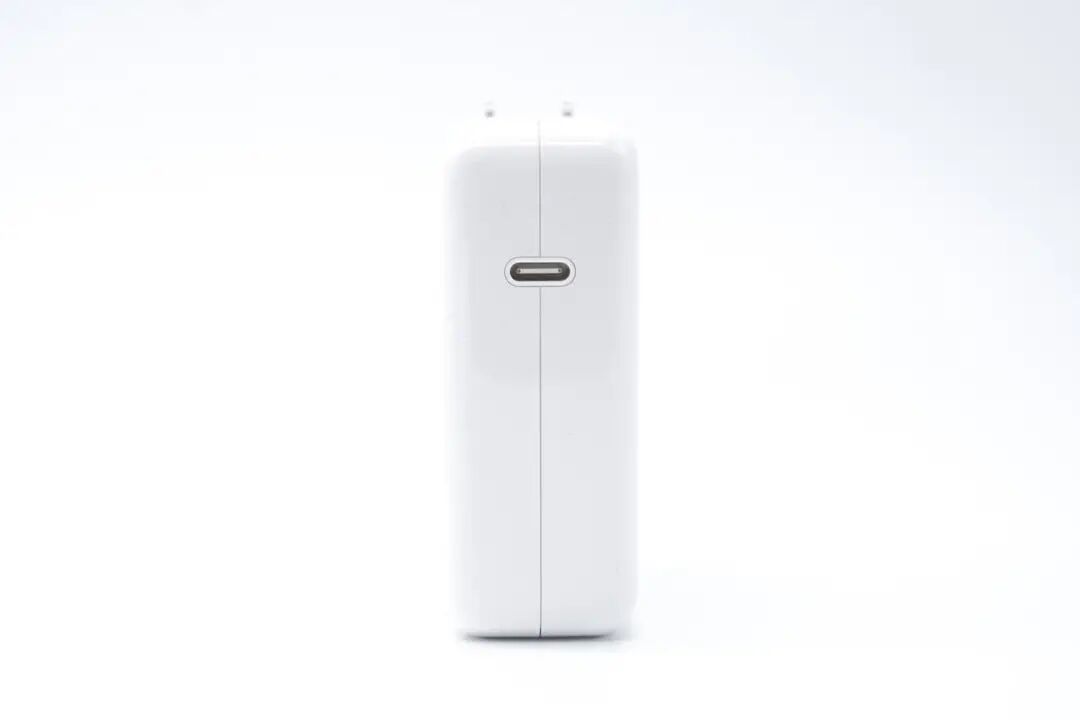

机身采用单USB-C物理输出接口设计，内置白色胶芯。

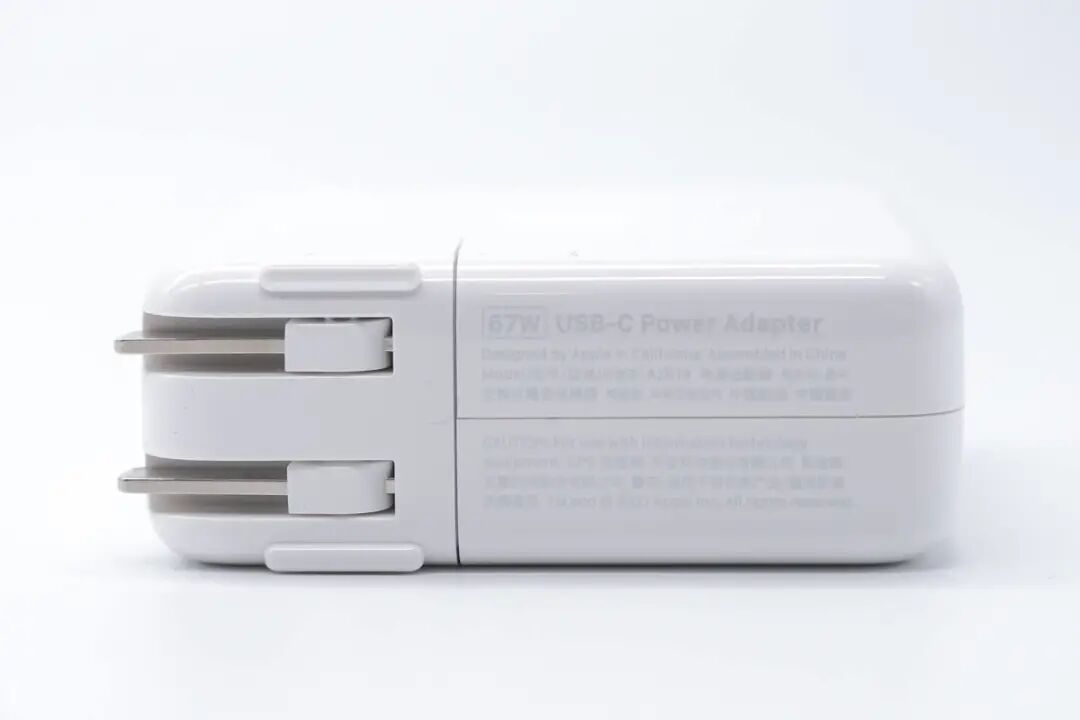

壳体侧面印着参数信息，这是一款支持67W输出功率的充电器，型号A2452，制造商为光宝科技股份有限公司。
另一侧印着信息参数，支持100-240V的输入电压，支持5.2V3A、9V3A、15V3A、20.3V3.3A四个固定输出档位。

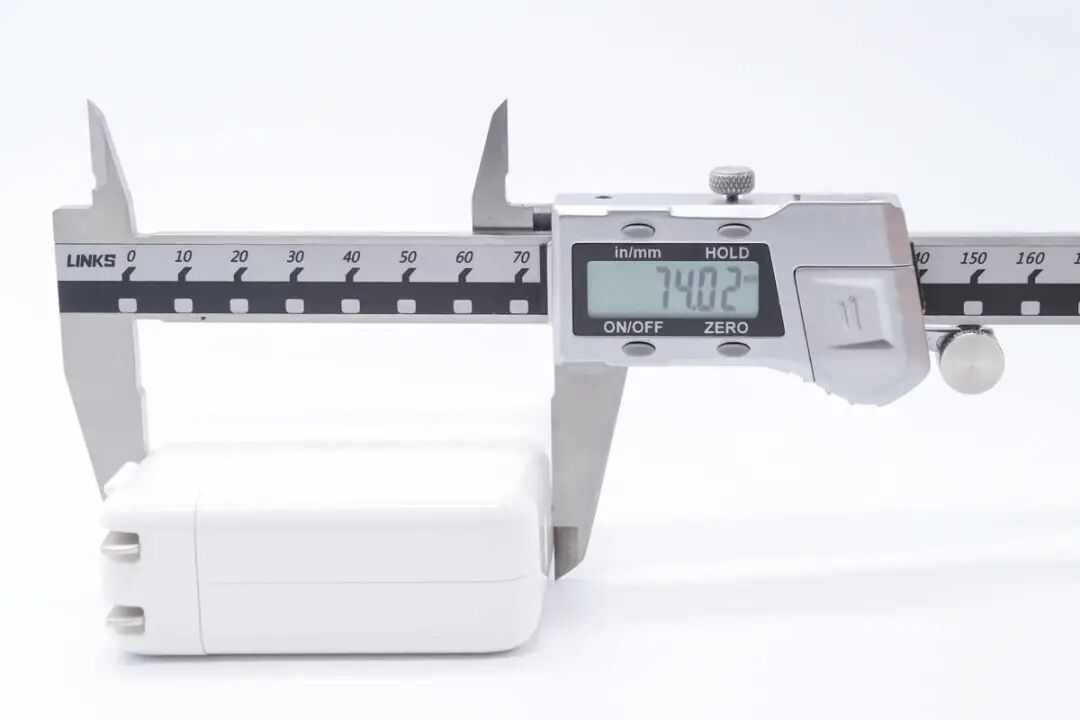

三围方面，使用卡尺实测充电器的长度约为74.02mm（不含插脚）。

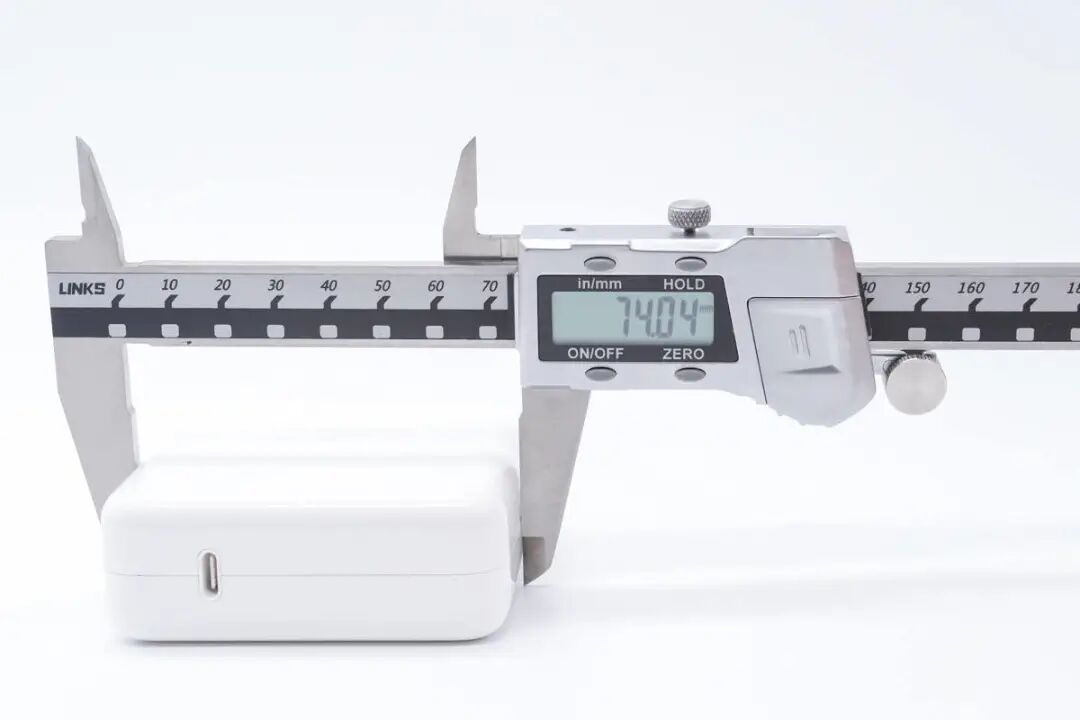

宽度约为74.04mm。

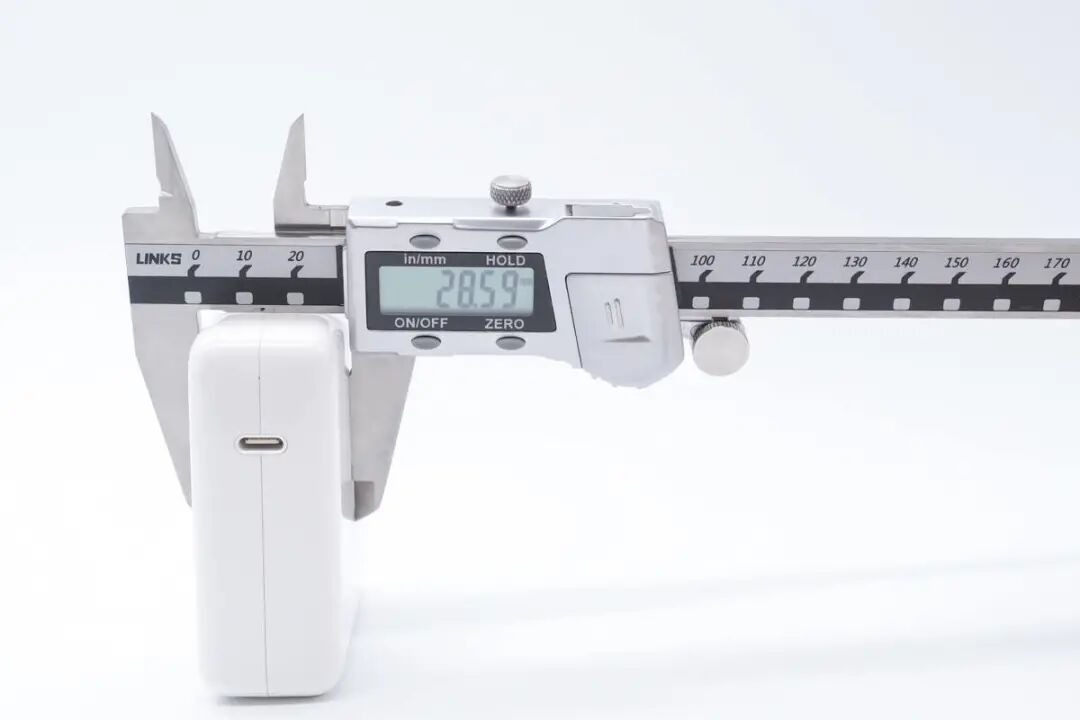

厚度约为28.59mm。
可以得出充电器的三围参数约为74.02x74.04x28.59mm，体积约为156.68cm³，以最高输出67W计算，功率密度约为0.42W/cm³。

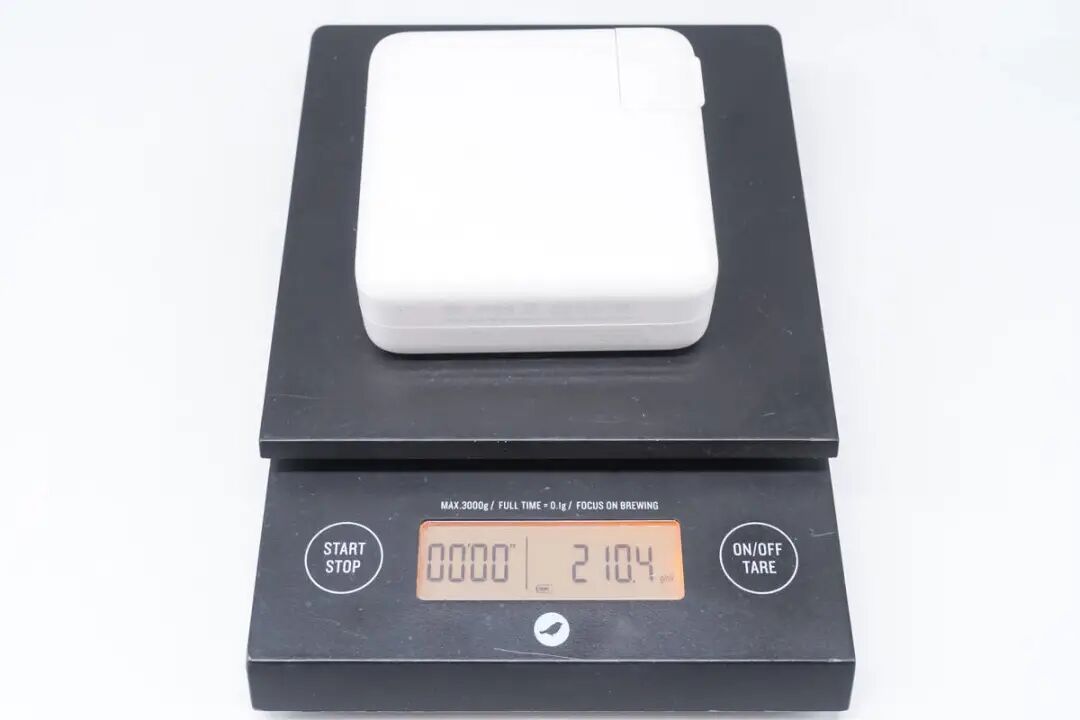

充电器的净重约为210.4g。
拿在手里还是比较有存在感的。
产品性能测评
以上对苹果67W PD充电器的外观以及尺寸方面进行了介绍，下面进入测试环节，主要会从协议与PDO、充电兼容性、充电全程等几大块对苹果67W PD充电器进行全面的测评，方便读者对苹果67W PD充电器有更全面的了解。
协议测试
这一测试模块主要测试充电器支持的快充协议，用户可以根据具体的协议来匹配输出设备，从而获得更好的快充体验。
协议方面，使用ChargerLAB的POWER-Z KT002读取充电器的快充协议，实测支持PD2.0快充协议。

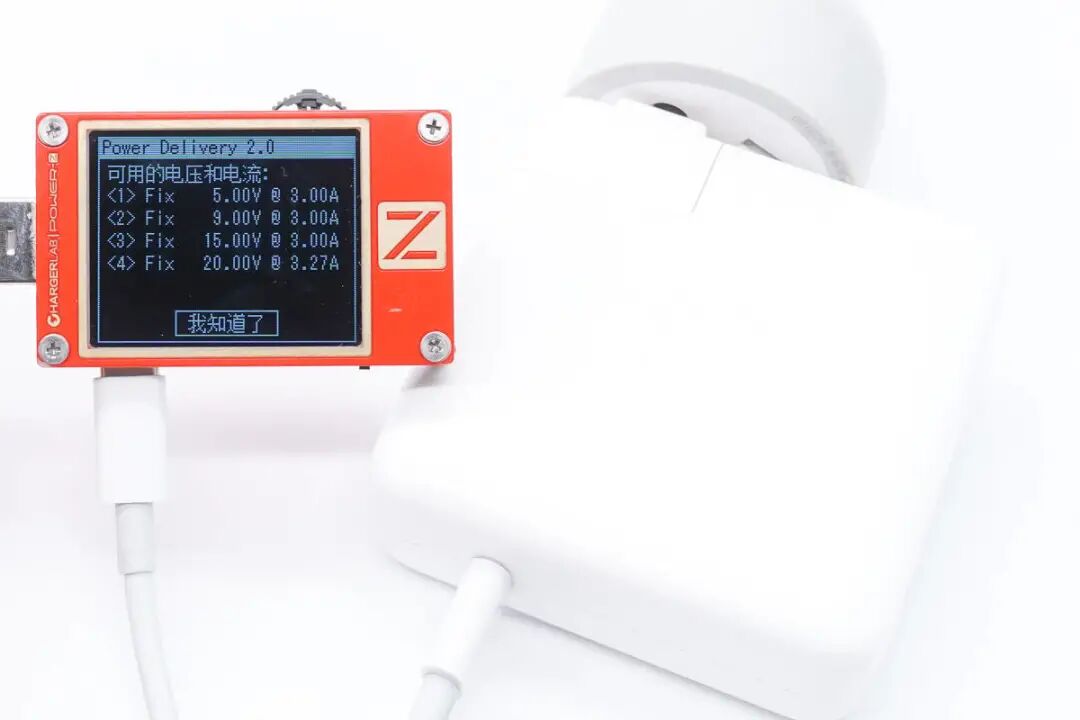

PDO报文方面，充电器支持5V3A、9V3A、15V3A、20V3.27A四个固定输出档位。
充电兼容性测试
兼容性测试环节可以清楚的得知苹果67W PD充电器为各个设备的充电情况，充电头网会使用数十款设备搭配苹果67W PD充电器进行测试，为读者呈现真实的测试数据。

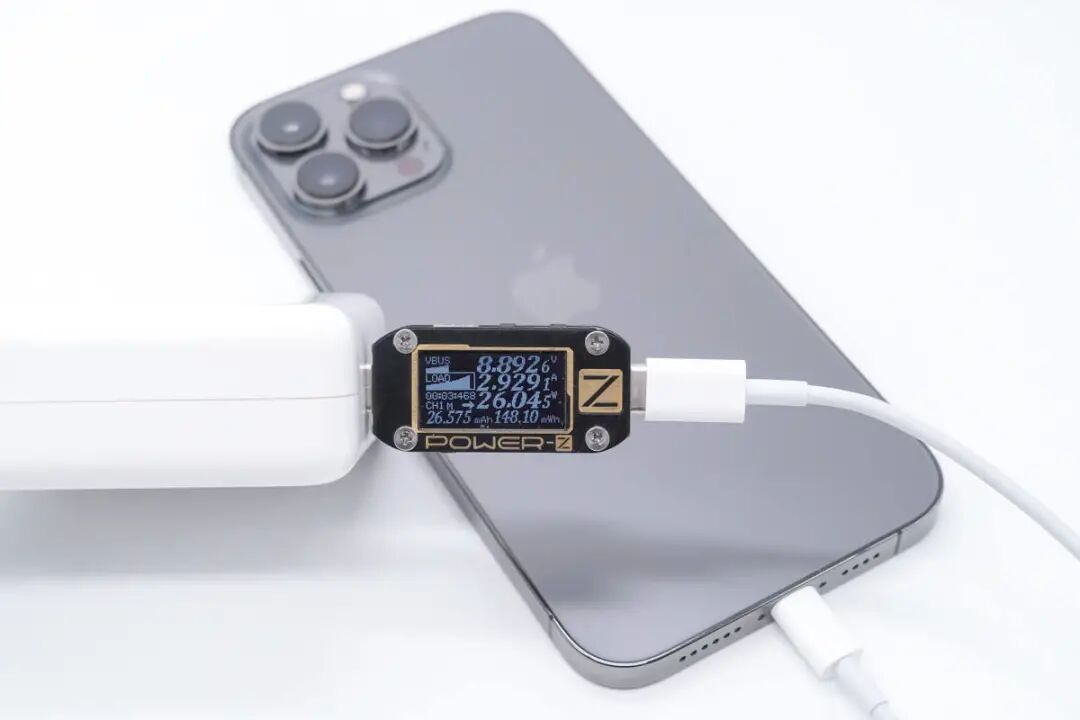

作为今年新iPhone的超大杯，iPhone 13 Pro Max的快充也来到了超大杯，使用充电器为iPhone 13 Pro Max充电，功率为8.89V 2.92A 26.04W，苹果67W PD充电器可以轻松满足iPhone 13 Pro Max的快充需求。

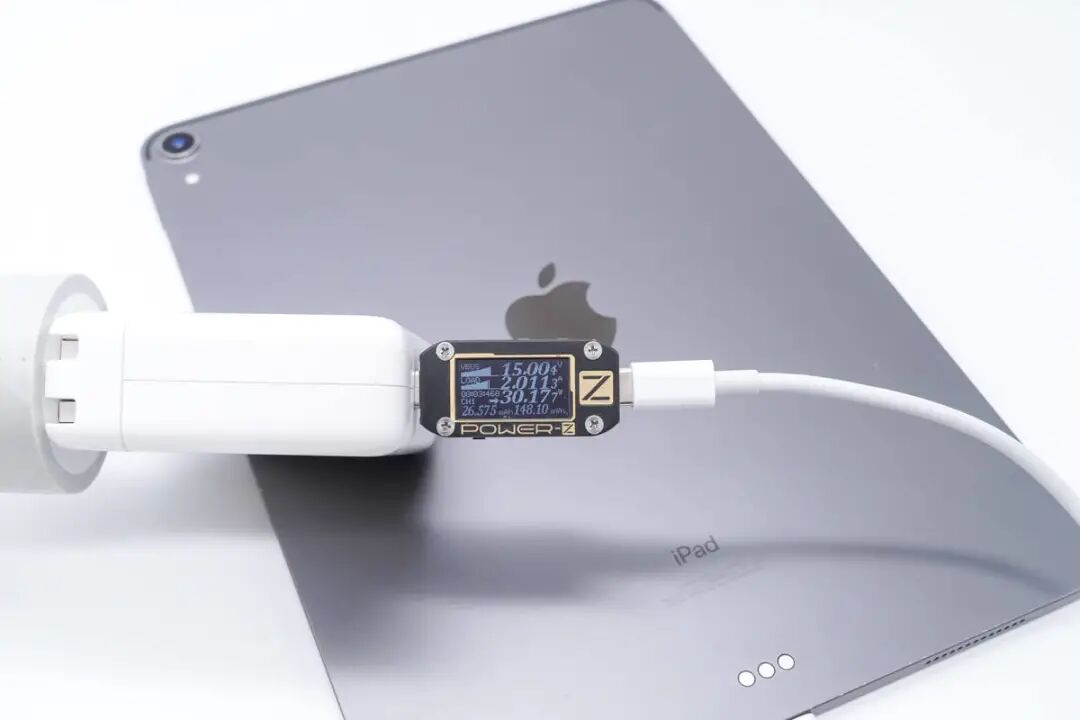

为iPad Pro充电，充电器输出15V高压，功率为30.17W。

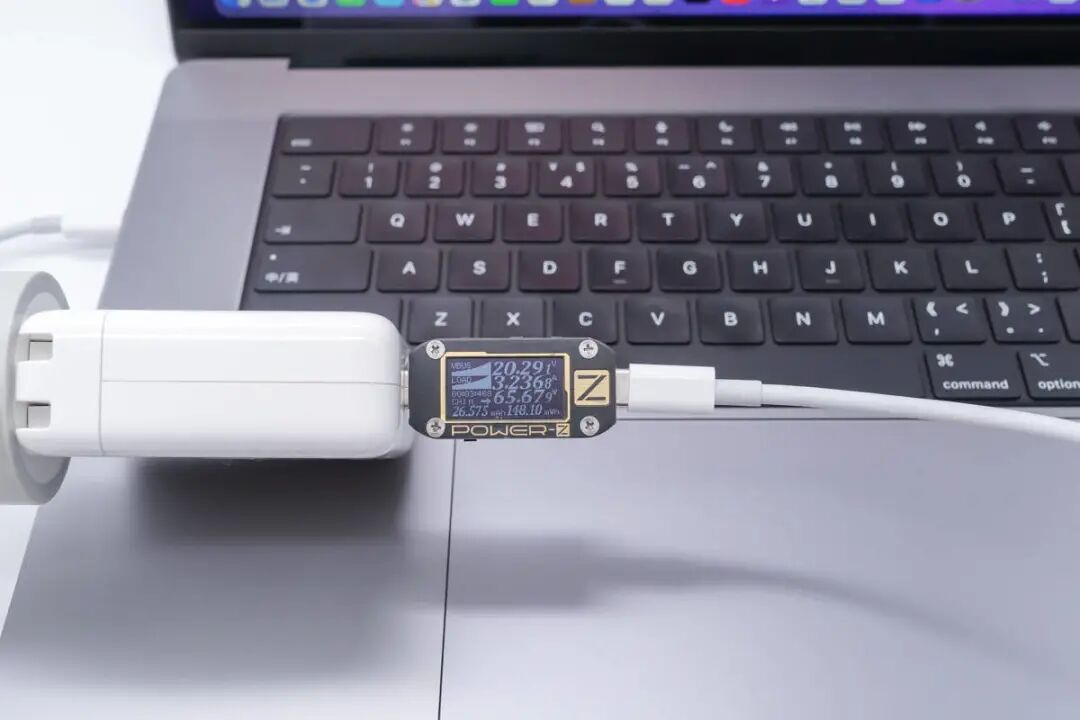

为MacBook Pro 16 M1 Max充电，握手20V输出电压，功率为65.67W。

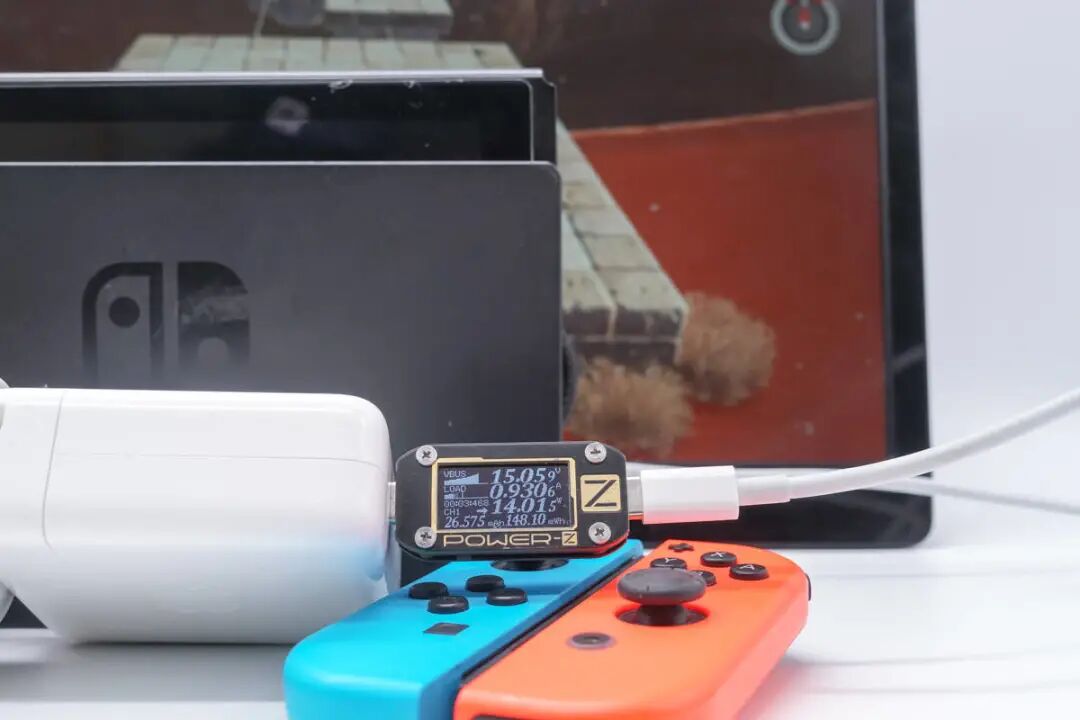

激活Switch的底座TV模式需要充电器支持15V3A快充档位，使用苹果67W PD充电器为Switch底座供电，充电器输出15V电压，成功激活Switch的底座TV模式。

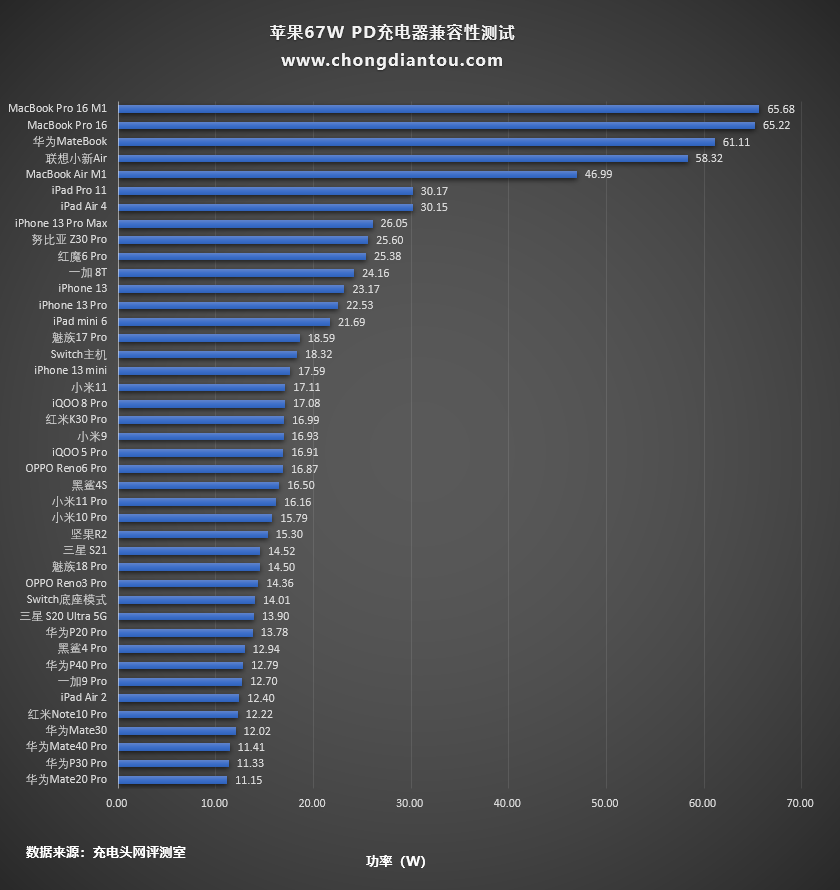

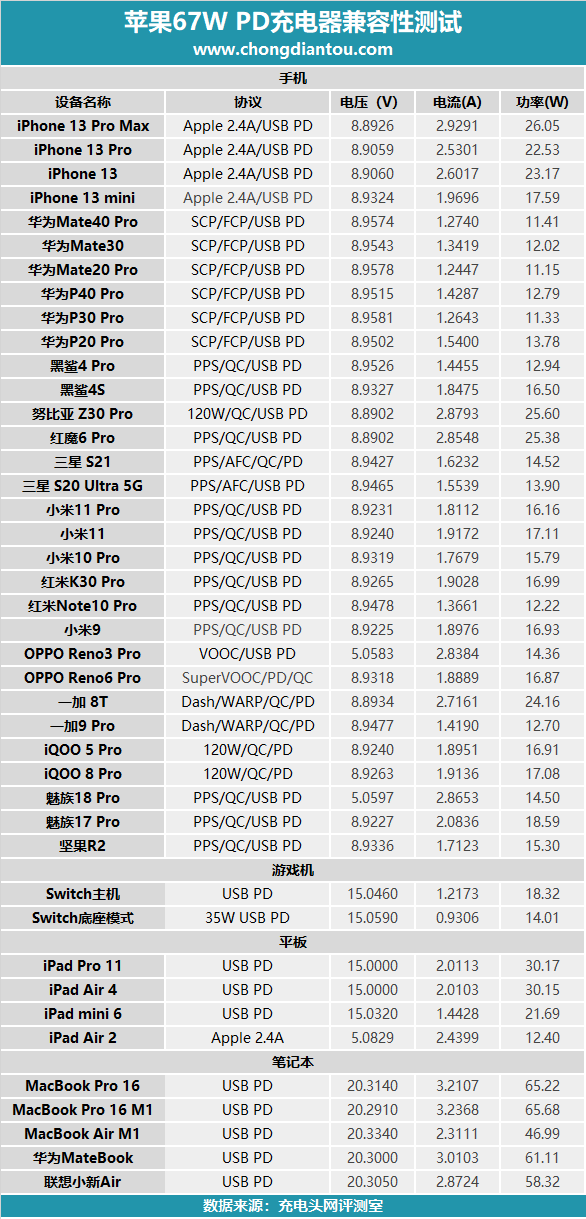

将所有的测试数据汇总，整体来看为设备充电都可以触发快充，为笔记本和平板游戏机可以提供20V和15V的高压快充，兼容性不错。
柱状图这里，笔记本的功率自然最高，手机等其他设备的功率柱状图依次排列。
充电全程实测
充电全程测试环节可以清楚的看到充电过程中参数的变化，所以此次选择了使用苹果67W PD充电器为MacBook Pro 16 M1 Max充电，来看看充电全程中数据的变化情况。

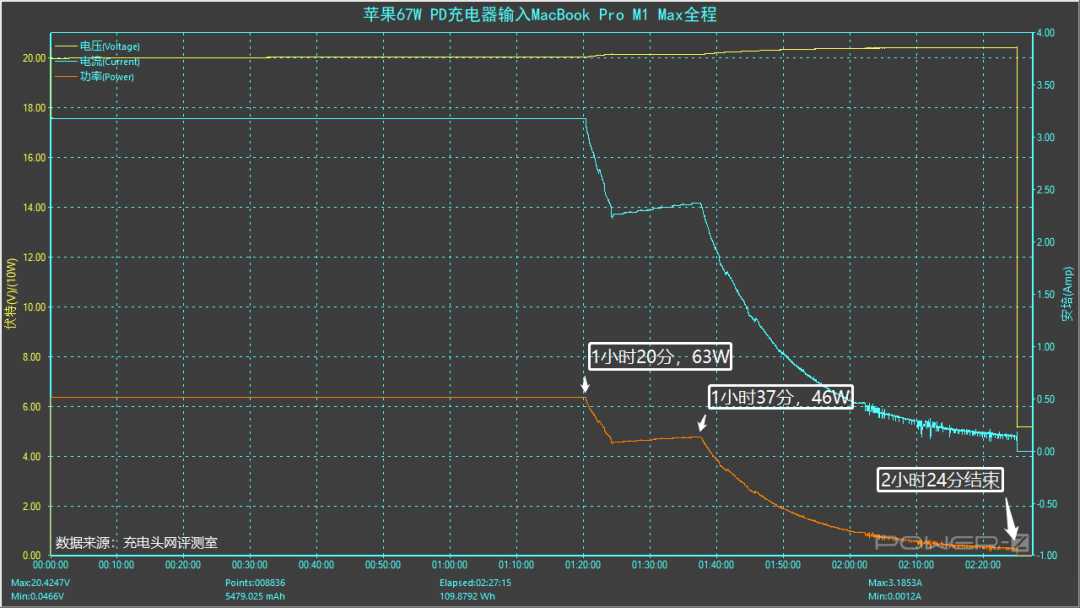

这是使用苹果67W PD充电器为MacBook Pro 16 M1 Max充电的全程数据变化，整个过程分为三个阶段，于2小时24分充电结束，最高功率为20.01V 3.18A 63.66W。

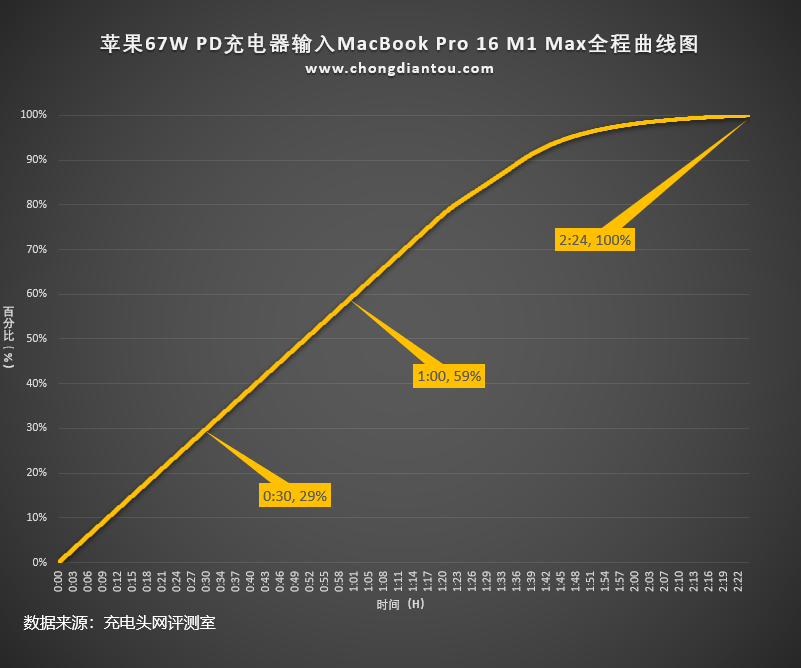

将充电全程绘制成曲线图，可以得知，苹果67W PD充电器为MacBook Pro 16 M1 Max半小时充电29%，1小时充电59%，完全充满需要2小时24分。
待机功耗测试
充电器如果经常插在插座上不使用也是会耗电的，只不过非常小而已。很多读者都想知道充电器如果一直插在插座上是否浪费电，待机功耗测试环节就是为了解答这个问题。

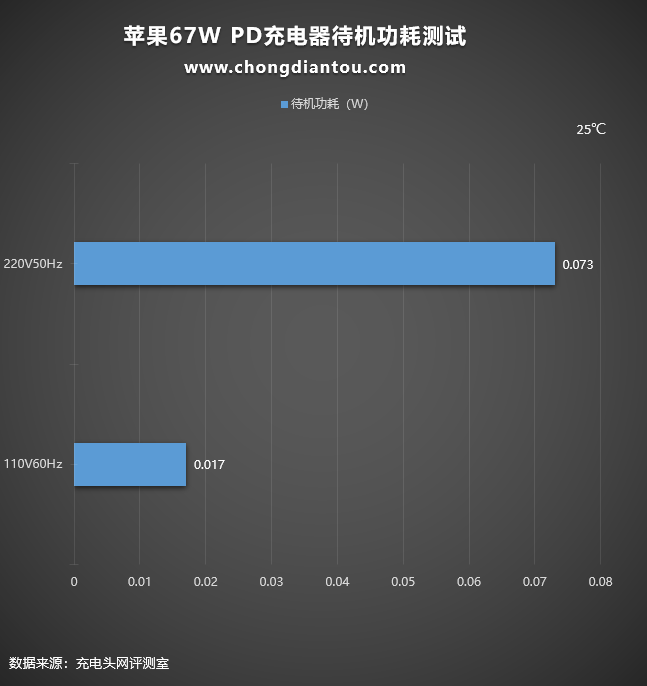

经过功率计测试，苹果67W PD充电器在220V 50Hz的空载功耗为0.073W，换算下来一年损耗的电能约为0.63KW·h，若市价电为0.6元/KW·h，则充电器一年的电费约为0.378元左右。
110V 60Hz时的空载功耗为0.017W，换算下来，一年损耗的电能约为0.14KW·h，若市价为0.6元/KW·h，则充电器一年的电费约为0.084元左右。
转换效率测试
充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是苹果67W PD充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：

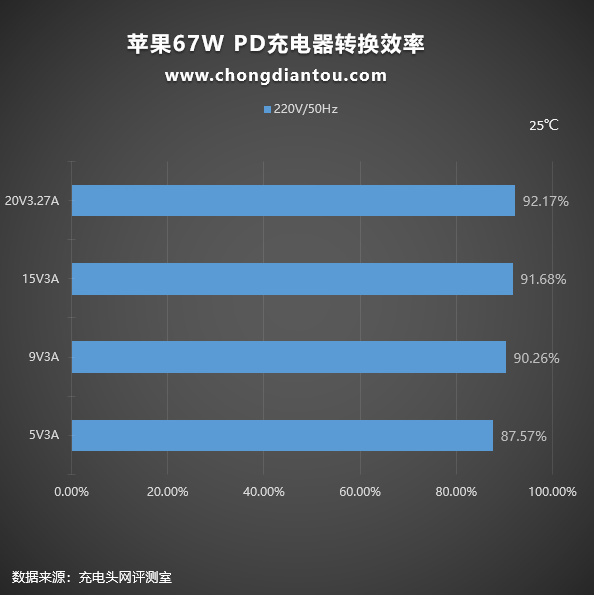

220V 50Hz下，将苹果67W PD充电器在各个电压档位的输出功率拉满进行测试：五个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从87.57%到92.17%不等。

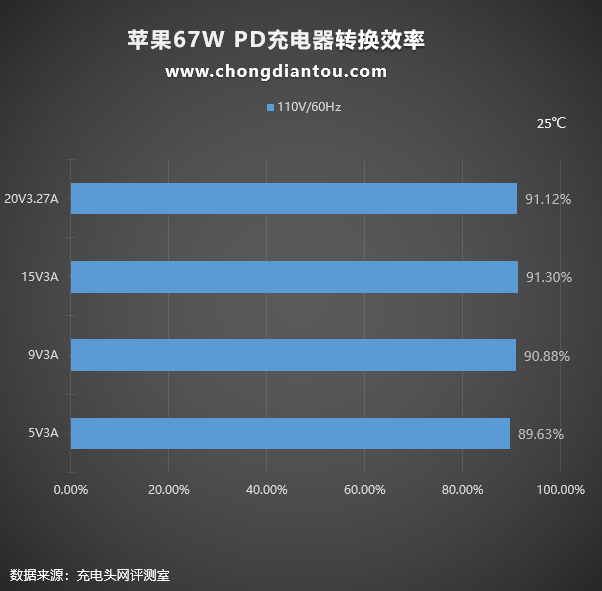

110V 60Hz下，充电器的转换效率从89.63%到91.12%不等。
纹波测试
由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值，与国家标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

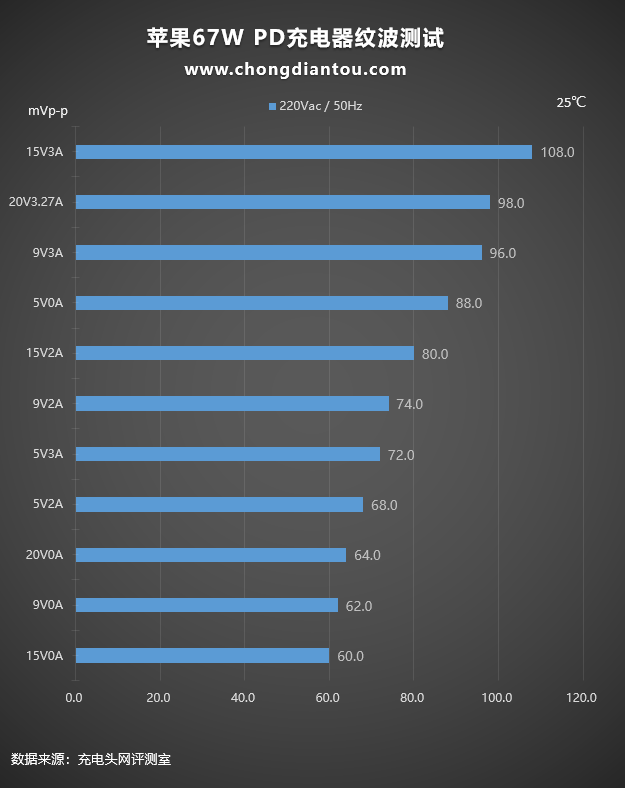

这是使用苹果67W PD充电器在220V 50Hz交流输入下的纹波测试，纹波测试分为空载（柱状图中Y轴电流为0A）和重载（柱状图中Y轴电流为非0A）两种。纹波最高为108mVp-p，充电器处于15V3A输出状态；最低为60mVp-p，充电器处于15V0A空载状态。

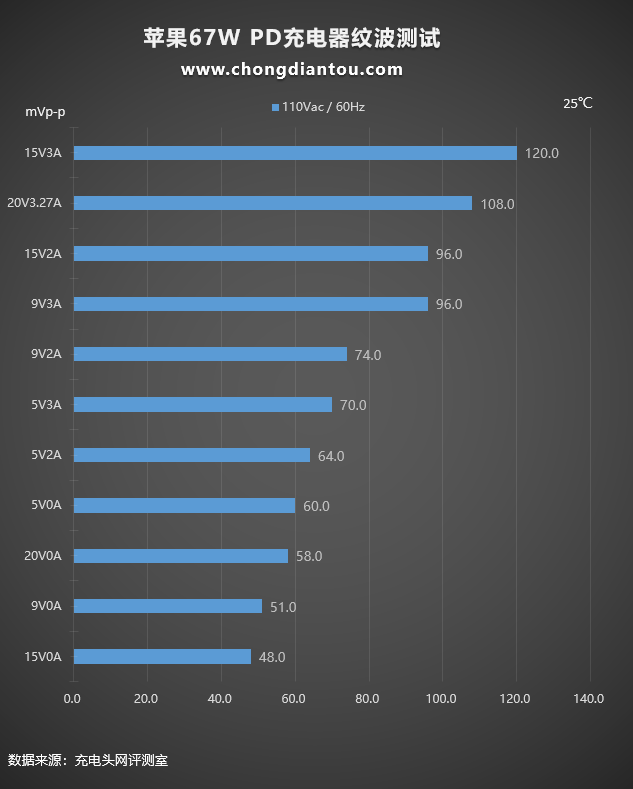

110V 60Hz下，纹波最高为120mVp-p，充电器处于15V3A输出状态；最低为48mVp-p，充电器处于15V0A空载状态。
纹波测试小结
国家标准中充电器纹波要求是不高于200mVp-p，苹果67W PD充电器在110V 60Hz、220V 50Hz输入电压下，所有输出功率纹波峰峰值均低于200mVp-p这个标准，表现不错。
温度测试
前面提到了充电器在工作时会涉及到转换效率的问题，其中损耗的部分大多是以热量的形式散发，所以此次也增设了苹果67W PD充电器温升方面的测试。测试条件为让充电器以20V3.27A档位持续输出1小时后采集表面的温度，测试基于25℃的恒温箱内进行。

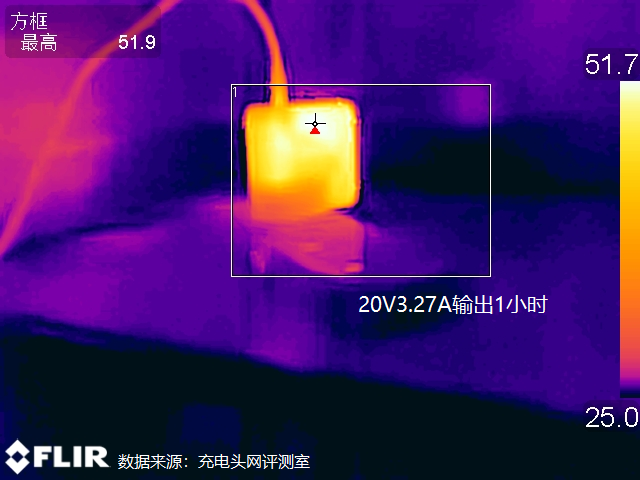

1小时后采集到充电器表面的最高温度为51.9℃。
另一侧的充电器表面最高温度为50.9℃。
充电头网总结
到这里苹果67W PD充电器的测评就结束了，苹果67W PD充电器进一步的丰富了苹果快充家族的产品线。
目前在PD快速充电器领域，苹果已经推出了整10款PD充电器了，功率从18W到140W覆盖足够广泛。
苹果67W PD充电器采用了家族式的外观设计，白色壳体，单USB-C输出接口，可拆卸式插头。性能方面支持PD快充，支持5V3A、9V3A、15V3A、20V3.27A四个固定输出档位，可以满足手机、平板以及笔记本电脑的快充需求。
这款67W PD充电器充电头网已经将其拆解，对内部做工感兴趣的朋友可以持续关注一下充电头网后面的推文。
