KubeFATE: 用云原生技术赋能联邦学习(一)
题图摄于北海公园
联邦学习是AI领域一个新兴的方向，被认为是 AI 领域最重要的研究和应用趋势之一。联邦学习可在用户之间进行联合建模，构造精确的人工智能模型，同时数据不用离开机构，可以保证双方数据的隐私安全性，应用前景广阔，因此，联邦学习已经得到越来越广泛的关注。
我们 VMware 云原生实验室的团队参与了联邦学习开源项目 FATE 和 KubeFATE 的开发，文后附有作者相关课程的视频。
（本文作者系VMware云原生实验室工程师陈家豪，FATE / KubeFATE开源联邦学习项目的贡献者。）
一个正常工作的 FATE 集群里面包含了若干组件，其中有些负责任务调度、有些负责存储，各个组件各司其职，联合起来一起完成任务。一个 FATE 集群所包含的组件如下图所示。

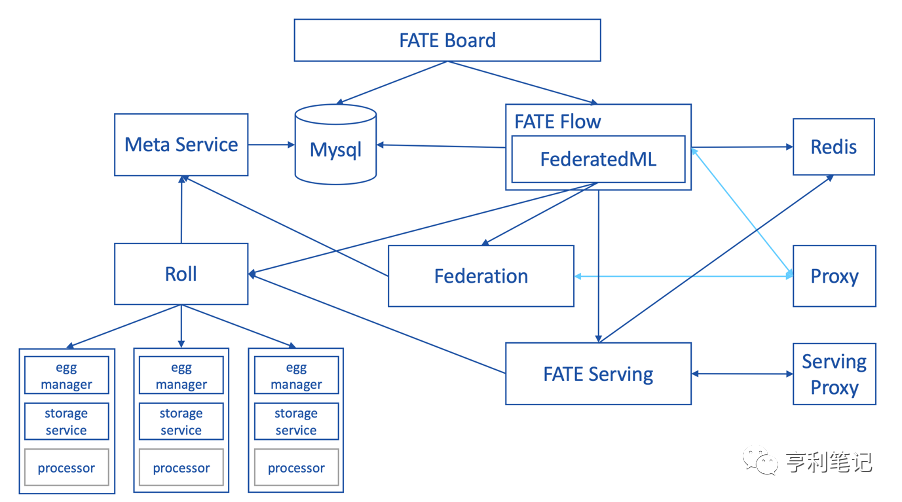

FATE整体架构图
各个服务的功能描述如下：
FATE Flow：该服务分为 Client 和Server两部分，其中Client部分由用户使用，用于向FATE集群提交联邦学习任务；FATE Flow Server是FATE集群对外提供服务的入口，同时它也负责调度、执行用户提交的任务请求和协调任务参与方。
MySQL：与任务相关的一些元数据，如创建时间，状态都会存在MySQL中。 EGG/ROLL：向训练任务提供了分布式计算和存储能力。 Meta Service：一组数据或一个文件，可以被切片并分布在不同的Egg上，Meta service负责管理和定位文件的切片信息。 Federation：由于联邦学习的特殊性质，在训练中，各个参与方之间往往会进行若干次数据互换。该服务为训练任务提供发送和接受数据的功能。 Proxy：该服务是一个反向代理，是FATE集群对外（训练其他参与方）的唯一入口。 FATE Board：向用户提供训练任务的可视化。 FATE Serving：在线推理服务，用户可以把训练好模型推送到该服务后作在线推理。
KubeFATE简介
由于FATE集群包含了众多服务，并且每一个服务的启动都需要不同的配置和依赖，以至于使用存在一定门槛。此外由于多个服务之间有相互依赖，一个服务的失败可能导致整个集群的不可用，这给系统的运维也带来了一定的挑战。基于这个出发点，VMware和微众联合开发了KubeFATE项目，致力于解决联邦学习的使用门槛和降低运维的成本。目前，KubeFATE和FATE最新的版本为1.3.0，本文后续所有与它们相关的操作都将基于此版本。
由于KubeFATE使用了容器技术对FATE进行了封装，因此相对于传统的安装部署，使用KubeFATE有以下优点：
1. 使用简单，免除缺失依赖软件包的烦恼。
2. 配置方便，一个配置文件就能部署多套集群。
3. 管理灵活，可按需增减集群规模。
4. 适用于云环境。
目前KubeFATE支持使用Docker-Compose和Kubernetes两种方式来部署和管理FATE集群，分别面向了测试开发和生产这两种使用场景。本文主要关注于测试开发的部署，因此在接下来的部署中会使用Docker-Compose这种方式。Kubernetes的方式将另文叙述。
KubeFATE的工作流程主要分成两部分，分别是
根据用户定义的配置文件生成FATE集群的启动文件。
拷贝启动文件到指定机器上，并使用docker-compose命令启动容器。
通常，负责生成启动文件的服务器称为部署机，而负责运行容器的服务器称为目标机，部署机和目标机是在逻辑上的划分。在本文中，部署机和目标机为同一台机器。

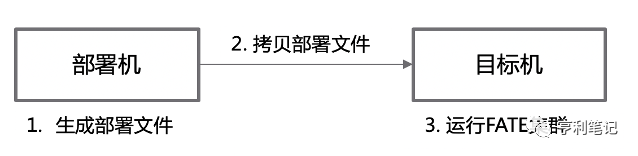

部署机与目标机关系图
使用KubeFATE和Docker-Compose来部署单节点联邦学习平台
由于KubeFATE使用了容器作为其底层工具，因此在开始使用KubeFATE之前，这里也简单介绍下容器、Docker等相关的概念。
容器也称Linux Container（简称LXC），它是与系统其他部分隔离开的一系列进程，主要由Namespace和Cgroup两大机制来保证实现。其优点是：
2. 轻量级
3. 跨Linux发行
Docker属于 LXC的一种封装，提供简单易用的容器使用接口。它可以将应用程序与依赖，打包在一个文件里面，而当程序要运行的时候，Docker就为这个程进行一些配置，使得该进程与系统中的其他进程隔离。总体来说，Docker向用户提供了一套简单易用的接口，以至于用户可以很方便使用容器。而Docker-Compose 是对Docker 容器进行编排的工具，通过它用户可以很方便的配置和管理多个容器。至于更多关于Docker的详细资料，请大家参考Docker 官网：https://www.docker.com
文章接下来的部分将跟大家分享单节点的联邦学习平台如何部署。 目标
部署一套FATE集群，集群内拥有“FATE整体架构”中描述的所有部件。具体部署架构如下所示： ![]()
部署架构图
准备工作
一台机器，虚拟机或者物理机，推荐2CPU，8GB内存，Linux操作系统并且能联网，并以root用户登录。下文中部署机器和目标机器为同一台，IP地址为192.168.1.1 。
在目标机上安装Docker
# curl -fsSL https://get.docker.com -o get-docker.sh
# sh get-docker.sh
# usermod -aG docker $(whoami)
# exec $SHELL
验证安装
# docker version
Client: Docker Engine - Community
Version: 19.03.7
API version: 1.40
Go version: go1.12.17
Git commit: 7141c199a2
Built: Wed Mar 4 01:22:36 2020
OS/Arch: linux/amd64
Experimental: false
Server: Docker Engine - Community
Engine:
Version: 19.03.7
API version: 1.40 (minimum version 1.12)
Go version: go1.12.17
Git commit: 7141c199a2
Built: Wed Mar 4 01:21:08 2020
在目标机上安装Docker-Compose # curl -L "https://github.com/docker/compose/releases/download/1.25.4/docker-compose-#(uname -s)-#(uname -m)" -o /usr/local/bin/docker-compose
# chmod +x /usr/local/bin/docker-compose
验证安装# docker-compose version
docker-compose version 1.25.4, build unknown
docker-py version: 4.2.0
CPython version: 2.7.17
OpenSSL version: OpenSSL 1.1.1 11 Sep 2018
在目标机上下载Docker 镜像（可选） 对于国内用户来说从Dockerhub上下载镜像可能会比较慢，可用以下方式代替：
# wget https://webank-ai-1251170195.cos.ap-guangzhou.myqcloud.com/fate_1.3.0-images.tar.gz
# docker load -i fate_1.3.0-images.tar.gz
验证下载镜像# docker images
REPOSITORY TAG
federatedai/egg 1.3.0-release
federatedai/fateboard 1.3.0-release
federatedai/meta-service 1.3.0-release
federatedai/python 1.3.0-release
federatedai/roll 1.3.0-release
federatedai/proxy 1.3.0-release
federatedai/federation 1.3.0-release
federatedai/serving-server 1.2.2-release
federatedai/serving-proxy 1.2.2-release
redis 5
mysql 8
在部署机上下载并解压Kubefate1.3的kubefate-docker-compose.tar.gz资源包
# curl -OL https://github.com/FederatedAI/KubeFATE/releases/download/v1.3.0/kubefate-docker-compose.tar.gz
# tar -xzf kubefate-docker-compose.tar.gz
在部署机上定义需要部署的实例数目进入docker-deploy目录
# cd docker-deploy/
编辑parties.conf如下
# vi parties.conf
user=root
dir=/data/projects/fate
partylist=(10000)
partyiplist=(192.168.1.1) #此处替换为目标机的IP
servingiplist=(192.168.1.1) #此处替换为目标机的IP
exchangeip=
在部署机上执行生成集群启动文件脚本 # bash generate_config.sh # 生成部署文件
在部署机上执行启动集群脚本 # bash docker_deploy.sh all
命令输入后需要用户输入两次目标机的root用户的密码
在目标机上验证集群状态 # docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
f8ae11a882ba fatetest/fateboard:1.3.0-release "/bin/sh -c 'cd /dat…" 5 days ago Up 5 days 0.0.0.0:8080->8080/tcp confs-10000_fateboard_1
d72995355962 fatetest/python:1.3.0-release "/bin/bash -c 'sourc…" 5 days ago Up 5 days 9360/tcp, 9380/tcp confs-10000_python_1
dffc70fc68ac fatetest/egg:1.3.0-release "/bin/sh -c 'cd /dat…" 7 days ago Up 7 days 7778/tcp, 7888/tcp, 50001-50004/tcp confs-10000_egg_1
dc23d75692b0 fatetest/roll:1.3.0-release "/bin/sh -c 'cd roll…" 7 days ago Up 7 days 8011/tcp confs-10000_roll_1
7e52b1b06d1a fatetest/meta-service:1.3.0-release "/bin/sh -c 'java -c…" 7 days ago Up 7 days 8590/tcp confs-10000_meta-service_1
50a6323f5cb8 fatetest/proxy:1.3.0-release "/bin/sh -c 'cd /dat…" 7 days ago Up 7 days 0.0.0.0:9370->9370/tcp confs-10000_proxy_1
4526f8e57004 redis:5 "docker-entrypoint.s…" 7 days ago Up 7 days 6379/tcp confs-10000_redis_1
586f3f2fe191 fatetest/federation:1.3.0-release "/bin/sh -c 'cd /dat…" 7 days ago Up 7 days 9394/tcp confs-10000_federation_1
ec434dcbbff1 mysql:8 "docker-entrypoint.s…" 7 days ago Up 7 days 3306/tcp, 33060/tcp confs-10000_mysql_1
68b1d6c68b6c federatedai/serving-proxy:1.2.2-release "/bin/sh -c 'java -D…" 32 hours ago Up 32 hours 0.0.0.0:8059->8059/tcp, 0.0.0.0:8869->8869/tcp, 8879/tcp serving-10000_serving-proxy_1
7937ecf2974e redis:5 "docker-entrypoint.s…" 32 hours ago Up 32 hours 6379/tcp serving-10000_redis_1
00a8d98021a6 federatedai/serving-server:1.2.2-release "/bin/sh -c 'java -c…" 32 hours ago Up 32 hours 0.0.0.0:8000->8000/tcp serving-10000_serving-server_1
在目标机上验证集群是否正确安装# docker exec -it confs-10000_python_1 bash
# cd /data/projects/fate/python/examples/toy_example
# python run_toy_example.py 10000 10000 1
如果测试通过，屏幕将显示类似如下消息：
"2019-08-29 07:21:25,353 - secure_add_guest.py[line:96] - INFO: begin to init parameters of secure add example guest"
"2019-08-29 07:21:25,354 - secure_add_guest.py[line:99] - INFO: begin to make guest data"
"2019-08-29 07:21:26,225 - secure_add_guest.py[line:102] - INFO: split data into two random parts"
"2019-08-29 07:21:29,140 - secure_add_guest.py[line:105] - INFO: share one random part data to host"
"2019-08-29 07:21:29,237 - secure_add_guest.py[line:108] - INFO: get share of one random part data from host"
"2019-08-29 07:21:33,073 - secure_add_guest.py[line:111] - INFO: begin to get sum of guest and host"
"2019-08-29 07:21:33,920 - secure_add_guest.py[line:114] - INFO: receive host sum from guest"
"2019-08-29 07:21:34,118 - secure_add_guest.py[line:121] - INFO: success to calculate secure_sum, it is 2000.0000000000002"
通过上述步骤，一个FATE的实例（单方）部署完成，后续文章将介绍如何部署多方互联进行联邦学习的训练。
常见问题如果前文的“toy_example”尝试数次后仍没有跑过，可以考虑是否因CPU版本太旧以至于指令集不支持的问题。具体操作如下：
1. 进入egg容器
# docker exec -it confs-xxxx_egg_1 bash
2. 查看storage-service日志
# cat storage-service-cxx/logs/error.log
如果日志出现“Illegal instruction (core dumped)”则考虑使用CPU更新点的服务器重新部署。如果该日志没有输出则可以通过docker log的方式逐个查看服务日志以定位具体问题。
（未完待续）
