引子

view.setOnClickListener { // 当控件被点击时触发的逻辑 }

正是因为 View 对控件点击采用了策略模式，才使得监听任何控件的点击事件变得易如反掌。

我有一个愿望。。。

如果 View 能有一个可见性监听该多好啊！

view.setOnVisibilityChangeListener { isVisible: Boolean ->   }

系统并未提供这个方法。。。

但业务上有可见性监听的需要，比如曝光埋点。当某控件可见时，上报XXX。

数据分析同学经常抱怨曝光数据不准确，有的场景曝光多报了，有的场景曝光少报了。。。

开发同学看到曝光埋点也很头痛，不同场景的曝光检测有不同的方法，缺乏统一的可见性检测入口，存在一定重复开发。

本文就试图为单个控件以及列表项的可见性提供统一的检测入口。

控件的可见性受到诸多因素的影响，下面是影响控件可见性的十大因素：

手机电源开关
Home 键
动态替换的 Fragment 遮挡了原有控件
ScrollView, NestedScrollView 的滚动
ViewPager, ViewPager2 的滚动
RecyclerView 的滚动
被 Dialog 遮挡
Activity 切换
同一 Activity 中 Fragment 的切换
手动调用 View.setVisibility(View.GONE)
被输入法遮盖

能否把这所有的情况都通过一个回调方法表达？目标是通过一个 View 的扩展方法完成上述所有情况的检测，并将可见性回调给上层，形如：

fun View.onVisibilityChange(block: (view: View, isVisible: Boolean) -> Unit) {}

若能实现就极大化简了上层可见性检测的复杂度，只需要如下代码就能实现任意控件的曝光上报埋点：

view.onVisibilityChange { view, isVisible ->
    if(isVisible) { // 曝光埋点 }
    else {}
}

控件全局可见性检测

可见性检测分为两步：

捕获时机：调用检测算法检测控件可见性的时机。
检测算法：描述如何检测控件是否对用户可见。

拿“手动调用 View.setVisibility(View.GONE)”举例，得先捕获 View Visibility 发生变化的时机，并在此刻检测控件的可见性。

下面是View.setVisibility()的源码：

// android.view.View.java
public void setVisibility(@Visibility int visibility) {
    setFlags(visibility, VISIBILITY_MASK);
}

系统并未在该方法中提供类似于回调的接口，即一个 View 的实例无法通过回调的方式捕获到 visibility 变化的时机。

难道通过自定义 View，然后重写 setVisibility() 方法？

这个做法接入成本太高且不具备通用性。

除了“手动调用 View.setVisibility(View.GONE)”，剩下的影响可见性的因素大多都可找到对应回调。难道得在fun View.onVisibilityChange()中对每个因素逐个添加回调吗？

这样实现太过复杂了，而且也不具备通用性，假设有例外情况，fun View.onVisibilityChange()的实现就得修改。

上面列出的十种影响控件可见性的因素都是现象，不同的现象背后可能对应相同的本质。

经过深挖，上述现象的本质可被收敛为下面四个：

控件全局重绘。
控件全局滚动。
控件全局焦点变化。
容器控件新增子控件。

下面就针对这四个本质编程。

捕获全局重绘时机

系统提供了ViewTreeObserver：

public final class ViewTreeObserver {
    public void addOnGlobalLayoutListener(OnGlobalLayoutListener listener) {
        checkIsAlive();
        if (mOnGlobalLayoutListeners == null) {
            mOnGlobalLayoutListeners = new CopyOnWriteArray<OnGlobalLayoutListener>();
        }
        mOnGlobalLayoutListeners.add(listener);
    }
}

ViewTreeObserver 是一个全局的 View 树变更观察者，它提供了一系列全局的监听器，全局重绘即是其中OnGlobalLayoutListener：

public interface OnGlobalLayoutListener {
    public void onGlobalLayout();
}

当 View 树发生变化需要重绘的时候，就会触发该回调。

调用 View.setVisibility(View.GONE) 之所以能将控件隐藏，正是因为整个 View 树触发了一次重绘。（任何一次微小的重绘都是从 View 树的树根自顶向下的遍历并触发每一个控件的重绘，不需要重绘的控件会跳过，关于 Adroid 绘制机制的分析可以点击Android自定义控件 | View绘制原理（画多大？））

https://juejin.cn/post/6844903782728335367

在可见性检测扩展方法中捕获第一个时机：

fun View.onVisibilityChange(block: (view: View, isVisible: Boolean) -> Unit) {
    viewTreeObserver.addOnGlobalLayoutListener {}
}

其中viewTreeObserver是 View 的方法：

// android.view.View.java
public ViewTreeObserver getViewTreeObserver() {
    if (mAttachInfo != null) {
        return mAttachInfo.mTreeObserver;
    }
    if (mFloatingTreeObserver == null) {
        mFloatingTreeObserver = new ViewTreeObserver(mContext);
    }
    return mFloatingTreeObserver;
}

getViewTreeObserver() 用于返回当前 View 所在 View 树的观察者。

全局重绘其实覆盖了上述的两个场景：

同一 Activity 中 Fragment 的切换。
手动调用 View.setVisibility(View.GONE)。
被输入法覆盖。

这两个场景都会发生 View 树的重绘。

捕获全局滚动时机

ScrollView, NestedScrollView 的滚动。
ViewPager, ViewPager2 的滚动。
RecyclerView 的滚动。

上述三个时机的共同特点是“发生了滚动”。

每个可滚动的容器控件都提供了各自滚动的监听。

// android.view.ScrollView.java
public interface OnScrollChangeListener {
    void onScrollChange(View v, int scrollX, int scrollY, int oldScrollX, int oldScrollY);
}

// androidx.viewpager2.widget.ViewPager2.java
public abstract static class OnPageChangeCallback {
    public void onPageScrolled(int position, float positionOffset, @Px int positionOffsetPixels) {}
    public void onPageSelected(int position) {}
    public void onPageScrollStateChanged(@ScrollState int state) {}
}

// androidx.recyclerview.widget.RecyclerView.java
public abstract static class OnScrollListener {
    public void onScrollStateChanged(@NonNull RecyclerView recyclerView, int newState) {}
    public void onScrolled(@NonNull RecyclerView recyclerView, int dx, int dy) {}
}

难道要针对不同的滚动控件设置不同的滚动监听器？

这样可见性检测就和控件耦合了，不具有通用性，也愧对View.onVisibilityChange()这个名字。

还好又在ViewTreeObserver中找到了全局的滚动监听：

public final class ViewTreeObserver {
    public void addOnScrollChangedListener(OnScrollChangedListener listener) {
        checkIsAlive();

        if (mOnScrollChangedListeners == null) {
            mOnScrollChangedListeners = new CopyOnWriteArray<OnScrollChangedListener>();
        }

        mOnScrollChangedListeners.add(listener);
    }
}

public interface OnScrollChangedListener {
    public void onScrollChanged();
}

在可见性检测扩展方法中捕获第二个时机：

fun View.onVisibilityChange(block: (view: View, isVisible: Boolean) -> Unit) {
    viewTreeObserver.addOnGlobalLayoutListener {}
    viewTreeObserver.addOnScrollChangedListener {}
}

捕获全局焦点变化时机

下面这些 case 都是焦点发生了变化：

手机电源开关。
Home 键。
被 Dialog 遮挡。
Activity 切换。

同样借助于 ViewTreeObserver 可以捕获到焦点变化的时机。

到目前为止，全局可见性扩展方法中已经监听了三种时机，分别是全局重绘、全局滚动、全局焦点变化：

fun View.onVisibilityChange(block: (view: View, isVisible: Boolean) -> Unit) {
    viewTreeObserver.addOnGlobalLayoutListener {}
    viewTreeObserver.addOnScrollChangedListener {}
    viewTreeObserver.addOnWindowFocusChangeListener {}
}

捕获新增子控件时机

最后一个 case 是最复杂的：动态替换的 Fragment 遮挡了原有控件。

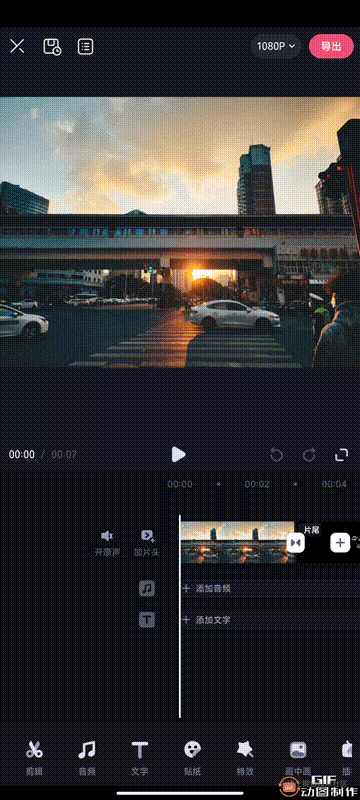

该场景如下图所示：

界面中有一个底边栏，其中包含各种 tab 标签，点击其中的标签会以 Fragment 的形式从底部弹出。此时，底边栏各 tab 从可见变为不可见，当点击返回时，又从不可见变为可见。

一开始的思路是“从被遮挡的 View 本身出发”，看看某个 View 被遮挡后，其本身的属性是否会发生变化？

View 内部以is开头的方法如下所示：

我把其中名字看上去可能和被遮挡有关联的方法值全都打印出来了，然后触发 gif 中的场景，观察这些值在触发前后是否会发生变化。

几十个属性，一一比对，在看花眼之前，log 告诉我，被遮挡之后，这些都没有发生任何变化。。。。

绝望。。。但还不死心，继续寻找其他方法：

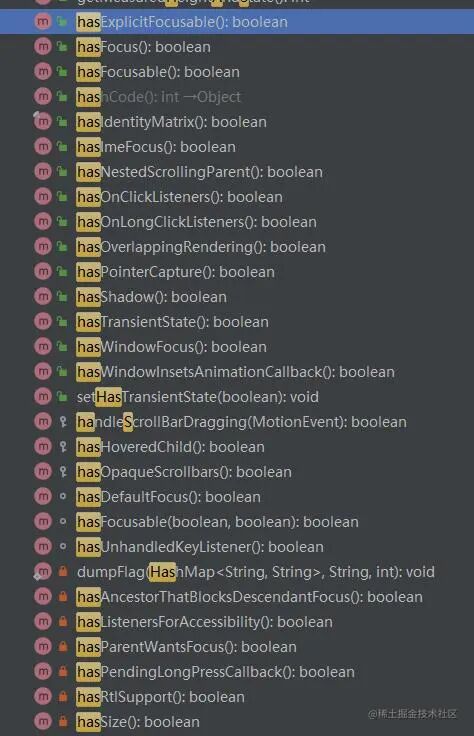

我又找了 View 内部所有has开头的方法，也把其中看上去和被遮挡有关的方法全打印出来了。。。你猜结果怎么着？依然是徒劳。。。。

我开始质疑出发点是否正确。。。此时一声雷鸣劈醒了我。

视图只可能了解其自身以及其下层视图的情况，它无法得知它的平级甚至是父亲的绘制情况。而 gif 中的场景，即是在底边栏的同级有一个 Fragment 的容器。而且当视图被其他层级的控件遮挡时，整个绘制体系也不必通知那个被遮挡的视图，否则多低效啊（我yy的，若有大佬知道内情，欢迎留言指点一二。）

经过这层思考之后，我跳出了被遮挡的那个视图，转而去 Fragment 的容器哪里寻求解决方案。

Fragment 要被添加到 Activity 必须提供一个容器控件，容器控件提供了一个回调用于监听子控件被添加：

// android.view.ViewGroup.java
public void setOnHierarchyChangeListener(OnHierarchyChangeListener listener) {
    mOnHierarchyChangeListener = listener;
}

public interface OnHierarchyChangeListener {
    void onChildViewAdded(View parent, View child);
    void onChildViewRemoved(View parent, View child);
}

为了监听 Fragment 被添加的这个瞬间，得为可见性检测扩展方法添加一个参数：

fun View.onVisibilityChange(
    viewGroup: ViewGroup? = null, // 容器
    block: (view: View, isVisible: Boolean) -> Unit
) { }

其中 viewGroup 表示 Fragment 的容器控件。

既然 Fragment 的添加也是往 View 树中插入子控件，那 View 树必定会重绘，可以在全局重绘回调中进行分类讨论，下面是伪代码：

fun View.onVisibilityChange(
    viewGroup: ViewGroup? = null,
    block: (view: View, isVisible: Boolean) -> Unit
) {
    var viewAdded = false
    // View 树重绘时机
    viewTreeObserver.addOnGlobalLayoutListener {
        if(viewAdded){
            // 检测新插入控件是否遮挡当前控件
        }
        else {
            // 检测当前控件是否出现在屏幕中
        }
    }
    // 监听子控件插入
    viewGroup?.setOnHierarchyChangeListener(object : OnHierarchyChangeListener {
        override fun onChildViewAdded(parent: View?, child: View?) {
                viewAdded = true
            }
        }
        override fun onChildViewRemoved(parent: View?, child: View?) {
            viewAdded = false
        }
    })
}

子控件的插入回调总是先于 View 树重绘回调。所以先在插入时置标志位viewAdded = true，以便在重绘回调中做分类讨论。（因为检测子控件遮挡和是否出现在屏幕中是两种不同的检测方案）

可见性检测算法

检测控件的可见性的算法是：“判断控件的矩形区域是否和屏幕有交集”。

为此新增扩展属性：

val View.isInScreen: Boolean
    get() = ViewCompat.isAttachedToWindow(this) && visibility == View.VISIBLE && getLocalVisibleRect(Rect())

val 类名.属性名: 属性类型这样的语法用于为类的实例添加一个扩展属性，它并不是真地给类新增了一个成员变量，而是在类的外部新增属性值的获取方法。

当前新增的属性是 val 类型的，即常量，所以只需要为其定义个 get() 方法来表达如何获取它的值。

View 是否在屏幕中由三个表达式共同决定。

先通过 ViewCompat.isAttachedToWindow(this) 判断控件是否依附于窗口。
再通过 visibility == View.VISIBLE 判断视图是否可见。
最后调用getLocalVisibleRect()判断它的矩形相对于屏幕是否可见：

// android.view.View.java
public final boolean getLocalVisibleRect(Rect r) {
    final Point offset = mAttachInfo != null ? mAttachInfo.mPoint : new Point();
    if (getGlobalVisibleRect(r, offset)) {
        r.offset(-offset.x, -offset.y);
        return true;
    }
    return false;
}

该方法会先获取控件相对于屏幕的矩形区域并存放在传入的 Rect 参数中，然后再将其偏移到控件坐标系。如果矩形区域为空，则返回 false 表示不在屏幕中，否则为 true。

刚才捕获的那一系列时机，有可能会被多次触发。为了只将可见性发生变化的事件回调给上层，得做一次过滤：

val KEY_VISIBILITY = "KEY_VISIBILITY".hashCode()

val checkVisibility = {
    // 获取上一次可见性
    val lastVisibility = getTag(KEY_VISIBILITY) as? Boolean
    // 获取当前可见性
    val isInScreen = this.isInScreen() && visibility == View.VISIBLE
    // 无上一次可见性，表示第一次检测
    if (lastVisibility == null) {
        if (isInScreen) {
            // 回调可见性回调给上层
            block(this, true)
            // 更新可见性
            setTag(KEY_VISIBILITY, true)
        }
    }
    // 当前可见性和上次不同
    else if (lastVisibility != isInScreen) {
        // 回调可见性给上层
        block(this, isInScreen)
        // 更新可见性
        setTag(KEY_VISIBILITY, isInScreen)
    }
}

过滤重复事件的方案是记录上一次可见性（记录在 View 的 tag 中），如果这一次可见性检测结果和上一次相同则不回调给上层。

将可见性检测定义为一个 lambda，这样就可以在捕获不同时机时复用。

以下是完整的可见性检测代码：

fun View.onVisibilityChange(
    viewGroups: List<ViewGroup> = emptyList(), // 会被插入 Fragment 的容器集合
    needScrollListener: Boolean = true,
    block: (view: View, isVisible: Boolean) -> Unit
) {
    val KEY_VISIBILITY = "KEY_VISIBILITY".hashCode()
    val KEY_HAS_LISTENER = "KEY_HAS_LISTENER".hashCode()
    // 若当前控件已监听可见性，则返回
    if (getTag(KEY_HAS_LISTENER) == true) return

    // 检测可见性
    val checkVisibility = {
        // 获取上一次可见性
        val lastVisibility = getTag(KEY_VISIBILITY) as? Boolean
        // 判断控件是否出现在屏幕中
        val isInScreen = this.isInScreen
        // 首次可见性变更
        if (lastVisibility == null) {
            if (isInScreen) {
                block(this, true)
                setTag(KEY_VISIBILITY, true)
            }
        }
        // 非首次可见性变更
        else if (lastVisibility != isInScreen) {
            block(this, isInScreen)
            setTag(KEY_VISIBILITY, isInScreen)
        }
    }

    // 全局重绘监听器
    class LayoutListener : ViewTreeObserver.OnGlobalLayoutListener {
        // 标记位用于区别是否是遮挡case
        var addedView: View? = null
        override fun onGlobalLayout() {
            // 遮挡 case
            if (addedView != null) {
                // 插入视图矩形区域
                val addedRect = Rect().also { addedView?.getGlobalVisibleRect(it) }
                // 当前视图矩形区域
                val rect = Rect().also { this@onVisibilityChange.getGlobalVisibleRect(it) }
                // 如果插入视图矩形区域包含当前视图矩形区域，则视为当前控件不可见
                if (addedRect.contains(rect)) {
                    block(this@onVisibilityChange, false)
                    setTag(KEY_VISIBILITY, false)
                } else {
                    block(this@onVisibilityChange, true)
                    setTag(KEY_VISIBILITY, true)
                }
            }
            // 非遮挡 case
            else {
                checkVisibility()
            }
        }
    }

    val layoutListener = LayoutListener()
    // 编辑容器监听其插入视图时机
    viewGroups.forEachIndexed { index, viewGroup ->
        viewGroup.setOnHierarchyChangeListener(object : ViewGroup.OnHierarchyChangeListener {
            override fun onChildViewAdded(parent: View?, child: View?) {
                // 当控件插入，则置标记位
                layoutListener.addedView = child
            }

            override fun onChildViewRemoved(parent: View?, child: View?) {
                // 当控件移除，则置标记位
                layoutListener.addedView = null
            }
        })
    }
    viewTreeObserver.addOnGlobalLayoutListener(layoutListener)
    // 全局滚动监听器
    var scrollListener:ViewTreeObserver.OnScrollChangedListener? = null
    if (needScrollListener) {
         scrollListener = ViewTreeObserver.OnScrollChangedListener { checkVisibility() }
        viewTreeObserver.addOnScrollChangedListener(scrollListener)
    }
    // 全局焦点变化监听器
    val focusChangeListener = ViewTreeObserver.OnWindowFocusChangeListener { hasFocus ->
        val lastVisibility = getTag(KEY_VISIBILITY) as? Boolean
        val isInScreen = this.isInScreen
        if (hasFocus) {
            if (lastVisibility != isInScreen) {
                block(this, isInScreen)
                setTag(KEY_VISIBILITY, isInScreen)
            }
        } else {
            if (lastVisibility == true) {
                block(this, false)
                setTag(KEY_VISIBILITY, false)
            }
        }
    }
    viewTreeObserver.addOnWindowFocusChangeListener(focusChangeListener)
    // 为避免内存泄漏，当视图被移出的同时反注册监听器
    addOnAttachStateChangeListener(object : View.OnAttachStateChangeListener {
        override fun onViewAttachedToWindow(v: View?) {
        }

        override fun onViewDetachedFromWindow(v: View?) {
            v ?: return
            // 有时候 View detach 后，还会执行全局重绘，为此退后反注册
            post {
                try {
                    v.viewTreeObserver.removeOnGlobalLayoutListener(layoutListener)
                } catch (_: java.lang.Exception) {
                    v.viewTreeObserver.removeGlobalOnLayoutListener(layoutListener)
                }
                v.viewTreeObserver.removeOnWindowFocusChangeListener(focusChangeListener)
                if(scrollListener !=null) v.viewTreeObserver.removeOnScrollChangedListener(scrollListener)
                viewGroups.forEach { it.setOnHierarchyChangeListener(null) }
            }
            removeOnAttachStateChangeListener(this)
        }
    })
    // 标记已设置监听器
    setTag(KEY_HAS_LISTENER, true)
}

该控件可见性检测方法，最大的用处在于检测Fragment的可见性。详细讲解可以点击页面曝光难点分析及应对方案。

https://juejin.cn/post/7165428849197940749

最后推荐一下我做的网站，玩Android: wanandroid.com ，包含详尽的知识体系、好用的工具，还有本公众号文章合集，欢迎体验和收藏！
