ViewPager2是在RecyclerView的基础上构建而成的，意味着其可以复用RecyclerView对象的绝大部分特性，比如缓存复用机制等。

作为ViewPager2系列的第一篇，本篇的主要目的是快速普及必要的前置知识，而内容的核心，正是前面所提到的RecyclerView的缓存复用机制。

RecyclerView，顾名思义，它会回收其列表项视图以供重用。

具体而言，当一个列表项被移出屏幕后，RecyclerView并不会销毁其视图，而是会缓存起来，以提供给新进入屏幕的列表项重用，这种重用可以：

避免重复创建不必要的视图。
避免重复执行昂贵的findViewById。

从而达到的改善性能、提升应用响应能力、降低功耗的效果。而要了解其中的工作原理，我们还得回到RecyclerView是如何构建动态列表的这一步。

RecyclerView是如何构建动态列表的？

与RecyclerView构建动态列表相关联的几个重要类中，Adapter与ViewHolder负责配合使用，共同定义RecyclerView列表项数据的展示方式，其中：

ViewHolder是一个「包含列表项视图(itemView)的封装容器」，同时也是「RecyclerView缓存复用的主要对象」。
Adapter则提供了「数据<->视图」的“绑定”关系，其包含以下几个关键方法：

onCreateViewHolder：负责创建并初始化ViewHolder及其关联的视图，但不会填充视图内容。
onBindViewHolder：负责提取适当的数据，填充ViewHolder的视图内容。

然而，这2个方法并非每一个进入屏幕的列表项都会回调，相反，由于视图创建及findViewById执行等动作都主要集中在这2个方法，每次都要回调的话反而效率不佳。因此，我们应该通过对ViewHolder对象积极地缓存复用，来尽量减少对这2个方法的回调频次。

最优情况是——取得的缓存对象正好是原先的ViewHolder对象，这种情况下既不需要重新创建该对象，也不需要重新绑定数据，即拿即用。
次优情况是——取得的缓存对象虽然不是原先的ViewHolder对象，但由于二者的列表项类型(itemType)相同，其关联的视图可以复用，因此只需要重新绑定数据即可。
最后实在没办法了，才需要执行这2个方法的回调，即创建新的ViewHolder对象并绑定数据。

实际上，这也是RecyclerView从缓存中查找最佳匹配ViewHolder对象时所遵循的优先级顺序。而真正负责执行这项查找工作的，则是RecyclerView类中一个被称为「回收者」的内部类——Recycler。

Recycler是如何查找ViewHolder对象的？

/**
 * ...
 * When {@link Recycler#getViewForPosition(int)} is called, Recycler checks attached scrap and
 * first level cache to find a matching View. If it cannot find a suitable View, Recycler will
 * call the {@link #getViewForPositionAndType(Recycler, int, int)} before checking
 * {@link RecycledViewPool}.
 *
 * 当调用getViewForPosition(int)方法时，Recycler会检查attached scrap和一级缓存(指的是mCachedViews)以找到匹配的View。
 * 如果找不到合适的View，Recycler会先调用ViewCacheExtension的getViewForPositionAndType(RecyclerView.Recycler, int, int)方法，再检查RecycledViewPool对象。
 * ...
 */
public abstract static class ViewCacheExtension {
    ...
}

public final class Recycler {
    ...
    /**
     * Attempts to get the ViewHolder for the given position, either from the Recycler scrap,
     * cache, the RecycledViewPool, or creating it directly.
     *
     * 尝试通过从Recycler scrap缓存、RecycledViewPool查找或直接创建的形式来获取指定位置的ViewHolder。
     * ...
     */
    @Nullable
    ViewHolder tryGetViewHolderForPositionByDeadline(int position,
            boolean dryRun, long deadlineNs) {
        if (mState.isPreLayout()) {
            // 0 尝试从mChangedScrap中获取ViewHolder对象
            holder = getChangedScrapViewForPosition(position);
            ...
        }
        if (holder == null) {
            // 1.1 尝试根据position从mAttachedScrap或mCachedViews中获取ViewHolder对象
            holder = getScrapOrHiddenOrCachedHolderForPosition(position, dryRun);
            ...
        }
        if (holder == null) {
            ...
            final int type = mAdapter.getItemViewType(offsetPosition);
            if (mAdapter.hasStableIds()) {
                // 1.2 尝试根据id从mAttachedScrap或mCachedViews中获取ViewHolder对象
                holder = getScrapOrCachedViewForId(mAdapter.getItemId(offsetPosition),
                        type, dryRun);
                ...
            }
            if (holder == null && mViewCacheExtension != null) {
                // 2 尝试从mViewCacheExtension中获取ViewHolder对象
                final View view = mViewCacheExtension
                        .getViewForPositionAndType(this, position, type);
                if (view != null) {
                    holder = getChildViewHolder(view);
                    ...
                }
            }
            if (holder == null) { // fallback to pool
                // 3 尝试从mRecycledViewPool中获取ViewHolder对象
                holder = getRecycledViewPool().getRecycledView(type);
                ...
            }
            if (holder == null) {
                // 4.1 回调createViewHolder方法创建ViewHolder对象及其关联的视图
                holder = mAdapter.createViewHolder(RecyclerView.this, type);
                ...
            }
        }

        if (mState.isPreLayout() && holder.isBound()) {
            ...
        } else if (!holder.isBound() || holder.needsUpdate() || holder.isInvalid()) {
            ...
            // 4.1 回调bindViewHolder方法提取数据填充ViewHolder的视图内容
            bound = tryBindViewHolderByDeadline(holder, offsetPosition, position, deadlineNs);
        }

        ...

        return holder;
    }
    ...
}

结合RecyclerView类中的源码及注释可知，Recycler会依次从mChangedScrap/mAttachedScrap、mCachedViews、mViewCacheExtension、mRecyclerPool中尝试获取指定位置或ID的ViewHolder对象以供重用，如果全都获取不到则直接重新创建。这其中涉及的几层缓存结构分别是：

mChangedScrap/mAttachedScrap

mChangedScrap/mAttachedScrap主要用于「临时存放仍在当前屏幕可见、但被标记为「移除」或「重用」的列表项」，其均以ArrayList的形式持有着每个列表项的ViewHolder对象，大小无明确限制，但一般来讲，其最大数就是屏幕内总的可见列表项数。

final ArrayList<ViewHolder> mAttachedScrap = new ArrayList<>();
ArrayList<ViewHolder> mChangedScrap = null;

但问题来了，既然是当前屏幕可见的列表项，为什么还需要缓存呢？又是什么时候列表项会被标记为「移除」或「重用」的呢？

这2个缓存结构实际上更多是为了避免出现像「局部刷新」这一类的操作，导致所有的列表项都需要重绘的情形。

区别在于，mChangedScrap主要的使用场景是：

开启了列表项动画(itemAnimator)，并且列表项动画的canReuseUpdatedViewHolder(ViewHolder viewHolder)方法返回false的前提下；
调用了notifyItemChanged、notifyItemRangeChanged这一类方法，通知列表项数据发生变化；

boolean canReuseUpdatedViewHolder(ViewHolder viewHolder) {
    return mItemAnimator == null || mItemAnimator.canReuseUpdatedViewHolder(viewHolder,
            viewHolder.getUnmodifiedPayloads());
}

public boolean canReuseUpdatedViewHolder(@NonNull ViewHolder viewHolder,
        @NonNull List<Object> payloads) {
    return canReuseUpdatedViewHolder(viewHolder);
}

public boolean canReuseUpdatedViewHolder(@NonNull ViewHolder viewHolder) {
    return true;
}

canReuseUpdatedViewHolder方法的返回值表示的不同含义如下：

true，表示可以重用原先的ViewHolder对象。
false，表示应该创建该ViewHolder的副本，以便itemAnimator利用两者来实现动画效果（例如交叉淡入淡出效果）。

简单讲就是，mChangedScrap主要是为列表项数据发生变化时的动画效果服务的。

而mAttachedScrap应对的则是剩下的绝大部分场景，比如：

像notifyItemMoved、notifyItemRemoved这种列表项发生移动，但列表项数据本身没有发生变化的场景。
关闭了列表项动画，或者列表项动画的canReuseUpdatedViewHolder方法返回true，即允许重用原先的ViewHolder对象的场景。

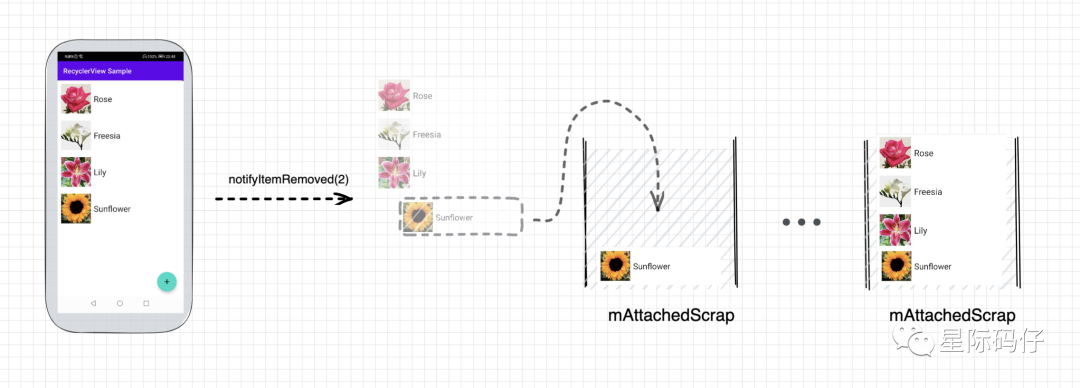

下面以一个简单的notifyItemRemoved(int position)操作为例来演示:

notifyItemRemoved(int position)方法用于通知观察者，先前位于position的列表项已被移除，其往后的列表项position都将往前移动1位。

为了简化问题、方便演示，我们的范例将会居于以下限制：

列表项总个数没有铺满整个屏幕——意味着不会触发mCachedViews、mRecyclerPool等结构的缓存操作。
去除列表项动画——意味着调用notifyItemRemoved后RecyclerView只会重新布局子视图一次。

recyclerView.itemAnimator = null

理想情况下，调用notifyItemRemoved(int position)方法后，应只有位于position的列表项会被移除，其他的列表项，无论是位于position之前或之后，都最多只会调整position值，而不应发生视图的重新创建或数据的重新绑定，即不应该回调onCreateViewHolder与onBindViewHolder这2个方法。

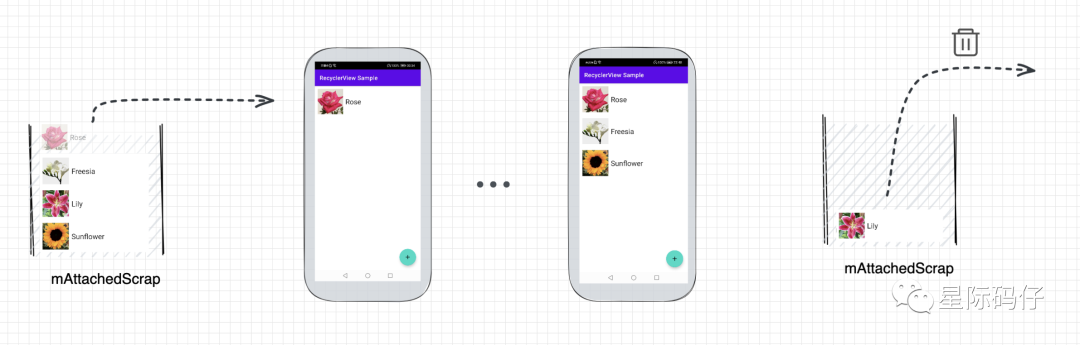

为此，我们就需要将当前屏幕内的可见列表项暂时从当前屏幕剥离，临时缓存到mAttachedScrap这个结构中去。

等到RecyclerView重新开始布局显示其子视图后，再遍历mAttachedScrap找到对应position的ViewHolder对象进行复用。

mCachedViews

mCachedViews主要用于「存放已被移出屏幕、但有可能很快重新进入屏幕的列表项」。其同样是以ArrayList的形式持有着每个列表项的ViewHolder对象，默认大小限制为2。

final ArrayList<ViewHolder> mCachedViews = new ArrayList<ViewHolder>();
int mViewCacheMax = DEFAULT_CACHE_SIZE;
static final int DEFAULT_CACHE_SIZE = 2;

比如像朋友圈这种按更新时间的先后顺序展示的Feed流，我们经常会在快速滑动中确定是否有自己感兴趣的内容，当意识到刚才滑走的内容可能比较有趣时，我们往往就会将上一条内容重新滑回来查看。

这种场景下我们追求的自然是上一条内容展示的实时性与完整性，而不应让用户产生“才滑走那么一会儿又要重新加载”的抱怨，也即同样不应发生视图的重新创建或数据的重新绑定。

我们用几张流程示意图来演示这种情况：

同样为了简化问题、方便描述，我们的范例将会居于以下限制：

关闭预拉取——意味着之后向上滑动时，都不会再预拉取「待进入屏幕区域」的一个列表项放入mCachedView了。

recyclerView.layoutManager?.isItemPrefetchEnabled = false

只存在一种类型的列表项，即所有列表项的itemType相同，默认都为0。

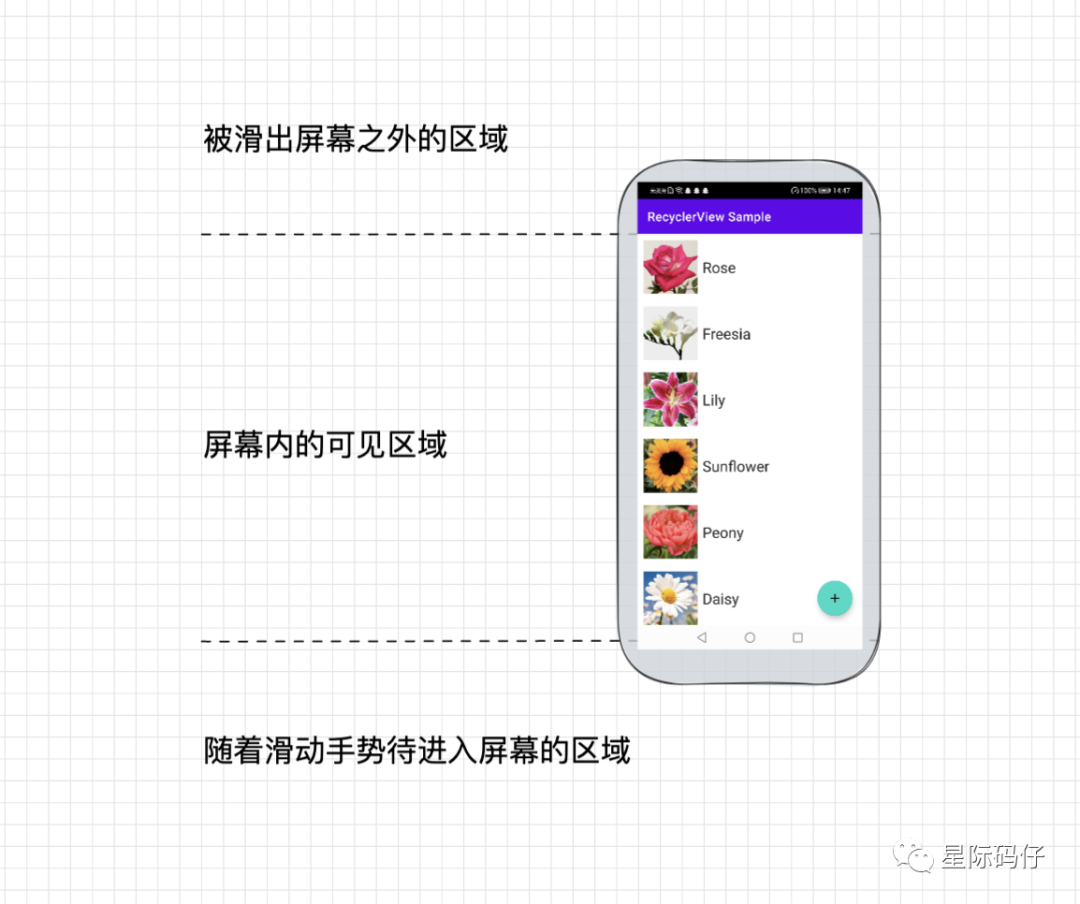

我们将图中的列表项分成了3块区域，分别是被滑出屏幕之外的区域、屏幕内的可见区域、随着滑动手势待进入屏幕的区域。

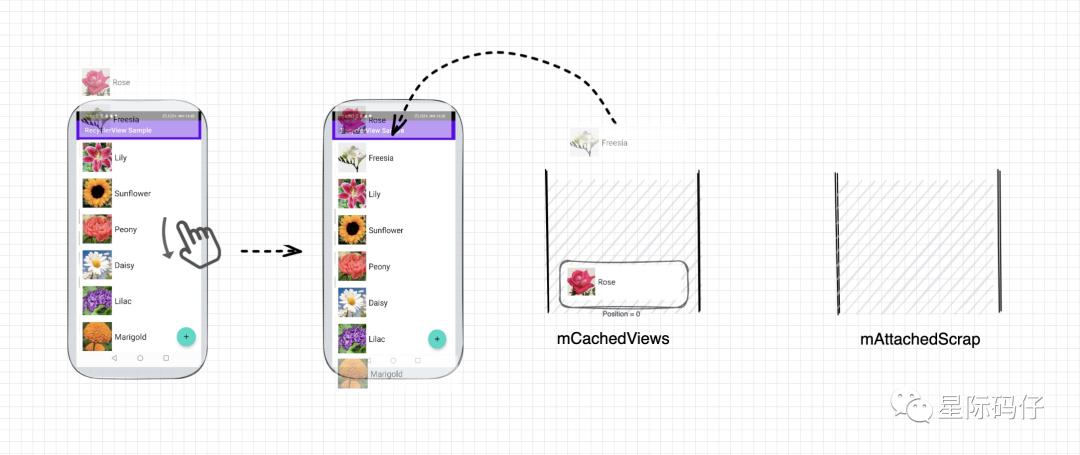

当position=0的列表项随着向上滑动的手势被移出屏幕后，由于mCachedViews初始容量为0，因此可直接放入；

当position=1的列表项同样被移出屏幕后，由于未达到mCachedViews的默认容量大小限制，因此也可继续放入；

此时改为向下滑动，position=1的列表项重新进入屏幕，Recycler就会依次从mAttachedScrap、mCachedViews查找可重用于此位置的ViewHolder对象；
mAttachedScrap不是应对这种情况的，自然找不到。而mCachedViews会遍历自身持有的ViewHolder对象，对比ViewHolder对象的position值与待复用位置的position值是否一致，是的话就会将ViewHolder对象从mCachedViews中移除并返回；
此处拿到的ViewHolder对象即可直接复用，即符合前面所述的「最优情况」。

另外，随着position=1的列表项重新进入屏幕，position=7的列表项也会被移出屏幕，该位置的列表项同样会进入mCachedViews，即RecyclerView是双向缓存的。

mViewCacheExtension

mViewCacheExtension主要用于提供额外的、可由开发人员自由控制的缓存层级，属于非常规使用的情况，因此这里暂不展开讲。

mRecyclerPool

mRecyclerPool主要用于「按不同的itemType分别存放超出mCachedViews限制的、被移出屏幕的列表项」，其会先以SparseArray区分不同的itemType，然后每种itemType对应的值又以ArrayList的形式持有着每个列表项的ViewHolder对象，每种itemType的ArrayList大小限制默认为5。

public static class RecycledViewPool {
    private static final int DEFAULT_MAX_SCRAP = 5;
    static class ScrapData {
        final ArrayList<ViewHolder> mScrapHeap = new ArrayList<>();
        int mMaxScrap = DEFAULT_MAX_SCRAP;
        long mCreateRunningAverageNs = 0;
        long mBindRunningAverageNs = 0;
    }
    SparseArray<ScrapData> mScrap = new SparseArray<>();
    ...
}

由于mCachedViews默认的大小限制仅为2，因此，当滑出屏幕的列表项超过2个后，就会按照先进先出的顺序，依次将ViewHolder对象从mCachedViews移出，并按itemType放入RecycledViewPool中的不同ArrayList。

这种缓存结构主要考虑的是随着被滑出屏幕列表项的增多，以及被滑出距离的越来越远，重新进入屏幕内的可能性也随之降低。于是Recycler就在时间与空间上做了一个权衡，允许相同itemType的ViewHolder被提取复用，只需要重新绑定数据即可。

这样一来，既可以避免无限增长的ViewHolder对象缓存挤占了原本就紧张的内存空间，又可以减少回调相比较之下执行代价更加昂贵的onCreateViewHolder方法。

同样我们用几张流程示意图来演示这种情况，这些示意图将在前面的mCachedViews示意图基础上继续操作：

假设目前存在于mCachedViews中的仍是position=0及position=1这两个列表项。

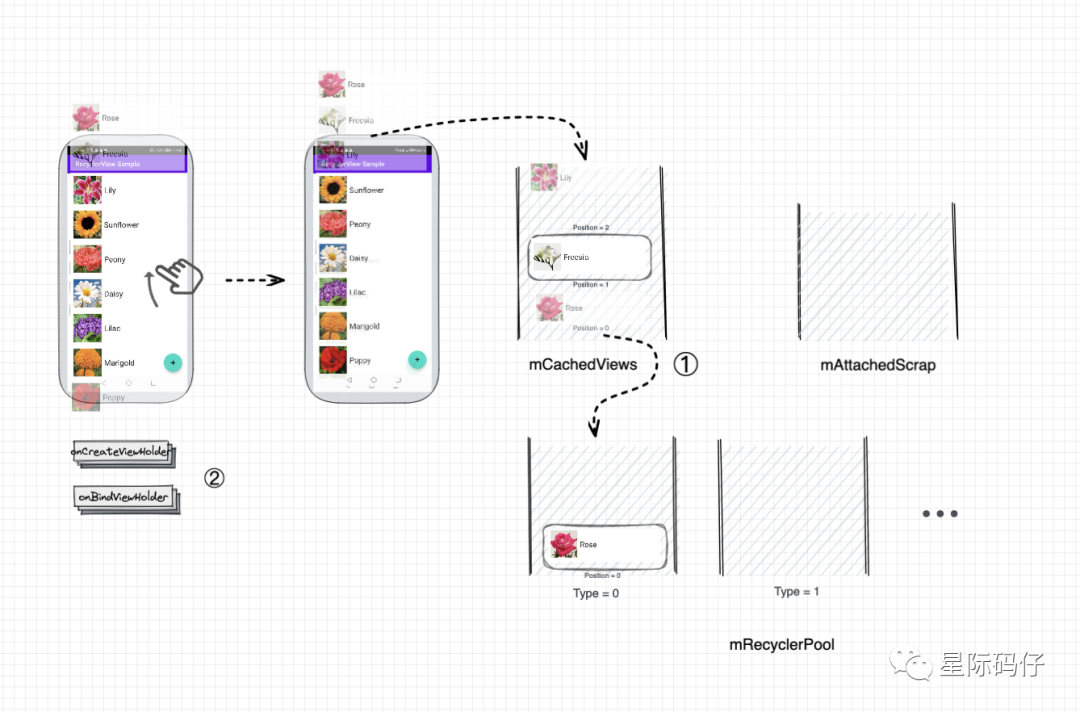

当我们继续向上滑动时，position=2的列表项会尝试进入mCachedViews，由于超出了mCachedViews的容量限制，position=0的列表项会从mCachedViews中被移出，并放入RecycledViewPool中itemType为0的ArrayList，即图中的情况①。

3.同时，底部的一个新的列表项也将随着滑动手势进入到屏幕内，但由于此时mAttachedScrap、mCachedViews、mRecyclerPool均没有合适的ViewHolder对象可以提供给其复用，因此该列表项只能执行onCreateViewHolder与onBindViewHolder这2个方法的回调，即图中的情况②。

等到position=2的列表项被完全移出了屏幕后，也就顺利进入了mCachedViews中。

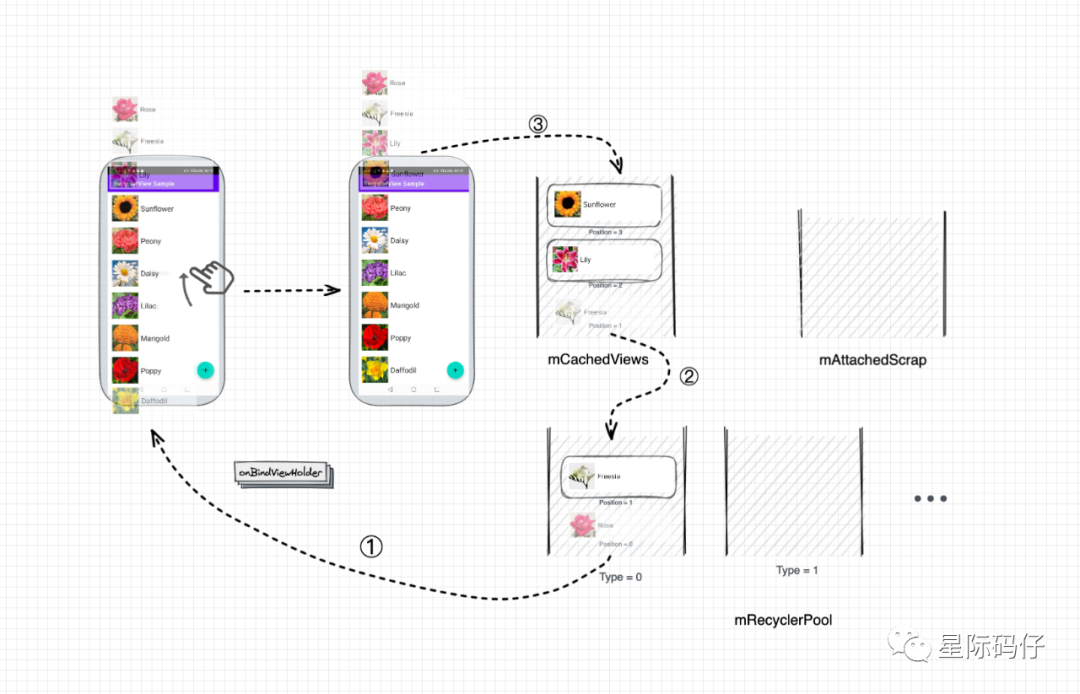

我们继续保持向上滑动的手势，此时，由于下一个待进入屏幕的列表项与position=0的列表项的itemType相同，因此我们可以在走到从mRecyclerPool查找合适的ViewHolder对象这一步时，根据itemType找到对应的ArrayList，再取出其中的1个ViewHolder对象进行复用，即图中的情况①。
由于itemType类型一致，其关联的视图可以复用，因此只需要重新绑定数据即可，即符合前面所述的「次优情况」。

②③ 情况与前面的一致，此处不再赘余。

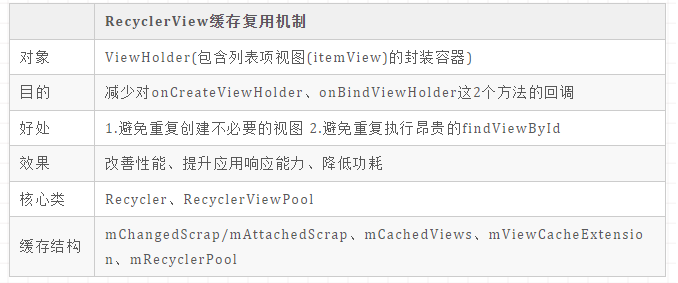

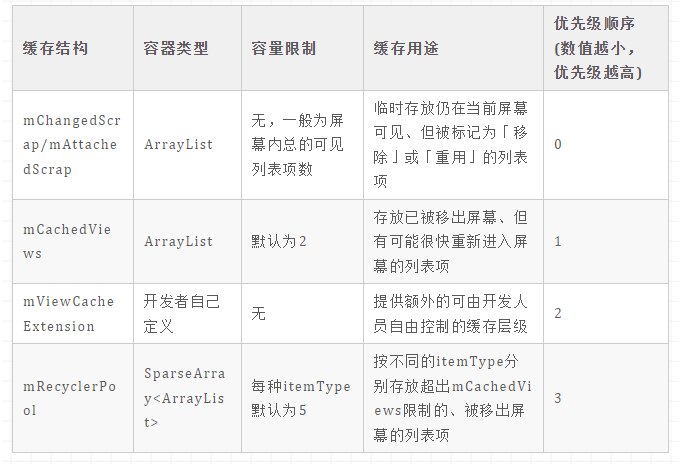

最后总结一下，

以上的就是RecyclerView缓存复用机制的核心内容了。
