通过84影像制作2000坐标位置图

工作任务：已知A地块大概范围,求A地块面积及各转点2000坐标

首先声明：本次操作非正规操作，且此种作业方法仅适用于对精度要求不高的示意性成果。（精度要高的可忽略此操作）

关于谷歌影像下载可参考之前我们推过的文章：

谷歌卫星影像免费下载？！来看这些软件

开源软件，谷歌影像免费下载！

本次讲解的是GGGIS的简单下载方法：

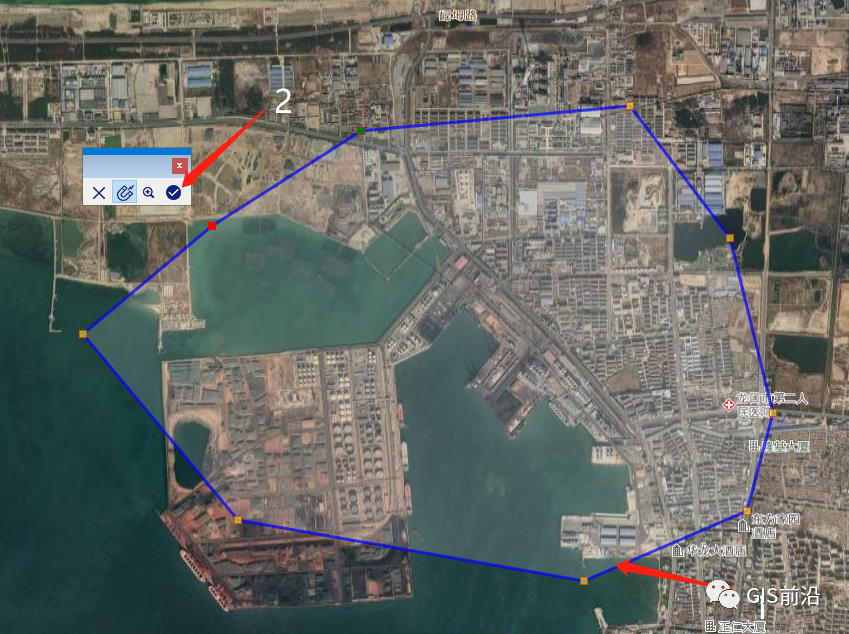

选择多边形，圈好范围后点击保存

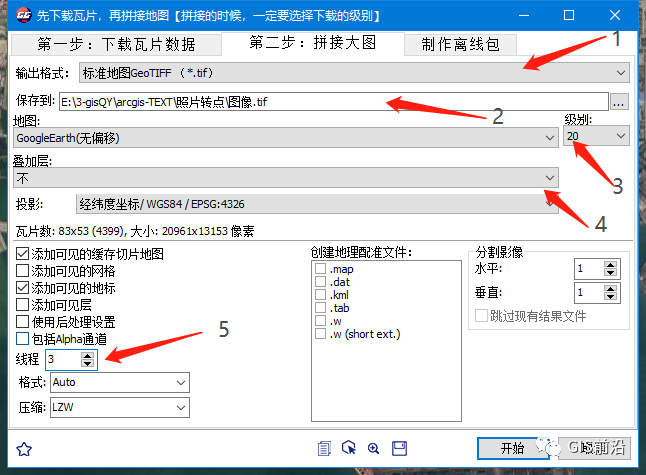

在弹窗中选择第二步：拼接大图，确定保存位置及名称，地图选GoogleEarth(无偏移)，级别选最高的20，叠加涂层选择不叠加，投影选择经纬度坐标/wgs84/epsg：4326，线程可以稍微多选，但不要太多，避免卡死，全部确定后选择开始。

讲一个投影为CGCS2000_3_Degree_GK_CM_120E的shp文件拖入数据框

将下载的影像拖入数据框

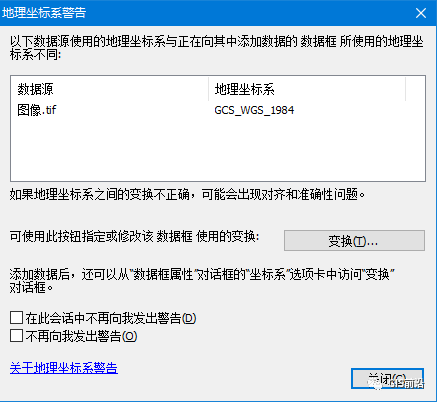

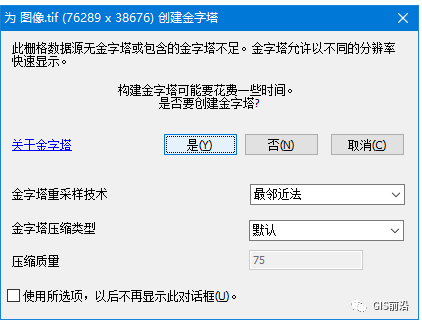

弹出对话框选择是

再弹出对话框选择关闭

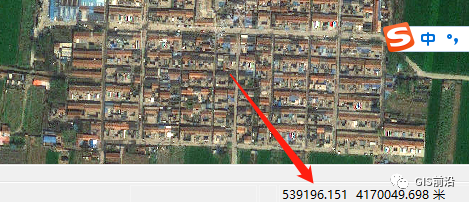

影像添加后我们可以看到右下角坐标变成了2000坐标

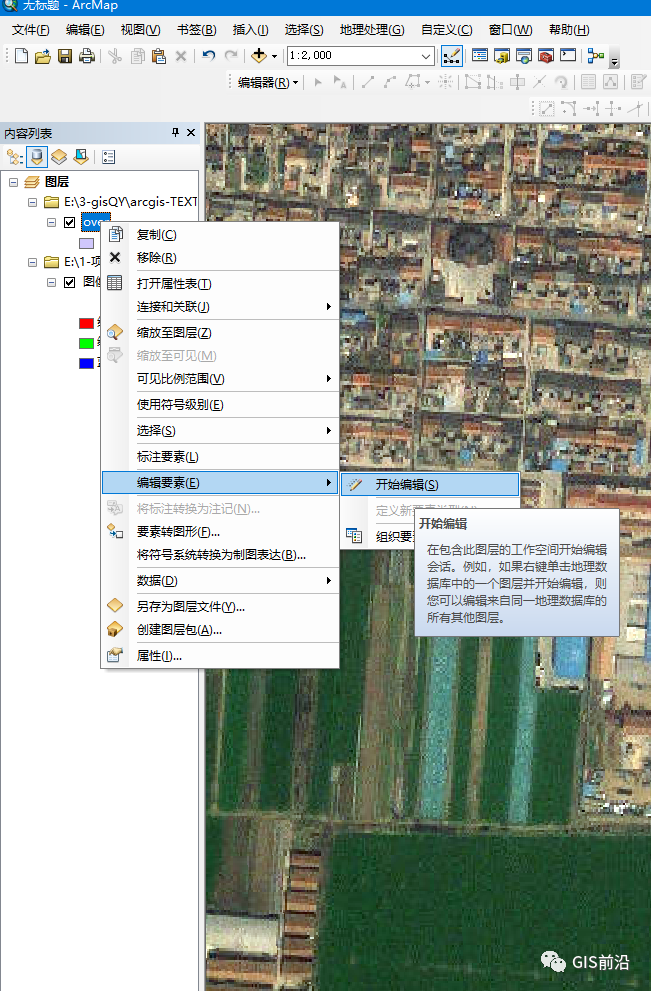

右击shp文件——编辑要素——开始编辑

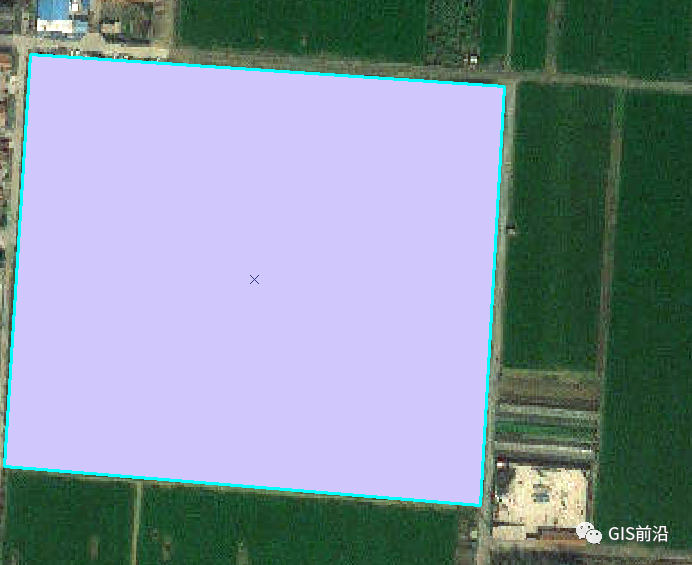

点击编辑器上的创建要素，选择面。在图上找到相应的位置圈出A地块

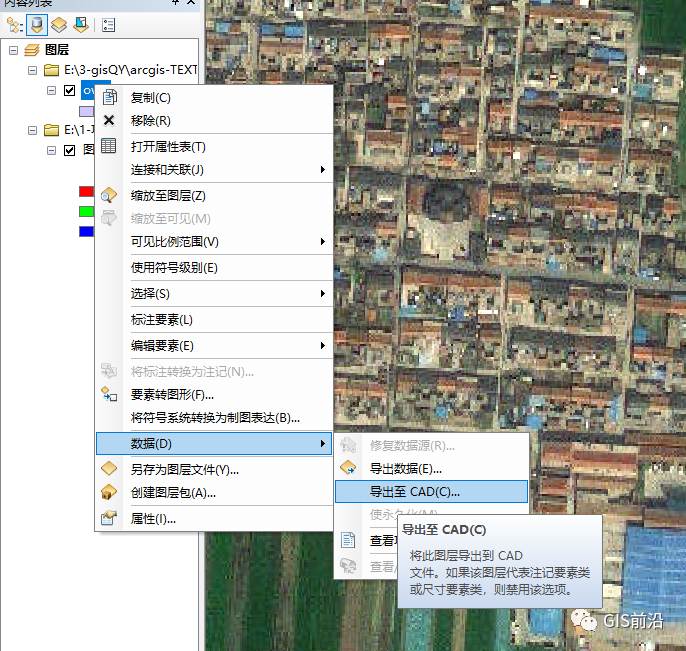

圈出后点击编辑器保存编辑内容，然后停止编辑。选中刚才圈出的地块右击数据框中的图层——导出至cad

弹出对话框中输出类型选择dwg2000

打开刚才导出的图

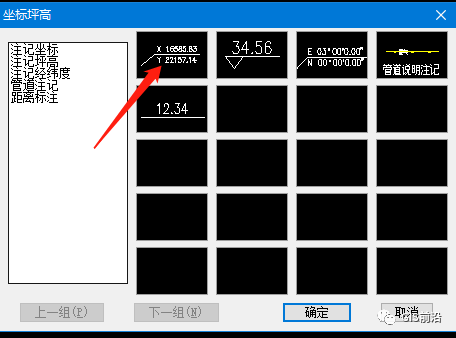

选择文字注记——特殊注记

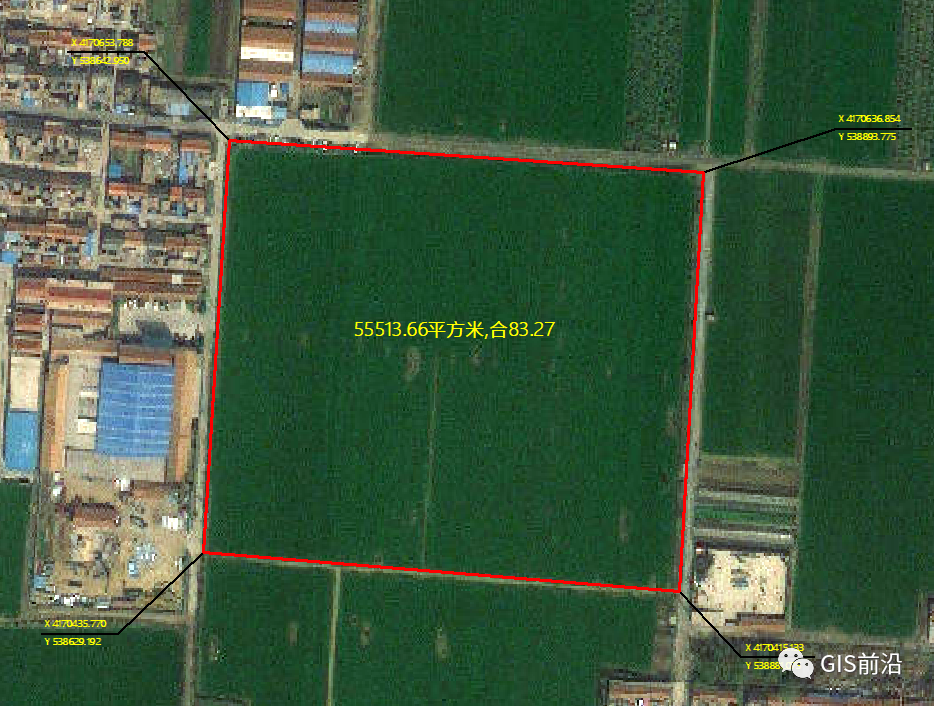

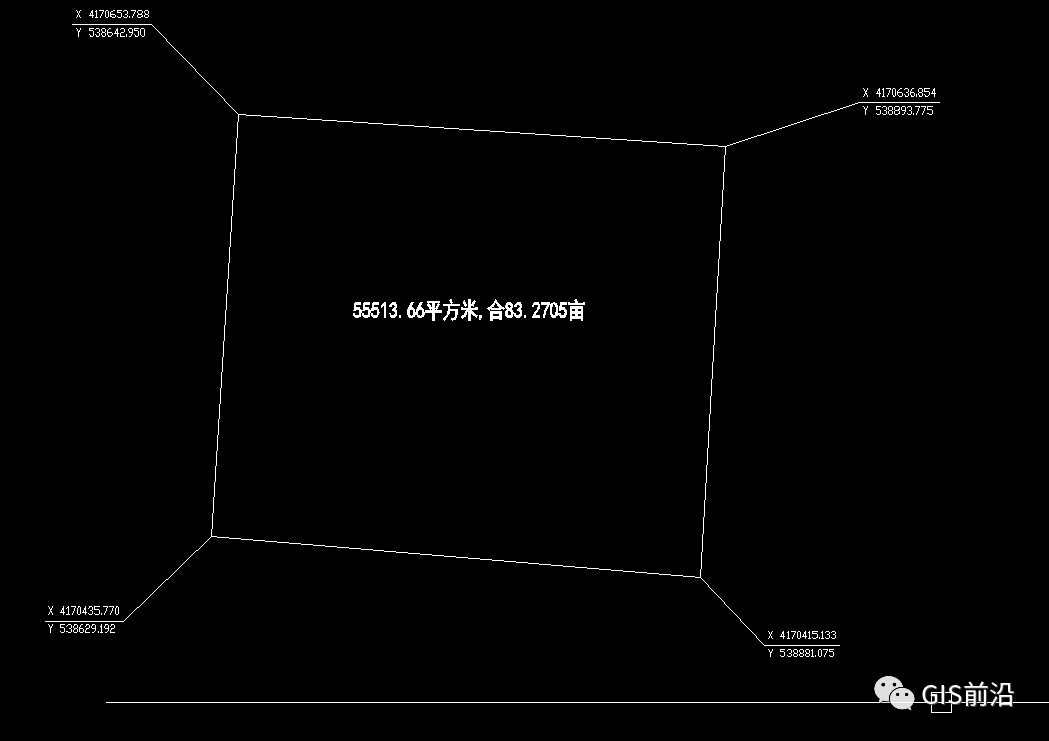

将各转点坐标标注出来

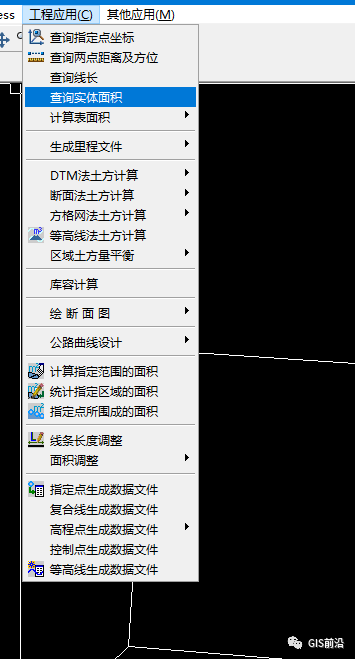

选择菜单栏工程应用——查询实体面积

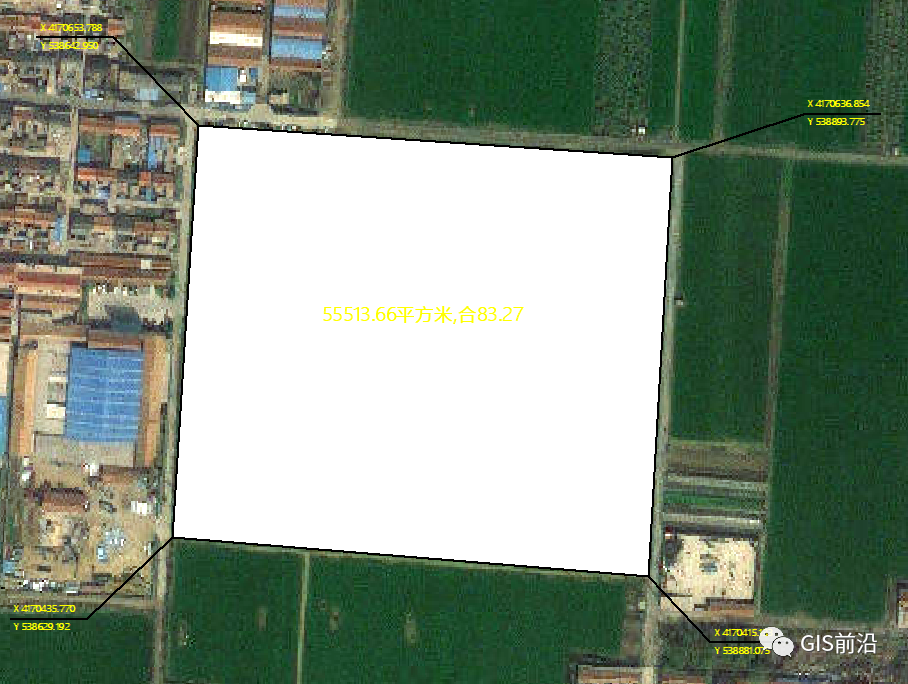

将添加好坐标的图添加到ArcMap数据框中

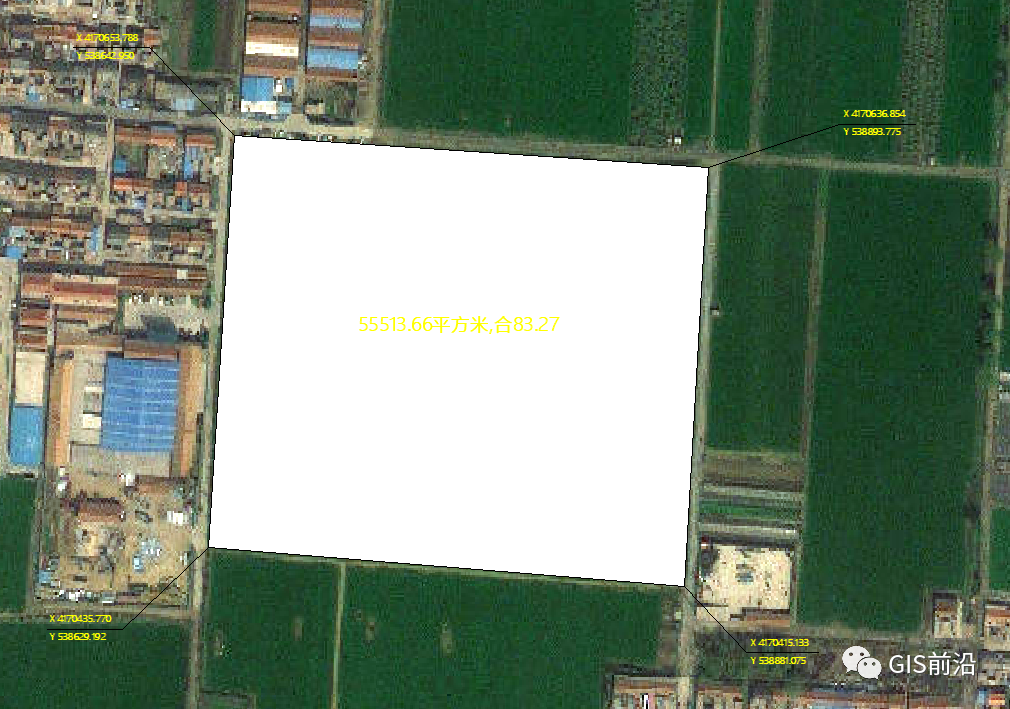

先调整标注层，双击annotation，将字体里面的样式和颜色修改为亮色

字体修改后将线图层修改双击polyline图层将线宽改为合适宽度

然后修改面图层将面改为空心，颜色改为红色，轮廓宽度改为2，将POLYGON放置在POLYLINE图层的上方

最后将地块调整到合适位置，切换到布局视图，调整图纸位置及大小，在图纸上方插入文本。

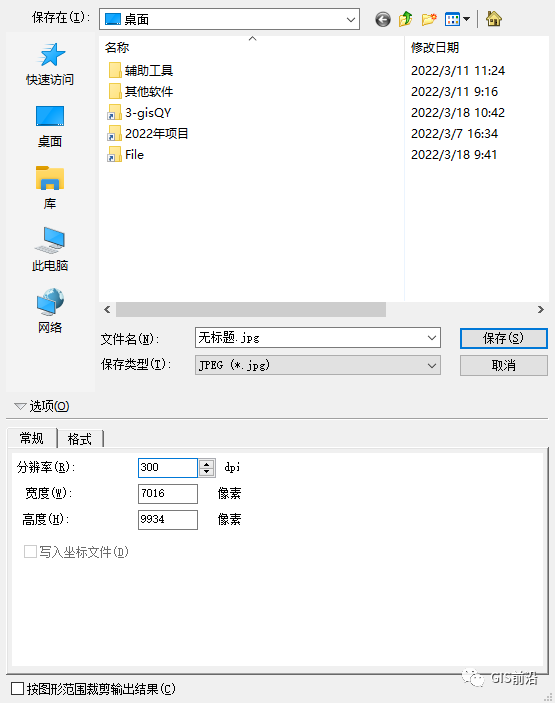

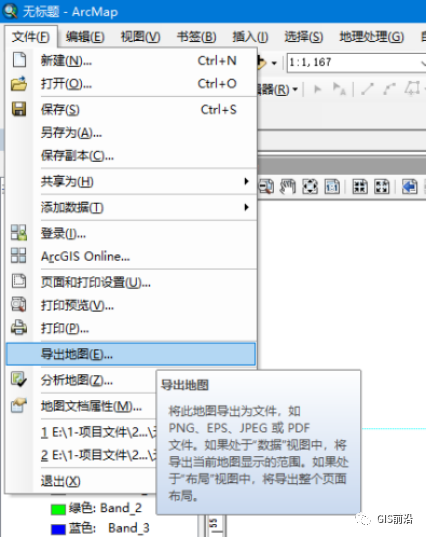

点击菜单栏文件——导出地图，弹出对话框中保存类型选择jpg，分辨率调整为300。

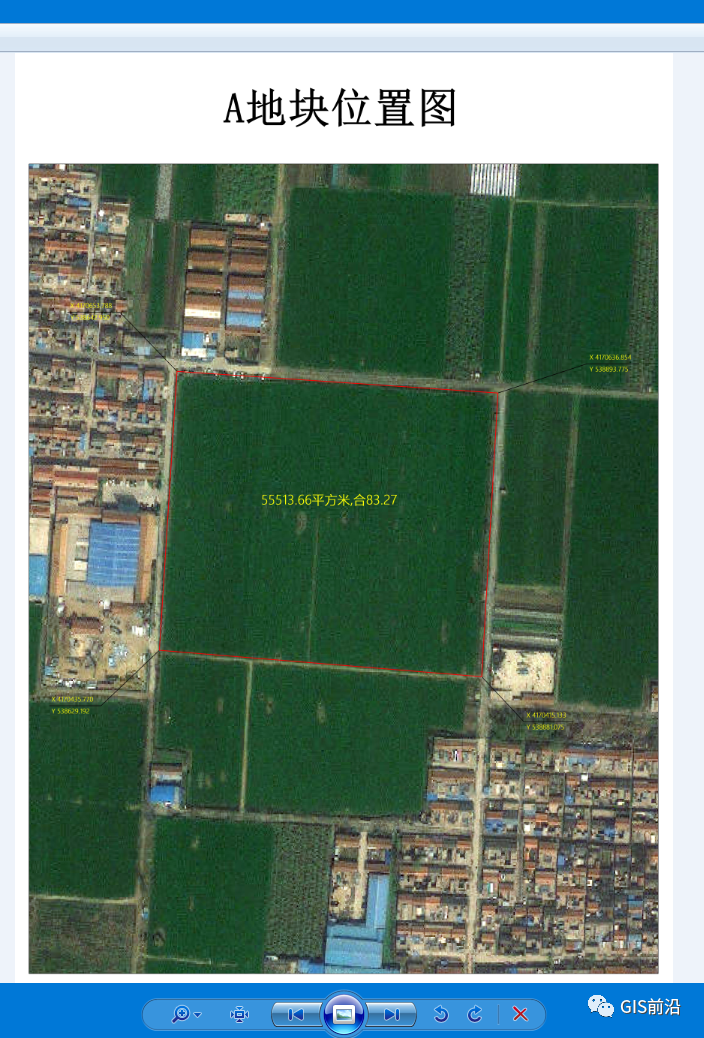

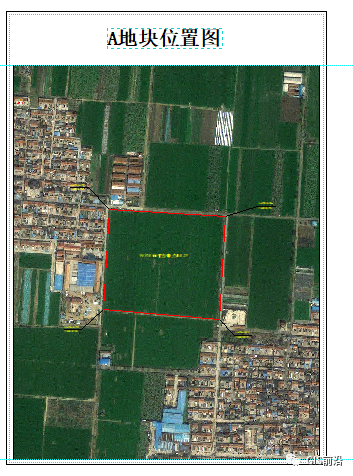

导出后查看效果如下：
