用ArcGIS配出一张DEM专题图
专题图是指突出而尽可能完善、详尽地表达制图区内的一种或几种自然或社会经济要素的地图。专题图的制图领域宽广，凡具有空间属性的信息数据都可以用其来表示。由于DEM描述的是地面高程信息，它在测绘、水文、气象、地貌、地质、土壤、工程建设、 通讯、军事等国民经济和国防建设以及人文和自然科学领域有着广泛的应用。本文介绍一下在arcgis中如何对DEM进行专题图配图。
数据准备：

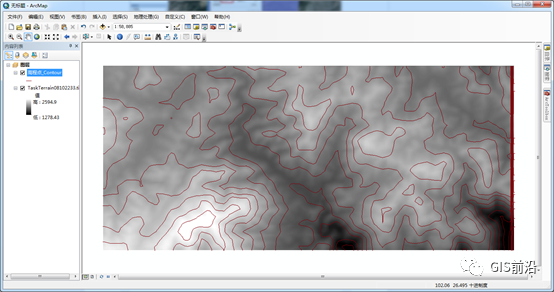

把矢量等高线数据加载到arcgis中与DEM数据叠加在一起查看如图：
这样看起来料算是足了，又有DEM数据的深浅来显示地形变化，又有等高线数据来显示高程的起伏，但是这黑白的颜色和单调的等高线实在是影响美观，那么想要美观一点的地形图就得用到渲染效果了。

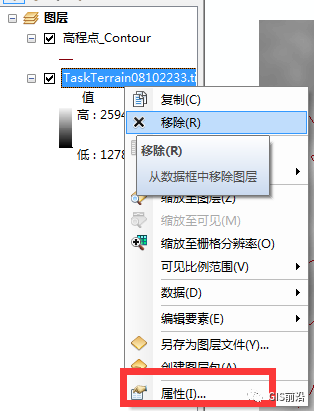

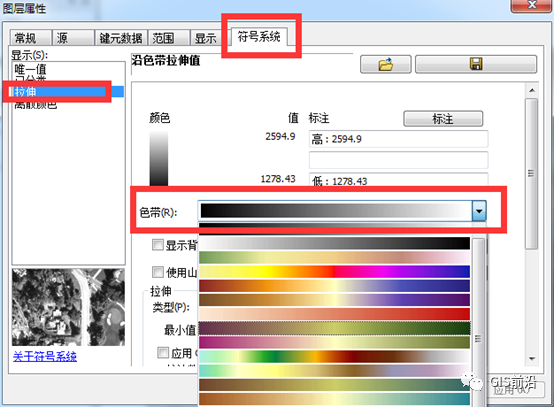

首先是对DEM数据渲染：在图层文件中右击DEM数据，选择属性，弹出图层属性对话框，点击符号系统，选择拉伸，在色带中选择一个色带，点击确定。
如图这个DEM数据就绚丽了许多，而且深浅一目了然，非常直观。

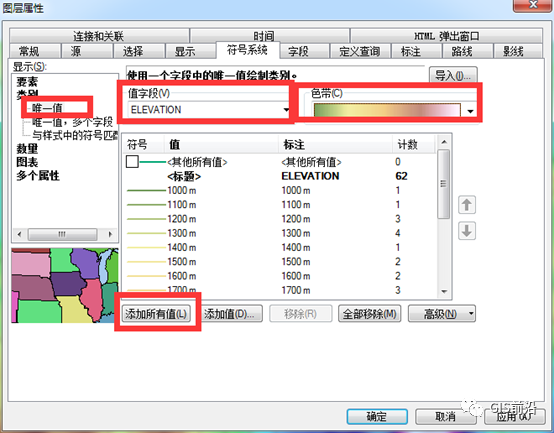

接下来对等高线进行渲染：同样的操作，右击图层，选择属性，点击符号系统（此处截图就省略了，参照上图操作即可），在符号系统中，依次选择类别下的唯一值，值字段选择带有高程信息的ELEVATION字段，色带选择与DEM数据反差较大的色带，点击添加所有值按钮，然后确定
如图，等高线按照100m的间距也进行了自动分级，这样看起来就更加直观了。
可是，这是在arcgis中查看，如何能够出一张随时都能看的jpg格式的专题图呢，插入各种报告中也是极方便的。最后就来介绍一下如何出专题图。
点击左下角布局视图按钮

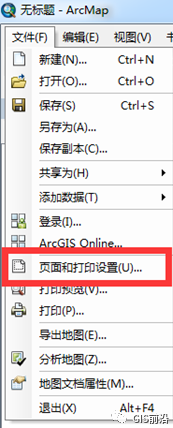

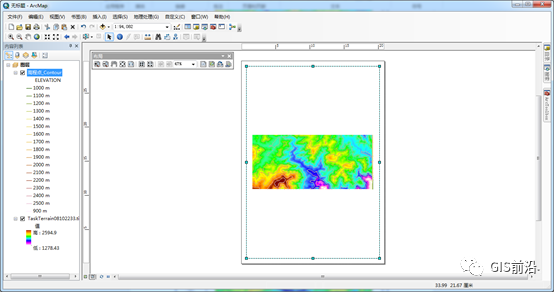

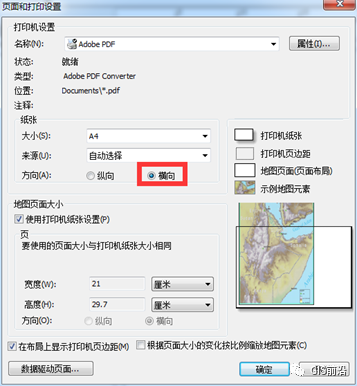

变成了如图所示，在普通A4的布局中不够美观，可以在菜单栏中文件节点下选择页面和打印设置。选择横向即可。
设置完成后如图所示。

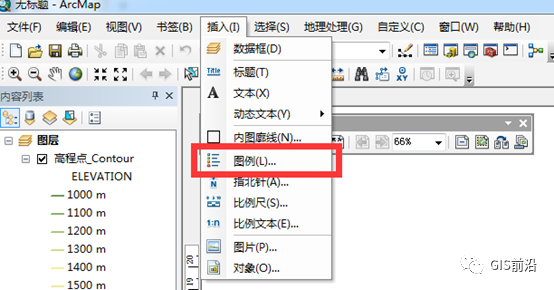

专题图一般包含有地图，图例和指北针标题等信息。首先插入图例，在菜单栏插入节点下选择图例

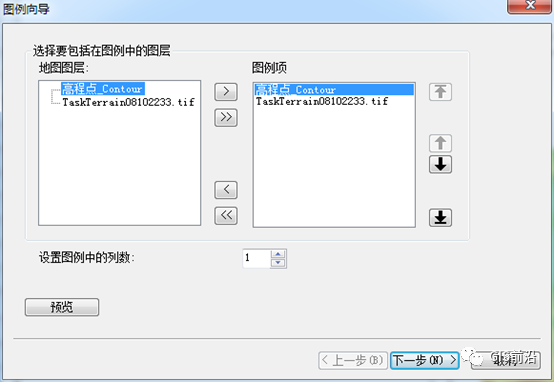

DEM数据和等高线都需要出现在图例中，所以图例项列表中这两项数据都要包含。

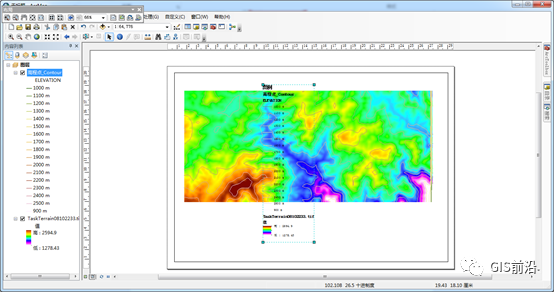

继续点击下一步，在进行几个下一步操作以后生成一个图例。

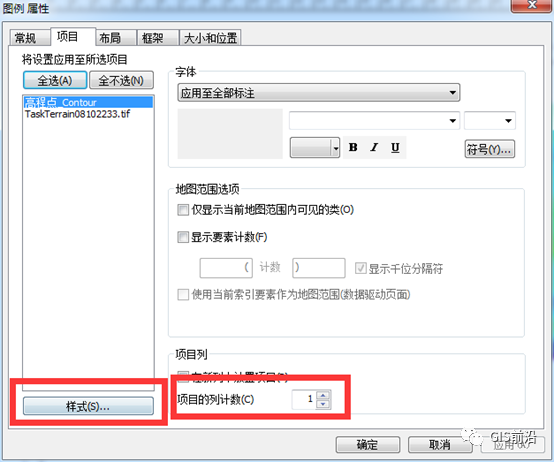

这个图例显然与整体布局格格不入，选中图例右键选择属性，调整其样式和行列数：
本文样式选为默认，列数定位7列布局比较合理。

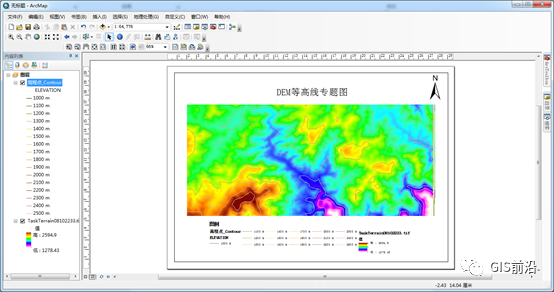

调整好图例和地图的位置，然后与图例插入方法一样，依次插入指北针和地图标题（或者插入文本）。最后专题图如图所示

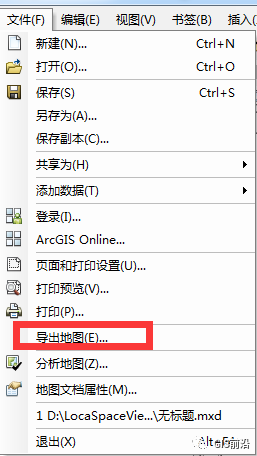

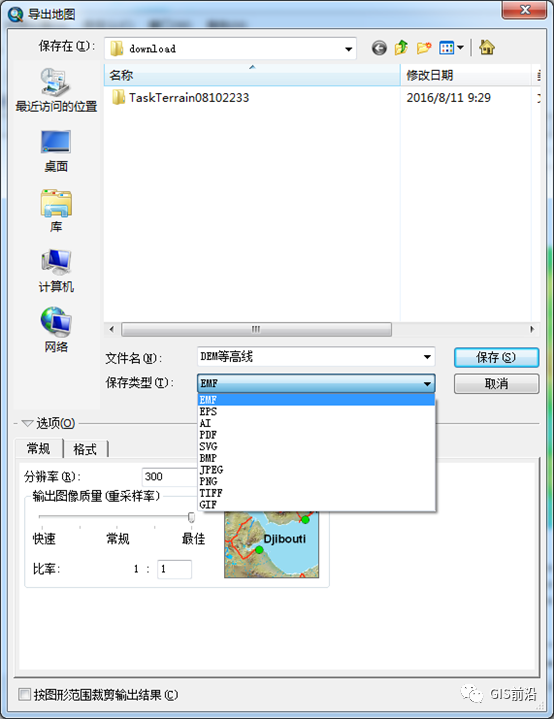

最后一步导出专题图为图片。菜单栏文件节点下，导出地图，弹出导出地图对话框，编辑图片名称，保存的格式，图片的分辨率等属性信息，确定，程序导出图片。

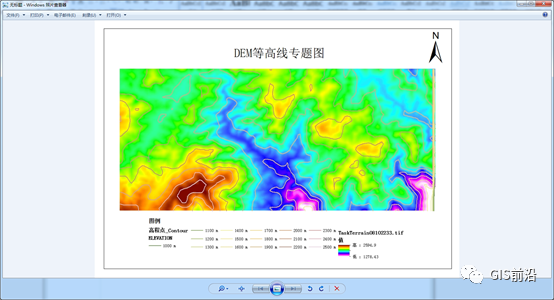

最后的出图结果：
DEM专题图出图完毕。
