ArcGIS提取DEM中的山脉范围（附练习数据DEM）

已知数据：DEM文件ASTGTM_N00E118E.img（文末有数据下载链接）

使用软件：ArcMap

要求：对数据进行操作，提取数据文件中的山脉范围

下面开始操作：

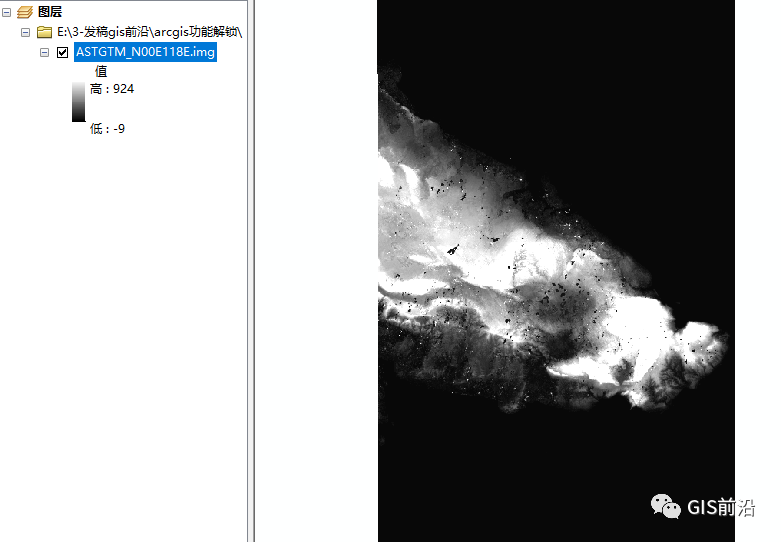

1、 打开ArcMap将DEM文件ASTGTM_N00E118E.img添加到数据框。

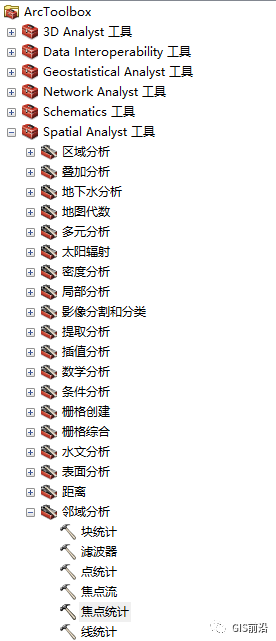

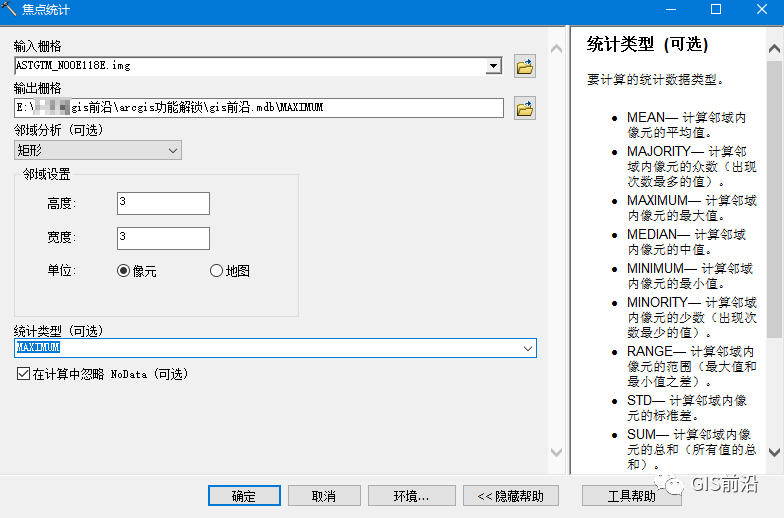

2、 接下来我们打开spatial analyst工具——邻域分析——焦点统计，

 输入栅格选择数据框中的dem数据，输出栅格名字改为MAXIMUM，输出位置为默认数据库。邻域设置高度及宽度一般为30，本次数据较小直接选择默认值，单位选择像元，统计类型选择MAXIMUM，选择完成后点击确定

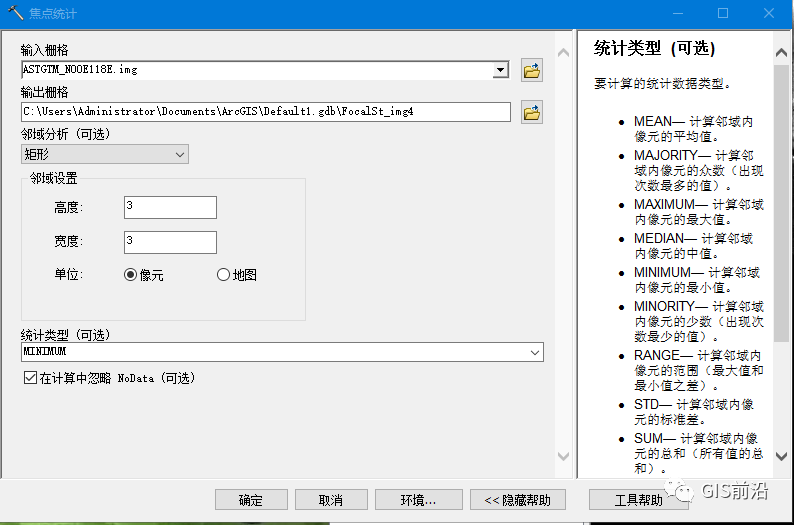

3、 重复上一步骤打开焦点统计，输出栅格名称为MINIMUM，统计类型选择MINIMUM，其他选项同上一步相同。

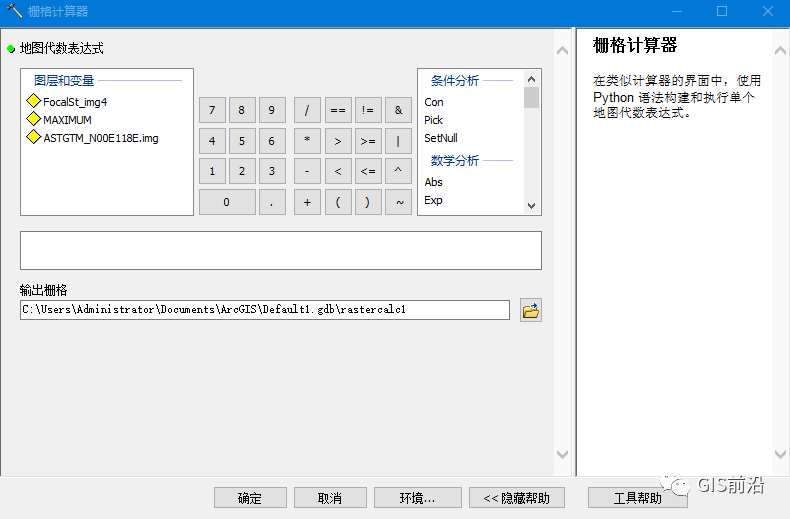

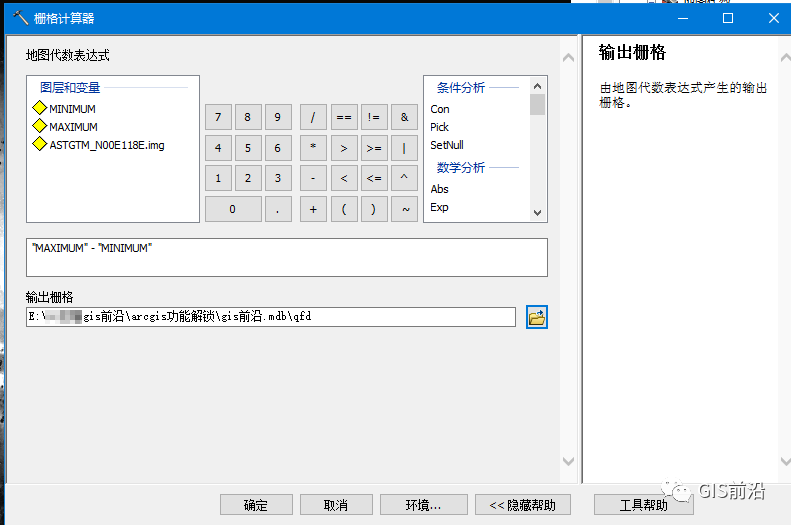

4、 打开Arctoolbox——spatial analyst工具——地图代数——栅格计算器，

将生成的两个栅格拖入框内进行运算，运算规则   如下：用MAXIMUM减MINIMUM得出地形起伏度。

输出栅格依旧为默认数据库，名称改为qfd，栅格计算时用于计算的栅格数据像元大小必须一致，否则会导致计算失败。

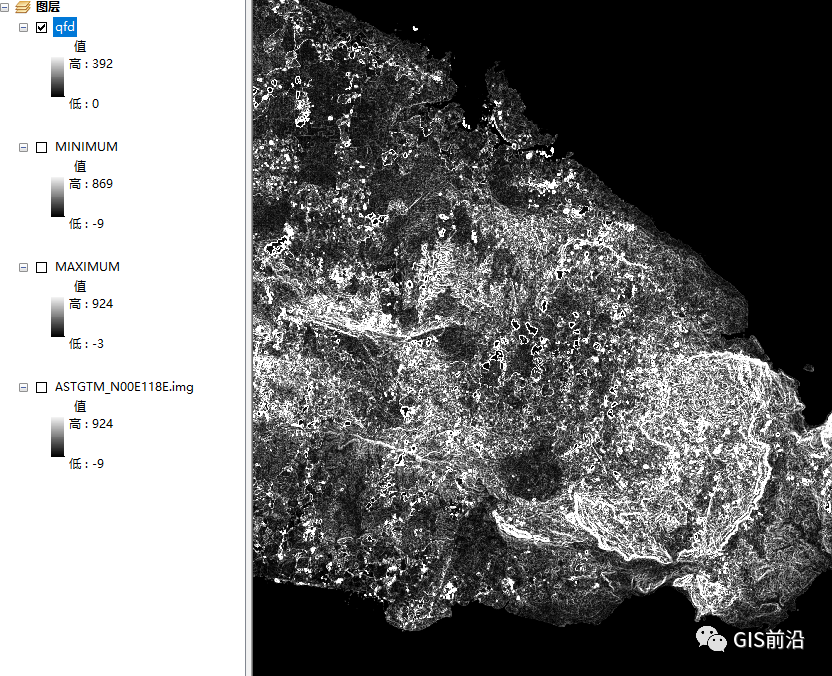

Qfd生成后关闭其他栅格，我们可以看到以下图像

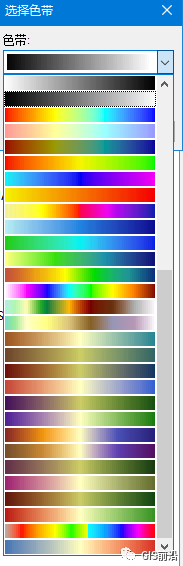

为了更直观的观察起伏度可以将色带修改，单击色带

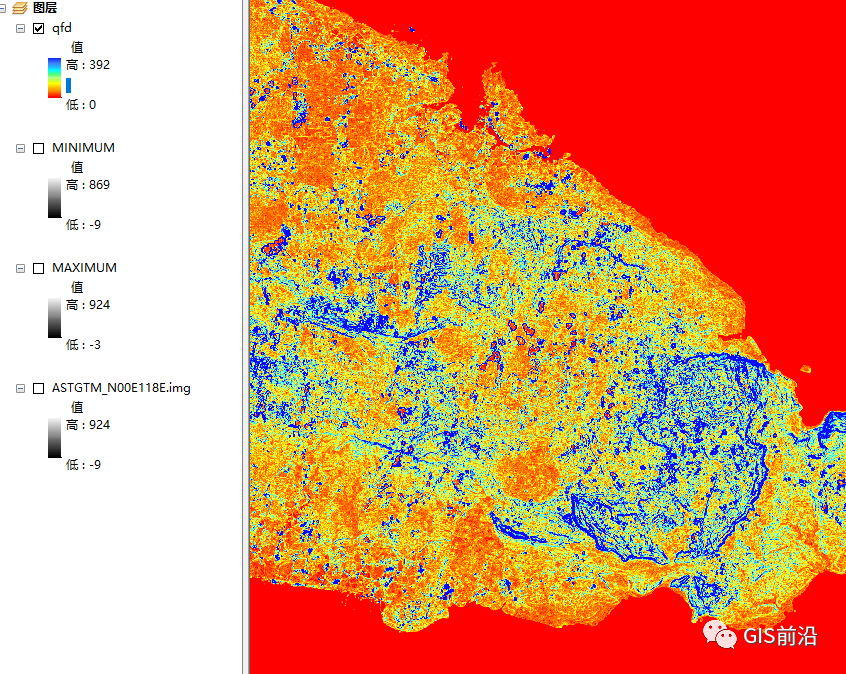

修改后显示如下

单击识别工具查看起伏差值

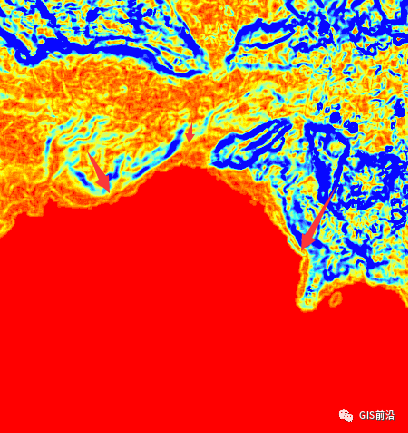

点击红色区域发现值为0，即平地地区

点击山脉边界处查看值，多选择几处山脉边界查看值。以均值6位山脉边界对栅格进行重分类

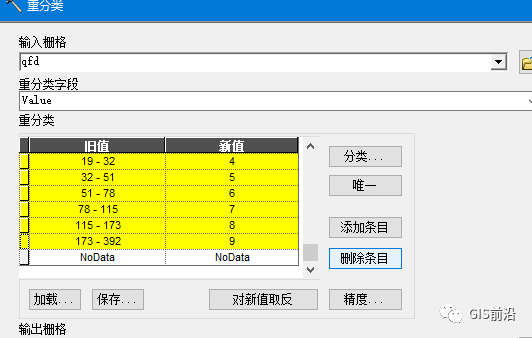

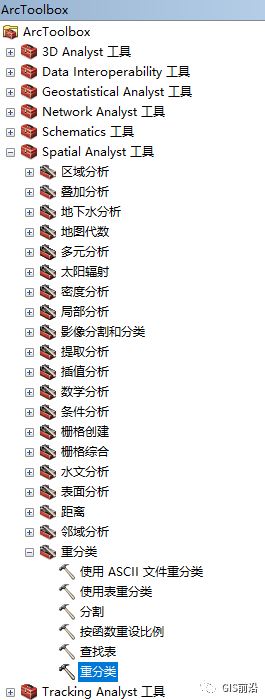

打开ArcToolbox——spatial analyst 工具——重分类——重分类。

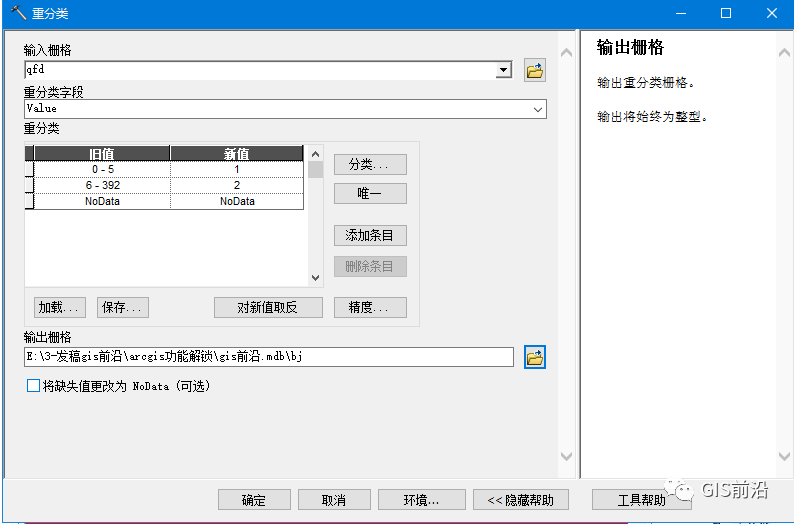

输入栅格为qfd，重分类字段选择默认，将旧值分为两个条目，删除其他值

将旧值改为0-5，6-392，输出栅格为bj

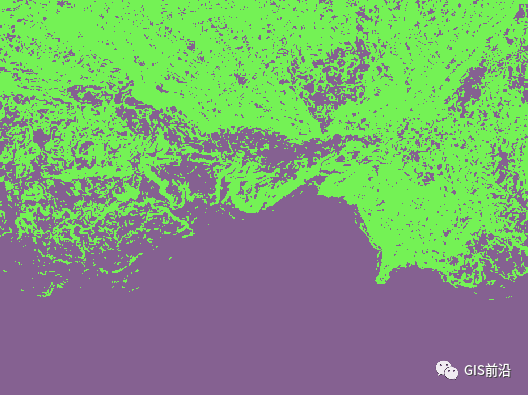

生成的山脉边界如下

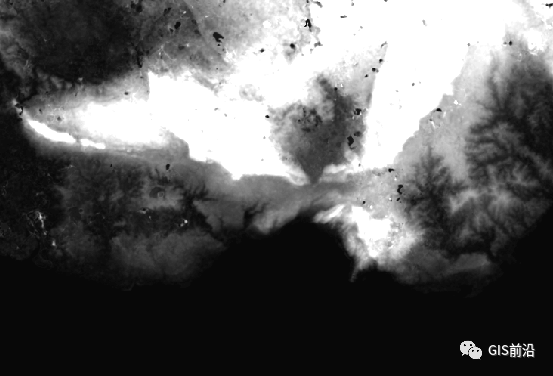

对比原始DEM

叠加后查看山脉边界与dem的套合程度
