ArcGIS模型构建器：生成DEM并计算地形起伏度（附工具和练习数据）

将所有数据添加数据框

点击选择要素选择蓬莱

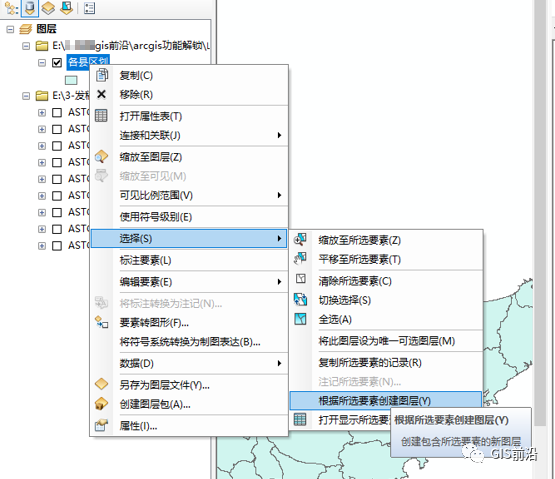

右击各县区划——选择——根据所选要素创建图层

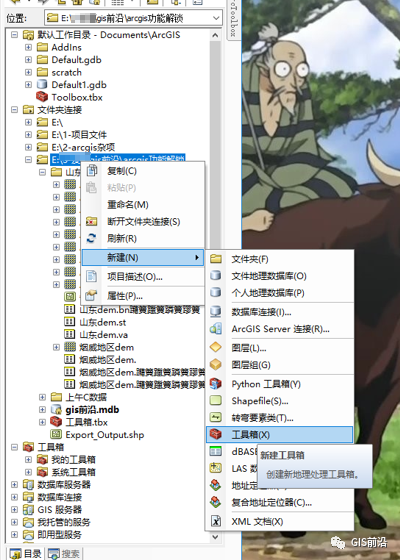

在右侧的文件夹连接中，选择适当位置的文件夹内右击创建工具箱

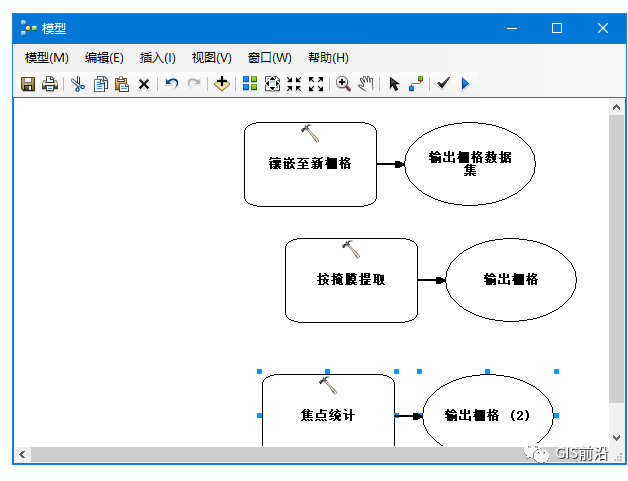

在工具箱右击新建模型，我们先将将要用的的工具拖入模型中，三个工具分别为：镶嵌至新栅格，按掩膜提取，焦点统计。拖入模型的方法很简单，打开右侧arctoolbox找到工具直接拖拽即可

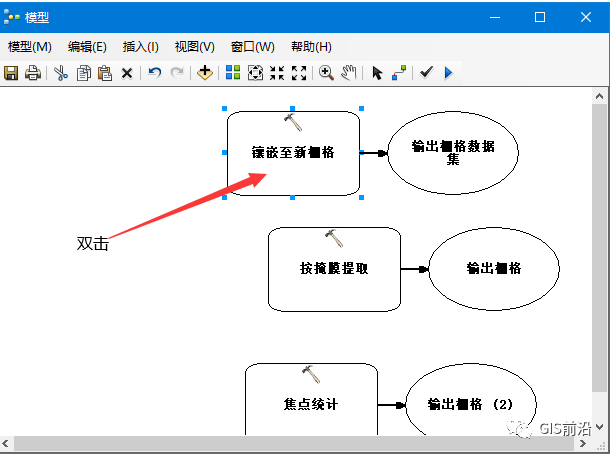

拖拽完成后，双击镶嵌至新栅格

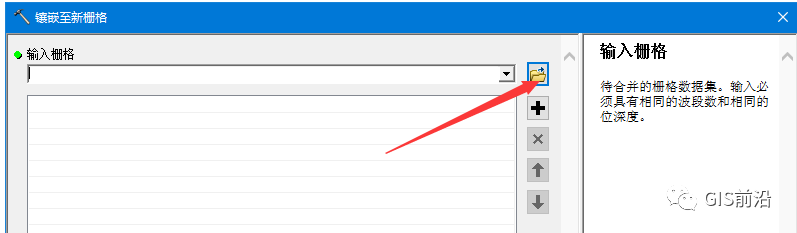

弹出对话框后点击右侧文件夹按钮

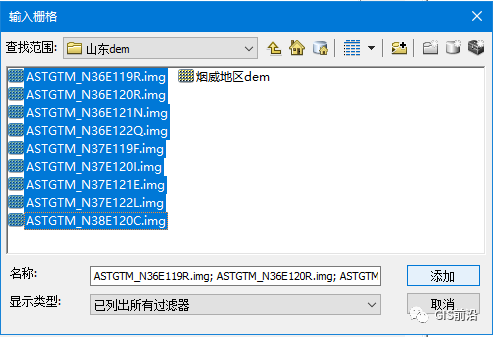

将所有DEM全部添加

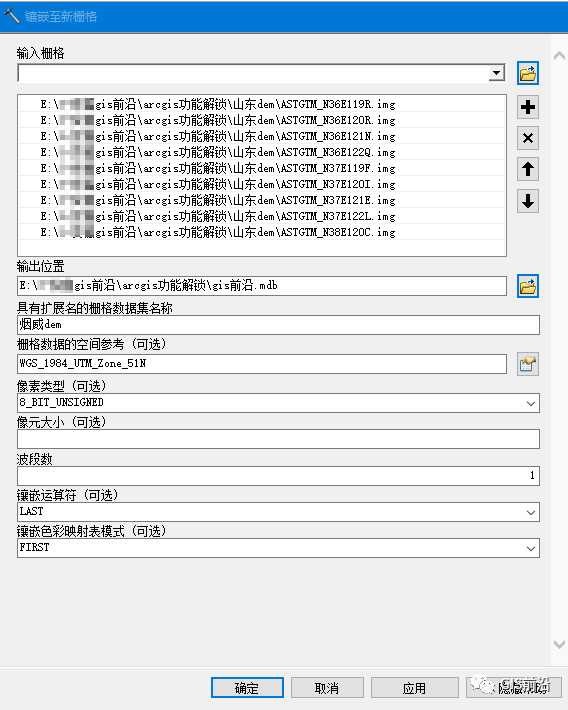

输出位置选择默认数据库，名称为烟威DEM，空间参考与各县区划空间参考一致（WGS_1984_UTM_Zone_51N）。

波段数为1

成果如下

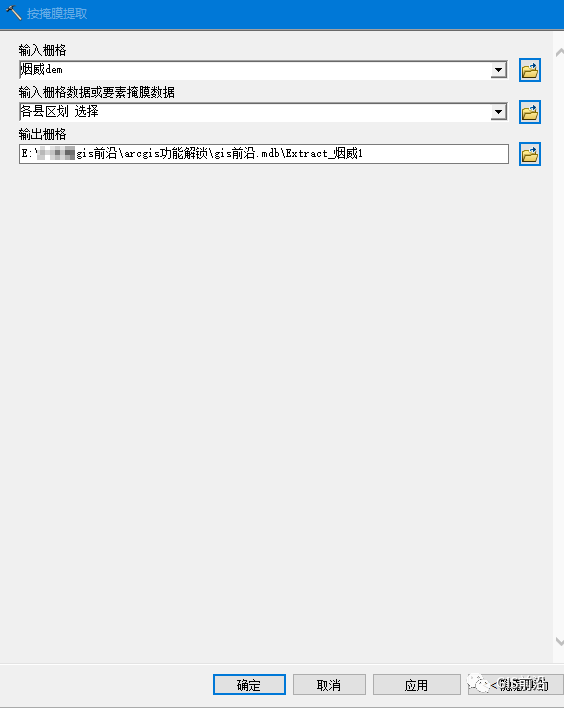

然后双击按掩膜提取，

输入栅格为烟威DEM，

输入栅格掩膜数据为各县区划 选择，

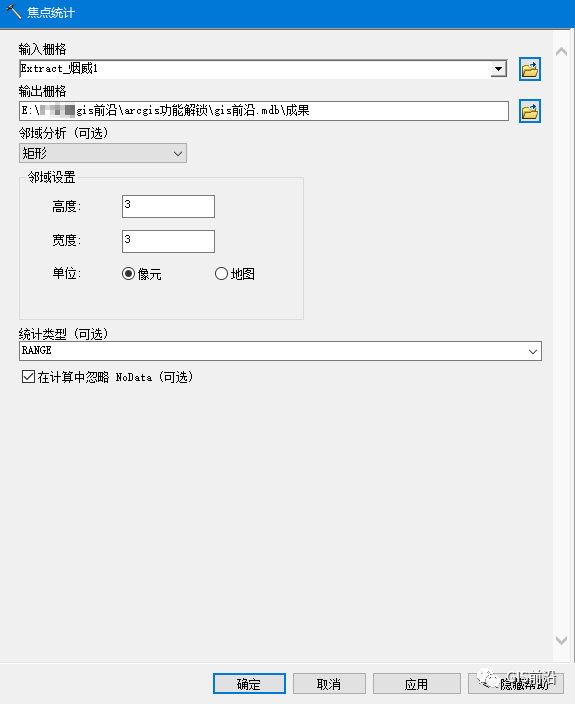

点击完成后双击焦点统计，输入栅格为Extract_烟威1，输出栅格为默认数据库，名称为成果。

统计类型选择range

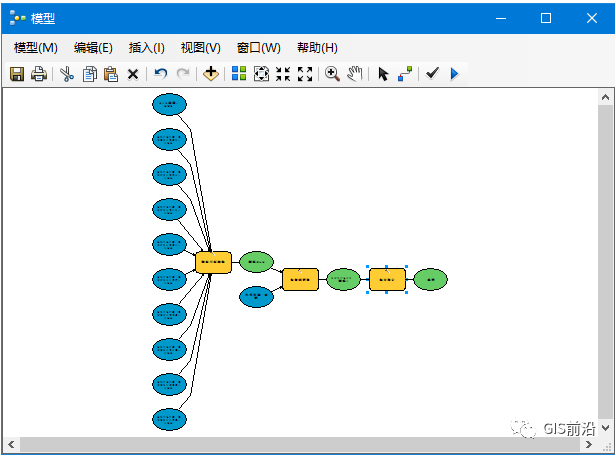

全部完成后模型总览如下

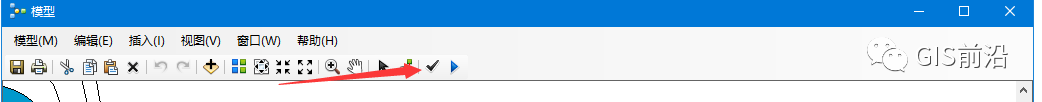

点击验证模型发现所有模型闪烁依次，如果颜色为改变则说明模型运算逻辑正常。

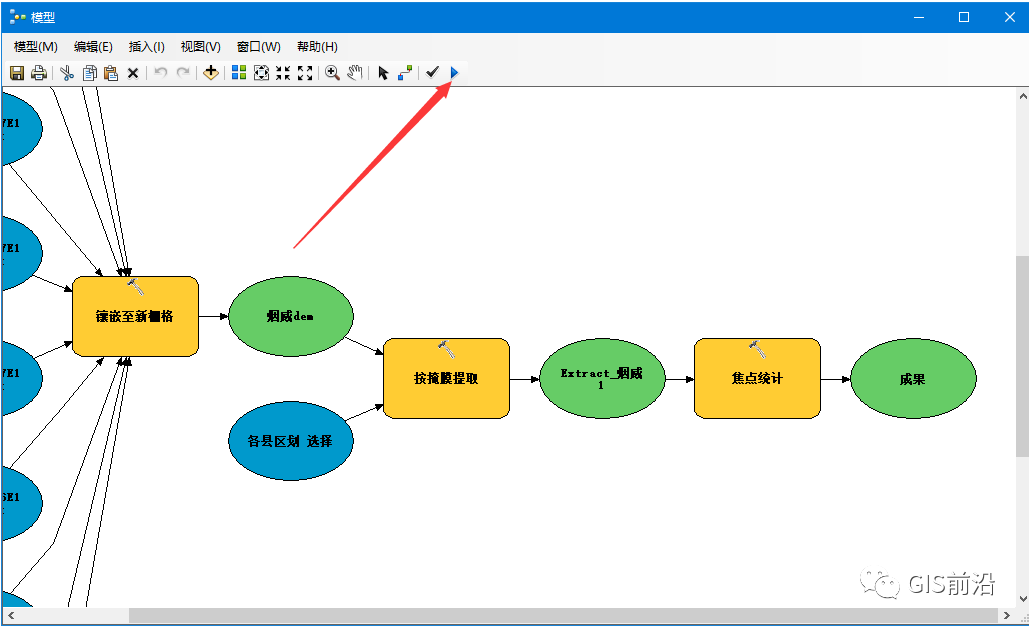

然后点击运行让模型自动解算

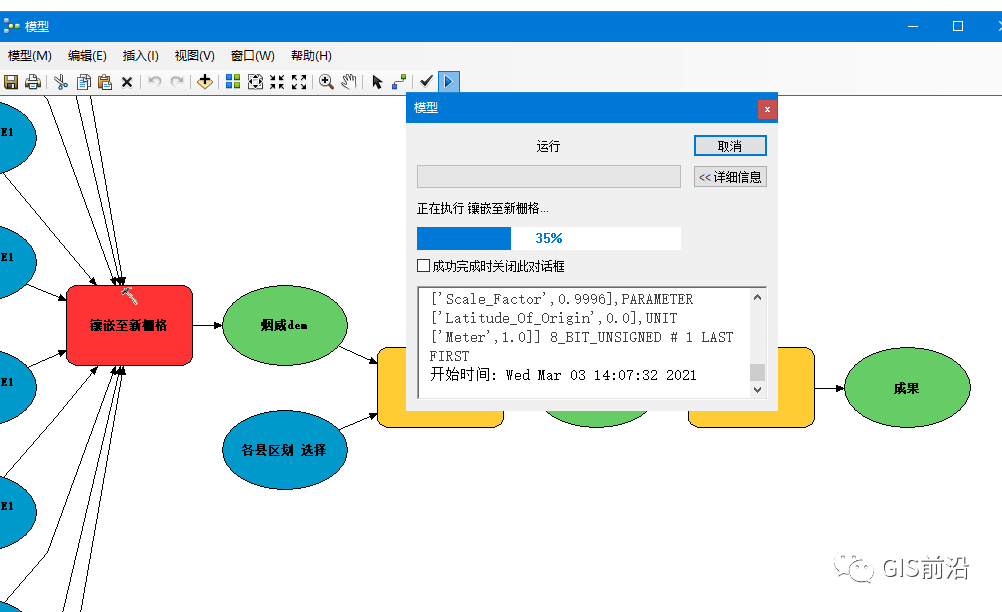

哪一项变成红色，说明此项正在进行中

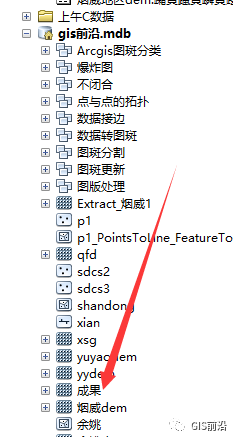

全部完成后我们在保存成果的数据库中找到模型

处理后生成的文件

将成果添加到数据框内查看

当我们需要进行相同或相似操作时，可以直接打开模型进行运算，或者对模型进行微调，可省去许多麻烦。
