参加工作，除了平时出差，大部分时间都在使用ArcGIS处理数据、制图，在此，先将一些制图的小心得撰写出来，希望能与各位共同交流。

点、线、面等矢量数据、栅格数据的准备等

「文末有相应数据下载链接」

数据示意图

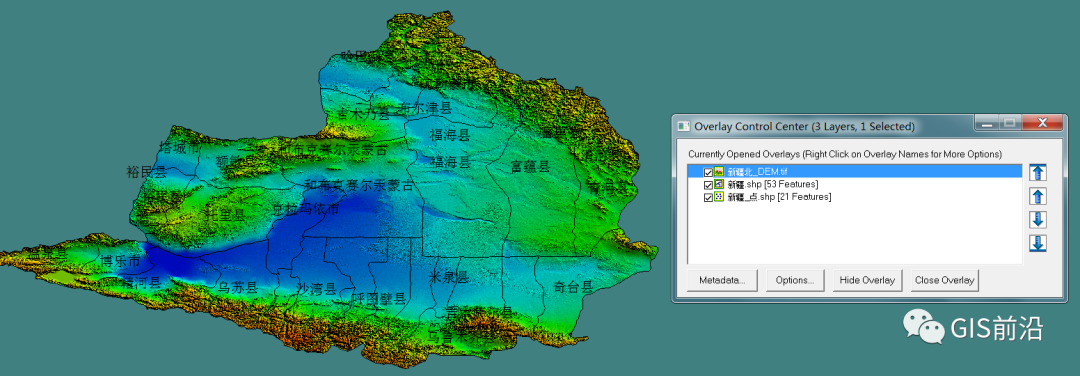

打开ArcGIS软件，加载需要出图的数据，如下图1：加载了新疆北疆地区的栅格数据、一些县市、主要居民点位置矢量数据（数据来源：国家基础地理信息库）；

图1

数据加载完成之后，如果只是以这种形式去制图，很不美观，因此，在此之前需要对数据进行渲染。

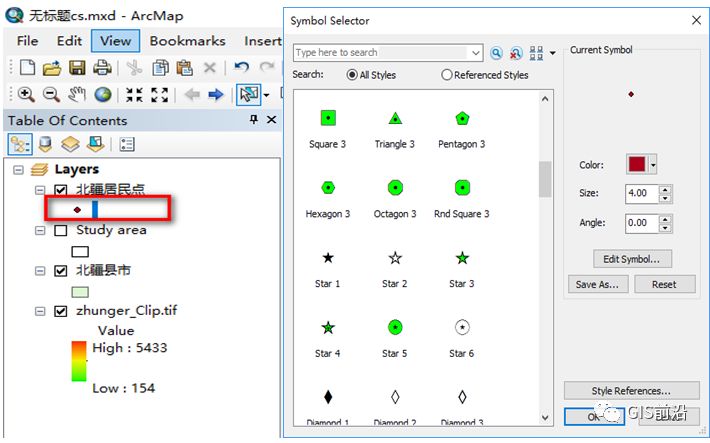

双击左侧图层列表中红色框内的渲染图符号，如图2左；出现如图2右，在弹出的图符号设置的对话框内，可以选择图符号的样式、大小、颜色等信息；

图2

如果只对点、线、面数据进行统一图符号渲染，就可以基本按上述思路去设置，栅格数据渲染更加简单，单击现有渲染图符号，进行颜色条带选择就OK了。但在此处提一下：

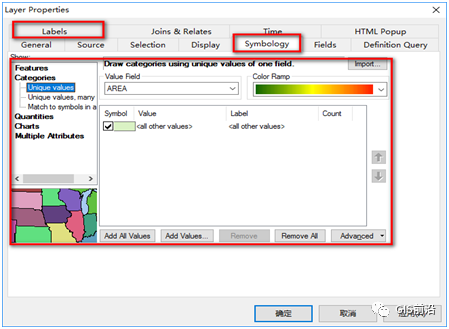

（1）如果需要根据某些县市名称不同，而对点、线、面进行不同符号渲染，则应选中图层，右键属性“Properties”，点击“Symbology”选项卡，然而点击“Categories”，在右侧Value Field选择分类显示的字段，之后下面Add All Values，就会以不同颜色来渲染不同要素，见图3；

图3

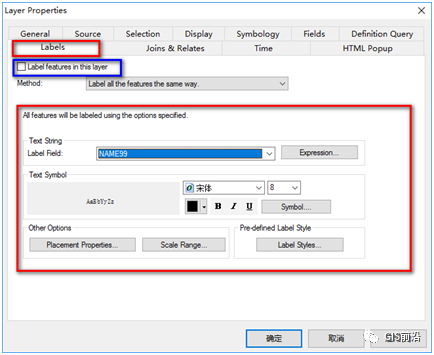

（2）如果需要对每个要素进行标注，则在图3界面中点击Labels选项卡(图4)，左上角蓝色框内的单选框一定要打√，否则不显示标注；下面红色框内的Label Field为需要标注的字段，本文以标注名称为例；Text Symbol可以设置标注的字体样式、大小、颜色等；

图4

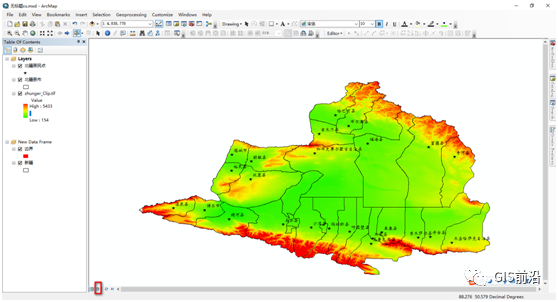

地图渲染方式众多，写的就是一些常用的，多用一用，多去尝试下，就知道咋回事了，要知道“软件是经得起折腾的！”，更多干货敬请关注：GIS前沿 下面是渲染过后的地图显示，见图5。

图5

啰嗦了这么久，到主题了~~~

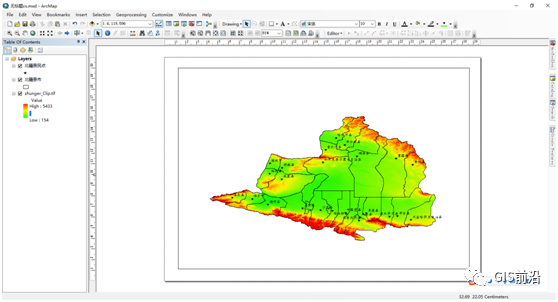

单击菜单“View——Layout View”，或者点击图5中红色框内的快捷按钮，都可以切换到地图制图模块（图6）；

图6

4.1 制图纸张的设置

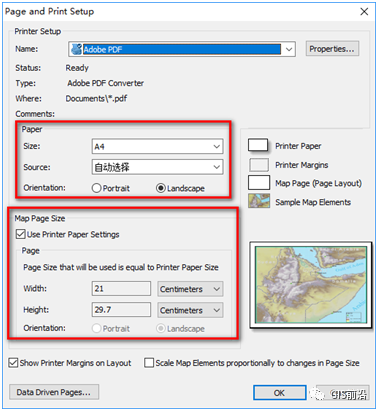

单击菜单“File——Page and Print Setup”，见图7，图7上面的红色框内是选择系统自带的纸张大小，下面的红色框内是自定义纸张大小，这些设置看个人制图需求；

图7

4.2 添加地图图件信息

地图图件信息包括：指北针、图例、比例尺、图名、经纬网格、制图人、制图单位、制图时间等，其中图名、指北针、图例、比例尺、经纬网格一般是必不可少的图件！

4.2.1 添加指北针、比例尺

单击菜单“Insert——North Arrow”，选择合适的指北针，点击OK就可以将指北针添加到制图区域；或者Insert——Scale bar，选择合适的比例尺，点击OK即可。

图8

4.2.2 添加图例

可以说一副图，最主要的是图例，因为它向你说明了图中颜色、图符号代表的信息；

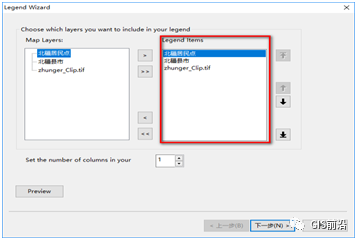

单击菜单“Insert——Legend”，见图9，这一步你可以设置需要显示的图例，默认全选，如果不希望显示某些图层的信息，可以在红色框内选择图层，单击中间“<”按钮，将选择的图层移除到左侧Map Layers就可以了。更多干货敬请关注：GIS前沿 在此，提醒一下，如果需要显示的图例较多，可以在下面Set the number of columns in your 设置以多列形式显示；

图9

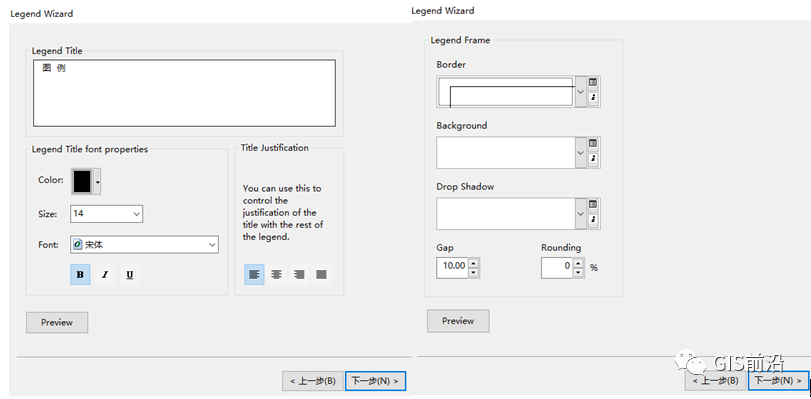

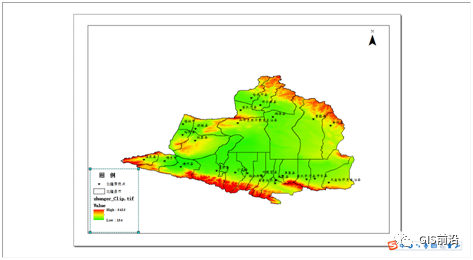

点击下一步，设置“图例”字体大小、颜色等，继续下一步，直到完成，图10；

图10

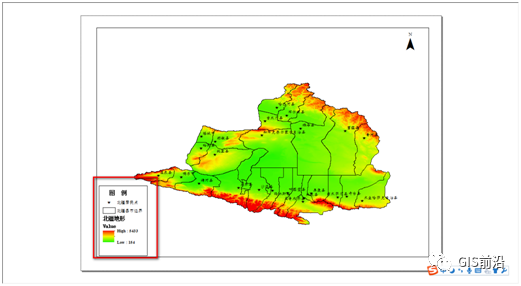

但从添加的图例来看，你会发现，显示的并不美观，这时候，你可以在图层列表右键属性——General中的Layer Name，进行名称修改，这时候图例会根据你修改的同步更新，见图11，这时候图例就添加完成；

图11

注意！在这里，如果你确定了所要制图的内容不会发生更改，可以在此设置个性图例，这个慎用啊！！！因为一旦进行了此步操作，你对图层进行名称、渲染颜色修改，图例是不会同步更新的！

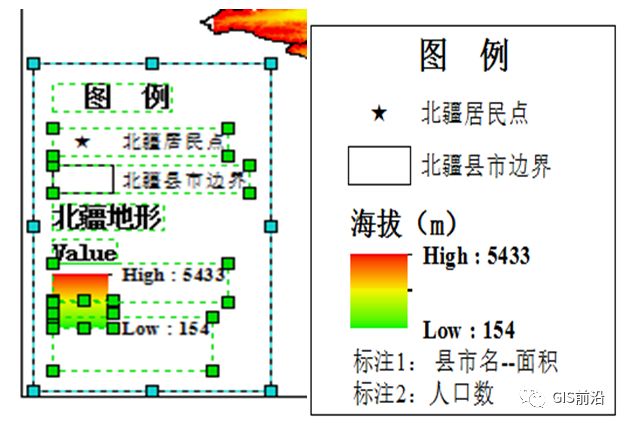

选中图例，右键Convert To Graphics，继续右键Ungroup，图例被打散成各个可以编辑的要素（图12左）：例如，把Value改为海拔（m）、添加自己的标注等（图12右）；

图12

4.2.3 添加经纬网格

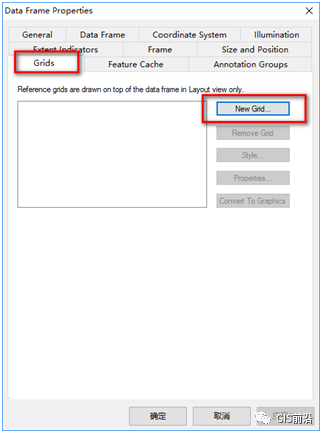

单击制图模块，右键Properties，出现图13，选中Grids选项卡，单击New Grid，开始添加经纬网格；

图13

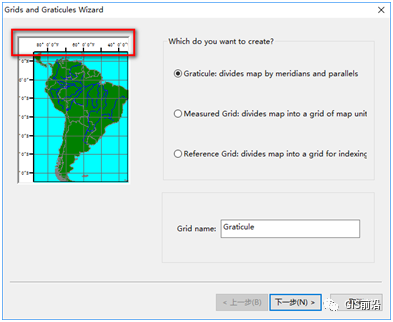

在图14中，Graticule：以经纬度形式显示网格；Measuered Grid：以公里网格形式来显示；Reference Grid：以ABCD\1234……显示网格，这个一般不常用；而后可以一直下一步，直到完成，然后点击确定就OK了；

图14 网格样式选择

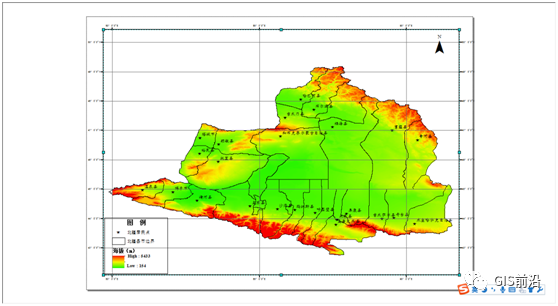

通过上述步骤添加的网格，可能一开始显示的样式是这样的，图15，很不美观！细心的你会发现，网格间隔太大，左右两侧经纬度显示是横向的，超出了制图范围，能不能将格网调的好看些呢？能不能将左右两侧经纬度显示竖向的呢？答案是肯定可以的。

图15

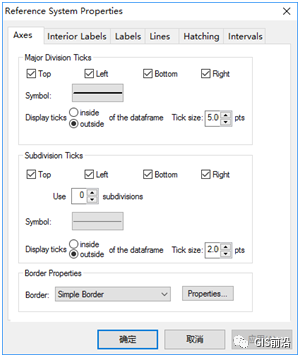

 还是到图13的界面，细心的你此时发现Grids列表框内多了Graticule，这就是刚刚添加的格网，点击此图13界面的Properties，弹出属性设置对话框图16，这里我们主要用到的是Labels、Intervals这两个选项卡，见图17；

图16

（1）Labels选项卡：第一个红色框，设置在地图上下左右是否都显示经纬度；第二个红色框，设置显示的经纬度形式（度、度分秒等）、字体、颜色、大小等；第三个红色款，设置显示的经纬度是否进行旋转，选中Left、Right表明将左右两侧的经纬度显示为竖向，这是不是就解决刚刚发现的问题之一呢！

（2）Intervals选项卡：红色框内可以设置经纬网格的网格间隔大小，一般制图范围比较大，可以以度来设置间隔，范围小一点的可以以分、秒来设置间隔，这是不是就解决了刚刚发现的问题之二呢！

图17

而后，点击确定就可以将经纬网格修改的漂亮了！

4.2.4 添加辅助图框

有时候会不会有这样的问题，我制作的图具体在新疆、甚至在中国的位置在哪呢？那么此时，我们就需要辅助图框来完成这一任务了！

单击菜单“Insert——Data Frame”，添加数据框到制图模块，右键添加数据，此时我们就可以把新疆或者中国矢量边界数据添加进来，之后再将制图所用的矢量数据边界添加到该Data Frame中（图18左侧红色框），设置好显示的颜色等信息，即可。

图图18

4.2.5 添加图名、制图信息等

图名、制图信息一般根据需要选择性的是否添加，比如科研论文中由于会在图下面标明图名，所以制图时一般不添加图名等文本信息；

但是，如果有需求需要添加的情况下，可以点击工具栏界面的A，然后在需要显示图名的制图区域单击，输入图名、设置颜色、字体等即可。（如果Drawing工具条找不见，在ArcMap工具栏空白处，右键勾选Drawing就可以调出该工具条！）

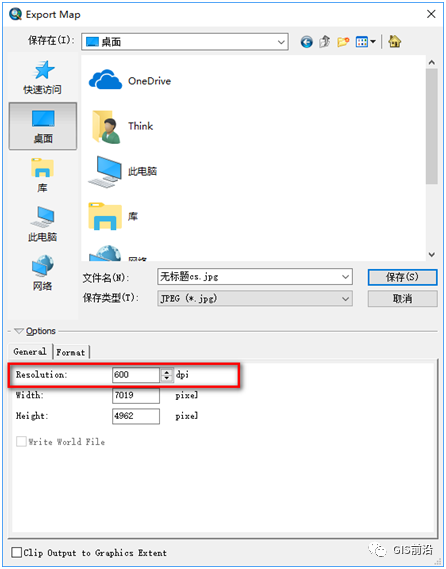

当所有工作都做完之后，接下来就是输出地图了，在File菜单下，单击Export Map，出现输出地图对话框，见图19，在此界面可以设置保存路径、保存格式及地图分辨率等，一般大于300dpi就可以了，看个人习惯！

图19

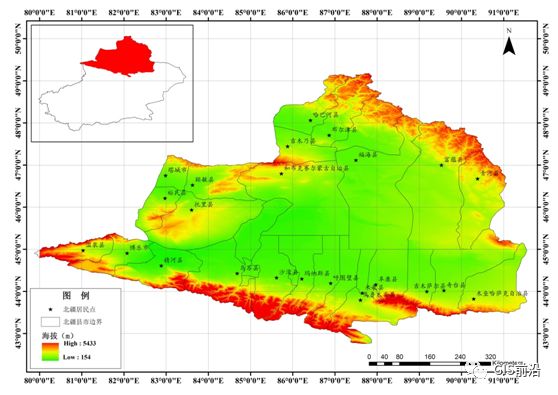

现在看一下我们制作的地图吧~是不是很攒劲呀！

总结：运用ArcGIS制图，首先最主要的是准备好数据、将地图按要求进行渲染，之后添加需要的图件信息就可以了。牢记“数据准备最基础、要素渲染最重要、右键属性最关键”这三最真言以及“信息展示要充分、地图整饰要美观”这二要忠告！
