实例：CASS的简码成图，真的能减少加班吗？
以下文章来源于南方数码生态圈 ，作者虎妞
生态圈是连接地理信息资源并打造行业生态的平台，20万+地信人已加入。我们用心打造地信从业者的线上乐园。
最近和一个刚入行的生态圈圈友聊天，他说白天扛着RTK去外业测量，一天走几万步，晚上回来还要画图。累就算了，还被师傅们嫌弃画图慢。学习了很多CASS的视频教程，感觉还是用不好简码成图！
CASS的简码成图，真的能提高工作效率吗？

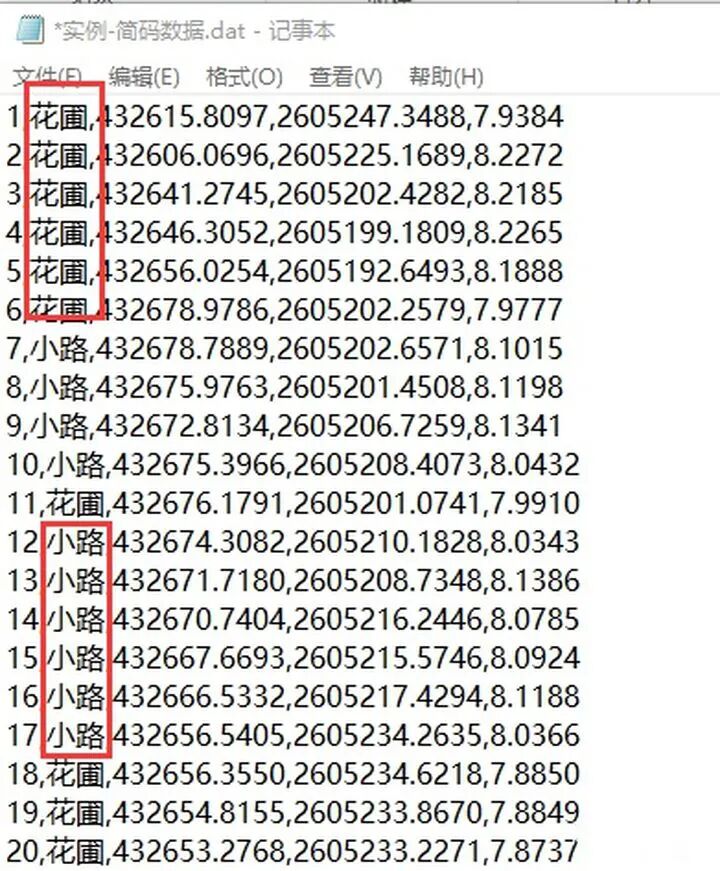

呃，CASS已经服务测绘同行们小三十年了，如果不能提高工作效率，那早就应该销声匿迹了吧。既然看视频教程没搞明白，那就来个一对一辅导吧。这个小伙伴提供了他自己辛辛苦苦采集的坐标文件。下图这种，坐标文件第二列写的居然是中文！下面说说怎样搞定这类简码文件的快速成图。
实例坐标文件截图
如何搞定这类简码文件的快速成图？
第一步
编辑简码坐标文件
打开简码文件JCODE.DEF，确定每个中文简码对应的CASS简码。
文件存放路径截图
1、查找简码
“花圃”的CASS编码是215444，打开Jcode.def，查找215400得到的对应简码是“B2”。
查找简码
以此类推，可以将坐标文件中，所有的中文简码和对应的CASS简码都整理出来，梳理出CASS简码-中文简码的对照关系。
B2,215400 花圃
X2,164300 小路
A25,174200 污水井
A70,155210 路灯
2、替换简码

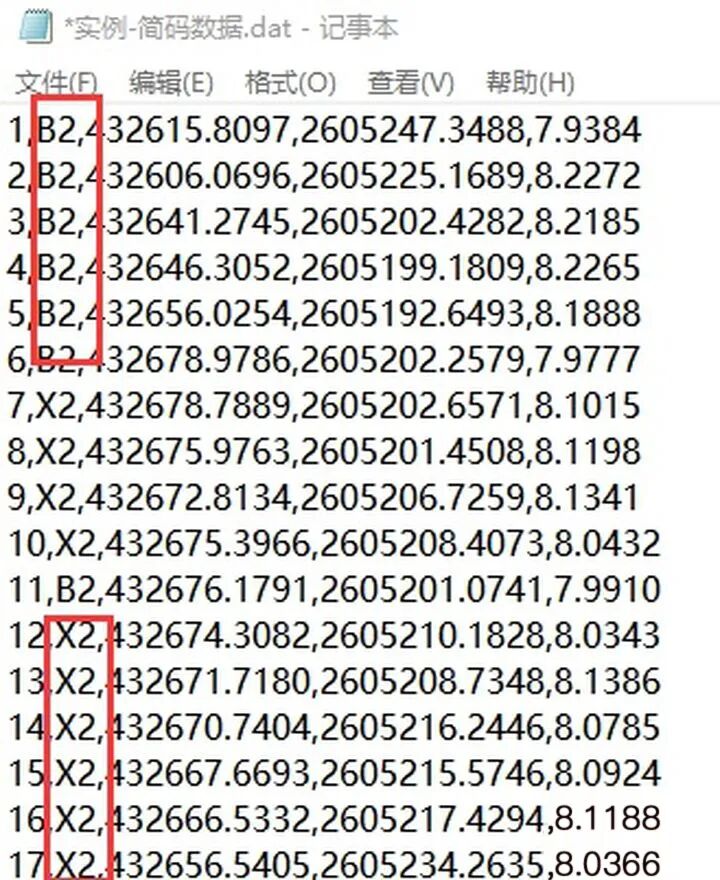

有了上面的转换对照关系，就可以将执行替换了。全部替换完成的坐标文件，如下图所示。
替换简码
3、编辑简码

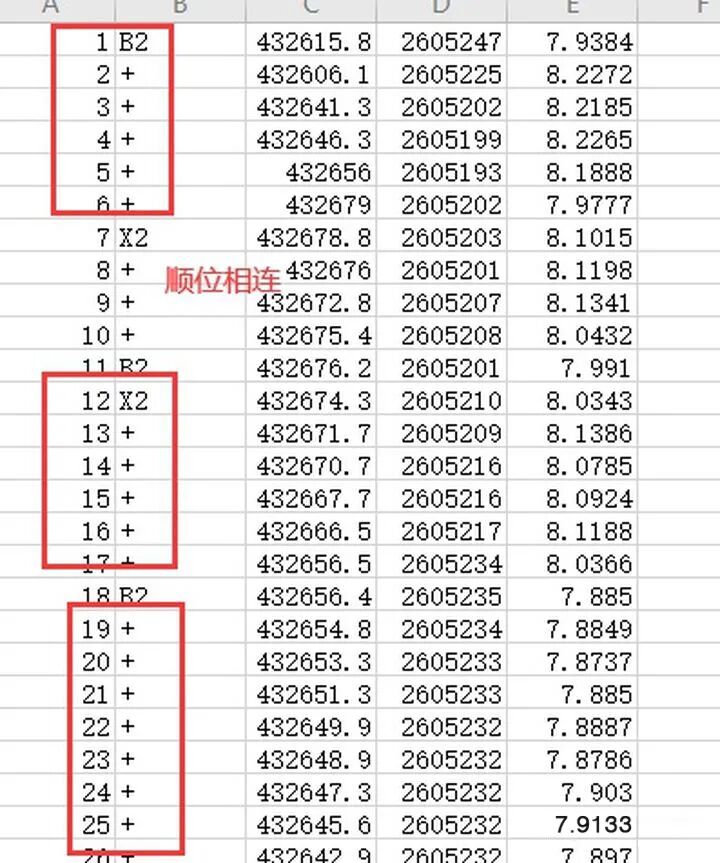

上图所示的1-6号点，都是花圃的边线，而且是按顺序连线。那么1号点简码写B2，其余的点简码写“+”，表示顺位相连。
PS：可以将坐标文件，重命名将后缀.改成csv，用excle编辑简码，然后再执行重命令，将后缀改成dat。
编辑简码文件
第二步
简码成图

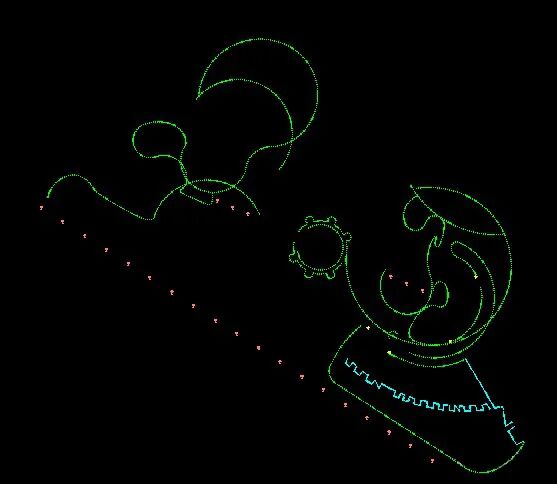

点击菜单“绘图处理-简码识别”，选择上述步骤编辑的坐标文件（*.dat），CASS自动识别简码绘图。不到一分钟，就绘制出下图所示的地形图。和这个小伙伴确认，基本符合他测的地形。当然，输出成果前，还需要绘制等高线，修图等操作。
编辑几千个点的坐标文件，包括查找-替换-编辑简码。全过程不超过10分钟。简码成图不到1分钟。内业绘图的时间大大缩短。
简码识别成图
复盘总结
这个小伙伴，在外业采集时输入了中文简码。内业不知道如何处理，让CASS识别自动绘图。其实用查找-替换-编辑，三个步骤就解决了！上面讲的步骤，其实算是初级应用了。CASS的老铁用户们，其实有很多更高效的方法绘图，欢迎各位来生态圈（http://o.southgis.com/）炫技！
供稿 | 虎妞
编辑 | ELLEN
