ArcGIS 地图批量打印

批量打印就是一次打印多幅地图，ArcGIS使用的是数据驱动页面。

使用数据：\china\省级行政区.SHP,中国县界.SHP,主要公路.SHP。

输出要求：一次性批量打印每个省的行政区划地图。在ArcGIS下使用批量打印输出地图的操作步骤如下：

1.添加数据。上面省级行政区、中国县界和主要公路三个数据加载至窗口中。

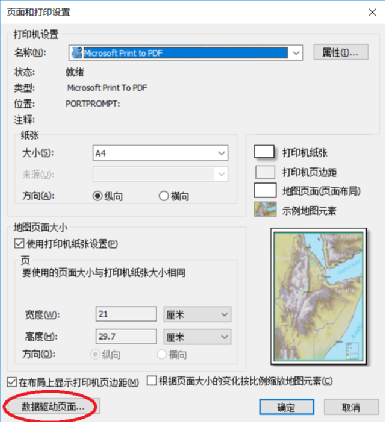

2.单击“文件”主菜单→“页面和打印设置”菜单，如图8-18所示。

图8-18 批量打印数据驱动设置

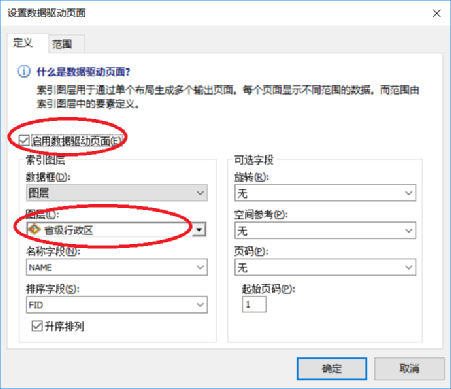

3.单击“数据驱动页面”，在设置界面的“定义”选项中，选中“启用数据驱动页面”，数据框索引图层列表中选择“省级行政区”，如图8-19所示。

图8-19 启动数据驱动页面设置

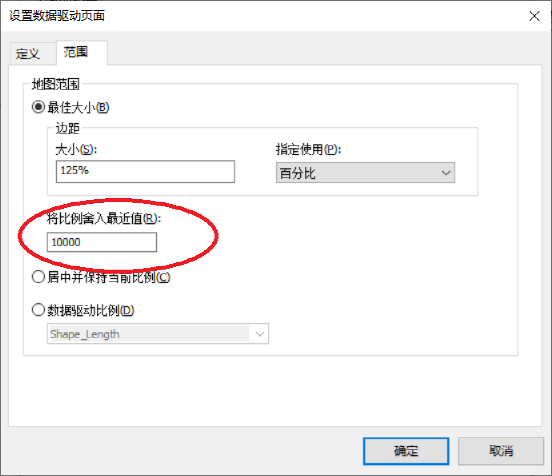

4.在设置界面的“范围”选项中进行范围设置。将地图范围栏内的“将比例舍入最近值”配置项的值输入：10000。如图2-20所示，即地图打印比例尺就是10000的倍数。

图8-20 启动数据驱动页面设置

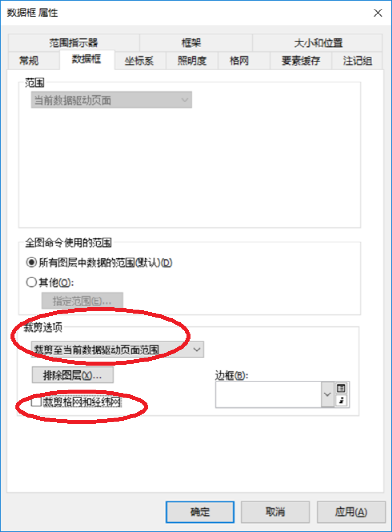

5.在设置数据驱动页面的配置信息确定后，进入布局视图。在数据框的右键属性界面中，切换到“数据框”标签页，在“裁剪选项”栏，选择“裁剪至当前数据驱动页面范围”项，并设置“裁剪格网和经纬网”为非选中状态，如图8-21所示。

图8-21 批量打印数据框的设置

6.在数据框属性“格网”选项中插入经纬网；

7.插入数据驱动页面，使用主菜单“插入”→“动态文本”→“数据驱动页面名称”，插入后通过鼠标移动数据驱动页面位置、修改字体大小。

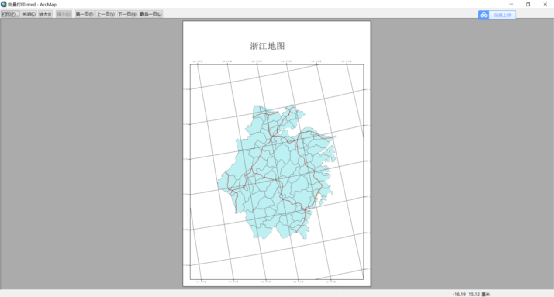

8.文件主菜单→打印预览，如图8-22所示，下一页是其他省的数据。

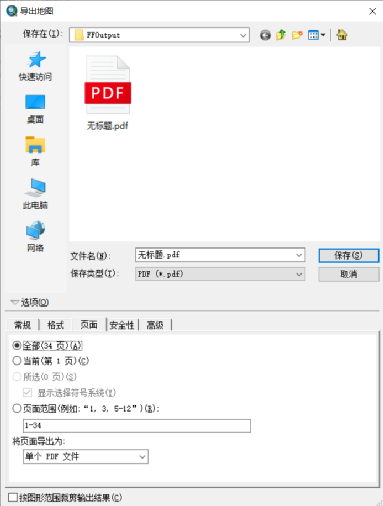

9.在布局视图，导出地图，选PDF格式，全部页面，如图8-23所示。

图8-22 批量预览效果

图8-23 批量导出PDF效果
