实例 | CASS怎样导入坐标数据？

外业用全站仪采集的数据，导入CASS按以下操作步骤进行：

（1）将全站仪和装有CASS的电脑连接

目前主流的全站仪，都支持SD卡和USB口输出。与电脑的连接方式，请参考各款全站仪的操作手册。

（2）读取全站仪数据

点击菜单“数据-读取全站仪数据”，在对话框中按下图所示步骤，点击“转换”，完成导入。

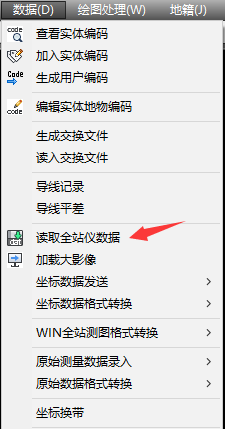

菜单截图

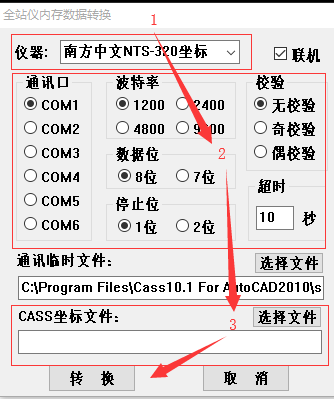

读取全站仪数据对话框截图

• 仪器：选择带“坐标”的类型

• 通讯参数：通讯口、波特率、数据位、停止位、校验等设置，与全站仪中保持一致。

• 通讯临时文件：默认设置路径即可，无需设置。

• CASS坐标文件：设置转换生成的坐标文件保存路径。

CASS支持的全站仪类型

目前CASS10.0支持的全站仪类型共25种，具体型号如下：

如果使用的全站仪型号，不在上面的列表里。如何将坐标数据导入CASS？随着全站仪型号的更新换代，这类问题会卡住很多新手小伙伴。

解决方法

以宾得R202N全站仪为例。

（1）导出坐标文件

用仪器自带传输软件，将坐标文件导出。文件格式见下图。

（2）分析坐标文件

文件后缀：此坐标文件后缀为dat，和CASS相同，不需要修改。如果不同，需要将后缀改为dat。

文件格式：找到这款仪器的坐标文件格式（见上图）和CASS标准文件格式有差别。

PS：CASS的坐标文件格式为：点号，简编码，东坐标，北坐标，高程

（3）编辑坐标文件

将上述文件，调整一下数据列，改为下图样式，保存即可。

PS：分隔符为英文半角状态的逗号

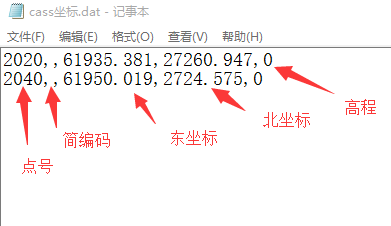

CASS坐标数据样例

错误提示1

错误提示2

解决方法1

用仪器自带传输软件，进行坐标文件的传输转换。具体操作方法见各仪器的说明书。

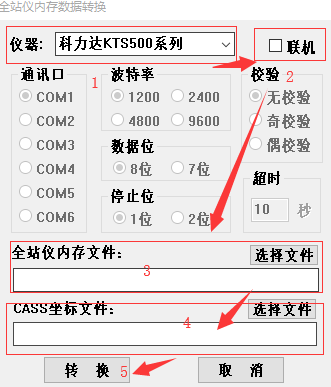

仪器：选择全站仪的类型

联机：点击取消，如上图所示。

全站仪内存文件：选择由传输软件导出的坐标文件

CASS坐标文件：指定转换生成的CASS坐标文件路径。

由于RTK和无人机型号众多，CASS暂时还没有专门的导入接口。这两种仪器采集的坐标数据，导入CASS可以参考上述“全站仪类型不支持怎么解决？”中的方法来导入。
