实例 | 只有一侧边坡且有断面的道路，CASS应如何处理？
以下文章来源于南方数码生态圈 ，作者虎妞
生态圈是连接地理信息资源并打造行业生态的平台，20万+地信人已加入。我们用心打造地信从业者的线上乐园。
实例课堂
最近，生态圈的圈友发来一张截图问，如果道路中心线左侧完全没有断面线，右侧还有边坡。CASS可以处理么？设计参数见下图。这个道路的设计参数，左侧完全没有断面设计线，右侧有75m的平面，然后是1:1的放坡。

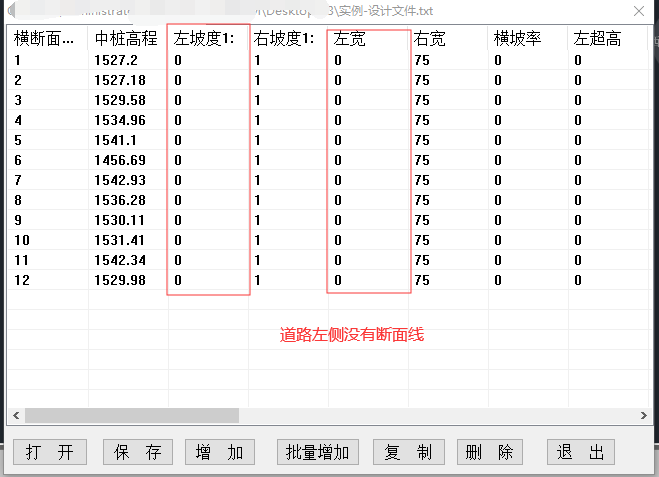

设计参数截图
收到用户分享的实例数据后，我开始尝试用道路断面算。但左侧完全没断面线也没有设计参数，CASS绘制的断面没有设计线。这种断面图无法计算土方量。

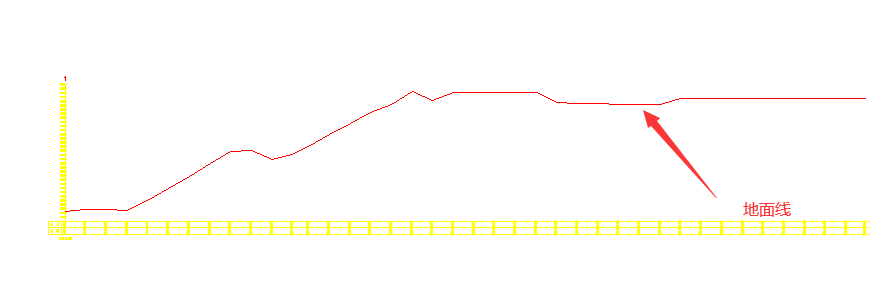

道路断面无法绘制出设计线
分析一下这条右侧的断面线，里程有190+。设计参数又很简单。我用任意断面很快完成了土方计算。下面是我的操作步骤。
操作步骤
2021 ✕ 南方数码生态圈
整理中桩设计文件
因为这个实例比较特殊，不适合用道路断面来计算。每个断面的中桩高程又不相同。所以整理一个设计文件（*.txt），格式如下图。

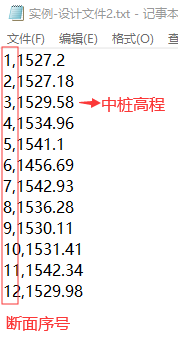

断面设计文件截图
任意断面参数录入
点击菜单：工程应用-断面法土方计算-任意断面，在下图界面选择文件和输入设计参数。顺利绘制出了设计线。

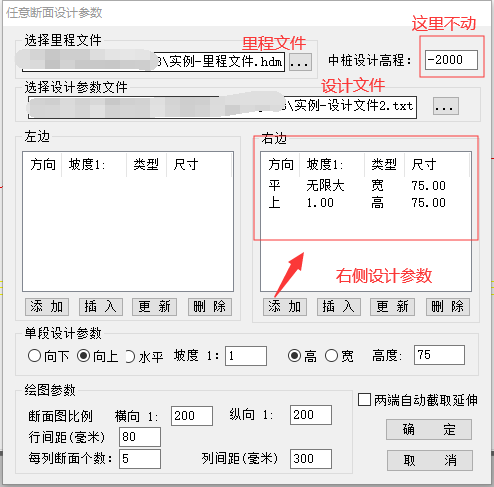

道路设计参数

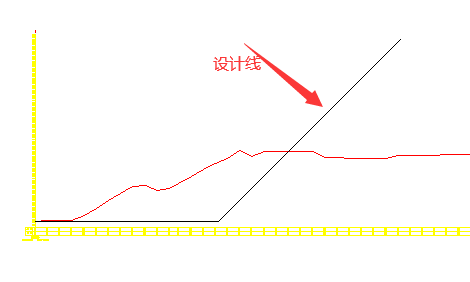

断面图

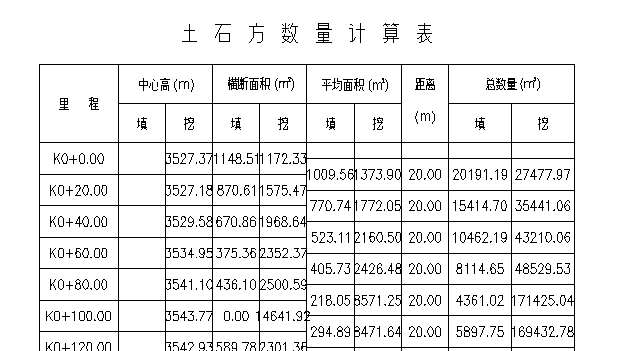

输出土方计算结果
点击菜单：工程应用-断面法土方计算-图面土方计算，选择图面的断面图，输出土方计算的结果。
复盘总结
2021 ✕ 南方数码生态圈
此类断面工程比较特殊，左侧空白，设计参数比较简单。用任意断面法计算，可以满足计算要求。CASS10.1以下版本，无法选择中桩设计文件。需手动修改每个断面的中桩高程。
PS：如果你有自己无法解决的实例问题，欢迎到生态圈（o.southgis.como）和广大圈友一起交流解决。
