ArcGIS小区演出人口数量分析 |全国大学生GIS技能大赛试题(附练习数据)
某广场举行一场大型活动，当天来观看演出的人员会很多，小明作为此次活动的信息员，将为广场周边的住户提供一个在家观看活动的建议，并根据统计的微博签到数据，分析活动周边的人数。
一、 数据说明（见“Data”文件夹）
1. Kejicheng0.tif：广场周围的遥感影像图。
2. Kejicheng1.tif：广场周围的遥感影像图。
3. Kejicheng2.tif：广场周围的遥感影像图。
4. Kejicheng3.tif：广场周围的遥感影像图。
5. range.shp :研究区域范围。
6. Action.shp：活动范围数据。
7. weibo.xls：微博签到表。
文末有数据下载链接
二、 要求
数据处理
1. 去掉遥感影像的黑边。
2. 合并四幅遥感影像为一张影像。

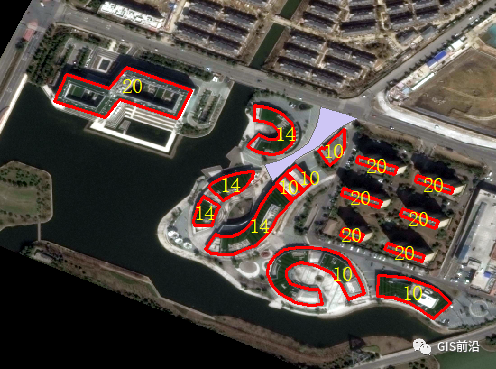

3. 矢量化下图中指定区域的建筑物，根据提供的信息添加属性值，数字代表楼高。
4. 根据提供的微博签到表，可视化广场周围的微博签到点数据。
5. 统计建筑物内微博签到点有多少。
6. 根据时间可视化微博签到点数据，时间间隔是1小时。
三、 解答
（1）合并4个影像且去掉遥感影像的黑边

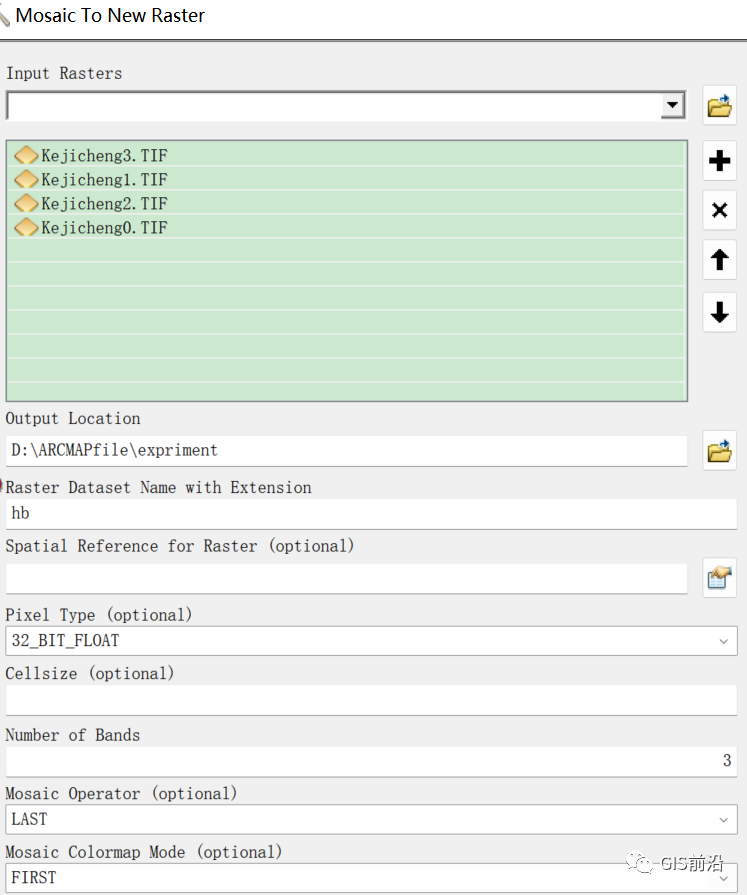

为了去除黑边，我们打开【数据管理工具】|【栅格】|【栅格数据集】|【镶嵌至新栅格】，将4个分开的影像加载进来，像素类型选择“32_BIT_FLOAT”，波段数量选择为：3。

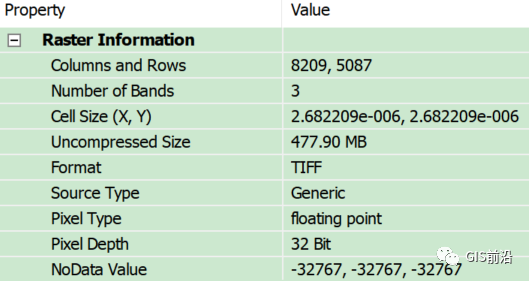

为什么这样子设置呢？我们可以随便选择4个遥感图像其中的一个右键查看其属性，可以知道像素类型是：float，像素深度是：32bit，波段数量是：3。

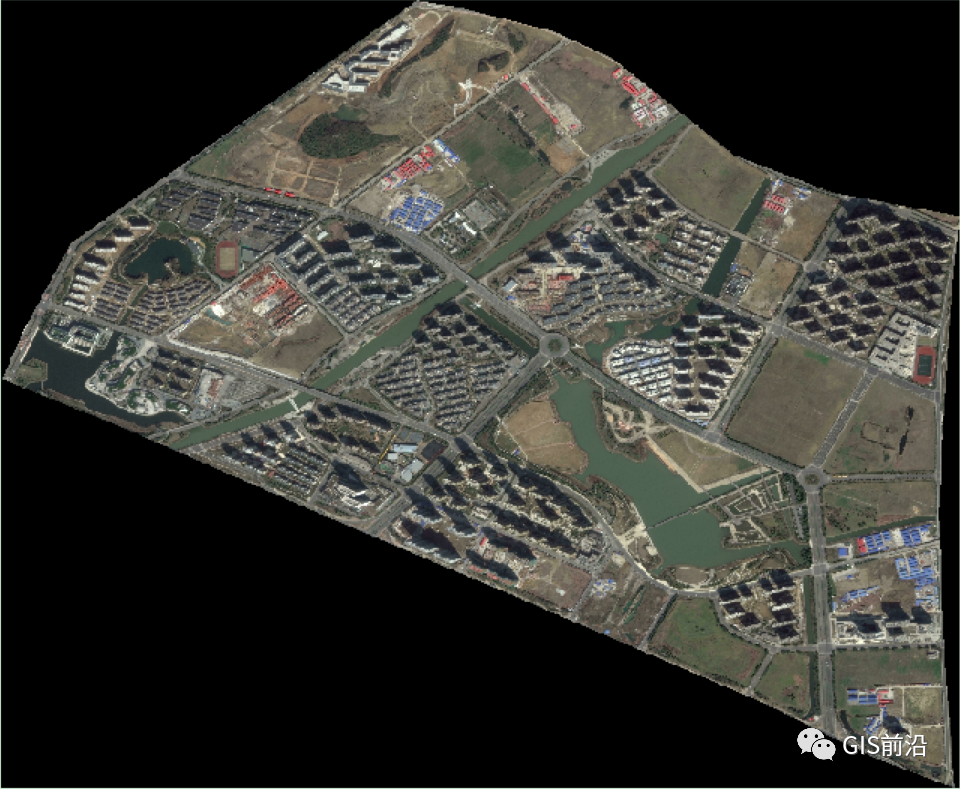

合并后效果如下图所示：

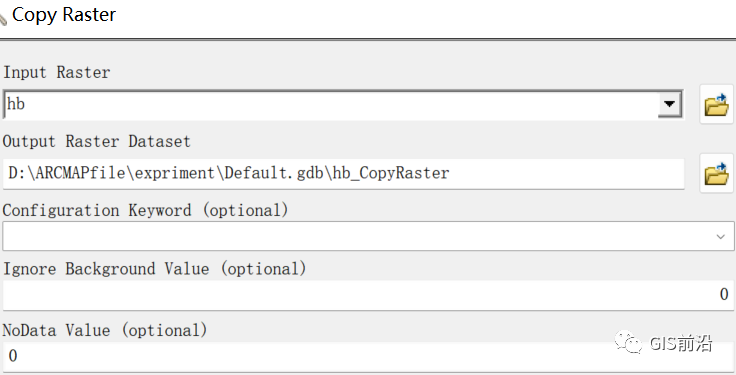

为了去除黑边，我们打开【数据管理工具】|【栅格】|【栅格数据集】|【复制栅格】
“输入栅格”选择镶嵌后的数据即可，在“忽略背景值”中输入0，意思是在遥感图像中像元值为0的都会被设置为无数据（这个针对的是遥感图像的外围区域，即黑边，中间区域像元值为0的不会忽略的，这个大家不用担心），在“无数据值”中也输入0（这个针对的是遥感图像的边缘区域，就是黑边和遥感图像本体的交接处），这样输出的图像就会把黑边（像元值为0的区域）去除，结果图层如下所示：
（2）矢量化建筑物

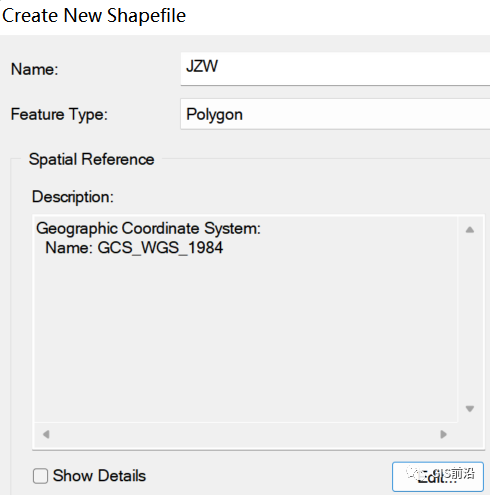

我们在目录的某个文件夹上面新建一个“Shapefile”文件，名称设置为“JZW”，要素类型选择为“面数据”，点击“编辑”按钮，选择【地理坐标系】中的“GCS_WGS_1984”，点击确定即可。

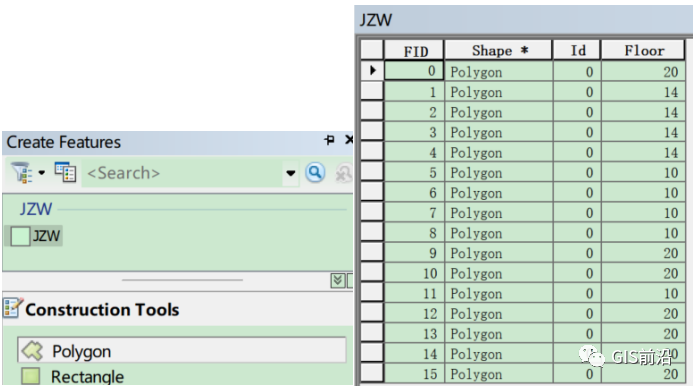

接下来点击编辑器开始编辑，选择“JZW”，接着点击按钮，在弹出来的界面点击“JZW”，再点击下面的“Polygon”，这时候鼠标就变成了十字架，对照着提供的建筑物信息进行矢量化，最后添加一个整数字段“Floor”，对照着提供的楼层高度设置楼高，编辑完成后记得保存编辑哦。

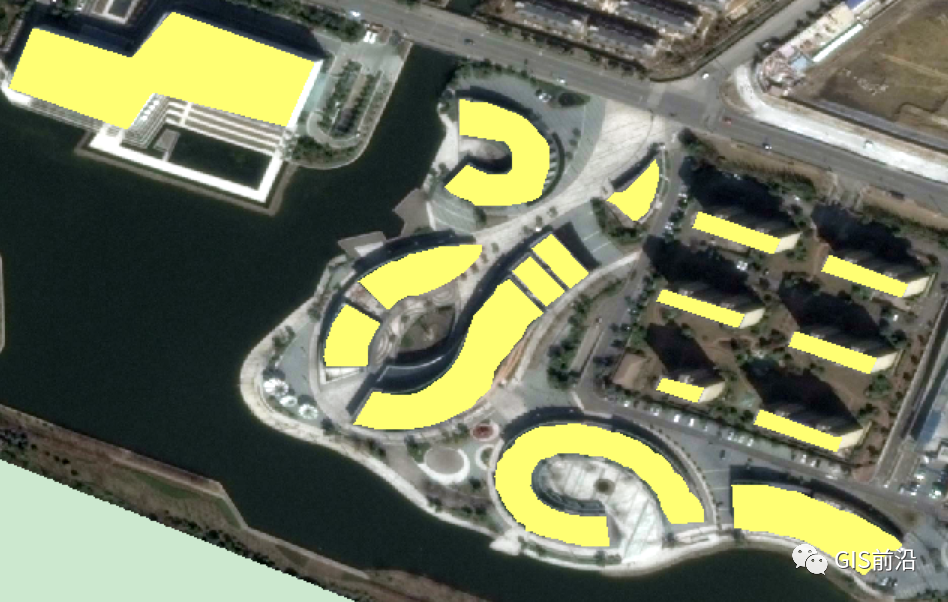

最终设置结果如下图所示：
（3）可视化签到点数据

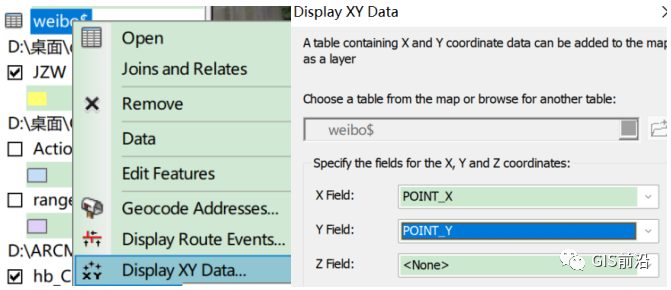

加载进来“weibo”数据后右键选择“显示XY数据”，【X字段】【Y字段】分别选择属性表中对应的字段点击确定后即可。

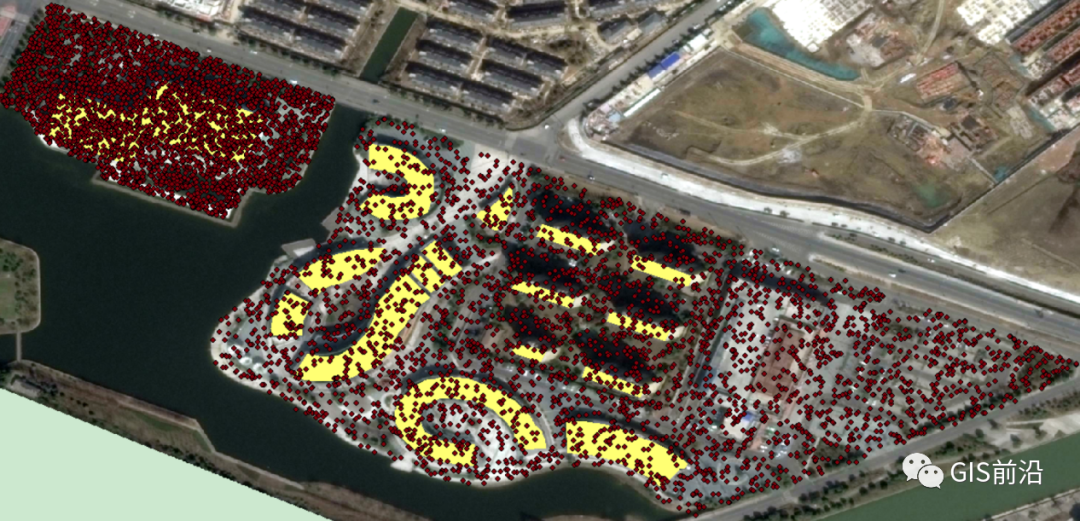

可视化结果如下图所示：
（4）统计建筑物内的签到点数量
使用【相交】工具，将落在建筑物面数据内的点都提取出来，打开属性表可以看见有1380个签到点。
（5）根据时间可视化微博签到点数据
时间间隔是1小时，打开签到点数据的属性表查看字段“TIME”可以知道，签到点时间字段如下图所示，为了能够按照时间间隔是一小时进行分层设色，小编新建了一个文本类型的字段“s”，用来提取小时数。接着右键字段选择VB语言里面的一个函数Mid([字段名称],字符串开始读取位置,读取长度)，如下图所示，意思是从字符串的第13个字符开始读取，读取长度为1一个字符，为此读取出来的就是“TIME”字段中的小时数了。

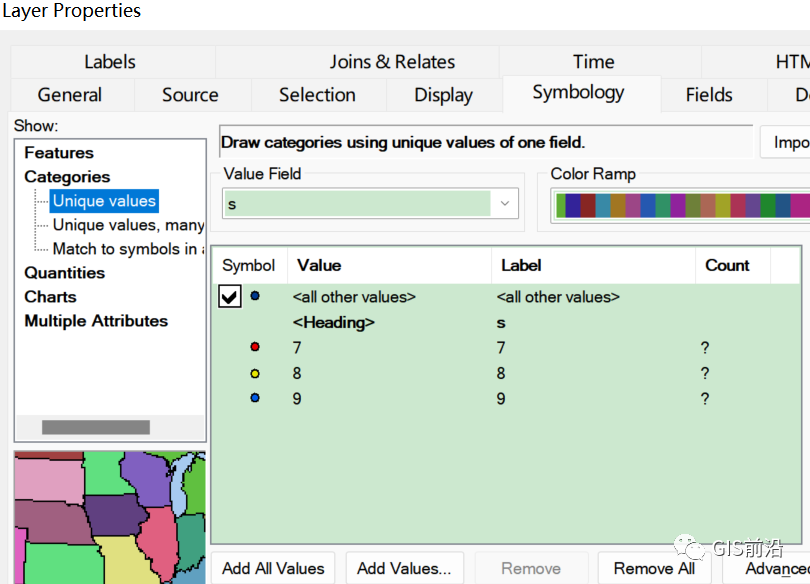

这时候再右键签到点数据属性选择【符号系统】|【类别】|【唯一值】中选择怕【字段】为“s”，再对点符号进行颜色的选择，使得3种颜色之间区分更为明显（小编使用的是美术中的三原色：红黄蓝哦）
根据时间可视化的最终效果图如下图所示：
