以三调数据为例讲解 ArcGIS属性连接和使用Excel的问题

来自：ArcGIS基础到实战

矢量连接

矢量连接有两种方式：属性连接和空间连接；

属性连接支持两个表之间存在“多对一”，或“一对多”关系，该功能如数据库的从表和主表的对应逻辑一样。该功能操作可支持矢量、栅格数据表和纯属性表格，如excel等不带图形的表，通过连接excel，属性数据可以通过excel录入。

空间连接：一般是指两个图形数据之间的关联。要求多个图层坐标系最好一致，且要素图层不存在拓扑错误。

ArcGIS下使用属性连接功能的前提条件是进行匹配的字段类型相同，且字段值相同。其中的字段类型相同是指两个表使用关联的字段都是数字字段（不区分长整数，短整数和双精度）或字符串字段，不能将一个字符串字段和一个数字型字段连接一起。连接时找不到字段就是这个原因；而值相同是指进行关联的两个字段值必须完全相同，如“1.0”和“1”不同，“北京”和“北京市”不同，“北京”和“北京 ”也不相等（后面加空格）。

属性连接过程并不生成新的表格，它是通过连接字段，把另一个表字段加在当前表字段的后面（两个表之间只能建立一个连接，如果已有字段连接，需要先删除连接后再建属性连接。删除连接后，连接字段就自动消失，连接也只能通过一个字段）。数据连接就是相当于数据库中视图(View),物理上是两个表，看起来可以做一个表使用。

属性连接功能可以用于：代码填名称，名称填代码，属性输入excel录入等等。因此，以后属性数据录入也可以通过在excel表格录入后，通过属性连接功能进行挂接，但必须有一个字段用于匹配和一一对应。

属性连接操作方法有两种：

1.在图层的右键：“连接和关联”→“连接”，如图11-12所示。

图11-12 右键连接的操作

2.也可以使用工具箱的“连接字段（JoinField）”工具。注意不是“添加连接（AddJoin）”工具，因为后者连接字段需要预先建索引。

1.编写旧地类和新地类对照表，可以是Excel格式，也可以MDB中数据表，也可以是文本文件。以整理好的对照表见:“\chp11\连接\新旧地类.xls”，打开该对照表如图11-13所示。

图11-13 新旧地类对照表

2.建立连接。样例数据：“chp11\连接\dltb.SHP”和上面的“新旧地类.xls”，将新旧地类表中的“dd$表单”和dltb.SHP添加ArcMap中，打开“新旧地类.xls”中“dd$”,数据表和excel中看不一样，如图11-14所示。

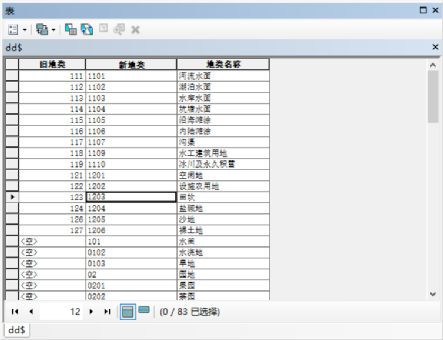

图11-14 ArcMap打开“新旧地类对照表”

上图11-14中字段“旧地类”中很多记录行数据为“空”，而在excel中不为空，这是ArcGIS使用Excel一个常见问题。此时查看“旧地类”字段类型是双精度，不是文本型。如图11-15所示。

图11-15 ArcMap查看旧地类字段类型

解决方法：在“旧地类”列中的记录值前面加'(半角的单引号，在excel中作用是标明该单元格是文本，即将值“111”修改成“'111”),具体原因请查看第11.2.2节关于Excel使用问题。修改完后将原“新旧地类.xls”文件另存成“新旧地类1.xls”，选中“地类图斑”层.鼠标右键，然后再使用“连接”操作如图11-16所示。

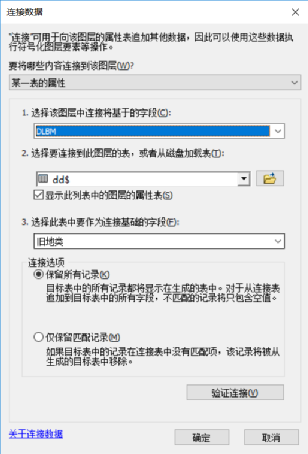

图11-16 连接新旧地类1.xls表

这里使用的“dd$”表是新旧地类1.xls文件的数据表单，该文件是将“旧地类”字段修改后,连接结果如图11-17所示。

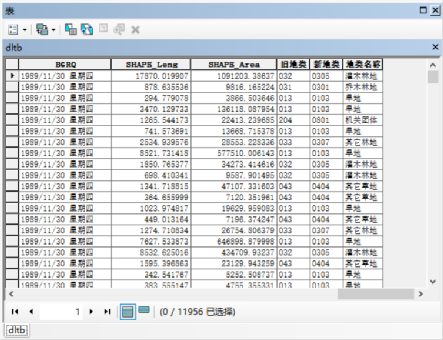

图11-17 连接结果展示

3.字段更新。使用字段计算器更新地类图斑层中的字段“DLBM”，如图11-18所示。确定后，即可将新的地类代码按照对照关系更新到原字段中。

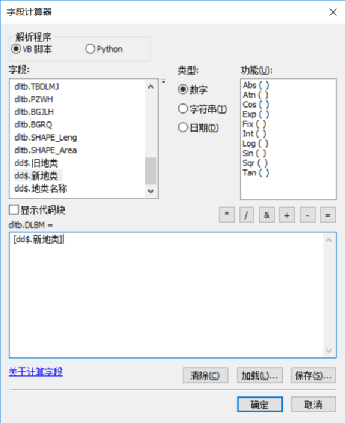

图11-18字段计算器更新

使用数据：“chp11\连接\dltb.SHP和chp11\连接\行政代码表.xls”。操作步骤如下：

1.把数据“dltb.SHP”和“行政代码表.xls”中的“行政代码表$”加入到ArcMap中；

2.在ArcMap下打开“行政代码表.xls”中的“行政代码表$`”属性表,打开后的显示界面如图11-19所示。

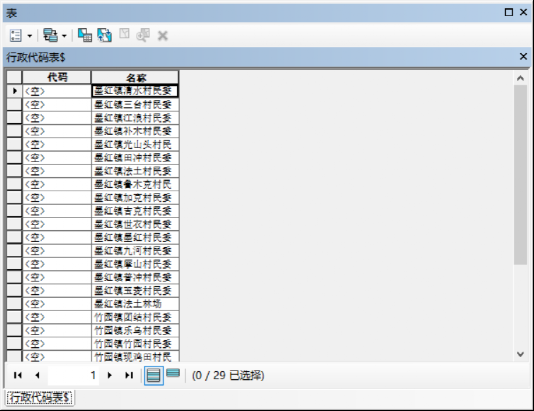

图11-19 代码内容为空界面

3.看到该属性表的“代码”一列全部为空。这是由于Excel文件中的数据首行记录对应的“代码”列的值中含有空格，重新启动Excel打开“行政代码表.xls”，修改“行政代码表$”表的“代码”列，删除其中的空格。具体原因见第11.2.2节关于Excel使用问题。

4.修改“行政代码表$”表的“代码”列中的空格后，在ArcMap中选中地类图斑层，按右键菜单，重新建立连接。操作如图11-20所示，使用DLTB的“ZLDWDM”字段和“行政代码表$”表的“代码”字段关联后，数据匹配一切正常。

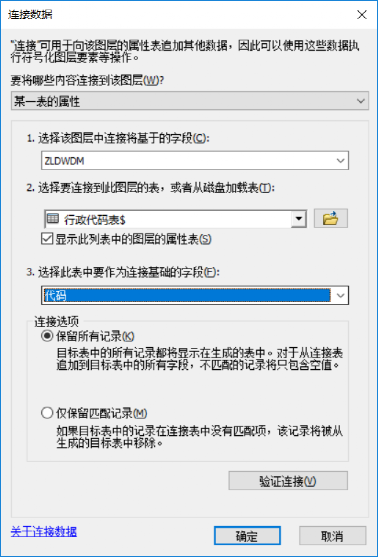

图11-20 连接行政代码表

1.在 ArcGIS 中打开Excel工作簿时，Excel 中所有内容均为只读。

2.读取到的字段名称是从工作表中各列的首行中获取，字段名中不得含有空格或者特殊字符，否则那一列数据内容将全部为空。反之，如果在ArcGIS下看到Excel的工作表中某一列数据全部为空，原因是字段名有空格,如果有其他特殊字符,在ArcMap字段顺序和excel不一样。

3.Excel与标准数据库管理机制不一样，它不会在输入数据时，强制字段的类型。因此，在 Excel中指定的字段类型对 于在ArcGIS 中显示的字段类型不起任何决定作用。ArcGIS读取Excel文件表单中的字段类型是由该字段的头八行（除第一行为字段名外）值扫描决定的。如果在单个字段中扫描到混合数据类型，则该字段将以字符型字段的形式返回，并且其中的值将被转换为字符串。反之，如果看到一列数据中有很多为空，原因可能是字段的类型不对。解决方法：在第二行到第九行任意一行前面加半角的单引号，可以强制将该列变成字符串类型，这样就可以了。

4.在 ArcGIS 中，数值字段将被转换为双精度数据类型，即使如1,2,3等短整数，也不会定义成整数型。

5.Excel中文本类型字段的长度最长是255，超过255自动截断，只取前255个字符。解决方法：在Access中导入Excel表，再连接对应的MDB下的表。
