实操指南！ArcGIS制图成果一键转换迁移

1

2

3

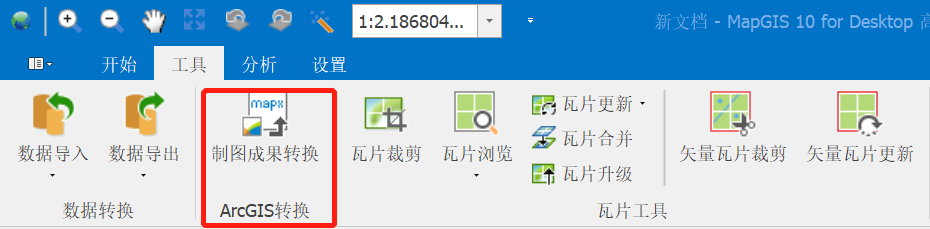

打开MapGIS Desktop，在工具菜单栏中打开【制图成果转换】工具；

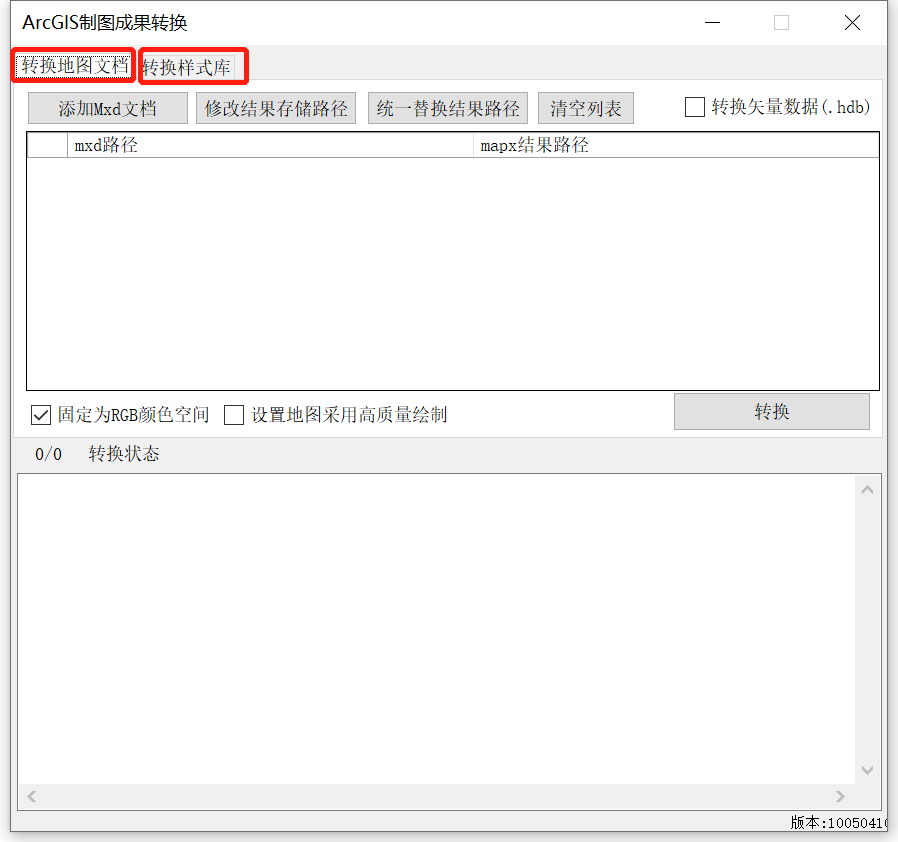

该工具包含两部分功能：

①地图文档转换：将ArcGIS的地图文档（mxd格式）转换到MapGIS的mapx文档（同时支持将mxd中的矢量图层数据转换到MapGIS的hdb数据库中）；

②样式库转换： 将ArcGIS的样式库style文件转换为MapGIS样式库。

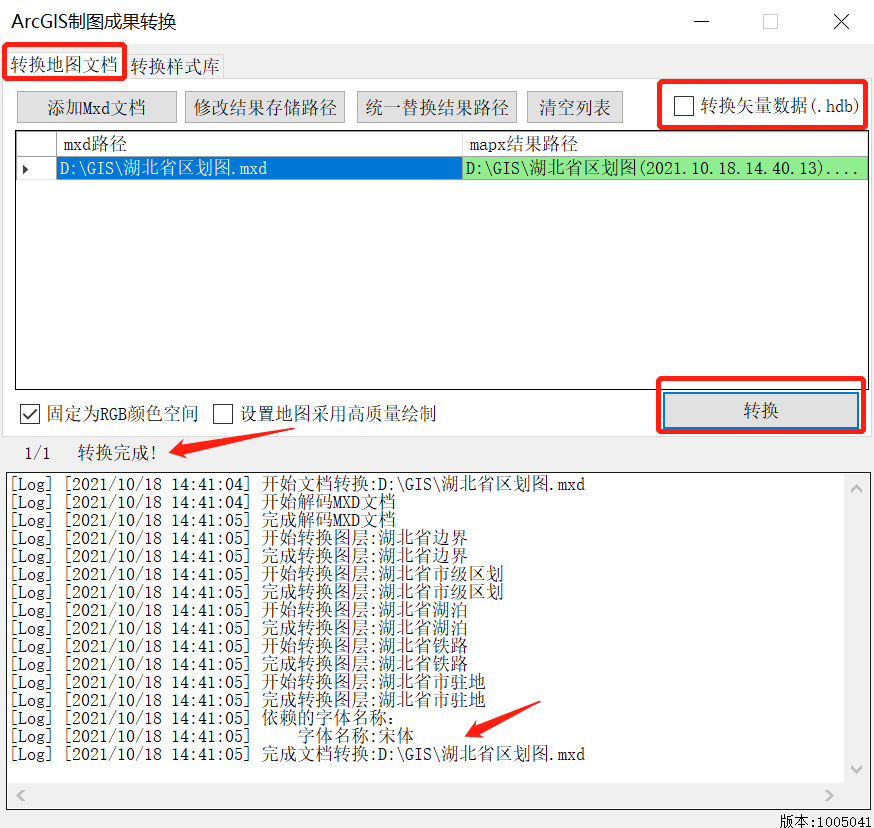

点击添加mxd文档，选择需要转换的ArcGIS地图文档（*.mxd格式），点击转换，提示转换完成。

勾选转换矢量数据（.hdb）可将mxd文档中所使用的数据转换到MapGIS的hdb数据库中；若不勾选，则不进行数据转换，通过中间件来读取源数据。

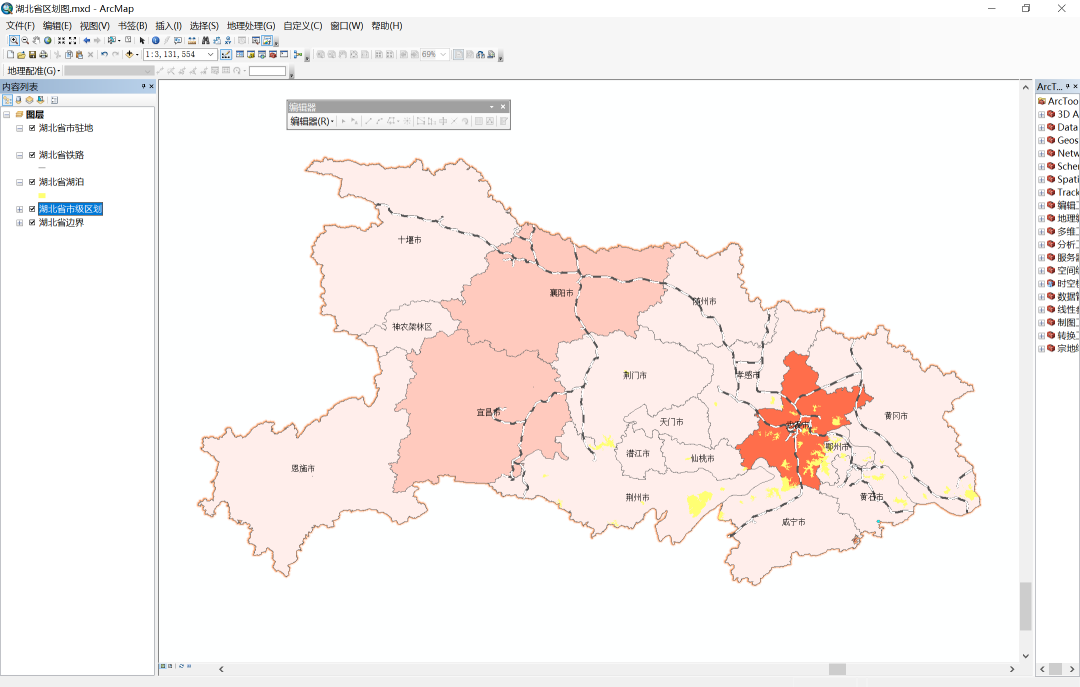

原始ArcGIS中的地图

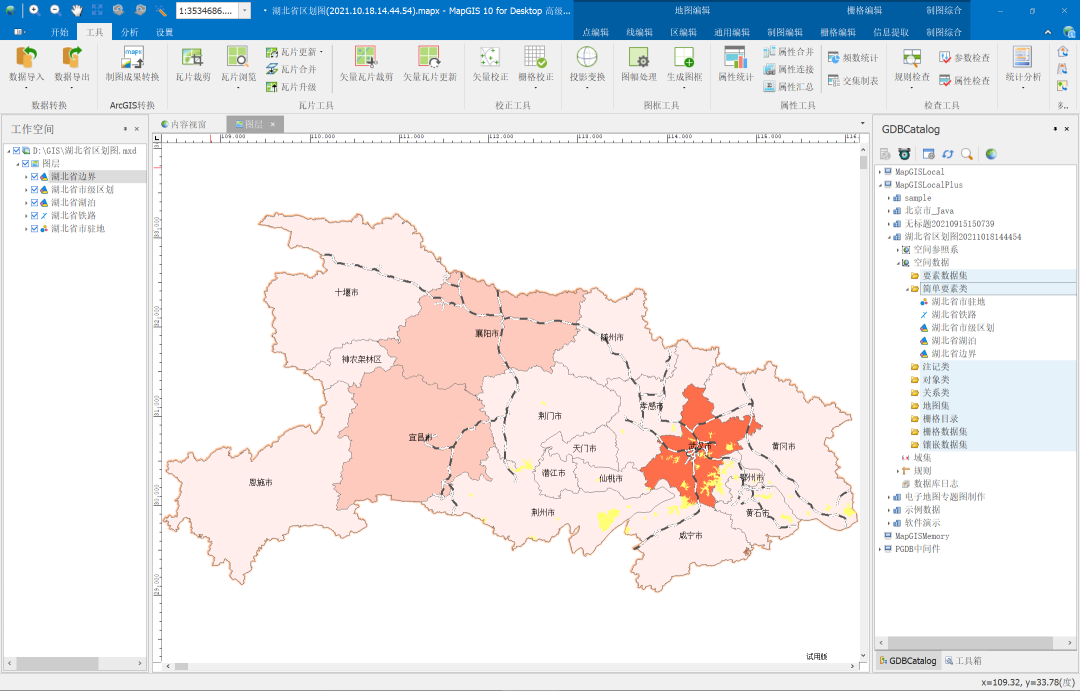

转换后在MapGIS中的效果

在ArcGIS中，符号、颜色等信息通过*.style样式库文件进行统一管理。通过转换工具中的转换样式库功能，可将ArcGIS样式库中的标记符号、线符号、填充符号、色带及颜色等信息转换为MapGIS样式库内容。

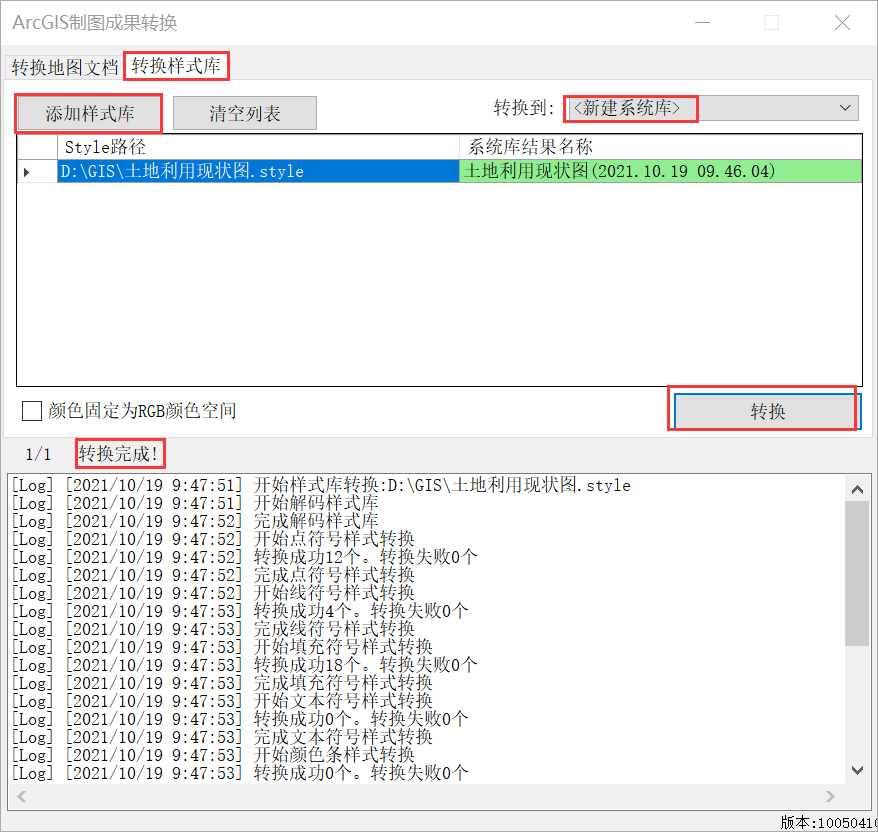

切换到转换样式库功能，点击添加样式库，添加需要转换的ArcGIS的*.style格式样式库文件，点击转换。

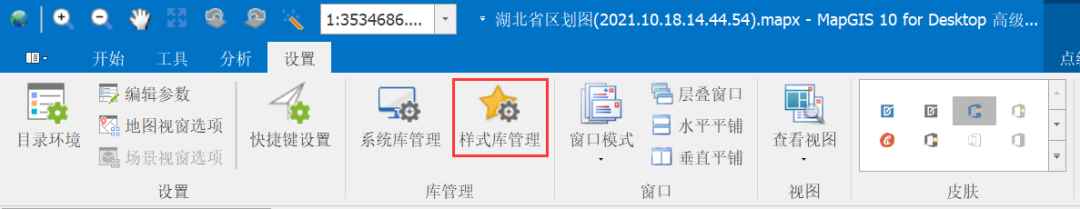

在样式管理器中查看结果：

通过MapGIS 10.5地图制图成果转换工具可以将ArcGIS地图文档*.mxd一键转换为MapGIS地图文档*.mapx，空间数据、图层、符号、可视化效果等地图信息一步到位，转换后在MapGIS中的显示效果与在ArcGIS中显示效果完全一致，无需再进行额外的配图工作。

并且支持将整个ArcGIS样式库进行一键转换，方便对做好的符号样式进行整体迁移，大幅减少生产单位的重复工作。
