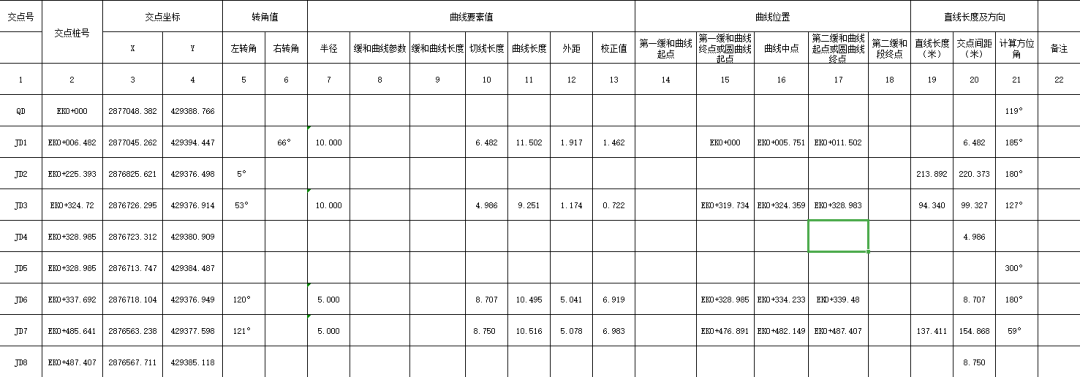

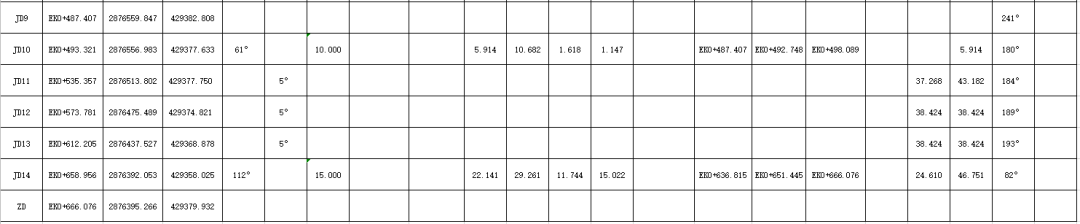

平曲线表输入RTK手簿前，我们需要先分析平曲线表，判断数据，该工程平曲线表适合用元素法还是交点法？

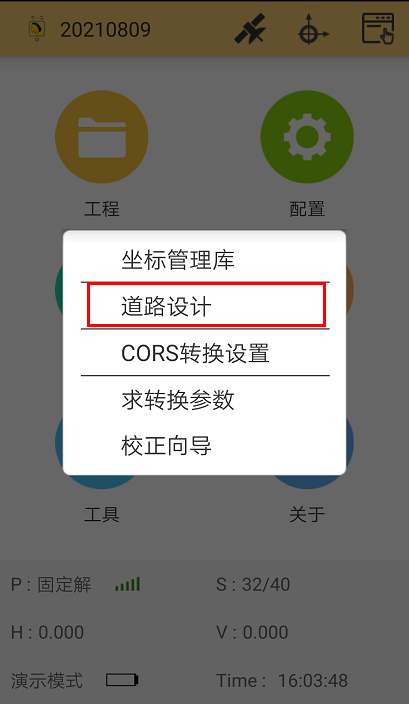

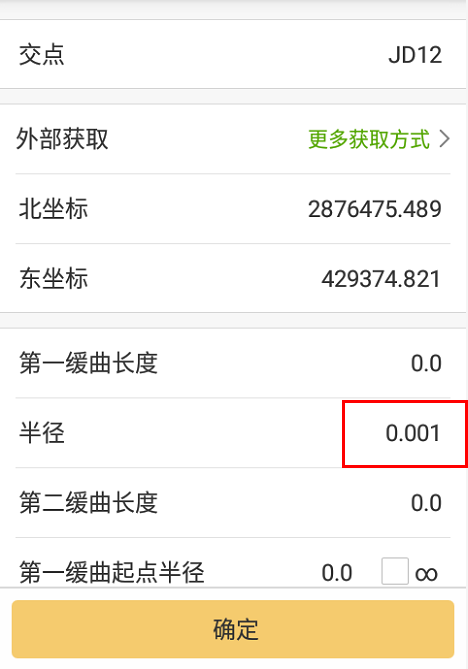

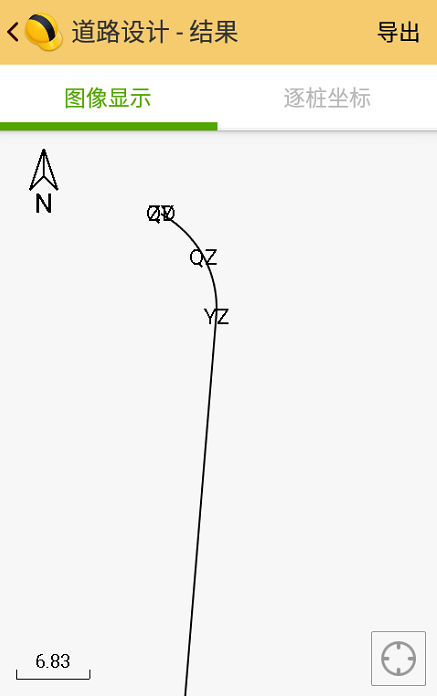

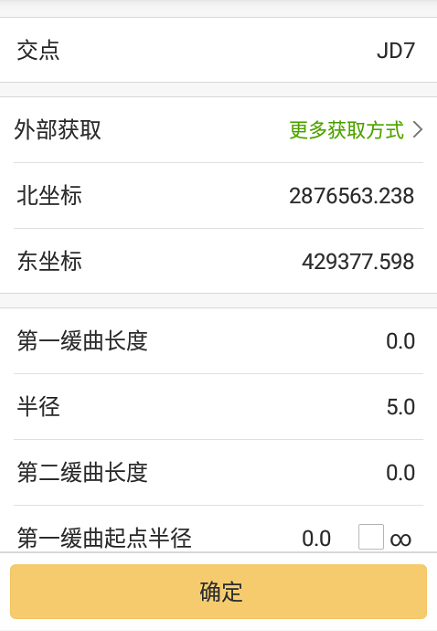

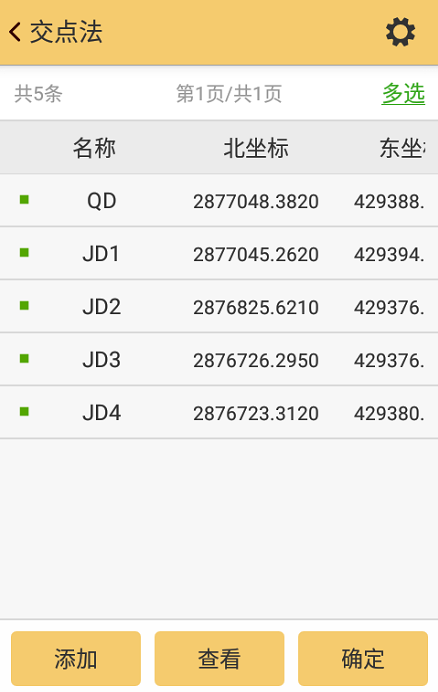

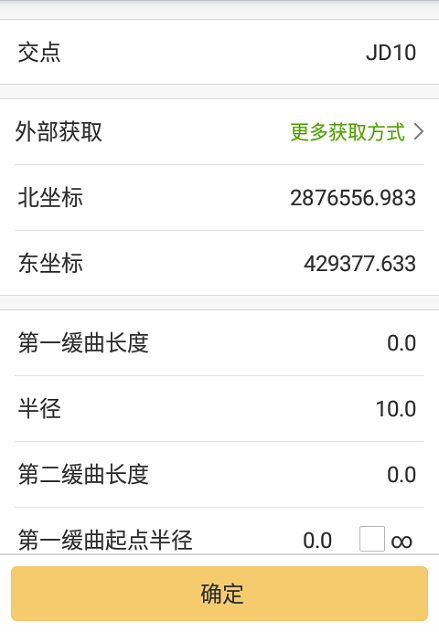

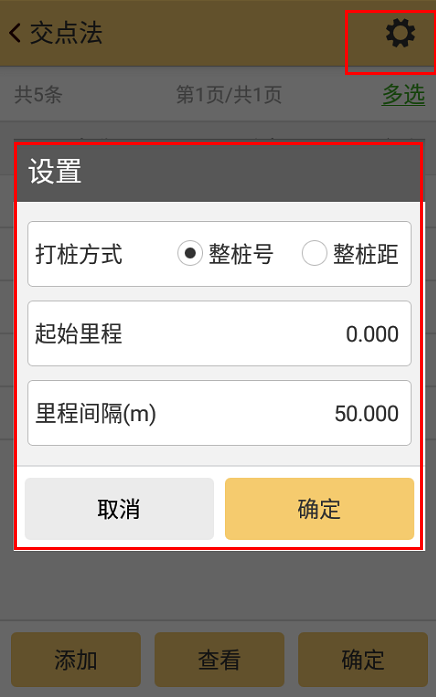

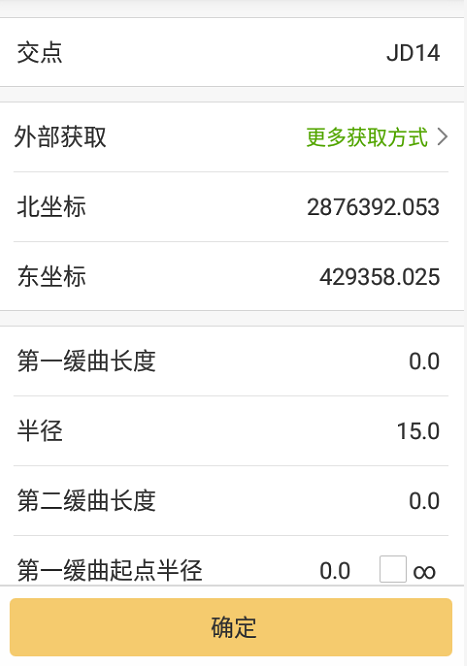

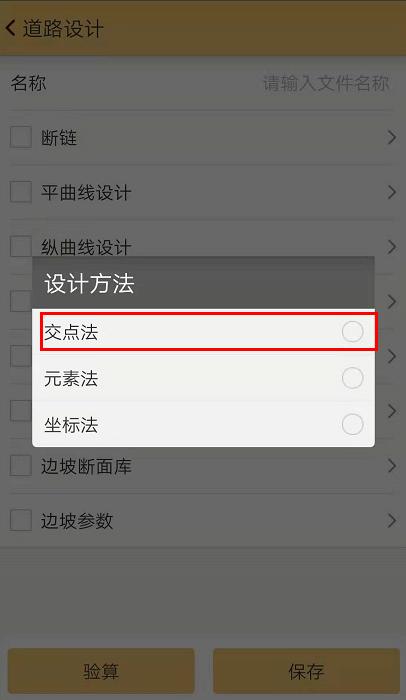

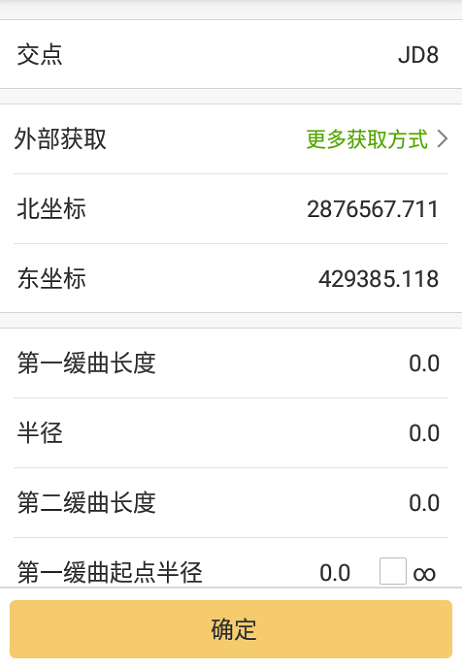

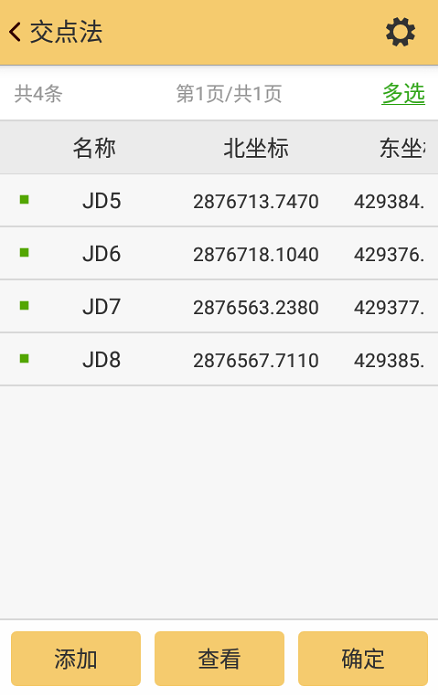

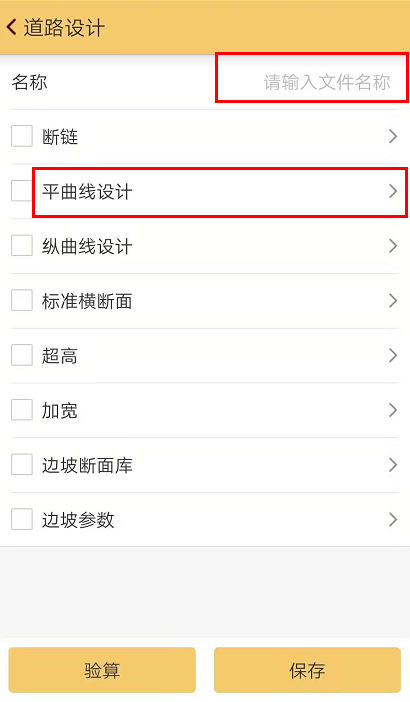

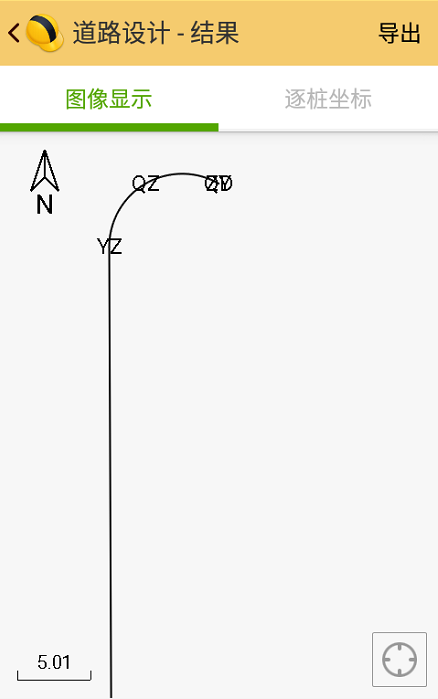

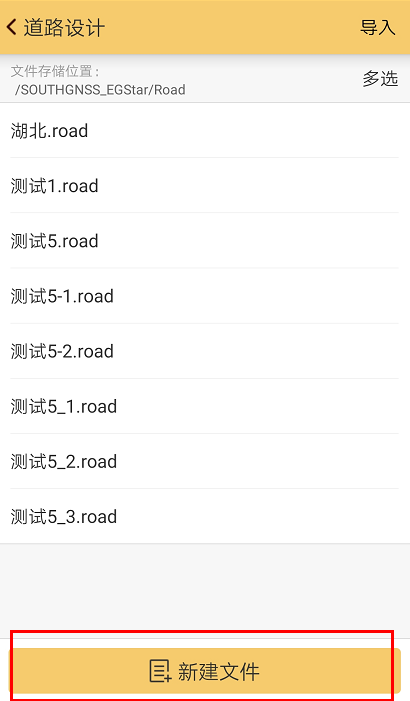

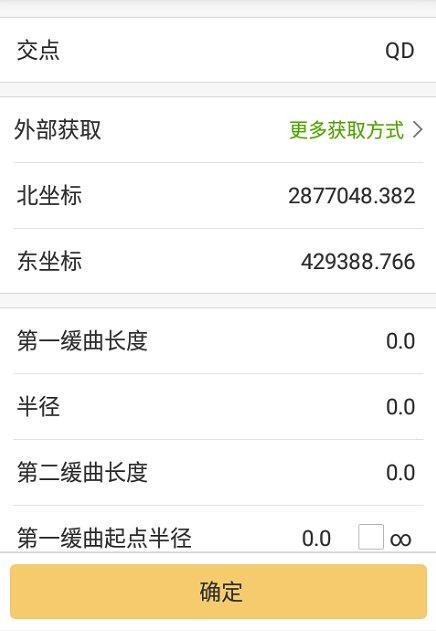

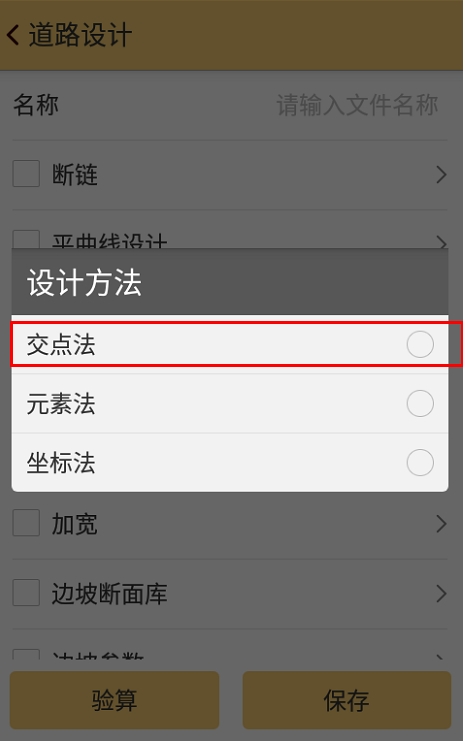

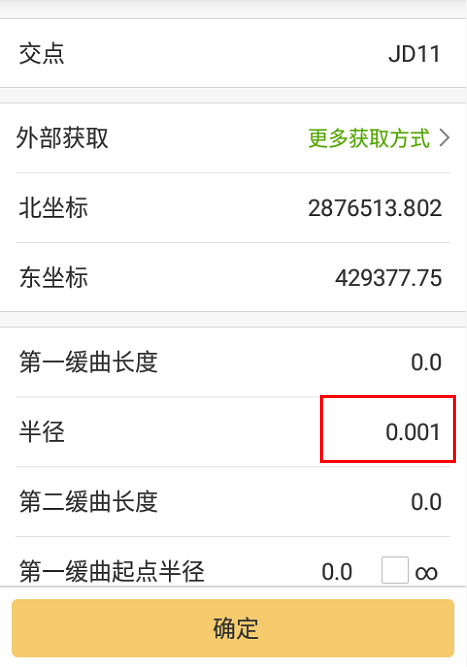

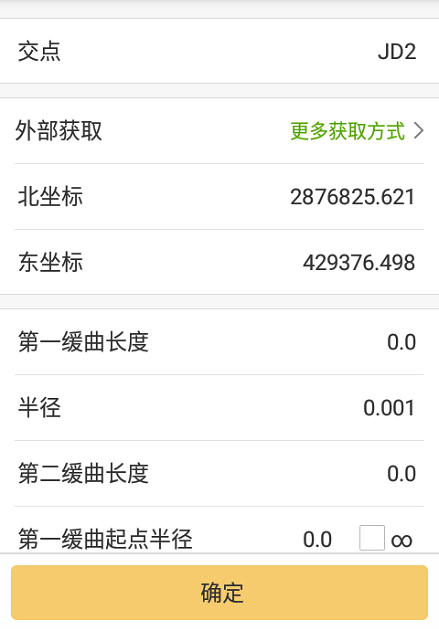

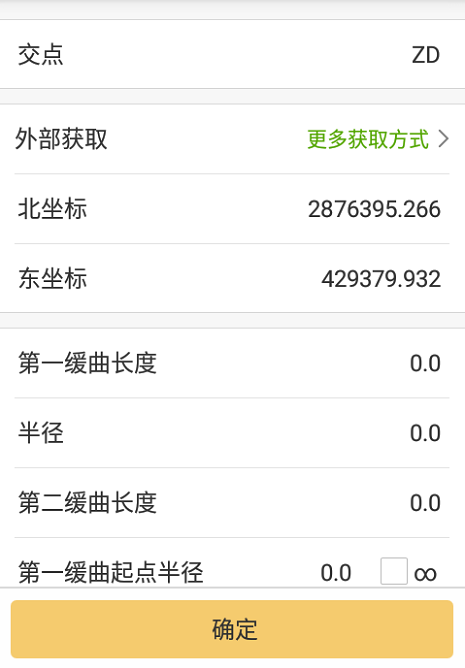

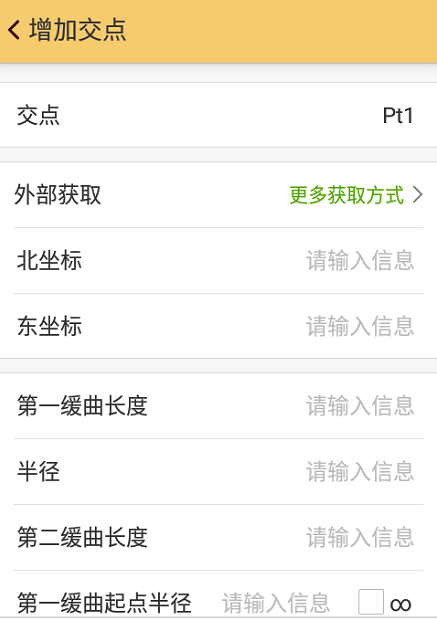

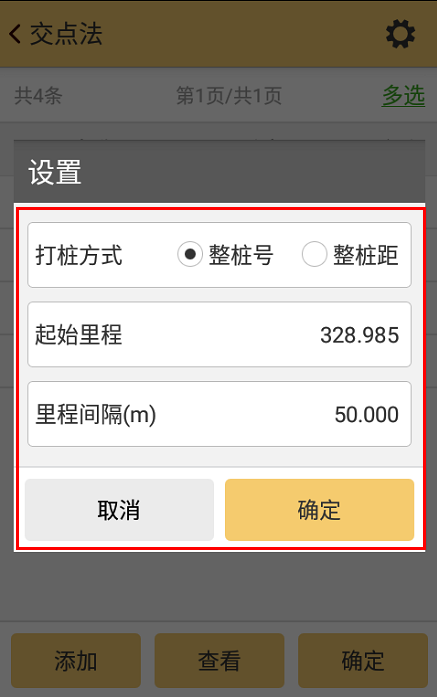

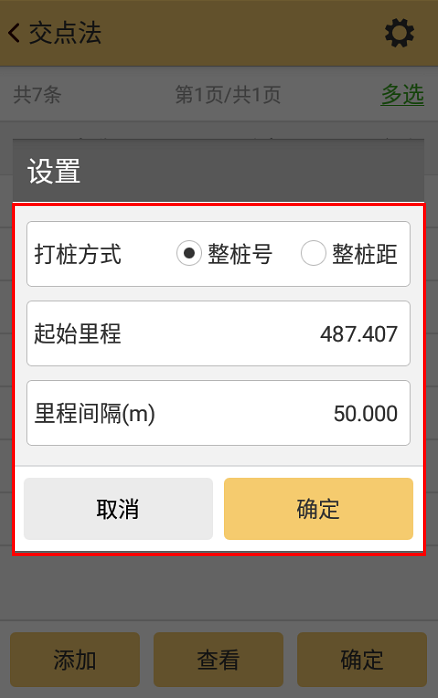

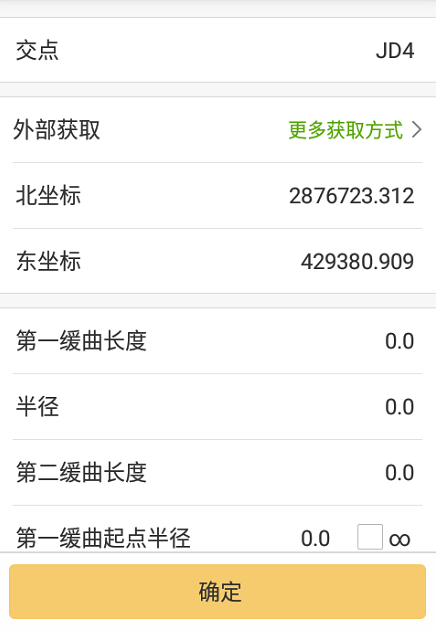

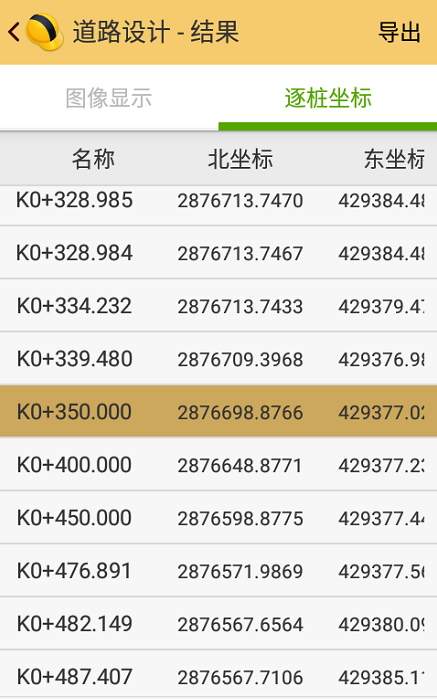

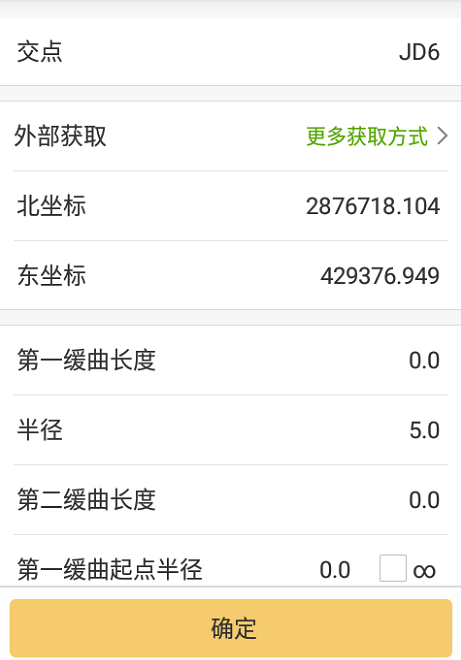

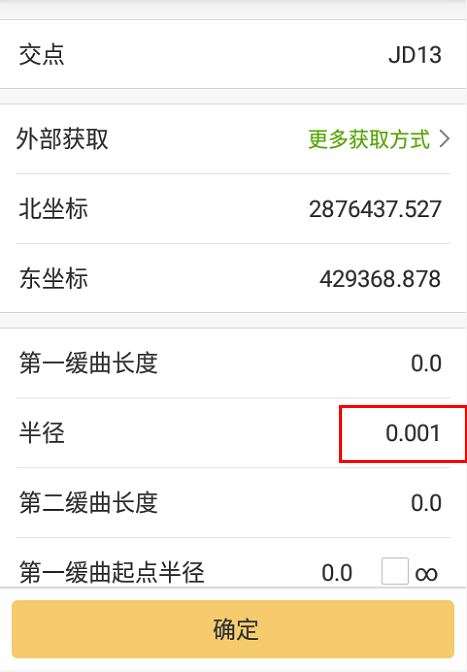

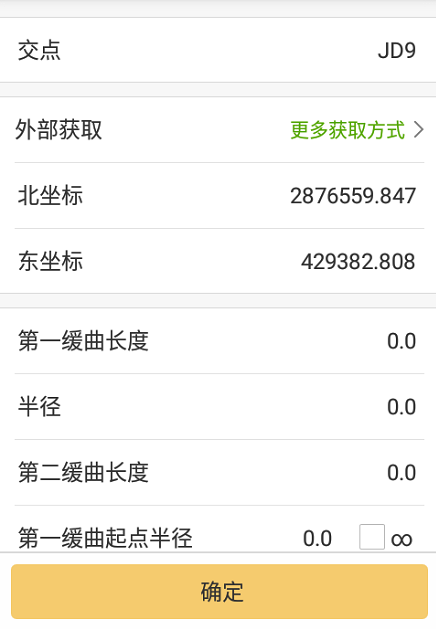

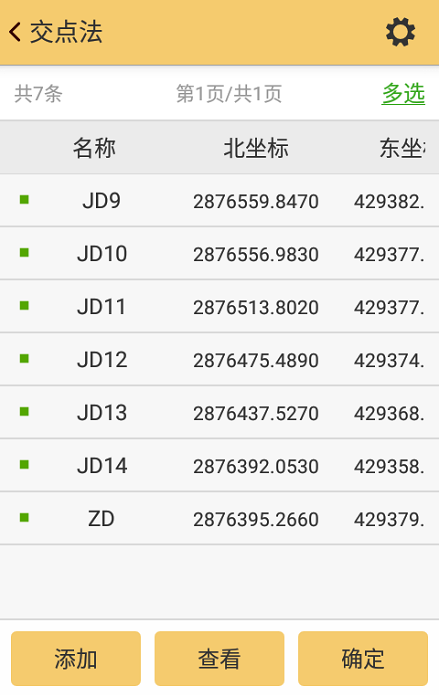

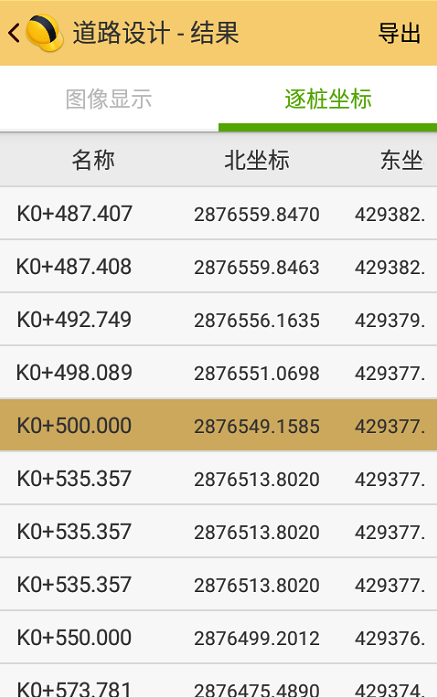

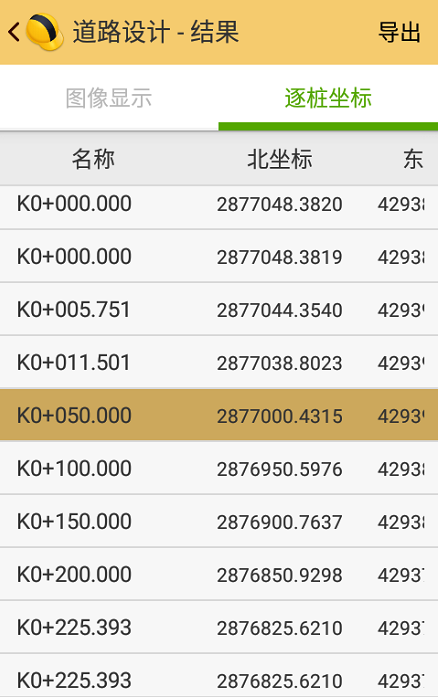

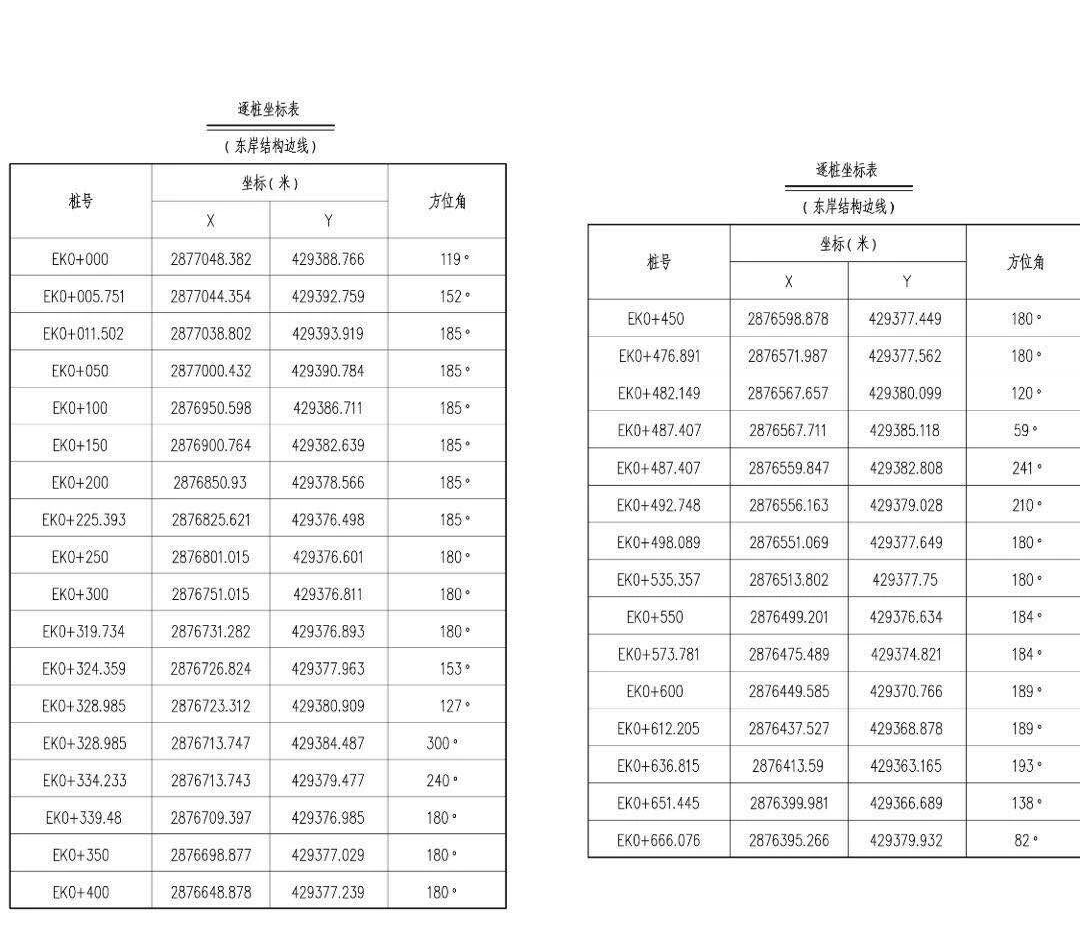

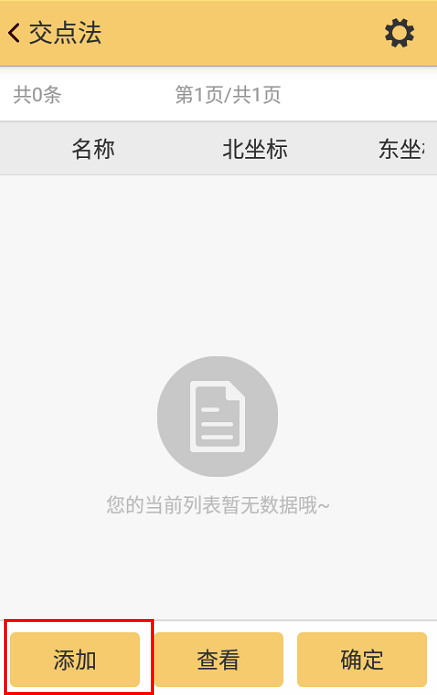

分析：该工程平曲线表中，JD4和JD5桩号相同，坐标不同；JD8和JD9，桩号也相同，坐标不同；在JD5和JD9处，重新给出了计算方位角，实际上这道路文件，看似不是断链，实际上又是断链，因为在设计中没有做断链处理。面对这样的平曲线表，在RTK手簿中用交点法，需要分段输入，第一段起点-JD4，第二段JD5-JD8，第三段JD9-终点。交点法是目前普遍使用的道路设计方法，使用者只需输入线路曲线交点的坐标以及相应线路的缓曲长、半径、里程等信息，就可以得到要素点、加桩点、线路点的坐标，以及直观的图形显示，从而可以方便的进行线路的放样等测量工作。打开工程之星，进入主菜单界面，点击“输入-道路设计”，进入道路设计界面，点击“新建文件”。输入要设计的道路名称，点击“平曲线设计-交点法”。点击右上角设置图标，设置道路的基本参数，如起始里程、里程间隔，点击“确定”。点击“添加”，根据平曲线表，手动输入起点坐标、第一缓曲长、圆曲线半径、第二缓曲长等。根据平曲线表，依次添加JD1-JD4的坐标、第一缓曲长、圆曲线半径、第二缓曲长等，注意：在输入JD2坐标时，它没有给出圆曲线半径，但我们还是需要输入圆曲线半径，这里，我们输入0.001。第一段数据添加完毕后，点击“查看”，进行坐标核对。在道路设计-结果页面，我们可以看到道路设计的整体图形以及逐桩坐标，点击“逐桩坐标”，检查桩号里程以及中桩坐标与设计方提供的【逐桩坐标表】是否一致。不一致的话，则回去检查输入的道路数据是否正确；一致的话，则道路设计-交点法输入完毕，保存好该道路设计文件，进行第二段数据添加。在道路设计界面，点击“新建文件”，输入要设计的道路名称，点击“平曲线设计-交点法”。点击右上角设置图标，设置道路的基本参数，起始里程328.985，里程间隔（m）50.000，点击确定。根据平曲线表，依次添加第二段数据JD5-JD8，点击添加，输入JD5-JD8的坐标、第一缓曲长、圆曲线半径、第二缓曲长等。第二段数据添加完毕后，点击“查看”，进行逐桩坐标核对，如果一致，则保存好该道路设计文件，进行第三段数据添加。在道路设计界面，再新建一个文件，输入要设计的道路名称，点击“平曲线设计-交点法”。点击右上角设置图标，设置道路的基本参数，起始里程487.407，里程间隔（m）50.000，点击确定。根据平曲线表，依次添加第三段数据JD9-终点，点击添加，输入JD9-终点的坐标、第一缓曲长、圆曲线半径、第二缓曲长等。注意：在输入JD11-13的坐标时，它没有给出圆曲线半径，但我们还是需要输入圆曲线半径，这里，我们输入0.001。第三段数据添加完毕后，点击“查看”，进行逐桩坐标核对，如果一致，则保存好该道路设计文件，进行后续工作。输入RTK手簿其实不难，工程之星5.0道路设计-交点法功能简单、方便、快捷，新手通过科力达技术工程师指导，也能很快上手，比较难的是如何去分析平曲线表，判断数据。假如你遇到这样的平曲线表，你会如何去处理，欢迎在文末留言互动~
