钛酸钡陶瓷粉体
钛酸钡（BaTiO3）是钛酸盐系电子陶瓷的主要原料，作为一种铁电材料，以其优异的介电性能，广泛应用于多层陶瓷电容器、声纳、红外辐射探测、晶界陶瓷电容器、正温度系数热敏陶瓷等，具有广阔的应用前景，被誉为电子陶瓷的支柱。随着电子设备及其元器件的小型、轻量、可靠和薄型化的发展，使得对高纯超细钛酸钡粉体的要求越来越迫切。
钛酸钡是一致性熔融化合物，其熔点为1618℃。具有五种结晶变型：六方晶型、立方晶型、四方晶型、正方晶型、三方晶型；室温下以正方晶型稳定。

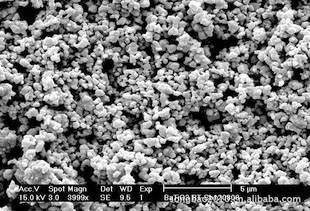

图1 钛酸钡粉体SEM图片

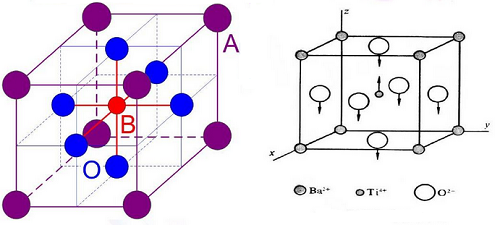

图2 钛酸钡立方晶型（左）
钛酸钡的铁电相变示意图（右）
当BaTiO3受到高电流电场作用时，在居里点120℃以下会产生持续的极化效应。极化的钛酸钡有两个重要的性质：铁电性和压电性。 BaTiO3铁电晶体中存在许多自发极化方向不同的小区域，每个区域由很多自发极化方向相同的晶胞构成，这些小区域称为“电畴”。具有电畴结构的晶体称为铁电晶体或铁电体。图3给出了BaTiO3基铁电陶瓷在外电场作用下电畴的外形几何尺寸的变化。

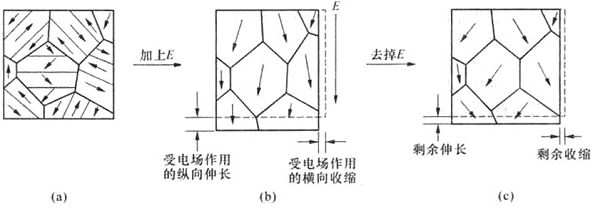

图3 BaTiO3基铁电陶瓷在外电场作用下
电畴的外形几何尺寸的变化
BaTiO3居里温度Tc是指四方相和立方相间的相变温度，即铁电晶体失去自发极化（电畴结构消失）的最低温度。BaTiO3居里温度约为120℃。

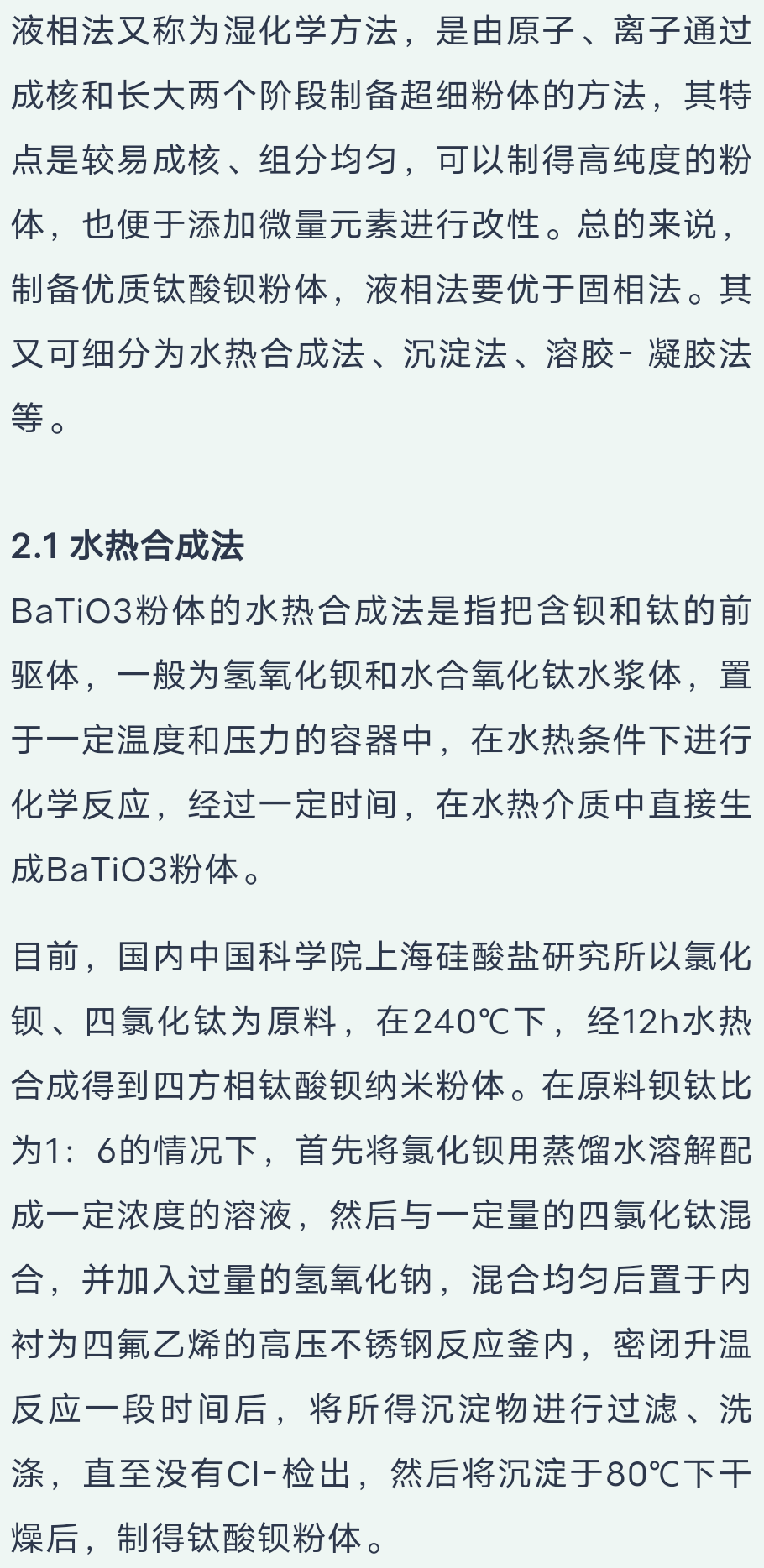

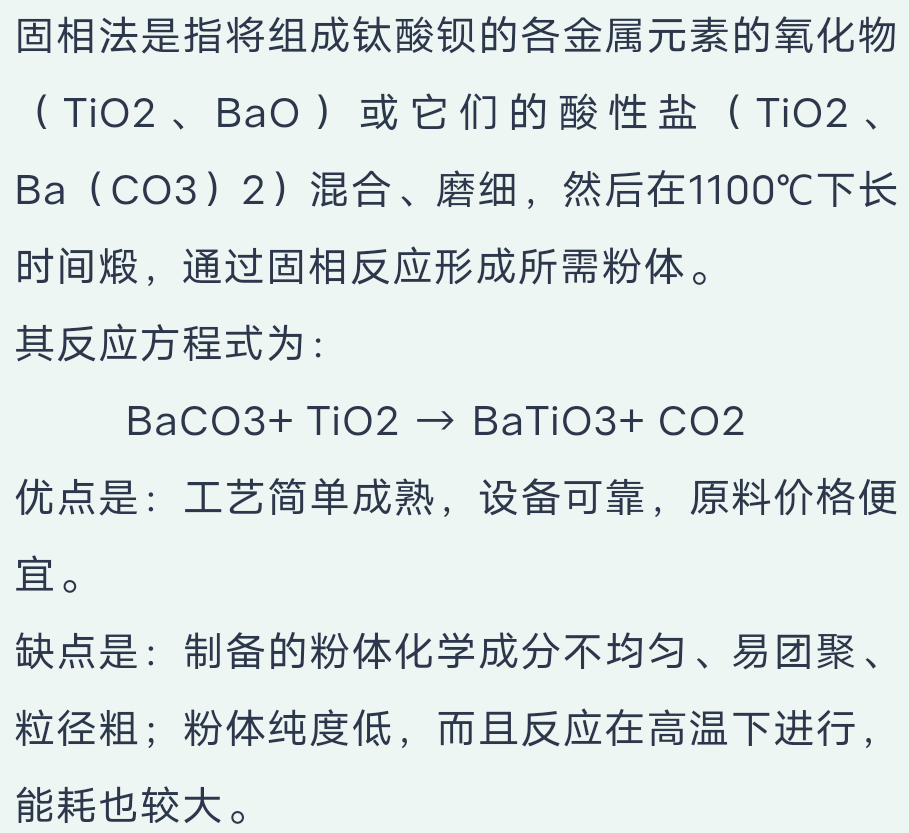

钛酸钡粉体的制备方法通常可以分为固相法、液相法和气相法。其中，固相法是最为传统的方法，也是目前国内外工业化生产钛酸钡等钛酸盐的重要方法；液相法优势明显，可以制备高纯超细的钛酸钡粉体，在国外，草酸盐共沉淀法和水热法已经应用于工业生产；气相法发展缓慢，还不成熟。

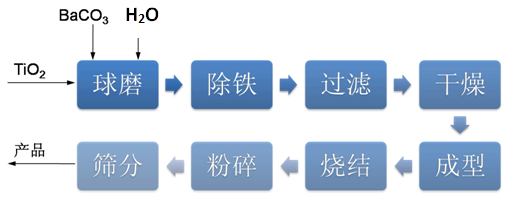

图4 固相法制备钛酸钡粉体的工艺流程

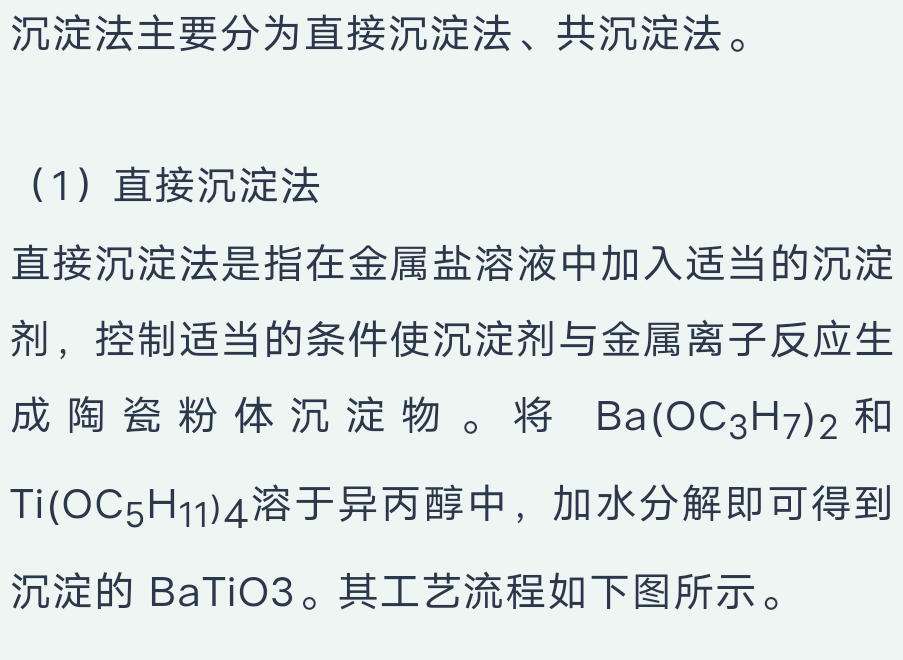

2.2 沉淀法

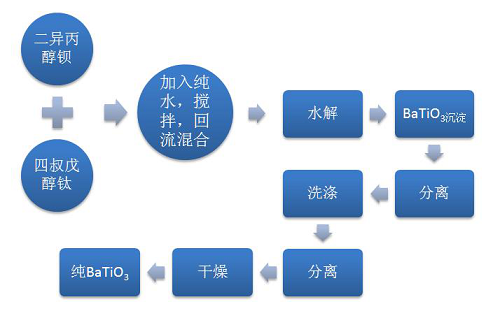

图5 直接沉淀法制备钛酸钡粉体的工艺流程

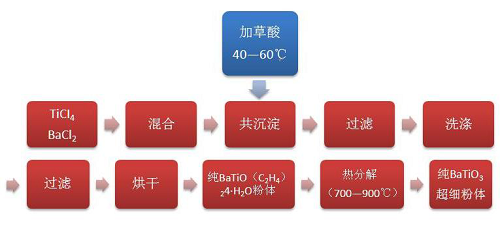

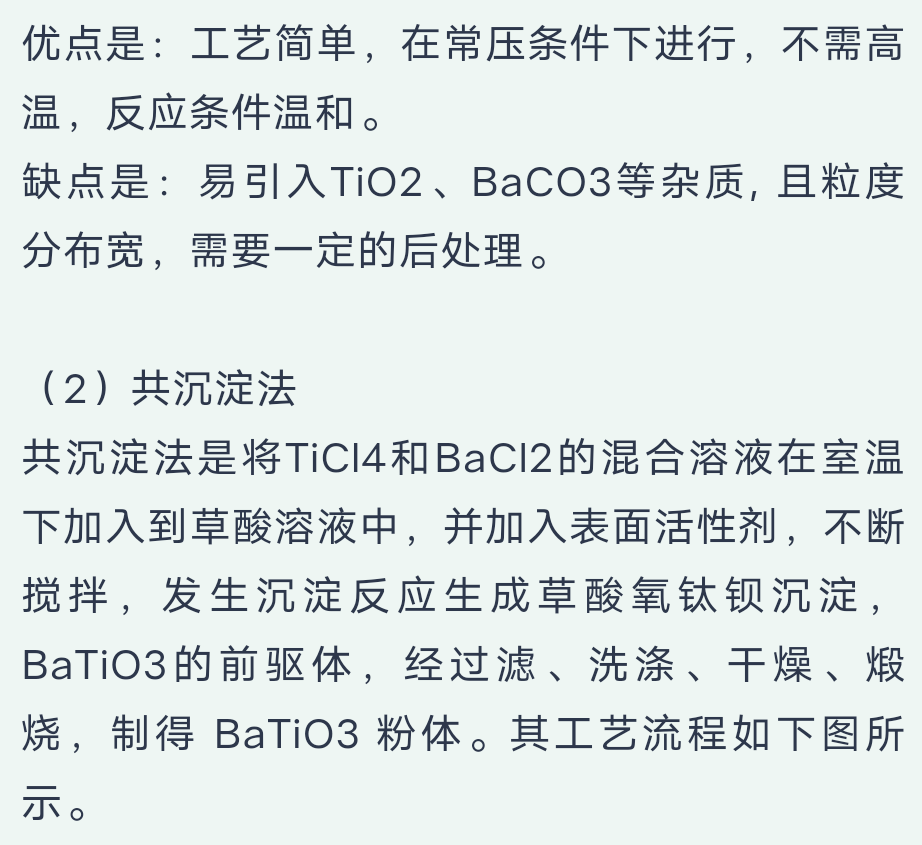

图6 共沉淀法制备钛酸钡粉体的工艺流程

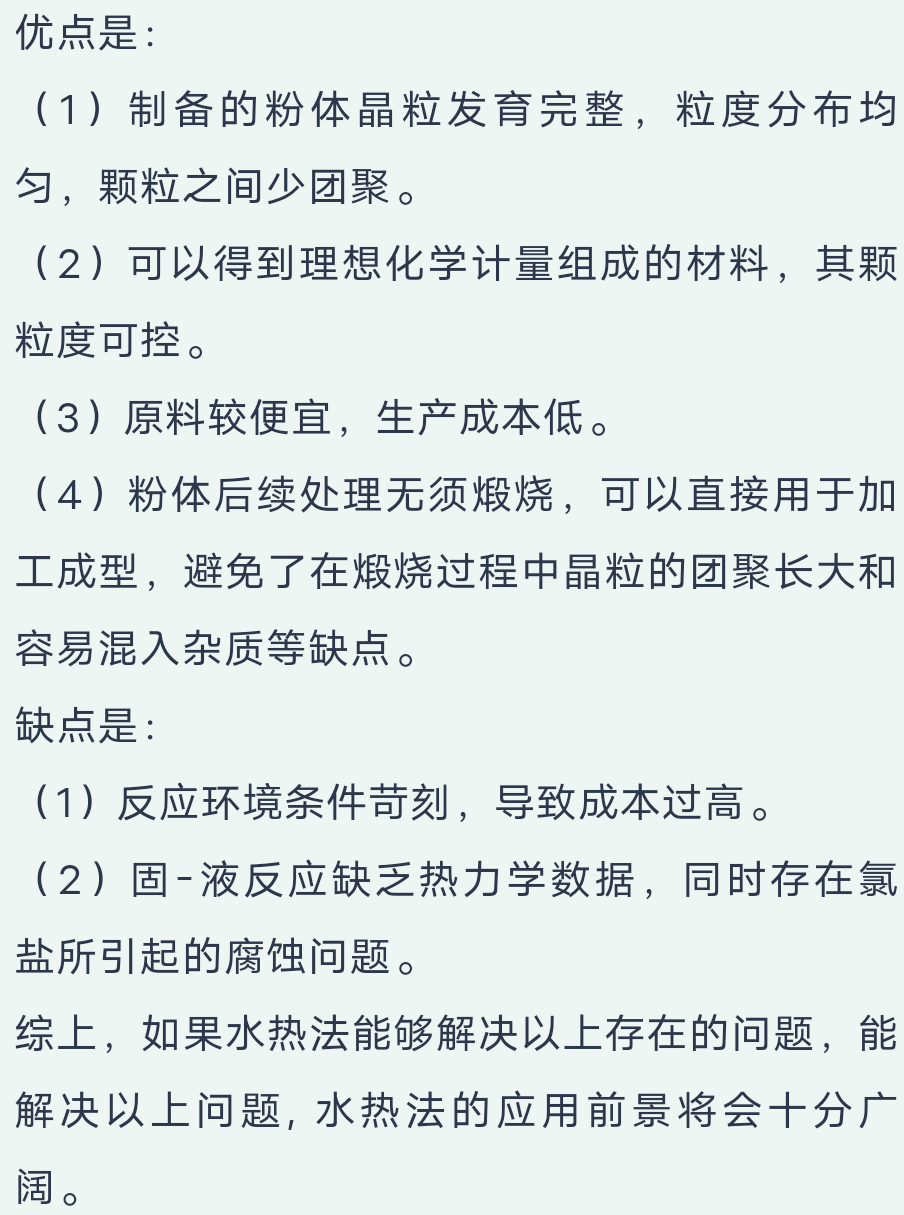

优点是：所得粉体杂质含量低，易掺杂。
缺点是：但粉体团聚较严重，钡钛比难控制。

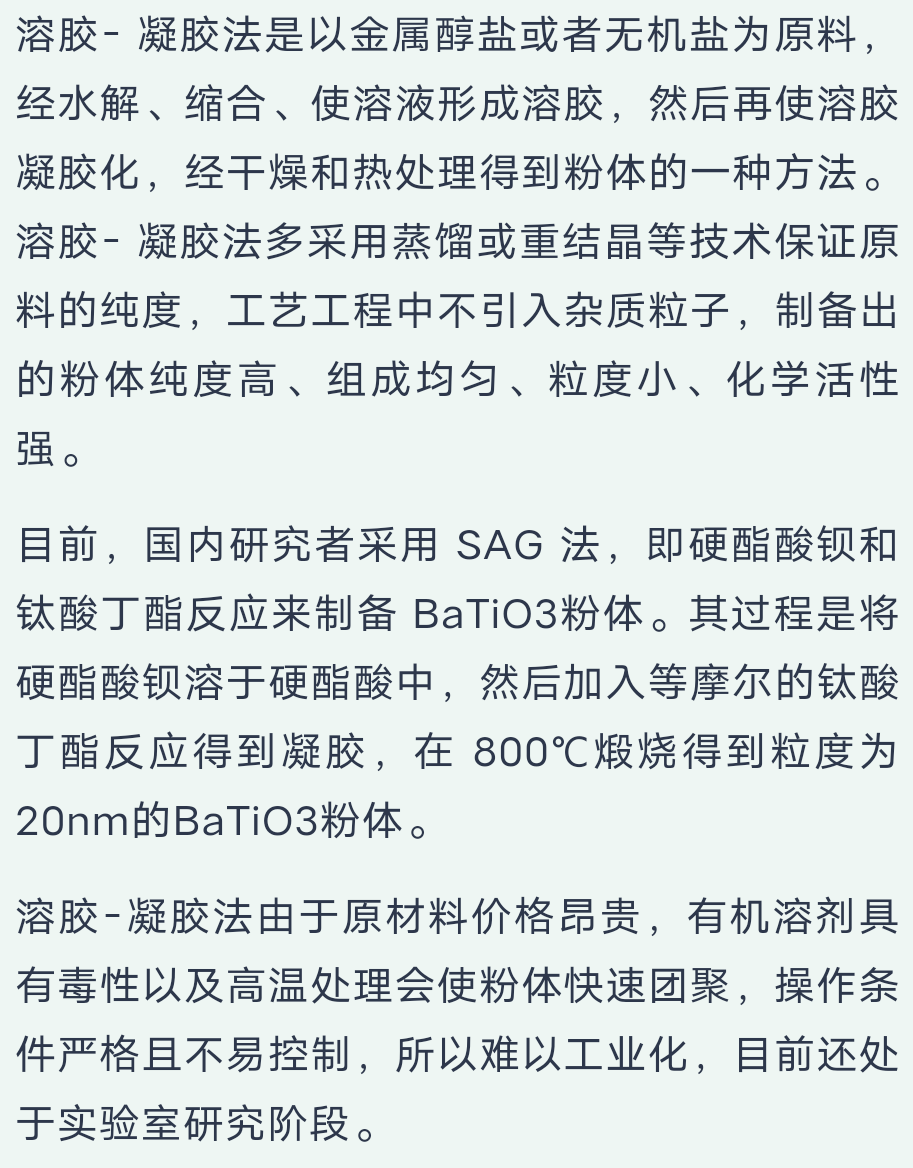

2.3 溶胶-凝胶法
声 明：文章内容转载自微晶电子材料，仅作分享，不代表本号立场，如有侵权，请联系小编删除，谢谢！
