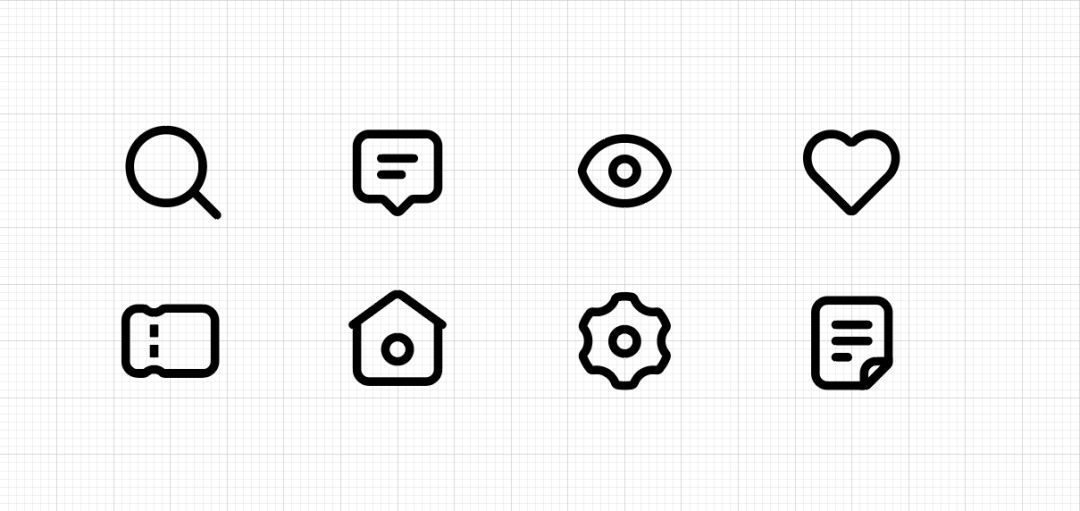

前面几篇啰嗦了那么多，（之前两篇文章链接：【图标】第一篇 | 图标的设计详解、【图标】第二篇 | 工具图标的设计）到这篇开始就要进入到大家最喜欢的操作演示环节了！主要演示的是线性风格的设计，包含 8 个图标的绘制，如下图所示。

线性图标是所有图标中最基础的设计形式，也是最入门和最简单的。在我们设计后续的其它风格图标前，首先要通过线性图标的练习来打下坚实的基础！

什么是图标的基础呢，有两个方面：

- 制图的规范性

- 图形的合理应用

只要图形的设计上能达到这两个要求，才能在进一步的创作中施展拳脚。并且，我们的案例演示，也会在每种类型的设计中，通过最基础的风格演示，一层层递进演示其它设计风格的设计过程，充分展示任何设计风格与基础之间的关系。

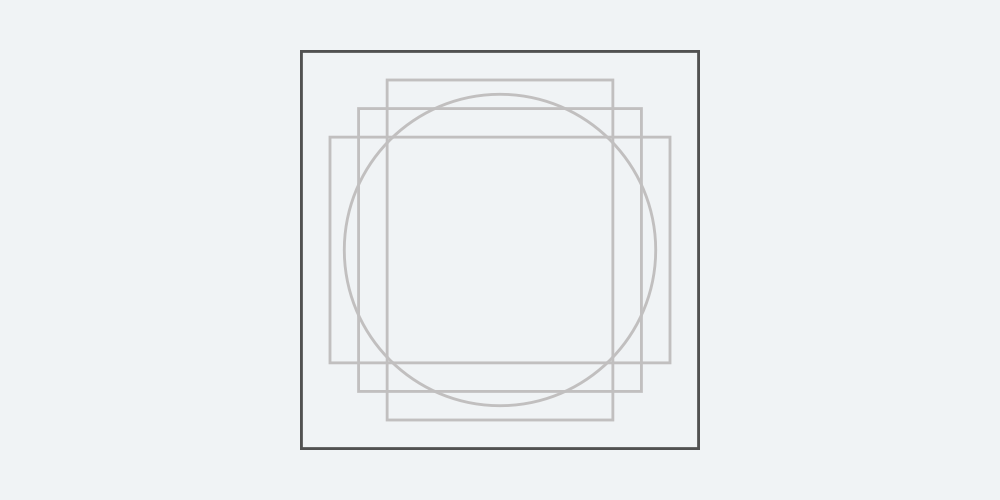

通过上一篇文章我们知道，线性图标的设计首先要确定图标的尺寸、描边的粗细、还有绘制图标的栅格系统，所以我们先确定图标的规格为 28pt * 28pt，使用 2pt 的内描边（设计中 PT 可以等同 PX ），然后再画出栅格，并进行编组。

2.6.1 搜索图标

搜索图标是 APP 中最常见的图标，绘制原理也很简单，就是一个圆和圆角矩形的结合。

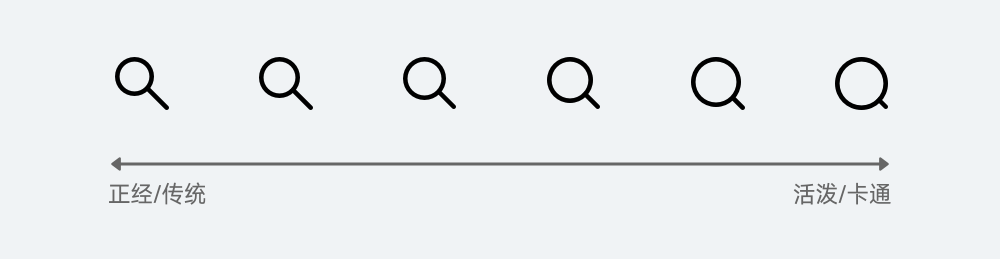

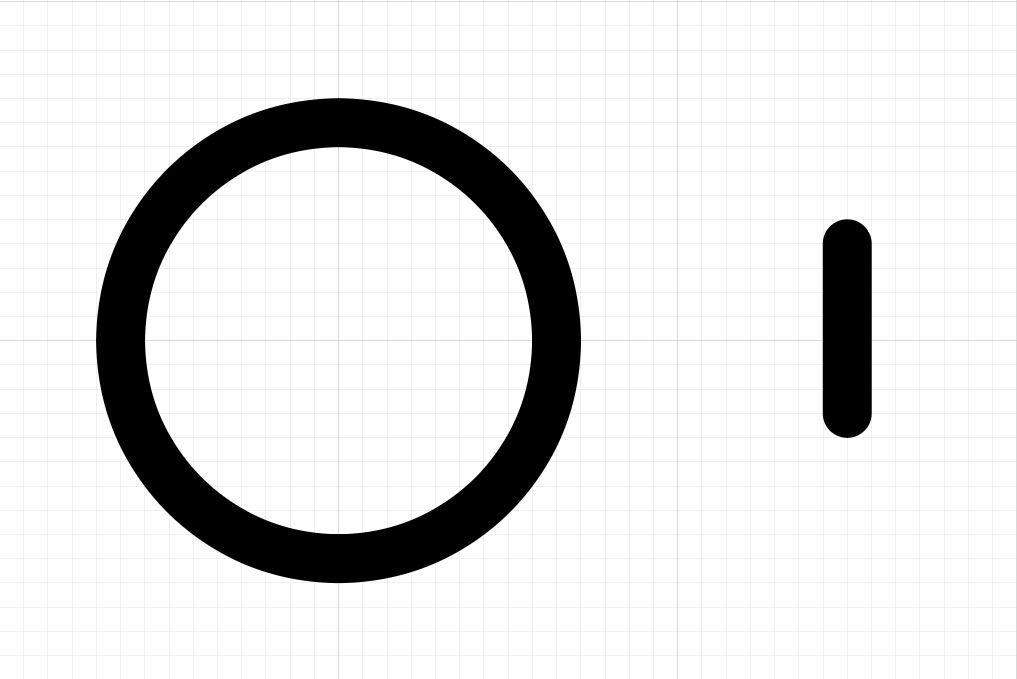

步骤1：在案例中，设计的风格主要是偏圆润一点的，那么镜片的比例就要较大。我们使用了尺寸为 20pt 的圆，和一个宽 2pt 高 9pt 的圆角矩形。

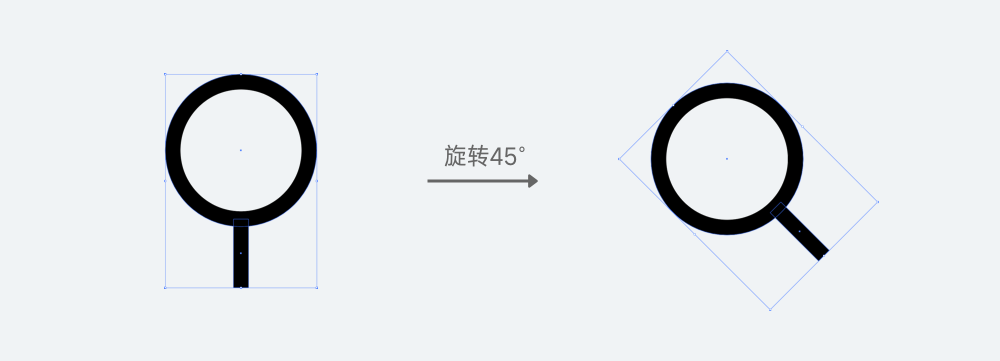

步骤2：将矩形和圆形进行连接并垂直方向居中、编组，然后旋转 45 度。之所以要先垂直再旋转，是因为直接画出一条倾斜的矩形再去连接镜片，那么矩形的中轴将很难移动到和圆心相交的位置（简单理解就是和下面对齐后的效果一致的状态，你们可以自己试试看）。

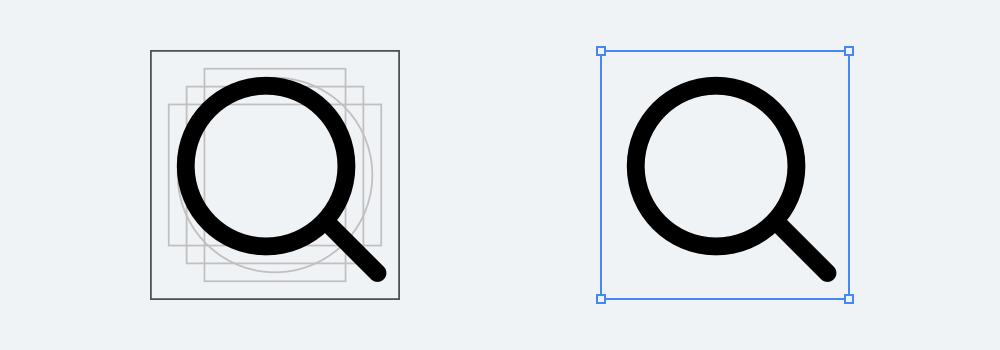

步骤3：调整搜索图标在模版中的位置，因为几何视觉差的关系，要让图标重心平稳，那么就要向右下角偏移，最终效果见下图。

2.6.2 聊天图标

聊天图标的设计和搜索图标一样，需要通过几何图形的组合完成，但不同于搜索的是，该图标需要应用到路径查找器面板的相关功能。

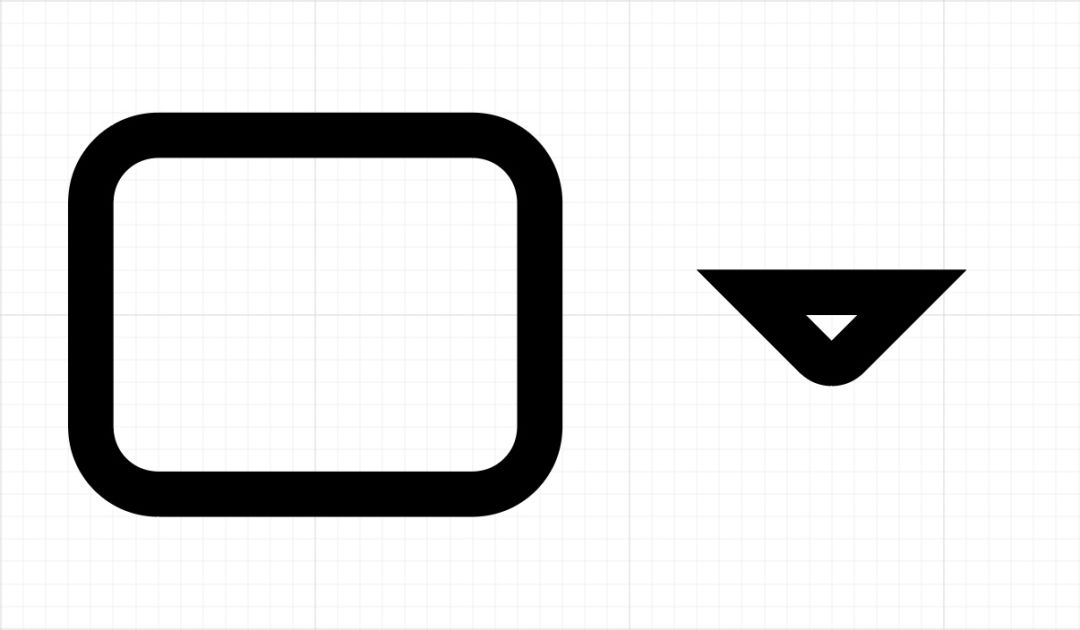

步骤1：首先要画出聊天的气泡外轮廓，我们可以看出它是由一个圆角矩形和三角形组成，所以第一步要做的就是画出这两个元素。

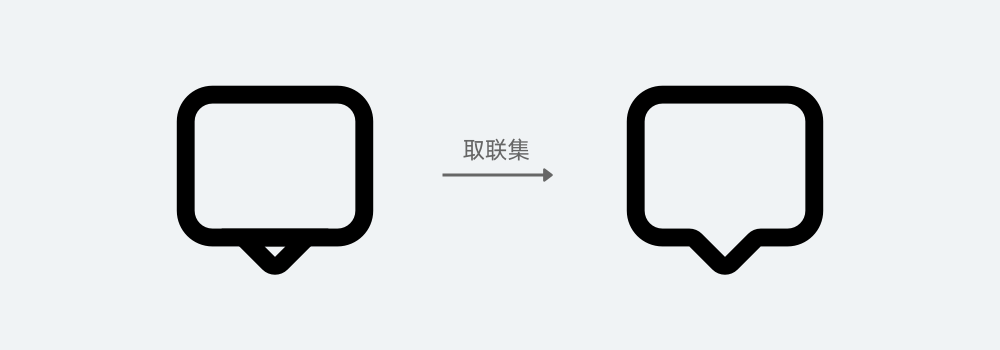

步骤2：将它们连接并垂直方向居中，然后使用路径查找器面板的 “联集” 选项，将它们合并成一个图形。

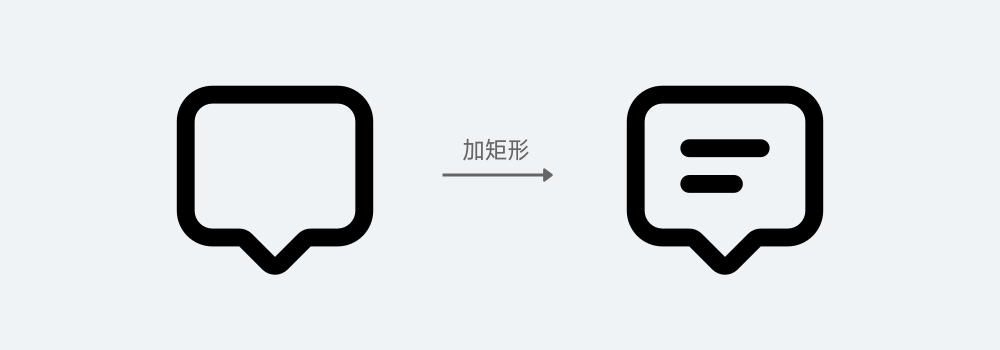

步骤3：在轮廓内部画一长一短两条 2pt 宽的矩形。

步骤4：调整图标在模版中的位置，根据视觉差要将图标向下偏移，最终效果见下图。

2.6.3 查看图标

查看图标的设计也需要应用路径查找器的功能，实现过程也非常简单。

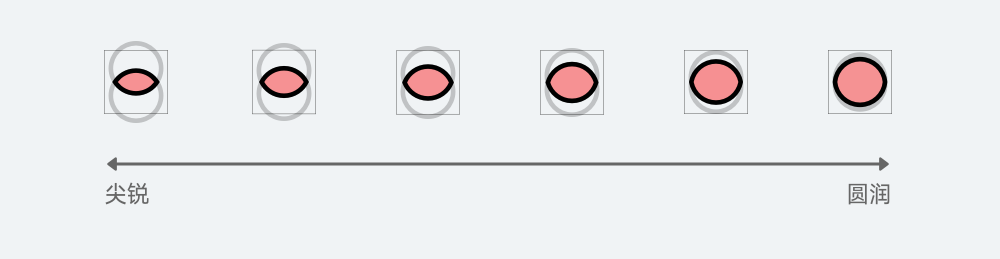

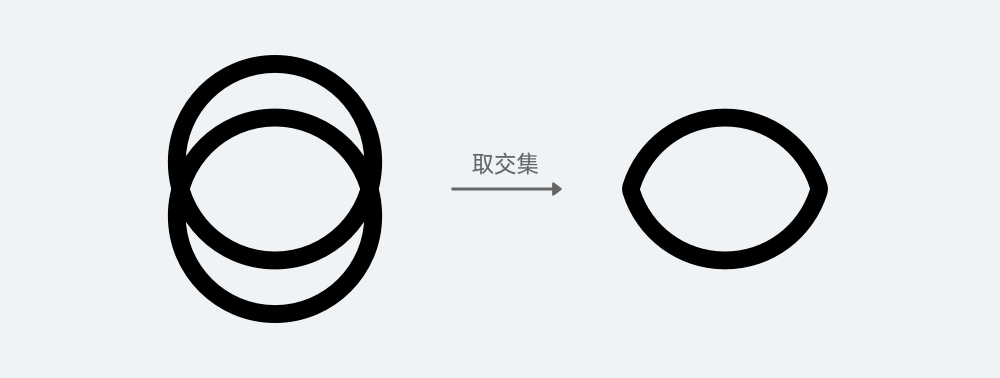

步骤1：画两个 2pt 描边垂直方向对齐并相交的圆，并使用路径查找器中的 “交集” 功能获取它们相交的部分。

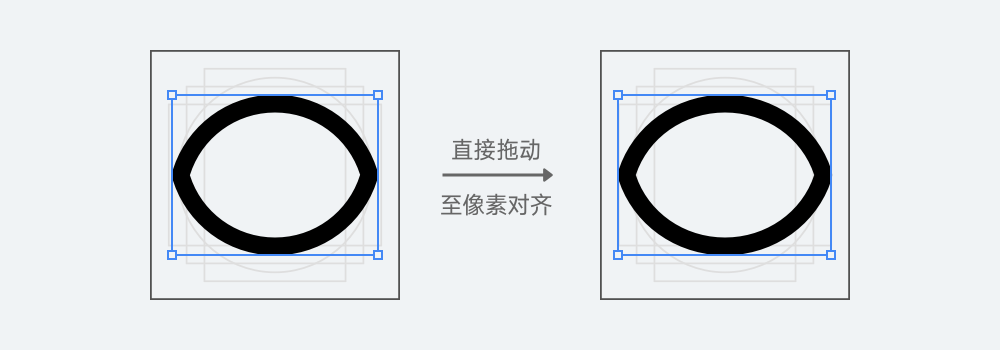

步骤2：将这个图形置入到模版中，然后可以通过拖动图形大小的方式，更改它的的左右两边，到像素对齐的位置（这个形状的比例发生变化是没问题的）。

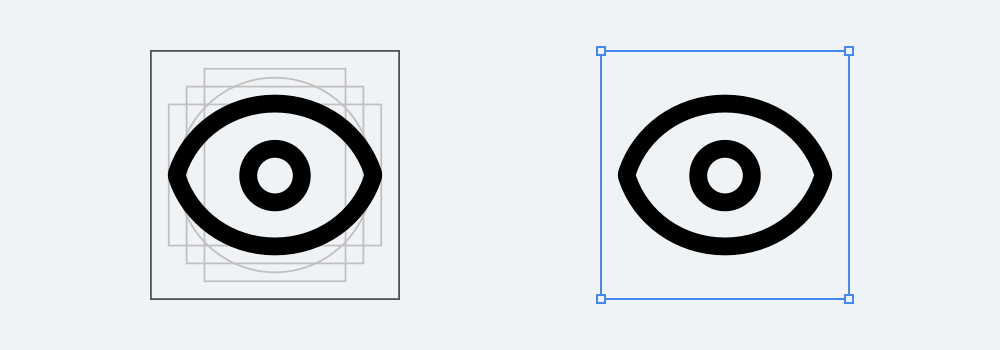

步骤3：在中央位置添加一个 8pt 大小的圆，就完成了最终的效果。

2.6.4 心形图标

心形图标如何绘制，对于新人来说是一个非常常见的问题。很多人都不知道具体该怎么画出这个图形，而心形图标又几乎被使用在所有应用中，所以我们就要巧妙运用用几何图形的组合。

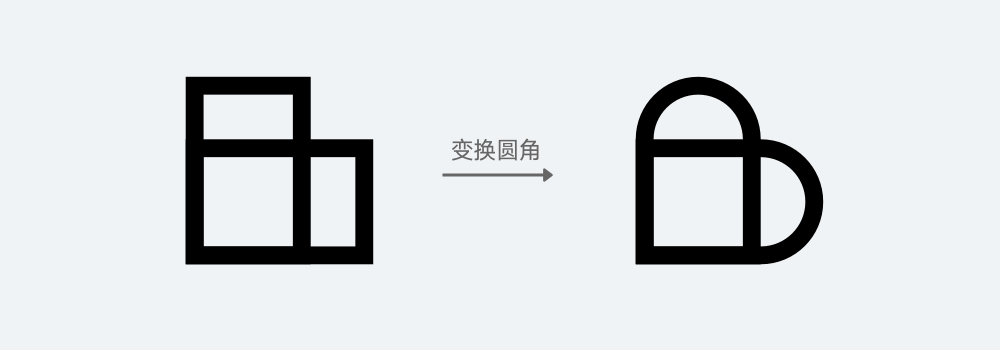

步骤1：画两个矩形，一个竖直一个水平放置，并将上方和右侧的两个边缘进行圆角处理。

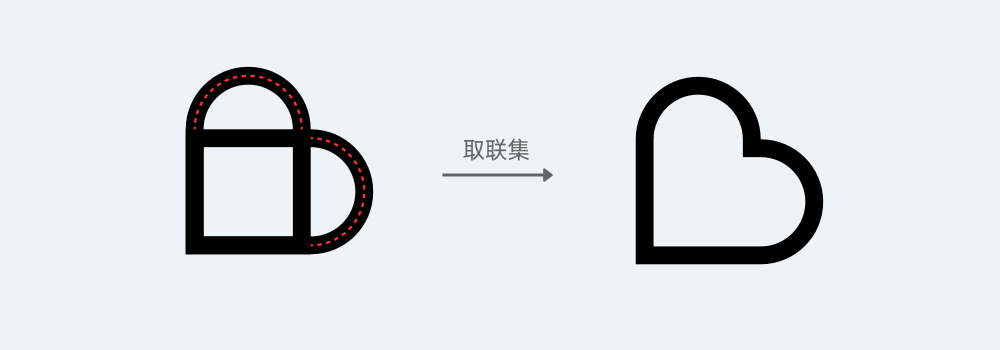

步骤2：将两个图形进行移动相交，并保证上方和右侧的两个半圆正好紧贴在另一个矩形的边缘，然后使用路径查找器中的 “联集” 功能，就可以得到一个躺着的心形。

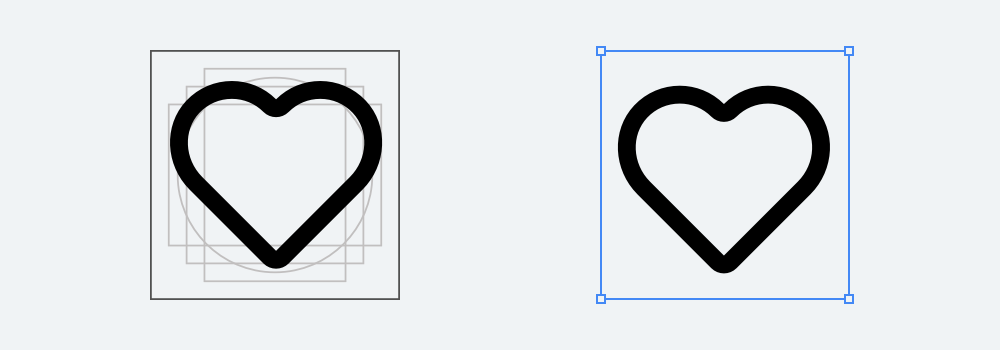

步骤3：将心形进行旋转，并置入到模版中，添加圆角细节，略微向下偏移，就可以得到下图的最终效果。

2.6.5 卡券图标

卡券图标有一个外轮廓和内部的虚线部分，外轮廓在上下有两个半圆的凹槽，要通过两个圆进行裁切。

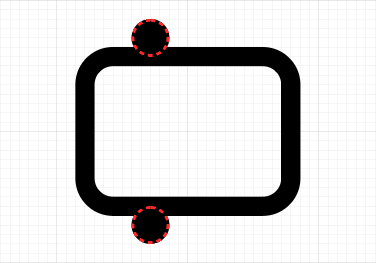

步骤1：画一个 28pt * 24pt 的圆角矩形，并在上下方各画一个 4pt 大小的圆，与矩形的边缘相交。

步骤2：确认两个小圆图层顺序在矩形的上方，然后选中三个图层，使用路径查找器中的 “减去顶层” 操作即可得到外轮廓。

步骤3：最后，就是画出卡片中的两条 “虚线”，再置入到模版中，就可以得到下图的最终效果。

2.6.6 房屋图标

从房屋图标的形状中，我们可以看出它包含了三角、圆和矩形这三个形状，主要的难点就是如何通过三角形和矩形画出外部的轮廓。

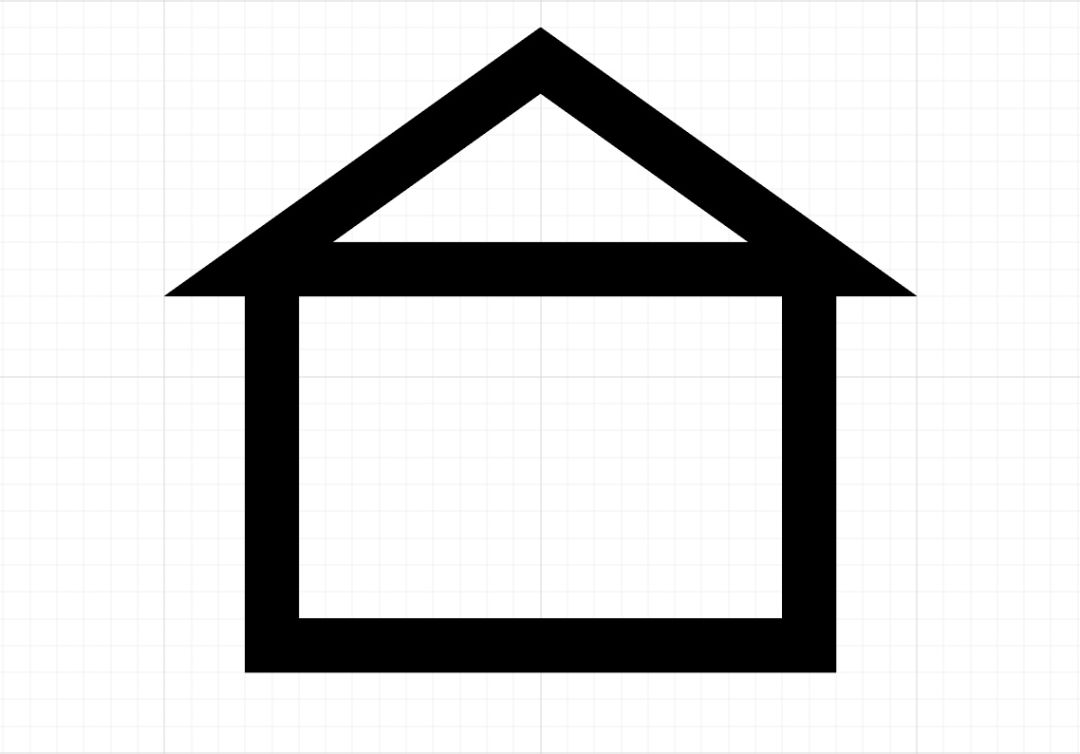

步骤1：首先画出一个 28pt*10pt 的等腰三角形，再画一个 22pt*16pt 的矩形，将它们边缘进行重叠。

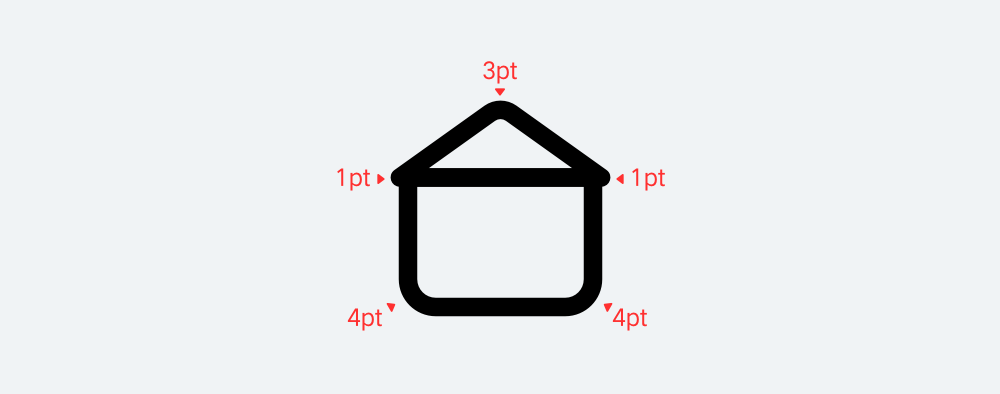

步骤2：设置三角形三个尖角的圆角依次为 3pt、1pt、1pt (上、左、右)，再为矩形下半部分的两个直角添加 4pt 圆角。

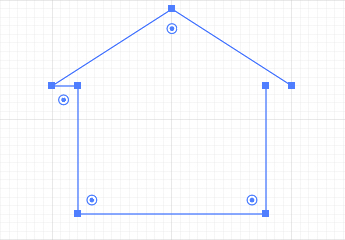

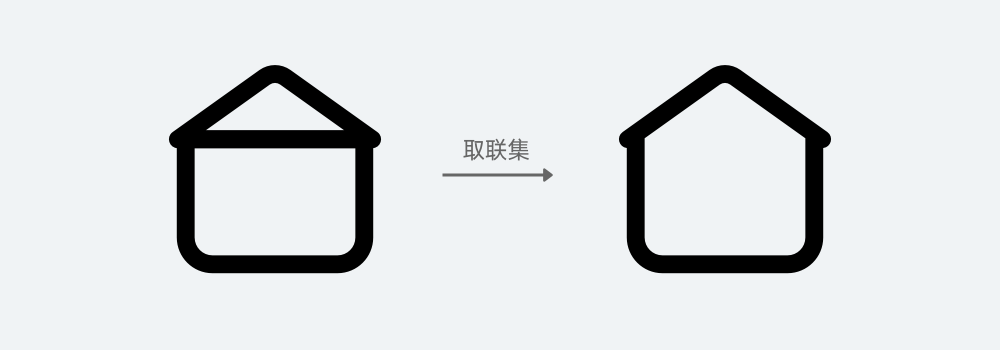

步骤3：执行 “联集” 操作，生成完整的外轮廓。之所以先做圆角再执行联集，是因为提前合并两个形状，会导致一些尖角无法使用圆角工具。

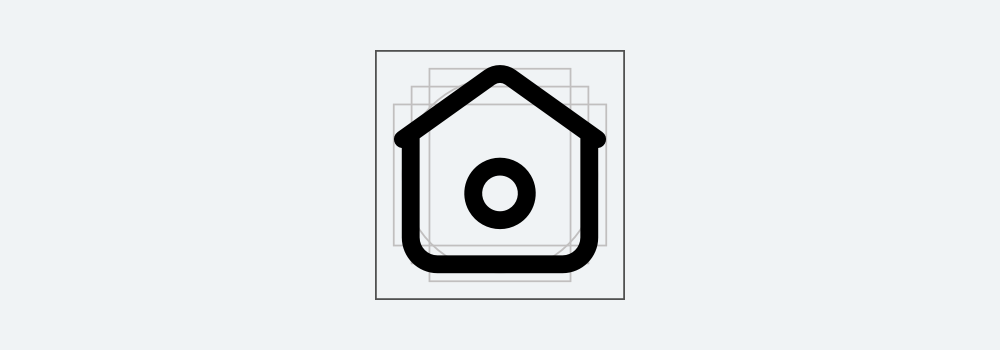

步骤4：画出房屋中间的圆形，然后将图形置入模版中，就可以得到下图的最终效果。

2.6.7 齿轮图标

齿轮在 UI 中一般作为设置的图标使用，也是常用图标中最难画的图标之一。

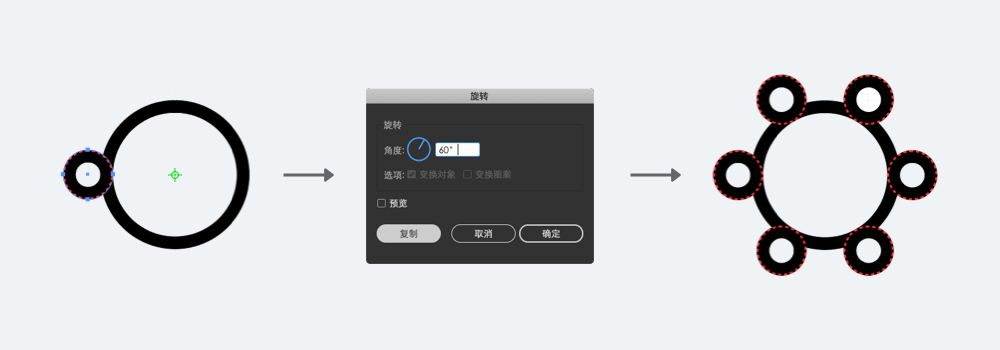

步骤1：画一个 28pt 的大圆，然后再画 1 个 8pt 的小圆，置于圆的左侧。然后使用 “旋转工具”，将小圆旋转中心固定到大圆的圆心中，按回车键，在弹出的对话框中选择 60° 然后点击复制按钮，生成第二个圆。之后再按 Ctrl / Command +D 重复操作 4 次，就可以得到完整的圆环。

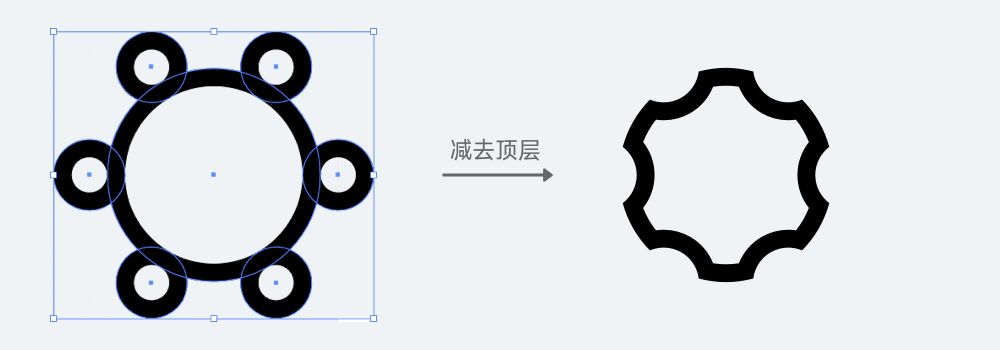

步骤2：保证周围的 6 个圆在大圆的上层 (一般来说，新画的六个小圆必然在大圆上层) ，并将 7 个圆全部选中，执行“减去顶层”操作。

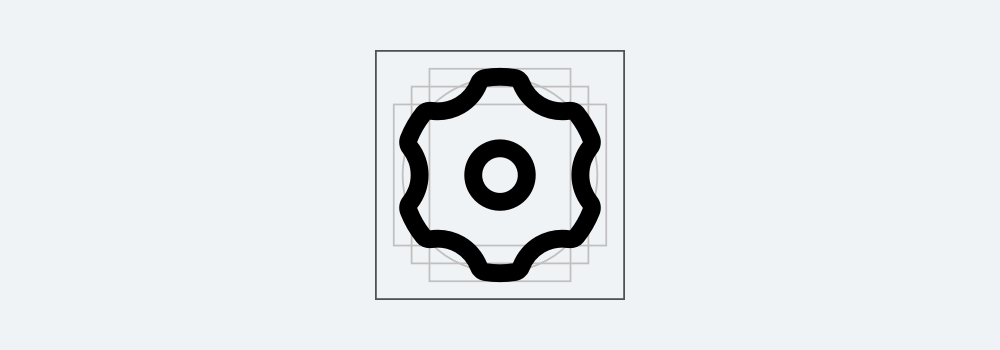

步骤3：最后，将所有内圆角改为 2pt，再画一个直径 8pt 的内圆，然后在模版中调整到正确的位置即可，就可以得到下图的最终效果。

2.6.8 文件图标

文件图标也是一个很简单，但是大多数人就是做不好的图标，右下角的折角难倒了很多新手，在这里我们用一个简单的方法进行实现。

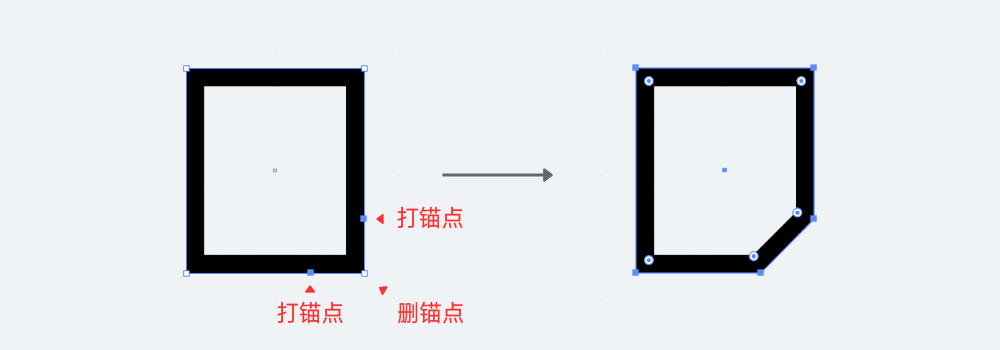

步骤1：先画一个 20pt*23pt 的圆角矩形（高不是偶数，后面会解释），然后要先把右下角的缺口做出来。这里如果要使用减去顶层的方法做也可以，但我们要用一个更简单的操作，在右下角顶点上方和左侧 6pt 的位置各添加一个锚点，然后使用 “删除锚点工具” 删除右下角顶点的锚点，就可以得到一个倾斜的切口。

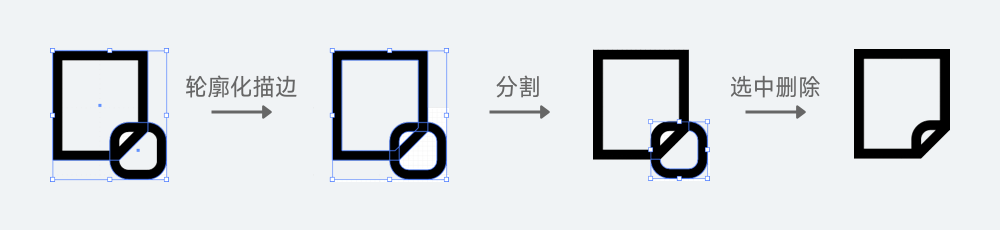

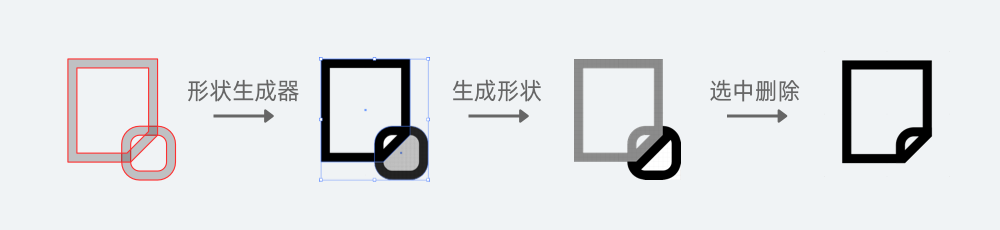

步骤2：在右下角画一个圆角为 4pt 的矩形，然后将其中一个边与上个步骤的缺口相交，相交的部分即为折角的部分。这时候选中两个矩形，使用 “形状生成器工具” （快捷键 Shift+M），点击一下图示的部分，就会生成一个新的形状组，接着取消它们的编组，再选中多余的图形进行删除，就可以得到一个完整的折角效果。

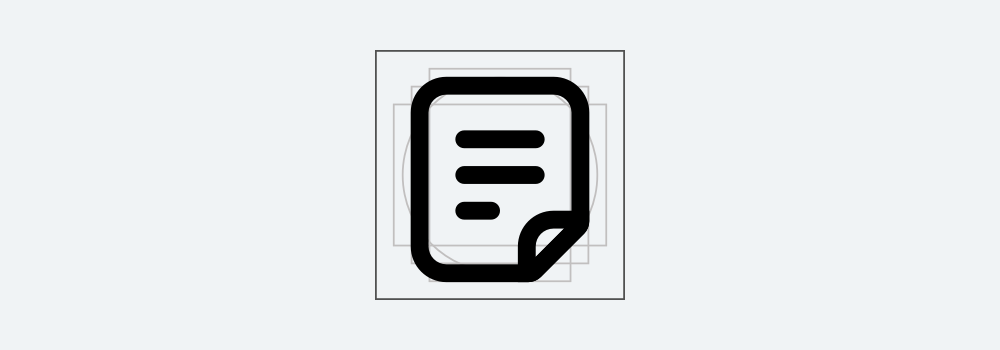

步骤3：最后，设置大圆角 (4pt) 和小圆角 (2pt)，并在内部添加 3 条圆角矩形，再根据几何的视觉差将图标置入模版中向下移动一个像素，就可以得到下图的最终效果。

作为图文教程，没办法精细还原每一步操作，即使我们对第一部分的图标设计理论已经有了深刻的认识，但在实际操作阶段还是有很多小细节会阻挠我们设计的进度。下面，我们会列举一些具体的问题，帮助大家更好的认识和解决操作过程的难题。

2.7.1 栅格的使用

就是针对栅格的使用了，为了便于演示，我都给出了具体的数值，在最后一步才置入到模版中。实际上，我们应该在一开始的绘制中就在模版中进行，而往往刚开始画的图形尺寸是不能代表最终效果的。

比如最后一个文件图标中，为什么是 23pt，并且偏下 1pt。是因为一开始创建 24pt 高的矩形，在完成最终效果以后会发现重心上移，而且整体偏大了 (下图第一行) ，这时候缩减高度才能保证视觉的稳定性 (下图第二行) 。而房屋屋顶的三角形，我们使用的是 28pt 撑满画布，这也是经过了不断地尝试了，测试了多种宽度和圆角效果后才确定出来的，并不是一蹴而就的。
