【图标】第八篇 | 图标的应用详解
前面的章节，已经系统的讲解了图标的设计方法，相信认真学习并实践的同学，已经可以设计出优秀的图标了。
但是，在 UI 设计中，图标不是孤立存在的。我们学习图标的设计，不是为了画一组套图，然后上传到设计平台中分享或求赞，而是要在真实的项目中发挥作用。如果不了解图标应用到项目中的知识点，那么真实的图标设计水平就会在项目设计过程中被损耗。
所以，最后一章，说的就是工具图标在项目中应用的方法，我相信这是在网上很难找到的分享，建议仔细阅读。
图标是一个应用不能或缺的组成元素，在应用的界面中随处可见。也因为图标的常见性，我们往往需要在一个应用应用多套图标，这和崇尚简约的第一印象是有背离的。

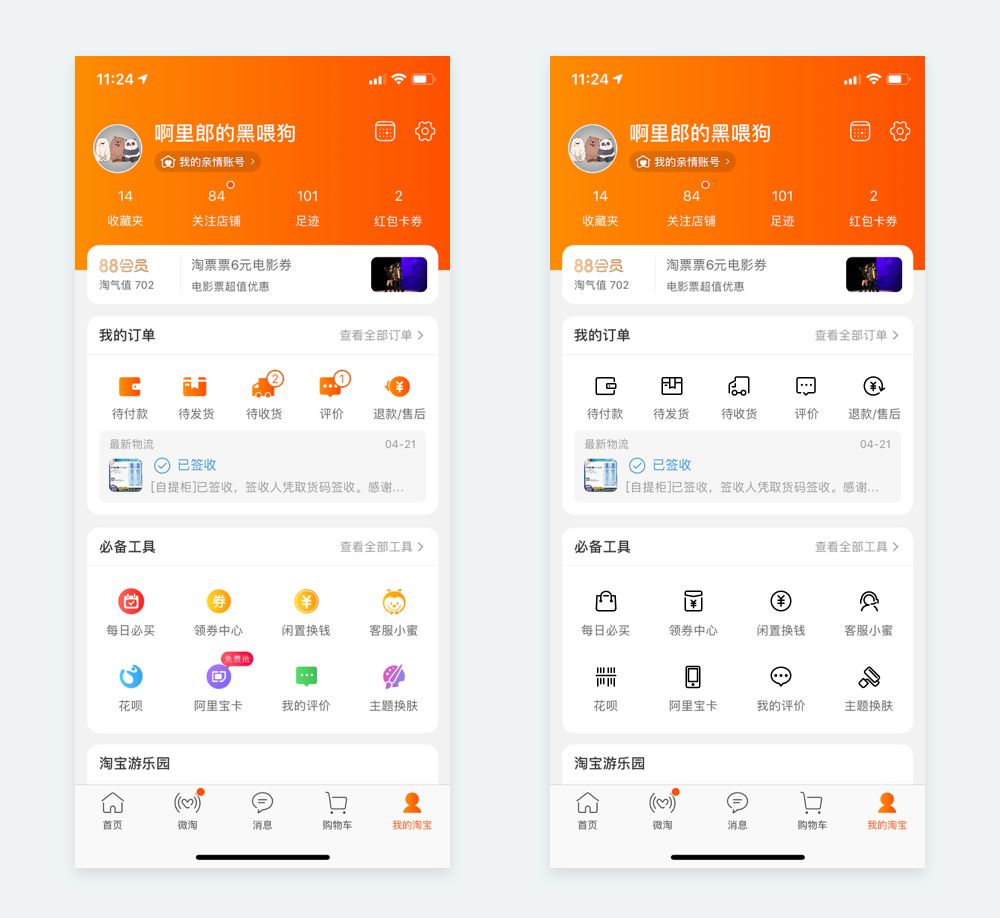

很多新手，都以为我们只要设计一套大而全的图标，在项目中对应提取即可。但有很多场景，如果只使用一种图标类型，那么效果会非常差劲。比如 ，我们看看下面的淘宝设置页，前后包含了 6 种以上的图标。是太复杂了没错，但如果我们把图标都替换成同一套呢？
可以看见，右侧替换后的案例，效果非常的不理想，缺乏对比和趣味性。交互规则中说：如无必要，勿增实体，但对于图标的使用来说，这就是必要。
应用内的图标规格不同，可以用两个属性来划分，大小和风格。
5.1.1 图标的尺寸

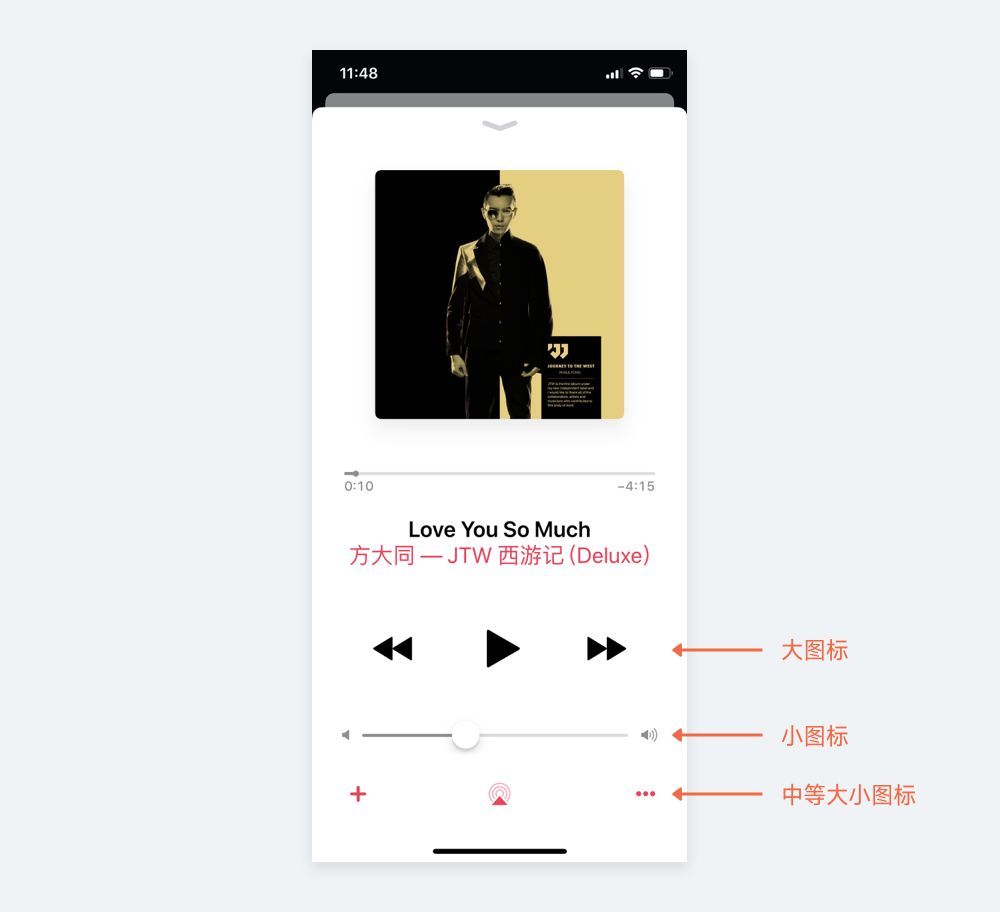

大小就是图标的尺寸规格，有些界面的元素权重低，图标的尺寸就小，有些权重高的则反之。比如在 Apple Music 的播放界面，播放快进等按钮，作为页面最重要的按钮，尺寸非常大，其它可以点击的图标次之，而表示音量的两个按钮则最小。
确定图标尺寸，是我们在项目中进行图标设计的第一件事。但尺寸的确定，不是我们凭空制定出来的，我们要先构建出实际的 “场景“ 进行分析，即先完成了界面的高保真原型或交互原型。

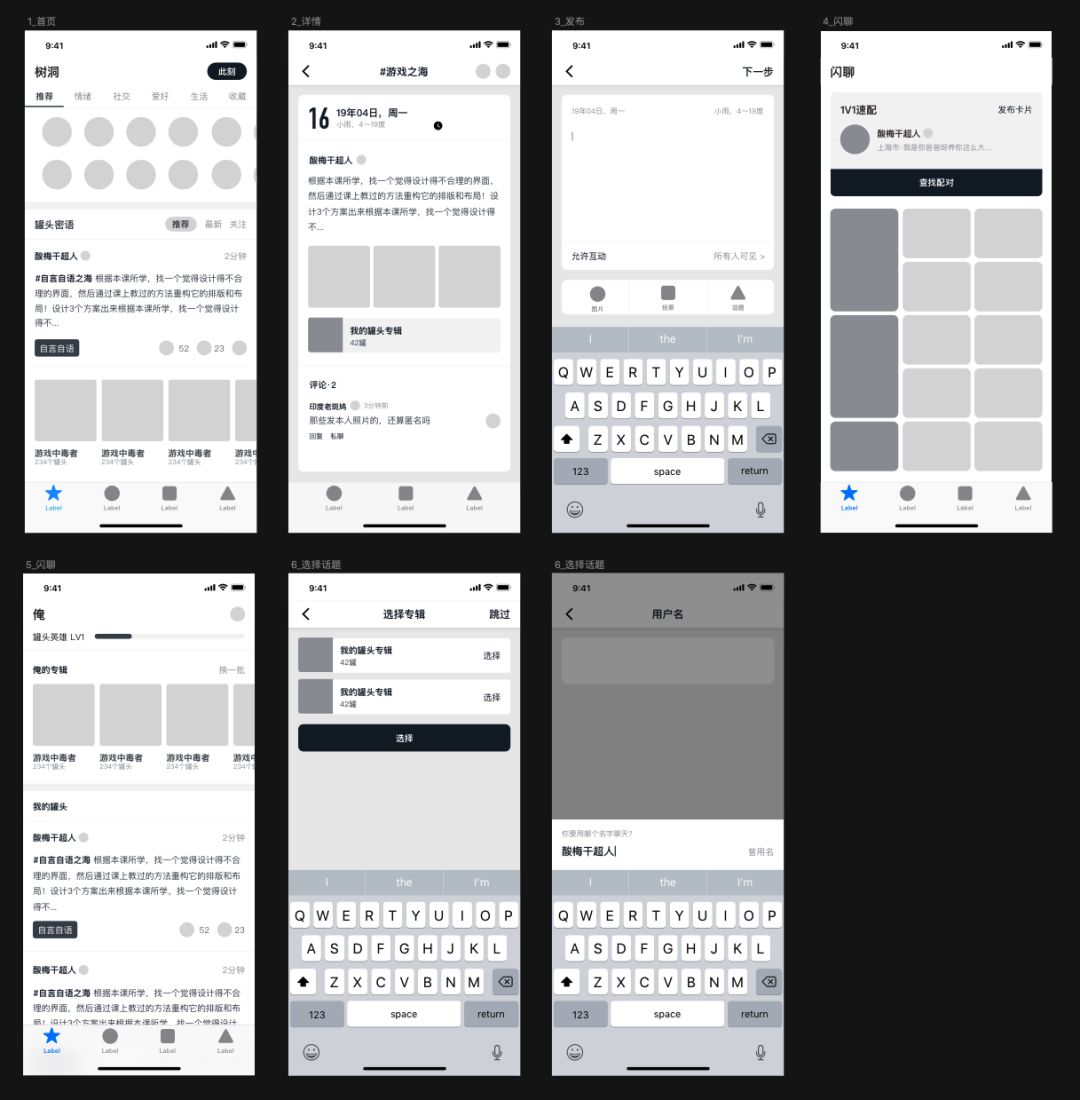

下方是我自己课程中给学生做的原型演示，在构建了这样的页面以后，我会在原型中检查，我总共用了多少种图标的尺寸，它们分别会应用在哪些场景中，然后整理出来。如果出现了一些觉得没有必要的，可以将它们进行调整合并成一种尺寸。
所以，在这个案例中，我整理出了 4 种图标的尺寸：
- 48pt：分类、快速入口大图标
- 32pt：底部 TabBar 图标
- 24pt：常规工具图标
- 16pt：小型提示图标
定好了这 4 种规格，我们在后续的设计上才有明确的设计方向。再复习一遍，为什么我们需要先定尺寸再设计，而不是统一设计一套很大的图标进行缩小。
因为图标要尽可能满足像素对齐的要求，通过缩小的图标往往在细节上会发生错位、模糊、丢失等问题。且在大画布上设计图标和一开始就在小画布中设计，两者在过程中得到的视觉反馈是完全不一样的，先在大画布画完，再缩小到 16pt、12pt 的规格时往往会显得太复杂，或描边太粗。
所以，新手尽量不要犯这种初级的错误。
5.1.2 图标的风格
图标风格确认完以后，下面就是确认图标的风格了，和尺寸一样，我们要应用什么风格的图标，是需要在已经具备视觉雏形的页面中对比确定的，而不能提前开始设计。
在我的设计流程中，通常会将图标放在项目的最后再开始设计，原因就是图标的视觉样式风格是取决于所处位置和环境的，是**先有界面样式，再有图标风格**的。

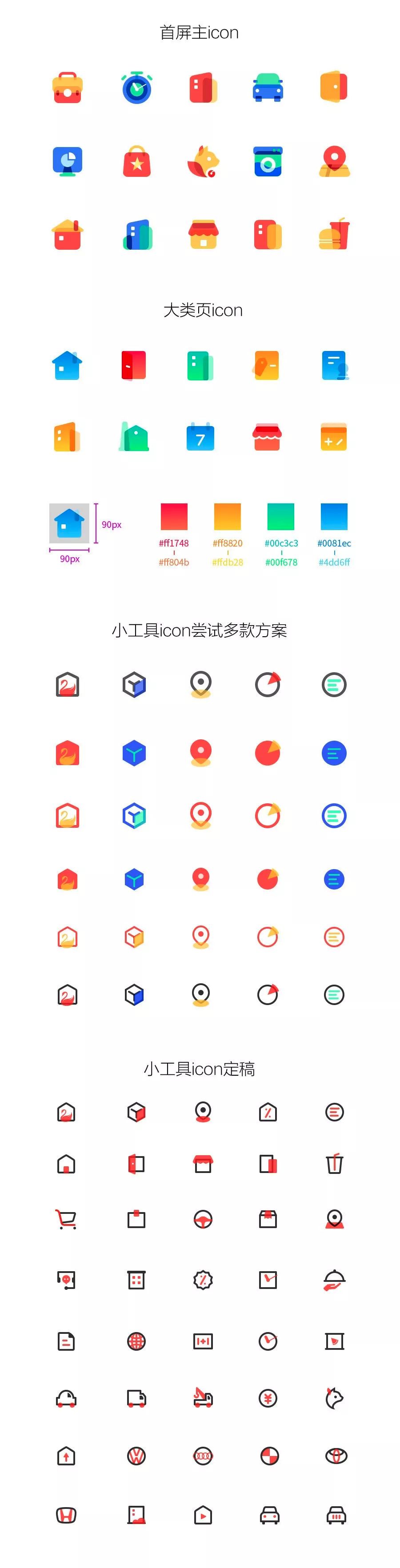

在常规情况下，如果一个应用中有多套图标，那么普通的中小尺寸图标使用一般的线性或面性风格即可。而在分类、快速入口这些具备装饰性、大尺寸的类型中，就应该使用一些更激进的设计风格。比如下图是 58 同城客户端应用图标案例：
通常，一种风格会应用在一种 “类别“ 的图标种。上放案例属于比较理想的状态，一种类别的图标对应一种尺寸，但是在一些更复杂的环境种，往往会同一种尺寸下还会包括不同类别的图标。这点大家知道即可，我们会在后面的章节中有所涉及。
图标在一个产品中，除了充当装饰以外，往往也可以作为按钮来使用。每个应用中都有大量的图标可以进行点击和交互，比如底部导航栏，头部的消息图标、发布图标等等。

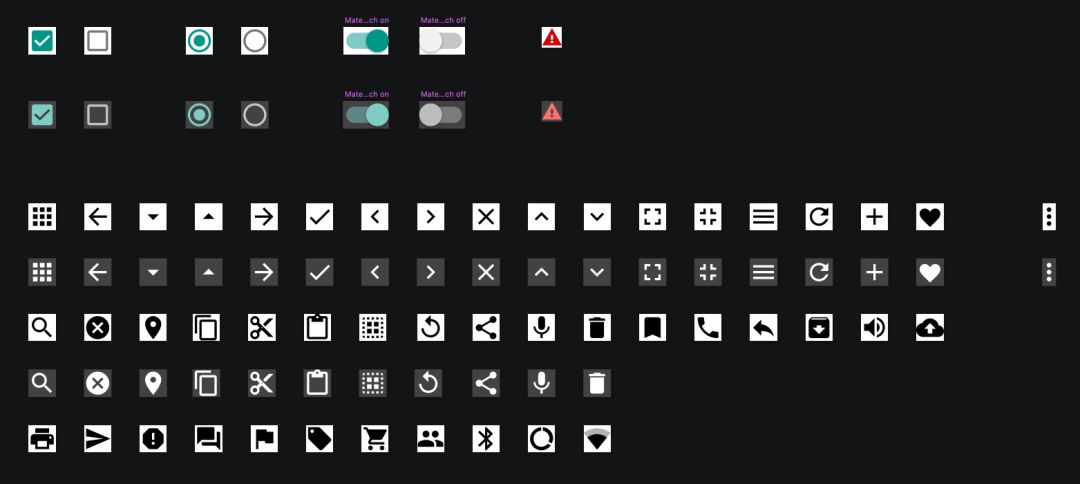

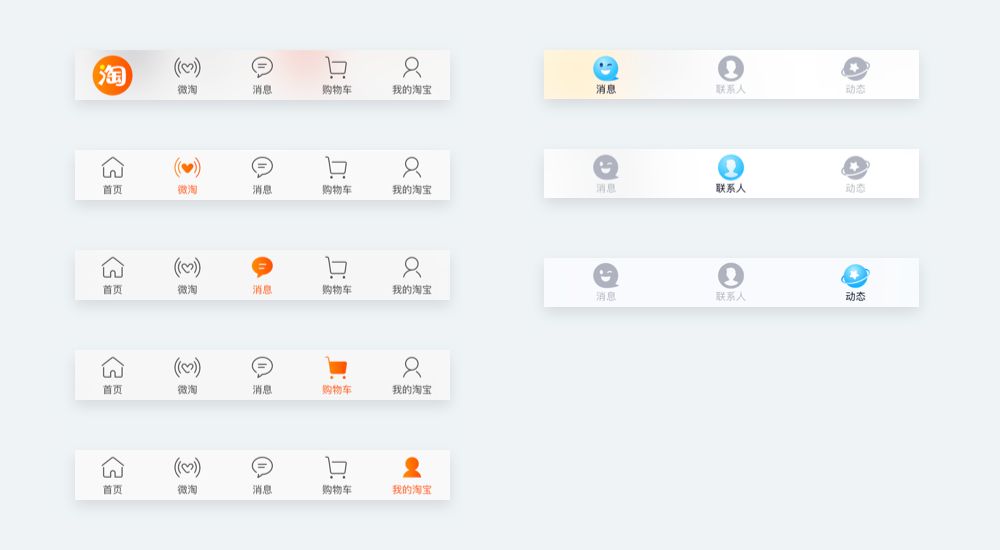

当一个图标能被操作后，那么我们就要注意到它的状态变化。从导航栏图标举例，常规的选中状态是更换色彩，但也有越来越多的应用会在选中状态采取不同的设计风格，通过更丰富的样式表现来提升可看性。比如淘宝、QQ 的底部导航栏。

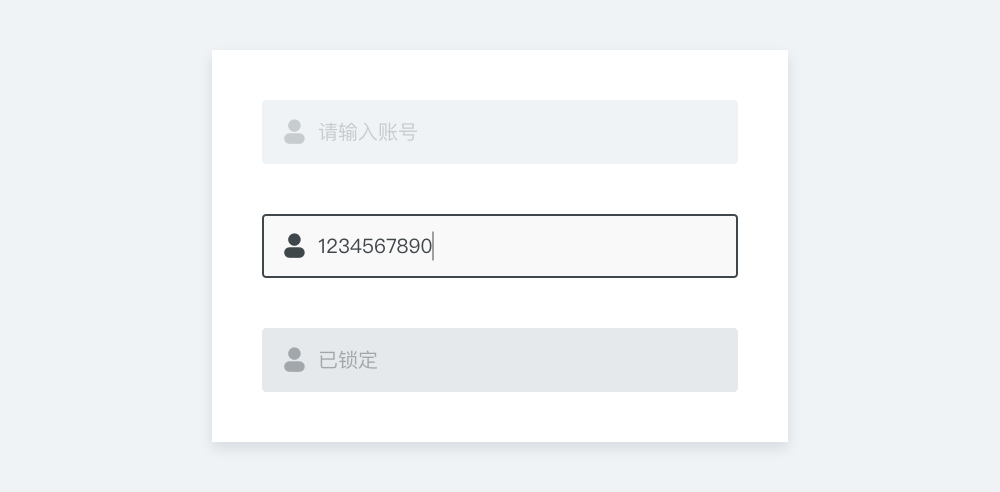

还有，一些包含在控件内的图标，也会跟随控件状态的变更发生变更。例如在账号输入框中，如果选中了输入框，那么图标的色彩也得到变更，如果输入框目前处于不可输入状态，那么图标也会对应置灰。

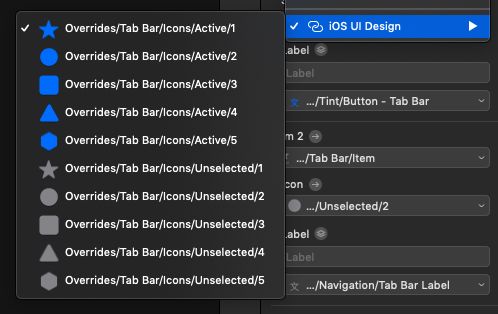

合格的 UI 设计师会充分考虑到图标所变换的各种状态，并在提交给开发的过程中会进行详细的说明、归类。以及，充分运用 Sketch 等软件中的组件功能，提升项目的效率和最后的产出成果。
在我们完成了界面和图标的设计以后，要提交我们的设计给开发人员。其中，包含我们的标注和切图。抛开其它设计元素不谈，我们就讲讲图标的切图需要遵循哪些规范，它和字体都是在这个过程中最容易出错的地方。
应用图标的导出我们已经在上一章提到过，所以下面还是以工具图标的说明为主。
5.3.1 图标的边界

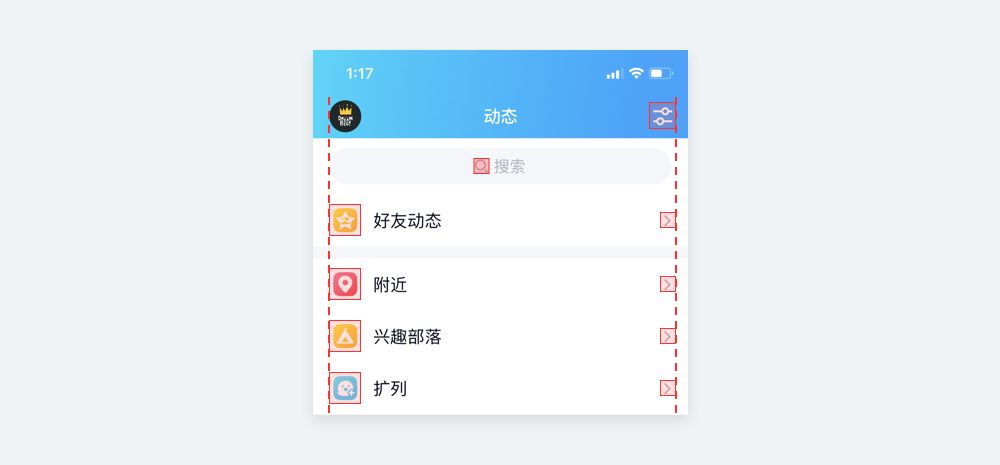

我们要回到第二章工具图标的规范中，当我们确定出图标的尺寸时，不是要把图形设计得正好撑满这个尺寸，而是利用格线系统来定义它们的大小。很多新人会在这个过程中产生疑惑，那么在标注的过程中，我们标注的到底是图形到其它元素的距离，还是图标外轮廓到别的图形的距离。所以，要重点强调：
图标的距离是根据外部轮廓进行计算的！虽然这个轮廓我们肉眼不可见，但它包含的内在规律可以帮助我们忽略一些不必要的小问题。
所以，要让标注有效，就一定不要偷懒只把图标置入画布中，而没有透明矩形背景。
5.3.2 图标的画布
现在有很多帮助我们进行标注和切图的协作工具，比如蓝湖或是 Zeplin 等。我们只要将设计稿上传，程序员可以自行获取图标对应的切图。
在这裁切一些特定元素时很好用，但通过线上页面导出图标的方法，是非常不牢靠的。我们说过，一个应用中可能出现多种规格的图标，所以合理的图标切图，要根据不同的规格进行导出和整理 (如下图)，而不是让程序员自己在线上工具中下载，这样不仅操作起来困难，而且图标间不同的状态难以被轻易获取。
所以，要在项目设计过程中，创建不同规格的画布（Symbol）并将它们分类排列，不仅利于我们对以后图标的调用，也方便在最后批量导出切图到对应文件夹中。
5.3.3 图标的命名
涉及到切图的导出，我们也就不得不提图标命名相关的规范了，我之前写过一篇关于命名相关的文章中有比较详细的提到图标命名的方法，大家有空可以扩展阅读：
[https://www.zhihu.com/question/20800182/answer/522552729]
下面我们简单讲讲图标的命名规则。有很多新手和刚入职场的 UI 设计师会不明就里的强调图标一定要用英文命名，并且各种收集常见的英文命名词汇，我首先要指出这种做法是错误的。
因为涉及到整个应用的图标系统时，会出现大量寓意 “抽象” 的图标，比如在我上方案例中，有一个启动图标的中文名是 “中二”，那么这个词应该如何翻译？即使不受制于英文水平的发挥，但是你写的英文不代表开发人员能看得懂，而大量抽象词汇的堆积最后导致命名无法成为有效的索引条件，因为没人看得懂，开发每次需要查找一个图标的时候依旧是通过缩略图而不是命名。
所以，在内部没有具体的命名规范，亦或是程序员没有特殊要求的情况下，我更建议使用中文命名系统，因为国内多数程序员的习惯会将获取的图标进行二次命名（所以你做的英文命名到头来还是会被改掉），所以不要做无用功，学会 “说人话”。

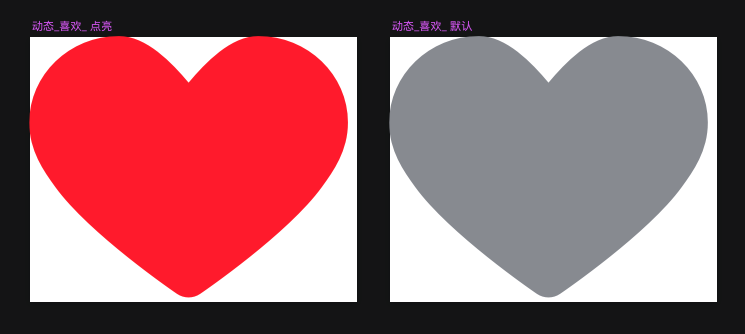

命名的格式可以分成 3 级，格式大致为：模块_名称_状态@1x，比如下面的案例：
- 设置_钱包_高亮@1x.png
- 动态_评论_默认@1x.png
- 登录_按钮_点击@2x.png
当然，这不是唯一准确的命名方式，我们可以根据实际场景自由调整，但大家要牢记，图标的命名是为了方便我们查找、检索的，而不是使用一堆英文和简写感动自己。
最后，图标 Symbol 的命名，要和图标的命名保持一致，这样才能起到事半功倍的效果。
5.3.4 图标的格式
上一章启动图标的导出格式，会根据不同设备、场景导出不同的尺寸，并且使用 PNG 的格式。不要担心，工具图标虽然也面临设备不同的问题，但不需要导出这么多的规格。下面讲讲两种图标的导出类型。
1. 位图格式

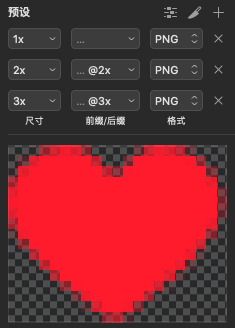

最常用的导出格式就是位图 PNG 格式，因为显示器显示倍率的不同，所以我们要导出 1x、2x、3x 三种倍率规格的图片，即设计了 16pt 的图标的话，我们需要导出 16pt、32pt、48pt 三种尺寸。并在导出的文件名后缀上标有 @1x、@2x、@3x 的标注。
这个规格对于 iOS 还是 Android 都是通用的，虽然还有 3x 以上的设备，但是那些设备只要调用 3x 的规格即可。
虽然后面会提图标可以使用矢量格式导出，但对于使用了渐变、投影或者拟物风格的图标，必须使用位图的格式，否则无法完整记录图形的细节元素。
2.矢量格式
导出 3 种规格的图标很麻烦，而且位图占用的空间往往较大。所以，iOS 和 Android 为了优化这个问题，在之前的系统更新中都默认支持了矢量格式的切图文件：
- iOS 使用 PDF 的 1x 切图
- Android 使用 SVG 的 1x 切图
当然，如果使用矢量格式导出，那么切记在分类文件夹的时候 ，要将 iOS 和 Android 分开保存，而不是混合在一起。
完成以上步骤，我们就完成了一个项目中所有和图标相关的工作，可以放松一下了……
这里就是本系列图标相关文章的真正结尾了，虽然还有不少干货可以写，但实在是写不动了，真的一滴也没有了…前后耗费的时间加上助手至少超过 100 小时，有大量配图是独立设计的。
相信这已经是全网最完整最详细的图标教学了，希望各位能有所收获，并能掌握入门图标设计的正确姿势。如果喜欢我们的内容的话，请多多分享和点赞对我们进行一些微小的鼓励。
后面，我们还会将本系列文章合成成一篇完整的 PDF 文件提供下载和保存，以及录制对应的系列教学视频，敬请关注下方公众号获取后续更新以及其它干货。谢谢各位！
