12月14-15日，生物降解材料研究院、TK生物基材料主办，中科国生、微构工场、丰原生物协办的《生物基与降解材料2022年度大会暨颁奖典礼》将在苏州举办，会议将发布PBAT、BDO、PLA等材料年度数据，现诚邀行业专家、企业代表出席，欢迎报名参展参会。Kinetics of Catalyzed Thermal Degradation of Polylactide and Its Application as Sacrificial TemplatesLi Feng, Chenhui Cui, Zhen Li, Mengyuan Zhang, Shenghui Gao, Qiang Zhang, Youshen Wu, Zhishen Ge, Yilong Cheng, and Yanfeng Zhang*
![]()

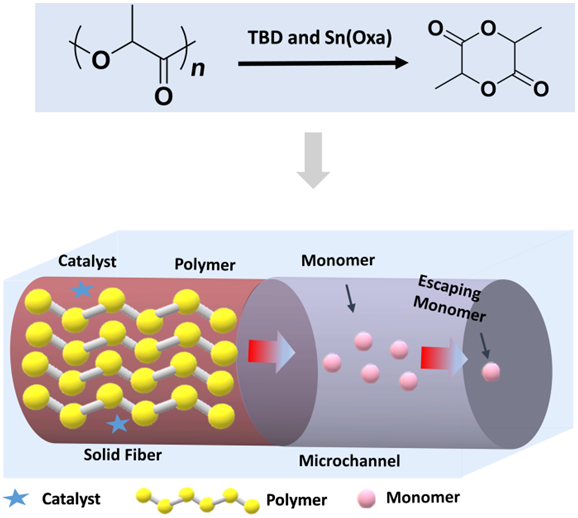

Polylactide (PLA) is an outstanding sacrificial template material for the manufacture of microchannels in a thermosetting matrix. However, the initial thermal degradation temperature of pure PLA is relatively high (about 280 °C), which limits its use as a sacrificial template. In this report, we found that TBD, an organic base catalyst, can significantly reduce the thermal degradation temperature of PLA. TBD has higher catalytic activity for the thermal degradation of PLA compared with Tin(II) oxalate (Sn(Oxa)), one catalyst reported in the literature. Moreover, the gaseous products catalyzed by TBD for PLA thermal degradation are mainly lactide, and the formation temperature of the monomer is lower and the yield is higher, which may have potential value for PLA recycling. A combined catalyst, S8T2, was composed of 80% low activity catalyst Sn(Oxa) and 20% high activity catalyst TBD, which can catalyze the rapid degradation of PLA without greatly damaging the mechanical properties of PLA. PLA-S8T2 sacrificial fibers can form high-precision one-dimensional microchannels in the epoxy resin matrix, and 3D-printed PLA-S8T2 sacrificial templates can be used to form three-dimensional microchannels in a thermosetting matrix by vaporization of sacrificial components process (VaSC). These features highlight the great potential of PLA-S8T2 as sacrificial template material for the preparation of the complicated microchannels in the thermosetting matrix.Polymers | Gaseous product | Kinetics | Sacrificial template | Microchannel
生命系统依靠遍布全身的血管网络来实现软组织和硬组织中的例如运输、交换以及排废等多种生理功能。相比之下，人工合成的复合材料具有较高的强度重量比，但由于缺乏类似天然材料的微通道结构，导致其难以应用于如微流控反应器、微脉管自愈合等具有巨大发展潜力的领域。因此，发展一种与当前复合材料制造工艺完全兼容的方法以在复合材料中制造微通道网络仍然是一个亟需解决的挑战。
通过将牺牲纤维嵌入热固性聚合物基体中，再于真空中加热降解以形成中空通道的牺牲组分汽化法（VaSC）受到了广泛关注。聚乳酸（PLA）因其可降解且降解产物无污染被认为是一种理想的牺牲纤维，然而由于其热降解温度过高（约280 oC）限制了它的应用。研究发现，催化剂的加入可使PLA的降解温度降低，这些催化剂主要包括特定的金属（Polymer 2004, 45, 1197-1205.）、碱金属氧化物（ACS Appl. Mater . Interfaces 2012, 4, 503-509.）、含锡化合物（Adv. Funct. Mater. 2015, 25, 1043-1052.）。然而，这些催化剂的催化效率有限，无法实现PLA在更温和条件下的降解。因此，需要开发更高效的催化剂以降低牺牲模板热消除过程中对热固性基体的热损伤。
最近，西安交通大学化学学院张彦峰教授团队发现有机强碱1,5,7-三叠氮双环(4.4.0)癸-5-烯（TBD）能够高效催化PLA热降解。在较低的温度（175 oC）下，TBD作为一种亲核试剂能够快速进攻PLA中的羰基碳并形成Acyl-TBD键，Acyl-TBD易猝灭并释放PLA链段，在此过程中形成的氧阴离子进攻链段上的羰基碳，并最终释放气态单体丙交酯。与金属催化剂草酸亚锡相比，TBD催化PLA热降解的温度低、时间短、速率快。此外，TBD可以在催化温度下分解而不会导致催化剂残留。通过将高效催化剂TBD和其他催化剂按照不同比例混合，可以实现PLA机械性能和降解速率的可控调节。嵌入在复合材料中的含有2 wt%（相对于PLA的质量）复配催化剂S8T2（80%Sn(Oxa)和20%TBD）的牺牲纤维PLA-S8T2在200 oC下仅需4 h即可完全降解形成高精度的微通道。这一高效催化剂的开发工作为复合材料中微通道的构建提供了可靠依据。
![]()

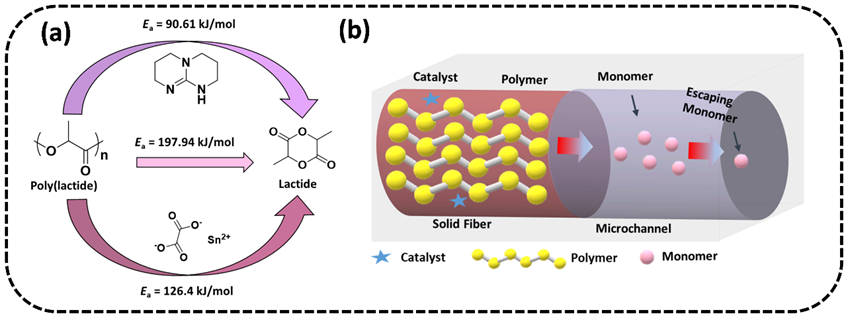

图1. (a) 聚乳酸热降解的途径及相应的活化能；(b) 牺牲组分汽化法制造微通道的机理示意图
上述研究结果作为封面文章发表于Chin. J. Chem. 2022, 40, 2801—2807. DOI: 10.1002/cjoc.202200470。第一作者为西安交通大学化学学院硕士研究生冯丽。该项工作得到了国家自然科学基金（52173079和51873170）、国家重点研发计划（2019YFA0706801）、陕西省重点研发计划（2020KW-062）、西安市科技成果转化项目（20KYPT000108）、西安市科技局重点实验室建设计划项目（201805056ZD7CG40）、陕西省自然科学基础研究项目-陕煤联合基金（2021JLM-40）、陕西省百人计划和西安交通大学的资助。
![]()
来源：中国化学杂志期刊
![]()
Left to Right: Mengyuan Zhang, Chenhui Cui, Yanfeng Zhang, Youshen Wu, Li Feng, Zhen Li, Yilong Cheng, Qiang Zhang, Zhishen Ge, Shenghui Gao
![]()
张彦峰：西安交通大学教授，博士生导师。西安交通大学侨联副主席。留学生联谊会化学分会主席。2015年入选第一批西安交通大学人才计划。2017年入选陕西省青年计划，西安交通大学十大学术新人。研究工作涉及智能高分子材料的控制制备，以及在生物医用、复合材料、智能制造等领域中的应用。共在Nat. Commun., Angew. Chem. Int. Ed., Adv. Mater., J. Am. Chem. Soc., ACS Nano,Macromolecules, ACS Macro Letter, Polym. Chem., Chem. Mater., Soft Matter，J. Polym. Sci., Part A: Polym. Chem. 和Macromol. Rapid Commun.等国际期刊上发表论文80余篇。纳米纤维素交流群、生物基呋喃新材料、HMF产业交流群
