北化邱介山&安徽工大何孝军教授：蛋盒状3D多孔道碳材料的可控制备及其优异超电特性
3D N, O‑Codoped Egg‑Box‑Like Carbons with Tuned Channels for High Areal Capacitance Supercapacitors
Feng Wei, Xiaojun He*, Lianbo Ma, Hanfang Zhang, Nan Xiao, Jieshan Qiu*
Nano‑Micro Lett.(2020) 12:82
https://doi.org/10.1007/s40820‑020‑00416‑2
本文亮点
内容简介

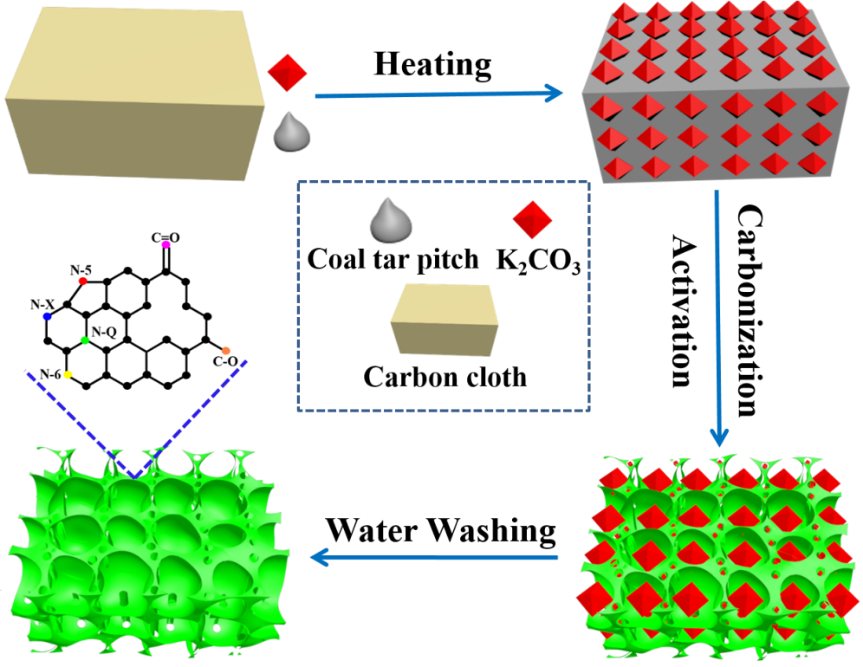

安徽工业大学何孝军团队与北京化工大学邱介山团队以富含芳环化合物的煤沥青为碳源，以碳布为基体，基于K2CO3的原位活化法，制备了一种N、O共掺杂的蛋盒状三维碳材料(EBC)。制备的EBC具有大的比表面积和开放的多级孔道结构，为电解液的吸附和输运提供了充足的活性位及传质通道，同时，碳质三维网络结构促进了电子的快速传导。在三电极测试体系中，EBC电极的面积比电容达39.8 μF/cm2；在水系对称超级电容器中，EBC电极的面积比电容达到27.6 μF/cm2且循环稳定性优异(50000次循环后，容量仅衰减1.9%)；在固态超级电容器中，EBC基电容器的能量密度可达0.0233mWh/cm2，展现出良好的应用潜力。
图文导读
I EBC的形貌和结构
以煤沥青为碳源，商业碳布为基体，采用K2CO3原位活化法，制备出N、O共掺杂蛋盒状的三维碳材料(EBC)。图1a-c显示合成的EBC材料为多级孔道结构的三维多孔碳。随碳化温度的升高，EBC的孔尺寸逐渐变大(图1b)；当温度达850 ℃时，蛋盒会裂开(图1c)。图1d-f显示EBC具有相互连接的三维结构。在K2CO3的作用下，850 ℃所得的EBC具有超薄的片状结构(图1f)。能谱分析结果表明C、O和N元素在样品中均匀分布，证明O和N原子被成功掺杂到三维蛋盒状材料中(图1g)。

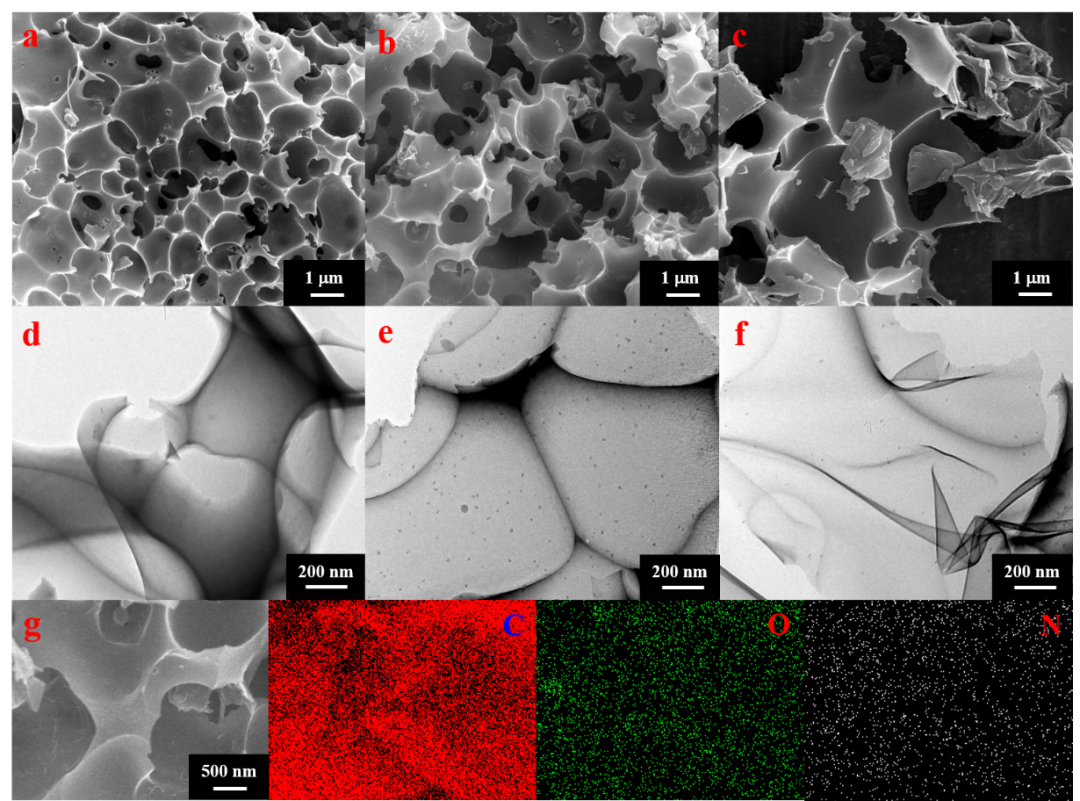

图1. (a)EBC750，(b)EBC800，(c)EBC850的SEM照片；(d)EBC750，(e)EBC800，(f)EBC850的TEM照片；(g)EBC800的EDS谱图。

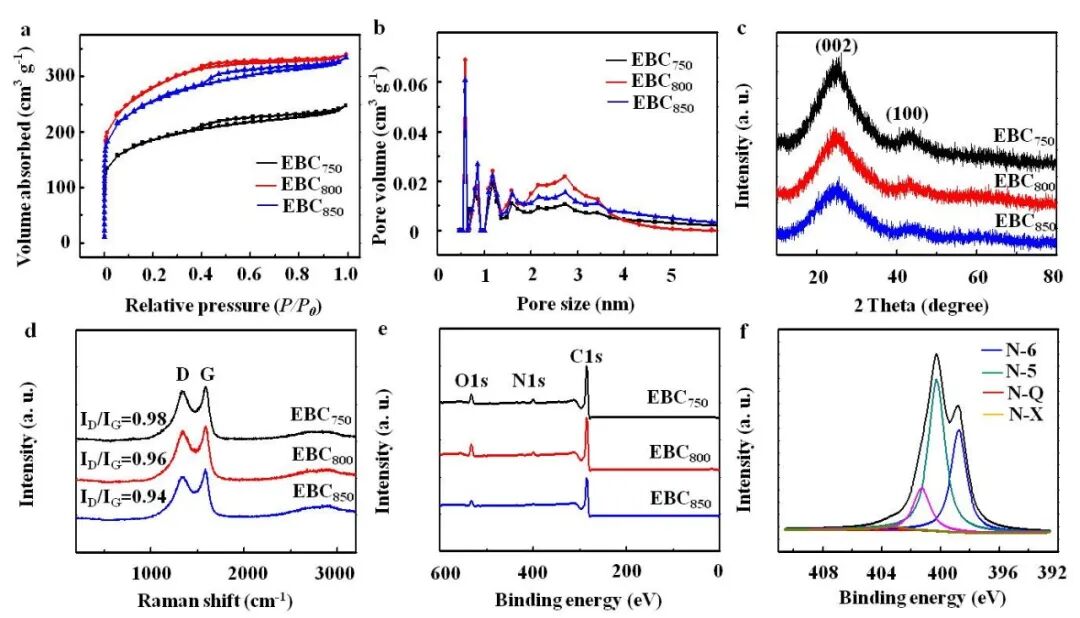

图2a，2b表明EBC中含有大量的微孔和少量的中孔；在储能过程中，微孔和中孔均是储存电解质的空间，中孔为离子快速传输提供通道。EBC中大部分孔的尺寸小于3 nm(图2b)。随碳化温度从750 ℃升高850 ℃，EBC的SBET从604 m2/g增加到854 m2/g，随后又减少到834 m2/g。与此同时，EBC的d002从0.3576 nm减少到0.3515 nm，Lc从1.1574 nm增加到1.2417 nm(图2c)。三个EBC样品的ID/IG值都较小，说明其石墨化度较高(图2d)。XPS分析表明N、O元素被掺杂到蛋盒状多孔碳中，其含量分别为3.55 at.%和8.21 at.%(图2e-f)。
II EBC电极的电荷存储机制
为弄清EBC电极的电荷存储机制和N、O杂原子产生的赝电容对总电容的贡献，在6 M KOH的水系电解液中，用三电极系统研究了EBC的电化学性能。样品的充放电曲线呈非完全对称的三角形(图3a)，表明由N、O官能团的法拉第反应产生的赝电容对总电容有贡献。EBC750、EBC800、EBC850在0.106 mA/cm2电流密度下的面积容量分别为37.0(223 F/g)、39.8(340 F/g)和29.5 μF/cm2(246 F/g)(图3b)。EBC800电极在10.6 mA/cm2的面积比电容达29.6 μF/cm2(253F/g)，在42.4 mA/cm2电流密度下保持为26.0 μF/cm2(222 F/g)。电容(C)可以通过公式计算：C=k1+k2t1/2，其中k1、k2t1/2分别表示表面电容效应(CE，源于EDLC)和扩散控制过程(CP，源于赝电容)。EBC750、EBC800、EBC850的k1和k2分别为155.03和1.16、242.35和1.39、159.62和1.35(图3c)。对于EBC800来说，CP对C的贡献随着电流密度的增加而减小。在相同电流密度下，EBC800电极的CE和CP值高于EBC750和EBC850电极。
III EBC在水系超级电容器中的电化学性能

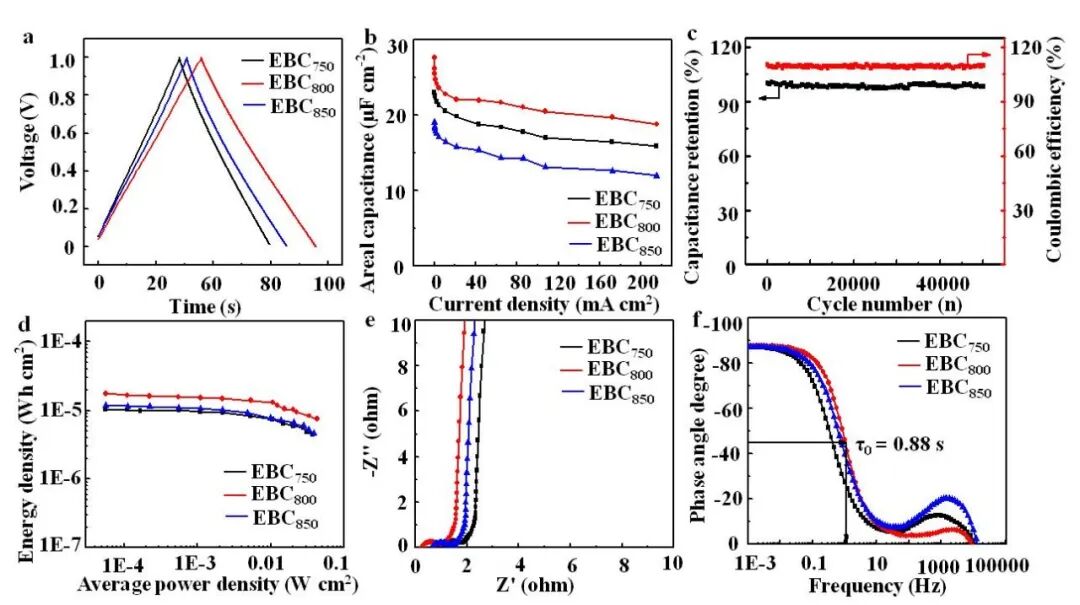

以6 M KOH为电解液，构筑了对称的超级电容器，研究了EBC电极的电化学性能。EBC的充放电曲线呈对称三角形形状(图4a)，这是一种理想的双电层电容(EDLC)行为；较低的压降，证明EBC具有高的电导率。在电流密度为0.1075 mA/cm2时，EBC750、EBC800和EBC850的面积比电容分别为23.0，27.6和19.0 μF/cm2(图4b)。在215mA/cm2的高电流密度下，EBC800的面积比电容仍高达18.8 μF/cm2。在10.75 mA/cm2的电流密度下，基于EBC800的超级电容器经50000次循环后，其比电容的保持率高达98.1％(图4c)，展现出优异的循环稳定性。基于EBC800的超级电容器，经50000次循环后，其库伦效率为109.7％。在0.056 mW/cm2功率密度下，EBC800基电容器的能量密度为0.01763 mWh/cm2(图4d)，其应用前景值得期待。EBC电极的Nyquist图由低频区的直线和高频区的半圆组成(图4e)，低频区的直线意味着理想的电容行为；短的Z'轴截距和小的半圆直径，表明EBC800电极有较低的内部欧姆电阻和电荷转移电阻，这与EBC独特的3D相互连接的N、O共掺杂蛋盒状结构有关。Bode图(图4f)显示三个样品的相位角都接近90°，这是一种理想的EDLC行为。EBC750、EBC800和EBC850在-45°相位角处的特征频率(f0)分别为0.42、1.14和0.76 Hz，对应的松弛时间分别为2.38、0.88和1.32 s(τ0，τ0=1/f0)；EBC800松弛时间最小，表明EBC800电极具有最快的充放电速率。
图4. (a)1 A/g电流密度下的充放电曲线；(b)不同电流密度下的面积比容；(c)EBC800基超级电容器循环50000次后容量保持率和库伦效率；(d)Ragone图；(e)Nyquist图；(f)Bode图。

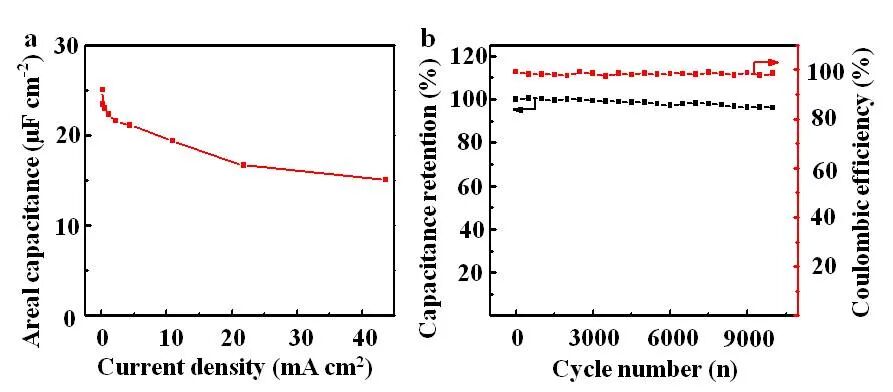

IV EBC在固态超级电容器中的电化学性能
