最近Jerry接到一个原型开发的任务，需要在微信里调用ABAP On Premise系统（SAP CRM On-Premise）里的某些函数。具体场景和我之前的公众号文章 Cloud for Customer和微信集成系列教程 描述的场景类似。

区别之处在于Cloud for Customer(C4C)是一个云解决方案，其OData Service/Web Service能够直接被Internet网络上的其他应用消费。而我最近要做的原型开发，需要消费的函数位于部署在Corporate Network里的ABAP On-Premise系统里，无法直接被Internet应用消费。

为了确保Internet应用能够访问Corporate Network系统里的服务，我们需要用到SAP Cloud Connector, 作为一个沟通桥梁。

这篇文章我假设的场景是：开发一个Java Web应用，部署在SAP Cloud Platform（云平台）上。用户在手机微信里访问该应用，调用ABAP On-Premise系统里的函数。

这个场景的主要实现步骤：

1. 下载安装并配置Cloud Connector。Cloud Connector需要和ABAP On-Premise系统同样位于Corporate Network。

2. 在SAP云平台上完成必要配置，同Cloud Connector建立连接。

3. 开发Java Web应用，部署到SAP云平台。

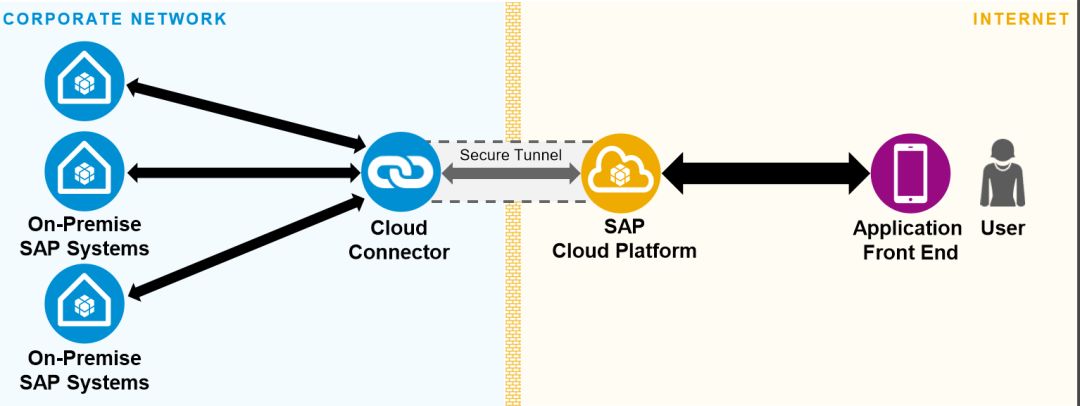

架构图如下所示。

下面是详细步骤介绍。

1. Cloud Connector的安装与配置

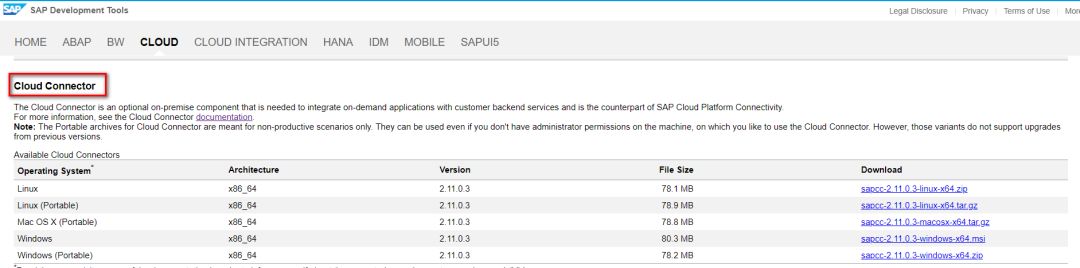

下载地址：https://tools.hana.ondemand.com/#cloud

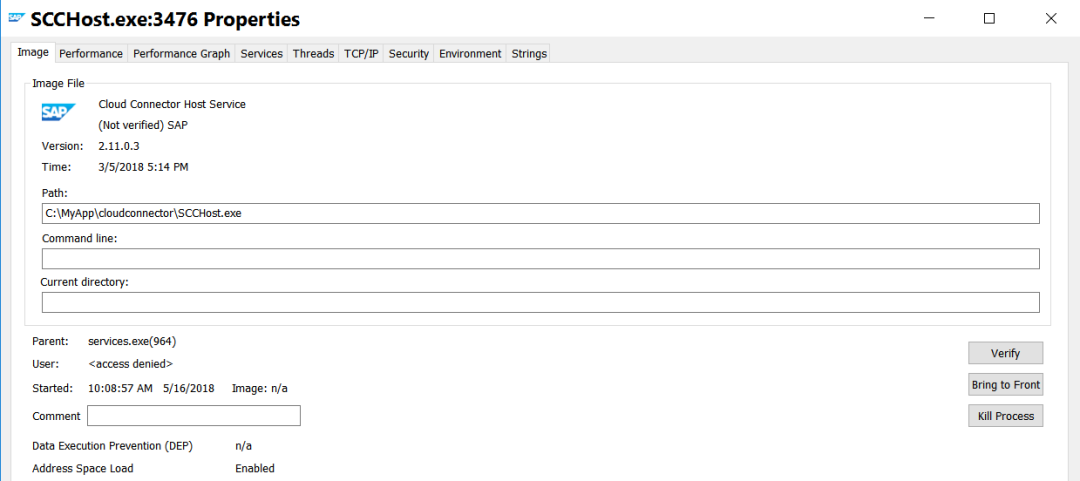

安装完成后启动Cloud Connector，确保在操作系统的服务列表里看到Cloud Connector对应的服务：

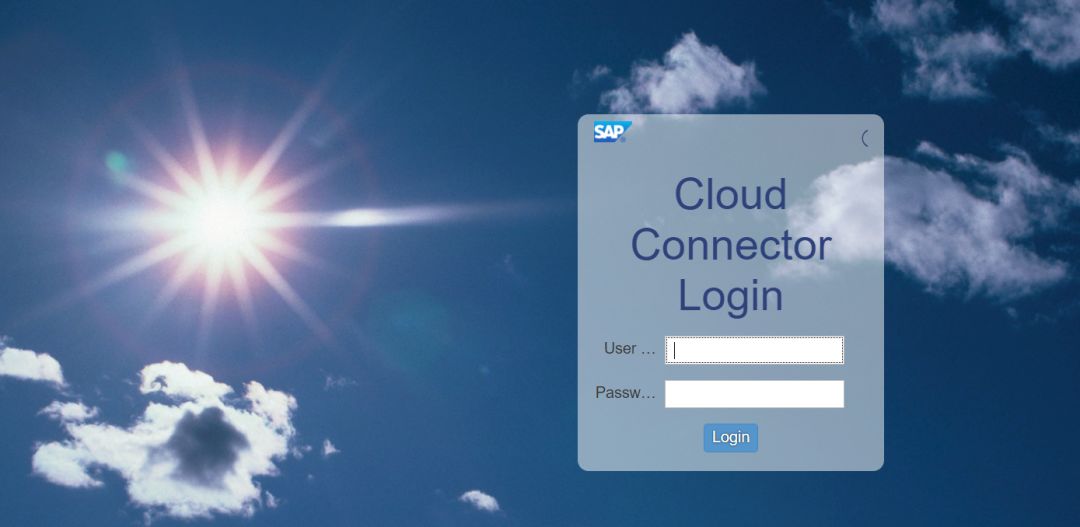

Cloud Connector的登录界面：

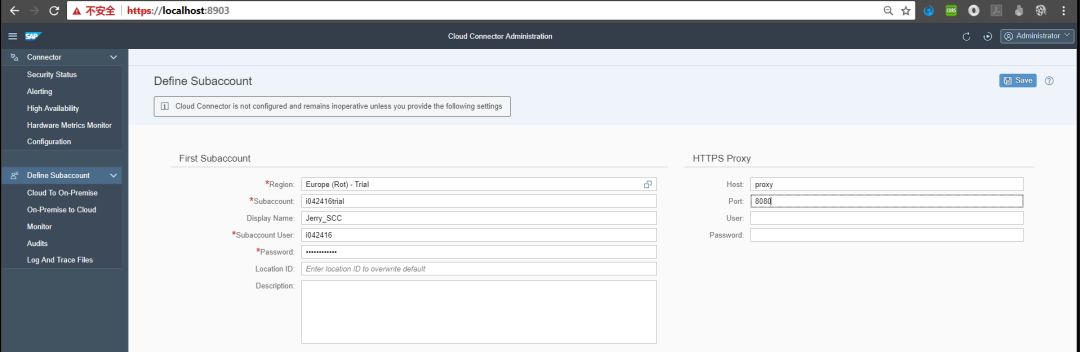

新建一个Connector实例，我命名为Jerry_SCC。Region和Subaccount需要指定成需要连接的SAP云平台的对应字段，这样才能将该Connector实例同对应的SAP云平台建立关联关系。

Connector实例创建并保存后，如下图所示。点击下图左边Jerry_SCC下面的菜单"Cloud To On-Premise"：

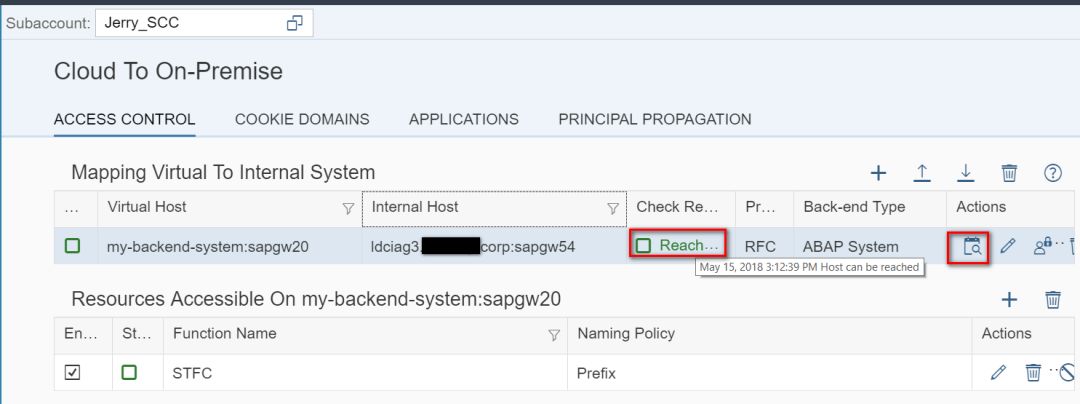

在这个界面创建从虚拟系统(virtual system)到ABAP On-Premise系统的一个映射关系。我创建的虚拟系统名称为my-backend-system, 映射到一个SAP内部ABAP系统AG3。访问协议(Protocol)指定为RFC。点击检查按钮，如果ABAP系统的信息维护无误，该ABAP系统的状态会被标记为Reachable（可访问）。

Function Name为STFC，Naming Policy为Prefix，意为AG3系统里所有以STFC开头的函数均能通过该Connector实例被访问。

至此Cloud Connector配置完成。

2. SAP云平台上的配置

前一步Cloud Connector配置完成后，在SAP云平台的Cloud Connectors标签页就能看到配置好的实例了。

这一步需要在SAP云平台上创建一个Destination以便Java程序使用。这个Destination和ABAP Netweaver事务码SM59创建的Destination作用相似。

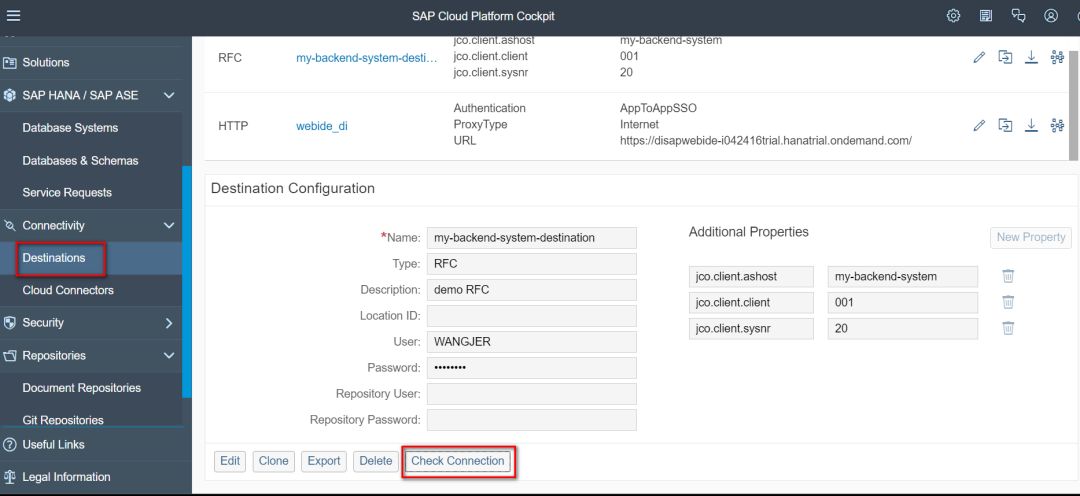

仿照下图的设置明细创建一个Destination。我的Destination名称为my-backend-system-destination, 这个Destination会在下一步被Java应用消费。注意User和Password需要维护成ABAP On-Premise系统对应的用户名和密码。

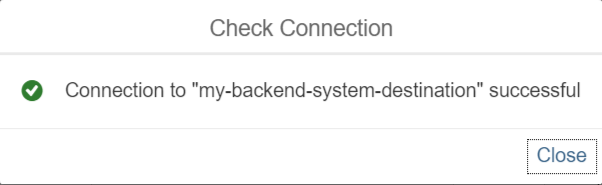

点击按钮Check Connection，确保该Destination工作正常。

3. 开发Java应用，使用第2步创建的Destination

该Java应用的全部源代码在我的github上：

https://github.com/i042416/cloudconnector

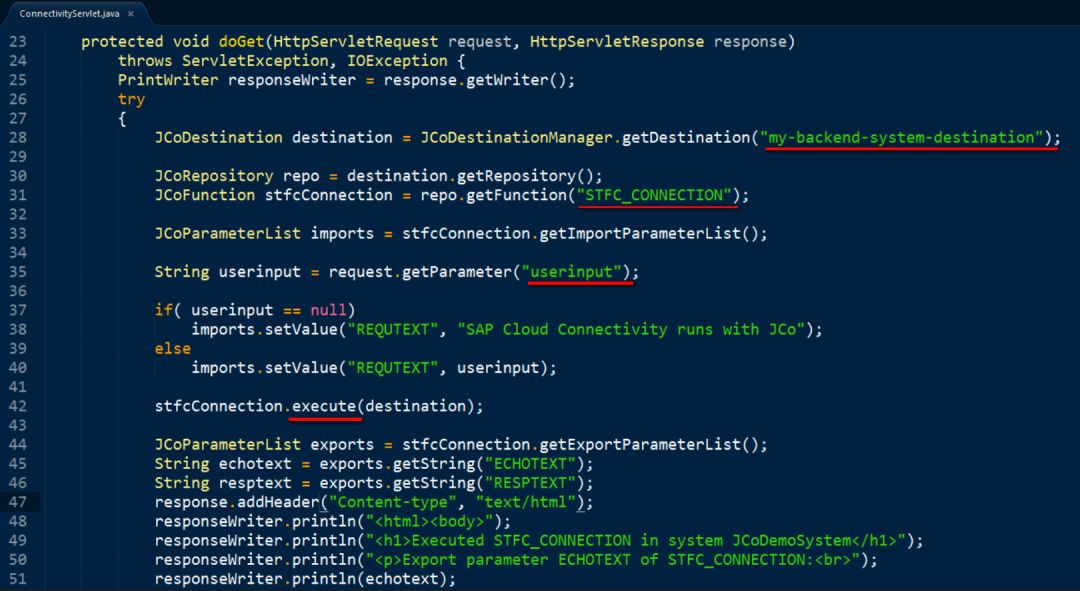

这里只讲解核心代码：

(1) 第28行根据Destination名称拿到其实例，名称在第2步SAP云平台的配置里指定。

(2) 第31行，拿到ABAP函数STFC_CONNECTION的句柄。

(3) 第35行，拿到用户从浏览器url里传进来的输入值。

(4) 第38行，将从第35行拿到的用户输入赋给STFC_CONNECTION的输入参数REQUTEXT。

(5) 第42行，执行ABAP函数。

(6) 第45, 46行，得到ABAP函数执行结果。

将这个Java应用从Eclipse部署到SAP云平台。具体步骤参考我的知乎文章：

使用Eclipse开发Java应用并部署到SAP云平台

https://zhuanlan.zhihu.com/p/36117612

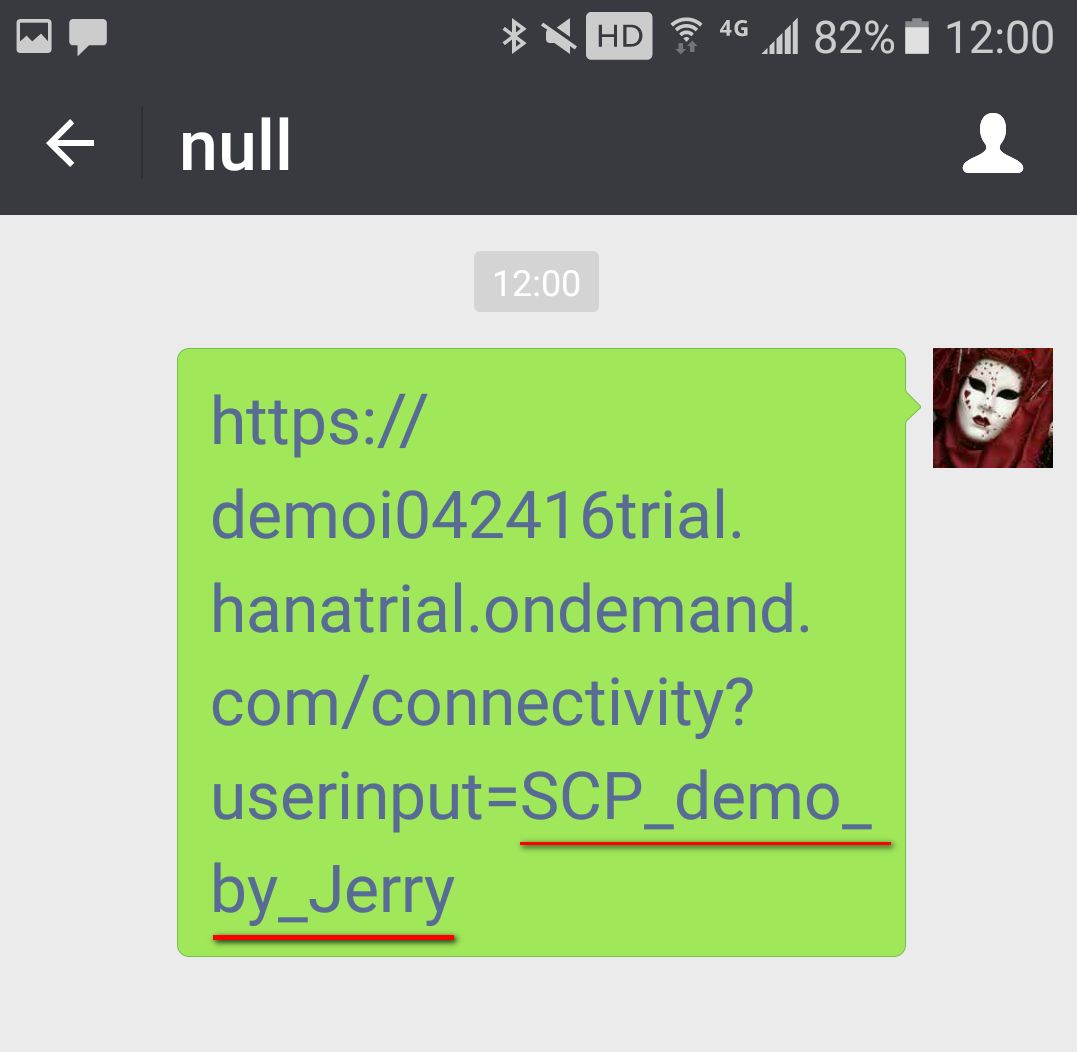

在微信里测试一下：

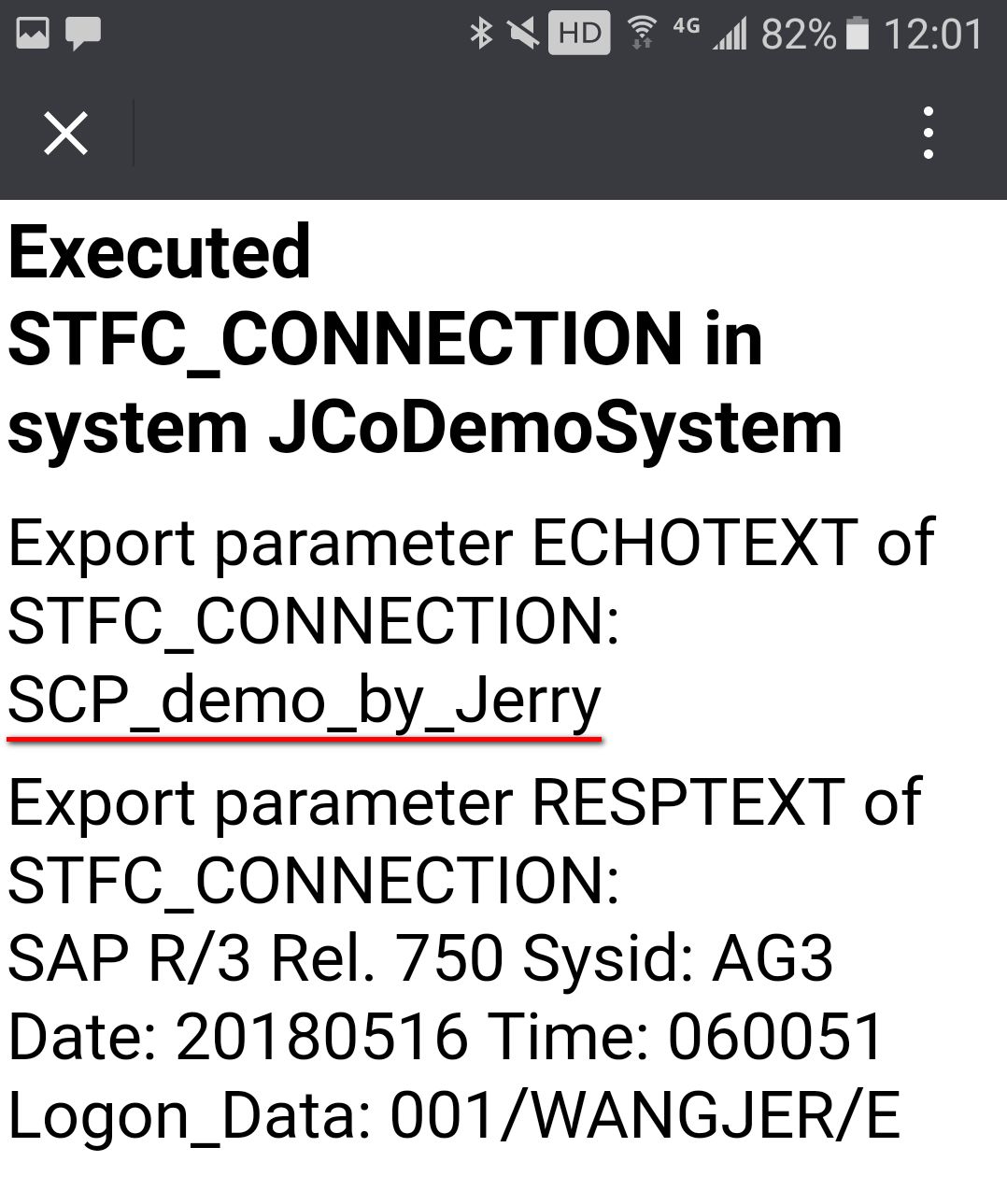

输出：

在ABAP系统的STFC_CONNECTION函数体内设置断点，在ABAP调试器里也能观察到从微信传进来的用户输入：

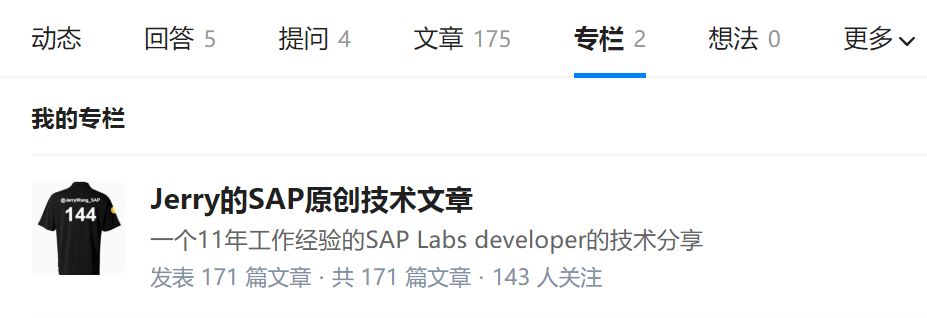

我在我的知乎专栏上写了很多关于SAP云平台的文章，欢迎关注。
