土耳其无人机与“铠甲”防空系统激烈对抗

远望智库技术预警中心侯兵编译

不久前在叙利亚伊德利卜、利比亚的鏖战中，土耳其无人机与俄制防空系统（主要是“铠甲-S1”弹炮合一防空系统）上演了激烈的对抗。俄“军事评论”称，现在并不掌握完整的细节，但根据已获取的信息可以得出结论：双方的对抗相当惨烈，互有损失。我们不想拘泥于被击落的无人机、被摧毁的防空系统究竟有多少，而重点分析无人机如何成为现代战争的主要手段之一。

一、无人机战术

土耳其针对“铠甲”防空系统使用了哪些装备？运用何种战术？

众所周知，针对叙利亚、利比亚的俄制防空系统，土耳其使用了“巴伊拉克塔尔TB2”、“安卡”无人机。

根据实用升限，分为低空、中空和高空无人机。“巴伊拉克塔尔TB2”、“安卡”属于中空无人机，升限分别为8200、9000米。土耳其下一步准备列装高空无人机。

“安卡”无人机由国营企业研制，而天才工程师、“土耳其西科斯基”巴伊拉克塔尔研制了“巴伊拉克塔尔TB2”，他是私营公司所有人，十分重视无人机的隐身性。实现了量产（约200架），应用广泛。与“巴伊拉克塔尔”相比，“安卡”RCS更大，隐蔽性更差，但机载设备能力更强。

“巴伊拉克塔尔TB2”是一种打击型无人机，携带4枚导弹，杀伤距离14千米。安装光电雷达红外成像仪、日间摄像机、激光测距仪或合成孔径有源相控阵雷达，可以截获地面机动目标。“巴伊拉克塔尔”没有安装电子对抗吊舱（“安卡”可能安装了）。

土耳其使用多种型号的无人机，包括携带电子对抗吊舱的“安卡”，高效运用无人机蜂群战术，群内分工明确：一部分无人机负责释放干扰，另一部分对目标实施侦察，而打击型无人机将其消灭。为了实施侦察，低空（几百米）飞行，通过在安全距离、高度飞行的中继无人机与控制站保持联络。地面雷达只能在较近的距离上锁定无人机，而携带导弹的无人机可以发起自杀式攻击，消灭敌人。也可以使用专门的自杀式无人机。

二、无人机搜索、攻击“铠甲”

关键问题：“巴伊拉克塔尔TB2”的RCS究竟是多大？没有这一数值，无法分析其与防空系统的对抗。据俄方分析，外挂点上没有导弹时，“巴伊拉克塔尔TB2”的RCS为0.01-0.1平米之间。土耳其当然不会公布RCS，只是说RCS很小。俄方确定这一数值的依据是什么？

有几个理由：

- 采用隐身技术研制的现代无人机RCS一般为0.01-0.1平米；

- 希腊人曾经使用自己的雷达锁定了“巴伊拉克塔尔”，认为其RCS与F-35战斗机基本相当；

- 无人机外形显示，设计时充分考虑了如何减小RCS；

- 土耳其为F-35提供配套时，可以接触到先进的吸波材料；

- 假如土耳其无人机的RCS很大，不可能成功对抗俄制防空系统。

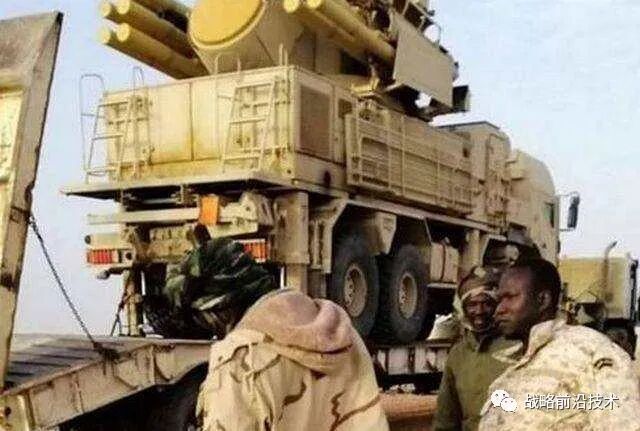

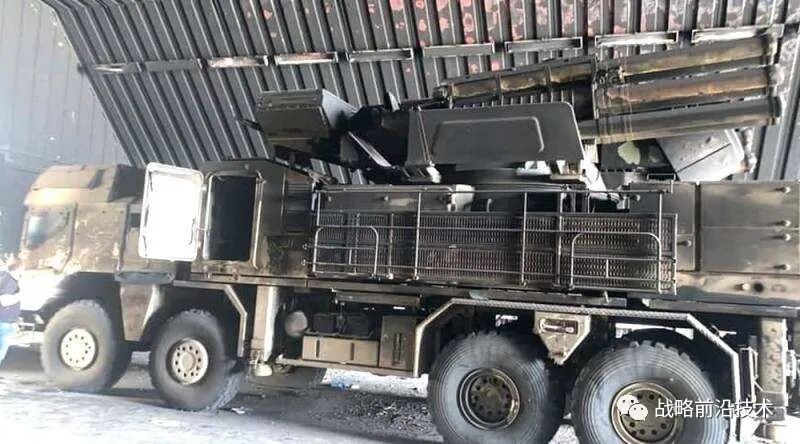

“巴伊拉克塔尔”的信息足够清晰了，“铠甲-S1”呢？可以距离35千米发现RCS为2平米的空中目标。这就是说，“铠甲”的雷达可以距离9.3-16.5千米发现土耳其的无人机。“铠甲”导弹的射程是20千米，光学雷达可以在12千米跟踪“巴伊拉克塔尔”这样的目标。“铠甲”在利比亚的使用饱受诟病，声称这一系统的出口型性能较差。俄军专家认为，这未必与事实相符。

土耳其使用无人机优先完成两类基本任务：侦察、打击任务。中空无人机的典型侦察任务——在约6000米高度完成飞行。这种情况下，“巴伊拉克塔尔”的机载雷达在水平方向至少7千米可以锁定“铠甲-S1”。最佳条件下——距离15.3千米。

无人机光学雷达发现“铠甲”的距离不是常数，取决于诸多因素：照明度、大气干扰、伪装的使用、摄像机的配置等。“巴伊拉克塔尔”上安装了美国Wescam CMX-15D军用光学雷达，其性能众所周知。多国军民领域使用这一光学雷达。在Youtube上可以轻而易举地找到视频，清晰地注明了距离。光学雷达日间摄像机最大发现距离：对于“坦克”类目标，根据说明书，探测距离可达80千米。没有必要论证这是否正确，视频很清楚，距离20千米可以看到车队。画面质量足以看清驾驶室里的司机。显然，按照光学雷达的性能，“巴伊拉克塔尔”优于“铠甲”，可以在“铠甲”导弹的杀伤半径之外将其锁定，也可处于其雷达探测范围之外。CMX-15D的激光测距仪可以在20千米内测距。20千米处于防空导弹的杀伤区之外，无人机可以准确定位防空系统。当然，光学雷达的工作取决于大气因素、伪装水平等，总之，无人侦察机有机会率先锁定防空系统，即握有主动性。然后打击型无人机投入战斗，从14千米朝防空系统发射惯导/GPS制导导弹。不一定非要对目标进行激光照射（当然可以照射）。这在很大程度上取决于操作员的训练水平，无人机有机会接近防空系统。此外，土耳其在叙利亚积极使用无人机蜂群战术，由KORAL、REDET EW电子对抗系统提供强力支援。“铠甲-S1”的抗干扰性较差，与“铠甲-SM”不同，仅采用无源相控阵雷达，只有一个工作频率（频率可以改变，但只能在预设的频段）。如果敌人使用隐身无人机，干扰十分有效。干扰功率与被掩护目标的RCS之间存在正相关。掩护隐身无人机所需的干扰功率仅为掩护米格-29（RCS=5平米）的50-500分之一。“铠甲”的导弹没有自己独立的导引头，依靠防空系统的雷达照射目标。如果干扰雷达获得相互矛盾的数据，即使发现目标，导弹也无法命中。只有目标离得很近、近距离抵消了干扰作用，才能命中目标（不久前的视频显示，在利比亚距离4千米击落了无人机）。

至于装备机载雷达的“巴伊拉克塔尔”方案，与光学雷达相比，拥有诸多优势。雷达可以对地形进行高分辨率扫描，普通的伪装、烟雾、云层等无法对其构成干扰。“巴伊拉克塔尔”可以安装有源相控阵微型雷达，如从法国进口、“莱昂纳多”集团生产的Picosar。分辨率为1米时，扫描距离20千米。分辨率为0.3米时，确保能锁定“铠甲”，此时Picosar的扫描距离可达14千米。在“安卡”无人机上安装了土耳其本国生产的尺寸更大、更强大的新型Sarper有源相控阵雷达，其参数目前保密，但显然优于微型雷达至少50%-100%。

土耳其正在试验Akinci高空无人机，“铠甲-S1”望尘莫及。Akinci升限12千米，根据宣称的战技指标，防空导弹只有在20千米以内才能击中它。Akinci将配备有源相控阵雷达，与“巴伊拉克塔尔”的微型雷达相比，可以在更远的距离上锁定地面目标，而且可以打击空中目标。Akinci可以使用射程达28千米的Jdam炸弹、射程250千米的巡航导弹和空空导弹。机载光学雷达也更加强大，能够在几十千米外发现地面目标，将构成严峻威胁。

三、结论

显然，“铠甲-S1”不符合现代要求，无法对抗先进的空袭装备，过于脆弱。为了应对新挑战，俄罗斯已经研制了配备有源相控阵雷达的“铠甲-SM”新型防空系统。在能力方面（探测距离、抗干扰性、射程等参数）远胜旧版本。防空系统只是被动防御装备，被动防空无法战胜航空兵，因为航空兵可以建立局部的压倒性力量优势。使用新一代防空系统无法彻底消除无人机的威胁。采用合成孔径雷达的无人机可以从15000米以上的高度（例如RQ-4可以在18000米的高度）锁定并毁伤地面目标，新型“铠甲”、“道尔”的地空导弹奈何不了它。携带先进雷达的“巴伊拉克塔尔”无人机也是如此：可以爬升至6000米标准高度，升限8000米，大大缩短了地空导弹的射程。

二十一世纪的战争已经迫在眉睫。与有人机不同，无人机可以在战争中肆无忌惮地大量使用。由于采用先进电子技术、隐身技术，无人机已成为一种强大的作战力量。采用先进的通信系统（如卫星通信、无人机与控制站之间通过中继无人机转信），干扰很难将其压制。无人机的续航时间长达数昼夜（“巴伊拉克塔尔”—27小时），可以在前沿长期巡逻，保证对目标实施不间断侦察（对于毁伤时敏性目标十分关键），对敌人发起攻击，与有人机相比，拥有诸多优势。无人机对防空系统的攻击，无论成功率多高，如果防御方没有制空权，这一威胁严重存在。这意味着其他地面装备也将遭到猛烈攻击，这是不能允许的。防空系统的主要任务并不是自卫，而是掩护地面力量免遭来自空中的打击。显然，在利比亚亲土耳其的势力正是在无人机（已替代有人机）的大力支援下发动进攻，而且进展顺利。在叙利亚正是无人机的使用阻止了阿萨德对伊德利卜的攻击。

无人机使用还有一个重要问题。进攻方可以允许无人机在作战中大量损失，使用无人机蜂群攻击狭窄的前线地段。在大量消灭防空系统、地面装备的情况下，防线不可避免地土崩瓦解，防御方将丧失主动权，一溃千里，在利比亚正是如此。可以迅速生产无人机，土耳其军队已列装近120架“巴伊拉克塔尔TB2”。无人机即使被击落，政治损失也很小。假如一架有人机被击落，通常会引起公众热议，对领导激烈批评，而损失多架无人机也不会导致类似后果。飞行员不会丧生。为了抵御密集空袭，需要使用大量防空系统建立密集的梯次防空配系，而使用携带导弹的无人机效益更高，可以对敌人的地面力量发起高效攻击。

最近的武装冲突表明，研制隐身打击型无人机、弹药，并为无人机配备有源相控阵雷达应成为军队建设的优先发展方向。当然也要十分重视地面装备的伪装，采用新型吸波材料和其他伪装手段。
