英国“天空之墙”用发射网捕捉无人机

远望智库技术预警中心侯兵编译

随着无人机（包括民用轻型多旋翼无人机）的突飞猛进，反无人机问题迫在眉睫。存在不同原理的对抗、拦截方式。英国OpenWorks Engineering公司的产品特立独行——SkyWall（天空之墙）100榴弹发射器及其产品族。

1、竞争优势

2016年OpenWorks Engineering公司首次展示了SkyWall 100系统，公布了基本信息，演示了这一系统如何工作，引起了专家、公众浓厚的兴趣，后来实现了量产，向首批用户供货。

目前的各类反无人机系统存在诸多不足：专用电子对抗系统会干扰周围电子设备的工作，一些情况下无法使用。轻武器或其他动能系统有可能造成严重的附带损伤。此时可以摧毁无人机，但找到它的恶意操作员却很困难。

研制SkyWall 100时充分考虑了上述不足，因此设计思想是用网捕捉无人机。通过使用专用弹药和火控系统，保证捕捉目标，却不会对周围设施造成损失，而且可以迫降没有遭受严重损坏的无人机。

在禁止无人机飞行的各类设施、地区（军事基地、民航机场、大型活动场地上空等）SkyWall 100榴弹发射系统可以大显身手。操作十分简单，对周围人员足够安全。

2、反无人机榴弹发射器

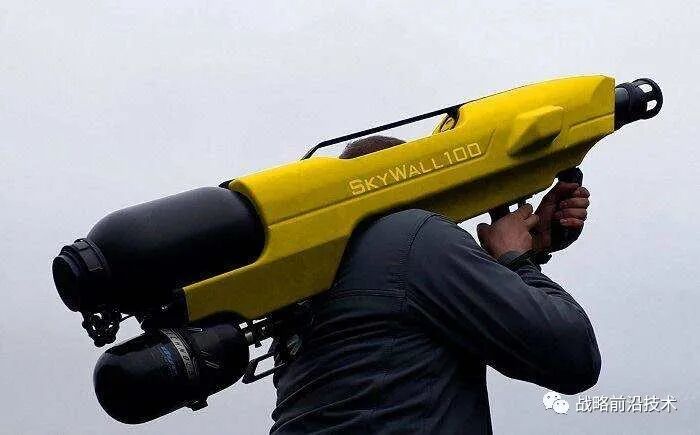

SkyWall 100系统及其改型包括不同用途的装备，基础是配备光电瞄准模块的发射装置，采用榴弹发射器形式，可以肩扛发射。系统总长1.3米，高、宽（不考虑瞄准具）均为300毫米，重量12千克。系统可以拆解后使用硬箱运输。

SkyWall 100榴弹发射器采取塑料外壳，外形十分科幻。壳体内部是轻型身管。打开后部口盖可以装填榴弹。前部身管下方是射击控制机构，系统尾部下方是可更换压缩气瓶。

通过开启阀门、从气瓶供气实现弹药的发射。气瓶的压力达到4500磅/平方英寸（306个大气压），可以发射榴弹，射程120-200米，射高90-100米。一个气瓶可以保证几次发射，此后需要更换。

瞄准系统具备光电、激光测距通道，能够自动跟踪空中目标，测距并校准射击。此外，瞄准具通过身管上的程控器向榴弹电子设备发送数据。

瞄准具和榴弹发射器保证攻击小尺寸无人机（无人机飞向射手时，系统对目标运动速度的要求是不超过15米/秒，横向运动速度不得超过12.5米/秒）。最小射程，取决于榴弹的工作原理，约10米。最大射程取决于弹药的类型。射击后重新装弹（不更换气瓶时）不超过8-10秒。

3、弹药清单

榴弹发射器可以发射5种型号、性能各不相同的弹药。为用户提供3种“实”弹和2种训练弹，可以选择最适合当前任务的榴弹，对射手进行训练。

SkyWall 100实弹采用流线型壳体，内装角加重网和简易电子元件。弹体细管型尾部带尾翼。训练弹结构相同，只是弹体不可拆卸，里面没有网。

射击前榴弹获取距目标的距离数据，此后按计算轨迹飞向目标。在规定的飞行点自动装置打开弹体，射出面积达8平米结构牢固的网，会罩住无人机并缠住其旋翼。网上可以配备降落伞，保证被罩住的无人机安全下落。

各种榴弹的性能有所不同。例如，SP10能够距离150米捉住无人机，而它的网没有降落伞，无法保证软着陆。SP40可以捕获并使用降落伞迫降无人机，但其最大射程约为120米。基于上述弹药制造了TR10和TR40训练弹。带网榴弹SP40-ER或SP90的作用距离达到200米，并可保证目标完好无损。

4、整装待发

这一系统迅速引起了潜在用户的高度关注。例如，2018年据报道，SkyWall 100已用于柏林航展的安保，并纳入拦截各类目标（包括轻型无人机）的多要素防空系统之中。

今年美军已经展开SkyWall Patrol系统试验。五角大楼对反无人机装备（特别是不会危及周围设施的系统）饶有兴趣。经过所有必要试验后，SkyWall的新方案很可能列装，令其他轻型防空装备如虎添翼。

列装美军可能有意想不到的收获，将创下公司最大的订货纪录。此外，其他国家也可能对这一系统感兴趣，将带来额外的收入。

5、成功绝非偶然

OpenWorks Engineering公司的SkyWall 100产品赢得了客户，并已投入使用。潜在用户兴趣浓厚的原因显而易见。对于解决现实问题，这一成果足够简易、有效，而且没有特别的限制。

采用特殊“网”弹药的榴弹发射器能够在几十、几百米半径内有效捕捉小型无人机，然后将其迫降用于进一步研究。而且射击、准备并不复杂。其他研究成果尚不具备类似工作、使用性能，SkyWall 100在同类产品中鹤立鸡群。

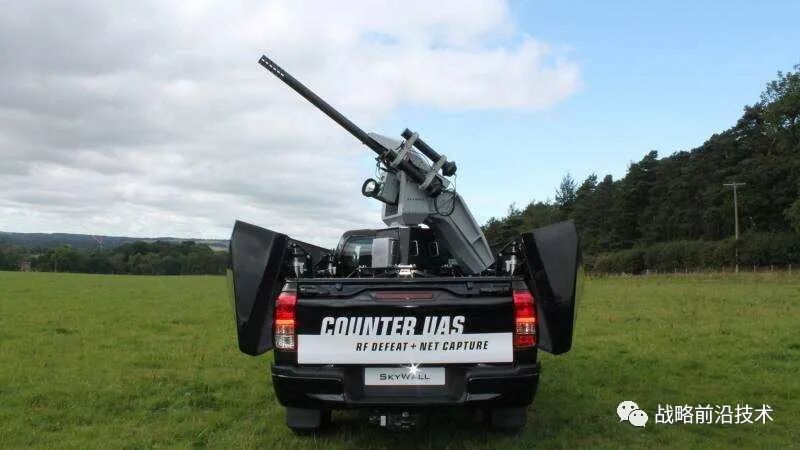

OpenWorks Engineering公司正在加紧研制各类反无人机系统，基于SkyWall 100研制了SkyWall Patrol。此外，公司为固定、机动式平台研制了SkyWall Auto自动旋转架。各类机构可以使用这一系统高效防护规定地区免遭无人机的攻击。

目前正在研制各类反无人机系统，并推向市场——能够压制、消灭或迫降无人机。SkyWall族的商业成功表明，发射网捕捉无人机相当有效，可以满足潜在用户的要求。
