要命的电子战——反辐射导弹发展综述

来源:国际电子战（ID:EW21cn）

编译:王燕

常规武器中很少有像反辐射导弹（HARM）这样会引起敌方部队高度恐惧的。在海湾战争中，F-4G和EA-6B机组在发射反辐射导弹时，通常会在电台中呼叫“大酒瓶”（Magnum） ，后来，伊军雷达操作员只要一听到“大酒瓶”，就会立马关机。

只要战场上部署了HARM，敌方的就不得不准备快速撤离并隐蔽。自从反辐射导弹1985年在美国海军、1987年在美国空军具备初始作战能力以来，这种状况一直都存在。

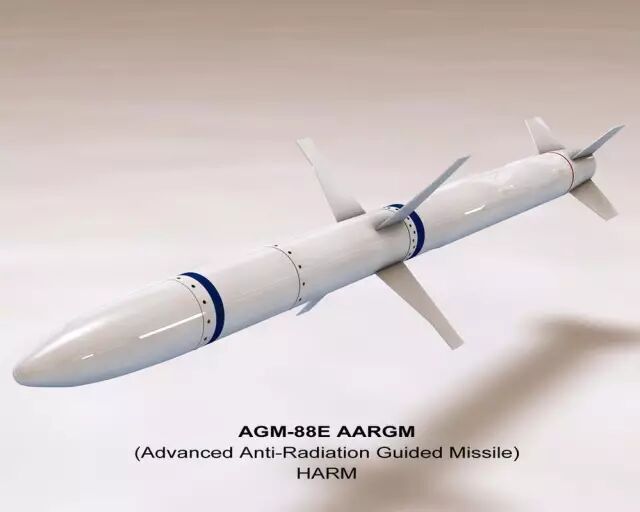

AGM-88E

        美国海军是AGM-88系列导弹的主要用户。新型的AGM-88E“先进反辐射制导导弹”（AARGM）目前已部署在美国海军、海军陆战队和意大利空军中。AARGM由美国轨道ATK公司和位于意大利的欧洲导弹集团（MBDA）合作研制，对标准HARM进行了极大改进，提高了性能，导弹长64英寸（64× 25.4cm），可以由F/A-18、F-16、EA-18G、EA-6B、“旋风”和F-35等战机携载。

 AARGM在2012年达到初始生产能力，它采用了频率覆盖范围更大的先进数字式反辐射自动寻的（ARH）传感器、GPS/INS以及用于末制导的毫米波—雷达综合导引头。由数字地形高度数据库（DTED）辅助的GPS/ INS限定了导弹的打击区域，从而避免了附带损伤。

轨道ATK公司防御电子系统部武器与先进项目开发主官Mike Stuart先生说：“AARGM在2000-2001年开始研制时，最初只采用了GPS反辐射寻的方法来确保目标区域有限且可控。但是，美国海军认为，压制虽然重要，但敌方通过开、关其雷达仍能维持其作战效果。为此，我们开发了GPS干扰机，增加了毫米波目标瞄准能力，拥有了优先选择摧毁还是压制的能力”。

美国海军空中系统司令部“直接与时敏目标打击武器”项目经理Albert Mousseau上校说：“实际上这取决于每个军种的具体需求，但海军认为只压制则意味着威胁始终都存在，因此选择在进行压制的同时具备摧毁能力，而不必反复应对同一威胁”。

最终方案是利用GPS的优势使武器对准特定目标区域，不仅可以防止附带损伤，而且还能降低出错率，使反辐射寻的导引头能够更快、更精确地进行辐射源寻的。此外，还增加了毫米波导引头，即使目标雷达关机仍能主动寻的目标，使威胁系统无处可逃。

Stuart先生说：“所有项目都随着威胁的发展而演进。这样，当导引头能应对所面临的各种威胁时，就能跟踪威胁并与之交战。美国海军认为必须不断改进传统的HARM，引入数字接收机和共形阵列，增加毫米波末制导雷达。”Mousseau上校说：“引入这些设备可以提高效能，满足能力文件中规定的需求，尤其是对抗威胁关机的情况”。

AGM-88EAARGM的生产将会持续一段时间。美国海军已经授出全速率生产5合同，并将继续授出未来几年的生产合同，直到基线AARGM的数量达到其所需要的数量。

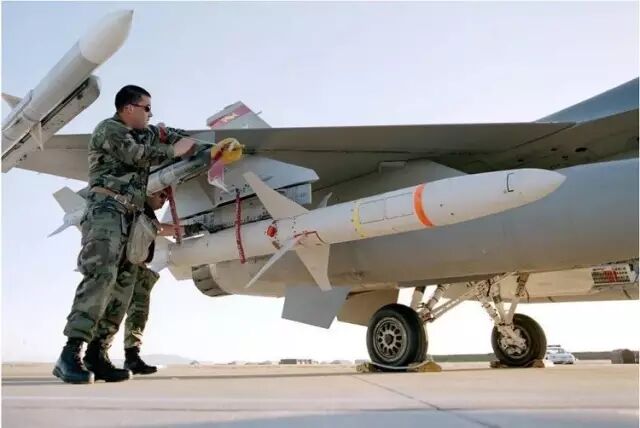

HCSM

美国空军采取了与海军不同的发展道路，它对现有HARM系统进行了升级。这并不意外，因为美国空军已经没有专用的、配备反辐射导弹的电子攻击/对敌防空压制/对敌防空摧毁任务平台了。

美国空军放弃AARGM，转而与HARM导弹制造商雷声公司签订合同，对现有HARM导弹的控制段进行改进。该项目称为“HARM控制段升级”（简称HCSM）。最终型号为AGM-88F，2013年开始生产，2016年完成，共生产了650枚导弹。

与AARGM相同的是，HCSM也增加了GPS接收机、惯性测量装置，以及飞行计算机。与AARGM不同的是，美国空军没有选择增加或改进导弹的现有导引头模式，也没有增加毫米波雷达指示系统。雷声公司HCSM项目主管Jack Roosa先生说，“HCSM能为发射后的导弹提供地理特征和高精度GPS定位，提高了杀伤力和效能。GPS/INS还能使敌方所用的战术对抗措施失效，并能降低在作战行动中造成附带损伤的概率”。

2016年8月，美国空军试射了两枚HCSM型反辐射导弹，均直接命中目标，试验获得极大成功。

目前，美国空军正在F-16飞机上试飞AGM-88F，雷声公司还与无人机平台生产商讨论了在无人机上集成该系统的可能性。“2016年，我们研究了在无人机上集成和使用HARM的可行性，未来继续进行该项研究”。

在2017财年预算文件中，美国空军HCSM项目的总费用为7220万美元，共采购650枚导弹，每枚导弹11.1万美元。海军计划在2017财年采购253枚AARGM导弹，总费用为1.782亿美元，每枚导弹70.4万美元。

AARGM-ER

美国海军于2016财年公布了增程型AARGM（AARGM-ER）项目，主要目的是为系统提供远程能力。Mousseau上校说：“不断变化的威胁其覆盖范围在持续增大，。应对方法之一就是扩展我们武器的射程，AARGM-ER就是海军在未来几年达成这一目标的典型项目。扩展AARGM的射程不仅能增强搭载飞机的生存能力，而且能提高武器本身在末段的生存能力。”

AGM-88EHARM以及AGM-88E AARGM和AGM-88F HCSM都采用相同的推进系统，因此其射程基本相等。但是，AARGM-ER的射程将比目前所有的系统都远。

AARGM-ER项目还包括改进导弹设计，以便装载在F-35A和F-35C上。美国海军空中系统司令部“直接与时敏目标打击武器”项目办公室正致力于确定所需的改进。“首先，要将导弹装配到飞机内部，就必须缩小目前武器系统的尺寸，AARGM太长了。还必须去掉其中部的机翼，很可能会将其移到导弹的尾部作为尾部控制系统”。此外，由于目前的导弹均采用轨道发射系统（飞机内装不支持），所以必须采用不同类型的武器投放装置来发射导弹。

2017财年预算请求包括4310万美元的AARGM-ER研发测试评估资金。至于最终采购的系统数量，Mousseau上校说，“我们已给工业部门提供了一个范围，但是还没有确定的数量。”AARGM项目的意大利合作方被通告可以决定是否愿意参与美国海军的武器系统升级计划，但至今他们还没有参与AARGM-ER项目。

未来发展

Mousseau上校总结说：“随着威胁的发展，海军将不断增强反辐射寻的能力，同时与操作人员保持密切联系，及时了解武器系统的改进需求，包括任务规划、训练支援、人机界面等。然后，与资源供给方和需求方合作，寻求资金以支持所需的改进。”

值得关注的一个领域是扩展反辐射寻的武器的目标集。先进综合防空系统目前面临的挑战必定会使其将注意力从监视和目标瞄准雷达转移到射频指控系统和网络上。

雷声公司的Roosa说，“HARM能瞄准通信等其它类型的信号。如果它在HARM导弹可接收的范围内辐射射频能量，导弹就能瞄准它。HCSM能使飞行员瞄准低功率辐射源，敌方会变得更聪明并且试图降低信号输出，如果知道辐射源的位置，就能基于GPS/INS能力使导弹飞行到可以接收到低功率信号的地方。通常，如果它发射信号，它就会被瞄准。”

Mousseau上校说：“这是一个包含了整个电子战战场的复杂环境，有可能进入射频频谱的任何东西只要位于合适的频段都可能被瞄准。可以利用多种手段和机会来破坏威胁完成其任务的能力。无论采用动能还是非动能方法，如果审视美国及其盟军的能力范围，将会发现不只存在一种系统，如AGM-88武器就是各种系统的组合，它们协同工作以实现希望在末段达到的动能效果”。

轨道ATK公司的Stuart解释说，采用GPS/INS导航和毫米波雷达导引头技术的AARGM提供的优势之一就是能扩展目标集。“就扩展纯反辐射目标集而言，我认为海军采用毫米波是一次革命，因为它不仅能对付雷达本身，而且能对付在目标区所发现的任何东西。如果先发现雷达，雷达显然就是最高优先级目标，但也能应对通信及其支持设备。问题是现在我们还能扩展什么？海军已经迈出了第一步，其AARGM-ER项目进一步提高了威胁响应能力和抗反辐射能力，我们必须不断寻求增强生存能力的各种途径”。

Mousseau上校强调，“无论是基线型HARM、HCSM HARM还是AARGM，这些先进的武器系统很容易根据威胁变化进行升级。我们可以不断测试和了解威胁变化，用软件或数据文件升级武器系统。HARM的灵活性很大，每当威胁发生变化时，不必开发新的武器系统，在武器系统内进行最少改进或仅修改数据文件就能灵活升级，这是反辐射武器的重大优势”。

再谈反辐射导弹

来源:国际电子战（ID:EW21cn）

 原作者《电子防御杂志》主编 John Knowles

反辐射导弹（HARM）属于电子战武器库中非常独特的一类，它既是动能武器也是非动能武器。

从1991年海湾战争以及1990年代前南斯拉夫地区的空战来看，敌方雷达操作员普遍对HARM心存畏惧。海湾战争期间，盟军发射HARM导弹对伊拉克SAM阵地成功地实施了打击，几周之后，伊军逐渐掌握了一个规律，就是当美国空军F-4G“野鼬鼠”和海军EA-6B“徘徊者”准备发射HARM时，其机组通常会在通话中呼叫“大酒瓶”（Magnum）。于是，伊拉克防空人员一旦从电台听到“大酒瓶”，他们就会立马关闭雷达。由此可见HARM的威力。到海湾战争结束前，盟军飞机不管有没有HARM，只要说声“大酒瓶”就能吓得伊军关闭其导弹阵地。

在海湾战争期间，估计摧毁了伊军约200个SAM阵地，其中HARM的攻击占了其中大部分，它同时还通过影响伊军SAM操作员的行为，使更多的SAM失去了作用。

当然，要保持反辐射攻击的好声誉还必须与时俱进。这意味着，HARM必须要能有效对付当前更加鲁棒的先进综合防空系统。现代防空系统具有捷变的远程雷达以及更灵活的作战战术。为此，美国国防部投资研制了两种新型HARM，一种是美国海军的AGM-88E“先进反辐射制导导弹”，另一种是美国空军的AGM-88F“HARM控制段改进”（HCSM）导弹。对HARM的改进保持了它作为动能武器的实用性，同时具有非动能武器的高效性。

HARM也代表着未来武器发展的一个方向，就是更加充分地结合动能和非动能能力。试想一下，象MALD或ITALD这种对敌方综合防空系统看起来就象F-35战斗机的机动诱饵，会对敌方决策形成多大的挑战？而当被敌方SAM瞄准时，它又能迅速转换模式，象HARM一样实施攻击。又或，让一次性使用的无人机或远程导弹，携载多功能载荷（ESM接收机、雷达、雷达干扰机和数据链），再装上战斗部，又会怎样呢？这样的多功能电子战“瑞士军刀”蜂群用于对付敌综合防空系统，能探测并干扰多个威胁，向F-22或F-35传递辐射源目标定位信息，并在最后的机动飞行中，瞄准并摧毁综合防空系统中的雷达或通信部分。这能向己方指挥官提供巨大的作战灵活性，并对敌方形成巨大的不确定性，迟滞其决策过程，并提升其作战成本。

HARM，是电子战通往未来的一个阶梯。
