哈喽大家好，我是可乐。

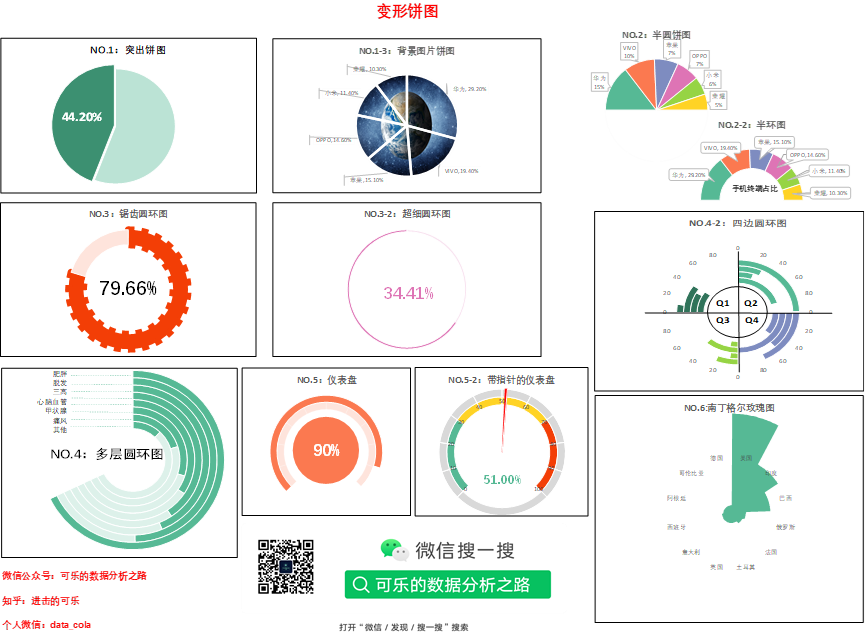

这篇文章是讲解饼图的变形体都有哪些，圆环图也是饼图的一种变形，包括多层圆环图、仪表盘等图表如何制作。
NO.1：突出饼图

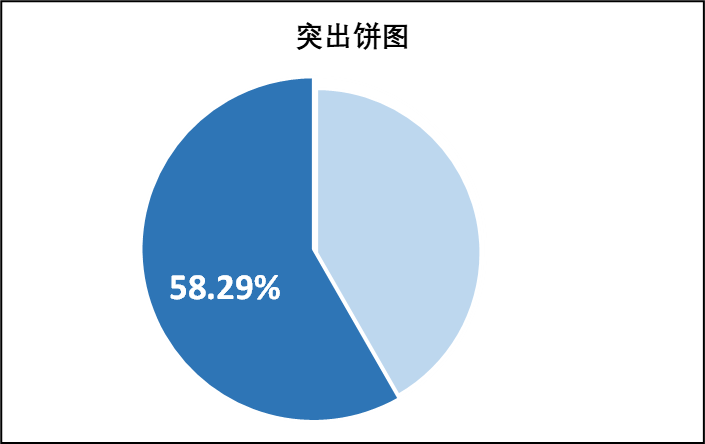

做如图重点突出的饼图，关键点在于做两个图表，然后叠加在一起。
之前的这篇文章也有讲解过->

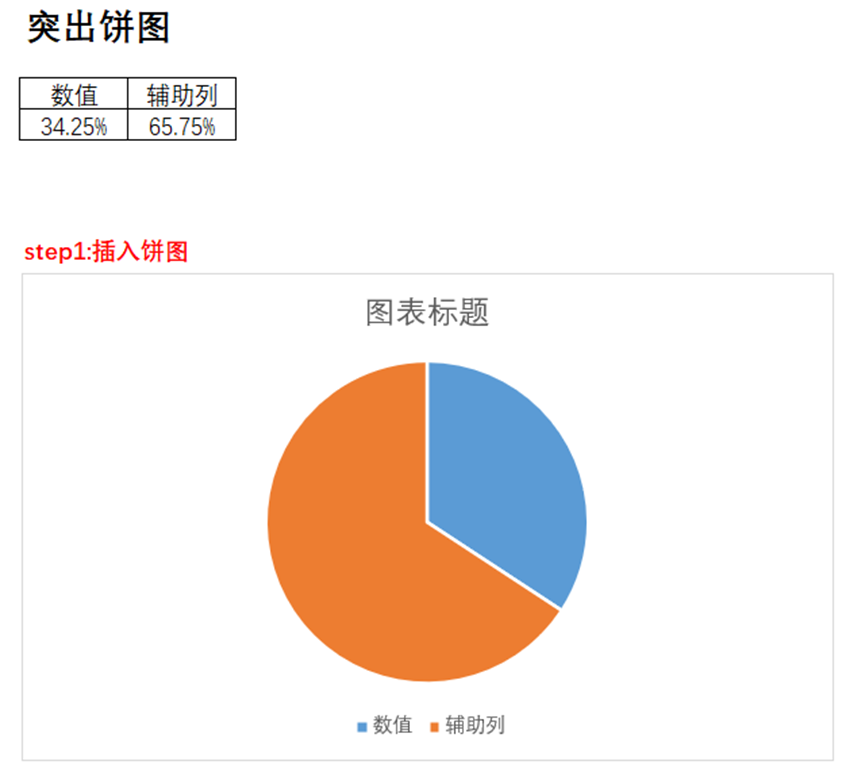

step1:插入饼图

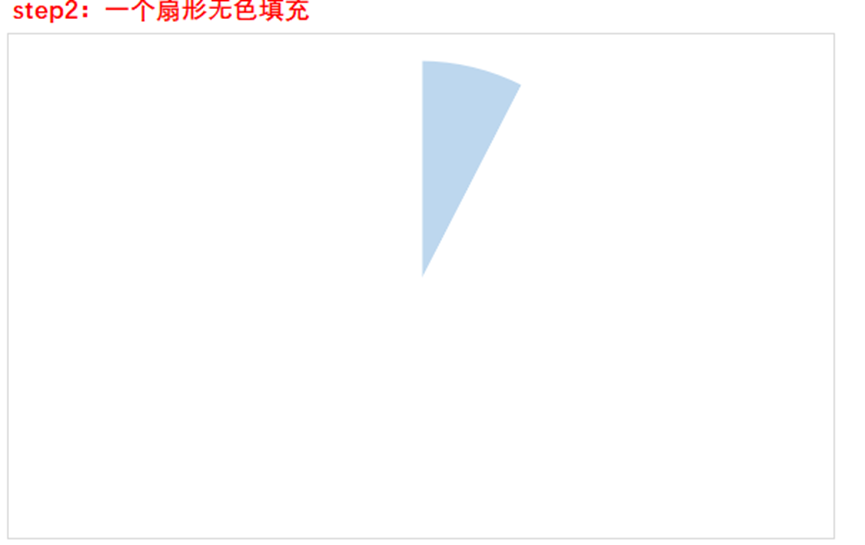

step2：一个扇形无色填充。另一个扇形填充为浅蓝色，整个图表删除标题、图例，图表区域无填充无颜色。
step3:再插入一个饼图。对另一个扇形无色填充。

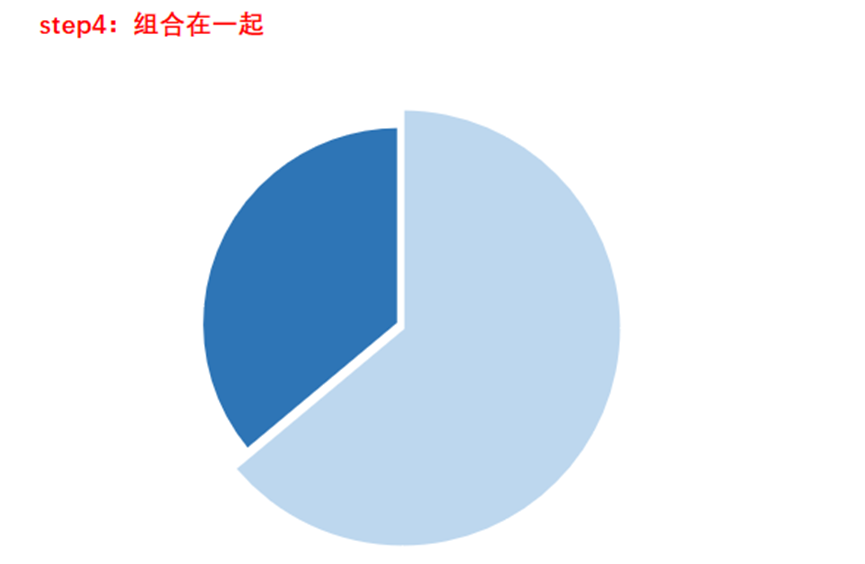

step4：组合在一起。将两个图表叠加在一起，注意设置一个图表大，一个图表小。

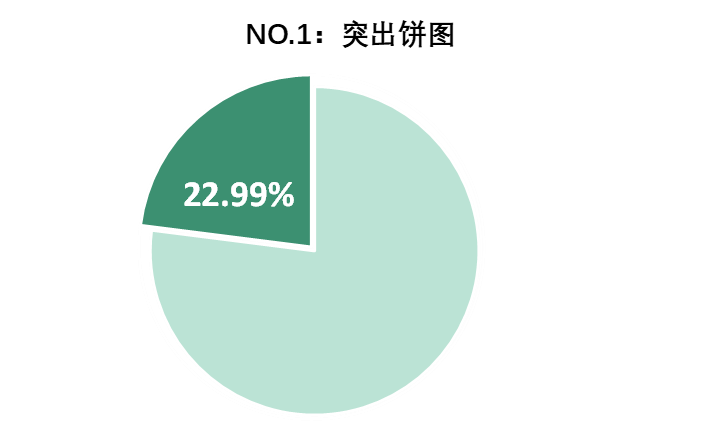

最后再添加一个数据标注就可以了。

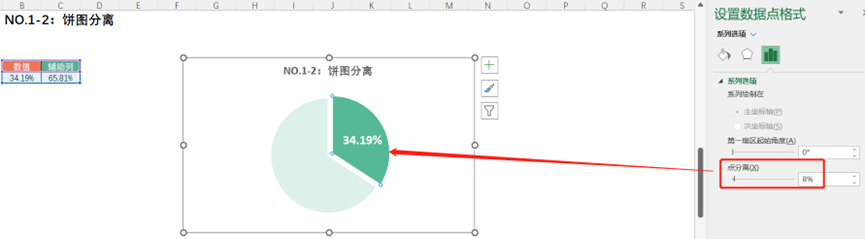

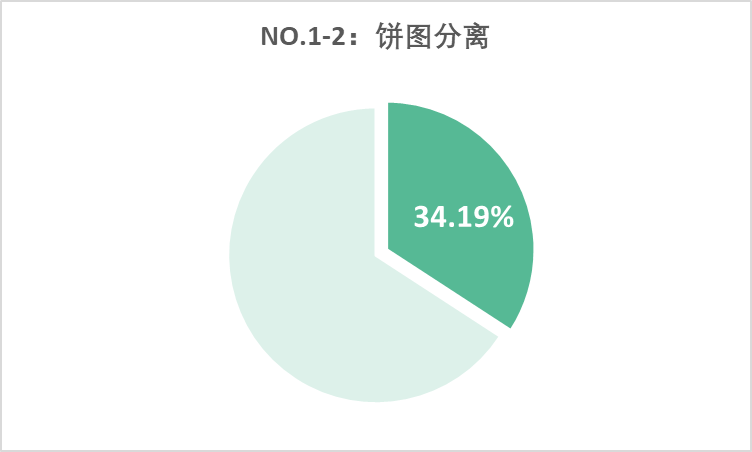

当然，其实还有一个更简单的方法，就是使用饼图分离功能。
效果也是一样的。
NO.1-3：背景图片饼图
制作具有切割感的背景图片填充的饼图，关键在于要做一个辅助圆来填充背景。

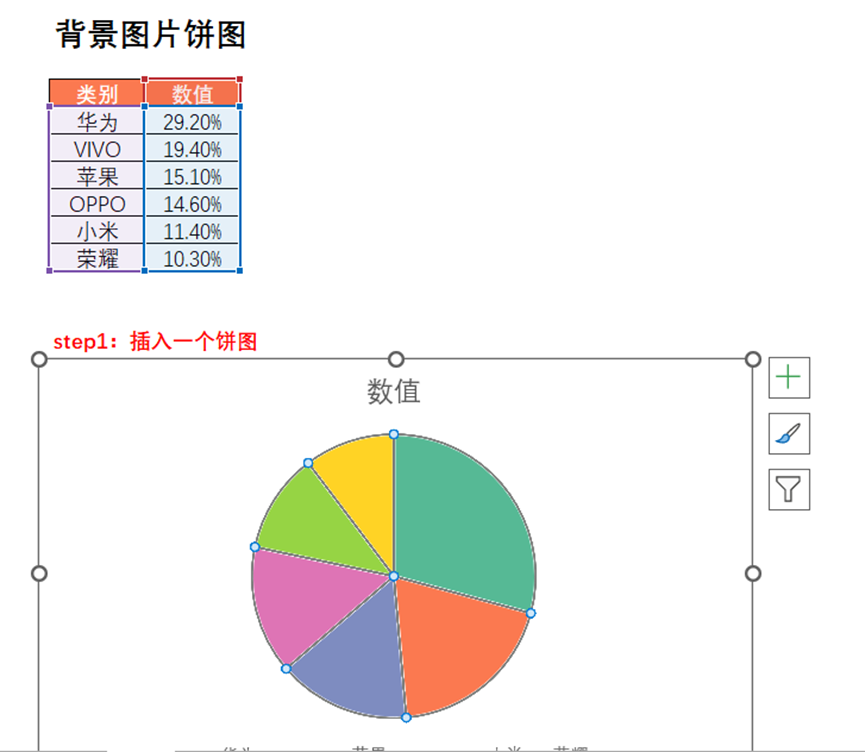

step1：插入一个饼图
step2：任意插入一个数据 将任意一个数据复制粘贴到图表中，这是系列2。右键更改图表类型，将原数据改到次坐标轴上，再将原数据设置为无填充，无轮廓，则可看到一整个圆的系列2.

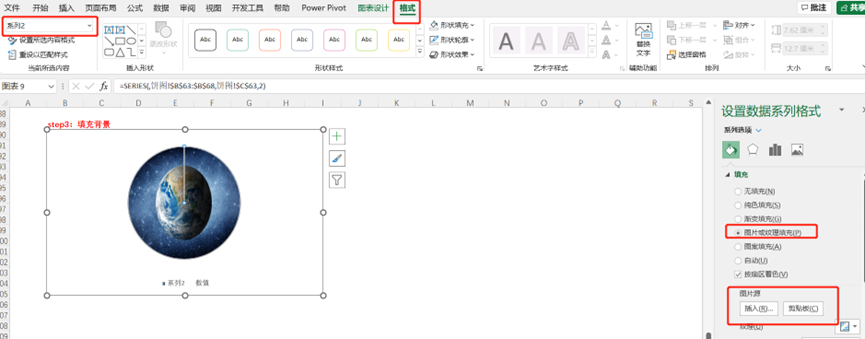

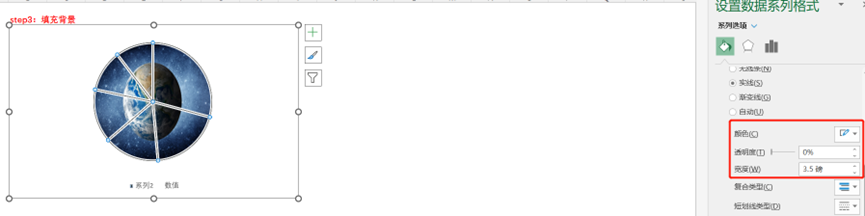

step3：填充背景。首先通过格式选项卡，选中系列2，接着设置数据系列格式，填充为图片或纹理填充，将图片插入即可。
再将原数据的边框设置为白色，加粗

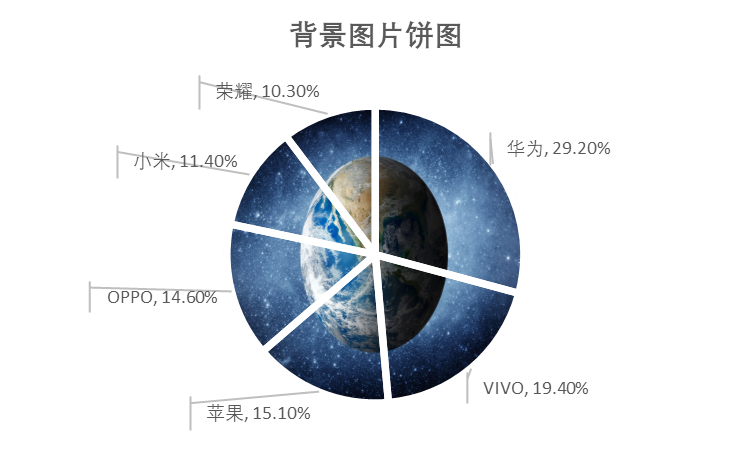

结果：
NO.2：半圆饼图
半圆饼图的制作关键点在于做一个辅助行，辅助行的数值为几个类别的和。

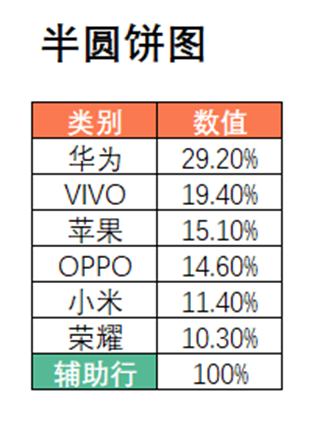

辅助行的数值为几个类别的和，这里是100%。

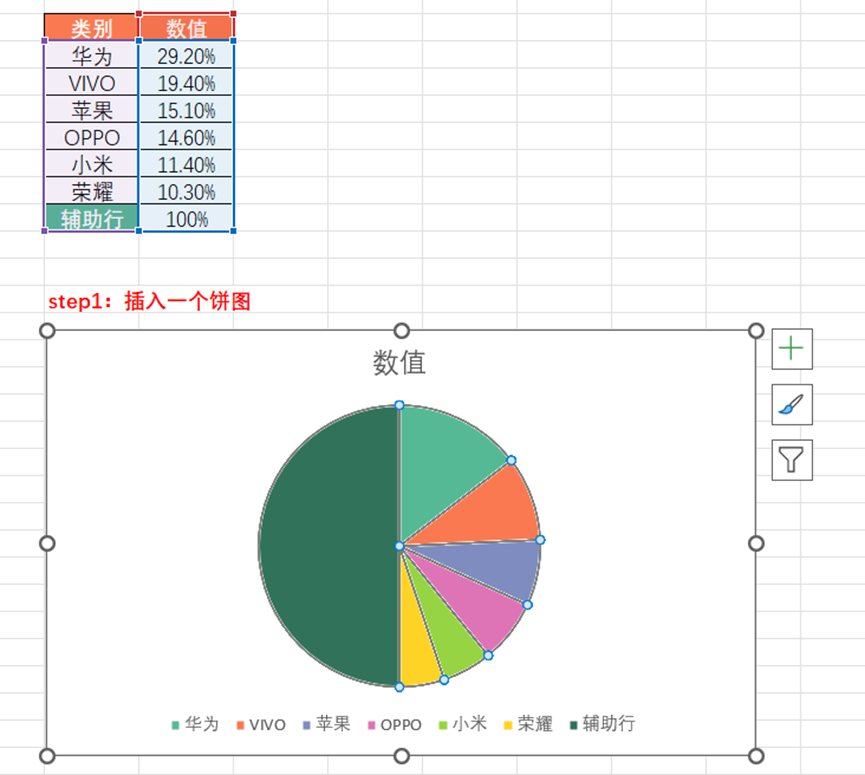

Step1：插入一个饼图

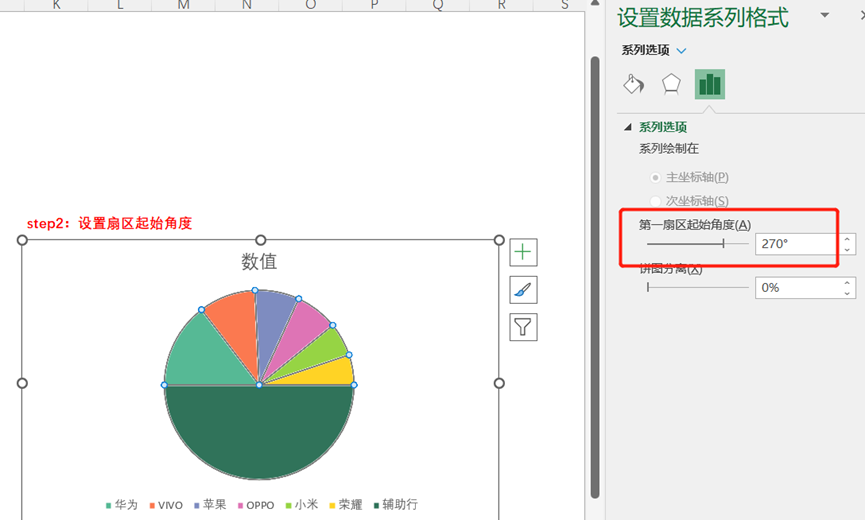

step2：设置扇区起始角度。右键设置数据系列格式，将第一扇区起始角度改为270度。

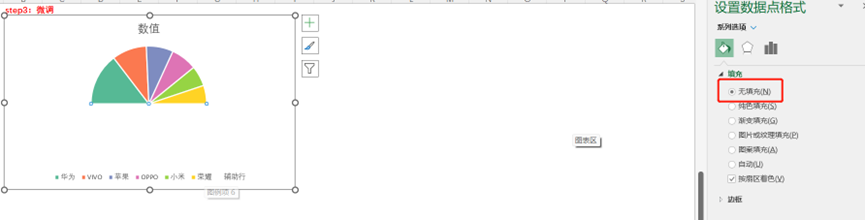

Step3：微调。将辅助行所在的半圆填充颜色改为无填充。再添加一下数据标签。
结果：

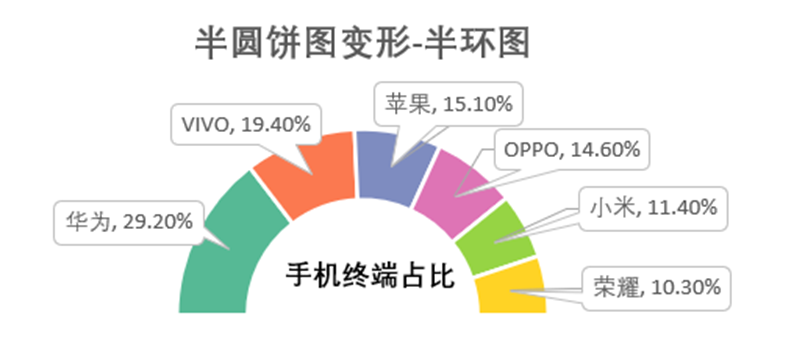

相应地，只要更改下图表类型，就可以作出半环图了。
NO.3：锯齿圆环图
和普通圆环图的区别在于如何让圆环变成锯齿状，关键点在于调整下短划线类型。
step1：插入一个圆环图

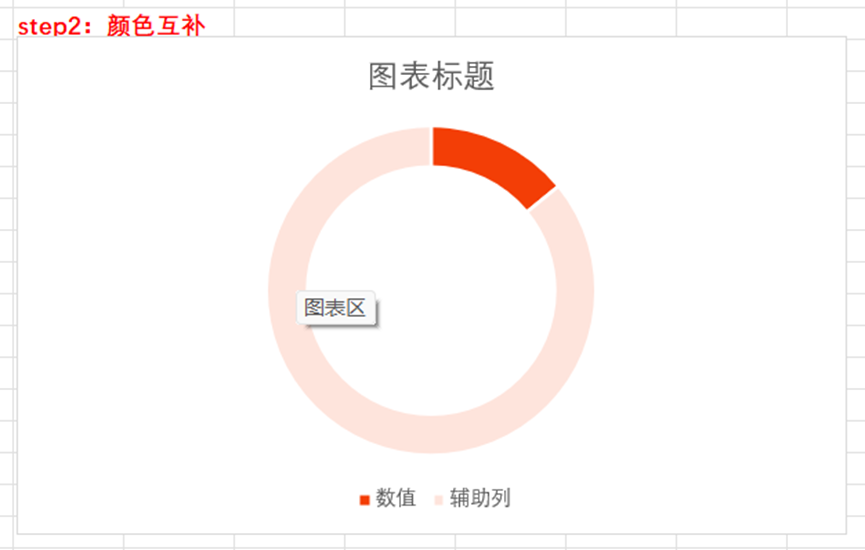

step2：颜色互补，设置颜色为互补色，一个浅黄，一个深黄。

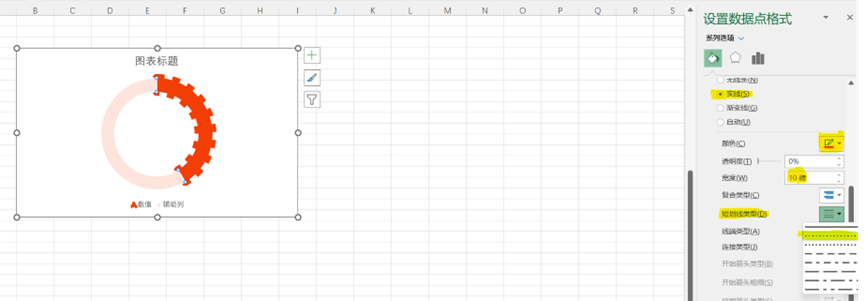

step3：设置锯齿。选中深色圆环，右键设置数据点格式，在填充部分，选择边框为实线，颜色和深色圆环颜色一致，宽度为10磅，短划线类型选择第二种。
再在圆环中央插入一个文本框作为数据标签即可。
NO.3-2：超细圆环图
做超细圆环图的关键在于复制多个圆环图到一个图表中，得到超细的效果。

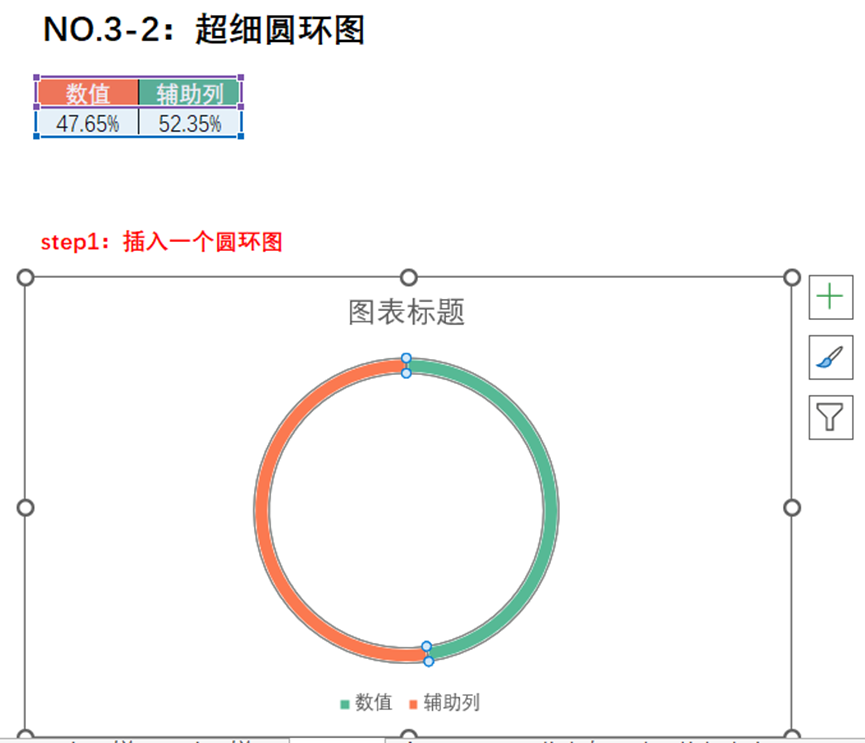

step1：插入一个圆环图 默认的圆环图最细也比较粗，不是我们想要的超细，所以这里要多几个步骤来实现超细的效果。

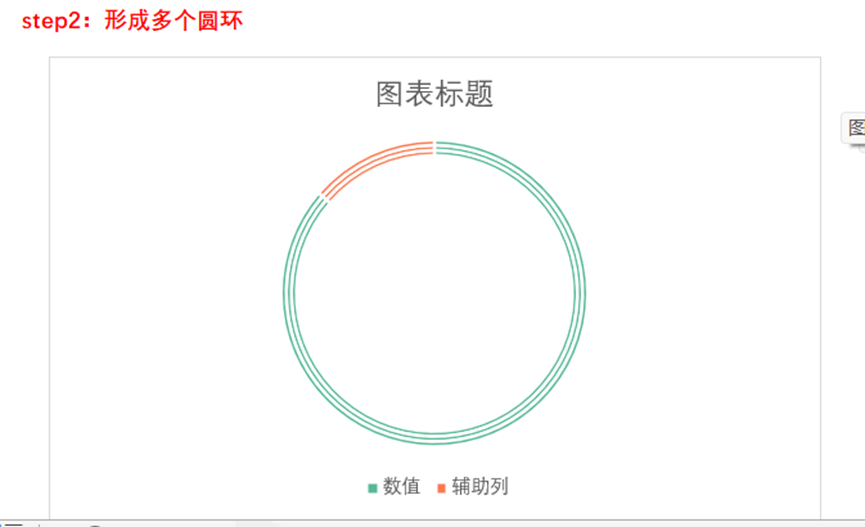

step2：形成多个圆环 复制粘贴3次原数据到图表中，就得到了超细的圆环，复制多次的目的是得到一个超细的圆环。
step3：其他圆环无填充。只保留最外圈的圆环，内圈两个圆环均设置为无填充颜色。

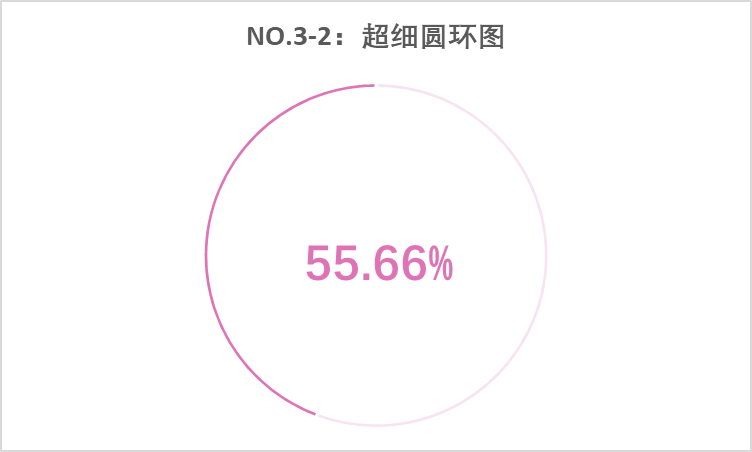

再调整一下颜色，不突出显示的部分为浅色，突出显示部分为深色，加个标题和数据标签，结果：
NO.4：多层圆环图

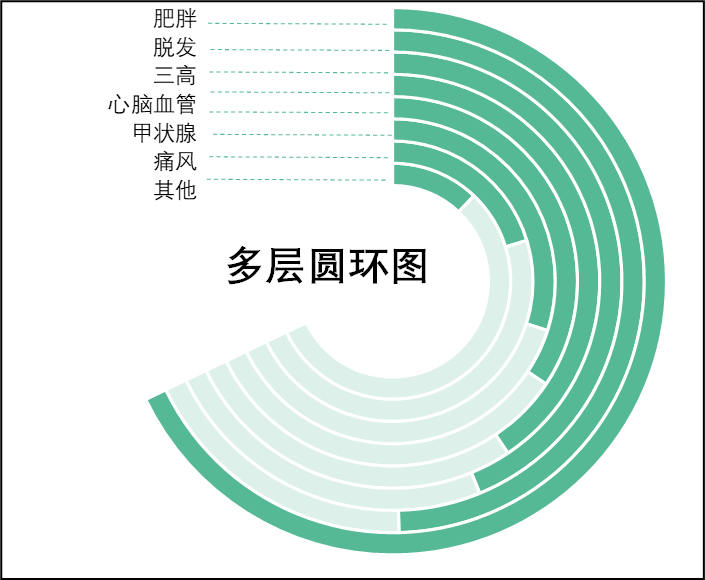

做如下图所示的多层圆环图，其实作用和柱形图一样，关键点在于分析清楚图表是由3部分圆环构成。
之前的这篇文章也有讲解过->

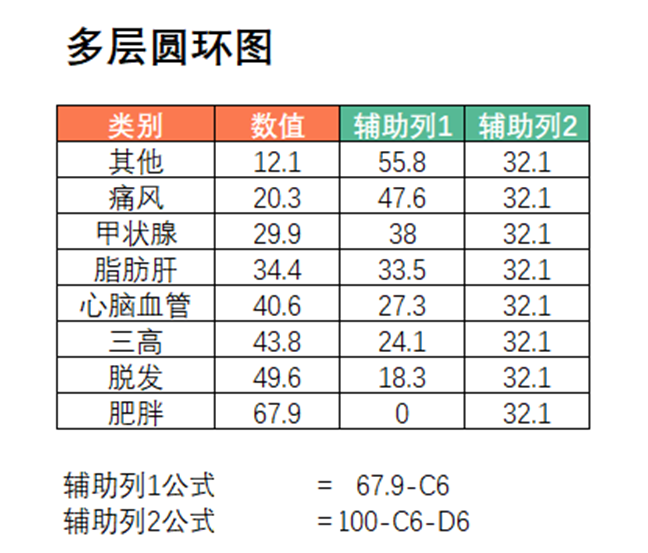

观察整个圆环图分为3部分，深绿色，浅绿色和无色。首先对原始数据做两列辅助列，辅助列1是浅绿色部分，辅助列2是无色部分，原始数值是深绿色部分。
辅助列1可用数值列的最大值减去当前数值，辅助列2让整个圆环闭环，用100减去当前数值和辅助列1的值。

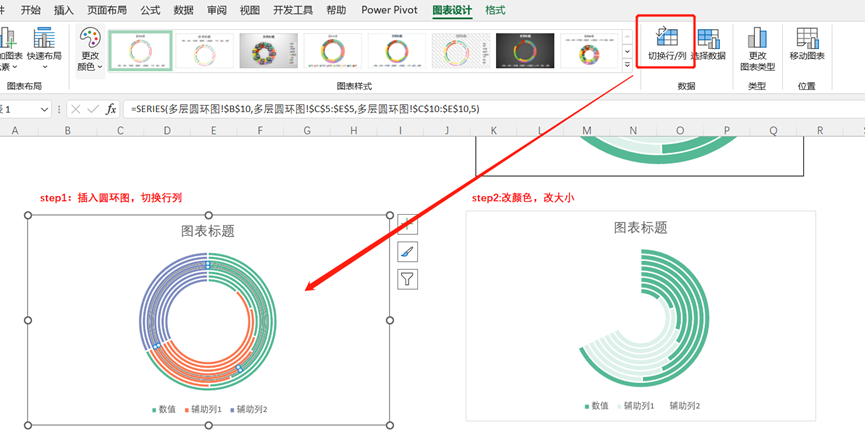

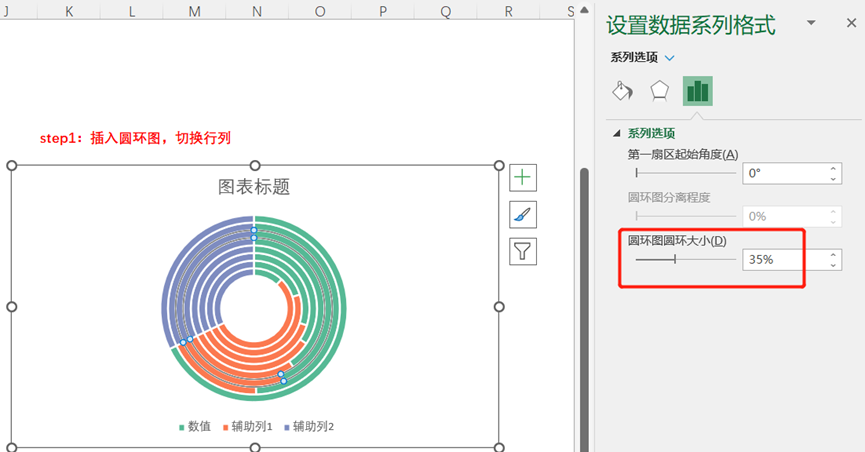

step1：插入一个正经的圆环图，然后在图表设计里点击切换行列。

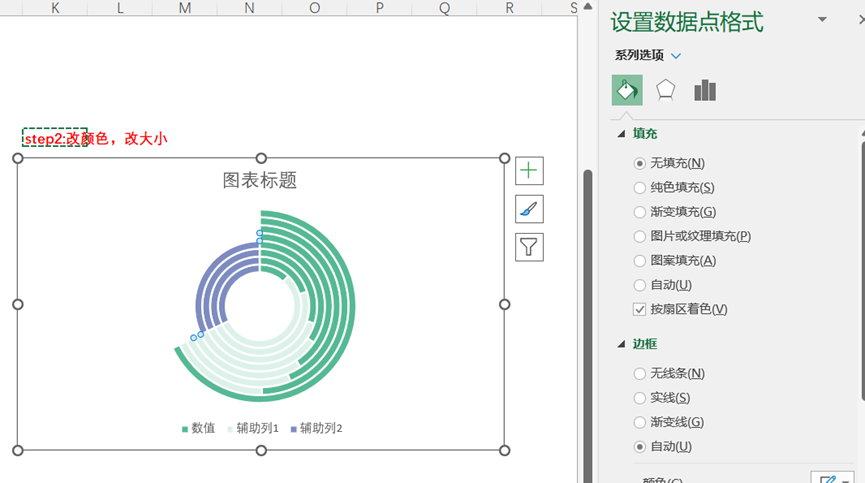

step2:改颜色，改大小 设置数据系列格式，修改圆环大小为35%

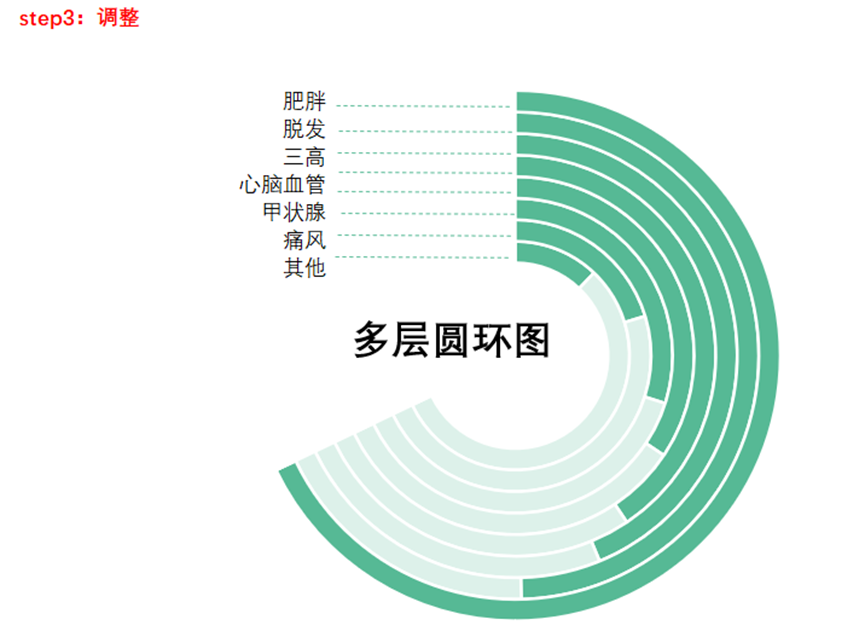

Step3：调整。将辅助列1颜色全部改为浅绿色，辅助列2颜色全部改为无填充，可以用F4快捷键批量修改。
在单元格中输入数据标签，插入虚线，手动对齐到相应圆环

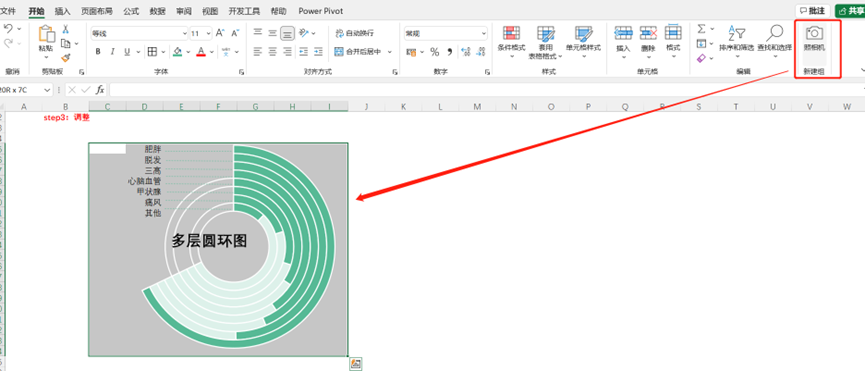

因为使用到了单元格作图，所以要使用照相机功能，完整地复制粘贴整个图表。选中图表所在区域，点击照相机，再在空白位置点一下即可。
结果。
NO.4-2：四边圆环图
做四边圆环图的关键在于使用占位数据并令其无填充颜色，雷达图是用来做标签的。

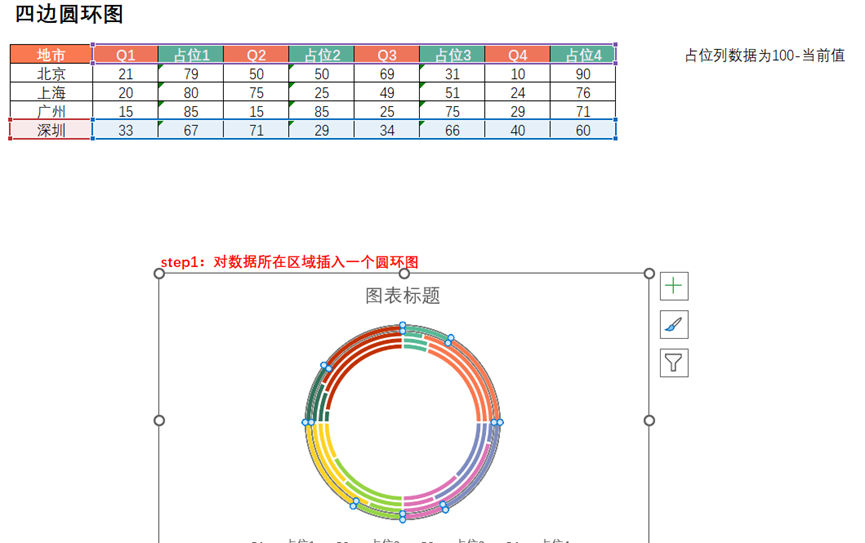

首先制作占位数据，占位列数据为100-当前值
step1：对数据所在区域插入一个圆环图。

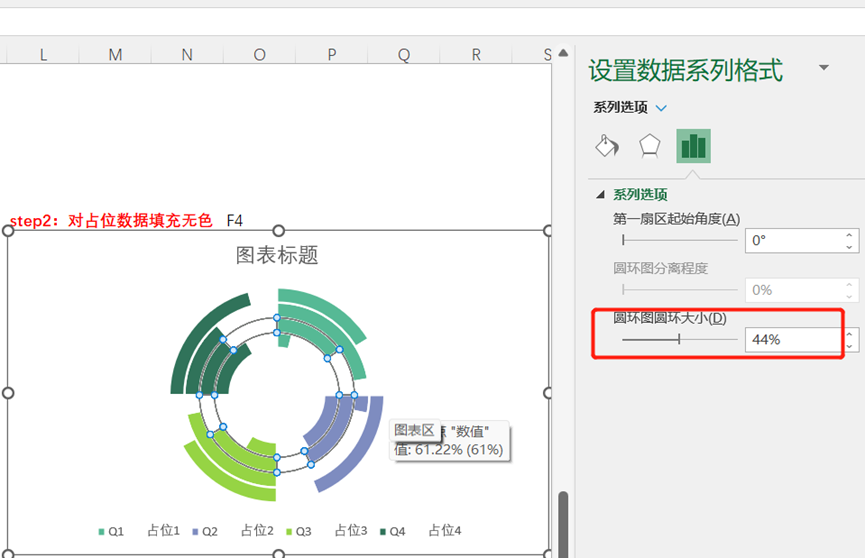

step2：对占位数据填充无色。可使用快捷键F4快速复制上一个步骤，笔记本电脑是Fn+F4。
可以把圆环的大小再稍微调大一点，改为44%。

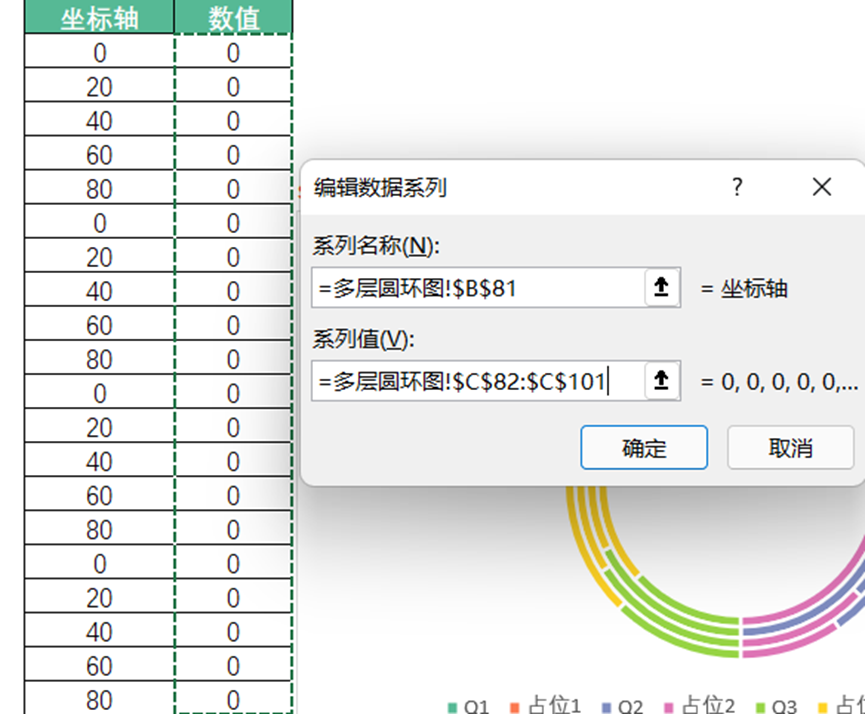

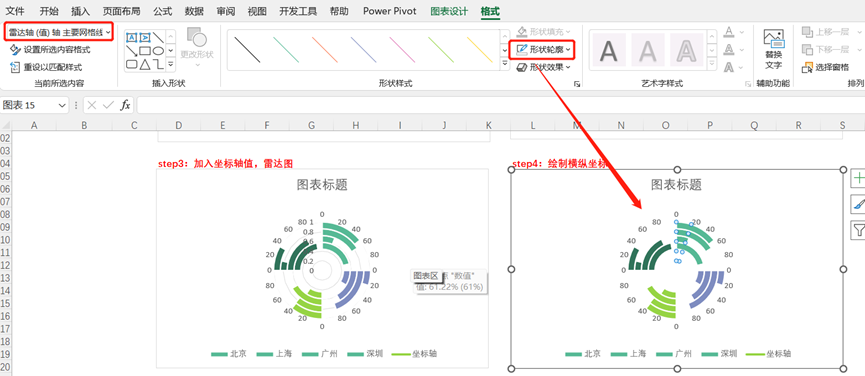

step3：加入坐标轴值，雷达图。在绘图区右键选择数据，点击添加，将数值列添加进系列值中，该系列命名为坐标轴。
坐标轴系列的水平轴标签设置为坐标轴所在区域。

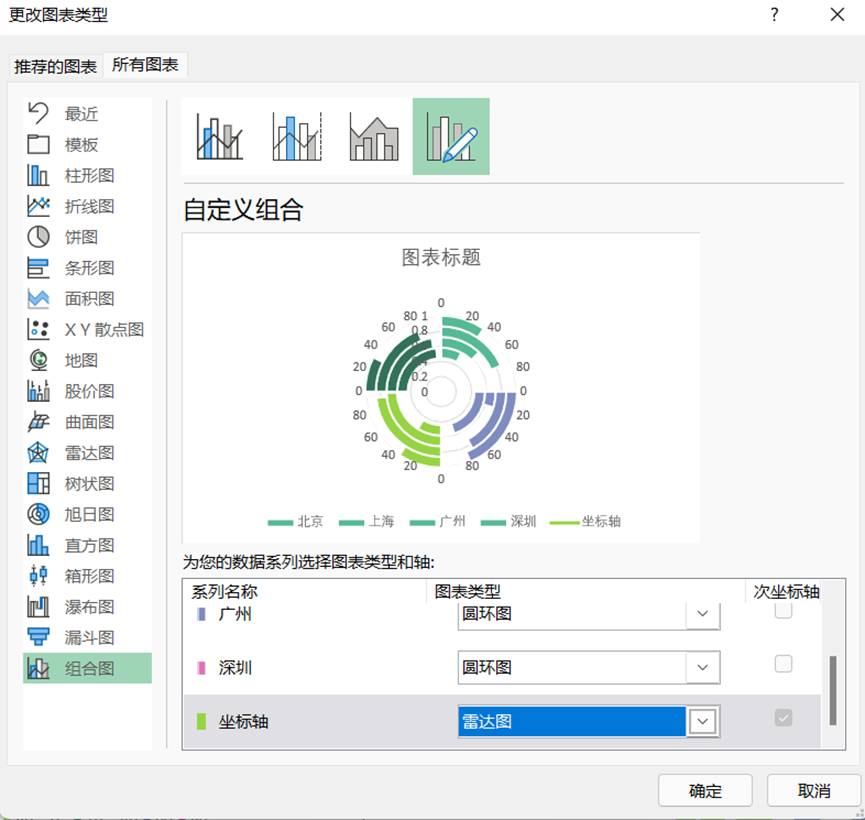

再在绘图区中右键更改图表类型，将坐标轴系列改为雷达图。
step4：绘制横纵坐标。首先在格式选项卡中选择雷达轴主要网格线，选中以后设置形状轮廓为无轮廓，这样雷达图的辐射线就没有了。
再手动添加横线、竖线作为横纵坐标轴，添加一个圆形和文本框输入季度标签，最终结果：

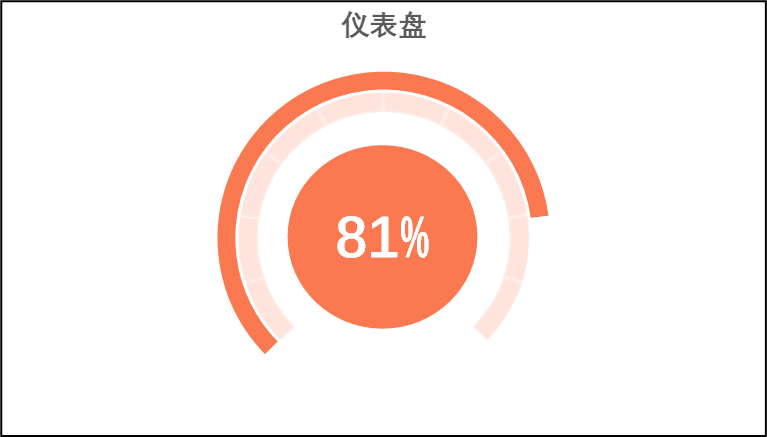

NO.5：仪表盘
制作仪表盘，关键在于算清对应刻度。
仪表盘的制作之前也有讲解过->

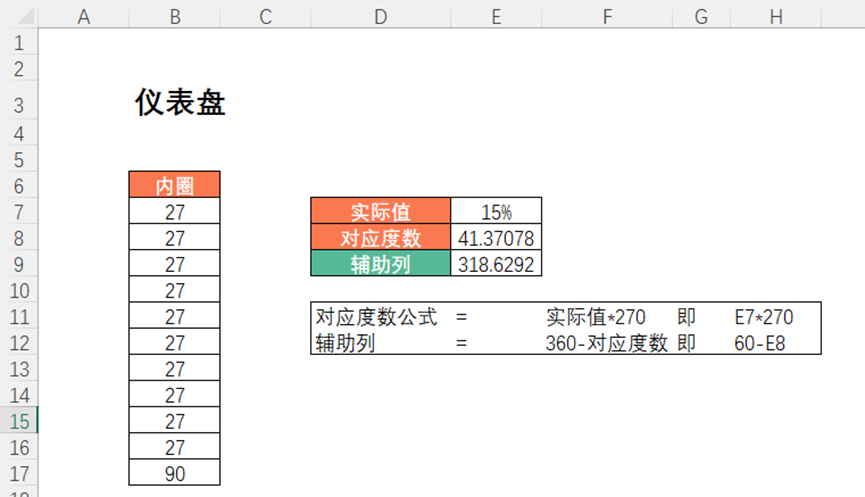

Step1：先制作内圈（透明圈），仪表盘其实不是一个半圆，而是一个3/4圆，也就是270度，又观察到它的刻度实际上是10个，做一道数学题，10乘以多少等于270，因此每一个刻度应该是27度，所以内圈的刻度数就可以按照图示的写，并对其插入一个圆环图，右键【设置数据系列格式】将第一扇区起始角度改为225度，为什么是225度，因为这样对称。

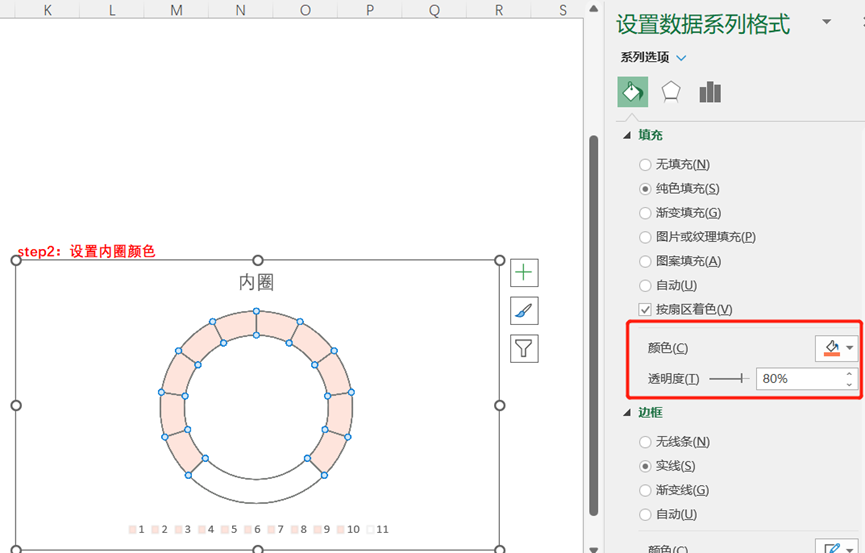

Step2：对圆环的颜色设置为橙色，并调整填充色透明度为80%，再将最下边的圆环填充色设置为白色，假装它没有了。
Step3：制作外圈数据。实际值即为仪表盘显示的值，那么这个值对应的刻度度数应该是实际值* 270，可以理解为实际值占270度圆的多少，辅助列是将圆环闭环，即360减对应度数。

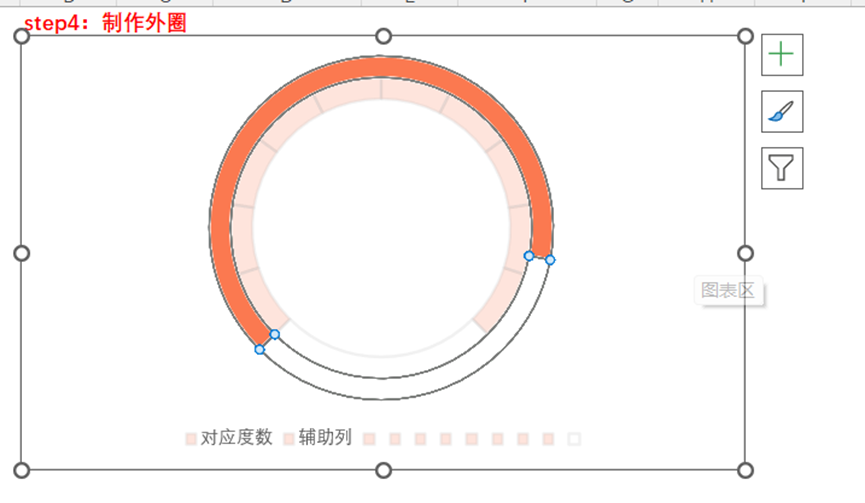

Step4：制作外圈。把对应度数和辅助列添加到圆环图中，对应度数的填充颜色设置为橙色，辅助列的填充颜色设置为白色。
Step5：制作数据标签，插入一个圆形的形状，并将圆形链接到实际值的位置，这样实际值改变的时候，图也跟着变化了。
Step6：微调。再调整一下字体大小，圆形颜色等，就可以了。

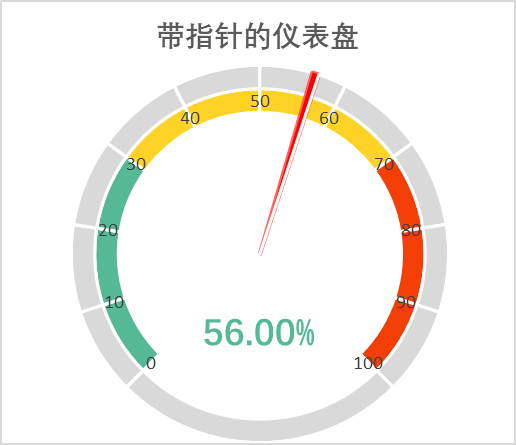

NO.5-2：带指针的仪表盘
带指针的仪表盘其实和刚刚的仪表盘思路类似，只不过这里使用了饼图来模拟指针。

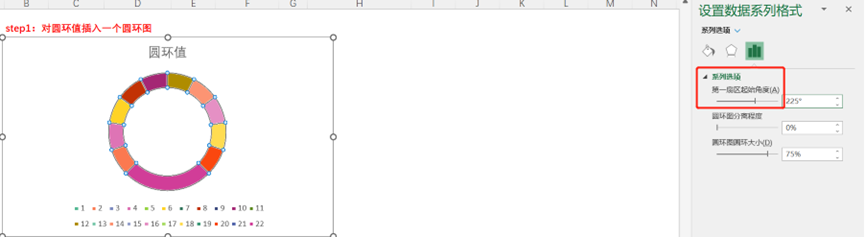

step1：对圆环值插入一个圆环图
和前面制作仪表盘一样，调整第一扇区起始角度为225度，这里我们制作的也是内环。

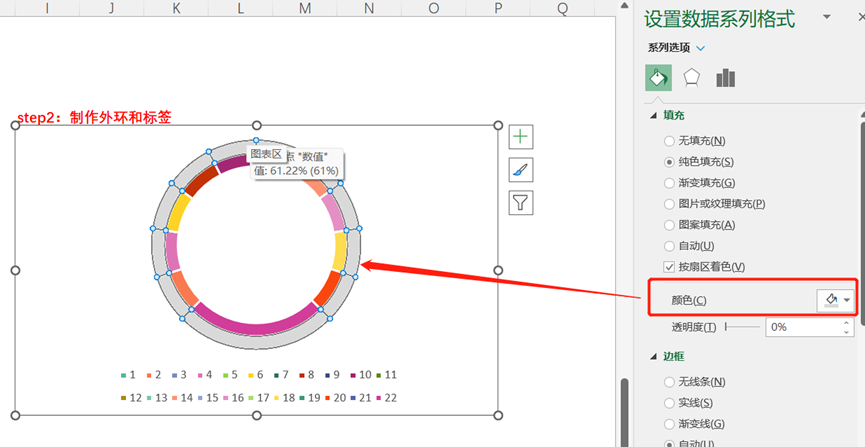

step2：制作外环和标签。首先把圆环值复制粘贴进绘图区，这就是外层圆环，然后将外圈颜色填充为灰色。

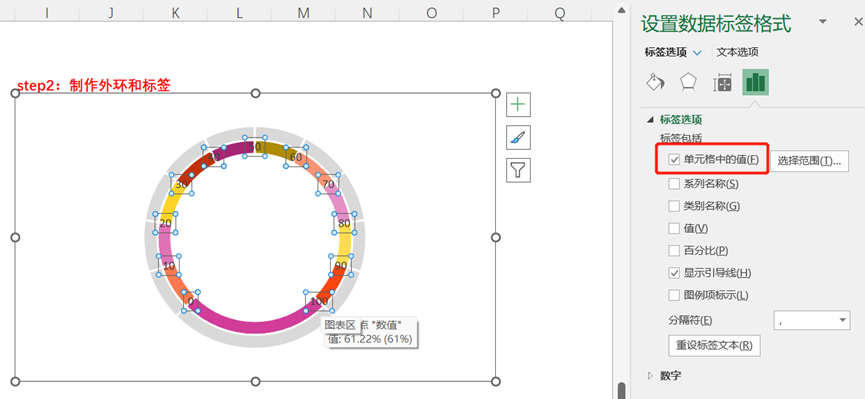

选择内圈，右键添加数据标签，选择单元格中的值，区域选择刻度值所在区域。

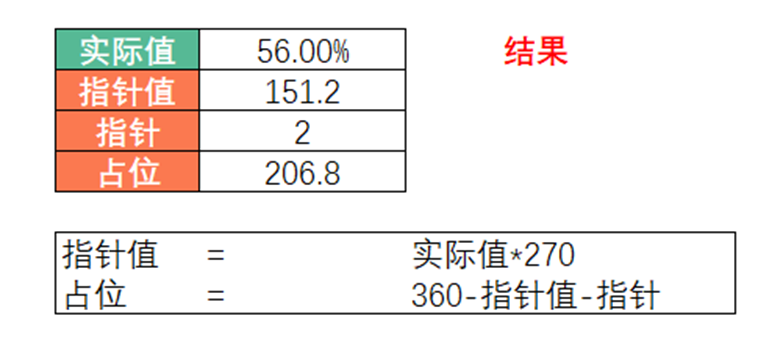

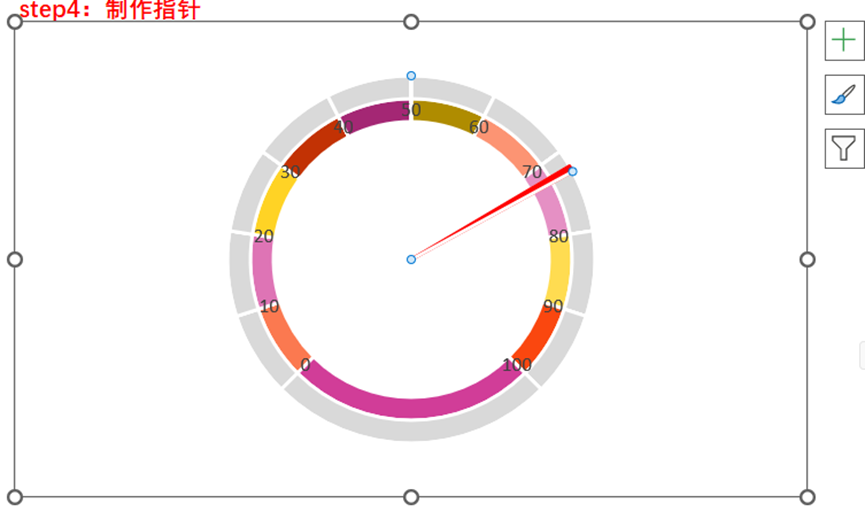

Step3：制作指针 思路还是和上一个仪表盘的思路一样，指针值是实际值乘270，就是指向哪个刻度，指针可以小一点，这里设置为2，是指针的大小，占位即360减指针减指针值的结果。

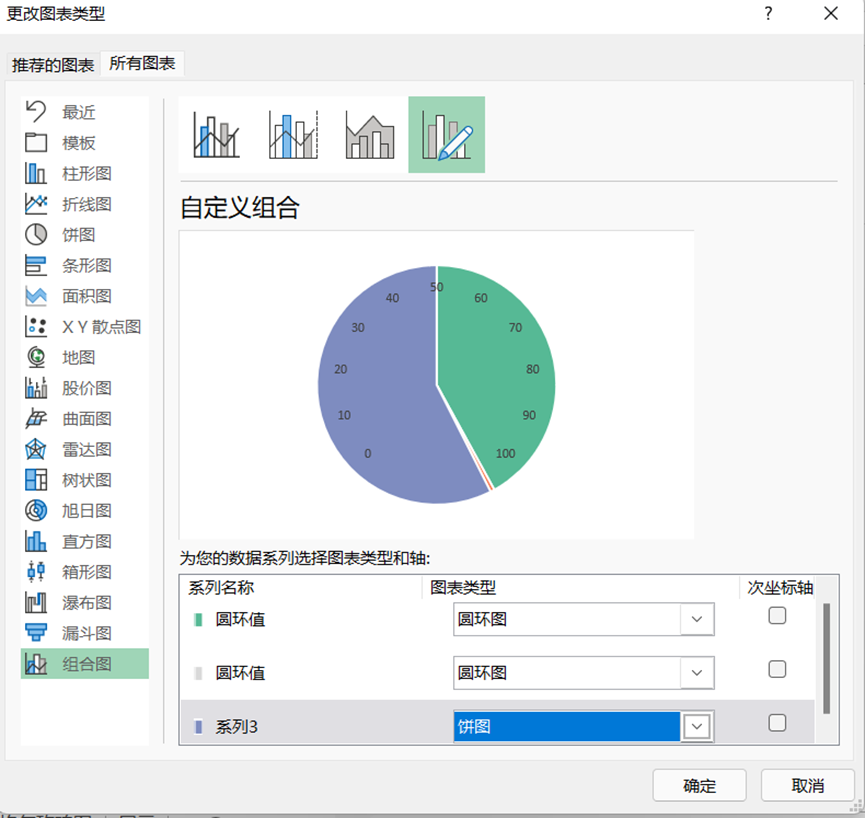

复制指针值、指针、占位三个数据，粘贴到图表中，并右键更改图表类型，将刚刚粘贴的数据改为饼图。

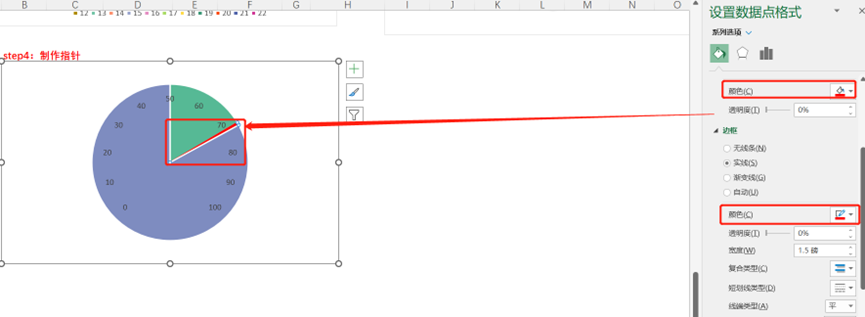

鼠标选中指针，这里不太好选，但一定要选中，将填充颜色和边框颜色都改为红色。
再将图表剩下的部分改为无颜色无填充，这样指针就出来了。
再做一些调整，就得到了如下带指针的仪表盘了。
NO.6:南丁格尔玫瑰图
饼图是用角度的大小体现数值或占比，南丁格尔玫瑰图是用扇形的半径表示数据的大小，各扇形的角度则保持一致。可以说南丁格尔玫瑰图实际上是一种极坐标化的圆形直方图。它夸大了数据之间差异的视觉效果，适合展示数据原本差异小的数据。
南丁格尔玫瑰图的制作，更是细致地讲解过用不同工具如何制作了->

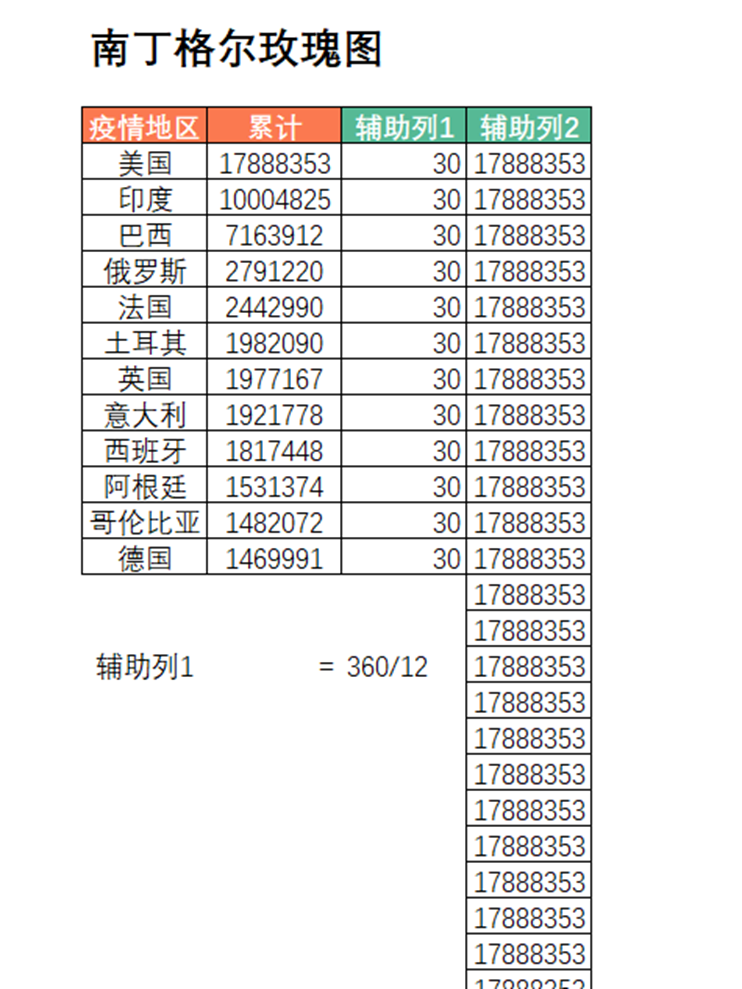

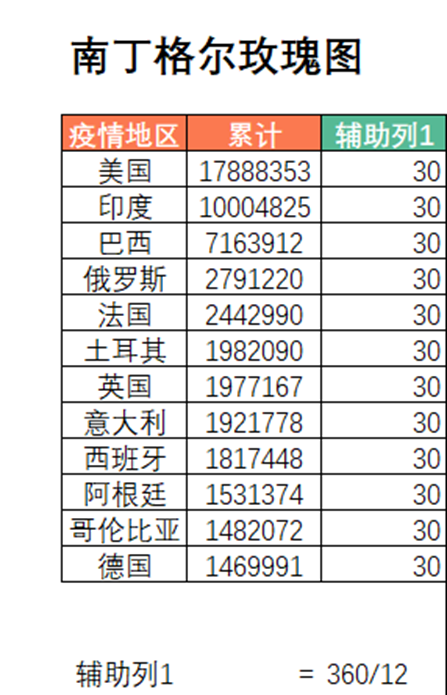

step1：添加辅助列1 这里有12个国家，雷达图是按照极坐标来划分的，那么一个国家在极坐标里的占比就是360/12=30。
step2：做辅助列2 每一个国家后的累计数据复制30次，均复制到辅助列2上，也就是说辅助列2应该有360条数据。

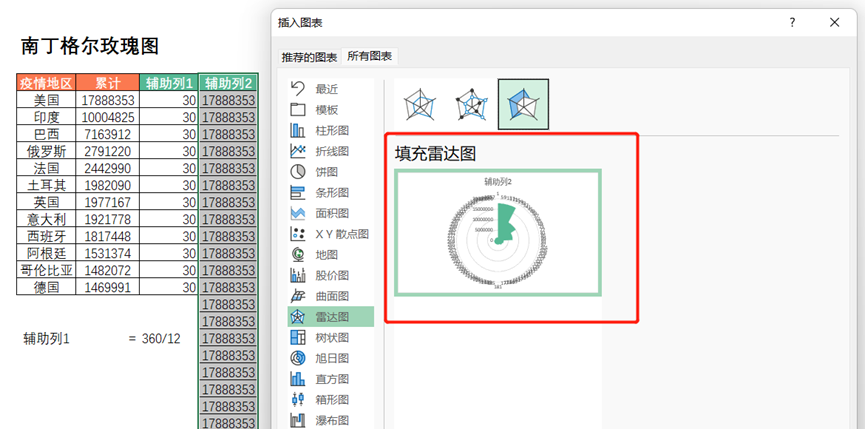

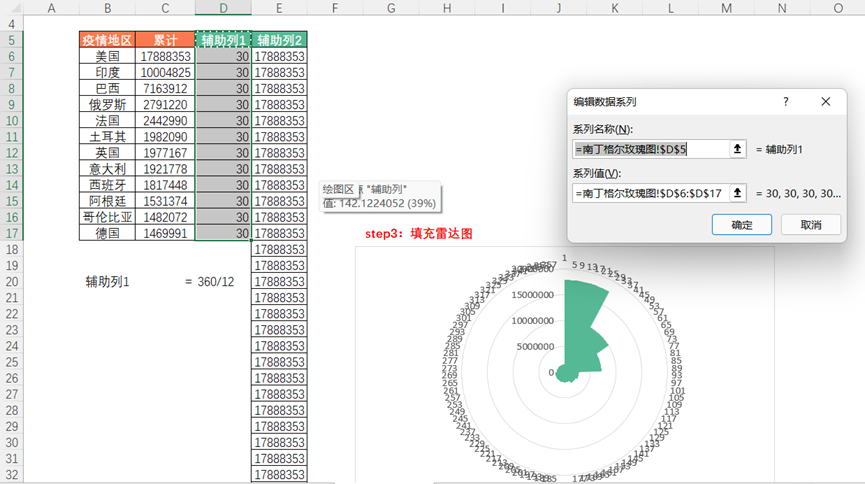

Step3：对辅助列2插入一个填充雷达图。
并将辅助列1添加进刚制作的雷达图中。

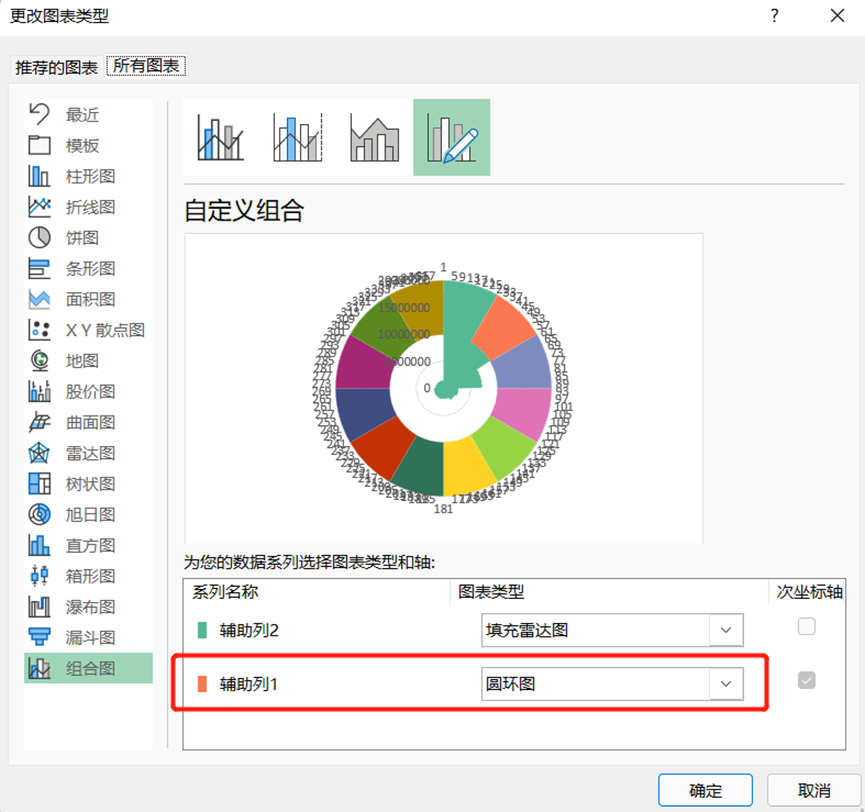

将辅助列1更改为圆环图。

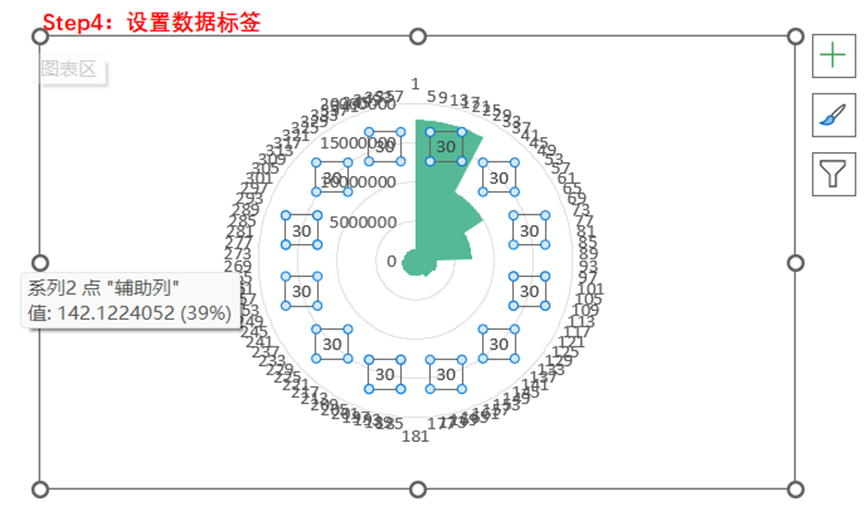

Step4：设置数据标签 将圆环图填充为无色。
Step5：设置数据标签 选中辅助列1所在的圆环图，右键添加数据标签

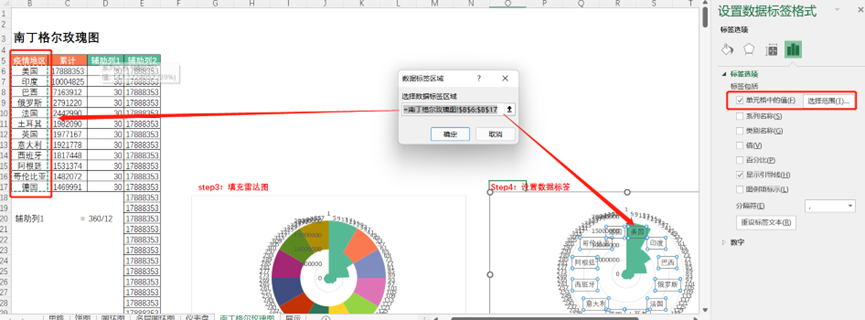

再设置数据标签格式，选择单元格中的值，将疫情地区设置为标签所在区域。

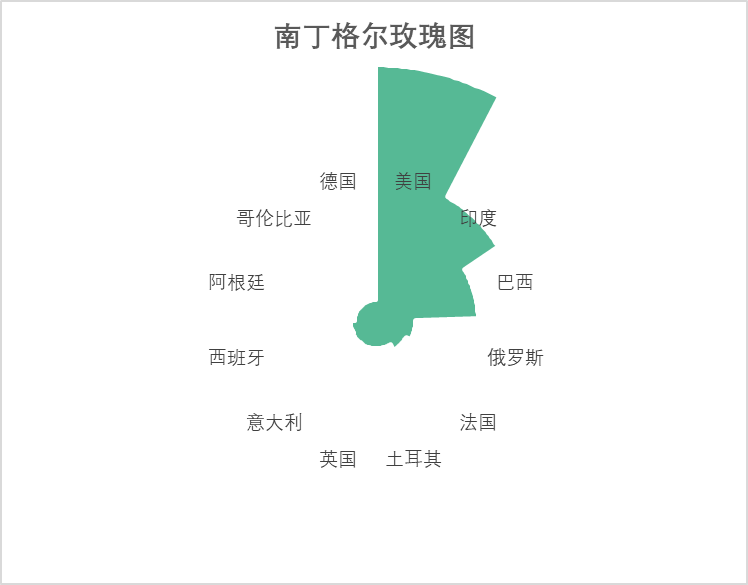

最后再微调一下
今天的文章就到这里了，谢谢阅读。
