新论文：中柱失效后混凝土板柱结构承载性能影响因素研究

原创薛慧中等陆新征课题组

Journal of Structural Engineering

论文链接：

https://doi.org/10.1061/(ASCE)ST.1943-541X.0002757

【编者按】近年来国内外板柱结构连续倒塌事故不断被报道，引发了工程界对板柱结构体系工程可靠性和设计方法的担忧。从2015年起，清华大学、北京工业大学和澳大利亚格里菲斯大学在该领域开展了系列的合作研究，研究内容涉及约束板柱节点冲剪全过程的受力机理试验[1]、精细数值模拟方法[2]和冲剪后抗力计算理论，以及子结构的静动力连续倒塌机理试验[3-5]、精细和简化数值模拟方法[6]和动力效应规律，后继还将不断深化各方向的研究并陆续报道。

[1] Post-punching mechanisms of slab-column joints under upward and downward punching actions, Magazine of Concrete Research, 2019, DOI: 10.1680/jmacr.19.00217. (参见：新论文：不同冲剪方向下板柱节点抗倒塌性能研究)

[2] Simulation of punching and post-punching shear behaviours of RC slab–column connections, Magazine of Concrete Research, 2020, DOI: 10.1680/jmacr.19.00465. (参见：新论文：钢筋混凝土板柱节点冲切及冲切破坏后行为的数值模拟)

[3] Load transfer and collapse resistance of RC flat plates under interior column removal scenario, Journal of Structural Engineering-ASCE, 2018, 144(7): 04018087. (参见：新论文：中柱失效后板柱结构连续倒塌传力机理研究)

[4] Experimental study on the progressive collapse behaviour of RC flat plate substructures subjected to corner column removal scenarios, Engineering Structures, 2019, 180: 728-741. (参见：新论文：角柱失效后平板结构连续倒塌行为实验研究)

[5] Experimental study on the progressive collapse behaviour of RC flat plate substructures subjected to edge-column and edge-interior-column removal scenarios, Engineering Structures, 2020, 209: 110299. (参见：新论文：边柱以及边中柱失效后平板结构连续倒塌行为试验研究)

[6] Comparative and parametric studies on behaviour of RC flat plates subjected to interior column loss, Journal of Structural Engineering-ASCE, 2020, 146(9): 04020183.

研究背景

Law

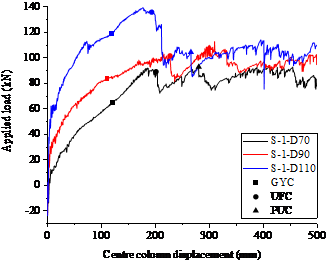

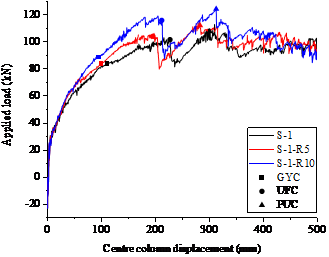

钢筋混凝土板柱（无梁楼盖）结构在实际使用中各楼层的荷载大小可能存在差异，导致在板柱节点处产生集中力作用。当个别柱失效时，上层柱传来的力将在板柱节点处重新分配，可能进一步加大失效柱上节点所受的集中力作用，进而引起节点的脆性冲切破坏，触发大范围的结构连续倒塌。连续倒塌是整体结构的力学行为，因此需要基于子结构或整体结构进行研究。子/整体结构试验需要花费大量时间和经济成本，而借助有限元模拟可以进行参数化计算，全面、经济地分析结构的倒塌行为并探究其影响因素。本文借助LS-DYNA有限元软件采用数值分析方法模拟了中柱拆除情况下板柱子结构的承载行为，并研究了混凝土强度、板厚及受拉钢筋配筋率等主要设计参数的影响。

模型建立

Law

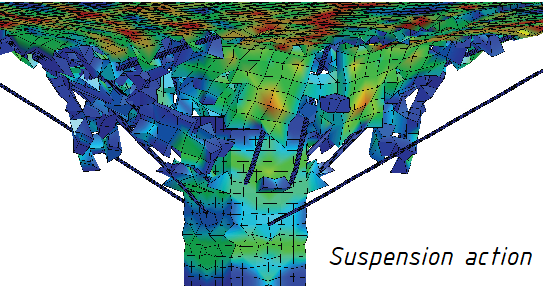

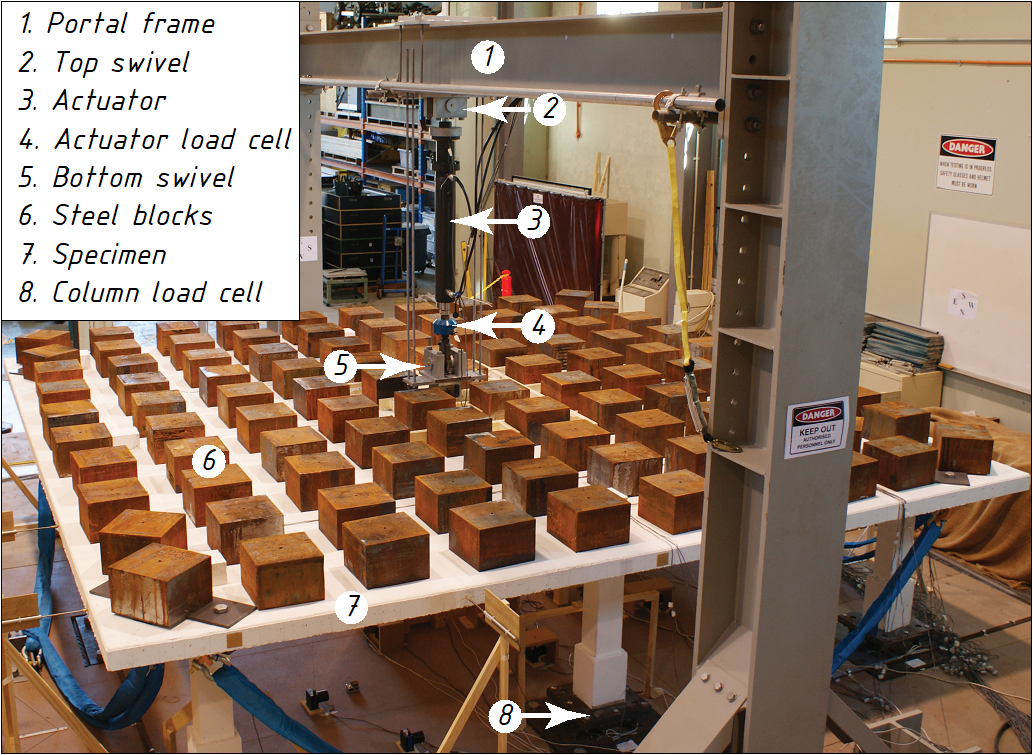

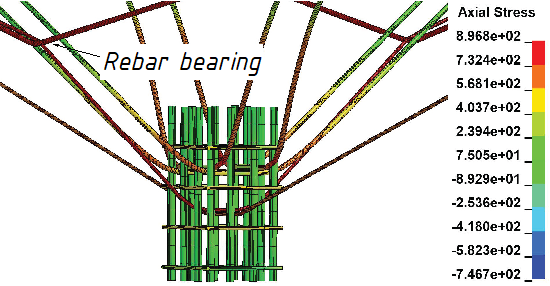

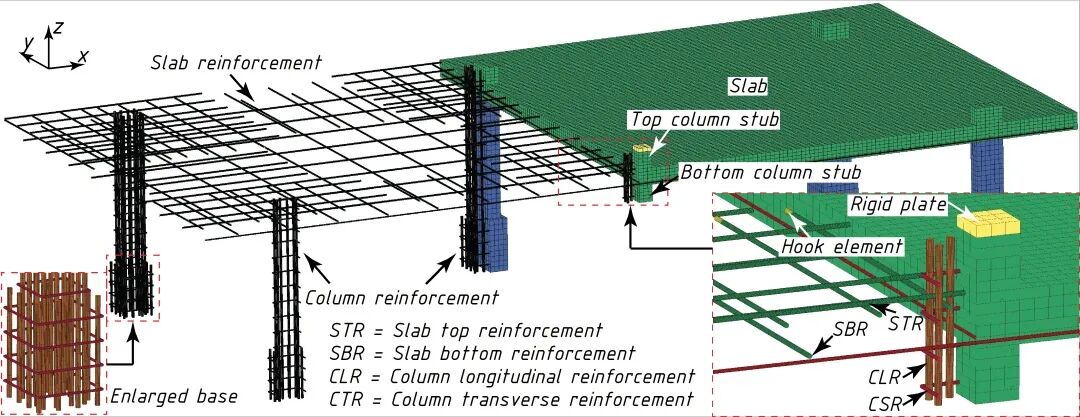

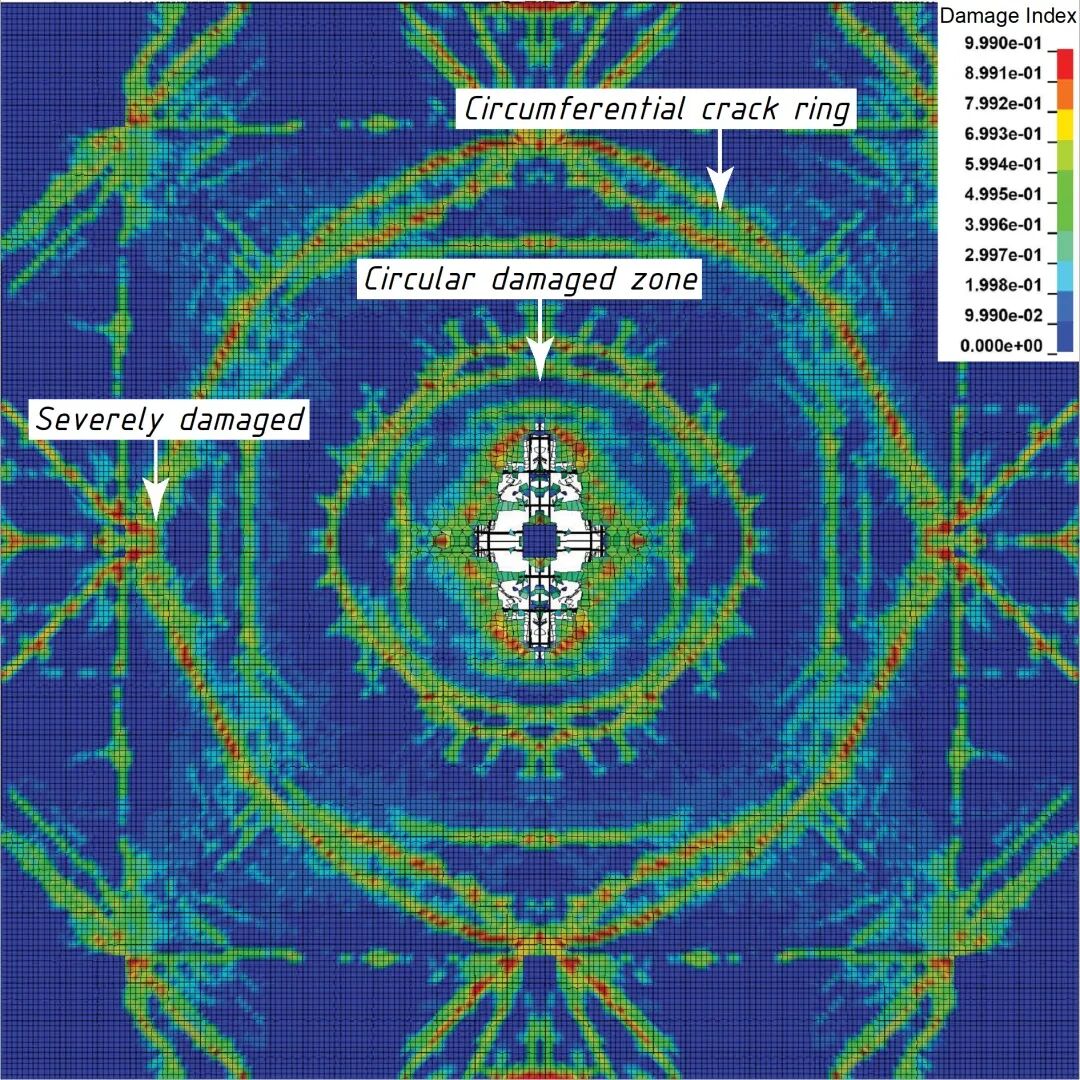

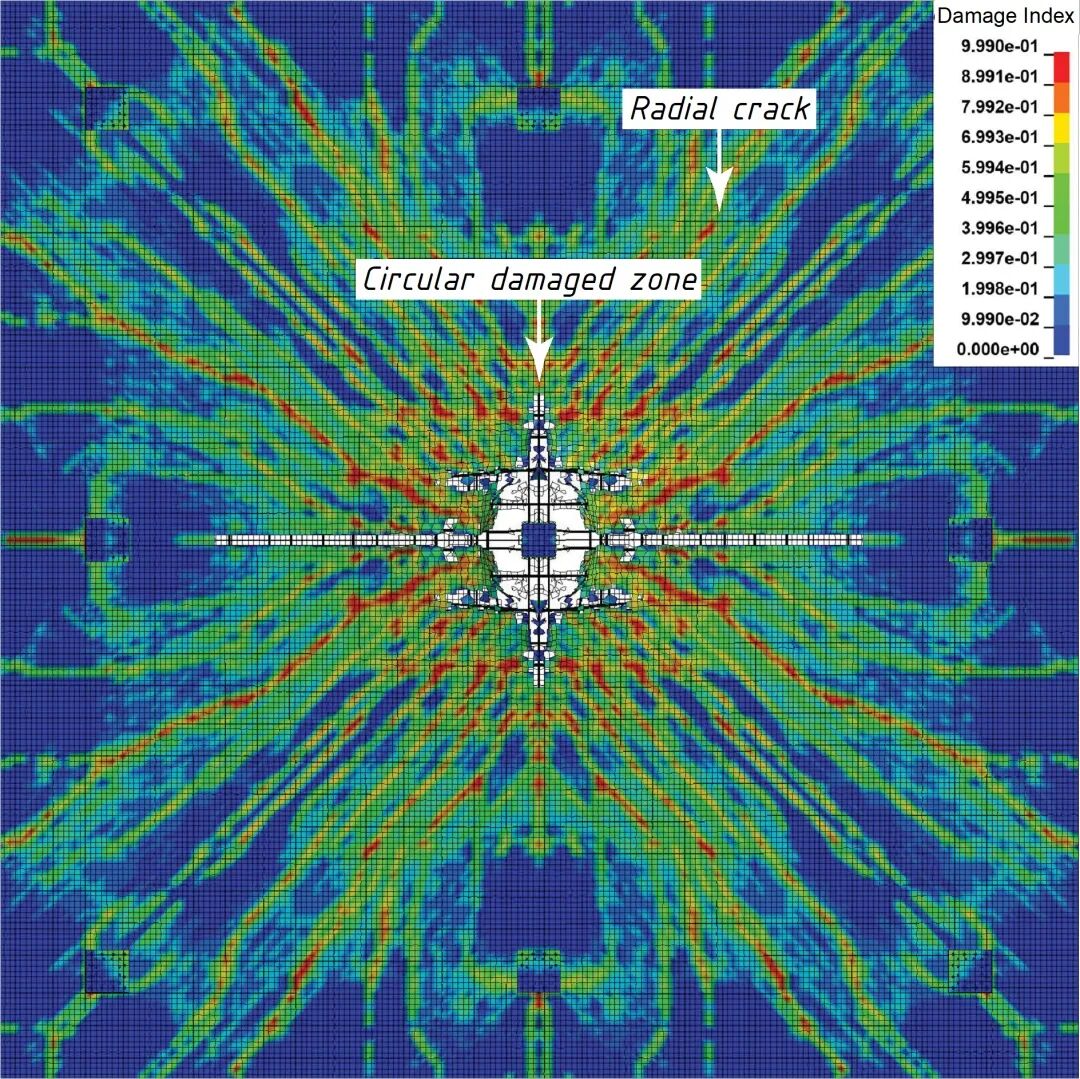

本文主要模拟了一2×2跨1/3比例的板柱子结构中柱失效倒塌试验（图1）。试验中在板面施加了5 kPa的均布荷载并在中间柱头上逐渐施加竖向位移。数值模型中的混凝土使用8节点实体单元模拟，钢筋使用2节点梁单元模拟，二者之间通过*CONSTRAINED_BEAM_IN_SOLID关键字相耦合并通过用户子程序考虑粘结-滑移的影响。在钢筋单元间加入接触作用（*CONTACT_AUTOMATIC_GENERAL）以模拟柱头钢筋在大位移阶段产生的悬挂效应。钢筋采用多段线弹塑性材料模型（*MAT_PIECEWISE_LINEAR_PLASTICITY），混凝土采用光滑封闭屈服面模型（*MAT_CSCM），并使用最大有效应变失效准则来实现混凝土的压碎剥落。

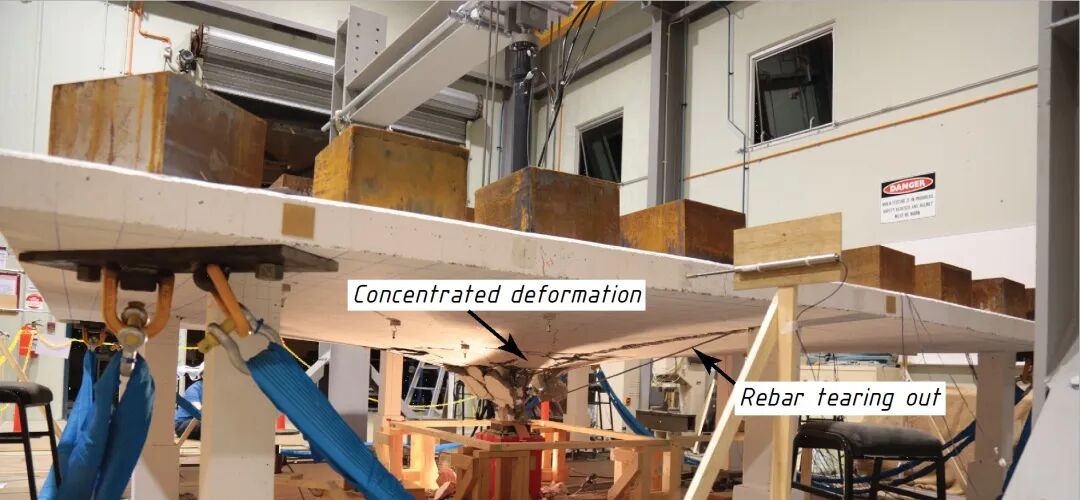

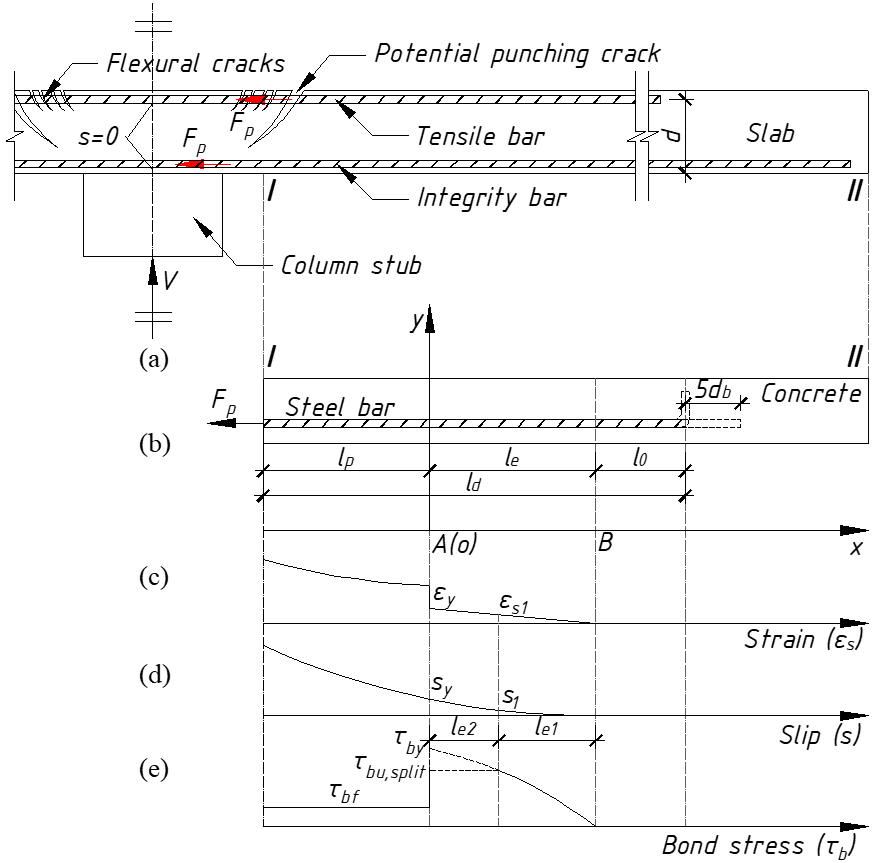

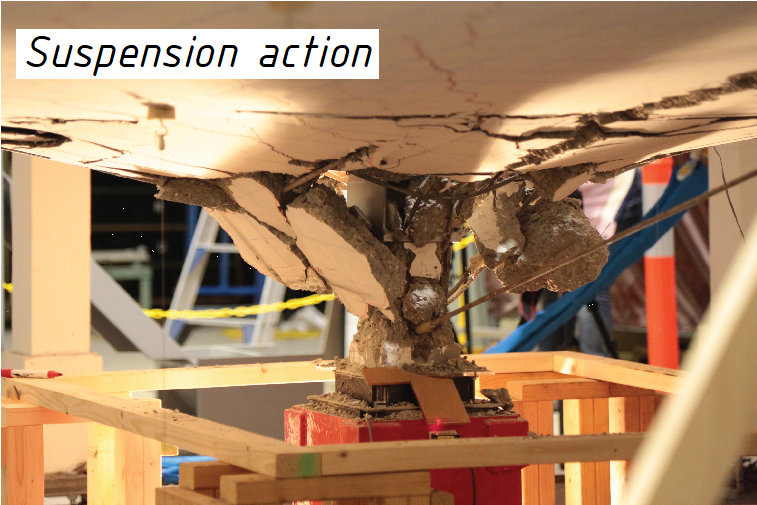

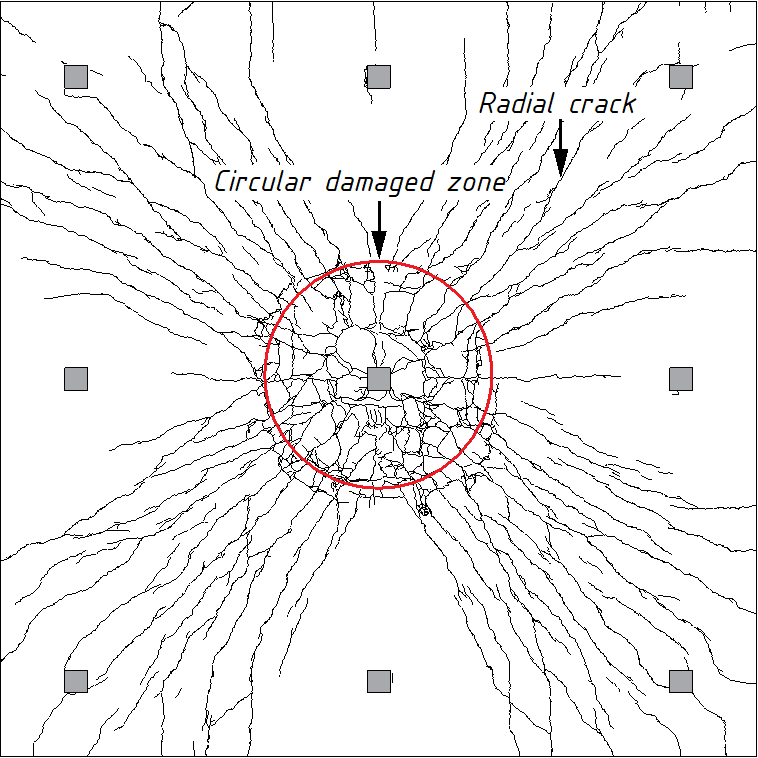

图1. 板柱子结构中柱失效倒塌试验
