中山大学卢锡洪团队Angew：压缩双电层提升超高锌离子存储容量

原创 Xin Shi 环材有料

🎨文献、电子书快速提供、英文论文撰写查重以及语法校对服务，全部免费！快快联系小编（文末二维码添加）。

第一作者：Xin Shi

通讯作者：卢锡洪、Yanxia Yu、Fuxin Wang

通讯单位：中山大学、五邑大学

论文DOI：10.1002/anie.202214773

研究背景

由于成本低、储量丰富、离子转移动力学快等优势，水系锌离子杂化电容器（ZHSCs），受到研究者广泛关注。然而，碳阴极容量低，导致ZHSCs的能量密度相对较低（< 100 Wh kg^-1），使得它们与其他储能系统相比没有竞争力。碳材料主要基于双电层电容存储机制来吸附离子，根据公式C_dl=eS/d（其中，e是电解液介电常数；S是电极/电解质接触面积，与比表面积有关；d是双电层厚度）可知，可以通过增加碳材料的比表面积来提高电极与电解质的接触面积S，从而提高碳材料的双电层电容。受现有技术限制，碳材料的比表面积无法无限增大，增加的比表面积也无法保证全部用于离子存储。有鉴于此，中山大学卢锡洪等团队开发了一种通用的策略减小EDLs厚度d来提升EDLs电容，即利用-NH₂官能团增加碳材料表面电荷密度，同时-NH₂上的孤电子对可以与Zn²⁺发生强相互作用，从而有效压缩了EDLs厚度，显著提升了锌离子的存储容量。相关成果发表在国际期刊Angewandte Chemie International Edition上。

图文导读

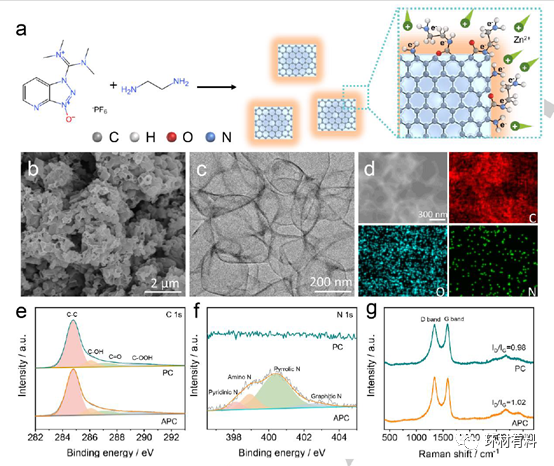

碳材料的制备与微观结构

首先，以纳米ZnO为模板、KOH为化学活化剂，通过高温煅烧将煤焦油沥青转化为多孔碳（PC）。之后，在乙二胺溶液中，利用多肽缩合试剂将-NH₂官能团嫁接到碳材料表面，得到-NH₂基团修饰的多孔碳（APC）。相关测试表明，APC表面含有多种含氮物种，缺陷程度更高。

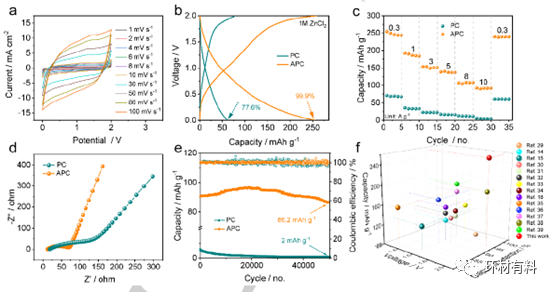

碳材料的电化学性能

电化学测试表明，APC具有超高的锌离子存储容量（255.2 mAh g^-1），且展现了优异的容量保持率（50000次循环后，容量保持率为95.5%）和倍率性能，而多孔碳PC容量只有71.1 mAh g^-1且库伦效率低（77.6%）。

锌离子存储性能提升的内在机制

电化学测试和理论计算表明，锌离子存储容量的提升源于-NH₂官能团上的孤电子对可以增加碳材料表面电荷密度，同时与Zn²⁺发生强相互作用，从而有效压缩了EDLs厚度。

文献链接：

https://doi.org/10.1002/anie.202214773

往期推荐：

重庆大学赵志伟团队CEJ：一种新设计的石墨-聚苯胺复合集流体以提高流动电极电容去离子的性能

2022-11-12

西安交通大学许鑫课题组《ACS NANO》：通过优化煅烧温度来平衡SnS2纳米片的结晶度和纳米结构

2022-11-11

天津大学、新南威尔士大学AM: 层状导电聚苯胺包覆的Si纳米粒子集成SEI构建超稳定硅负极

2022-11-09

JMST特邀综述“面向极端高温环境应用的微/纳米多尺度强韧化复合材料及其涂层研究进展”及其新近相关工作概览

2022-11-08

清华大学李晓岩/林琳SPT：电极颗粒的导电性和比表面积对流动电极电容去离子技术脱盐效率与能耗的重要性

2022-11-07

向环材有料投稿，即可在文献电子书直达群享受免费文章查重以及校对服务！

微信加群：

环材有料为广大环境材料开发研究领域的专家学者、研发人员提供信息交流分享平台，我们组建了环境材料热点领域的专业交流群，欢迎广大学者和硕博学生加入。

进群方式：扫下方二维码添加小编为好友，邀请入群。请备注：名字-单位-研究方向。

扫二维码添加小编微信，邀请入群，获得更多资讯
