数据可视化图表设计指南：圆环图
关注▲Clip设计夹后台回复“进群”加入设计成长群
设计夹的第105篇文章分享
圆环图(Donut chart)，是饼图的一种变体，指将两个及以上大小不一的饼图叠加，挖去中间部分构成的图形。因为中间区域被挖空，看着很像🍩，所以圆环图也叫做“甜甜圈”图。
饼图大家应该都很熟悉，通过对比各个扇形面积的大小来进行数据的对比。但是饼图只能对比一组数据，无法对比多组不同的数据。
3种圆环图样式
标准圆环图
图表中间空心的部分用来展示数据的总数，用圆环的弧长和颜色表示不同数据的占比，图表旁边有图例用来解释说明。

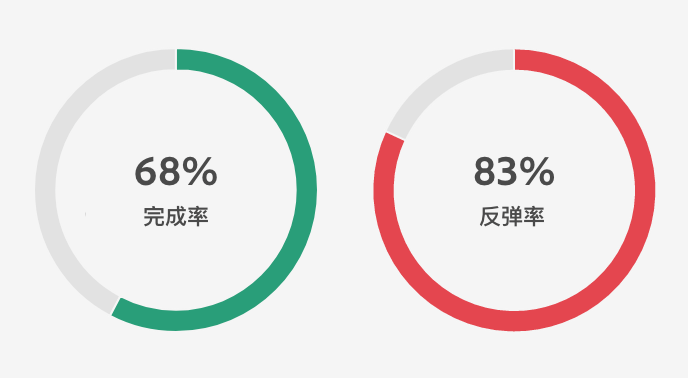

布尔圆环图
布尔圆环图就像是给圆环图做了布尔运算，只表示正负两个值。
比如想重点突出完成率，就使用绿色圆环来表示68%的完成率，圆环其他部分为灰色，同理想重点突出反弹率，就使用红色圆环来表示83%的反弹率，圆环其他部分为灰色。
圆环中心部分用来显示相关数值的百分比和标签。此外布尔圆环图不需要额外添加图例。

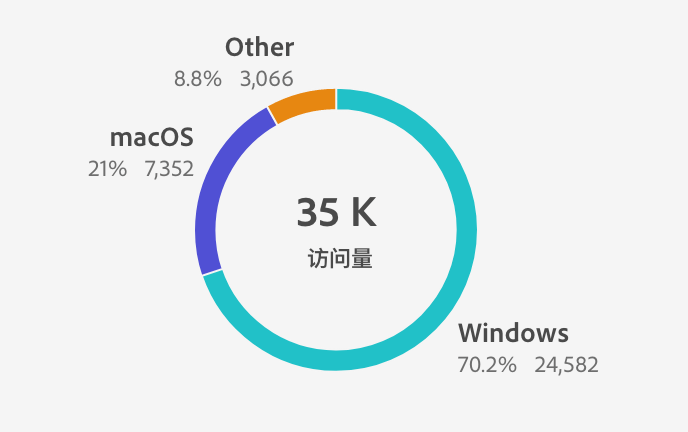

标签圆环图
圆环图交互状态分析

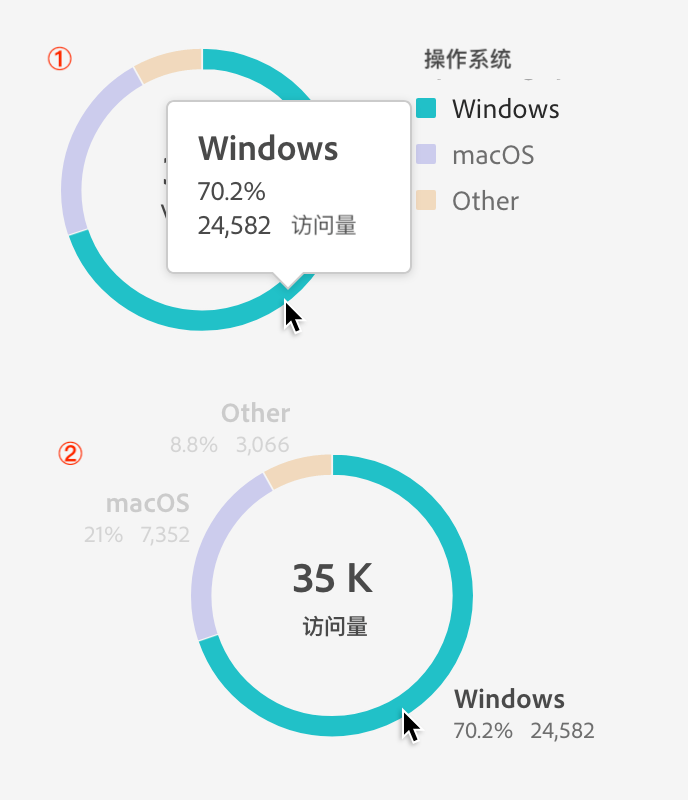

悬停状态
在标准圆环图中，鼠标悬停在圆环图上时，跳出分段名称+百分比+数量值的弹窗。在标签圆环图中，悬停的圆环部分突出显示，其余部分淡出处理。

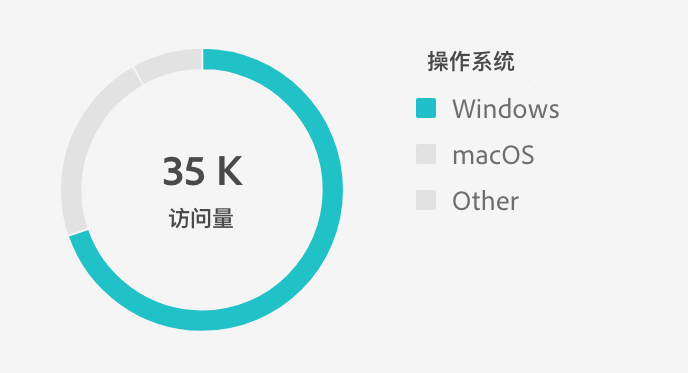

点选状态
图表段可以是交互式的，点击对应的分段时，右侧的图例也会同步高亮显示。
焦点状态
焦点状态和上面提到的悬停状态类似，唯一的区别在于，焦点状态选中分段后有一个放大+描边的圆环效果，突出展示数据。

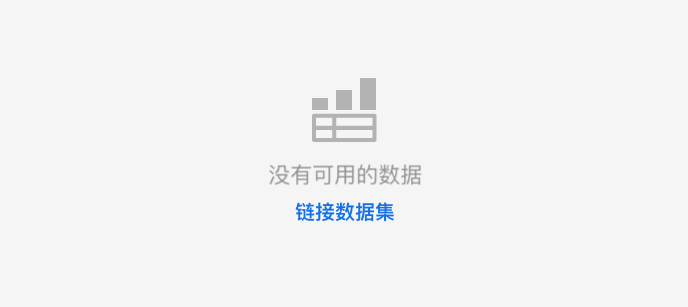

空状态
当没有可用的数据时，应该在图表上表明这一点，并给出提示引导用户去点击。

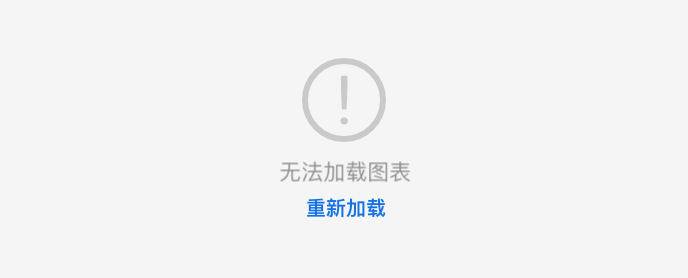

错误状态
圆环图使用指南

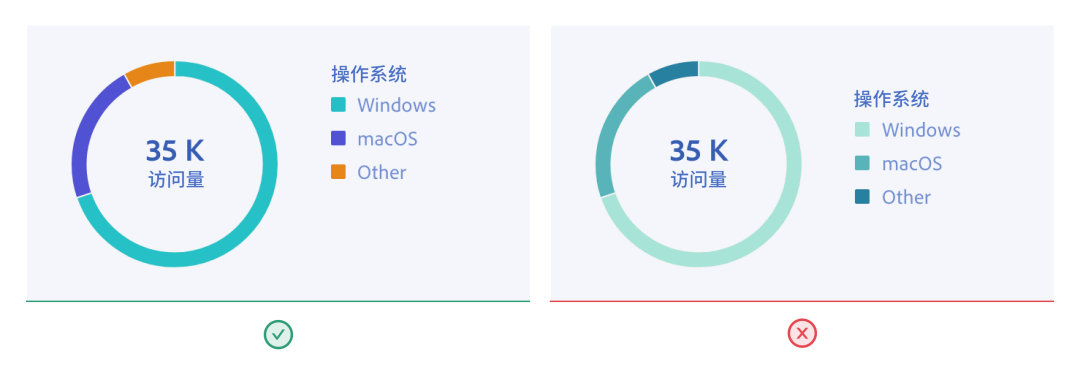

使用分类颜色
保持圆环图每部分颜色都使用醒目的颜色且具有对比性。在圆环图中不建议使用同色系颜色来显示数据，同色系颜色常用在直方图中。

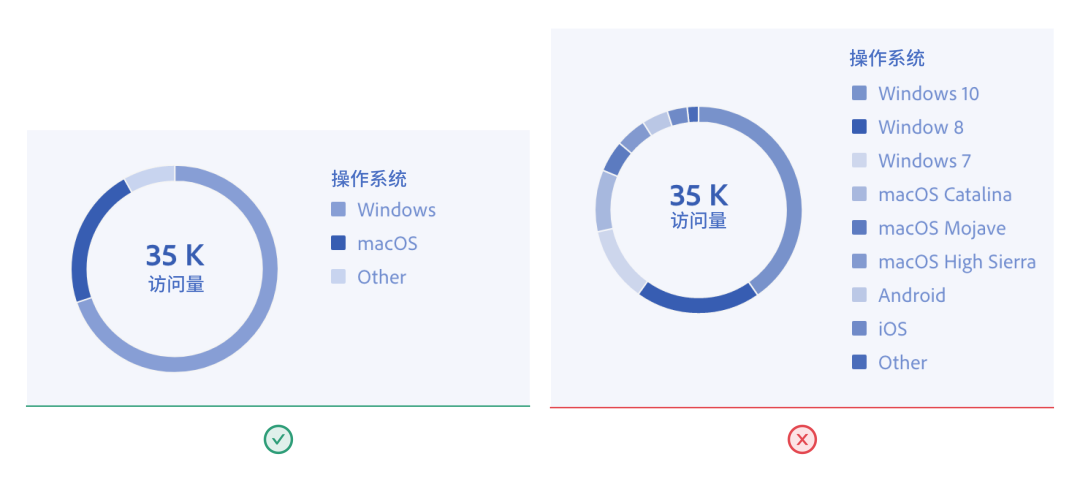

最多使用五个分段
当圆环图包含多个数据分段时，图标会变得难以理解，为保证图标的清晰，尽可能将分段控制在 2-3 段，不要超过5段。如果数据过多，可以考虑使用柱状图、条形图等其他形式的图表。

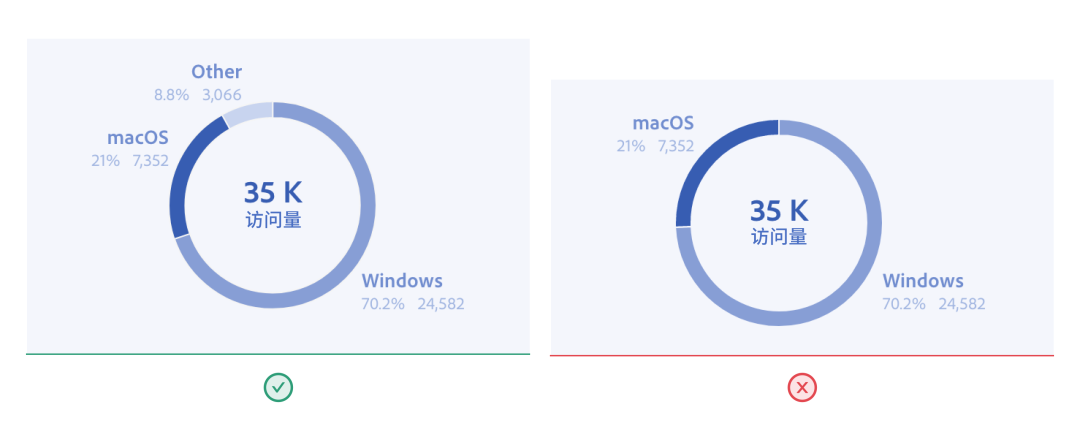

保证数据准确
圆环图的所有分段加起来的数值应该始终为 100%，没有有多段数据占比过小，可以一起汇总到“其他”分段中。

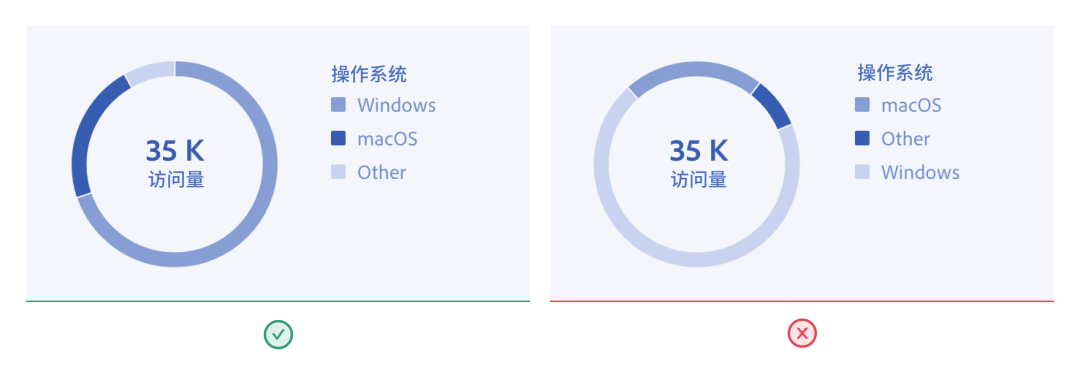

按顺序排列数据
圆环图的份分段应从12点位置开始按最大值排序，然后按顺时针方向依次按大小排列每个数值。右侧的图例页应该从上到下保持一致的排序。

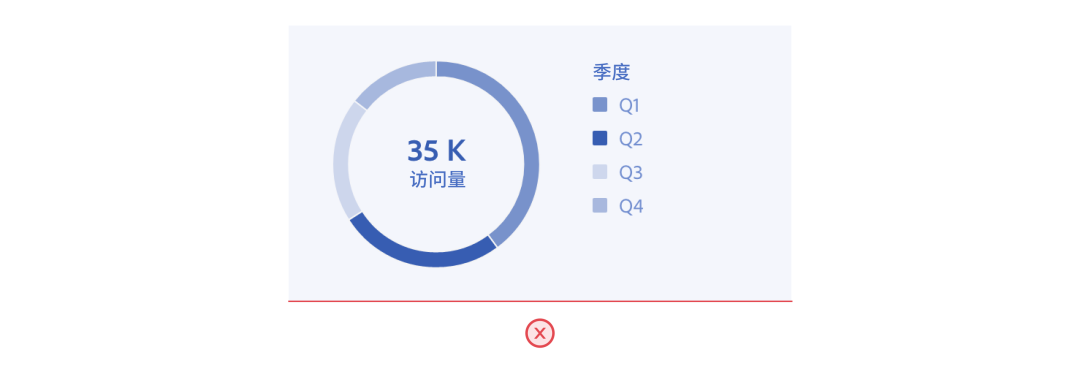

不要将时间分段
最后
以上就是圆环图的基本介绍，在之后的分享中，会为大家介绍折线图、面积图、条形图、直方图等一系列数据可视化图表文章~
如果大家想看更多「数据可视化图表」系列内容，记得及时关注接下来的文章~
