一文收录16张DevOps ”拍照神图”
出，底下的观众一般都会掏出手机，赶紧拍照。为了节省大家的时间，我把符合此类特征的16张DevOps高清大图整理在一起，方便大家集中欣赏，随时下载。这些图是我个人的选择，并非求全。
我把这些图分成五大类：（一）DevOps工具链；（二）模式和实践全；（三）持续交付相关；（四）框架体系；（五）成熟度模型。
工具链的图真的很多。表现形式通常可以看到的有8字图，饼状图，模块图，还有比较特别的元素周期表样式的。
1) 小8字图形式：
8字的两侧分别是开发和运维。Edureka! 是一家培训机构。选的这些DevOps工具都是最主流的。简单就是美。
https://www.edureka.co/blog/devops-tutorial)
2) 大8字图形式：
Atlassian的DevOps工具图。比上图工具多了很多，但是表现形式一样。注意8字形流程上术语的说明两者不完全一样，这也是初学者比较容易困惑的地方。随着对相关术语的更深理解，会发现这些表达都可以是正确的。
https://marketplace.atlassian.com/categories/devops?utm_source=wac_marketplace_landing
3) 小饼状图形式：
http://navyuginfo.com/devops-driven-development/
4) 大饼状图形式：
显然是CA搞的...
https://www.blazemeter.com/blog/ultimate-devops-tools-ecosystem-tutorial-part-1
5) 模块化组合形式：
每个模块里还嵌套小模块。这个图里的工具集比DevOps涉及的范围要更广。没找到作者是谁。
http://ideal.vistalist.co/pipeline-management-tools/
6) 模块化组合+生命周期形式：
比较常被引用的一张图，作者 James Bowman。
http://www.jamesbowman.me/post/continuous-delivery-tool-landscape/
7) 元素周期表形式：
XebiaLabs独家出品。第2版有118家上榜，第3版将为120个（不知道厂商要上表的话XebiaLabs收不收钱）。网站上有交互式的图，点进去可以看到每个元素代表工具的具体说明。
https://xebialabs.com/periodic-table-of-devops-tools/
（二）模式和实践全景图
这些图力图比较全面地涵盖DevOps的核心实践或模式，一般包含文化、流程、技术等方面。
8) DevOps地铁图：
作者是位德国老兄。图示清晰直观，而且标出了DevOps核心的区域。ITSM的内容也囊括在内是一大亮点。
https://twitter.com/dhinchcliffe/status/870312742196039680
9) Gartner 的DevOps模式和实践图：
Gartner出品，跟上面的地铁图有异曲同工之妙。可以结合在一起参考学习。
https://blogs.gartner.com/cameron_haight/2014/10/13/getting-your-arms-around-devops-devops-patterns-and-practices/
10) Accelerate一书里的DevOps实践网状图：
我最喜欢的DevOps模式图。因为说明了各个实践之间的因果/关联关系。图的作者是大名鼎鼎的Nicole Forsgren博士，Jez Humble和Gene Kim，是这几位历时4年的调查成果（从每年的《DevOps状态调查报告》可以看到这个图逐渐成型的过程），非常有说服力。
（我自己的DevOps企业课程（《DevOps领导力》和《企业DevOps实战》）就是这个图的结构设计的）
https://itrevolution.com/book/accelerate/
（三）持续交付系列
主要说明DevOps里核心的CI，CD等概念，包括持续交付需要的关键实践。
11) Agile，CI，CD和DevOps涵盖的生命周期范围
流传比较广的一张图。可以用来理解各种实践之间的关系。
http://www.pinsdaddy.com/solution-curve_slkJjCKsY9CGxhdXweLRRHQadpalwGzIyl4HUf61MTg/
12) 持续集成、持续交付和持续部署之间的关系
解释持续集成、持续交付、和持续部署之间的关系。类似的图比较多，大同小异，就选一个做例子。注意最后一步到生产环境持续交付需要人工介入，持续部署是自动化的。
https://www.nastel.com/blog/devops-continuous-integration-vs-continuous-delivery-vs-continuous-deployment/blogpic-173/
13) 部署加速度：每100天发布一次 vs. 每天发布100次
这个图因为《精益企业》的引用而广为人知，确实可以很直观地了解各种实践和结果之间的关系（你的组织在哪儿？）。原作者是Paul Hammant。
http://apprize.info/usability/lean/8.html
（四）DevOps的框架/体系
当然，DevOps本身是描述性质的，不像ITIL那样是个规范性的框架。各种DevOps的框架是为了解释这个体系，而非要给出一个具体的、明确的DevOps标准。
14）DevOps框架
来自Bart de Best的DevOps Best Practices（中译名：《DevOps最佳实践》）一书，简单明了，非常清晰易理解。（这本书的最后审校工作由我和其他几位老师正在进行，预计八月份会和大家见面。）
https://www.itpedia.nl/2017/06/27/devops-2/
15) DevOps知识体系

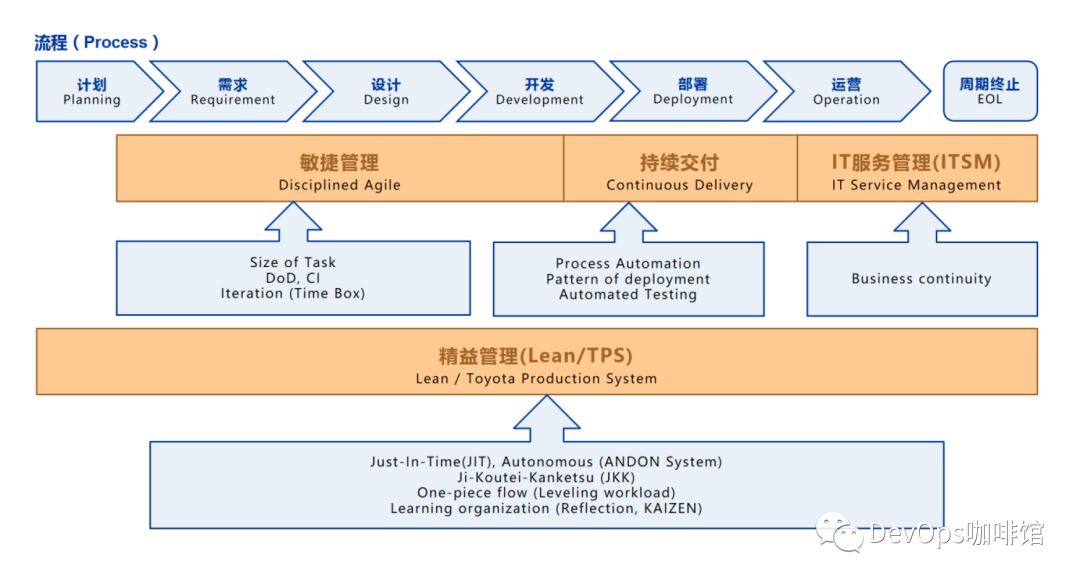

这是EXIN DevOps Master所采用的，由Koichiro Toda老师等设计的DevOps体系图。到底是源自丰田，在精益体系和DevOps关系的阐述上非常有见解（有专门的白皮书可供下载）。
https://www.exin.jp/assets/exin/exams/2097/requirements/EXIN_whitepaper_Success_with_Enterprise_DevOps.pdf
（五）成熟度模型
16) DevOps成熟度模型

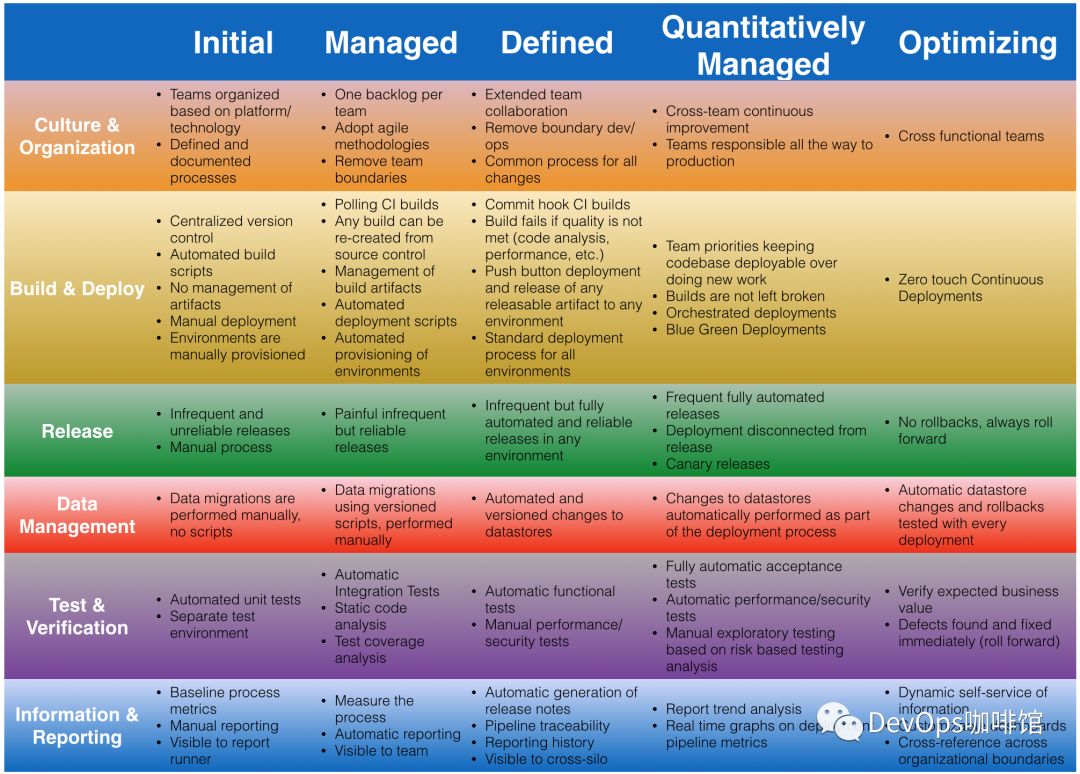

DevOps的成熟度模型并没有什么很标准的，当然总体思路上都是比较类似的。这里就选一个作为样例。
http://blog.arungupta.me/continuous-integration-delivery-deployment-maturity-model/
另外成熟度模型还有只关注持续交付这部分的。比较著名的是《持续交付》一书里第15章给出的，这里就不列出了，大家可以自行查阅。
结语：
一图胜千言。图例确实对学习理解DevOps有很多帮助。DevOps体系由于其开放、开源、持续发展的特性，会不断加入新的方法、工具、实践等，相关的图也会不断推陈出新。
各位读者有自己认为比较好的图，欢迎在留言区一起交流探讨。
