四川大学李乙文教授课题组：聚左旋多巴型人造黑色素粒子的制备及在光热致动复合材料领域的应用

黑色素是一类重要的生物高分子，广泛存在于人、动物等生命体中，具有多种生物功能（如抗氧化、紫外防护等）。聚多巴胺粒子（PDA NPs）作为最典型的人造黑色素材料之一，已在能源、环境和生物医学等领域得到了广泛的研究。和多巴胺类似，左旋多巴被认为是天然黑色素合成过程中涉及到的另一种代表性单体，但关于聚左旋多巴型人造黑色素材料的研究和应用相对较少。在以往的工作中，聚左旋多巴粒子（P(L-DOPA) NPs）材料往往是由单体在强氧化剂（如高锰酸钾）或酶（如酪氨酸酶）的作用下快速氧化聚合得到，这些制备方法积极推动了聚左旋多巴型人造黑色素材料的发展。不过，强氧化剂可能会造成产物中某些结构的破坏或缺失，酶促聚合法又存在成本昂贵、工艺复杂、不易调控等问题。因此开发出简单便利、易于调控的方法来大量制备P(L-DOPA) NPs仍是该领域的瓶颈难题。

针对这一问题，四川大学高分子科学与工程学院、高分子材料工程国家重点实验室的李乙文教授课题组采用金属离子辅助的策略一锅法合成了P(L-DOPA) NPs，制备的P(L-DOPA) NPs较传统的PDA NPs具有更强的近红外吸光和光热转换性能，并被应用于光热响应复合材料致动器件的制备（图1）。

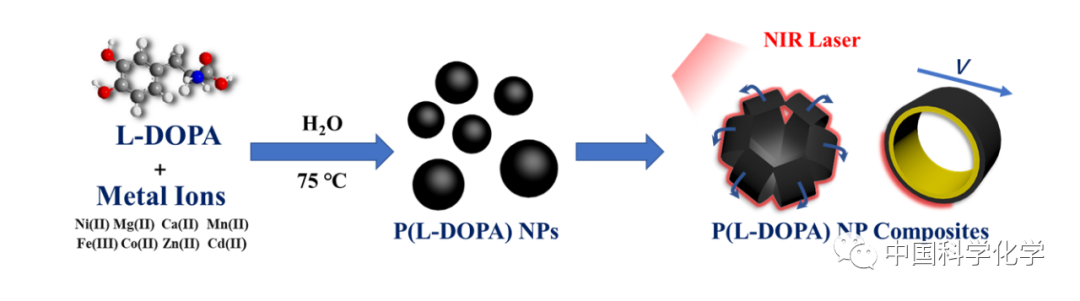

图1 金属离子辅助合成P(L-DOPA)NPs用于光热致动器件设计

作者发现左旋多巴热水溶液在空气氛围下便能自发氧化形成少许的P(L-DOPA) NPs，不过由于缓慢的聚合动力学，材料的收率很低，且单体浓度的改变并不能有效改善收率及调控粒径。而作者之前的研究工作表明，某些金属离子能通过与多巴胺单体结合形成多反应位点的超分子单体而加快多巴胺的聚合过程。受此启发，作者推测在空气和热水的存在下，金属离子的使用也可以促进左旋多巴单体的聚合，最终得到结构和性能可控的聚左旋多巴型人造黑色素纳米粒子。作者随后探究了一系列金属离子（Ni(II), Mg(II), Ca(II),Fe(III), Mn(II), Co(II), Zn(II)及Cd(II)）对左旋多巴聚合的影响。通过扫描电子显微镜及动态光散射测试发现，这些金属离子的少量引入便能有效增大P(L-DOPA) NPs的粒径（图2），同时也伴随着收率的明显提升。

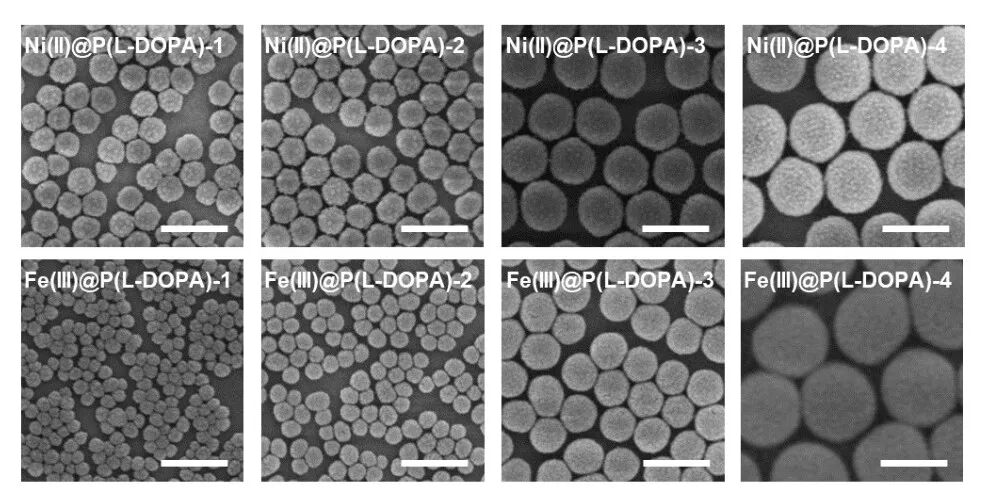

图2 金属离子投量（从左向右逐渐增多）对产物粒径的影响；标尺，300 nm

为了进一步研究聚合和纳米粒子形成机理，作者对未引入和引入金属离子的左旋多巴聚合体系进行了比较，发现金属离子的引入大幅加快了左旋多巴的聚合动力学，可能是其与左旋多巴单体、寡聚体之间通过配位相互作用形成的“超分子单体”也参与了聚合过程所致。与PDA NPs相比，作者发现该方法制备的P(L-DOPA) NPs具备更强的近红外光吸收能力，总光热转换效率也较PDA NPs提升了约56%（图3）。

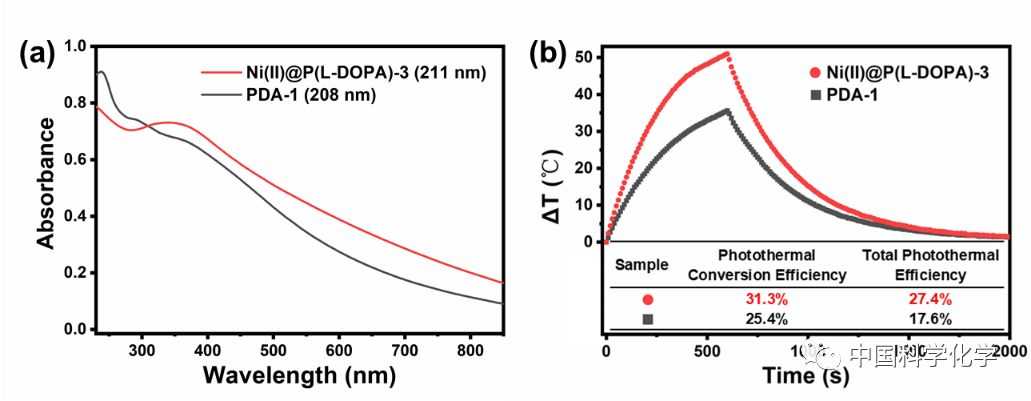

图3  P(L-DOPA) NPs与PDA NPs的吸光及光热转换能力对比

基于其优异的光热转换性能，作者利用所合成的P(L-DOPA) NPs进一步制备了智能复合材料致动器件，这些器件均拥有良好的光热响应驱动表现（图4）。

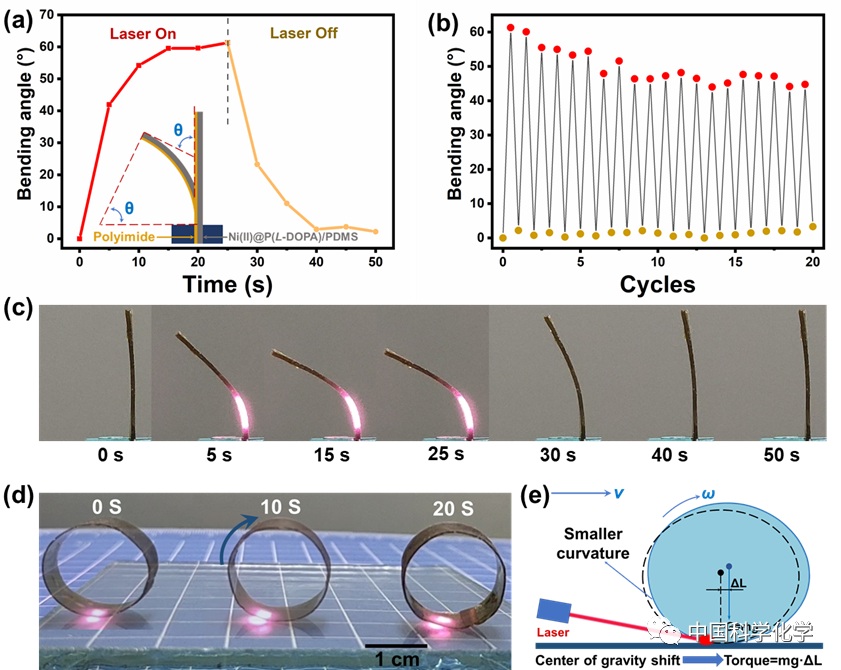

图4 基于P(L-DOPA) NPs的光热响应复合材料致动器件

相关结果近期在线发表于Sci. China Chem.，四川大学高分子学院硕士生王显恒为论文第一作者，李乙文教授为通讯作者。详见：Xianheng Wang, Lei Yang, Peng Yang, Wancai Guo, Quan-Ping Zhang, Xianhu Liu, and Yiwen Li. Metal ions-promoted fabrication of melanin-like poly(L-DOPA) nanoparticles for photothermal actuation. Sci. China Chem., 2020, DOI: 10.1007/s11426-020-9797-3.

扫描二维码免费阅读全文

【扩展阅读】

南京邮电大学范曲立教授：多聚赖氨酸修饰NIR-II荧光探针的制备及在树突状细胞(DC)疫苗归巢过程中的示踪应用

长春应化所陈学思、贺超良团队：生物活性聚氨基酸水凝胶促进间充质干细胞软骨向分化

蛋白质分子开关：植物捕光蛋白实现高效捕光和光保护功能间的切换

国家纳米科学中心李乐乐课题组：ATP激活型纳米光敏剂提高肿瘤成像和光动力治疗特异性

南京大学蒋锡群教授综述：响应性含硼材料在生物医药领域的应用

南京大学郭子建院士团队：新型双模式Cys/Hcy探针用于活体近红外荧光成像和比例光声成像

南开大学杨志谋/王玲/丁丹教授：响应β-半乳糖苷酶的AIE荧光探针对衰老癌细胞的识别和消除
