与此同时，结合断层提取与编辑等专家意见辅助交互工具，支持利用带断层的地质图、剖面等数据提取和构造断层数据，以及对断层数据、断层形态等进行基于专家经验的编辑和调整，使结果地质模型更加符合地质形态和规律。

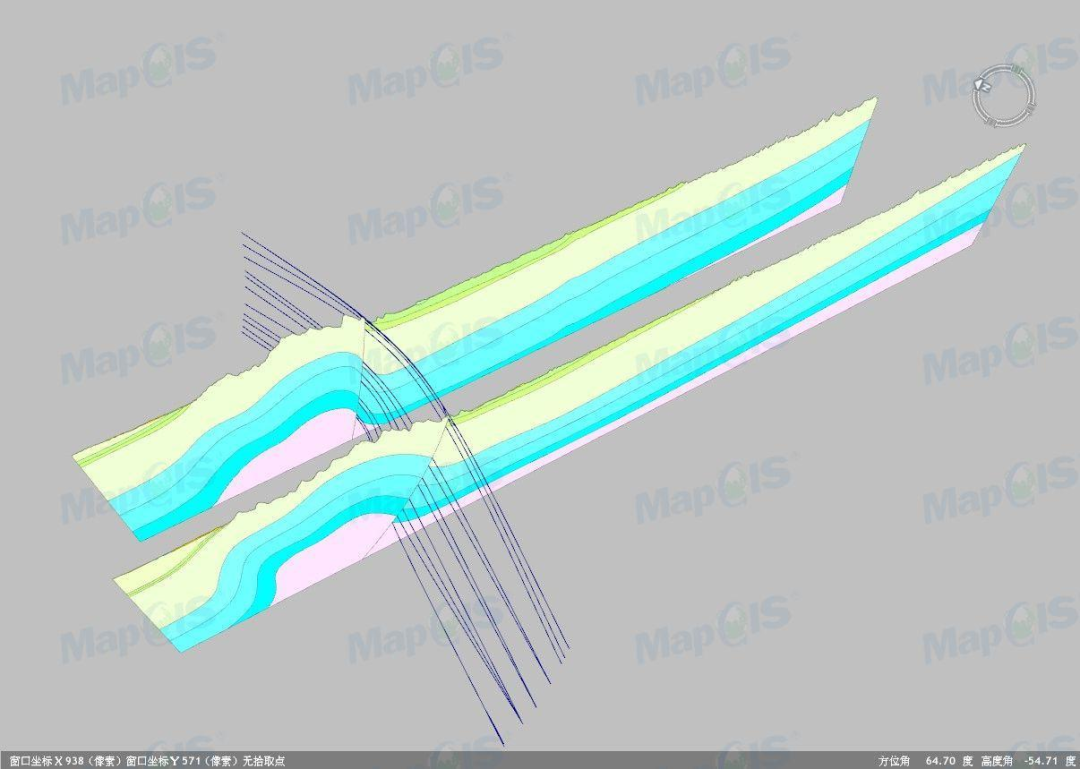

图3  基于三维剖面数据提取断层线与层序划分效果示意图

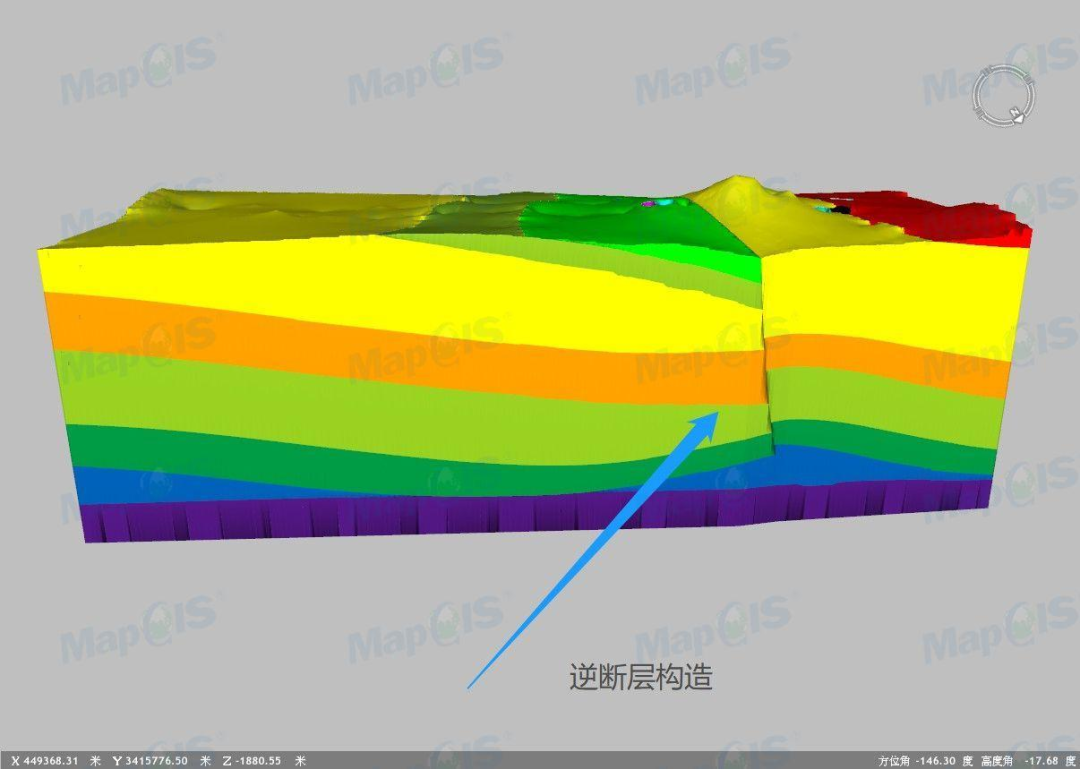

图4  基于专家经验的断层形态与贯穿位置刻画效果示意图

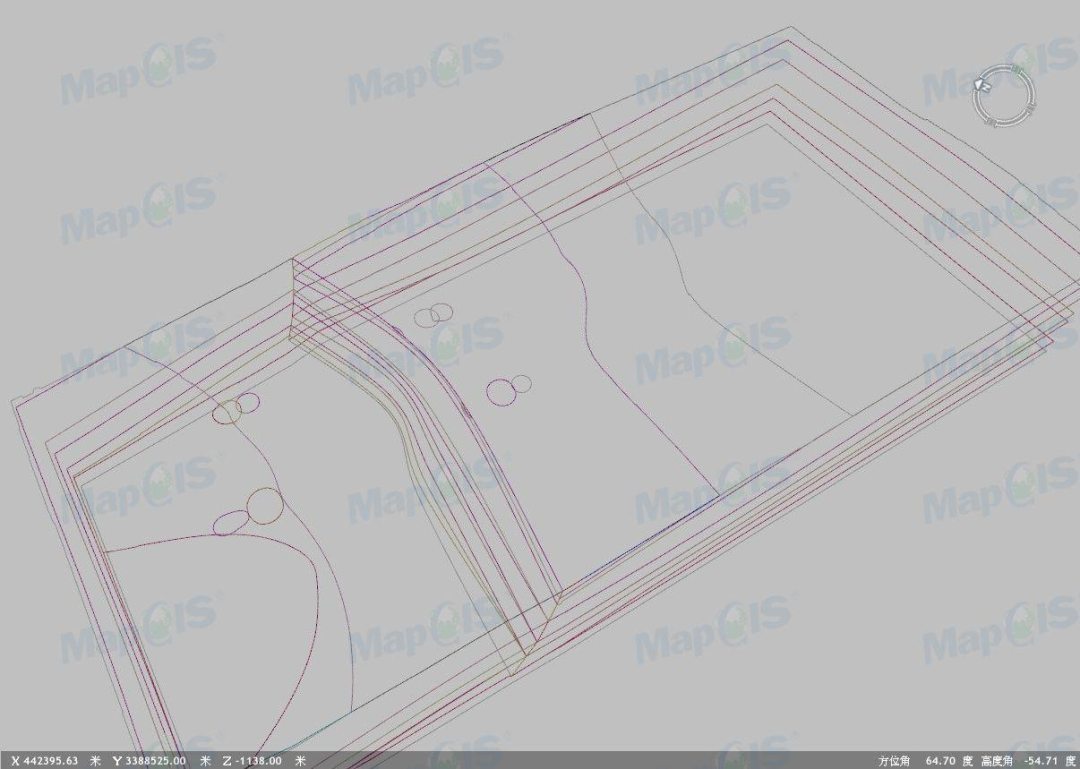

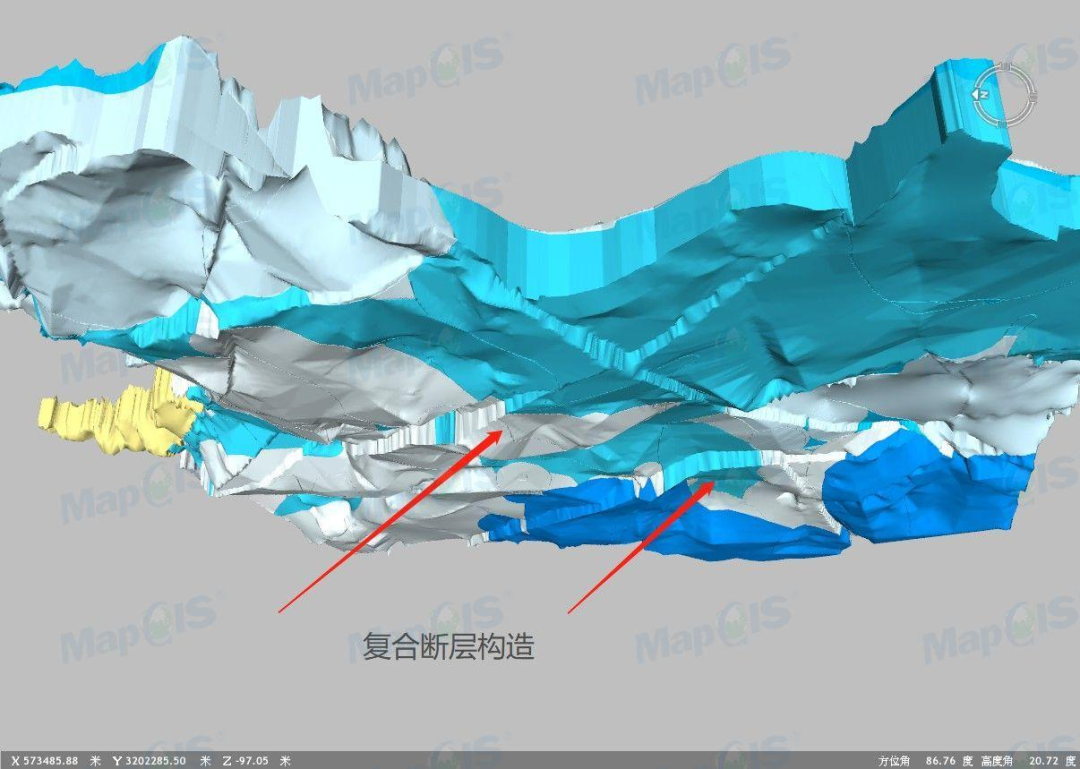

图5  基于断层产状和周边地层接触关系调整的自适应构建与更新的断层模型示意图

MapGIS三维地学建模工具产品支持多级划分约束建模，即利用大层模型作为约束框架，约束构建更加精细划分的亚层、小层或者岩性模型。大层模型能从宏观上更好的把握地层的整体趋势和规律，约束构建的亚层或者小层模型亦能更加精细的刻画地层形态、表达岩性等地质特征，避免在地质界限处出现地层划分不清、相互穿层等问题。

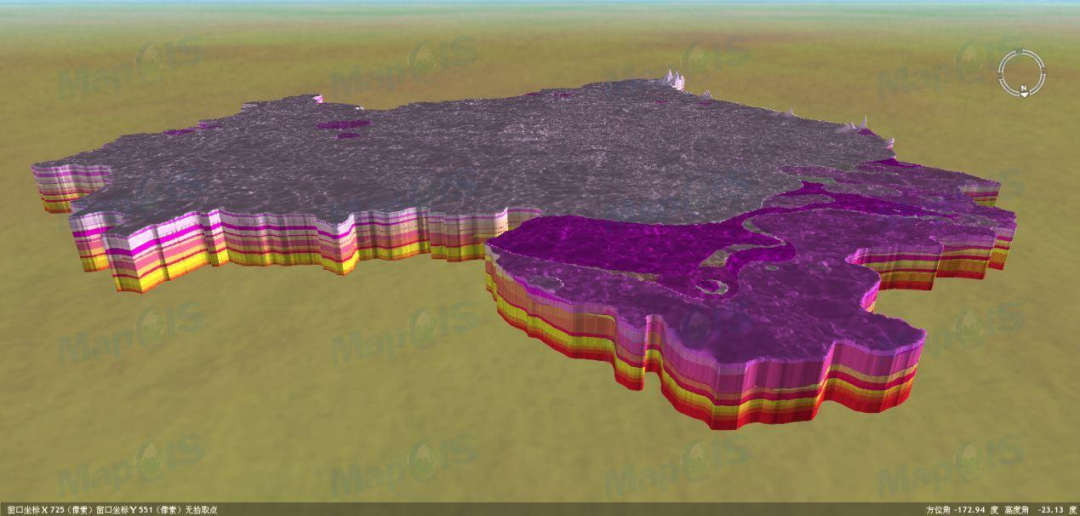

图6  基于1级模型约束构建的3级精细模型示意图

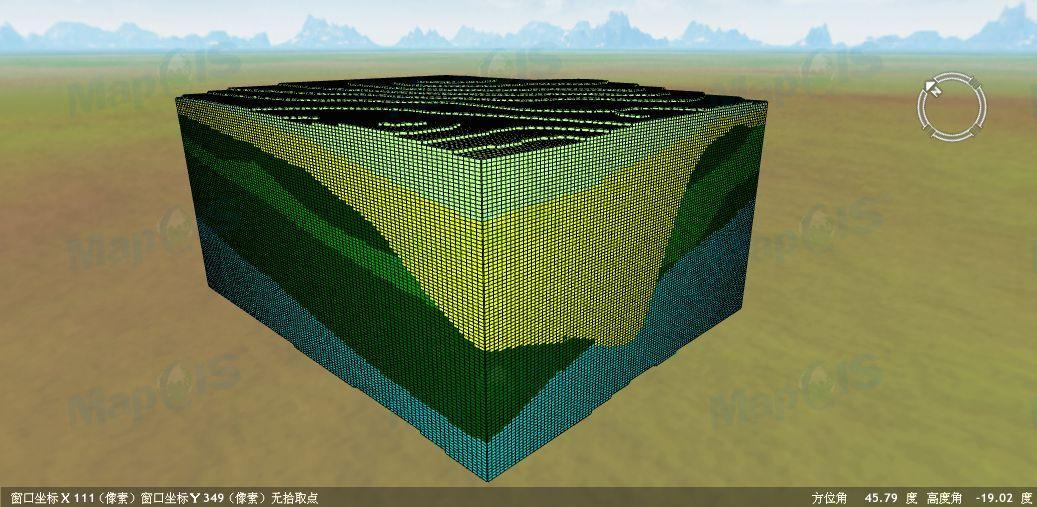

图7  基于1级模型约束构建岩性模型示意图

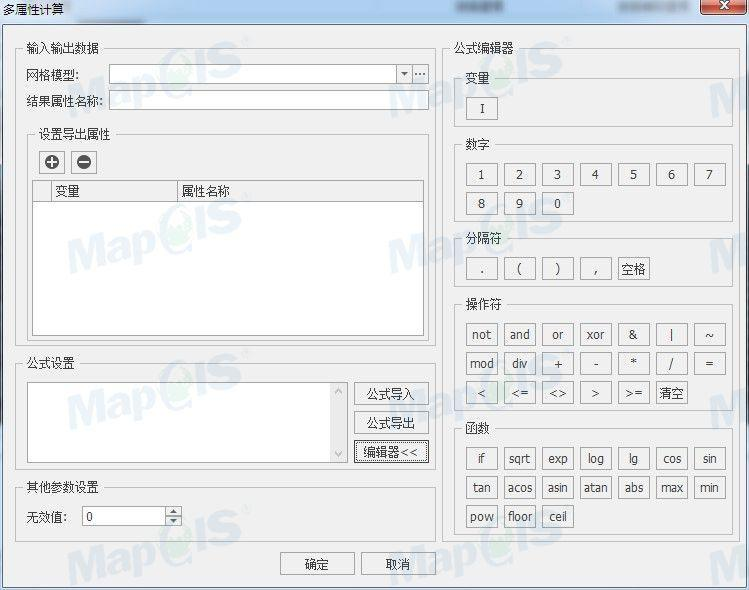

图8  多属性计算工具示意图

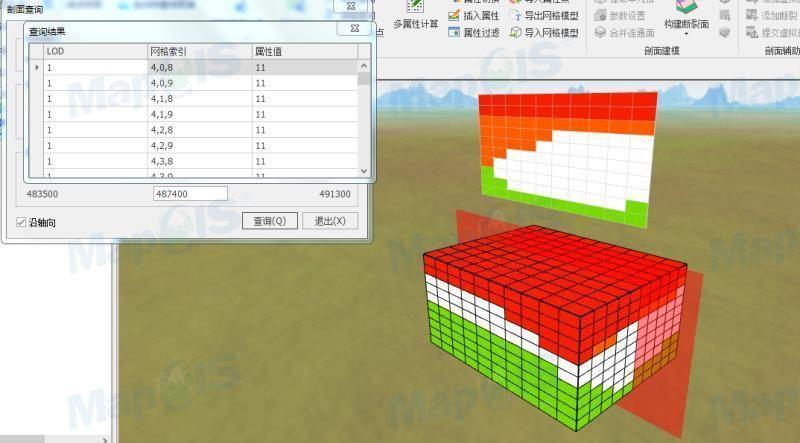

图9  网格模型剖面查询分析示意图

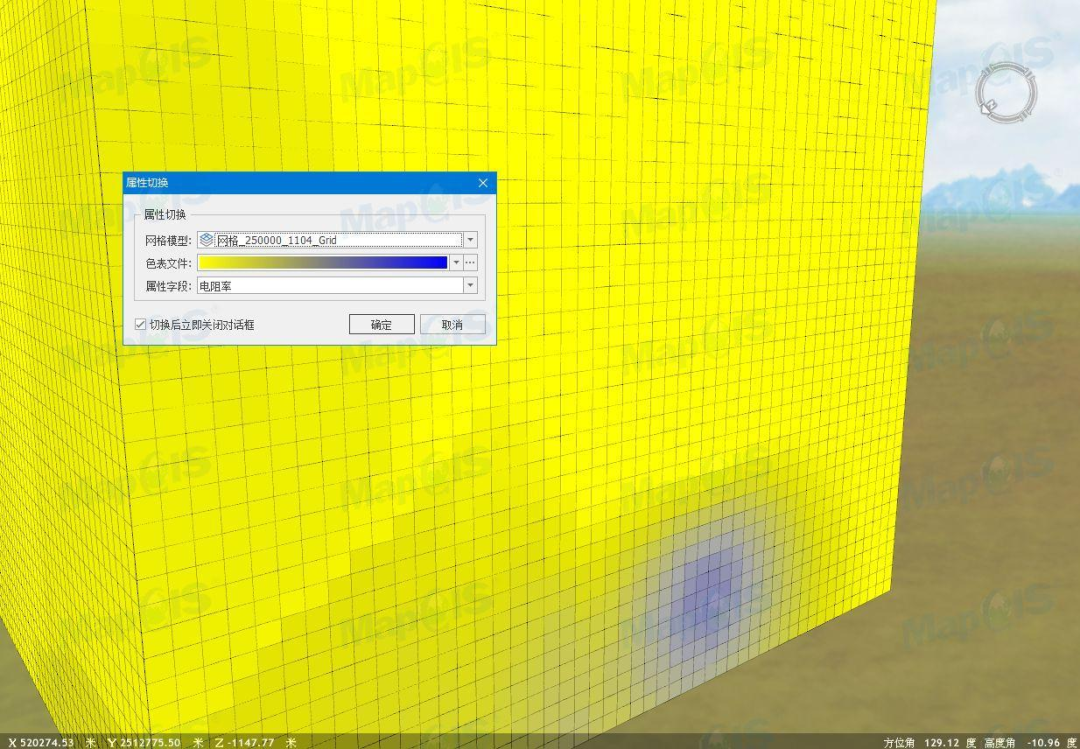

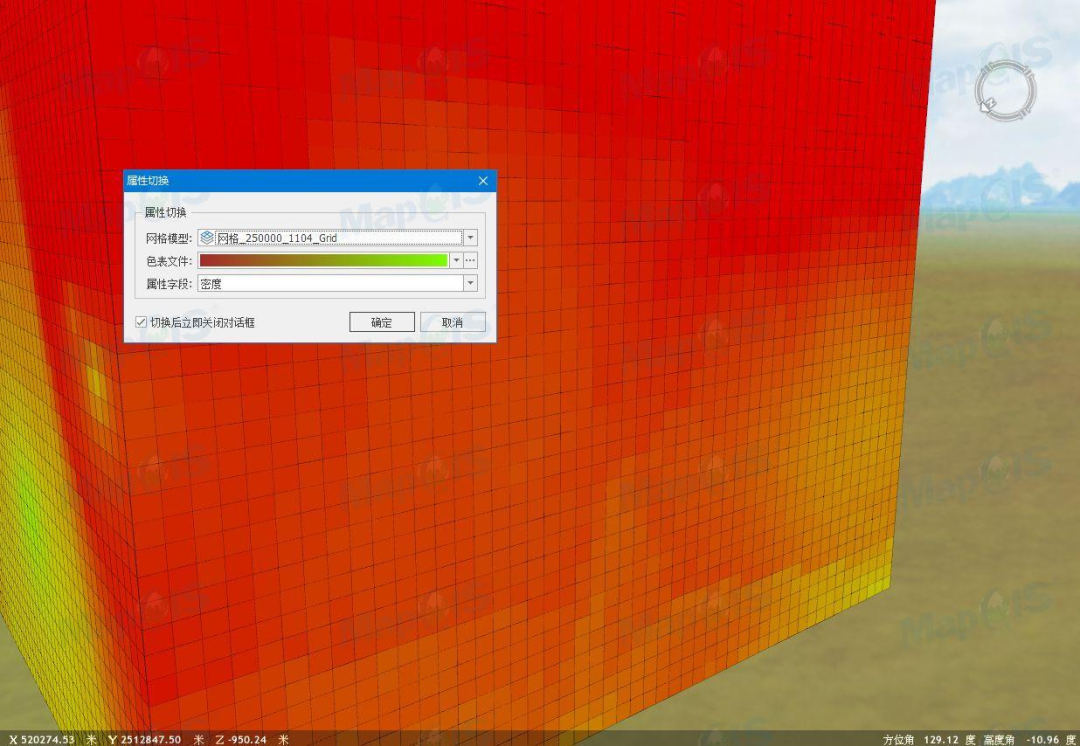

图10-1  网格模型属性切换效果示意图

图10-2  网格模型多属性切换效果示意图

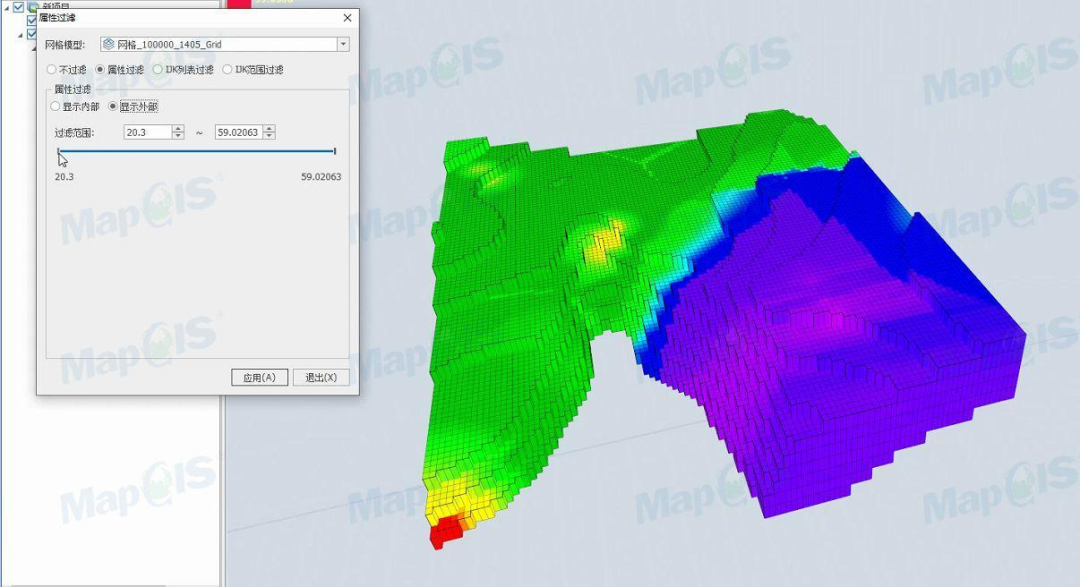

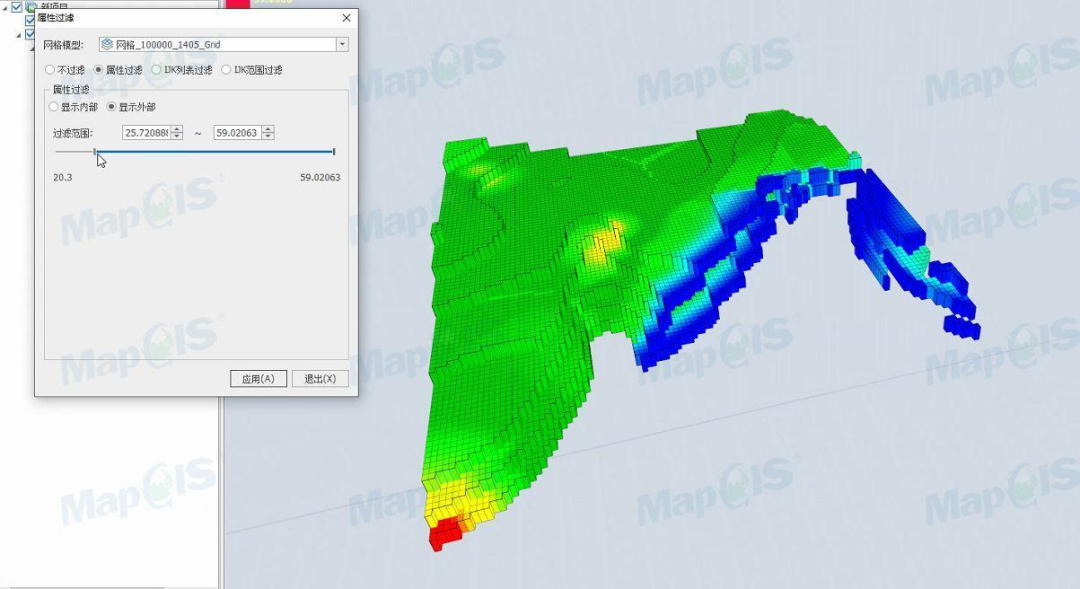

图11-2  网格模型属性过滤效后果示意图

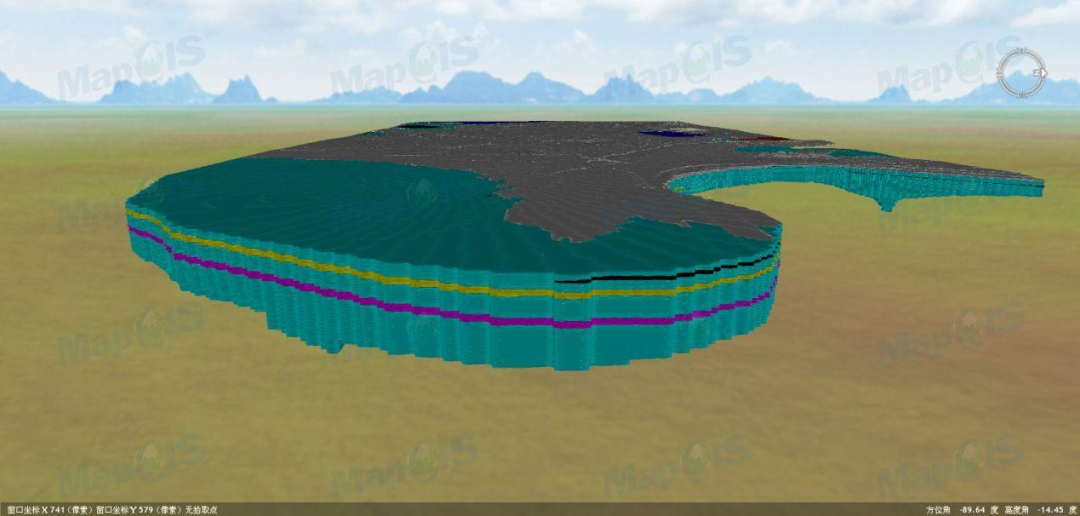

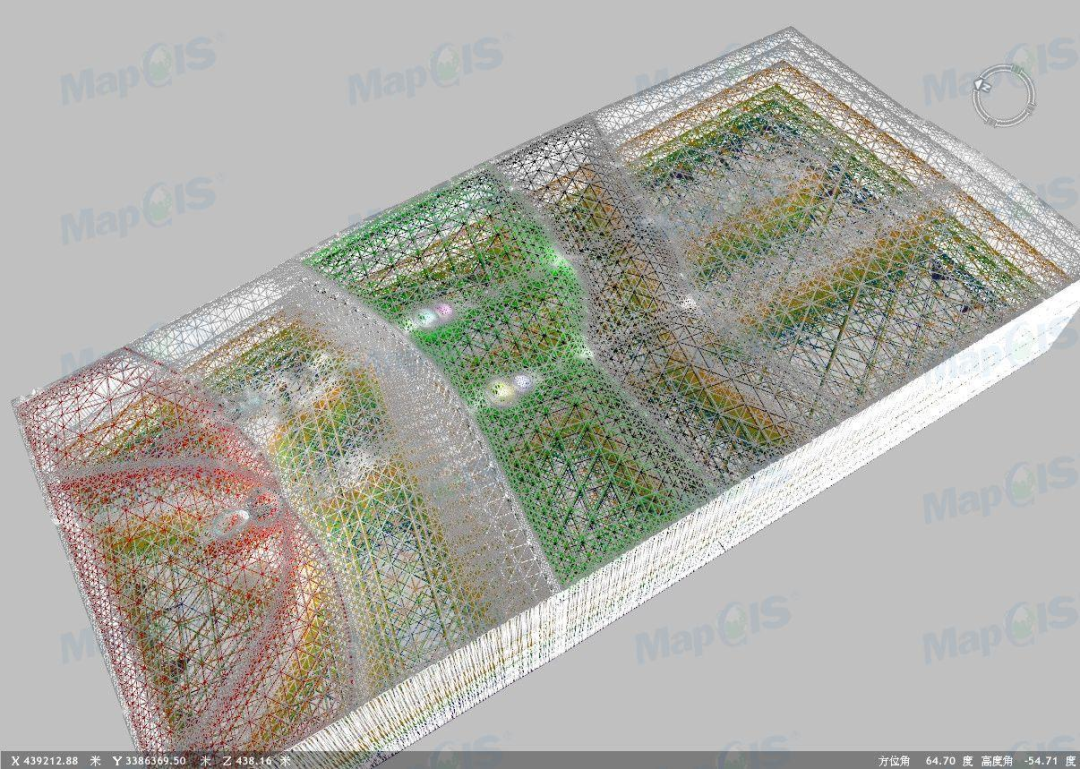

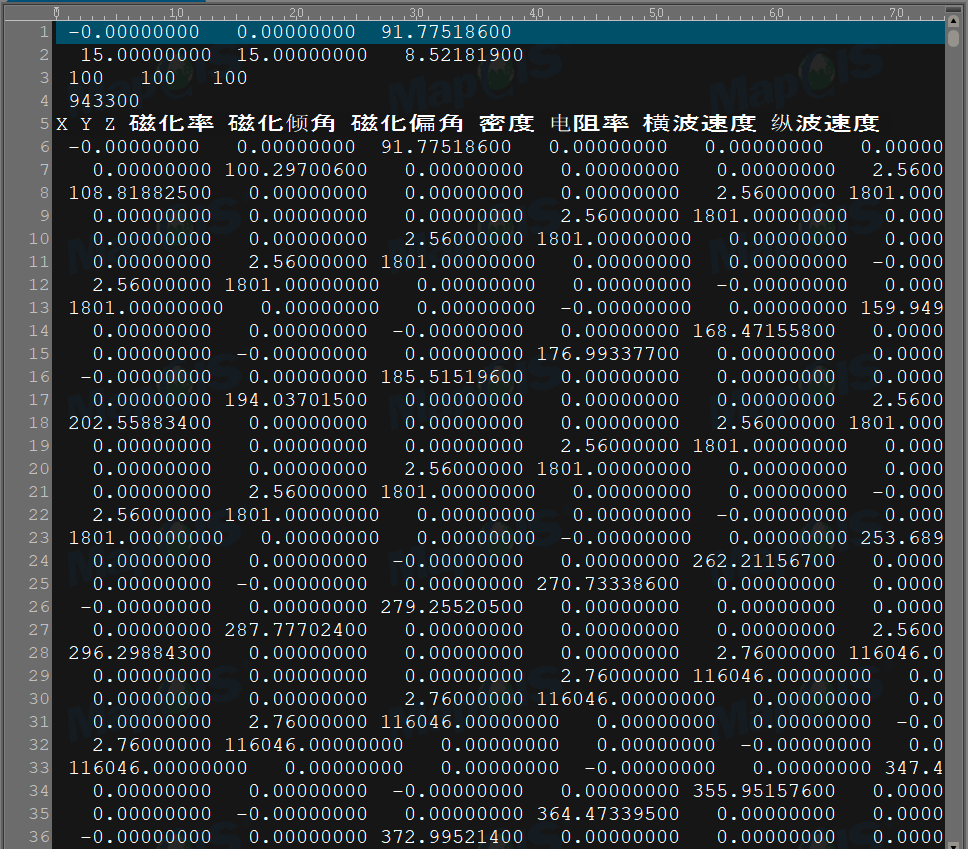

图12  外部网格模型导入效果示意图
