三维场景，焕发新生——三维场景构建工具新功能抢“鲜”看

MapGIS三维场景构建工具（10.5.6.10）新增支持多种模型数据格式，让数据转换更简单：

新增支持多种主流BIM数据格式：包括ifc、dwg、CityGML等；

新增支持多种点云数据格式：包括xyz/off/ply/pcd/pts/obj等；

新增3Dtiles转M3D的工具，可将3Dtiles数据转换成M3D；

新增模型导出工具，可将数据导出为osgb、xml等格式数据。

在数据建模方面，MapGIS三维场景构建工具（10.5.6.10）完善了建模规则，新增了多种建模方法，实现了对坡屋顶、复杂建筑物的三维表达。

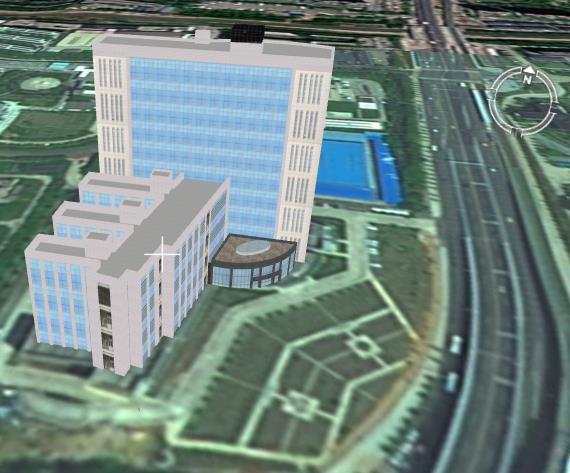

（2）复杂建筑物建模

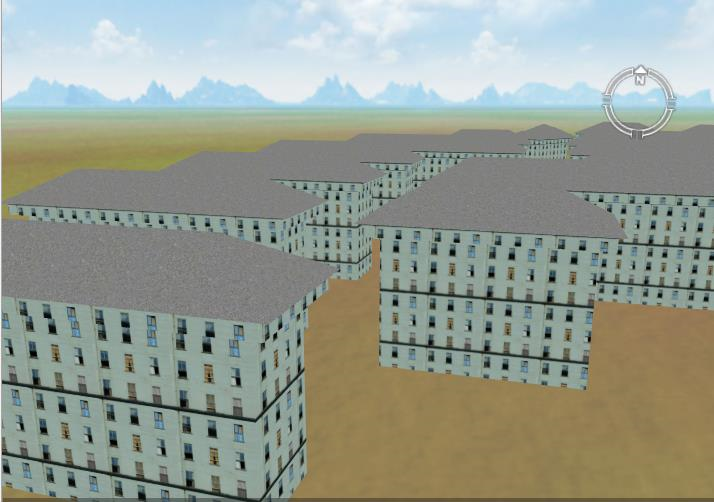

复杂建筑物建模可基于矢量拉伸建模功能实现，矢量拉伸建模功能是基于二维数据拉伸构建模型，其中构建房屋是将二维矢量区简单要素类中的区图元作为底面，指定高度进行拉伸建模，然后进行纹理贴图，最终输出复杂建筑物三维面模型数据。

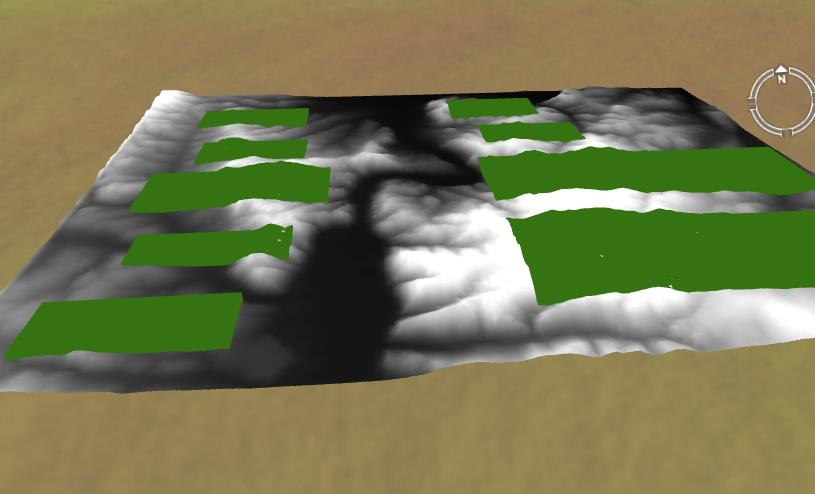

（3）地形约束建模

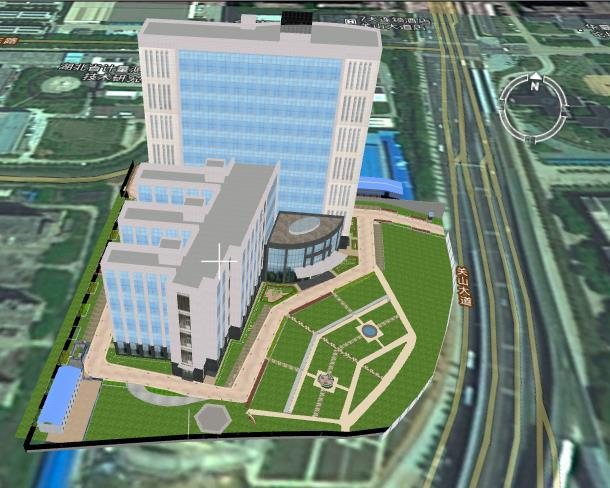

MapGIS三维场景构建工具（10.5.6.10）提供专业的地形约束建模工具，通过矢量拉伸、数据配准、空间校正等技术，使用户建模的结果和地形能够完美融合。

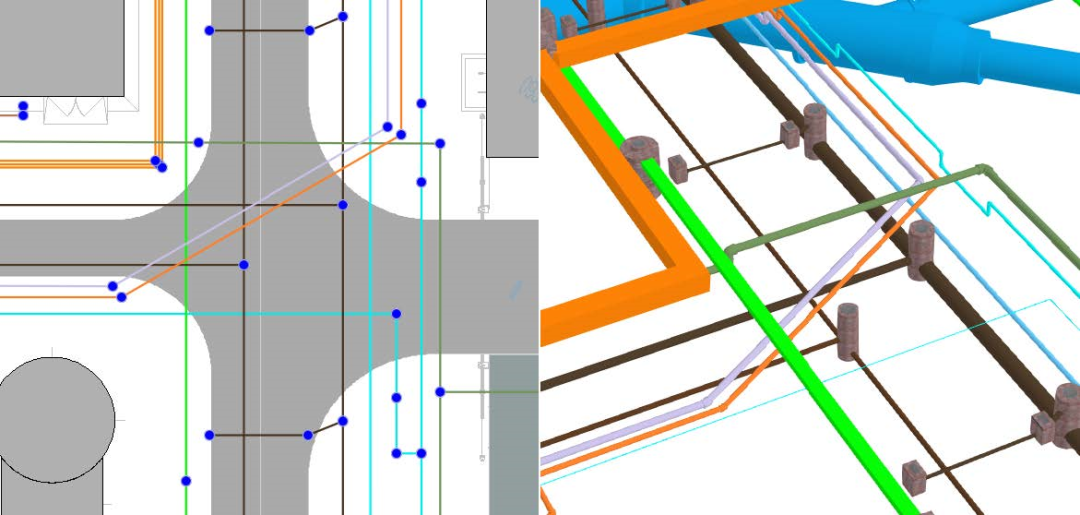

（4）管线建模功能更优

MapGIS三维场景构建工具（10.5.6.10）优化了建模过程参数，让建模细节更优。三维管线模型与地上建筑模型相结合，对管线沿道路的走向和分布情况以及管线与建筑物间的连接点提供地上地下一体化表达。

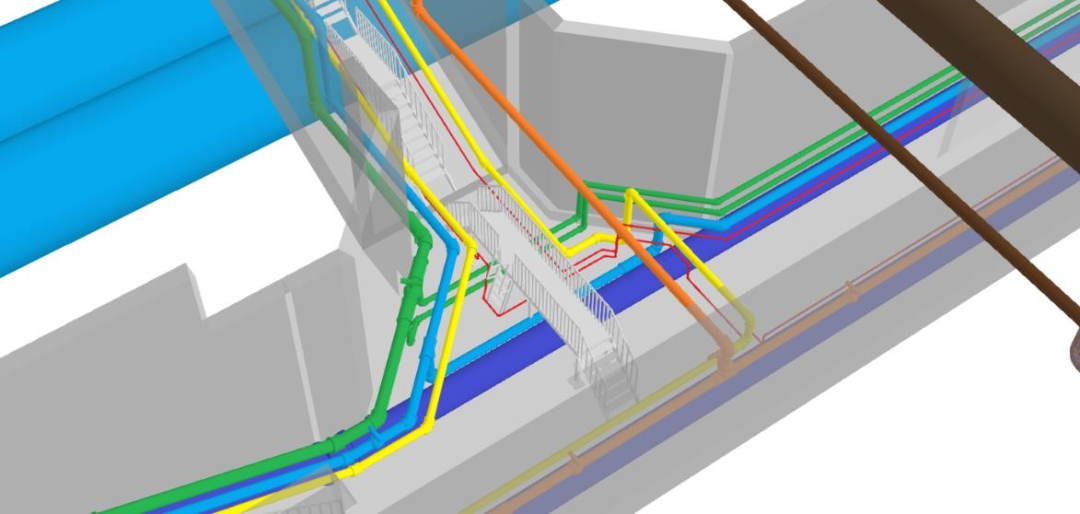

三维管线模型与地下设施模型（如地下管廊）相结合，可完整体现管线在管廊中的排布、走向、与楼梯和防火门之间的位置关系。尤其适用于显示空间分布较复杂的管线，提供全方位观察能力。

（1）数据配准工具

MapGIS三维场景构建工具（10.5.6.10）提供了数据配准工具，数据坐标位置配准工具的目标是将不同来源的三维数据校正到和二维数据匹配的同一位置或偏移到指定位置，以解决不同数据叠加显示冲突的问题。

（2）冲突检测工具

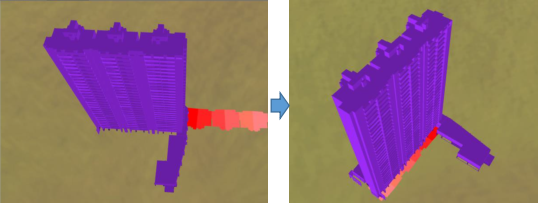

MapGIS三维场景构建工具（10.5.6.10）除提供数据配准工具解决空间xy方向位置的问题外，同时也新增了冲突检测工具，可以针对Z方向的模型进行冲突检测，并自动调整位置并融合，如地形和建筑物等模型的融合问题。

（1）BIM构建树与轻量化

BIM构建树：MapGIS三维场景构建工具（10.5.6.10）采用简单要素类和对象类来支持BIM树形结构的数据存储，提供树形结构遍历父子节点关系等。

BIM轻量化：MapGIS三维场景构建工具（10.5.6.10）调整优化BIM模型轻量化策略，通过构建多级、多层次的实例化、非实例化缓存来生成场景数据调度优化后的金字塔缓存数据，从而快速实现模型数据轻量化，提高模型渲染效率。

（2）点云轻量化

为提高点云加载效率，MapGIS三维场景构建工具（10.5.6.10）新增优化了多种渲染策略，如增加八叉树、逆向合并、保持地物形态抽稀、lod层级组织等技术方案，通过多种途径实现点云数据的顺畅预览，并可将点云矢量数据或las点云文件直接转换成M3D缓存，快速实现点云数据轻量化。

（3）M3D 2.0缓存生产工具

MapGIS三维场景构建工具（10.5.6.10）提供了M3D 2.0工具，可辅助模型数据的存储和管理，大大提高数据渲染和处理的效率。

缓存生成工具支持常规模型数据生产M3D2.0缓存；可将3DTiles转换为M3D2.0，也可将BIM树形结构简单要素类生成M3D树形结构缓存；M3D缓存文件支持本地存储与mongodb、MMT等数据库存储。

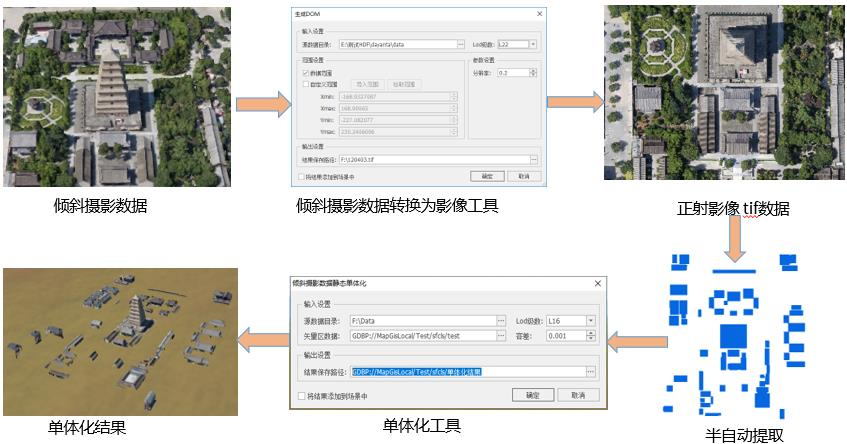

（1）倾斜摄影单体化

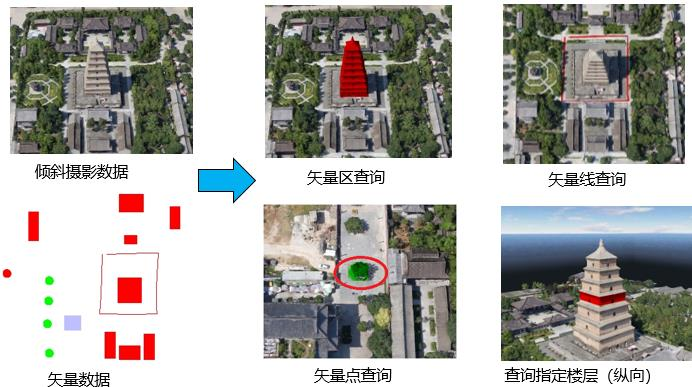

MapGIS三维场景构建工具（10.5.6.10）新增了倾斜摄影单体化相关功能，包括静态单体化和动态单体化查询。

Ø 动态单体化查询：支持添加多个矢量图层进行查询，并且可以将矢量图层的属性字段关联到单体化模型中，保证属性的完整性。

（2）城市景观模型分层分户

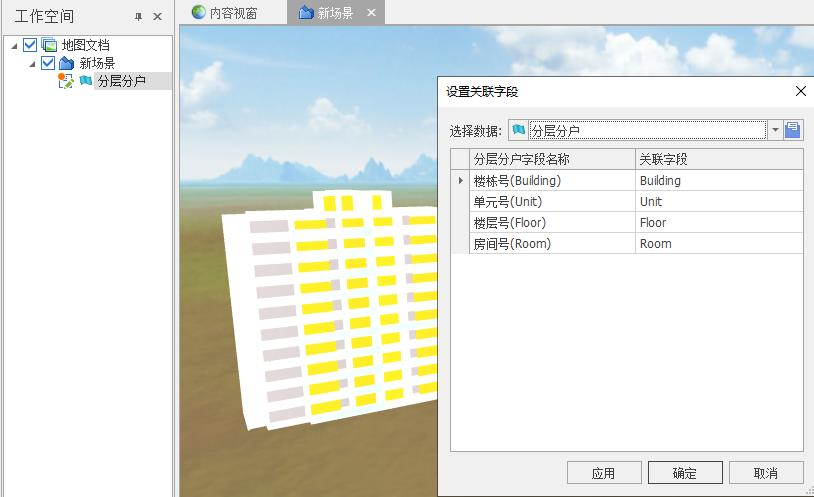

MapGIS三维场景构建工具（10.5.6.10）支持用户制定分层分户数据的属性规范，提供分层分户数据处理指导性流程，可将分层分户数据导入为简单要素类，并生产为分层分户的M3D缓存，同时记录分层分户标识，为前端分层分户查询提供数据支撑。

（3）实体关联

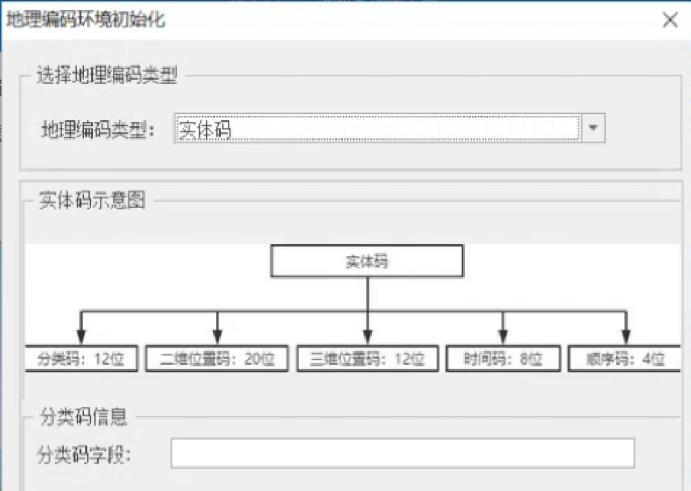

MapGIS三维场景构建工具（10.5.6.10）新增根据空间关系编码手动修改地理编码以及批量生成地理编码的功能，用户可根据实际需求选择对应的工具完成编码赋值。

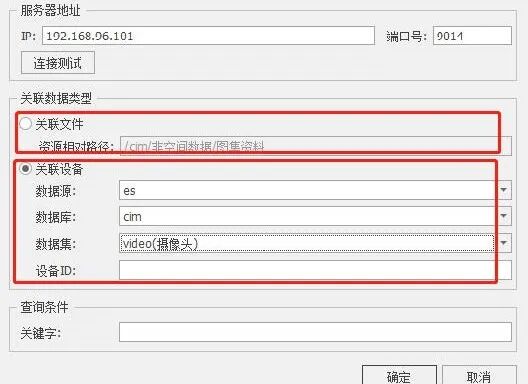

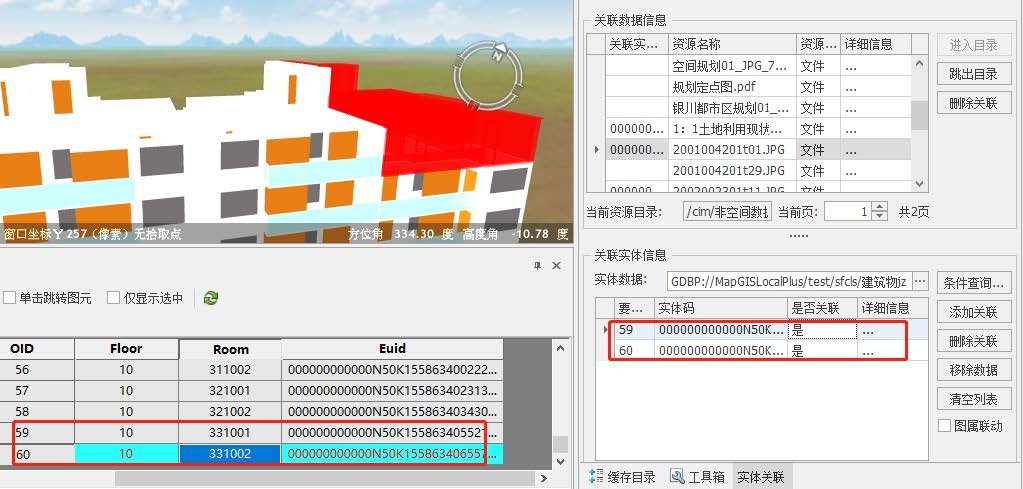

赋值完成后，支持将已有地理编码的数据和实体进行关联，包括存储在DataStore 中的非结构化数据（如房屋产权信息、房屋户型图等）和 IoT数据（如传感器数据、摄像头数据等）等。对于已关联的数据，发布服务后，可在web端查看属性，并支持通过属性字段信息查看关联的附件。

以上就是MapGIS三维场景构建工具（10.5.6.10）的最新功能大放送，欢迎登录www.smaryun.com网站，抢“鲜”试用，我们期待与您在司马云相遇！

软件试用地址：

http://www.smaryun.com/goods.php?id=2663

配套资源获取：

http://www.smaryun.com/dev/service-space/resource#/node_id53

新功能培训地址：

3月24日MapGIS产品公开课将会对上文提到的部分新功能做相关培训介绍，敬请关注。（戳该链接进入公开课直播间）

点击文末“阅读原文”即可获取配套资源。
