华南理工唐本忠院士团队王志明研究员课题组《ACS AMI》：CIEy=0.04的高效率、低滚降的紫外光有机发光二极管

原创化学与材料科学化学与材料科学

收录于合集

点击蓝字关注我们

近几十年来，OLEDs因其色域广、成本低、柔性显示等优点得到了长足发展。红绿蓝OLEDs性能满足了商业应用的需要，因而广泛用于平板显示和固态照明领域。现如今，短波发光的电致发光器件，如紫外光OLEDs (λ_EL≤ 400 nm)，因其在激发光源、生物传感器、和高密度信息存储等方面的独特应用而受到广泛关注。然而，目前紫外光OLEDs的性能表现仍不尽如人意且报道较少，绝大多数报道的器件的最大外量子效率（EQE）小于5%，因此开发高性能的紫外光有机材料仍是重中之重。在电致发光中，热激活延迟荧光（TADF）材料通过反系间窜越（RISC）过程可以实现激子由三线态到单线态的转换（T₁→S₁），理论上可以达到100%的激子利用率，从而提高器件的效率。然而，TADF材料通常为强的给-受体（D-A）结构，其电荷转移（CT）态的发光特征难以实现高色纯度的紫外光发射。近年来，“热激子”机制受到了诸多关注，通过利用低能级局域（LE）态发射性质和高能级的RISC过程（T_n→ S_m，（n≥2, m≥1））,有机发光材料可以同时满足高色纯度和高激子利用率需求，因此在紫外光有机材料领域具有光明的前景。

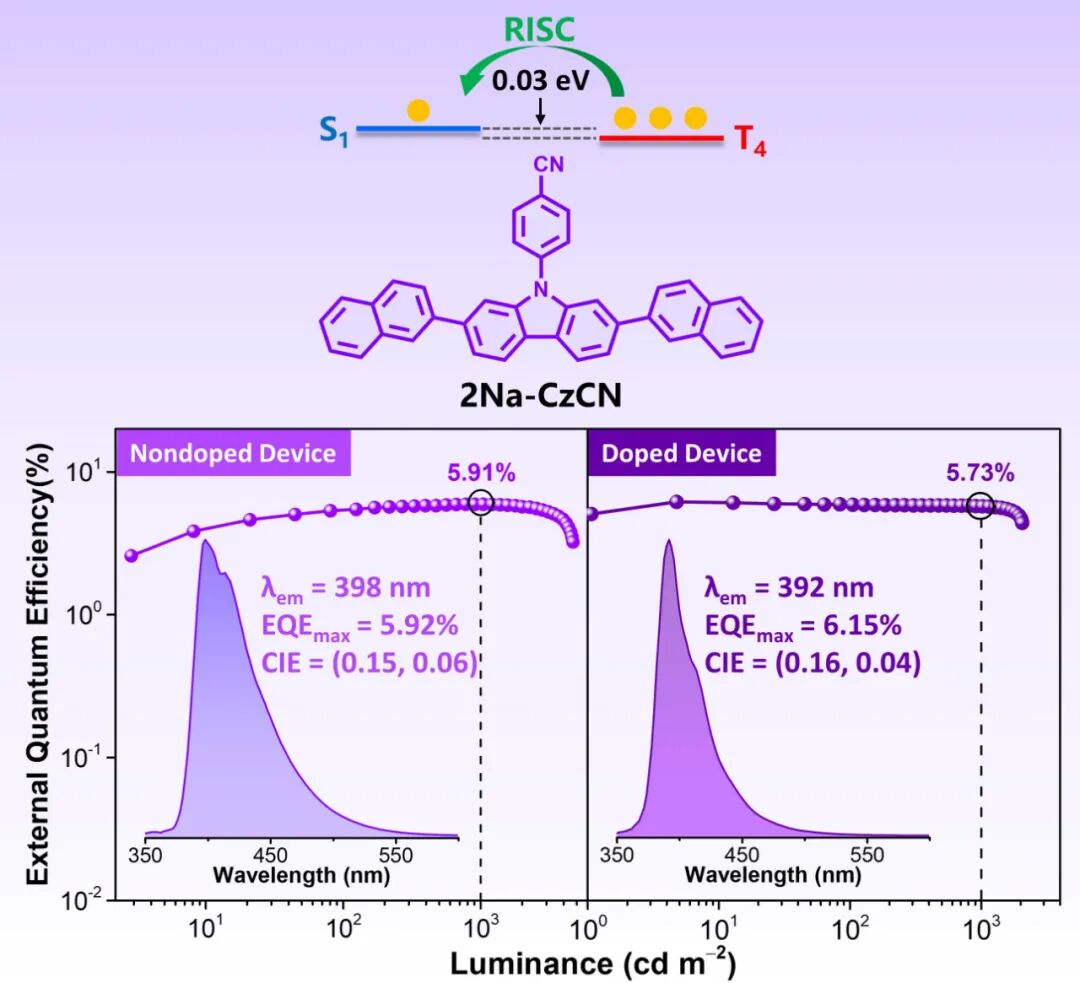

图1：基于2Na-CzCN的紫外光OLEDs概述

近日，华南理工大学唐本忠院士团队王志明研究员课题组基于“交叉长短轴”分子设计策略开发了一种新型紫外光有机分子—2Na-CzCN，并将其用于紫外光OLEDs的制备。理论计算表明该分子具有杂化局域电荷转移态（HLCT）特性，将有利于高能级RISC过程（T₄→ S₁），从而提高电致发光（EL）中的激子利用率。基于2Na-CzCN的非掺杂紫外光OLED器件的发射峰值为398 nm，最大EQE为5.92%，这是已报道的非掺杂紫外光OLEDs中的最高效率之一。基于2Na-CzCN的掺杂紫外光OLED在392 nm表现出最强的紫外光发射，其最大EQE为6.15%。值得注意的是，上述器件都表现出了极低的效率滚降，在1000 cd m^-2的亮度下，非掺杂和掺杂器件的EQE分别为5.91%和5.73%。此外，得益于紫外光发射和较窄的EL光谱，未掺杂和掺杂紫外光OLEDs器件都表现出了理想的色纯度，CIE坐标分别为了（0.15，0.06）和（0.16，0.04）。最后，作者以2Na-CzCN为主体制备了磷光OLEDs器件来评估2Na-CzCN作为主体材料的潜力。从器件结果来看，所有的磷光OLEDs器件都表现出了良好的电致发光性能。以2Na-CzCN为主体的橙光、红光磷光OLEDs器件的最大电流效率/最大外量子效率分别为84.9 cd A⁻¹/25.3%和15.6 cd A^-1/ 17.3%。该研究成果为紫外光有机分子的设计提供了思路，有助于高性能紫外光OLEDs的进一步发展。

图2：基于2Na-CzCN的紫外光OLEDs器件表现（非掺杂器件：device N；掺杂器件：device D）。

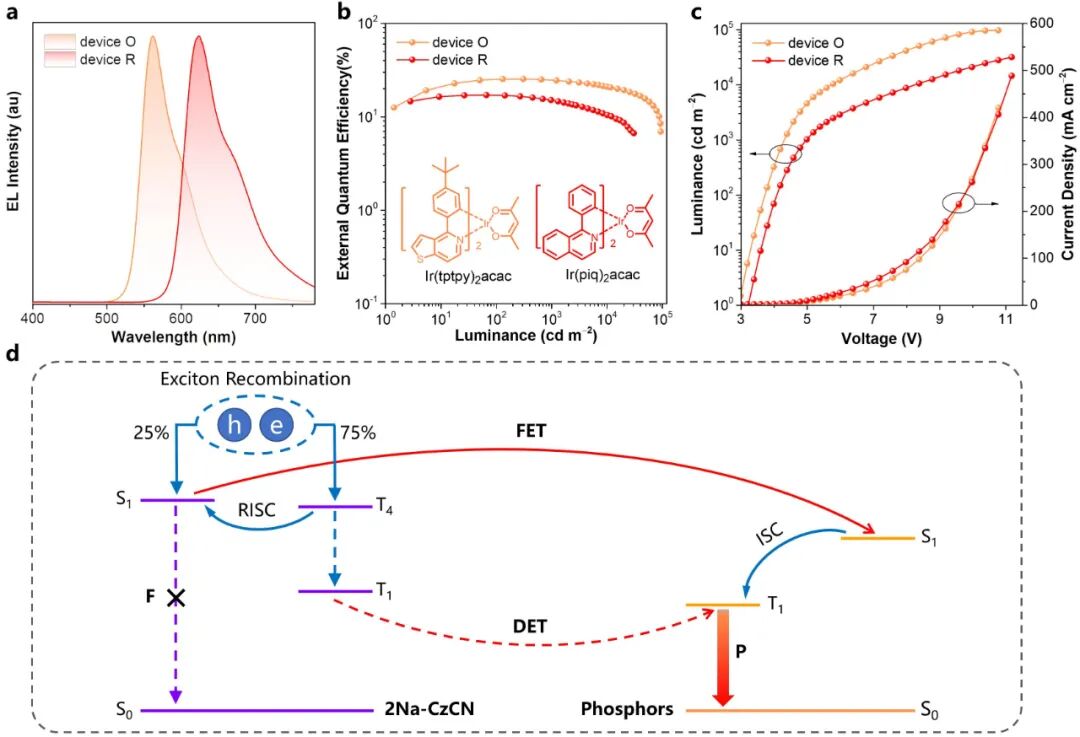

图3：以2Na-CzCN为主体的磷光OLEDs器件性能及能量转移过程（橙光器件：device O; 红光器件：device R）

相关论文在线发表在ACS Applied Materials & Interfaces上（DOI：10.1021/acsami.1c24285）。文章第一作者为华南理工大学硕士生黎刚刚，华南理工大学博士生李保玺、华南理工大学张翰博士为共同第一作者。华南理工大学硕士生郭学成，华南理工大学博士生林城伟、陈孔麒等人为本工作提供了大力支持。通讯作者为华南理工大学王志明研究员，共同通讯作者为华南理工大学/香港中文大学唐本忠院士以及华南理工大学马东阁教授。

作者简介

向上滑动阅览

唐本忠 教授
香港中文大学 （深圳）

唐本忠，香港中文大学（深圳）冠名校长讲座教授，理工学院院长，博士生导师；中国科学院院士、发展中国家科学院院士、亚太材料科学院院士、国际生物材料科学与工程学会联合会会士、英国皇家化学会会士、中国化学会会士。1982年于华南理工大学获学士学位，1985年、1988年先后获日本京都大学硕士、博士学位；曾在多伦多大学从事博士后研究工作。1994年加入香港科技大学任教，2008年晋升为讲座教授，2021年加入香港中文大学（深圳）。唐本忠院士主要从事高分子化学和先进功能材料研究，特别是在聚集诱导发光（Aggregation-Induced Emission, AIE）这一化学和材料前沿领域取得了原创性成果，是AIE概念的提出者和研究的引领者。目前已发表学术论文1700多篇，总引超130000次，h影响因子为160，拥有100多项授权专利。现任德国Wiley出版社发行的Aggregate(《聚集体》)杂志主编。唐本忠院士获得多项奖励，Nano Today Award奖项（2021），国家自然科学一等奖（2017），何梁何利科学与技术进步奖（2017）、第27届Khwarizmi国际科学奖（2014）、美国化学会高分子学术报告奖（2012）、国家自然科学二等奖（2007）、Croucher基金会高级研究员奖（2007）、中国化学会王葆仁奖（2007）和Elsevier出版社冯新德聚合物奖（2007）等。

王志明 研究员
华南理工大学

王志明，华南理工大学材料科学与工程学院研究员，博士生导师。2002-2011年在吉林大学完成本科到博士的学习，师从马於光院士从事有机发光材料激发态的调控研究；2011-2016年在沈阳工业大学工作，期间在华南理工大学/香港科技大学深圳研究院从事博士后研究；2016年加入华南理工大学发光材料与器件国家重点实验室工作，主要从事芳基杂环高效率深蓝光材料的设计及新型AIE荧光探针的研究，并负责推动聚集诱导发光高等研究院筹建及AIE产业化工作。以第一或通讯作者的身份在J. Am. Chem. Soc., Adv. Mater., Adv. Funct. Mater., Angew. Chem., ACS Nano., Biomaterials, Mater. Horiz., Chem. Eng. J.等国际期刊发表论文100余篇，h影响因子为31；主持国家自然科学基金青年项目、面上项目及博士后基金特别项目等多项国家、省市校级课题，2021年获得 “广东省自然科学基金杰出青年基金” 资助。

原文链接

https://pubs.acs.org/doi/abs/10.1021/acsami.1c24285

香港中文大学（深圳）唐本忠院士团队 Adv. Sci.：一锅法制备金属多酚网络包裹的AIE核壳纳米颗粒及其在生物成像中的应用

南林蔡旭敏副教授和唐本忠院士、赵征教授合作NC：松香基BioAIEgen：固态下分子运动如何影响光物理过程？

唐本忠院士/王东教授和熊玉等 Mater. Horiz.：揭示静电和色散作用力对氢键交联型掺杂聚乙烯薄膜超长室温磷光的重要贡献
 唐本忠院士/深圳大学韩婷助理教授等《Adv. Sci.》：无金属催化的活化炔聚合在聚合物损伤自检测中的应用

港中文(深圳)唐本忠院士/北师大(珠海)何本钊副研究员《Prog. Polym. Sci.》综述：活化炔聚合

唐本忠院士/Ken-Tye Yong教授/许改霞教授Appl. Phys. Rev.：聚集诱导发光材料在多光子诊疗中的研究进展

华工唐本忠院士团队秦安军教授等 JACS封面文章：首次结合“羟基-炔”和“巯基-烯”点击化学制备序列精确大分子用于高密度信息存储

华南理工大学唐本忠院士团队秦安军教授等发展了一种产物立体构型可调控的异腈单体聚合反应

化学与材料科学原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：chen@chemshow.cn

扫二维码｜关注我们

微信号 : Chem-MSE

诚邀投稿

欢迎专家学者提供化学化工、材料科学与工程产学研方面的稿件至chen@chemshow.cn，并请注明详细联系信息。化学与材料科学®会及时选用推送。
