以下内容主要参考《GB50924-2014砌体结构工程施工规范附条文》、《13J104蒸压加气混凝土砌块、板材构造》、《砌体结构设计规范GB50003-2011》。

混凝土反坎、构造柱、过梁、压顶

蒸压加气混凝土砌块强度较低且耐久性较差、吸湿性大等因素，因此部分位置需要设置混凝土反坎。

1、厨房、卫生间（包含卫生间内部的管道井）、浴室及其他用水较多房间和地面环境比较潮湿的房间（例如水暖井），容易对墙体根部侵蚀，墙体底部宜做成150mm高现浇混凝土坎台（这个150mm高是从建筑完成面开始算的，因为考虑到踢脚线粘贴高度，不能在混凝土坎和加气块两种不同材料交接位置，容易造成空鼓现象）。

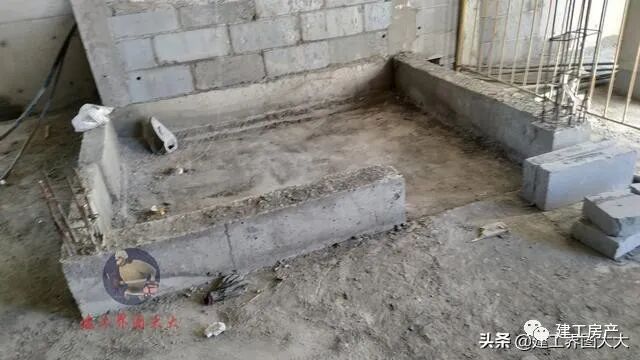

卫生间混凝土反坎

2）、电井、电梯机房、所有设备用房门槛部位设置素混凝土门槛。（这些门槛主要起到安全作用，防止外部水流入房内）

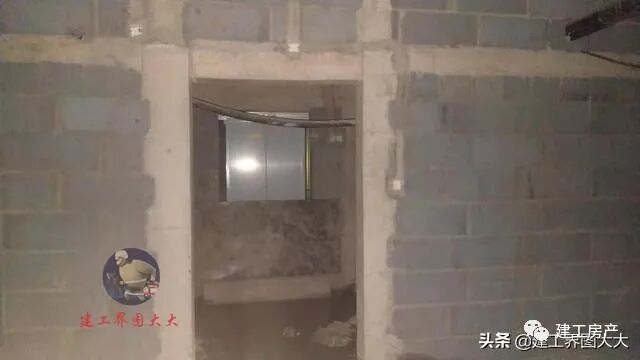

电井门槛

3）、屋面、露台、层间退台屋面和房间墙体的交接处，设置混凝土反梁或反坎。有防水要求的楼板、突出外墙的构造板(雨棚、空调板等)，与室内墙体交接处，应设至少200高混凝土反坎。所有屋面女墙及突出屋面的管井、烟道井必须为现浇砼结构。

与室外露台交界处反梁

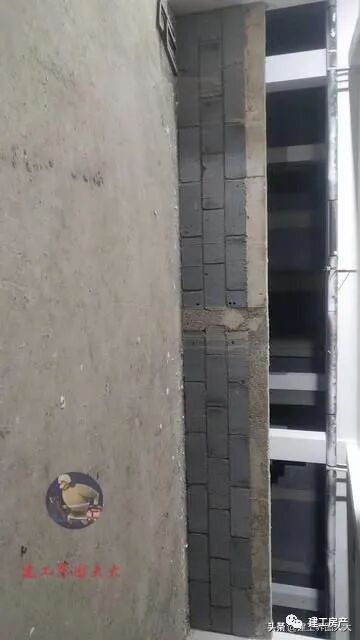

女儿墙混凝土反坎

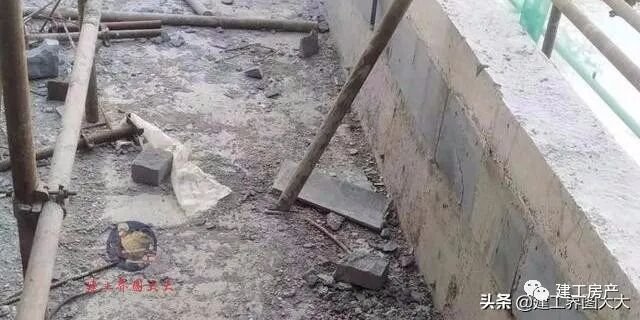

空调板处混凝土反坎

1、抗震设防区构造柱设置原则如下：

1）、砌体墙的端部（无混凝土墙、柱时）及转角、丁字接头处。

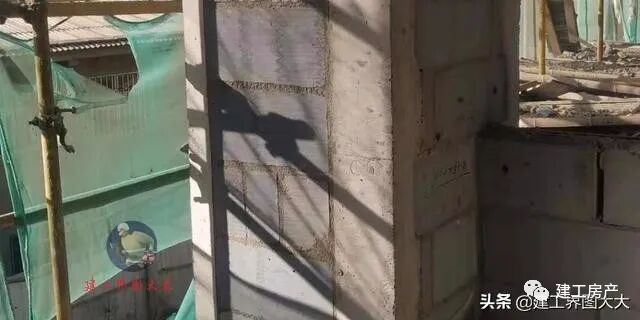

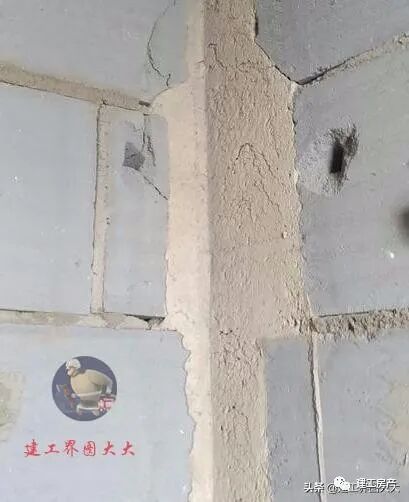

转角处构造柱

2）、当洞口宽度大于等于2.1m时，应在洞口两侧设置构造柱；洞口宽度小于2.1m时，应在洞口两侧设置钢筋混凝土边框。（当门型为普通门时，也可采用混凝土预制块嵌入）

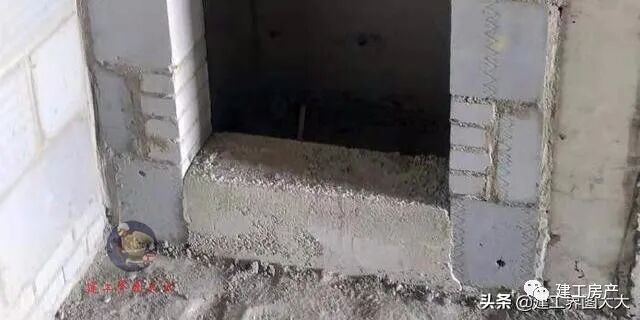

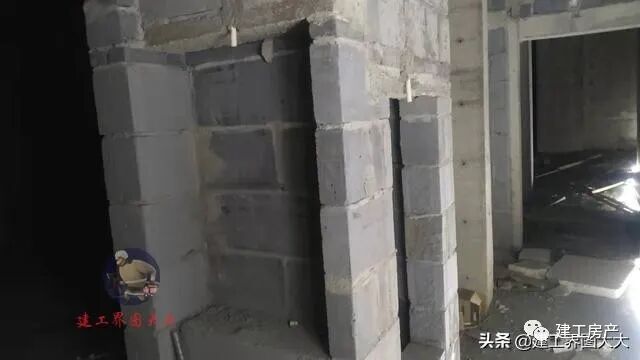

门洞口处构造柱

3）、当墙长大于5m或2倍层高时，应在墙体中部设置构造柱（且墙体与梁底或板底设拉结措施）；

墙长大于5米时构造柱

4）、外围护墙的阳角（包括悬挑结构的阳角）应设置构造柱；

外围护墙的阳角构造柱

5）、支撑在悬臂梁和悬臂板的墙体，应设置抗裂构造柱，间距小于等于3m。

6) 、屋面女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应伸至女儿墙顶并与现浇赶紧混凝土压顶整浇在一起。

7、当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框；

图片右侧，门洞口钢筋混凝土门框

1、宽度＞300mm的洞口上部，应设置过梁。

洞口＞300，上部设置过梁

2、临时洞口：洞口净宽≤1m，其侧边距交界处墙面距离≥500mm。洞口顶部宜设置过梁，亦可在洞口上部采取逐层挑砖的方法封口，并应预埋水平拉结筋。

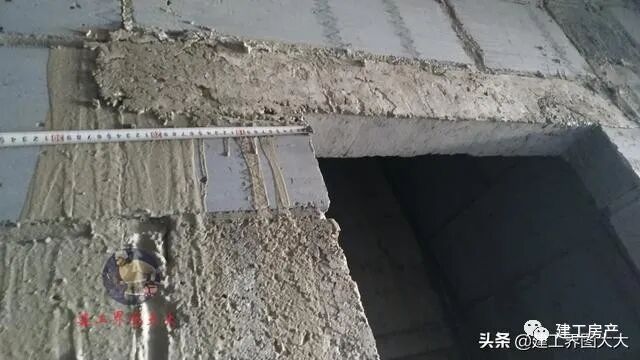

临时洞口过梁

3、门窗洞口钢筋混凝土过梁深入墙体长度不小于250mm。

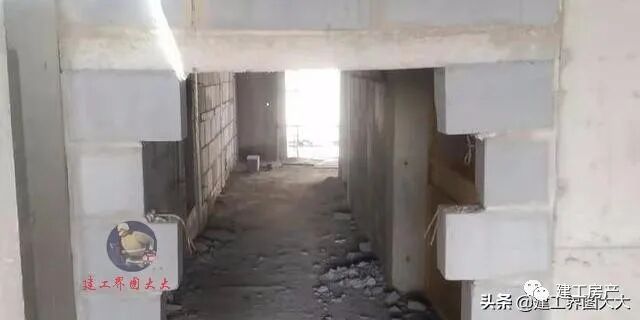

过梁伸入墙体长度250mm

4、电梯井圈梁根据图纸设计要求进行布置（主要是为了安装电梯）。

1、墙高超过4m时，宜在墙体半高处或门洞上端（或窗下端）设置与柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁，梁截面高度不小于60mm，墙高超过6m时；墙体高度超过6m时，宜沿墙高每2m设置与柱连接的水平系梁，梁的截面高度不小于60mm。

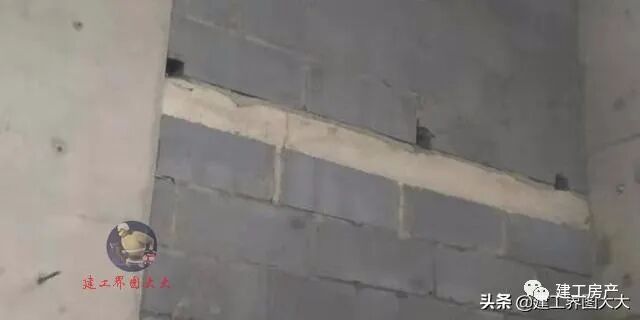

墙高超过4m，增加混凝土水平系梁

2、填充墙有洞口时，宜在窗洞口上端或下端、门洞口上端设置钢筋混凝土带，钢筋混凝土带的混凝土强度不小于C20。

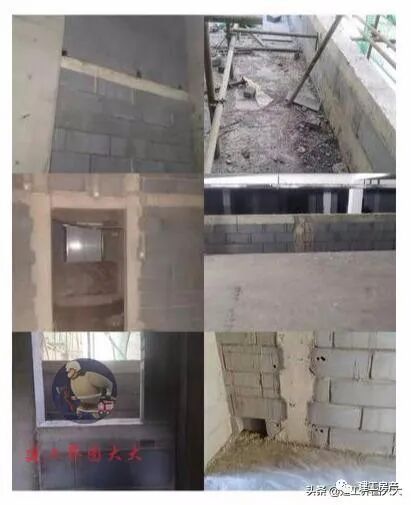

洞口下部设置钢筋混凝土带

此项是根据图纸设计进行，一方面是为了门窗固定片的安装，更重要的是质量通病防治措施或者地方的标准。

《砌体结构设计规范》第6.3.3规定：为防止或者减轻房屋底层墙体裂缝，可采取以下措施：

A、增大基础圈梁的刚度。

B、在底层的窗台下墙体灰缝内设置3道焊接钢筋网片或者 2Φ6钢筋，并深入两边窗间墙内不小于600mm。

C、采用钢筋混凝土窗台板，窗台板两边嵌入墙内不少于 600mm。

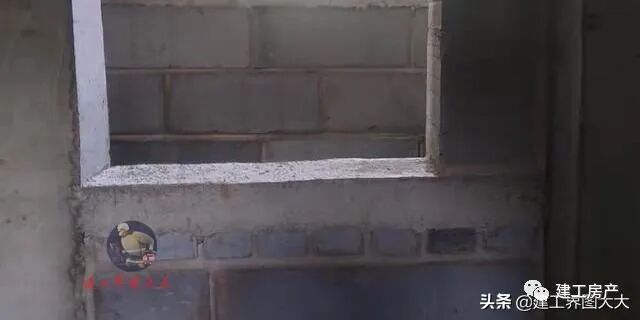

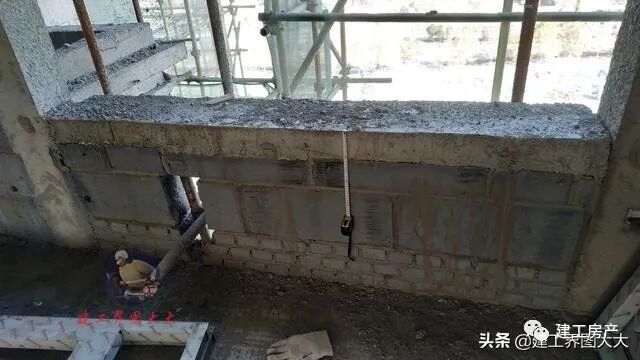

窗台压顶
