ECO（Engineering Change Order）
图：
曲：
前面的推文中基本将逻辑综合和布局布线的内容讲完了，这里再讲一下数字IC设计中的post mask ECO和premask ECO，并讲解一下在ICC中Apply ECO的流程。
ECO分为post mask ECO和premask ECO，也就是只修改metal layer的ECO和任何layer都可以动到的ECO。
Post mask ECO是利用预先留好的备用单元（Spare Cell），做的逻辑修改。现在的标准单元库中，有些FILL Cell是带晶体管的，只要用metal1/2把它们连起来，就可以搭成需要的逻辑单元。这种ECO受限于Spare Cell的位置，如果附近找不到的话，就比较麻烦了，所以它的修改规模十分有限。
Spare cell: Foundry提供一种服务，允许客户在wafer加工到poly以及M1层的时候，让大部分wafer暂时停止加工，而少量wafer继续加工直至完成。之后可以对这些完成了的wafer上的die进行测试，如果发现存在功能或者时序上的问题，那么可以通过利用那些预布在die上的spare cell来解决。由于绝大部分的金属层都没有加工，因此在不修改标准单元布局的情况下（也就是不用改动M1以及poly、NW、SP、SN等这些base层的mask，在流片过程中这些层的光刻也是最贵的），只用改动几层金属的mask并利用spare cell去修复这些问题。如此一来，也大大降低了流片的风险，试想，如果直接让所有的wafer都加工完成，测试后发现存在bug，那么几百万刀的流片费用变付之东流，这个还不是最重要的，最重要的是产品上市时间delay了。而Post mask ECO则提供了一种根据silicon测试结果进行Debug的方法。
Pre mask ECO比post mask的要灵活得多。在tapeout之前，如果发现有任何需要修改的地方，都可以用这种方法。它可以改几百个，甚至上千个单元。该操作主要是针对静态时序分析和后仿真中出现的问题，对电路的网表直接进行修改，待网表修改完毕之后反馈到PR工具中对标准单元的布局和连线进行小范围的改动。当然，直接对网表进行修改是存在风险的，所以之后一定要进行formalverification。
ECO修改组合逻辑比较容易，如果动到FF的话，要格外小心，因为它有可能影响clocktree，进而造成大量的时序违反。
下面以ICC中用ECO的方法修hold违反为例简单讲解ICC中进行premask的ECO方法。
首先在PT中用以下命令修hold：
>fix_eco_timing -hold
之后通过下面的命令来导出PT对网表做出的改动，格式为ICC的tcl脚本格式。
>write_changes -format icctcl-output eco_fix_hold.tcl
接着便可以开始ICC中的ECO流程了，先在ICC中加载PT导出的tcl文件来更改ICC中的网表。
>eco_netlist -by_tcl_fileeco_fix_hold.tcl
接着便是在版图中放置那些网表中新加入的Cell，如果设计中之前已经加过Core Filler了，需要执行下面的命令：
>place_eco_cells-eco_changed_cells -legalize_only -remove_filler_references"$FILLER_CELL_METAL $FILLER_CELL"
如果之前还没有加入Core Filler，那么只需要执行下面的命令即可：
>place_eco_cells-eco_changed_cells -legalize_only
放置完新加入的Cell之后还需要对设计重新插入CoreFiller，即先插入带金属的Filler，再插入那些不带金属的Filler。
之后进行电源地的逻辑连接，
# Connect PG nets
> derive_pg_connection \
-power_net {VDD} -power_pin {VDD} \
-ground_net {VSS} -ground_pin{VSS}
> derive_pg_connection -power_net {VDD} -ground_net {VSS} -tie
其中，legalize_placement可以使用check_legality -verbose查看是否有不合法的标准单元布局。由于此时的布线只是少量改动，因此完全可以禁用时序驱动以减少运行时间。
## 然后进行ECO route
>set_route_zrt_global_options -crosstalk_drivenfalse -timing_driven false
>set_route_zrt_track_options-crosstalk_driven false -timing_driven false
>set_route_zrt -detail_options -timing_driven false
>route_zrt_eco -reroutemodified_nets_first_then_others
执行ECO后如果有DRC问题，可以紧接着执行route_zrt_detail，这可以修复绝大部分DRC。
>route_zrt_detail -incrementaltrue -max number iterations 20
如果ECO改动比较小，可以用一个包含网表编辑命令组成的Tcl文件以及eco_netlist -by_tcl_file命令来更新整个设计。如果使用的是freeze silicon的ECO flow，则必须在该命令后边加上-freeze_silicon选项。当然也可以直接在命令行中输入这些网表编辑命令，或者直接source该Tcl文件。

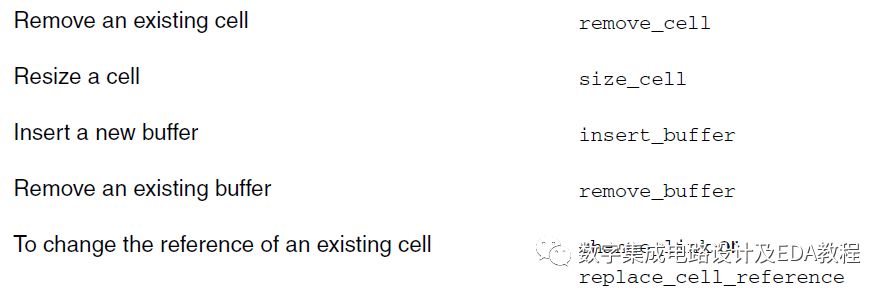

无约束ECO flow中的网表编辑命令有：
之后有空会讲解一下在PT中进行ECO的方法并分享一下脚本。
