《IR-drop问题的分析与修复（五）：

时钟网络有其特殊性：1、频率最高；2、翻转最频繁；3、扇出最大。

时钟单元：Buffer、Inverter、ICG；

由于时钟网络的扇出很大，因此时钟树上的Buffer或者Inverter的驱动强度必须足够大。另外，由于时钟频率非常高，翻转非常频繁，因此如果有普通的Cell离时钟单元非常近的话很有可能会产生动态IR-drop问题。

解决方案：

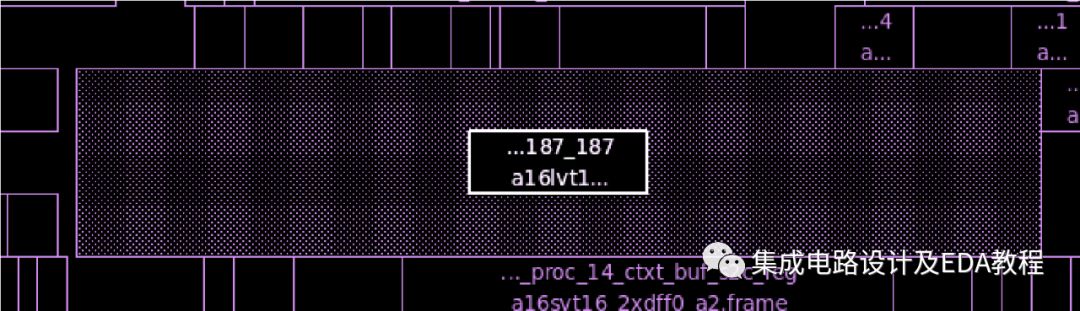

在时钟单元（Buffer、Inverter、ICG）周围添加Keepout Margin（在Innovus中称为Padding），防止其他Cell摆的离时钟单元太近，防止产生动态IR-drop，如下图所示。

命令：

ICC2:

我们可以针对一些Instance添加Keepout margin来解IR-Drop，思路在推文：

已经介绍过，相关命令如下：

create_keepout_margin -outer {3.6 0.576 3.6 0.576} $cells

但是对于CTS的Cell，我们更希望对一些库里面的Cell来设置Keepout Margin，这样在CTS例化这些Cell来创建时钟树的时候就直接加上Keepout Margin了。

命令如下：

create_keepout_margin -type hard -outer "3.6 0.576 3.6 0.576" [get_lib_cells "*/*CLK* "]

"3.6 0.576 3.6 0.576"分别是左、下、右、上四条边的keepout margin值。

关于Keepout margin的更多呢内容可以查看推文：

Innovus:

Innovus有两个加Padding的命令，一个是针对Instance来添加，命令为：

specifyInstPad

相关用法已经在详细介绍过了，这里就不讲了。

这里我们更希望的是对某一类Cell的Reference来设置Padding，命令如下：

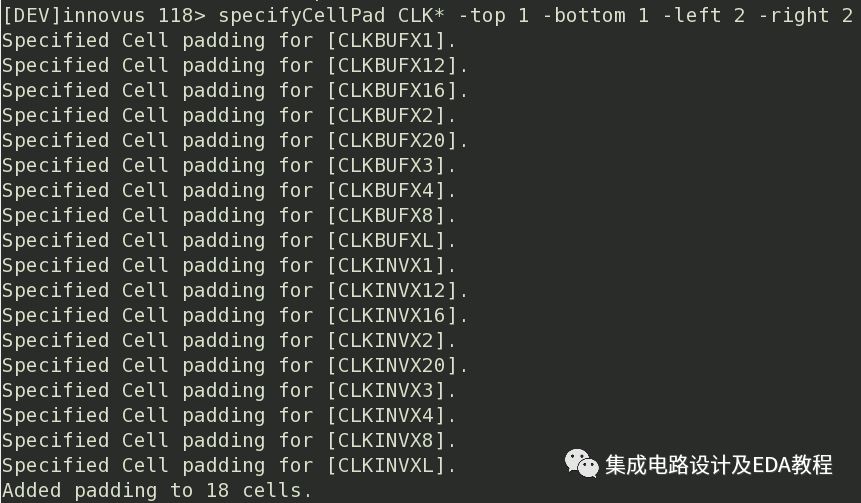

specifyCellPad CLK* -top 1 -bottom 1 -left 2 -right 2

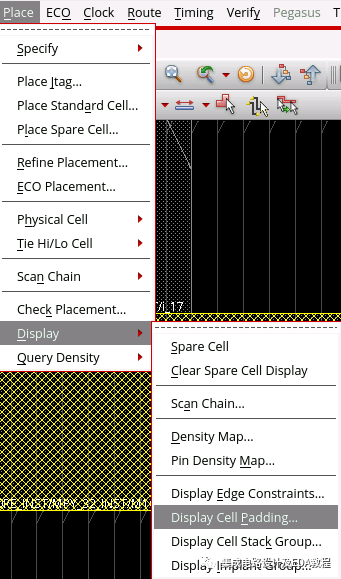

如何显示Cell Padding：

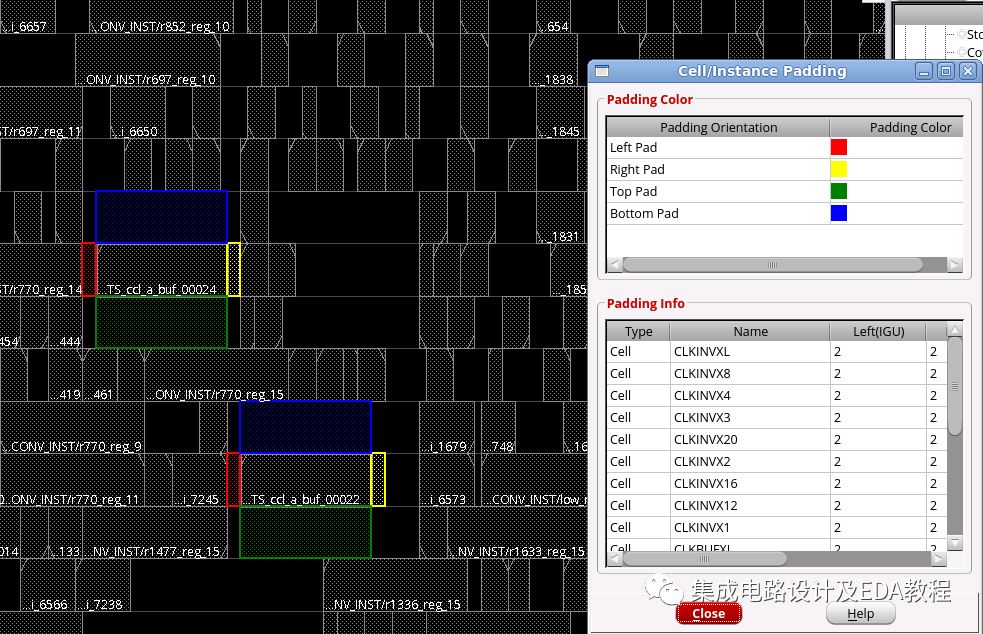

如果想看设计里面CLK Cell的位置其它们周边的Padding，可以用下面的命令：

selectInst [dbGet top.insts.cell.name CLK* -p2]

最后，讲一下ICC2与Innovus两个命令之间的区别：

ICC2:

create_keepout_margin -type hard -outer "3.6 0.576 3.6 0.576" [get_lib_cells "*/*CLK* "]

Innovus:

specifyCellPad CLK* -top 1 -bottom 1 -left 2 -right 2

ICC2无论是给Instance还是给Cell加Padding，用的都是create_keepout_margin命令，而Innovus有两个命令，分别是specifyInstPad和specifyCellPad。

ICC2的Keepout margin单位是um，而Innovus的cell padding单位是Cell site或者Row site的个数。
