Reejo QC3.0&FCP六口桌充RJ-FQ36拆解评测
牛牛最新推出的六口桌面充电器RJ-FQ36，不仅支持常见的QC2.0、QC3.0输出，USB1口还支持华为海思快充（FCP），这可能是目前市面唯一支持海思快充的多口桌面充电器。这是一款DC-DC充电器，输入采用5.5*2.5mm*2 DC接口（内部电气并联），充电器工作时，可同时给笔记本电脑进行供电；输出共有六个USB口，可同时给六台设备进行充电。下面来看看这款充电器到底有多“牛”。
一、晒单

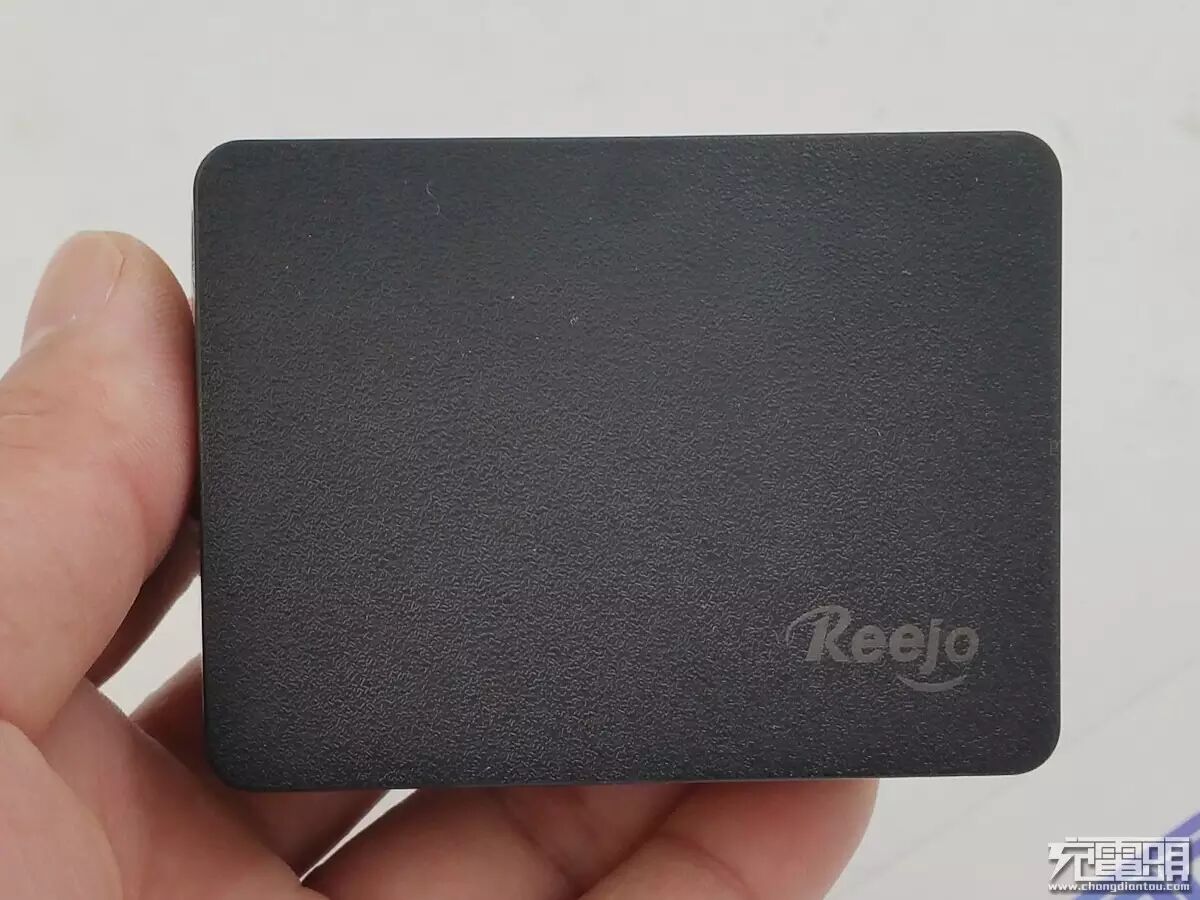

充电器外壳为塑壳，表面类似磨砂材质。

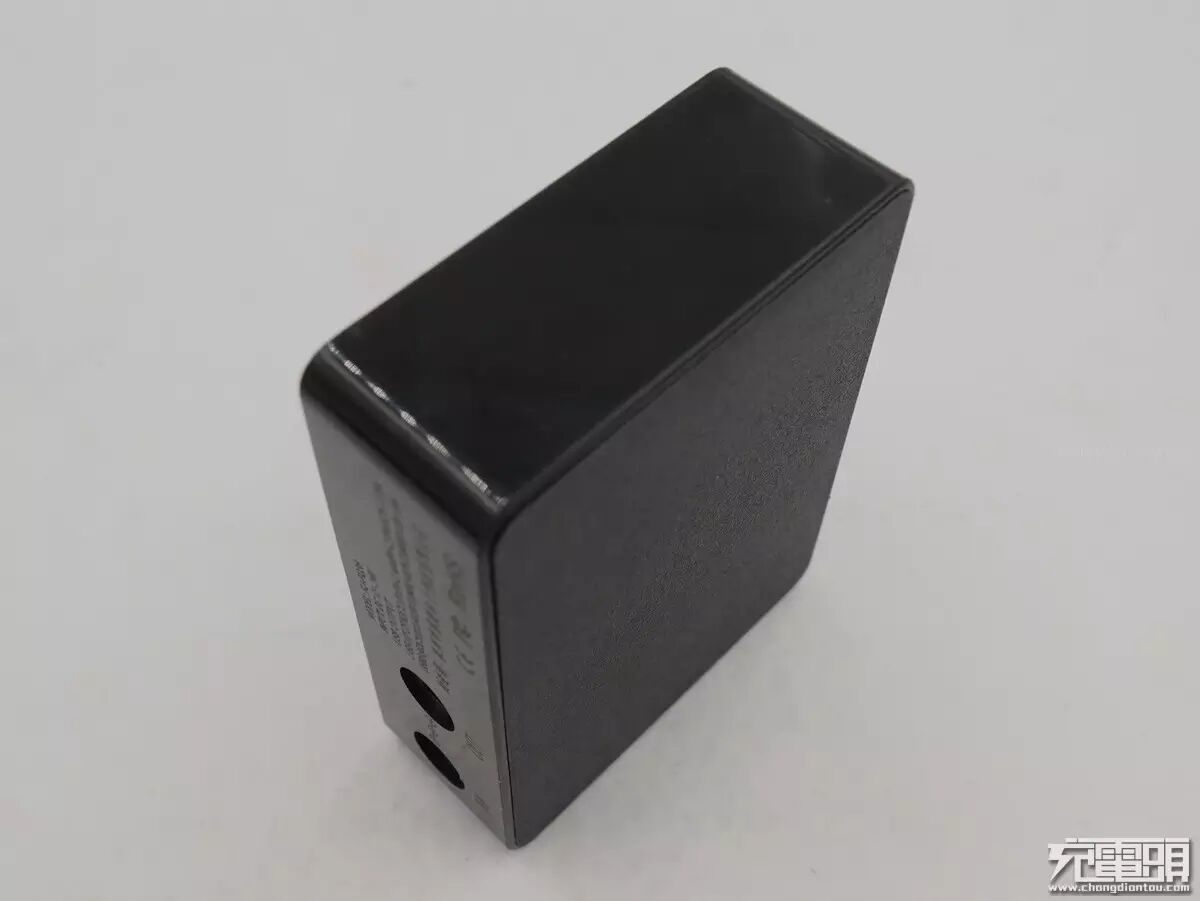

充电器侧面外表光滑。

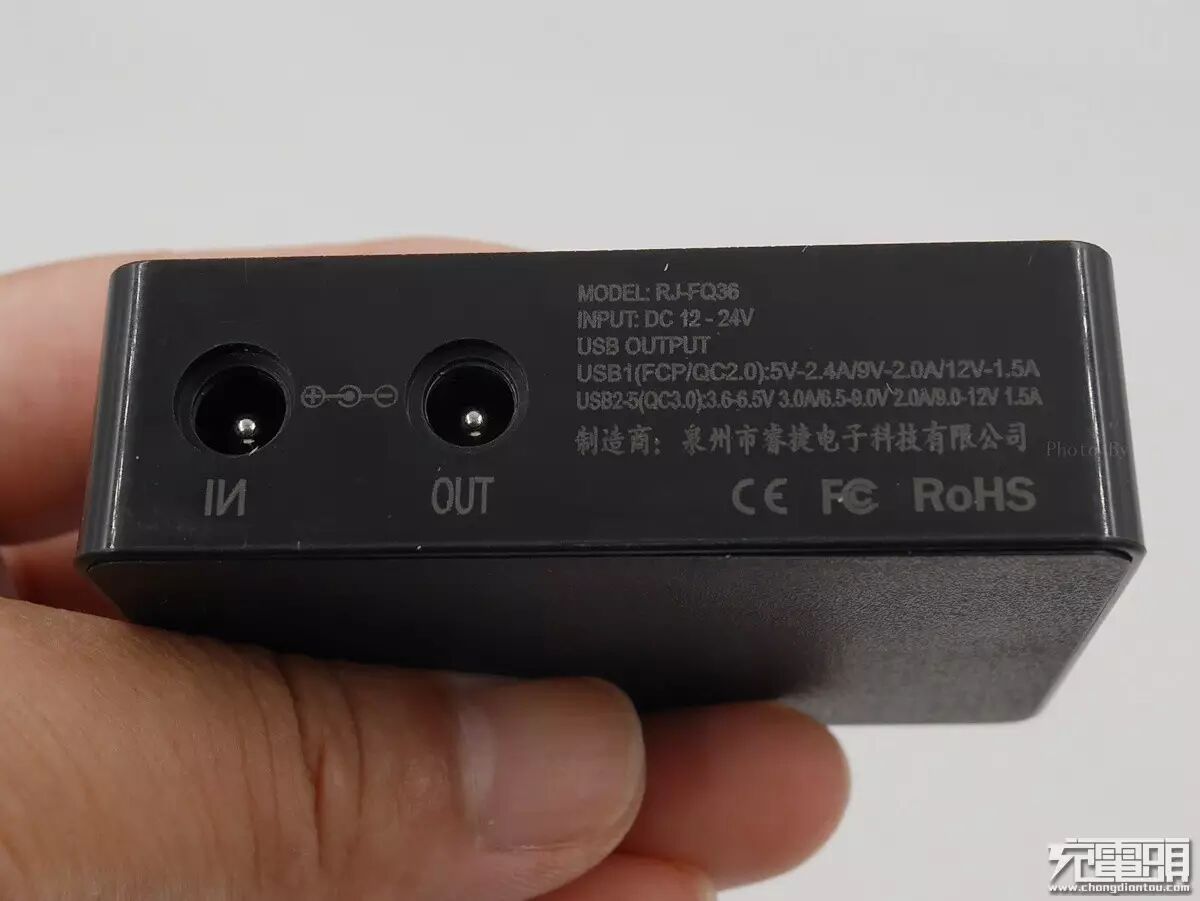

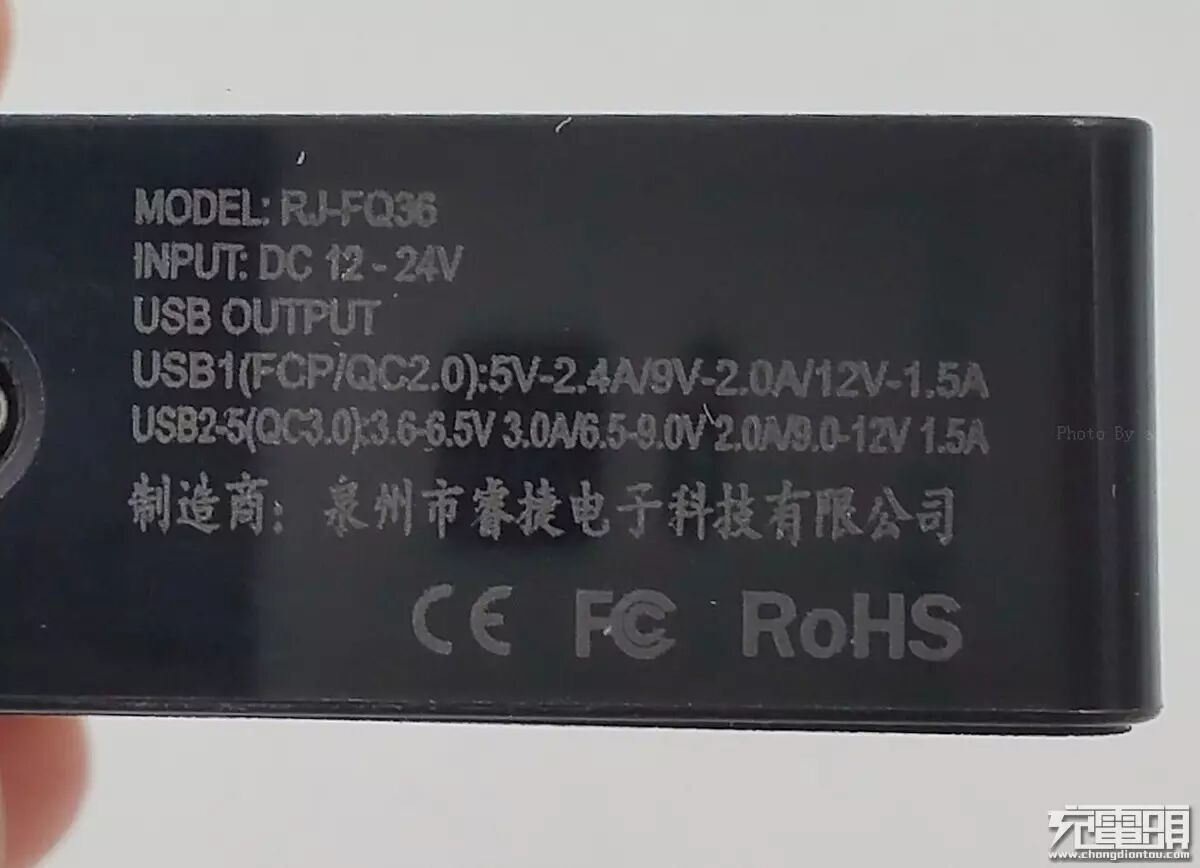

充电器背面有印有产品的具体型号、输入、输出参数以及制造商。型号：RJ-FQ36
NIPUT：DC 12-24V
USB OUT
USB１：（QC2.0/FCP,5V2.4A/9V2A/12V1.5A）
USB2~5（注：产品标注这个地方有错误：标注为USB2-5，应该：USB2-6）：（QC3.0,3.6V-6.5V3A/6.5V-9V2A/9V-12V1.5A）
制造商：泉州市睿捷电子科技有限公司

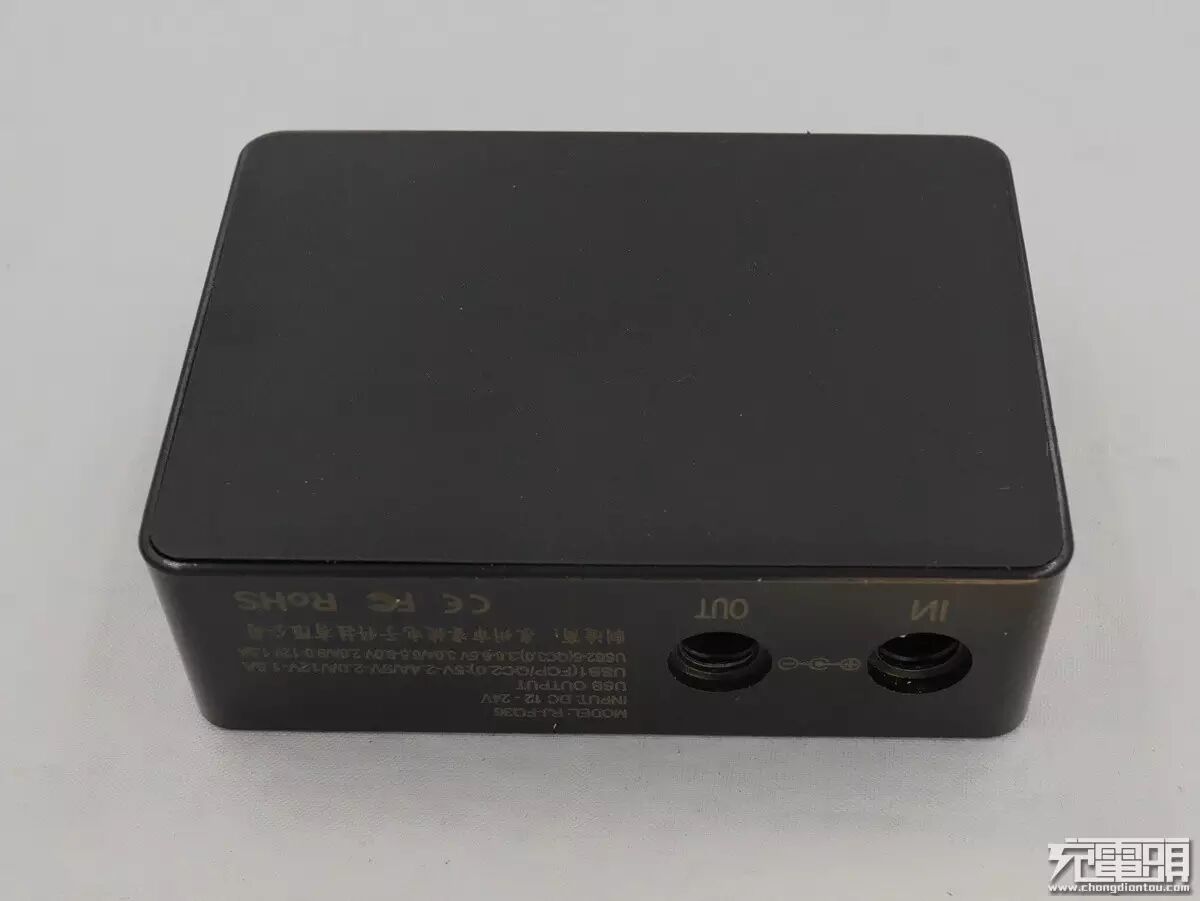

充电器输入采用5.5*2.5mm*2 DC接口（内部电气并联），这个地方的标识文字有误：IN的“N”印反了。

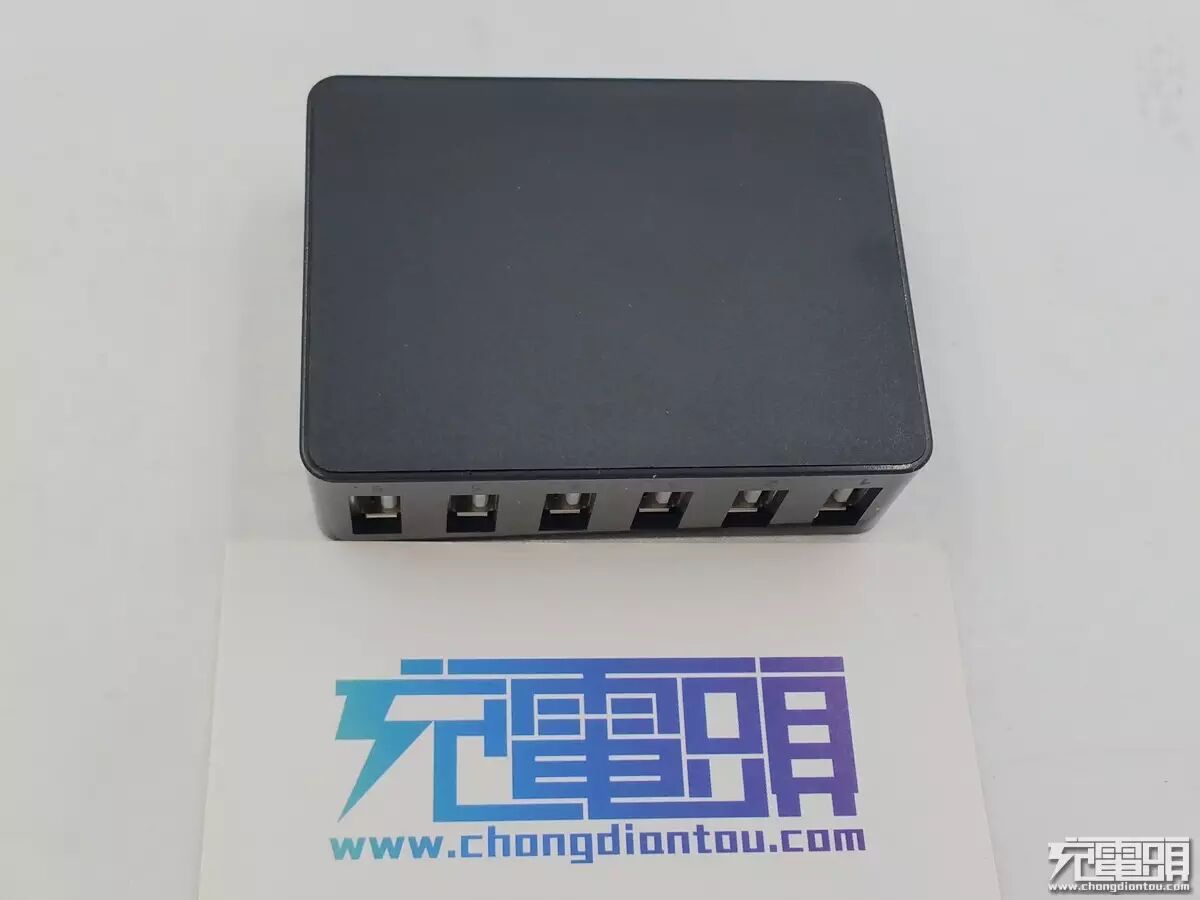

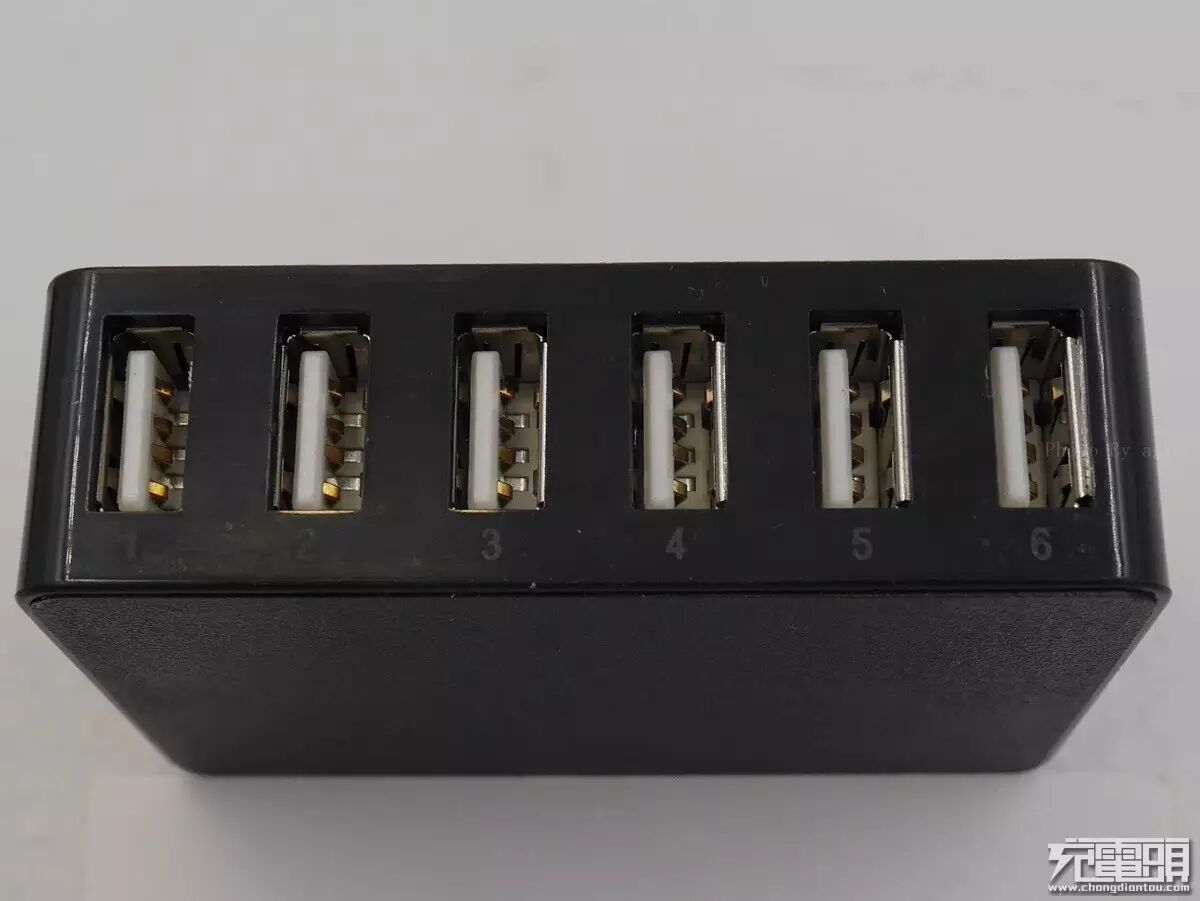

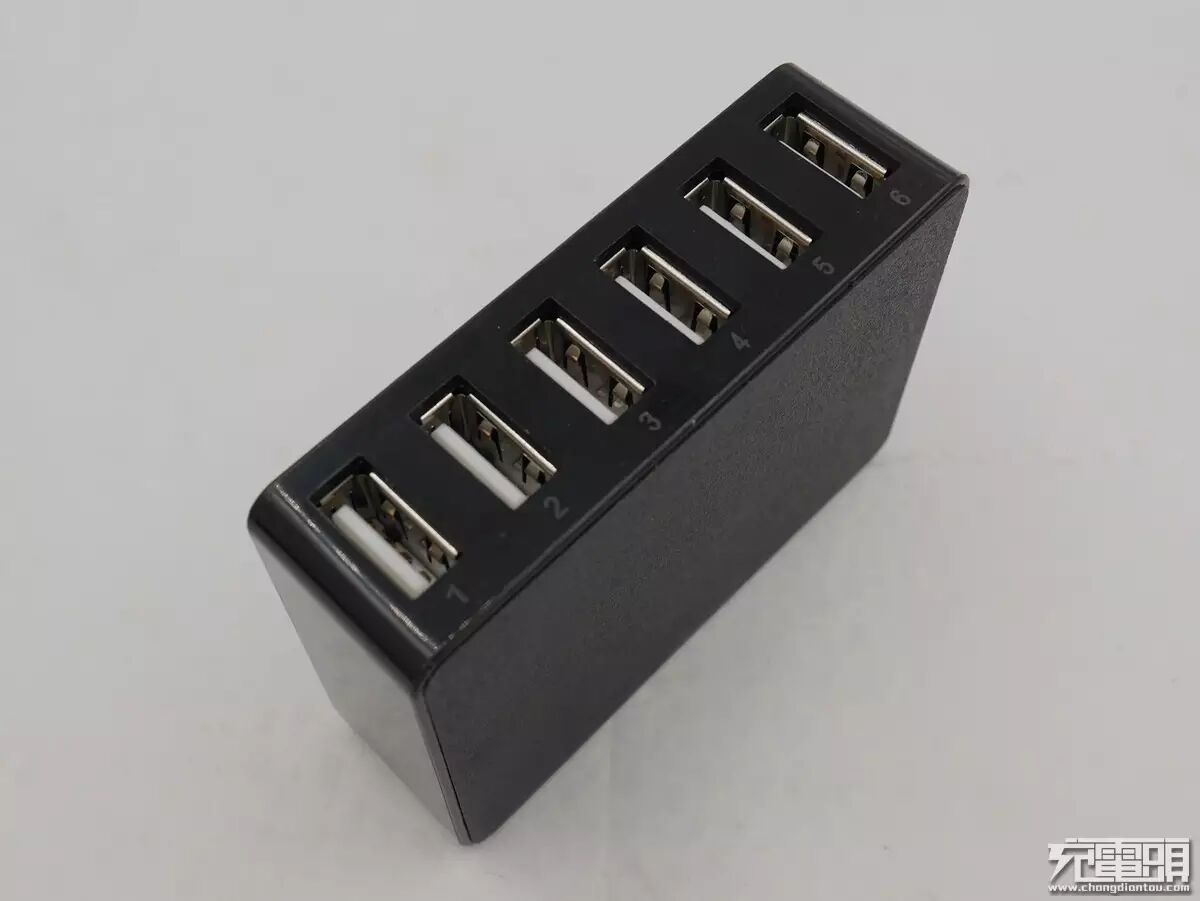

6个USB输出口，每个输出口下方均有对应数字编号。

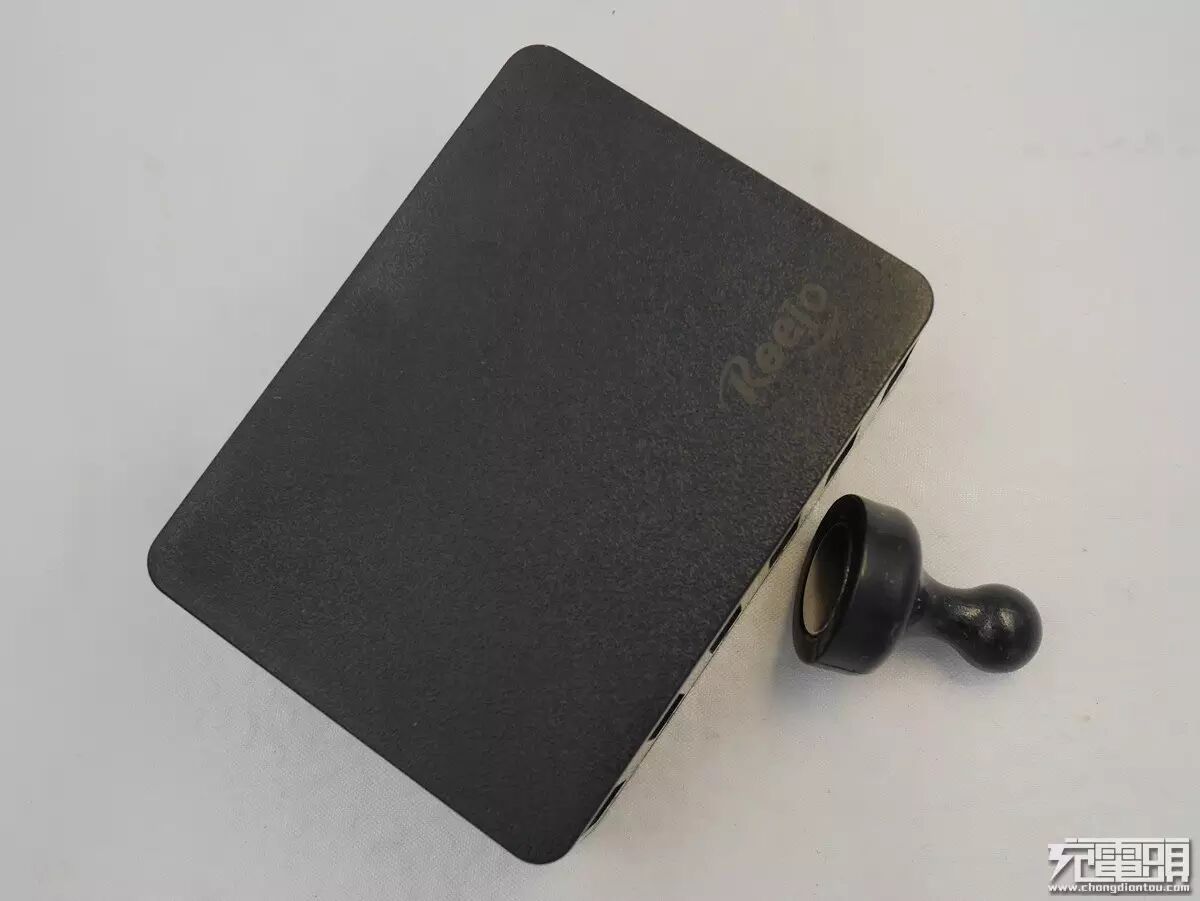

USB口对磁铁不吸附。
充电器重77克。

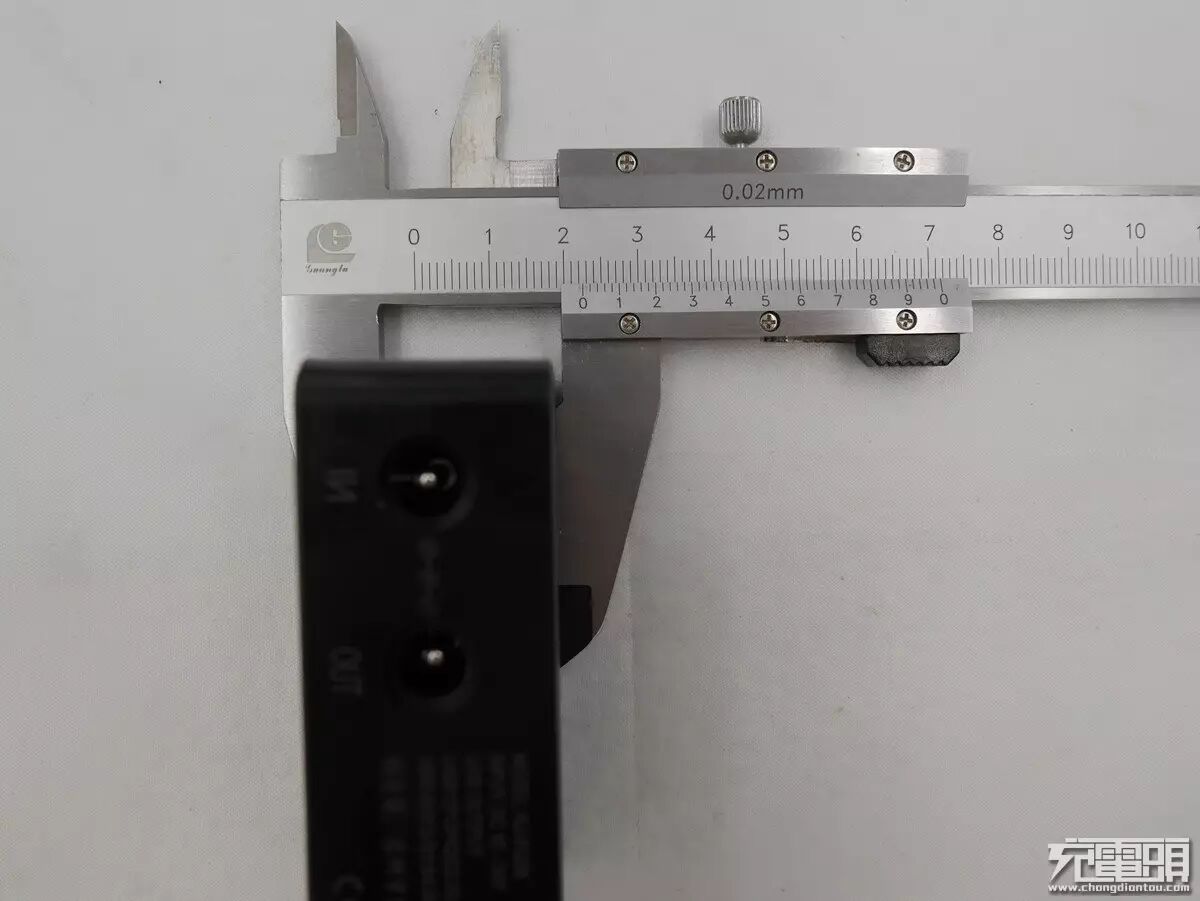

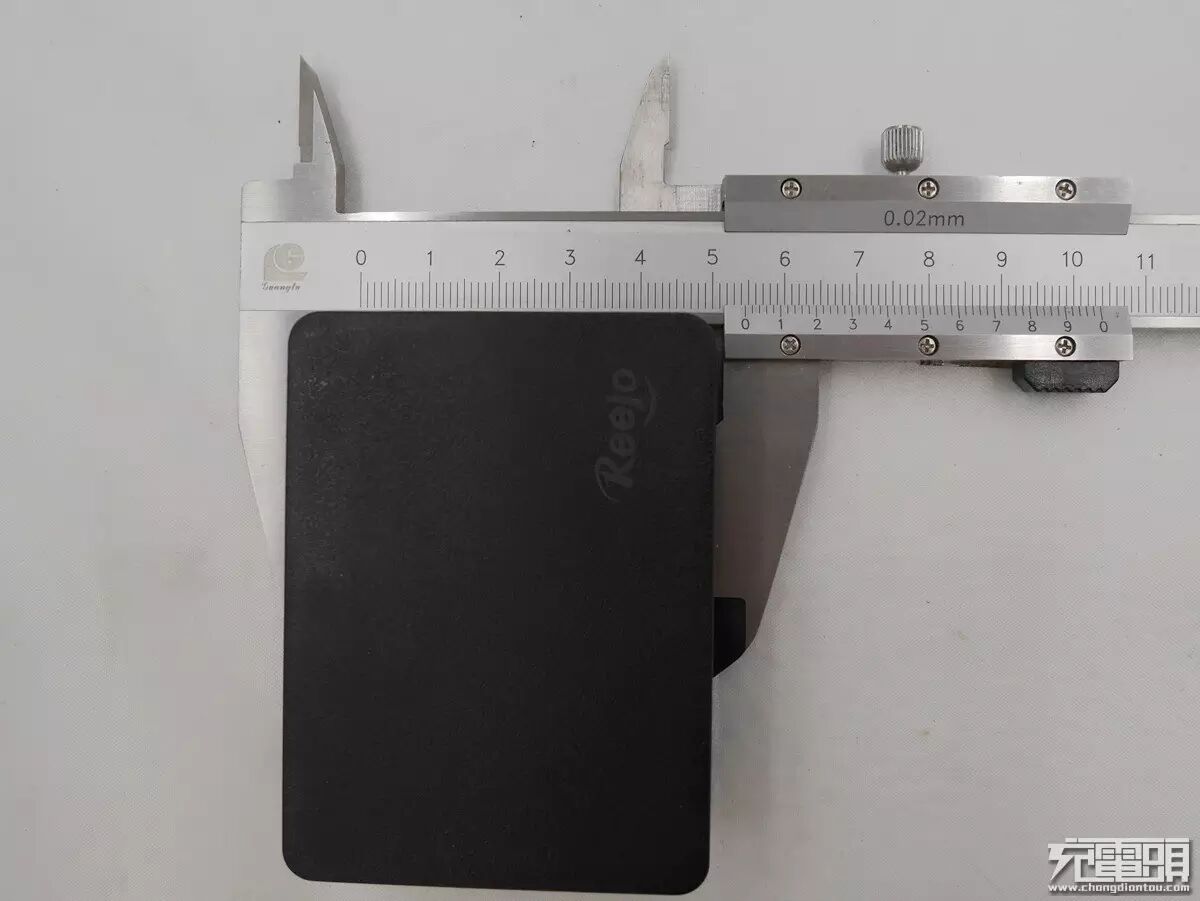

充电器三围尺寸：长72.5mm、宽54.5mm、厚22.5mm，很小巧。
二、测试
接通电源，充电器上没有电源指示灯。

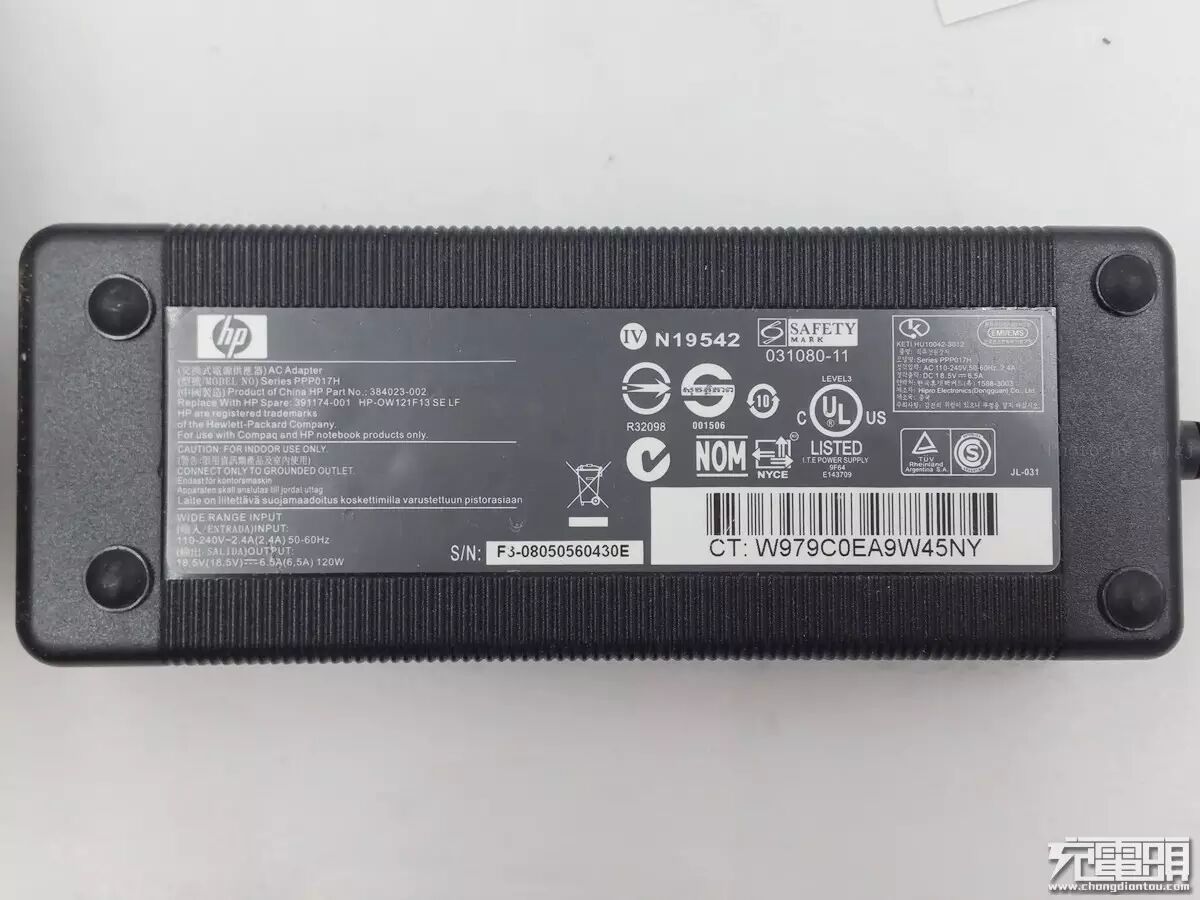

给充电器供电的HP笔记本电源，标称输出18.5V、6.5A120W。

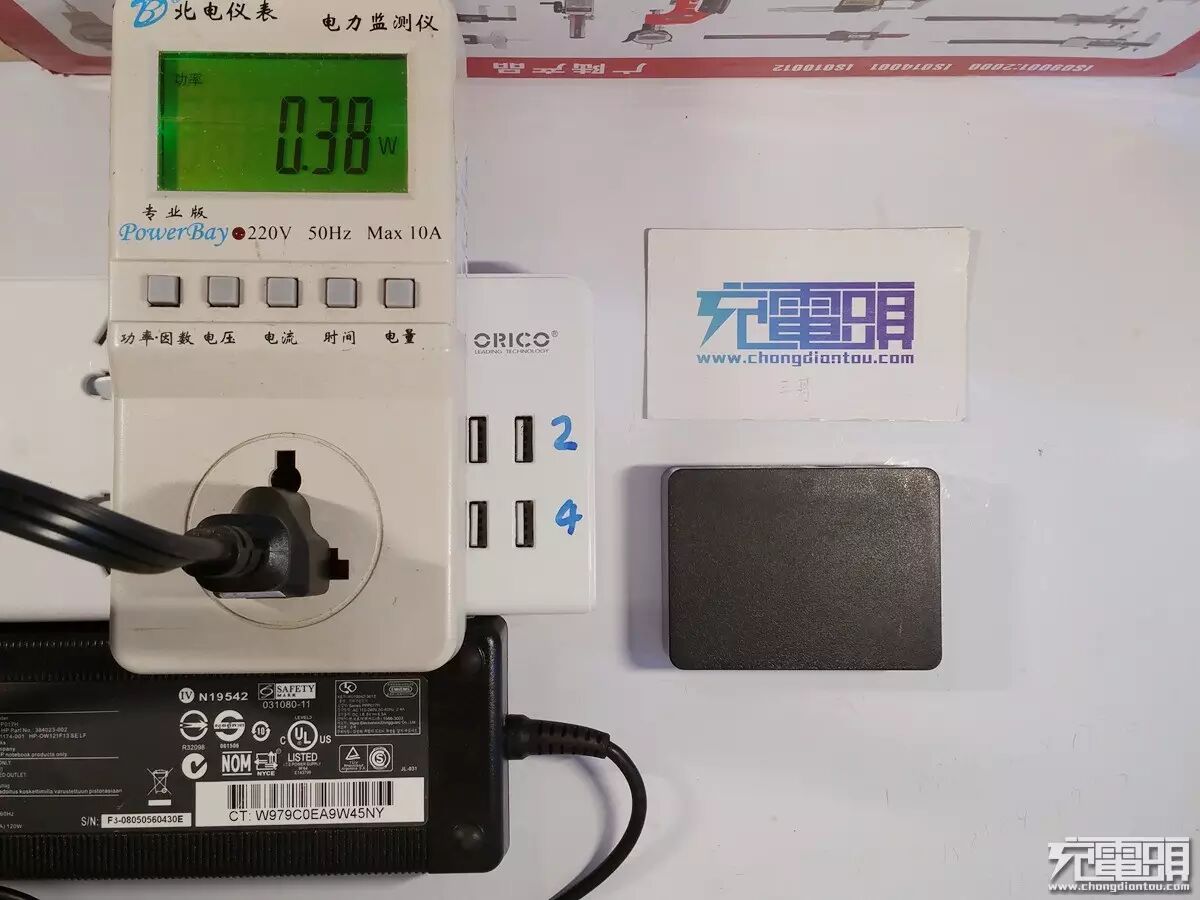

电源空载功耗0.38W。

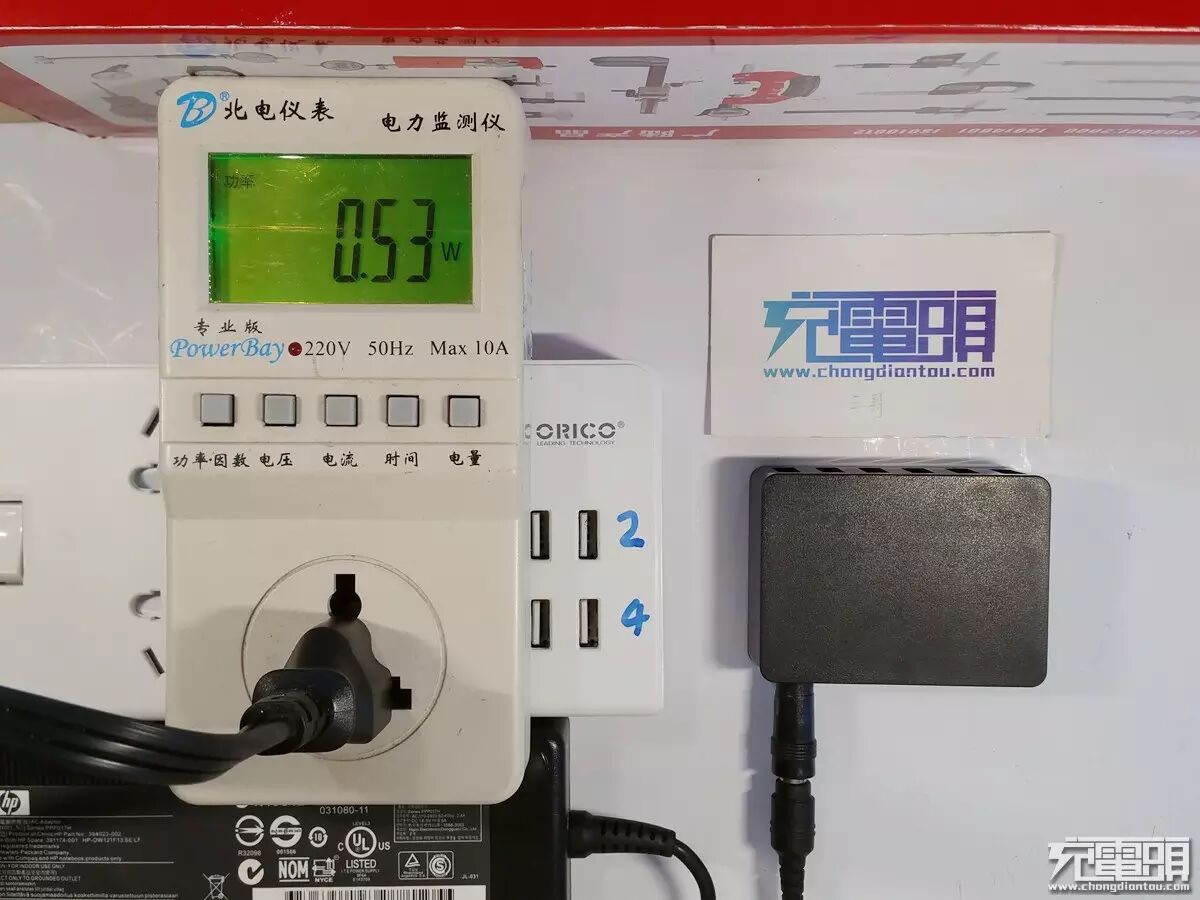

电源插入充电器后，功率计显示的功耗为0.53W，也就是说牛牛充电器的空载功耗为0.15W。

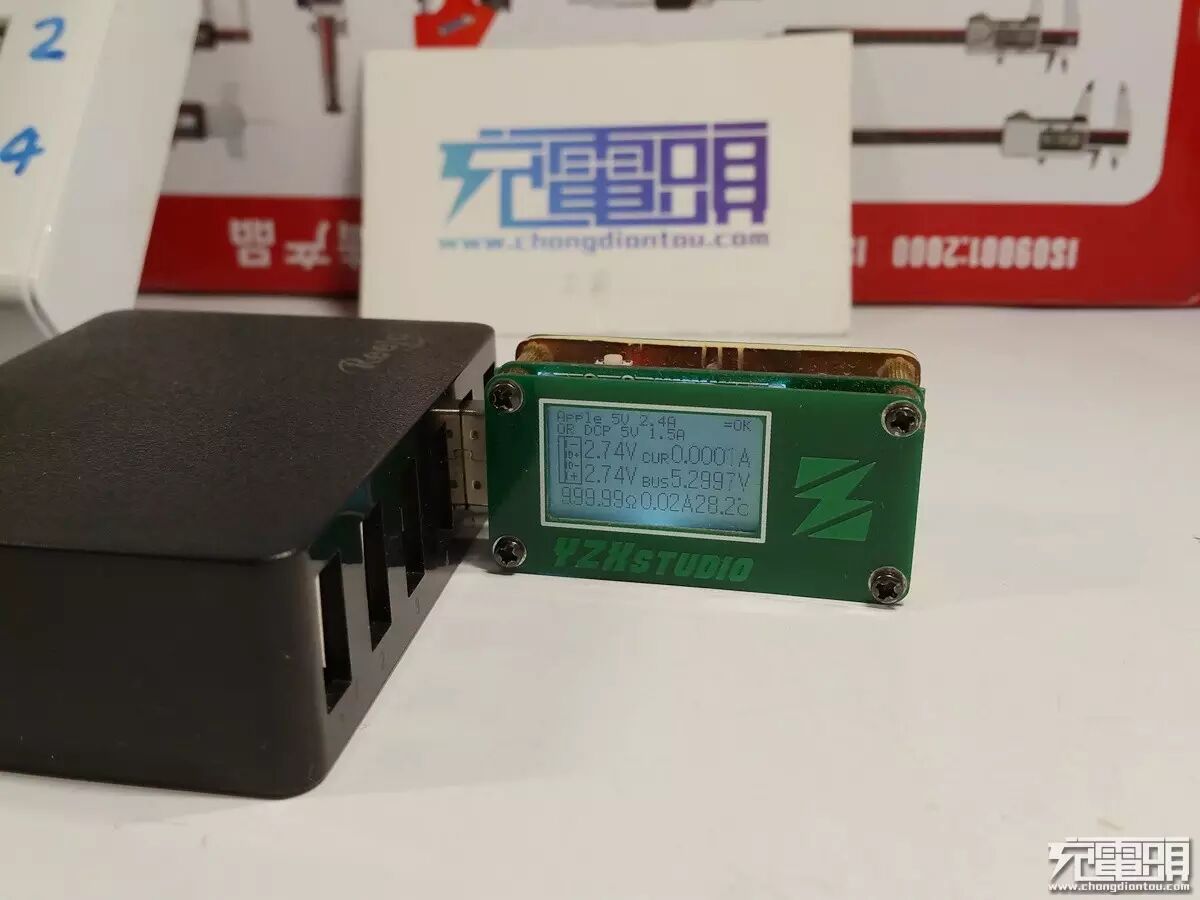

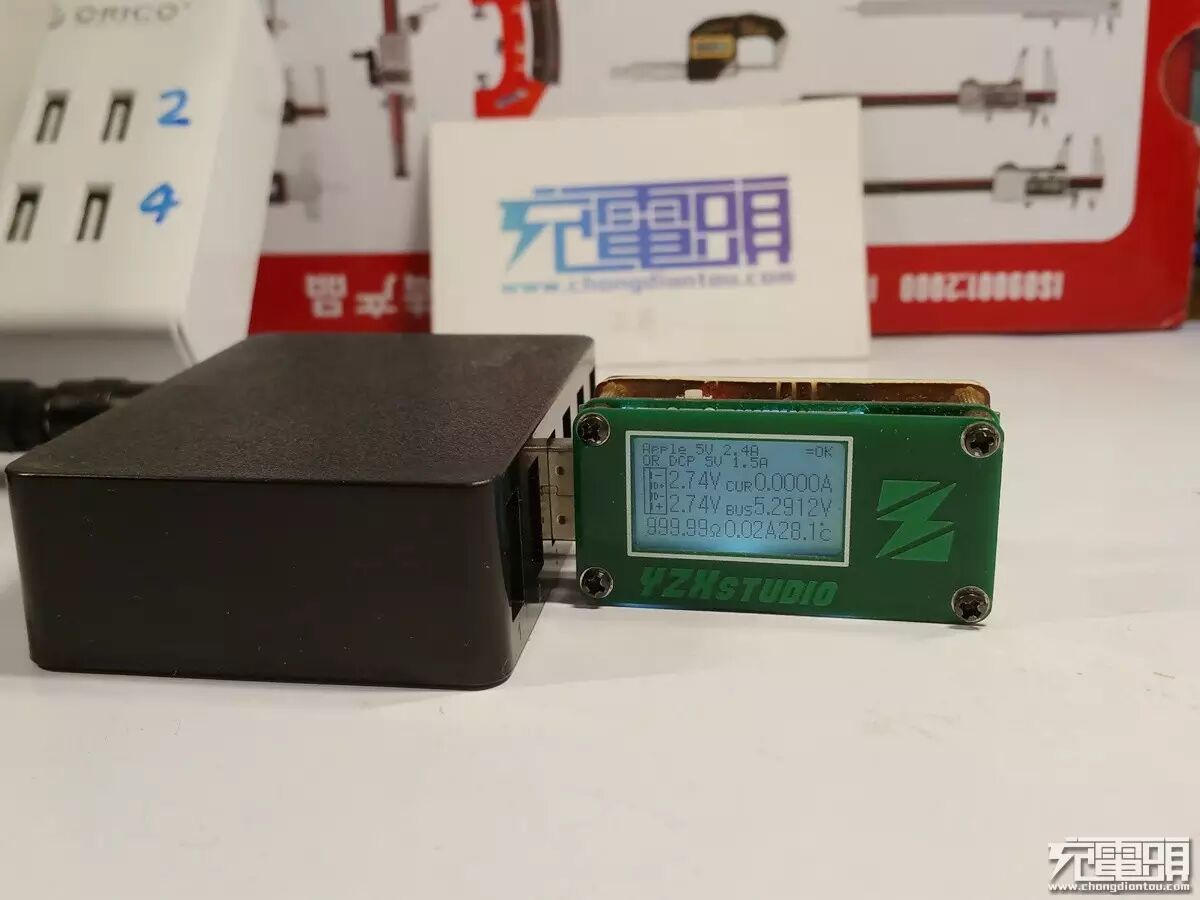

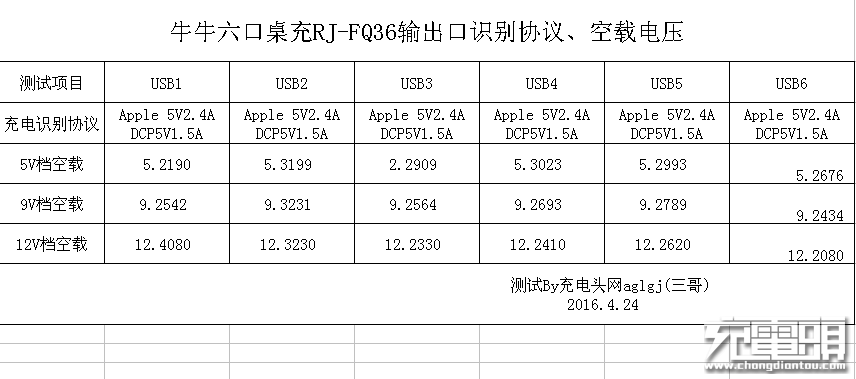

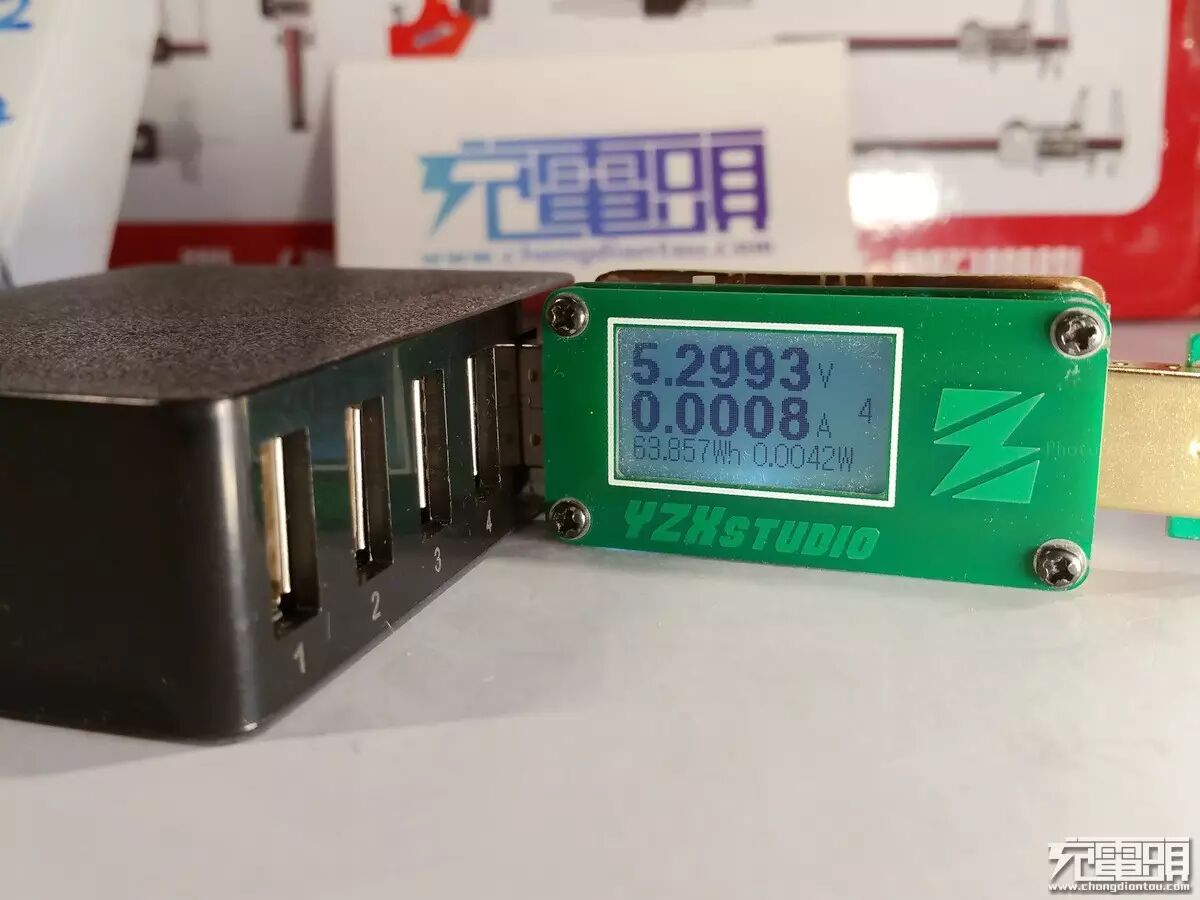

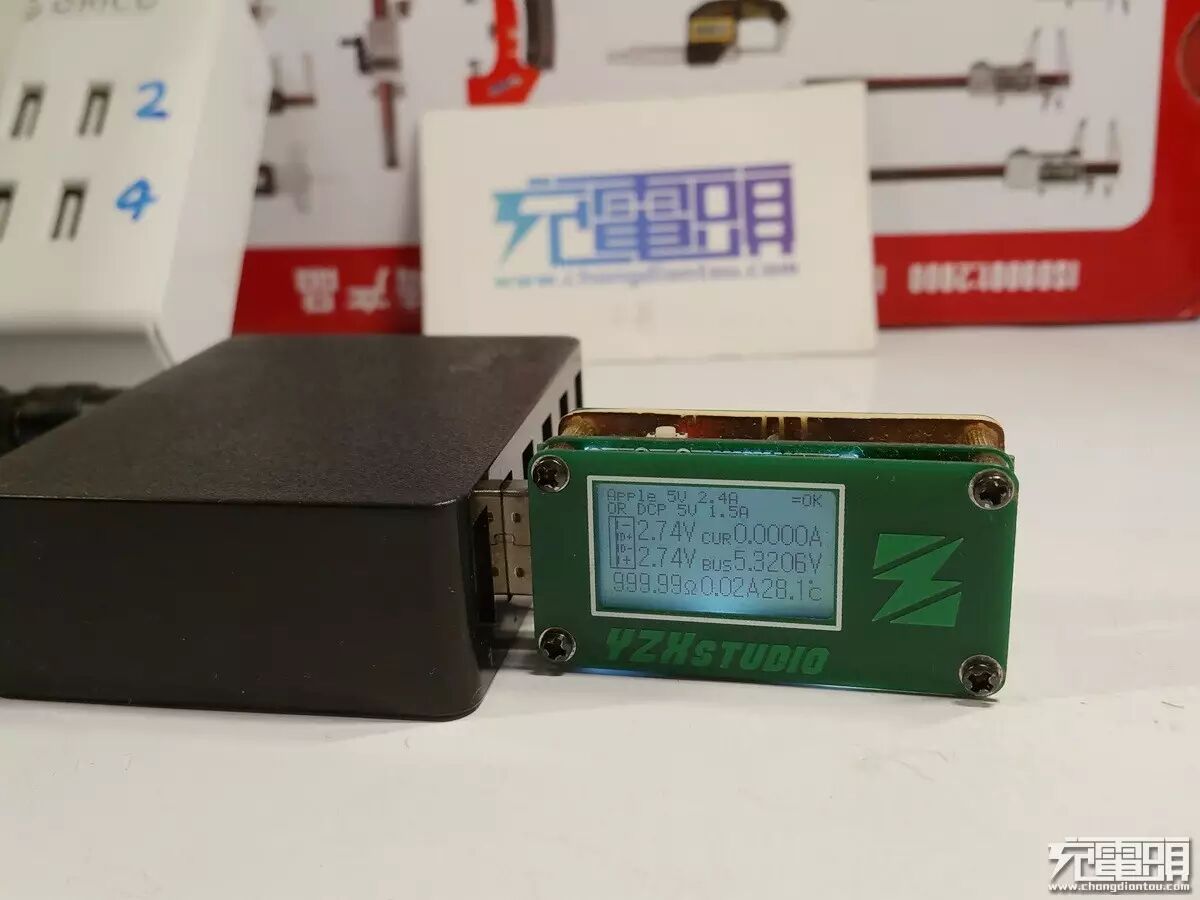

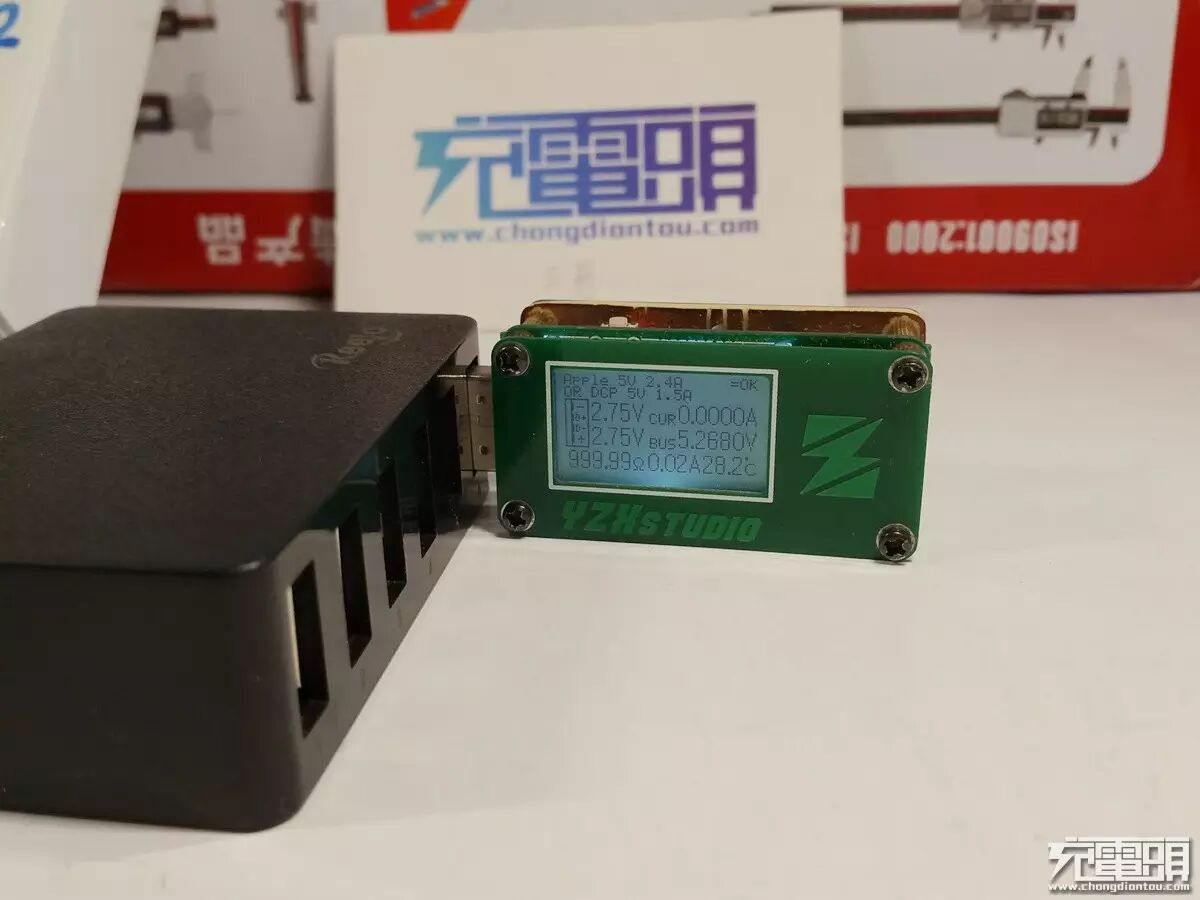

（一）充电器USB输出口充电协议和空载电压，使用YZX绿表进行检测。经检测，六个USB输出口绿表均识别为Apple 5V2.4A DCP5V1.5A。
USB1
USB2
USB3
USB4
USB5
USB6

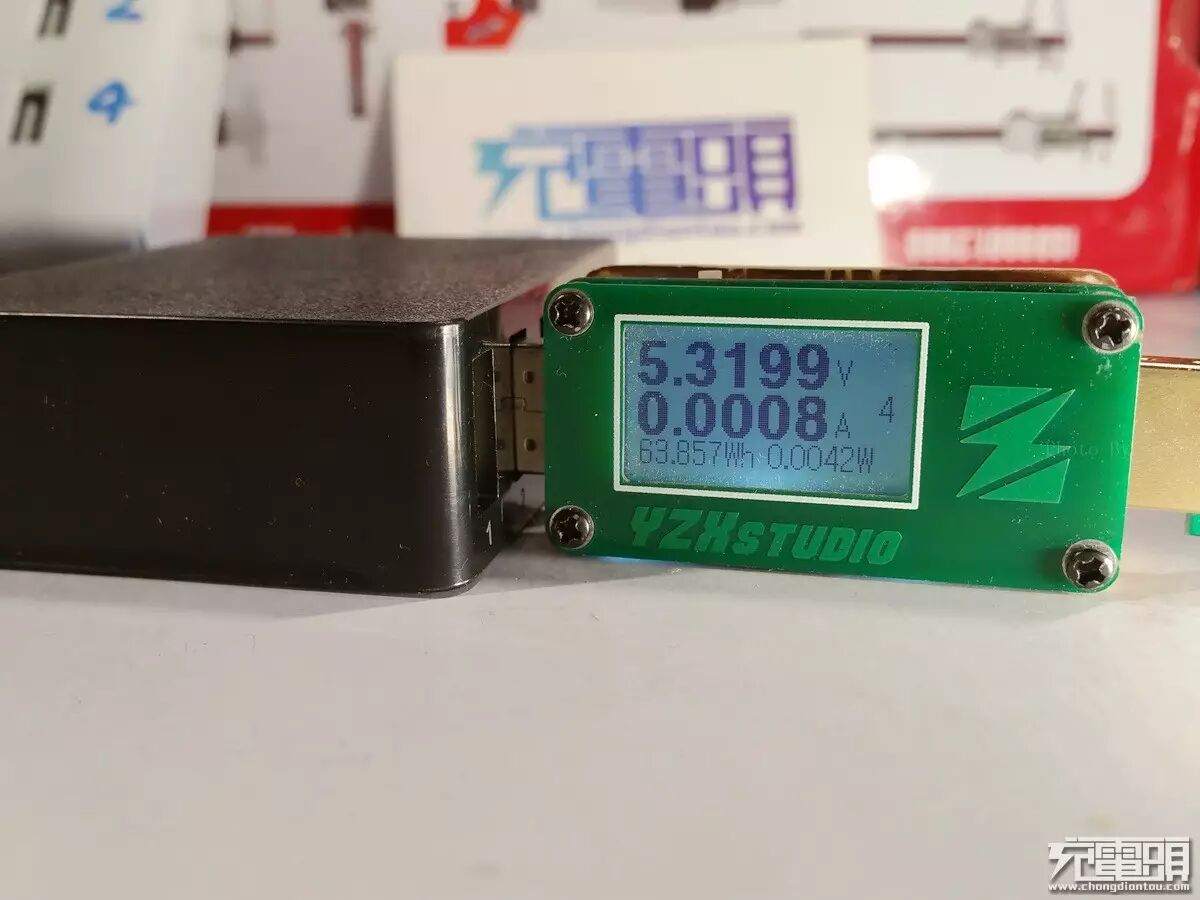

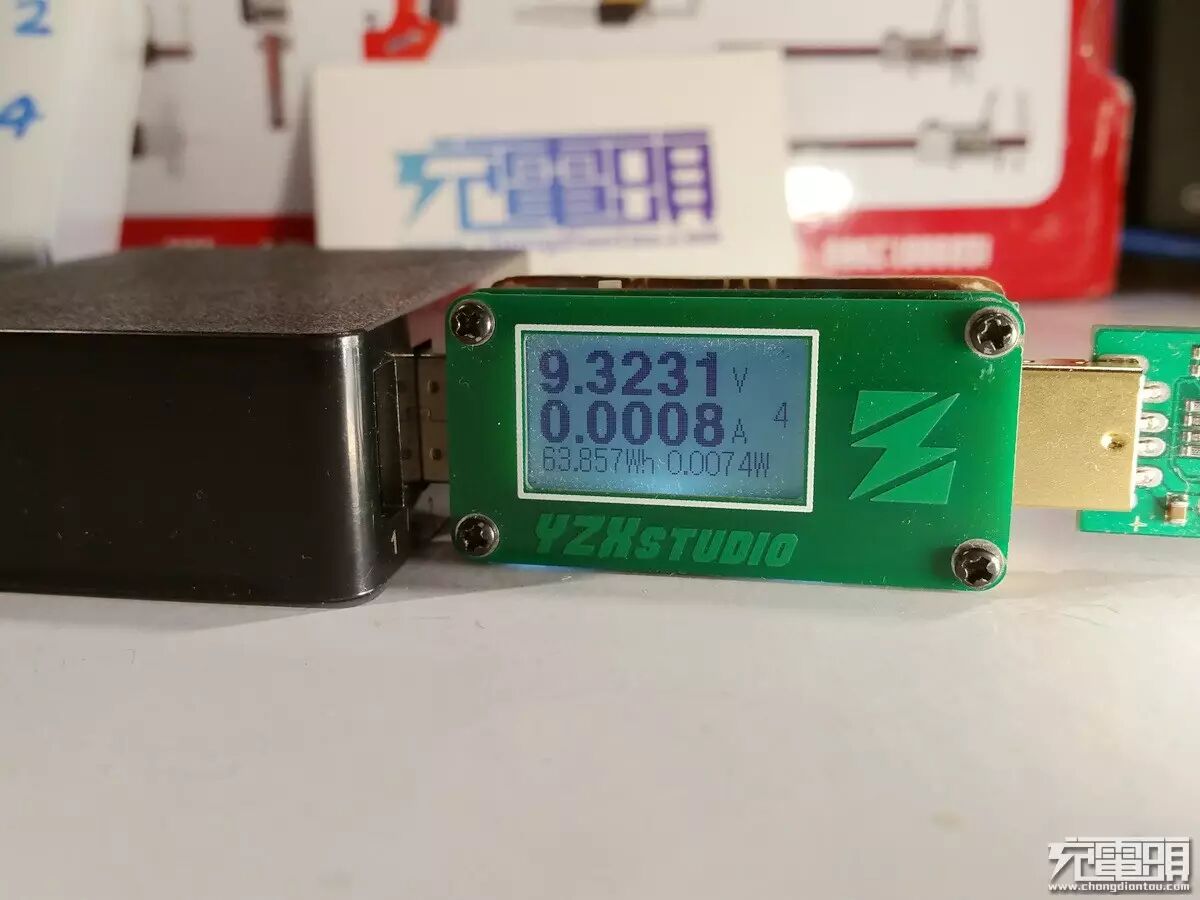

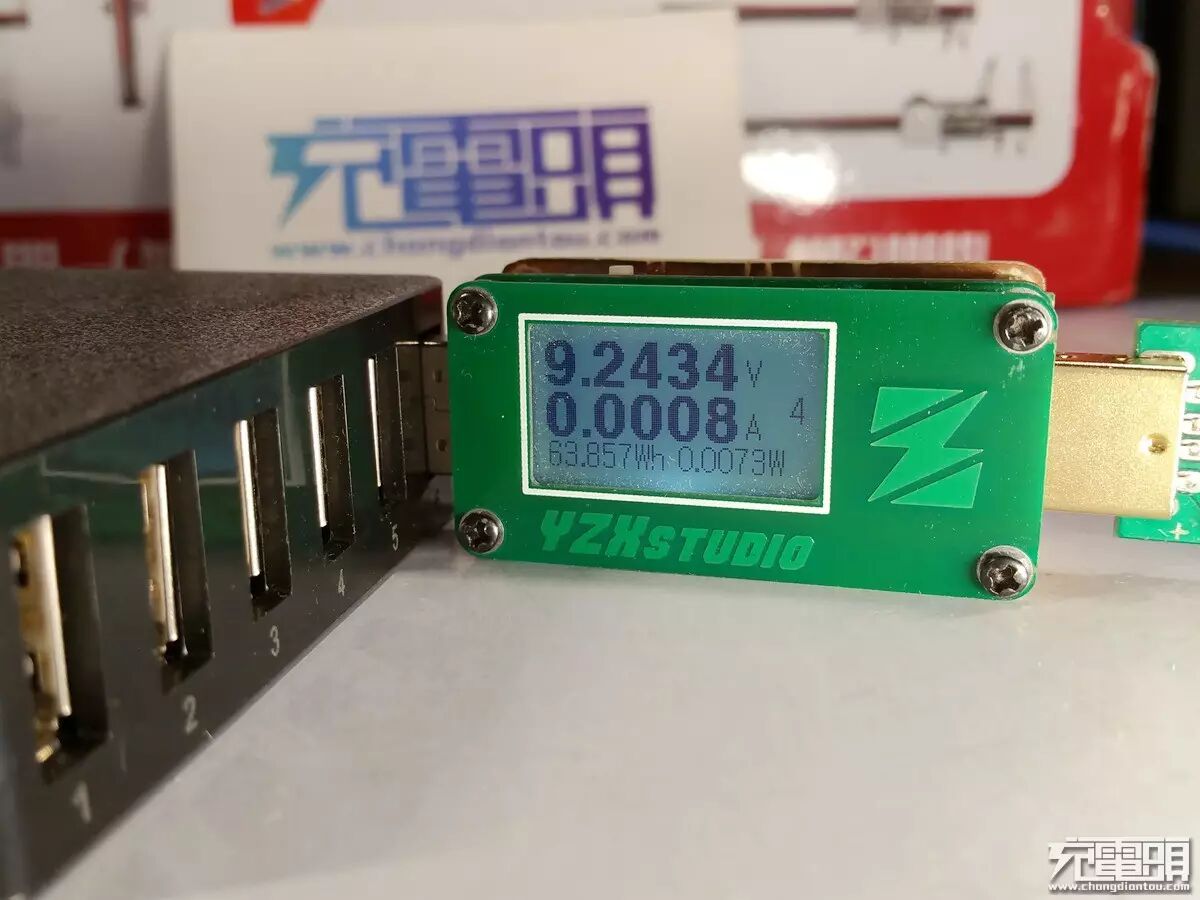

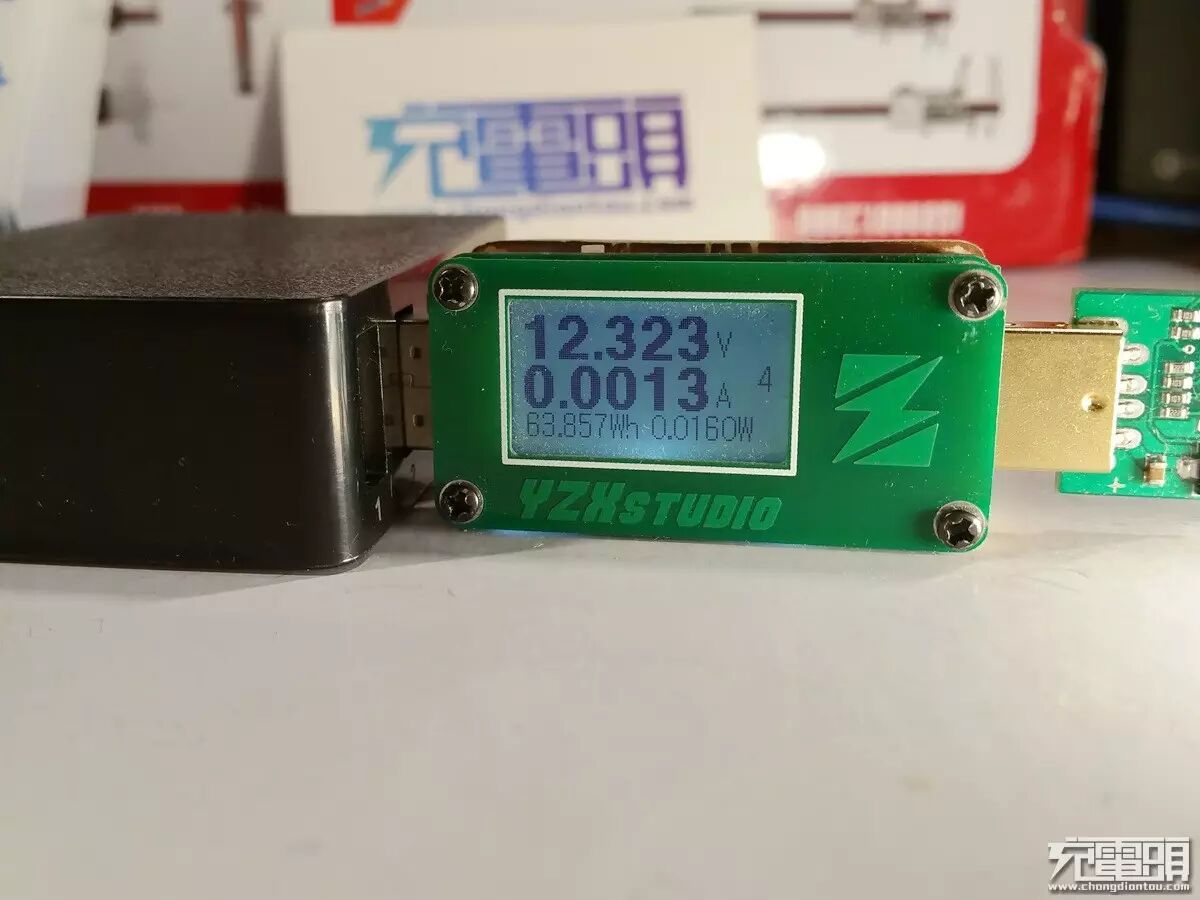

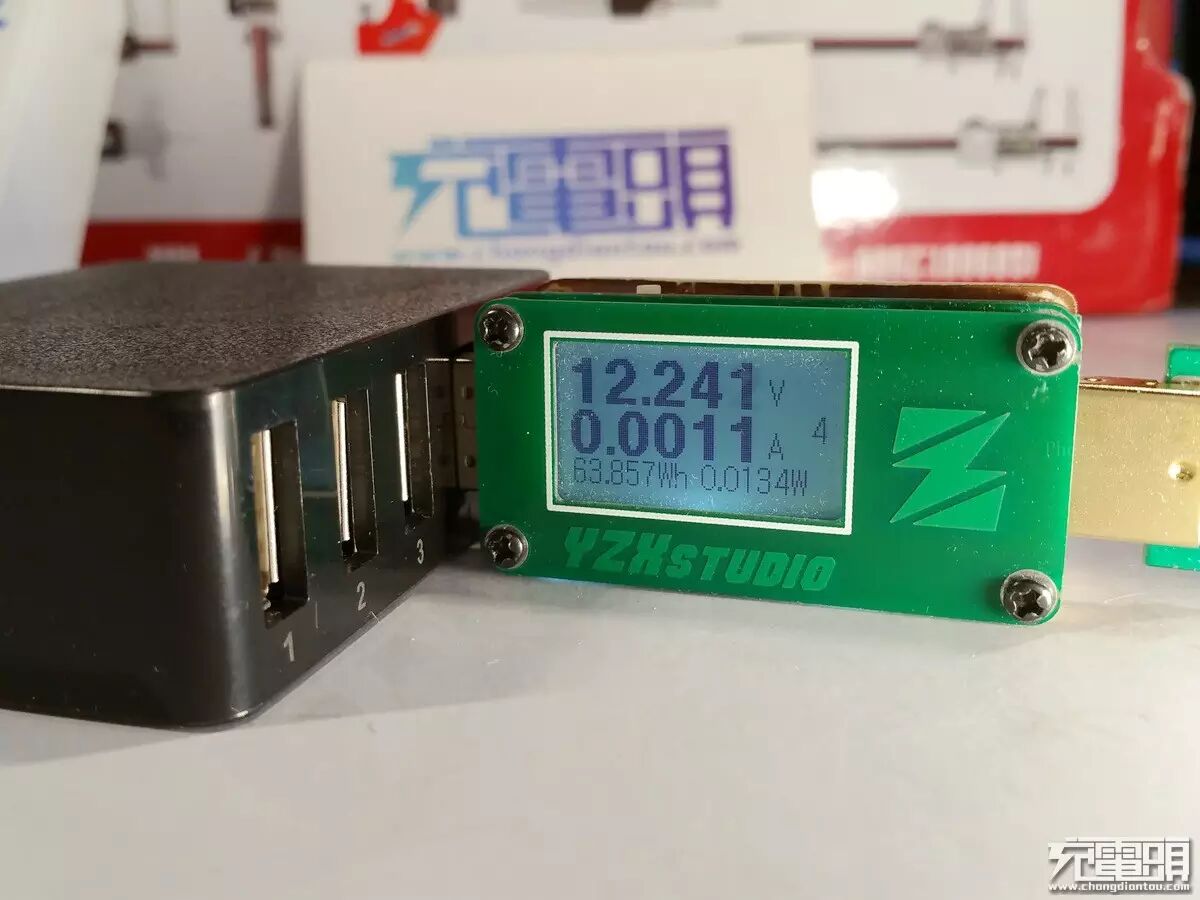

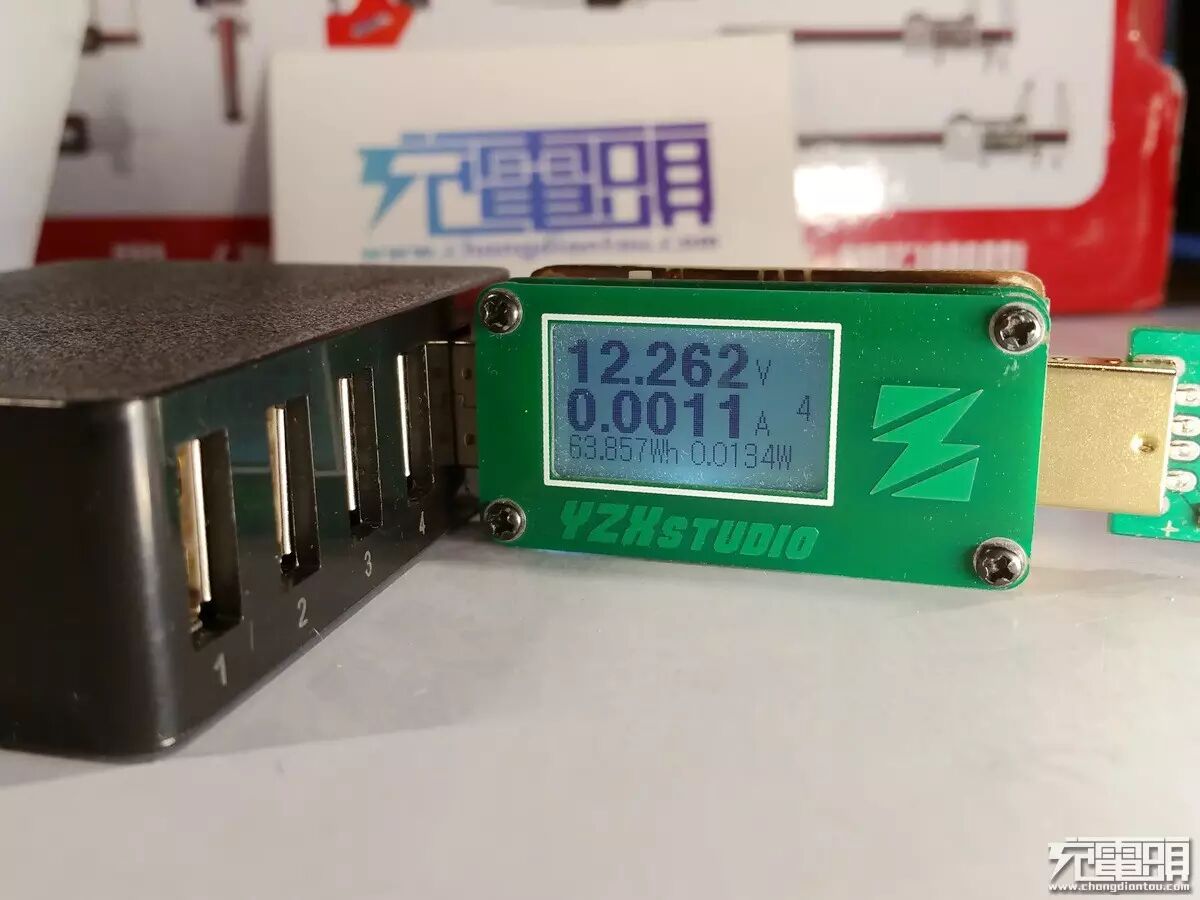

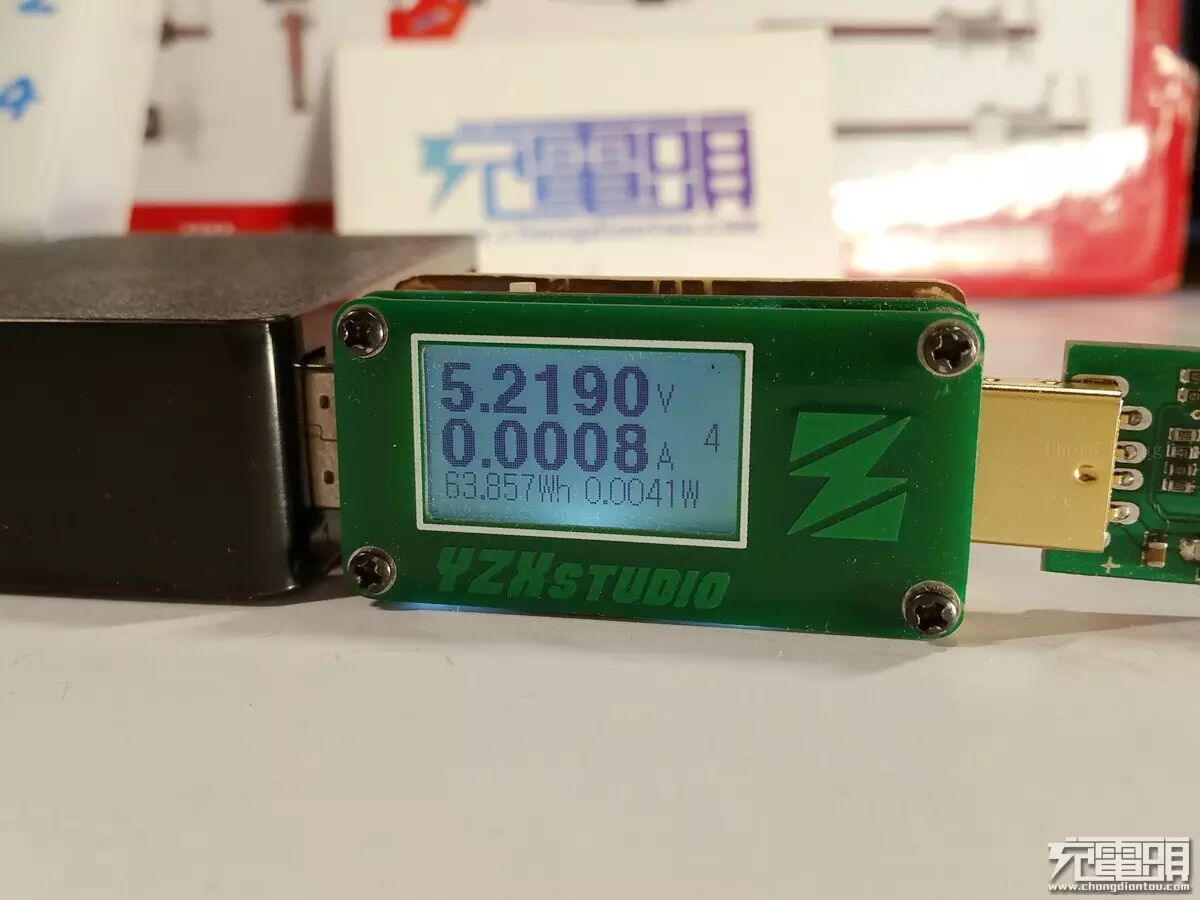

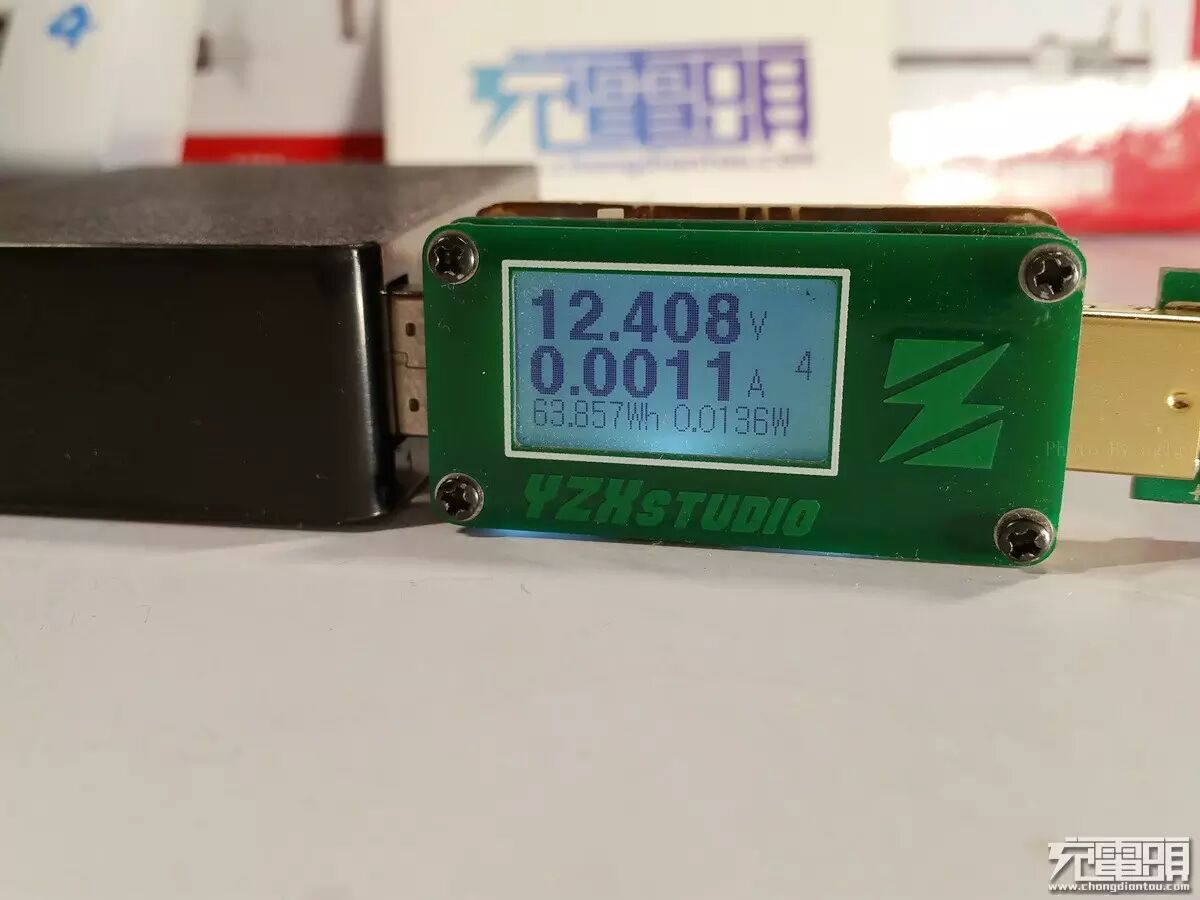

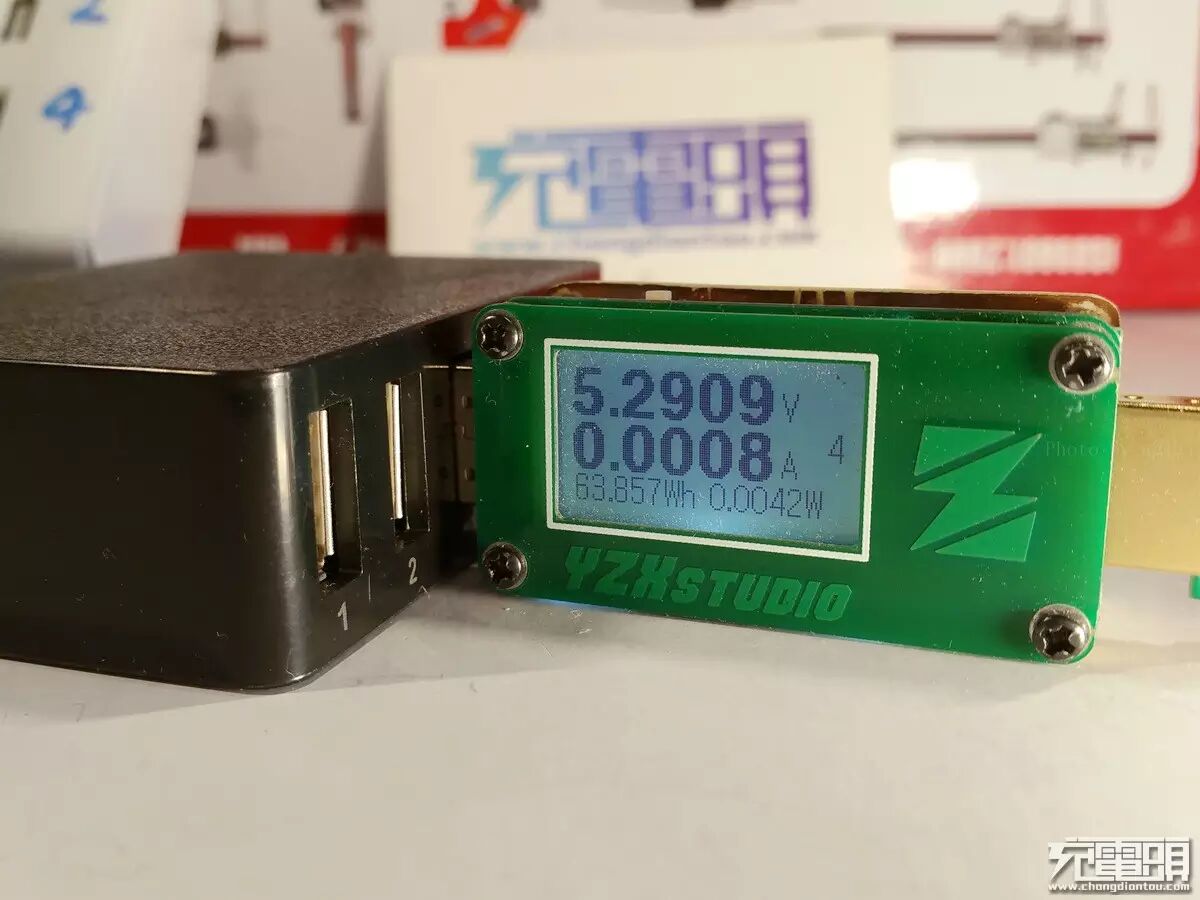

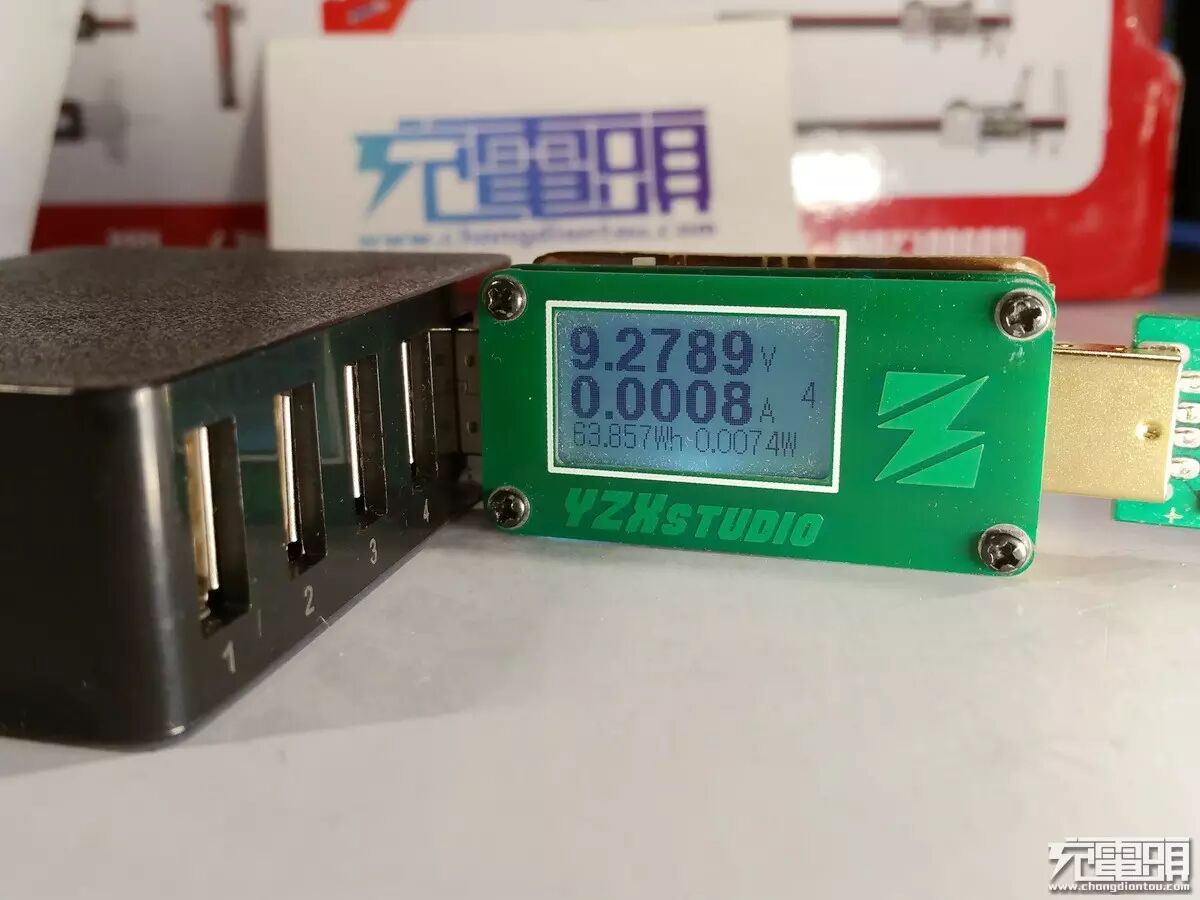

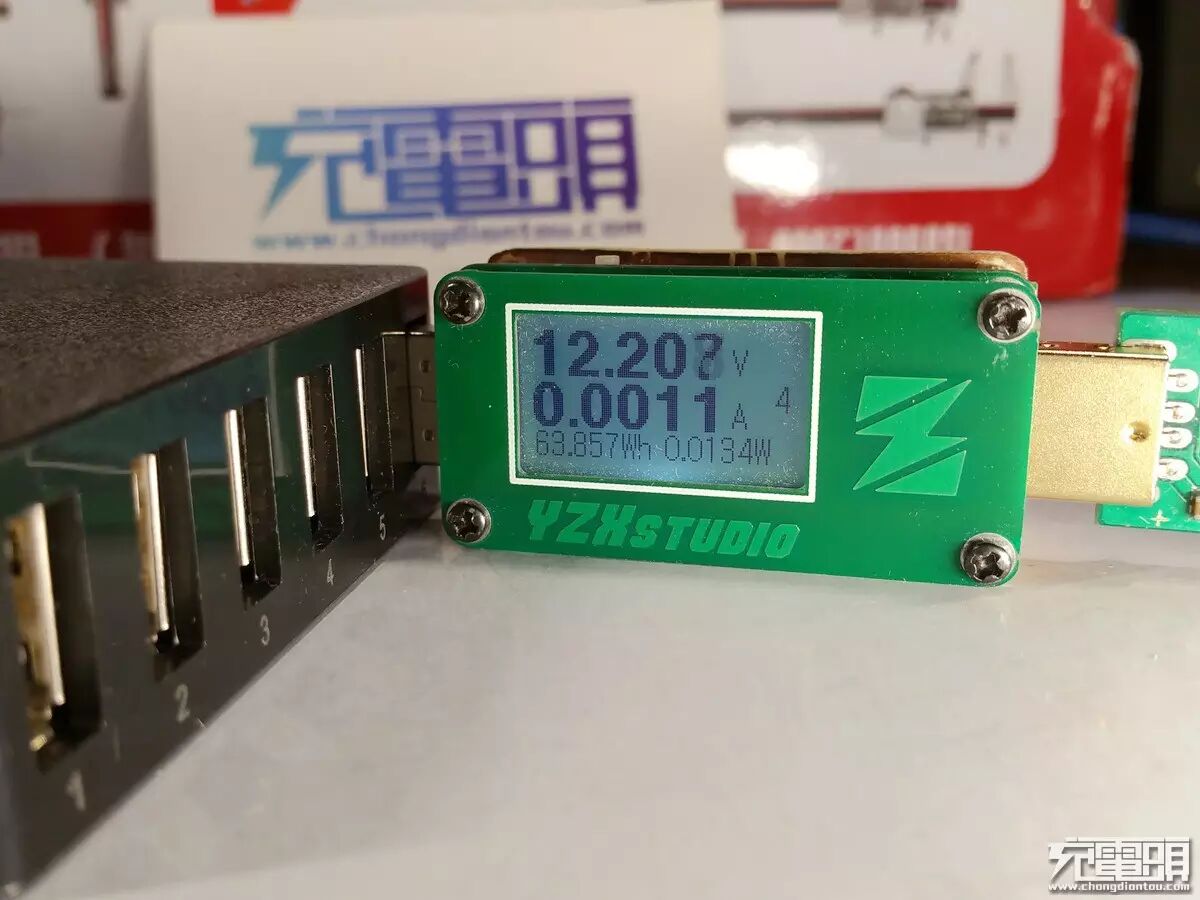

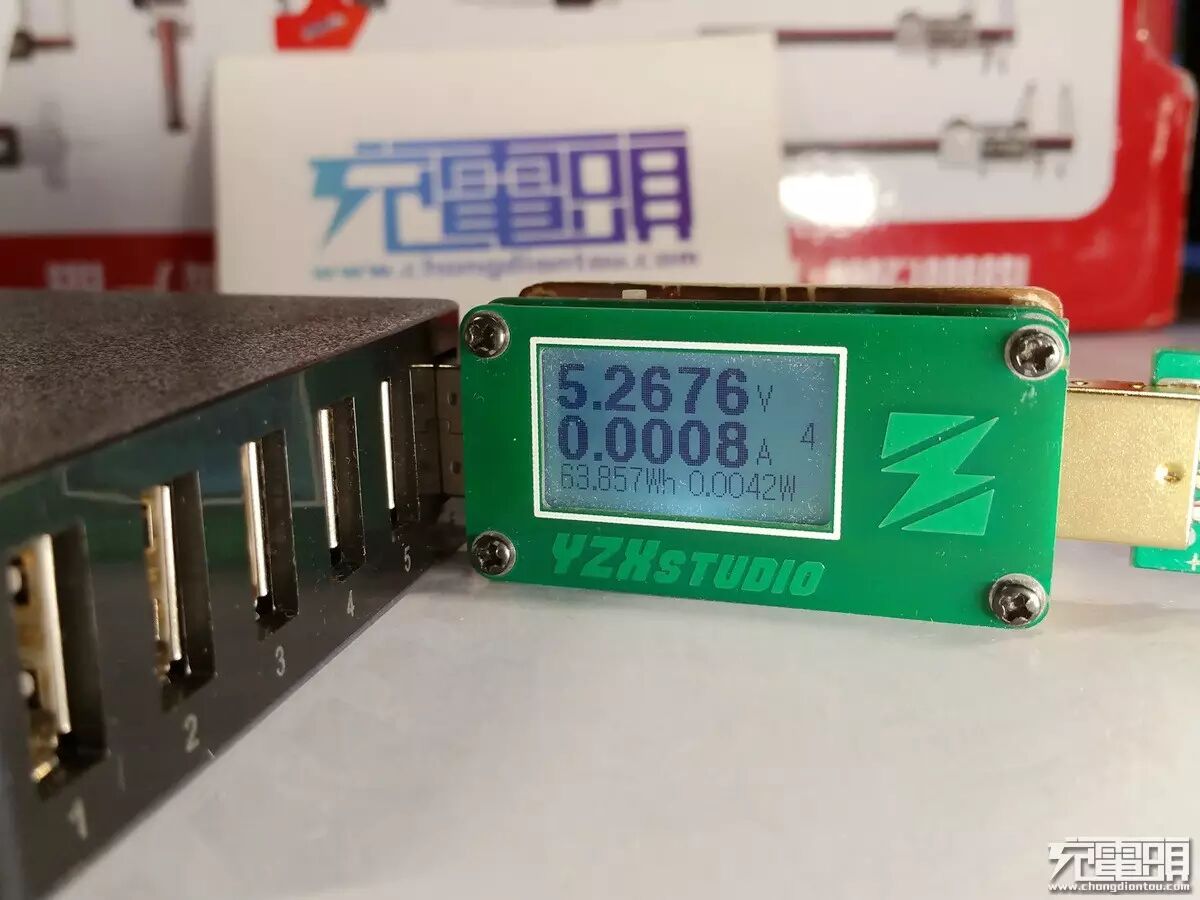

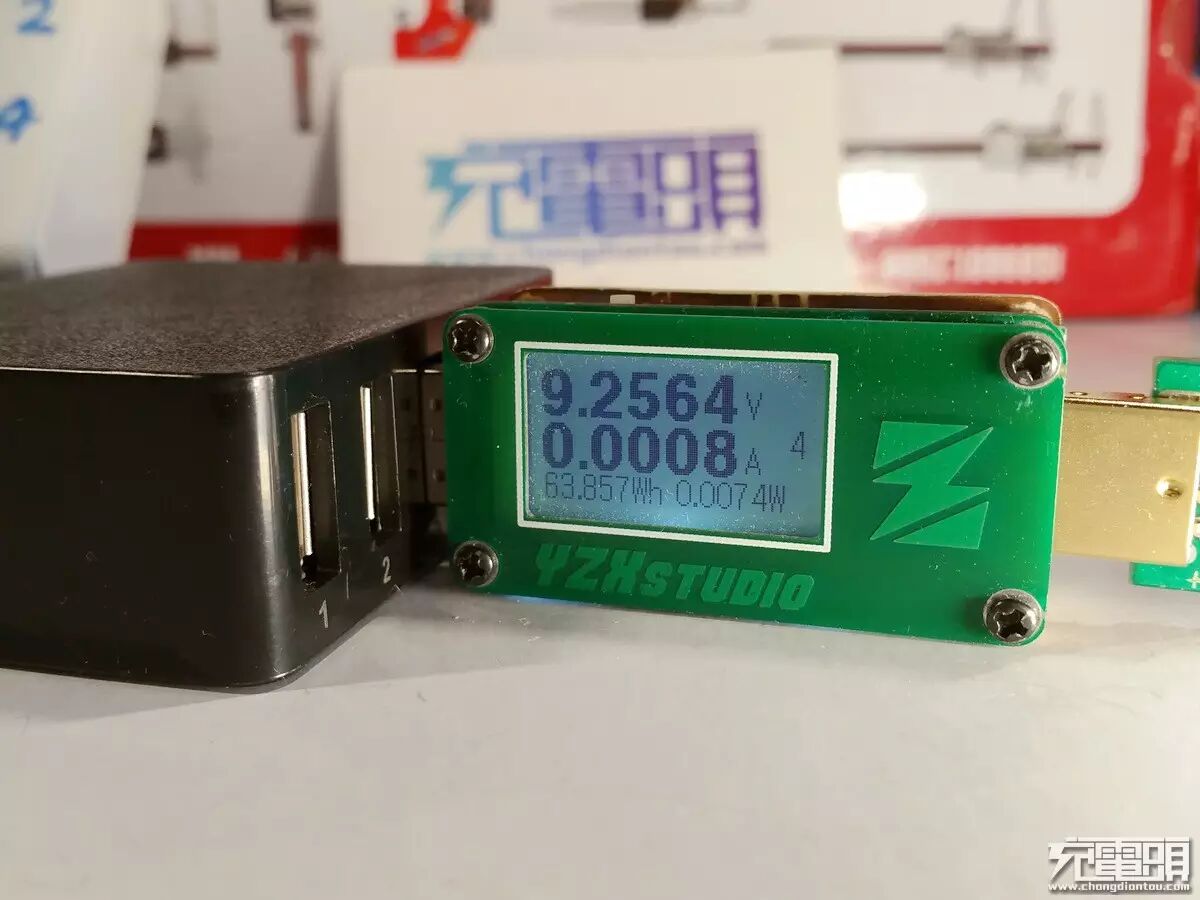

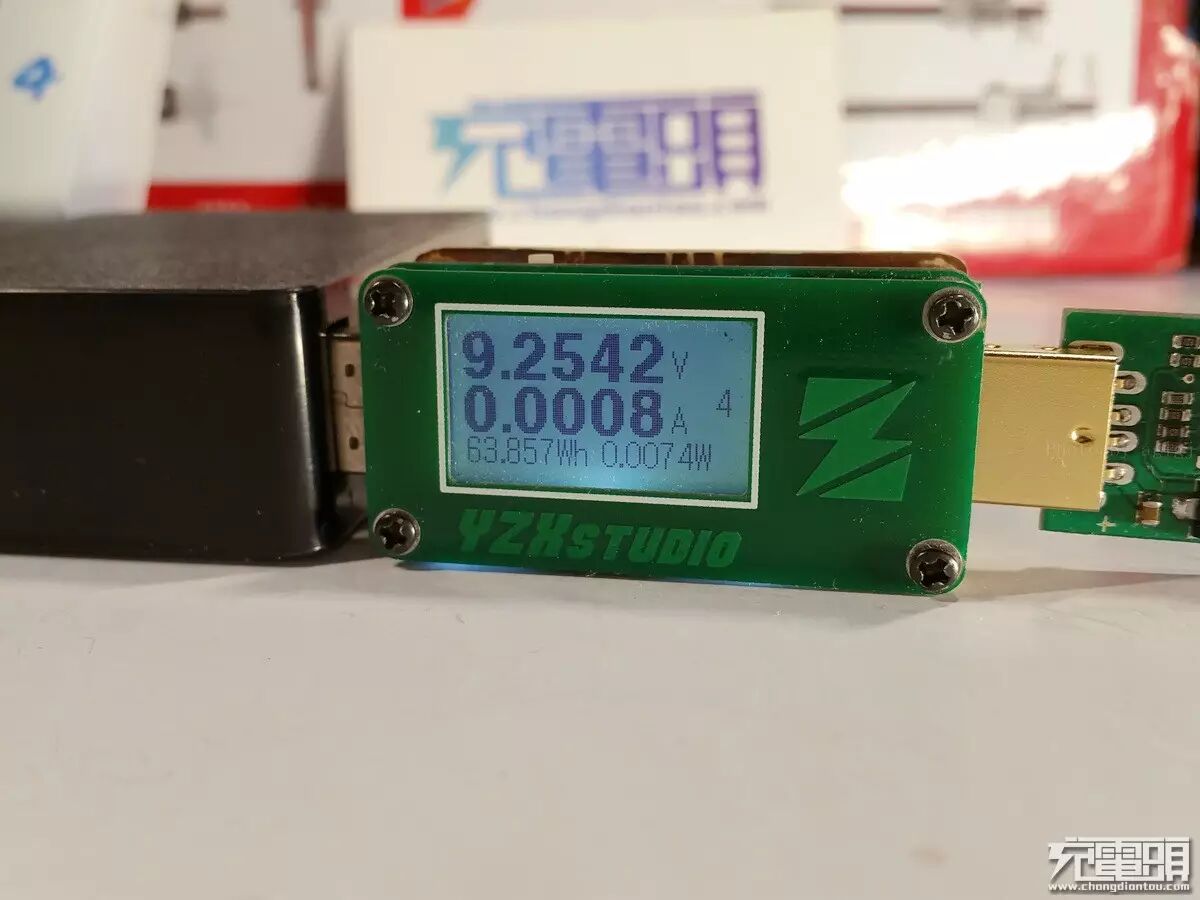

（二）空载输出电压：用绿表加啊宝QC诱骗器进行检测，分别检测每个USB输出口的5V档、9V档、12V档的空载输出电压。从以下测试看，6个USB输出的三档电压值均较高。
USB1
USB2：
3、USB3
4、USB4：
5、USB5
6、USB6

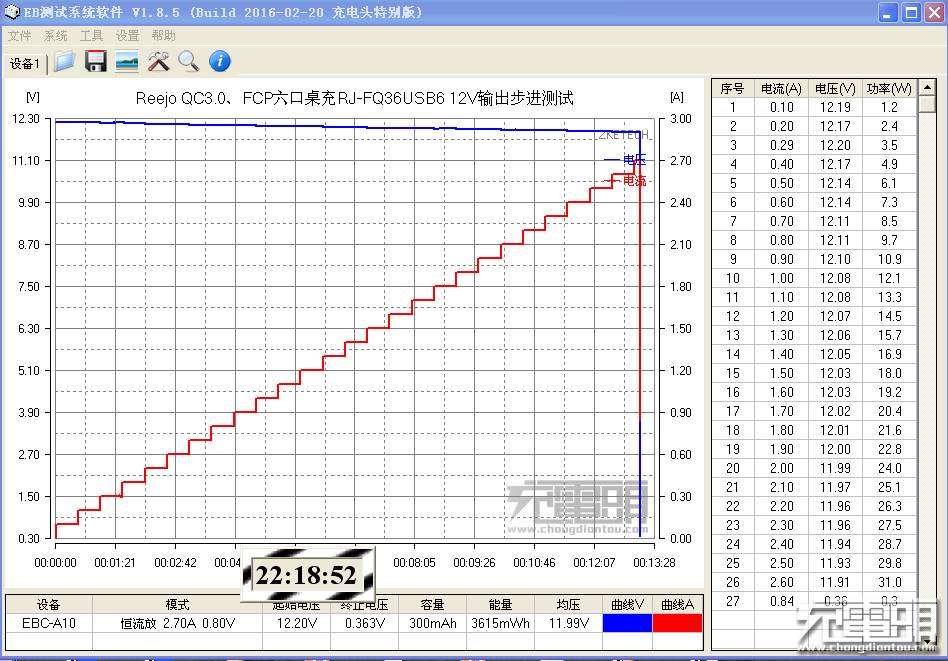

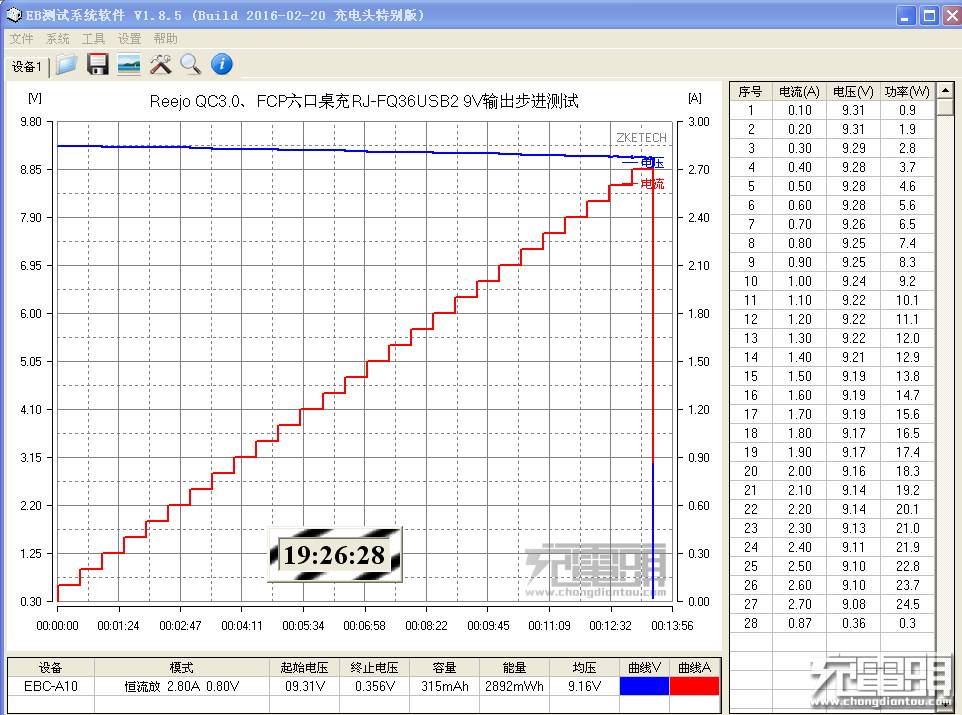

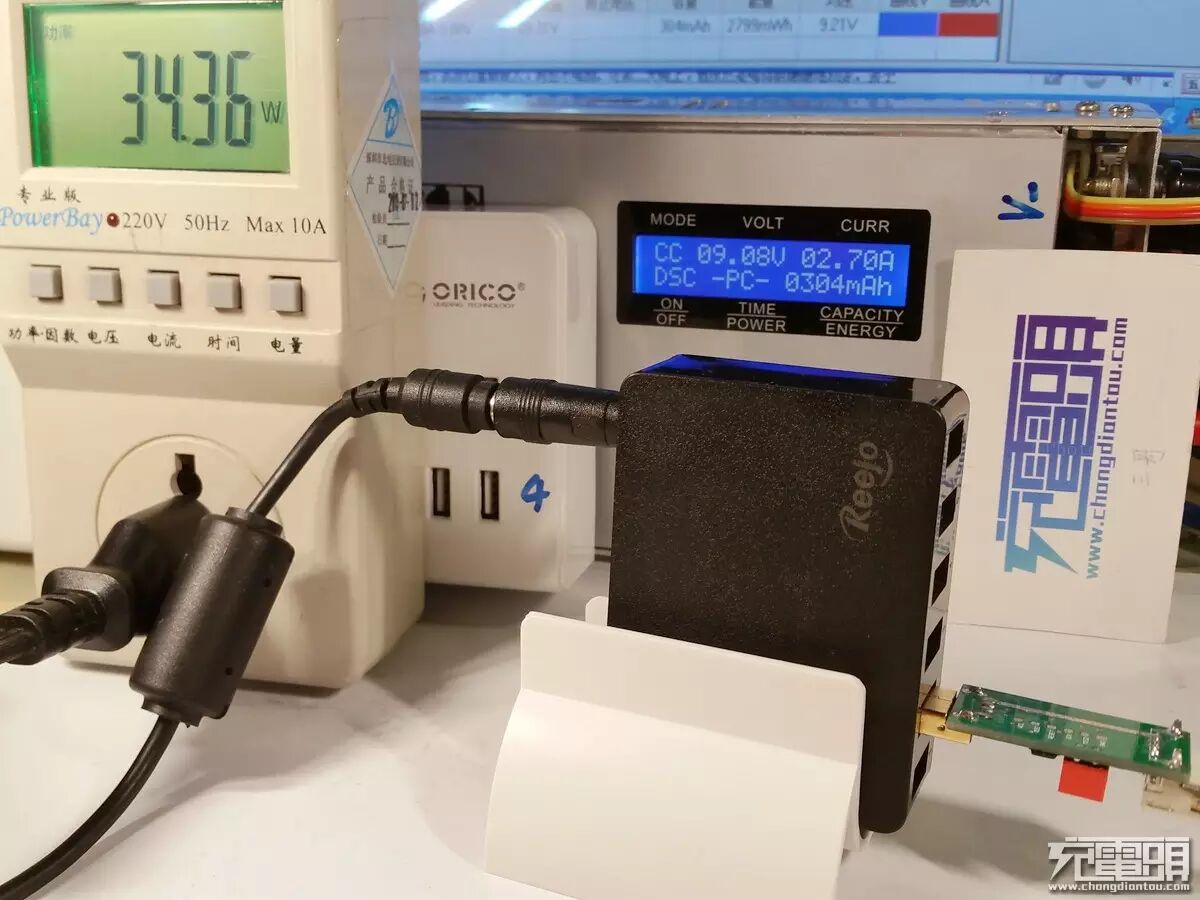

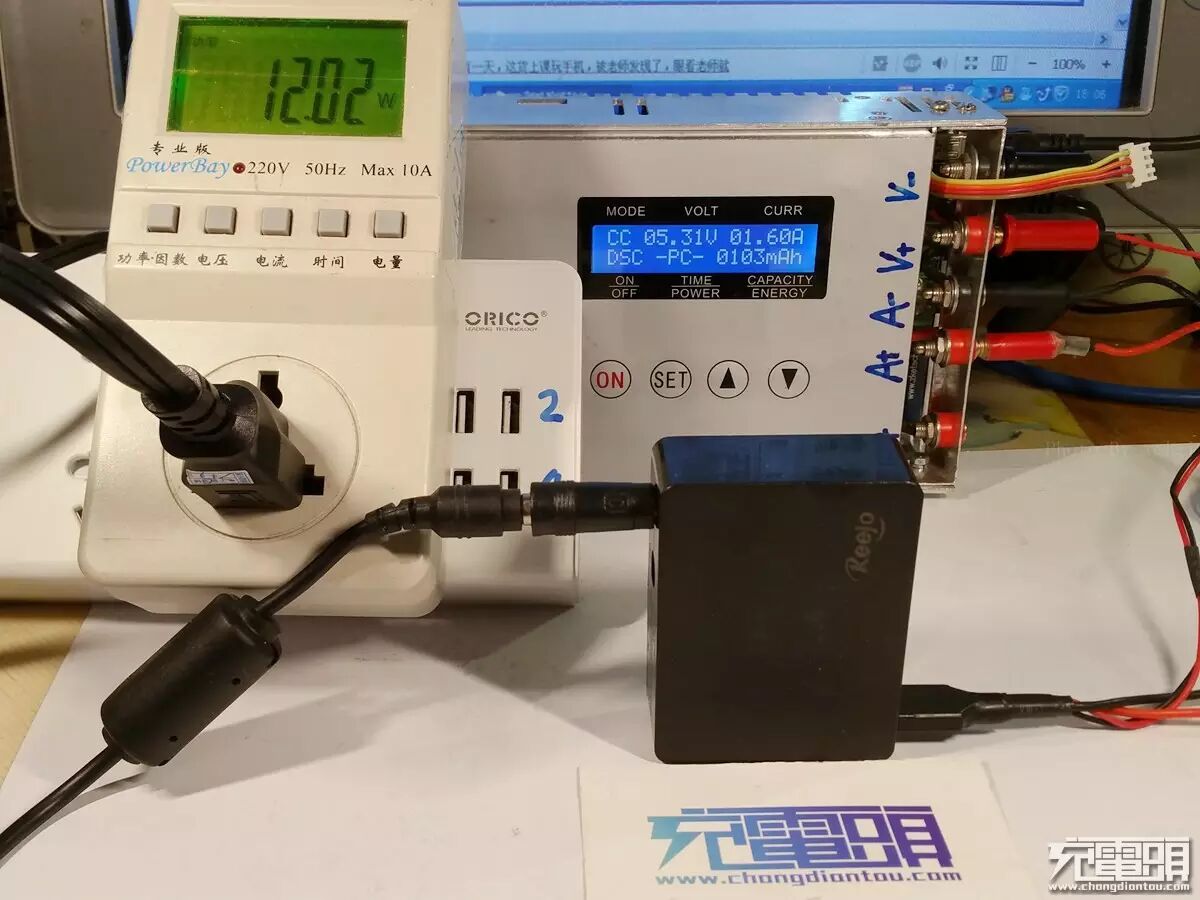

（二）充电器输出口的输出负载能力测试，用EB测试工具和软件采用0.1A30秒步进的方式进行测试，测试各个输出口最大的输出电流能力。因充电器的USB2-6内部是相同的独立模块，本次测试选取USB1、USB2、USB4、USB6进行测试。
1、USB1

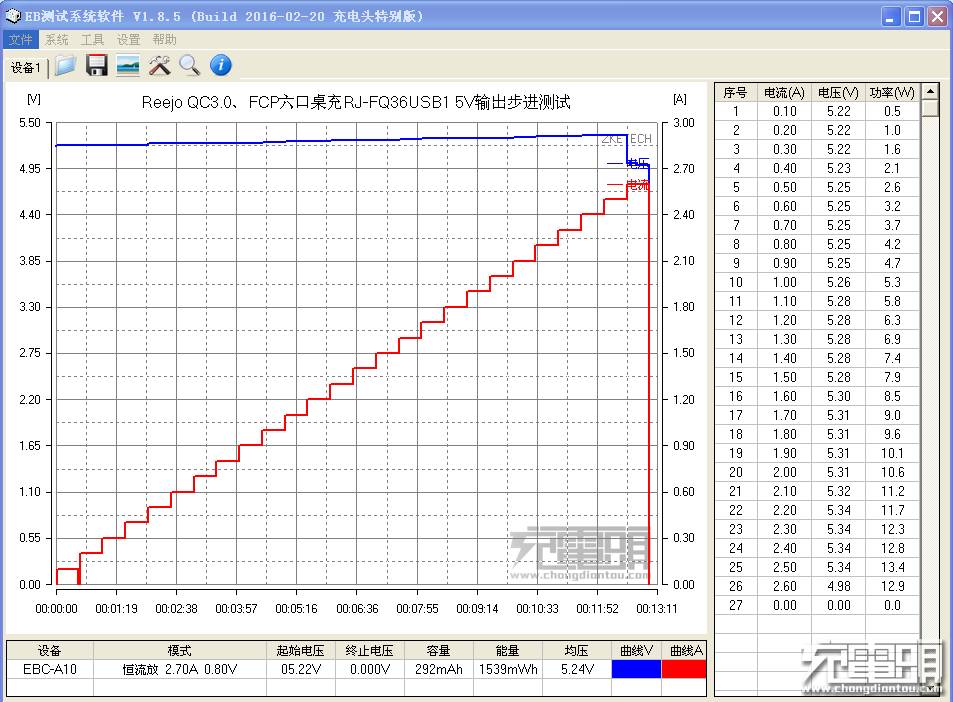

（1）5V档：2.60A@4.98V，无线损电压补偿。

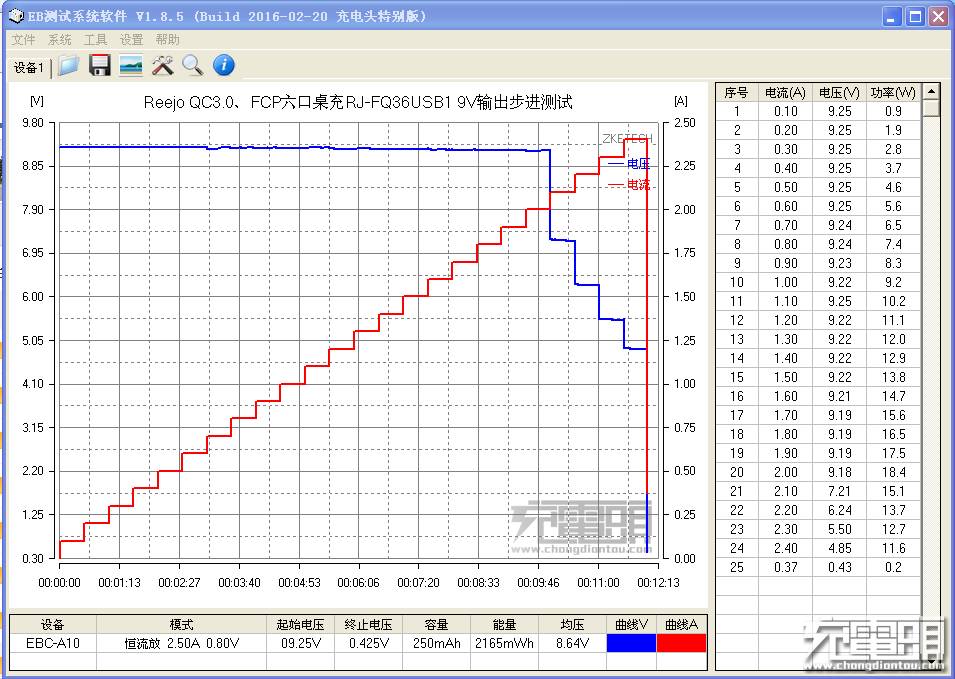

（2）9V档：2.00A@9.18V，无线损电压补偿，输出电流大于2.0A，电压就下降。

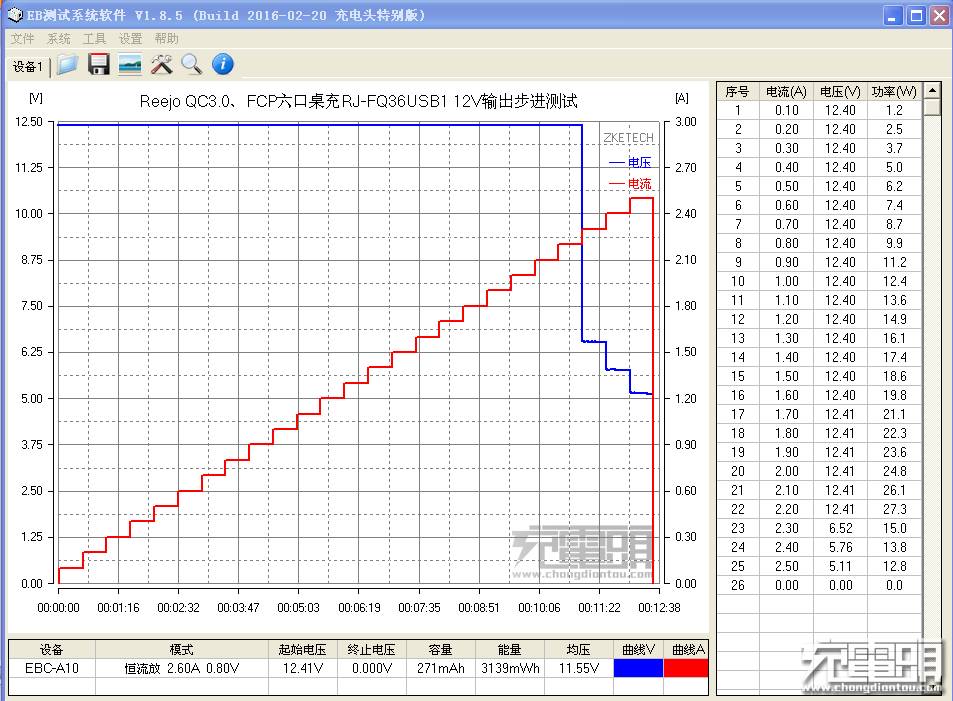

（3）12V档：2.20A@12.41V，无线损电压补偿，输出电流大于2.2A，电压就下降。
2、USB2

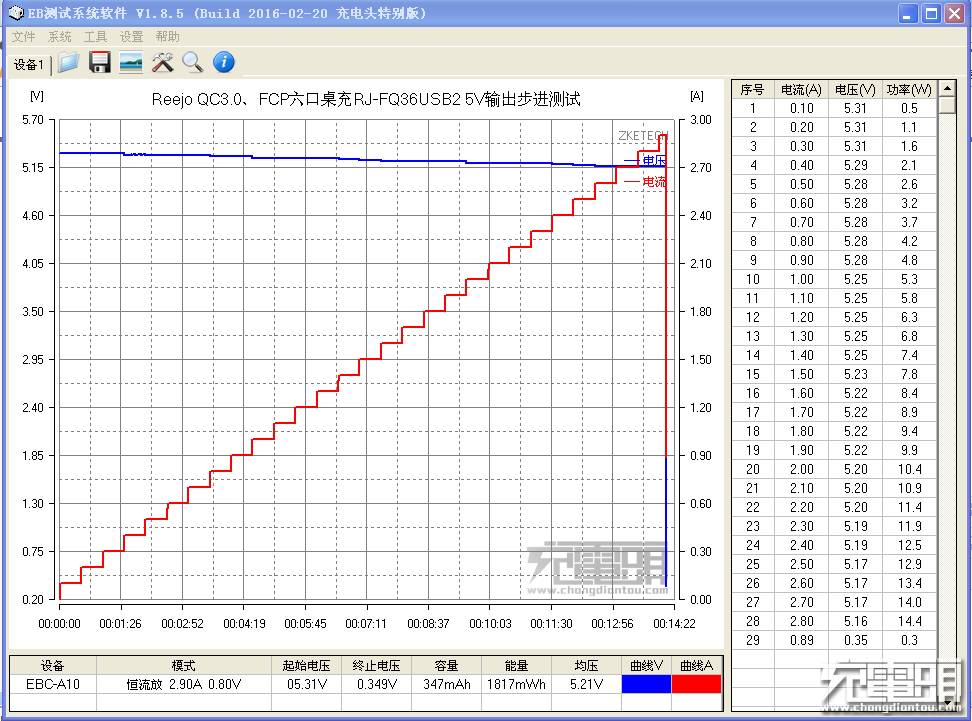

（1）5V档：2.80A@5.16V，无线损电压补偿。
（2）9V档：2.70A@9.08V，无线损电压补偿。

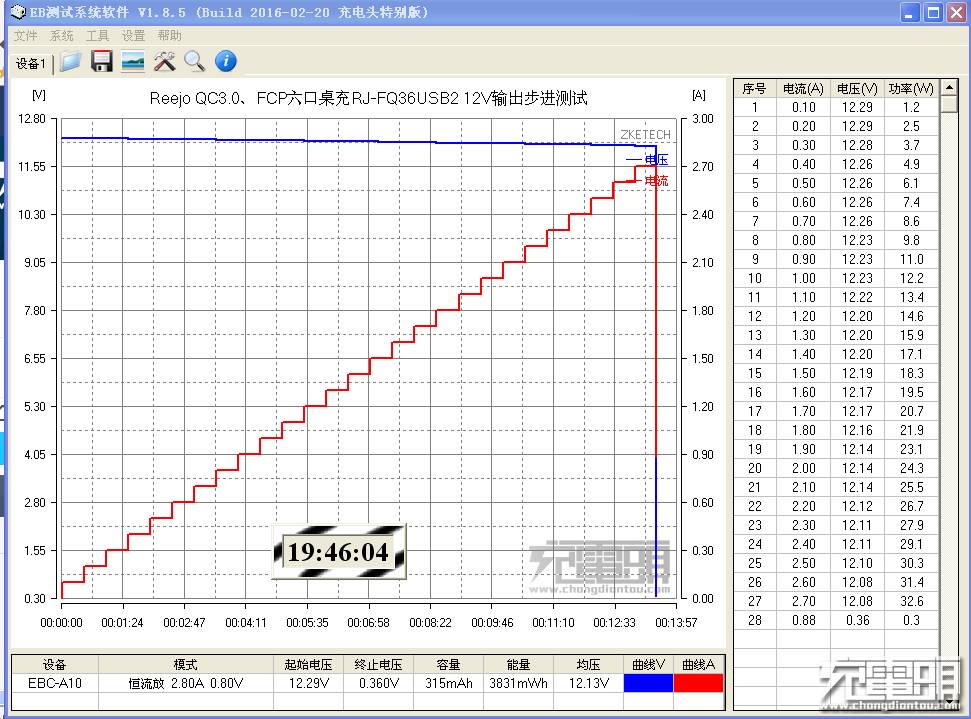

（3）12V档：2.70A@12.08V，无线损电压补偿。
3、USB4
（1）5V档：2.80A@5.14V，无线损电压补偿。

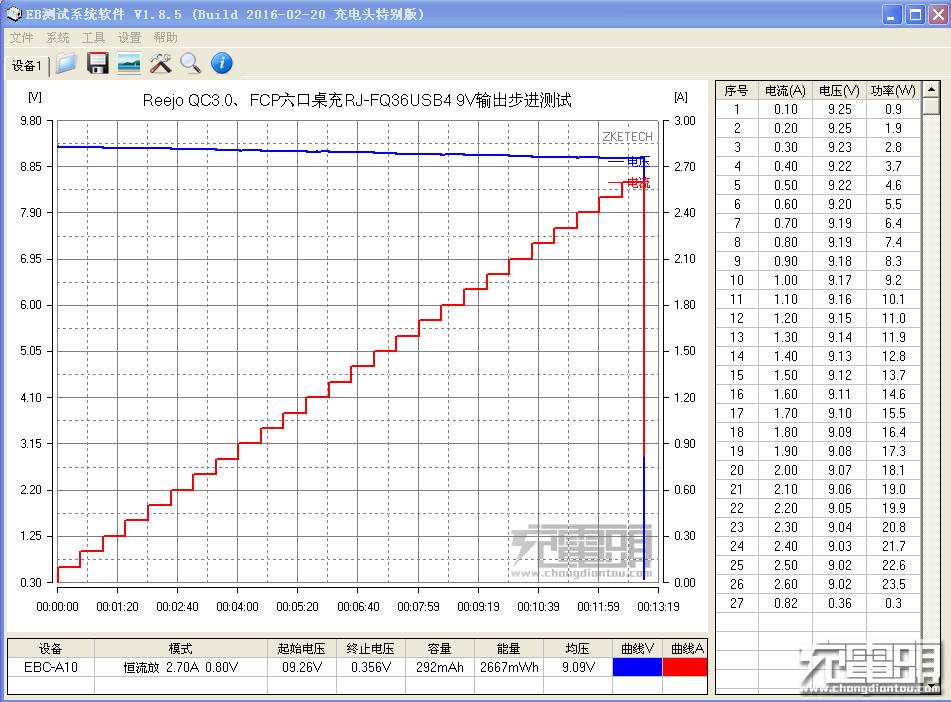

（2）9V档：2.60A@9.02V，无线损电压补偿。
（3）12V档：2.60A@11.97V，无线损电压补偿。
4、USB6
（1）5V档：3.00A@5.13V，无线损电压补偿。
（2）9V档：2.70A@8.96V，无线损电压补偿。
（3）12V档：2.60A@11.91V，无线损电压补偿。

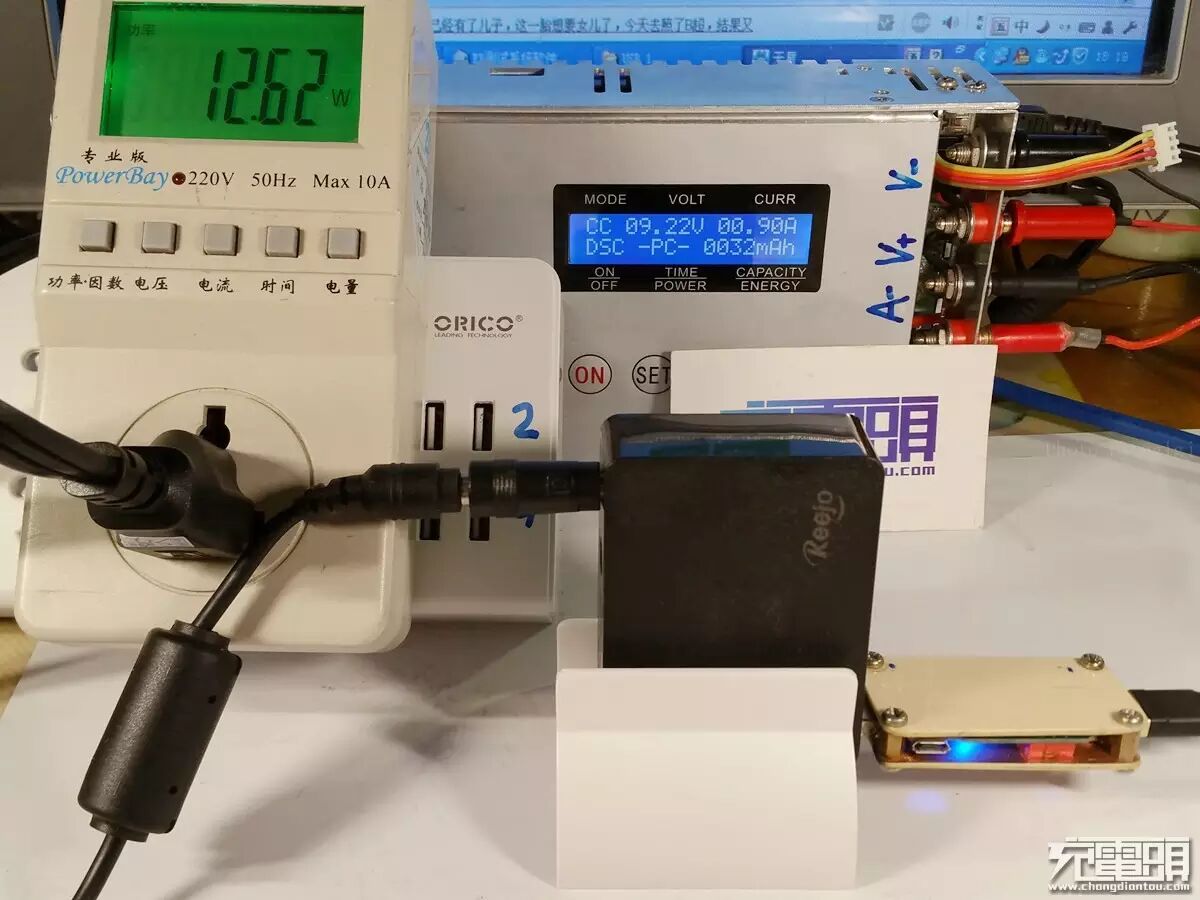

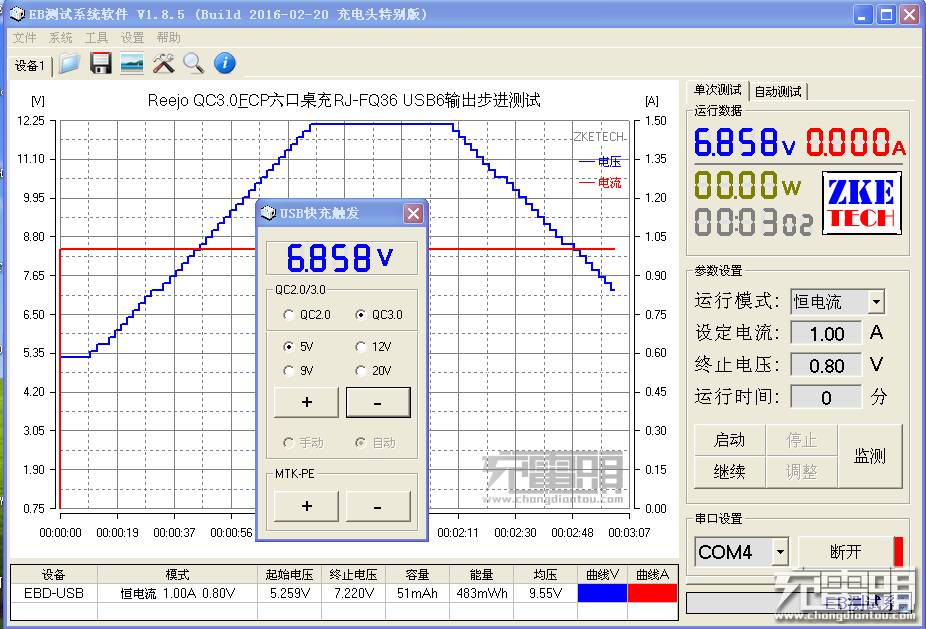

（三）测试充电器的QC3.0触发输出：充电器的USB2-6支持QC3.0，选取其中的USB6进行QC3.0触发测试。从测试中可以看到，QC3.0输出电压能够以每200mv进行升压或降压。+

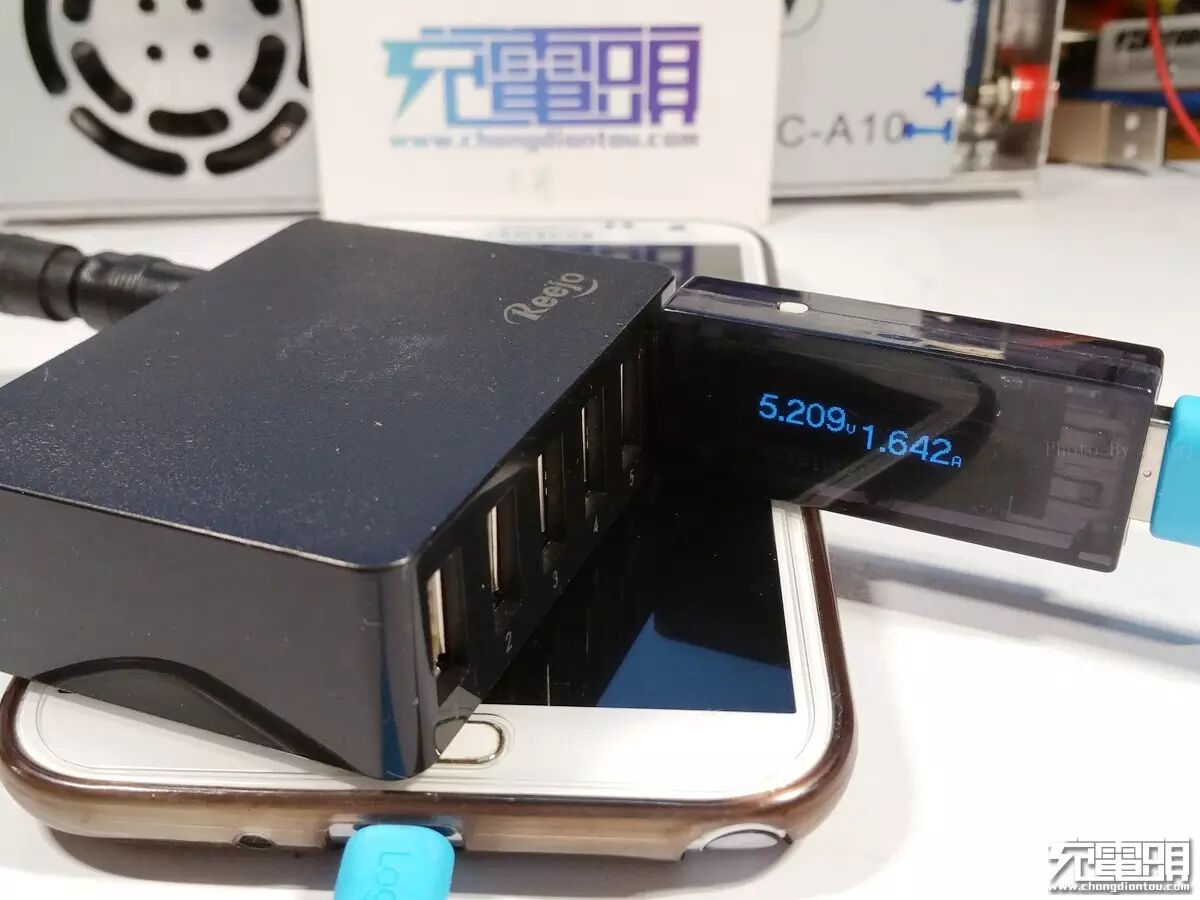

（四）测试充电器给手机充电的兼容性，选取USB1和USB2-6的其中个输出口进行测试。
1、华为荣耀7
USB1：从充电器的输出参数看，USB1支持华为海思充电协议，找来了一部华为荣耀7进行测试。

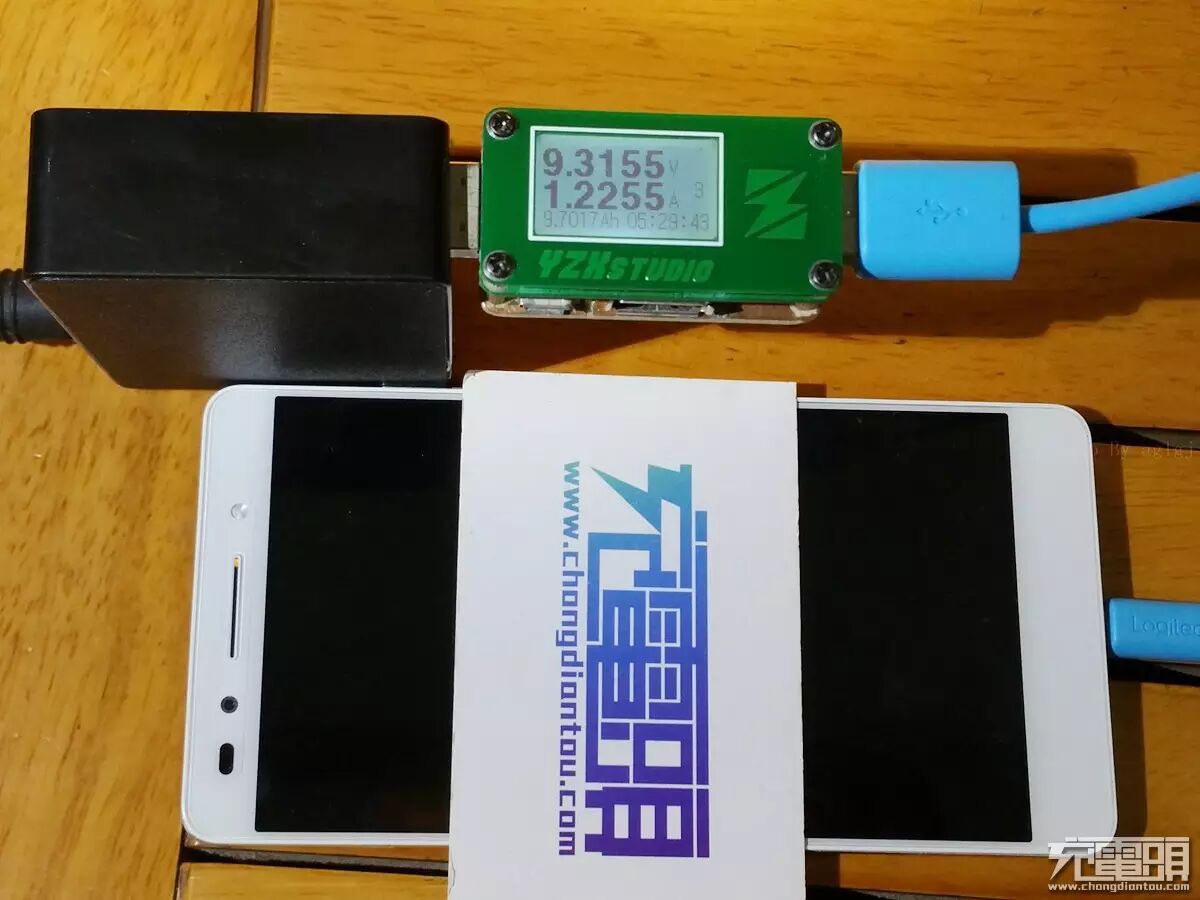

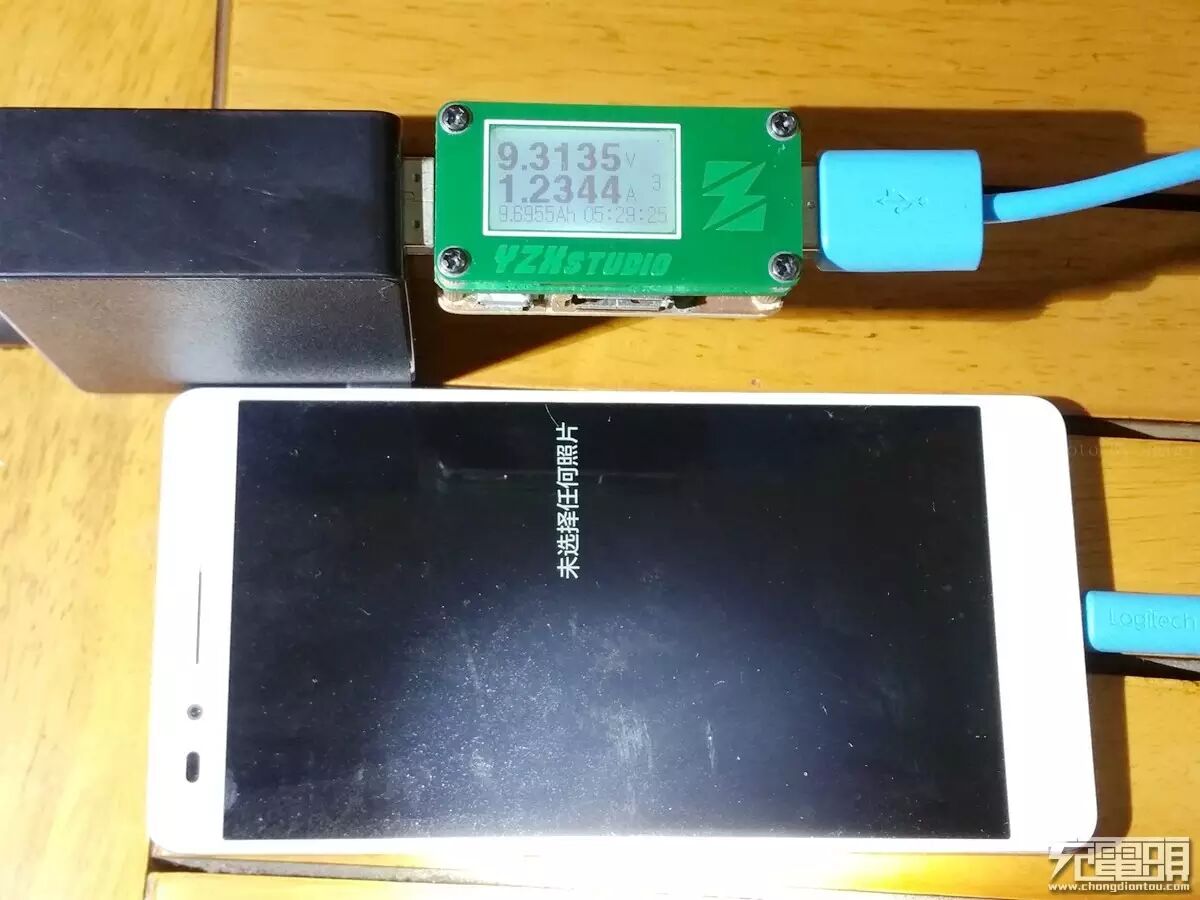

USB1充华为荣耀7，能够正确识别进入快充模式，亮屏充电9.3135V@1.2344A。
USB1充华为荣耀7，熄屏充电9.355V@1.2255A。
充电器其他输出口充华为荣耀7，不支持华为海思充电协议：5.2482V@1.7825。

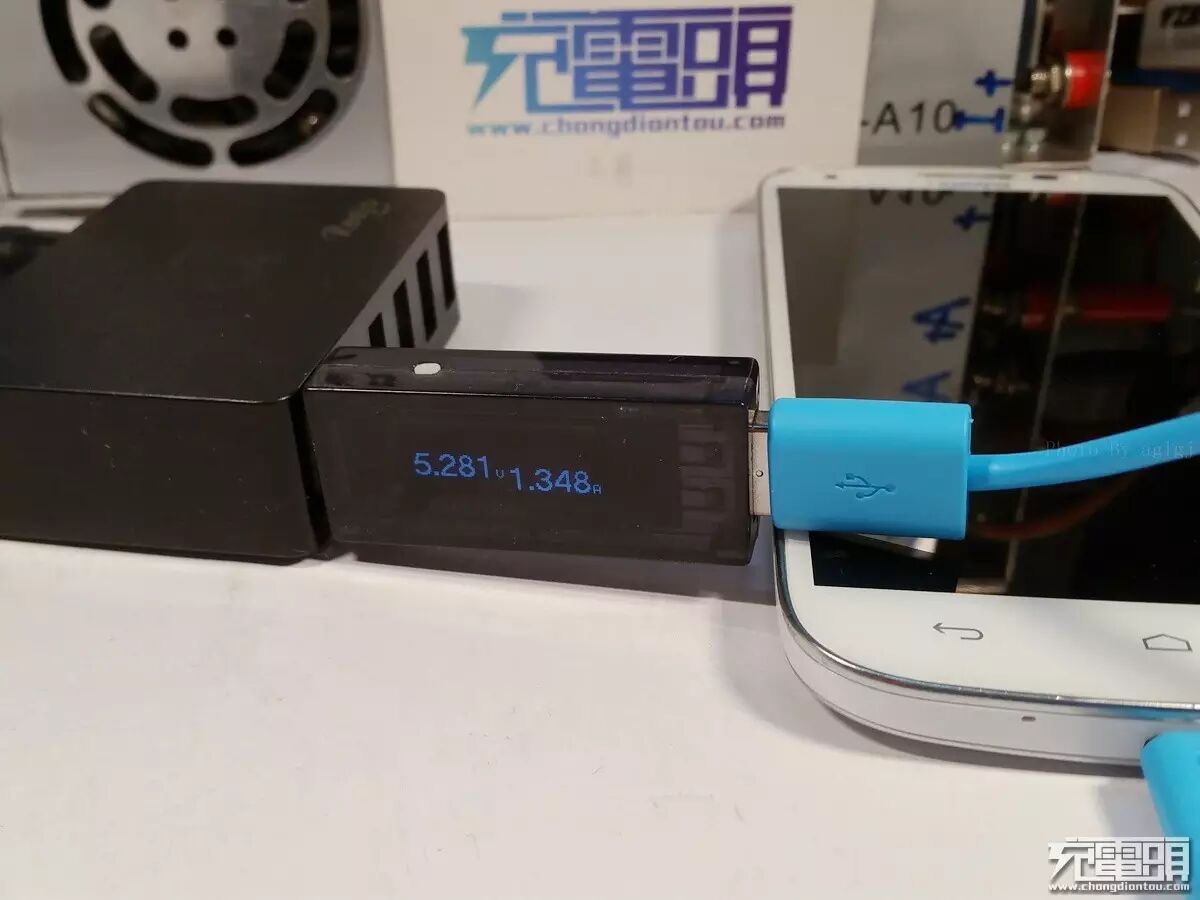

2、充华麦芒B199手机：

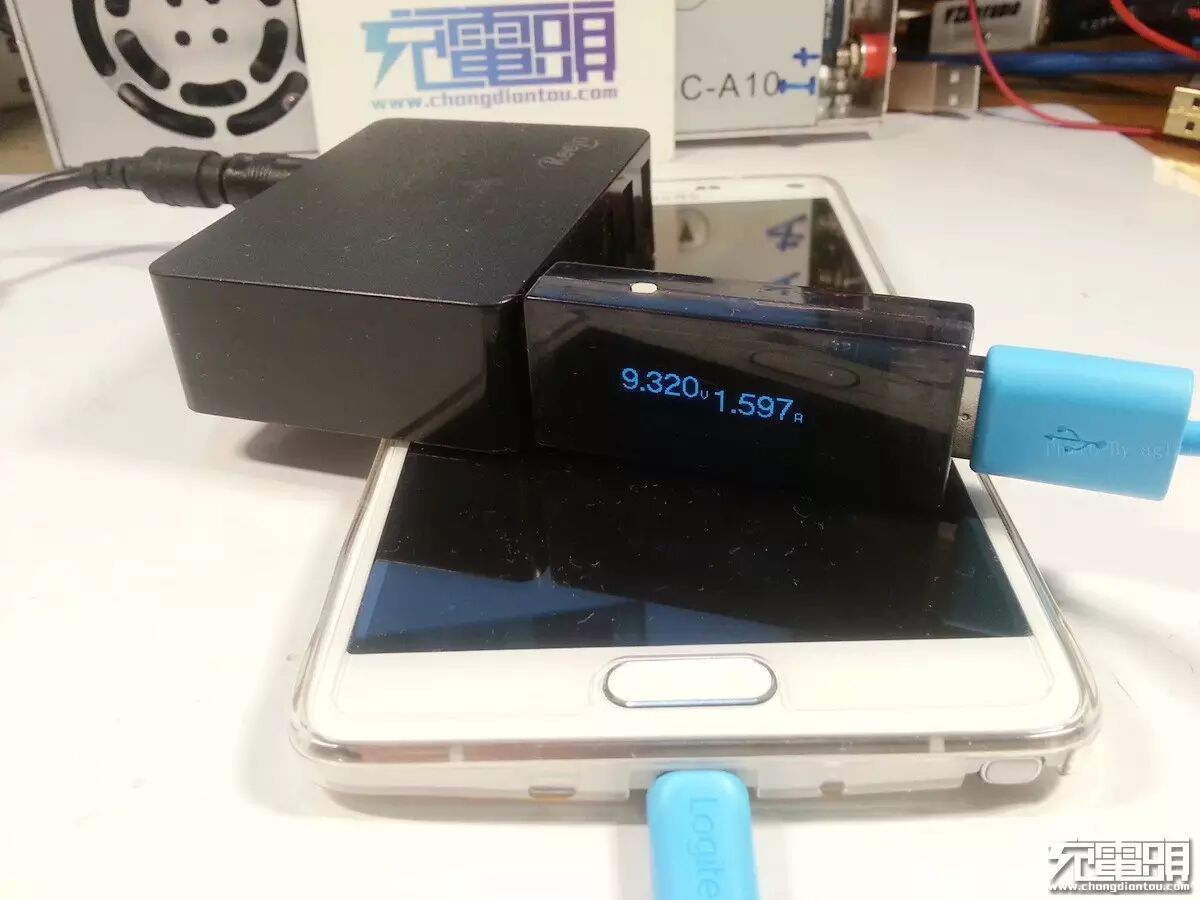

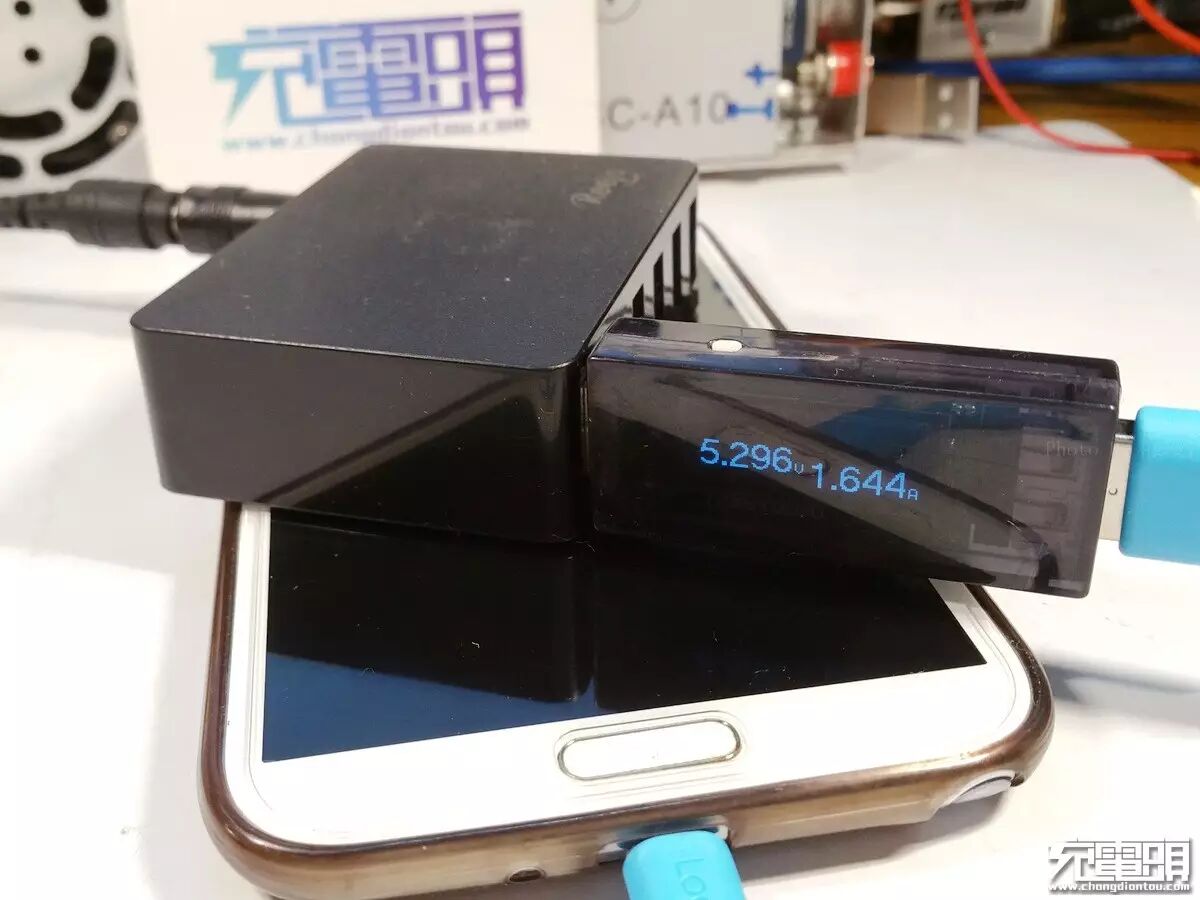

3、充三星NOTE2

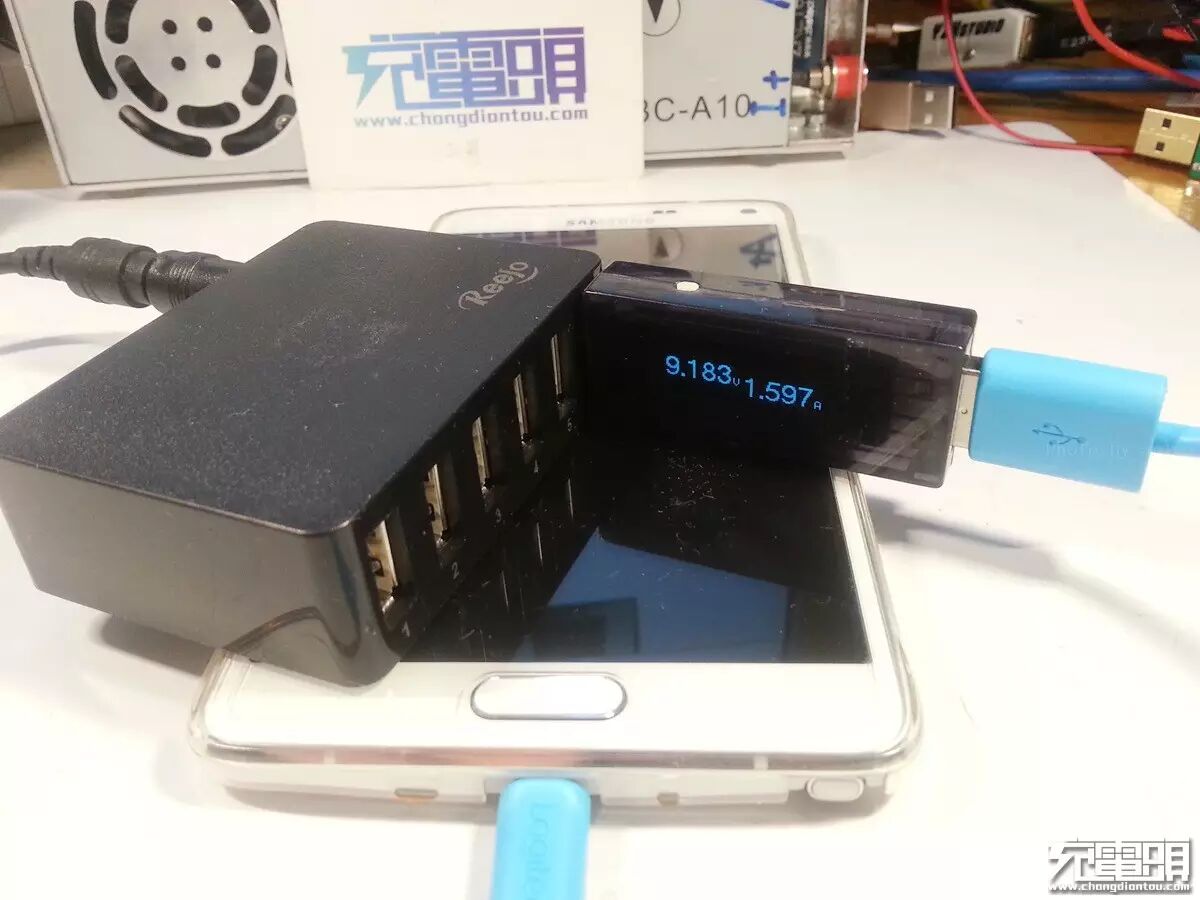

4、充三星NOTE4

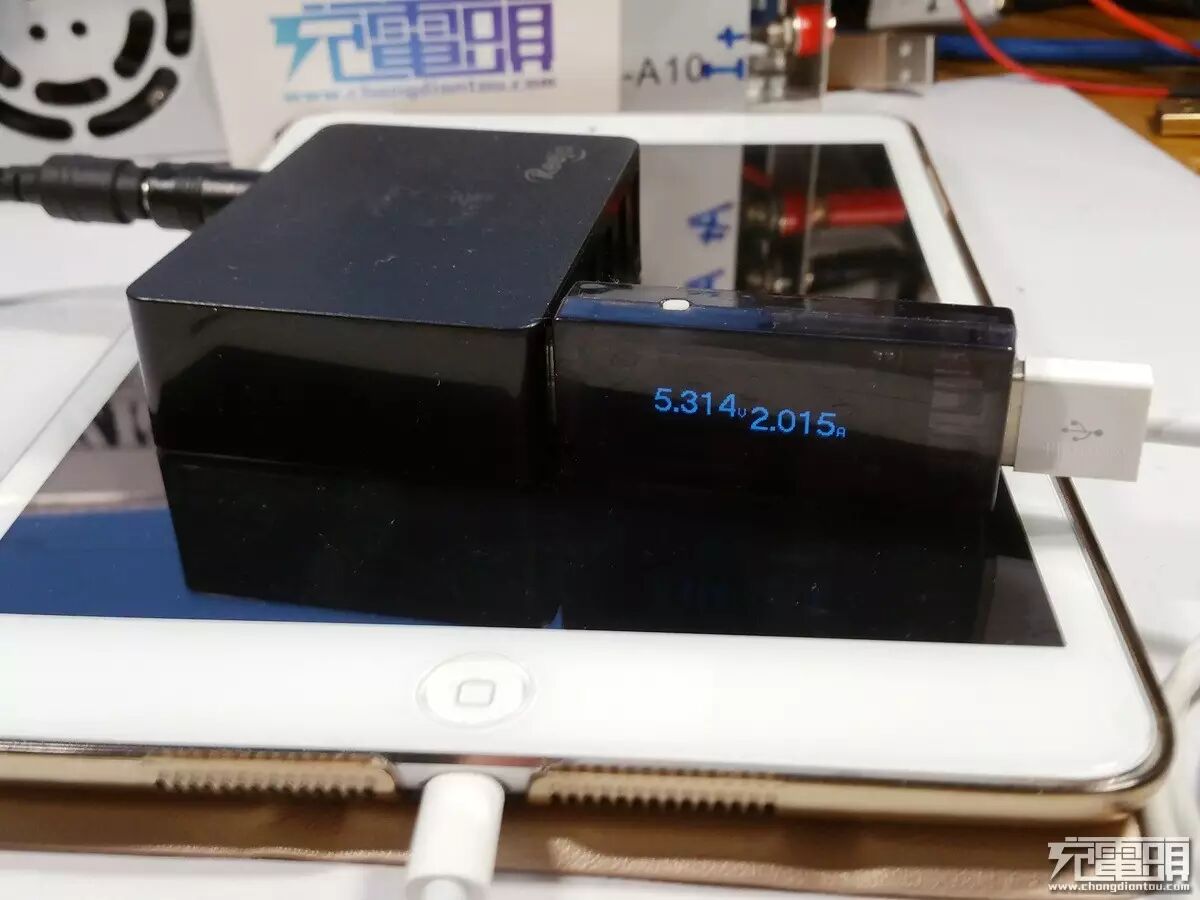

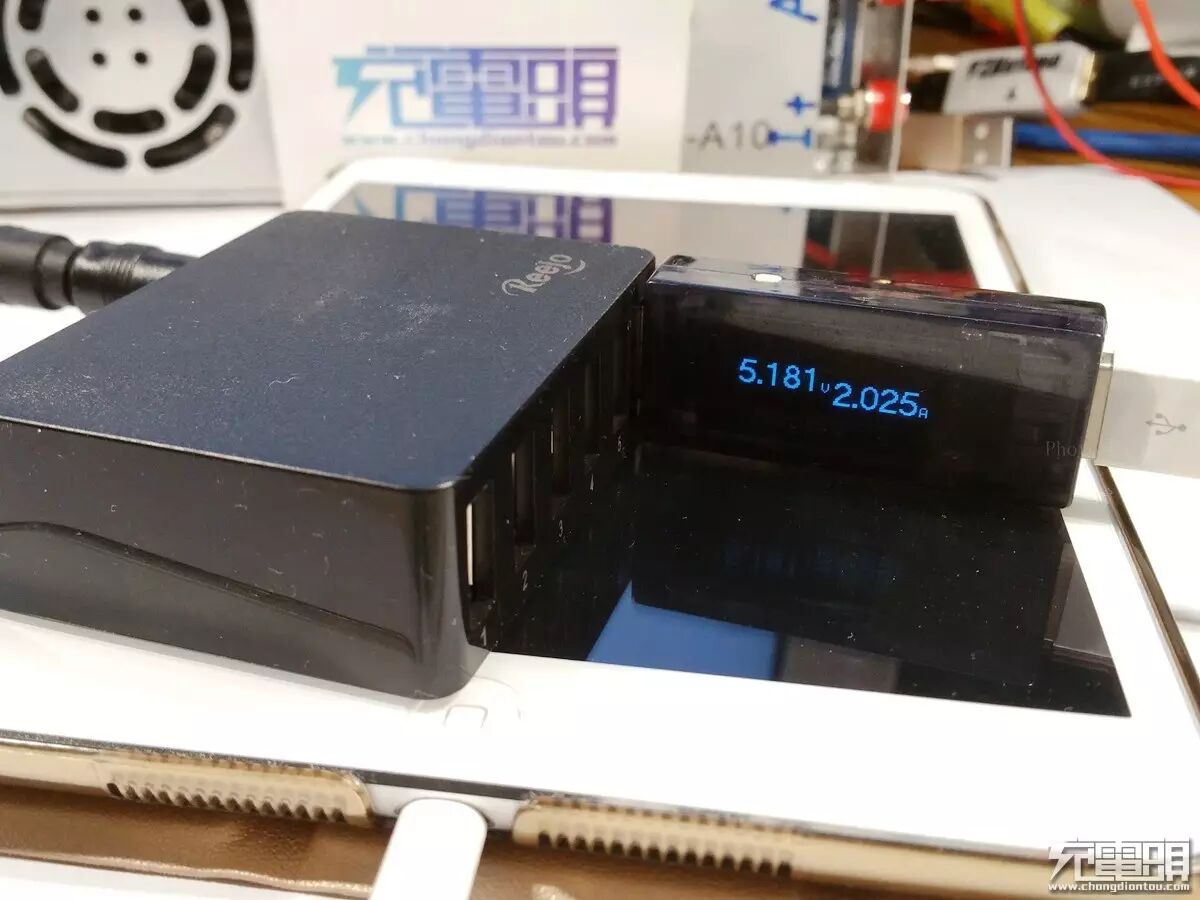

5、充Ipad mini2：

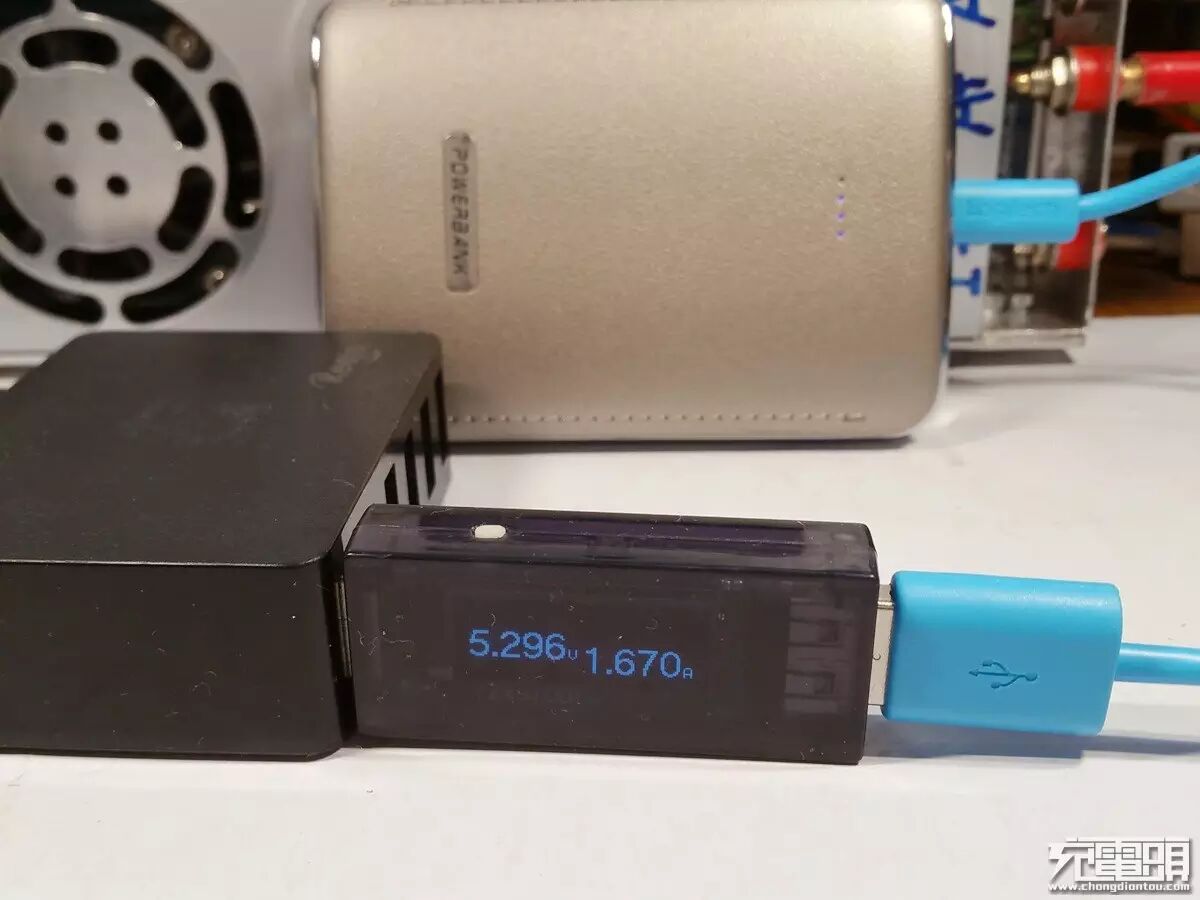

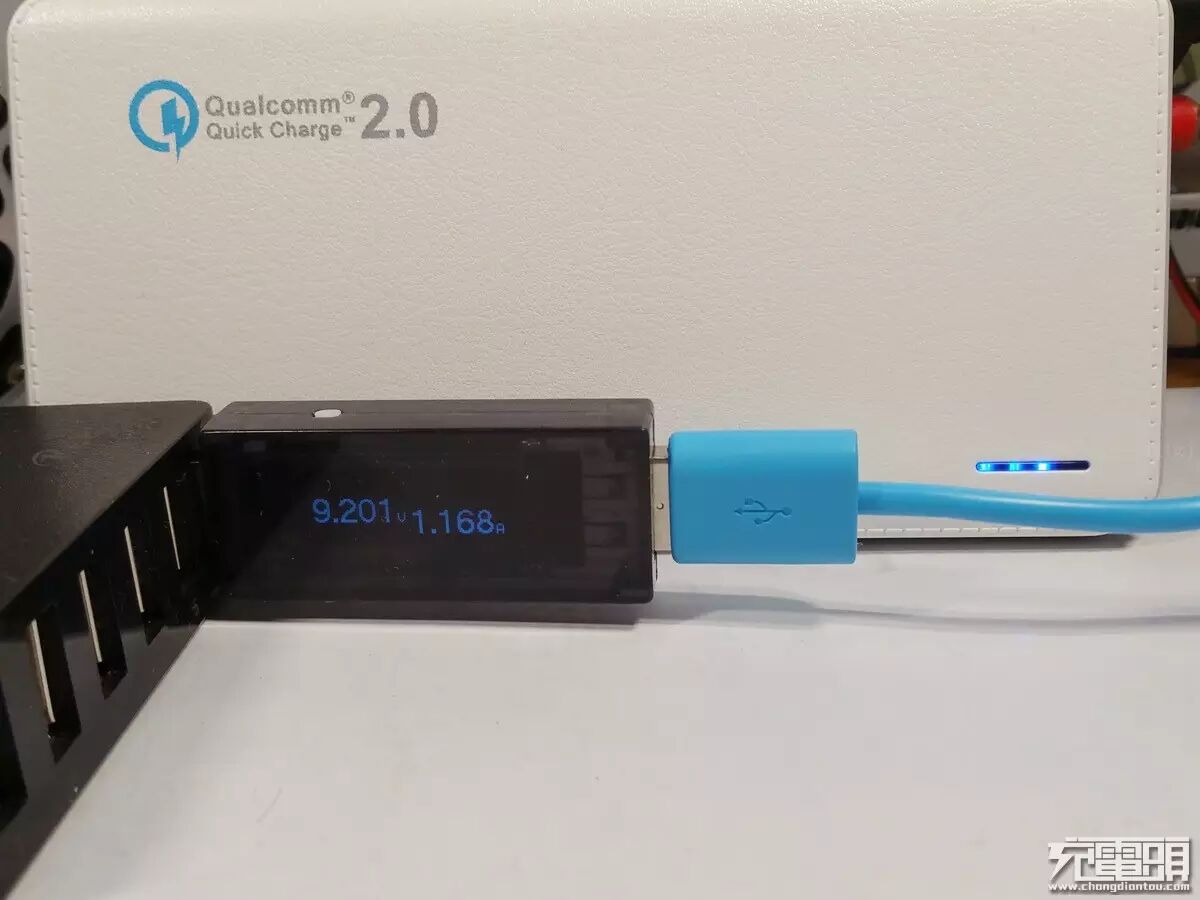

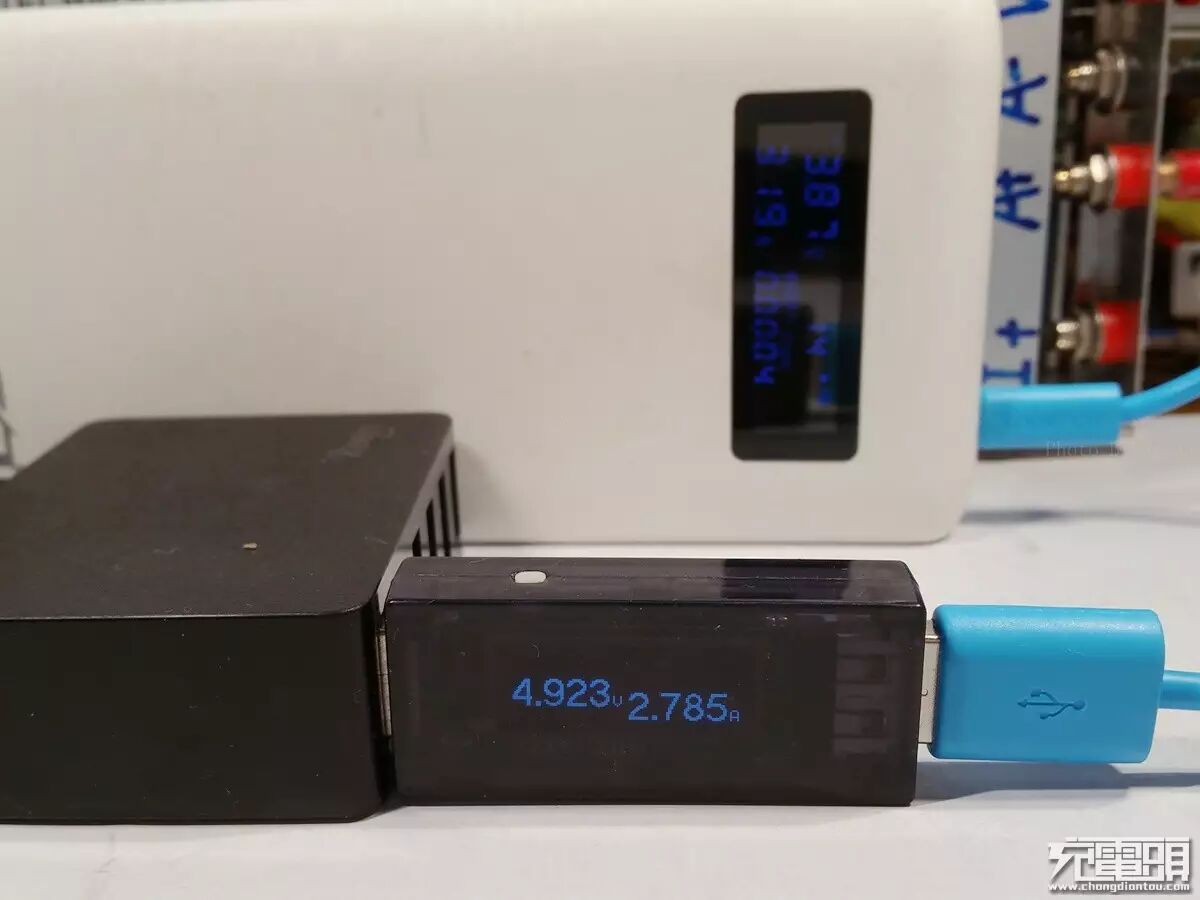

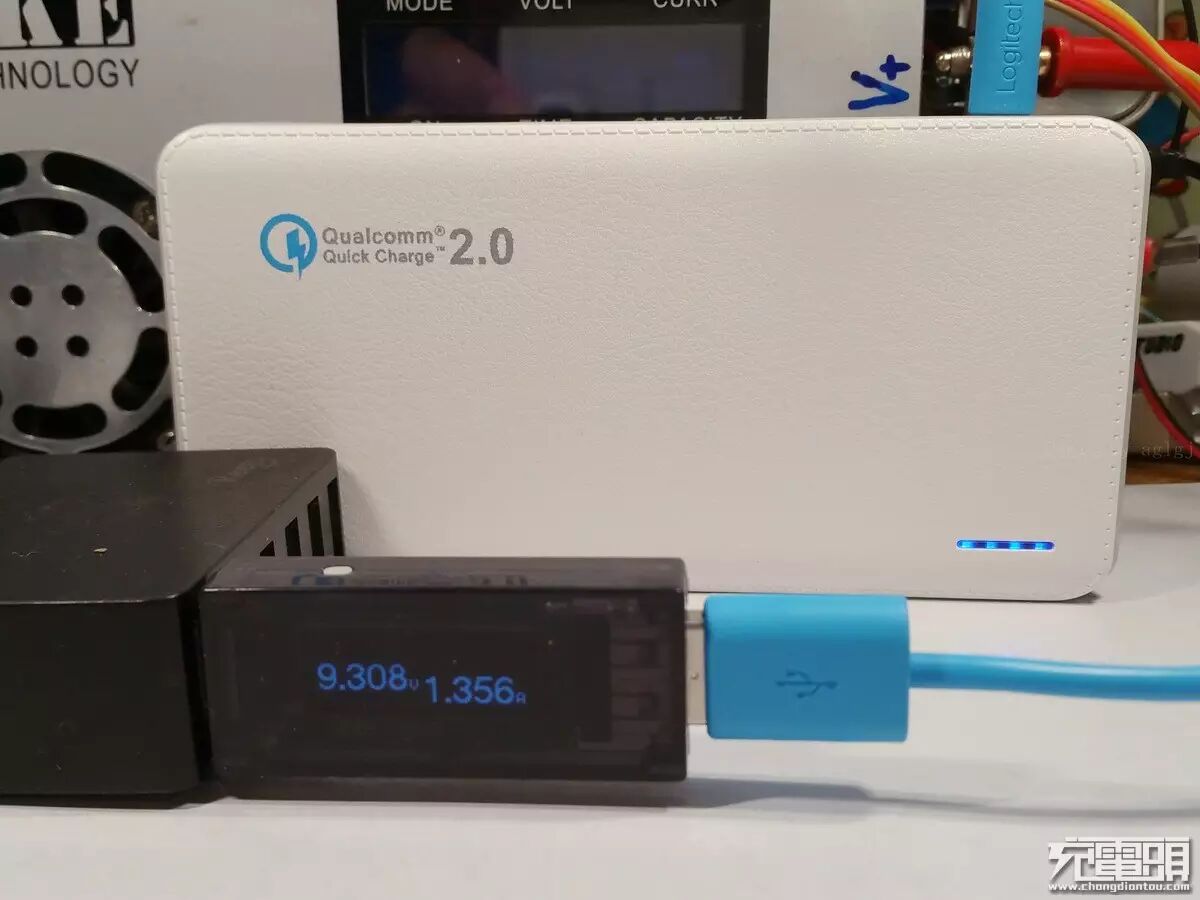

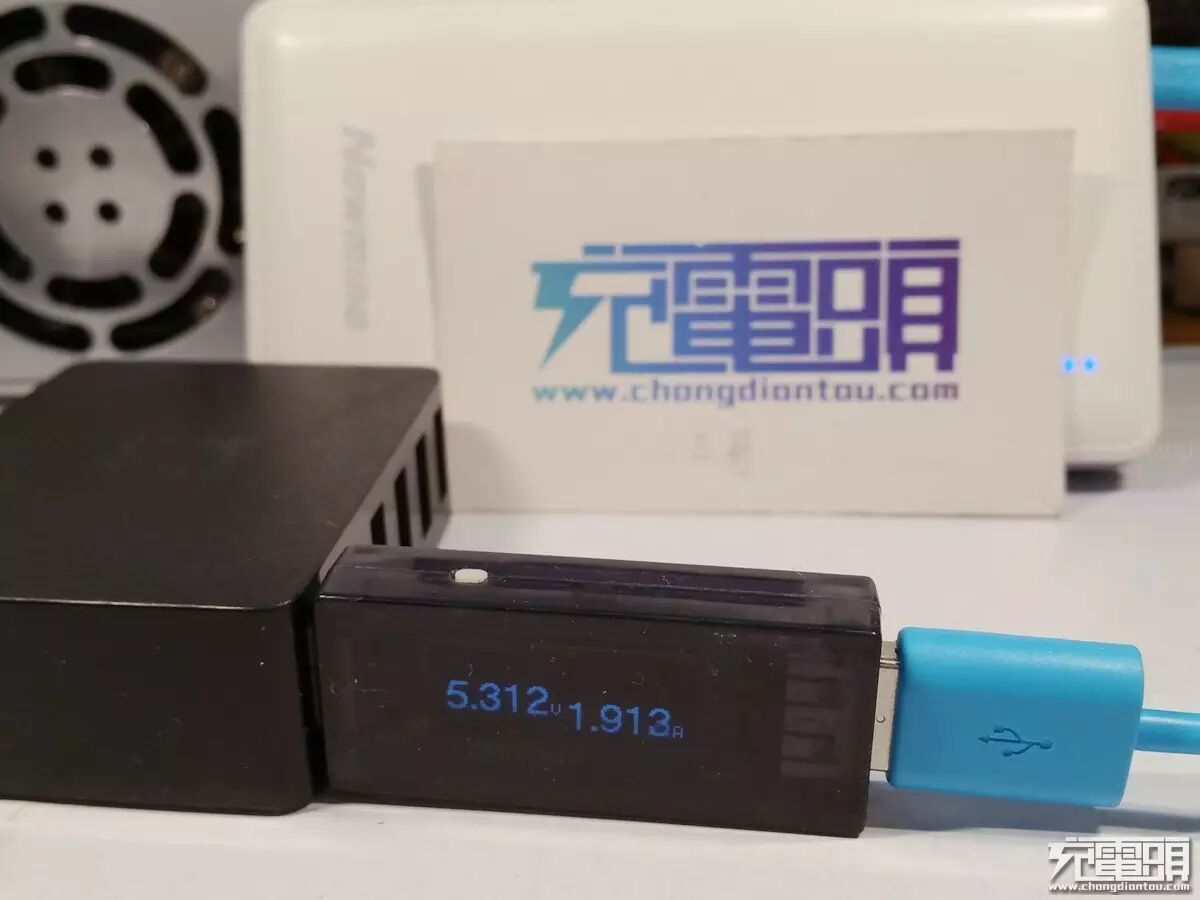

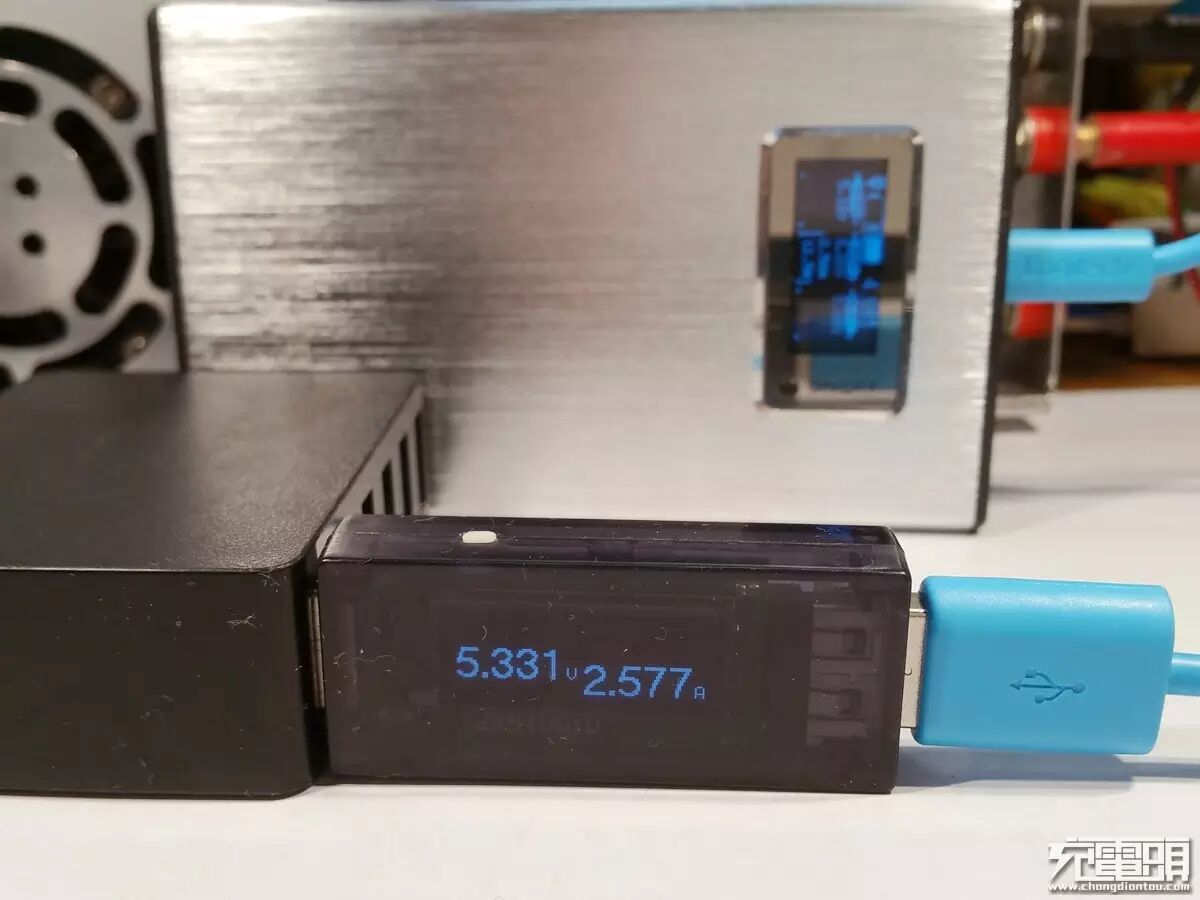

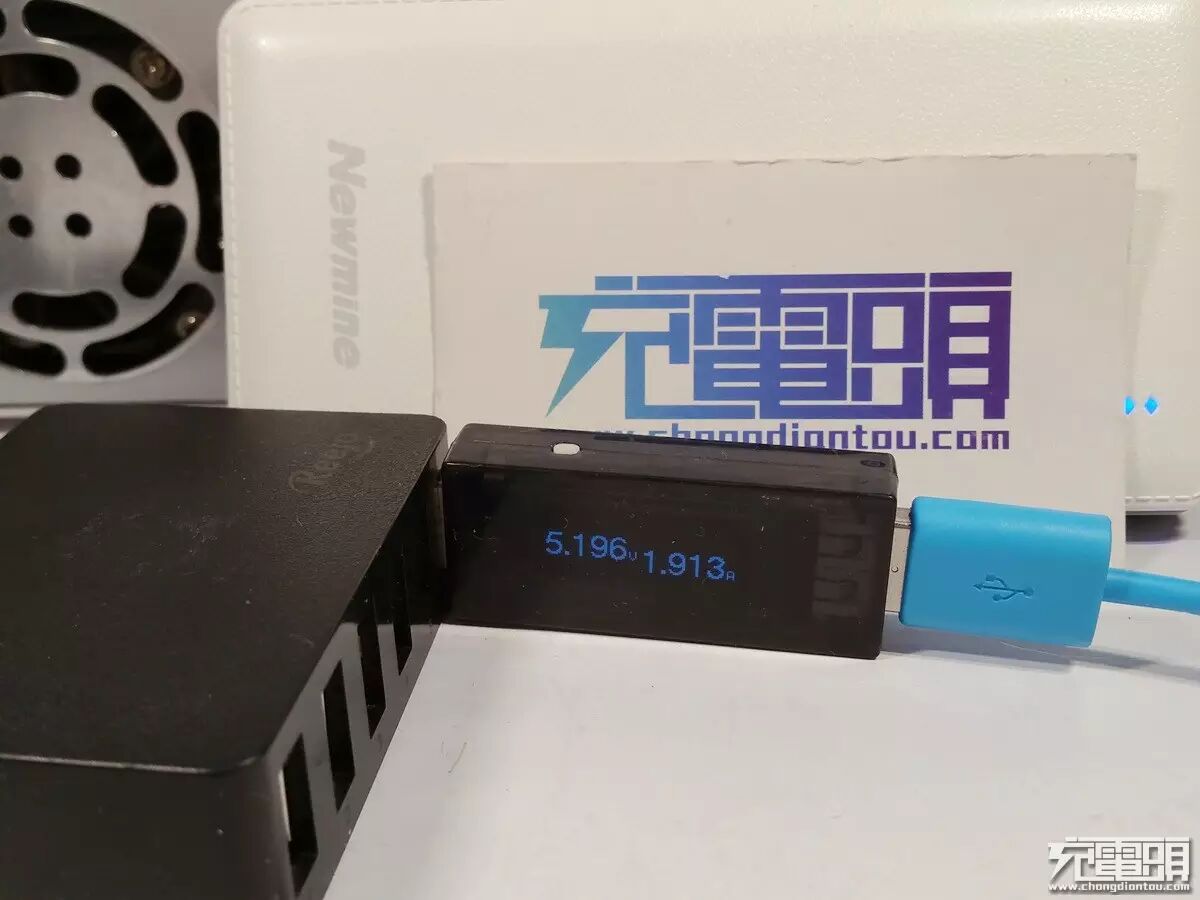

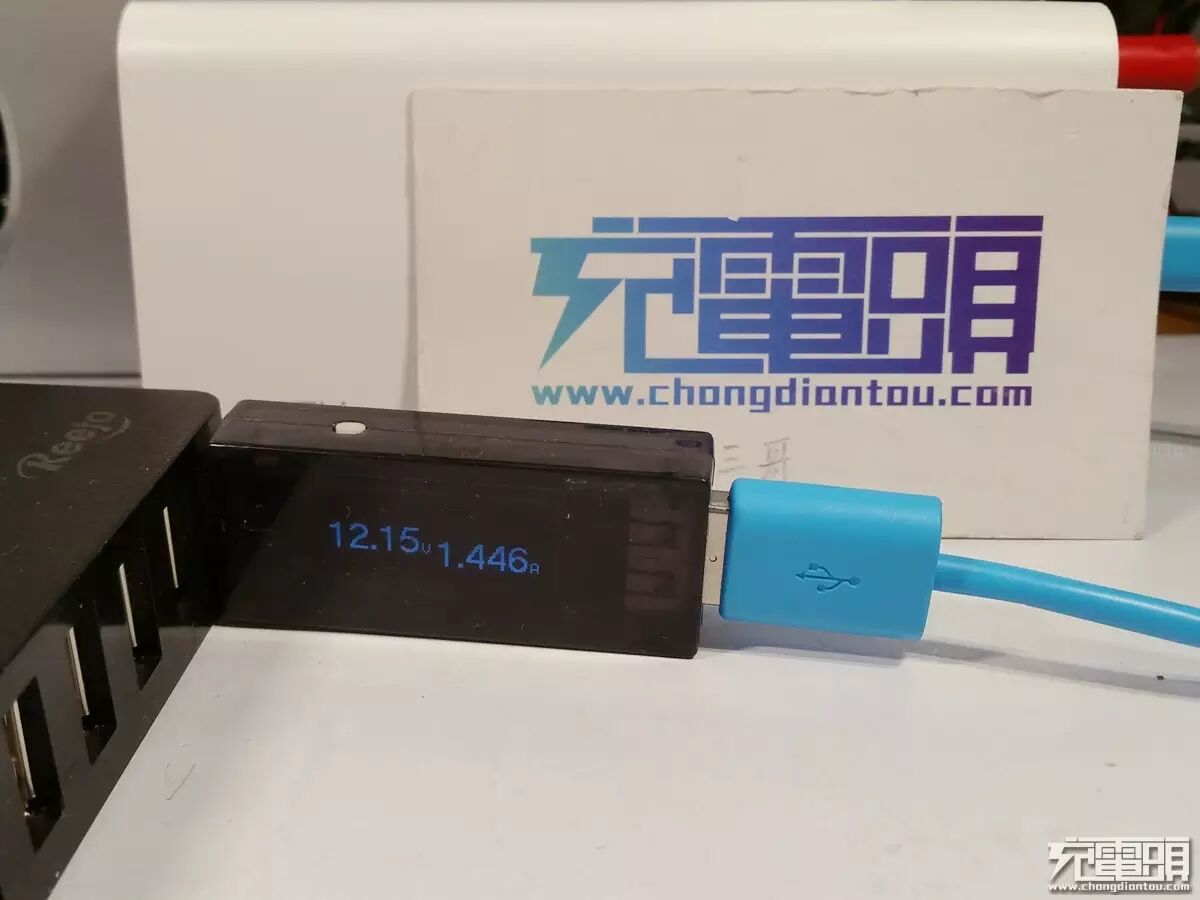

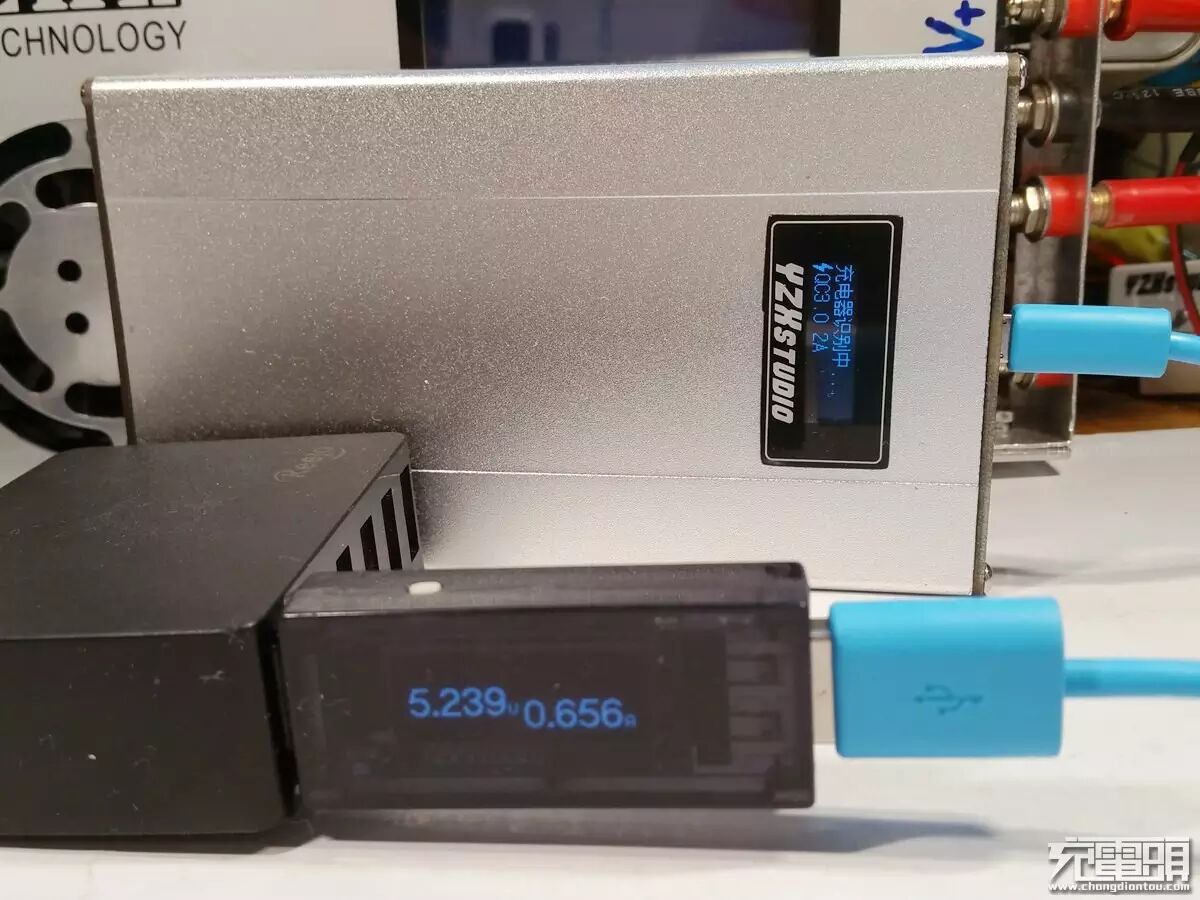

（五）牛牛充电器给移动电源充电：选择USB1和USB6进行测试。

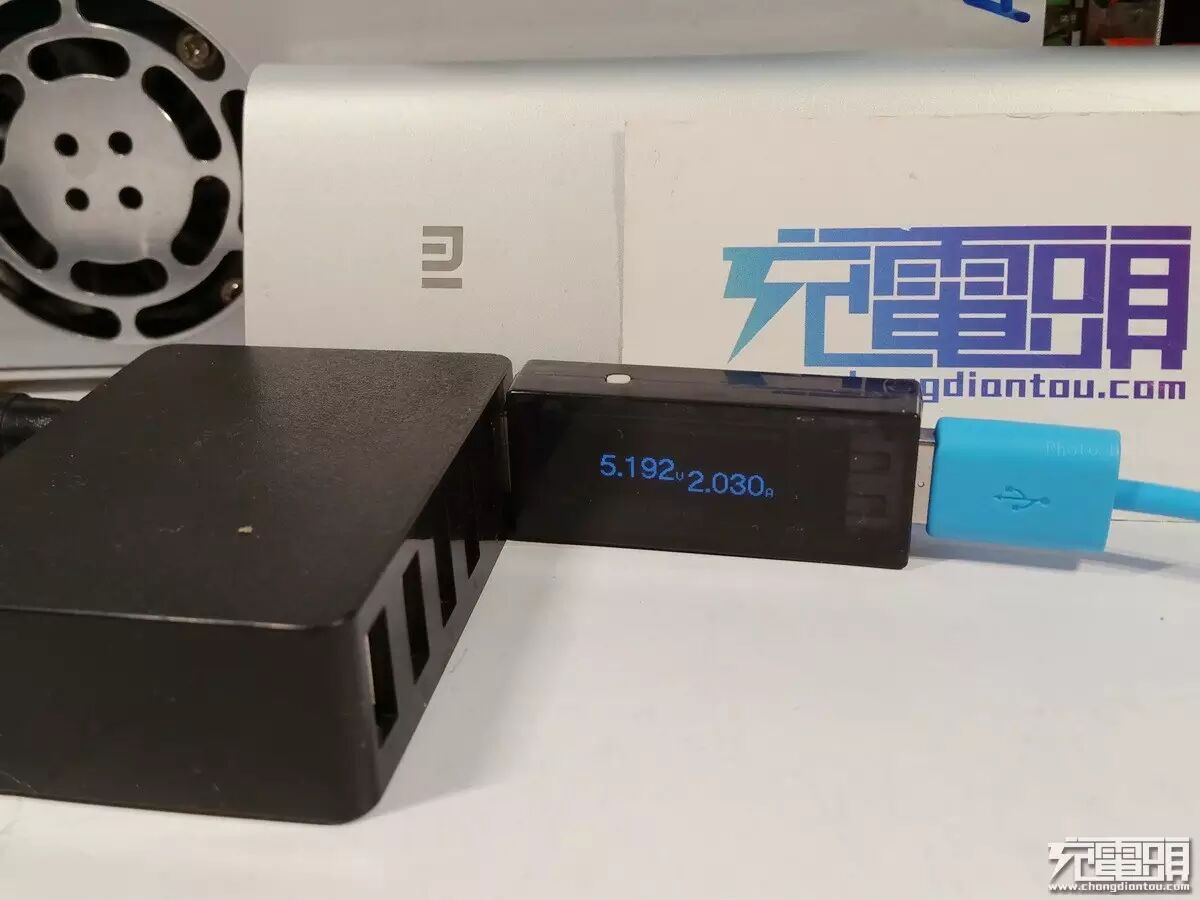

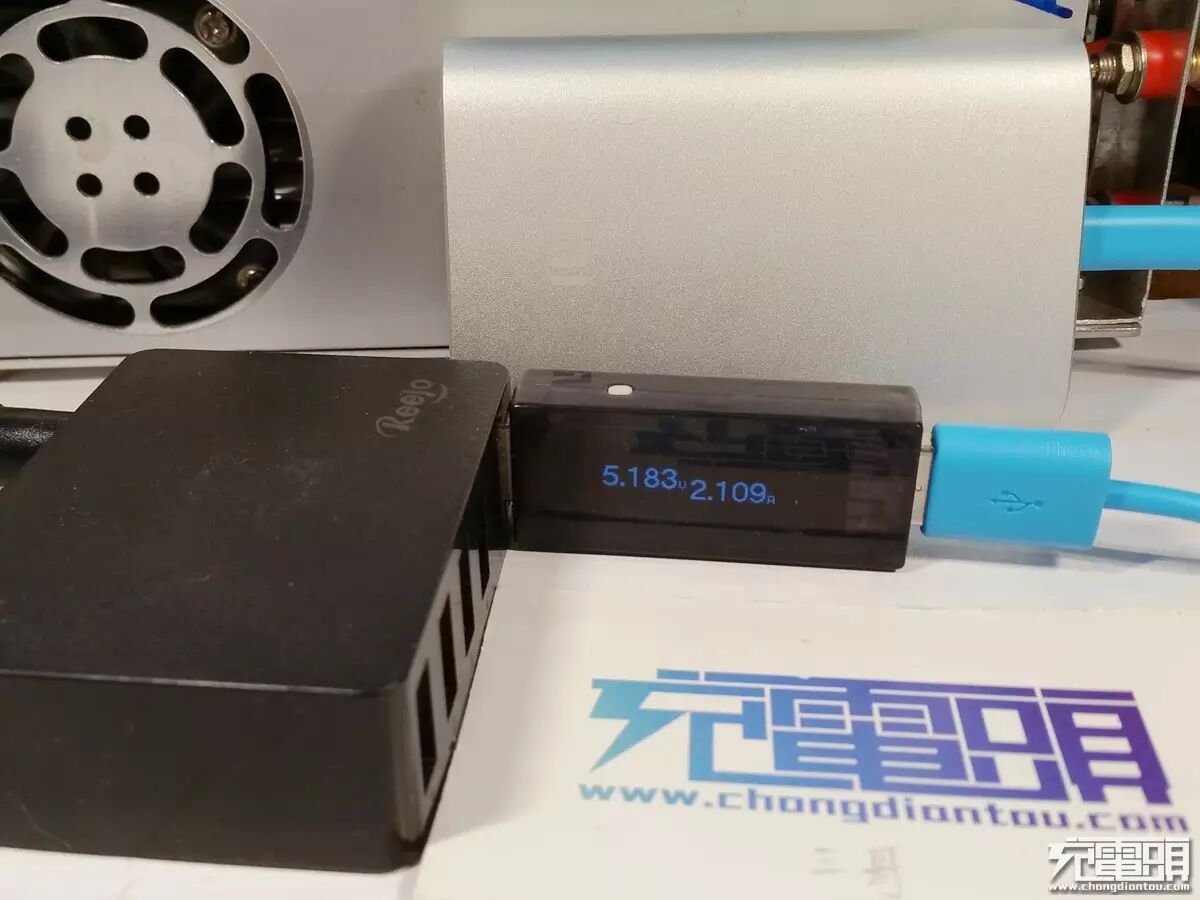

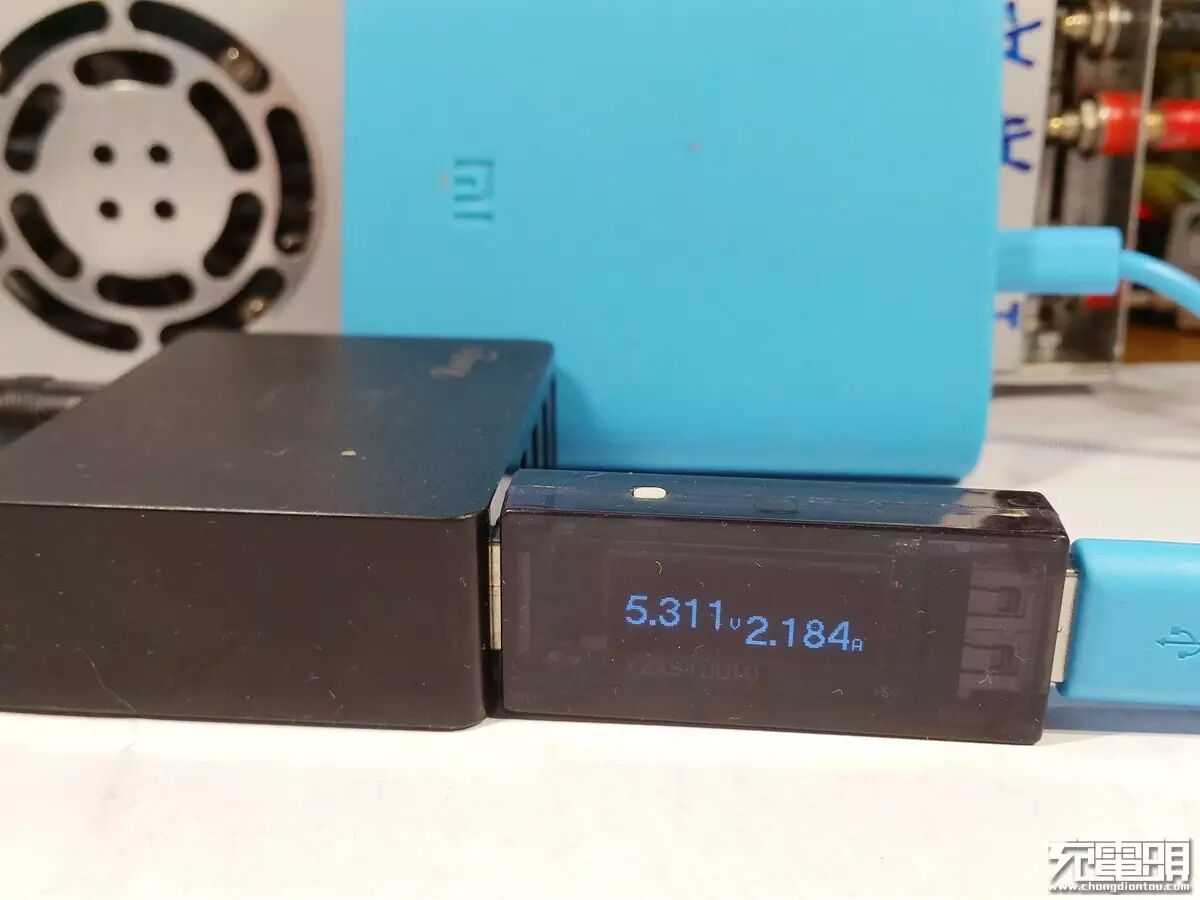

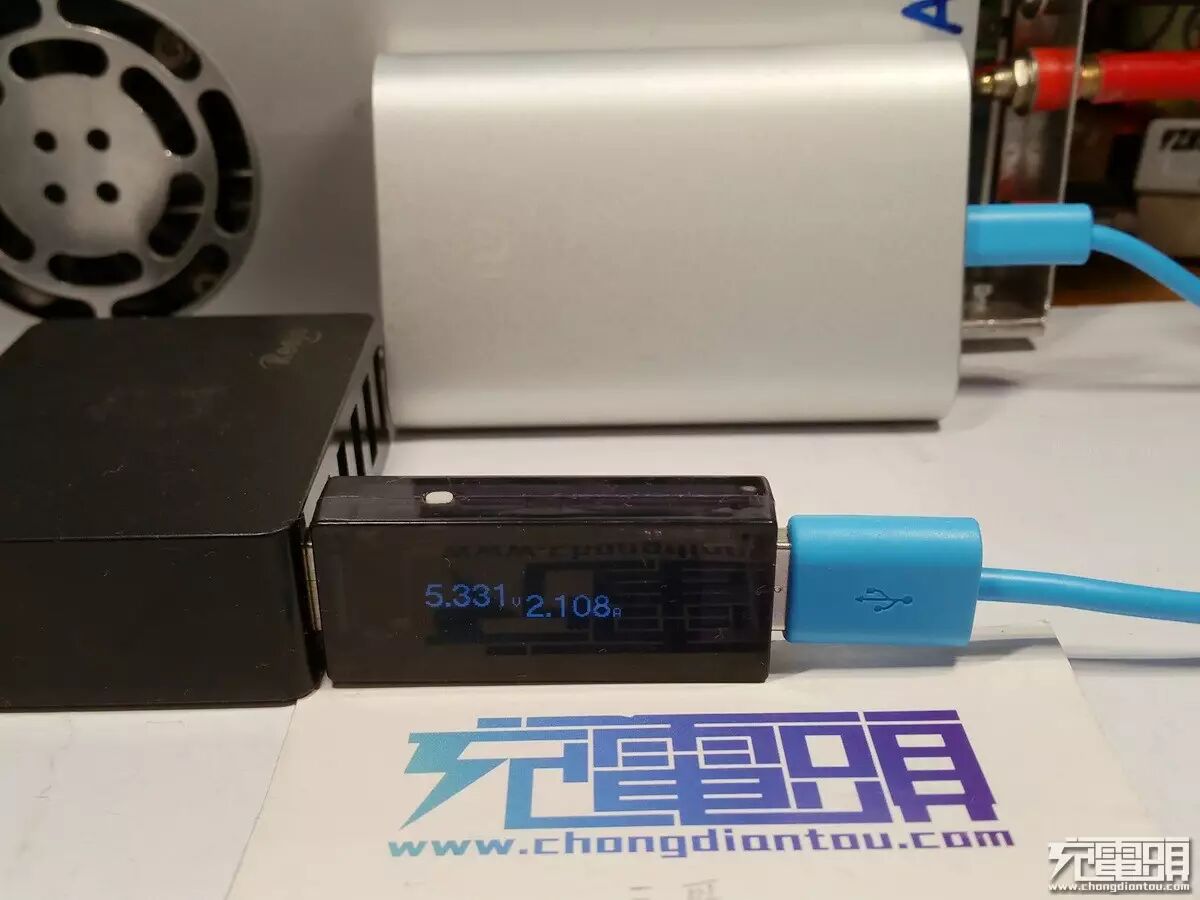

1、小米10000

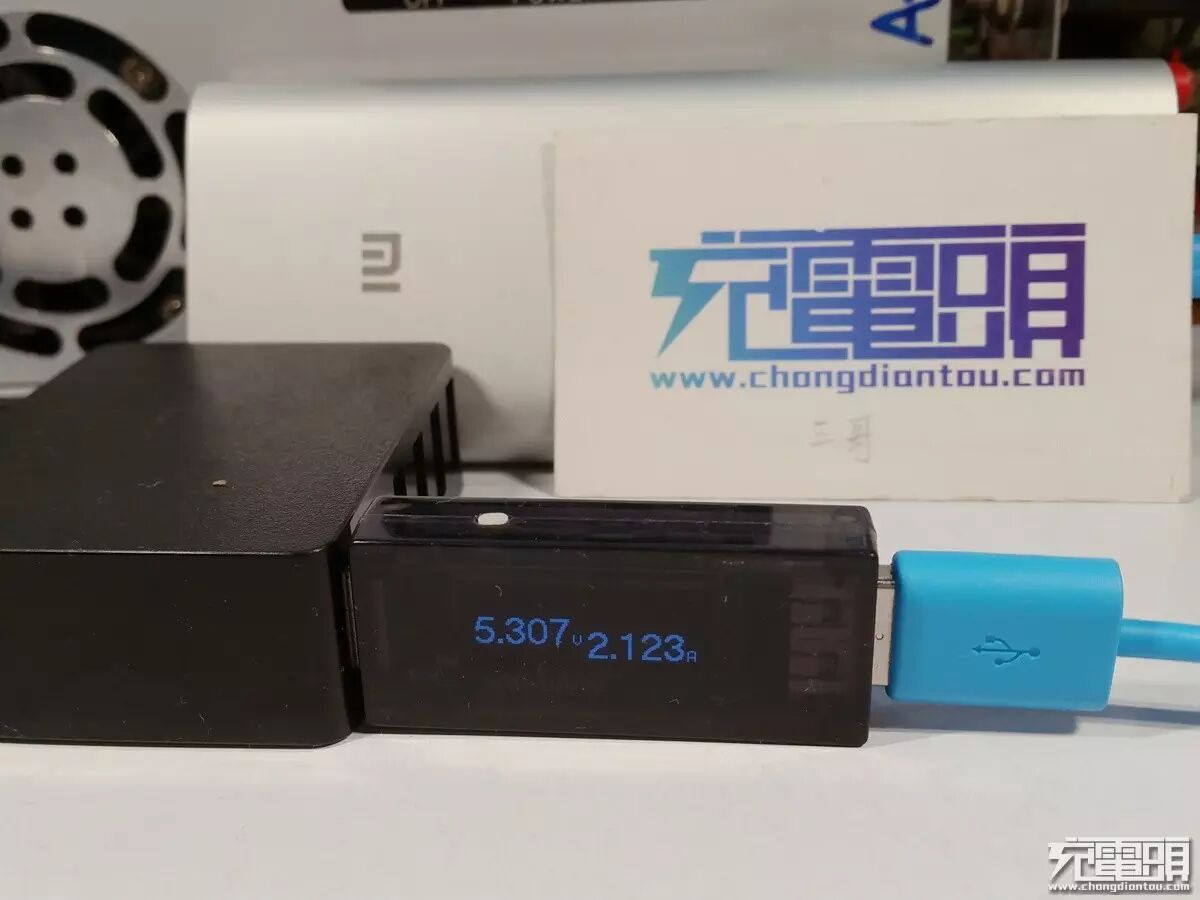

2、小米10400
3、小米16000

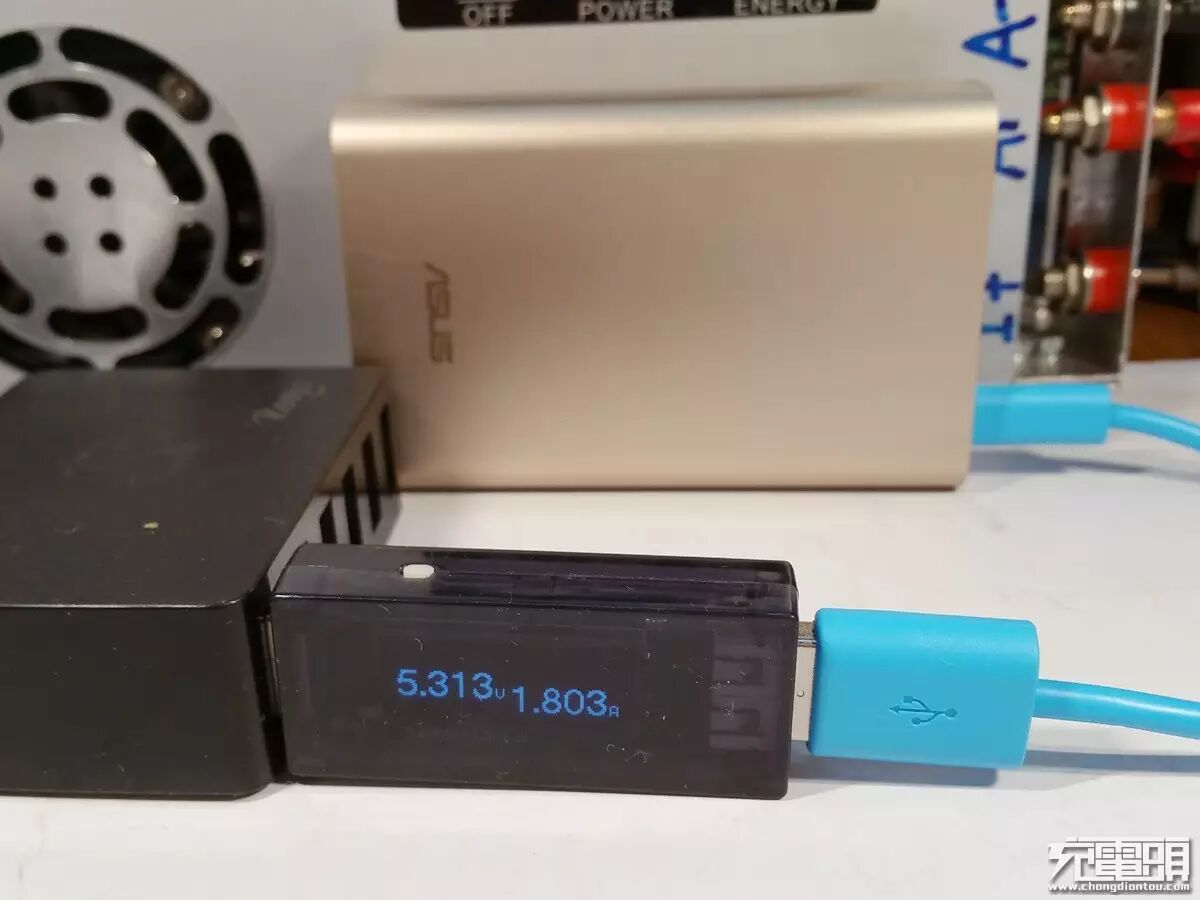

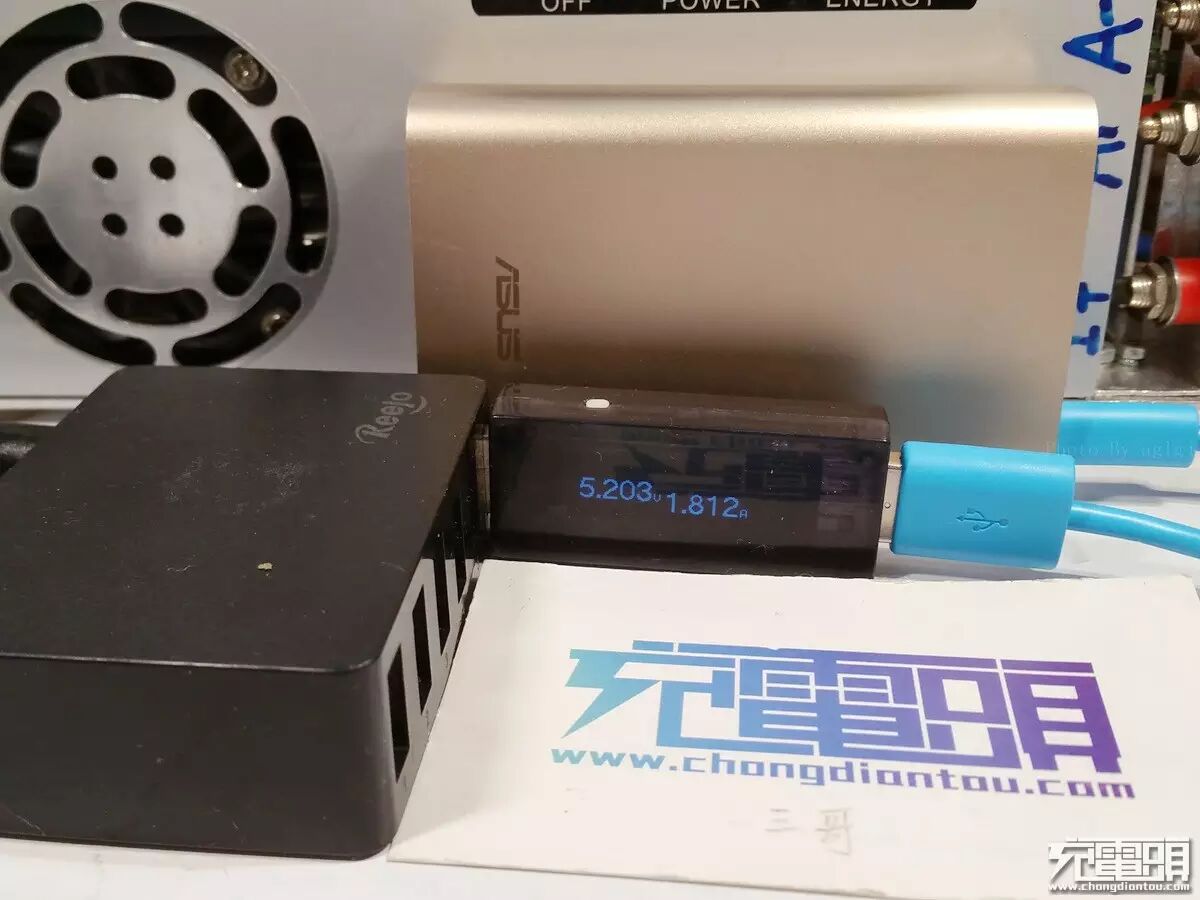

4、华硕10050

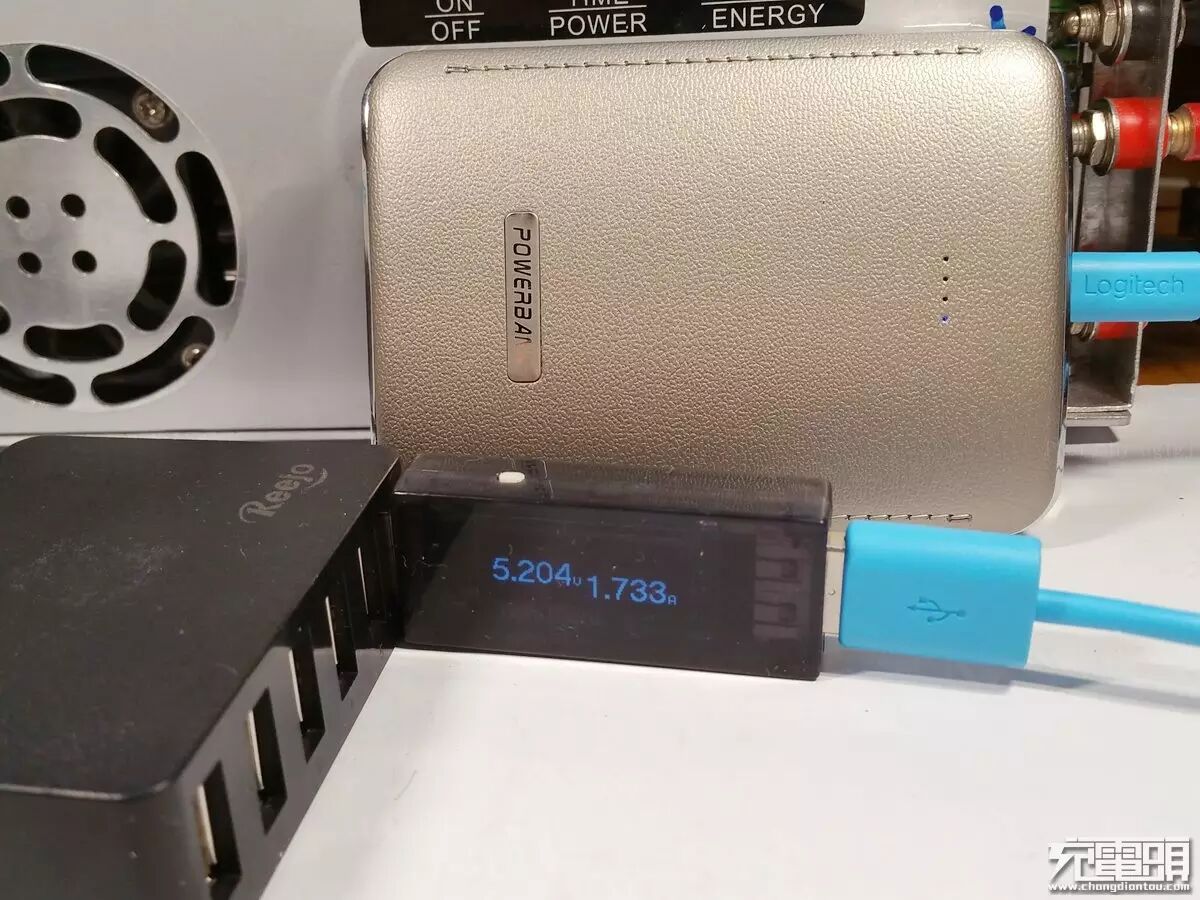

5、七电QD186-VAX6节

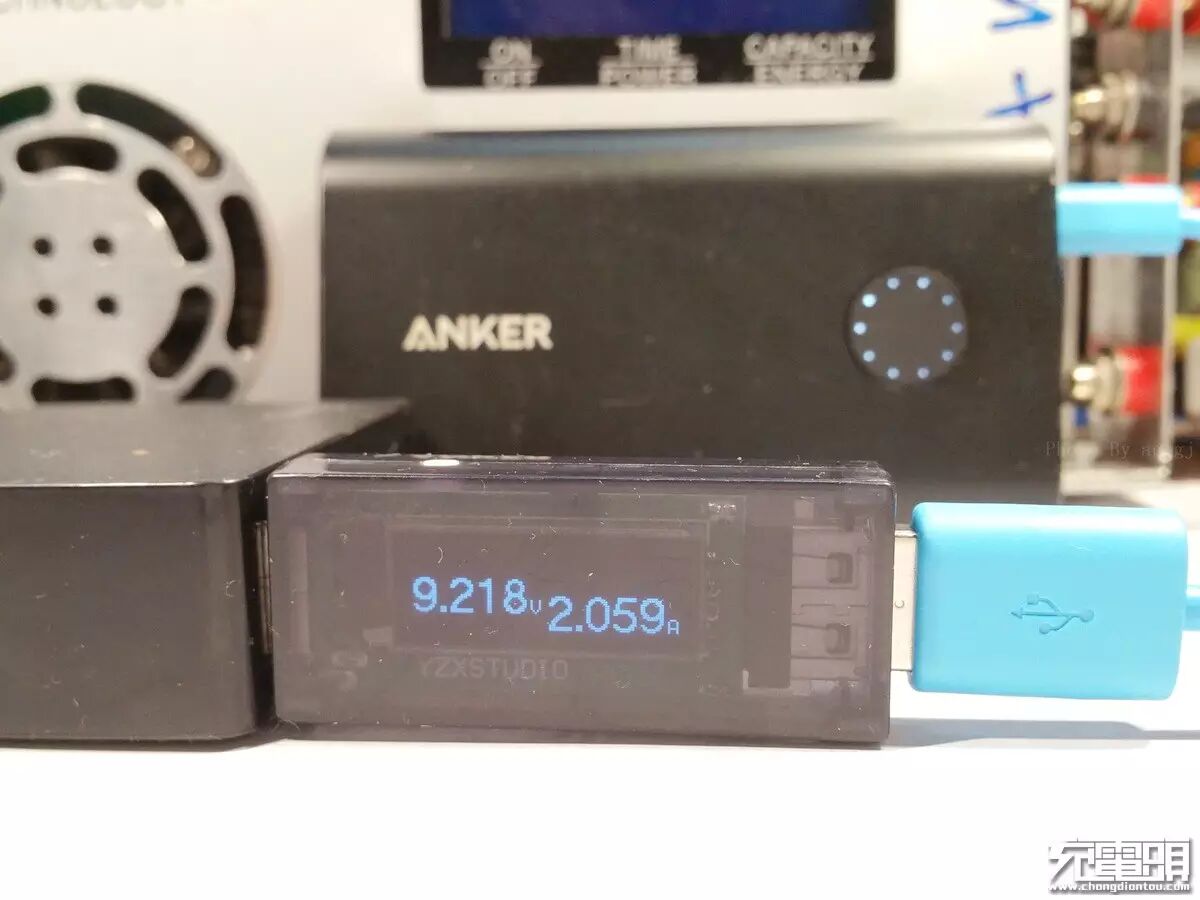

6、Anker10050双向快充移动电源

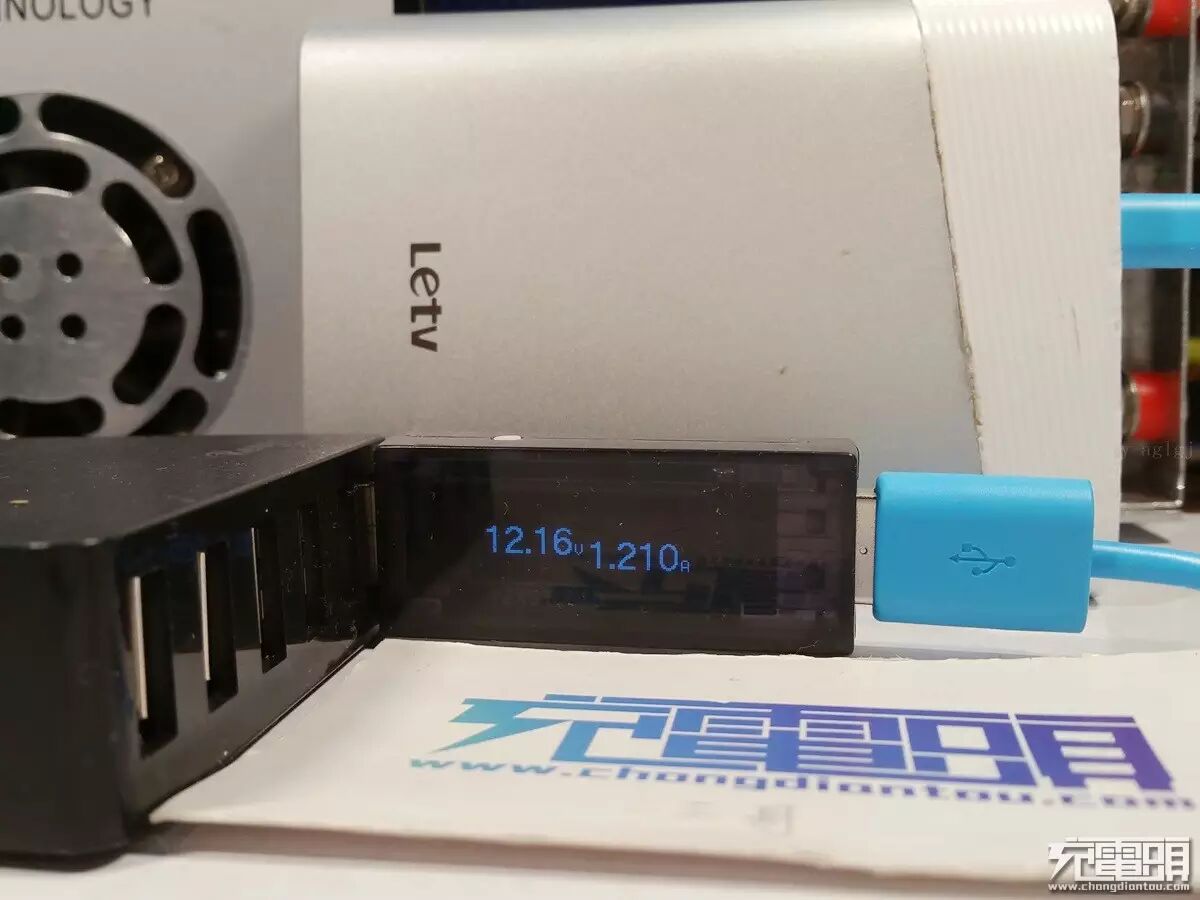

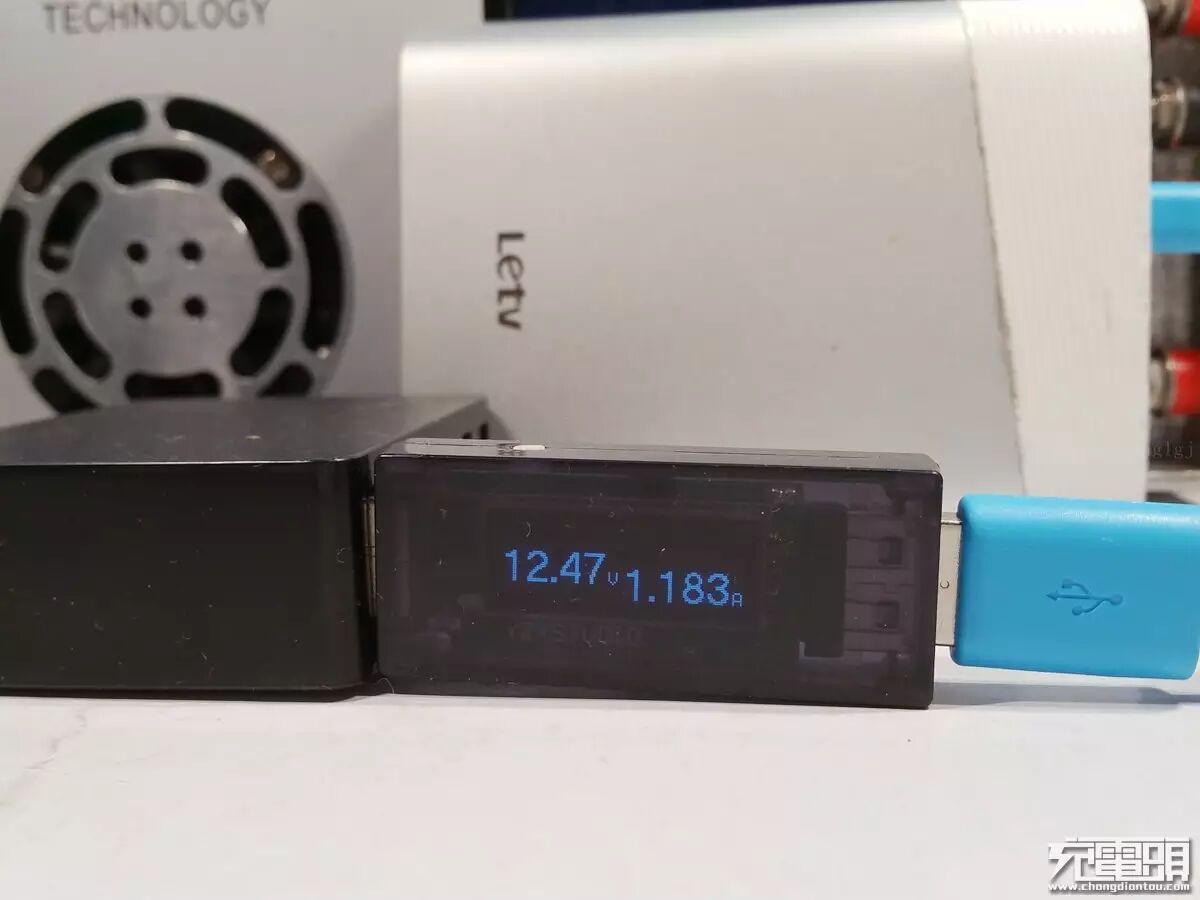

7、乐视13400
8、JDB白马王子10000双向快充移动电源

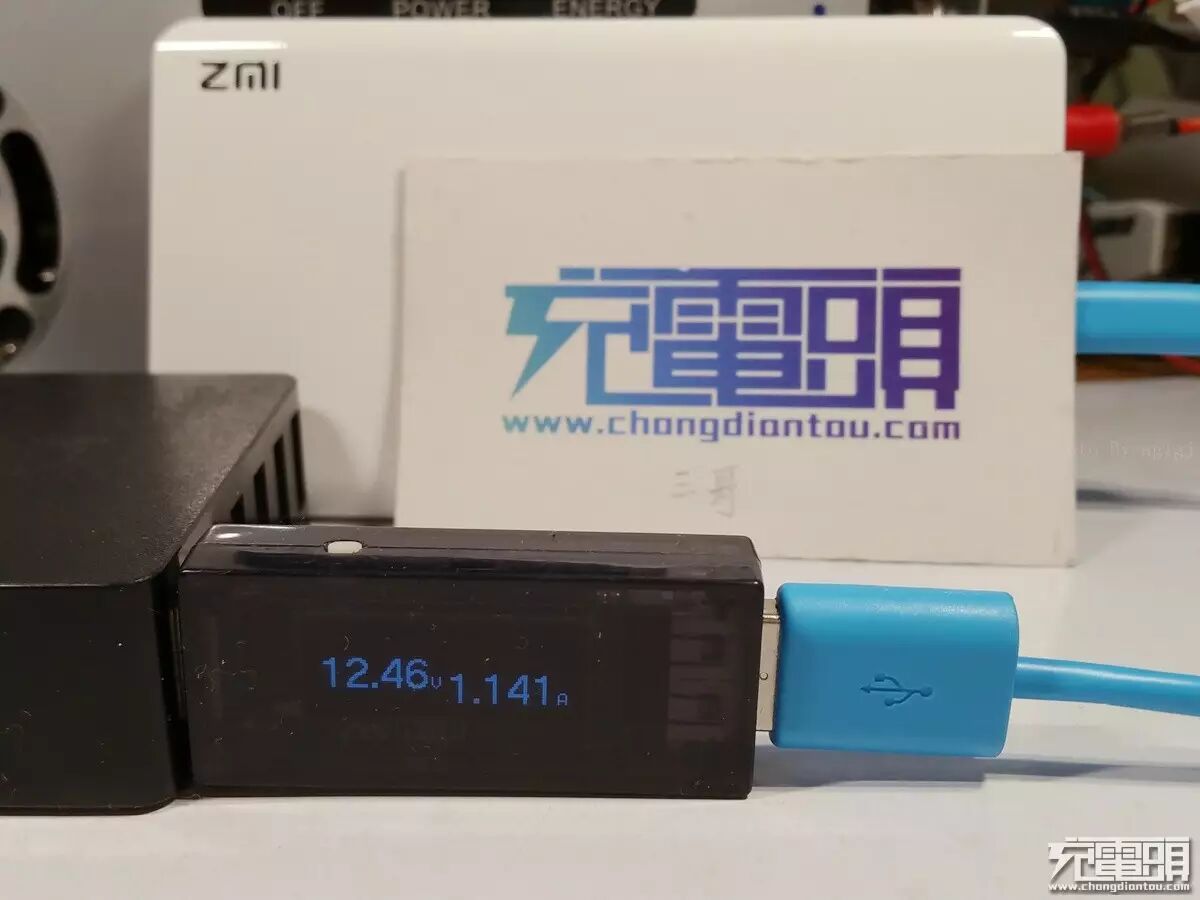

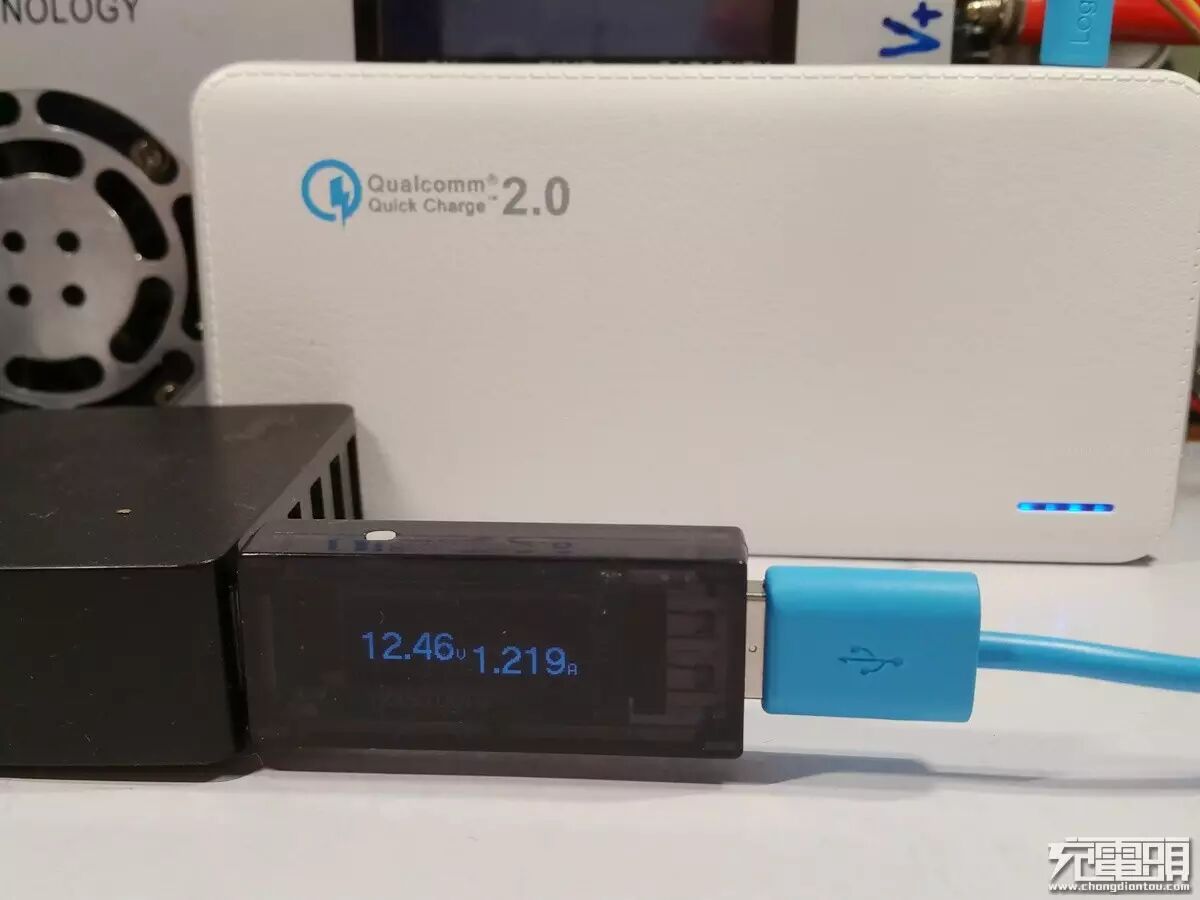

不知何故，第一次测试的USB1给白马王子充电竟然显示输出12.46V！正常充电是9V。
再次测试，显示9V充电。

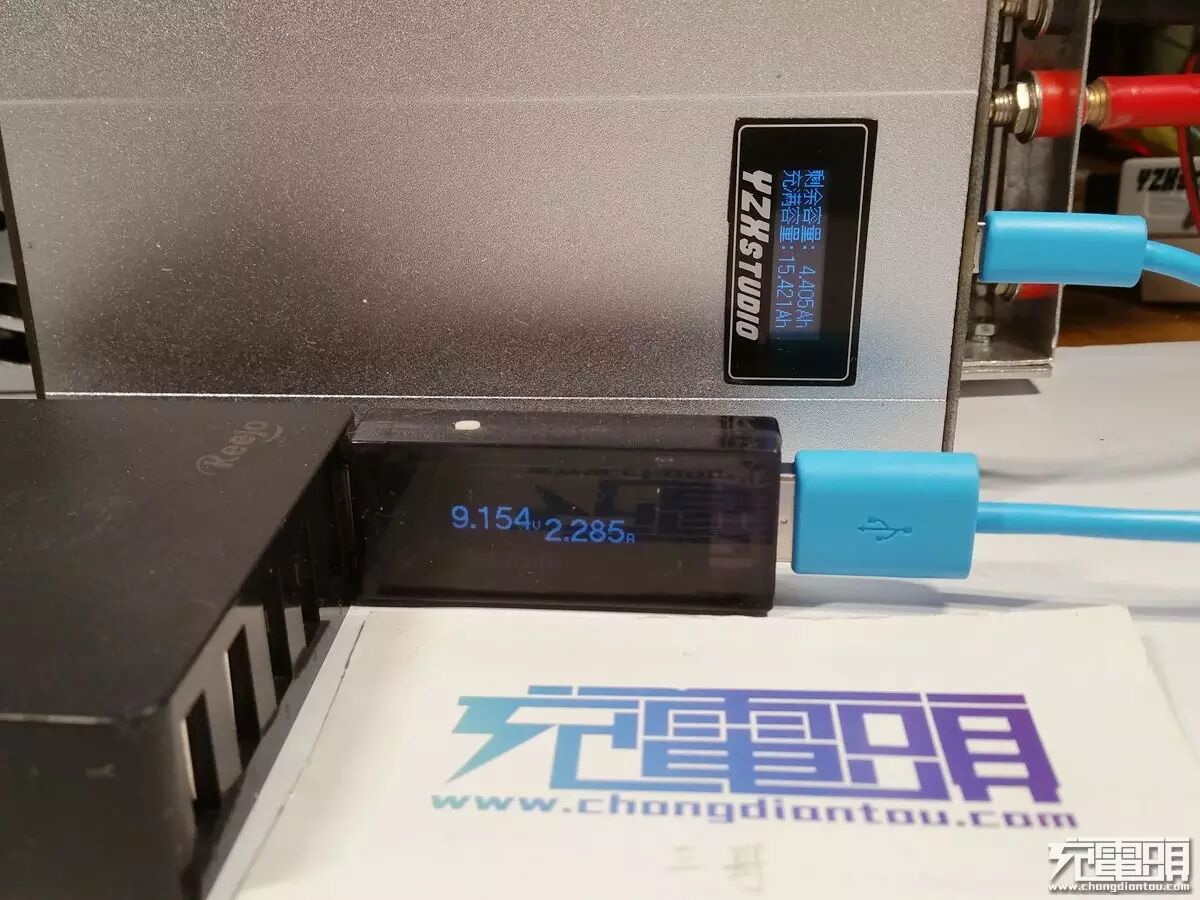

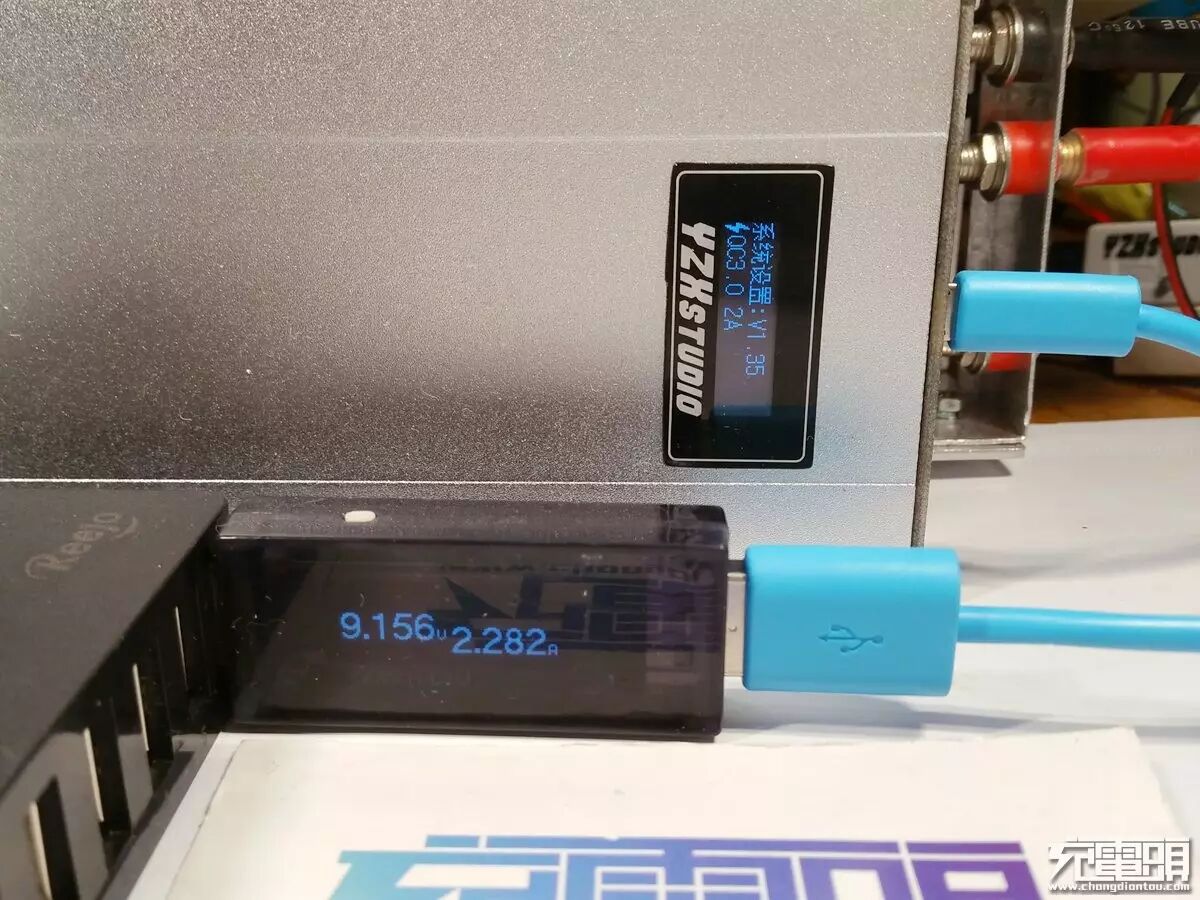

9、小米20000双向快充移动电源
10、钢铁侠七代双向快充移动电源
USB1：钢七识别为QC3.0，但识别几次后，只能5V充电。
USB6：显示QC3.0输入，正确输出9V充电。
钢七电池端充电流4.405A。
11、终结者T800双向快充移动电源
USB1：充T800第一版，不能识别快充模式，试了两个T800第一版，均一样。

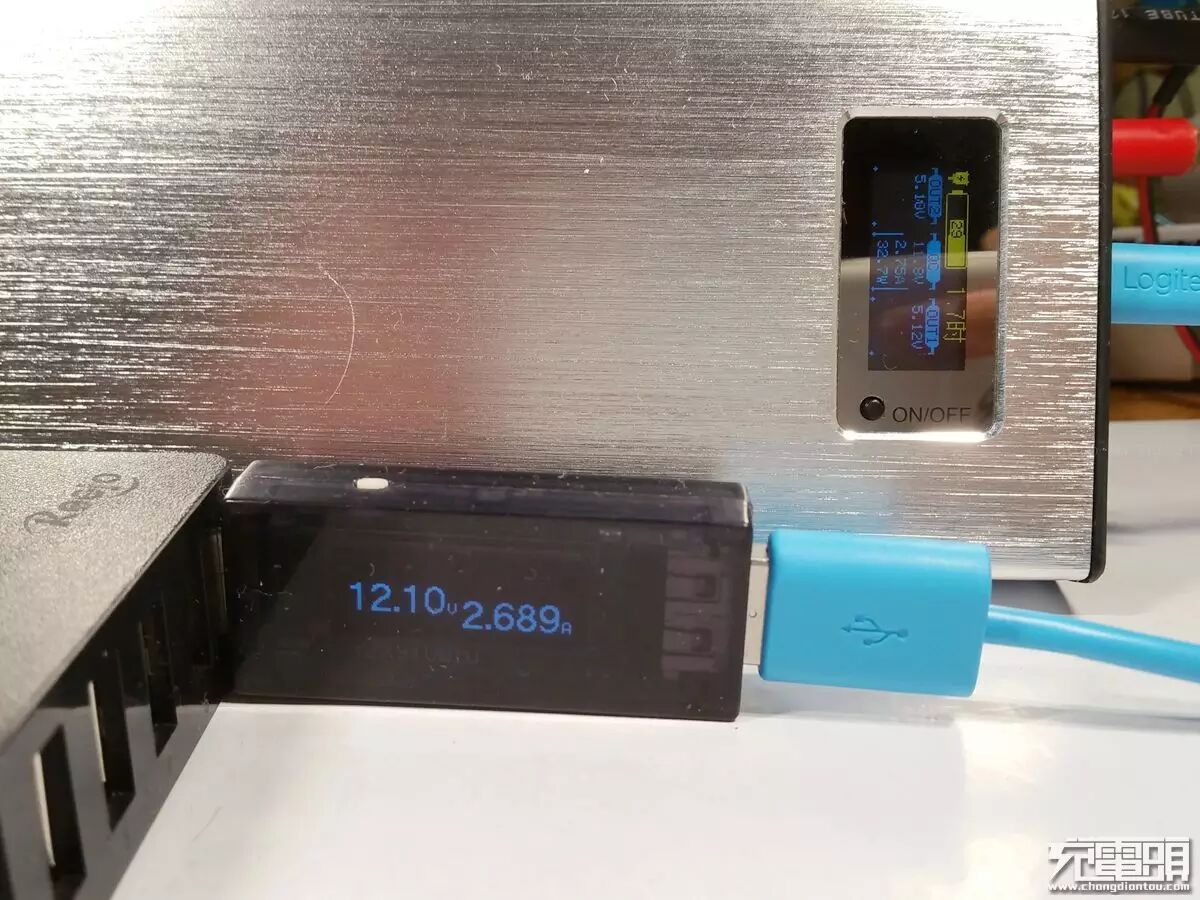

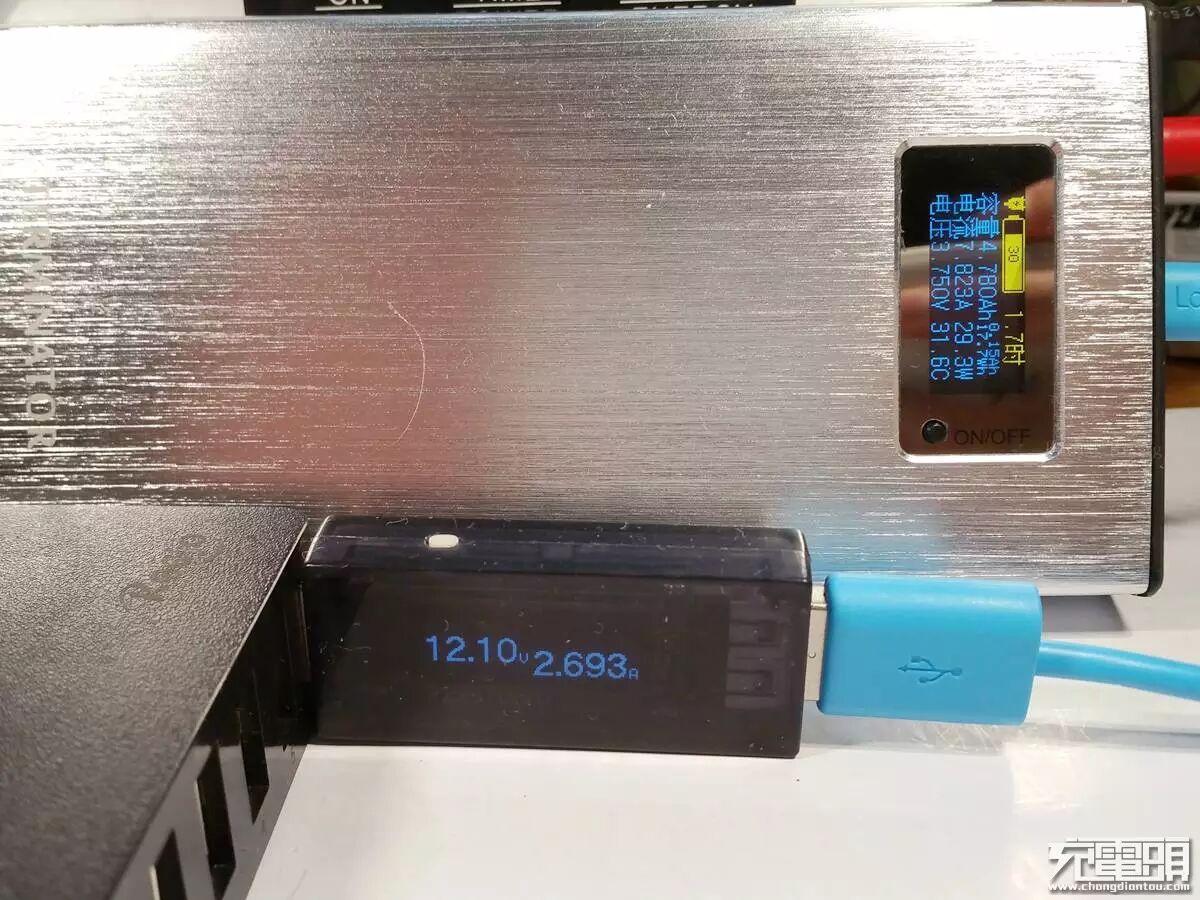

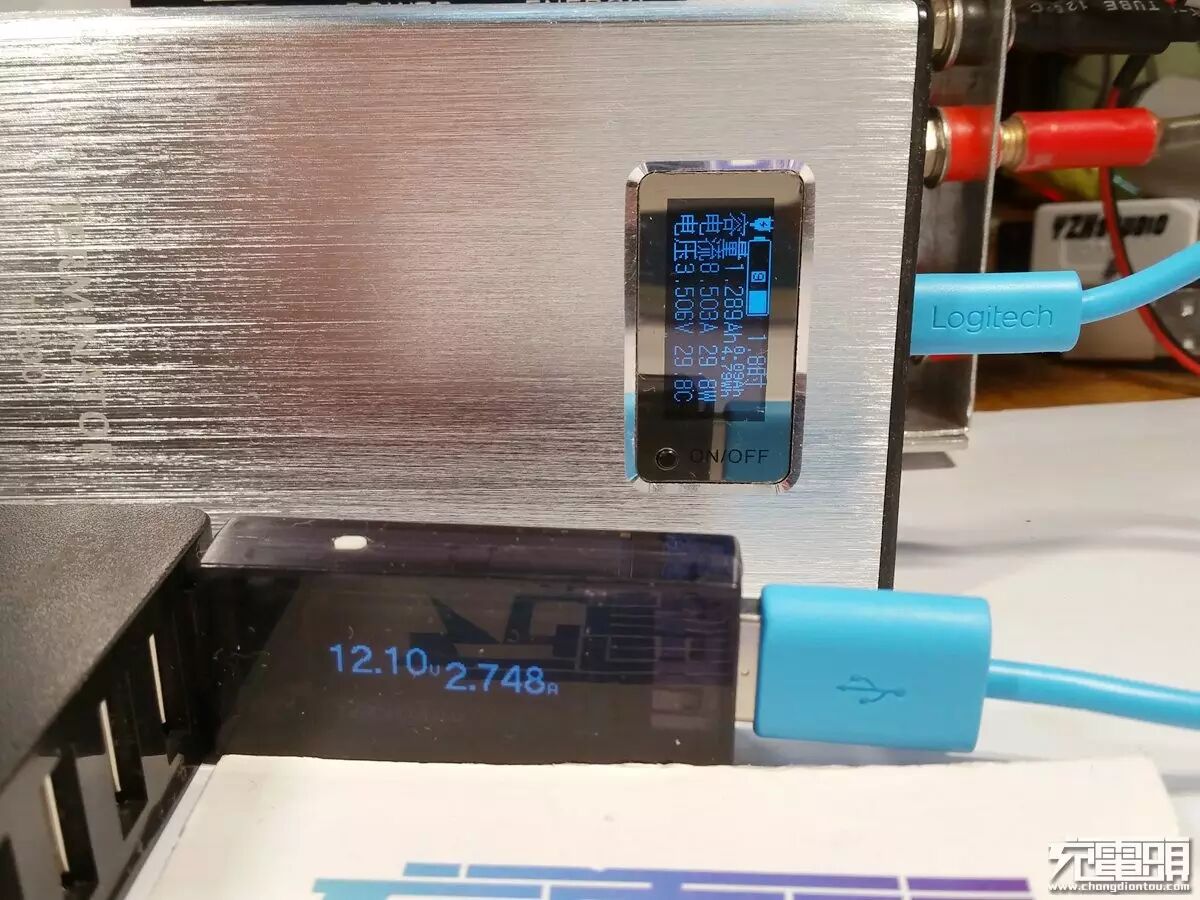

USB6：正确识别T800第一版，充电输入12.10V2.745A。
T800第一版电池端的充电电流达到了8.503A。

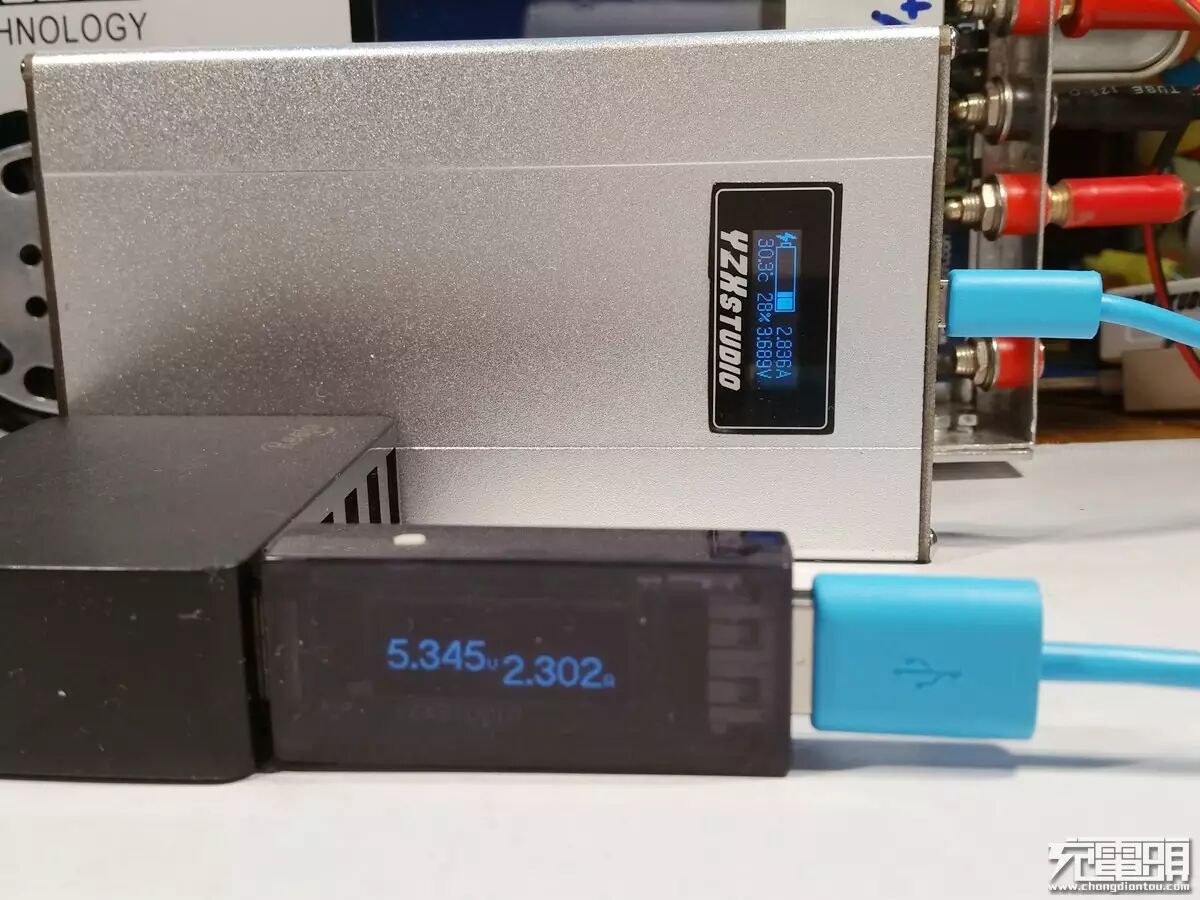

USB1：充T800第二版，不能识别快充模式，而且充电电流只有0.675A。
试下不串表测试，T800显示的充电电压5V电流2.74A，充电电流比串表时大了许多，试了几次，结果一样，原因不明。
USB6：正确识别T800进行快充。

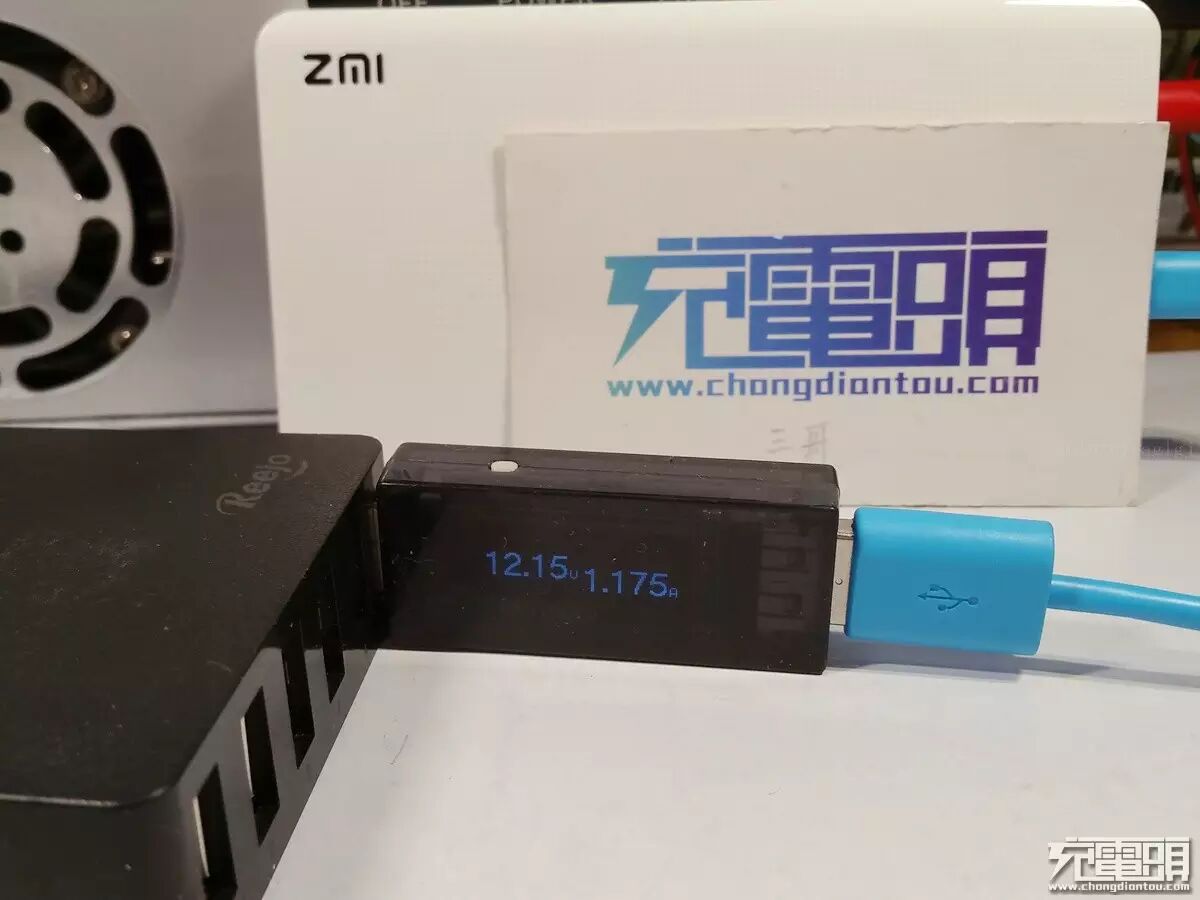

12、紫米5000双向快充移动电源
13、论坛定制三节版双向快充移动电源：两个口均不能识别快充模式。
14、充卓芯微ZXW602测试板：两个口均不能识别快充模式。

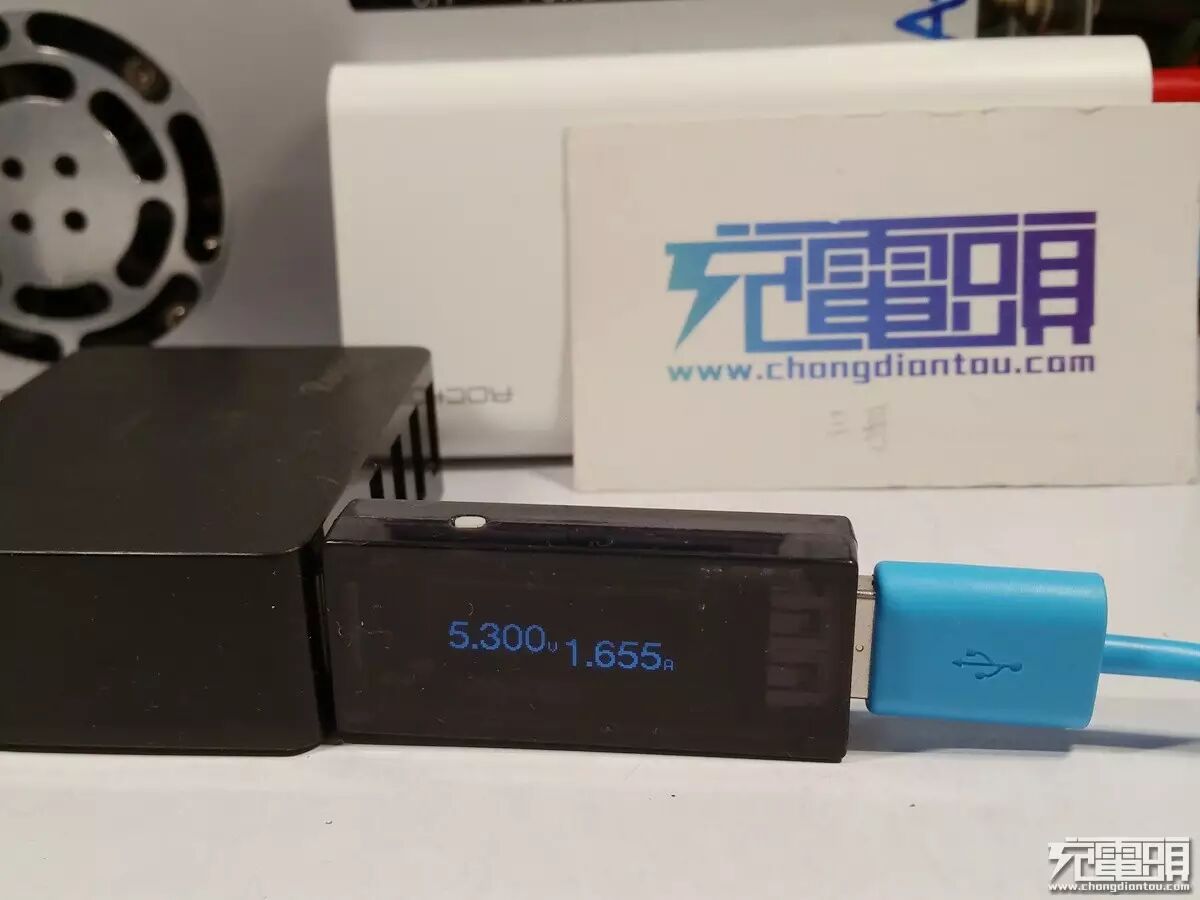

15、充ROCK 10000
USB1不能识别快充模式。
USB6正确识别快充模式。

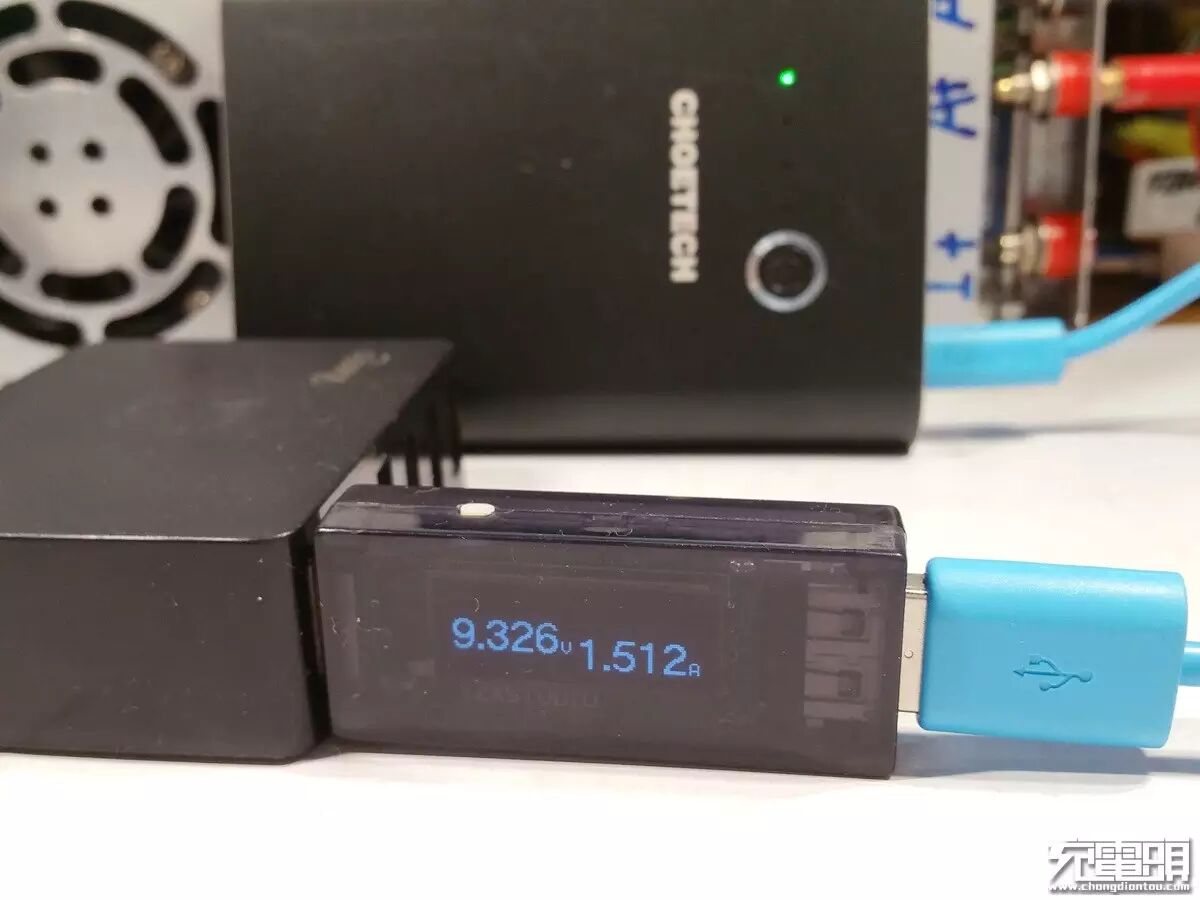

16、充CHOETECH13600

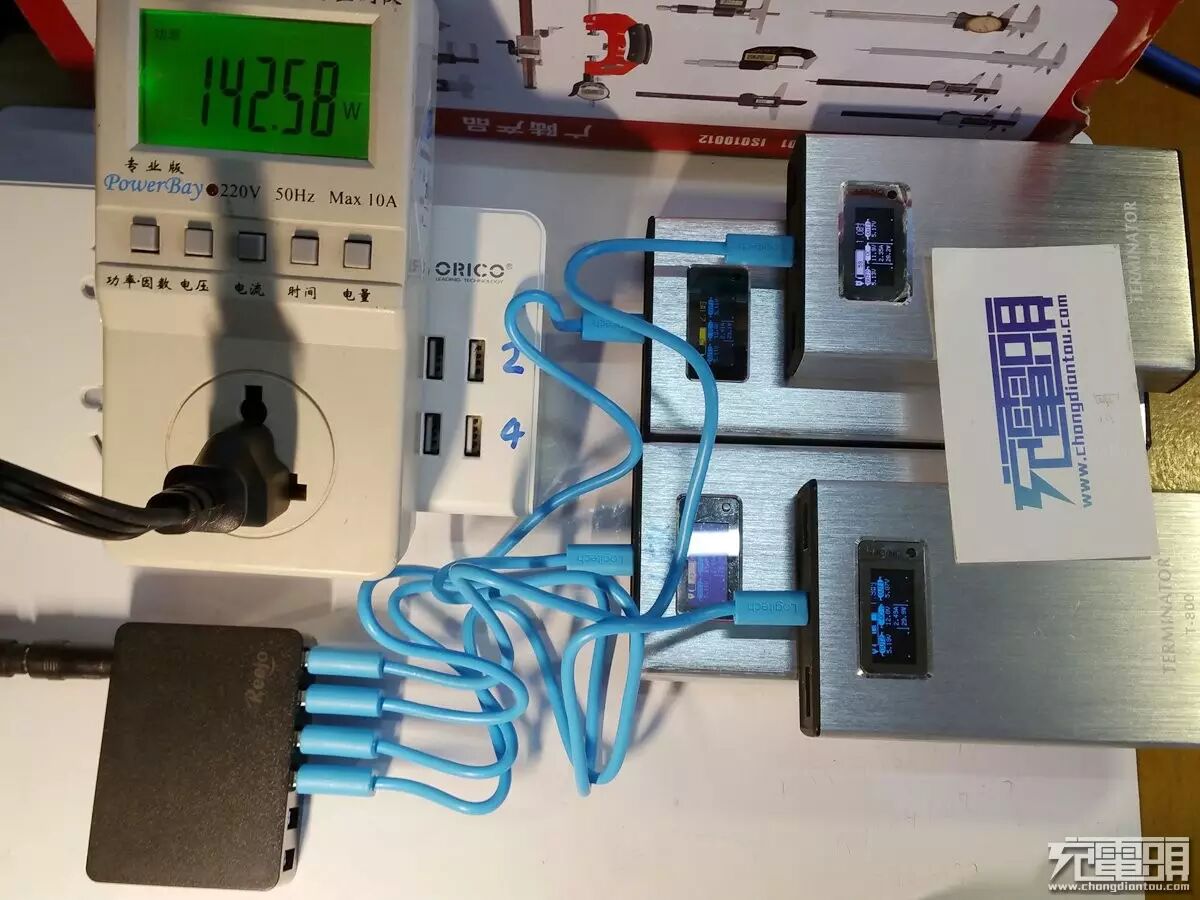

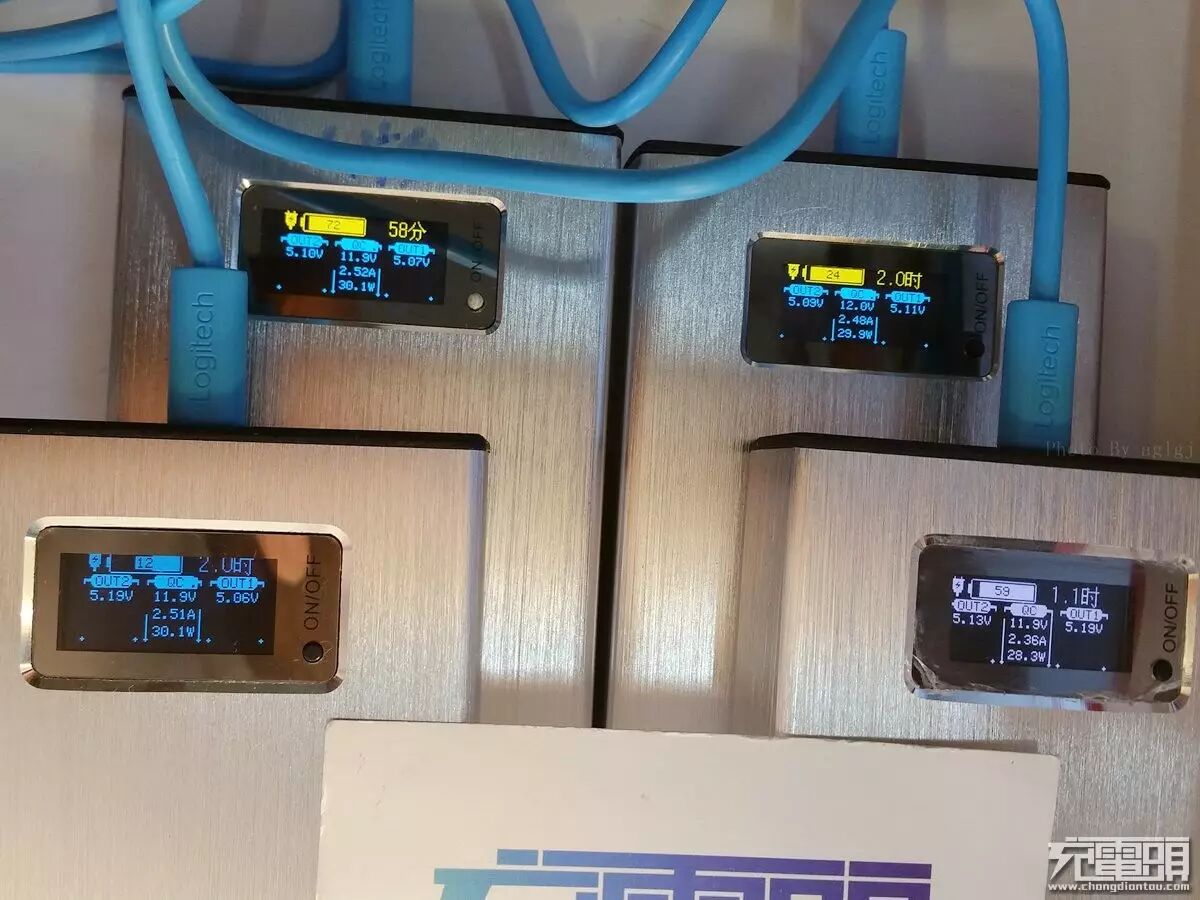

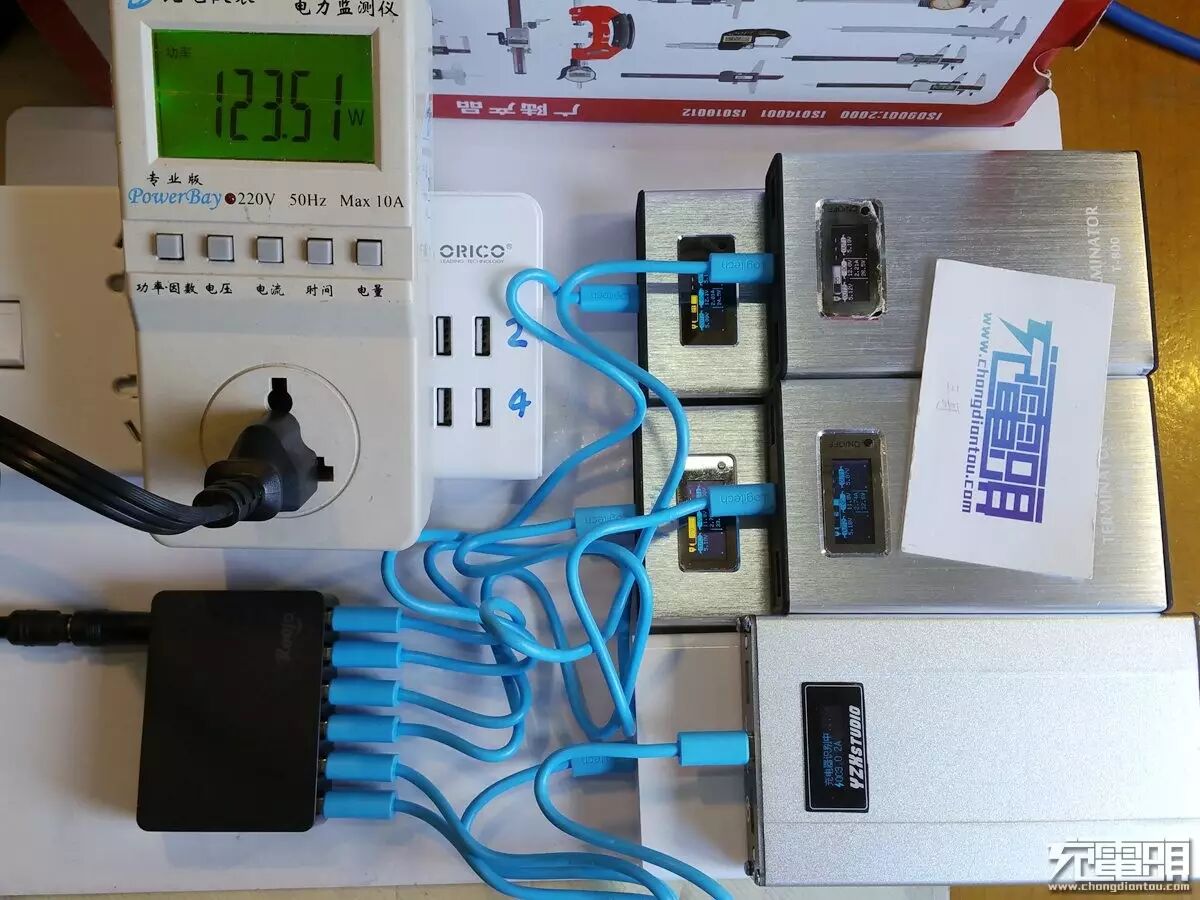

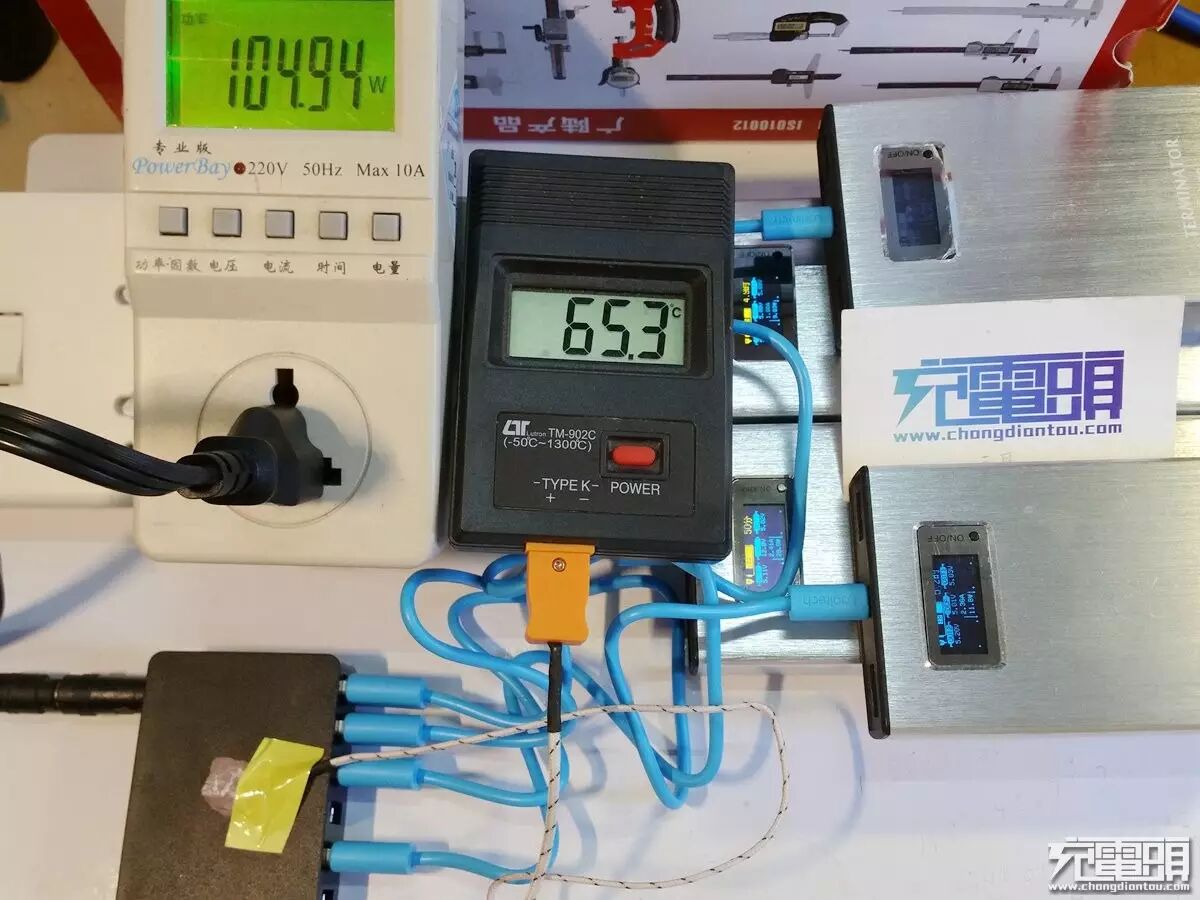

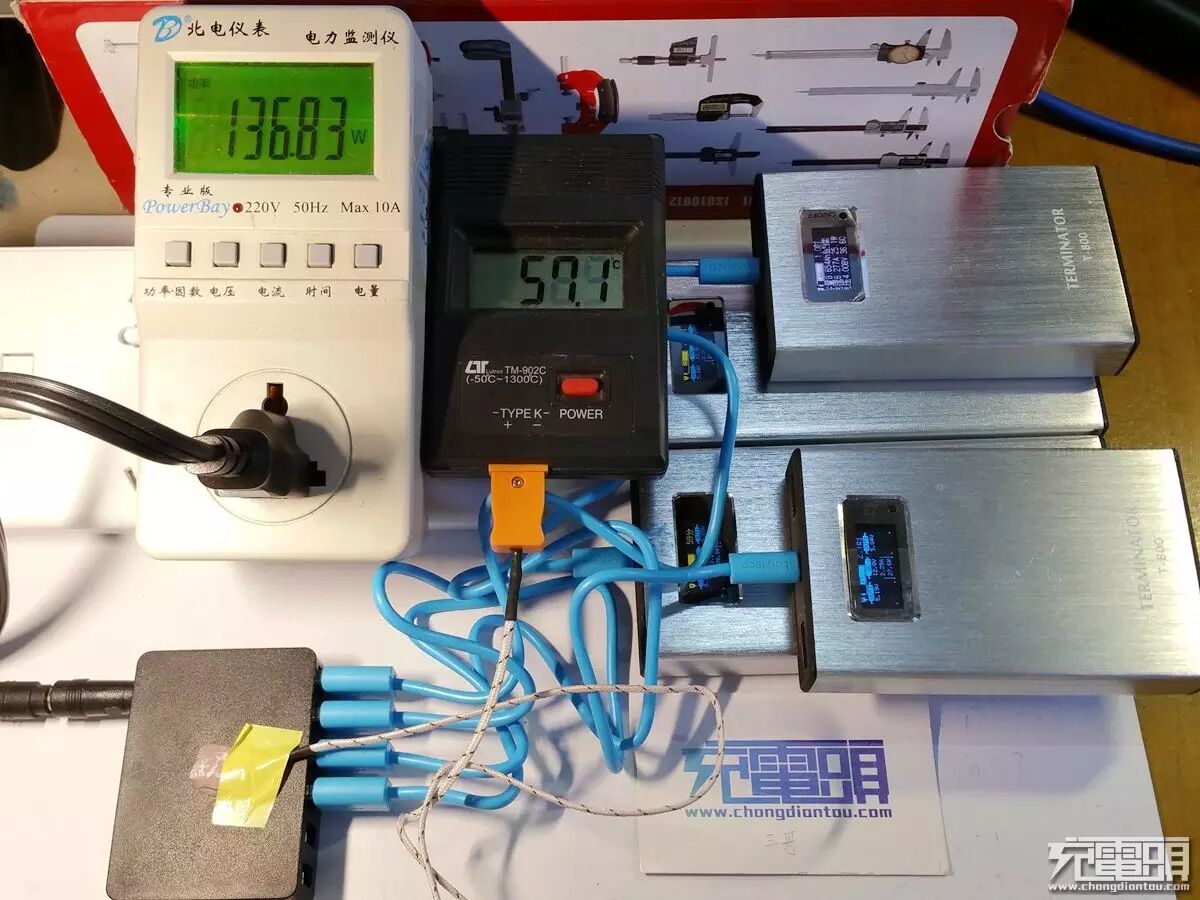

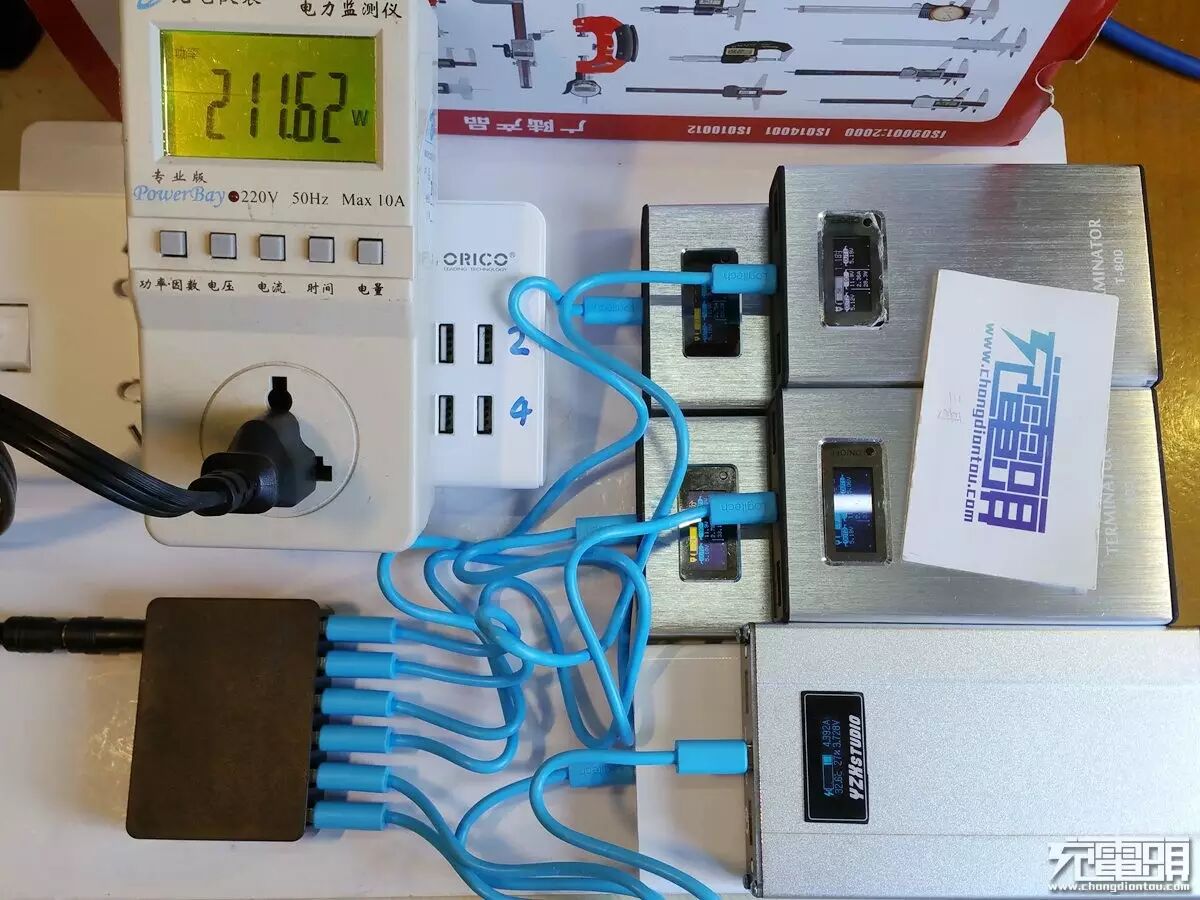

同时给4台终结者T800移动电源和一台钢七、小米20000移动电源充电，给充电器供电的DC电源最大输入功率竟然超过了恐怖的210W！由于此时六口充电器发热严重，此种情维持的时间不长，很快充电功率就下降 到140W左右；减少2个移动电源，给四台T800 充电，温度再高时，降至100W左右。

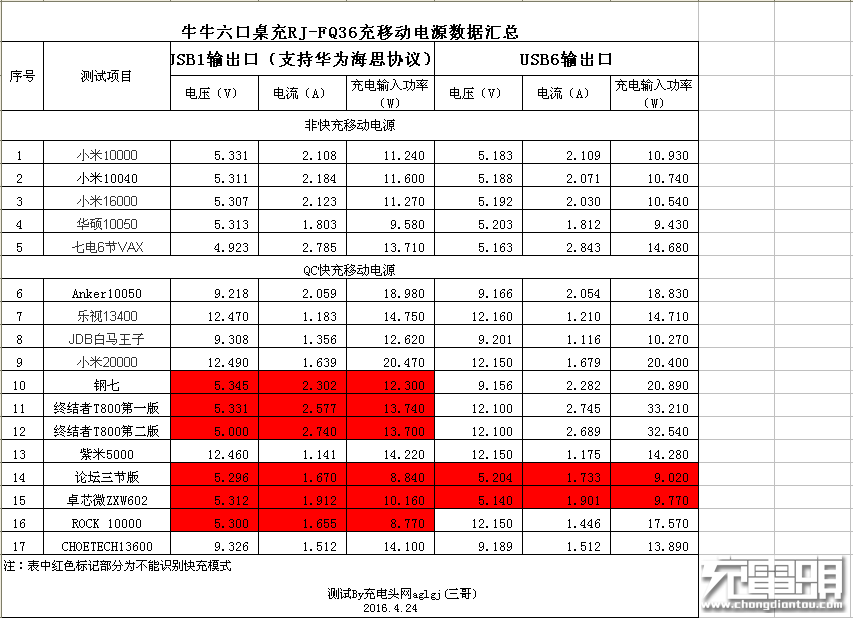

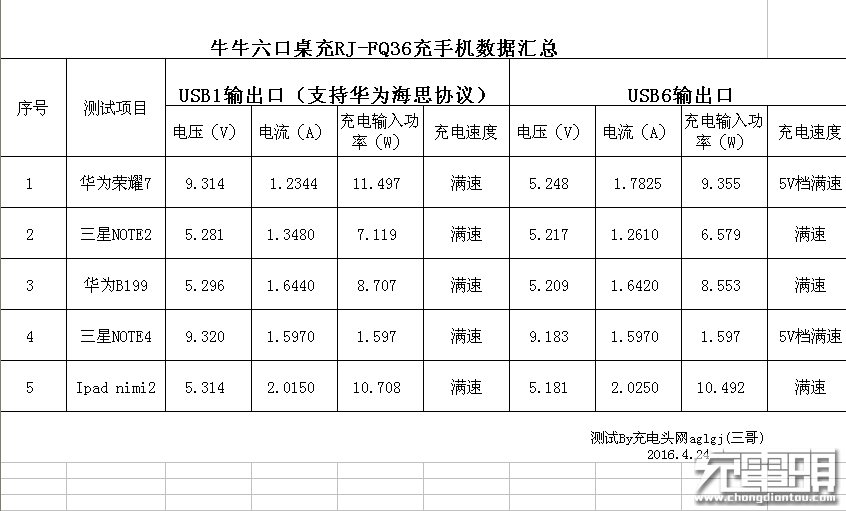

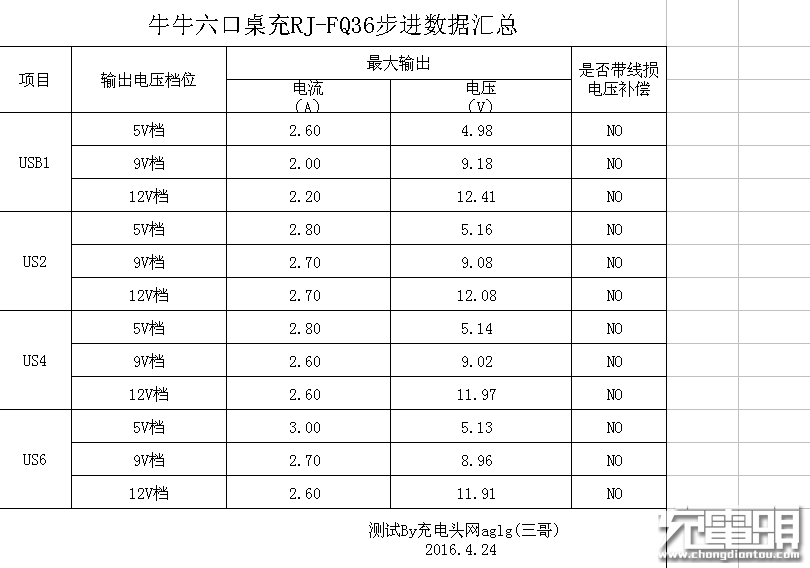

三、测试数据汇总
有坛友说，不拆解不过瘾。好吧，应大家的要求，拆！
接下来进入拆解篇：

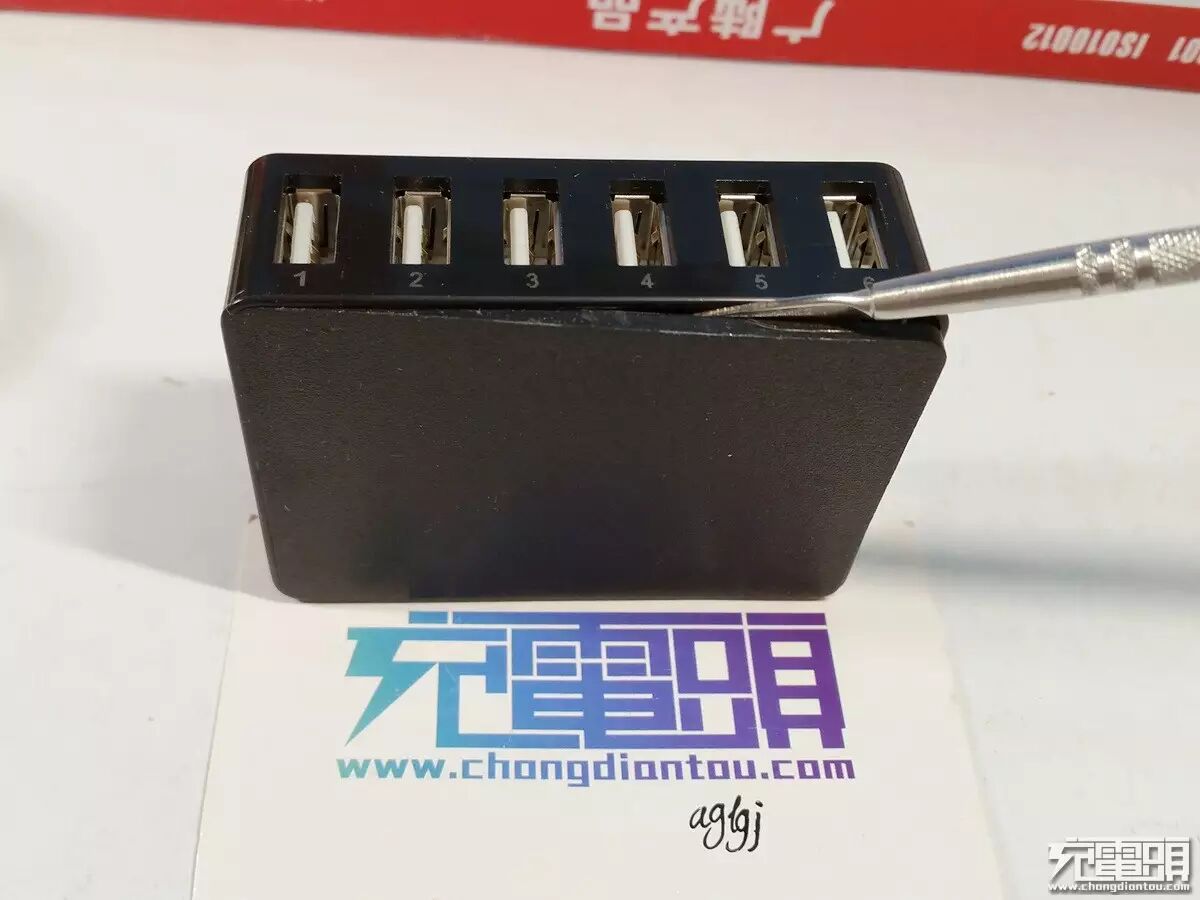

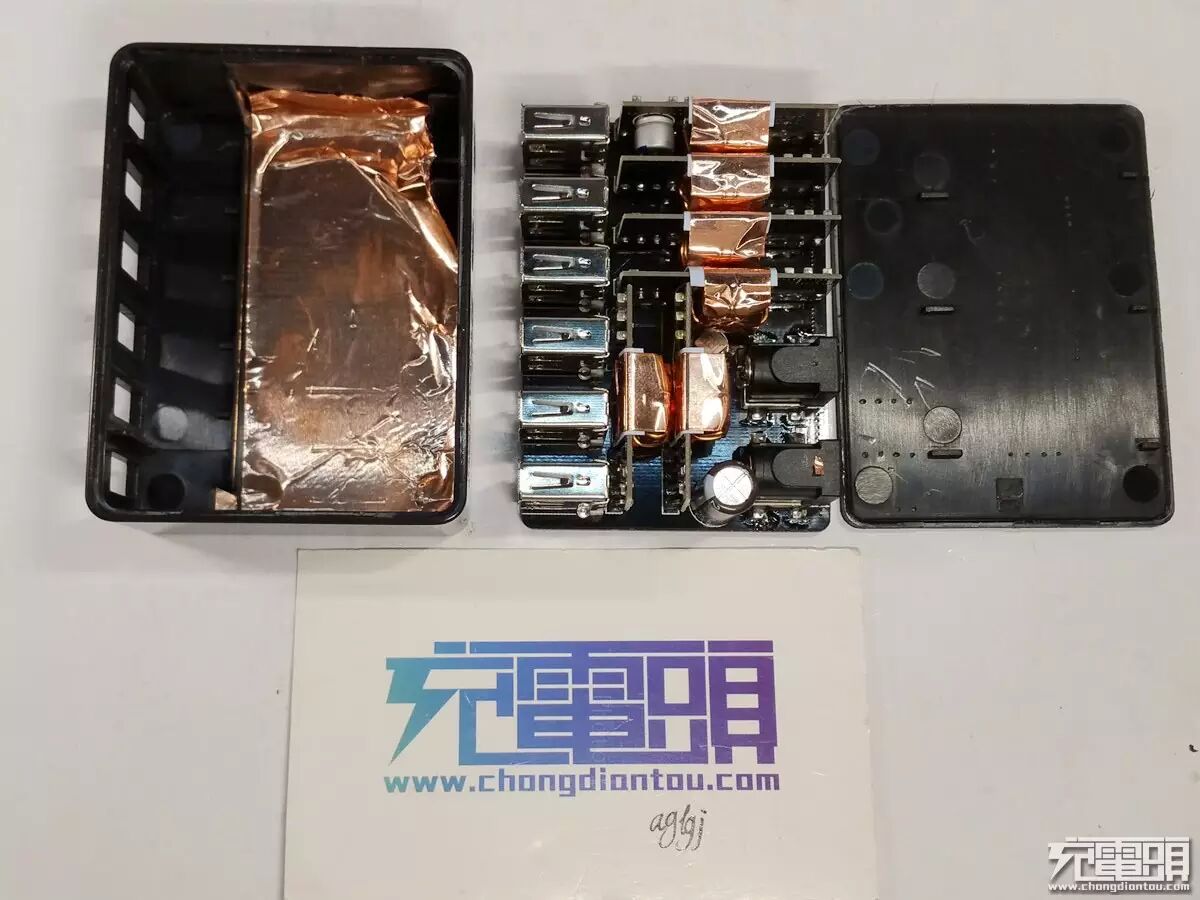

很容易就撬开外壳。

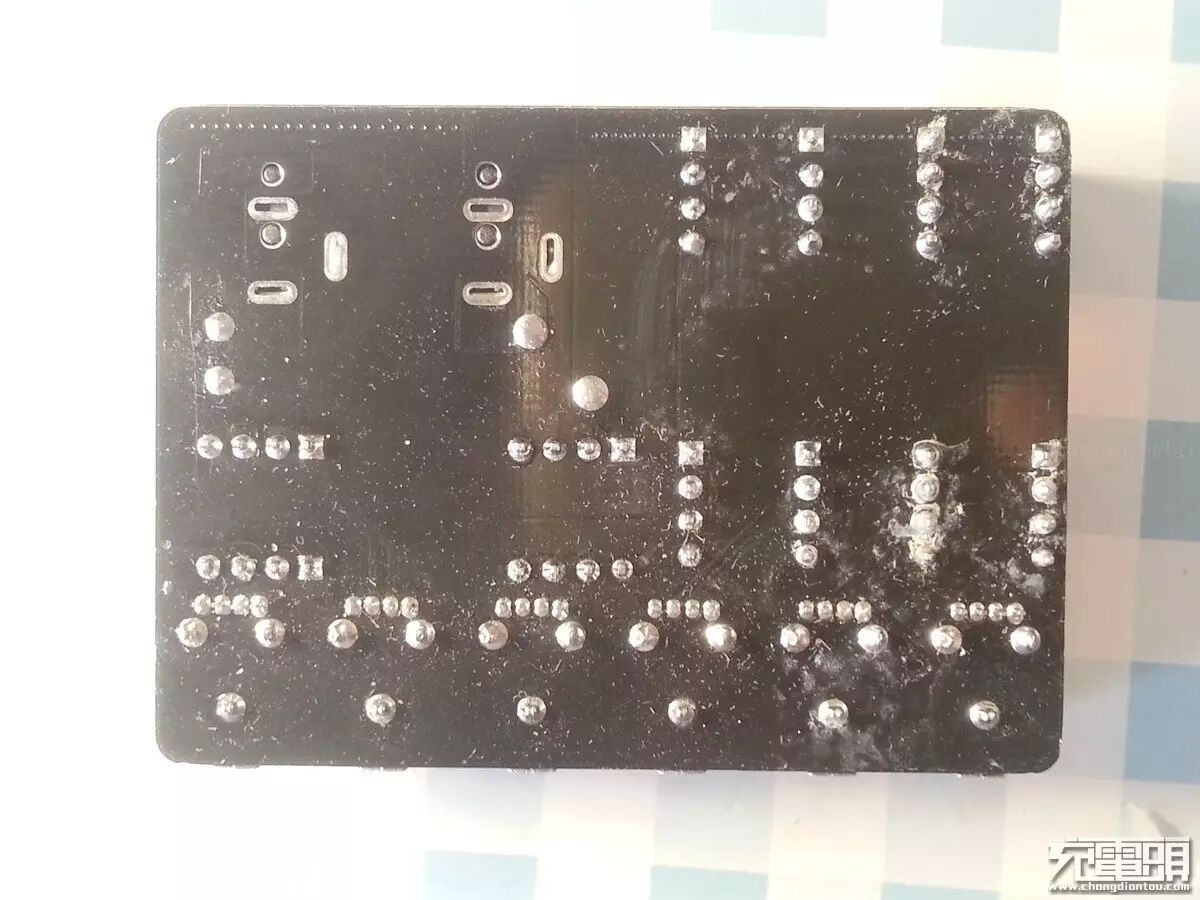

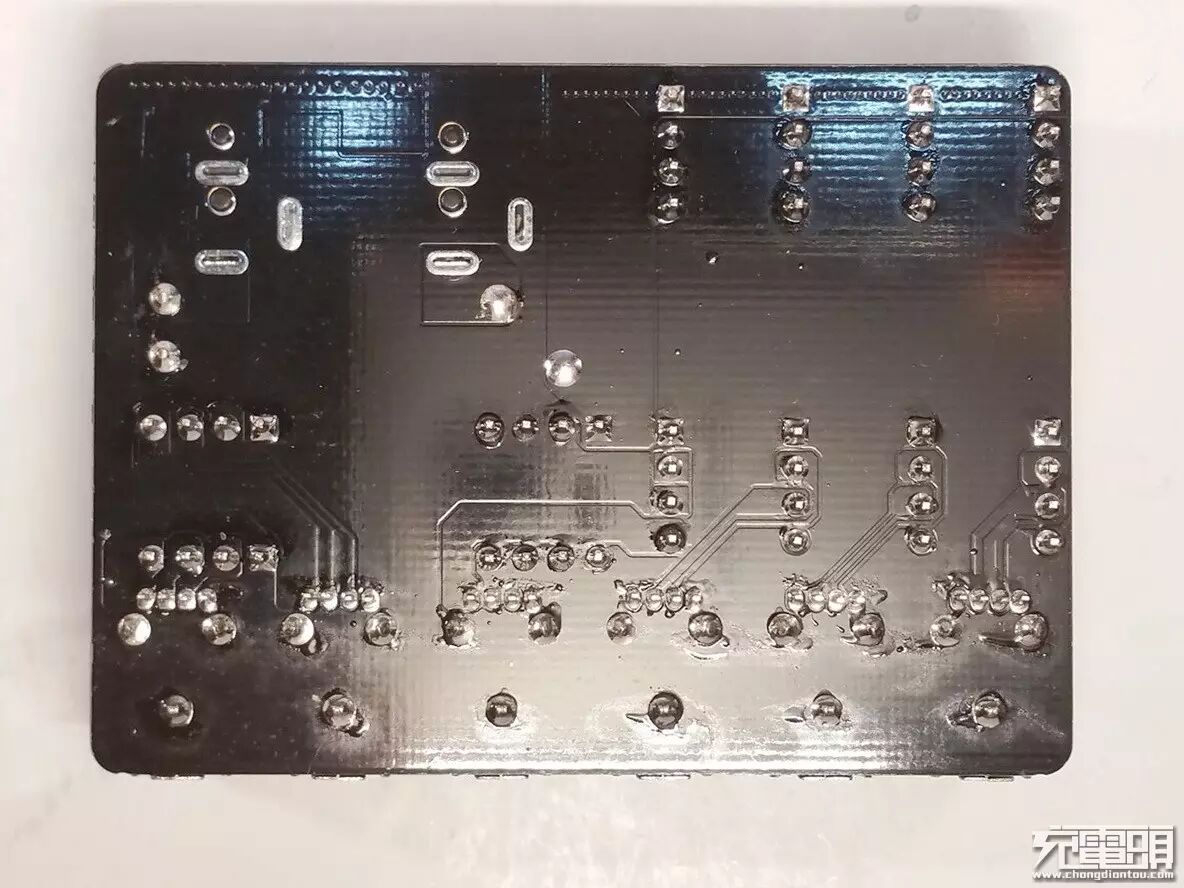

使用黑色的PCB，PCB背面。

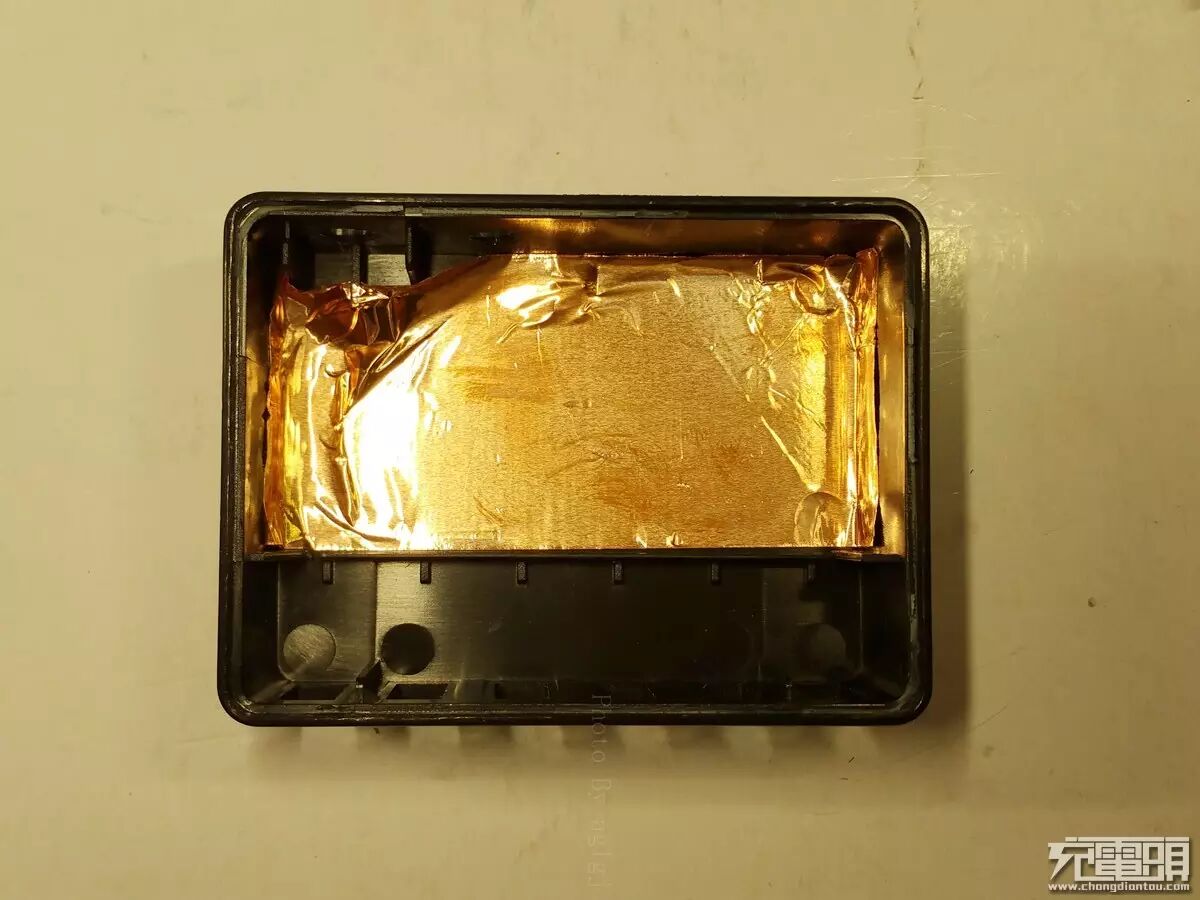

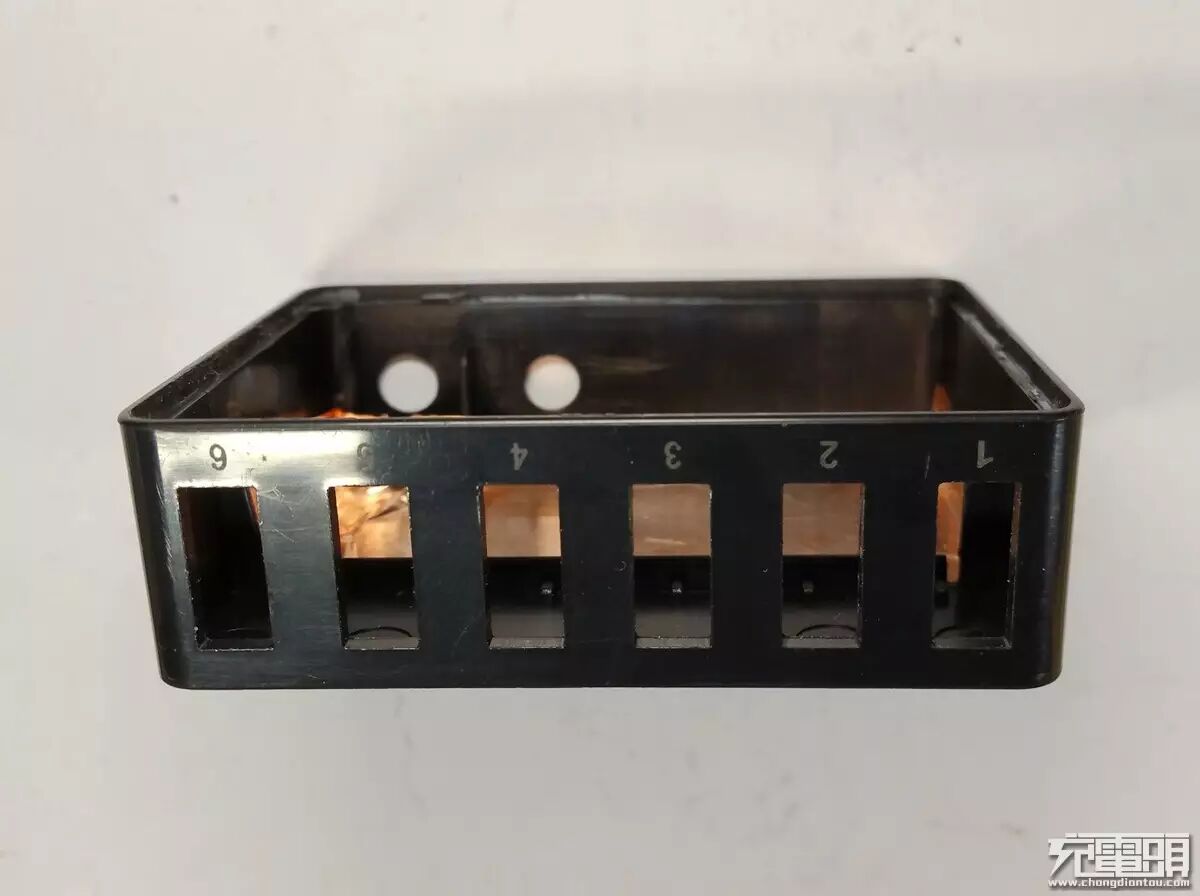

外壳沾有铜箔增强散热性能。

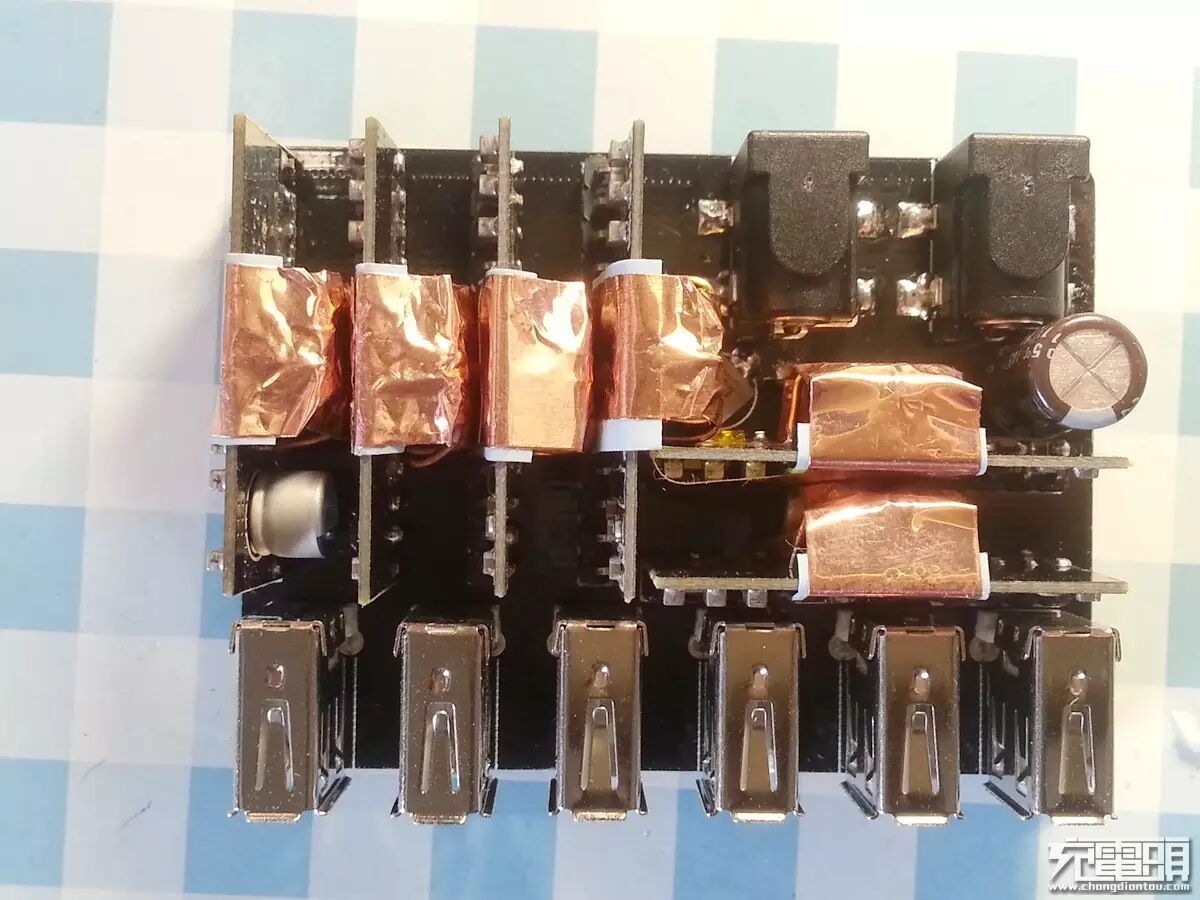

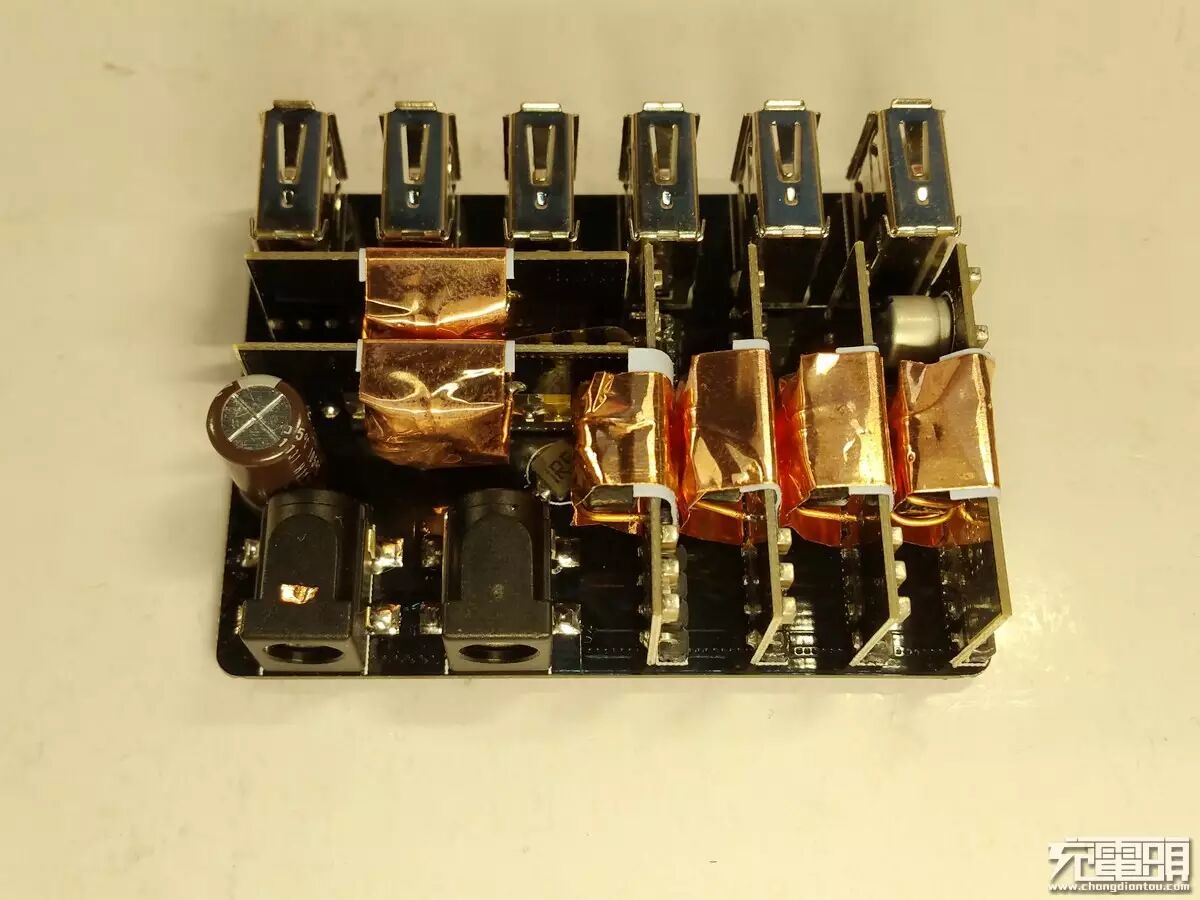

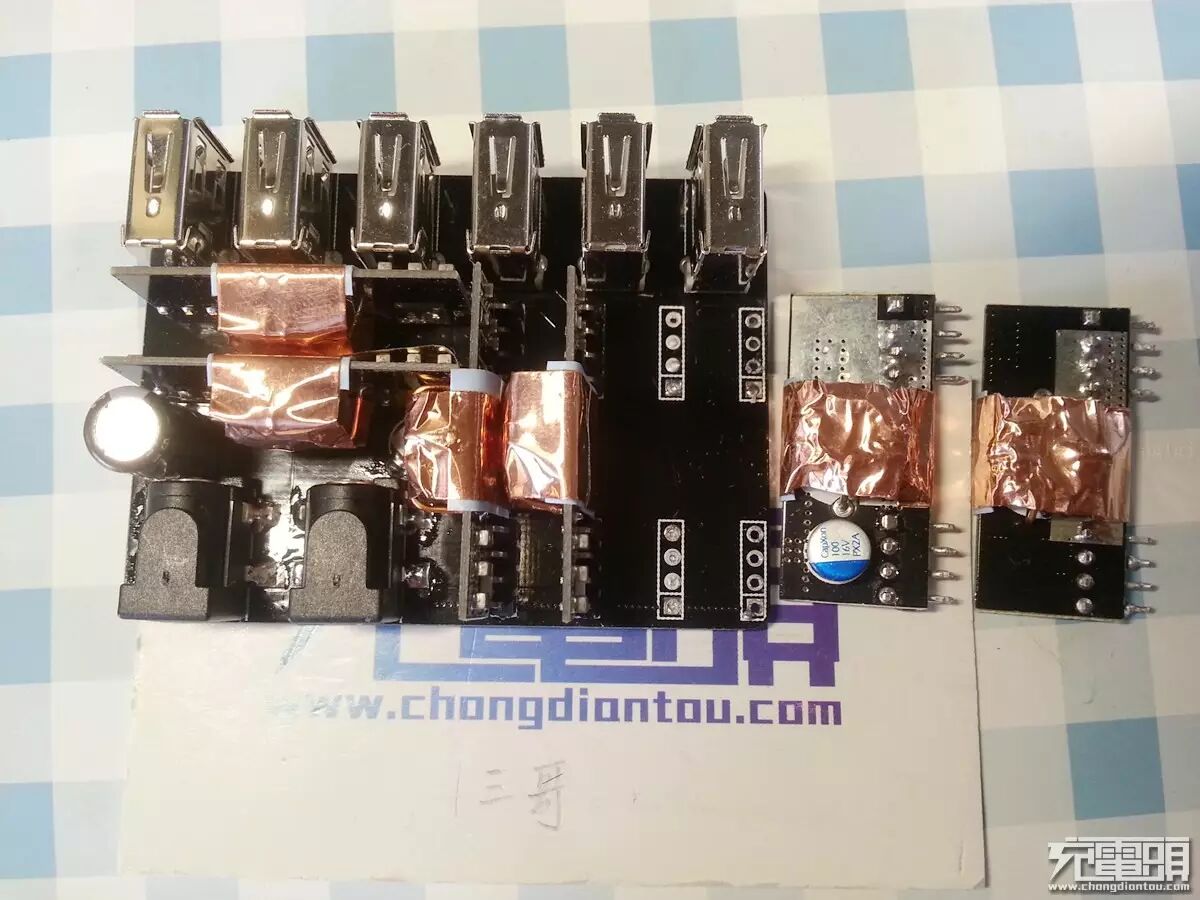

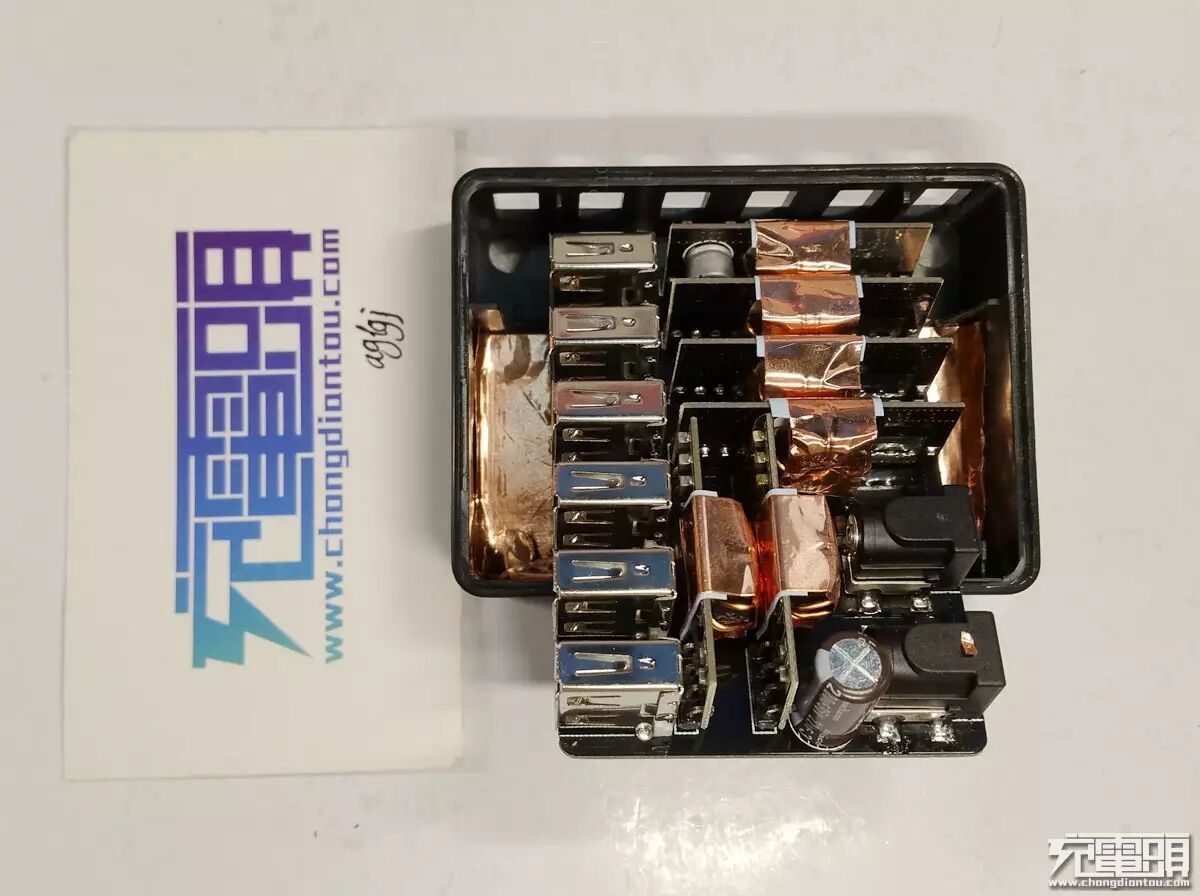

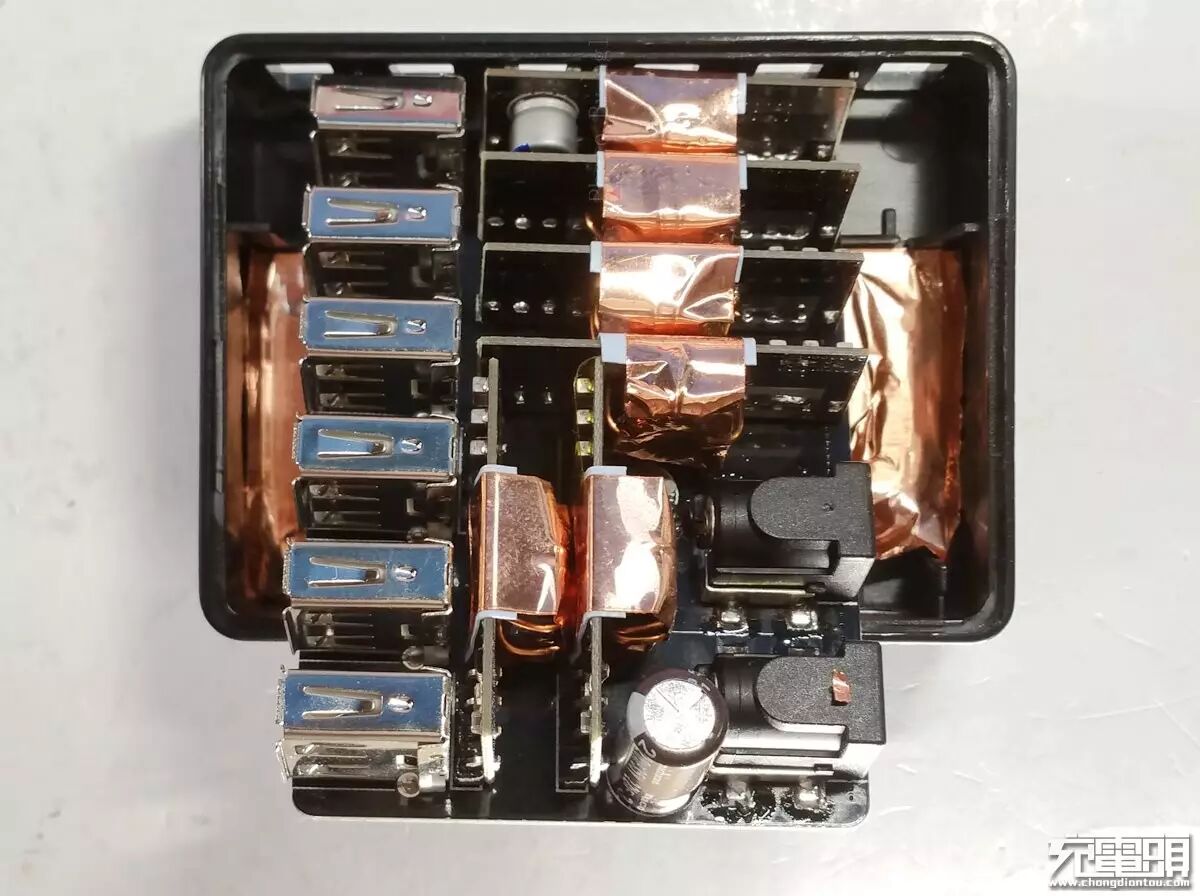

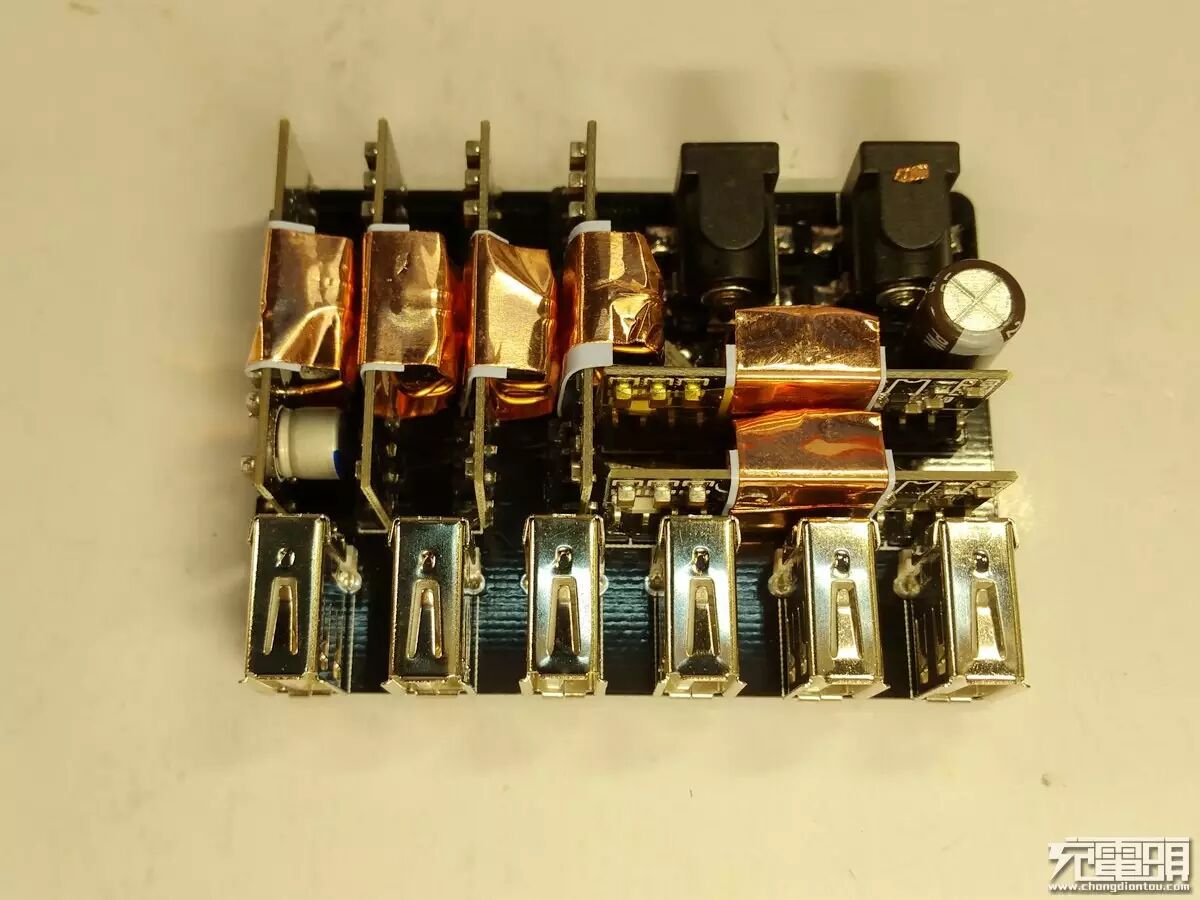

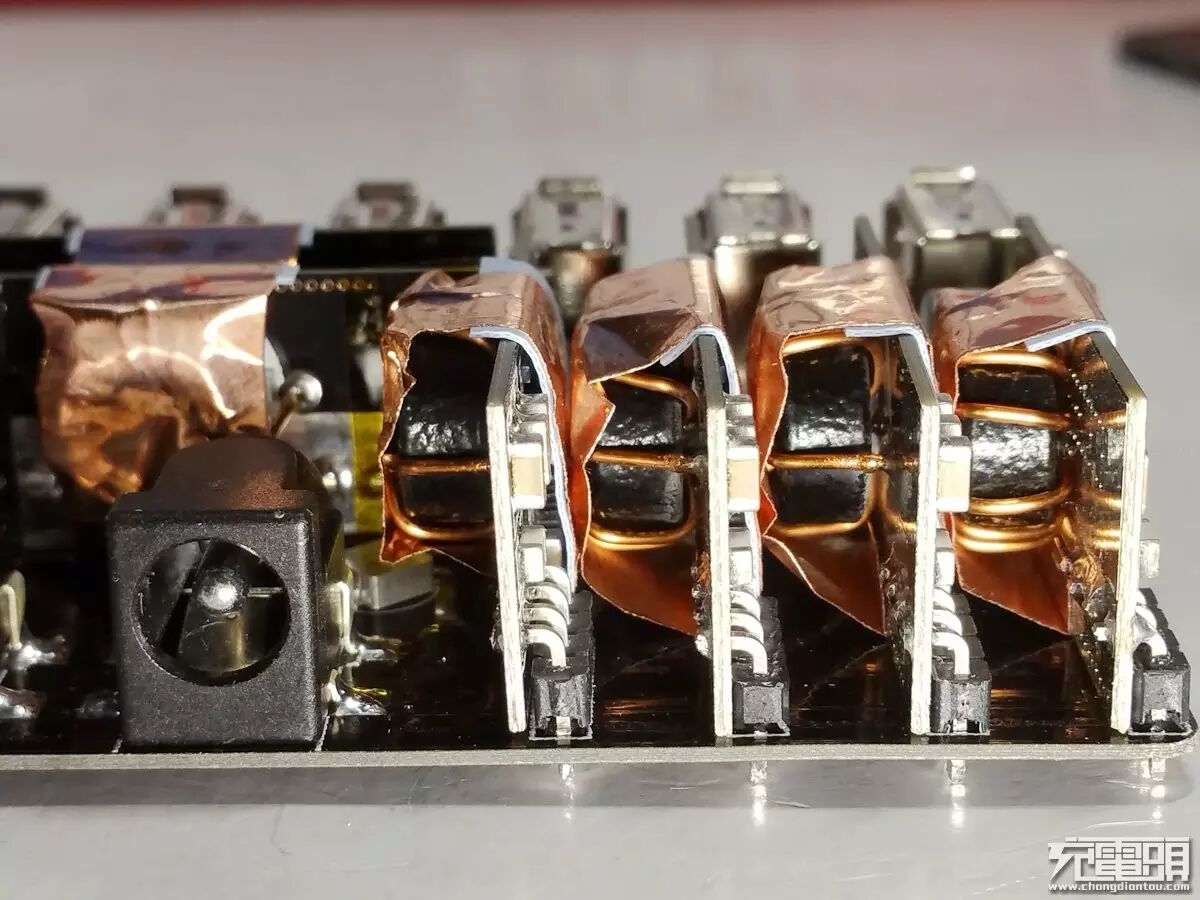

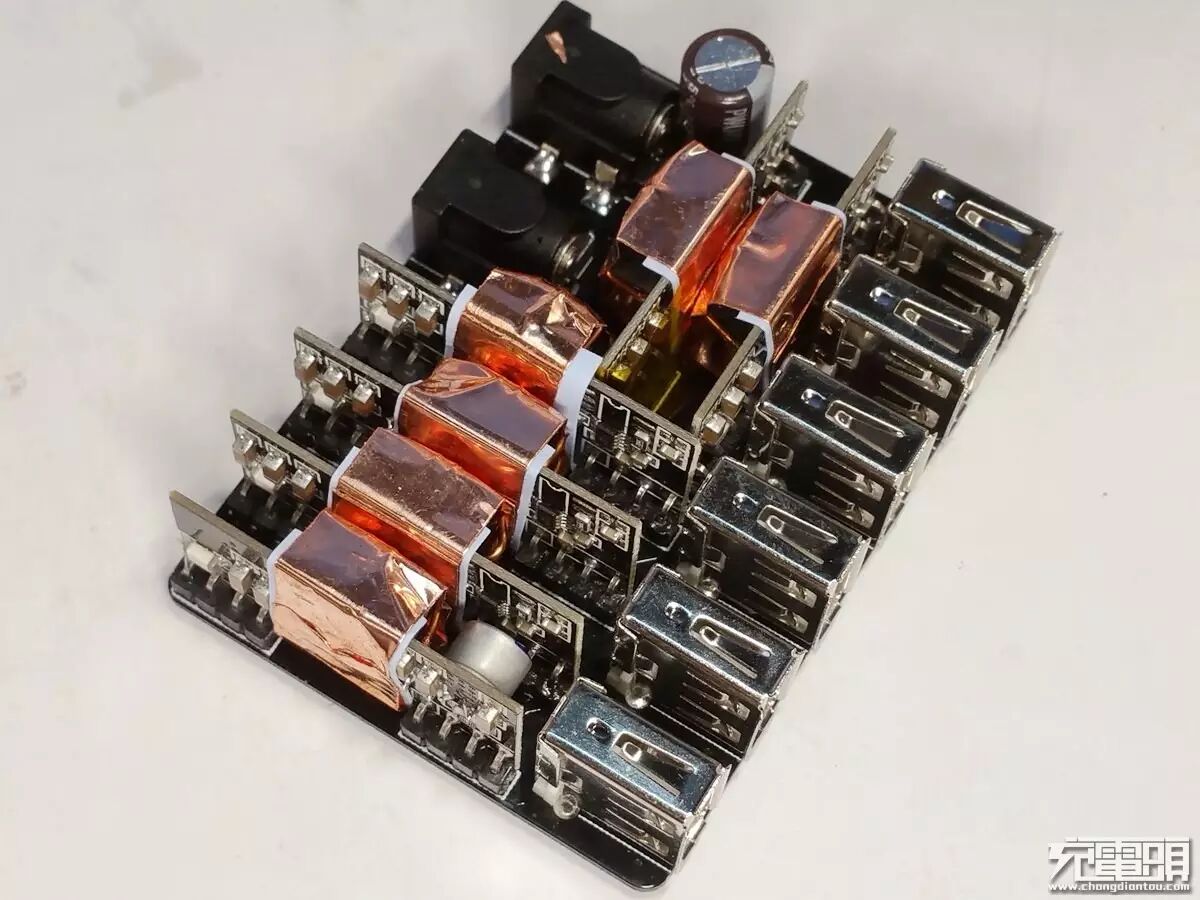

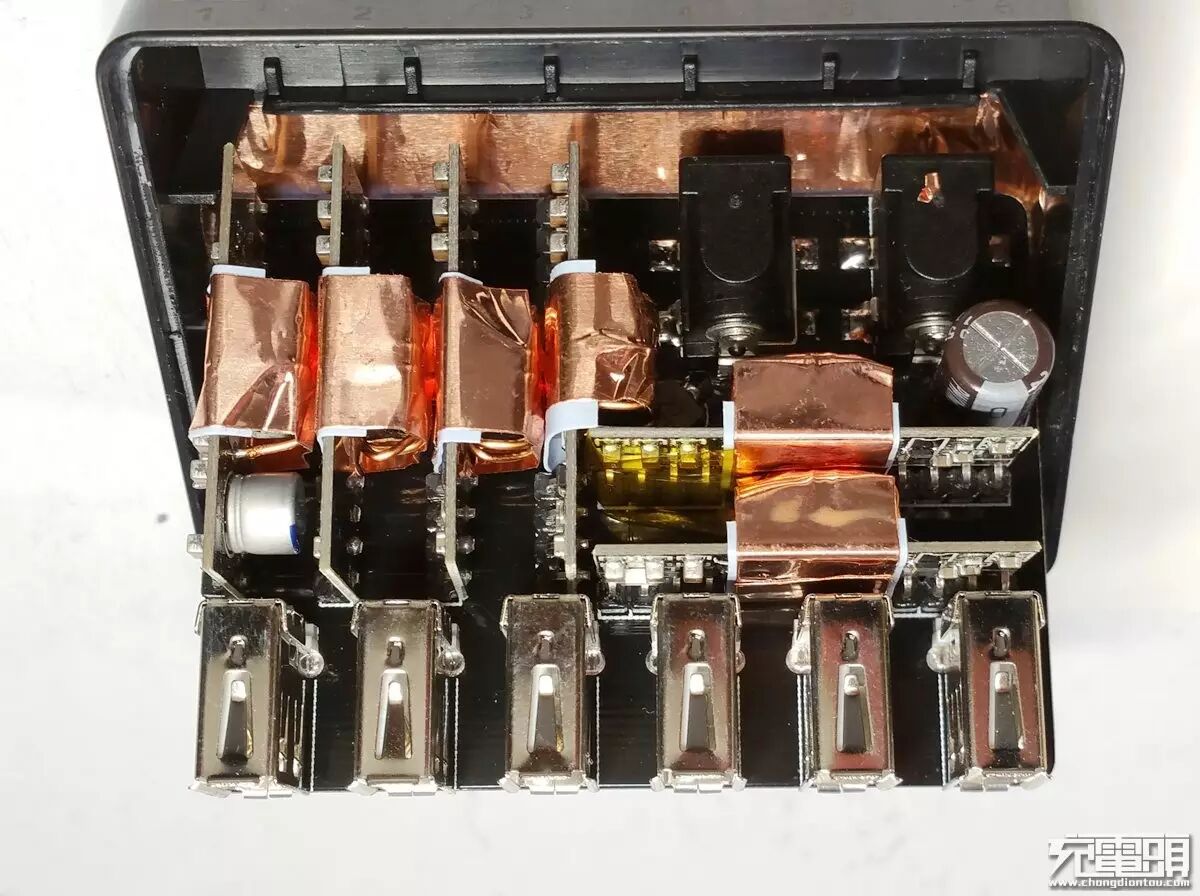

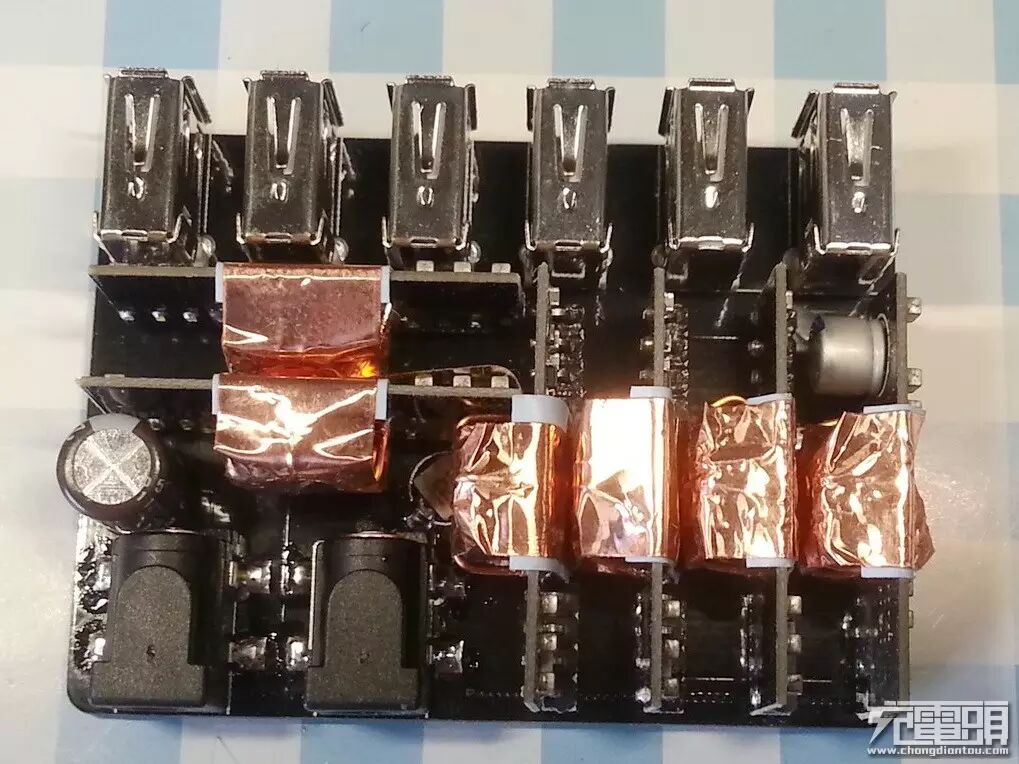

六个降压输出QC模块，其中有两块是横向放置，阵容豪华。
最右边的一个模块支持华为海思协议。

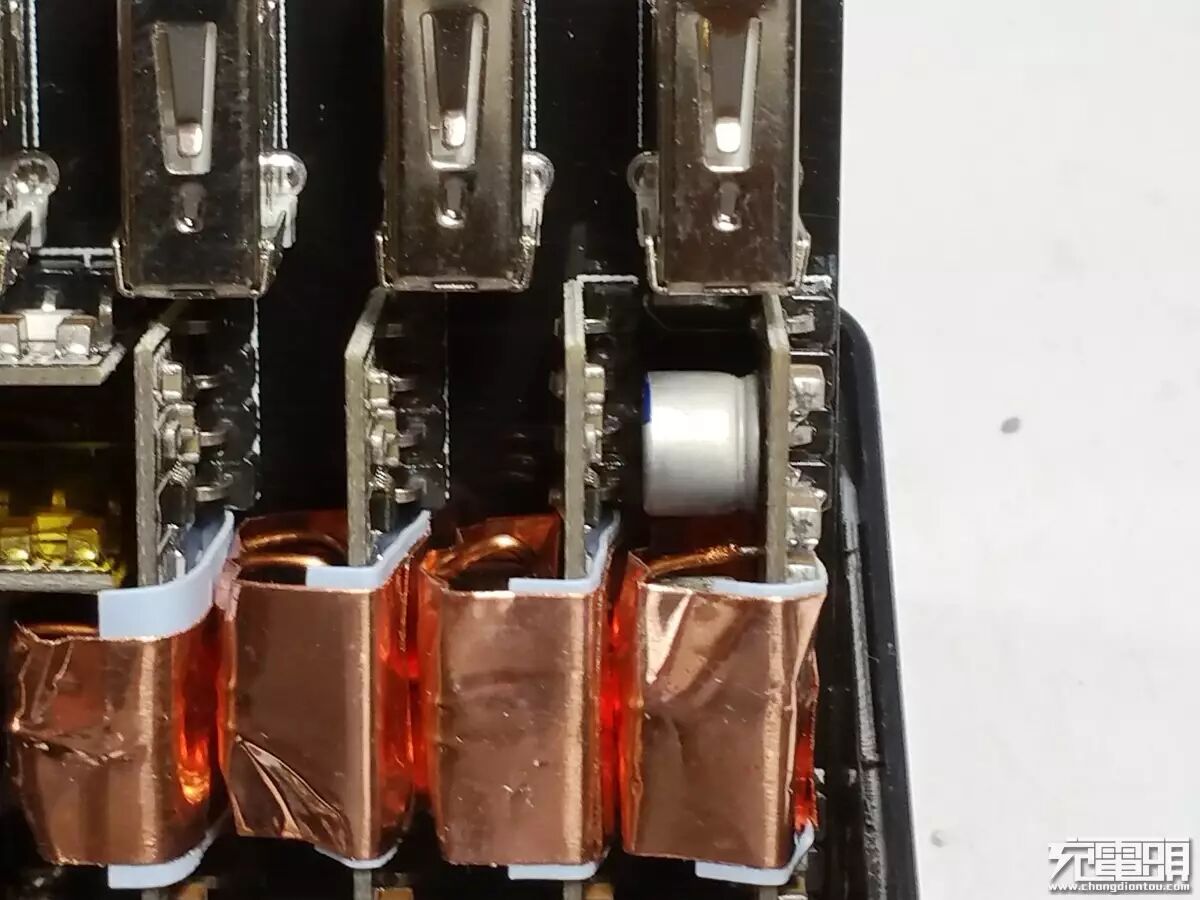

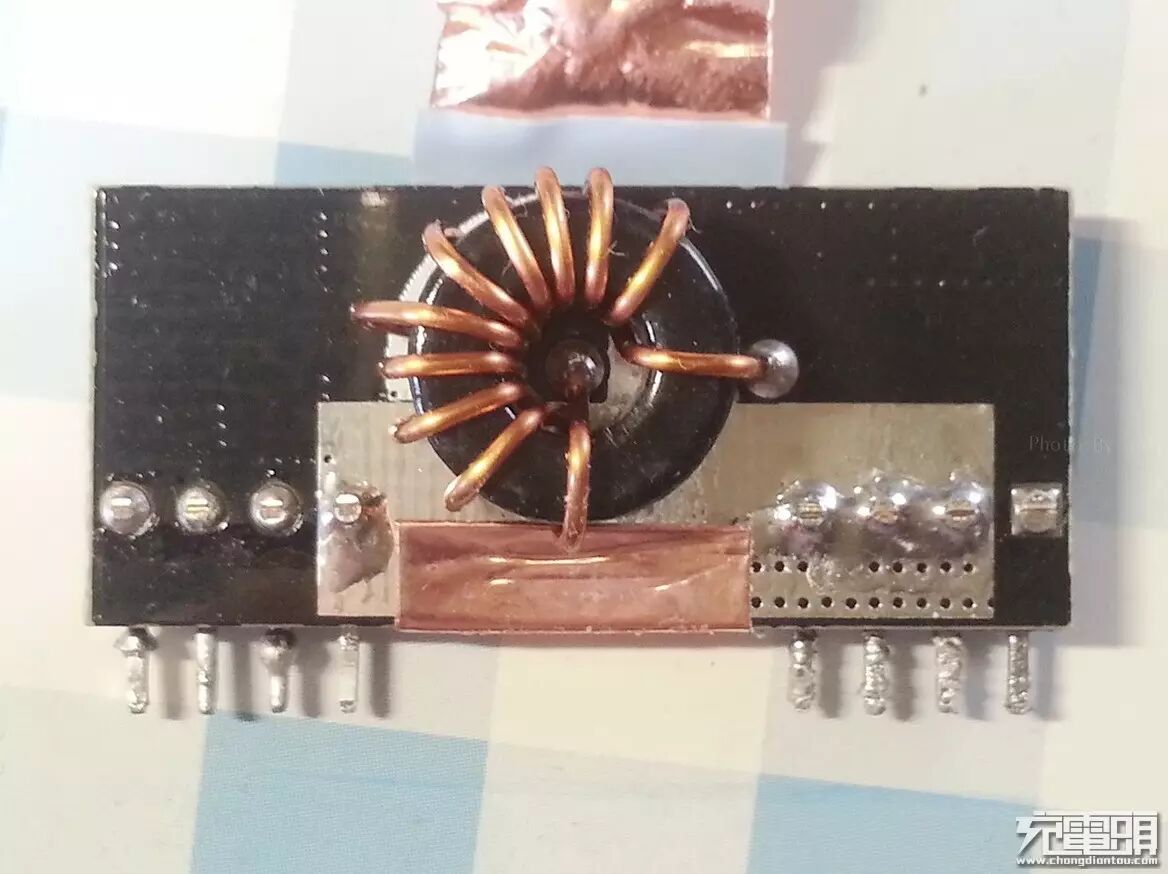

硕大的电感，电压外面包裹铜箔散热。

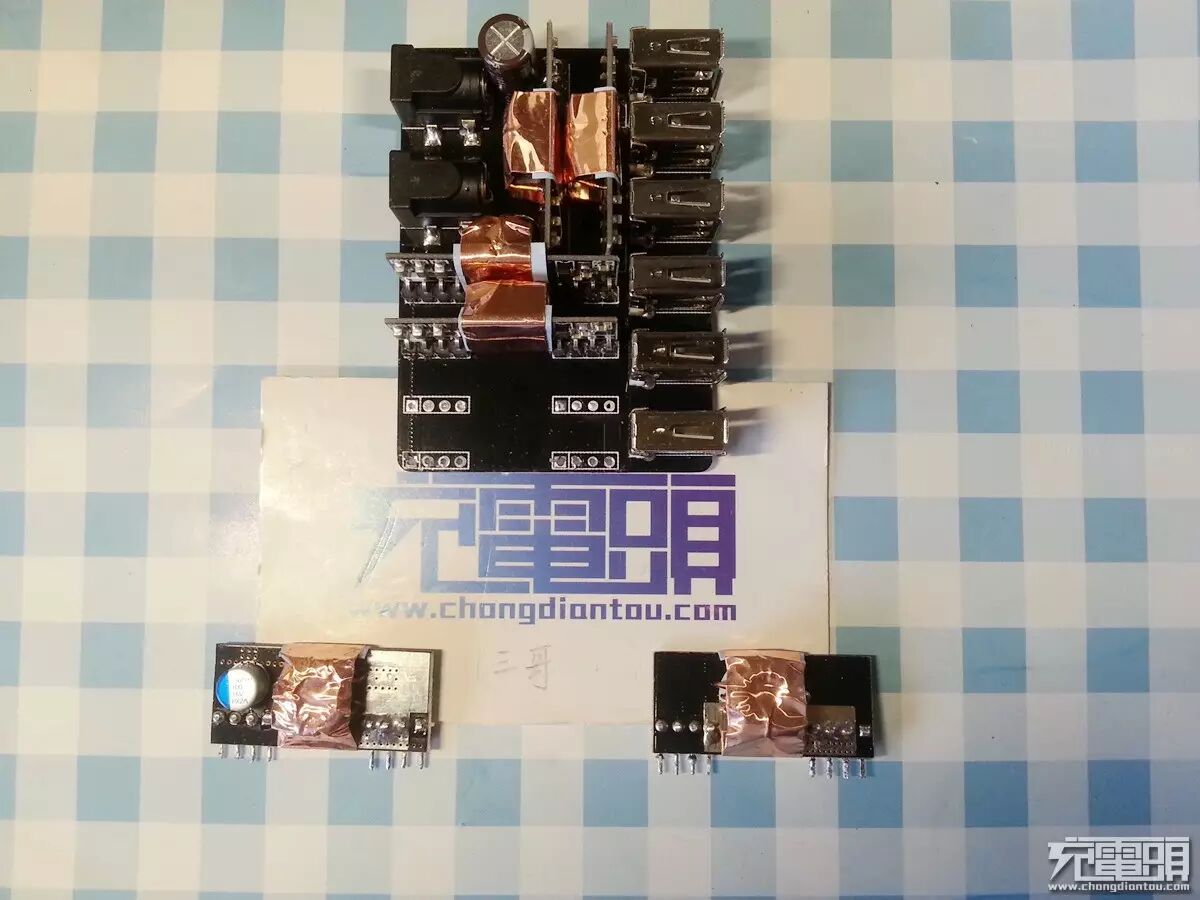

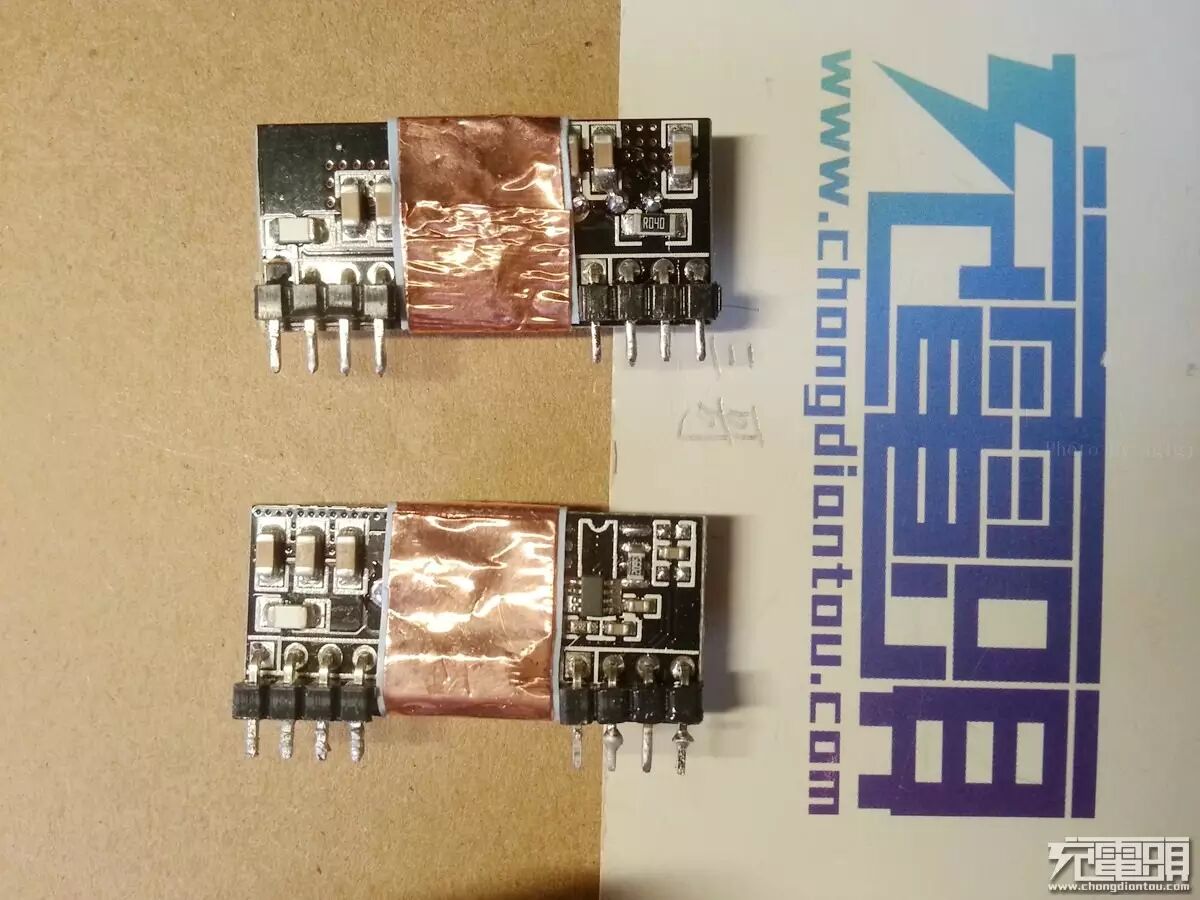

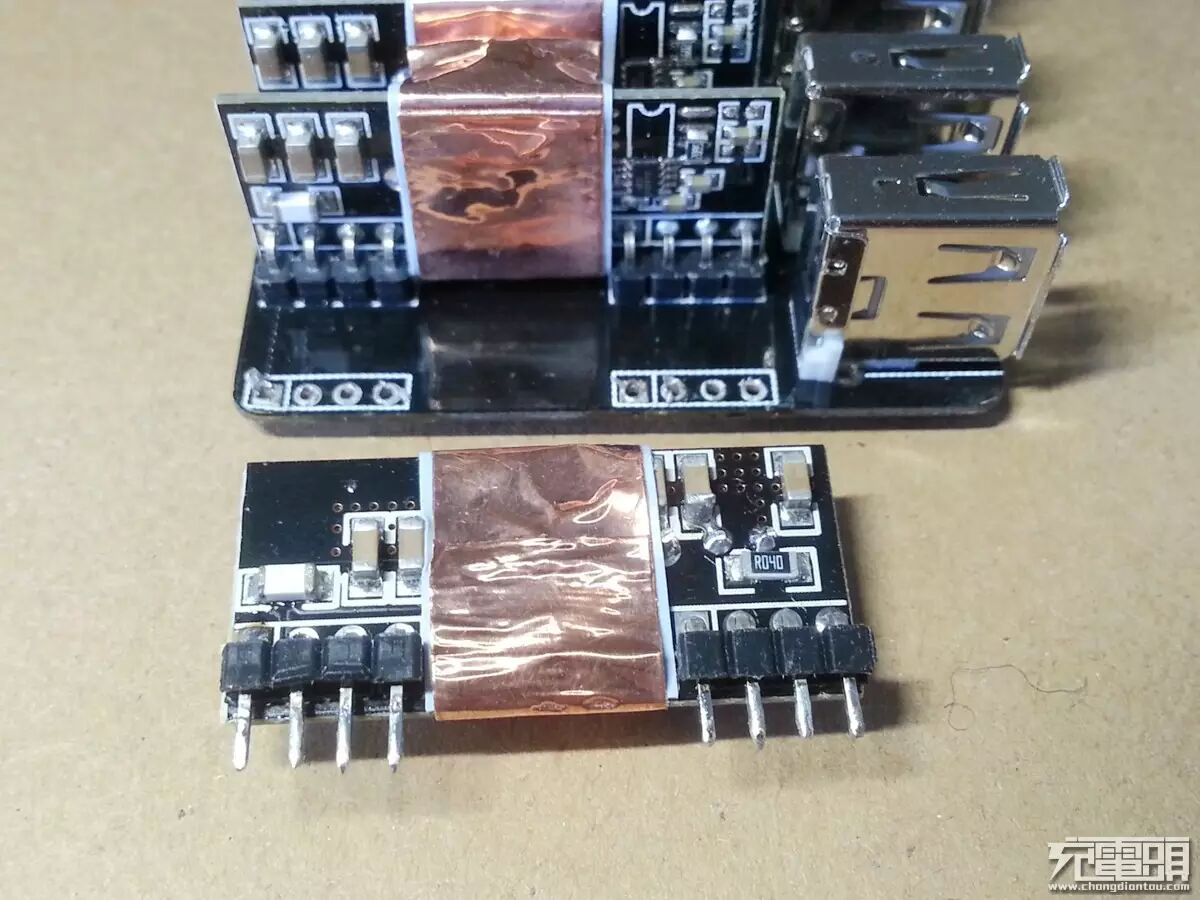

桌充使用的芯片要拆开铜箔纸后才可看到，这个等以后补充了。忍不住又继续拆了。将第一块电源模块（支持华为海思充电协议）拆下来。每一块电源模块与主板通过8个针脚焊接在一起。
可以看到，芯片部分和电感用铜箔纸包裹着，以增加散热能力。

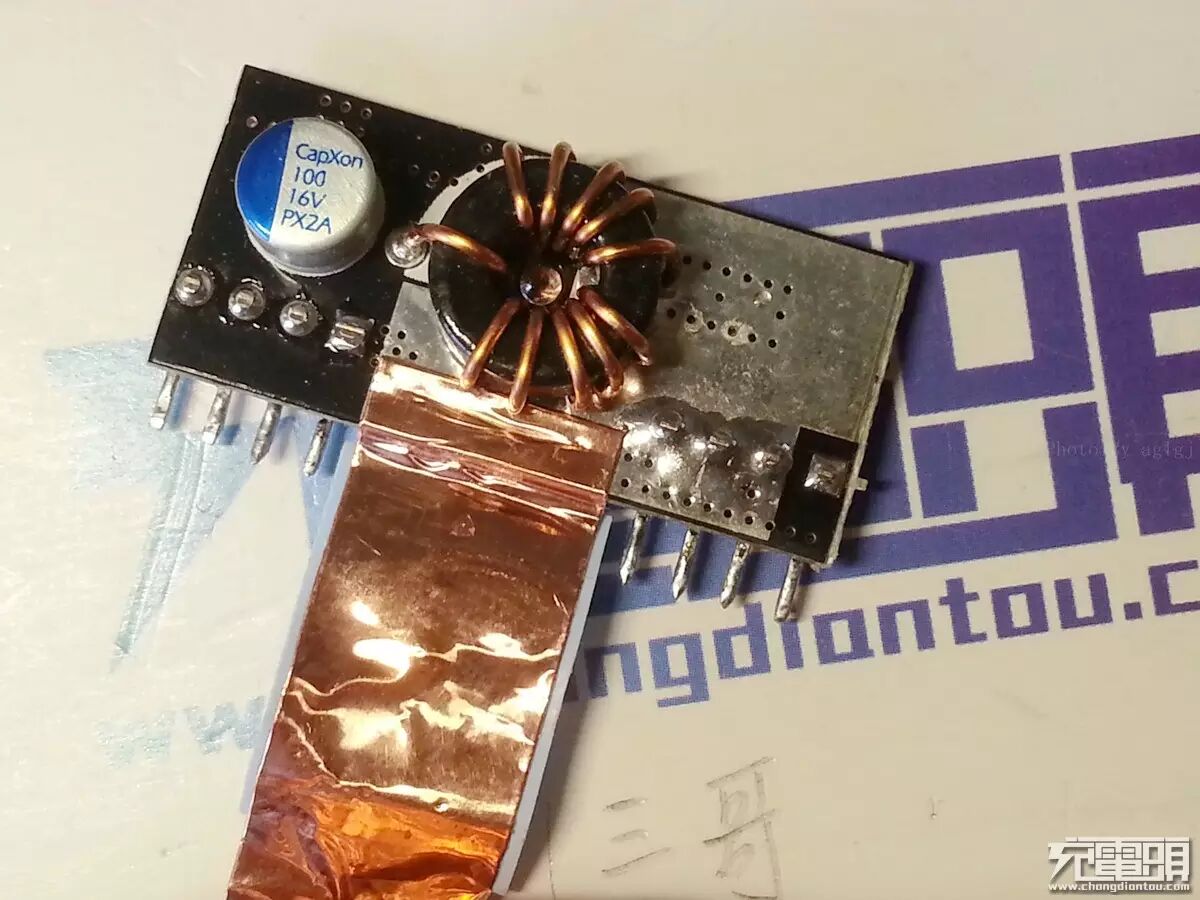

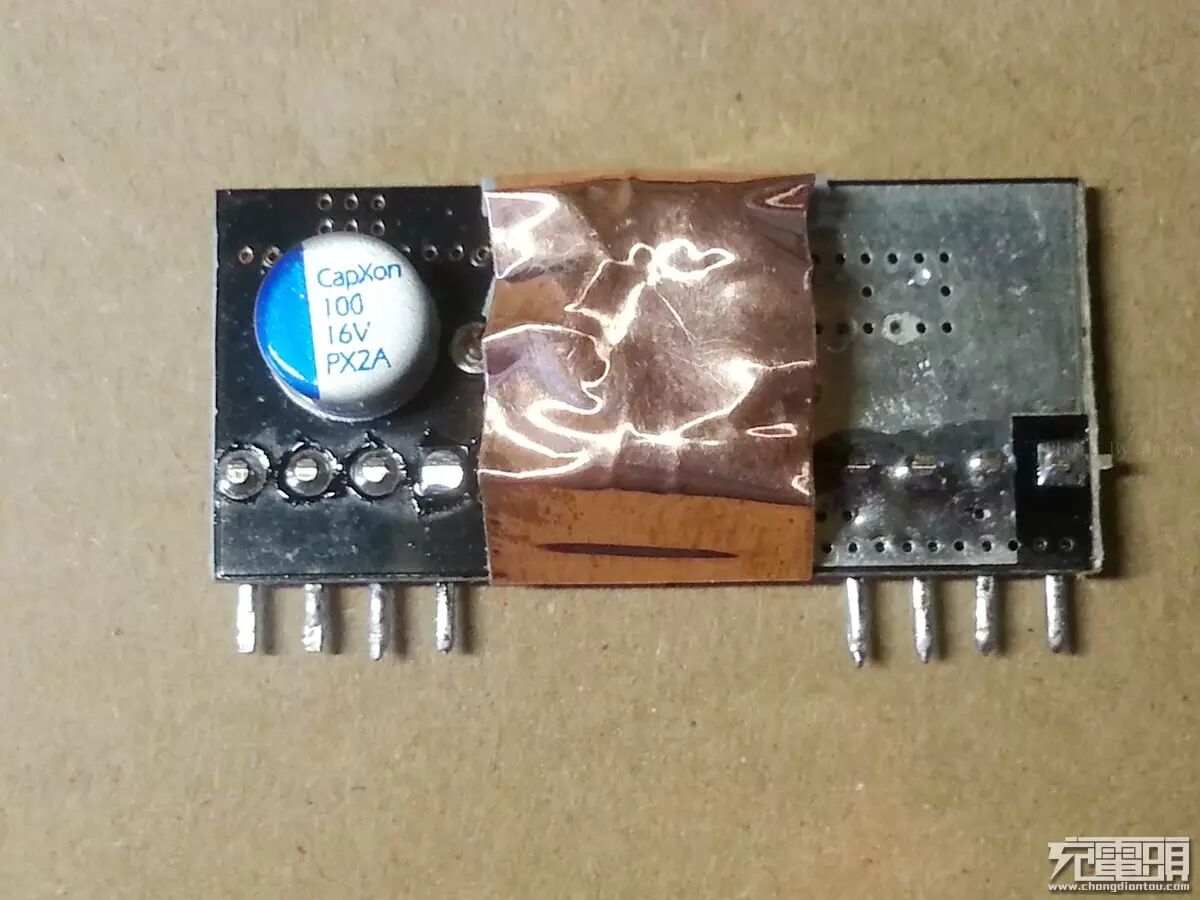

电感也包裹在铜箔里面，旁边是一颗Capxon 100uf16V的固态电容。

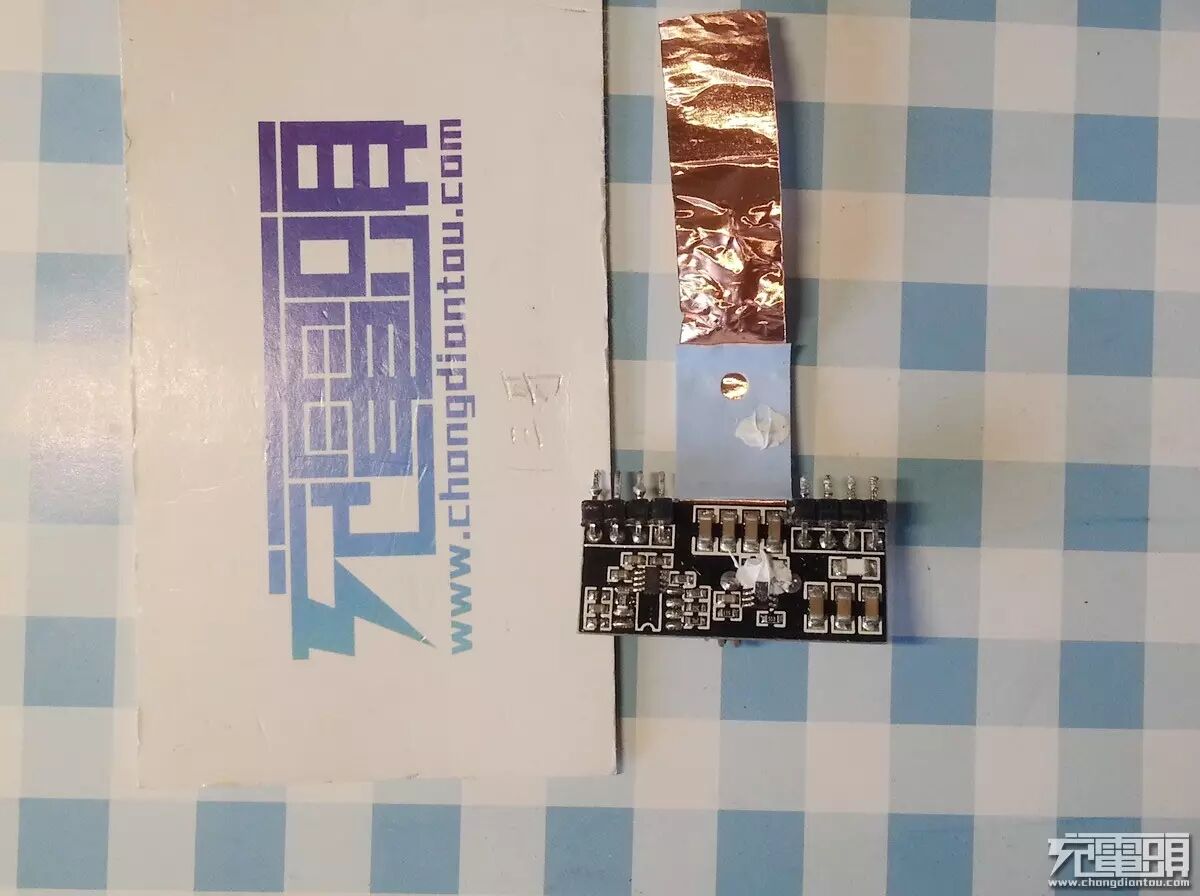

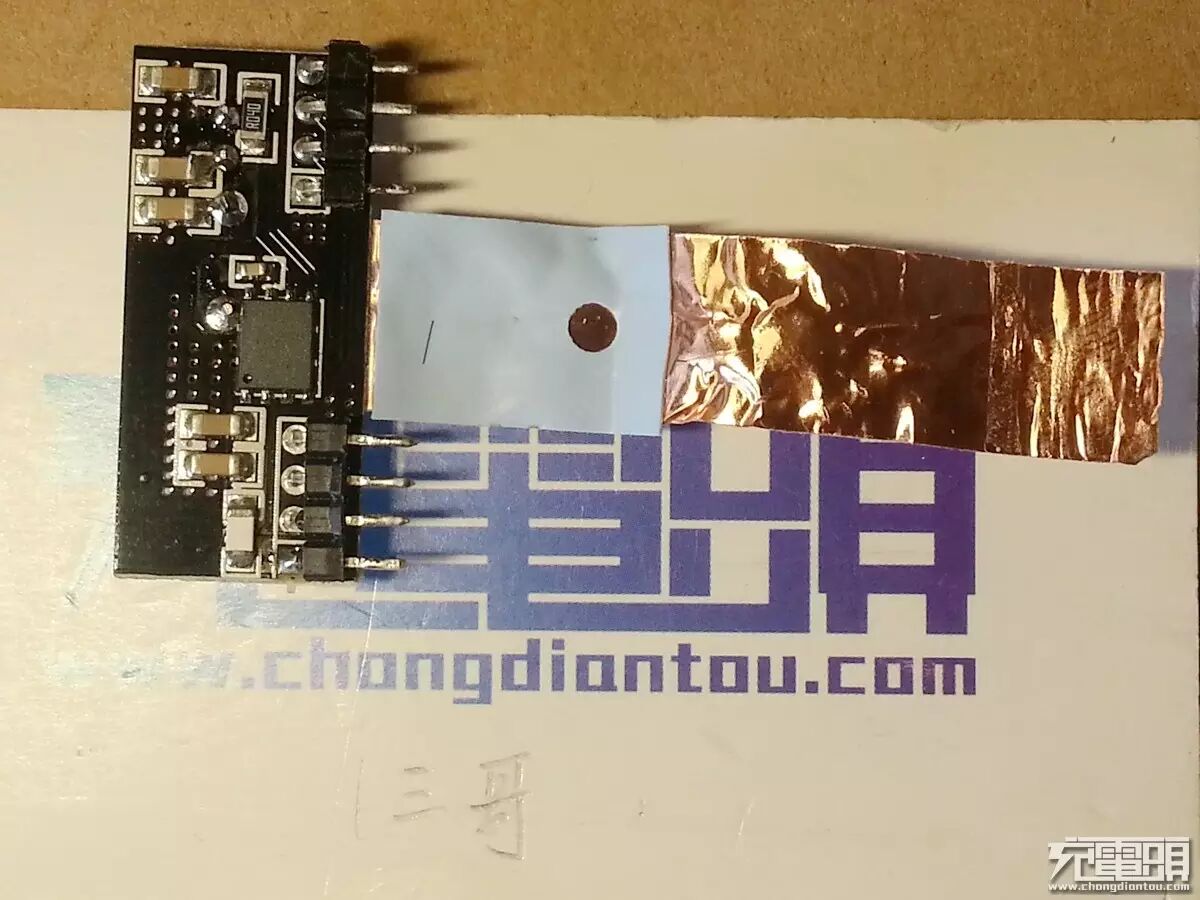

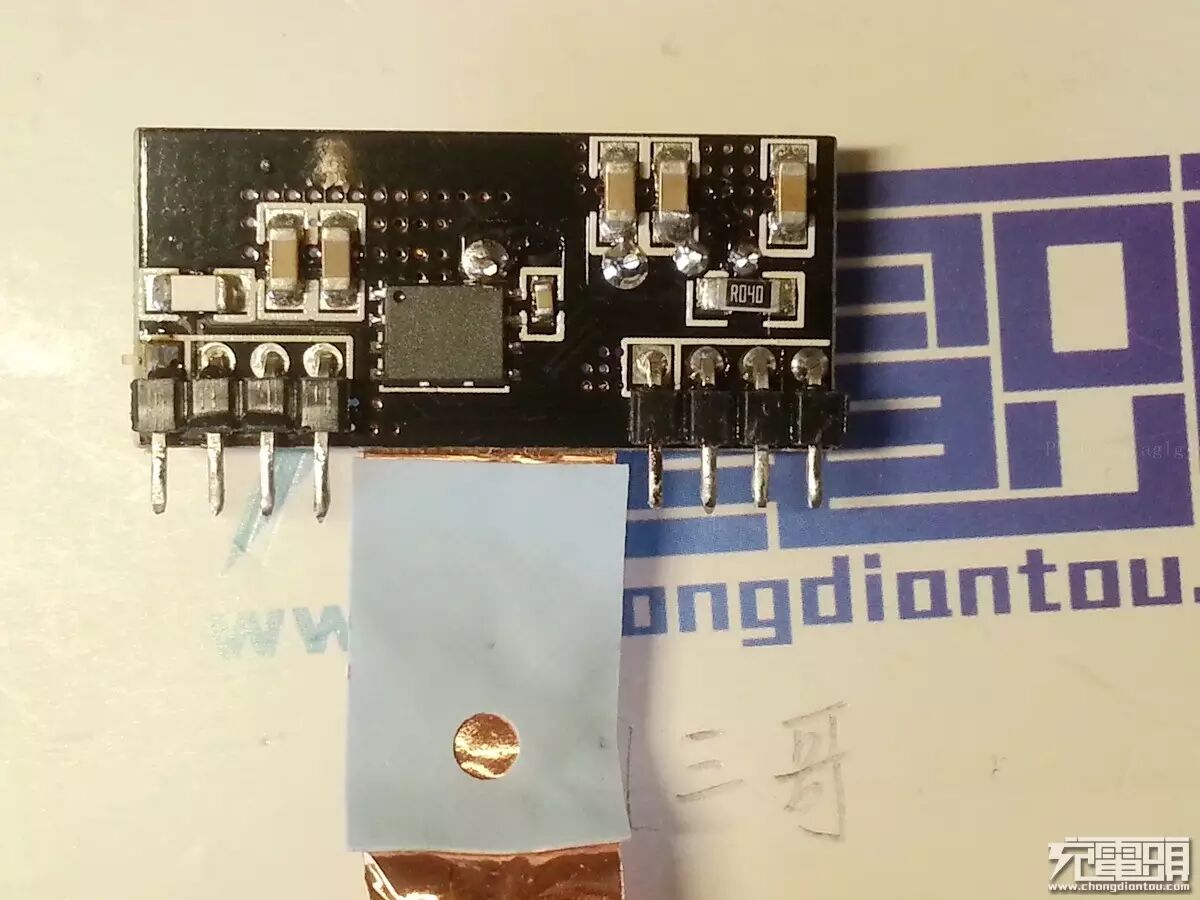

将铜箔展开，铜箔带沾性，需要用力撕开。与芯片接触的地方垫上了一层绝缘的导热硅胶。

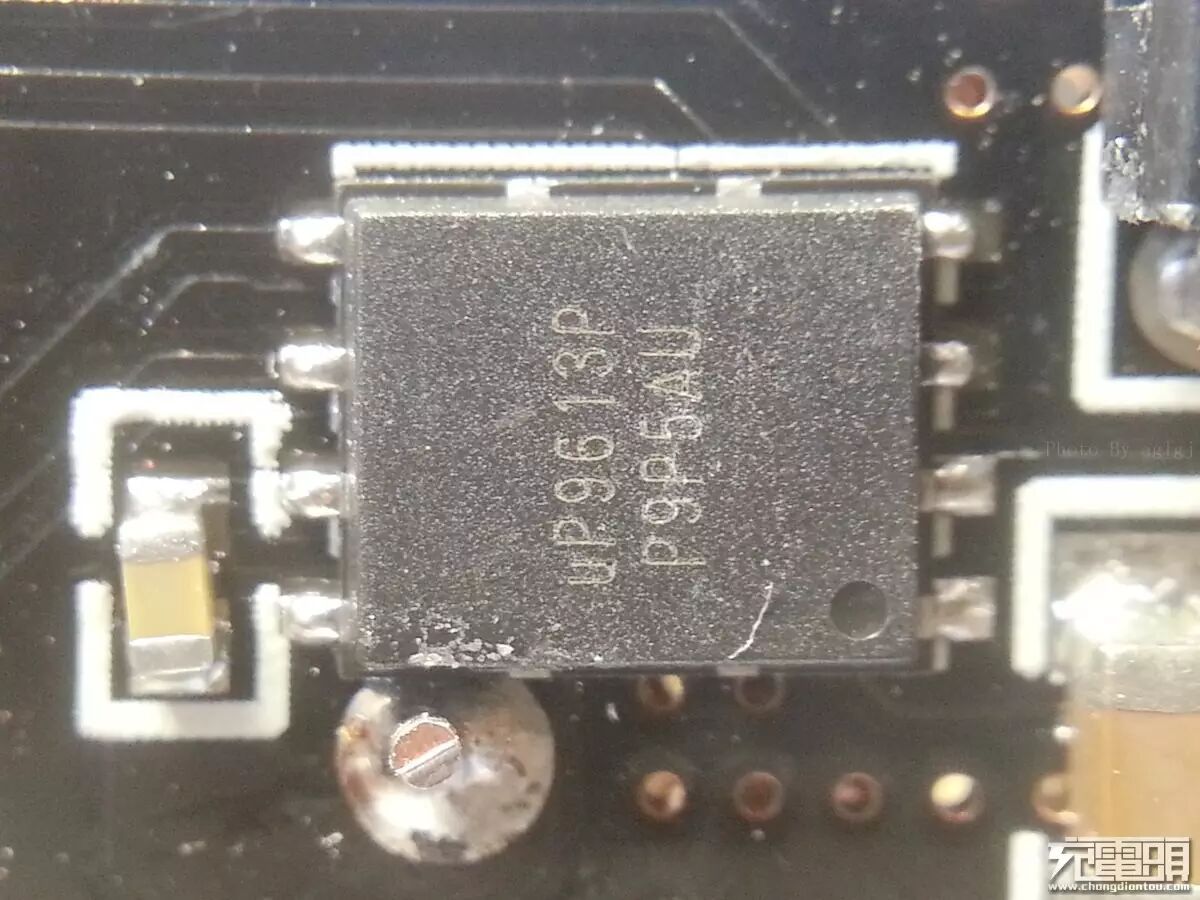

UP9613充电控制芯片，支持华为FCP和高通QC2.0双快充协议，带线补。充电头网有此芯片的介绍，详见小妖站长：华为FCP快充雄起 uP9613测试有惊喜http://www.chongdiantou.com/thread-8303-1-1.html(出处: 充电头网)。

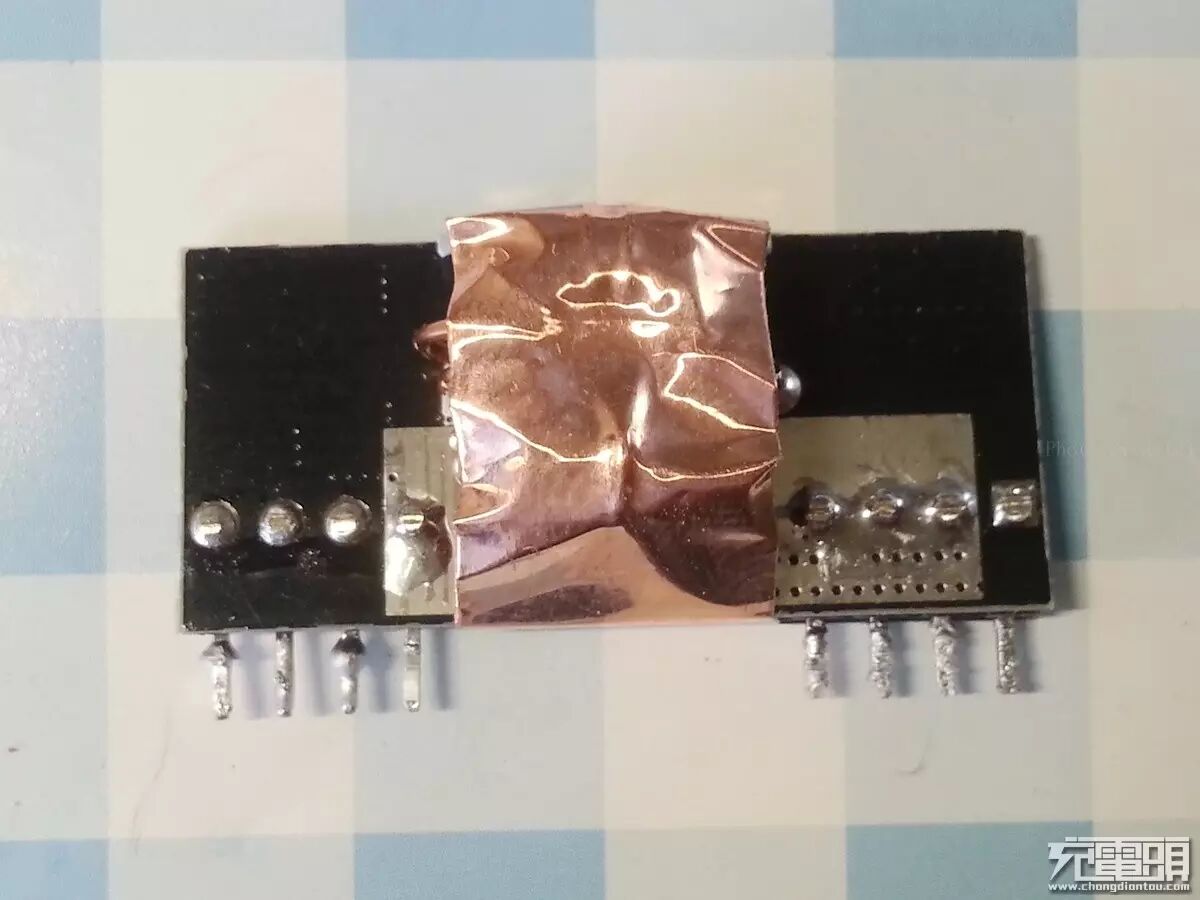

继续拆一组QC3.0的充电模块。

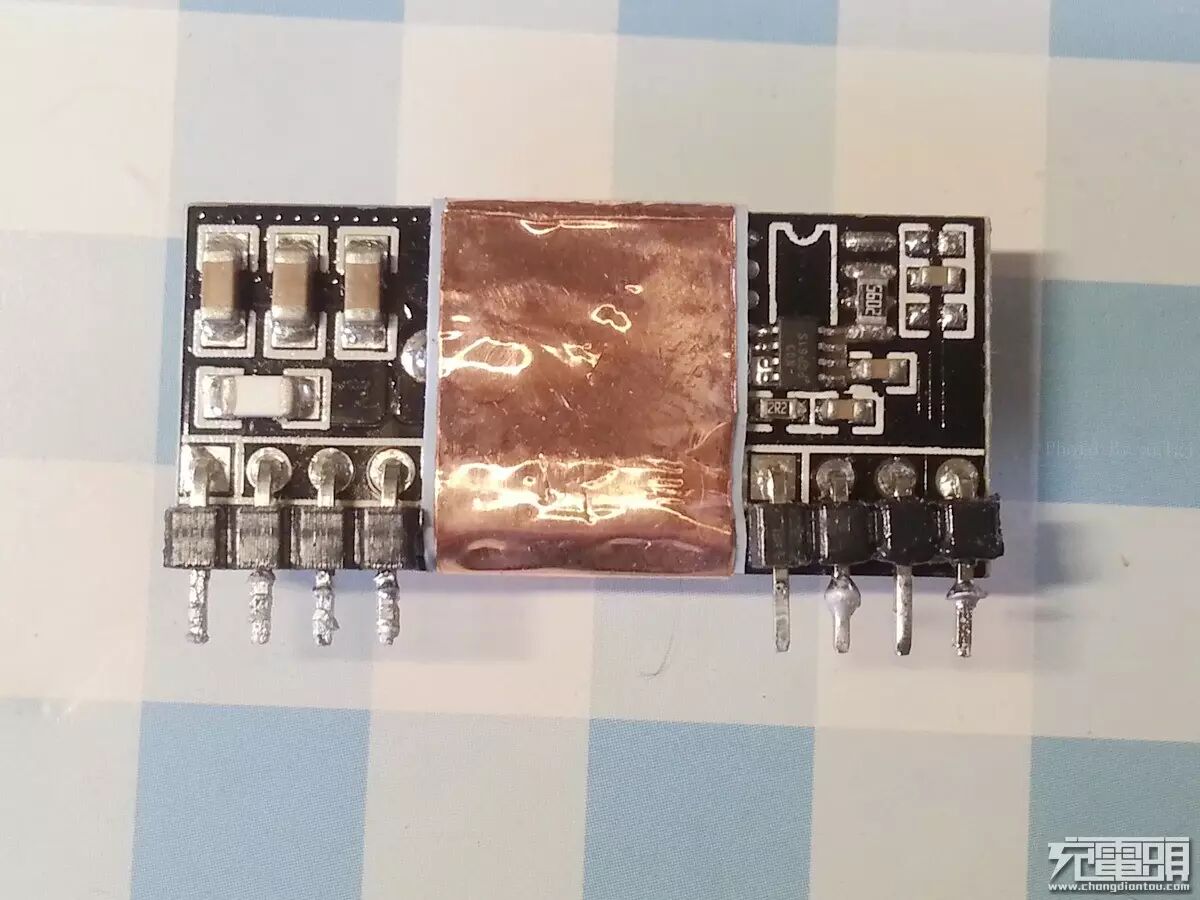

同样地，芯片部分和电感也是用铜箔纸包裹着。

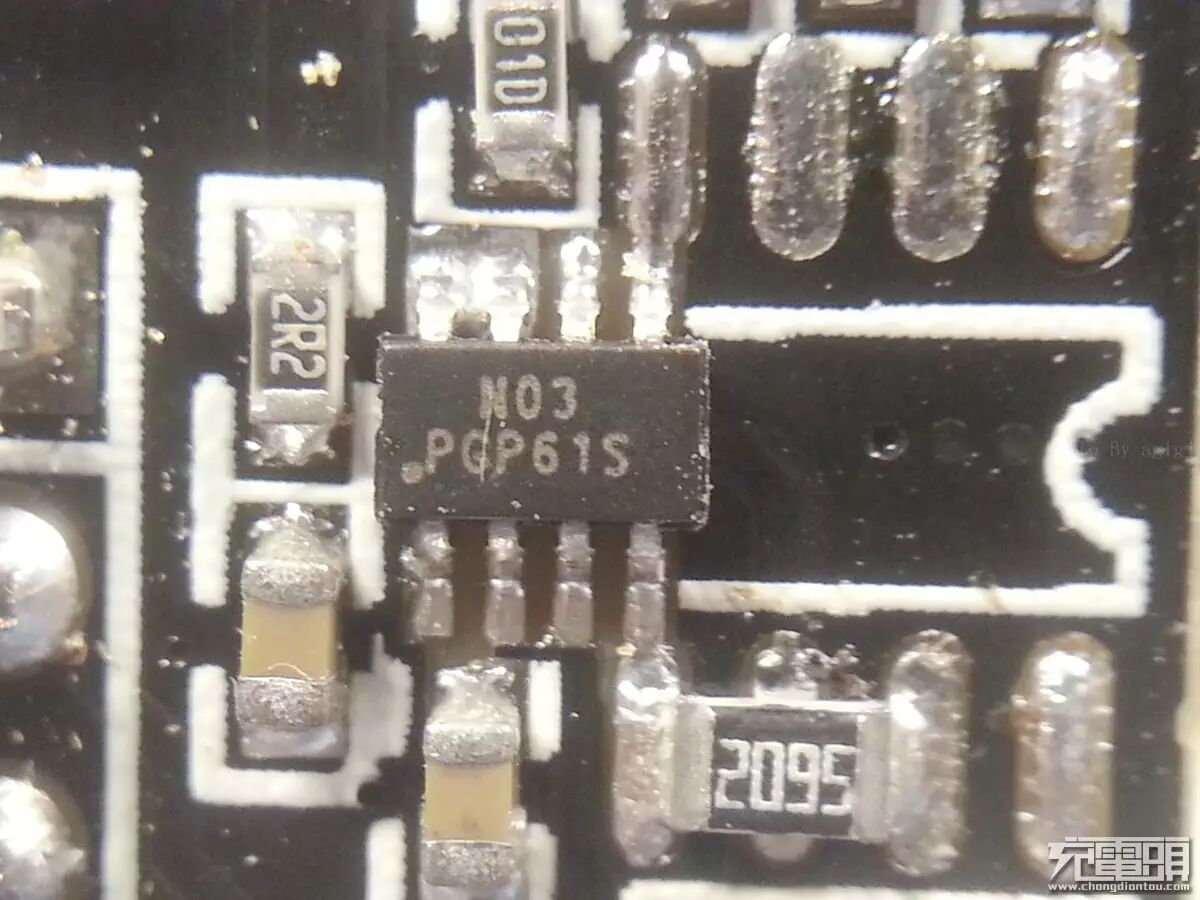

丝印PGP61S的NT6008QC3.0控制芯片，该芯片在本小妖站长有帖子介绍，详见：EOSMEM推出首款同时兼容QC3.0和BC1.2识别芯片NT6008http://www.chongdiantou.com/thread-9913-1-1.html(出处: 充电头网)。芯片旁边还是另一个芯片的焊盘，具体芯片和作用不详。

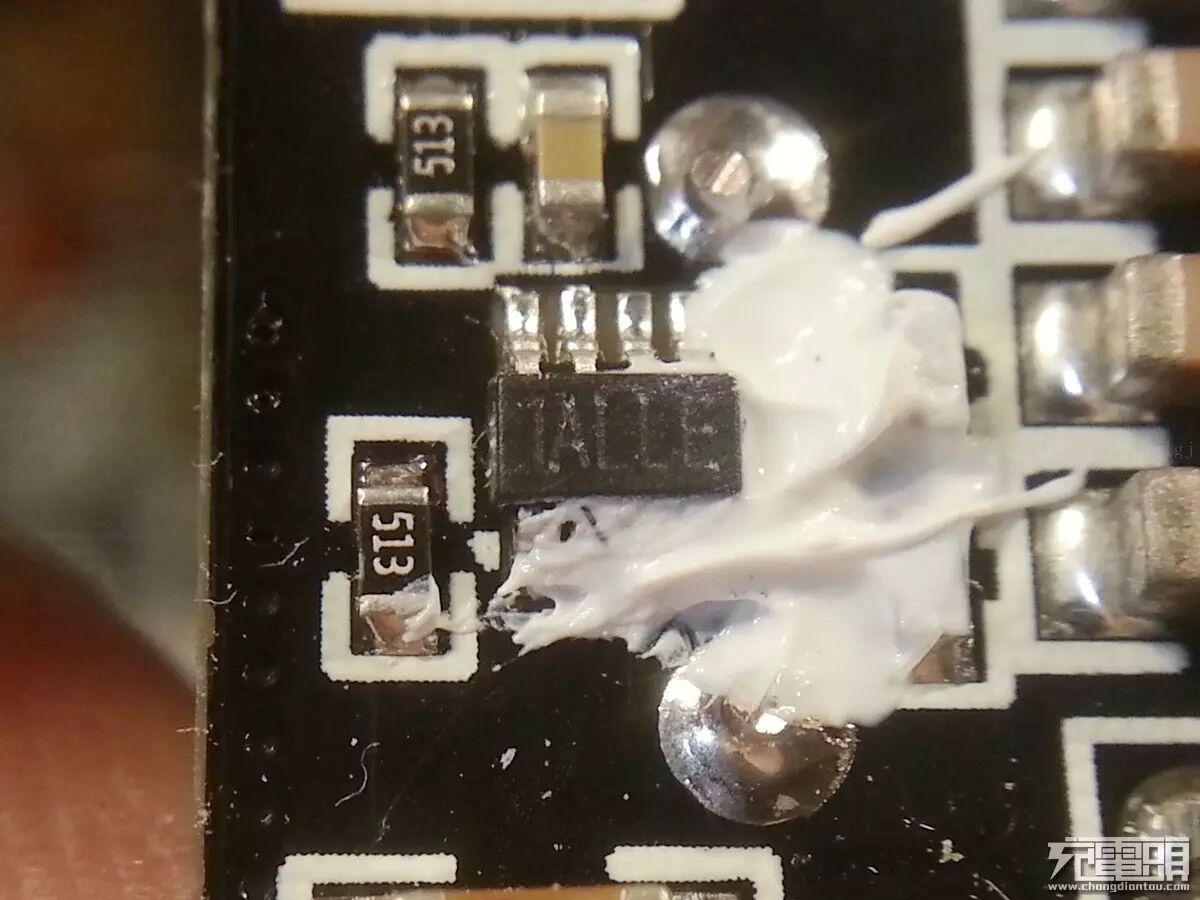

丝印IALLE的MP9942GJ-Z高效降压芯片。感谢坛里大神提供的芯片型号参数。

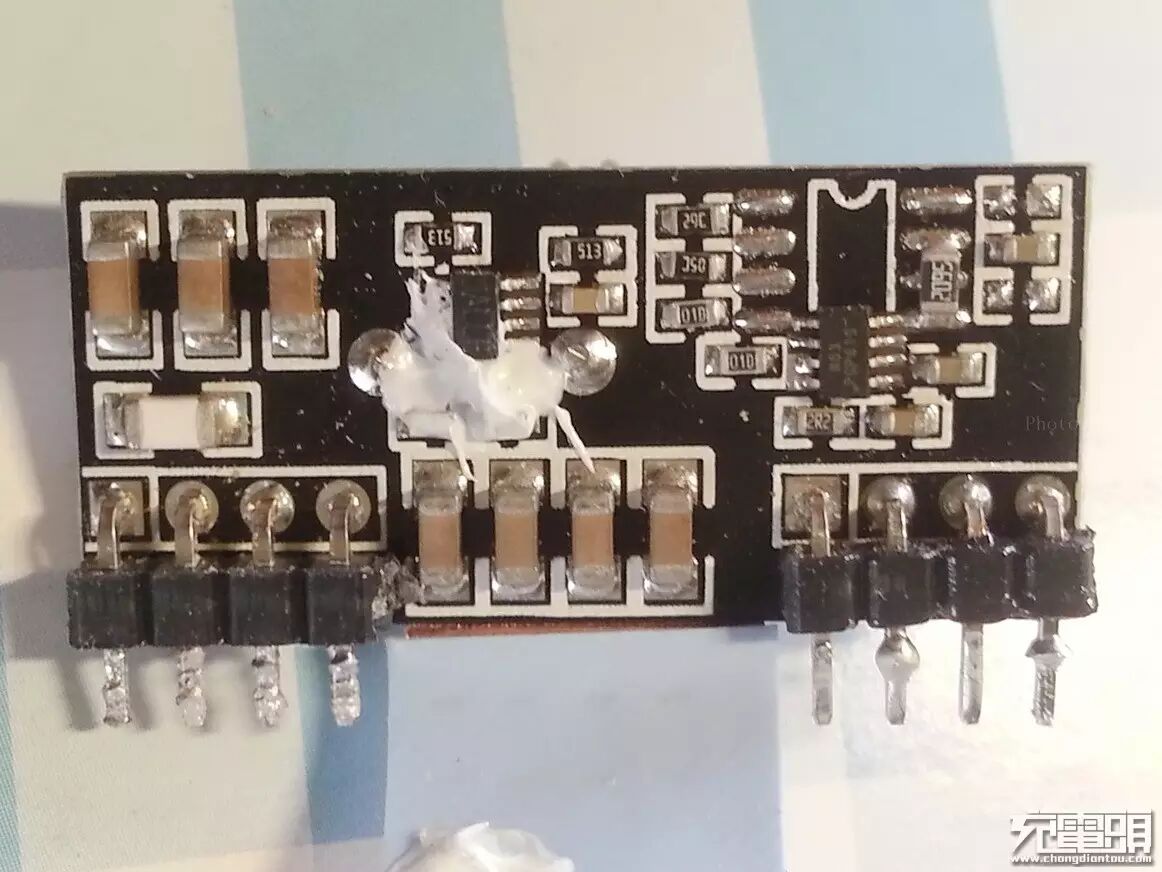

七个陶瓷滤波电容。
重新将电源模块安装回原主板上。
总结：兼容性不错，能够兼容华为海思协议（USB1），是市面上为数不多的支持华为海思协议的桌面充电器，除USB1对部分快充移动电源不能识别快充外，对大部分的QC移动电源均能开启快充；多达6个USB快充输出口，其中5个为QC3.0模式，能够满足多个设备一起充电；输出能力强大，输出功率大，能够满足大功率充电的移动电源需求；带5.5/ 2.5输出口，可满足USB输出给设备充电的同时给笔记本电脑供电。由于充电器体积小巧，同时集成了六个能够同时输出大功率的充电模块，在极端输出的情况下，充电器发热还是比较大的，如果能够加大充电器的外壳空间或者换成铝合金外壳，增强散热，应该能够增加充电器输出的稳定性能；建议增加一个电源指示灯，以显示充电器的工作状态。
